Монтаж винтовых свай вручную

Услуги

• Главная
• Статьи
• Монтаж винтовых свай вручную

Монтаж винтовых свай может производиться как механическим способом, так и вручную. Установка винтовых свай вручную применяется в том случае, если закручивать винтовые сваи с помощью спецтехники невозможно. Это может быть не выгодно экономически, а может быть затруднен доступ тяжелой спецтехники.

Как правило, монтаж винтовых свай вручную осуществляют тогда, когда ставят основание для небольших построек, которые располагаются за городом. Это могут быть беседки, бани, заборы, летние кухни, причалы и прочие конструкции.

Также часто ручную установку свай предпочитаю тогда, когда поблизости располагаются какие-либо строения. Выбор ручного или механического способа установки определяют по сметам каждого варианта. Даже когда есть возможность в монтаже свай с помощью спецтехники, установка свай вручную стоит, как правило, меньше, особенно, если количество свай составляет менее десяти.

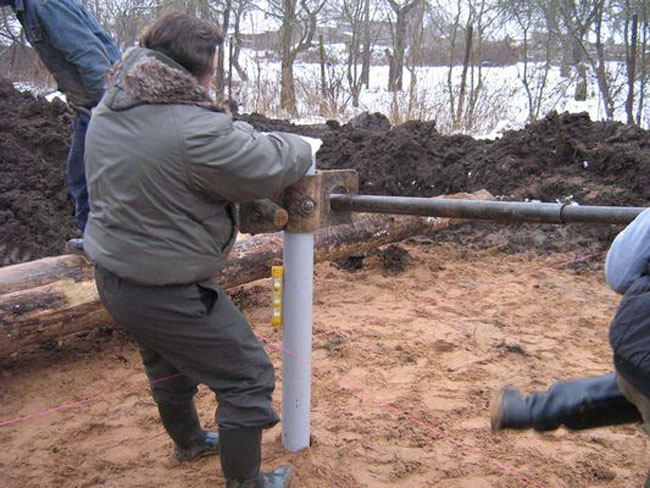

Технология установки свай вручную

1. В заранее отмеченную точку вертикально производят установку свай.
2. Вовнутрь технологического отверстия сваи ставят лом или же стальной прут. После этого рычаг, который получился, наращивают за счет трубы, которая имеет длину от двух с половиной метра и больше.
3. Один человек держит и направляет ствол скважины строго вертикально. Ещё два человека берутся за рычаг и толкают его вокруг ствола, производя закручивание сваи.

Ручным способом свая погружается в грунт на 192 миллиметра за один оборот. При условии хорошего грунта и погоды, одна сваи устанавливается максимум за пятнадцать минут.

Если при завинчивании в грунт свая перестает погружаться, то этого говорит о том, что она достигла прочного слоя. Такая свая будет надежно держать фундамент. При этом важно, чтоб она остановилась ниже уровня промерзания земли.

Монтаж винтовых свай вручную цена

Стоимость установки винтовых свай вручную зависит от многих факторов.

Компания «Сваисад» осуществляет монтаж винтовых свай вручную в СПб. Мы предлагаем установку свай на участках любой сложности. Всего за день наши специалисты произведут установку свайного фундамента вручную. Если у Вас есть вопросы, или Вы желаете узнать примерную цену на установку свай – звоните нам, мы рассчитаем для Вас стоимость наших услуг, произведем быструю и качественную установку свай.

Другие статьи:

Испытание свай статической нагрузкой

Пробное бурение для винтовых свай в СПб

Буронабивные сваи для дома из бруса

Расчет фундамента на винтовых сваях

Возврат к списку

информация о винтовых сваях и способах вкручивания свай

Свайно-винтовой фундамент

Свайный фундамент используют для строительства жилых зданий и промышленных объектов в районах с подвижными, глинистыми, влажными почвами. Монтаж винтовых стержней позволяет построить устойчивый и крепкий дом на участке с перепадами по высоте, крутыми склонами. Стоимость такого основания намного дешевле классического ленточного или монолитного фундамента. Сваи используют как для возведения тяжелых зданий, так и для постройки небольших сооружений: веранд, беседок, навесов, хозблоков. Простой монтаж свайных опор позволяет выполнить все работы самостоятельно. Чтобы понять как закручивать винтовые сваи своими руками, нужно подробнее узнать об их конструкции, особенностях монтажа.

Винтовые сваи для фундаментов

Сваи с винтовыми лопастями изготавливаются из легированных марок стали, специальное покрытие защищает металл от влаги и почвенной коррозии. В качестве антикоррозионного покрытия применяют эпоксидные и полимерные составы, грунт-эмали по ржавчине или оцинковывают конструкции гальваническим способом.

Опора состоит из ствола, наконечника с лопастью и хвостовика с монтажными отверстиями. После завинчивания винтовых свай выступающие части обрезают по одному уровню, а сверху наваривают стальные оголовки. Они увеличивают площадь соприкосновения опор с основанием конструкции или ростверком. Диаметр и длину сваи, а также количество опорных стержней подбирают исходя из типа грунта на участке застройки, нагрузки на основание.

Свайные конструкции используют для быстрого возведения фундаментов легких конструкций, жилых домов, инженерных сооружений, объектов промышленного назначения. Сфера применения винтовых определяется их диаметром и несущей способностью:

• 57 мм — опоры дорожных указателей и знаков, небольших навесов, легких оград из сетки-рабицы, металлопрофиля;
• 76 мм — фундаменты кирпичных и бетонных заборов, теплиц, рекламных конструкций;
• 89 мм — основания для строительства беседок, террас, веранд, хозпостроек;
• 108 мм — на таких фундаментах строят пристройки, бани, гостевые домики, дачи из бруса;
• 133 мм — для возведения коттеджей из кирпича, пенобетона, газоблока;
• 159 мм — установка опор ЛЭП, наземных трубопроводов, пристаней, причалов, пешеходных мостов;
• 219 мм — фундаменты для зданий в 2-3 этажа, павильонов, ангаров, промышленных цехов и гаражей;
• 352 мм — возведение тяжелых зданий и сооружений на песчаных или болотистых почвах, строительство автомобильных мостов.

Как выполняется закручивание свай

Вкручивание винтовых свай выполняется вручную или с помощью спецтехники. Выбор технологии зависит от:

• Размеров опор. Сваи диаметром 57 или 76 мм можно ввинтить вручную. Для качественного монтажа опор с большей толщиной ствола потребуется спецтехника.
• Глубины вкручивания. Если строительство ведется на участке с большими перепадами по высоте, то часть свай может иметь длину до 12 м. Здесь оптимальным решением будет механизированное закручивание винтовых свай.
• Наличия или отсутствия подъездных путей. Если удобного проезда для техники нет, то предпочтение отдается ручному способу.
• Плотности застройки участка. Сделать пристройку или веранду, заложить основание для гаража вплотную к забору можно только вручную.
• Бюджета. Закручивание винтовых свай своими руками обойдется дешевле, чем механизированный монтаж.

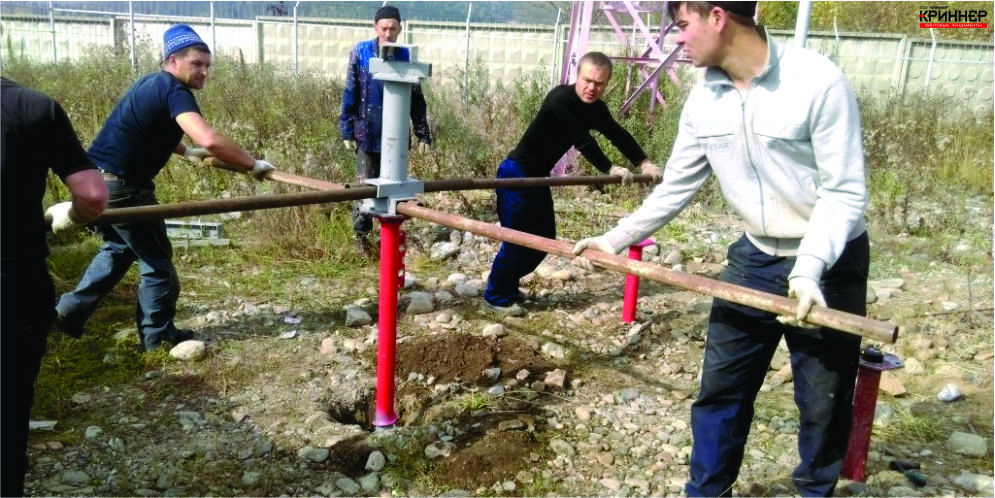

Закручивание свай вручную

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы.

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков . Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Механизированное закручивание винтовых свай

Вкручивающиеся сваи для фундамента монтируют при помощи спецтехники или механических приспособлений. Хорошие результаты показывают электромеханические устройства с редуктором. Для ввинчивания стержней не нужно прикладывать усилий. Устройство для закручивания винтовых свай создает вращательную нагрузку, остается только контролировать вертикальность установки.

Малогабаритная спецтехника прекрасно справляется с монтажом и дает минимальные отклонения от вертикали. К этой категории относятся мобильные установки, самоходные буровые установки, электросваеверты, агрегаты типа кабестан с электроприводом.

Аренда механического оборудования выгодна при формировании свайного поля из 10 и более свай или монтаже опор большого диаметра, при наличии на стройплощадке перепадов по высоте, застройке участков со склонами.

Цены на винтовые сваи

• Ø 57 мм
• Ø 76 мм
• Ø 89 мм
• Ø 108 мм
• Ø 133 мм
• Ø 159 мм
• Ø 219 мм
• Ø 325 мм

Наша компания реализует винтовые сваи всех типоразмеров собственного производства. Принимаем заказы на монтаж свайных конструкций «под ключ». Даем длительную гарантию на опоры и все виды монтажных работ. Сделать заявку, узнать подробнее об условиях оплаты или сроках выполнения заказа можно у наших консультантов.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Винтовые сваи — Paalupiste Oy

ВИНТОВЫЕ СВАИ HELIX™

ГАРАНТИЯ 50 ЛЕТ – Предназначены для экстремальных условий Северной Европы. Винтовые сваи HELIX™ — это винтовые сваи 2-го поколения для строительных работ с чрезвычайно прочной головкой шурупа, которая была разработана для проникновения в землю, требуя меньшего сжатия, а также ее легче установить точно в нужном месте. По сравнению с обычными самодельными моделями винтовых свай, острие винтовой сваи HELIX лучше проходит камни и другие подземные препятствия, и ее легче установить в прямом положении. Винтовые сваи HELIX можно устанавливать как вручную, так и с помощью машины.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ

• Делает закладку фундамента проще и быстрее, чем когда-либо
• Возможна установка вручную с помощью лома
• Новая винтовая свая 2-го поколения, простая и точная установка
• Земляные работы, земляные работы, изоляция бетона от замерзания или обезвоживание не требуются
• Несколько кронштейнов облегчают сборку из сваи
• Винтовые сваи Helix™ имеют лучшую на рынке гарантию 50 лет
• Высококачественный продукт производства Финляндии
• Недорогое решение – экономит время и деньги!

ГАРАНТИЯ 50 ЛЕТ

Террасы и настилы

Заборы и указатели

Гаражи и хозяйственные постройки

Коттеджи

Пирсы

3 простых шага по установке винтовых свай

Шаг 1

Сделайте в земле пилотное отверстие, используя стальной стержень, затем поместите винтовую сваю в отверстие, поверните ее по часовой стрелке с помощью лома или монтажного комплекта.

Этап 2

Затяните сваю в землю, затем установите подходящую скобу на вершину сваи.

Этап 3

Надежно прикрепите деревянный каркас, и вы готовы установить конструкцию, например, настил, сарай, летний домик и т. д.

МОДЕЛИ, УСТАНАВЛИВАЕМЫЕ ВРУЧНУЮ:

• Размер трубы: 60,3 x 2,9 мм, горячее цинкование
• Марка стали: S420MH/355J2H
• Диаметр фланца: 160 мм
• Толщина фланца: 5 мм
• Стандартные длины: 0,70 м, 1,20 м, 1,70 м, 2,20 м, 3,20 м
• Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м
• Гарантия: 50 лет

PRO™ — винтовые сваи, устанавливаемые машинным способом

ГАРАНТИЯ ДО 100 ЛЕТ  – Предназначен для фундаментных работ любого масштаба. Они в основном используются для больших зданий с более тяжелыми нагрузками, такими как; большие гаражи, коттеджи, дома, шумозащитные экраны, воздушные купола и т. д. – вариантов применения бесчисленное множество. PRO™ — Винтовые сваи  выпускаются с несколькими размерами труб и четырьмя стандартными диаметрами спирали (150 мм, 250 мм, 400 мм и 500 мм), а также могут быть настроены в соответствии с требованиями проекта. Винтовые сваи PRO™ поставляются без обработки поверхности в соответствии с требованиями проекта. Сваи PRO™ — это высококачественная продукция, производимая в Финляндии компанией PAALUPISTE. PAALUPISTE также предлагает услуги по проектированию и имеет большую сеть сертифицированных установщиков, поэтому, пожалуйста, не стесняйтесь спрашивать, если у вас есть проект и вам нужна помощь в проектировании или установке PRO – Винтовые сваи . Вы также можете арендовать винтовые сваи у нас или у партнеров и произвести монтаж собственным оборудованием.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВОИХ PRO™

• Быстрая установка экономит затраты на рабочую силу и оборудование
• Никаких крупномасштабных земляных работ, изоляции от замерзания, дренажа или заливки и формования
• Недорогая транспортировка и хранение
• Идеально подходит для удаленных мест
• Несущая способность, обеспечиваемая спиралью, позволяет сократить длину сваи
• Почти всегда требуется только одно посещение объекта
• Светоустановочное оборудование
• Окружающая среда остается чистой и неповрежденной

100 ЛЕТ ГАРАНТИИ

APPLICATIONS OF PRO SCREW PILES

Large garages

Cottages

Houses

Noise Barriers

Underpinning

Industrial halls

Wind Turbines

Air domes

Solar panels

Pylons

INSTALLATION OF PRO SCREW PILES

PRO™ устанавливается в землю с помощью гидравлического двигателя вращения, который обычно крепится к экскаватору, фронтальному погрузчику или аналогичному транспортному средству. Одиночная винтовая свая, устанавливаемая машинным способом, немного дешевле, чем винтовая свая, устанавливаемая вручную, и хорошо подходит для случаев, когда требуется большое количество свай.

Кроме того, все сваи со спиралью 250 мм и 400 мм являются моделями для машинной установки. При машинной установке сваи можно устанавливать в более твердые и каменистые грунты, чем при ручной установке. Вы можете заказать установку винтовых свай, устанавливаемых машинным способом, в Paalupiste Oy или у местного дилера.

ПРЕДЛАГАЕМ ГОЛОВКИ DIGGA-DRIVE ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЕВ:

БРОШЮРА ПО ПРИВОДНЫМ ГОЛОВКАМ

МОДЕЛИ, УСТАНОВЛЕННЫЕ НА МАШИНУ:

• Стандартные размеры трубок: 60,3×2,9 мм, 60,3×5 мм, 76,1×6,3 мм, 88,9×3,2 мм, 88,9×6,3 мм, 114,3×3,6 мм, 114,3×6,3 мм, 139,7×6-8 мм, 168,3×6 мм. -10мм, 219,1×6-12мм, 323,9×6-12мм
• Марка стали: S420MH/355J2H, по индивидуальному заказу до S550
• Стандартный диаметр фланца: 150-400 мм, по индивидуальному заказу до 1 200 мм
• Толщина фланца: 8-12 мм
• Стандартные длины: 1,50 м, 2,00 м, 2,40 м, 3,00 м, 4,00 м, 5,00 м, 6,00 м, 12,00 м
• Стандартная длина удлинителя: 1,00 м, 1,50 м, 2,00 м, 3,00 м, 4,00 м, 6,00 м, 12,00 м
• Гарантия: 100 лет
