Монтаж винтовых свай механизированным способом: Механизированный монтаж винтовых свай

Как происходит механический монтаж свай

Установка свай с использованием механизированных способов намного превосходит по эффективности ручной труд. Благодаря применению специализированной техники обеспечивает возможность возведения свайного фундамента на участках со сложным рельефом, слабыми и пучинистыми или слишком плотными грунтами. Такой способ монтажа позволяет строить пирсы, мосты, прочие сооружения на воде.

При использовании больших по диаметру свай, которые опускаются на значительную глубину, необходимо использование специализированного оборудования, т.к. средства малой механизации и ручные усилия бесполезны.

Какая техника используется для механизированного монтажа винтовых свай?

Автоматизация процесса обусловлена использованием специальных буровых установок с гидравлическим вращателем, что позволяет эффективно погружать сваи в грунт любой плотности. В зависимости от его несущей способности и веса буровой установки предусматривается ее перемещение на гусеничном или пневмоколесном ходу.

Для качественного выполнения работ предусматривается использование техники, способной развить крутящий момент до 204 кН и более, что подходит для вечномерзлых и каменистых грунтов. К такой технике относятся:

• Экскаваторы и миниэкскаваторы на колесном и гусеничном ходу;
• Автомобили с разным навесным оборудованием;
• Специальные буровые установки.

Экскаваторы и миниэкскаваторы – это компактная техника, которая используется на ограниченных по площади территориях. Машины большего размера предназначены для монтажа свай значительной длины и диаметра. Буровые установки ориентированы на использование в условиях каменистых грунтов, скальных пород, вечной мерзлоты. Оборудование с телескопической стрелой используется преимущественно в водных зонах и на участках с плотной застройкой. При использовании телескопической стрелы можно сократить временные затраты на строительство, т.к. технике не нужно менять местоположение для закручивания каждой последующей сваи.

Что представляет собой механизированный монтаж винтовых свай?

В отличие от ручного монтажа, механизированный способ имеет ряд преимуществ:

• высокая скорость, отсутствие дополнительных земляных работ;
• соблюдение технологии установки;
• производство работ в любое время года;
• точность погружения сваи на установленную проектом глубину;
• возможность не снимать верхний растительный слой перед монтажом;
• строгая вертикальность.

Эти преимущества не позволят свае изменить проектное положение в процессе эксплуатации, поэтому не появится перекос фундамента, который в будущем может привести к деформациям или разрушению здания.

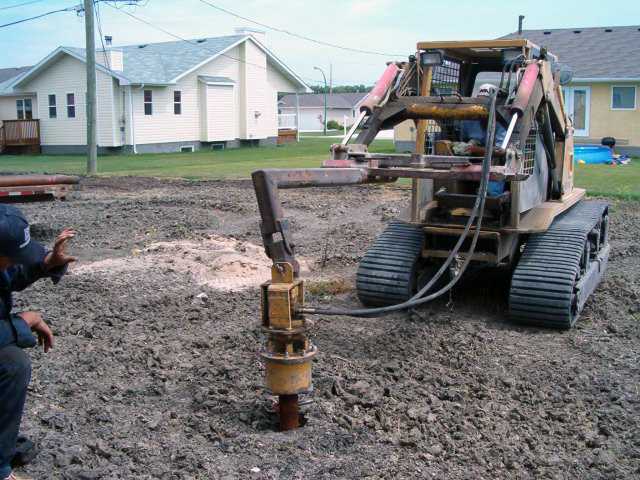

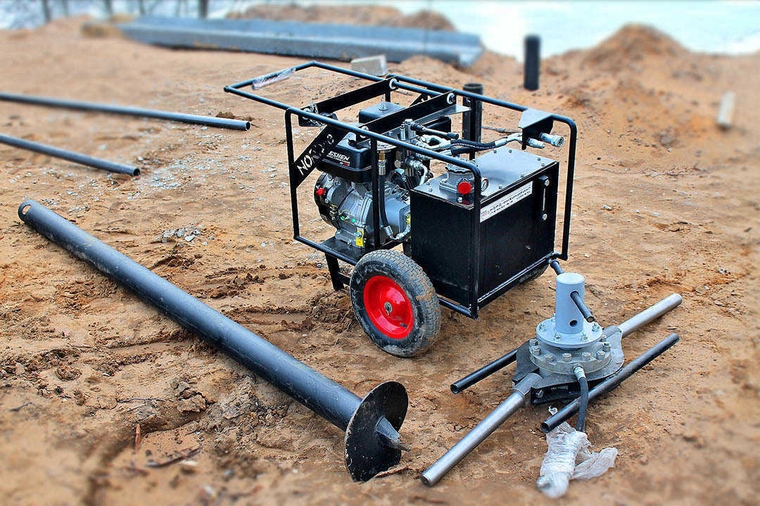

Специальные компактные устройства «сваекруты» используются в тех местах, где не может проехать техника. Но в таком случае всегда проверяют возможность использования телескопической стрелы, что более эффективно и безопасно.

Механизированное закручивание 🚜 винтовых свай ямобуром в Санкт-Петербурге и Ленинградской области

Специалисты компании «СВИТ» осуществляют завинчивание винтовых свай двумя способами, выбирая самый оптимальный, в зависимости от определенной «проблемности» почвы:

• ручной способ,
• механизированное завинчивание свай ямобуром.

Использование спецтехники в строительстве является необходимостью, ведь это позволяет не только сэкономить время, но и существенно повысить качество работ. При возведении фундамента на винтовых сваях для механизированного завинчивания свай целесообразно использовать ямобур. Он работает по принципу отвертки – завинчивает сваю в грунт. Для работы на сложных ландшафтах и грунтах с крупногабаритными, тяжелыми сваями используют ямобур, установленный на колесную либо гусеничную базу.

Компания «Свайно-винтовые технологии» (СВИТ) предоставляет услугу по аренде ямобура в Санкт-Петербурге и Ленинградской области по наиболее низким ценам.

Устанавливать винтовые сваи вручную довольно тяжело и не продуктивно. Ручной способ установки используется, если планируется небольшая постройка, либо когда к строительной площадке нельзя подъехать. Основное преимущество применения спецтехники – высокая степень практичности.

Ямобур широко используется при возведении мостов, высоковольтных линий и фундаментов под средне- и крупномасштабное строительство, особенно, в таких случаях, как:

• сложные по рельефу участки;
• затопленная водой строительная площадка;
• проведение работ в зимнее время года;
• проблемные грунты, например, с бутовыми прослойками.

На этапе проектирования, еще до возведения фундамента, проводится ряд этапов:

1. изучение типа грунта;
2. разметка поля;
3. расчет фундамента;
4. монтаж свай;
5. обрезка столбов по одному уровню.

Выбираем винтовые сваи

Строительство свайно-винтового фундамента следует начинать с изучения грунта, а не с планировки территории. Здесь следует учитывать свойства и состояние почвы:

• деформационные показатели;
• уровень прочности;
• глубина промерзания почвы;
• отсутствие/наличие агрессивных реакций на воздействие различных стройматериалов;
• уровень и сезонные колебания грунтовых вод.

Данная работа обычно проводится специалистами, т.к. это довольно узконаправленная область. Это важный этап, по итогам которого выбирается тип свай для конкретного участка.

Преимущества винтовых свай

Винтовые сваи имеют ряд преимуществ:

1. высокая устойчивость к разным сейсмологическим условиям;
2. возможность повторного применения после демонтажа на временных постройках;
3. свайный фундамент не требует проведения работ «нулевого цикла»;
4. небольшая массивность фундамента.

Разметка поля

При расчете свайно-винтового фундамента необходимо учитывать следующие факторы:

• вес будущего здания;
• допустимая нагрузка на сваи с учетом конкретного производителя;
• запас на подрезку на этапе выравнивания.

Размер конструкций и их количество подбирается с учетом характеристик несущей способности изделий и всех вышеперечисленных пунктов. Все это лучше доверять профессионалу, который может точно определить все эти показатели, ведь даже небольшая ошибка может привести к нарушению геометрии строения и появлению трещин, что в итоге приведет к разрушению здания.

Разметка свайного поля осуществляется посредством деления на прямоугольники плана будущей постройки. По габаритам и диагонали погрешность допускается, но не более чем на несколько сантиметров. Точками для разметки обычно служат углы чертежа.

Монтаж свай посредством ямобура

Технология ввинчивания винтовых свай механизированным способом при помощи ямобура облегчает процесс монтажа:

1. вращающая головка ямобура подключается к свае;
2. к гидровращателю ствол сваи крепится стопорным штифтом;
3. свая устанавливается в нужную точку и ввинчивается в грунт.

Обычно установленные сваи отличаются по высоте, особенно, если работы выполнялись на сложных ландшафтах. Сваи требуется обрезать под один уровень, т.к. в последующем они соединяются между собой с помощью обвязки, благодаря чему образовывается единый фундамент. Образованная полость сваи заливается цементным раствором, который не только увеличивает прочность, но и служит надежной защитой от коррозии.

Каждый этап требует тщательного контроля, поэтому лучше обращаться для этого к специалистам, которые не только будут нести ответственность за работу, но и следить за техникой безопасности на площадке.

Ямобур: целесообразность использования

Строительная бригада за час может установить не больше 2 свай ручным методом, а с помощью ямобура около 30 штук за смену. Особенно это выгодно, если речь идет о масштабном строительстве. Ямобур отличается высоким вращающим моментом, а потому обеспечит большее усилие, нежели бригада из 2–4 человек.

Ямобур – универсальная техника, поскольку ее использование не зависит от особенности ландшафта и времени года. Функции техники не ограничивает ни сезон, ни глубина промерзания почвы. Самоходный ямобур с легкостью работает не только на каменистых или заболоченных участках, но и в труднопроходимых местах.

Применение спецтехники экономит не только время и нервы, но и финансовые средства.

Компания «СВИТ» предоставляет услугу по аренде ямобура в Санкт-Петербурге и Ленобласти по наиболее выгодной стоимости. У нас вы можете заказать производство высококачественных винтовых свай.

Заказав у нас возведение свайно-винтового фундамента, вы получите быстрый и долговечный результат. У нас работают бригады опытных профессиональных монтажников, которые помогут решить наиболее сложные задачи в самые краткие сроки.

В нашем арсенале находится мощная техника, которая поможет при установке разных типов свай. Звоните нам прямо сейчас и мы предложим вам наиболее выгодные и доступные условия в Санкт-Петербурге и Ленинградской области.

Стоимость мобильного оборудования для установки винтовых свай

Винтовые сваи

Винтовые сваи и винтовые анкеры в грунтах

Настоящее руководство следует использовать только для предварительных расчетов и применимо только к глубокой установке винтовых свай и винтовых анкеров в однородных грунтах. Он применим только для проектирования, когда глубина (D) до верхней винтовой пластины более чем в 10 раз превышает диаметр (B) винтовой пластины, а минимальная глубина заделки винтовой пластины составляет 5 футов. Методы, описанные в данном Руководство предоставляет оценку ПРЕДЕЛЬНОЙ емкости; Инженер должен применить соответствующий Коэффициент безопасности для получения ДОПУСТИМОЙ производительности.

Уравнение общей несущей способности

В настоящее время проектирование винтовых свай и винтовых анкеров в целом следует традиционной теории общей несущей способности, используемой для нагрузки на сжатие фундаментов. Общее уравнение несущей способности Терцаги для определения предельной несущей способности, приведенное в большинстве учебников по проектированию фундаментов, часто формулируется как:0006

qult = предельная несущая способность блока

c’ = эффективное сцепление

q’ = эффективное напряжение вскрыши = γ’D

γ’ = эффективный удельный вес грунта

D = глубина

B = диаметр спирали

Nc, Nq, Nγ = коэффициенты несущей способности

Примечания по использованию уравнения общей несущей способности Терцаги: инженеры предпочитают игнорировать термин 0,5γ’BNγ при проектировании.

2. В насыщенных глинах под сжимающей нагрузкой можно также использовать Коэффициент несущей способности Скемптона (1951) для неглубоких круглых винтовых пластин:

NC = 6,0(1 + 0,2D/B) < 9,0

3. Масса единицы грунта — это общий (влажный) удельный вес, если винтовая пластина находится над уровнем грунтовых вод, и плавучий удельный вес, если винтовая пластина находится ниже уровня грунтовых вод.

4. Для насыщенных глинистых грунтов с φ’ = 0 Nq = 1,0; Для песка Nq является функцией угла трения, φ’

5. Во всех случаях, как для сжимающей, так и для растягивающей нагрузки, верхний предел допустимой нагрузки определяется механической прочностью винтовой сваи или винтового анкера, как указано производителем.

Вклад вала в грузоподъемность

Многие винтовые сваи и спиральные анкеры изготавливаются с квадратными центральными валами. Для этих свай/анкеров вклад вала в предельную несущую способность обычно игнорируется, и общая грузоподъемность рассчитывается только на основе несущей способности винтовой(ых) пластины(ов). Для винтовых свай и винтовых анкеров с круглыми стальными центральными валами сечение вала между пластинами для многоспиральных элементов не учитывается, но вал над верхней пластиной может быть включен в проект, по крайней мере, для той части вала, которая полностью соприкасается с почва, как обсуждалось в разделе 3.

ГЛУБОКИЕ Винтовые сваи и спиральные анкеры

Глубокая установка винтовых свай и спиральных анкеров обычно более распространена, чем неглубокая установка, при условии, что глубина грунта достаточна для выполнения установки. Причина в том, что более высокая грузоподъемность обычно достигается за счет более глубокой установки в том же грунте.

Нагрузка на сжатие винтовых свай в глине

При нагрузке на сжатие и растяжение глубоких винтовых свай и винтовых анкеров в глине предельная несущая способность определяется с использованием анализа общего напряжения (TSA) и прочности на сдвиг в недренированном состоянии. В насыщенных глинах с φ’ = 0 и c = su уравнение несущей способности часто записывается как:

QH = AH(Nc)su

где:


QH = предельная несущая способность при сжатии

su = прочность на сдвиг в недренированном состоянии 900 06

Nc = Коэффициент несущей способности для глин с φ’ = 0; для круглых пластин NC = 6,0(1 + 0,2D/B) < 9

AH = полезная площадь винтовой пластины Для глубоких установок NC = 9, что дает: QH = AH(9)(su)

Для глубоких установок Nc = 9, что дает:

QH = AH(9)(su)

Нагрузка на сжатие винтовых свай в песке

Для глубокой установки винтовых свай с одной спиралью и спиральных анкеров в песке предельная несущая способность определяется с помощью анализа эффективного напряжения (ESA) из:

QH = AH(σ’vo Nq + 0,5γ’BNγ)

где:

σ’vo = вертикальное эффективное напряжение на глубине (D) спирали = γ’ D

Nq и Nγ = коэффициенты несущей способности

B = диаметр винтовой пластины

γ’ = эффективный удельный вес грунта

Коэффициент несущей способности Nq обычно получают из значений, используемых для определения конечной несущей способности глубоких свайных фундаментов. Существует ряд различных рекомендаций по оценке Nq, которые доступны в большинстве учебников по фундаментостроению, например, Fang & Winterkorn, 1983: Поскольку площадь пластины обычно невелика, вклад члена «ширины» (0,5γ’BNγ) в предельную емкость также очень мал, и член ширины часто игнорируется. Это уменьшает до

QH = AH(σ’vo Nq)

Глубокие многовинтовые винтовые сваи и винтовые анкеры личный сечение, а именно размер и количество винтовых пластин и расстояние между пластинами. В США большинство производителей винтовых свай и винтовых анкеров производят элементы с шагом спирали, в 3 раза превышающим диаметр спирали. Предполагается, что это расстояние позволяет отдельным пластинам развивать полную мощность без взаимодействия между пластинами, а общую мощность часто принимают как сумму мощностей каждой пластины, как показано на рисунке.

Развитие возможностей многовинтовых винтовых свай и винтовых анкеров с S/D >3.
