Монтаж винтовых свай механизированным способом: Как происходит механический монтаж свай

Как происходит механический монтаж свай

Установка свай с использованием механизированных способов намного превосходит по эффективности ручной труд. Благодаря применению специализированной техники обеспечивает возможность возведения свайного фундамента на участках со сложным рельефом, слабыми и пучинистыми или слишком плотными грунтами. Такой способ монтажа позволяет строить пирсы, мосты, прочие сооружения на воде.

При использовании больших по диаметру свай, которые опускаются на значительную глубину, необходимо использование специализированного оборудования, т.к. средства малой механизации и ручные усилия бесполезны.

Какая техника используется для механизированного монтажа винтовых свай?

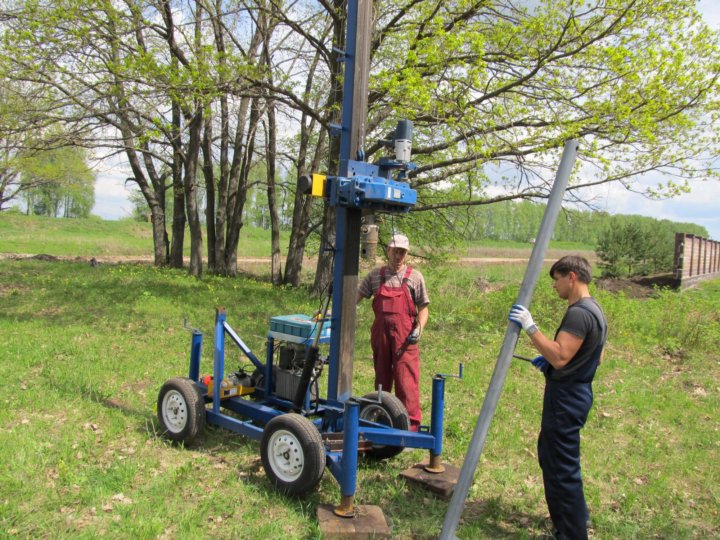

Автоматизация процесса обусловлена использованием специальных буровых установок с гидравлическим вращателем, что позволяет эффективно погружать сваи в грунт любой плотности. В зависимости от его несущей способности и веса буровой установки предусматривается ее перемещение на гусеничном или пневмоколесном ходу.

Для качественного выполнения работ предусматривается использование техники, способной развить крутящий момент до 204 кН и более, что подходит для вечномерзлых и каменистых грунтов. К такой технике относятся:

• Экскаваторы и миниэкскаваторы на колесном и гусеничном ходу;
• Автомобили с разным навесным оборудованием;
• Специальные буровые установки.

Экскаваторы и миниэкскаваторы – это компактная техника, которая используется на ограниченных по площади территориях. Машины большего размера предназначены для монтажа свай значительной длины и диаметра. Буровые установки ориентированы на использование в условиях каменистых грунтов, скальных пород, вечной мерзлоты. Оборудование с телескопической стрелой используется преимущественно в водных зонах и на участках с плотной застройкой. При использовании телескопической стрелы можно сократить временные затраты на строительство, т.к. технике не нужно менять местоположение для закручивания каждой последующей сваи.

Что представляет собой механизированный монтаж винтовых свай?

В отличие от ручного монтажа, механизированный способ имеет ряд преимуществ:

• высокая скорость, отсутствие дополнительных земляных работ;
• соблюдение технологии установки;
• производство работ в любое время года;
• точность погружения сваи на установленную проектом глубину;
• возможность не снимать верхний растительный слой перед монтажом;
• строгая вертикальность.

Эти преимущества не позволят свае изменить проектное положение в процессе эксплуатации, поэтому не появится перекос фундамента, который в будущем может привести к деформациям или разрушению здания.

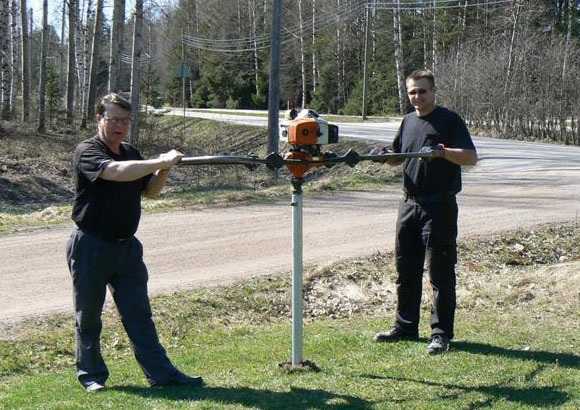

Специальные компактные устройства «сваекруты» используются в тех местах, где не может проехать техника. Но в таком случае всегда проверяют возможность использования телескопической стрелы, что более эффективно и безопасно.

Механизированное закручивание 🚜 винтовых свай ямобуром в Санкт-Петербурге и Ленинградской области

Специалисты компании «СВИТ» осуществляют завинчивание винтовых свай двумя способами, выбирая самый оптимальный, в зависимости от определенной «проблемности» почвы:

• ручной способ,
• механизированное завинчивание свай ямобуром.

Использование спецтехники в строительстве является необходимостью, ведь это позволяет не только сэкономить время, но и существенно повысить качество работ. При возведении фундамента на винтовых сваях для механизированного завинчивания свай целесообразно использовать ямобур. Он работает по принципу отвертки – завинчивает сваю в грунт. Для работы на сложных ландшафтах и грунтах с крупногабаритными, тяжелыми сваями используют ямобур, установленный на колесную либо гусеничную базу.

Компания «Свайно-винтовые технологии» (СВИТ) предоставляет услугу по аренде ямобура в Санкт-Петербурге и Ленинградской области по наиболее низким ценам.

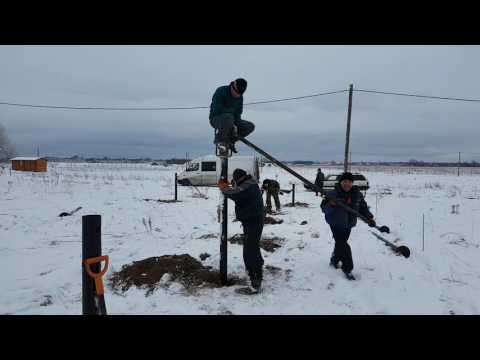

Устанавливать винтовые сваи вручную довольно тяжело и не продуктивно. Ручной способ установки используется, если планируется небольшая постройка, либо когда к строительной площадке нельзя подъехать. Основное преимущество применения спецтехники – высокая степень практичности.

Ямобур широко используется при возведении мостов, высоковольтных линий и фундаментов под средне- и крупномасштабное строительство, особенно, в таких случаях, как:

• сложные по рельефу участки;
• затопленная водой строительная площадка;
• проведение работ в зимнее время года;
• проблемные грунты, например, с бутовыми прослойками.

На этапе проектирования, еще до возведения фундамента, проводится ряд этапов:

1. изучение типа грунта;
2. разметка поля;
3. расчет фундамента;
4. монтаж свай;
5. обрезка столбов по одному уровню.

Выбираем винтовые сваи

Строительство свайно-винтового фундамента следует начинать с изучения грунта, а не с планировки территории. Здесь следует учитывать свойства и состояние почвы:

• деформационные показатели;
• уровень прочности;
• глубина промерзания почвы;
• отсутствие/наличие агрессивных реакций на воздействие различных стройматериалов;
• уровень и сезонные колебания грунтовых вод.

Данная работа обычно проводится специалистами, т.к. это довольно узконаправленная область. Это важный этап, по итогам которого выбирается тип свай для конкретного участка.

Преимущества винтовых свай

Винтовые сваи имеют ряд преимуществ:

1. высокая устойчивость к разным сейсмологическим условиям;
2. возможность повторного применения после демонтажа на временных постройках;
3. свайный фундамент не требует проведения работ «нулевого цикла»;
4. небольшая массивность фундамента.

Разметка поля

При расчете свайно-винтового фундамента необходимо учитывать следующие факторы:

• вес будущего здания;
• допустимая нагрузка на сваи с учетом конкретного производителя;
• запас на подрезку на этапе выравнивания.

Размер конструкций и их количество подбирается с учетом характеристик несущей способности изделий и всех вышеперечисленных пунктов. Все это лучше доверять профессионалу, который может точно определить все эти показатели, ведь даже небольшая ошибка может привести к нарушению геометрии строения и появлению трещин, что в итоге приведет к разрушению здания.

Разметка свайного поля осуществляется посредством деления на прямоугольники плана будущей постройки. По габаритам и диагонали погрешность допускается, но не более чем на несколько сантиметров. Точками для разметки обычно служат углы чертежа.

Монтаж свай посредством ямобура

Технология ввинчивания винтовых свай механизированным способом при помощи ямобура облегчает процесс монтажа:

1. вращающая головка ямобура подключается к свае;
2. к гидровращателю ствол сваи крепится стопорным штифтом;
3. свая устанавливается в нужную точку и ввинчивается в грунт.

Обычно установленные сваи отличаются по высоте, особенно, если работы выполнялись на сложных ландшафтах. Сваи требуется обрезать под один уровень, т.к. в последующем они соединяются между собой с помощью обвязки, благодаря чему образовывается единый фундамент. Образованная полость сваи заливается цементным раствором, который не только увеличивает прочность, но и служит надежной защитой от коррозии.

Каждый этап требует тщательного контроля, поэтому лучше обращаться для этого к специалистам, которые не только будут нести ответственность за работу, но и следить за техникой безопасности на площадке.

Ямобур: целесообразность использования

Строительная бригада за час может установить не больше 2 свай ручным методом, а с помощью ямобура около 30 штук за смену. Особенно это выгодно, если речь идет о масштабном строительстве. Ямобур отличается высоким вращающим моментом, а потому обеспечит большее усилие, нежели бригада из 2–4 человек.

Ямобур – универсальная техника, поскольку ее использование не зависит от особенности ландшафта и времени года. Функции техники не ограничивает ни сезон, ни глубина промерзания почвы. Самоходный ямобур с легкостью работает не только на каменистых или заболоченных участках, но и в труднопроходимых местах.

Применение спецтехники экономит не только время и нервы, но и финансовые средства.

Компания «СВИТ» предоставляет услугу по аренде ямобура в Санкт-Петербурге и Ленобласти по наиболее выгодной стоимости. У нас вы можете заказать производство высококачественных винтовых свай.

Заказав у нас возведение свайно-винтового фундамента, вы получите быстрый и долговечный результат. У нас работают бригады опытных профессиональных монтажников, которые помогут решить наиболее сложные задачи в самые краткие сроки.

В нашем арсенале находится мощная техника, которая поможет при установке разных типов свай. Звоните нам прямо сейчас и мы предложим вам наиболее выгодные и доступные условия в Санкт-Петербурге и Ленинградской области.

Винтовые сваи | Установка фундамента

Традиционная установка фундамента на винтовых сваях зависит от ряда различных факторов, и мы познакомим вас с ними.

В мире инженерии существуют разнообразные методы строительства зданий, и часто бывает целесообразно подробно описать некоторые методы и соображения по их установке. С этой целью здесь мы точно определяем, что такое винтовых свай , и мы переходим к описанию того, что требуется для установка винтовых свай в рамках среднего строительного проекта.

Винтовые сваи используются в фундаментах зданий и в грунтовых анкерных системах , в частности, они представляют собой ввинчивающийся элемент, состоящий из стального стержня, к которому приварен ряд круглых стальных пластин с малым шагом.

Преимущества установки фундамента на винтовых сваях

Винтовые сваи часто считаются экономически эффективным методом 9Создание фундамента 0003 , поскольку они относительно быстро устанавливаются, устойчивы и могут удовлетворить требования многих проектов, гибкие и подходящие для удовлетворения потребностей инженеров и техников. Они также имеют гораздо меньший углеродный след, чем многие их аналоги, несмотря на то, что в процессе их установки требуется значительное оборудование. Наконец, они обеспечивают простой метод удаления, если и когда винтовые сваи больше не требуются.

Применение винтовых свай

Фундамент с винтовыми сваями обычно является предпочтительным выбором для многих отраслей промышленности. И это несмотря на то, что винтовые сваи были разработаны только для морской отрасли, и это привело к их использованию во всем, от железнодорожных и автомобильных проектов до телекоммуникационных проектов и гражданского строительства. Если говорить немного подробнее, они специально и наиболее часто используются в проектах для мачтовых знаков и подпорных конструкций.

Фундамент на винтовых сваях: что входит в его установку?

Стальные пластины, привариваемые к винтовой свае, уникальны для каждого проекта, а их точная структура зависит от грунтовых условий, которые могут влиять на количество спиралей, их размер, угол наклона и толщину. В частности, каждый из этих элементов будет определяться следующими факторами влияния:

• Суммарная расчетная нагрузка конструкции в соответствии с требованиями проекта;
• Геотехнические параметры;
• Коррозионные условия;
• Срок службы, требуемый конструкцией и требованиями конструкции, которая должна поддерживаться.

Подробное описание процесса установки

Винтовые сваи ввинчиваются в землю почти так же, как шурупы вбиваются в обычный кусок дерева (за исключением, конечно, гораздо большего масштаба). Рядом со сваей есть спираль, позволяющая ввинчивать винтовую сваю в землю, а винтовая свая вполне может иметь более одной спирали, в зависимости от использования. Для установки винтовых свай требуется различное оборудование и техника. Это варьируется от землеройного оборудования, которое выкапывает фундамент, до оборудования, которое работает для фактической установки винтовых свай. В целом, эти машины могут варьироваться от относительно легких 5-тонных погрузчиков с бортовым поворотом до более прочных 80-тонных экскаваторов. На протяжении установка винтовых свай важно строго соблюдать соответствующие инженерные инструкции, любое отклонение от этих рекомендаций может привести к несбалансированной нагрузке и результатам осадки.

Установка винтовых свай по сравнению с традиционной бетонной установкой

По сравнению с традиционной бетонной установкой установка винтовых свай обеспечивает ряд явных преимуществ. Это начинается с того, что на процесс уходит меньше времени, а также снижаются затраты, и заканчивается тем, что проекты, в которых они участвуют, получают гораздо более экологически чистый результат.
