Содержание

Монтаж Винтовых Свай в СПб, Установка Свай в Ленобласти

Монтаж винтовых свай в Санкт-Петербурге и регионе

Фундамент из винтовых свай – это один из наиболее распространенных в России способов создания основания для малоэтажного строительства. Такие опоры отличаются высокой скоростью монтажа, а созданная конструкция имеет высокий уровень прочности. Уникальность свай заключает в том, что с их помощью можно создать фундамент даже на неровных, неблагоприятных, склонных к вспучиванию, затоплению или промерзанию грунте.

Компания «Русская Свая» предоставляет одни из лучших цен на винтовые сваи с монтажом в СПб и Ленинградской области. Наша команда состоит из профессионалов с высоким уровнем квалификации. Мы имеем собственный автопарк спецтехники, необходимой для установки стержней, что позволяет нам выполнять заказы любой сложности и объемов.

Наши выполненные работы

Типы винтовых свай

В зависимости от типа грунта, объекта строительства, его технического и функционального применения мы производим разные модели:

Преимущества винтовых свай

Популярность свайного фундамента стремительно растет, чему способствует большое количество положительных качеств:

  • при помощи свай можно создать основание для дома на любых поверхностях, включая нестабильные (торф, песок и глина), болотистые и другие типы почвы;
  • не требуется использовать крупную строительную технику, что ускоряет процесс установки;
  • все работы выполняются командой профессионалов, соблюдающих стандарты качества и безопасности;
  • строительство при помощи винтовых свай требует минимального количества пространства, так что процесс погружения не нарушает ландшафт территории.

Уточнить дополнительную информацию по монтажу, и заказать выезд замерщика можно, позвонив по телефонам контактного центра, которые указаны на сайте.

Сферы применения

Используются для создания фундаментов и опор самых разнообразных сооружений:

Конструкция свайного фундамента может использоваться при строительстве следующих объектов:

  • здания на неровных грунтах (спуски, склоны и т. д.), без потребности в трате времени и денег на выравнивание почвы;
  • при малоэтажном строительстве коттеджей и дач;
  • при реконструкции старых построек;
  • для создания оснований под сараи, бани, временные строения и т. д.;

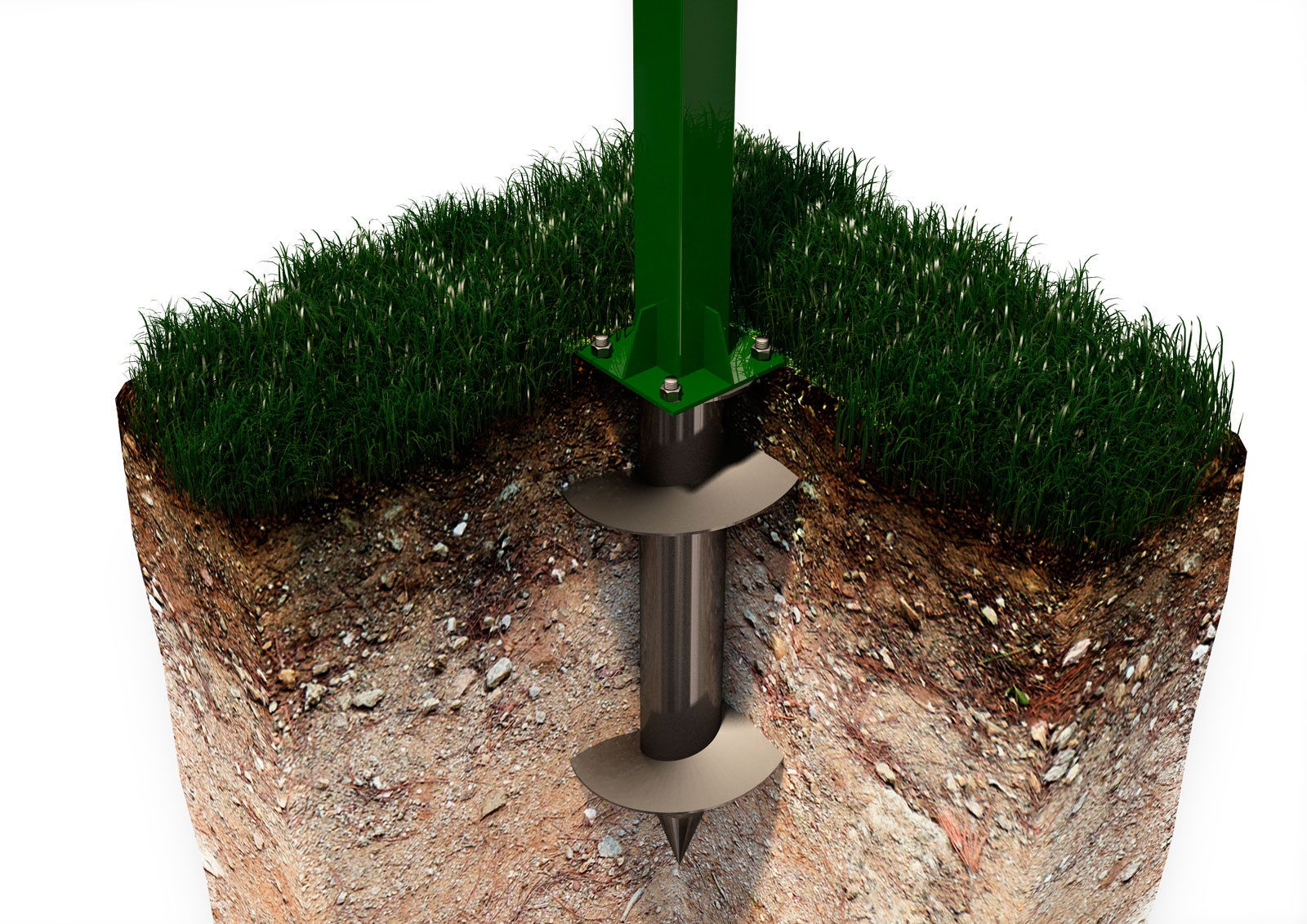

  • при строительстве опор для ворот, калиток, заборов и других конструкций.

Стоимость наших винтовых свай

Длина сваи, мм

Толщина стенки, мм

Диаметр лопасти, мм

Толщина лопасти, мм

Цена сваи от, руб

Цена с оголовком от, руб

1500

3,5

200

4

15901130

1330

2000

3,5

200

4

16901450

1650

2500

3,5

200

4

18901600

1800

3000

3,5

200

4

20901800

2000

3500

3,5

200

4

21901990

2190

4000

3,5

200

4

23902230

2430

4500

3,5

200

4

28902550

2750

5000

3,5

200

4

31902770

2970

6000

3,5

200

4

35903430

3630

С радостью ответим на все Ваши вопросы по телефону +7 (812) 408 25 00 или через форму обратной связи

Технология монтажа

Стоимость зависит от площади фундамента и сложности установки. Однако, алгоритм установки одинаков:

  1. Подготовка. Осуществляется расчет количества свай, необходимых для создания конструкции. Выполняется пробное бурение в месте строительства. На основании полученных данных определяют количество стержней, тип наконечника, а также диаметр и длину сваи.
  2. Монтаж. Выполняется строго по проекту фундамента, где прописываются точки и глубина погружения. Установку можно выполнить тремя методами:
    • С помощью редуктора;
    • Ручным;
    • Использование спецтехники.
  3. Бетонирование. По завершению монтажа, вкрученные в грунт до упора сваи подрезают и внутрь свай (в ствол) засыпают цементный раствор. Что позволяет вытеснить воздух, и обеспечить усиленную защиту от коррозионных процессов.
  4. Обвязка. Этот этап выполняется только, если сваи выступают над поверхностью земли более чем на 60 см.
  5. Обработка защитой от коррозии. Осуществляется зачистка сварных швов, и покрытие их антикоррозийным составом.

Узнайте подробности о сваях определенных размеров

Как мы монтируем сваи?

Механический способ с помощью техники

Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.

Вручную, с помощью специального оборудования

Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.

5 / 5 ( 545 голосов )

Монтаж винтовых свай и установка свайного фундамента этапы возведения

Залогом добротного дома будет основательный фундамент. Он и обеспечит долговечность всей конструкции. Поэтому так важно установить основание, соответствующее проекту дома, особенностям рельефа местности и грунта. Установка фундамента необходима для того, чтобы не допускать перекашивания, оседания, препятствовать появлению трещин в стенах. На него ложиться весь вес дома, не только несущие конструкции, а плиты перекрытий, перегородки.

Почему лучше заказать у нас?

  • 1Только высококвалифицированные мастера с многолетним опытом
  • 2Кратчайшие сроки выполнения поставленых работ
  • 3Более 1500 выполненых проектов по России
  • 4Обеспечиваем самые низкие цены за счет собственного производства винтовых свай!
  • 5Высочайщее качество продукции в соответсвии с действующими стандартами качества.
  • 6Мы даем гарантии на все предоставляемые услуги.
Наши специалисты с радостью проконсультируют вас по всем возникшим вопросам. Для этого просто заполните форму обратного звонка.

Преимущества винтовых свай

  •  Срок монтажа свайного фундамента в среднем — 1 день!
  •  Установка фундамента в любое время года, в не зависимости от погодных условий.
  •  Сваи обеспечивают высокую прочность и выносливость конструкции.
  •  Безопасность, надежность и экологичность винтовых свай подтверждены сертификатами.
  •  Сваи отличаются отличной сейсмоутойчивость
  •  Установка в любой вид грунта, даже в заболоченные или обводненные.
  •  Установка фундамента ведется бех ихменения рельефа местности и земельных работ.
  •  Срок службы свай не менее 100 лет. Все сваи дополнително покрываются защитным составом.
  •  Для конструкций на сваях не требуется дополнительной гидроизоляции
  •  Забор на винтовых сваях не покосится и через 2-3 зимы.

Для основания выбираются только качественные, соответствующие нормам строительные материалы. У них должны быть высокие прочностные характеристики, устойчивость к температурным перепадам, влажности, антикоррозийные качества, пожаробезопасность. Таким параметрам соответствуют винтовые сваи. Основной профиль нашей компании — установкой винтовых свай, цена в Москве одна из низких. Гарантией прочного фундамента будет качественная работа высококвалифицированной строительной бригады, работающей с современным оборудованием. Установка винтовых свай – наше основное направление. На нашем производстве монтажом свай занимаются опытные специалисты.

Установка винтовых свай. Преимущества

При возведении одноэтажных домов, дач, бань, беседок и террас используются винтовые сваи, их устанавливают для закрепления берегов, склонов, при строительстве парковок.

Возведение объектов, где используется винтовой фундамент, монтаж производится за один день, имеет ряд преимуществ:

  • Способ установки свай, ввинчивание, позволяет их использовать на зыбких грунтах. Лопасти конструкции равномерно утрамбовывают все слои почвы. Должную надежность фундаменту на болотистых, торфяных, песчаных почвах обеспечит только свайный фундамент.
  • Укрепить ранее построенные сооружения можно, используя винтовые сваи, монтаж их поможет продлить срок эксплуатации.
  • При монтаже не используется сложное оборудование, спецтехники, такая как краны, бетономешалки. Стоимость свай, работ в сравнении с монтажом ленточного или установкой плиточного фундамента на порядок ниже. Установка свайно-винтового фундамента монтажниками производится в сжатые сроки благодаря профессионализму и современным технологиям.
  • Монтаж свай осуществляется на ограниченном пространстве, там, где близко расположены дома или другие конструкции, проходят коммуникации. Установка свайной конструкции позволяет сохранить ландшафт.

Установка винтовых свай. Какие проблемы могут возникнуть

Углубляясь в почву, сваи часто наталкиваются на определенные препятствия. Тут потребуются все знания и профессионализм монтажников, чтобы правильно установить сваи. Зачастую приходится изменять технологию.

При ввинчивании свая может не проходить глубже, так как на пути стал твердый материал. Часто встречаются камни, строительный мусор, или винт достиг зоны промерзания. В первом случае придется изменить месторасположения сваи, установка ее производится со смещением, если это возможно, или вытащить конструкцию и раздробить препятствие. Если свая дошла до уровня зоны промерзания и находится на глубине полутора метров, такой глубиной можно ограничиться. Промерзший грунт является отличной опорой.

Установка свайно-винтового фундамента требует тщательной подготовки площадки, чтобы в дальнейшем не возникло никаких осложнений. Весь строительный мусор вывозится, выкорчевываются деревья, кустарники, которые будут мешать установке свай, удаляется корневая система, трава, растущая на участке.

Антикоррозийное покрытие свай при ввинчивании может стереться. Для его сохранения поверхность свай, особенно лопасти, острие перед монтажом необходимо обработать особым составом, таким как битумная мастика.

Винтовые сваи, монтаж

После всех расчетов и сметирования бригада монтажников приступает к работам. Монтаж производится поэтапно.

1. Подготовительный этап. Специалисты определяют, какое количество свай необходимо, вид сваи (литые или сварные) и их размеры (диаметр и длина).

Количество свай рассчитывается от массы будущего строения, площади его основания, типа почвы. В среднем устанавливается одна свая на три метра.

Какие выбрать винтовые сваи, установку производить литых или сварных видов, заказать нестандартного типа, зависит от особенностей грунта, его изменения в период дождей, от глубины пролегания грунтовых вод.

Размеры зависят от типа грунта, зоны промерзания.

2. Проведение разметок и установка свай. На участке отмечаются места вкручивания свай. Первыми вкручиваются угловые винты, затем все, находящиеся по периметру. Последними устанавливаются внутренние. Вкручивание производится ручным способом или с применением техники. Ручная установка свайного фундамента – процесс физически трудоемкий. Качественно установить сваю смогут три человека. С твердым грунтом справится бригада из 4-5 рабочих. При работах важно следить за уровнем, прекосы ввинчивании недопустимы.

3. Бетонирование. Монтаж свай включает процесс бетонирования, при котором в сваи засыпается пескоцементная смесь. Это полностью предотвратит коррозию металла.

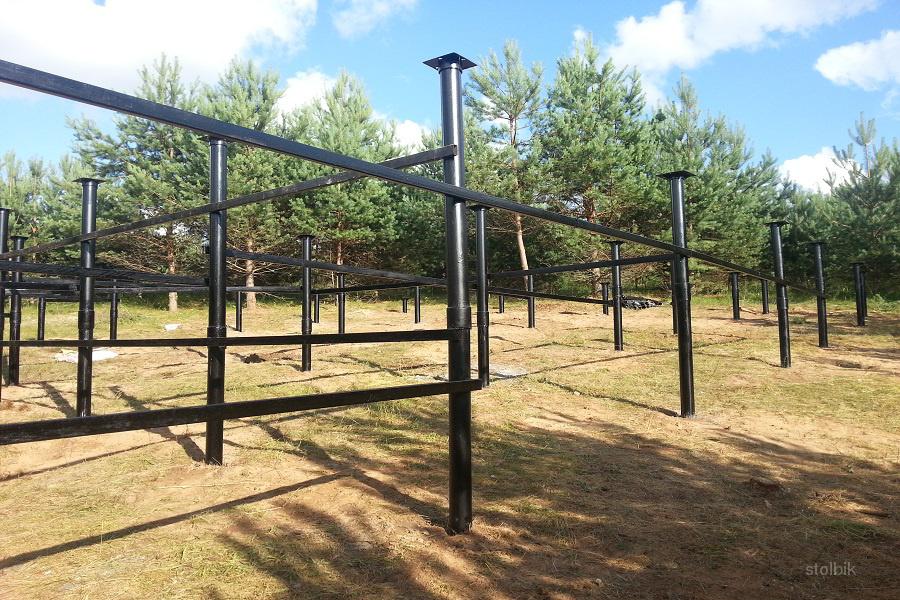

4. Обвязка. Если высота свай выше 60 см, необходимо выполнить обвязку. Используется для этого брус или швеллер.

Монтаж свайно-винтового фундамента несложен, но требует большой точности и знания технологии. Общая стоимость материалов, работ при таком виде фундамента значительно ниже, чем затраты на ленточный или плиточный виды. У нас вы сможете заказать в необходимом количестве винтовые сваи, монтаж их осуществит наша бригада. Собственное производство позволяет изготовить винты по индивидуальному заказу, соответствующие всем нормативам и стандартам.

Наша бригада произведет монтаж винтовых свай за короткие сроки. Опыт, профессионализм наших монтажников, использования современного инструмента позволяют в сжатые сроки установить винтовой фундамент.

Наш профиль работы — изготовление свай, подготовка и установка винтовых свай, цена в Москве будет вполне доступной.

Какой выбрать монтаж – ручной, электромеханический, механический?

Если Вы задумались о свайно-винтовом фундаменте, рано или поздно у Вас возникнет вопрос о типе монтажа. В данной статье мы рассмотрим каждый из существующих методов установки винтовых свай, плюсы и минусы.

Если Вы задумались о свайно-винтовом фундаменте, рано или поздно у Вас возникнет вопрос о типе монтажа. В данной статье мы рассмотрим каждый из существующих методов установки винтовых свай, плюсы и минусы.

Ручной монтаж

Самый универсальный и распространенный вид монтажа на сегодняшний день. Как это происходит: На Ваш участок в ранее обговоренное время приезжает бригада монтажников на автомобиле «типа Газель».



Бригада состоит из бригадира и четверых монтажников. С собой бригада привозит винтовые сваи и пакет документов. Во время подписания договора и оплаты первого этапа осуществляется разгрузка свай, инструментов, генератора и т.д. Далее Заказчик указывает место установки фундамента с бригадиром. После разметки свайного поля начинается монтаж.

В месте установки сваи выкапывается «приямок» (глубиной 30-50см, диаметром – чуть больше диаметра лопасти сваи). Винтовая свая устанавливается вертикально в приямок, в монтажные отверстия вставляется «палец» (или другое приспособление), на палец одеваются рычаги (по 3 метра).

Монтажники начинают вращать винтовую сваю с помощью рычагов. Бригадир или один из монтажников с помощью уровня следит за вертикальностью ствола сваи.

Когда винтовая свая входит в плотные грунты на максимально возможную глубину вращение винтовой сваи четыремя монтажниками становится невозможным. Монтажные отверстия начинают деформироваться. Винтовая свая «встала».

Далее, таким образом, ввинчиваются остальные винтовые сваи.

Результат:




Далее следует установка термоусадочной трубки (опция, заказывается), обрезка, заливка, обвязка профтрубой (если заказывалось), приварка оголовков или швелера (если заказывалось).


«ПЛЮСЫ» РУЧНОГО МОНТАЖА:

  1. Универсальность
  2. Дешевизна
  3. Отсутствие необходимости подъезда техники к свайному полю
  4. Точность установки винтовой сваи

 «МИНУСЫ» РУЧНОГО МОНТАЖА:

  1. Невозможно использовать при диаметре свай свыше 133мм.
  2. Невозможно использовать при наличии большого количества камней/строительного мусора в грунте
  3. Невозможность установки винтовых свай в очень плотных грунтах, на запланированную глубину (необходимо «лидерное» бурение техникой)
  4. Невозможность установки винтовых свай в воде при глубинах более или равных среднему росту монтажников
  5. Для закручивания винтовой сваи необходимо пространство (как минимум сектор в 45 градусов и радиусом 3 метра)

 Электромеханический (или с использованием гидроредуктора) монтаж

Является разновидностью ручного монтажа с небольшими отличиями: бригада состоит не из 4 монтажников, а из 2-3 с электромеханической (или гидравлической) установкой для закручивания свай.

Отличия от ручного монтажа:

  • Для монтажа винтовой сваи практически не требуется место.
  • Появляется зависимость от техники (может сломаться в самый неподходящий момент).
  • Т.к. монтажникам нет необходимости вручную ввинчивать сваю, а это делает техника, сваи, как правило, ввинчиваются до необходимой глубины.
  • Стоимость не отличается или отличается незначительно от стоимости ручного монтажа.

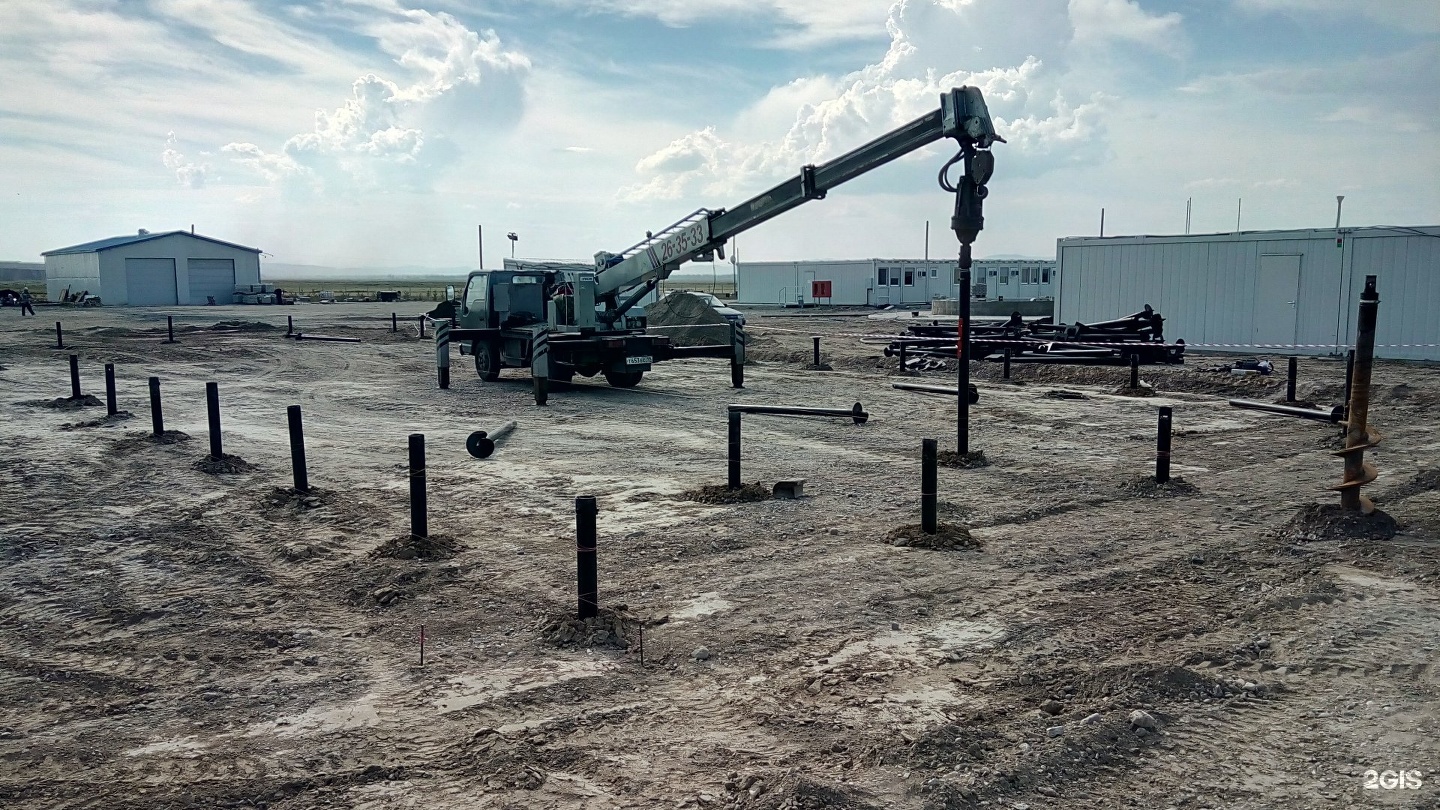

 МЕХАНИЧЕСКИЙ МОНТАЖ

Если менеджер и заказчик приходят к выводу (в силу объективных причин) о необходимости использовать ямобур для монтажа винтовых свай, то необходимо удостовериться в том, что техника проедет до места монтажа (необходимо учитывать не только ширину, но и высоту, радиус поворота, возможность проезда техники по массе).

Как происходит механический монтаж:

1.      В заранее обговоренное время к заказчику приезжает: бригада монтажников (2-5 человек), ямобур (своим ходом или на эвакуаторе), винтовые сваи (на автомобиле монтажников или отдельной доставкой).



2.      После разгрузки винтовых свай, подписания договора и оплаты первого этапа начинается монтаж.


Процесс монтажа более детально описывать, я думаю, смысла нет – все достаточно прозрачно.



«ПЛЮСЫ» МЕХАНИЧЕСКОГО МОНТАЖА (ЯМОБУРОМ)

  1. Диаметр устанавливаемых свай может быть больше 133мм.
  2. Может использоваться в плотном грунте при погружении на заданную глубину или грунте с большим количеством камней или грунте со строительным мусором.
  3. Возможна установка винтовых свай в воду (при глубинах более 1,3м).
  4. При большом количестве свай по проекту (от 30шт. ) – зачастую, выгоднее использовать ямобур, нежели ручной монтаж.



«МИНУСЫ» МЕХАНИЧЕСКОГО МОНТАЖА:

  1. Необходима возможность подъезда техники (ямобур может быть, как на базе мини-экскаватора, так и на базе Урала, Камаза или иных автомобилей – ОБРАТИТЕ ВНИМАНИЕ!).
  2. При небольшом количестве свай (до 30)- более дорог для заказчика, чем ручной или электромеханический монтаж.
  3. Возможно менее точная установка свай по сравнению с ручным или электромеханическим монтажом.



ВЫВОДЫ:

Наиболее универсальным и недорогим является ручной монтаж. Несмотря на демократичную цену он обеспечивает необходимую глубину установки винтовой сваи.

90% произведенных монтажей относится именно к ручным.

В случае ограниченности места установки свайного фундамента (наличие деревьев, заборов и т.д.) используется электромеханический монтаж. Он незначительно дороже ручного, но является еще более универсальным.

В случаях большого количества свай, большого диаметра винтовых свай, сложных грунтов, наличия строительного мусора используется монтаж винтовых свай ямобуром – механический монтаж.

Монтаж винтовых свай

Монтаж винтовых свай

Монтаж винтовых свай — это комплекс мероприятий, направленных на погружение сваи путём завинчивания, до проектной отметки, в грунт. Способ установки винтовых свай зависит от условий монтажа на стоительной площадки, а также применяемого типоразмера свай.

1. Ручной монтаж винтовых свай



Данный способ установки винтовых свай является наиболее доступным, устаревшим и очень трудоёмким, так как основной вращающей силой является человек. Как правило, этот процесс осуществляется группой людей, состоящей из 3-4 человек, вращая сваю рычагами определённой длины (3 — 5 м., в зависимости от плотности грунта). Данный способ применяется на открытых пространствах, то есть в радиусе вращения рычагов не должно быть ограничений, препятствующих вращательно поступательному движению. Данный способ довольно практичный и доступный, установку свай можно выполнить самостоятельно, не обращаясь к специалистам, но есть один большой минус — это физическая усталость, в результате которой можно допустить трудно поправимые ошибки!

2. Монтаж свай малогаборитной электромеханической установкой



Монтаж свай  электроустановкой – это очень перспективный метод, имеющий значительное превосходство перед ручным способом. Процесс завинчивания осуществляется малогабаритной электроустановкой, подключённая к электросети 220 В. Её мощность вращения позволяет заглубить сваю до проектной отметки с минимальными трудозатратами, а ее небольшие габариты позволяют успешно монтировать сваи в сложных условиях:

  • В ограниченных пространствах
  • Вблизи зданий и сооружений
  • В местах со сложным рельефом (крутые склоны)
  • Внутри зданий


3. Машинный способ монтажа



Машинный способ подразумевает под собой применение специальной техники, в виде самоходной машины, с крановой установкой и гидровращателем. Данный способ применяется в том случае, когда сваи имеют большую длину, диаметр, а также когда требуется установить большое количество свай в сжатые сроки.

Важно отметить то, что машинный способ имеет преимущества по скорости монтажа, в отдельных случаях без него просто не обойтись, например: при монтаже свай длиной свыше пяти метров или при установке в промёрзший грунт. Так стоит обратить внимание на силу крутящего момента, что играет ключевую роль при завинчивании свай в плотный грун.

Технология монтажа фундамента на винтовых сваях

Размер ствола сваи (диаметр, толщина стенки и длина), в сочетании с размером и размещением режущей пластины (лопасть) предназначены в полной мере для использования ёмкости грунта как основание.

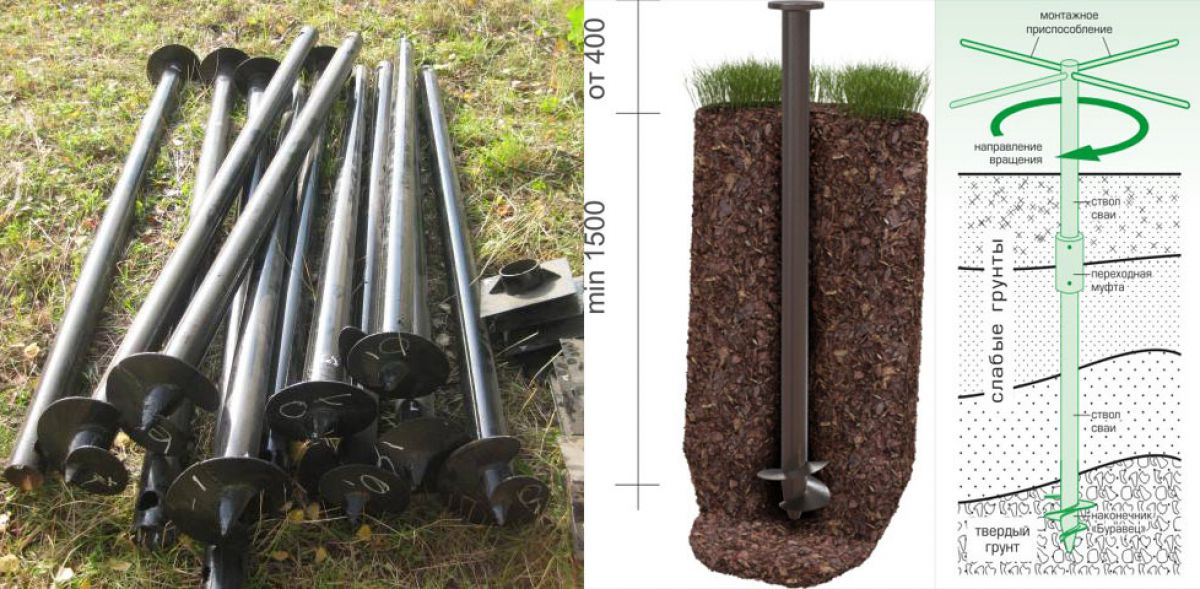

Винтовые сваи ввинчиваются в землю подобно саморезу за счёт использования роторной гидравлики или электромеханической установки. Нормативные требования к установке винтовых свай.

Это действие приводит к уплотнению почвенного профиля и максимизирует сопротивление. В течении установки винтовой сваи установщик контролирует процесс завинчивания и момент достижения достаточно допустимой нагрузки. Изменение давления гидравлической или электромеханической установки обусловлено изменением плотности почвы, тем самым обеспечивая очень важный контроль качества по достижению максимальной несущей способности сваи.

Высокая несущая способность нижних (глубоких) слоёв грунта обеспечивает простой и экономически эффективный фундамент глубокого заложения в качестве альтернативы традиционным фундаментам.


1. Разметка свайного поля

 Разметка свайного поля по заранее вынесенным осям. Свайные поля могут быть несложными, имея небольшую площадь, где разметка производится при помощи рулеток, и сложными — с большой площадью и различными геометрическими особенностями. В случае разметки сложного свайного поля работа производится с применением геодезических приборов.


2. Установка винтовых свай

 Установка винтовых свай на проектную глубину происходит строго по ранее произведённой разметке, в соответствие с разработанным планом свайного поля, с соблюдением внешних и внутренних размеров, а также диагоналей. Важным моментом при установке является контроль крутящего момента на усилие.

3. Нивелирование свайного поля

Нивелирование свай происходит при помощи точного оптического прибора «нивелир» и измерительной рейки. Нивелирование свай в одной горизонтальной плоскости производится путём переноса проектной высотной отметки на все сваи, далее сваи обрезаются строго по нанесённым отметкам. Важно чтобы верхняя часть свай находилась в одной горизонтальной плоскости!


4. Заполнение ствола винтовой сваи ЦПС

Заолнение ЦПС ствола сваи является неотъемлемым процессом в технологии установки фундамента на винтовых сваях.Этот процес производится с целью защиты внутренней поверхности сваи от коррозии, тем самым увеличивает срок эксплуатации фундамента.

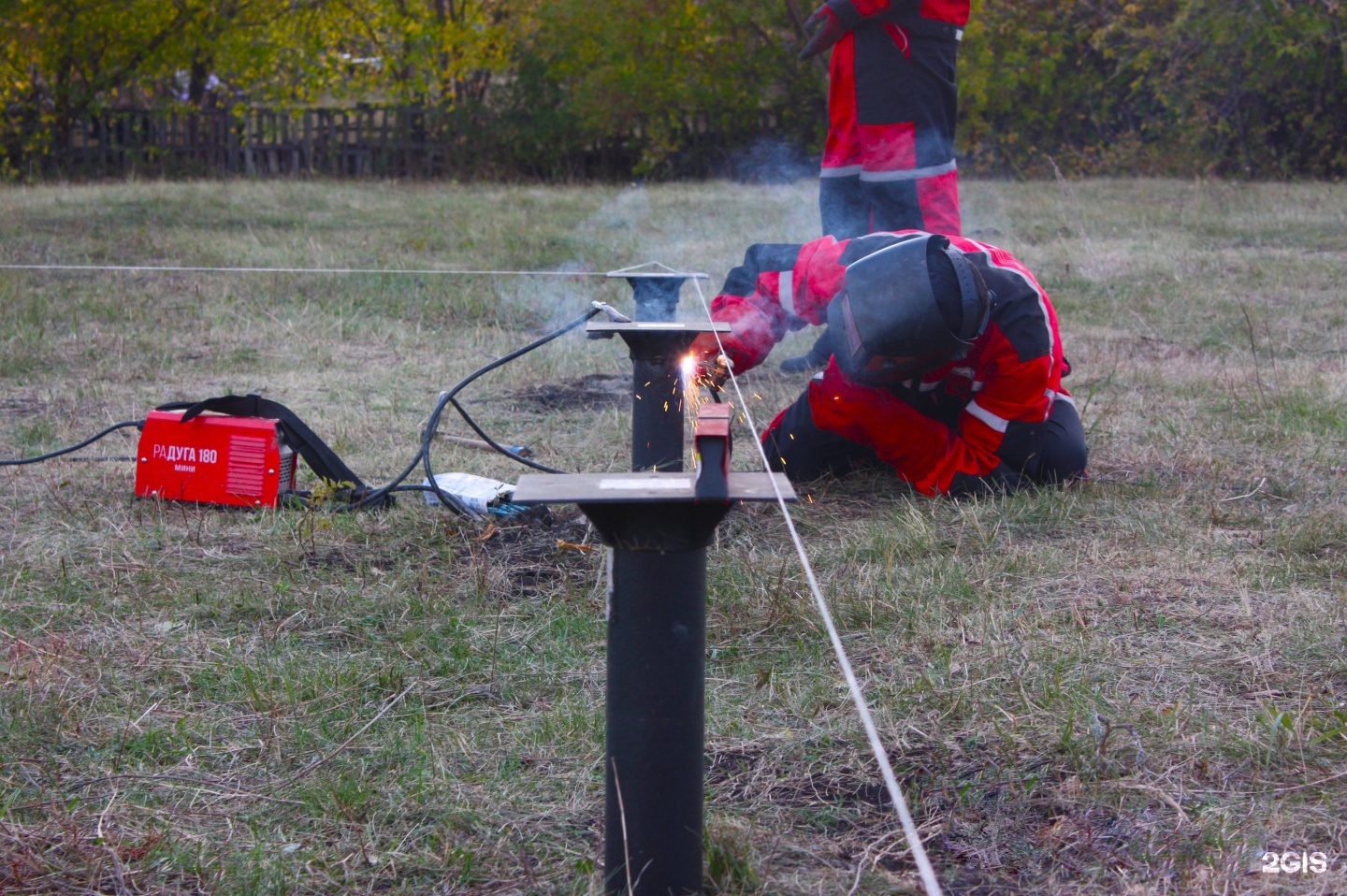

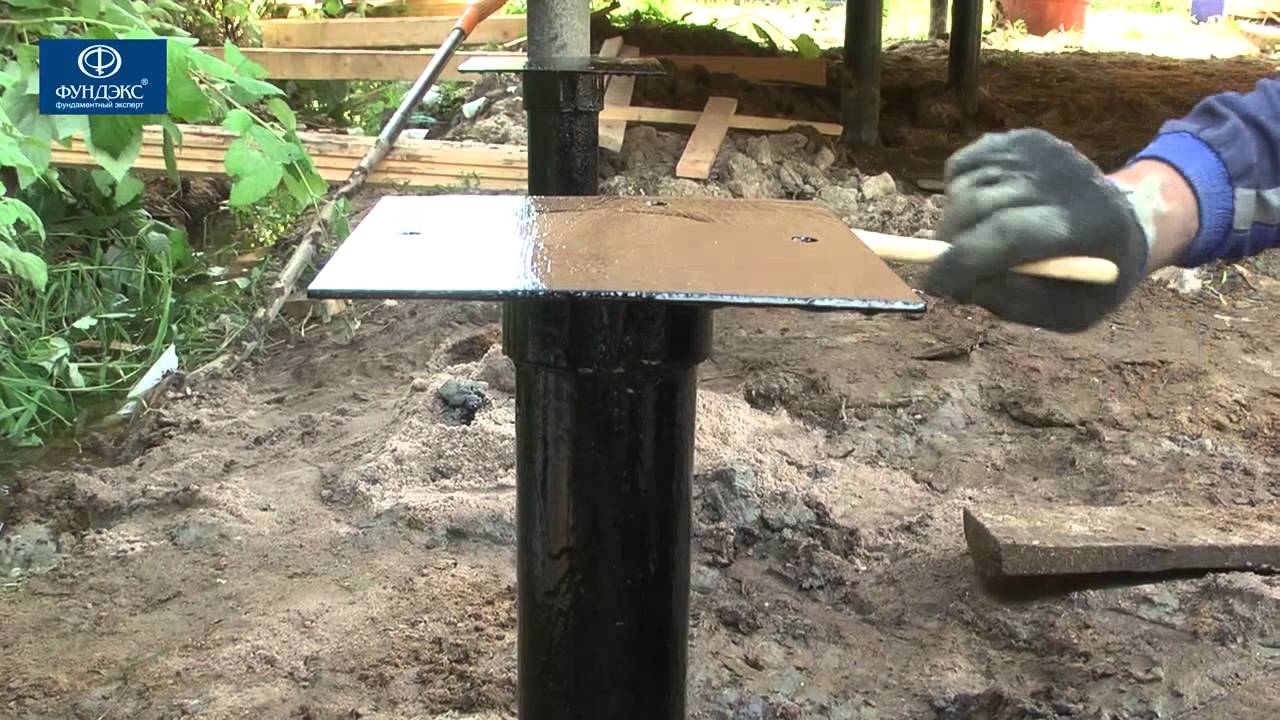

5. Приварка оголовка

 Установка оголовка, в его проектное положение, важный момент в заключительном этапе работ по устройству фундамента. Расположение опорной площадки должно строго соответствовать направлениям горизонтальных осевых линий обвязочного ростверка (параллельно или перпендикулярно). Убедившись в верном проектном положении оголовок фиксируют, и надёжно приваривают к стволу сваи, с помощью электродугового сварочного аппарата и электродо.

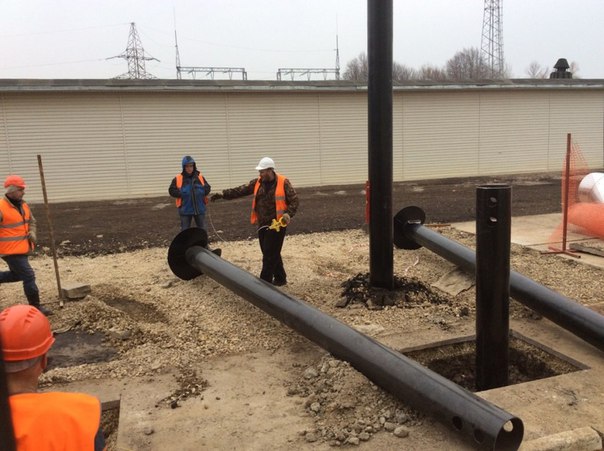

Пробное завинчивание

Пробное завинчивание – это эффективный вид натурных (полевых) работ, позволяющий произвести зондирование грунтов основания винтовой сваей, а также получить информацию по глубине, на которой произойдет ориентировочный отказ (т. е. определить необходимую длину винтовой сваи).

Зондирование грунтов винтовой сваей — вид работ, направленный на обследование литологической толщи грунтов, на слои по усилию резания их лопастью сваи (усилие резания оценивается условно, в процессе завинчивания).

По результатам данной работы составляется «Паспорт пробного завинчивания» с указанием определяемых характеристик (глубина ориентировочного отказа, мощности слоев грунтов и т.д.).

Пробное завинчивание особенно актуально для земельных участков расположенных: в заболоченных районах (поймы рек, берега озёр и т.д.) с целью определения мощности органоминеральных и органических видов грунтов и установления подстилающего минерального дна; в районах слабых, водонасыщенных, глинистых грунтов; в местах залегания насыпных (техногенных) грунтов; в местах с близким расположением к поверхности уровнем грунтовых вод; на участках с большими перепадами высот. В процессе пробного завинчивания важно зафиксировать отказ винтовой сваи.

Отказ винтовой сваи – это технологический параметр, зависящий от грунтов основания, глубины погружения и максимально возможного значения крутящего момента, при котором сохраняются проектные геометрические формы тела сваи. Также отказ винтовой сваи при погружении в профиль грунта частично означает о достижение лопасти плотных, тугопластичных слоёв с необходимой мощностью для несущей способности, но стоит справедливо отметить то, что зондирование грунта пробным завинчиванием необходимо проводить с одним из комплексов экспресс-геологии — это повышает чистоту и объективность информации при заполнении паспорта пробного завинчивания, на основание которого производятся конструктивные объёмно-планировочные работы.

Монтаж винтовых свай (требования и допуски по нормам)

Свая винтовая — это свая, состоящая из металлической винтовой лопасти и трубчатого металлического ствола со значительно меньшей по сравнению с лопастью площадью поперечного сечения, погружаемая в грунт путем ее завинчивания в сочетании с вдавливанием (приложение А СП 50-102-2003).

Требования к устройству свайного фундамента из винтовых свай приведено в  следующих нормативных документах:

  • СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87.  (действующий)
  • СП 50-102-2003 Проектирование и устройство свайных фундаментов (рекомендательный)

Выделим основные требования данных нормативных документов которые относятся к монтажу винтовых свай.

Согласно СП 50-102-2003

п. 15.2.24 Погружение винтовых и бурозавинчиваемых свай рекомендуется производить с помощью буровых установок типа СО-2, СО-1200 или специальных установок, развивающих крутящий момент не менее 32000 Н·м.

В процессе погружения свай через каждые 0,5 м должны фиксироваться и заноситься в журнал продолжительность погружения сваи и значения крутящего момента.

15.2.25 В целях минимального нарушения структуры грунта при погружении винтовых и бурозавинчиваемых свай и сокращения времени погружения значение осевой пригрузки должно приниматься в зависимости от плотности проходимого грунта. Осевую пригрузку корректируют таким образом, чтобы коэффициент погружения сваи  kп, вычисляемый как отношение теоретического числа оборотов сваи на 0,5 м ее погружения nт  к фактическому числу оборотов n, определяемому путем умножения скорости вращения выходного вала установки для погружения на продолжительность погружения сваи на 0,5 м, был возможно ближе к 1.

Примечание — Теоретическое число оборотов сваи на 0,5 м ее  погружения nт определяют путем деления Δl =0.5  м на шаг спирали (винтовой лопасти).

15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0. 1d  меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

15.5.9 В состав показателей, контролируемых при устройстве фундаментов из винтовых и бурозавинчиваемых свай с глухим наконечником, входят те же показатели, что и при устройстве фундаментных конструкций из забивных, вибропогружаемых и вдавливаемых свай. Показатели и допустимые отклонения для них должны приниматься по 15.5.7.

15.5.7 В состав основных показателей, контролируемых при устройстве фундаментов из забивных, вибропогружаемых, вдавливаемых и завинчиваемых свай, входят их положение в плане, отметки голов и вертикальность оси свай.

Предельные отклонения фактического положения свай в плане от проектного при:

  • однорядном расположении свай поперек оси свайного ряда составляют ±0,2d  ( d — диаметр или сторона сечения свай), а вдоль оси ряда ±0,3d;
  • для кустов и лент с расположением в два и три ряда ±0,2d — для крайних свай поперек оси свайного ряда и  ±0,3d — для остальных свай и крайних свай вдоль оси свайного ряда;
  • для сплошного свайного поля ±0,2d  для крайних свай и  ±0,4d — для средних свай.

Предельные отклонения фактических отметок голов свай от проектных при монолитном ростверке или плите составляют ±3 см, при сборном ростверке ±1 см, а в безростверковом фундаменте со сборным оголовком ±5 см.

Предельные отклонения осей погруженных свай от вертикали составляют ±2% их длины.

Согласно СП 45.13330.2017

Отдельных требований к винтовым сваям в данном нормативном документе не представлено. Для осуществления контроля за устройством винтовых свай можно воспользоваться таблицей 12.1.

12.8.5 При производстве работ по устройству свайных фундаментов, шпунтовых ограждений состав контролируемых показателей, объем и методы контроля должны соответствовать таблице 12.1.

Таблица 12.1

Техническое требование

Предельное отклонение

Контроль (метод и объем)

1 Установка на место погружения свай размером по диагонали или диаметру, м:

Без кондуктора, мм

С кондуктором, мм

Измерительный, каждая свая

до 0,5

±10

±5

4 Положение в плане забивных свай диаметром или стороной сечения до 0,5 м включ. :

Измерительный, каждая свая

а) однорядное расположение свай:

поперек оси свайного ряда

±0,2d

вдоль оси свайного ряда

±0,3d

б) кустов и лент с расположением свай в два и три ряда:

крайних свай поперек оси свайного ряда

±0,2d

остальных свай и крайних свай вдоль свайного ряда

±0,3d

в) сплошное свайное поле под всем зданием или сооружением:

крайние сваи

±0,2d

средние сваи

±0,2d

г) одиночные сваи

±5 см

д) сваи-колонны

±3 см

7 Отметки голов свай:

Измерительный, каждая свая

а) с монолитным ростверком

±3 см

б) со сборным ростверком

±1 см

в) безростверковый фундамент со сборным оголовком

±5 см

г) сваи-колонны

±3 см

8 Вертикальность оси забивных свай, кроме свай-стоек

2:100

Измерительный, 20% свай, выбранных случайным образом

16 Требования к головам свай, кроме свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык)

Торцы должны быть горизонтальными с отклонениями не более 5°, ширина сколов бетона по периметру сваи не должна превышать 50 мм, клиновидные сколы по углам должны быть не глубже 35 мм и длиной не менее чем на 30 мм короче глубины заделки

Технический осмотр, каждая свая

d — диаметр круглой сваи или меньшая сторона прямоугольной.

Монтаж винтовых свай вручную

Монтаж винтовых свай может производиться как механическим способом, так и вручную. Установка винтовых свай вручную применяется в том случае, если закручивать винтовые сваи с помощью спецтехники невозможно. Это может быть не выгодно экономически, а может быть затруднен доступ тяжелой спецтехники.

Как правило, монтаж винтовых свай вручную осуществляют тогда, когда ставят основание для небольших построек, которые располагаются за городом. Это могут быть беседки, бани, заборы, летние кухни, причалы и прочие конструкции.

Также часто ручную установку свай предпочитаю тогда, когда поблизости располагаются какие-либо строения. Выбор ручного или механического способа установки определяют по сметам каждого варианта. Даже когда есть возможность в монтаже свай с помощью спецтехники, установка свай вручную стоит, как правило, меньше, особенно, если количество свай составляет менее десяти.

Технология установки свай вручную

  1. В заранее отмеченную точку вертикально производят установку свай.
  2. Вовнутрь технологического отверстия сваи ставят лом или же стальной прут. После этого рычаг, который получился, наращивают за счет трубы, которая имеет длину от двух с половиной метра и больше.
  3. Один человек держит и направляет ствол скважины строго вертикально. Ещё два человека берутся за рычаг и толкают его вокруг ствола, производя закручивание сваи.

Ручным способом свая погружается в грунт на 192 миллиметра за один оборот. При условии хорошего грунта и погоды, одна сваи устанавливается максимум за пятнадцать минут.

Если при завинчивании в грунт свая перестает погружаться, то этого говорит о том, что она достигла прочного слоя. Такая свая будет надежно держать фундамент. При этом важно, чтоб она остановилась ниже уровня промерзания земли.

Монтаж винтовых свай вручную цена

Стоимость установки винтовых свай вручную зависит от многих факторов. При расчете стоимости учитывают цену самой сваи, её установку, количество свай. Также может учитываться цена на пробное бурение и расчет свайного поля.

Компания «Сваисад» осуществляет монтаж винтовых свай вручную в СПб. Мы предлагаем установку свай на участках любой сложности. Всего за день наши специалисты произведут установку свайного фундамента вручную. Если у Вас есть вопросы, или Вы желаете узнать примерную цену на установку свай – звоните нам, мы рассчитаем для Вас стоимость наших услуг, произведем быструю и качественную установку свай.

Аренда ямобура для монтажа винтовых свай — цена от 14000р. за смену

Профессиональный монтаж винтовых свай бурильно-крановым оборудованием производится в любых грунтах, в том числе подвижных, болотистых, заводненных. Наша компания занимается бурением и установкой строительных конструкций в Москве и Московской области ямобурами нового поколения. Производительность нашей техники позволяет устанавливать до 70 свай за одну машиносмену. Винтовая свая – монолитный или полый столб с наконечником, к которому приварены однозаходные или двухзаходные лопасти.

  1. Ствол.
  2. Спираль.
  3. Наконечник.

Назначение монтажа определяет тип крепления:

  • Ростверк.
  • Двутавр.
  • Брус.
  • Швеллер.

Бесшовные стальные стволы используются в почвах малой влажности. Для тяжелых условий применяют особые сорта нержавеющей стали. Чтобы избежать коррозии, все изделие покрывают эпоксидными смолами, защитными красками, подвергают оцинковке.

Винтовые сваи. Область применения

  • Каркасные, брусовые, бревенчатые сооружения.
  • Фундаменты под малоэтажные здания.
  • Мосты, причалы.
  • Высоковольтные линии.
  • Осветительные стойки, столбы.
  • Щиты под рекламу, торговые киоски.
  • Заборы, бани, беседки.

Низкая вибрация позволяет вести монтаж свай на заселенных участках, рядом с памятниками, внутри уже построенных объектов. Техника компании «БУРМОССТРОЙ» подготовлена к тяжелым условиям, холмистой местности, не зависит от сезона, атмосферных воздействий. Мы тщательно проверяем особенности почвы, системы дренажа, перепады высот до начала бурения.

Преимущества и особенности винтовых свай

  1. Быстрый вход в породу. Заостренный наконечник и лопасти ускоряют преодоление сопротивления грунта.
  2. Состояние почвы не влияет на эффективность бурения, площадка не нуждается в выравнивании.
  3. Долговечность, надежность, прочность.
  4. Возможность ремонта и повторной эксплуатации.
  5. Устойчивость к нагрузкам.
  6. Фундаменты, опоры на винтовых сваях значительно дешевле аналогов.

Этапы установки

  • Расчет количества опор, диаметра, расстояния между ними.
  • Пробное ввинчивание для выявления уровня промерзания.
  • Монтаж с использованием ямобура в грунт.
  • Обрезка. Ствол режут примерно на полуметровой высоте от поверхности.
  • Бетонирование до вершины обрезки.
  • Устройство оголовка с закрепленной на нем обвязкой.
  • Антикоррозийная обработка швов.

Почему ямобур, а не ручное закручивание?

  • Аренда БКУ обойдется дешевле бригады с автоматической техникой, экономия времени также очевидна.
  • Монтаж винтовых свай ямобуром не ограничен по глубине в отличие от простой установки.
  • Телескопическая стрела охватывает большую площадь рабочей зоны.
  • Высокая скорость и мощность хода сочетается с качеством.
  • Аккуратные отверстия, ровные края, малое количество отходов, благодаря технологии шнекового бурения и особенностям конструкции сваи.

Цена на установку винтовых свай и монтаж свайно-винтового фундамента под  ключ в Москве и Подмосковье складывается в зависимости от модели спецтехники, сложности прохода, объема работ, индивидуальных условий, которые будут прописаны в смете и учтены контрактом. Все детали, цены, график монтажа винтовых свай согласовываются с заказчиком. Мы сдаем в аренду только современную технику с опытными машинистами — операторами.

Винтовые сваи — узнайте об установке винтовых свай и многом другом

Винтовые системы свайного фундамента — это экономичная альтернатива деревянным и стальным забивным сваям или бетонным кессонам. Хотя вы можете быть новичком в этом методе глубокого фундамента, будьте уверены, что Payne Construction Services хорошо знает этот процесс установки. Мы получили профессиональную сертификацию, необходимую для безопасной и эффективной установки спиралей, и можем установить их с максимальной выгодой.

Как это работает?

Винтовые сваи иногда также называют спиральными анкерами, спиральными сваями, винтовыми сваями или земляными анкерами. Часто они являются более разумной и надежной альтернативой неглубоким фундаментам и укрепленным матовым основаниям.

Винтовые сваи с круглым валом «ввинчиваются» в землю с помощью гидравлического моментного двигателя, который используется во многих областях применения, различающихся по размеру. «Вывод», или первая секция трубы, сконструирован с одной или несколькими спиральными лопастями / спиралями, приваренными к валу.В зависимости от условий и содержания почвы, могут быть добавлены дополнительные винтовые лезвия с разработанной двойной режущей кромкой. По мере того, как свинец проникает в поверхность земли, каждое лезвие врезается в почву, увеличивая крутящий момент по мере того, как он закрепляется в земле. К ведущей секции добавляются дополнительные удлинители до тех пор, пока не будут достигнуты желаемая глубина сваи и номинальный крутящий момент.

Грунт, без вибраций, без тяжелого оборудования!

В отличие от типичного сверхмощного оборудования и процессов, необходимых для установки деревянных свай или других глубоких фундаментов, винтовые сваи не образуют грунта, который необходимо удалить или распределить на рабочей площадке.Установочное оборудование имеет небольшие размеры, легко маневрирует и не создает вибраций, которые могли бы повредить почву или другие окружающие конструкции. Винтовые анкерные сваи могут быть установлены практически в любых погодных условиях, поэтому нас не сдержит ни зимний мороз, ни жара летом.

Дополнительное применение спирали


  • Фундамент под жилые и коммерческие постройки
  • Стеновые анкеры и анкеры
  • Анкеры заземления для стабилизации откосов
  • Временные и многоразовые анкеры для откидных стен
  • Тротуары и пешеходные дорожки / мосты
  • Дворы и переборки
  • Хвостовики трубопроводов и инженерных сетей
  • Временная и постоянная опора
  • Фундамент бетонный
  • Забивка глубоких свай под новое строительство

Дополнительные преимущества спирали


  • Быстрая установка: Минимальное время выполнения вашего проекта
  • Предварительно смонтированная система : Отношение мощности к крутящему моменту дает полностью предсказуемые результаты монтажа.
  • Широкий выбор свай и грузоподъемности: Винтовая грузоподъемность от 8 до 200 тонн. Спирали с одной и двумя режущими кромками от 8 ″ -24 ″ в диаметре и валы от 2,87 ″ — 5,72 ″
  • Повышенная гибкость: Временные и многоразовые анкеры для откидных стен
  • Малое маневренное монтажное оборудование: Минимальные затраты на оборудование и отсутствие вибрации

Контроль крутящего момента, измерение глубины и угла

После установки у нас есть ультрасовременная беспроводная система контроля крутящего момента винтовой линии, которая может контролировать величину крутящего момента, передаваемого в землю от главного провода, на +/-.0,25%. Это беспроводное устройство также может измерять угол и глубину спиралей, когда они ввинчиваются в почву. Наш pro-dig intelli-Torque оснащен программным обеспечением для регистрации данных, которое записывает информацию, а также может быть экспортировано в стороннее программное обеспечение для анализа.

Винтовые сваи

— что нужно знать инженеру — статьи

Основы спирального глубокого фундамента

Винтовой фундамент состоит, по крайней мере, из одной спиральной стальной опорной пластины, прикрепленной к центральному стальному валу.Вал обычно представляет собой прочный стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2 до 8 дюймов). Винтовые пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма). Каждая спираль имеет круглую форму в плане и имеет резьбу с определенным шагом (обычно 3 дюйма).

Установка осуществляется с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Переносное оборудование доступно для таких труднодоступных мест, как лазейки, подвалы и узкие переулки.Ударное буровое оборудование не используется. Двигатель с высоким крутящим моментом от 5 до 25 об / мин обеспечивает энергию вращения, а машина обеспечивает давление (давление прижима), необходимое для установки. Винтовой фундамент вращается (ввинчивается) в землю, чтобы продвинуться на одно шаговое расстояние за оборот. Спиральные основания можно полностью раздвигать; так что винтовые пластины могут быть установлены на любую заданную глубину опоры.

Винтовой фундамент может использоваться для противодействия как подъемным, так и сжимающим нагрузкам.Установленные на нужную глубину и крутящий момент, винтовые пластины служат отдельными несущими элементами для поддержки нагрузки. Центральный вал, который передает крутящий момент во время установки, теперь передает осевую нагрузку на винтовые пластины. Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.

Зачем нужны спиральные фундаменты?

Низкие затраты на мобилизацию: Винтовые фундаменты обычно устанавливаются с помощью небольшого оборудования, такого как обратная лопата с резиновыми колесами.Это исключает высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, бурильных валов или шнековых свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовой фундамент лучшим выбором.

Расширяющиеся грунты: Несущие плиты винтовых фундаментов обычно располагаются ниже глубины сезонных колебаний влажности. Сила разбухания на валу прямо пропорциональна площади поверхности контакта между почвой и валом.Поскольку винтовые фундаменты имеют меньшие валы, чем обычные сваи, подъемные силы меньше.

Круглогодичная установка: Винтовой фундамент можно устанавливать в любую погоду, потому что не требуется бетон или раствор. Это позволяет работать без перерыва.

Временные конструкции: Спиральные основания можно удалить, изменив процесс установки в обратном порядке. Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити винтовые фундаменты использовались для поддержки временных трибун и судейских кабин на различных объектах, а также огромных информационных знаков, информирующих посетителей о событиях.

Ремонтные работы: Самый большой сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные основания. Они могут дополнять или заменять существующие фундаменты, поврежденные дифференциальной осадкой, растрескиванием, пучением или общим разрушением фундамента. Винтовые фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в ограниченном внутреннем пространстве. Работа является малотравматичной, с минимальным ущербом для ландшафтного дизайна или разрушением для жильцов здания.

Анализ осуществимости

Нагрузки: Расчетные нагрузки сжатия и растяжения для винтовых фундаментов находятся в диапазоне 12.5 и 50 тонн. Грунт обычно является ограничивающим фактором, поскольку количество и размер спиральных оснований можно варьировать в зависимости от области применения.

Грунты: спиральные фундаменты могут быть установлены в грунтах с числом ударов (N-значение) менее 80 ударов на фут 2-дюймового пробоотборника в соответствии с ASTM D-1586. Недостатком винтовых фундаментов является то, что они не могут быть установлены в прочную скалу или очень твердую плотную почву с силой более 80 ударов на фут.

Теория дизайна

Существует несколько методов проектирования спиральных фундаментов и прогнозирования их характеристик под нагрузкой.Двумя из этих методов являются несущая способность и корреляция крутящего момента.

Несущая способность

Общее уравнение несущей способности Терзаги предполагает, что общая несущая способность винтового основания, при растяжении или сжатии, равна сумме грузоподъемности каждой отдельной винтовой пластины. Рассчитав несущую способность грунта и применив ее к отдельным участкам спиральных пластин, определите несущую способность спирали. Метод несущей способности достаточно хорошо предсказывает несущую способность при наличии адекватных данных о грунте.Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.

Корреляция крутящего момента

Эмпирическая взаимосвязь между крутящим моментом при установке и грузоподъемностью считается важнейшим признаком винтовых фундаментов. Взаимосвязь такова: по мере того, как винтовой фундамент устанавливается (привинчивается) во все более плотную / твердую почву, сопротивление установке (называемое энергией установки или крутящим моментом) увеличивается.Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного винтового фундамента. Взаимосвязь может быть описана следующим уравнением:

QU = Kt x T

QU = Максимальная вместимость винтовой сваи

Kt = Эмпирический коэффициент крутящего момента

T = средний монтажный крутящий момент

Значение Kt может варьироваться от 3 до 20 футов, в зависимости от условий почвы и проектных параметров (в основном, размера вала).Для вала квадратного сечения оно обычно составляет от 10 до 20. Для вала трубы оно обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод управления производством во время установки.

Проверка емкости

Инженер может использовать соотношение между крутящим моментом установки и допустимой нагрузкой, чтобы установить критерии минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для трубчатого вала с наружным диаметром 32 дюйма] обычно дают консервативные результаты.Для крупных проектов можно использовать программу испытаний под нагрузкой перед производством, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих проектных грунтов.

Другие проблемы дизайна

Фактор безопасности: Для сжимающих нагрузок коэффициент безопасности 2 исторически был достаточен для учета неизбежных неопределенностей в почве, установке и производстве. В некоторых случаях, как в случае с анкерными креплениями для удержания грунта, коэффициент запаса прочности может быть меньше единицы.5.

Расстояние между спиральными основаниями: Рекомендуемое межцентровое расстояние между соседними спиральными основаниями в пять раз больше диаметра самой большой спирали. Абсолютный минимальный интервал составляет три диаметра. Требования к минимальному расстоянию применяются только к винтовой пластине, что означает, что центральный вал может быть поврежден для получения необходимого расстояния.

Помощь в проектировании: Для получения помощи при проектировании на любом этапе процесса проектирования, включая расчет емкости, выбор винтового фундамента, коррозию, проблемы с продольным изгибом и продольным изгибом, а также технические характеристики, обратитесь к местному установщику или дистрибьютору спирального фундамента.Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.

Торги

Если на конкретном участке известна удовлетворительная информация о грунтах, подрядчик может единовременно предложить винтовые фундаменты или анкеры, независимо от длины. Паушальные ставки популярны среди владельцев, потому что цена известна заранее.

Цена за фундамент с добавлением / вычетом ставки обычно используется, когда информация о грунте практически отсутствует.Это, наверное, самый распространенный вид контракта. Используется заранее определенная длина заявки с добавлением / вычетом суммы на линейный фут, чтобы учесть изменения в геологических условиях.

Установка коммерческих винтовых свай — Системы восстановления фундамента

Для нового строительства и модернизации глубоких фундаментов компания Foundation Recovery Systems использует винтовые сваи как при растяжении, так и при нагрузке сжатия.

Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции.Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи до несущих пластов и достижения проектной глубины и грузоподъемности. Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации. К винтовым сваям прилагается крутящий момент, чтобы закрепить их в земле.

Спецификаторы часто используют термины винтовые сваи, винтовые сваи, спиральные опоры, спиральные анкеры, спиральные опоры и спиральные анкеры как синонимы.Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

Преимущества спиральных фундаментных систем

  • Альтернатива высокопрочных глубоких фундаментов.
  • Установка для любых погодных условий — Винтовые сваи могут устанавливаться при неблагоприятных погодных условиях и при отрицательных температурах.
  • Устанавливается в зонах ограниченного или ограниченного доступа — оборудование и приводные головки могут быть рассчитаны по размеру в соответствии с проектными нагрузками, а также доступом к месту.
  • Установка без вибрации — В отличие от традиционных забивных свай или вариантов улучшения грунта с набивным заполнителем, вращательная установка винтовых свай не вызывает вибраций грунта.
  • Быстрая установка без образования грунта — Винтовые сваи не поднимают грунт на поверхность. Следовательно, нет никаких затрат на транспортировку или утилизацию.

Соображения по конструкции

Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт.Чтобы одна лопасть не создавала значительных нагрузок на несущий грунт соседней лопасти, винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи. Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах примерно двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении. Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.

Множественные сваи должны иметь расстояние между центрами на глубине спирали не менее четырех (4) диаметров самой большой спиральной лопасти (ICC-ES AC358).Вершины свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Самая верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати (12) диаметров ниже поверхности земли (ICC-ES AC358) для приложений с натяжением.

ОПРЕДЕЛЕНИЕ МОЩНОСТИ

Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:

Qu = ∑ [А · ч (cNc + qNq)]

Где:

Qu

=

Максимальная нагрузка на сваю (фунты)

Ач

=

Площадь отдельной спиральной пластины (фут2)

с

=

Эффективное сцепление с грунтом (фунт / фут2)

Nc

=

Коэффициент безразмерной несущей способности = 9

кв.

=

Эффективное вертикальное давление вскрыши (фунт / фут2)

Nq

=

Безразмерный коэффициент несущей способности

Qu

=

Максимальная вместимость сваи (фунты)

Ач

=

Площадь отдельной спиральной пластины (фут2)

с

=

Эффективное сцепление с грунтом (фунт / фут2)

Nc

=

Коэффициент безразмерной несущей способности = 9

кв.

=

Эффективное вертикальное давление вскрыши (фунт / фут2)

Nq

=

Безразмерный коэффициент несущей способности

Qu

=

Максимальная вместимость сваи (фунты)

Ач

=

Площадь отдельной спиральной пластины (фут2)

с

=

Эффективное сцепление с грунтом (фунт / фут2)

Nc

=

Коэффициент безразмерной несущей способности = 9

кв.

=

Эффективное вертикальное давление вскрыши (фунт / фут2)

Nq

=

Безразмерный коэффициент несущей способности

Параметры общего напряжения следует использовать для кратковременных и переходных нагрузок, а параметры эффективного напряжения следует использовать для длительных, постоянных нагрузок.Коэффициент запаса прочности, равный 2, обычно используется для определения допустимой несущей способности грунта, особенно если во время установки винтовой сваи контролируется крутящий момент.

При проектировании винтового свайного фундамента необходимо учитывать множество факторов, как и других альтернатив глубоких фундаментов. Мы рекомендуем, чтобы проектирование винтовой сваи выполнялось опытным инженером-геотехником или другим квалифицированным специалистом.

Корреляция с крутящим моментом при установке — еще один хорошо задокументированный и принятый метод оценки несущей способности винтовой сваи.Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.

Qu =

тыс. Т.

Где:

Qu

=

Максимальная вместимость сваи (фунты)

К

=

Отношение мощности к крутящему моменту (фут-1)

т

=

Момент затяжки (фут-фунт)

Qu

=

Максимальная вместимость сваи (фунты)

К

=

Отношение мощности к крутящему моменту (фут-1)

т

=

Момент затяжки (фут-фунт)

Qu

=

Максимальная вместимость сваи (фунты)

К

=

Отношение мощности к крутящему моменту (фут-1)

т

=

Момент затяжки (фут-фунт)

Отношение грузоподъемности к крутящему моменту не является постоянным и зависит от грунтовых условий и размера ствола сваи.Лучший способ определить значения K для конкретного проекта — это нагрузочные испытания с использованием предложенной конфигурации спиральной сваи и спиральной лопасти. Однако ICC-ES AC358 предоставляет значения K по умолчанию для различных диаметров ствола сваи, которые можно использовать консервативно для большинства грунтовых условий. Значение по умолчанию для системы спиральных свай модели 288 (диаметр 2 7/8 дюйма) — K = 9 фут-1.


Свяжитесь с нами, чтобы обсудить ваш проект Helical Foundation

Мы обслуживаем Большой Канзас-Сити и Миссури, в том числе St.Луис, Колумбия, Моберли, Спрингфилд и весь Центральный Миссури и Восточный Канзас. Свяжитесь с нами сегодня для бесплатного осмотра при ремонте фундамента!


часто задаваемых вопросов — Американская компания по установке винтовых опор

Сколько стоит установка винтовых опор?
Стоимость установленной винтовой опоры резко варьируется в зависимости от необходимой опоры, грунта, встречающегося на площадке, и множества других факторов. Однако обычно можно ожидать, что установленная плата за сваю составит от 400 до 2000 долларов за легконагруженные конструкции.

Что такое винтовая опора?
Винтовые сваи, также известные как винтовые или винтовые сваи, получили свое название от основного метода обеспечения поддержки нагрузки посредством сжатия или растяжения, прилагаемого к стальному валу с одной или несколькими прикрепленными круглыми пластинами, которые напоминают спираль.

Работают ли винтовые опоры?
Винтовые опоры подходят для множества применений и превосходят в нескольких областях альтернативные варианты опор глубокого фундамента.

Насколько глубоко уходят винтовые опоры?
Винтовые опоры должны быть спроектированы таким образом, чтобы обеспечивать адекватную опору с учетом требуемых расчетных нагрузок.Требуемая глубина опоры может сильно варьироваться в зависимости от расчетных нагрузок для предлагаемой конструкции, а также от профиля почвы, встречающегося на строительной площадке.

Какой вес может выдержать винтовая опора?
Винтовые опоры могут быть спроектированы так, чтобы выдерживать любые необходимые нагрузки. Эти варианты могут включать группы или массивы опор в зависимости от требуемой опоры и доступной опоры грунта.

Из чего сделаны винтовые сваи?
Наши винтовые сваи изготовлены из высококачественной стали, соответствующей стандарту ASTM.

Как долго прослужат винтовые сваи?
Винтовые сваи обычно рассчитаны на срок службы, по крайней мере, такой же, как срок службы конструкций, которые они поддерживают.

Как работают винтовые сваи?
Винтовые сваи обеспечивают опору, как и большинство типичных вариантов глубокого фундамента. Поддержка прочности на сжатие со стороны винтовых опор обеспечивается за счет площади поверхности спиралей, прикрепленных к валу сваи, при очень небольшом трении на валу. Прочность на растяжение также обеспечивается сопротивлением вытягиванию с поверхности винтовых пластин, прикрепленных к валу сваи.

Какой тип фундамента лучше всего подходит для песчаной почвы?
Мы рекомендуем, чтобы на всех участках было завершено геотехническое исследование, чтобы определить, какой вариант является наиболее подходящим для участка с песчаной почвой. На выбор типа фундамента, наиболее подходящего для выбранной строительной площадки, может повлиять множество факторов.

Сколько нужно опор под фундамент?
Опоры спроектированы как часть проекта фундамента, выполненного инженером-строителем.Количество требуемых опор будет варьироваться в зависимости от размера конструкции, типа конструкции, количества этажей, доступной грунтовой опоры и всего
углов здания, и это лишь некоторые из них. Для легконагруженной конструкции площадью около 2 000 квадратных футов с хорошей опорой на грунт под ней обычно можно ожидать около 50 опор, плюс-минус 10.

Чем винтовые опоры по сравнению с просверленными бетонными опорами?
С точки зрения стоимости винтовые опоры обычно немного больше, чем просверленные шахтные бетонные опоры.С учетом сроков строительства винтовые опоры могут быть установлены и сразу же выдерживают нагрузки. Бетонным опорам требуется как минимум 7 дней для отверждения до 75%, прежде чем они будут поддержаны какой-либо нагрузкой. С точки зрения установки бетонные опоры не будут работать в очень песчаных почвах и потребуют обсадных труб, если присутствуют грунтовые воды и их нельзя откачать в достаточной степени перед укладкой бетона. Ни песчаные почвы, ни грунтовые воды не влияют на установку винтовых опор.

Как далеко друг от друга находятся опоры фундамента?
Расстояние между опорами рассчитывается с учетом желаемой площади здания и типа фундамента.Для слабо нагруженных конструкций это обычно может составлять от 10 до 12 футов для плиты на горизонтальном фундаменте и от 15 до 20 футов для подвесного фундамента.

Для чего используются винтовые сваи?
Винтовые сваи используются для обеспечения глубокой опоры фундамента, поддержки боковой нагрузки или сопротивления растяжению при нагрузке.

Где купить винтовые опоры?
Мы предлагаем инженерные решения для винтовых опор, которые включают в себя проект фундамента, расчет нагрузки, материалов и трудозатрат.Позвоните сегодня, чтобы узнать бесплатное предложение! 866-435-4225

Винтовые сваи: Практическое руководство по проектированию и установке

Предисловие.

Предисловие.

Благодарности.

Глава 1 Введение.

1.1 Основные характеристики.

1.2 Терминология.

1.3 Изобретение.

1.4 Ранние патенты США.

1.5 Срока использования.

1.6 Современные приложения.

1.7 Экологическая устойчивость.

Глава 2 Установка.

2.1 Оборудование.

2.2 Общие процедуры.

2.3 Специальные процедуры.

2.4 Техника безопасности при установке.

2.5 Измерение крутящего момента.

2.6 Калибровка крутящего момента.

2.7 Полевая проверка.

Глава 3 Основы геотехники.

3.1 Разведка недр.

3.2 Сопротивление проникновению поля.

3.3 Классификация почв.

3,4 Коренная порода.

3.5 Пригодность для площадки.

3,6 Прочность на сдвиг.

Глава 4 Несущая способность.

4.1 Расстояние между спиралями.

4.2 Метод индивидуального подшипника.

4.3 Метод цилиндрического сдвига.

4.4 Анализ предельных состояний.

4,5 Адгезия вала.

4.6 Метод LCPC.

4,7 Прогиб сваи.

4.8 Простое продольное изгибание.

4.9 Продвинутая устойчивость.

4.10 Перетащите вниз.

Глава 5 Вытягивающая способность.

5.1 Теоретическая вместимость.

5.2 Минимальное встраивание.

5.3 Влияние грунтовых вод.

5,4 Групповая эффективность.

5.5 Структурная способность.

5.6 Циклическая загрузка.

Глава 6 Отношение мощности к крутящему моменту.

6.1 Ранние эмпирические работы.

6.2 Новое имперское обоснование.

6.3 Энергетическая модель.

6.4 Простая модель трения вала.

6.5 Другие теоретические методы.

6.6 Меры предосторожности.

6.7 Разведка с помощью винтовой сваи.

Глава 7 Испытания осевой нагрузкой.

7.1 Сжатие.

7.2 Напряжение.

7.3 Процедуры загрузки.

7.4 Интерпретация результатов.

7.5 Прочие интерпретации.

Глава 8 Надежность и определение размеров.

8.1 Фактор безопасности.

8.2 Размер спирали.

8.3 Компьютерное определение размеров.

8.4 Статистика.

8.5 Регулировка на месте.

8.6 Надежность.

Глава 9 Расширяющееся сопротивление грунту.

9.1 Расширяющиеся почвы.

9.2 Фундаменты на обширных грунтах.

9.3 Активная зона.

9.4 Конструкция свай.

9.5 Условие досрочного отказа.

Глава 10 Сопротивление боковой нагрузке.

10.1 Анализ жестких свай.

10.2 Анализ гибких свай.

10.3 Группы свай.

10.4 Влияние пластин косозубого подшипника.

10.5 Влияние муфт.

10.6 Испытания боковой нагрузки.

10.7 Эмперические результаты.

10.8 Боковые ограничивающие системы.

10.9 Сейсмостойкость.

Глава 11 Коррозия и ожидаемый срок службы.

11.1 Основы коррозии.

11.2 Гальваническая коррозия.

11.3 Цинковые покрытия.

11.4 Пассивность.

11,5 Порошковое покрытие.

11.6 Расчетный срок службы.

11.7 Расходные аноды.

11.8 Специальные темы.

Глава 12 Фундаментальные системы.

12.1 Базовый план фундамента.

12.2 Нагрузки на фундамент.

12.3 Конструкция заглушки сваи.

12.4 Изготовленные заглушки для свай.

12,5 Мосты и тротуары.

12.6 Бетонное проектирование.

12.7 Боковые распорки.

Глава 13 Системы заземления.

13.1 Боковое давление земли.

13.2 Подпорные стены.

13.3 Опалубка при выемке грунта.

13.4 Обшивка древесины.

13,5-спиральные гвозди для грунта.

13.6 Градация и осушение.

13.7 Последующее натяжение.

13,8 Ремонт стен.

Глава 14 Поддерживающие системы.

14.1 Ремонт фундамента.

14.2 Опорные кронштейны.

14.3 Поворотные распорки.

14.4 Опора перекрытия.

Раскопки с раскосами 14,5.

Глава 15 Экономика.

15.1 Стоимость и доступность.

15.2 Экономика фонда.

15.3 Измерение и оплата.

Глава 16. Проприетарные системы.

16.1 Системы затирки.

16.2 Анкеры грунтовые.

16.3 Специальные формы спиралей.

16.4 Базовые системы.

16,5 Повышенное боковое сопротивление.

16,6 Композитные сваи.

16.7 Специальные муфты.

16.8 Дальнейшее развитие.

Глава 17 Строительные нормы и правила.

17.1 IBC 2006.

17.2 IBC 2009.

17.3 Отчеты об оценке продукции.

17.4 Разработка критериев AC358.

17.5 Новые критерии оценки.

17.6 Предстоящие коды.

Приложение A. Общие символы и сокращения.

Приложение B. Краткое изложение предшествующего уровня техники.

Приложение C. Результаты нагрузочных испытаний.

Приложение D. Номенклатура.

Глоссарий терминов.

Библиография.

Индекс.

Винтовые сваи для морского строительства

Текущие расходы на строительство или реконструкцию торговых гаваней, причалов и причалов значительны. Разработчики и заинтересованные стороны, заботящиеся о затратах, должны учитывать жизненный цикл своих активов.Увеличить жизненный цикл таких проектов строительства и ремонта морских дамб / переборок; Строители, архитекторы и морские инженеры-строители рекомендуют использовать анкерные системы с винтовыми сваями. Стоимость жизненного цикла наших спиральных свай, оцинкованных методом горячего погружения, ниже, чем у деревянных, стальных или бетонных свай в определенных областях применения.

Помимо превосходной прочности винтовых / винтовых свай «Chance», владельцы и застройщики марин также извлекут выгоду из исключительных качеств наших винтовых анкеров для винтовых свай и стяжных анкеров.Их одинаковый размер и исключительное разнообразие обеспечивают устойчивость к гниению и ржавчине, что дополняет общую стоимость ремонта и обновления объекта. Строительство и реставрация с помощью наших винтовых свай и анкеров гарантируют, что ваш проект будет разработан с использованием новейших технологий и изобретательности.

Для проектов крупных морских дамб / переборок также значительно повысится эффективность наших винтовых свай и спиральных анкеров с анкерным креплением. Они делают установку дополнительных анкеров-анкеров гораздо лучшим выбором для стабилизации дамбы при разрушении дамбы / переборок.Во многих случаях винтовые анкеры можно забивать под существующими сложными ландшафтами, зрелыми ландшафтами и подземными коммуникациями, что значительно снижает затраты на ремонт. Анкерные анкерные болты
превосходят традиционные анкеры из стали / бетона, поскольку они устраняют необходимость в выемке грунта и могут быть быстро установлены и испытаны под нагрузкой. Удерживающая способность пропорциональна установочному моменту каждого анкера.

Можно использовать дополнительную систему анкерного крепления на винтах, если бетонная дамба, стальной шпунт, виниловые панели и крышка находятся в хорошем состоянии.Вспомогательный винтовой анкер, после профессиональной установки и обслуживания, может продлить срок службы дамбы / переборки примерно на 10-15 лет. Если вы хотите максимально продлить срок службы вложенных средств и избавиться от беспокойства о замене дамбы или переборок в следующие 10 лет, 15 или 20 лет, укажите лучшее; Решения для прибрежных фундаментов.

ДОСКИ И ДОКИ

Сведите к минимуму строительство в чувствительных зонах, используя систему винтовых свайных фундаментов Coastal Foundation Solutions для тротуаров и доков.Тротуары и доки в уязвимых местах, таких как болота, заболоченные земли и песчаные дюны, можно легко модернизировать, используя винтовые сваи для опоры фундамента. Этот аспект позволяет наслаждаться окружающей природой, предлагая исключительное экологически безопасное решение, в котором воздействие строительства было бы разрушительным для окружающей среды.

Установка H.D.G. винтовые опоры для тротуаров исключают установку химически обработанных деревянных свай в ценных и уязвимых заболоченных местах. Винтовые сваи дощатого настила разрабатываются прибрежными инженерами во всех экологически чувствительных заповедниках по всей Флориде.

Обычно система дощатого настила состоит из винтовых опор, которые представляют собой 2 вала из горячеоцинкованной стали диаметром 7/8 дюйма с различными конфигурациями спиральных пластин на несущем конце каждой сваи. Специализированная головка с гидравлическим приводом помогает при установке сваи, когда она опускается в надежные несущие пласты.

Эта система с винтовыми сваями идеально подходит не только для этой цели, но и для многих других применений, требующих доступа и оборудования.

Небольшое оборудование, используемое для установки свай, сводит к минимуму воздействие на существующую растительность и листву.Эта конструкция также позволяет строить сверху вниз по конкретным проектам, что полностью исключает соприкосновение оборудования с ландшафтом заповедника.

Винтовые сваи

очень прочные и прослужат многие десятилетия. Винтовые сваи и анкерные болты всегда имеют горячеоцинкованное покрытие для обеспечения их долговечности.

РАЗМЕР

Мы поддерживаем парк гидравлических экскаваторов с соответствующими якорными приводами, чтобы справиться с любой задачей проекта. Редукторный двигатель с гидравлическим приводом, установленный на экскаваторе весом от 4000 до 50000 фунтов, используется для ввинчивания горячеоцинкованной винтовой сваи в почву при отслеживании крутящего момента.Максимальный крутящий момент отслеживается на протяжении всей процедуры установки с помощью цифрового индикатора крутящего момента.

Винтовые сваи — Служба Фонда Индианы

Микросваи, винтовые сваи и винтовые опоры в Индиане

Винтовые сваи — это заводская стальная фундаментная система, состоящая из центрального вала с одной или несколькими спиральными опорными пластинами, обычно называемыми лопастями или лопастями, приваренными к ведущей секции. Удлинительные валы с дополнительными спиральными лопастями или без них используются для расширения сваи на подходящие несущие грунты и для достижения проектной глубины и грузоподъемности.Кронштейны используются на вершинах свай для крепления к конструкциям, как при новом строительстве, так и при модернизации. Винтовые сваи продвигаются (вкручиваются) в грунт с приложением крутящего момента.

Термины винтовые сваи, винтовые сваи, винтовые опоры, винтовые анкеры, винтовые опоры и спиральные анкеры часто используются спецификаторами как взаимозаменяемые. Однако термин «опора» чаще относится к винтовой свае, нагруженной осевым сжатием, тогда как термин «анкер» чаще относится к винтовой свае, нагруженной осевым растяжением.

Соображения по конструкции

Винтовые сваи сконструированы таким образом, что большая часть осевой нагрузки сваи создается за счет опоры винтовых лопастей на грунт. Винтовые лопасти обычно расположены на расстоянии трех диаметров друг от друга вдоль вала сваи, чтобы одна лопасть не создавала значительных напряжений для несущего грунта соседней лопасти. Существенное влияние напряжения ограничивается «выпуклостью» грунта в пределах двух диаметров спирали от опорной поверхности в осевом направлении и одного диаметра спирали от центра вала сваи в поперечном направлении.Таким образом, каждая спиральная лопасть действует независимо в опоре вдоль вала сваи.

Множественные сваи должны иметь расстояние между центрами на глубине спирали, как минимум в четыре раза превышающей диаметр самой большой спиральной лопасти (ICC-ES AC358). Вершины свай могут быть ближе к поверхности земли, но установлены на расстоянии друг от друга, чтобы соответствовать критериям расстояния по глубине спирали. Для приложений с натяжением самая верхняя спиральная лопасть должна быть установлена ​​на глубину не менее двенадцати диаметров от поверхности земли (ICC-ES AC358).

Система спиральных свай, модель 287

Технические характеристики

  • Внешний диаметр (O.D.) = 2,875 ″
  • Толщина стенки = 0,203 ″
  • Предел текучести ствола сваи = 60 тыс. Фунтов на кв. Дюйм (мин.)
  • Сцепное оборудование: (2) ¾ ”болта класса 8 с гайками
  • Доступные диаметры лопастей спирали = 8 ″, 10 ″, 12 ″ и 14 ″
  • Толщина лезвия по спирали = 0,375 ″
  • Кронштейн новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимых значений сжатия до 60.0 тысяч фунтов)
  • Кронштейн для новой конструкции: (2) ¾ ”болта класса 8 с гайкой

Характеристики кронштейна

  • Кронштейн: Сварной элемент, изготовленный из стального листа толщиной 0,25 дюйма, 0,375 дюйма и 0,50 дюйма.
    Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
  • Наружная втулка: наружный диаметр 3,50 дюйма, толщина стенки 0,216 дюйма, длина 30 дюймов, с приваренным к одному концу буртиком втулки.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.).
  • Крышка кронштейна: 5.Пластина шириной 0 дюймов, длиной 9,0 дюймов и толщиной 1 дюйм с приваренным к одной стороне ограничивающим кольцом.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
  • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).

Система спиральных свай, модель 288

Технические характеристики

  • Внешний диаметр (O.D.) = 2,875 ″
  • Толщина стенки = 0,276 ″
  • Предел текучести ствола сваи = 60 тыс. Фунтов на кв. Дюйм (мин.)
  • Сцепное оборудование: (2) ¾ ”болта класса 8 с гайками
  • Доступные диаметры лопастей спирали = 8 ″, 10 ″, 12 ″ и 14 ″
  • Толщина лезвия по спирали = 0,375 ″
  • Кронштейн новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимой силы сжатия до 60,0 тысяч фунтов)
  • Кронштейн для новой конструкции: (2) ¾ ”болта класса 8 с гайкой

Характеристики кронштейна

  • Кронштейн: Сварной элемент толщиной 0,25 ″, 0.Стальной лист толщиной 375 дюймов и 0,50 дюйма.
    Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
  • Наружная втулка: наружный диаметр 3,50 дюйма, толщина стенки 0,216 дюйма, длина 30 дюймов, с приваренным к одному концу буртиком втулки.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.).
  • Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с приваренным к одной стороне ограничивающим кольцом.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
  • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).

Система спиральных свай, модель 350

Технические характеристики

  • Внешний диаметр (O.D.) = 3,5 ″
  • Толщина стенки = 0,313 ″
  • Предел текучести ствола сваи = 65 тысяч фунтов на квадратный дюйм (мин.)
  • Сцепное оборудование: (4) болта 1 дюйм класса 8 с гайками
  • Доступные диаметры лопастей спирали = 8 ″, 10 ″, 12 ″ и 14 ″
  • Толщина лезвия спирали = 0.375 ″
  • Кронштейн новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимой силы сжатия до 60,0 тысяч фунтов)

Характеристики кронштейна

  • Кронштейн: Сварной элемент, изготовленный из стального листа толщиной 0,25 дюйма, 0,375 дюйма и 0,50 дюйма.
    Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
  • Наружная втулка: наружный диаметр 3,50 дюйма, толщина стенки 0,216 дюйма, длина 30 дюймов, с приваренным к одному концу буртиком втулки.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.).
  • Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с приваренным к одной стороне ограничивающим кольцом.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
  • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный. Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).

Система спиральных свай, модель 450

Технические характеристики

  • Внешний диаметр (O.D.) = 4,5 ″
  • Толщина стенки = 0.337 ″
  • Предел текучести ствола сваи = 70 тыс. Фунтов на кв. Дюйм (мин.)
  • Сцепное оборудование: (4) болта 1-1 / 8 ”класса 8 с гайками
  • Доступные диаметры лопастей спирали = 8 ″, 10 ″, 12 ″ и 14 ″
  • Толщина спирального лезвия = ASTM A572, класс 50 x 3/8 дюйма толщиной
  • Кронштейн новой конструкции: квадратная пластина A36 ¾ ”x 6 ″ (для допустимой силы сжатия до 60,0 тысяч фунтов)

Характеристики кронштейна

  • Кронштейн: Сварной элемент из 0.Стальной лист толщиной 25, 0,375 и 0,50 дюйма.
    Предел текучести = 36 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 58 тысяч фунтов на квадратный дюйм (мин.).
  • Наружная втулка: наружный диаметр 3,50 дюйма, толщина стенки 0,216 дюйма, длина 30 дюймов, с приваренным к одному концу буртиком втулки.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 62 тысячи фунтов на квадратный дюйм (мин.).
  • Крышка кронштейна: пластина шириной 5,0 ″, длиной 9,0 ″ и толщиной 1 ″ с приваренным к одной стороне ограничивающим кольцом.
    Предел текучести = 50 тысяч фунтов на квадратный дюйм (мин.), Предел прочности на разрыв = 65 тысяч фунтов на квадратный дюйм (мин.).
  • Стержень с полной резьбой: диаметр 0,75 дюйма, длина 16 дюймов, оцинкованный.Марка B7, предел прочности на разрыв = 125 тысяч фунтов на квадратный дюйм (мин.).
900
Сводная информация о грузоподъемности винтовой сваи
Максимально допустимая грузоподъемность механического вала (3,5)
Коэффициент корреляции крутящего момента по умолчанию (6) 9 — т 1 ) Максимальный установочный момент (фут-фунт) Максимальный предельный крутящий момент, коррелированный с нагрузкой на грунт (6,7) Q u = K т XT
(тысячи фунтов)
Осевое сжатие (тысячи фунтов) Осевое напряжение (тысячи фунтов)
HA150 10 6,500 65.0 (8) 26,5 (1,8) 26,5 (1)
HA175 10 10 000 100,0 (8)

3 9125 8)
53,0 (1)
HP 287 9 5,600 50,4 46,4 (4) 23,612 9 7900 71.1 65,4 (4) 34,1 (2)
л.
  1. В соответствии с требованиями AISC, допустимая нагрузка для одинарных болтов Ø3 / 4 ″ (HA150) или (2) Ø3 / 4 ″ (HA175) класса 8 при двойном срезе.
  2. Регулируется подшипником в отверстиях для болтов.
  3. Производственные мощности включают запланированную потерю толщины стали из-за коррозии черной стали без покрытия.Запланированные потери толщины рассчитаны на период 50 лет в соответствии с ICC-ES AC358.
  4. Допустимые возможности сжатия основаны на непрерывном боковом ограничении грунта в грунтах с количеством ударов SPT ≥ 4. Сваи с открытыми свободными длинами или сваи, размещенные в более слабых или жидких грунтах, должны оцениваться инженером проекта в индивидуальном порядке.
  5. Указанная механическая грузоподъемность относится только к валу. Производительность системы также не должна превышать установленную нагрузочную способность с учетом крутящего момента или значения, указанные в соответствующих таблицах грузоподъемности кронштейнов.
  6. Перечисленные по умолчанию коэффициенты Kt являются широко признанными отраслевыми стандартами. В целом они консервативны и соответствуют тем, которые перечислены в ICC-ES AC358. Коэффициенты K t для конкретного объекта могут быть определены для данного проекта с помощью полномасштабных нагрузочных испытаний.
  7. Указанная вместимость грунта является предельными значениями при максимальном крутящем моменте установки. Допустимые значения несущей способности почвы получаются путем деления конечных значений на соответствующий коэффициент безопасности (FOS). FOS обычно принимается равным 2.0, хотя более высокий или более низкий FOS может рассматриваться по усмотрению проектировщика винтовой сваи или в соответствии с требованиями местных норм.
  8. Квадратные шахтные сваи могут использоваться для сжатия грунтовых профилей, обеспечивающих достаточную непрерывную боковую поддержку; например, в грунтах с количеством ударов SPT ≥ 10. Даже в этих более прочных грунтовых условиях следует учитывать анализ продольного изгиба с учетом неоднородностей и потенциальных эксцентриситетов, создаваемых муфтами

Определение вместимости

Предел несущей способности винтовой сваи можно рассчитать, используя традиционное уравнение несущей способности:

Q u = ∑ [A h (cN c + qN q )]

3) N q (футы 2 )
Где:
Q u = Максимальная нагрузка на сваю (фунты)
A ч = Площадь отдельной спиральной пластины (футы 2 )
в = Эффективное сцепление с грунтом (фунт / фут 2 )
N c = Безразмерный коэффициент несущей способности = 9
г = Эффективное вертикальное давление вскрыши (фунт / фут 2 )
N q = Безразмерный коэффициент несущей способности
Q u = Предельная нагрузка сваи (фунты) A ч = Площадь отдельной спиральной пластины (футы 2 ) c Эффективное сцепление с грунтом (фунт / фут 2 ) Н c = Коэффициент безразмерной несущей способности = 9 q = Эффективное вертикальное давление покрывающей породы (фунт / фут 912 = Безразмерный коэффициент несущей способности
Q u = Предельная грузоподъемность сваи (фунты)
A h
c = Эффективное сцепление с грунтом (фунт / фут 2 )
N c = Коэффициент безразмерной несущей способности = 9
q = Эффективное вертикальное давление покрывающих пород (фунт / фут 2 )
Н q = Безразмерный коэффициент 9026

Параметры общего напряжения следует использовать для кратковременных и переходных нагрузок, а параметры эффективного напряжения следует использовать для длительных, постоянных нагрузок.Коэффициент запаса прочности, равный двум, обычно используется для определения допустимой несущей способности грунта, особенно если во время установки винтовой сваи контролируется крутящий момент.

Как и другие альтернативы глубокому фундаменту, при проектировании винтового свайного фундамента необходимо учитывать множество факторов. GroundWorks рекомендует, чтобы проектирование винтовой сваи выполнялось опытным инженером-геологом или другим квалифицированным специалистом.

Еще один хорошо задокументированный и принятый метод оценки несущей способности винтовой сваи — корреляция с крутящим моментом при установке.Проще говоря, сопротивление скручиванию, возникающее при установке винтовой сваи, является мерой прочности грунта на сдвиг и может быть связано с несущей способностью сваи.

Q u = КТ

Где:
Q u = Максимальная нагрузка на сваю (фунты)
К = Отношение мощности к крутящему моменту (фут -1 )
т = Момент затяжки (фут-фунт)
Q u = Предельная нагрузка на сваю (фунты) K = отношение крутящего момента (футы -1 ) T = Момент затяжки = фут-фунт)
Q u = Предельная нагрузка на сваю (фунты)
K = Отношение нагрузки к крутящему моменту (фут — 1 )
= Момент при установке (фут-фунт)

Отношение мощности к крутящему моменту не является постоянным и зависит от условий почвы и размера ствола сваи.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
