Монтаж винтовых свай

Расчет для установки свайно-винтового фундамента

Перед установкой свай необходимо провести корректный расчет фундамента. Расчет свайно-винтовых фундаментов в России производится по СНиП 2.02.03-85 «Свайные фундаменты». Это довольно габаритный документ, содержащий в себе всю необходимую методологию расчета и технологические указания по строительству свайных фундаментов.

Обязательным этапом, предваряющим монтаж винтовых свай, является предварительное инженерно-геологическое изыскание на строительном объекте, где будет возведено здание. Предметом изыскания являются: фактура и структура грунта, уровень залегания грунтовых вод, характер ландшафта местности, климатические условия и пр.

Дальнейшим объектом исследования является проект будущего здания. Исходя из произведенных на его основе расчетов, с поправкой на данные инженерно-геологического изыскания, разрабатывается план будущего фундамента. Расчет установки свайно-винтового фундамента, несмотря на кажущуюся простоту технологии, требует наличия соответствующей квалификации и реального опыта внедрения таких решений в строительные проекты. Ошибка, допущенная на стадии проектирования фундамента, может обойтись очень дорого.

Монтаж винтовых свай

Основные этапы установки свайно-винтового фундамента:

1. Привязка проекта здания к строительному участку и разметка свайного поля

Важные технологические допуски: отклонение фактического положения свай от проектного не должно превышать 20-30% их диаметра

2. Разработка приямков для установки винтовых свай

Разработка приямков на глубину 0,5м. или на глубину промерзшего грунта в том случае, если монтаж осуществляется в зимний сезон

3, Установка винтовых свай, начиная с угловой сваи и далее, согласно плану фундамента

Важные технологические допуски: глубина первоначальной установки свай должна быть равна не менее 4-5 диаметров лопасти

4. Монтаж винтовых свай вручную или машинным методом

Важные технологически допуски: глубина залегания лопастей свай должна быть ниже уровня промерзания грунта (определяется согласно СНиП 23-01-99 «Строительная климатология»), вертикальность погружения сваи в грунт (определяется с помощью гидравлического уровня или геодезического прибора, допустимое отклонение – 2% от длины сваи)

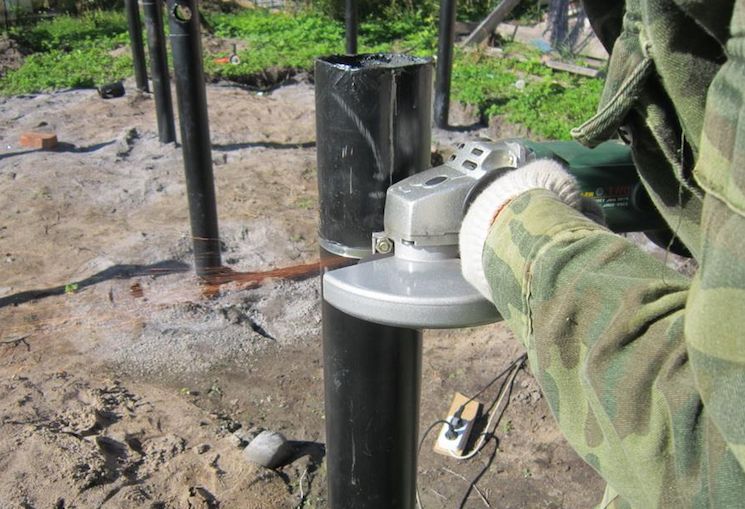

5.

Важные технологические допуски: геометрически выдержанная горизонталь подрезки, контроль осуществляется с помощью геодезического прибора

6. Бетонирование внутренних полостей установленных свай

Бетонирование внутренних полостей свай. Осуществляется для вытеснения кислорода из внутренней полости сваи и предотвращает коррозию изнутри

7. Разработка опорной конструкции фундамента

Разработка опорной конструкции – заключается в приваривании оголовков и установки ростверка согласно плану фундамента

Монтаж винтовых свай вручную

Установка винтовых свай вручную осуществляется с помощью длинного рычага, продеваемого в сваю через технологические отверстия (впоследствии срезаются). Необходимый крутящий момент обеспечивается регулировкой длины рычага. Для ручного монтажа винтовых свай задействуется двое рабочих.

Преимущества монтажа винтовых свай вручную:

• возможность установки свайно-винтового фундамента в сложных условиях, где машинный доступ затруднен;
• при монтаже свай более точно выдерживается вертикаль погружения  в грунт .

Машинная установка винтовых свай

Машинное вкручивание свай осуществляется с помощью краново-манипуляторной установки. Для осуществления машинной установки винтовых свай необходимо обеспечить подъезд машины ко всем точкам проектируемого фундамента.

Преимущества машинного монтажа по сравнению с установкой свай вручную:

• Оперативность установки свайно-винтового фундамента: на монтаж свай уходят считанные минуты на штуку.

Контроль качества установки свайно-винтового фундамента

После того, как монтаж свай выполнен, важно проконтролировать его соответствие технологическим допускам. Ошибки, допущенные на стадии установки свайного фундамента обойдутся много дороже, будучи замеченными уже при эксплуатации здания. Корректность расчета и грамотный в инженерном плане монтаж винтовых свай является залогом длительной и беспроблемной эксплуатации будущего здания.

Ознакомиться с продукцией завода винтовых свай ККМЗ вы можете в этом разделе, посмотреть актуальную информацию о стоимости и наличии винтовых свай можно в прайс-листе завода.

Если этот материал не ответил на все ваши вопросы о процедуре монтажа винтовых свай и установки свайно-винтового фундамента, вы можете совершенно бесплатно проконсультироваться у специалиста нашего предприятия по телефону контакт-центра.

Удачного строительства!

Установка и монтаж винтовых свай

Одним из основных видов производственной деятельности ООО ««АнкорБурСтрой»» является изготовление и монтаж винтовых свай. Свайные фундаменты являются наиболее технологичной, доступной по цене и функциональной конструкцией.

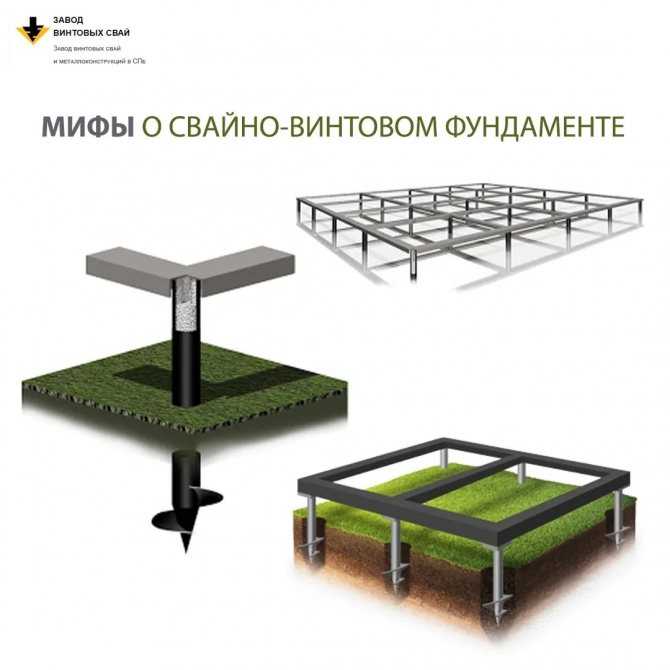

Устройство винтовой сваи представляет собой металлическую трубу с буром в виде лопасти. Геометрия концевой части такова, что при завинчивании вместе с погружением в грунт происходит его уплотнение. Это увеличивает несущую способность, придаёт устойчивость трубе. Фундамент после установки расчётного количества одинаковых по размерам винтовых свай объединяется обвязкой в единую систему и служит надёжным основанием для остальных конструктивных элементов.

Комплектация, монтаж, обвязка — всё, что требуется для устройства недорогого фундамента из винтовых свай. Его несущей способности вполне достаточно для строительства:

• малоэтажных зданий жилого и производственного назначения;
• садовых, дачных, хозяйственных строений;
• малых архитектурных форм;
• заборов, ограждений;
• надводных сооружений;
• одиночных опор под рекламные конструкции.

Кроме того, с помощью установки винтовых свай можно укрепить существующий фундамент.

С помощью монтажа винтовых свай можно получить надёжный фундамент, цена которого, при той же несущей способности, будет существенно ниже, чем у аналогичных сооружений, выполненных из других материалов. К бесспорным преимуществам завинчивающихся труб следует отнести:

• высокую скорость установки винтовых свай;
• отсутствие отрицательного влияния на окружающую среду, ландшафт местности;
• сохранение целостности грунта в пределах строительной площадки;
• всесезонность работ по монтажу винтовых свай;
• длительный срок службы — более 100 лет, который рассчитывается от толщины стенки трубы (коррозия 0,02 мм в год).

Сотрудничество с ООО ««АнкорБурСтрой»» предпочтительно тем, что наши предложения не ограничиваются только монтажом винтовых свай, мы осуществляем «нулевой цикл» строительства с готовностью под ключ.
Кроме того, имеется возможность выполнения отдельных этапов работ, изготовления и продажи готовых конструкций с учётом требований заказчика, предоставления услуг с использованием бурильно-крановой машины (ямобура), составления проектно-сметной документации.

Если вам необходимо закрутить винтовые сваи, обязательно свяжитесь с нами!

Компания «АнкорБурСтрой» предлагает Вам полный спектр услуг при аренде ямобура, а так же установку и монтаж винтовых свай. Высокое качество при разумных ценах!

Для заказа монтажа винтовых свай свяжитесь с нами по форме обратной связи, номеру телефона +7-927-712-60-99 или электронной почте.

| Услуги по установке винтовых свай в Великобритании

Винтовые сваи устанавливает ряд мини-свай, включая винтовые сваи, CFA, забивные и шнековые сваи со стальным кожухом

Наша цель в ООО «Винтовые сваи» — обеспечить максимально профессиональное, надежное и персональное обслуживание! Наши подрядчики по винтовым сваям предоставляют услуги по всей юго-восточной части Великобритании нашим клиентам. Многие из них являются постоянными клиентами, которые ценят, что винтовые сваи, которые мы поставляем, соответствуют самым высоким отраслевым стандартам.

Винтовые сваи (также известные как винтовые сваи или анкерные сваи) обеспечивают более быструю, чистую установку без вибрации. Как специализированный подрядчик с отличной репутацией, наши высококвалифицированные специалисты устанавливают спиральные фундаментные системы с минимумом беспорядка и сбоев.

Если для вашего проекта требуется специальный фундамент, ответом могут стать винтовые сваи. Это позволяет легко устанавливать свайные фундаменты для новых конструкций рядом с существующими конструкциями и для новых строительных проектов.

Вам нужна помощь с проектом установки винтовых свай? ООО «Винтовые сваи» предлагает полный пакет фундаментов для коммерческих и жилых помещений. Мы можем предоставить все конструкции, оборудование и материалы, необходимые для выполнения вашего проекта по установке свай или опор.

Для получения дополнительной информации или запроса коммерческого предложения позвоните по телефону 01692 538000 или по электронной почте [email protected] . Наши обычные часы работы: с 9:00 до 17:30 с понедельника по субботу (воскресенье выходной).

Преимущества установки винтовых свай

Винтовые сваи обладают многими преимуществами по сравнению с обычными забивными (или нарезными) сваями. быстро устанавливаются, их можно использовать для нагружения как на сжатие, так и на растяжение. они могут быть установлены в любых погодных условиях, так как нет необходимости в бетоне. кроме того, благодаря модульной конструкции их можно устанавливать и снимать в местах с ограниченным доступом.

Быстрая установка – экономия времени и денег сегодня

Не нужно убирать почву, полезно в загрязненной земле, экономит затраты на захоронение отходов.

Не требуется бетон или насос. Не требует вывоза мусора, полезен в загрязненном грунте, экономит затраты на захоронение отходов

Нагрузку можно прикладывать сразу после установки.

Простота удаления, когда он больше не нужен — отлично подходит для временного использования.

Экономичное решение для рыхлых или осыпающихся грунтов, особенно при высоком уровне грунтовых вод.

Возможность установки в непосредственной близости от существующих конструкций.

Возможность установки в непосредственной близости от существующих конструкций.

Нулевая вибрация.

Меньший углеродный след.

Минимальный уровень шума.

Часто задаваемые вопросы

О компании «Винтовые сваи»

За последние 30 лет мы установили около 250 000 погонных метров свай на более чем 4 000 объектах.

ООО «Винтовые сваи» предлагает полный комплект винтовых свайных фундаментов. Наши квалифицированные и опытные инженеры предоставят необходимые проекты, оборудование и материалы для вашего проекта. От выбора проекта до правильной спецификации винтовых свай, мы являемся экспертами, которые вам нужны!

Более 10 лет мы занимаемся установкой различных винтовых свайных фундаментов. Метод установки, а также гидравлическая головка, которую мы используем, одобрены CE. Винтовые сваи, которые мы поставляем, соответствуют спецификациям ISO 9001.

Независимо от того, есть ли у вас жилые или коммерческие помещения, которым нужны лучшие решения для винтового свайного фундамента и опоры на опорные сваи, или вам нужны винтовые сваи для стабилизации грунта, ООО найдет решение, отвечающее вашим техническим и бюджетным требованиям.

Дизайн и установка

История винтовых свай

Фундаменты на винтовых сваях были представлены в качестве практической системы фундамента Александром Митчеллом (1780–1868), ирландским строителем и производителем кирпича.

В 1970-х компания «Шанс анкерс» разработала спиральную винтовую сваю меньшего диаметра, которую можно было устанавливать с помощью современного гидравлического оборудования. большинство современных винтовых свай основаны на сплошных стержневых или трубчатых стержнях диаметром до 200 мм. с двойной или тройной спиралью, часто оцинкованной, они обеспечивают лучшую защиту в агрессивных почвах.

Фундаменты с винтовыми сваями широко используются в различных отраслях промышленности, включая автомобильные, железнодорожные и телекоммуникационные. Преимущество использования винтовых фундаментов заключается в том, что их установка занимает меньше времени, чем стандартный бетонный фундамент. требуется меньше оборудования, и это помогает снизить затраты. вы также можете рассчитывать на меньший углеродный след, и вам не нужно будет удалять почву с участка. Фундаменты на винтовых сваях можно закладывать рядом с существующими конструкциями, а когда они больше не нужны, их можно демонтировать так же легко, как они были установлены.

3 вещи, которые все инженеры и архитекторы должны знать о спиральных сваях в 2023 году

Представьте себе это. Вы являетесь генеральным подрядчиком по капитальному ремонту зеленых насаждений, и вы завершаете все макеты и проекты для различных частей вашего проекта.

Вы особенно воодушевлены установкой нового бетонного тротуара, так как знаете, что он будет радовать пешеходов и велосипедистов на протяжении многих десятилетий, не требуя никакого обслуживания.

У вас есть проект променада, но вы понимаете, что ландшафтный архитектор или инженер не заложил фундамент. Вы не хотите, чтобы это замедляло вас, поэтому вы просите своего субконсультанта по фонду разработать проектное решение на основе геотехнического отчета.

На основании геотехнического отчета вы и ваши коллеги получаете утвержденный для проекта проект нового фундамента: винтовые сваи. Вы продвигаетесь вперед.

Вроде все хорошо, но когда вы запрашиваете обновленные проектные чертежи, вы сталкиваетесь с серьезной проблемой.

Новый фундамент на винтовых сваях приведет к дорогостоящим изменениям конструкции дощатого настила и остановит весь ваш проект.

Что случилось?

Спиральные сваи использовались для променада PermaTrak в государственном парке острова Галвестон, установленного в 2021 году. На заднем плане видны песчаные дюны острова Галвестон.

Спиральные сваи или опоры в качестве фундамента для вашего проекта строительства бетонного тротуара

Спиральные сваи, иногда называемые «винтовыми сваями», могут служить отличным фундаментом для вашего проекта бетонного тротуара PermaTrak.

Они на самом деле очень хорошо дополняют прочный и не требующий ухода характер бетонного дощатого настила, поскольку сами по себе состоят из чрезвычайно прочных материалов.

Винтовые сваи, состоящие из одной или нескольких винтовых пластин, прикрепленных к центральному стальному валу, требуют меньшего оборудования для установки и, как правило, безопасны для окружающей среды.

Прочность винтовых свай достигается за счет опирания грунта на каждую спираль, прикрепленную к головной секции винтовой сваи. Ведущая часть винтовой опоры обычно представляет собой стальную трубу или квадратный стержень. Их быстро монтируют с помощью легкого строительного оборудования, и часто они являются экономически выгодным решением как для PermaTrak, так и для деревянных настилов.

Чтобы узнать больше о бетонном настиле PermaTrak, устанавливаемом на винтовые сваи, ознакомьтесь с нашим пошаговым процессом с изображениями.

Спиральные сваи могут работать хорошо, но подрядчики, проектировщики и ландшафтные архитекторы должны учитывать эти 3 критических момента, прежде чем переходить к компоновке и проектным чертежам для этого варианта фундамента.

Примечание. Команда инженеров PermaTrak может предоставить технические характеристики винтовых свайных фундаментов и проектные чертежи для вашего проекта, описанного ниже.

1. Винтовые сваи или пилястры — это специально разработанный элемент, который должен быть делегирован инженеру по винтовым сваям.

В PermaTrak мы часто видим, что этот шаг пропускают, и во введении к этой статье он прямо раскрывает суть тяжелого положения подрядчиков.

Проектирование винтовых свай следует поручить инженеру по винтовым сваям, который специализируется на элементах этого типа. Когда проект не завершен специалистом или когда фундамент полностью не указан, чертежи и планы могут в конечном итоге потребовать изменения или полной переделки до начала установки.

Уполномоченный инженер, занимающийся проектированием, может помочь конкретно определить проектные требования для винтовой опорной системы.

Например, конструкция должна учитывать как осевую, так и боковую нагрузку. Осевая нагрузка представляет собой вертикальную нагрузку на причал (сила тяжести или подъем), а поперечная нагрузка относится к горизонтальным силам (ветер и т. д.), действующим на конструкцию дощатого настила.

В зависимости от приложенных нагрузок и высоты без раскосов специалист по винтовым сваям может определить, нужны ли сваи с поперечными раскосами или битыми сваями. Хотя в некоторых случаях винтовые сваи или сваи, забитые под углом, могут помочь компенсировать боковые нагрузки, в других ситуациях лучше подходят поперечные связи.

После того, как проектные требования будут доставлены, подписаны и опечатаны специалистом по проектированию винтовых свай, расчеты для других частей проекта и компоновки должны подтверждать рекомендации. Хотя это кажется данностью, это не всегда так. Бывают случаи, когда другие части конструкции не соответствуют тому, что предложил инженер по винтовым сваям.

2. Спецификации винтовых свай или опорных фундаментов должны включать критерии испытаний для определения нагрузки на сваи.

Не менее важно, чтобы специалист конкретно назвал проектные требования для проекта, но спецификации винтовых свай должны включать критерии испытаний свай.

Сваи должны быть испытаны на ранних стадиях строительства любого проекта, а спиральные сваи должны пройти специальные испытания, основанные на их уникальном характере и индивидуальном анализе каждой строительной площадки дощатого настила.

Для справки, «критерии» относятся к результатам испытаний по измерению несущей способности свай. Инженеры могут выполнить ряд различных тестов для определения этого критерия.

Обычно две сваи выбираются в начале процесса установки, чтобы пройти более строгое испытание под нагрузкой. Это называется испытанием на статическую нагрузку и включает испытание свай с помощью гидравлического домкрата, балок и временных анкеров.

Эти нагрузочные тесты позволяют команде установить взаимосвязь между крутящим моментом и фактической грузоподъемностью для конкретной площадки. Как только это соотношение установлено, все остальные эксплуатационные сваи, как правило, могут быть установлены путем контроля крутящего момента и без затрат на испытательные установки в каждом месте расположения сваи.

Здесь показана винтовая свая, проходящая испытание на несущую способность для будущего устройства дощатого настила PermaTrak. Свяжитесь с PermaTrak, если вам нужна спецификация винтовой сваи и проведены испытания.

Напоминаем, что в процессе работы с PermaTrak наша команда инженеров может предоставить спецификации винтовых свайных фундаментов.

3. Спиральные сваи наиболее полезны и хорошо работают в условиях низкого или мелкого дощатого настила и даже при строительстве сверху вниз, но не на приподнятых дощатых настилах.

Как упоминалось выше в ключевом пункте № 2, винтовые сваи бурят, а не забивают, на определенную глубину, рассчитанную для требуемой несущей способности дощатого настила. Характер их установки требует меньшего количества оборудования, «более легких» машин в целом и приводит к меньшей площади нарушения, чем некоторые другие варианты фундамента. Кроме того, спиральная конфигурация сваи может быть легко изменена в полевых условиях, если это необходимо, в отличие от других типов глубокого фундамента.

По всем этим причинам винтовые сваи являются отличным вариантом глубокого фундамента для чувствительных водно-болотных угодий или любой экосистемы, требующей строительства сверху вниз и низкой нагрузки на окружающую среду.

Строительство сверху вниз означает возможность установки проступей и балок дощатого настила от оборудования, работающего поверх ранее установленных проступей и балок. Мы часто видим винтовые сваи, установленные на проектных площадках с ограниченным доступом, высоким уровнем грунтовых вод, ограниченным вертикальным перекрытием или слабыми поверхностными грунтами.

Спиральные сваи или опоры, как правило, не подходят для возведения приподнятых тротуаров.
