Монтаж стропильной части: схема конструкции, установка своими руками, простая сборка, устройство висячих стропил

Монтаж стропильной системы: последовательность действий

Строя свой дом вы обязательно столкнетесь с множеством трудностей. Вначале нужно составить проект, затем заготовить материал, после чего приступить к возведению строения. Каждый этап имеет свои особенности и трудности, если заранее с ними не познакомится, то строительство легко может затянуться. К примеру, монтаж стропильной системы. От правильности выполнения данного этапа зависит долговечность всего дома. А как правильно его сделать?

В начале о самой конструкции

Монтаж стропильной системы проводится в определенной последовательности. Чтобы знать, как выполнить работу, необходимо вначале познакомиться с самой конструкцией. Стропильная система крыши состоит из следующих основных элементов:

• Самым нижним «ярусом» стропильной системы служит мауэрлат. Он представляет собой деревянный брус, расположенный по всему периметру здания. Мауэрлат служит двум целям. Во-первых, он равномерно распределяет нагрузку от стропильной системы на стены дома. Во-вторых, мауэрлат позволяет выровнять основу по горизонтали;
• Стропильные пары – основной элемент всей системы. Именно он берет на себя все нагрузки, а также соединяет другие компоненты;
• Прогон. Представляет собой деревянную балку. Чаще всего он устанавливается вверх, у конька и соединяет стропила. Также в ряде случаев делают установку прогона снизу. В этом случае он служит дополнительным скрепляющим элементом стропильных ног;
• Затяжка. Ее в обязательном порядке используют в двухскатной стропильной системе. Затяжка скрепляет между собой нижние концы каждой пары. В ряде случае элемент может находиться в верхней части стропильного треугольника;
• Подкосы, стойки. Элементы служат дополнительной опорой для стропильных ног;
• Кобылка. Дополнительный элемент. Монтаж кобылки необходим для того, чтобы удлинить стропила для свеса.

В стропильной системе есть как обязательные, так и не обязательные компоненты. Например, мауэрлат. Его используют практически всегда, исключение составляют дома из деревянного бруса. Тут без элемента можно обойтись. В этом случае роль мауэрлата будет выполнять верхний брус.

Некоторые специалисты в стропильную систему включают и обрешетку. Данная конструкция служит опорой для кровельного материала. В ряде случаев требуется сплошная, а в других разряженная обрешетка. Первый вариант используется при мягкой кровле.

Виды системы

Стропила являются основой всей конструкции крыши. Именно они берут на себя все нагрузки и переносят их на стены. Если речь идет о двухскатной кровле, а именно такой вариант применяется чаще всего, то сама стропильная система может быть выполнена в двух основных вариантах:

• Висячая. Подобные стропильные системы используют в тех случаях, когда дом имеет небольшую ширину. Длина пролета не должна превышать шести метров. Висячая система подразумевает упор стропил только на мауэрлат или непосредственно на стены. Сверху пары просто соединяются между собой, коньковый прогон отсутствует. Снизу стропила дополнительно крепятся между собой, попарно, растяжками;
• Наслонный вариант. Такая стропильная система применяется в том случае, если посередине дома проходит несущая стена или колонна. Они служат опорой для установки конькового прогона. Наслонная стропильная система используется при строительстве широких домов.

Нередко применяется и комбинированный вариант. Например, его используют при возведении щипцовой крыши. В этом случае от основного здания отходят под прямым углом пристройки. Главный дом покрывают крышей с использованием наслонной стропильной системы. Боковые пристройки, так как они, как правило, неширокие, можно «накрывать» висячей конструкцией.

Порядок установки

Правильный монтаж стропильной системы проводится в определенной последовательности. Тут многое зависит от характеристик и вида крыши. Самый простой вариант – это плоская кровля. В этом случае особых навыков не требуется. Достаточно только уложить балки, создав необходимый наклон, и на них произвести установку обрешетки и кровельных материалов.

Второй по сложности считается двухскатная крыша. Именно о ней и пойдет речь. Зная последовательность в случае двускатной кровли, можно легко сориентироваться в других вариантах.

Последовательность действий при монтаже стропильной системы следующая:

1. Первый делом проводят установку мауэрлата. Эту работу выполняют в обязательном порядке для всех домов, стены которых выполнены не из древесины. В последнем варианте монтаж мауэрлата можно не производить, здесь для этих целей использует верхний венец стены. Если дом построен из пеноблоков или газоблоков, то их прочности будет недостаточно. В этом случае перед монтажом мауэрлата возводят армированный пояс.
2. Следующим шагом в последовательности действий будет установка самих стропил. Первым делом выполняют монтаж крайних ферм. Их крепят временными упорами. Это необходимо для того, чтобы выровнять фермы, только в этом случае дальнейшая установка стропильной системы пройдет «гладко». Если торцовая стена ровная, то к ней крепят доску, которая выступает высоко вверх. По такому ориентиру легко выровнять стропильные пары. Кроме того, сама доска будет служить дополнительным временным упором.
3. Дальнейший правильный монтаж стропильной системы должен проводиться с использованием «ориентиров». В качестве таковых служат три веревки или шпагата. Один натягивается между крайними стропильными парами на уровне конька. Два других у самых оснований стропил. Их необходимо строго выровнять по горизонтали с использованием строительного уровня. Если обнаружены неровности, то их устраняют путем подпиливания основания стропил.
4. Далее установленные крайние фермы надежно закрепляют к мауэрлату. Выполнение может быть жестким или скользящим. Последний вариант применяется, чаще всего, для деревянных конструкций, чтобы снизить влияние усадки стен.
5. Перед монтажом остальных элементов системы желательно провести разметку на мауэрлате. Заранее высчитывает шаг. Далее, на мауэрлате отмечают места установки стропильных ног. Также желательно сделать шаблон выпилов. В этом случае стропила можно легко подогнать к мауэрлату еще внизу. Это заметно ускорит и упростит монтаж.
6. Далее проводят монтаж остальных стропильных ног. При этом в обязательном порядке следует выравнивать каждую ферму по натянутым веревкам. Для того, чтобы во время установки не сбить стропильные ноги, их закрепляют между собой распорками, а также устанавливают подпорки.

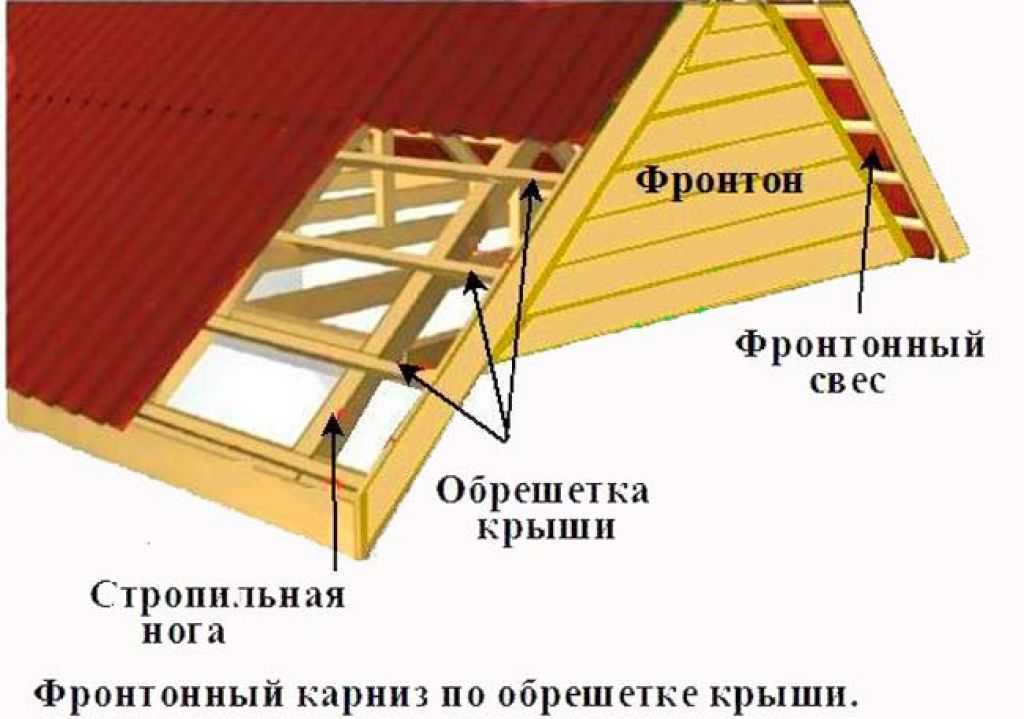

В заключение монтажа стропильной системы проводят установку обрешетки. Предварительно следует уложить гидроизоляционный материал. Если этого не выполнить, то деревянные элементы намокнут и быстро выйдут из строя.

Есть некоторые особенности монтажа стропильной системы на дом, построенный из древесины. Во-первых, в этом случае не используется мауэрлат. Во-вторых, сами стропила к верхнему венцу стен крепятся в обязательном порядке скользящим способом. Это необходимо из-за особенностей древесины. Она со временем начинает усыхать. Если стропила закреплены жестким способом, то всю систему обязательно поведет и крыша просто разрушится.

Особенности монтажа разных типов крыш

Вариантов кровли очень много. Каждый владелец выбирает по своим предпочтениям и вкусам, также учитывается и особенности самого дома. В зависимости от вида крыши монтаж стропильной системы выполняется с некоторыми отличиями, а именно:

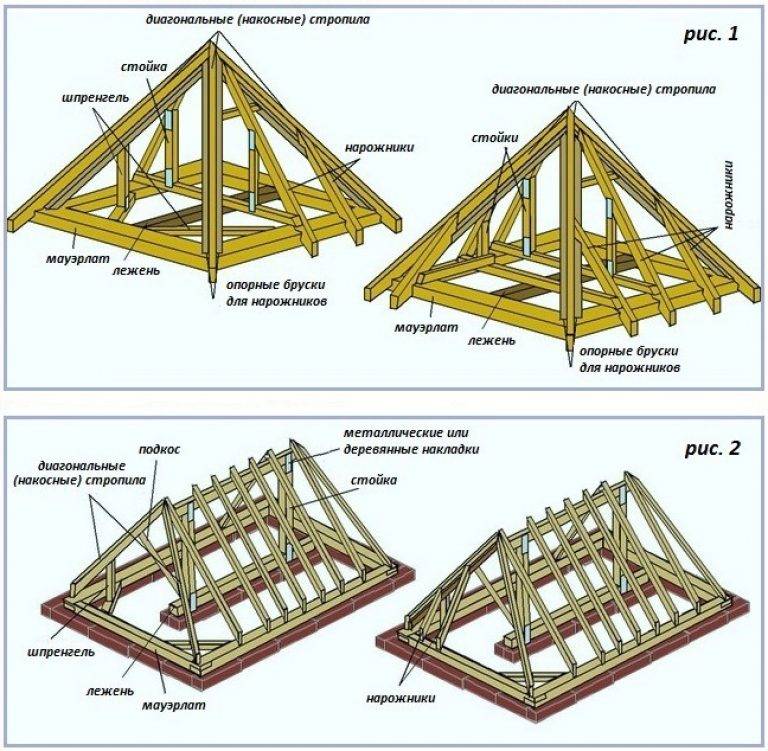

• Шатровая кровля. В этом случае крыша будет иметь четыре треугольных ската с одинаковыми размерами. Особенность стропильной системы в этом случае в том, что конструкция не имеет конькового прогона. Все стропила соединяются вверху в одной точке. Здесь требуется наличие центральной опоры. Такая особенность существенно осложняет монтаж, подробнее здесь;

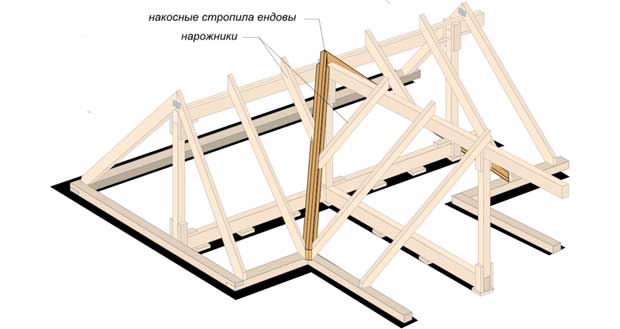

• Вальмовая кровля. Здесь особенность в наличии накосных или диагональных стропил. Именно эти элементы системы будут брать на себя значительную часть нагрузки. Поэтому, при монтаже обязательно используют дополнительные подкосы и упоры. Сами диагональные стропила делают из толстого бруса, с двойным запасом прочности, подробнее тут;
• Ломаная кровля. Это разновидность двухскатной крыши. Ее часто применяют в том случае, если чердачное помещение будет использоваться как жилая мансарда. Монтаж стропильной системы ломаной крыши выполняют в три этапа. В первую очередь создают П-образный каркас. Его прогоны будут расположены на месте изгиба ската. Вторым этапом будет монтаж конькового бруса, который устанавливается по центру дома. Далее крепят сами стропила. При этом их делят на две части. Первая крепится нижним концом к мауэрлату, а верхним к прогону П-образного каркаса. Вторая часть стропил, верхняя, крепится к коньковому брусу.

Двухскатную и односкатную крышу можно возвести самостоятельно. Для монтажа стропильной системы нужны небольшие навыки в плотницком деле и четкий расчет и планирования своих действий. Все расчеты можно легко сделать с помощью специальных программ в интернете. Там же можно  познакомиться и с рекомендациями по проведения монтажа.

Для других вариантов кровли необходим достаточно большой опыт. Именно поэтому их возведение чаще всего доверяют профессионалам. Конечно, в этом случае стоимость крыши значительно возрастет. Но у вас будет гарантия, что все выполнено правильно. А это значит, что  дом будет надежно защищен от внешних воздействий и простоит не одно десятилетие.

Монтаж стропильной системы крыши: детальная инструкция, видео

Система стропил вызывает всегда пристальное внимание проектировщиков и строителей, так как надежность и внешний вид кровли будут зависеть от правильного и качественного монтажа стропилин.

Содержание

1. Стропильная конструкция
2. Как выполняется монтаж мауэрлата
3. Монтаж стропильной системы крыши
4. Крепление стропилин к мауэрлату
5. Монтаж затяжек стропил
6. Крепление стропила

Стропильная конструкция

Так как конструкция из стропил является основой или скелетом всей крыши, ее обустройству уделяют особо пристальное внимание. Далее рассмотрим элементы этой конструкции и поэтапный монтаж стропильной системы крыши.

Мауэрлат – это основа или база стропильной конструкции. Он служит основой для установки и жесткого закрепления стропил, и обеспечивает равномерный перенос массы кровли и других ее нагрузок на капитальные стены домостроения.

Мауэрлат складывают из деревянных бревен или брусьев сечением 10х15 см, механически обработанных с двух сторон — внизу и вверху, так чтобы эти поверхности были плоскими (с обязательной обработкой антисептическими жидкостями), которые прикрепляются по всему периметру капитальных стенок дома.

Мауэрлат обеспечивает достаточную жесткость для всей конструкции стропил, с минимальными затратами стройматериалов.

Также существуют безмауэрлатные крыши, однако их конструкция недостаточно устойчивая.

Как выполняется монтаж мауэрлата

Вначале нужно уложить на стенки гидроизолятор. В качестве гидроизоляционного слоя можно использовать рубероид или другой гидроизолирующий стройматериал. Слой гидроизоляции укладывают чаще всего двумя слоями.

Затем производится непосредственно укладка брусьев. Они укладываются по всей длине и ширине капитальных стенок от фронтона до фронтона, после чего обязательно проводятся замеры горизонтальности получившейся конструкции.

Уложенный мауэрлат необходимо прикрепить анкерами или вмурованными на этапе строительства в стены шпильками. Для крепления в брусьях мауэрлата, там, где расположены анкера (или шпильки), высверливают специальные отверстия.

Мауэрлат можно легко закрепить на стенах, используя дощечки-подставки, убирающиеся после насадки анкеров.

Монтаж мауэрлата проводится с отступом от края на стенку или предварительно возведенный на ней армпояс. Брусья прикрепляются к стене или армпоясу анкерами, или вмурованными шпильками. Чтобы крепежные элементы были установлены абсолютно ровно по вертикали, перед заливкой в армпояс их выравнивают по установленной вертикально доске.

Важно: выровнять по уровню все детали мауэрлата. После окончательного закрепления брусьев мауэрлата можно начинать установку элементов стропильной конструкции.

Монтаж стропильной системы крыши

Монтаж стропильной системы крыши требует соблюдения строжайших мер безопасности, поэтому необходимо использовать передвижные стройлеса, особенно, при возведении большого домостроения с двумя или большим количеством этажей.

Если у строения отсутствуют капитальные внутренние стенки, то стропилины смогут опираться на мауэрлат, уложенный поверх капитальных стен снаружи дома. В таком случае рекомендуют применять висячие стропилины.

Это тоже важно знать:  Основные параметры чертежа стропильной системы для вальмовой крыши

Система стропил включает следующие основные элементы:

• стропилины – основная опорная и несущая часть системы, образующая скатную плоскость крыши, которая изготавливается из брусьев;
• брусья, скрепляющие стропилины, называются затяжками или воздушными связями.

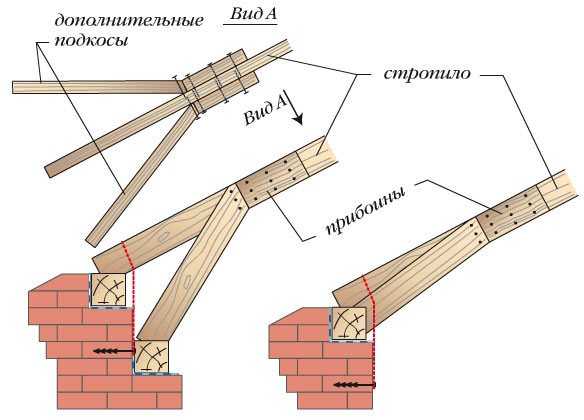

Для формирования свеса можно использовать «наращенные» стропилины, образующие кровельный свес, защищающий дом во время осадков.

Для производства стропил используются брусья с сечением от 5х20 см. Значение сечения может быть увеличено, если домостроение возводится в регионе со сложными климатическими условиями.

Сечение стропильных брусьев определяется с учетом следующих данных: силы ветра, объема выпадающего снега, расстояния между стропилами, вида кровельного материала.

Технология обустройства стропильного перекрытия для опытного строителя несложная – важно только соблюдать технологию и точность всех расчетов.

На будущую кровлю поднимают 2 бруса, концы у которых надрезаются таким образом, чтобы они стояли устойчиво на поверхности мауэрлата. Желательно разметить все стропилины согласно их будущего расположения на кровле.

Крепление стропилин к мауэрлату

Разместив первые две стропилины, нижними концами их временно прикрепляют к мауэрлату. В верхней части стропилин под определенным углом делают надрез, чтобы обе ноги стропил были скреплены с нахлестом, и образовалась цельная плоскость в вертикальной проекции. После чего стропила скрепляются обычными гвоздями.

Чтобы получить правильный надрез, стропилины приставляют одну к другой, размечают, получая линии их будущих надрезов. Закончив разметку, оба бруса стропилин обрезают на половину их толщины.

Остальные стропильные пары-фермы возможно заготовить еще на земле – так как шаблон-трафарет стропильной фермы уже готов. После разметки и соединения всех пар стропилин начинают их установку на обеих фронтонных стенах. Прикрепление стропилин к мауэрлатному брусу выполняется гвоздями.

Чтобы выставить все стропильные фермы горизонтально на одной линии, и чтобы они не утратили необходимую форму, установку ферм выполняют строго по горизонтали, а между размещенными на фронтонах стропильными фермами натягивают шнур – он поможет контролировать уровень установки по горизонтали. Иногда возникает необходимость отрегулировать монтажа стропильных ферм по высоте. Для этого под ноги стропилин подкладывают небольшие отрезки досок необходимой высоты.

Расстояние между стропильными фермами, как правило, составляет 70 сантиметров (место установки размечают на мауэрлате простым карандашом). Для этого расстояния иногда делают временную разметку – на доску наносят отметки с требующимся расстоянием, затем ее временно прибивают к верху стропилин.

Если шаг между стропилинами очень большой, то такое «висячее» перекрытие иногда дополнительно укрепляют при помощи затяжек-брусков, устанавливаемых строго в горизонтальном виде. Между собой пары стропил, в этом случае, нужно соединить горизонтально возле конька спецдоской– сформировав его узел.

Это тоже важно знать:  Схема стропильной системы вальмовой крыши

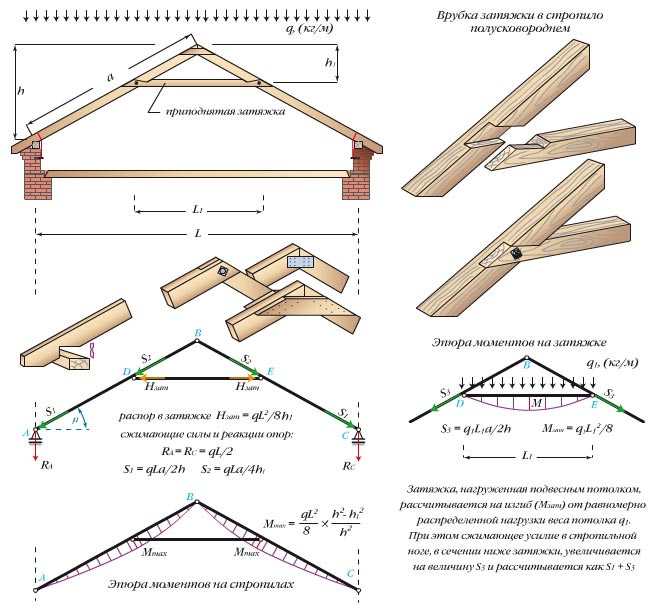

Монтаж затяжек стропил

Затяжки для стропильных перекрытий могут изготавливаться путем соединения нескольких обычных досок, которые соединяют между собой. Доски размечаются и обрезаются до нужного размера, и прикрепляются к стропилинам гвоздями или шпильками с гайками.

Между затяжками расстояния должны быть равными расстоянию между стропилинами. Для избегания прогиба под собственною своею массою, эти элементы, рекомендуют дополнительно соединить с коньком.

Крепление стропила

Важным этапом возведения стропильного перекрытия крыши считается обустройство свесов карнизов, которые нужны для защиты домостроения от влаги, стекающей с кровли. Если стропилины не имеют достаточной длины для обустройства свесов, то их удлиняют досками-кобылками искусственно.

Такая «кобылка» не должна быть длиной меньше 40 см, а лучше всего, когда ее длина — 60 см. Шириной «кобылка» может быть меньшей, чем ширина стропилины.

К стропильным ногам «кобылку» прикрепляют гвоздями с незначительным просветом, последний во время монтажа заполнится прокладкой — вкладышем.

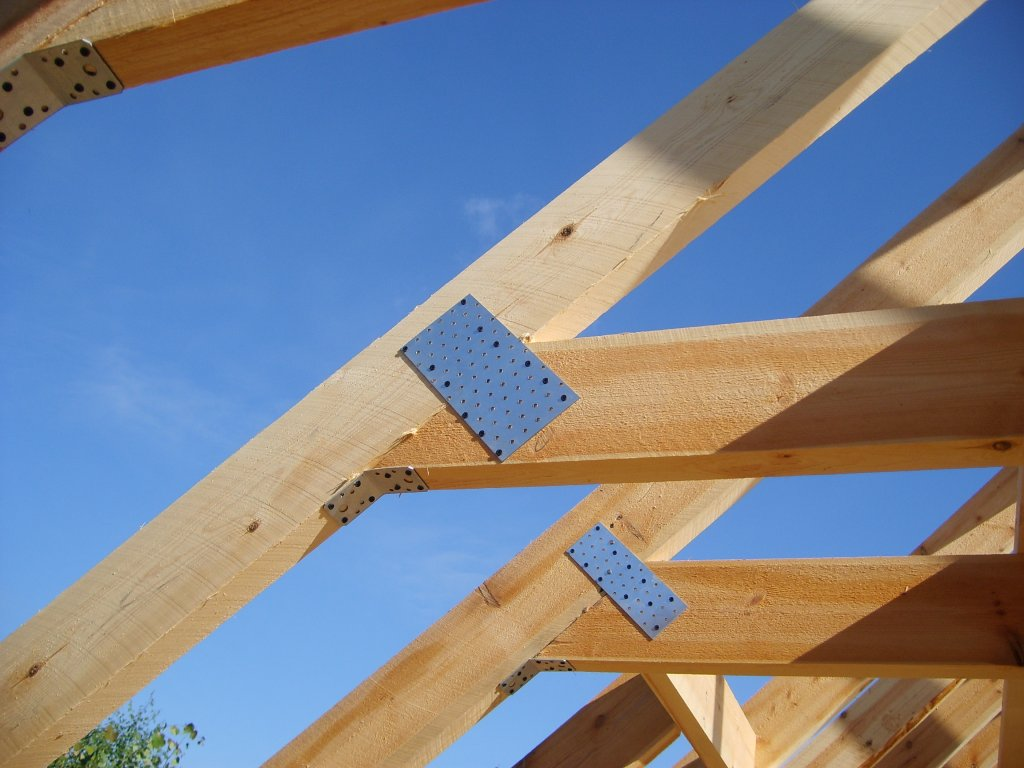

После обустройства свесов карниза стропилины закрепляют на мауэрлате окончательно. В этих целях можно использовать стальную полоску, оборачиваемую вокруг стропилиной ноги с левой стороны и справа. Эту полоску прикрепляют гвоздями или саморезами на внутренней стороне капитальных стенок домостроения. Такой крепеж предотвратит возможный отрыв покрытия крыши во время сильного порывистого ветра.

Вместо стальной полосы используют металлическую проволоку – это будет дешевле. Крепление такой проволоки осуществляется аналогично со стальной полосой. Диаметр стальной проволоки должен быть не меньше 0,6 см.

Важно: знать хорошо, как выполняется монтаж стропильной системы крыши, последовательность выполнения его этапов.

Производитель ферм в Бруксвилле, Флорида

Компания HiTek Truss имеет более чем 75-летний опыт работы в сфере производства ферм, и мы здесь, чтобы поддержать вас!!!

Как мы можем вам помочь

Техническое обеспечение качества

Техническое обеспечение качества

У нас есть более чем 75-летний опыт работы в сфере производства ферм, и мы здесь, чтобы поддержать вас!

Производство с добавленной стоимостью

Производство с добавленной стоимостью

Мы научились воплощать в жизнь сложные архитектурные проекты, соответствовать стандартам инженеров и превосходить ожидания клиентов — от планирования и чертежей до производства и доставки.

Надежная своевременная доставка

Надежная своевременная доставка

Наши специалисты по фермам крыши работают бок о бок с архитекторами и дизайнерами с самого первого дня. Мы позаботимся о том, чтобы планы были выполнены в совершенстве, а сроки строительства соблюдены.

Быстрый расчет стоимости

Быстрый расчет стоимости

Все наши решения построены на 100 процентов в соответствии с кодом, с учетом факторов окружающей среды и на основе потребностей клиента в использовании с быстрым временем выполнения.

Превосходный дизайн

Превосходный дизайн

Мы позаботимся о том, чтобы планы были выполнены в совершенстве, а сроки строительства соблюдены. Ни один дизайн не является для нас слишком сложным или трудоемким!

Ориентация на клиента

Ориентация на клиента

Никаких скрытых затрат, никаких ухищрений, никаких недоработок, полная ориентация на потребности клиентов – вот наше обещание.

Кому мы служим

Конструкция рассчитана на оптимальную несущую способность

Наши продукты

Кровельные фермы

Крыши являются важнейшим компонентом любого здания. Выбор материалов просто невозможен. Hitek строит фермы только из самых надежных и прочных пиломатериалов. Вы можете быть уверены, что ваша кровля прослужит долгие годы.

Пол Фермы

Ферма перекрытия является одним из важнейших элементов здания. Компания Hitek Truss Company уделяет особое внимание тому, чтобы все нестандартные макеты выполнялись неумолимо, в соответствии с кодом и конструктивно спроектированы для оптимальной несущей способности. Независимо от ваших потребностей, мы создадим ферму, отвечающую всем требованиям.

Фермы сарая для столбов

Безопасность и структурная целостность являются краеугольными камнями ферм для столбов. В компании Hitek Truss Company все решения создаются на 100% в соответствии с кодом, с учетом факторов окружающей среды и на основе потребностей клиента.

Дома из морских контейнеров

Дом из контейнера может быть таким же безопасным, как и обычный дом, если он построен профессионально.

Почему выбирают ферму Hitek?

Hitek — это сплоченная команда строителей домов на заказ, перфекционистов и любознательных новаторов. Наша миссия, основанная в 2004 году, состоит в том, чтобы своевременно предоставлять фермы высочайшего качества по разумной цене.

Когда мы только начинали, основные проблемы, которые мы заметили, были связаны с некачественной работой и задержками, влияющими на проект. Слишком часто в фермах отсутствовали надлежащие распорки и инженерные решения, что приводило к переносу сроков завершения на недели или месяцы из-за неэффективности заказов.

Что люди говорят о нас в Интернете

Часто задаваемые вопросы

Какой вес может выдержать ферма пола?

Это зависит от того, как вы хотите их спроектировать. Но обычно изготавливается из расчета 10-12 фунтов на кв. фут.

Сколько времени занимает процесс проектирования фермы?

Мы можем спроектировать фермы за считанные дни и построить их за пару дней с момента подтверждения заказчиком поставки.

Как отрегулировать ферму на шестовом сарае?

Вы делаете это на этапе проектирования. В противном случае это больше работы, чем оно того стоит.

Сколько времени потребуется, чтобы получить мое здание после завершения контракта?

Если никаких разрешений не требуется, а заказчик подписывает проект, это занимает около 2 недель с момента составления графика и принятия твердого обязательства по доставке.

Являются ли фермы пола прочнее балок?

Они используются в различных приложениях, позвоните для получения дополнительной информации.

С гордостью обслуживаем следующие города

Есть вопросы?

Вам нужна дополнительная информация о наших фермах для деревянных полов, деревянных ферм для крыш и многом другом? Позвоните нам сегодня или отправьте нам сообщение, и мы свяжемся с вами.

А если вы хотите разместить заказ, наши специалисты по деревянным фермам доступны круглосуточно и без выходных, чтобы помочь с вашим заказом.

Фермы на скатной крыше — Изящное домостроение

Краткое описание: Опытный плотник проведет вас через процесс установки простых двускатных ферм вручную (без использования крана). Он предлагает советы по быстрому и точному выполнению работы, а также рекомендации по креплению стропильных ферм.

Кровельные фермы имеют множество преимуществ. Они легкие (обычно изготавливаются из высушенных в печи дисков 2×4), поэтому с ними довольно легко обращаться. Поскольку фермы спроектированы таким образом, они могут охватывать большие расстояния, не опираясь на внутренние несущие стены, что обеспечивает большую гибкость в выборе размера и планировки помещения. Наконец, установка ферм на большинстве домов довольно проста. Если вы хотите, чтобы дом быстро утеплился, стропильные фермы — это то, что вам нужно. Потолочные балки и стропила устанавливаются за один раз, никаких сложных распилов и расчетов не требуется.

Разметка раскосов и пластин

Разметка верхних пластин для ферм такая же, как и для стропил крыши. Когда это возможно, я отмечаю расположение ферм на верхних пластинах до того, как будут подняты каркасные стены, что избавляет меня от необходимости выполнять разметку с помощью лестницы или строительных лесов. Для большинства крыш фермы располагаются на расстоянии 2 фута от центра (o.c.). Я просто прикрепляю измерительную ленту к одному концу пластины и отмечаю положение фермы через каждые 2 фута, ставя «X» на дальней стороне каждой отметки. Я также отмечаю макет на нескольких 16-футовых. 1х4, которые служат раскосами верхнего пояса при монтаже.

Прямой бордюр — это просто

Не забывайте заказывать фермы заблаговременно до того момента, когда они вам понадобятся. В штате Орегон, где я работаю, обычно требуется трехнедельный срок поставки. Прежде чем я попрошу доставить ферму, я удостоверяюсь, что все внешние и внутренние стены стоят вертикально, прибиты гвоздями и правильно закреплены. Внутренние стены помогают сохранить внешние стены прямыми и ровными. Кроме того, когда все стены установлены, у меня больше поддержки для связок ферм, когда они доставлены.

Даже если стены прямые, стоит позаботиться о том, чтобы при установке ферм концы стропил идеально выровнялись. Есть простой способ сделать это.

Я измеряю в 1 дюйме от внешнего края на каждом конце верхней пластины. Затем я наношу мелом всю длину стены в качестве прямой линии отсчета. Когда я устанавливаю каждую ферму, я измеряю от конца стропильного пояса расстояние до свеса карниза плюс 1 дюйм. Я отмечаю эту точку на нижнем поясе каждой фермы и совмещаю метку с отмеченной контрольной линией, сохраняя концы фермы прямые.

Я также наношу мелом линии вдоль торцевых пластин фронтона, чтобы найти и выровнять ферму фронтона. Если этого не требует норматив, я обычно не обшиваю фронтонные фермы. Фронтонная ферма устанавливается заподлицо с наружной поверхностью обшивки стены внизу. Я защелкиваю меловую линию вдоль плит торцевой стены фронтона на 1 дюйм снаружи. Когда фронтонная ферма установлена ​​на этой линии, она нависает на нужную величину.

Резка блоков для прибивания между фермами — еще один важный шаг, который необходимо выполнить перед началом установки ферм. В сейсмических районах и районах с сильным ветром код требует блокировки между фермами на плитах, а часто и на коньке. Я вырезал 22-1/2 дюйма. блоки для поддержания 24-in.-o.c. расстояние между фермами и помогает поддерживать устойчивость ферм при их подъеме.

Подъем ферм на пластины

Чтобы помочь с установкой ферм, я строю мостки по центру дома. Подиум, обрамленный двойными бревнами, дает бригаде безопасную временную платформу для работы, пока мы поднимаем фермы на место и прибиваем их к стеновым плитам.

Следующий шаг — установка ферм на плиты. Здесь фермы поставляются в связках, скрепленных стальной лентой. Количество ферм в связке зависит от размера крыши и, как правило, от типа ферм. Для этого проекта было три связки: фермы крыльца, ножничные фермы и фермы для остальной части крыши. С помощью вилочного погрузчика на строительной площадке или стрелы, прикрепленной к грузовику, пакеты размещаются поверх каркасных стен. Если дом слишком высок для вилочного погрузчика или стрелы, или если фермы тяжелые или широкие, кран — лучший способ поднять фермы на место.

На всякий случай я укладываю связки ферм ровно поперек стен в противоположном конце дома от того места, где я начну установку. Не поддавайтесь искушению поставить связку ферм вертикально на плиты. Если фермы стоят в вертикальном положении, когда вы разрезаете ленты, удерживающие связку, они могут упасть и причинить кому-то вред. Положите связки так, чтобы вершины указывали в направлении, в котором вы будете раскладывать фермы.

Начните с одного конца с двускатной фермы

Когда связки надежно лежат на стеновых пластинах, я использую ножницы по металлу, чтобы разрезать металлические ленты, скрепляющие связки, стараясь не порезаться. Первая ферма предназначена для фронтона здания и обычно имеет вертикальные стойки вместо угловых лямок. Большинство ферм легкие, поэтому один человек, идущий по подиуму, должен иметь возможность схватить ферму за вершину и вытащить ее на место.

Ферма фронтона сначала перетаскивается в конец дома. Затем, прежде чем какие-либо фермы будут подняты, остальные фермы перетаскиваются на свои приблизительные места, при этом каждая ферма перекрывает ту, что ниже, как упавшие домино (фото на следующей странице). С раскинутыми фермами в этом и эффективно. В этом доме передний фронтон поднялся первым. Пока ферма удерживается в вертикальном положении, я выравниваю ее с обшивкой внешней стены и прибиваю ее через каждые 16 дюймов гвоздями 16d. Я также временно закрепляю ферму, пока ее нельзя будет привязать к остальной части крыши.

Прикатывание ферм на место

Когда фронтонная ферма установлена, я прикатываю на место следующую ферму, которая в данном случае была ножничной фермой. Ферменная компания прислала дополнительную ферму с ножницами, поэтому я прибил ее к ферме фронтона, чтобы закрепить конец гипсокартона сводчатого потолка. 2×4, прибитый к ферме фронтона, тоже мог бы помочь.

Разобравшись с первым фронтоном, я перехожу к поднятию остальных ферм. Бригада из трех каркасников идеально подходит для «скатывания» ферм. У вас должен быть один каркасник, который находится посередине, и один, который размещается у каждой внешней стены. Каждая ферма прибита к верхней пластине одним гвоздем 16d с одной стороны и двумя с другой стороны. После того, как ферма установлена, устанавливаю блокировку. Как показано на центральном фото слева, эти 2 элемента поддерживают одинаковое расстояние (22 1/2 дюйма) между фермами и помогают узлу крыши выдерживать боковые нагрузки.

Когда первая пара ферм установлена, я прибиваю одну из 16-футовых. 1х4, которые я выложил ранее к поясам стропил возле конька. Гвоздь 8d в каждом поясе удерживает ферму на правильном расстоянии, чтобы фермы оставались устойчивыми до тех пор, пока крыша не будет обшита.

После установки четырех или пяти ферм я устанавливаю постоянную распорку, которая добавляет боковую устойчивость в случае землетрясения или сильного ветра. Раскос имеет срезы под углом 45° на обоих концах и простирается от верхней пластины наружной стены до верхнего пояса внутренней фермы. Строительные нормы и правила требуют использования распорок на каждом конце здания и через каждые 25 футов между ними. Но я предпочитаю чаще устанавливать распорки для дополнительной страховки.

Теперь остальные фермы можно поставить на место и прибить на макете. В этом проекте мы использовали ножничные фермы над кухней, столовой и гостиной, чтобы создать большую открытую площадку со сводчатым потолком. Ножничные фермы имеют шаг крыши 5 из 12 и шаг потолка 3 из 12 для интерьера. Ножничные фермы устанавливаются так же, как и обычные, но поскольку они имеют тенденцию быть тяжелыми, с ними следует обращаться осторожно, пока они не будут закреплены.

Связывание свободных концов

Когда все фермы на месте, я прибиваю 16 футов. 2х4 к вершинам поясов балок в чердачном помещении, около центра пролета. Перекрывая друг друга и идя по всей длине дома, эти постоянные распорки стабилизируют пояса балок и удерживают их на правильном расстоянии.

Если в технических характеристиках требуются диагональные перемычки, я прибиваю их на этом этапе вместе с любыми другими раскосами. Металлические хомуты удерживают крышу на каркасе дома при сильном ветре. Металлические зажимы прибиваются к каждому поясу балки, а затем к верхним пластинам наружных стен (Simpson Strong-Tie Co.; 800-9).25-5099; www.strongtie.com). Они могут быть прибиты к внутренней или внешней части стены. Будьте

Обязательно используйте «вешалки» гвозди, сделанные специально для прибивания этих зажимов.

Легко поддерживать прямолинейность

Разгрузка и раскладывание ферм. Подготовка к работе.

Скрепите ферму фронтона отвесно и в плоскости с наружной стеной

Команда из трех человек может быстро раскатывать фермы.
