Монтаж стропильной системы двухскатной крыши: установка конструкции

Классификация двухскатных крыш
Типы стропильных систем щипцовых крыш

Висячие стропильные системы
Наслонные системы

Расчеты стропильной системы двухскатной крыши

Нагрузки
Технические детали

Монтаж стропильной системы двухскатной крыши

Установка мауэрлата
Сборка стропильных ног
Монтаж стропильных пар
Обрешетка

Многообразие современных строительных материалов позволяет возводить крыши самых причудливых форм, однако, наибольшим спросом сегодня пользуется именно двускатная кровля. Популярность данной конструкции заключается в том, что монтаж стропильной системы двухскатной крыши осуществляется достаточно просто и не требует значительных финансовых затрат. Это — решение получить один из самых оптимальных вариантов обустройства кровли.

Ведь таким образом решается сразу множество вопросов: от получения рационального угла наклона скатов, до довольно экономного использования строительных материалов.

Но, получение качественного результата требует тщательного подхода к проекту, выбору древесины, и расчетов нагрузок, а также соблюдения технологии сборочного процесса.

Какие нюансы следует учесть во время монтажа каркаса двухскатной кровли?

Классификация двухскатных крыш ↑

Двухскатный тип крыши, или щипцовый, обычно представляет собой два симметрических ската расположенных под определенным углом. Такая конструкция очень удачна в плане отвода осадков с плоскостей, равномерного распределения нагрузок по площади, а при незначительном возвышении она имеет низкую парусность, что уменьшает ветровые нагрузки.

Но, кроме симметрических двухскатных вариантов, часто применяют более нестандартные типы конструкций щипцовых крыш.

Несимметричные кровли. Этот подвид накрытия имеет разные углы наклона плоскостей скатов. Ее назначение подчеркнуть архитектурные особенности дома, и оптимизировать чердачное пространство для использования его под жилые нужды.
Ломанный тип конструкции — это еще более удачный вариант для обустройства второго этажа под крышей. Скаты кровли с изменяющимися углами наклона значительно увеличивают полезный объем мансарды.
Полувальмовые или голландские крыши. Имеют те же два симметрических ската с дополнительными наклонами на фронтонах. Также используются для оптимизации жилого пространства чердака.

Проектируя щипцовую крышу как наиболее рациональную конструкцию, нужно исходить от того, будет использоваться чердак или нет. В последнем случае лучше всего остановиться на симметрическом типе двухскатной кровли, это позволит сократить смету на материалы, и затраты по времени сборки стропильной системы. А если нужно сделать жилым чердак, тогда уже подбирают один из щипцовых подвидов с ломаными плоскостями скатов.

Обратите внимание

Стоит знать что, выбирая тип конструкции на стадии проекта, нужно еще и рассчитать оптимальный угол наклона скатов. Их можно располагать от 5 до 90 градусов, но, наиболее рациональным является показатель в 35-45°.

Типы стропильных систем щипцовых крыш ↑

Кроме геометрии самой крыши и углов наклона большое значение имеет тип конструкции каркаса. Классифицируется он по виду точек опоры для стропил. В двухскатных видах крыш используется висячий вариант конструкции либо наслонный. Какой из них выбрать, зависит от параметров строения, а точнее — ширина пролета между несущими стенами здания.

Обратите внимание

Важно знать, что иногда в конструкции каркаса используется гибридный вариант, то есть когда в комплексе объединены оба типа (наслонный и висячий).

В каких случаях можно использовать тот или иной тип устройства стропильных систем?

Висячие стропильные системы ↑

Применение подобных вариантов конструкции допустимо при расстоянии между несущими стенами не более чем 6000-6500 мм. Однако с некоторыми доработками возможно использование висячих стропильных систем с более широкими пролетами.

Если расстояние между несущими стенами не превышает 6000 мм , можно собрать висячую конструкцию с ригелем. В таком варианте стропильные ноги монтируют без конькового бруса, а между ними монтируют дополнительный элемент, обеспечивающий опору.
С пролетами от 6000 до 7500 мм, собирается каркас с бабкой. В таком случае, ноги конструкции опираются на бабки, установленные по центру на балки перекрытия.
С шириной пролета от 9000 до 10000 мм, конструкция собирается с бабками по центру и дополнительными подкосами по сторонам.

Наслонные системы ↑

Чаще всего используются два вида конструкций: с затяжкой либо с подкосами и стойкой.

Их применение также диктуется шириной пролета:

Первый вариант применяют с расстоянием между несущими стенами до 7000 мм, и без третьей точки опоры.
Во втором случае стропильные ноги опираются на центральные балки, установленные на несущую кладку в средине здания, чтобы система была жесткой, в ее устройство добавляют подкосы по два на стойку.

Обратите внимание

В обоих случаях детали каркаса упираются в мауэрлат. Задача такого элемента распределить нагрузку. Для изготовления такой детали необходим деревянный брус с сечением 100×100 или 200×200 мм.

Кроме выбора конструкции системы важно сделать расчеты на различные виды нагрузок, а также параметры деталей, из которых она будет собрана.

Расчеты стропильной системы двухскатной крыши ↑

Каркас щипцовой крыши состоит с большого количества равнобедренных (иногда равносторонних) треугольников, которые являются наиболее прочными и жесткими деталями.

Нагрузки ↑

На стропильную систему воздействуют три вида различных нагрузок:

Постоянные. Это воздействия, которые будут присутствовать всегда. К ним относится вес всех материалов крыши: кровельного настила, обрешетки, утеплителей, доборных элементов, отделки мансарды и прочих. Норма по нагрузке до 45 кг на 1м², но лучше сделать запас прочности до 50-55 кг/м.
Переменные. К таким видам воздействий относятся снеговые и ветровые нагрузки, меняющиеся по сезонам и погоде. Проводить расчеты, необходимо используя СНиП 2.01.07-85 «Нагрузки и воздействия», где приведены формулы, а также коэффициенты по снеговым и ветровым нагрузкам зависимо от конкретного региона.

Особые. Это особенности присущи конкретной местности: сейсмические колебания, ураганные ветры, возможность возникновения смерчей и прочие. В таких ситуациях нужно создать более прочную конструкцию каркаса.

Технические детали ↑

Кроме основных параметров нужно рассчитать и другие технические детали:

Несущие способности стен и фундамента строения. Особенно актуально в старых зданиях из таких материалов как древесина, кирпич сырец и прочие.
Геометрию крыши. Тип двухскатной крыши.
Углы наклона скатов.
Шаг стропильных ног. Подбирается зависимо от кровельного настила, равен обычно 600-1000 мм.
Длина отдельных стропил. Нужно учесть, что максимальная длина бруса 6000 мм, и возможно придется его сращивать.
Сечение стропил. Рассчитывается от длины элемента.

Когда проект готов, а все нюансы учтены, можно приступать к непосредственной сборке стропильной системы.

Монтаж стропильной системы двухскатной крыши ↑

Монтажный процесс осуществляется поэтапно, изменение в очередности невозможно, также как и удаление одной или нескольких стадий строительства.

Установка мауэрлата ↑

В большинстве случаев этот брус служит опорой для стропильных пар, его монтируют вдоль несущей стены. Монтаж мауэрлата имеет свои особенности в зависимости от типа строения.

В деревянных домах в качестве этого элемента выступает верхний венец пиломатериалов, с которых сложено здание.
Если стены сложены из хрупких материалов типа газобетонных или пенобетонных блоков, то мауэрлат следует монтировать на протяжении всех несущих стен.
В кирпичных и монолитно-бетонных зданиях допускается наличие мауэрлата лишь между стропильными ногами.

Крепление на стенах можно делать со сдвигом к одному из краев кладки, либо точно по центру.

Обратите внимание

Важно знать. Мауэрлат запрещено монтировать ближе, чем на 50 мм к наружному краю стены!

Брус монтируют с предварительной укладкой слоя гидроизоляции на торцах стен. Фиксация может осуществляться различными способами, чаще всего на вмурованные шпильки, анкерные болты, скобы, в деревянных строениях на нагели из твердых пород древесины.

Сборка стропильных ног ↑

Данный этап можно выполнять двумя способами:

Монтаж отдельных элементов стропильных пар непосредственно на участке сборки. Довольно сложный процесс в технологическом плане, так как нужно делать все подгонки брусьев на крыше. Но, все работы можно сделать самостоятельно.
Предварительная сборка. Стропильные пары собирают на земле, а после поднимают на крышу. Таким способом проще собирать стропильную систему, однако довольно проблематично осуществлять подъем массивных деталей наверх.

Предварительно перед сборкой стропильных пар нужно изготовить шаблон, по которому потом и будет осуществляться изготовление деталей.

Монтаж стропильных пар ↑

Лучше всего крепить стропила к мауэрлату с предварительным запилом ног. Чтобы не ослаблять опорную деталь, лучше всего делать запил только на них.

Делать запилы также лучше всего по заранее изготовленным шаблонам.

Изначально проводят установку двух пар с противоположных сторон крыши. Между ними натягивается шнур, который будет обозначать уровень конька будущего каркаса.

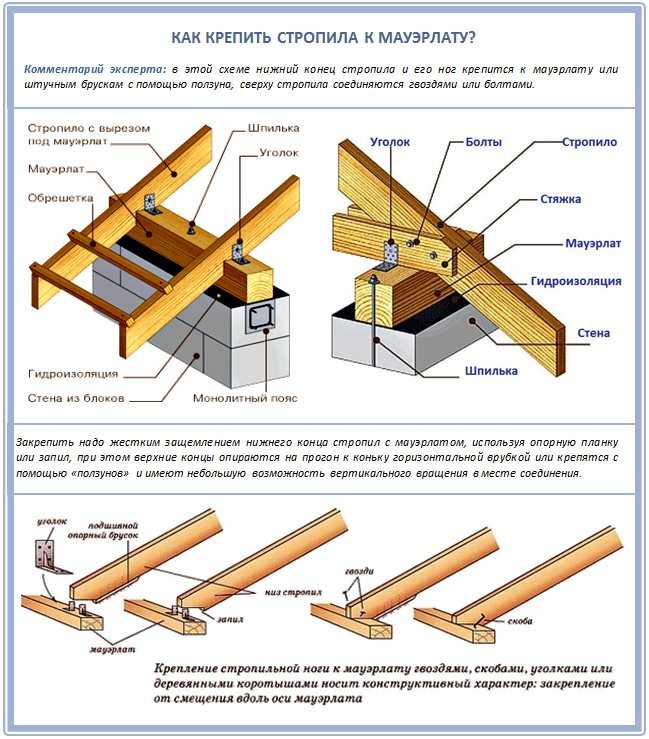

Крепить стропильные ноги к мауэрлату можно разными способами: на монтажные уголки, гвоздями, вбитыми в балки, крепежными скобами.

Обрешетка ↑

По сути, завершающий этап сборки стропильной системы. Варианты данной детали зависят от многих факторов, главный из которых — тип кровельного материала. Отталкиваясь от него, выбирается шаг между решетинами.

Для настила с металлочерепицей решетины ставят с шагом в 350 мм.
Кровля из профнастила или шифера – 400-440 мм.
Для мягких кровельных материалов (битумной черепицы) сплошная обрешетка из OSB-3 толщиной от 18 мм.

После завершения сборки укладывают гидроизолирующий слой и фиксируют его контробрешеткой, и только потом можно осуществлять кровельные работы.

Иногда может потребоваться усиление строения. К подобным мерам следует прибегать, если прогоны не имеют достаточной несущей способности, или появились прогибы. В таких случаях к конструкции нужно подвести дополнительные опоры, которые, в свою очередь, будут опираться на стены здания.

Установка стропил для двухскатной крыши: как правильно установить

Многие люди при возведении двухскатной крыши задают себе вопрос – как правильно поставить стропила? Ответ на него следует знать всем, у кого на доме уже стоит такая крыша или же они только думают о строительстве своего жилища и рассматривают варианты.

При возведении частных домов крышу в большинстве случаев делают двухскатной. Это обусловлено несколькими весомыми причинами. Во-первых, она достаточно надежна и хорошо справляется с различными нагрузками. Во-вторых, она легко совмещается с различными кровельными покрытиями. В-третьих, данный вид крыши имеет относительно невысокую стоимость. В-четвертых, ее конструкция не так сложна, как у других типов крыш. В-пятых, она имеет привлекательный внешний вид. Ко всему прочему, установку двухскатной крыши своими руками можно осуществить без наличия каких-либо специальных знаний. Теперь ее популярность стала более ясна.

Содержание

Особенности сборки
Мауэрлат
Установка стропил
Порядок сборки стропильной системы

Особенности сборки

На выбор типа двухскатной крыши влияют такие основные факторы как:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Климатические особенности района строительства;
Материал финишного покрытия;
Архитектурные характеристики здания.

Разнообразие стропильных систем поражает незнакомых с ними людей. Соответственно в сборке каждой из них имеются свои особенности, но все же общий порядок достаточно схож.

Важно! Первым схожим этапом сборок для всех стропильных систем будет подготовка древесины, если приобреталась она без нее. Сюда входит обработка и сушка.

Использование при возведении крыши сырого дерева естественной влажности приводит к таким проблемам, как изгиб балок, их усыхание, изменение геометрии. Из-за этого могут возникать точки напряжения и даже при небольших признаках перегрузки запустятся негативные процессы. Устранять их обычно сложно и дорого, поэтому лучше избежать их образования.

Мауэрлат

Сборка стропил двухскатной крыши начинается с установки мауэрлата. Выставлять его нужно строго горизонтально, поэтому перед началом монтажа необходимо тщательно проверить горизонталь стены, к которой он будет крепиться, и выровнять ее при необходимости цементным раствором. Продолжить следующие работы можно тогда, когда раствор хотя бы наполовину затвердеет.

Мауэрлат крепится к верху кладки стены. В деревянных домах это будет верхний венец. В домах из легких строительных блоков их жесткости будет недостаточно для распределения нагрузки. В этом случае сверху последнего ряда кладки создают армированный железобетонный пояс, а в него вмуровывают закладной крепеж —шпильки либо проволоку. На этот крепеж потом насаживается доска или брус.

Установка стропил

Типов стропильных систем для двухскатной крыши имеется немало. Для начала нужно определиться с системой. Далее для упрощения работы необходимо сделать шаблон для различных запилов, врубок и прочих деталей из тонких досок. Здесь понадобится соорудить первую форму на крыше и по готовой сделать все шаблоны.

Порядок сборки зависит от вида стропильного каркаса. Если стропила наслонные, устанавливать их нужно постепенно, собирая прямо на крыше. Тут будет удобно, если балки перекрытия потолка и черновой настил мансарды либо чердака уже настелены. Для висячих стропил ферма собирается на земле — готовый треугольник из стропильных ног и затяжки со всеми требуемыми стойками, подкосами и так далее. Изготовляется сразу необходимое количество ферм. Далее они поднимаются на крышу, там выставляются вертикально и крепятся к мауэрлату.

Порядок сборки стропильной системы

Сначала выставляются крайние фермы, которые образуют фронтоны. Их выравнивают и закрепляют временными упорами. Иногда может также понадобиться временное крепление, прибивающееся к стене дома: доска, торчащая над стенами. По ней удобно ровнять первую ферму, при условии, что стена ровная.

Далее между смонтированными крайними фермами уже натягивается шпагат. Он находится на уровне конька и внизу с двух сторон — в местах окончания стропильных ног. Этот шпагат проверяется на горизонтальность путем прикладывания строительного уровня. При наличии отклонений, когда фермы при этом выставлены строго вертикально, необходимо подпилить стропильные ноги одной из них.

Важно! Бывают случаи, когда отклонение на коньковом шнуре хотят скорректировать, наклоняя ферму. Это делать не стоит, иначе вся система «поплывет».

Когда крайние фермы выставят, их фиксируют к мауэрлату. Способы крепления могут быть неподвижными или скользящими.

Последующие фермы выставляются с ориентацией на натянутые шпагаты. Будет проще предварительно разметить необходимый шаг установки стропил на мауэрлате, проверить правильность нанесения разметки и лишь потом начинать подъем и расстановку ферм. Чтобы во время строительства случайно не сбить уже установленные стропила двускатной крыши, их необходимо закрепить одно к другому временными балками, выставляют распорки и укосы. Убирают данные вспомогательные приспособления после набивки обрешетки.

Выставленный стропильный каркас накрывается гидроизоляционным слоем, поверх которого набивается обрешетка. Данный слой на утепленных крышах крайне желателен, иначе утепление будет намокать, что заметно снизит его эффективность. Если крыша планируется холодной, то от гидроизоляции можно и отказаться.

Таким образом осуществляется установка стропильной системы двухскатной крыши своими руками, а дальше на нее уже можно начинать стелить кровлю. В интернете можно найти множество фото и видео всего процесса данного монтажа стропил.

Стропила: функции, типы, конструкция и установка

Содержание

Стропила представляют собой несущие элементы конструкции, используемые при строительстве крыш. Обычно они проходят от коньковой доски или ребра крыши под наклонным углом к пластине стены крыши, колоннам или балкам крыши, в зависимости от системы поддержки, принятой для всей конструкции крыши.

Подразумевается, что стропила получают нагрузку от кровельного покрытия/пленки, аксессуаров и других элементов, которые могут быть прикреплены к ним. Они также являются важными элементами для сопротивления восходящему давлению ветра на крышах. Стропила могут быть изготовлены из стали или дерева. Кроме того, они строятся последовательно и укладываются параллельно друг другу, как правило, на постоянном расстоянии друг от друга. Расстояние между стропилами можно определить исходя из проектных требований, типа используемого покрытия крыши, типа и расстояния между прогонами, наличия материалов и т. д.

Рис. 1: Типичные компоненты четырехскатной крыши

Под действием больших гравитационных нагрузок стропила имеют тенденцию выгибаться наружу на стенах. Обычно это случай разрушения конструкции стропил и может привести к обрушению стен, если пролеты длиннее, а стены тоньше. Чтобы решить эту проблему, использовались спаренные стропила, которые представляют собой две противоположные стропила, соединенные вместе горизонтальной анкерной балкой.

Однако такие крыши были конструктивно неустойчивыми, и, поскольку у них не было продольной опоры, они были склонны к растрескиванию или обрушению, вызванному горизонтальным движением. Деревянные стропильные фермы были разработаны позже, в средние века. Деревянная ферма крыши с перекрестными связями создает стабильную и жесткую конструкцию. Теоретически он должен уравновешивать все боковые силы друг против друга и давить только прямо вниз на опорные стены.

Рисунок 2: Типовая стропильная секция

Функции стропил

Стропила в крыше выполняют следующие функции;

Служат в качестве несущего элемента для нагрузок и работ на крыше
Надежно поддерживают прогоны и кровельные листы/покрытия
Придают жесткость и устойчивость конструкции крыши
Надежно противостоят нагрузкам от ветра и снега
Быть способным сопротивляться движениям из-за влажности или температурных изменений
Быть прочным, обеспечивать удовлетворительные эксплуатационные характеристики и сводить техническое обслуживание к минимуму

Рис. 3: Стропильный каркас крыши для простой конструкции

Типы стропил

Стропила обычно изготавливаются из дерева или стали. Стальные стропила популярны при строительстве портальных рам, где они напрямую поддерживаются стальными колоннами и стойками. Деревянные стропила более популярны при строительстве жилых домов, небольших офисов или других небольших построек.

Стальные стропила

Стальные стропила в портальных рамах обычно подвергаются значительному изгибающему моменту и усилиям сдвига от неподвижных и действующих нагрузок от крыши. Для увеличения жесткости стропил вводят вуты на карнизе и на вершине. Боковая устойчивость стропил повышается за счет прогонов или поперечных раскосов. В некоторых случаях стальные криволинейные стропила используются при проектировании промышленных металлоконструкций.

Рисунок 4: Стальная портальная рама, состоящая из стоек и стропил

Деревянные стропила

Деревянные стропила являются популярным вариантом в деревянных/деревянных кровельных конструкциях. Стропила являются частью базовой системы деревянного каркаса и изготавливаются из деревянных пиломатериалов. Общие стропила образуют наклонные стороны треугольника на традиционной двускатной крыше, которая имеет треугольную форму. Каждая крыша состоит из множества стропил общего или общего назначения. Количество обычных стропильных блоков, необходимых для каждого проекта, в основном определяется размером и масштабом крыши, а также расстоянием, которое должно охватывать каждое стропило. Для соединения деревянных стропил используются гвозди или шурупы.

Стропильные фермы обычно используются при строительстве больших деревянных крыш, но прямые деревянные стропила более эффективны для небольших конструкций. Следовательно, деревянные стропила обычно изготавливаются в форме буквы А, состоящей в основном из стропил, стропильных связей и коньковой доски/вальм.

Затем стропила и наружные стены соединяются потолочными балками. В результате площадь крыши остается сводчатым потолком, который можно отделать изоляцией и гипсокартоном. Его также можно оставить как открытое пространство на чердаке.

Рисунок 5: Типичные компоненты стропила крыши Рисунок 6: Хорошо сконструированное стропило крыши

В то время как самая простая двускатная крыша может быть построена только с одним типом деревянных стропил, самые сложные конструкции крыш могут включать различные типы стропил. деревянное стропило. Часто используемые типы деревянных стропил:

Рисунок 7 : Вид сверху на элементы каркаса крыши

Основное стропило

Основные стропила представляют собой самую большую форму стропил, которые можно найти на концах конструкции крыши в крыше с деревянным каркасом. Они обычно используются для переноски прогона и сидят непосредственно на анкерной балке. Основные стропила проходят от конька крыши к плите стены; они немного тяжелее, чем обычные стропила, и обычно вставляются в анкерную балку на угловой стойке, этажной стойке или стойке дымохода. Основные стропила в сочетании с основными прогонами образуют очень устойчивую систему конструкции крыши.

Рядовое стропило

Основная двускатная крыша строится с использованием простого стропила. Этот стиль стропил начинается от внешней стены и доходит до коньковой доски или пика крыши. Общие стропила крыши используются для расчета высоты крыши и места установки коньковой доски. После установки коньковой доски крыша готова к следующему типу стропил. Меньшие стропила расположены между основными с обеих сторон.

Рисунок 8: Компоненты вальмовой и ендовой крыши

Вальмовое стропило

Это стропила, которые проходят по диагонали между коньком крыши и верхом стеновой плиты, образуя шатровую крышу. Вальмовое стропило соединяется с коньком под углом 45 градусов, в отличие от обычных стропил крыши, которые проходят перпендикулярно вершине крыши. Для изготовления этих стропил можно использовать традиционные методы каркаса, или их можно интегрировать в сборную стальную или деревянную ферменную систему.

Развальцовочное стропило

Развальцовочное стропило — это стропило в развальцовке, которое соединяет конек с плитой стены вдоль линии соединения двух наклонных сторон крыши, которые перпендикулярны друг другу в системе каркаса крыши. Другими словами, это основное стропило в нижней части вальмовой и ендовой крыши.

Нарожное стропило

Нарожное стропило — это любое стропило, которое короче всей длины наклонной крыши, например, такое, которое начинается или заканчивается на вальме или ендове. Они проходят вверх от верхней части настенной пластины под прямым углом (90°) для упирания в существующее вальмовое стропило. Домкратное стропило — это стропило, которое было укорочено из-за падения на вальмовое стропило или прерывания слуховым окном.

Рисунок 9: Домкратное стропило Valley Рисунок 10: Вальмовое домкратное стропило

Баржевое стропило

Это самое внешнее стропило на конце фронтона, которое иногда используется для формирования выступа крыши. Это одна из двух стропил, которые поддерживают часть двускатной крыши, которая выходит за пределы фронтонной стены.

Конструкция стропил и расстояние между ними

Стропила спроектированы так, чтобы быть конструктивно устойчивыми при воздействии гравитационных и горизонтальных нагрузок, без чрезмерного прогиба или разрушения. Конструкция стропил часто включает в себя выбор соответствующего класса древесины, размеров и расстояния, которые будут безопасно выдерживать нагрузку на крышу для данного пролета крыши. В большинстве случаев имеются таблицы для подбора стропил.

Рисунок 11: Определения конструкции стропил

Определения

Пролет стропила
Это безопорная длина стропила вдоль его ската – диагональ или гипотенуза прямоугольного треугольника.

Стропильный прогон
Это горизонтальное или горизонтальное расстояние, пройденное стропилом – нижним поясом или основанием прямоугольного треугольника.

Пролет крыши
Пролет крыши обычно равен ширине здания между внешними краями верхних плит стены.

Уклон крыши
Уклон крыши — это степень изменения высоты как отношение пройденного горизонтального расстояния, обычно выражаемое в дюймах подъема на фут горизонтального участка или см подъема на метр горизонтального участка.

Таблицы расчета стропил

Используя регулярные размеры деревянных стропил Великобритании, можно определить максимальный пролет деревянных стропил, подверженных различным временным нагрузкам в соответствии со стандартом BS 5268-7.5.

Таблица 1 : Максимальный чистый пролет стропила при уклоне более 15 градусов, но менее 22,5 градусов (Класс древесины: C16 ; Прикладываемая нагрузка = 0,5–0,75 кН/м ² )

Размер 4 41 Rпосле Width x Depth (mm) .0175

400 mm spacing	450 mm spacing	600 mm spacing
38 × 95	1.798	1.752	1.633
38 × 120	2.505	2.430	2.242
38 × 145	3. 171	3.048	2.706
38 × 170	3.710	3.568	3.145
38 × 195	4.247	4.086	3.579

44 × 95	2.009	1.954	1.816
44 × 120	2.760	2.654	2.410
44 × 145	3.328	3.201	2.907
44 × 170	3.893	3.746	3.379
44 × 195	4.456	4.288	3.845

47 × 95	2. 109	2.050	1.903
47 × 120	2.821	2.713	2.464
47 × 145	3.401	3,272	2,973
47 × 170	3,978	3,828	3.480175	3,828	3.480175	3,828	3,978	3,828	4.382	3.970

. Столб. x Depth (mm) 400 mm spacing 450 mm spacing 600 mm spacing 38 × 95 1.682 1.633 1.509 38 × 120 2.319 2.242 2.053 38 × 145 2. 969 2.862 2.503 38 × 170 3.522 3.354 2.909 38 × 195 4.033 3.816 3.312 44 × 95 1.873 1.816 1.674 44 × 120 2.565 2.477 2.251 44 × 145 3.160 3.038 2.692 44 × 170 3.698 3.556 3.129 44 × 195 4.234 4.072 3.561 47 × 95 1.964 1.903 1.753 47 × 120 2. 678 2.575 2.325 47 × 145 3,230 3.106 2,782 47 × 170 3.773 3,635 3,233333333975 3,635 3,23333333333975 3,635 3,73333333333975 3,635 3.733333333975 3,635 3,773 3 3,635.0176 4.326 4.162 3,679

Таблица 3 : максимальный прозрачный пролет рафтера, когда наклона составляет более 22,5 градусов, но менее 30 градусов ( C24 9 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 kN/m ² )

Rafter Size Width x Depth (mm)	400 mm spacing	450 mm spacing	600 mm spacing
38 × 95	2. 285	2.197	1.993
38 × 120	2.880	2.769	2.514
38 × 145	3.472	3.339	3.034
38 × 170	4.062	3.908	3.551
38 × 195	4.649	4.473	4.068

44 × 95	2.399	2.307	2.095
44 × 120	3.022	2.907	2.642
44 × 145	3.643	3.505	3.186
44 × 170	4.260	4.100	3.729
44 × 195	4. 874	4.692	4.270

47 × 95	2.452	2.358	2.142
47 × 120	3.089	2.971	2.701
47 × 145	3.722	3.582	3.257
47 × 170	4.352	4.189	3.812
47 × 195	4.978	4.794	4.364

Table 4 : Maximum Clear Span of Rafter when slope is more than 22.5 degrees but less Более 30 градусов (класс древесины: C24 ; наложенная нагрузка = 0,75 — 1,0 кН/м ² )

Размер рафтера Ширина x (мм мм)	969696969696969696969696969696969696969696969696 . 0008 400 mm spacing	450 mm spacing	600 mm spacing
38 × 95	2.166	2.082	1.888
38 × 120	2.731	2.625	2.382
38 × 145	3.293	3.167	2.874
38 × 170	3.854	3.706	3.366
38 × 195	4.412	4.244	3.856

44 × 95	2.275	2.187	1.985
44 × 120	2.867	2.757	2.503
44 × 145	3.457	3. 325	3.020
44 × 170	4.044	3.891	3.536
44 × 195	4.629	4.454	4.050

47 × 95	2.325	2.236	2.029
47 × 120	2.930	2.818	2.560
47 × 145	3.533	3.398	3.088
47 × 170	4.132	3.976	3.615
47 × 195	4.729	4.551	4.140

Допущения при составлении таблицы

Допустимые пролеты в свету были рассчитаны с использованием стандарта BS 5268-2:2002 и BS 5268-7. 5:1990 Использование древесины в конструкциях. Часть 2: Свод правил расчета допустимых напряжений , Материалы и мастерство Раздел 7.5 Домашние стропила (объясняет, как использовать древесину в конструкционных целях).
Собственный вес стропил не включен в постоянные нагрузки, указанные в верхней части таблицы пролетов выше; однако собственный вес стропил включается (в дополнение к статической нагрузке) в расчеты, используемые для расчета допустимых пролетов в свету.
Крыши со стропильными фермами не охватываются данными таблицами пролетов.
Эти таблицы пролетов охватывают только системы крыш с четырьмя или более стропилами. Предполагается также, что потолочные балки будут использоваться для передачи горизонтальной составляющей давления на уровне карниза на соседние стропила.
Предполагается, что плиточные рейки, прикрепленные к вершинам стропил, обеспечивают достаточную боковую жесткость и распределяют боковые напряжения в этих таблицах пролетов.
Расчеты, используемые для создания этих таблиц пролетов, исходят из того, что стропила не являются сплошными над прогонами, но при необходимости они могут быть непрерывными над поддерживающими прогонами.
Отверстия и пазы в стропилах могут быть просверлены или вырезаны только в том случае, если они соответствуют требованиям специальных расчетов.
Эти таблицы пролетов не применимы к древесине, полностью выставленной на открытом воздухе.
Обзол допускается во всех частях, указанных в этих таблицах пролетов, в соответствии с BS 4978:2007+A2:2017.
Стропила должны иметь торцевую опору не менее 35 мм.
Приложенная нагрузка должна быть рассчитана в соответствии с BS 6399: Часть 3: 1988 Свод правил для приложенной нагрузки на крышу; как правило, для высот не более 100 м равномерно распределенная нагрузка 0,75 кН/м ², а для большинства других областей, превышающих 100 м, но не превышающих 200 м, можно использовать равномерно распределенную нагрузку 1 кН/м ².
Поскольку на нижней стороне стропил нет хрупкой отделки, такой как гипсокартон, влияние прогиба под сосредоточенной (точечной) нагрузкой не нужно учитывать в соответствии с BS 5268-7. 5, пункт 4.3.

Рисунок 12: Типовая конструкция деревянной крыши и каркас

Установка стропил

При установке стропил можно выполнить следующие шаги;

Прибейте доску размером 2 на 4 к центру торцевой стены, чтобы она служила распоркой коньковой доски. Доска должна быть выше общей высоты стены и подъема крыши.
Разместите коньковый брус или стропильные стяжки перпендикулярно рисунку стропил вдоль стен.
Коньком вверх наклоните стропила вдоль внешних стен. В результате у вас будет легкий доступ к ним на крыше.
Подведите фронтонные стропила к стропильным стяжкам и вставьте в них один гвоздь. Убедитесь, что вырез в пятке находится на одном уровне с настенной пластиной.
Прислоните скрепленные стропила друг к другу. Ничто не держит их, поэтому вашему помощнику придется удерживать их на месте.
Как и в случае с фронтонными стропилами, подойдите к противоположному концу коньковой доски и прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу.
Поднимите один конец коньковой доски до пересечения двух стропил.
Прикрепите стропила к коньковой доске с помощью гвоздей.
Вставьте коньковую балку между двумя стропилами на первом ряду стропил и прибейте ее гвоздями.
Эти два обычных стропила в настоящее время имеют достаточную опору, чтобы стоять самостоятельно. Прибейте оставшиеся стропила к коньку, убедившись, что они расположены на одинаковом расстоянии друг от друга.
После того, как стропила будут надежно соединены, установите хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.

Инструкции по строительству | Фермы

Подшипники

Если фермы не разработаны специально, ферма должна опираться непосредственно на пояс потолка непосредственно под пересечением балки и стропила. Если требуется специальная конструкция, необходимо получить одобрение производителя фермы.

Диаграмма D2 — опора фермы

Свесы

Показанные свесы допустимы, если при креплении стропил и балок соблюдаются рекомендации производителя.

Схема D2(a) — Схема, иллюстрирующая выступ фермы

Крепление ферм к стенам

При установке ферменных стропил необходимо следовать инструкциям производителя. Обычно инструкции включают в себя крепление ферм к настенной плите с помощью фирменных скоб для фермы или крепление ремнями как к настенной плите, так и к кирпичной стене. В некоторых случаях допустима фиксация с помощью гвоздей.

Не менее 2 проволочно-круглых гвоздей длиной более 100 мм и диаметром 4,5 мм и по И.С. 105-1:1977 Проволока и обрезанные гвозди для строительных целей, расположенные в шахматном порядке и закрепленные с обеих сторон фермы, должны использоваться для крепления каждой фермы к стеновой плите таким образом, чтобы не произошло повреждения перфорированных металлических пластин. Фермы не должны иметь надрезы для установки на настенную плиту.

Ремни

Скрученные оцинкованные вертикальные удерживающие ремни

открытом месте (и есть основания полагать, что может возникнуть сильный ветер), могут потребоваться дополнительные вертикальные удерживающие ремни. Должен быть выполнен отдельный проект для расчета подъема на основе ирландского стандарта I.S. EN 1991-1-4: 2005 + A1: 2010 Еврокод 1 (Еврокод 1: Воздействия на конструкции — Часть 1-4: Общие воздействия — Воздействия ветра).

Скрученные оцинкованные вертикальные удерживающие ремни обычно имеют поперечное сечение 30 мм x 2,5 мм и должны быть установлены на ферме, ближайшей к фронтону, и на расстоянии не более 2 м от центра вдоль крыши.

Фирменные анкерные зажимы

Фермы можно зафиксировать, прикрепив их непосредственно к настенной пластине с помощью фирменных анкерных зажимов. Для крепления настенной плиты к кладке следует использовать оцинкованные хомуты; эти ремни должны располагаться на расстоянии не более 2 м от центра, или, в качестве альтернативы, настенная пластина может быть закреплена с помощью болтов на расстоянии 1,2 м от центра. При стыковом соединении стеновых панелей фермы должны быть стянуты (прижимные стяжки) на расстоянии не более 400 мм от центра с каждой стороны стыка. Обратите внимание: настенная плита должна иметь ширину не менее 100 мм и глубину не менее 75 мм.

Диаграмма D3 – Крепление несущих ферм к стенам

Крепление ферм к фронтонным стенам

Фронтонные стены должны быть привязаны к балкам крыши, как показано на Диаграмме D4 ниже, для обеспечения устойчивости.

Ремни на уровне потолка

Ремни к фронтонам стен на уровне стропил и потолка должны располагаться на расстоянии менее 2 м. На стене для вечеринки ремни не требуются. Обратите внимание, что вы должны встроить лямки в блоки по мере построения дорожек. В Техническом руководящем документе А Строительных норм и правил указано, что требования к обвязке на уровне потолка зависят от высоты вершины и толщины стены. Обвязка потолка требуется во всех домах со стандартной скатной крышей.

Ленты на уровне стропил

Для крепления ферм оцинкованные стальные ленты толщиной 30 мм x 5 мм, прикрепленные как минимум к 2 фермам и выступу с помощью проволочных гвоздей длиной 50 мм и диаметром 3,35 мм, следует использовать для соединения со стропилами. Эти ремни должны располагаться на расстоянии менее 2 м от центра потолка и уровня стропил. Отгиб планки должен быть больше 100 мм; он должен плотно прилегать к блоку, а ремни должны прилегать к полному блоку.

Диаграмма D4 – Крепление ферм к концам фронтона на уровне потолка и стропил

Раскосы

Надлежащее крепление и связывание очень важны для сборных ферменных крыш для обеспечения удовлетворительных характеристик и обеспечения того, чтобы конструкция крыши функционировала как единое целое. Этот раздел содержит минимальные требования, применимые к большинству крыш. Для неправильных или необычных конструкций или крыш с большими пролетами требуется дополнительное крепление, разработанное специалистом с соответствующей квалификацией.

Типичные примеры дополнительных распорок показаны ниже. Детали крепления должны соответствовать рекомендациям производителя фермы и проектировщика крыши.

Минимальные требования к связям

Диаграмма D5 — Стандартная минимальная связь

Минимальные связи должны быть обеспечены следующим образом: точка. Эти скобки известны как продольные переплеты.

2) На уровне конька, также известные как продольные переплеты.

3) В месте пересечения стропила и подкоса, также известные как продольные стяжки.

4) Диагональ стропил, идущая от карниза к коньку с обеих сторон крыши.

Таблица D1. Максимальные пролеты фермы крыши для стандартных связей

Чтобы гарантировать, что дополнительные связи не требуются и применимы стандартные минимальные требования к связям, необходимо выполнить следующее:

1) Наибольшая длина безопорной наружной каменной стены, т. е. между контрфорсными стенами, опорами и дымовыми трубами, должна быть менее 9 м.

2) Расстояние между фермами не должно превышать 600 мм.

3) Пролет ферм соответствует требованиям к высоте карниза исходя из угла наклона крыши и соответствующей ветровой зоны.

4) Если перекрытие ниже фермы крыши состоит из гипсокартона, который крепится либо непосредственно к нижним поясам ферм, либо к рейкам, прикрепленным к нижним поясам ферм.

5) Площадь поперечного сечения элементов жесткости превышает 2130 мм2, а толщина элемента жесткости превышает 22 мм. 22 мм x 97 мм — минимально допустимая распорка.

6) В элементах связи не должно быть дефектов, снижающих прочность.

7) 2 гвоздя диаметром не менее 3,1 мм и длиной, превышающей глубину раскоса плюс 36 мм, изготовленных из коррозионно-стойких гвоздей, следует использовать для прибивания раскоса к каждому стропилу, через которое он проходит.

8) Раскосы должны начинаться у каждого фронтона или разделительной стены и продолжаться непрерывно по всей длине крыши.

9) Нахлест не менее чем из 2 ферм должен быть предусмотрен там, где встречаются 2 длины раскосов. Оба должны быть дважды прибиты к стропилам.

10) На каждом конце крыши к нижней стороне стропильных элементов крепят не менее 2 диагоналей стропил под углом от 35 до 55°. 45° — идеальный угол.

11) Продольные перемычки охватывают всю крышу.

12) Диагональные связи шеврона и стропил проходят по всей длине крыши. Между комплектами связей для пролета между двумя фермами и одиночными фермами, примыкающими к граням фронтонных и боковых стен, эта связь не требуется.

13) Необходимо всегда соблюдать требования производителя.

Диагональные связи стропил

Диагональные связи стропил должны повторяться непрерывно вдоль крыши, закрепляясь под углом 35°/55°. Продольные связи должны быть плотно прижаты к фронтону или перегородке. Нижние концы диагональных стропильных связей должны быть плотно прижаты к торцевым стенам как можно ближе к стыку стеновой плиты со стеной.

Диаграмма D6 — Типовая деталь диагональной связи стропил

Раскос шеврон

В дополнение к раскосам, описанным выше, проектировщик может указать, что должны быть предусмотрены дополнительные раскосы. Может потребоваться диагональная распорка Chevron, как показано на следующих схемах. Важно отметить, что распорки никогда не должны пересекать стену вечеринки.

Схема D7 — Раскосы типовых ферм и шевронных опор

Схема D8 и D9ниже детализируйте элементы раскосов фермы «fink». Некоторые элементы раскосов были исключены из схемы для ясности.

Схема D8 — Крепление к анкеру фермы

Схема D9 — Крепление шевроном к внутренней распорке

включены. Детали крепления должны соответствовать рекомендациям производителя фермы и проектировщика крыши. Обратите внимание, что для пролетов более 11 м может потребоваться дополнительная шевронная распорка, по этому поводу проконсультируйтесь со своим инженером-строителем.

Приведенное выше руководство относится только к требованиям к раскосам ферм «Fink». Во всех других случаях, как показано в D7 выше, Ассоциация стропильных ферм (TRA) предоставила стандартные места для шевронных связей, которые могут потребоваться наряду с продольными и диагональными связями стропил.

На приведенной ниже схеме D10 показана типичная конструкция фермы «Веер» с шевронными связями. Для ясности другие элементы крепления были опущены.

Схема D10 — Шевронная связь для пролетов свыше 8 м

Раскосы моноферм

Рекомендации по шевронным раскосам перемычек для моноферм приведены ниже. Это крепление может потребоваться в дополнение к диагональному креплению стропил. Рекомендации изготовителя и проектировщика кровли должны выполняться в отношении деталей крепления. Рис. Для ясности другие члены были опущены. 9Рис. необходимо следить за производителями ферм, чтобы гарантировать, что ни одна отдельная стропильная ферма не подвергается слишком большой нагрузке.

Определения:

S: Стандартный шаг фермы – 600 мм

C: Увеличенный шаг

B: Уменьшенный шаг

Ниже подробно описаны условия, которые необходимо соблюдать при увеличении шага стропил.

ПРИМЕЧАНИЕ: Запрещается разрезать сборную ферму.

Условие № 1

Ниже показан метод регулировки расстояния между двумя фермами примерно на 10% в соответствии с первым условием. Это увеличение расстояния не вызывает значительного увеличения напряжения в плиточных рейках или потолочном материале.

Диаграмма D14 — Открытие люка менее 660 мм

Приведенный выше пример применим для стандартного блочного дымохода с одним дымоходом, обслуживающим только один дом. В соответствии с условием 1 увеличенный шаг С может быть до (1,10 х S) стандартного шага, а уменьшенный шаг ферм В должен быть не более (0,95 х S).

Для ферм с шагом 600 мм максимальное расстояние, которое может быть достигнуто этим методом в точке C, составляет примерно 660 мм.

Условие № 2

Ниже показан метод регулировки расстояния между фермами, где проемы требуют увеличения расстояния более чем на 10 % от стандартного расстояния до двух раз (т. е. между 660 мм и 1200 мм). в соответствии со вторым условием. Заполняющие стропила и потолочные балки должны быть предусмотрены для дополнительной поддержки обрешетки черепицы и потолочного материала. Прогоны, переплеты, коньковые доски и триммеры используются для поддержки заполняющей древесины на одной линии с каждой фермой.

Диаграмма D15 – отверстие дымохода более 660 мм

Для ферм с шагом 600 мм максимальное расстояние, которое может быть достигнуто этим методом при С, составляет от 660 мм до 1200 мм.

Диаграмма D16 — Два люка дымохода на боковой стене

Максимальный пролет плитки или планки (44 мм x 36 мм) никогда не должен превышать 670 мм. На приведенном выше рисунке D16 прибивания 2 реек к последней ферме по обеим сторонам разделительной стены будет достаточно, чтобы уменьшить максимальный пролет обрешетки из черепицы или шифера до 668 мм.

Условие № 3

Ниже показан метод регулировки расстояния между проемами, которое более чем в два раза превышает стандартное расстояние между фермами и до трех раз превышает стандартное расстояние между фермами, при условии, что две обрезные фермы, закрепленные гвоздями на расстоянии 300 мм друг от друга, предусмотрены с каждой стороны проема вдоль всех элементов. Потолочный материал и плиточные рейки должны иметь дополнительную поддержку. Эту поддержку обеспечивают заполняющие стропила и потолочные балки. Прогоны, переплеты, коньковые доски и триммеры используются для поддержки заполняющей древесины на одной линии с каждой фермой.

Если требуется, чтобы расстояние более чем в три раза превышало стандартное расстояние между фермами, требуется проектирование инженером, имеющим квалификацию по результатам экзамена, занимающимся частной практикой и имеющим страховку профессиональной ответственности.

Диаграмма D17 — Заполняющая моноферма к дымоходу

Для ферм с шагом 600 мм максимальное расстояние, которое может быть достигнуто этим методом при С, составляет от 1200 мм до 1800 мм. Двойные фермы, сбитые вместе с межцентровым расстоянием 300 мм, обычно требуются по обе стороны от проема, превышающего 1200 мм.

Будьте осторожны при прибивании прогона и опоры прогона к стропильной стойке, чтобы не повредить их.

Диаграмма D17(a) – Дымоход с двумя дымоходами

На приведенной выше диаграмме показано расстояние между фермами и заполняющими стропилами для стандартного дымохода с двумя дымоходами, когда оба дымохода находятся в одном доме, а дымоход не находится на боковой стене.

Руководствуйтесь схемами D18 и D19 при подпирании стропил и потолочных балок там, где это необходимо.

Обрезка вокруг дымоходов

Обрезка может быть неизбежной в ситуациях, когда расстояние между фермами увеличивается, чтобы освободить место для дымохода. В этих случаях необходимо следовать указаниям, приведенным выше.

Схемы D18 — D21 иллюстрируют, как правильно обеспечить поддержку брусков заполнения, поддерживающих потолочные материалы и плиточные рейки.

Важно отметить, что все брусья должны находиться на расстоянии не менее 40 мм от дымохода или 200 мм от дымохода из соображений пожарной безопасности.

Диаграмма D18 — Типовая опорная деталь незакрепленных бревен

Во избежание повреждений следует соблюдать осторожность при прибивании гвоздями прогона и опоры прогона к стропильной стойке.

Диаграмма D19 — Фермы и пиломатериалы

На приведенной выше диаграмме показано типичное расположение ферм и пиломатериалов, а также типичное расположение обрезков вокруг трубы дымохода. Нагрузка от балок заполнения передается на двойные фермы с обеих сторон, а также на соседние фермы.

Стропила

На приведенных ниже схемах показано типичное сечение крыши через обрезки дымохода и конкретные детали соединений. Следует отметить, что это эскиз через балки заполнения между фермами.

Диаграмма D20 — Фрагмент детали A обшивки дымохода

Диаграмма D21 — Фрагмент детали B C и D обшивки дымохода

свободные бревна в качестве обрезков. Примером такого типа ферм является ферма «бобтейл». Ферма «бобтейл» не адаптируется из обычной фермы путем разрезания ее на месте, она спроектирована и изготовлена специально для таких ситуаций. Инструкции производителя должны соблюдаться при установке фермы бобтейла.

Изображение – ферма с коротким хвостом

Важно отметить, что все балки должны находиться на расстоянии не менее 40 мм от дымохода или 200 мм от дымохода из соображений пожарной безопасности.

Нагрузки водяных цистерн

Чтобы предотвратить прогиб или растрескивание потолка под цистерной, необходимо распределить нагрузку на несколько ферм.

Чтобы распределить нагрузку цистерны с водой, цистерна должна быть размещена на двух основных опорах и на двух второстепенных опорах, опирающихся на распорные балки. Распорные балки должны располагаться как можно ближе к узловым точкам не менее четырех ферм. В таблице ниже приведены минимальные размеры опорных элементов.

Таблица D2 — Минимальный размер опорных элементов для цистерн с водой

На приведенной ниже схеме показаны типичные детали конструкции, обеспечивающие надлежащую поддержку цистерны с водой.

Схема D22 — Бачок для воды

Крышка для бачка

Бачок должен быть закрыт подходящей крышкой, жесткой, но не воздухонепроницаемой.

Емкость для хранения воды

Для дома с 3 спальнями 212 литров — это минимальная фактическая вместимость, а 340 литров — минимальная фактическая вместимость, необходимая для других жилых помещений.

Изоляция на крыше и вокруг резервуаров

Диаграмма D23 — Свет крыши

Диаграмма D24 — Изоляция воды

, и что он доступен для чистки и замены. Расположите перелив в таком месте, чтобы обеспечить адекватное уведомление о переливе, не вызывая при этом дискомфорта или сырости в жилище. Обеспечьте изоляцию верхней части и боковых сторон резервуара, оставив нижнюю часть резервуара неизолированной. Непрерывность изоляции достигается, как показано выше. В случаях, когда резервуары поднимаются для увеличения напора, изолируйте крышу и резервуар отдельно, при этом каждая сторона резервуара должна быть изолирована в этом случае, обеспечивая достаточную вентиляцию резервуара.

Трубы всегда должны располагаться в отапливаемых помещениях во избежание замерзания, например, под изоляцией чердака или под потолком. Изолируйте все трубы, расположенные за пределами тепловой оболочки. Следует отметить, что теплоизоляция труб лишь замедляет наступление замерзания и не защищает от замерзания полностью.

Значения для различных размеров труб и толщины изоляции для различной теплопроводности для 12-часовой защиты в зданиях с обычным населением можно найти в Таблице 1 в Приложении к Техническому руководству G – Гигиена, Строительные нормы и правила 2008 г. с поправками и исправлениями, июль 2011 г.

Люки

По возможности отверстия для люков должны располагаться между фермами на стандартном расстоянии друг от друга. Если это невозможно или нецелесообразно, спроектируйте фермы, прилегающие к проему, для размещения проема.

Диаграмма D25 — Проемы для люков

На приведенном выше рисунке показан люк, установленный в пределах стандартного расстояния между фермами, элементы каркаса прорезаны над рейками и зафиксированы.

Фронтонные лестницы

В тех случаях, когда требуется свес крыши на фронтоне, используются фронтонные лестницы. Фронтонные лестницы должны быть надежно прибиты непосредственно к последней ферме и равномерно опираться на фронтонные блоки. Для выступов фронтона более 300 мм от внешней поверхности стены может потребоваться специальное проектирование. Баржевые доски и софиты можно прибить прямо к фронтонной лестнице.

Схема D26 — Изготовление фронтонной лестницы

Полость должна быть закрыта фирменным доводчиком по верху торца фронтона. Также важно убедиться, что вся древесина фронтонной лестницы обработана подходящим консервантом.

Формирование вальм в крыше

Это можно сделать двумя способами:

1) Формирование вальмовой части крыши из обрезанных бревен.

2) Использование моноферм, разработанных и изготовленных специально для крыши.

Способ 1

На приведенной ниже схеме показана типичная четырехскатная крыша с деревянными вальмами и сборными фермами. Этот метод не используется в ситуациях, когда высота фронтона превышает 5 м. Если фронтон имеет длину более 5 м, необходимо следовать методу 2, подробно описанному ниже.

Соответствующие вальмовые детали и компоненты могут быть предоставлены производителями ферм в рамках проектирования и изготовления крыши.

Схема D27 — Шатр на фронтоне длиной менее 5 м

Важно отметить, что там, где срезанный вальмовый конец передает нагрузку на несущую перегородку, несущая перегородка должна иметь отдельный фундамент .

Диаграмма D28 — Вальмовый конец с фермами

На приведенной выше схеме показана типичная деталь соединения с фермами в верхней части вальм.

Метод 2

Вальма формируется с использованием специально разработанной балочной фермы и монофермы вместе с нарезанным деревянным наполнителем. При использовании этого метода для формирования вальмового конца следует учитывать следующее:

Убедитесь, что количество плоских верхних слоев, как правило, 2 или 3, как указано в инструкциях производителя, совпадает с количеством в балке. ферма. Балочная ферма — это ферма, состоящая из 2 или более ферм, скрепленных вместе, которые предназначены для восприятия больших нагрузок, например. нагрузки от других ферм.
Убедитесь, что детали подшипников соответствуют инструкциям производителя.
Прикрепите раскосы к верхнему поясу ферм с плоским верхом и балочной ферме, как указано в инструкциях производителя.
Для поддержки моноферм на балочной ферме используйте башмаки для ферм.
Чтобы обеспечить поддержку вальмового стропила, зацепите вальмовое стропило над балочной фермой.

Схема D29- Формирование шатрового конца

На приведенном выше рисунке показана шатровая крыша, созданная с использованием специально разработанной балочной фермы и монофермы, а также обрезанного бруса заполнения. Поскольку большая часть нагрузки от шатровой крыши передается на стены в углу, необходимо соблюдать осторожность при креплении и соединении настенной плиты, чтобы избежать ударов.

Диаграмма D30 — типичная деталь в нижней части бедра

При сильно нагруженных бедрах в качестве альтернативы следует использовать угловой галстук или галстук-дракон.

Обращение с фермами

Необходимо соблюдать осторожность при хранении, перемещении и фиксации ферм, поскольку они рассчитаны на определенную нагрузку. Никогда не делайте надрезы и не сверлите фермы для размещения коммуникаций. Никогда не принимайте поврежденные или деформированные фермы – обращайтесь с фермами осторожно.

Диаграмма D31 — Не принимать поврежденные фермы

На приведенной ниже диаграмме показан правильный метод механического обращения с фермами.

Диаграмма D32 — Установка ферм на место

Предотвращение расползания кровли

Из-за величины распора, создаваемого наружу в углах под вальмой, необходимо принять меры для уменьшения этого распора. Чтобы крыша не расползалась, предпринимаются три основные меры.

Сначала соединяемые стеновые пластины наполовину накладываются внахлест, как показано на рисунке. Во-вторых, углы стеновых панелей усилены полосой из оцинкованной стали, как показано на рисунке. Наконец, угол укрепляется угловой стяжкой, которая надежно прибивается к стеновым пластинам. Кроме того, когда нагрузка очень велика, для соединения вальмового стропила с угловой стяжкой можно использовать стяжку из оцинкованной стали.

Схема D33 — Привязка тазобедренного конца к угловой стене

Укрепите угол полосой из оцинкованной стали. Это настоятельно рекомендуется.

Добавить угловую стяжку; надежно прибейте его к обеим настенным пластинам.

Подробная информация о строительстве

Диаграмма D34 — Foot of Hip

Диаграмма D35 — Типичный вырезок в углу

Диаграм D36 — Dragon Fly Stale Hiet Tie Tie Tie Tie Tie DiTe

Alleaon. используется при сильно нагруженных бедрах. Эта стяжка надежно крепится к вальмовому стропилу, а также к угловой стяжке.

Схема D37 — Угловая фронтонная стена с шатровым концом

На схеме показано типичное соединение шатровой крыши с углом стены. Из-за внешнего давления, оказываемого на стену от бедра, меры, изложенные выше, необходимы для сопротивления этому давлению.

Стропила ендовы

Для стропил ендовы требуется достаточная опора, так как они обычно несут большие нагрузки. Чтобы уменьшить прогиб и напряжения, правильно поддерживаемый прогон может быть удлинен, чтобы обеспечить поддержку ендовного стропила. Следует позаботиться о том, чтобы все стропила, опирающиеся на стропила ендовы, были закреплены правильно.

Если ендовное стропило заходит за стеновые плиты или прогоны, убедитесь, что стропило не имеет слишком глубоких надрезов. Как правило, ендовные стропила будут большими и глубокими элементами из-за нагрузок, которые они должны нести, а также для обеспечения того, чтобы они могли быть достаточно устойчивыми. Стропила, опирающиеся на стропила ендовы с обеих сторон, должны опираться примерно в одной и той же точке.

Вальмовые стропила

Как правило, промежуточная опора вальмового стропила обеспечивается прогоном. Этот прогон должен быть соответствующим образом поддержан. Вальмовые стропила обычно должны быть большими, глубокими элементами, поддерживаемыми на уровне прогона и стеновой плиты. Причина такого размера та же, что и у ендовных стропил: чтобы избежать перерезки в точках опоры из-за чрезмерного заглатывания. Стропила, опирающиеся на вальмовые стропила с обеих сторон, должны опираться примерно в одной точке.

Коньковые доски

Коньковые доски – это отрезки, на которые могут опираться стропила с обеих сторон. Важно, чтобы стропила, опирающиеся с обеих сторон, упирались примерно в одну и ту же точку.

Цистерна для воды

Надлежащая поддержка цистерн для воды имеет важное значение для деревянных крыш.
