Монтаж плит покрытия — Студопедия

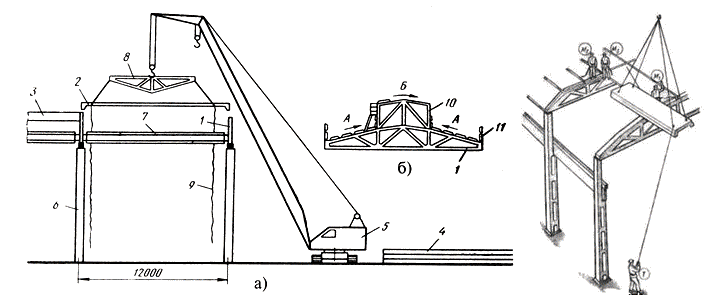

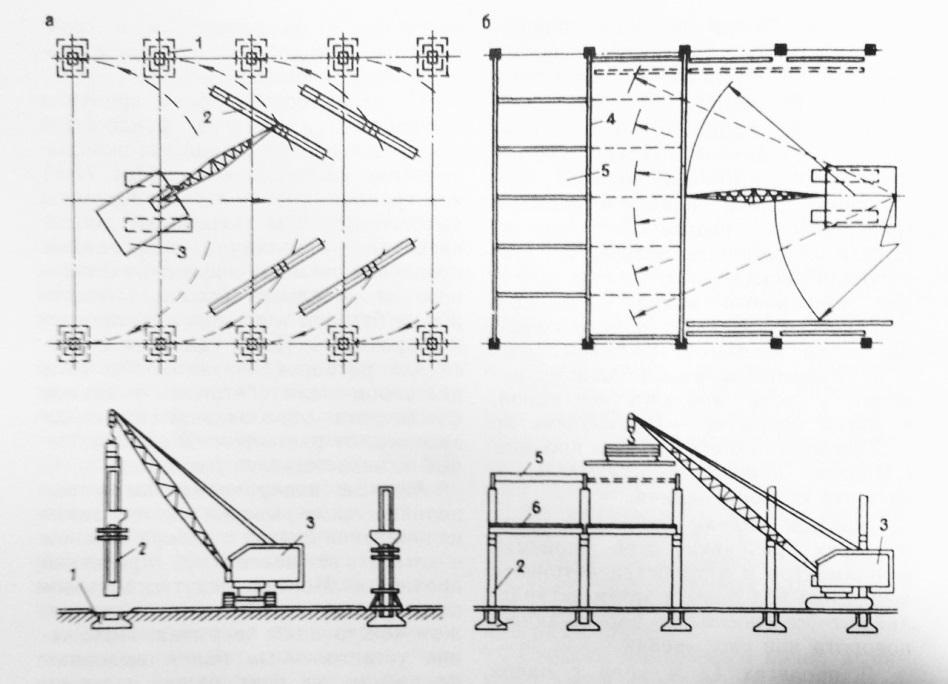

Как правило, плиты покрытия имеют длину 6 м при ширине 1,5 и 3 м и длину 12 м при ширине 3 м. Строповку плит производят четырехветвевым стропом типа «паук» или, что чаще, траверсами. Монтаж плит осуществляют в одном потоке с фермами (балками покрытия), поэтому сразу после установки очередной фермы укладывают очередной ряд плит.

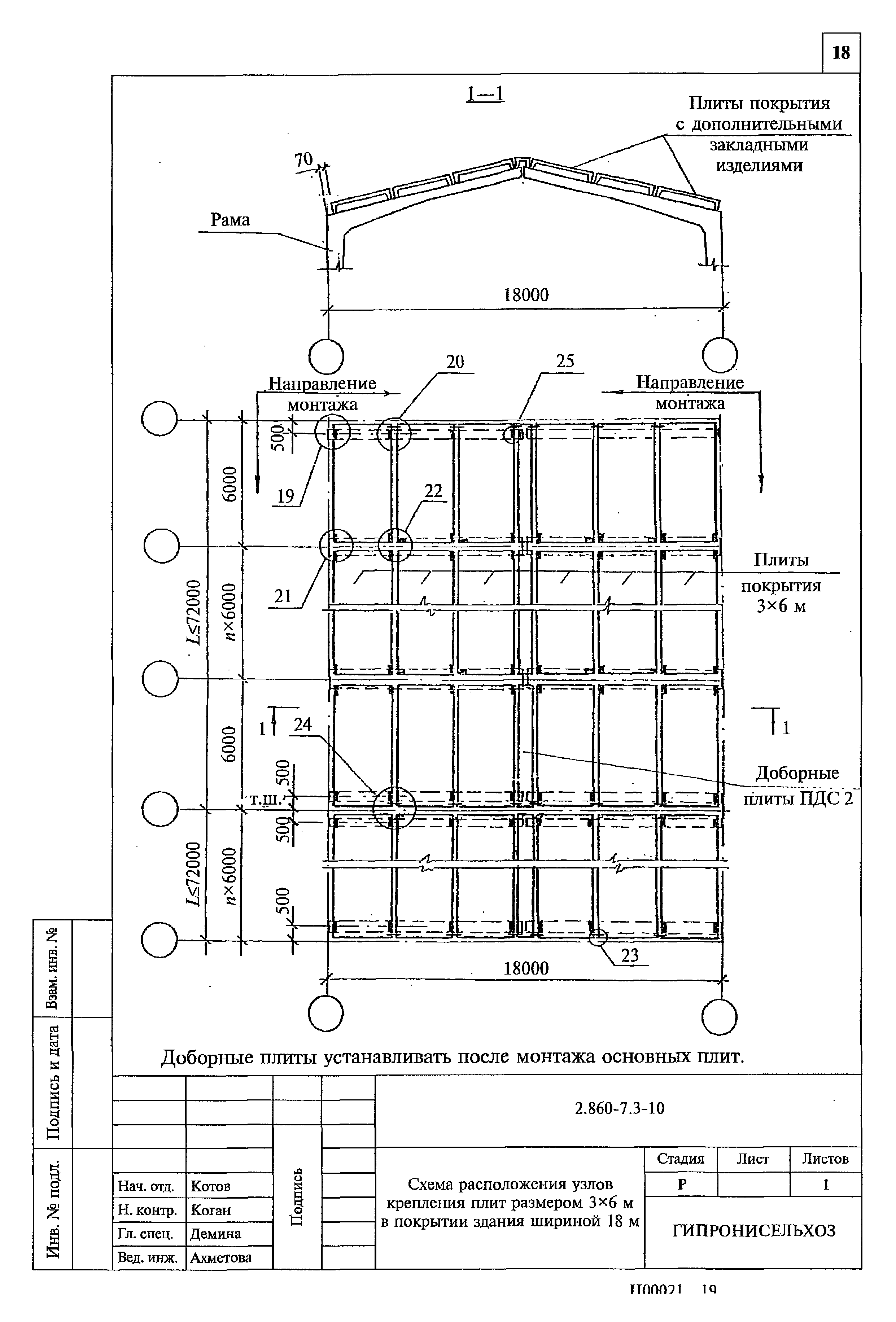

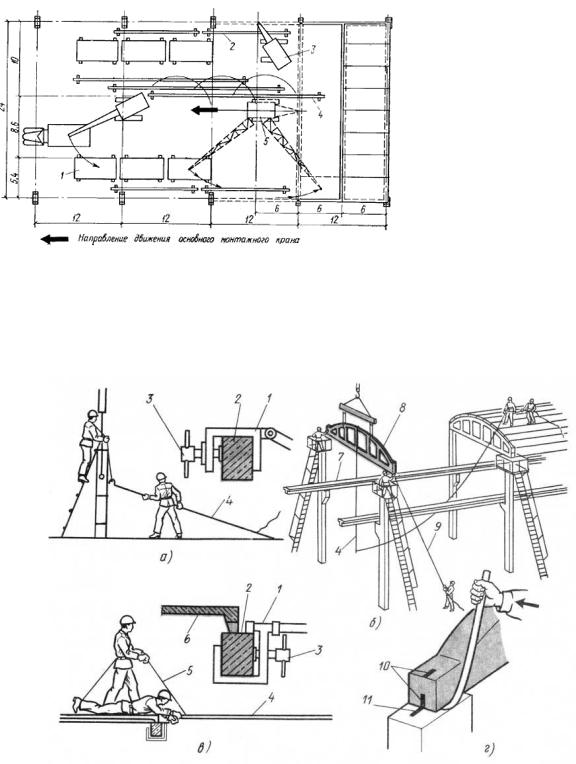

При бесфонарной кровле плиты покрытия рекомендуется укладывать от одного конца фермы к другому, начиная со стороны ранее смонтированного пролета, при наличии фонарей — от концов ферм к середине пролета. Плиты покрытия укладывают по разметке на верхних поясах ферм (балок) с целью обеспечения проектного положения их в плане на стропильной конструкции.

Первая плита покрытия, установленная на стропильные конструкции, приваривается в четырех опорных узлах. Закладные детали каждой последующей плиты не менее чем в трех узлах опирания должны быть приварены к закладным деталям верхнего пояса фермы (четвертый угол плиты оказывается недоступен для сварки).

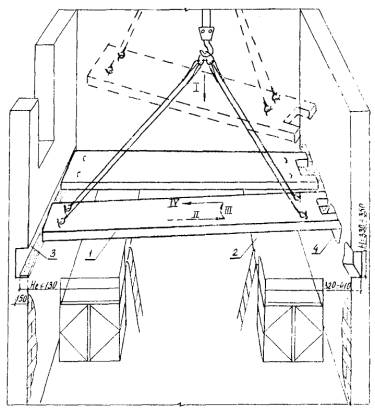

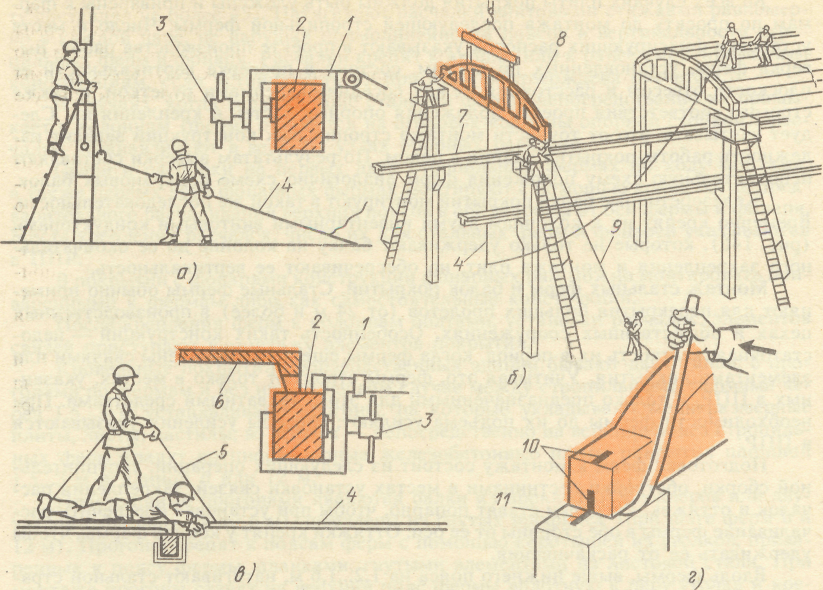

При укладке в каждой ячейке первой плиты один монтажник находится на плите, уложенной в смежной ячейке, второй — на лестнице-площадке, навешенной на колонну. В дальнейшем оба монтажника переходят на вновь уложенную плиту для приемки и укладки следующей.

Крайние плиты покрытия должны оснащаться инвентарной конструкцией ограждения. Швы между плитами заделывают цементно-песчаным раствором на быстротвердеющем цементе или мелкозернистой бетонной смесью.

В одноэтажных промышленных зданиях могут быть предусмотрены в качестве элементов покрытия болышеразмерные плиты-оболочки, плиты 2Т, другие индустриальные изделия, которые чаще всего поступают на объект с уже выполненным утеплителем и кровлей.

Складирование плит покрытия осуществляется в рабочей зоне монтажного крана вместе с другими элементами, входящими в монтажный поток. Плиты укладываются в штабели до 8…9 шт., иногда устраивают штабели с двух сторон от монтажного крана. Необходимо, чтобы на этих штабелях все плиты укладывались полностью в монтируемом пролете. Только для плит покрытия, как наиболее легких элементов каркаса, допустимо изменение вылета крана при укладке элементов на две соседние фермы. Оптимальным решением является применение в качестве монтажного крана с удлиненным гуськом, что позволит на основном крюке поднимать и монтировать фермы и балки, на другом крюке на гуське — плиты покрытия.

Распорку между фермами снимают после укладки и приварки к ферме закладных деталей плиты, уложенной у распорки. Монтаж железобетонных плит покрытия по стропильным балкам выполняют в той же последовательности и теми же приемами, как по фермам.

Монтаж плит покрытия — Студопедия

Технология монтажа плит перекрытия

В настоящее время подавляющее число строительных проектов по возведению малоэтажной недвижимости, многоэтажных зданий промышленного и гражданского назначения включают в себя применение перекрытий.

При этом плиты перекрытия выступают в качестве одного из элементов надежности и прочности зданий, от технологии монтажа которых зависит прочность строения и его долговечность.

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

плитное;
монолитное;
деревянное.

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

изделия с наличием продольных ребер;
панели шатрового типа с ребрами по окантовке;
плоские плиты;
многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

ПБ — непрерывного безопалубного формования;
ПК — круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Аспекты проектирования зданий и сооружений

На стадии проектирования важно учитывать допустимые размеры плит и делать расчеты, исходя из их габаритов. На практике нередко встречаются случаи, когда процесс строительства осуществляется по чужому проекту с наиболее удобной планировкой. Для успешной реализации таких проектов необходимо придерживаться строго соответствия заложенным в смете проекта материалов. Недопустимо использование проектов для других типов материалов с применением бетонных перекрытий, не обеспечивающих ввиду своих геометрических размеров необходимую величину напуска. В случае, когда расчетные данные оказываются неверными, а длина железобетонных изделий не соответствует реальным, имеющиеся в наличии плиты для установки и монтажа необходимо рубить или пилить.

В идеальном варианте чтобы, уменьшить до минимума себестоимость строительства, необходимо осуществлять монтаж плит нужной длины и габаритов непосредственно с машины.

При этом сокращаются расходы на погрузочно-разгрузочные работы, отсутствует необходимость оборудования площадки для складирования и штабелирования стройматериалов. По правилам хранения ЖБИ можно укладывать лишь на ровный грунт с деревянными подкладками, установленными на расстоянии 400 мм от края. Высота штабеля не может превышать 2,5 метра, а железобетонные изделия должны быть разделены между собой рейками толщиной не менее 25 мм. Хранение плит производится под навесом, предотвращающим попадание осадков на поверхность будущих перекрытий. Места складирования выбирают из учета доступности при работе крана.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Перед укладкой плита подвергается подготовке. Отверстия на ее торце необходимо заделать. Как правило, для этого пустое пространство закладывается кирпичом и бетонируется в зазорах. Допускается заполнение отверстий при помощи минеральной ваты.

Укладка

Для проведения монтажных работ по укладке необходима бригада в составе трех рабочих монтажников. В обязанности двоих входят задачи строповки и правильной укладки плит, третий обеспечивает их соединение и корректировку при опускании. Большая часть железобетонных изделий предназначена для монтажа посредством применения шарнирной технологии. Ее суть заключается в том, чтобы опирание производилось исключительно с коротких торцов. При этом под плиту укладывается раствор толщиной не менее 20 мм в густой консистенции, а крановщик обеспечивает натяжение тросов, позволяющее производить корректировку положения при помощи лома. Обычные плиты готовы длительно выдерживать вертикальные нагрузки. Работая на поперечный изгиб, в конструкции плиты предусмотрено армирование в нижней части изделия. Значение глубины напуска для устойчивого положения может варьироваться в среднем от 70 мм до 120 мм. Минимальная величина опирания плит марки ПК и ПБ на стену зависит от длины перекрытия, насчитывая:

70 мм для железобетонных перекрытий с длиной до 4-х метров;
90 мм для ЖБИ с длиной свыше 4-х метров.

В ряде случаев напуск может достигать 250 мм, обеспечивая жесткую фиксацию к опорной конструкции. При подсчете дистанции между стенами в расчет берет длина плиты за вычетом 240 мм, что обеспечивает 120 мм опирания с каждой стороны, которые гарантируют надежный монтаж даже при наличии небольших отклонений при установке изделий.

Для изделий марки ПТ величина минимально необходимого опирания согласно технической документации составляет 80 мм. При этом точки опоры должны быть выставлены по всем четырем сторонам изделия.

В том случае, если глубина опирания оказывается недостаточной, с течением времени могут проявляться дефекты конструкции в виде появления трещин в стене или на плите перекрытия, которые впоследствии могут повлечь за собой их полной разрушение.

При кладке кирпича оптимальной толщиной для стен считается значение 380 мм. Данный параметр также формируется исходя из нагрузки, которая реализуется плитами перекрытия с двух сторон на длине 240 мм. Еще 140 мм пространства стены необходимо, чтобы соорудить стандартный канал вентиляции. Таким образом, стены позволяют производить монтаж следующих этажей с комфортной установкой перекрытий.

Если размеры возводимого здания по ширине не соответствуют размерам ширины плит, наилучшим решением будет сведение промежутков в один общий зазор, который перекрывается за счет применения монолитной технологии. Порой, без монолитных участков в перекрытиях обойтись сложно или, попросту невозможно. Даже в тех случаях, когда проекты предусматривают все необходимые размеры плит и соотношения габаритов меду стенами, может появиться необходимость монтажа дополнительных вентиляционных каналов и прочих систем, корректирующих размеры. При этом производится усиление – армирование, для которого задействуются изогнутые сетки. Преимущественно для перекрытий монолитного типа используют бетон марки не ниже чем В25.

Рубка плит

В случае, когда возникает необходимость укоротить железобетонные изделия, производится их рубка. Технология подразумевает последовательность операций:

точка рубки фиксируется на бруске таким образом, чтобы часть подлежащая отделению располагалась навесу;
для ровного шва контур разделения отмечается и пропиливается при помощи углошлифовальной машины;
бетон, расположенный над пустотами ломается с использованием ударных инструментов;
разрушаются перегородки в плите;
арматура распиливается с помощью специнструмента и постепенно отделяется от ненужной части.

Плиты марок ПТ и ПК не допускается разрезать вдоль по длине по причине конструктивных особенностей. Поскольку в местах установки и концентрации силы располагается усиленное армирование изделий, их рубка вдоль может повлечь за собой значительное снижение нагрузочной способности и вызвать последующее разрушение. Разделять плиты по длине рекомендовано по месту ослабленного сечения – вдоль отверстия. Такой вариант рубки приемлем для изделий типа ПК, однако ввиду малого значения ширины стенок между отверстиями не рекомендован для плит марки ПБ.

В ряде случаев при реализации строительства по индивидуальным планам застройки в плите может понадобиться прорубить отверстие квадратной, прямоугольной или круглой формы. Его назначением может стать люк или, например, переход по лестнице с нижнего этажа на верхний. Учитывая разнообразие форм и конструкций малогабаритных винтовых лестниц, размеры таких окон в плитах могут быть довольно невелики. Длинная сторона такого выреза, как правило, может достигать размера 1400 мм. При этом используются те же инструменты и правила для вырубки отверстия, позволяя сохранить несущую прочность и надежность конструкции.

Максимальному риску потери несущей прочности при рубке подвержены железобетонные плиты большой длины, которая превышает 4780 мм при толщине 220 мм. Также нежелательно резать и рубить ЖБИ, конструкция которых предусматривает наличие анкеров, расположенных в торцевой части изделий.

Резка и рубка плит является длительным с точки зрения затрат времени и трудоемким процессом, в котором понадобится углошлифовальная машинка и диски для резки бетона, ударный инструмент в виде кувалды и даже автоген, с помощью которого можно будет устранять попадающуюся на пути реза арматуру.

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

СТО НОСТРОЙ 2.7.55-2011 СТО 030 НОСТРОЙ 2.7.55-2012 Плиты покрытий и перекрытий сборные железобетонные с предварительно напряженной арматурой для пролетов до 7,2 м. Технические требования к монтажу и контролю их выполнения / 2 7 55 2011 2 7 55 2012

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.

ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКН

Правила монтажа плит перекрытия на стены из разных материалов

Самым легким способом перекрытия пролётов и установки горизонтальных опор является укладка плит перекрытия. Такие плиты бывают разных видов и каждый из них имеет свои особые характеристики, правила эксплуатации, размеры и формы. Именно благодаря широкому выбору плит перекрытия, ими можно закрыть пролёт любой сложности. Однако обязательно стоит учитывать особые критерии установки плит перекрытия.

Плиты перекрытия: плюсы и минусы

ЖБИ плиты, в первую очередь, предназначены для разграничения этажей и рассеивания нагрузки, которая потом передается на несущие стены и фундамент. Из-за немалого количества положительных качеств, плиты перекрытия используют как для обычного жилого строительства, так и для возведения промышленных построек.

Чаще всего используются плиты с пустотами, отверстия в которых могут иметь разную форму и диаметр. Изучим основные плюсы пустотных изделий:

По сравнению с производством монолитных перекрытий затрачивается гораздо меньше средств и труда.
Высокая прочность достигается за счет армирования изделия. Что нельзя сказать о сборных или деревянных перекрытиях.
Из-за технологических пустот повышается тепло- и шумоизоляция во всем здании.
По сравнения с монолитными перекрытиями, которые очень сильно нагружают несущие стены и фундамент здания своим весом, пустотные плиты обладают меньшим весом.

К минусам можно отнести возможность перекрытия пролётов только прямоугольной формы, в остальных же случаях нужно будет прибегать к применению монолитных перекрытий. Так же для установки плит нужно заказывать спецтехнику.

Какие существуют основные типы ЖБИ плит?

Назначение

Особенности

Внешний вид

ПБ, 3,1ПБ и 1,6ПБ

Плиты 1,6ПБ и 3,1ПБ облегченного типа. Они имеют толщину 160 мм, их используют только в возведении малоэтажных зданий.

ПБ имеют обычную для плит перекрытия высоту в 220 мм.

Разработка идет на специальных станках, где не применяется опалубка. После застывания, заготовка разрезается на плиты равного размера.

ПНО и ПК

ПНО являются облегченными, их толщина 160 мм, а ПК имеют стандартную высоту 220 мм.

Производятся по более старой технологии с применением опалубки, в форму устанавливают армирующую сетку, специальные пустотообразующие конструкции и заливают бетон. Разглаживание производится на специальных вибрастанках.

Ещё заводы производят специальные плиты, которые используются для строительства в сейсмоактивных районах. Такие плиты называют ребристыми из-за наличия дополнительных ребер жесткости с двух сторон.

Как устанавливают плиты перекрытия на стены их разных материалов?

Очень часто у неопытных строителей возникает сложность, как ставить ЖБИ плиты на несущие конструкции. Все зависит от того материала, из которого выполнялась «коробка» будущего здания. Изучим пару примеров.

Стены из кирпича

При установке ЖБИ плит на сооружения из кирпича или бетона, их можно выкладывать прямо на несущие стены на специальный раствор из песка и цемента толщиной примерно 2 см. Однако нужно учитывать и глубину посадки, для кирпичных стен это 12 см.

Блоки из керамзита: стеновые конструкции

Вопрос, как выкладывать плиты перекрытия на блоки керамзита, является достаточно сложным для строителей. Так как эти блоки имеют не такую прочность как, например, кирпичи, правилами рекомендовано устанавливать пояс из арматуры на несущие конструкции толщиной максимум 20 см, что позволит более равномерно распределять нагрузку.

Естественно плиты устанавливаются только после того, как пояс набрал прочность и способен выдержать ЖБИ плиты. Наилучшая глубина опоры для блоков керамзита составляет 10-15 см.

Газобетонная «коробка»

Как и в случае с блоками из керамзита, для газобетона предусматривается установка армирующего пояса по всей площади несущей конструкции.

В зависимости от слоя армирующего пояса и размеров плит, глубина посадки для газобетона должна быть в пределах 10-17 см.

Стены из поризованных блоков

В случае с поризованными блоками плиты перекрытия укладываются на так называемую подушку из 3 сантиметров раствора и армирующей сетки. Диаметр используемой проволоки составляет 4 мм, а ячейки сетки имеют размер 5х5 см.

Есть и ещё способы раскладки. Например, делают прокладку из трёх слоёв полого кирпича, на которые в последствии выкладывают плиты.

Соблюдение правил укладки

Все плиты укладываются специальной техникой. Однако перед укладкой изделия транспортируют на строительный участок и складируют на нём. Эти процессы тоже должны проводиться с учётом строгих правил. Пренебрегая правилами транспортировки и хранения железобетонных плит, существует шанс их повреждения, что приведет к ухудшению свойств здания и дополнительным расходам со стороны застройщика.

Хранение плит на объекте

Для хранения плит на объекте на долгий срок, следует соблюдать следующие правила:

Если стоит задача хранить большое количество плит, то высота одного штабеля не должна быть больше двух с половиной метров.
Укладка ЖБИ плит друг на друга без деревянных прокладок строго запрещена.
Бруски дерева устанавливаются с двух сторон с отступом от края в 20 см между каждой плитой.
Самая нижняя плита должна укладываться на большой брус, чтобы плита никак не могла контактировать с поверхностью земли.

Правильная опора плит

Мы уже выше описали как нужно укладывать плиты на разные материалы. Однако следует ещё напомнить, что конструкторы должны задать стандартное значение при составлении технического плана. Это значение должно быть равно 12 см.

Как правило, в процессе проектировки возведения несущих конструкций, проектировщики отталкиваются от длины плит перекрытия и отнимают от нее 24 см, что равняется глубине опор с двух сторон. Результатом такой работы является правильная величина упора.

Деление на ячейки

Требуется внимательно отнестись к раскладке плит перекрытия. Чтобы рассчитать это, нужно точно знать площадь перекрываемого пролёта и отталкиваясь от этой информации выбрать плиты подходящего размера.

Максимальная длина железобетонной плиты может составлять до 11 метров, а ширина от 1 до 1,8 метров.

При составлении плана перекрытия, нужно специально отметить отверстия под коммуникации, например, вентиляцию или дымоход. Следовательно, не нужно забывать и про монолитные перекрытия, которые в дальнейшем нужно будет выполнять непосредственно на объекте.

Процесс установки перекрытий

Обычно процесс выкладки состоит из 5 шагов:

Подготовительный этап — этот процесс начинается после установки армирующего пояса или укладки последнего ряда кирпичей. Нужно отрегулировать высоту конструкций, на которые будут устанавливаться плиты. Это делается для уменьшения сгибания. Производится тщательная подготовка и выравнивание поверхности стен для укладки. В процессе установки ЖБИ плит на фундамент, нужно удостовериться в надёжности гидроизоляции.
Замешивание раствора — раствор из цемента и песка должен замешиваться в соотношении 1:3 до густой консистенции. Прокладка их раствора выкладывается слоем от 1,5 до 3 сантиметров для плиты. Некоторые мастера, опираясь на свой опыт, могут подготавливать подушку для нескольких плит одновременно. В зависимости от материала несущих стен, укладывается армирующая сетка или пояс их арматуры.
Установка ЖБИ плит — как правило, процесс укладки начинается с места ближайшего к крану или с мест, где проходит коммуникация.
Выравнивание плиты — эта процедура производится одновременно с укладкой плиты на несущие стены. Когда плита уже лежит на стене, её нельзя передвигать спустя пару минут и подравнивание осуществляется строго по оси стены с помощью ломов. По окончанию процесса установки, стропы убираются и можно переходить к работе со следующей плитой.
Анкеровка — процедура подразумевает объединение плит перекрытия между собой стяжками из гибкой арматуры малого сечения. К стенам плиты стыкуются Г-образным креплением.

Разрезание плит

В некоторых случаях невозможно уложить цельную плиту на участок или просто нужно сделать технологическое отверстие для прокладки коммуникаций. Именно в таких случаях используют технологию резки ЖБИ плит. Однако стоит отметить, что резка такого типа изделий является крайне травмоопасной затеей. Плюс это приводит к ухудшению качеств плиты, в частности, заявленной прочности. Рекомендуется заказывать эту процедуру у завода-изготовителя или у профессионалов.

Естественно случаются ситуации, когда разрезать плиту нужно быстро и прямо на месте, в таком случае нужно запастись болгаркой для резки бетона и автогеном для распиливания арматуры.

Обязательно соблюдайте последовательность действий:

Нанести разметку.
Найти жесткую подложку по форме плиты и положить плиту на неё.
По ранее расчерченным линиям сделать надрез при помощи болгарки.
Вырезанный материал выбить при помощи кувалды, начинать следует с пустотных участков, так будет легче.
Очень аккуратно обрезать арматуру автогеном, чтобы металл не потерял связи с бетоном.
Далее нужно заполнить пустоты в плите раствором со свойством саморасширения.

Заполнения стыков между плит и пустот в них

Бывалые строители настоятельно рекомендуют замазывать стыки между плитами и отверстия пустот. Эта процедура выполняется уже привычным раствором из песка и цемента.

Существует несколько способов как замазать стыки между плитами. Это зависит от ширины зазора:

Недостатки перекрытий и большие зазоры — заполняются с применением технологии монолитной заливки с армированием.
Средний размер шва — зазор от 2 сантиметров, заливается бетоном высокой твердости и прокладывается продольная арматура.
Мелкий зазор — имеет ширину до 2 см, заполняется цементом.

Лайфхаки и сложности, с которыми можно столкнуться

Для укладки плиты на стену из кирпича, последний её слой должен быть тычковым. Армирующий пояс может возводиться с использованием самодельной опалубки.

Заполнение пустот раствором требуется только на тех участках, которые будут выходит наружу здания, это защищает конструкцию от сильного промерзания. Монтаж отверстий под коммуникации нужно делать ещё на земле, когда к плитам есть свободный доступ, иначе это может стать проблемой.

Нужно заранее подготовить площадку для крана. Если почва на месте стройки рыхлая и рассыпчатая, то это точно приведет к сложностям. Нельзя использовать краны рядом с подвалами, из-за нагрузки на грунт может обломиться плита. Для этого нужно пользоваться техникой с длинной стрелой.
