Монтаж плит перекрытий. Особенности монтажа.

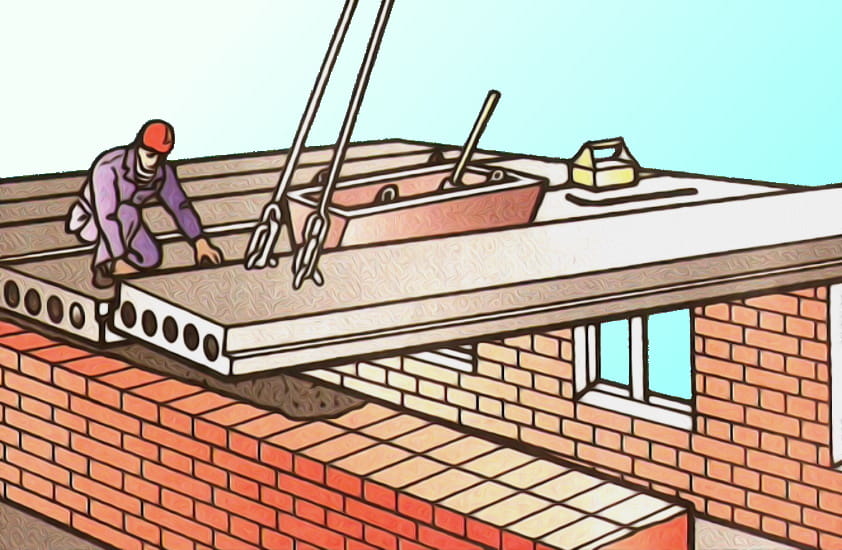

Рисунок: Монтаж плит перекрытий.

Ни одно строительство здания или сооружения не обходится без монтажа плит перекрытий. Плиты перекрытия обеспечивают прочность и жесткость здания.

Монтаж плит перекрытий выполняется монтажниками, которые обладают всеми необходимыми знаниями.

Все плиты перекрытий подразделяются на монолитные и пустотелые, а также различаются по форме, структуре и техническим характеристикам.

Выбор типа плит перекрытий определяется на стадии проектирования здания или сооружения, путем конструкторских расчетов с учетом всех технических требований.

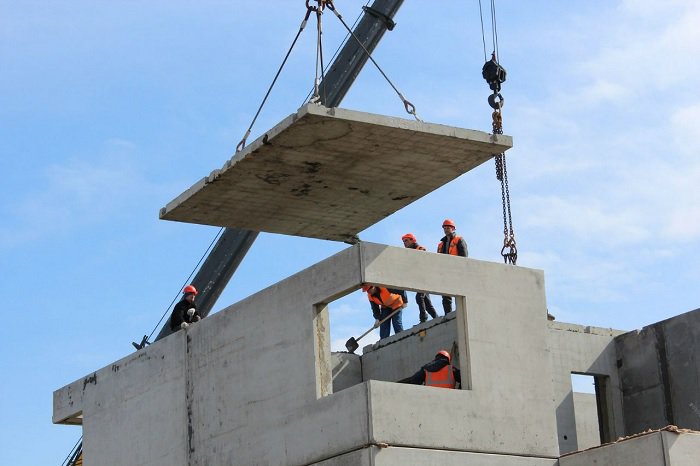

Монтаж плит перекрытий осуществляется с использованием монтажных кранов (башенных или самоходных стреловых) и необходимой такелажной оснастки.

Доставляются плиты перекрытия на строительную площадку чаще всего автомобильным транспортом, реже доставляются железнодорожным транспортом. При поступлении на строительную площадку все плиты перекрытия проходят входной контроль.

Рассмотрим монтаж плит перекрытий подробнее.

Инструменты и материалы для монтажа плит перекрытий.

Монтаж плит перекрытий.

Основные этапы монтажа плит перекрытий включают в себя:?

• подготовительные работы;
• строповка плит перекрытий;
• перемещение плит перекрытий к месту укладки;
• установка плиты;
• анкеровка и заделка рустов и зазоров плит перекрытий.

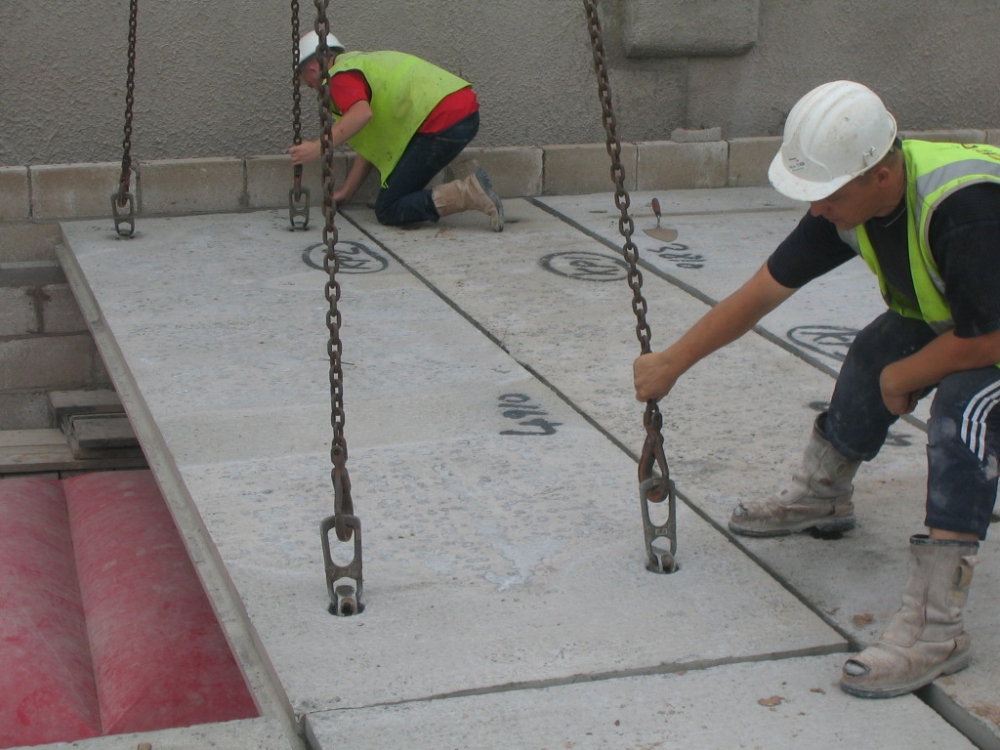

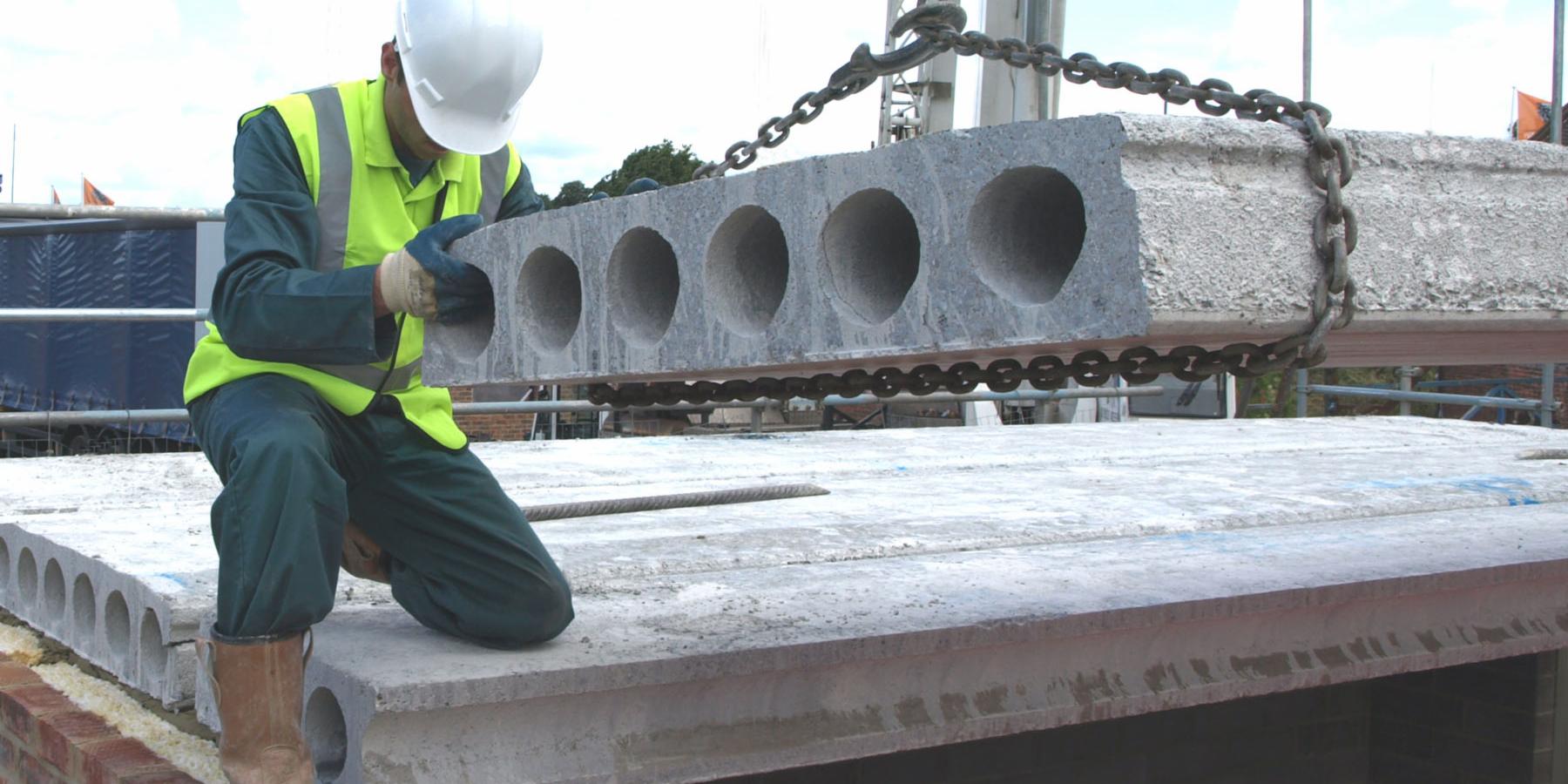

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

Рисунок: Схема строповки плиты.

В процессе монтажа плит перекрытий участвуют четыре человека:?

• один человек стропует конструкцию;
• два человека выполняют непосредственно монтаж плит перекрытий;
• один человек регулирует работу крановщика.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Вид материала стеновой конструкции	Ширина опорной поверхности, мм
для стен из крупноформатных бетонных блоков	50-90
для стен из мелкоштучных материалов	90-120
для хрупких стеновых конструкций, которые имеют низкую плотность (газосиликатные блоки, пеноблоки и т. д.)	100-150
для стальных несущих элементов (двутавровые балки и т.д.)	до 70

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

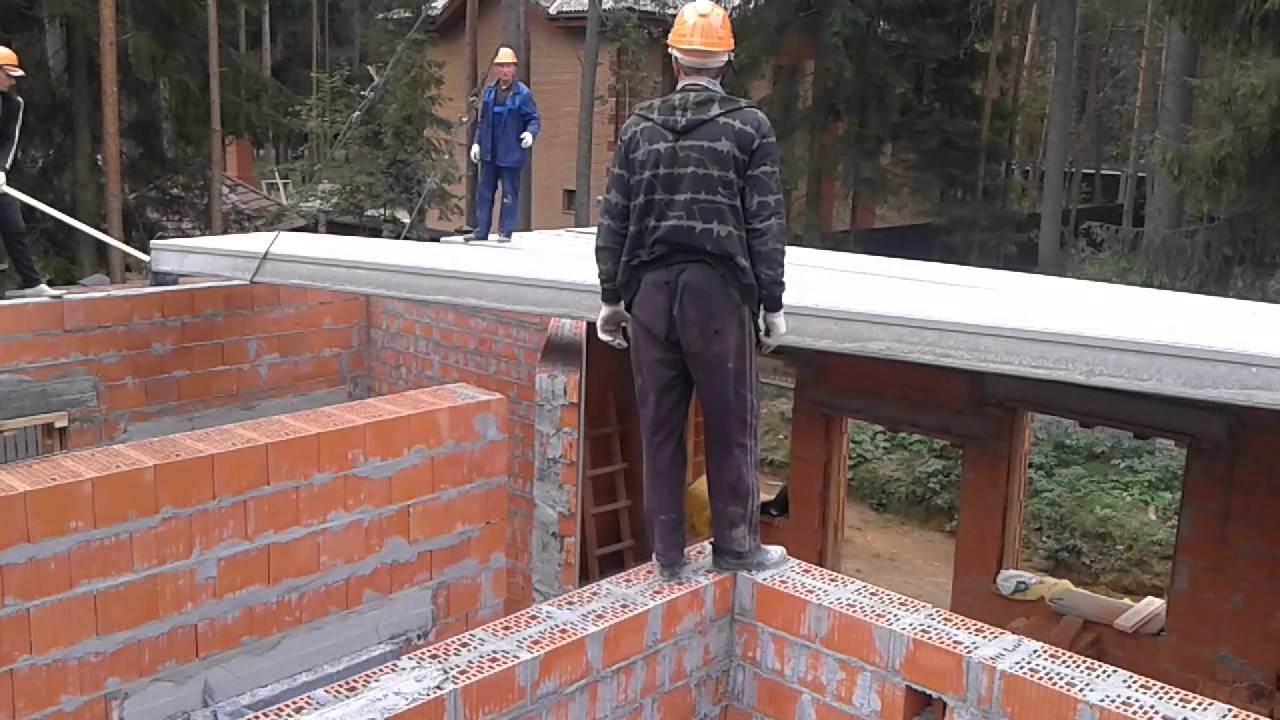

Рисунок: Процесс монтажа плит перекрытий.

Порядок монтажа плит перекрытий:?

1. очистить поверхность от мусора и остаток раствора;
2. проверить уровнем горизонтальность поверхности стен и исключить перепады по высоте более 15 см;
3. уложить цементно-песчаный раствор толщиной 20 мм;
4. выполнить строповку плиты перекрытия и переместить монтажным краном в место монтажа плиты;
5. ломом корректируем положение плиты, проверить пятно контакта и опустить плиту;
6. выполнить растроповку и анкеровку плиты;
7. зазор между торцевыми поверхностями плит заделать цементно-песчаным раствором.

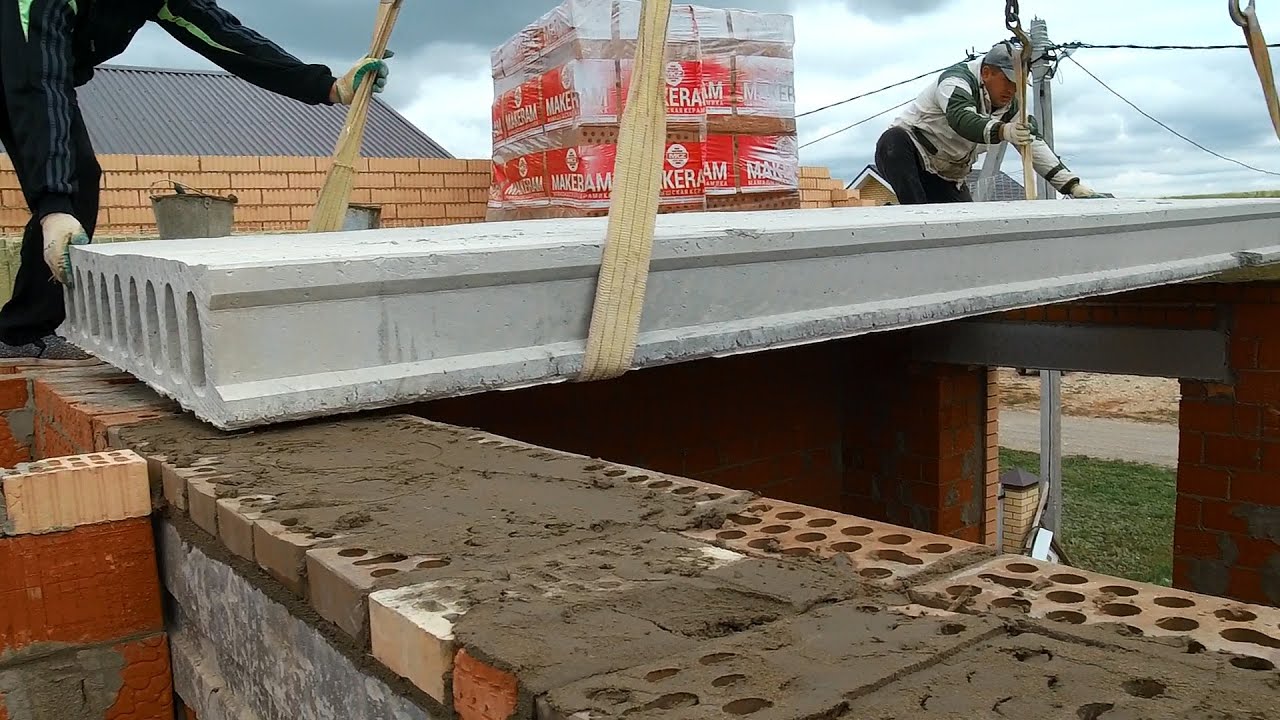

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась. Монтаж плит перекрытий на свежеуложенную кладку запрещается.

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

Последовательность действий резки плиты:?

1. очертить мелом требуемый размер плиты
2. уложить подложку по разметке плиты для предохранения бетона от сколов;
3. отрезать плиты по меловой разметки;
4. ударить кувалдой по поверхности и торцам плиты;
5. перерезать болгаркой с диском арматуру.

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

Порядок устройства монолитных участков:?

1. устанавливается деревянная опалубка на нижнюю поверхность;
2. устанавливается арматура;
3. заливается бетоном;
4. после затвердения снимается опалубка и выполняется стяжка.

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а также в соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Анкеровка плит перекрытий.

В процессе монтажа плит перекрытий соединение между собой и со стеновой конструкцией выполняется путем устройства анкеровки, заделывая бетоном или цементно-песчаным раствором. Для чего нужно производить анкеровку плит? Анкеровка исключает возможное смещение плит перекрытий со стеновой конструкцией.

Произвести анкеровку плит можно двумя способами:

1)крепление арматуры к монтажным петлям плит перекрытий, а также выполняется анкеровка плит со стенами с помощью Г-образных прутков.

Если отсутствуют монтажные петли, то в шве плит устраивают пластины, к которым приваривают арматурные стержни, а после выполняют заливку швов бетоном.

Рисунок: Анкеровка плит первым методом.

2)с помощью устройство кольцевого анкера.

Плиты перекрытия зажимаются со всех сторон армированным поясом (в случае монтажа плит перекрытий в хрупких стенах из газобетонных блоков или пеноблоков). Чтобы выполнить армированный пояс необходимо по периметру установить опалубку, затем в опалубке выполнить устройство арматурного каркаса, а потом заливается бетоном. Это трудоемкий способ.

Рисунок: Устройство кольцевого анкера.

Анкеровку производят после монтажа плит перекрытий. Обычно анкеровку плит перекрытий выполняют в соответствии со строительным проектом, но при отсутствии проекта анкеровку выполняют универсальным планом размещения:

— соседние плиты соединяются П-образным анкером

— поперечными связями дополнительно крепятся соседние плиты перекрытия

— диагональной обвязкой крепятся две крайние плиты

— плиты со стенами крепятся Г-образными анкерами с загибом 400-500 мм

Рисунок: Схема анкеровки плит перекрытий.

Анкеровка плит перекрытий методом сварки выполняется электрода диаметром 3-4 мм с длиной сварного шва не более 80-100 мм. После завершения анкеровки во избежание коррозии все арматурные стержни скрываются в толще раствора, в противном случае может привести к разрушению связей. По завершению анкеровки плит перекрытий выполняют стяжку. Для избегания попадания в щели мусора и влаги в процессе монтажа плит перекрытий сразу производят заделку всех монтажных петель, рустов и зазоров между соседними плитами.

Правила складирования плит перекрытий.

1.Плиты перекрытия укладывают на деревянные бруски и подкладки.

2.Высота штабеля плит перекрытий при складировании должна быть не более 2,5 метров.

3.Деревянные подкладки размещать ближе к монтажным петлям у торцов плит перекрытий и строго друг над другом по вертикали.

4.Зона складирования обязательно должна быть под навесом.

5.Складировать плиты перекрытия необходимо в зоне монтажа крана.

6.Плиты перекрытия хранятся в горизонтальном положении на ровной твердой поверхности.

7.При долговременном хранении плит перекрытий штабелями необходимо накрывать водоизоляционными материалами (рубероид, плотная полиэтиленовая пленка, брезент и т.д.).

8.При складировании плит перекрытий необходимо учитывать, что монтаж здания ведется снизу вверх. Таким образом вверху штабеля складируются плиты перекрытия, которые будут монтироваться в первую очередь, чем плиты лежащие внизу штабеля.

9.Складировать плиты перекрытия у границ котлованов или траншей не допускается.

10.Плиты перекрытия в штабелях должны складироваться монтажными петлями вверх.

Рисунок: Схема складирования в штабеля плит перекрытий.

Техника безопасности при монтаже плит перекрытий.

1.Все работники должны иметь допуски и другие документы, которые разрешают им выполнение данный вид работы. Инженерно-технический персонал в обязательном порядке проходит инструктажи под подпись. Все, находящие на стройке, должны иметь соответствующие квалификационные документы.

2.Строительная площадка ограждается и посторонним вход воспрещен.

3.Проект должен получить все разрешения и согласования от государственных органов. К ним также относятся геодезисты, технадзор, кадастровые службы и т.п..

4.Погрузочно-разгрузочные работы необходимо выполнять механизированным способом с помощью подъемно-транспортного оборудования и средств малой механизации.

5.Все работники на строительной площадке обязаны ходить в касках во избежание травм.

6.Оставлять плиту в подвешенном состоянии и оставлять место работы запрещено.

7.Все работники на высоте должны быть оснащены страховочным снаряжением.

Расценки на монтаж плит перекрытий.

После того как разработан строительный проект здания или сооружения к работе приступает сметный отдел, который определяет стоимость строительства согласно утвержденным государственным сметным нормам. Нормы ГЭСН предназначены для определения сметной стоимости строительства.

Специалистами центра государственного ценообразования разрабатываются сборники расценок на строительные, ремонтные и пусконаладочные виды работ.

Расценка включает в себя: материалы с учетом расхода на единицу расценки, трудозатраты рабочих и машинистов, средний разряд рабочих, а также состав и продолжительность работы машин и механизмов.

    На основании строительного проекта и сметной документации ведется строительство зданий и сооружений.

На фактическую стоимость монтажа плит перекрытий влияет много факторов (стоимость материалов, зарплата рабочих и т.д.), но самая дорогостоящая составляющая – стоимость аренды монтажного крана. На стоимость аренды монтажного крана влияет не только грузоподъемность и время аренды, но также марка крана, тип стрелового оборудования крана и в каких условиях будет работ кран.

    Также необходимо учитывать, что для доставки материалов на объект необходим транспорт, аренда которого также стоит денег.

    Также на стоимость монтажа плит перекрытий влияет сам тип перекрытия: монолитный или сборный. Монтаж сборных плит перекрытий будет дешевле, так как трудозатраты на сборный тип перекрытия ниже, чем для монтажа монолитного типа перекрытий.

Альтернатива монтажа плит перекрытий.

Зарубежом перекрытие по деревянным балкам имеет широкое применение в частном и загородном домостроении.

Технология монтажа такого перекрытия максимально быстра и менее трудоемко, благодаря незначительному весу конструкции. Для монтажа такого типа перекрытия не требует применения монтажных кранов. Устраивается такой тип перекрытия на деревянных двутавровых балках.

Рисунок: Схема устройства перекрытия по деревянной балке.

Основными конструктивными элементами перекрытия являются:?

• деревянные двутавровые балки;
• обшивка;
• утеплитель;
• пароизоляция.

Рисунок: Деревянная двутавровая балка.

Двутавровая балка состоит из стойки и двух полок, изготавливаемые из столярного леса. Все три элемента балки соединяются между собой двойным шипом с помощью специального пресса и водостойкого клея. В качестве материала для стойки чаще использовать OSB плиту или фанеру. Полки двутавровой балки выполняются из сруба хвойных пород, отлично подойдет лиственница, которая увеличивает свои прочностные свойства при намокании, засчет содержания особой смолы в структуре дерева, которая придает уникальные свойства.

При монтаже перекрытия в выборе клея лучше ориентироваться на состав, чем меньше токсичных веществ в составе клея, тем лучше.

Жесткость в перекрытии создается обшивкой, которую устраивают между балками. В качестве обшивки могут выступать OSB плиты. Элементы конструкции склеивают между собой с помощью специального клея для элементов из дерева, которые выдерживают большие нагрузки.

Как правило в качестве утеплителя выступают плиты из минеральной ваты и пенополистирола, которые укладывают между балками. Также возможно использовать полиуретан. В таком случае он обеспечивает звукоизолирующие свойства конструкции. Минеральная вата также выступает в качестве шумопоглотителя. Этот материал, во-первых, не горючий, а во-вторых, более экологичный.

Порядок монтажа перекрытия по деревянным балкам:

1)сначала монтируются деревянные балки.

В кирпичных и монолитных зданиях балки закладываются в «гнездовые» стены, которые оставляют при заливке или кладке стеновой конструкции. При устройстве в кирпичных стенах учитывается размер балки перекрытия. В рубленных стенах балки крепятся двумя способами:

— подвесным методом с помощью металлических уголков, кронштейнов и уголков. Вес балки и нагрузки действующие на балку воспринимаются крепежными элементами. Такой метод широко используют в частном домостроении.

Рисунок: Крепление балки подвесным методом.

— методом фиксации в несущей конструкции, путем спиливания торцов балки под углом 60 градусов, затем торцы балки зачищаются и покрываются водоотталкивающим слоем. Балка вставляется в несущую конструкцию на глубину 15-20 см, предварительно разместив в стене утеплитель и оставив зазор 2-2,5 см для обеспечения воздухообмена. Устанавливают крепежные элементы.

Рисунок: Крепление двутавровой балки к стене.

2)крепятся доски на нижний слой балок;

3) укладывается утеплитель и пароизоляция;

4)затем укладываются доски верхнего слоя перекрытия.

Перед монтажом перекрытия в ходе проектирования подбираются размеры сечения двутавров, определяется несущая способность с учетом действия всевозможных нагрузок и подбираются соответствующие опоры и крепления.

Автор статьи:

Шепелевич Мария

Инженер

Инженер

Монтаж плит перекрытия: технология, этапы

Монтаж плит перекрытия процесс довольно трудоемкий и рискованный, потому к его подготовке следует подходить со всей ответственностью. Технология монтажа перекрытий не столь сложна, как может показаться на первый взгляд, если к нему правильно подготовиться.

Возможно Вас заинтересуют следующие товары

Рулонные материалы

Стеновые блоки

Сыпучие стройматериалы

Наши контактные данные: +7 (351) 217-09-06, e-mail: [email protected]

Технология монтажа перекрытий

Для того чтобы монтировать плиты перекрытий, понадобятся:

• круглопустотные железобетонные плиты;
• автокран;
• бетонный раствор;
• мастерок;
• лом;
• болгарка или автоген;
• кувалда.

После того как материалы привезены и правильно выгружены, необходимо подогнать к дому на заранее выбранное место автокран. На места, куда планируется укладка плит перекрытий, надо выложить подложку из бетонного или цементного раствора.

Затем автокраном за петли, расположенные на заготовках, надо зацепить железобетонную плиту, аккуратно, постоянно контролируя процесс, поднять ее на нужную высоту и установить на заранее определенное место.  Конечно, было бы странным ожидать того, что она сразу и легко встанет на нужное место, потому ее надо подвинуть ломом до необходимого положения. Так, поднимая за петли, производится установка всех плит перекрытий.

Как выполнить монтаж плит

Монтаж плит следует производить, если соблюдается технология, на бетонный раствор. Благодаря тому, что монтаж плит производится именно на раствор, они еще какое-то время остаются подвижными и, при необходимости, их можно поправлять при помощи лома. Затем, когда материалы уже уложены так как положено, необходимо прикрепить их с помощью анкеров за петли к стенам дома.

Между двумя плитами по всей их длине находится руст, который необходимо тщательно заделать. На боках многопустотных железобетонных плит находится множество небольших углублений. После того, как русты между плитами будут заделаны, благодаря этим углублениям плиты станут единой целостной конструкцией.

Для того чтобы заделать торец плиты, можно использовать несколько способов:

1. Mинеральная вата. Ее следует вложить в отверстия плиты на глубину примерно 20 или 30 см.
2. Залить легким бетоном на глубину примерно сантиметров 25.
3. Заделать забутовочным кирпичом и как следует замазать раствором.

Можно производить заделку отверстий в плитах на этапе подготовки к монтажу, это будет немного удобнее. Уточнить наличие строительных материалов и получить ответы на все вопросы можно по телефону +7 (351) 217-09-06.

Установка плиты на уровне земли | | Теплый пол своими руками

Введение

Плита на уклоне определяется как любая бетонная плита, уложенная на вынутый грунт. С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на одном уровне» или залита на несколько футов ниже уровня земли как часть полноценного фундамента. Посмотрите наше видео «Как установить тепловые трубки для лучистого пола в плиту на уровне грунта» и прочтите полное описание на этой странице.

На фотографиях ниже показаны различные этапы установки плиты на грунт

Факт остается фактом: установка излучающих трубок внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокоэффективным применением науки.Тепловые преимущества непревзойденны. Практически любая бетонная заливка должна содержать излучающие трубы … даже если у вас нет немедленных планов по обогреву помещения. Ведь вы можете потом передумать и пожалеть об упущенной возможности. Для большинства применений трубки и коллекторы относительно недороги, а механические компоненты можно установить даже спустя годы.

Конечно, всегда есть исключения из правил. Дровяной сарай или открытый сарай с бетонным полом могут быть пустой тратой труб.Но и тогда следует долго и упорно думать о возможности превращения этих площадей в отапливаемые помещения в будущем. Говорю это потому, что часто мы работаем с людьми, сталкивающимися с задачей заливки новой плиты, с трубкой, поверх уже существующей плиты… а свою имеющуюся плиту они заливали всего несколько лет назад. Насколько проще было бы установить трубку в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала уплотненная основа из заполнителя, затем пароизоляция из полиэтилена толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Этап изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому наиболее важна изоляция по краям плиты. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, попытается украсть ее тепло.Если вы заливаете стены фундамента, изолируйте пространство между плитой и стенами. Для более аккуратной установки обрежьте верхний край пенопластовой плиты под углом 45 градусов, чтобы бетон протекал до стены фундамента и скрыл пену.

Способ утепления под плитой зависит от суровости ваших зим. В более низких, более теплых широтах пенопласт XPS толщиной 1 дюйм (экструдированный пенополистирол, т. е. розовая или синяя плита) отлично работает. В более холодных регионах используйте 2″ XPS.

Обратите внимание на вертикальную изоляцию по краям фундамента. Нагретые плиты теряют тепло как наружу, так и вниз.

Изоляция лучистой плиты

Фрагмент изоляции на лучистой плите

Существует множество подходов к изоляции излучающей плиты, но на рисунке справа показан часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита с температурой 75 градусов довольно распространена. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому термический разрыв значительно снижает эту передачу тепла.

Конечно, во многих ситуациях желателен нисходящий поток тепла как средство создания «теплоотвода» для защиты помещения в случае серьезного отключения электроэнергии или механической неисправности. Плита с таким радиатором может полностью остыть за несколько дней.

Примечание: Многие из наших клиентов спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и различные виды тонкого пенопласта с пароизоляционным покрытием. Следует признать, что эти альтернативные материалы имеют два явных преимущества перед «синим», «розовым» или «фиолетовым» картоном, т.е.е. экструдированный полистирол, упомянутый выше, дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Несмотря на то, что панели «Сетка» из труб из сшитого полиэтилена могут упростить установку сшитых труб, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «решетка» или модульные панели изготовлены из пенополистирола (EPS), который может поглощать влагу и терять свои изоляционные свойства. Пенополистирол XPS (ЭКСТРУДИРОВАННЫЙ полистирол), самая распространенная плита синего, розового или фиолетового цвета, является очень хорошим изолятором, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели «Сетка» определяют расстояние и исключают возможность «регулировки по размеру», которую предлагает обычный пенопласт XPS (экструдированный полистирол). Это может привести к тому, что совершенно хорошие трубы из сшитого полиэтилена будут обрезаны и выброшены. Эта практика не только укоротит зону необходимого pex (меньшая тепловая мощность), но теперь потребует регулировки клапана для надлежащего выравнивания потока из-за неравной длины контура.

Светоотражающий материал не эффективен при применении в виде плиты (термомассы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке на балки пола или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут/будут) в конечном итоге ухудшать фольгу из-за электролиза, вызванного разнородным содержанием минералов/металлов, это относится как к плитам «на ровном месте, так и к подвесным».

Несмотря на то, что пузырчатая пленка и изоляция из тонкого пенопласта дешевы, клиенты сообщают о неудовлетворенности их характеристиками при использовании под плитами.

К сведению, компания Radiant Floor не продает никаких утеплителей под плиты. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный пенополистирол.

Итак, после того, как вы выполнили изоляцию в соответствии с вашими условиями, установите арматуру и/или проволочную сетку и с помощью арматурных стяжек прикрепите излучающую трубку к сетке. Если, как и в случае большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор плиты в удобном месте по периметру заливки.Коллектор плит поставляется в фанерном ящике, который также служит формой, в которую вы заливаете бетон. Убедитесь, что коллекторная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы избавитесь от комплекта для проверки давления в верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали красиво и прямо. Установите плитный коллектор как можно ближе к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечивает лучшую продувку при заполнении системы.Одинаковая длина pex — лучший способ обеспечить равномерный баланс и нагрев. НАИБОЛЕЕ точный способ сбалансировать вашу систему (с неравной длиной) — это измерить температуру подачи и обратки каждого контура pex. Меньшие длины потребуют большего сопротивления, чтобы выровнять поток при балансировке с самой длинной длиной. Лучший способ правильно выровнять поток — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу многоконтурную/контурную зональную конструкцию. Эти клапаны устанавливаются для каждого контура/контура pex для заполнения и продувки отдельных отрезков.

В некоторых манифольдах контуров/контуров, доступных сегодня, используются механические расходомеры, балансировочные клапаны или регуляторы контуров. Мы не рекомендуем их из-за их запорной конструкции (определение расхода), … даже при их настройках «Широко открыто» сопротивление в этих клапанах очевидно.

Механические расходомеры измеряют расход по движению жидкости и измеряют расход как количество жидкости, проходящей через расходомер. Это движение измеряется конструкцией сопротивления, которая препятствует потоку и увеличивает сопротивление/давление напора.Еще одним недостатком расходомеров механического типа для измерения воды является то, что они могут легче забиваться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. д. Это может привести к увеличению проблем с техническим обслуживанием. Механические счетчики воды также плохо работают при малом расходе воды. Насос зоны может не преодолеть этот напор из-за сопротивления, создаваемого этим сопротивлением. Может (тогда) возникнуть необходимость увеличить размер насоса зоны, ИЛИ размер линии подачи и возврата может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер/модель насоса для каждой зоны определяется объемом зоны и подающим и возвратным трубопроводом… Это основано на использовании меди 3/4″ для зон с несколькими контурами. объем будет диктовать это требование. Каждый тип расходомера имеет свои особенности применения и ограничения по установке. Не существует универсального расходомера, подходящего для всех.

Наши выводы подтверждают приведенную выше информацию и основаны на многолетнем опыте работы в цехах и на местах, а также на отзывах клиентов, полученных в результате диагностики и устранения неполадок.

В зависимости от того, какой размер трубы вы используете (7/8″ PEX или ½″ PEX), вы будете размещать трубки на расстоянии 16″ по центру или 8″ по центру соответственно. Имейте в виду, что пока вы прокручиваете трубку вперед и назад, вверх и вниз по плите и так далее, вы не будете пытаться сделать 16-дюймовый изгиб в трубке. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюйма… в зависимости от того, устанавливаете ли вы трубу теплым летним днем ​​или прохладным осенним вечером.Другими словами, тепло равно гибкости. Но какой бы ни была температура, просто дайте трубке принять ее естественный изгиб. Вы можете поэкспериментировать с отрезком трубки длиной 4 фута, прежде чем начать. Медленно начинайте сгибаться, пока не достигнете точки перегиба. Это даст вам некоторое представление о том, насколько крутыми могут быть ваши изгибы. Затем, позже, при прокладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2″ PEX).

Трубки Pex компании Radiant Floor имеют размерную метку через каждые 5 футов, чтобы вы знали длину/положение, в котором вы находитесь в этой точке рулона, когда вы укладываете трубки Pex. Когда вы находитесь на расстоянии от 40 до 50 футов (от обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем отвести Pex назад, чтобы не закончиться, или long, когда вы достигнете конца длины. Использование Pex таким образом также обеспечит одинаковую длину при окончательном (обратном) соединении каждой петли Pex с коллектором.

Монтаж плиты «Теплоотвод»

Монтаж плиты «Теплоотвод»

В приведенных выше двух установках плит используется труба PEX 7/8″, 16″ по центру. Обратите внимание на широкие, удобные повороты, а затем на 16-дюймовое расстояние между центрами на прямых участках. Обе эти установки использовали вариант «теплоотвода», т. е. центральные 30% плиты оставались неизолированными. В районах, подверженных длительным отключениям электроэнергии, такой подход может дать плите очень долгий «тепловой перепад» за счет накопления тепла в массе под плитой. Большая тепловая масса защищает дом от замерзания даже после нескольких дней без отопления.

Плита будущего цеха с изоляцией, проволочной сеткой и 7/8″ PEX.

Сверните трубку любым удобным способом, соблюдая правильный интервал. Заходите примерно на 6″ от периметра. Пересечение трубок допустимо до тех пор, пока вы не создадите стопку трубок настолько толстую, что она угрожает подняться над поверхностью плиты. Вы же понимаете, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная на этом рисунке, является широко используемой схемой компоновки для типичной установки плиты на уровне земли.Хотя совершенно нормально, а иногда и необходимо пересекать одну трубу над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация помещает каждую петлю в соседнюю, начиная с внешних соединений коллектора и продвигаясь к центру.

 После того, как трубка спущена и все соединения с коллектором выполнены, установите на место переднюю крышку коробки коллектора и создайте давление в системе до 50 фунтов на квадратный дюйм. Подождите несколько часов или ночь. Иногда воздух в трубке остывает, и несколько фунтов давления теряются.Однако, если манометр показывает падение более чем на 5 фунтов на квадратный дюйм, проверьте трубопровод на наличие утечек. В большинстве случаев соединения с коллектором просто нужно немного сильнее затянуть. Если это не решит проблему, осмотрите трубку на наличие признаков повреждения. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Это редко, но может случиться.

Если обнаружен прокол, используйте ремонтную муфту, или, если этот метод оскорбляет ваше чувство совершенства, замените этот контур трубки.В большинстве случаев полная замена цепи будет стоить менее 200 долларов. Это будет стоить всего копейки, если вы сможете вырезать поврежденную секцию и повторно использовать трубку позже в приложении к балке пола.

Также рекомендуется набить обрезки пенопласта, газеты, старую тряпку или что-то еще вокруг трубки в том месте, где она входит в коробку коллектора. Таким образом, если ваш бетон необычайно жидкий, он не сможет затекать в коробку и касаться медного коллектора.

После проверки системы и отсутствия утечек снизьте давление до 25 фунтов на квадратный дюйм.С манометром на 25 фунтов на квадратный дюйм у вас будет визуальная индикация того, что система держит давление во время самой заливки. Если это давление упадет, найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что повреждения во время заливки случаются редко. Трубка не тонкая и в большинстве случаев расположена на расстоянии 16 дюймов друг от друга. Между трассами тюбинга достаточно места для прогулок. Если необходимо перекатить бетон по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И пока мы говорим о подготовке к заливке, самое время установить «сенсорную муфту», если для управления зоной используется напольный датчик вместо стандартного настенного термостата.

«Гильза датчика»

«Гильза датчика», установленная в коллекторной коробке

Вкратце, датчик пола представляет собой небольшой термистор, который отслеживает фактическую температуру пола вместо температуры воздуха в зоне, обогреваемой плитой.Это предпочтительный метод управления, если второй источник тепла подает тепло в зону. Обычным примером может служить излучающая зона с часто используемой дровяной печью. Другим был бы принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха контролировала лучистый пол, он бы никогда не включился при включении этих других обогревателей. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Таким образом, при установке термистора датчика пола никогда не заглубляйте сам термистор в бетон. Вместо этого возьмите десятифутовый кусок трубки PEX, заглушите один конец и вставьте эту «втулку датчика» в плиту. Позже вы можете подать термистор во встроенную трубку. Это гарантирует будущий доступ к термистору и упрощает замену.

Сборка для испытания под давлением

Узел для испытания под давлением 5-контурный коллектор

После того, как заливка завершена, сборка для испытания под давлением, которую вы видите здесь, удаляется.Используя паяльную горелку, просто удалите пот с верхней части коллектора и выбросьте ее (не забудьте заранее стравить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты внутри «колодца коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором плиты, готовым к заливке. Обратите внимание на изоляцию из стекловолокна, набитую вокруг трубки. Обрывки пенопласта, газеты или тряпки также будут препятствовать попаданию бетона в коробку и соприкосновению с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но потеряла около 3 фунтов на квадратный дюйм через несколько часов. Это обычное явление, возникающее при охлаждении воздуха в трубке, особенно ночью. Однако, если давление падает более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте наличие утечек. Чаще всего соединения просто нуждаются в подтяжке.

Заливка плиты

Перемещение бетононасосной установки по установленной системе отопления

Заливка плиты вокруг коробки коллектора

Снятие узла давления с установленной коробкой коллектора

Коллектор после заливки: когда коробка разбивается, создается «колодец коллектора».Этот колодец сохраняет соединения видимыми и доступными, но защищает от повреждений во время будущего строительства. Если трубка торчала из плиты, шансы повредить открытую трубу PEX намного выше. Обратите также внимание на то, как комплект для проверки давления соединяет стороны подачи и возврата коллектора. Это временно создает замкнутый контур, позволяя создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, тестовый комплект либо отрезается, либо не потеет, оставляя только две вертикальные трубы подачи и возврата, торчащие над уровнем плиты.

При использовании бетононасоса лучше всего поднимать шланг, а не тянуть его по трубе. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя более короткие секции с тяжелым стальным фитингом, который может раздавить или проколоть трубу.

Следующая процедура относится как к «коробочным» петлевым коллекторам в конструкции плиты, так и к конструкции «настенного монтажа»:

Когда вы готовы подключить плитный/контурный коллектор к компоненту вашей системы (зональный коллектор или Radiant Ready), сборка для проверки давления снимается.Хорошей идеей будет отпаять узел давления перед тем, как отрезать коробку коллектора и выбросить ее. Таким образом, вы можете использовать коробку, чтобы защитить стену за ней от воздействия факела. Стравите давление воздуха из коллектора контура (на штоке шредера/клапана), нагрейте и отпаяйте оба колена на блоке давления. Две медные заглушки (затем) становятся соединениями коллектора контура «Подача и возврат». Очистите и подготовьте штуцерные соединения, так как эти две трубы будут соединяться с подачей и возвратом коллектора зоны (для системы с несколькими зонами) или соединений «Radiant Ready» (для системы с одной зоной).

Соединение нескольких плитных коллекторов

Схема многослойного коллектора

При наличии одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, а не создавать единый гигантский коллектор, который заставит все цепи начинаться и заканчиваться в одном месте. Этот более рассредоточенный подход устраняет громоздкую группу сложенных друг на друга трубок, которая является неизбежным результатом использования одного мегаманифольда.

Несмотря на то, что это не самый простой способ разветвления многослойных контуров, иногда установщик прокладывает обратную сторону многоярусного контура рядом со стороной подачи.Другими словами, вместо того, чтобы все концы подачи находились на одной стороне коллектора, а все концы обратки — на другой, трубки будут чередоваться на коллекторе следующим образом: подача, возврат, подача, возврат, подача, возврат и т. д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, т. е. вообще без коллектора (и без испытания под давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя долгое время после заливки бетона.

Очевидно, что эта ситуация может представлять определенные трудности. Во-первых, если каждая цепь не имеет четкой маркировки, человек, проводящий эту зону, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «подводящими», а какие «возвратными».

Это заставляет сантехника вдувать воздух в трубу №1, а затем определять, из какой из других труб он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается абсурдная задача выдувать несколько трубок длиной в сотни футов, одну за другой, и маркировать по мере их поступления.Это не только утомительно для сантехника, но и потенциально смущает зрителей с живым воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем коллектором конструкции «спереди назад». Это коллекторы подачи (красные шаровые краны) и обратки (только переходники), которые были установлены рядом. Дело в том, что компания Radiant Floor может реализовать любую схему схем для любой зоны перекрытия.

Таяние снега

Факт: Растапливание снега и льда лучистым теплом требует ошеломляющего количества энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию стихии и свободно выливающую БТЕ в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния с питанием от солнечной энергии могла бы избежать этого почти смущающего потребления ископаемого топлива. Пахать и копать может быть сложнее, но они намного дешевле и, безусловно, более экологичны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега, чтобы сохранить набор внешних бетонных ступеней в пристроенной квартире безопасным для своей 81-летней матери. Другой клиент купил дом и в первую же зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика на участках с интенсивным движением вокруг его дороги с плохим уклоном образовались опасные ледяные щиты. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) лучистого таяния снега.

Вот несколько советов:

Сначала , всегда устанавливайте пароизоляцию из полиэтилена толщиной 6 мил, затем изолируйте, насколько это возможно, область вокруг и под зоной таяния снега. Снег тает с трудом. Направьте энергию на таяние снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает миграцию влаги вверх снизу и кражу тепла из трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-нибудь высокотехнологичной системы обнаружения снега. Весенний таймер с максимальным 12-часовым диапазоном исключает возможность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручной активации системы, а затем отключается.

Опыт вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен питаться от стандартного выключателя света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растаял через три часа, таймер можно отключить вручную. Некоторые клиенты делают еще один шаг, подключая лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что работает система таяния снега. Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега разрушала ваш счет за электроэнергию. Поверьте мне, вы не хотите отапливать подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещайте излучающую трубку в уплотненную песчаную подушку и всегда прокачивайте холодную воду через трубку при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для достижения максимальной производительности, а также защищает трубы от повреждений при укладке асфальта.

Асфальтовая дорога в разрезе

Кстати, об асфальте: всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто впитывается в незапечатанную подъездную дорожку и вымывает тепло из излучающих трубок. По сути, снег тает в микроскопические лужи воды, а не стекает с проезжей части. Вся эта жидкость затем должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить насыщенный асфальт на подъездной дорожке.Скорее всего, не. Даже хорошо спроектированная система снеготаяния должна тратить энергию двадцать четыре часа в сутки, чтобы осуществить это.

Парковка и подъездная дорога для таяния снега, хорошо подготовленные для дренажа

Четвертый , если возможно, в случае нового строительства ориентируйте проезды и пешеходные дорожки так, чтобы использовать естественное солнечное излучение. Это может включать в себя удаление выбранных деревьев, чтобы предотвратить затенение, или добавление темного оттенка цельного красителя на залитую бетоном подъездную дорожку. Делайте все возможное, чтобы получить некоторую солнечную помощь.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из растаявшего снега? Правильно спроектированная подъездная дорожка или дорожка должны отводить воду от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная планировка также означает отсутствие провалов (то есть луж, а затем участков льда) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!…..Ваш подрядчик по бетону забыл установить ключевой анкерный болт в заливку плиты. Он возвращается на следующий день с битой по каменной кладке и перфоратором 1/2″, затем пытается исправить ошибку, просверлив отверстие в новой плите… и, ну, вы догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Итак, после того, как вы успокоитесь (как правило, между тем, как спрятать тело и вернуться на стройплощадку), вы начинаете трудный процесс скалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно согнута, чтобы надежно установить ремонтную муфту на оба открытых конца PEX, не перегибая и не повреждая трубку. От четырех до восьми дюймов с каждой стороны пораженного участка, вероятно, правильно ( см. фото ниже ).

Приблизительное количество бетона, которое необходимо отколоть для эффективного ремонта труб, поврежденных в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок с помощью резака для ПВХ. Вы можете отрезать около 1/2 дюйма трубки, и у вас останется достаточно PEX, чтобы сделать очень надежное соединение.

Заключительный этап включает в себя обматывание муфты самовулканизирующейся (приклеивается к самой себе) резиновой лентой или виниловой лентой. Это предотвратит прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ВСЕГДА, когда муфта используется при заливке бетона.

 Когда следует использовать в два раза больше обычного количества трубок

При укладке теплого пола в местах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилища с большим количеством стекла и высокими потолками, часто необходимо удвоить трубы. В случае 7/8″ PEX, обычно устанавливаемого на расстоянии 16″ от центра, трубка должна располагаться на расстоянии 8″ от центра. Правильный способ сделать это — запустить PEX, как обычно, с радиусом 16 дюймов по центру на прямых участках и удобным радиусом 24 дюйма на поворотах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два ряда трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не придется пытаться сделать невероятно тугой изгиб, чтобы сделать это.

Даже такой большой склад может быть единой зоной. Секрет в нескольких ровных цепях трубок

Монтаж искусственной древесины твердых пород на бетон

Нет лучшего способа преобразить холодное, неприветливое пространство, чем установить уютный и теплый паркет. Чтобы освежить комнату с бетонным полом, мы особенно рекомендуем паркетные полы. Это высококачественное напольное покрытие с высокими эксплуатационными характеристиками обеспечивает повышенную устойчивость по сравнению со стандартными полами из цельной древесины, что делает его отличным выбором для подвала и других помещений, где обычно имеются бетонные полы или среда с высокой влажностью. Независимо от того, укладываете ли вы полы самостоятельно или поручаете работу профессионалу, это пошаговое руководство даст вам хорошее представление о том, чего ожидать на протяжении всего процесса.

Инженерная древесина твердых пород может быть установлена ​​на бетон методом приклеивания. Мы рекомендуем использовать акриловый или уретановый клей для дерева, например Bostik Pro-Cure или East Bay Clipper. Перед укладкой напольного покрытия необходимо следовать инструкциям производителя напольного покрытия.Эти инструкции предоставляются для каждого продукта, представленного на Twenty & Oak. Установка древесины твердых пород и использование клея может быть особенно сложной задачей. Мы рекомендуем обратиться к профессиональному продавцу напольных покрытий, который позаботится об установке за вас.

Большинство производителей рекомендуют аналогичный процесс с небольшими вариациями. Как правило, все они придерживаются рекомендаций Национальной ассоциации деревянных полов, и процесс выглядит примерно так:

.

1. Проверка влажности бетона

Инженерная твердая древесина устойчива к некоторой влажности, но не является водонепроницаемой, поэтому это не лучший вариант для особенно влажной среды.Чтобы гарантировать, что клей будет работать должным образом и что не будет слишком большого выделения паров влаги, вашему установщику необходимо будет проверить уровень влажности бетона. Помните, что бетон проницаем, поэтому влага из грунта может просочиться к полу и вызвать серьезные проблемы в будущем, если он слишком влажный. Укладывайте полы только на бетон, показывая влажность в соответствии с инструкциями по выбранному клею. Ваш установщик может порекомендовать использовать систему защиты от влаги для подготовки плиты к укладке пола.

2. Подготовьте пол и дайте доскам акклиматизироваться

Далее вашему установщику нужно будет подготовить материалы. Бетонную плиту следует подготовить к установке, выровняв ее по уровню, тщательно подметая и протирая шваброй, давая ей полностью высохнуть в течение ночи. В то же время инженерным доскам из твердой древесины необходимо дать возможность акклиматизироваться в окружающей среде в течение двух или трех дней. Это поможет древесине приспособиться к окружающей среде, в которой она будет жить постоянно, чтобы она не расширялась и не сжималась после установки, что может вызвать сложные и дорогостоящие проблемы.

3. Нанесите клей зубчатым шпателем

№

С помощью зубчатого шпателя установщик наносит клей ровным слоем на небольшую часть пола, начиная с длинной стены. Работа должна выполняться достаточно быстро, чтобы укладывать доски пола, не допуская высыхания участка клея (полезно отметить время высыхания клея и соответствующим образом спланировать участки). Доски будут подготовлены путем нанесения столярного клея как на шпунт, так и на паз каждой доски.



4. Укладка полов

Затем планки из инженерной древесины укладываются на клей, скрепляя их вместе с помощью подготовленных шпунтовых соединений. Детали должны идеально подходить друг к другу без зазоров, неровностей или выступов от одной секции к другой. Клей будет быстро нанесен, а доски уложены до тех пор, пока пол не будет покрыт. Давление будет применяться, двигаясь по каждой доске, чтобы убедиться, что клей правильно прилипает к бетону.

5. Приложите давление к полу

Для надлежащей адгезии большинство производителей рекомендуют пройтись по полу 100-фунтовым валиком вскоре после укладки, чтобы убедиться, что клей правильно переносится с доски на бетонный пол.

6. Подождите и завершите (при необходимости)

​Перед любыми следующими шагами необходимо дать полу высохнуть в течение не менее 24 часов, и никто не должен ходить по нему в течение двух дней. Twenty and Oak предлагает предварительно обработанную инженерную древесину твердых пород, поэтому нет необходимости в грязном процессе окрашивания и отделки.

Palmetto Road, Коллекция Ривер-Ридж, Сатилла

Обратитесь к производителю или проконсультируйтесь со специалистом

Это очень общее, краткое руководство по укладке древесины лиственных пород на бетон, и оно ни в коем случае не предназначено для использования в качестве подробного, пошагового или исчерпывающего руководства. Чтобы убедиться, что пол уложен правильно, перед началом всегда консультируйтесь с производителем или специалистом по напольным покрытиям. Помните, что никто не знает о напольных покрытиях больше, чем профессиональные монтажники, поэтому не бойтесь полагаться на местных профессионалов, если вы в чем-то не уверены!

Если все сделано правильно и в соответствии с инструкциями производителя, вы можете рассчитывать на великолепные новые полы в любых условиях, даже в грязном и холодном подвале!

Двадцать и дубовые эксперты

Twenty & Oak Experts — это команда профессионалов в области напольных покрытий с более чем 150-летним опытом работы в отрасли.Они имеют практический опыт работы со всеми типами напольных покрытий и передают отраслевые ноу-хау домовладельцам на юго-востоке.

Шаг за шагом: Как подготовить бетонную плиту для деревянных полов

Хорошая подготовка основания пола имеет жизненно важное значение для успешной укладки красивых клеевых полов, таких как этот инженерный пол из широких досок (любезно предоставлено Benchmark Wood Floors). В нашем регионе укладка на бетонные плиты — это то, что мы делаем каждый день, независимо какой деревянный пол мы кладем.Неправильная подготовка плиты может привести к неприятным проблемам, таким как плавающие полы с таким большим прогибом, что лампа на конце стола трясется из стороны в сторону, когда кто-то проходит мимо. Чтобы избежать этой и других проблем, мы следуем определенным шагам, чтобы плита была чистой, ровной и (относительно) сухой. В случае пола с шлифованным покрытием хорошая подготовка помогает устранить вибрацию и другие проблемы. Для плавающих полов это помогает устранить расслоение и прогиб. Для приклеиваемых деревянных полов хорошая подготовка облегчает фактическую укладку, повышая эффективность производства.Это также помогает устранить пустоты и другие движения, на которые обычно жалуются клиенты. Небольшое дополнительное время, затраченное на подготовку плиты, приносит пользу нашей компании и приводит к качественной работе, которая радует клиента.

Необходимые инструменты:

• Влагомер или другой метод определения влажности
• Метла
• Скребок (для гипсокартона)
• Вакуум
• Буфер и жесткая пластина
• Магниевая стяжка
• Дрель с лопатой
• Распорки или измерительная лента

Необходимые материалы/принадлежности:

• Деревянный мелок
• Абразивный диск зернистостью 30
• Латексная подложка
• Садовый шланг (для очистки стяжки)

Шаг 1:



Сначала проверьте влажность плиты, чтобы убедиться, что она готова к укладке деревянного пола. Никогда не устанавливайте плиту, которой меньше 30 дней. Существует несколько вариантов тестирования, включая влагомеры, тесты на полиэтиленовую пленку и тесты на фенолфталеин. Если какие-либо признаки указывают на наличие влаги, используйте тест на хлорид кальция.

Шаг 2:



Очистите пол от грязи, пыли и мусора.

Шаг 3:



Очистите пол от состава для гипсокартона, краски и других веществ на полу. Если деревянный пол должен быть приклеен, убедитесь, что на нем нет герметиков или других покрытий, которые могут помешать клеевому соединению.Мы избегаем этих проблем, используя буфер и твердую пластину с наждачной бумагой с зернистостью 30 для шлифовки поверхности. Затем снова подметите и пропылесосьте.

Шаг 4:



Пол должен быть ровным (не ровным) в соответствии с отраслевыми стандартами (в пределах 1/4 дюйма на 10 футов или 3/1 6 дюймов на 6 футов). Для проверки мы используем магниевую стяжку размером 8 футов на 1 1/2 на 3 1/2 дюйма. Вы можете использовать что угодно с действительно ровным краем, но нам нравится этот тип стяжки, потому что он остается ровным и может использоваться для распределения подстилающего слоя.Прокладка 3/16 дюйма удобна для измерения зазоров.

Шаг 5:



Мы следуем одному и тому же процессу на протяжении всей работы, используя мелок для пиломатериалов, чтобы отметить разницу в высоте. Большие широкие метки (справа) обозначают очертания низких областей, и мы также записываем измерение того, насколько низкой является область относительно того, где она должна быть. Это показывает нам, куда залить латексную подложку, и дает нам представление о том, сколько нам нужно залить.

Шаг 6:



Самонивелирующаяся латексная подложка замешивается на месте работ и сразу же наносится.Хорошей идеей будет вырезать отверстие в крышке 5-галлонного ведра, достаточно большое для сверла. Таким образом, подложка не разбрызгивается по стенам, коллегам и т. д. во время смешивания.

Для наклеиваемых полов рекомендуется использовать латексную грунтовку перед укладкой подстилающего слоя, так как это способствует более прочному сцеплению с бетоном.

Шаг 7:



Затем мы используем ту же стяжку, чтобы перетащить подложку по полу (стандартные линейки слишком хлипкие).На один конец «лужи» насыпаем подложку и стягиваем ее по всей длине участка. Закончив, мы выходим на улицу и чистим стяжку шлангом, который берем с собой.

Шаг 8:



Так как здесь мы будем укладывать фанерный пол, подготовка плиты завершена. Все, что нам нужно сделать, это дождаться, пока подложка высохнет (в нашем климате, как правило, в течение ночи, если она имеет толщину 1/2 дюйма или меньше — следуйте инструкциям).

Если бы это была работа по приклеиванию, мы бы использовали стальной шпатель по краям подложки, чтобы убедиться, что они максимально гладкие.



Готова ли бетонная плита к установке подстилающего слоя?

При укладке плитки выравнивание бетонного пола имеет решающее значение. «Выскальзывание», которое может быть вызвано разницей в высоте между соседними плитками, может привести к повреждению плитки и даже проблемам с безопасностью.

Ранее опубликовано в журнале ProInstaller Magazine

Использование подходящей подложки и ее правильная установка могут решить проблему укладки напольного покрытия.Выполнение этого «правильно» начинается с готовности бетонной плиты.

Подложка — обширная тема. Итак, для простоты в этой статье не говорится об укладке поверх деревянных черновых полов, а приводится лишь несколько примеров подстилающего слоя и его использования. Кроме того, термины «подложка» и «черновой пол» иногда используются взаимозаменяемо в индустрии напольных покрытий. В этой статье «подложка» всегда означает слой между бетонным основанием пола и напольным покрытием (поверхностный слой).

Примеры подложек

Подложка

может использоваться в самых разных целях: от защиты напольного покрытия от влаги и движения в бетонном основании до удовлетворения требований по звукоизоляции в многоэтажных зданиях. Производители напольных покрытий обычно указывают подложку, необходимую для их продукции. Всегда проверяйте технические характеристики и гарантию производителя напольного покрытия, чтобы убедиться, что выбранная подложка одобрена для данного напольного покрытия.

Для плавающих деревянных полов производители иногда рекомендуют мягкую подложку.

Деревянный пол

Для укладки деревянного пола на бетон Национальная ассоциация деревянных полов (NWFA) рекомендует «непроницаемый замедлитель испарения с показателем проницаемости не более .15”. Примеры включают строительную полиэтиленовую пленку толщиной 6 мил, двойной войлок и химические замедлители схватывания или уретановую мембрану. Дополнительные сведения см. в Руководстве по установке NWFA, которое можно приобрести на сайте www.nwfa.org.

Для наклеиваемых и плавающих полов вам может понадобиться наливная самовыравнивающаяся подложка, чтобы скорректировать мелкие дефекты поверхности бетонной плиты.

Для плавающих деревянных полов производители иногда рекомендуют мягкую подложку. Гладкая поверхность позволяет доскам двигаться, когда сезонные изменения влажности заставляют их расширяться и сжиматься.Мягкая подложка также может помочь уменьшить шум от шагов и обеспечить теплоизоляцию. Примерами являются войлочные, пенопластовые, резиновые, пробковые и резино-пробковые прокатные изделия. Некоторые продукты с мягкой подложкой для деревянных полов содержат слой, замедляющий испарение.

Керамическая, фарфоровая и каменная плитка

При укладке плитки выравнивание бетонного пола имеет решающее значение. «Выскальзывание», которое может быть вызвано разницей в высоте между соседними плитками, может привести к повреждению плитки и даже проблемам с безопасностью. В течение многих лет строительный раствор был предпочтительным подстилающим слоем для выравнивания плитки.Однако из-за нехватки времени строительства в настоящее время чаще используются наливные самовыравнивающиеся подложки.

Ковер

Как и в случае с другими типами напольных покрытий, вам может понадобиться наливная самовыравнивающаяся подложка для выравнивания и отделки поверхности плиты. Также может потребоваться коврик. Набивка может обеспечить амортизацию, шумоподавление и теплоизоляцию.

Шумоподавление

В многоэтажных зданиях от вас может потребоваться установка акустического подстилающего слоя, звукопоглощающего коврового покрытия или других продуктов, помогающих уменьшить ударный шум, такой как шаги, и воздушные шумы, такие как голоса и музыка.

Подготовка бетонной плиты

Перед установкой подстилающего слоя бетонная плита должна быть чистой, свободной от загрязнений и сухой.

Испытания относительной влажности на месте измеряют влажность внутри бетонной плиты, которая перемещается на поверхность и остается там после установки непроницаемого материала.

Проверка бетона на влажность

Чтобы убедиться, что бетонная плита достаточно сухая, сначала проверьте спецификации производителя для подстилающего слоя и напольного покрытия.Найдите заданный предел влажности бетона. Затем проверьте, чтобы уровень влажности не превышал предельного значения. Производители обычно указывают предел как для скорости выделения паров влаги (MVER), так и для измерения относительной влажности на месте (RH).

Метод MVER (также называемый тестированием на хлорид кальция (CaCl)) уже давно используется в Соединенных Штатах. Но все больше и больше специалистов по напольным покрытиям отдают предпочтение тестированию относительной влажности на месте. Это связано с тем, что тестирование MVER измеряет только поверхностную влажность до укладки напольного покрытия.Тестирование относительной влажности на месте измеряет влажность внутри бетонной плиты, которая перемещается на поверхность и остается там после установки непроницаемого материала. Таким образом, многие эксперты по напольным покрытиям считают, что испытание относительной влажности на месте дает лучшее представление о том, может ли пол выйти из строя из-за избыточной влаги в бетонной плите.

Инструменты для измерения относительной влажности на месте

Признанным стандартом для тестирования относительной влажности на месте является ASTM F2170. На самом деле, многие производители напольных покрытий и подстилающего слоя в настоящее время требуют испытаний относительной влажности в соответствии с ASTM F2170.Чтобы приобрести копию стандарта ASTM F2170, перейдите на сайт www.astm.org/Standards/F2170.htm.

При выборе продукта для тестирования относительной влажности на месте ищите полную систему считывания, записи и отчетности, которая специально разработана в соответствии со стандартом ASTM F2170. Например, вам потребуются испытательные датчики, измеряющие относительную влажность и температуру на каждом участке тестирования, и прибор, измеряющий температуру окружающей среды и относительную влажность в помещении. В соответствии со стандартом ASTM F2170 вы должны провести три испытания для первых 1000 футов и по крайней мере одно дополнительное испытание для каждых дополнительных 1000 футов.Вы также должны измерить температуру окружающей среды и относительную влажность во время проверки относительной влажности бетона. Монитор температуры окружающей среды и относительной влажности также помогает соблюдать стандарт ASTM F2170 для поддержания условий эксплуатации в помещении в течение как минимум двух дней до начала испытаний.

Бесплатная загрузка — 4 причины, по которым ваш бетон сохнет вечность

Продукт должен включать размеры зонда и удлинители зонда, которые облегчают установку испытательных зондов на нужной глубине. В соответствии с ASTM F2170 это составляет 40 % толщины сляба для сушки с одной стороны и 20 % для сляба с двух сторон.Продукт также должен включать в себя аксессуары, облегчающие тщательную очистку каждого просверленного отверстия от пыли, которая может привести к ложным показаниям.

Стандарт ASTM F2170 требует калибровки каждого зонда в течение 30 дней после каждого использования. Проще всего выполнить это требование с помощью одноразовых датчиков с сертификатами калибровки от производителя.

При выборе продукта для тестирования относительной влажности на месте подумайте о том, насколько легко будет снимать показания и соответствовать требованиям ASTM F2170 к отчетности.Ищите продукт, который позволит вам записывать и сохранять показания тестового зонда и окружающего воздуха, когда вы находитесь вдали от места проведения работ. Еще лучше найти продукт, который может отправлять данные непосредственно на ваше мобильное устройство, как только вы вернетесь на место работы, с бесплатными мобильными приложениями, упрощающими создание отчетов. Система тестирования относительной влажности на месте с этими функциями делает запись и отчетность быстрее, точнее и безопаснее.

Как убедиться, что бетонная плита достаточно сухая для установки подстилающего слоя? Проверьте максимальный порог влажности для напольного покрытия и следуйте стандарту ASTM F2170 для испытаний относительной влажности на месте, если применимо.Как это сделать проще всего? Выберите систему тестирования, специально разработанную в соответствии со стандартом.

Для получения дополнительной информации позвоните нам по телефону (541) 291-5123.

Джейсон имеет более чем 20-летний опыт продаж и управления продажами в различных отраслях промышленности и успешно выпустил на рынок множество продуктов, в том числе оригинальные тесты влажности бетона Rapid RH®. В настоящее время он работает в компании Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.

Последнее обновление: 8 июня 2021 г.

Как подготовить бетон для укладки плиткиУчебный центр

Создайте городской шик с нашей коллекцией Salerno.Благодаря керамогранитной плитке Salerno Urban Concrete in Dust. Артикул: 15191950

Думаете, перед укладкой плитки на бетонный пол нужно положить слой фанеры или цементной плиты? Прежде чем выполнять всю дополнительную работу, узнайте, как легко укладывать плитку на бетон. Узнайте, какие меры предосторожности следует принять перед укладкой плитки, и узнайте, как подготовить бетонный пол к укладке плитки. помня, что разные типы напольной плитки имеют разные требования к обращению и укладке.

Заказ образцов бесплатно

Получите 5 бесплатных образцов. Кредитная карта не требуется.

Образцы отправлены прямо к вашей двери.

Что нужно знать перед укладкой плитки на бетон

Хотя между бетоном и плиткой нет необходимости укладывать подложку, перед укладкой плитки необходимо подготовить поверхность. В конце концов, трещины и неровности в бетоне могут привести к повреждению верхней плитки, а неконтролируемая влага в бетоне может разрушить раствор и расшатать плитку.Когда вы потратите время на подготовку бетонного пола, у вас будет больше шансов создать ровный дизайн плитки, который отлично выглядит и рассчитан на долгий срок службы. Рассмотрим два наиболее распространенных варианта подготовки бетонного пола.

Укладка плитки непосредственно на бетонный пол

Во многих случаях плитку можно укладывать прямо на бетонную поверхность, которая по своей природе является твердой и прочной. Этот вариант лучше всего работает, когда бетонный пол находится в хорошем состоянии, поэтому обязательно выполните все шаги, описанные ниже, чтобы заделать трещины, заполнить углубления и убедиться, что пол ровный. Большие керамические напольные плитки треснут под большой нагрузкой, если их уложить на неровный пол.

Установка разделительной мембраны между бетоном и плиткой

Несмотря на то, что сейчас ваш бетонный пол в отличном состоянии, он не всегда будет таким. Бетонные полы могут легко образовывать трещины при смещении основного фундамента, и почти каждый фундамент со временем претерпевает хотя бы незначительные сдвиги. Вы можете ожидать, что ваш бетонный пол в конечном итоге треснет.

Чтобы предотвратить передачу этих движений на кафельный пол, рассмотрите возможность установки разделительной мембраны между бетонной и плиточной поверхностями. Этот гибкий полиэтиленовый слой прост в установке и может защитить плитку как от растрескивания, так и от влаги.

Как подготовить бетонный пол к укладке плитки

Ознакомившись с мерами предосторожности, которые необходимо соблюдать перед укладкой плитки, и выбрав вариант укладки, наиболее подходящий для вашего пола, вы готовы приступить к работе. Выполните следующие семь шагов, чтобы привести бетонный пол в идеальную форму.

Эта серия также сочетает в себе четыре уникальных цветовых варианта с красиво оформленными декоративными элементами со сложными геометрическими узорами. Керамогранит Salerno Urban Concrete серого цвета. Артикул: 15191945

1. Соберите необходимые материалы

Прежде чем приступить к работе, найдите время, чтобы собрать необходимые материалы и инструменты. Вам нужно иметь под рукой следующее:

• Box вентилятор (необязательно)
• Broom
• бетонный простирание соединение
• бетонный уплотнитель
• Unizing Cleaner
• Doublefan
• Partpan
• ролик с расширенной ручкой
• Scrub Щетка
• полотенца или ткань
• Разъединительная мембрана (дополнительно)

2.Подмести пол

Каким бы грязным или чистым ни выглядел бетонный пол, начните процесс с подметания пола. Используйте метлу и совок, чтобы тщательно подмести всю поверхность и убедитесь, что вы удалили всю скопившуюся грязь, пыль и мусор.

3. Вымойте пол

После подметания хорошенько поскребите пол, чтобы удалить стойкие загрязнения и стойкие пятна. Налейте несколько столовых ложек обезжиривающего очистителя в ведро и добавьте около галлона теплой воды, чтобы получился чистящий раствор.Используйте раствор и чистящую щетку, чтобы тщательно очистить пол. Хотя вы не хотите пропустить ни одного пятна, вам следует потратить дополнительное время на чистку жирных или жирных участков.

Не знаете, какие обезжиривающие очистители работают лучше всего? Выбирайте обычное мыло для мытья посуды или смесь с тринатрийфосфатом.

4. Промойте пол

После того, как вы вымыли пол, промойте его теплой водой. Сосредоточьтесь на одной изолированной части за раз и используйте полотенца или тряпки, чтобы вытирать каждую часть по ходу дела.

Поскольку вам нужно, чтобы пол полностью высох, прежде чем переходить к следующему шагу, подождите до суток, пока пол высохнет. Если уровень влажности относительно высок или в помещении недостаточно естественной циркуляции, используйте вентилятор, чтобы увеличить циркуляцию и быстрее высушить пол.

5. Заделка любых трещин

После тщательной очистки пола вам нужно будет залатать трещины в бетонном полу, так как они могут расшириться и привести к смещению или поломке плитки наверху.С помощью шпателя нанесите состав для заделки бетона на место каждой трещины.

Хотя вы должны заполнить трещины, вы должны убедиться, что на поверхности пола не осталось лишнего состава. Используйте плоский край шпателя, чтобы сгладить каждую заплатку и убедиться, что пол остается ровным. Имейте в виду, что неровности на бетонном полу могут привести к поломке или раскачиванию плитки после укладки.

6. Заполните углубления

Если на бетонном полу есть впадины или дефекты от первоначальной укладки или более поздние повреждения, вам также необходимо их отремонтировать. Используйте состав для заделки бетона, чтобы заполнить любые углубления, следя за тем, чтобы поверхность пола оставалась ровной. Дайте поверхности пола высохнуть в течение не менее 12 часов и убедитесь, что пол полностью высох, прежде чем переходить к следующему шагу.

7. Нанесите герметик

После очистки, заделки и ремонта бетонного пола вы будете готовы к его герметизации. Этот процесс создает защитный слой, который предотвращает просачивание влаги через бетон в кафельный пол.

Для нанесения герметика для бетона используйте валик с удлиненной ручкой. Обязательно покройте весь пол, чтобы создать эффективный защитный слой. Следите за тем, чтобы поверхность оставалась ровной, и избегайте образования неровных слоев герметика. Дайте герметику полностью высохнуть.

8. Укладка мембраны (дополнительно)

Если вы решили использовать разделительную мембрану между бетонным полом и кафельным полом, вы можете установить ее после нанесения герметика. Следуйте инструкциям производителя, чтобы равномерно уложить мембрану на бетонный пол.

Заделка и герметизация бетонного пола требует дополнительного времени и усилий, но эти важные шаги гарантируют, что поверхность будет поддерживать плитку долгие годы. После того, как вы подготовили бетонный пол, вы будете готовы уложить плиточный пол и создать свой идеальный дизайн.

Коллекция Urban Concrete — идеальный выбор для создания современного пространства с нуля. Благодаря керамогранитной плитке Salerno Urban Concrete в цвете Light.Артикул: 15191944

Заказ образцов бесплатно

Получите 5 бесплатных образцов. Кредитная карта не требуется.

Образцы отправлены прямо к вашей двери.

Пол с подогревом Бетон | Внутриплитное отопление

Благодаря бетону жилая и коммерческая недвижимость по всему миру надежно поддерживается. Однако тот же самый бетон, который придает зданию структуру, часто отвечает за создание холодной и влажной жилой среды. Для домовладельца это часто означает, что подвал не используется в полной мере. Его можно использовать для хранения вместо того, чтобы предлагать дополнительный уровень жилой площади для семьи.

Чтобы отогреть подвал, можно постелить ковер, чтобы изолировать пространство. Однако это не нагреет помещение. Вместо этого вам следует обратиться к электрическому подогреву пола, чтобы нагреть эту холодную бетонную плиту.

В Соединенных Штатах вы можете обогревать пол под ковром с помощью рулона или коврика для обогрева пола, изготовленного из армированной ламинированной алюминиевой фольги с кабелем, расположенным на расстоянии 2 дюймов друг от друга.Тем не менее, многие люди обращаются к популярным вариантам напольного покрытия из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы, как правило, усиливают ощущение холода в подвале, но с электрическим лучистым теплом они предлагают высококлассный способ обогрева комнаты.

Теплый пол, теплый подвал

Согласно статье на bobvila. com, керамическая плитка является «Кадиллаком цокольного пола», потому что на нее не действует вода или водяной пар, которые часто могут проникать в подвал через бетон.Точно так же приклеиваемая виниловая плитка или доски водостойки, что идеально подходит для подвала.

Когда вы думаете о виниловых полах, вы можете представить себе виниловые плитки 70-х годов с яркими геометрическими узорами. Сегодня существует новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Современные продукты могут довольно убедительно имитировать внешний вид дерева, керамики или камня», — говорится в статье на сайте bobvila.com.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможного повреждения водой.Но если вы устанавливаете лучистое отопление пола поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подложку.

Теплоизоляция бетонной плиты напольного отопления

CeraZorb® представляет собой тонкую синтетическую пробковую подложку толщиной 3/16 дюйма (5 мм), которую настоятельно рекомендуется использовать при установке системы обогрева пола поверх существующей бетонной плиты или под плитку и камень. CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не набухает под воздействием жары или холода.Синтетическая пробковая подложка не гниет и непроницаема для плесени и грибка. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического обогрева пола TempZone™, подложка также улучшает тепло- и звукоизоляцию и улучшает правильное распределение тепла, что приводит к экономической эффективности эксплуатации. Кроме того, подложка помогает предотвратить появление трещин на поверхности пола, что особенно важно для плитки и камня.

CeraZorb® также разработан так, чтобы его можно было легко установить. Он поставляется в виде листов размером 4 на 2 фута, так что он будет установлен ровно на бетоне, без скручивания или памяти, как вы получили бы с рулонами изоляции.

Как установить теплый пол в бетоне

Для новостроек есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Плитные нагревательные маты и кабели могут быть установлены непосредственно в бетон во время его заливки.Предлагая 20 Вт на квадратный фут, тепловые маты идеально подходят, если вы хотите, чтобы бетон был последней поверхностью пола. В подвале вы можете использовать модный отделочный пол, такой как штампованные, полированные или окрашенные бетонные полы с установленным внутри излучающим теплом.

Ниже приведены шаги по установке нагревательных кабелей или матов для перекрытий:

Шаг 1:

Вытащите индивидуальный план установки и определите, где должен быть размещен термостат. Первое, что должен сделать ваш электрик, это установить термостат и его распределительную коробку, а также любые релейные панели, если это необходимо.Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте сопротивление нагревательного элемента между двумя проводниками (желтый и черный для систем на 120 В, красный и черный для систем на 240 В) и сравните это значение со значением на бирке CSA изделия. Кроме того, проверьте нагревательный элемент с помощью мегаомметра между каждым проводником и желто-зеленым проводом заземления, по одному. Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность или OL.

Этап 3:

Укладчик бетона должен распределить и утрамбовать не менее 8-12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также должен располагаться вертикально по периметру плиты, чтобы предотвратить потери тепла с краев. Наконец, для армирования следует использовать толстую проволочную сетку или арматуру. Проволочные стулья или бетоноукладчики можно использовать для поддержки проволочной сетки или арматуры.

Шаг 4:

С помощью пластиковых кабельных стяжек электрик должен прикрепить датчик температуры и нагревательный кабель/мат к проволочной сетке в соответствии с вашим индивидуальным планом установки, следя за тем, чтобы избежать перекрытия, соприкосновения или пересечения нагревательных проводов. .Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует проверить с помощью омметра, а затем вставить в металлическую или другую утвержденную трубу, ведущую от пола к распределительной коробке в стене. Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных проводов нагревательного провода. Никогда не прокладывайте провод датчика рядом, выше или ниже нагревательного провода.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, установщик бетона может закончить заливку плиты.Установщик должен залить от 4 до 6 дюймов бетона, чтобы похоронить нагревательный элемент, оставив его на 2-3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно занесите результаты в гарантийные документы.

Этап 7:

После того, как бетон полностью застынет, электрик может выполнить монтаж всей проводки для термостата, распределительной коробки и панели реле, если это необходимо.Выключатели должны быть включены, а система должна быть активирована, чтобы электрик мог проверить потребляемый ток нагревательного элемента. Если все в рабочем состоянии, все готово!

Полные инструкции по установке см. в Руководстве по установке плитного отопления WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, не стесняйтесь звонить в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите уложить другое напольное покрытие поверх бетона, вам следует встроить нагревательный кабель плиты на расстоянии 5 дюймов друг от друга в свежезалитую бетонную плиту. Меньшая плотность мощности этого кабеля позволяет вам добавить напольное покрытие по вашему выбору, установленное поверх бетона. Преимущество обогрева на плите с кабелем заключается в том, что напольное покрытие можно снять или заменить в любое время, не влияя на лучистое тепло. Например, если вы установили плитку поверх системы лучистого тепла TempZone™ в ванной комнате и хотите заменить плитку, вам также потребуется оторвать панель лучистого отопления, потому что она приклеена к плитке тонким слоем.

Как бы вы ни выбрали обогрев своей плиты, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересует стоимость бетонного пола с подогревом? Воспользуйтесь нашим конструктором предложений по проектированию лучистого напольного отопления, чтобы мгновенно оценить, сколько будет стоить система напольного отопления для вашего собственного проекта.

Установка деревянных полов на бетонную плиту

«У меня старый трехэтажный дом. Я читал, что твердая древесина не лучший выбор для подвала из-за содержания влаги, но как насчет моего основного уровня? На основном уровне есть кухня, столовая, гостиная и ванная комната, все на бетонном полу.Могу ли я установить твердую древесину, или это все еще рискованно?»

Дома, построенные на бетонных плитах, хорошо подходят для полов из твердой древесины, при условии, что плита не имеет слишком много влаги. Слишком много влаги и влажных условий могут привести к короблению, деформации или растрескиванию древесины, поскольку древесина расширяется и сжимается при изменении уровня влажности. Это означает, что важно понять свой пол

, прежде чем принимать окончательное решение.

Профессионал может помочь вам измерить влажность вашего пола.Другой тест, который вы можете использовать, — это разметить секцию 12 × 12 на бетонном основании. Наклейте прозрачный полиэтиленовый пластиковый лист на область и полностью закрепите клейкой лентой. Оставьте пластик на месте примерно на 24 часа. Если пластик чистый, без капель воды или каких-либо признаков влаги, вы можете установить дерево поверх бетонной плиты.

В большинстве случаев при строительстве дома строители использовали пароизоляцию под бетонной плитой. Это способствует накоплению влаги в бетоне; тем не менее, бетон, естественно, имеет некоторую влажность.Для дополнительной защиты между бетонной плитой и паркетным полом следует также разместить пароизоляцию. Листы полиэтиленового пластика, наложенные внахлест и приклеенные скотчем, — это один из методов; другой покрасил плиту влагозащитным составом.

Паркетные полы обычно укладываются одним из двух способов: прибиванием гвоздей к черновому полу или приклеиванием половой доски на место.

Для крепления гвоздями поверх бетона будет уложен черный пол. Листы 3/4-дюймовой фанеры, обработанной под давлением, можно уложить поверх гидроизоляционного слоя, или вы также можете уложить отрезки 2 x 4 обработанных давлением стержней поверх гидроизоляции, а затем 3/4-дюймовую фанеру в качестве основы.
