Монтаж плит перекрытия: правила укладки на фундамент, стену

Особенности использования и монтажа пустотных плит перекрытия.

Особенности использования и монтажа пустотных плит перекрытия

При устройстве межэтажных перекрытий большой вопрос играет выбор типа перекрытия. И если Ваш выбор лег на перекрытия из сборных железобетонных плит, то необходимо обратить внимание на следующие моменты при заказе и установке пустотных плит перекрытий.

1. Плиты перекрытия различаются между собой по способу формования. Плита перекрытия ПК формуется в опалубке, а при изготовлении плит ПБ используется безопалубочный способ формования. Особо критично эти 2 способа изготовления не влияют на возможности их использования. Для получения более подробной информации необходимо связаться с нашими специалистами.

2. Монтаж плит перекрытия ПК и ПБ осуществляется опиранием на две стороны конструкции, как показано на рисунке. Нельзя опирать плиты на 3 или 4 стороны, также нельзя монтировать плиты с опиранием на продольные стороны, это значительно изменит несущую способность плит перекрытия.

3. При монтаже плит перекрытия ПК необходимо учесть одну важную особенность: плиты перекрытия ПК длиной более 4,2 м являются преднапряженными со специальными упорами на концах плиты. Если у данной плиты срезать торец, то упор (отрезанный вместе с концом ПК и вертикальной арматурой) не будет работать. Данный факт значительно уменьшит несущую способность плиты перекрытия.

4. Плиты перекрытия ПБ можно резать не только поперек, но и вдоль на отдельные продольные элементы. При необходимости устройства косого среза плиты ПБ под углом от 30 до 90 градусов, то рез можно делать без потери несущей способности плиты.

5. Так же при монтаже пустотных плит перекрытия необходимо учитывать расчетные величины опирания плит в зависимости от типа конструкции стен сооружаемого объекта:
— металлические (стальные) конструкции: 7 см;
— кирпичная стена: от 8 см до 16 см;
— железобетонные конструкции: от 7 см до 12 см;
— стены из газо- (пено-) бетонных блоков: от 10-12 см до 20 см (оптимальная величина опирания: 15 см, с обязательным устройством армированного бетонного пояса).

6. Перед осуществлением монтажа плит перекрытия необходимо заделать торцы пустотных отверстий на глубину 12-15 см. Заделать пустоты можно вставив в них ½ кирпича и «закидать» бетоном. Это увеличивает прочность торцов плит в случае опирания на них несущих перегородок и исключит попадание воды внутрь панели.

Изготавливаеи любые виды железобетонных изделий по чертежам заказчика.

Если Вы желаете проконсультироваться у специалиста компании «ЖелезобетонИнвест» и узнать более подробную информацию по ассортименту плит перекрытия, Вам нужно только нажать на кнопку обратного звонка, и наш консультант обязательно перезвонит по указанному телефону. Для обратного звонка обязательно укажите полный номер телефона и Ваше имя.

ЗАКАЗ КОНСУЛЬТАЦИИ

Выпускаемая продукция

ПЛИТЫ ДОРОЖНЫЕ, АЭРОДРОМНЫЕ

ПЛИТЫ ПЕРЕКРЫТИЯ ПК и ПБ

КАНАЛИЗАЦИОННЫЕ КОЛОДЦЫ

ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ

ФУНДАМЕНТНЫЕ БЛОКИ

БЕТОН ТОВАРНЫЙ

СВАИ ЗАБИВНЫЕ

ОПОРЫ ЛЭП

ИЗДЕЛИЯ ДЛЯ ЭЛЕКТРОПОДСТАНЦИЙ

ПЕРЕМЫЧКИ

ЖЕЛЕЗОБЕТОННЫЕ ЗАБОРЫ

ПЛИТЫ РЕБРИСТЫЕ

ЛЕСТНИЧНЫЕ ИЗДЕЛИЯ

ДЛЯ КАРКАСОВ ЗДАНИЙ

УТЯЖЕЛИТЕЛИ ЖЕЛЕЗОБЕТОННЫЕ

КОЛОДЦЫ КАБЕЛЬНЫЕ

ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ

БОРДЮР ЖЕЛЕЗОБЕТОННЫЙ

ДОРОЖНОЕ СТРОИТЕЛЬСТВО

ИЗДЕЛИЯ ДЛЯ ЖД СТРОИТЕЛЬСТВА

МОСТОВЫЕ КОНСТРУКЦИИ

СЫПУЧИЕ МАТЕРИАЛЫ И МЕТАЛЛОПРОКАТ

ТРОТУАРНАЯ ПЛИТКА

БЕРЕГОУКРЕПИТЕЛЬНЫЕ СООРУЖЕНИЯ

Нюансы монтажа плит перекрытия

Вряд ли для кого-то станет новостью тот факт, что надежность постройки напрямую зависит от правильности монтажа плит перекрытия. Это, конечно, не единственный показатель, но один из самых важных. Поэтому мы решили посвятить отдельную статью вопросу укладки плит перекрытия и наиболее часто возникающим в этом процессе нюансам.

Любая стройка является объектом повышенной опасности. И при проведении монтажа плит перекрытия, так же как и при любых других видах работ, необходимо строго соблюдать правила техники безопасности. Без получения четкого инструктажа невозможно переходить к проведению работ.
Итак,
Этап первый — техника безопасности

● все оборудование, подъемные механизмы и другие машины, должны быть стопроцентно исправны и соответствовать техническим нормам и требованиям
● в процессе монтажа плит перекрытий могут участвовать только совершеннолетние лица при наличии медицинской справки об удовлетворительном состоянии здоровья
● все работники, работающие на высоте, обязаны иметь соответствующее снаряжение (страховочные элементы и обувь со специальной подошвой)

После ознакомления с техникой безопасности и проверки присутствия на лекции всех работников, которые будут вовлечены в процесс, можно переходить к следующему этапу.

Этап второй — подготовительные работы

● лица, ответственные за строительный процесс, обязаны проверить все материалы на предмет соответствия сертификатам качества
● перед началом работ обязательно проводится проверка высоты опорных стен. Для этого используют уровень и длинную балку. Допустимые отклонения размеров — до 10 мм. В соответствии с полученными данными будет рассчитываться высота будущей цементной подушки

Список инструментов, которые понадобятся для монтажа перекрытий, невелик.

Этап третий — монтаж плит перекрытия

Итак, теперь давайте поговорим подробней о самом процессе. Что же подразумевают мастера строительных специальностей, когда говорят о правильном монтаже плиты перекрытия? С чего начинать? На что обращать внимание?

Представим, что все материалы уже привезены и выгружены на стройплощадку, установлен в подходящем месте кран. Что же дальше? Далее производится укладка подложки на места, где будут лежать плиты. Она изготавливается из бетона или цемента. Сверху на нее укладываются железобетонные плиты при помощи крана. При этом следует понимать, что кран просто не сможет уложить ее в точном соответствии с разметкой. Для этого потребуется участие как минимум двух работников. Они с помощью лома могут подвигать плиту до тех пор, пока она не займет свое расчетное положение.

И в завершение процесса монтажные петли соединяются стальным прутом, который после обработки сваркой дает надежное скрепление. Казалось бы, ничего сложного. Но давайте не будем забывать о некоторых нюансах!

— не разрешается допускать высыхание раствора подложки до того момента, как будет установлена плита перекрытия. Чтобы этого избежать, работы по ее укладке и подготовке плиты к подъему нужно проводить одновременно

— после укладки плиты обязательно выверяют ее поверхность. Для этого потребуется визир или уровень. Если отклонение составляет более чем 4 мм, тогда перекрытие переустанавливают: поднимают, добавляют раствор и опускают заново. После этого процедура повторяется.

Этап четвертый — отделочные работы

Работы, проводимые на этом этапе, не менее ответственны, чем сама укладка плит. От качества их выполнения будет зависеть соответствие жилых и производственных помещений нормам и стандартам. Что же необходимо сделать при отделочных работах?
Для большего удобства структурируем информацию в небольшой алгоритм:

● все зазоры между плитами обязательно должны быть заполнены
● русты (углубления между плитами) — выполнены прямо и иметь одинаковую ширину
● для предотвращения промерзания торцы плит необходимо заделать.

Заполнение зазоров. Для заполнения стыков используют цементно-бетонную смесь. При этом важно обработать все места соединения плит. Также необходимо обратить внимание на технологические отверстия, если таковые имеются, и заделать их специальными пробками.

Заделка рустов между плитами перекрытия. Руст — это место, где плиты перекрытия стыкуются длинной боковой стороной. Он имеет такой вид:

Заделка этих мест очень важна для получения целостной конструкции. Плиты с круглыми пустотами по бокам имеют специальные замки, которые обеспечивают надежную фиксацию при заливке. Однако не всегда эти замки оказываются правильными и расположенными в нужном месте. Отнесем это к дефектам производства, которые необходимо исправлять. Как это сделать? Плиты с замками, расположенными внизу укладываются с зазором в 20-30 мм, к нижней части монтируется доска и полученный руст заливается раствором. Заделка торцов плит перекрытия. Торцы плит заделываются с целью предотвратить промерзание. Работы выполняются после завершения монтажа плит перекрытия следующими способами:

● пустоты заполняются минеральной ватой на расстояние не менее 200 мм
● пустоты заливаются бетонным раствором не менее чем на 120 мм или закрываются бетонными пробками
● пустоты закрываются раствором с забутовочным кирпичом.

Следует также указать, что заделке подвергаются не только наружные торцы плит, но и те, которые опираются на внутренние несущие стены.

Часто возникающие вопросы при монтаже плит перекрытия.

1.Зачем рубят плиты? Как сделать это правильно?

Ответ: Вполне естественным будет вопрос, зачем же рубить плиту, если можно сразу заказать необходимый размер и тем самым избавить себя от лишних забот? Вопрос очень правильный, потому что, действительно не стоит экономить и озадачивать себя лишними процессами. Но иногда возникает такая необходимость. Например, при изготовлении выхода на чердак или эркера. На первый взгляд может показаться, что отрубить часть плиты Вам не под силу. Но при наличии необходимых инструментов (болгарки, лома и кулачка), запаса времени и терпения это дело окажется не столь трудным.
Существуют два варианта рубки плиты перекрытия — вдоль и поперек. Для порезки плиты поперек необходимо уложить ее горизонтально, поместить подкладки и нанести разметку. Подкладки нужно располагать точно под линиями разметки, иначе порезка не получится качественной. При помощи болгарки с предварительно установленным диском по бетону осуществляется порезка. После этого кулачком наносятся удары, но не по ребрам, а по пустотам, и, как правило 2-3 ударов бывает достаточно, для того чтобы пробить плиту. Далее таким же образом удары наносятся по ребрам сбоку, с помощью лома пробивается нижняя часть трубы и болгаркой обрезается арматура. Конечно, у Вас не получится идеально ровный сруб, но в дальнейшем это можно исправить, заделав раствором.
Таким же образом осуществляется и рубка плиты вдоль. Только кулачком разбивается пустота, проходящая вдоль, а ломом разбивается нижняя часть трубы. Элементы арматуры разрезаются по мере их появления.
Важно помнить, что прутья арматурной сетки находятся в напряжении и при порезке могут зажать болгарочный диск. Чтобы избежать этого, необходимо не дорезать прут до конца. Полностью разъединить его можно с помощью лома. Также в таких случаях возможно использовать автоген, что поможет ускорить процесс.

2. Как правильно вырезать люк в плите перекрытия?

Ответ: Люк должен равномерно располагаться на стыке двух плит перекрытия. Его размеры высчитываются в зависимости от технических характеристик плиты, а также назначения, по которому он будет использоваться. Обычно люк не превышает размеров 90х90 мм. Собственно вырезка производится следующим образом: после предварительного надреза болгаркой, осуществляется процедура, описанная выше: кулачком пробиваются верхние части плиты, а ломом — нижние.

3. Что делать, если не хватает ширины плиты перекрытия?

Ответ: Случается так, что размеры постройки немного не совпадают с размерами плиты и образуются зазоры. Что же можно предпринять в таком случае? Вариантов может быть несколько.
Первый — заключается в распределении зазоров между стенами и укладке шлакоблока в этих местах. Шлакоблок необходимо укладывать таким образом, чтобы его отверстия оказывались по сторонам, а не сверху или снизу. О фиксации можно не беспокоиться, поскольку стена, возведенная впоследствии, будет его крепко удерживать. Кроме того, шлакоблок можно дополнительно укрепить с помощью арматурной сетки в процессе заливки стяжки полов.

Второй вариант — это размещение зазоров между плитами. Первая плита укладывается впритык к стене, а все последующие с одинаковым зазором между ними. Затем под каждым зазором монтируется доска, закладывается арматура и заливается раствор.

4. Говорят, что возможно использовать плиты перекрытия с трещинами. Правда ли это?

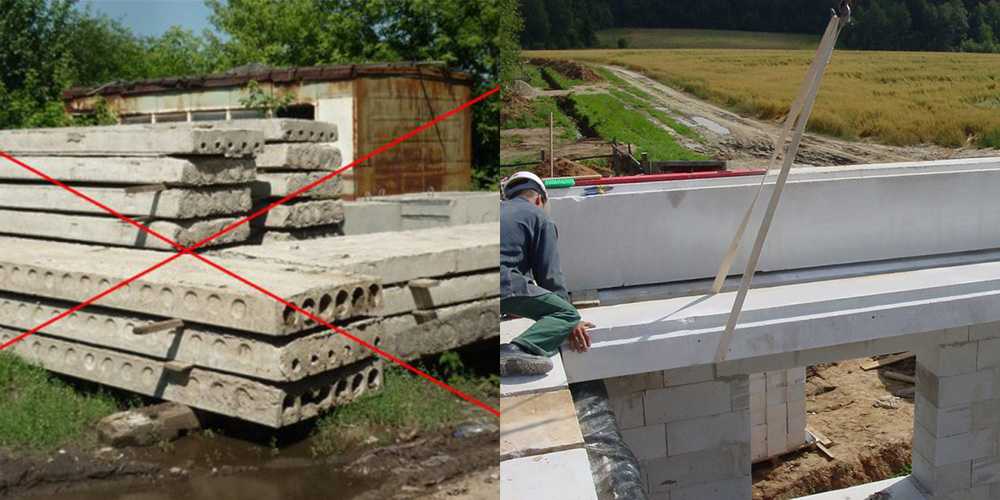

Ответ: Трещины обычно возникают при неправильном хранении или транспортировке материала. Безусловно, за этим не всегда удается уследить. Но проконтролировать правильное использование треснувшей плиты — это в Ваших силах.
На первый взгляд, может показаться, что лучше вовсе не использовать треснувшие плиты, чтобы избежать недоразумений в будущем. Но, на самом деле, это касается лишь крупных трещин, а плиты с мелкими дефектами вполне пригодны для эксплуатации в условиях дополнительной фиксации и минимальной нагрузки. Где же могут быть использованы такие плиты?
● между двумя целыми плитами, где впоследствии хорошо заделанные русты образуют почти монолитное перекрытие;
● в чердачных перекрытиях, на которые не опирается крыша;
● на месте кирпичной перегородки, которая потом будет подпирать плиту;
● в месте, где плита сможет опираться на три стены.

А для успокоения души Вы также можете усилить конструкцию с треснувшей плитой стяжкой пола с применением арматуры.

Как установить бетонные полы: что такое процесс установки?

Факторы, которые следует учитывать при укладке декоративного бетонного пола Обновлено 28 августа 2020 г.

Здесь подрядчик укладывает бетонное покрытие пола. Институт декоративного бетона в Темпле, Джорджия

В отличие от коврового покрытия, декоративный бетонный пол нельзя уложить всего за несколько часов или день. Но отдача стоит затраченного дополнительного времени и усилий. После того, как проект будет завершен, ваш бетонный пол будет выглядеть красиво в течение десятилетий без необходимости замены.

ЭТАПЫ УКЛАДКИ БЕТОННОГО ПОЛА

Большинство работ по устройству бетонных полов состоят из трех этапов:

1. Подготовка поверхности — Ваш бетон будет очищен и, возможно, отшлифован, чтобы подготовить его к окрашиванию, полировке или восстановлению поверхности.
2. Декоративная обработка — Процесс укладки будет отличаться в зависимости от того, какое покрытие вы выберете для своих полов.
3. Герметик или финишное покрытие — на этом этапе наносится защитное покрытие, чтобы сделать ваши бетонные полы долговечными и легко очищаемыми.

Хотя при установке бетонных полов может показаться заманчивым пойти по пути самостоятельного монтажа, профессиональный подрядчик будет гораздо лучше знаком с необходимыми шагами и будет иметь все необходимые инструменты и оборудование.

Нужна помощь с установкой? Найдите подрядчиков по бетонированию полов рядом со мной.

Более подробное объяснение процесса укладки пола см. в следующих руководствах:

• Как окрашивать бетонные полы
• Как полировать бетонные полы
• Как установить накладку на бетонный пол
• Как герметизировать бетонные полы

СКОЛЬКО ВРЕМЕНИ ЗАНИМАЕТСЯ УКЛАДКА БЕТОННЫХ ПОЛОВ?

Сроки и этапы укладки декоративного бетонного пола могут сильно различаться в зависимости от работы. В небольшом проекте, таком как цокольный этаж, сроки могут варьироваться от двух до пяти или шести дней. Более сложные проекты декоративного бетонного пола, включающие несколько цветов морилки или красителя, наложение, декоративные распилы и нестандартную графику, потребуют гораздо больше времени, чем простой проект, требующий только одного слоя морилки и герметика.

Состояние существующего бетонного основания также оказывает большое влияние на время, необходимое для завершения проекта. Если у вас есть бетонная плита, готовая к окрашиванию, полировке или нанесению декоративного покрытия или покрытия, проект должен быть выполнен относительно быстро. Если пол нуждается в обширной подготовке поверхности или ремонте, будьте готовы добавить к графику как минимум еще один или два дня. (См. Подготовка бетонной поверхности.)

Вот основные факторы, влияющие на укладку декоративного бетонного пола:

• Размер проекта.
• Уровень сложности.
• Простота доступа.
• Состояние существующего пола.
• Необходимость ремонта бетона или удаления существующего напольного покрытия.
• Необходимость защиты окружающих поверхностей, таких как стены и плинтуса.
• Продолжительность времени высыхания, необходимого между каждым этапом, например, после нанесения каждого слоя морилки и слоя герметика.

В новом доме или здании с только что уложенными бетонными полами бетон должен полностью высохнуть, прежде чем можно будет применить декоративную обработку (обычно через семь дней или дольше). Также лучше подождать, пока весь гипсокартон не будет установлен, приклеен и отшлифован, прежде чем применять декоративную обработку, чтобы избежать возможных повреждений.

Посмотрите эти видеоролики по установке

Сроки укладки основного бетонного пола

Время: 03:02

Сроки укладки основного декоративного бетонного пола могут сильно различаться в зависимости от вида работ. Харрис классифицирует базовое нанесение как не слишком сложное, без распилов, без трафаретов и только с одним цветом, покрытым герметиком или воском. В небольшом проекте, таком как цокольный этаж, сроки могут варьироваться от двух до пяти или шести дней. Соображения включают:

• Необходимость защиты окружающих поверхностей, таких как стены и плинтуса.
• Время высыхания, необходимое между каждым этапом, например, после нанесения каждого слоя морилки и слоя герметика.
• Состояние существующего пола. Пол в плохом состоянии может потребовать использования накладки, что продлит время укладки.

Сроки строительства высококачественных бетонных полов

Время: 03:08

Сроки выполнения высококачественной декоративной отделки могут быть значительно длиннее, чем базовая установка. Харрис определяет высококачественные полы как полы с графикой, декоративными пропилами, бордюрами, трафаретами и использованием трех или четырех цветов, возможно, сочетая пятна и красители. Соображения включают размер бригады и уровень квалификации, размер проекта и состояние пола. Харрис подчеркивает, что для элитного проекта очень важно, чтобы пол был в отличной форме, что может потребовать шлифовки, травления кислотой или покрытия пола, чтобы создать чистый холст.

Изображения для этого видео предоставлены Kemikoating Surfaces, Colormaker Floors, Progressive Hardscapes и Kemiko Декоративные и промышленные напольные покрытия.

Сроки строительства нового бетонного пола

Время: 04:07

В новом доме с новыми бетонными полами сроки до начала декоративной обработки сильно различаются в зависимости от обстоятельств. Хотя бетон застывает примерно через семь дней, Харрис предпочитает подождать, пока весь гипсокартон не будет установлен, заклеен и отшлифован, прежде чем применять декоративную обработку, чтобы избежать потенциального ущерба от других работ.

Харрис предлагает провести предварительное совещание с участием бетонщика, строителя и архитектора. Все участники проекта должны понимать, что полы должны быть установлены идеально и защищены на протяжении всего строительства от сколов, выбоин и пятен. Размещение дерева, металла или других строительных материалов на незащищенном полу во время его отверждения может привести к необратимому окрашиванию поверхности.

Информация, связанная с данной: Как снять плитку с бетонного пола
Переход на бетонные полы: попрощайтесь с ковровой плиткой и другими вариантами отделки

Как уложить бетонный пол. В связи с тем, что бетонные полы… | Сингх | Полировка бетона

Благодаря тому, что бетонные полы способны выдерживать значительные нагрузки, область их применения достаточно велика. Этот тип пола идеально подходит для промышленных объектов (заводов, фабрик, складов, овощехранилищ, офисов, супермаркетов и т.д.).

Также часто заливают бетонный пол в сараях, гаражах и других хозяйственных постройках. Наиболее распространенным является полированный бетонный пол, но, например, в свинокомплексе востребованы щелевые бетонные полы. Если вы решили сделать это своими руками, вам просто необходимо внимательно изучить рекомендации, как правильно уложить бетонный пол, чтобы поверхность была ровной, прочной и устойчивой к растрескиванию.

Совет

При закладке бетонного пола придерживайтесь следующих рекомендаций:

• если пол будет испытывать повышенные нагрузки, то необходимо предварительно уложить армирующий каркас. Для железобетонных сеток с незначительными нагрузками;
• для устройства бетонного пола необходимо использовать цемент марки не ниже М300.

Внимание! После трамбовки толщина бетонного пола должна быть примерно 12 см.

1.Заливка бетонного пола

Далее последовательно рассмотрим этапы изготовления бетонного пола.

2.Выравнивание

Выравнивание основания осуществляется, как правило, с помощью лазерного или оптического уровня. С ее помощью вам предстоит определить рельеф основания, уровень поверхности пола и нулевую отметку.

3.Подготовка основания

В случае грунтового основания вам потребуется:

• Грунт уплотнить, чтобы пол не растрескался со временем. 9№ 0018
• Поверх утрамбованного грунта положите песчаную «подушку». Для достижения необходимой плотности песка следует укладывать на 25 % больше расчетного слоя. Подушку необходимо залить водой и уплотнить валиком.

Если в помещении уже есть бетонное основание, то необходимо:

• Тщательно очистить всю поверхность основания пола.
• Заполнить имеющиеся трещины песчано-цементной смесью или полимером.
• Образовавшуюся пыль и мусор следует удалить с помощью

4.

В качестве гидроизоляции поверхности пола часто используют рулонный битумный материал или полиэтиленовую пленку. Гидроизоляция помогает предотвратить капиллярное проникновение грунтовой влаги. Площадь пленки должна быть больше площади пола.

5.Установка опалубки

Для бетонного покрытия пола большой площади поверхность следует разбить на прямоугольники специальных размеров (карты). Размер конкретного прямоугольника определяете сами, так как он зависит от предстоящего объема работы в течение рабочего дня. По периметру прямоугольника установите деревянную опалубку — так, чтобы залитый бетон находился в необходимых пределах до застывания.

6.Армирование

Армирование необходимо для придания бетонному полу высоких прочностных характеристик. Обычно используется армированная сетка с размером ячеек 150×150 мм.

Внимание! Для изготовления бетонного пола, выдерживающего более мощные нагрузки, вместо сетки используется армирующий каркас.

7.Заливка Смесь

Бетонный пол Бетонная смесь (1 часть цемента + 2 части строительного песка + 4 части щебня + 0,4 части воды) легко замешивается бетономешалкой, которую можно взять напрокат на время. Готовая бетонная смесь имеет небольшой срок службы, поэтому используйте ее быстро.

Внимание! Время заливки бетона картой должно быть без перерыва.

При заливке небольших площадей тщательно разровняйте бетон по поверхности и уплотните специальным вибратором до уровня установленных маяков (натянутых шнуров).

А перед тем, как начать заполнение больших комнат, вам нужно будет установить направляющие на нулевой уровень. Затем по рейкам установите стяжку. Заливать бетон следует чуть выше уровня стяжки. После заливки стяжки потяните за направляющие, при этом выравнивая и уплотняя бетонное покрытие.

Через 2–3 недели считайте, что ваш бетонный пол готов. Он полностью затвердевает и восстанавливает свои максимальные прочностные свойства.
