Монтаж плит перекрытия: Монтаж плит перекрытия: инструкция по укладке

Укладка плит перекрытия на кирпичную стену: расчет параметров

Содержание

• 1 Виды изделия
  • 1.1 Круглопустотные опалубные
  • 1.2 Непрерывного изготовления
• 2 Рекомендации по монтажу
• 3 Расчет параметров опирания
• 4 Особенности кладки плиты
  • 4.1 Треснувшей
  • 4.2 Недостаточной ширины
• 5 Заделка швов

Наиболее быстрым и экономным способом организации межэтажного разделения и отделения жилой части дома от чердака и подвала является укладка плит перекрытия на кирпичную стену. Монолитным конструкциям отдают предпочтение редко, когда по каким-то причинам невозможно использовать готовые плиты, например, дорога не позволяет подъемному крану подъехать к объекту.

Виды изделия

К монтажу перекрытия нужно подходить ответственно. От этого зависит прочность конструкции.

Плиты бывают плоские или ребристые (ПКЖ). Плита крупнопанельная железобетонная имеет П-образное сечение. Используются при строительстве промышленных и технических объектов, в условиях повышенных нагрузок и большой длины пролетов. Ребра жесткости увеличивают несущую способность. В жилом строительстве используются для отделения первого этажа от подвала, поскольку сечение такого вида не позволяет получить ровный потолок.

Плоские плиты выпускают с пустотами или со сплошной заливкой (ПТ). Плита техподполья используется в общественных зданиях для перекрытия каналов под полом. При строительстве частных домов может использоваться как доборный элемент для настила над небольшими пролетами коридоров, санузлов. В жилом строительстве применяются круглопустотные изделия. Они дешевле, меньше весят и установка их проще. Пустоты с воздухом помогают лучше сохранять тепло и увеличивают звукоизоляцию. В зависимости от способа производства они делятся на 2 вида.

Вернуться к оглавлению

Круглопустотные опалубные

ПК применяют в частном строительстве более 20 лет. При изготовлении используют многоразовые формы размеров (опалубку). Для удешевления продукции используется опалубка стандартных параметров. Цена изделия по индивидуальным размерам будет намного дороже. Толщина плиты 220 мм, В зависимости от ширины и длины предусмотрены варианты, что представлены в таблице:

Вернуться к оглавлению

Непрерывного изготовления

ПБ — изготавливают по новой технологии на непрерывном конвейере, потом режут. Они имеют более гладкую поверхность, что существенно упрощает дальнейшую отделку. Изготавливаются из более крепкого бетона. По заказу клиента длина может быть любой, с точностью до 10 мм. Возможен распил торцевой стороны изделия под углом. Единственным недостатком является ширина, она стандартная — 1,2 м.

Вернуться к оглавлению

Рекомендации по монтажу

Плиты должны укладываться на стены без разрывов по ширине. Особенно внимательно нужно отнестись к верхнему ряду кладки из кирпича. Его нужно хорошо выровнять и внутреннюю часть класть тычковой стороной. Еще до укладки ПК или ПБ на стену необходимо заделать пустоты вкладышами или куском кирпича с раствором. Узел опирания плиты формируется с таким условием, что между ее торцом и местом примыкания в камню должно оставаться расстояние 1—2 см. Раствор для крепления перекрытия и кладки нужно использовать тот же.

Вернуться к оглавлению

Расчет параметров опирания

Величина нахлеста на стену зависит от назначения здания, ширины стены, толщины и веса перекрытия, сейсмической активности территории строительства, и от длины перекрываемого пролета. Конкретная величина опирания рассчитывается инженерами при проектировании. Как правило, для гарантии надежности, с учетом отклонений при установке, выбирается максимальная по СНиП величина 120 мм. Укладка плит перекрытия ПБ и ПК в кирпичном доме производится с опорой по двум коротким сторонам. Наименьшее опирание представлено в таблице:

Вернуться к оглавлению

Особенности кладки плиты

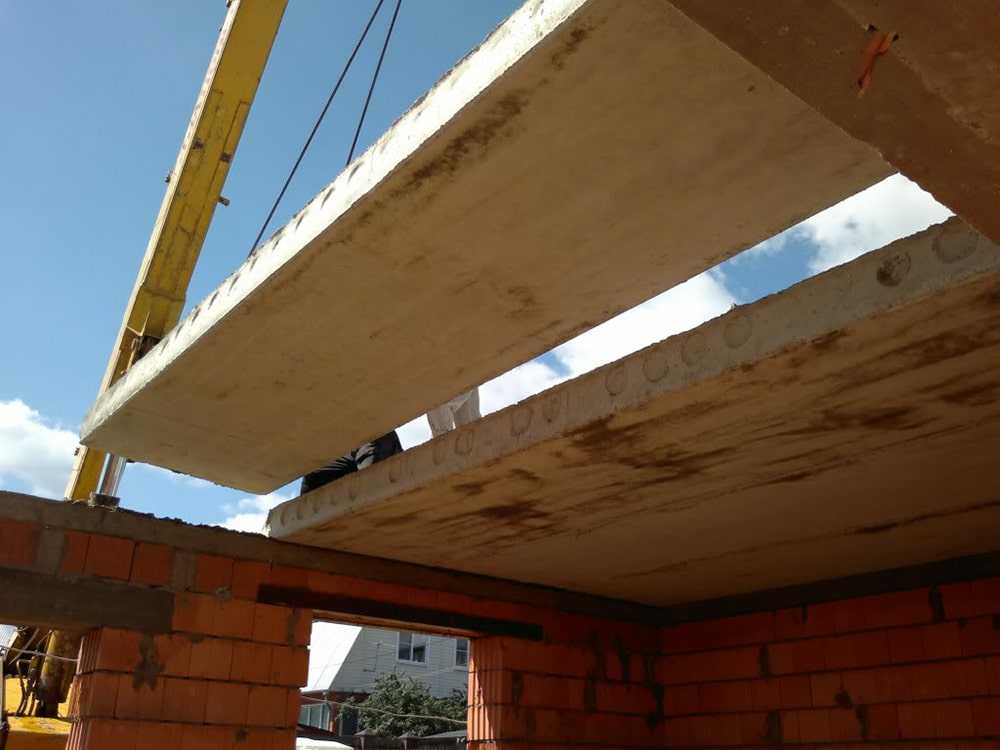

Установка перекрытия выполняется с помощью подъемного крана. Кроме крановщика, нужно 3 рабочих. Один зацепляет стропы к крепежным петлям плиты, а 2-мя осуществляется установка на стену. Если между монтажниками и машинистом крана отсутствует видимость, необходим еще человек. ПК нужно укладывать жестко, сверху и снизу плиты — кирпичи. При укладке ПБ используют шарнирное закрепление.

Следует учитывать что в опалубных плитах запрещено делать технологические отверстия и укорачивать их. Это снижает прочность существующей конструкции, поскольку в опорных зонах у них усиленное армирование. Возможность опирания пустотных изделий на третью сторону следует выяснять у производителя. Это может привести к растрескиванию. Не стоит перекрывать одной ПК или ПБ два пролета.

Вернуться к оглавлению

Треснувшей

Иногда из-за неправильной транспортировки или хранения происходит растрескивание изделия. Если трещины 4—10 мм и их много, лучше отрезать поврежденную часть и не использовать ее. Если брак небольшой, изделие пустить в ход можно с соблюдением следующих правил установки:

• Использовать в месте, где будет наименьшая нагрузка, например, для чердачного перекрытия.
• Монтировать между двумя целыми ПК или ПБ, тщательно скрепив их.

Вернуться к оглавлению

Недостаточной ширины

Если при проектировании здания не учитывались существующие стандарты, случается что ширина перекрытия не совпадает с размерами помещения. Используют 4 способа заделки недостающего пространства:

• Отрезать от ПК или ПБ полосу необходимой ширины.
• Промежутки заложить провисающими сетками, которые опираются на верх перекрытий или перекрытия и стены. Заполнить бетоном.
• Снизу подвязать опалубку, проложить арматуру, залить.
• Когда ширина небольшая, монолитному способу иногда предпочитают заделку кирпичом. «Дырки» оставляют у стен, камни кладут тычком таким способом, чтобы одним краем они лежали на кладке, а другим упирались в плиту. Для усиления, перед стяжкой пола можно проложить это место сеткой или тонкой арматурой (6 мм).

Вернуться к оглавлению

Заделка швов

После укладки всех плит, выполняют анкеровку. Анкера делают в виде П- образной скобы, концы загибают в петлю, заводят в проушины, цепляют к монтажным петлям, натягивают как можно сильнее и приваривают. После этого производится заделка рустов (швы между плитами) и отверстий с петлями раствором. Важно делать это быстро, пока не попал строительный мусор.

Монтаж плит перекрытия жилых зданий согласно СНиП

Плиты из железобетона являются лучшим выбором при изготовлении перекрытий в зданиях любого типа. Благодаря своим свойствам они позволяют провести работы в максимально короткие сроки.

Монтаж плит – очень непростая задача. Выполняя ее, требуется соответствовать условиям, указанным в нормативных документах – СНиП 3.03.01-87.

Характеристики

Перекрытие – важная часть здания, разделяющая этажи. Эта конструкция, расположенная горизонтально, может быть потолком или полом. Она должна эффективно выдерживать разные нагрузки, быть крепкой, пожаробезопасной и иметь звукоизоляционные свойства. Всем этим условиям отвечают плиты перекрытия из железобетона.

Чаще всего используются изделия двух видов: пустотные и сплошные (монолитные). У каждого из них есть свои преимущества и недостатки.

Сплошные плиты имеют большой вес, высокую стоимость, недостаточную шумоизоляцию, однако они обладают повышенным запасом прочности.

Достоинствами пустотных панелей является:

• • достаточно высокий уровень шумопоглощения и теплоизоляции;
• • демократичная цена;
• • надежность;
• • сниженный вес, если сравнить с монолитными плитами;
• • долговечность;
• • пожароустойчивость.

Исходя из этих свойств, при строительстве жилых домов пустотные плиты используются чаще, чем сплошные.

Установка плит

Перед монтажом плит перекрытия на несущие стены обязательно проводятся подготовительные работы, включающие проверку сертификата качества на изделия, размеров и внешний осмотр. Следующий этап – подготовка мест опирания плит, очистка их от мусора, снега и тд.

Если строение выполнено из газосиликатных блоков или пенобетона, то потребуется дополнительное усиление стен. Обычно для этих целей используется бетонная опалубка или армированный пояс.

Перед непосредственным монтажом плиты стены выравниваются бетонным раствором толщиной не более 2 см. Далее плита перекрытия поднимается строительным краном на нужную высоту, выравнивается в плоскости рабочими под руководством стропальщика, и укладывается на стену.

Между панелями, лежащими рядом, не должно быть промежутка. Край плиты должен опираться на стену как минимум на 10 см, расстояние от железобетонного изделия до стены должно быть 5 см.

Существуют максимальные допуски по горизонтальному отклонению находящихся рядом плит: при длине изделия до 4м-8мм, от 4 до 8 м-10мм и от 8 до 16 м-12мм.

Финальное закрепление осуществляется после контрольного осмотра и дополнительных замеров.

Для монтажа перекрытий должны использоваться железобетонные изделия удовлетворяющие требования ГОСТ 9561-2016 и ГОСТ 26434-2015.

Запрещается при укладке плит использовать бетонный раствор, который уже начал схватываться, также категорически запрещено восстанавливать пластичность раствора разбавляя его водой.

Техника безопасности

Перед началом работ по укладке плит все рабочие должны пройти инструктаж по мерам безопасности. К работам допускаются строители в возрасте не менее 18 лет, обладающие соответствующими допусками.

На строительном участке запрещено нахождение лиц, не допущенных к работам.

Вся строительная техника и оборудование должно быть проверено перед началом монтажных работ.

Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит

Важный момент

1

Знакомство с конструкцией плит

• Бетонная плита представляет собой горизонтальную поверхность жилого или коммерческого здания, фабрики, квартиры и т. д.
• Толщина армированной сталью плиты составляет около 100-500 мм . Эти типов плит используются для потолков и полов.
• Менее тонкие плиты используются для устройства наружного мощения .
• Иногда в жилом или коммерческом здании толстая бетонная плита сооружается непосредственно в основании . Эти типы плит, как правило, классифицируются как , как опорная плита .

Также читайте: Лестница для рыбы | Что такое рыбная лестница | Типы рыбной лестницы | Рыболовные лестницы в плотинах

Что такое плитная конструкция?

Строительство плиты имеет следующий процесс. Это-

• Подготовка опалубки
• Подготовка основания плит
• Арматурная партия
• Заливка, компактная и бетонная отделка
• Отверждение бетона и снятие опалубки

№1. Подготовьте опалубку

• Опалубка является каркасом для бетонной плиты , необходимо проверить размеры согласно строительному плану для правильной установки опалубки .
• Опалубка требует правильного размещения, чтобы выдерживать значительную нагрузку бетона , утечки и другие необходимые требования.
• Высота опалубки должна быть на уровне верхней части бетонной плиты, чтобы отделка поверхности соответствовала верхней части опалубки .

№2. Подготовка основания плит

• Очень важно правильно установить основание плит, потому что все 9На него опирается плита 0015 в исходном состоянии.
• Дорожное покрытие подходит для основания плитного основания.

Также прочтите: Что такое вафельная плита| Детали вафельной плиты | Преимущества и недостатки вафельной плиты | Дизайн вафельной плиты | Строительство вафельной плиты

№3. Установка арматуры

• Армирование предотвращает растрескивание плиты , коробление и обрушение. Он полностью несет Прочность конструкции на растяжение.

№4. Заливка, уплотнение и отделка бетоном

• Это хорошо для использования готовой бетонной смеси , но все время мы не можем использовать готовую бетонную смесь.
• После заливки бетона его необходимо подвергнуть вибрации для уплотнения.

№5. Отверждение бетона и снятие опалубки

• Отверждение бетонной плиты по воде около семи дней . Если мы используем распыление, то мы должны распылять два раза в день.
• Через 24 часа заливки бетона опалубку можно снять полностью, но мы избегаем больших нагрузок до семи дней.

Также прочтите: Разница между односторонней и двухсторонней плитой | Что такое плита

Типы конструкции плиты

Доступны типы конструкции плиты —

• Опорная плита
• Подвесная плита
• Неармированная плита
• Глиняная плита
• Односторонняя плита
• Двусторонняя плита

Также прочтите: Проектирование односторонней и двусторонней плиты шаг за шагом

#1.

• Наземная несущая плита в основном используется в жилых или коммерческих зданиях для пола . Это т видов плит также известны как « на земле » или « плита на земле ».
• Для этого типа плиты необходимо строить в соответствии с состоянием почвы, потому что некоторые динамические основания создают трещины.
• Грунтовая несущая плита требует надлежащего отверждения , чтобы набрать достаточную прочность.

№2. Подвесная плита

• При проектировании гофрированной плиты бетон заливается в стальной лоток . Это увеличивает силу и предотвращает изгиб под собственным весом.
• В случае оребренной плиты она приобретает большую прочность в одном направлении. Это достигается с помощью
  бетонных балок , несущих нагрузку между опорами или колоннами, и более тонких цельных ребер в перпендикулярном направлении.
• В вафельной плите она обеспечивает достаточную прочность в обоих направлениях за счет сегмента матрицы под плитой.

№3. Неармированная плита

• Неармированная плита также известна как обычная плита . Здесь армирование не используется; поэтому вся нагрузка на плиту приходится на бетон.
• Нагрузка должна быть в пределах предела прочности бетона на изгиб для предотвращения трещин .

№4. Глиняная плита

• Глиняная плита тоньше, чем подвесные плиты или опорные плиты; он также известен как крысиная плита .
Глиняная плита
• не содержит армирования, поэтому она экономична и проста в изготовлении.
• Иногда крупный заполнитель используется в месте грязи.

№5. Односторонняя плита

Односторонняя плита имеет устойчивую к моменту арматуру только в более коротком направлении .

Односторонняя армированная плита может быть прочнее двухсторонней неармированной плиты, поскольку это зависит от типа нагрузки .

Для сооружения односторонней плиты действуют одни факторы, это-

• Расчет нагрузки
• Изгибающий момент Расчет
• Эффективная глубина изгиба
• Основная сталь
• Эффективная сталь
• Проверка прогиба
• Длина проявления Проверка
• Проверка на сдвиг

#6. Двухсторонняя плита

• Двухсторонняя плита имеет армирование, устойчивое к моменту, в в обоих направлениях, т.е. в более длинном и более коротком направлении.
• Плиты данного типа могут выдерживать большую нагрузку, вибрацию и т. д.
• Для построения двусторонней плиты главное учесть, что лк: ly< 2 , где лк — s меньший пролет , а ly — больший пролет.

Также прочтите: Как спроектировать конструкцию здания/дома шаг за шагом, часть 3 (конструкция балки перекрытий)

Что такое плита перекрытия?

• Плита перекрытия действует как пол, построенный из бетона , который является одним из наиболее важных компонентов здания.
• Плита перекрытия образует пол подвала здания или действует как крыша . Сооружается на месте с помощью стальной арматуры или из готовых сборных материалов .
• Те полы, которые сделаны из дерева или других материалов, не относящихся к , называются плитами перекрытия.
• Иногда плиты перекрытий поддерживаются балками, а затем сооружаются в крыше здания, тогда это называется плитой крыши.

Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты

Типы плит перекрытия

• Первый тип плиты представляет собой плоскую бетонную плиту , которая обычно имеет толщину 100 мм. Он поддерживается двумя или более сторонами бетонной балки или стальной балки .
• Второй тип плиты также представляет собой плоскую бетонную плиту , опирающуюся на стальные ребра . Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок виден с нижней стороны плиты .
• Вафельная плита — третий тип плиты. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Толщина плиты этого типа составляет 500 мм или более .
• Бетонные плиты на месте поверх 9Балка 0015 и блок со стальной арматурой — другой тип.
• Последний тип пола плита представляет собой сборную бетонную плиту.

Также прочтите: Как выполнить расчет нагрузки на колонну, балку, стену и плиту

Толщина бетонных плит

• Минимальная толщина бетонной плиты полностью зависит от типа плиты в одну или две стороны , пролет плиты , расчетная нагрузка.
• Минимальная толщина бетонной плиты составляет примерно 4 дюйма , но не меньше, чем в соответствии со стандартным кодом , но толщина плиты полностью зависит от расчетной нагрузки и пролета плиты.
• С другой стороны, бетонная смесь марки также очень важна для толщины плиты.
• В основном фактическую толщину плиты нужно узнать по конструкции плиты и по Графику гибки стержней (BBS).

Также прочтите: Что такое перекрытая балка / скрытая балка / скрытая балка | Преимущество и недостаток

Сборные бетонные плиты

• Сборные бетонные плиты изготавливаются на заводе и транспортируются на площадку , и они готовы к использованию.
• Эта плита изготовлена ​​по процедуре предварительного или постнапряжения .
• Сборная плита имеет больше преимуществ, потому что она изготовлена ​​с более контролируемая среда, чем обычная плита.
• Плиты изготавливаются путем заливки бетона в форму в условиях под строгим контролем .
• Сборные железобетонные плиты также используются в промышленном и административном здании .

Также прочтите:  Что такое покрытие в бетоне | Прозрачное покрытие в балках, перекрытиях, колоннах, фундаментах

Преимущества сборных плит

• Бетонные плиты предлагают широкий спектр преимуществ, от первоначального проекта до давняя структура и дизайн.
• Сборные железобетонные плиты изготавливаются в контролируемой среде, поэтому бетон, который используется для строительства, очень хорош; по этой причине растрескивание обычно не развивается.
• Температурные и погодные воздействия не влияют на этот тип плиты.
• Сборная железобетонная плита достаточно прочная и долговечная, поэтому ее использование вместо бетонной плиты c делает ее более прочной и стабильной.
• Эта плита выдерживает как растяжение, так и сжатие по стандарту .
• Эта плита обладает хорошей термостойкостью.

Также прочтите: что такое затонувшая плита | Преимущества и недостатки Утопленная плита

Бетонная плита перекрытия

• Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. Иногда может быть 7 см, зависит от кожуха арматуры . Это также называется пластинчатой ​​​​плитой.
• Иногда плита перекрытия изготавливается сборным способом и изготавливается в строго контролируемой среде , поэтому она сопротивляется напряжению при изгибе.
• Толщина этой сборной плиты составляет 12 см или 30 см. Это полностью зависит от пролета и нагрузки плиты.

Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки Плавающие плиты

Краткое примечание

Что такое плита

Бетонная плита является общим конструктивным элементом современных зданий, состоящим из плоской горизонтальной поверхности из монолитного бетона.

Плиты, армированные сталью, обычно толщиной от 100 до 500 мм , чаще всего используются для устройства полов и потолков , тогда как более тонкие глинобитные плиты могут использоваться для наружного мощения.

Определение конструкции плиты

Формованный слой из простого или армированного бетона, плоский, горизонтальный (или около того), обычно однородной, но иногда переменной толщины, поддерживаемой балками, колоннами, стенами, другими конструкциями или на земле

Конструкция плиты

• Глубина плиты зависит от изгибающего момента и критерий отклонения .
• Для получения коэффициента модификации можно принять процентное содержание стали для сляба от 0,2 до 0,5%.
• Эффективная глубина d двусторонних плит также может быть предполагается с использованием кл. 24.1, IS 456 при условии, что короткий пролет <3,5 м и класс нагрузки <3,5 кН/м.

Как построить бетонную плиту

• Шаг 1: Соберите каркас из бетонной плиты.
• Шаг 2: Раскопайте территорию.
• Шаг 3: Добавьте гравий.
• Шаг 4: Замешайте бетон.
• Шаг 5: Залейте бетонную подушку.
• Шаг 6: Залейте бетон.
• Шаг 7: Завершите бетонную подушку.

Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Взаимосвязь между нагрузкой, поперечной силой и изгибающим моментом

Что такое плита перекрытия

Плита перекрытия (также называемая плоской плитой или филигранной плитой) представляет собой железобетонную плиту с минимальной толщиной –6 см.

9Плита перекрытия 0553 выполнена в виде прочного и монолитного железобетонного перекрытия с использованием монолитного бетона, заливаемого на строительной площадке.

Типы перекрытий

• #1. Односторонняя плита
• №2. Балочная плита (ребристая)
• №3. Двухсторонние плиты
• №4. Плоские плиты
• №5. Плоские пластины
• #6. Вафельные плиты
• #7. Пустотная плита
• #8. Харди плита
• #9. Плита пузырчатой ​​палубы
• #10.Композитные плиты
• #11. Сборные плиты

Толщина бетонных плит

Стандарт Бетон Пол Толщина плиты В жилом строительстве 4 дюйма с. от 5 до 6 дюймов Рекомендуется использовать , если бетон будет подвергаться случайным тяжелым нагрузкам, таким как дома на колесах или мусоровозы. Для подготовки основы срежьте уровень земли до нужной глубины , чтобы обеспечить плиту толщины .

Минимальная толщина бетона

Минимальная  рекомендуемая   толщина составляет от 25 до 50 мм (от 1 до 2 дюймов) для полностью связанного бетонного покрытия, уложенного на фундаментную плиту, практически без трещин и в что бетон  является прочным, чистым и хорошего качества . Использование армирующей сетки из сварной проволоки обычно не гарантируется в этих условиях.

Также прочитайте:  Что такое покрытие в бетоне | Прозрачное покрытие для балок, перекрытий, колонн, фундаментов

Сборные бетонные плиты

Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту. Сборный железобетон  имеет преимущество перед традиционно производимыми плитами  , поскольку он заливается в контролируемой среде. Плиты изготавливаются путем заливки стандарт   бетон  в форму под условиями строгого контроля .

Руководство по строительству | Бетонные полы, плиты

Типы плит первого этажа

1. Массивная плавающая бетонная плита первого этажа

Массивная плавающая бетонная плита первого этажа должна использоваться только в том случае, если глубина гранулированного наполнителя составляет менее 900 мм.

Диаграмма B51 — Типичная деталь массивной плавающей бетонной плиты первого этажа

2. Монолитная подвесная плита первого этажа.

Там, где глубина гранулированной засыпки превышает 900 мм, следует использовать твердую плавающую бетонную плиту первого этажа. Залитые на месте подвесные плиты первого этажа следует использовать только в тех случаях, когда маловероятна осадка грунта под собственным весом. Если образовалась щель, это создало бы риск скопления взрывоопасных газовых смесей под полом.

Диаграмма B52 — Типичная деталь наружной стены монолитной плиты подвесного перекрытия

Подвесная плита монолитного перекрытия Деталь боковой стены

Если плита подвесного перекрытия проходит по боковой стене, в верхней части плиты следует разместить арматуру, чтобы снизить риск растрескивания.

Диаграмма B53 — Типовая деталь стены для монолитной плиты подвесного перекрытия

Взрывоопасные газовые смеси в подпольных пустотах:

В подпольных пустотах существует риск скопления взрывоопасных газовых смесей.

Газ может появиться там, где:

1. Участок, на котором ведется строительство, является загрязненной или рекультивированной землей, или

2. Газовые трубы находятся вблизи или под территорией здания, а плиты перекрытий сооружены вне земли или там, где может образоваться пустота под полом из-за оседания грунта.

В случаях, описанных выше, между землей и нижней стороной пола или изоляцией (при наличии) должно быть предусмотрено вентилируемое воздушное пространство не менее 150 мм.

Важно обеспечить вентиляцию по периметру вместе с вентилируемым воздушным пространством, описанным выше, чтобы обеспечить достаточную вентиляцию под полом.

Во всех случаях важно обеспечить, чтобы уровень первого этажа снаружи был ниже, чем верхняя часть уровня черного пола, чтобы избежать ситуации с эффектом приямка.

Проблемы, связанные с бетонными полами

Разрушение бетонных полов считается довольно серьезной проблемой. Неудача обычно может быть связана с одним или несколькими из следующих факторов: плохие материалы, низкое качество изготовления или плохой дизайн. Чтобы предотвратить необходимость дорогостоящего и, возможно, разрушительного ремонта на более позднем этапе, следует проявлять осторожность на каждом из этих этапов. Руководящие принципы передовой практики, чтобы избежать этих проблем, следующие:

1. Надлежащим образом зачистите существующее заземление

Убедитесь, что существующее заземление зачищено до подходящей опоры. Перед началом работ очень важно удалить весь верхний слой почвы и растительности со всей площади здания. Не рекомендуется оставлять насыпи мягкой земли между траншеями фундамента, так как это увеличивает риск того, что она не будет удалена до начала засыпки участка слоями зернистой засыпки. Важно, чтобы гранулированная засыпка укладывалась на прочную, чистую и хорошую несущую поверхность.

2. Следует использовать гранулированный наполнитель, соответствующий назначению.

3. Используйте вибрационный валик для уплотнения слоев гранулированного наполнителя.

Слои должны быть меньше 225 мм и больше 150 мм. Каждый слой после укладки необходимо уплотнить отбойной плитой или виброкатком. Если позаботиться на этом этапе, риск неудачи снизится.

4. Гранулированный наполнитель не следует использовать, если глубина заполнения превышает 900 мм.

Подвесной бетонный пол менее подвержен разрушению и должен использоваться в этом случае.

5. Ослепление гранулированным наполнителем.

Засыпка не требуется, если каждый слой гранулированного наполнителя хорошо утрамбован. Шпаклевку следует сгребать, чтобы убедиться, что острые точки, оставшиеся после виброкатка, закрыты, после чего на нее можно укладывать DPM.

6. Используйте полиэтилен толщиной 1200 мм в качестве DPM

Важно, чтобы DPM не был поврежден транспортным средством во время заливки плиты, так как цель DPM – остановить поднимающуюся влажность. Следует использовать только первичный материал, и следует избегать материалов, описываемых как «сверхмощные» или «C1200». Используемый первичный материал должен соответствовать требованиям I.S. ЕН 13967.

7. Убедитесь, что между DPC и DPM имеется зазор

DPC и DPM должны образовывать непрерывный барьер для предотвращения проникновения влаги из грунта. Возведение стен до укладки полиэтиленового ДПМ и заливки плиты перекрытия некорректно, так как не позволяет сформировать надлежащий нахлест между ДПМ и ДПК.

Диаграмма B54 – Пример правильного нахлеста между DPC и DPM

8. Не должен опираться на плиту перекрытия.

Все блочные конструкции или перегородки с несущими стойками и возвышающиеся стены должны иметь фундамент, поскольку плиты перекрытий, как правило, не рассчитаны и не сконструированы для восприятия нагрузок, например, от дымоходов, опор, стен и перегородок с несущими стойками.

9. Будьте осторожны при установке изоляции.

Изоляция должна быть предусмотрена под всей площадью пола, степень изоляции будет зависеть от ряда конкретных элементов проекта, таких как:

• Тип используемой изоляции и ее свойства.

• Требуемое значение U, которое должно быть достигнуто.

• Отношение площади пола к его периметру и т. д.

Тепловой мост может образоваться там, где встречаются два элемента конструкции, например, там, где встречаются пол и стена. Тепловые мосты могут иметь большое влияние на общую эффективность жилища, и в результате теплоизоляция должна быть тщательно проработана и установлена ​​в таких соединениях. Ряд методов достижения соответствия этому аспекту правил можно найти в Техническом руководящем документе L Строительных норм и правил. Одним из методов, описанных в тексте, является использование допустимых деталей конструкции (ACD).

10. Необходимо соблюдать осторожность, чтобы избежать риска растрескивания.

В жаркую погоду при укладке бетонных плит перекрытия необходимо обеспечить их защиту от прямых солнечных лучей и охлаждение. Это предотвратит растрескивание из-за слишком быстрого высыхания.

За счет изоляции по периметру в месте соединения пола и стены тепловые мостики будут сведены к минимуму.

Предотвращение разрушения плиты

• С участка следует удалить весь верхний слой почвы и растительные остатки.

• Гранулированный наполнитель следует уплотнять слоями.

• Важно обеспечить использование подходящего гранулированного наполнителя.

• Не следует использовать глубокую засыпку.

• Слепите гранулированный наполнитель.

• При необходимости следует использовать барьер DPM или радоновый барьер калибра 1200.

• ЦПМ должен быть размещен и плита должна быть залита, когда стены находятся на высоте ЦОД.

• Стены никогда не должны возводиться непосредственно на плите; у них должны быть основания.

• Изоляция должна быть обеспечена по всей их площади, чтобы обеспечить соответствие Строительным нормам и правилам.

• Для плотов DPM и стяжка должны быть сверху плота, а толщина стяжки должна быть не менее 65 мм. Для армирования рекомендуется использовать легкую сетку внутри плота.

Армирование подвесных плит перекрытий

Существует ряд доступных армирующих сеток, сетка может иметь префикс букв A, B или C. Для каждого префикса доступен диапазон диаметров.

Сетка типа А состоит из квадратов размером 200 мм на 200 мм, стандартный диапазон сеток типа А составляет от A98 до A393. Сетка типа В состоит из квадратов 200 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 200 мм; стандартный диапазон сеток типа А составляет от B196 до B1131. Сетка типа C состоит из квадратов 400 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 400 мм; стандартный диапазон сеток типа А составляет от C283 до C785.

Из-за риска скопления взрывоопасного газа под подвесным полом из-за осадки грунта под собственным весом Технический документ C Строительных норм и правил рекомендует использовать подвесные полы только в ситуациях, когда осадка маловероятна.

Диаграмма B55 – Типовая подвесная плита первого этажа – железобетон

Толщина плиты и типы армирующей сетки для типовых пролетов первого этажа дома

В приведенной ниже таблице показаны соответствующие значения толщины перекрытий и типов армирующей сетки для типичных пролетов первого этажа жилых помещений. Допущение: внутренние перегородки на плиту не опираются. Основные стержни, которые должны проходить в направлении пролета и сетки, должны располагаться так, чтобы основные стержни располагались ниже второстепенных стержней. Между нижней стороной плиты и основными стержнями должно быть обеспечено номинальное покрытие 25 мм. Бетонная смесь должна быть 30Н20. Опорные возвышающиеся стены и несущие плиты должны быть не менее 100 мм.

Таблица B5 – Подходящая глубина перекрытий и типы арматурных сеток для типичных плит первого этажа в жилых домах

Аналоги арматурных стальных стержней

В таблице ниже перечислены эквиваленты арматурных стальных стержней, которые можно использовать в качестве альтернативы В-сеткам. Основные стержни должны располагаться ниже второстепенных стержней и проходить в направлении пролета. Стержни должны быть связаны в местах пересечения. Допущение: внутренние перегородки на плиту не опираются. Бетонное покрытие и прочность такие же, как указано выше.

Таблица B6 – Эквиваленты арматурных стальных стержней для использования в качестве альтернативы сеткам

T обозначает сталь с высоким пределом текучести.

Альтернативная опорная деталь для подвесных плит перекрытия

Ниже показана альтернативная опорная деталь для подвесных плит перекрытия. Дополнительное армирование может быть размещено в верхней части плиты на передних кромках и особенно в углах, чтобы уменьшить риск растрескивания.

Диаграмма B56 – Типовое армирование краев

Непрерывные плиты над стеной должны быть снабжены дополнительным армированием, чтобы снизить риск образования трещин.

Диаграмма B57 — Типовая деталь плиты, непрерывной по стене

Следует отметить, что допускается формировать углубления для труб только по периметру плит.

Диаграмма B58 — Типовая деталь для углублений под трубы

Сборные бетонные полы

Доступны различные системы сборных железобетонных полов для использования в конструкции подвесных полов на уровне земли или выше. Эти системы служат альтернативой использованию подвесных монолитных бетонных плит перекрытий или подвесных деревянных полов.

Сборные железобетонные перекрытия можно классифицировать, хотя и в целом, следующим образом:

1. Полые плиты.

2. Балка и блок.

3. Сборные доски или предварительно напряженные плиты с монолитным бетонным покрытием (блоки заполнения или пустотообразователи могут быть включены или не включены).

Примеры сборных железобетонных перекрытий показаны ниже. Следует отметить, что продукция конкретного производителя не представлена; иллюстрации предназначены для того, чтобы дать представление о доступном ассортименте. В зависимости от конкретных продуктов, которые будут использоваться, эти детали могут отличаться. Необходимо соблюдать данные производителя. Рис.0737

Диаграмма B61 — Полая ядра. Обратите внимание на следующие аспекты установки при следовании подробным рекомендациям производителя:

• В некоторых системах может потребоваться перекрываемый пролет и опоры, подпорки.

• Местоположение ЦОД.

• Что происходит, когда накладываются точечные нагрузки, такие как перегородки?

• Требуется ли армирование стяжек?

• Требования к стяжке или заливке цементным раствором.

• Изоляция. Расположение, количество и метод, используемые для установки изоляции, чтобы избежать образования мостиков холода и соответствовать требованиям строительных норм и правил.

• При необходимости детали установки радоновой мембраны.

Дополнительная информация

Если пролет подвесных бетонных цокольных этажей превышает 5 м, в Техническом руководящем документе А Строительных норм и правил требуется профессиональное руководство по проектированию несущих стен. Требование к верхним деревянным перекрытиям с пролетом более 5 м такое же.

Точки безопасности

• Во избежание образования поддона рекомендуется, чтобы уровень пола был на уровне или выше внешнего уровня земли.
