Цоколь из сэндвич-панелей, узлы крепления

Основательный и надежный фундамент наравне с хорошо обустроенным цоколем – две составляющих дома, который прослужит долги годы.

Для отделки цоколя можно использовать сэндвич-панели – популярный сегодня материал, который не только улучшит внешний вид строения, но дополнительно утеплит его.

У материала прекрасные теплоизоляционные свойства, но, чтобы отделать им цоколь, нужно разобраться с особенностями работы.

Что собой представляют цокольные сэндвич-панели, как провести облицовку цоколя этим материалом, что такое узлы крепления и в чем их важность? На эти и другие вопросы ответим в статье.

Что собой представляют?

Сэндвич–панели – популярный строительный материал, состоящий из нескольких слоев: наружной обшивки и утеплителя.

В качестве наполнителя, выполняющего также роль утеплителя, выступают:

• стекловолокно,
• минеральная вата,
• пенополистирол или пенополиуретан.

Внешний слой может быть сделан из:

1. Оцинкованной стали.
2. Гипсокартона.
3. Плиты ОСБ.
4. Синтетических материалов.

Часто для наружного слоя используют полиэстер или ПВХ. Чтобы склеить два слоя между собой применяют горячее или холодное прессование.

За свои характеристики сэндвич-панели получили распространение в строительстве:

• модульных зданий на металлическом каркасе,
• СИП-домов,
• ограждений,
• гаражей,
• торговых центров.

Они доступные, не оказывают сильного давления на фундамент, легко транспортируются и устанавливаются на подготовленную поверхность.

Варианты внешнего вида

По типу внешнего вида сэндвич-панели для цоколя бывают:

1. Металлические.
2. Из гипсокартона, фанеры и ДВП.
3. Из ПВХ.
4. С бумажной обшивкой.

Обшивка для металлических панелей производится из тонкой нержавеющей стали. Поверхность защищена полимерным покрытием от коррозии. В качестве покрытия может выступать ткань, бумага или фольга. Для листов используют перфорацию, накатку, они также могут быть гладкими или рельефными.

Обшивка из гипсокартона или фанеры наносится только с одной стороны плиты, а с другой используется металлический лист. Применять такие панели для отделки цоколя можно, но не целесообразно. Их часто используют для создания внутренних перегородок в доме.

Вариант из ПВХ имеет красивый внешний вид и большое количество оттенков, рисунков. Сэндвич-панели с бумажной обшивкой изготавливаются с добавлением алюминиевой фольги или полиэтилена. Такие элементы как раз подходят для теплоизоляции фундаментов и цоколей зданий.

Требования и критерии выбора

Так как цокольная часть дома испытывает большой объем нагрузок, материал для облицовки не должен оказывать чрезмерное давление на фундамент. Сэндвич-панели должны быть хорошего качества, кроме механических нагрузок, они должны выдерживать воздействие окружающей среды.

Требования, предъявляемые к сэндвич-панелям для цоколя:

• устойчивость к температурным перепадам;
• устойчивость к дождю, снегу и талой воде;
• стойкость к ультрафиолету;
• возможность переносить ветровые нагрузки.

Отделка сэндвич-панелями с металлической обшивкой позволит минимизировать негативное влияние на фундамент окружающей среды и погодных условий. Панели также предотвратят проникновение внутрь дома грязи и химических соединений. Материал защитит фундамент от образования плесени, грибка и попадания насекомых.

При выборе стоит помнить о внутреннем наполнителе облицовки. В зависимости от температурного режима региона и предпочтений хозяев, можно выбрать панели со стекловолокном, минеральной ватой, пенополиуретаном.

Расходные материалы и инструменты

Для установки сэндвич-панелей на цоколь сначала проводят монтаж каркаса из металлопрофиля.

Чтобы выполнить все работы понадобятся инструменты:

• перфоратор или дрель;
• шуруповерт;
• ножницы по металлу;
• рулетка;
• строительный уровень;
• болгарка.

Все эти инструменты понадобятся для организации обрешетки и монтажа панелей. Из материалов нужны сами сэндвич-панели, монтажные дюбеля, металлопрофиль или деревянные бруски. Лучше делать каркас из металлического профиля стенового или потолочного типа. Дополнительно к профилю приобретают специальные крепления.

Чтобы правильно выбрать длину дюбеля, нужно узнать, какой толщины будет панель. Дюбель должен входить в нее на 2/3 части от общей длины. Если не соблюсти это правило, то панель в скором времени отойдет от стены, что повлечет дополнительные ремонтные работы.

Узлы крепления: что это и зачем необходимо?

Чтобы цоколь был крепким, должное внимание уделяют узлам сэндвич-панелей. Это то место, где несколько панелей соединяются в одну композицию.

Существует несколько видов узлов:

1. Деревянная шпонка из 2-х дощечек.
2. Деревянная шпонка из 3-х дощечек.
3. Полосы ОСП.
4. Полосы сэндвич-панелей.

При узловом соединении деревянной шпонкой, одна из них устанавливается между панелями. Другая дощечка располагается перпендикулярно. В шпонку вкручивают саморезы по периметру. Размер шпонки – 50х100 мм.

При соединении полосами ОСП – их вгоняют в зазоры панелей. Они также прикручиваются саморезами к листам металла. Еще один вариант – применение узкой с

размеры панелей, виды, плюсы и минусы, методика монтажа

Дата: 26 июня 2017

Просмотров: 2058

Коментариев: 0

Эстетическое восприятие строения – предмет гордости хозяев, которые уделяют серьезное значение вопросу выбора и надежности монтажа отделочных материалов. Применяемый для отделки цокольный сайдинг, наряду с декоративной функцией, выполняет серьезную задачу – защиту цокольной части здания от влаги, а также предохраняет от повреждений. Технология монтажа цокольного сайдинга своими руками не вызывает затруднений. Остановимся на этом вопросе детально.

Что такое сайдинг для цоколя

Сайдинг, используемый для отделки цоколя дома, представляет декоративные панели, главными отличиями которых являются:

• размеры. При стандартном габарите панели, составляющем 1,125х0,48 м, ряд производителей изготавливают элементы размером 100х50 см и различной толщиной, влияющей на прочность;
• вид применяемого материала и цветовое решение. Используются разновидности фасадного сайдинга, отличающиеся материалом, фактурой, цветовой гаммой. Они выполнены под камень, кирпич, древесину, плитку и натуральный гранит.

Привлекательный внешний вид облицовки, обеспечивающей к тому же эффективную защиту цокольной части строения от механических повреждений

Главные преимущества цокольной облицовки:

1. Стойкость к механическому воздействию, агрессивным погодным факторам – температурным перепадам, влажности, осадкам. Материал не деформируется при усадке строения, эксплуатируется при температуре от минус 50 до плюс 50 °С.
2. Устойчивость к плесени, грибковым поражениям, разрушению насекомыми и грызунами. Металлическая облицовка, пластиковые панели и виниловый сайдинг сохраняют целостность, справляясь с воздействием негативных факторов.
3. Легкость поддержания товарного вида и санитарной обработки. Панели легко вымыть от грязи, которая быстро удаляется под напором воды из поливочного шланга.
4. Сохранение привлекательного внешнего вида. Поверхность панелей не меняет цвет под воздействием ультрафиолетовых лучей, сохраняет вид на протяжении десятилетий.
5. Незначительная масса изделий. Легкие панели своими силами быстро устанавливаются на поверхность обрешетки, не оказывая силового воздействия на стены здания.
6. Возможность производить установку утеплителя. Термоизоляционные материалы размещаются под сайдингом, где они надежно защищены от разрушения.
7. Доступный уровень цен. Приобретение декоративных панелей, фактуру которых сложно отличить от натуральных аналогов, не требует значительных финансовых затрат.

Использование при их изготовлении самых современных технологий и материалов

Внимание! Используя цокольный сайдинг, можно обшить не только основу здания, но и стены строения. Это позволит защитить фасад, внести «изюминку» в экстерьер постройки.

Отделка строений производится плитами, изготовленными из различных материалов:

• натуральной древесины. Панели, изготовленные из хвойной древесины, подвергаются высокотемпературной обработке и специальной пропитке. Это повышает устойчивость материала к воздействию огня и развитию плесени. Главное достоинство – экологическая чистота. Материал имитирует деревянный сруб, оцилиндрованный брус или положенные нахлестом доски. Прочное замковое соединение обеспечивает надежную установку;
• полимерного композита, имитирующего натуральную древесину. Благодаря использованию древесных волокон, фактура композита практически неотличима от древесины. Материал не требует нанесения лакокрасочного покрытия, не боится влаги. На протяжении первых лет эксплуатации панели слегка выцветают и сохраняют постоянный оттенок на протяжении оставшегося периода, составляющего более двух десятилетий. Отличается повышенным уровнем цен, связанным с особенностями изготовления;

При выборе декоративного рисунка панелей ориентироваться следует только на личный вкус

• металла. Металлические панели в большинстве случаев используют для облицовки предприятий промышленной сферы, торговых центров, офисов, и редко – для отделки частных зданий. Изделия могут иметь рельефную структуру, имитировать «вагонку», древесину с гладкой или матовой поверхностью. Использование полимерных пленок повышает декоративность, обеспечивает защиту. В качестве металлической основы применяется оцинкованная сталь или алюминий. Достоинства – легкость установки, устойчивость к огню, прочность и долговечность;
• фиброцемента. Материал включает портландцемент, усиленный с помощью полимерных, стеклопластиковых или целлюлозных волокон. Отделочные панели затрудняют проникновение посторонних звуков, утепляют строение, обеспечивают эстетичный внешний вид. Панели имитирует натуральную древесину, колотый камень и обожженный кирпич. Обладают повышенной прочностью, устойчивы к абразивному износу, неприхотливые в уходе. Недостаток – увеличенная масса и повышенная цена;
• пластика. Виниловый сайдинг лидирует по популярности. В качестве базового материала для изготовления применяется поливинилхлорид (ПВХ), внешняя поверхность которого отделана акрилом. Это обеспечивает высокие декоративные характеристики, надежную защиту, повышенную прочность, устойчивость к воздействию биологических факторов и экологическую чистоту. Пластиковые изделия легко монтируются, предлагаются в различной расцветке и внешней конфигурации.

Важно! Приобретая сайдинг для облицовки цоколя, обращайте внимание на имидж производителя, уровень цен, толщину панелей и прочность стыкового соединения. Помните, что необходимо дополнительно приобрести комплект специальных аксессуаров для обеспечения надежного крепления.

Подобный материал выглядит вполне современно и неплохо вписывается в окружающий ландшафт

Методика самостоятельного монтажа цокольного сайдинга

Независимо от особенностей цоколя и вида фундамента дома, крепление плит может осуществляться:

• на поверхность фундамента. Крепление к фундаменту производится при идеальной плоскостности основы. Наличие неровностей поверхности влияет на геометрию элементов, которые проблематично монтировать из-за деформации;
• на предварительно установленный каркас обрешетки. Установка декоративных плит на обрешетку из деревянных брусьев или стального профиля позволяет правильно выполнить укладку сайдинга независимо от отклонения габаритов панелей и плоскостности стен.

Важно! Для обшивки фундамента на винтовых сваях в качестве материала обрешетки применяется металлический профиль. Деревянная основа, не несущая значительных нагрузок, позволяет обшить цоколь, представляющий собой полноценные стены.

Мероприятиям по отделке цоколя предшествует закупка. Важно правильно рассчитать количество материала, предусмотреть монтажные расходы, умножив расчетную потребность в плитах на коэффициент 1,1. Это особенно актуально для отделки «под камень», для которой характерен крупный рельеф и неизбежны потери материала при стыковке плит.

Используемая для крепления сайдинга обрешетка может быть изготовлена как из металлических профилей, так и из деревянных брусков, монтируемых на стены здания

Пошаговая инструкция по установке своими руками обшивки цоколя предусматривает выполнение следующих операций:

1. Подготовку цокольной поверхности. Оцените прочность основы. Удалите выступы, наплывы штукатурки, если крепление будет производиться непосредственно к основанию. Наличие перепадов более 20 мм свидетельствует о необходимости установки обрешетки.
2. Монтаж элементов обрешетки. Надежно закрепите элементы металлического или деревянного каркаса в горизонтальной или вертикальной плоскости. Обеспечьте интервал между планками, кратный размерам декоративных плит. Проверьте надежность соединения углов.
3. Укладку утеплителя. Необходимо надежно утеплить цоколь, особенно если обшивка выполняется тонким профлистом. Закрепите кронштейны для крепления утеплителя. Зафиксируйте утеплитель, используя строительные грибки, или непосредственно надевая на подвесы. Прикрепите сверху паропроницаемую пленку.

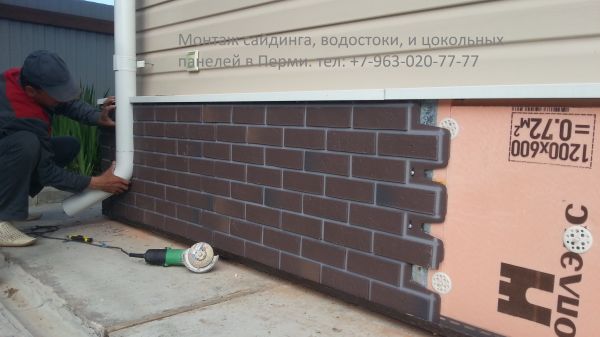

4. Установку сайдинга. Проверьте уровнем правильность расположения стартовой планки, закрепите ее по периметру строения саморезами, начиная с левого угла. Задвигая панели в пазы и контролируя горизонтальность, продолжайте установку. Монтаж финишного элемента завершает процесс обшивки.

Внимание! Необходимо предусмотреть технологические зазоры 6–8 мм по краям, позволяющие компенсировать температурные перепады, а также с зазором 1 мм завинчивать саморезы.

Приведенные рекомендации помогут выбрать необходимый материал и самостоятельно установить сайдинг на цоколь дома. Выполняя монтаж своими руками можно существенно сэкономить финансовые ресурсы. Фасадная отделка сайдингом – оптимальное решение для быстрой, легкой и качественной облицовки цоколя.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Монтаж цокольного сайдинга своими руками

При облицовке фасадов частных жилых строений особое внимание должно уделяться их цокольной части, отделка которой используется не только в декоративных целях, но и позволяет защитить стены здания от механических разрушений. При этом в качестве отделочного материала чаще всего используются специальные фасадные панели, которые строители называют цокольным сайдингом.

Сразу оговоримся, что монтаж цокольного сайдинга своими руками может осуществить любой, кто знаком с основами отделочных работ. На отечественном рынке указанный материал представлен виниловыми или пластиковыми панелями, стилизованными под натуральный (бутовый) камень, кирпич или древесину.

Виды сайдинга для отделки

К несомненным преимуществам рассматриваемых нами сайдинговых панелей следует отнести:

• использование при их изготовлении самых современных технологий и материалов;
• удобство работы с отличающимся легкостью и простотой монтажа материалом;
• привлекательный внешний вид облицовки, обеспечивающей к тому же эффективную защиту цокольной части строения от механических повреждений.

Отметим также, что данный материал не нуждается в уходе; при этом срок его службы достаточно велик (не менее 50-ти лет).

Подготовительные мероприятия

Для определения количества материала, необходимого для отделки цокольной части здания, следует произвести замеры общей длины стен, на которые предполагается крепить панели. При этом следует сделать поправку на возможный брак и отходы, образующиеся при подгонке материала по месту его крепления (они составляют обычно не более 10%).

При выборе декоративного рисунка панелей ориентироваться следует только на личный вкус. При желании придерживаться классического стиля предпочтение следует отдать панелям с рисунком, имитирующим натуральный камень. Подобный материал выглядит вполне современно и неплохо вписывается в окружающий ландшафт.

Перед тем как крепить цокольный сайдинг к фасаду здания необходимо соответствующим образом подготовить стены к отделке, что, как правило, сводится к удалению всех имеющихся на них неровностей. В том случае, когда выравнивание поверхности стен связано с большими издержками — разумнее будет использовать для крепления панелей специальную обрешетку.

Обустройство обрешетки

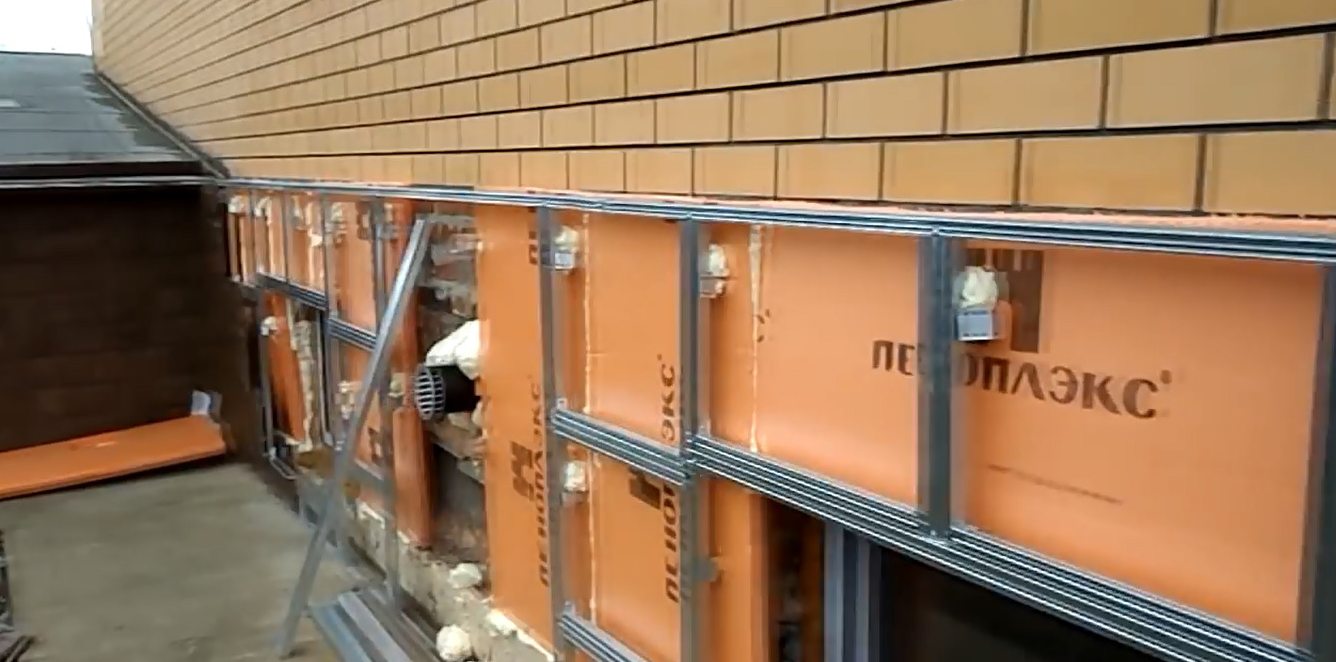

Металлическая обрешетка под сайдинг

Используемая для крепления сайдинга обрешетка может быть изготовлена как из металлических профилей, так и из деревянных брусков, монтируемых на стены здания либо вертикально, либо горизонтально (если сайдинг будет крепиться вертикально).

В том случае, если для установки сайдинговых листов используется деревянная обрешетка — бруски необходимо будет предварительно обработать специальными защитными составами (антисептиками и антипиренами). Помимо этого, следует обратить внимание на однородность и ровность граней используемых брусковых заготовок.

Обрешетка под цокольный сайдинг

Вид крепления профилей или брусьев обрешетки (вертикальный или горизонтальный) выбирается в зависимости от поставленной перед вами задачи. Если сайдинговые заготовки служат для облицовки всей поверхности фасада — удобнее будет работать с вертикальной обрешеткой. При закрытии одной лишь цокольной части здания (без связи с остальной его площадью) рекомендуется использовать горизонтальное крепление.

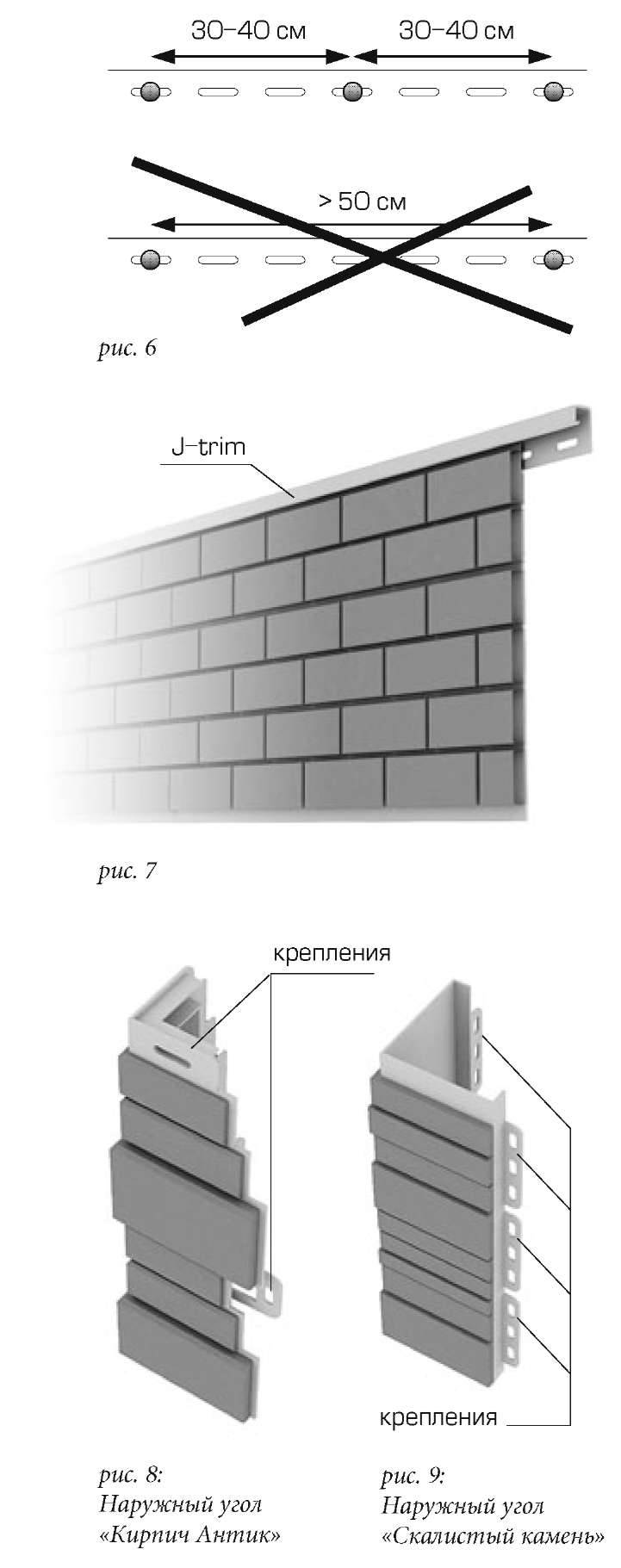

Характерным параметром подготавливаемого каркаса является «шаг» обрешетки, определяемый расстоянием между ее соседними элементами. При любом исполнении этот показатель должен равняться половине длины используемых сайдинговых заготовок.

Монтаж панелей

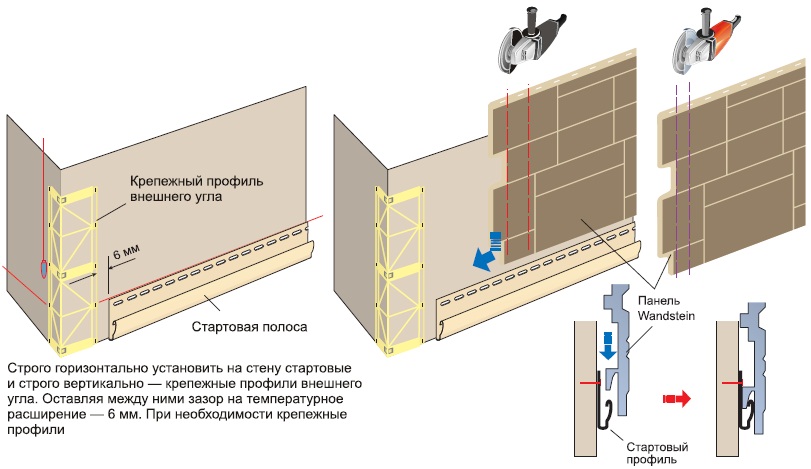

Облицовочные работы начинаются с крепления стартовой планки, которая устанавливается по периметру строения строго горизонтально. Для правильного ее выставления необходимо будет воспользоваться строительным уровнем того или иного типа.

Для закрепления планки на обрешетке используются специальные дюбели или саморезы длиной не менее 10 см, располагаемые строго по середине монтажного отверстия. При вворачивании крепежных элементов постарайтесь не затягивать их до упора, а оставляйте небольшой зазор (порядка 1 мм), предусматривающий возможное температурное расширение материала.

Поскольку линия цоколя довольно часто бывает неровной — монтируемые на него панели необходимо будет подогнать (подрезать) таким образом, чтобы все следующие ряды располагались строго горизонтально. При использовании цоколя переменной высоты стартовая планка, как правило, не устанавливается, а сами панели закрепляются непосредственно на обрешетке. Для закрытия кромки подрезанной части сайдингового листа применяется специальный маскировочный профиль.

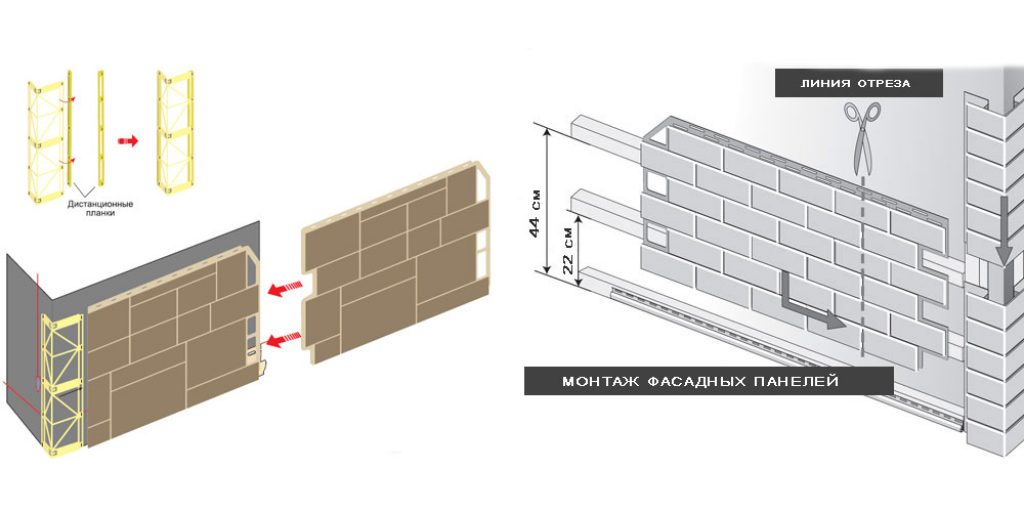

Схема монтажа

Согласно инструкции по монтажу сайдинговых панелей, сразу же после закрепления стартовой рейки можно будет переходить к установке угловых элементов облицовки.

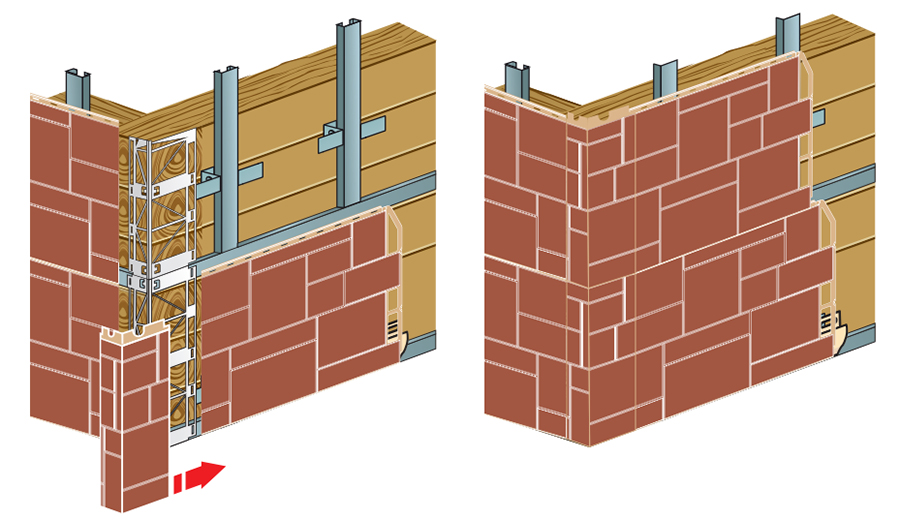

Монтаж сплошного покрытия начинается, как правило, с левого угла здания и ведется в следующей последовательности:

1. Сначала на стартовую рейку устанавливается первая сайдинговая заготовка, после чего она задвигается в левый паз уже зафиксированного углового элемента.
2. После проверки на горизонтальность установленная панель фиксируется на обрешетке с помощью специальных элементов крепления, входящих в отделочный комплект.
3. Все последующие сайдинговые листовые заготовки устанавливаются точно таким же образом.
4. Финишная планка крепится на обрешетке непосредственно перед монтажом последнего ряда панелей.

В заключение еще раз отметим, что четкое следование всем приведенным в нашей статье рекомендациям, а также внимательное изучение сопровождающего их видео, позволит придать фасаду строящегося или обновляемого строения вполне современный и привлекательный вид. Помимо этого, использование облицовки из сайдинга обеспечит защиту цокольной части вашего дома от механических повреждений.

Видео

Подробную наглядную инструкцию по технологии монтажа цокольного сайдинга можно изучить, посмотрев видеоматериал:

Фото

Отделка сайдингом

Отделка фасада дома

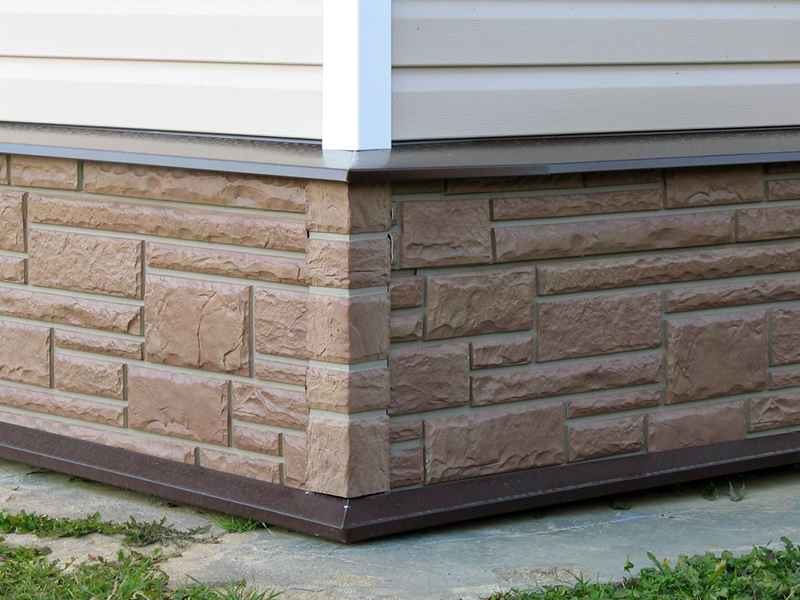

Фасад: сайдинг под камень

Фронтон: цокольный сайдинг

Цокольный сайдинг под кирпич — фасад целиком

Под декоративный кирпич

Сайдинг под кирпич

Инструкции по обращению с изоляционными металлическими панелями

ИНФОРМАЦИЯ ПО ТРАНСПОРТИРОВКЕ, ХРАНЕНИЮ И СБОРКЕ МЕТАЛЛИЧЕСКИХ ИЗОЛИРОВАННЫХ ПАНЕЛЕЙ

Композитные панели или изолированные металлические панели являются одними из наиболее технологически продвинутых сборных элементов для кровли и стен. Композитные панели защищают от атмосферных воздействий и служат теплоизоляцией и пароизоляцией.

После того, как панели размещены и прикреплены, а кромка завершена (конек, кромка, карниз, плинтус, оконные и дверные косяки), завершается облицовка крыши и стен.

УПАКОВКА И ТРАНСПОРТИРОВКА

Производители укладывают изолированные металлические панели на полистирольные блоки для доставки. Они усилены сверху и снизу с защитой краев для защиты панелей во время загрузки, транспортировки и разгрузки с помощью подъемных ремней. Обвязку необходимо всегда тщательно проверять и повторно натягивать во время транспортировки во избежание образования следов. Не превышайте упакованный вес макс. 1500 кг. Упаковочные единицы большего размера доступны только по запросу.

ДОСТАВКА

Водитель несет большую часть ответственности за загрузку грузовика и надлежащую транспортировку. Немедленно проверьте, прибыли ли панели неповрежденными. Проверьте комплектность и отсутствие повреждений.

Сразу после получения запишите все претензии в транспортной документации, включая номерной знак и имя водителя, а также фотографию соответствующих товаров. К сожалению, мы не можем распознать жалобы, поданные позже.

РАЗГРУЗКА

Используйте только стропы для разгрузки. Используйте стропы только с защитой кромок. Для панелей длиной более 8 м используйте стрелу крана или расширитель. Никогда не выгружайте двухпанельные стопки одновременно! Будьте осторожны при использовании вилочного погрузчика для разгрузки. Водитель должен внимательно следить за процедурой разгрузки. Он отвечает за надлежащую передачу.

ХРАНЕНИЕ

Панели не должны штабелироваться более чем на два блока. Накройте стопки брезентом, чтобы защитить изолированные металлические панели от солнечного света и дождя. Закройте открытые стопки панелей. Разместите штабели панелей под небольшим наклоном, чтобы вода могла стекать.

ЗАЩИТНАЯ ПЛЕНКА

Защитная пленка не устойчива к ультрафиолету; , поэтому удалите пленку сразу после установки или не позднее, чем через десять недель после даты изготовления (видно на продольном стыке панели).

ОБРЕЗКА ПО РАЗМЕРУ

Не используйте угловые шлифовальные машины для резки панелей по размеру.Они испускают горячие искры, которые прожигают покрытие поверхности листа и в большинстве случаев являются постоянными. В результате вы покроете поверхность панели пятнами ржавчины. Благодаря высокой скорости резания угловые шлифовальные машины распределяют измельченный материал по большой площади.

Используйте ручные циркулярные пилы с полотнами из карбида вольфрама или специальные цепные пилы. Этот метод холодной резки обеспечивает катодную защиту кромок реза. Немедленно удалите стружку с поверхностей; он ржавеет при малейшей влажности и вызывает те же повреждения, что и описанные выше.

ОПОРА, ОСНОВАНИЕ И ПРИСПОСОБЛЕНИЕ

Изолированные металлические панели можно установить или прикрутить непосредственно к стальным или деревянным каркасам без дополнительной подготовки. Используйте нашу таблицу пролетов для выбора правильного расстояния между опорами.

ШАГ КРЫШИ

Пожалуйста, соблюдайте минимальный уклон кровли:

• крыши без стыковых соединений и проходов не менее 3 ° (5,2%)

• кровли с стыковыми соединениями и проходами кровли не менее 5 ° (8 .6%)

На практике уклон кровли часто называют процентами, конвертируемыми в угловые градусы. Но будьте осторожны — это не одно и то же. Коэффициент преобразования: 1 ° = 1,73%

ПОДЪЕМ ПАНЕЛЕЙ

Используйте подходящие строповочные приспособления, соответствующие необходимым мерам безопасности, если изолированные металлические панели невозможно установить вручную. Убедитесь, что поверхности из листовой стали защищены. Ущерб возместить сложно. С экономической точки зрения монтажный инструмент можно использовать для крепления кровельных панелей.(Рисунок 2). Установщики используют имеющихся в продаже осьминогов (рис. 1) для монтажа панелей большой площади (крыши, стены и фасада).

ВЫРАВНИВАНИЕ И НАПРАВЛЕНИЕ ГЛАВНОГО ВЕТРА

Перед тем, как приступить к установке панелей, выровняйте площадь крыши и используйте меловую линию, чтобы отметить контрольные точки на необходимых расстояниях. Убедитесь, что основание, построенное предыдущим подрядчиком, является квадратным и перпендикулярным; Если это не так, во время установки могут возникнуть серьезные проблемы из-за смещения панелей. Всегда кладите панели против основного направления ветра. Перекрытие по продольным швам защищает от проникновения сильного проливного дождя. Это правило является частью правил для больших площадей и материалов перекрытия кровли.

МОНТАЖ

Соблюдайте национальные предписания по крепежным изделиям. Обычно мы рекомендуем использовать винты из нержавеющей стали.

ПАНЕЛИ КРЫШИ

Крепите панели только через корону, но не на уровне воды.Всегда используйте оригинальные крепежные шайбы, поставляемые производителем панели или доступные у специализированных дилеров, так как они распределяют усилие натяжения винта по большей площади, например уплотнительной шайбе.

СТЕНОВЫЕ И ФАСАДНЫЕ ПАНЕЛИ

Видимый монтаж — винты с поддерживающей резьбой. Обычно мы рекомендуем использовать винты с поддерживающей резьбой для стен и фасадных панелей. Кроме того, для модели используйте винтовые машины с ограничителем глубины, чтобы избежать вмятин при заворачивании винтов. Убедитесь, что уплотнительные шайбы плотно прилегают, чтобы избежать проникновения воды.

МОНТАЖ ПАНЕЛЕЙ СТЕНЫ И ФАСАДА

При горизонтальном монтаже укладывать снизу вверх. Убедитесь, что стыки панелей расположены таким образом, что панели образуют водоотталкивающий водосток, обращенный вниз. Для герметизации изоляции стыков опоры герметизируются дополнительными пилястрами или фасонными деталями на вертикальных стыках. Это также защищает и закрывает обрезанные края. Не забудьте о герметизирующей ленте, необходимой на внешних краях между панелью и основанием.Это касается всех краевых зон и дополнительной герметизации стыков панелей на опорах. Как и кровельные панели, стеновые и фасадные панели укладываются вручную или с помощью крана. Чтобы не повредить покрытие, аккуратно снимайте панели со штабеля. Держите панели вертикально, чтобы не согнуть их.

УПЛОТНЕНИЕ СТЫКОВОГО СОЕДИНЕНИЯ ПАНЕЛИ

Герметизация отдельных концевых стыковых соединений на концах, т. Е. На стыковых кромках со стеной, фасадом и крышей, требует особого внимания, поскольку все они требуют особого уплотнения.Поскольку поверхностная герметизирующая лента между панелью и опорой закрывает только поверхность между ними, требуется дополнительная герметизация снаружи на концах длинных боковых стыков панелей.

Рассмотрите возможность использования уплотнительных материалов в зависимости от области применения и ситуации, например. грамм. Пена PIR или уплотнительные ленты. Кроме того, герметизация цельнокомпозитных конструкций требует использования герметизирующих лент, которые можно легко приобрести у специализированных дилеров.

КОНСТРУКЦИЯ СОЕДИНЕНИЙ

Очистите верхнюю часть панели до длины не менее 200 мм и полностью удалите пену.Приклейте подходящую герметизирующую ленту шириной с сердцевину панели к поверхности стыкового соединения. Поместите дистанционную планку (резиновую) шириной не менее 4 мм под панель со стороны конька. Это создает зазор для предотвращения проникновения капиллярной воды. Приклейте подходящую герметизирующую ленту к внутренней стороне нахлеста в два ряда шириной не менее 15 мм каждый.

Из-за противодействия тепловому расширению крышки верхней и нижней панели крыши ни в коем случае нельзя скреплять винтами. Разница в длине уже в первый год приведет к появлению дырявых слотов. Низкие профили также нельзя скреплять винтами. Следите за тем, чтобы листы не соприкасались через наложенные герметизирующие ленты. Капиллярный эффект втягивает воду в зазор, где она не высыхает, вызывая коррозию.

Во избежание проблем с установкой соблюдайте последовательность укладки снизу вверх. Ни в коем случае не завершайте нижний ряд параллельно карнизу. Если это произойдет с стыковыми соединениями, неизбежно возникнут проблемы.
Для обеспечения герметичности этой области важно правильное выполнение стыкового соединения.

СТЫК МОЖЕТ БЫТЬ ИЗГОТОВЛЕН ТОЛЬКО НА PURLIN!

КОНЬКУРА

Всегда поднимайте (опрокидывайте) низкие профили внешнего покрытия панели по краю; использовать заполнители профиля и зубчатые пластины. Без зубчатых пластин снять заполнитель профиля смогут птицы или гроза. Кроме того, пластина защищает заполнитель профиля от УФ-излучения.

Стыки коньковых листов выполнены в виде реечного шва (см. Методы обработки листового металла).Если требуется герметизация с помощью эластичных герметизирующих составов, герметизирующий материал следует наносить таким образом, чтобы он был защищен от прямого УФ-излучения.

КОНСТРУКЦИЯ КЛИНОВ

Как и в зоне конька, эти панели также должны быть герметизированы по направлению к внутренней части. Это относится к крыше и фасадной панели, особенно к зазорам стыков элементов, карнизу карниза, кронштейнам водостока или дренажным кронштейнам, а также основанию. Следовательно, чтобы вода стекала должным образом даже при сильном ветре и чтобы срезы панелей были покрыты пенопластом, установите гидроизоляцию на краю карниза.Возможен выбор различных вариантов желоба, но всегда необходимо обеспечивать правильную установку (см. Подробный чертеж ниже).

При необходимости сделайте термический разделительный разрез и убедитесь, что несущая способность выступающей части панели остается адекватной.

VERGE CONSTRUCTION

Как для коньков, так и для карнизов, внутренняя пленка также должна использоваться на краю для обеспечения надлежащего уплотнения. После монтажа и прикручивания внутренней обшивки зазоры между панелями необходимо заполнить минеральной ватой или монтажной пеной PU / PIR.Обычно крайняя кромка листа кладется на последнее ребро кровельной панели и прикрепляется непосредственно к фасаду с обеих сторон.

В зависимости от стандарта конструкции продольные нахлесты фасонных деталей герметизируются и поставляются с соединительными пластинами. Также необходимо учитывать расширение материала в зависимости от типа и длины материала. При необходимости сделайте и здесь термический разделительный разрез; но учтите, что несущая способность выступающей части панели снижается. См. Соответствующие инструкции OIB [Австрийского института строительных технологий].

КОНСТРУКЦИЯ ЦВЕТА

Между цоколем и композитными панелями доступно множество различных типов соединения (см. Подробные чертежи ниже). Конечно, они зависят от типа установки (горизонтальный или вертикальный) и типа конструкции.

При проектировании детали убедитесь, что проникающая дождевая вода может стекать свободно. В случае панелей с изоляцией из минеральной ваты изоляция не должна контактировать с водой!

СВЕТИЛЬНИК НА КРЫШЕ Во избежание дополнительных монтажных работ в дальнейшем тщательно спланируйте отверстия для вентиляции, освещения и вытяжки.Самый простой — использовать имеющиеся в продаже коньковые фонари для крыш и расположить их на коньке непрерывно или под прямым углом (от конька до карниза).

Поскольку эти потолочные светильники зарекомендовали себя в коммерческом строительстве на протяжении многих лет, установка очень проста.

УСТАНОВКА КУПОЛЬНОГО ФОНАРИ И ЗАМЕНА КУПОЛЬНОГО ФОНАРИКА:

Возможна замена на проходные. Проследите за тем, чтобы теплоизоляция была восстановлена ​​в исходное состояние и не образовывались мосты холода.Каркасы должны быть тщательно изготовлены вручную. Должен быть поднят как минимум на 150 мм (как минимум на 300 мм в районах с сильным снегопадом) над уровнем воды.

Пожалуйста, проверьте, используются ли деревянные или стальные сменные рамы для панелей крыши. В обычных коронках планка со стороны конька вставляется под полотно конька. Обеспечьте правильную высоту короны.

ФИТИНГОВЫЕ НАСАДКИ

Открытые зазоры в области конька панели Globe Roof FM и вентилируемые окошки могут вызвать конденсацию.Пожалуйста, подумайте о применении подходящих мер, таких как закрытие зазоров, заполнение пустот под окладом теплоизоляционным материалом, вставка профильного наполнителя для предотвращения конденсации или стекания конденсата под окладом. Перед установкой планок нанесите подходящую герметизирующую ленту (на заводную головку) и прикрутите ее к каждой заводной головке с помощью самозакручивающихся винтов.

ПРОХОДНАЯ ТРУБКА

Лучше всего использовать сборные манжеты. Обратите внимание, что в таких случаях непрерывные металлические трубы являются мостами холода, и вам может потребоваться дополнительная изоляция проникающей трубы.Пожалуйста, соблюдайте это, особенно с панелями из минеральной ваты, чтобы с самого начала предотвратить образование конденсата. Если необходимо, воспользуйтесь своим долгом предупредить и уведомить!

ПРОХОДЫ В КРЫШЕ

Для обеспечения герметичности проходы в кровле следует располагать близко к коньку. Кроме того, не забудьте правильно установить и заделать проходы в крыше с помощью современных методов обработки листового металла.

Более крупные проемы в кровле должны заменяться индивидуально с использованием приспособлений для больших размеров и, в зависимости от требований, требуются их внутренняя и внешняя КОРОНА, состоящая из двух частей, с соответствующей изоляцией и покрытием.Чтобы избежать утечки, дополнительные формованные листы должны направлять воду из-за гидроизоляции к высоким боковым трапециевидным ребрам, проходящим по всей длине.

Защитный профиль, Пластиковый плинтус, Наличник, Рифленая плоскость, Пластиковые уголки, Пластиковые панели | Завод Первый Профиль

Защитный профиль для стен
	Отбойная пластина устанавливается на стены и позволяет защитить их практически от любых механических повреждений и ударов. Противоударный профиль нашел широкое применение в местах повышенной проходимости: офисах, университетах. Мягкий противоударный профиль поставляется в рулонах, что облегчает транспортировку и установку. Профиль легко наклеивается на нужную поверхность. Этот профиль действительно эффективно использовать в помещениях с нестандартными стенами и колоннами.
	Ударная пластина , изготовленная из твердого ПВХ, очень востребована в механических предприятиях.Популярность этого профиля объясняется высокой вероятностью возникновения повреждений. Из-за особой технологии производства легких повреждений прямо на пластине не заметить. Замена плиты не занимает много времени и может быть проведена даже неквалифицированным работником. Для придания плите законченного вида на настенную плиту устанавливаются уголки и торцы.
Цоколь пластиковый
	Плинтус пластиковый предназначен для аккуратной отделки помещений и придания им законченного вида, защиты стен от ударов и влажной уборки. Плинтус пластиковый изготавливается из вспененного или твердого ПВХ. Уголок пластиковый для защиты уголков от расколов. Уголок пластиковый выпускается в цвете цоколя.
Плоскости флютинга
	Плоскость флютинга — потолочный плинтус используется для отделки стыков между стенами и потолком или для многоуровневых потолков. Плинтус потолочный изготавливается из вспененного ПВХ и обычно белого цвета. Но по Вашему запросу мы можем изготовить рубанок нужного цвета.
Пластиковые панели
	Пластиковая панель — современный материал для отделки стен. Их можно легко установить на стены, что значительно сократит время ремонта. Благодаря своей водостойкости изделие часто используют для отделки ванных комнат.
Уголки пластиковые
	Уголки пластиковые устанавливаются на настенные уголки (внутренний и внешний), защищают их от сколов и трещин. Уголки легко устанавливаются и помогают помещению дольше оставаться в надлежащем состоянии. Всегда есть широкий выбор цветовых решений.
Наличники
	Наличники помогают скрыть стыки между стеной и дверью, придавая помещению законченный вид. Пластиковые наличники действительно практичны и долговечны, а разные цветовые решения дают возможность подобрать наиболее подходящую для конкретного интерьера.

цоколь — Немецкий перевод — Linguee

Ранее неиспользуемое хранилище […] пространство позади т h e цоколь g e ts полезная новинка […] роль с ящиком XXL. hettich.com	Бишер никт […] genutzter Stauraum hinter de r Sockelblende w ir d mit […] dem Groraumauszug sinnvoll zugnglich. hettich.com
Панель закреплена с помощью E H S Цоколь p u sh ed-in с ASR keku.de	3D Wandabstandh al ter Paneel mit EHS eingehngt Sockelblende m it ASR aufgeschoben keku. de
Есть […] также innova ti v e цоколь h o ld er в новом диапазоне, […] , что обеспечивает точную посадку и надежную фиксацию цоколя. alno.ag	Hinzugekommen ist beim neuen […] Программа ein i nnov ativ er Sockelblenden- Ni eder недоуздок , der […] fr exakten Sitz und festen Halt der Blende sorgt. alno.ag
1 компл. Цоколь подъемный […] механизм с вари ab l e цоколь a d ju активаторы stment 2 […] для боковой панели агрегата hettich.com	1 комплект Sockelhebemechanik mit va riabl er Sockelblendeneinstellung 2 Stck A ktivatoren [. ..] fr die Korpusseite hettich.com
Теплый цвет бука боковых панелей толщиной 5 см и столешницы из […] дополнение к т h e цоколь м a ke для гармоничного […] Баланс . klostermann-kuechen.de	Die 5cm Starken Wangen und […] Arbeitsplatte so wie die Sockelblende sor gen du rch ihren […] warmen Buche-Farbton fr einen harmingischen Ausgleich. klostermann-kuechen.de
Щеточная полоса в t h e цоколь a n d sl di n g i панель n t he опорная рама […] обеспечивает простой ввод кабеля даже с предварительно смонтированными штекерными разъемами. rittal. no	Auch bei montierten Steckern lassen sich die Kabel problemlos einfhren […] durch eine Brst en leist e i m Sockel u nd das S ch iebeblech im […] Bodenrahmen. rittal.de
Для шкафов с высотой цоколя не менее 60 […] мм, непрерывная si d e панель o r a sepa ra t e 936th9	Fr Schrnke mit einer Sockelhhe von mindestens 60 […] мм, durc hg ehend er Seitenwand od er sepa rate m Sockel hettich.com
B a s e / цоколь c o mp онент, состоящий из одного tr i m 9036 панель 9036 n d два предварительно сконфигурированных [. ..] уголков. rittal.lv	Sockel- Ele men t bes te hend a us ei ner Blende und zwei v or…] Eckstcken. rittal.de
S i d e панель f o r 100 мм ba s e 3/ 9036 d потолочный климат-контроль 9753.185 9753.105 9753.115 9753.125 9753.105 9753.115 Si d e панель f 9036 мм 9036 / цоколь a n d на крыше […] климат-контроль […] 9753.205 9753.145 9753.155 9753.165 9753.145 9753.155 rittal.lv	Seitenwand fr 100 mm Sockel und D achaufbau-Klimatisierung 9753. 185 9753.105 9753.115 9753.125 9753.105 975 3. 115 d369 Dachaufbau-Klimatisierung […] 9753.205 9753.145 […] 9753.155 9753.165 9753.145 9753.155 rittal.de
Каркас шкафа с […] двери или re a r панель , r oo f пластина, вентилируемая ba s e /9036 9036 0 0 мм, заземление всего шкафа su r e панелей ; S вверх сложенный rittal.de	Lieferumfang: Schrankgerst mit Tren bzw. Rckwand, Dachb le ch, Sockel, belftet 100 m m rittal.at
Комплект модернизации IP 43 для боковых панелей Листовая сталь для […] ТС, СМ, ТП, ПК-ТС, ИВ, […] FR (i), TE Ba s e / цоколь c o mp онент, состоящий из одной панели tr i m a n d два предварительно настроенных [. ..] уголков. esa-grimma.com	Aufrstkit IP 43 fr Seitenwnde […] Stahlblech fr TS, CM, TP, […] PC-TS, IW, F R (i), TE Sockel- Ele ment be stehend au s ein er unde d zwe i vormontierten […] Eckstcken. эша-гримма.de
Профиль алюминиевый […] установлен заподлицо с болтом tt o м панель a g ai nst t h 3 e 9036 9036 9036 9036 o r очень компактная конструкция. hettich.com	Ум дас Профиль mglichst schmal zu halten, wurde eine Gleitfhrung gewhlt. hettich.com
Двойная si d e панель a c ro ss корпус и ba s e 9 9036 s cr ew-крепление [. ..] изнутри, винты снаружи не видны. rittal.lv	Aufgedoppelte Seitenwand ber G eh использовать und Sockel, vo n inn en verschraubt, […] Schrauben von auen nicht sichtbar. rittal.de
Выравниватель для ce nt r e панель 50 цоколь c l iplosed s … в каждой упаковке (УЕ) hettich.com	Sockelversteller fr Mitt el wand Jeder Verpackungs-Einheit […] (VE) sind 50 Sockelklipse beigefgt. hettich.com

Как устанавливаются внутренние панели автомобиля?

Как мы упоминали на предыдущей странице, внутренние панели могут быть изготовлены из самых разных материалов, и каждый выбирается для разных целей. За последние несколько десятилетий внутренней панели автомобиля уделялось гораздо больше внимания, поскольку инженеры сосредоточились на снижении веса транспортных средств для повышения топливной эффективности.Помимо снижения веса, потребительский спрос на более роскошные интерьеры также повлиял на типы панелей, используемых в автомобилях [Источник: Weber].

Внутренние панели могут состоять из одного куска формованного пластика или нескольких кусков пластика. По мере развития других областей автомобилестроения внутренние панели из кусков металла превратились в тонкие куски картона, формованные пластмассы, стекловолокно и дерево. [Источник: Partstrain]. Большинство современных внутренних автомобильных панелей состоят из формованных пластиковых деталей с помещениями для хранения и электронными функциями, такими как электрические стеклоподъемники и дверные замки, встроенные в панель.Другие функции и элементы роскоши также могут быть размещены внутри дверной панели.

Объявление

По мере роста цен на автомобили материалы, используемые для внутренней панели, также меняются, чтобы соответствовать стилю и цене автомобиля. Один производитель сказал, что в последние годы потребители, покупающие автомобиль за 20 000 долларов, ожидают, что интерьер будет выглядеть как автомобиль за 30 000 долларов [Источник: Weber]. Дерево — это популярный тип внутренней панели, которую можно найти в роскошных автомобилях — хотя вся панель обычно не целиком состоит из дерева, она состоит из деревянных секций, а также кожи и других высококачественных тканей и пластика.

В дополнение к роскошным внутренним панелям и пластиковым панелям, предназначенным для дизайна и функций, автомобильная промышленность увеличила производство внутренних панелей, которые являются более экологичными. Поскольку спрос на автомобили с низким уровнем воздействия на окружающую среду увеличился, внутренние панели автомобилей строятся из материалов, пригодных для вторичной переработки [Источник: Weber]. Некоторые страны Европы требуют, чтобы производители автомобилей строили автомобили, которые на 85 процентов подлежат вторичной переработке, включая элементы внутренних дверных панелей и U, S. производители также проявляют все большую заботу об окружающей среде, применяя свои материалы [Источник: Weber].

Давайте перейдем на следующую страницу, чтобы узнать, какие технологии используются при установке внутренних панелей автомобиля и как они меняются.

типов солнечных панелей и какой тип солнечных панелей лучше? Mono или Poly

Различные типы солнечных панелей и фотоэлектрических элементов

Примечание: Это актуальная статья о различных типах солнечных панелей и фотоэлектрических элементов, и мы будем обновлять ее в будущем в соответствии с новейшие технологии в солнечной энергетике.в будущем. Не забудьте добавить эту страницу в закладки для использования в будущем или для последующего чтения. Кроме того, не забудьте поделиться с друзьями, а также подписаться и присоединиться к нашему блогу и не пропустить ни одного сообщения, связанного с темами 🙂

Типы фотоэлектрических и солнечных панелей с плюсами и минусами

Различные типы солнечных панелей и какая из них лучшая для вас?

Если вы решили купить солнечные панели для окончательного проекта, но не знаете, какая из них вам больше всего подходит? Тогда эта статья для вас, а также для тех, кто хочет узнать больше информации и подробностей о различных типах солнечных панелей и фотоэлектрических элементов.

Если вы выберете тему, вы узнаете:

Мы надеемся, что некоторые из них помогут без каких-либо затруднений привести вас к правильному решению при выборе подходящей солнечной панели.

А теперь приступим.

Кристаллический кремний (c-Si) для фотоэлектрической технологии

Кристаллический кремний (c-Si) — это кристаллическая форма кремния (Si), которая широко используется в процессе производства кристаллических солнечных панелей (поли и моно- кристаллический PV) в фотоэлектрической технологии.Почти 90% фотоэлектрических технологий основано на кремнии, который в основном используется в солнечных панелях из кристаллического кремния.

Есть много факторов для использования кремния в фотоэлектрических технологиях, но важным из них является чистота кремния, что означает, что чем больше степень очистки кремния, тем больше способность солнечной панели преобразовывать солнечный свет в электричество в качестве выходной мощности.

Кристаллический кремний (c-Si) составляет основу поли-, мульти- и монокристаллических кремниевых фотоэлементов, которые мы подробно обсудим ниже.

Монокристаллическая солнечная панель s

«Моно» означает «одиночный», как следует из названия. Монокристаллические солнечные панели изготовлены из одного кристалла чистого кремния. Его также называют монокристаллическим кремнием, потому что когда-то монокристалл использовался для создания массива, который обеспечивает чистоту солнечных панелей (PV) и однородный внешний вид по всему модулю PV.

Монокристаллические солнечные панели (фотоэлементы) имеют округлую форму, а стержни из кремниевых кристаллов выглядят цилиндрическими во всем фотоэлектрическом модуле.

Полезно знать:

Чтобы различать поликристаллические и монокристаллические фотоэлектрические элементы (фотоэлектрические или солнечные панели), монокристаллические солнечные элементы выглядят цилиндрическими с закругленными краями.

Преимущества

• Эффективность монокристаллических солнечных панелей составляет 15-20%, в то время как новейшие монокристаллические солнечные панели достигают эффективности 25% в лабораториях, а 21% — это подтвержденная эффективность. В США эффективность серии E20 составляет около 20%, а у солнечных панелей SunPower PV (фотоэлектрические панели) серии X — 21.КПД 5%.
• Монокристаллические фотоэлектрические панели (фотоэлектрические или солнечные панели) занимают минимум места и занимают небольшую площадь на крыше.
• Средний срок службы монокристаллических солнечных панелей составляет около 25 лет, в то время как другие производители фотоэлектрических панелей заявляют ожидаемый срок службы от 25 до 30 лет.
• Его характеристики лучше, чем у поликристаллических, при тех же условиях освещения. Кроме того, монокристаллические солнечные панели производят в четыре раза больше электроэнергии по сравнению с тонкопленочными солнечными панелями.
• Короче говоря, монокристаллические солнечные панели — это наиболее эффективный доступный фотоэлектрический модуль, самая популярная технология на рынке, общедоступная, занимающая наименьшую площадь на крыше и простая в использовании и замене.

Недостатки

• Монокристаллические солнечные панели дороги. Первоначальная стоимость монокристаллических фотоэлектрических панелей слишком высока и дорога по сравнению с тонкопленочными фотоэлектрическими модулями или поликристаллическими солнечными панелями.
• Поскольку он изготовлен из монокристалла кремния, частично покрытая поверхность солнечной панели снегом, грязью или тенью может нарушить всю цепь фотоэлектрической панели.
• Большое количество чистого кремния попадает в отходы. Для изготовления кремниевых пластин и массивов большой цилиндрической формы (процесс, который использовался для изготовления монокристаллического кремния в процессе Чохральского), четыре конца фотоэлементов вырезаются из слитков, что приводит к образованию большого количества чистых кремниевых отходов.
• Как правило, он более эффективен при повышении температуры, то есть лучше работает в теплую погоду и при ярком солнечном свете, но для большинства домовладельцев это несущественный факт.

Поликристаллические солнечные панели

«Поли» означает «много или много». Как следует из названия, он состоит из нескольких различных кристаллов чистого кремния, объединенных вместе, чтобы образовать солнечный или фотоэлектрический элемент. Эти элементы имеют прямоугольную форму и требуют меньше кремния по сравнению с монокристаллическими солнечными панелями, что делает их менее дорогими, но их эффективность также ниже, чем у монокристаллических фотоэлектрических элементов (приблизительно 13,5-17%.Его также называют поликремнием или поликристаллическим кремнием, и он впервые представлен на рынке в 1981 году.

Для изготовления поликристаллических фотоэлектрических элементов чистый неочищенный кремний плавится и заливается в квадратную форму, которую охлаждают и разрезают на идеально квадратные пластины и массивы. Поликристаллическая солнечная панель имеет случайное расположение кристаллов и отражает немного света, поэтому выглядит немного голубее. В настоящее время цены на поликристаллические солнечные панели снижаются и снова становятся популярными в США, Великобритании, Австралии и на других местных рынках.

Преимущества

• Поликристаллические солнечные панели имеют более низкую термостойкость (что означает, что их характеристики ниже при высоких температурах по сравнению с монокристаллическими солнечными фотоэлектрическими модулями. Поскольку тепло может нарушить работу солнечных панелей и сократить срок их службы). Однако для большинства домовладельцев и покупателей солнечных панелей это не является существенным фактом, и они не учитывают их при проектировании схемы установки солнечных панелей.
• Процесс производства поликристаллического кремния дешевле и менее сложен.
• Короче говоря, он экономичен в производстве, имеет хорошую эффективность, занимает небольшую площадь на крыше, широко доступен, его легко заменить и использовать.

Недостатки

• КПД поликристаллических солнечных панелей составляет примерно 13,5-17%. Технически это означает, что если 100 Вт солнечной потенциальной энергии попадает в солнечную панель, то ее выходная мощность будет составлять от 13,5 Вт до 17 Вт электроэнергии, производимой солнцем. Следовательно, он немного менее эффективен, чем монокристаллическая солнечная панель.
• Та же самая поверхность поликристаллических фотоэлектрических модулей (по размеру) будет производить меньше энергии по сравнению с монокристаллической солнечной панелью (но это не всегда так).
• Он не подходит для использования по сравнению с тонкопленочными и монокристаллическими солнечными панелями с точки зрения элегантности (при необходимости), поскольку имеет не однородный внешний вид, а только случайный и необычный синий цвет.

Ленточные солнечные элементы со струной

Процесс, в котором полоски и фольга из мультикристаллического кремния производятся для фотоэлектрической (PV) технологии. В этом процессе высокотемпературные проволоки протягиваются через расплавленный кремний, образуя тонкую поликристаллическую ленту из кристаллов кремния. Эти очень тонкие ленты затем разрезаются на части различной длины, чтобы сформировать фотоэлектрические и солнечные элементы. Солнечные панели, изготовленные по технологии String Ribbon, выглядят так же, как традиционные поликристаллические фотоэлектрические панели. Процесс был впервые разработан в 1970-х годах компаниями Mobil-Tyco, Solar Energy Corp и Evergreen Solar, которые были основным производителем, использующим технологию струнной ленты для производства солнечных элементов.Обратите внимание: фотоэлектрические панели String Ribbon также сделаны из поликристаллического кремния.

Преимущества:

• Низкая стоимость производства, простота и удобство использования.
• String Ribbon КПД солнечных панелей составляет около 13-14% (в то время как в лабораториях исследователи достигли эффективности 18-19%)

Недостатки:

• Производство более энергоемкое
• Наименьшая экономия места

Тонкопленочные солнечные элементы (TFSC) или (TFPV)

Тонкопленочные солнечные элементы (TFSC) также известны как тонкопленочные фотоэлектрические элементы (TFPV) или аморфные фотоэлектрические модули.

Стоимость установки солнечных панелей (обновлено в марте 2020 г.)

Сколько стоит установка солнечных панелей?

Большинство людей используют солнечную энергию в основном для снижения затрат на электроэнергию, но многих также привлекает меньший углеродный след и использование возобновляемых источников энергии в своем доме. Солнечные технологии продвинулись вперед только в последние несколько лет, и появилось много новых продуктов, включая солнечные панели и тонкопленочные солнечные панели.Стоимость в последнее время тоже сильно снизилась, хотя еще далеко не дешево!

Чтобы предоставить точную информацию о ценах, мы связались с местными и национальными компаниями, а также использовали различные инструменты онлайн-расчета цен. Приведенные цифры должны дать хорошее общее представление о стоимости солнечных панелей, если вы планируете установить солнечные панели на крыше. Тем не менее, конечно, вам нужно будет собрать подробные котировки от торговцев, чтобы получить точную цену, соответствующую вашим требованиям.

Средняя стоимость фотоэлектрических панелей составляет от фунтов стерлингов до 6000 фунтов стерлингов для дома стандартного размера, для которого требуется система солнечных панелей мощностью 4 кВт, покрывающая 21 квадратный метр крыши.Эта цена может варьироваться в зависимости от типа солнечных панелей, которые вы выберете. Самые популярные варианты включают монокристаллические солнечные элементы и поликристаллические солнечные элементы.

Что касается покрытия крыши, вы должны рассчитывать заплатить от 250 фунтов стерлингов до 315 фунтов стерлингов за квадратный метр, что, как правило, имеет размер системы от 1 кВт до 5 кВт.

Помните, что солнечные панели можно устанавливать только на крыше в хорошем состоянии, которая может их поддерживать. Старые крыши могут нуждаться в замене или может потребоваться дополнительная поддержка, поэтому вам, возможно, также придется связаться с кровельщиком.

Цены на солнечные панели

Ниже приведены приблизительные затраты на наем специалиста по установке солнечных батарей:

Монокристаллические солнечные элементы

Размер крыши	Системный размер	Ср. Стоимость	Продолжительность
8 кв.м	1 кВт	2500–3500 фунтов стерлингов	2-3 дня
14 кв.м	2 кВт	3000–4 500 фунтов стерлингов	2-3 дня
20 кв.м	3 кВт	5000–6 500 фунтов стерлингов	2-4 дня
28 кв.м	4 кВт	6000–7 500 фунтов стерлингов	2-4 дня

Поликристаллические солнечные элементы

Размер крыши	Системный размер	Ср. Стоимость	Продолжительность
8 кв.м	1 кВт	2000–2 500 фунтов стерлингов	2-3 дня
14 кв.м	2 кВт	3500–4 400 фунтов стерлингов	2-3 дня
20 кв.м	3 кВт	5000–6 300 фунтов стерлингов	2-4 дня
28 кв.м	4 кВт	7 000–8 800 фунтов стерлингов	2-4 дня

Затраты только на поставку

Средняя стоимость материалов для солнечных панелей будет зависеть от размера системы и приблизительного необходимого места на крыше.За последние несколько лет цены на солнечные панели мощностью 4 кВт значительно упали, примерно в 2010 году средняя стоимость солнечных панелей составляла около фунтов стерлингов, 15000 , тогда как сейчас, в конце 2017 года, средняя стоимость составляет от фунтов стерлингов до 6000 фунтов стерлингов . Эти затраты варьируются в зависимости от типа солнечных панелей с монокристаллическими солнечными элементами и оцениваются от £ 300 до £ 450 . Напротив, поликристаллические солнечные элементы стоят немного меньше — от фунтов стерлингов до 250–300 фунтов стерлингов за квадратный метр .

Калькулятор разбивки затрат

Индивидуальные затраты на установку 2кВт 14 кв.м Солнечная панель — Общая стоимость: £ 3,000

Затраты на рабочую силу и сроки

Средний специалист по солнечным панелям обычно взимает около фунтов стерлингов от 150 до 200 фунтов стерлингов в день трудозатрат. Обычно работа занимает не более 3 дней, хотя может потребоваться немного больше времени, если ваша крыша повреждена или если доступ к крыше затруднен.Для скатной крыши на установку от 12 до 15 панелей может потребоваться от 1 до 2 дней, что в среднем будет стоить от фунтов стерлингов до фунтов стерлингов для профессиональной установки.

Что влечет за собой установка солнечных панелей?

Если вы нанимаете специалиста для установки солнечных батарей в типичном трехкомнатном двухквартирном доме в Великобритании, то первым шагом, как правило, будет установка строительных лесов для безопасного доступа к работе (убедитесь, что это включено в любые цитаты).

Следующим шагом является привинчивание анкеров к крыше и установка монтажной рамы.Затем панели прикрепляются к раме по строкам или по столбцам. Панели уже подключены производителем, поэтому установщик затем подключит их, прикрепив кабели к рельсам и пропустив проводку постоянного тока от панелей к вашему дому, скрывая как можно большую часть проводки, используя пространство чердака под панелями. насколько это возможно.

Затем инвертор будет установлен внутри дома в заранее согласованном месте, которое будет подключено к электросети.

Также будет установлен небольшой современный потребительский блок и счетчик электроэнергии.Обычно это будет рядом с вашим существующим блоком предохранителей / потребительским блоком. Электропитание необходимо отключить примерно на час.

После того, как вся проводка будет завершена, система будет включена и проверена, будет выдан сертификат MCS.

Факторы, влияющие на стоимость установки солнечных панелей

Тип солнечных панелей, которые вы выберете, будет определять цену, поскольку монокристаллические солнечные панели стоят немного дороже, чем поликристаллические солнечные панели, поскольку они обеспечивают более высокую энергоэффективность, что может привести к большей экономии на ваших счетах за электроэнергию.

Еще одним определяющим фактором является количество выбираемых вами панелей, которое для стандартного дома обычно составляет от 12 (3 кВт) до 16 панелей (4 кВт), что стоит от £ 4100 до £ 5 500 только за материал.

Стоимость также будет зависеть от типа крыши, например, установка системы солнечных панелей на плоской крыше будет стоить меньше из-за легкости доступа, а скатная крыша, как правило, будет стоить дороже. Однако наиболее важным аспектом является направление вашей крыши, так как крыши, выходящие на южную сторону, больше всего подвержены воздействию солнца.

Высота вашей крыши может повлиять на стоимость установки солнечных панелей, так как профессиональные установщики могут стоить дороже для более высоких крыш из-за сложности установки солнечных панелей на значительной высоте. Это может привести к тому, что установщики начнут взимать верхнюю часть своей почасовой ставки, которая составит около 200 фунтов стерлингов в день .

Если у вас есть только электрическая система, вы можете получить значительную выгоду от установки солнечных панелей, поскольку более чем вероятно, что вы получите деньги обратно от своей местной коммунальной компании в конце года, поскольку солнечные панели помогут вам сократить использование и, как следствие, снижение затрат.Однако вы не сможете получить такую ​​экономию, если у вас все еще есть газовая система, поскольку солнечные батареи не покрывают энергию, связанную с газом. Следовательно, вам все равно придется оплачивать счета за газ.

Дополнительные расходы

Вот список дополнительных затрат, которые необходимо учитывать при установке солнечных панелей:

Могу ли я установить солнечные батареи самостоятельно?

Возможна установка солнечных батарей своими руками; однако вам потребуется помощь профессионала, чтобы обеспечить соблюдение строительных норм.Помните, что вы должны пытаться установить солнечную панель своими руками только в том случае, если у вас есть опыт работы с электрикой или кровельной арматурой, так как это может быть сложный процесс, хотя вы можете принять участие в следующих шагах:

1. Измерьте свою крышу и обозначьте область, где вы хотите установить солнечные панели, при этом обязательно принимайте решение с учетом ваших конкретных потребностей в энергии.
2. Затем вам следует приобрести комплект системы солнечных панелей, обязательно проведя тщательное исследование, прежде чем выбрать подходящее приложение для вас.Вы также должны посмотреть на затраты, так как комплекты солнечных панелей могут варьироваться от £ 400 до £ 6,000 .
3. После того, как вы выбрали правильную систему для своего дома, вам следует подумать о найме профессионального электрика, который поможет вам подключить все электрические установки, включая оптимизаторы, провода и инверторы. Обычно они берут около 40 фунтов стерлингов за час , что может показаться дорогим, но определенно того стоит для правильной установки. Оказывая им помощь, вы должны быть уверены, что на вас надеты электрические перчатки, которые стоят около £ 30 .

Какие солнечные панели мне нужны?

Два наиболее распространенных варианта солнечных панелей — это монокристаллические и поликристаллические. Оба варианта выполняют одну и ту же работу, но имеют свои плюсы и минусы, как описано ниже:

Монокристаллические солнечные панели

Плюсы

✔ Наиболее энергоэффективный вариант, так как изготовлены из одного вида высококачественного силикона.

✔ Имеет тенденцию к лучшему эстетическому виду за счет черного цвета, который гармонирует с вашей крышей.

✔ Это небольшие панели, занимающие меньше места.

✔ Срок службы составляет более 25 лет.

Минусы

✖ Самый дорогой вид системы солнечных батарей.

✖ Повышение температуры может повлиять на производительность.

✖ При производстве образуется значительное количество отходов.

Поликристаллические солнечные панели

Плюсы

✔ Доступнее, чем монокристаллические солнечные панели.

✔ Более экологичный вариант благодаря отсутствию отходов при производстве.

✔ Более эффективен в теплую погоду благодаря высокой термостойкости.

Минусы

✖ Немного менее эффективен, так как состоит из нескольких силиконовых материалов.

✖ Как правило, плохо переносит тепло.

✖ Эти типы панелей имеют КПД только от 14% до 16%.

✖ Требуется больше места для размещения панелей в отличие от солнечной черепицы, которая чрезвычайно эффективна.

Нужно ли мне разрешение на проектирование солнечных панелей?

С 2008 года установка солнечных панелей считается частью разрешенных прав на застройку, и поэтому разрешение на строительство не требуется, если только здание не указано в списке или не находится в заповедной зоне.Но нахождение в заповедной зоне само по себе не мешает вам установить солнечные панели, это просто означает, что вам нужно будет уведомить местный совет и команду по охране природы о планах и получить разрешение.

Вам также необходимо убедиться, что ваши панели не установлены над самой высокой частью крыши и не должны выступать более чем на 200 мм от поверхности стены или уклона крыши.

На большинство строительных работ, которые вы хотите провести в своем доме, распространяется действие строительных норм и правил, за исключением случаев, когда вы пользуетесь услугами подрядчика, который является членом утвержденной схемы компетентных лиц.Компетентные лица могут просто самостоятельно сертифицировать свою работу, в то время как другим торговцам необходимо будет проверить и одобрить работу. В настоящее время существуют схемы компетентных лиц, подходящие для технологий микрогенерации, таких как солнечные панели, поэтому вы должны убедиться, что ваш установщик является участником одной из перечисленных схем: CORGI, HETAS, NAPIT, NICEIC, APHC, BESCA, BSI, ELECSA, OFTEC или STROMA. .

Сколько места на крыше нужно для солнечных панелей?

Минимальный объем необходимого места на крыше обычно составляет около 8 квадратных метров, что позволяет разместить 4 панели размером 2 квадратных метра и толщиной 3.5 см с системой 1 кВт. Тем не менее, типичный британский дом может содержать систему мощностью 3 кВт с 12 панелями на 24 квадратных метра и мощностью 3 кВт, в то время как на некоторых более крупных крышах с солнечными панелями мощностью 4 кВт имеется 16 панелей на площади 32 квадратных метра.

Готовы узнать предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки по местным и надежным сделкам. Это БЕСПЛАТНО . Никаких обязательств.
