Технология и правила монтажа кабельных лотков

Кабельными лотками называют изделия из бетона или железобетона, используемые в электромонтажных работах. В такие лотки закладывают кабельные трассы, причем двумя способами – под землей и над. Функция изделия – обеспечение защиты проложенных кабелей от внешних воздействий. Через специальный лоток легче следить за их состоянием и, если нужно, сделать замену. С помощью бетонных кабельных лотков организуют электроснабжение для разных объектов: производств, складов, магазинов, зданий администрации и т.д.

Оглавление

Разновидности

Монтажные работы

Выбор схемы

Подготовительные работы

Монтаж кабельных лотков

Разновидности

Наиболее востребованные типы:

• УБК-1А, 2А. Имеют П-образную форму и отверстия для естественного или искусственного удаления воды;
• УБК-5А. Изделия прямоугольной формы, которыми накрывают лотки. Если с кабельной продукцией что-либо случилось, появилась необходимость в ремонте, крышка легко снимается обеспечивая тем самым доступ;
• УБК-9А. Особенность этого вида сводится к наличию трех отверстий;
• БК-11А, 12А. Это бруски, имеющие форму трапеций, используемые в качестве основы для быстрого монтажа кабельных лотков.

Сырьем для изготовления изделий служит тяжелый бетон, обеспечивающий прочность, надежность и долговечность конструкции.

Монтажные работы

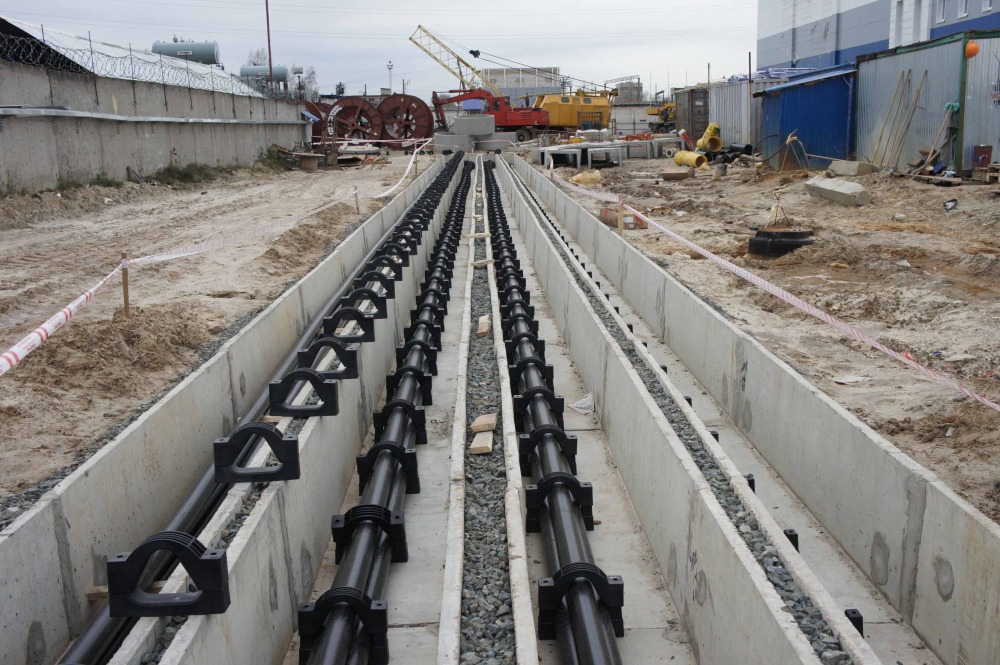

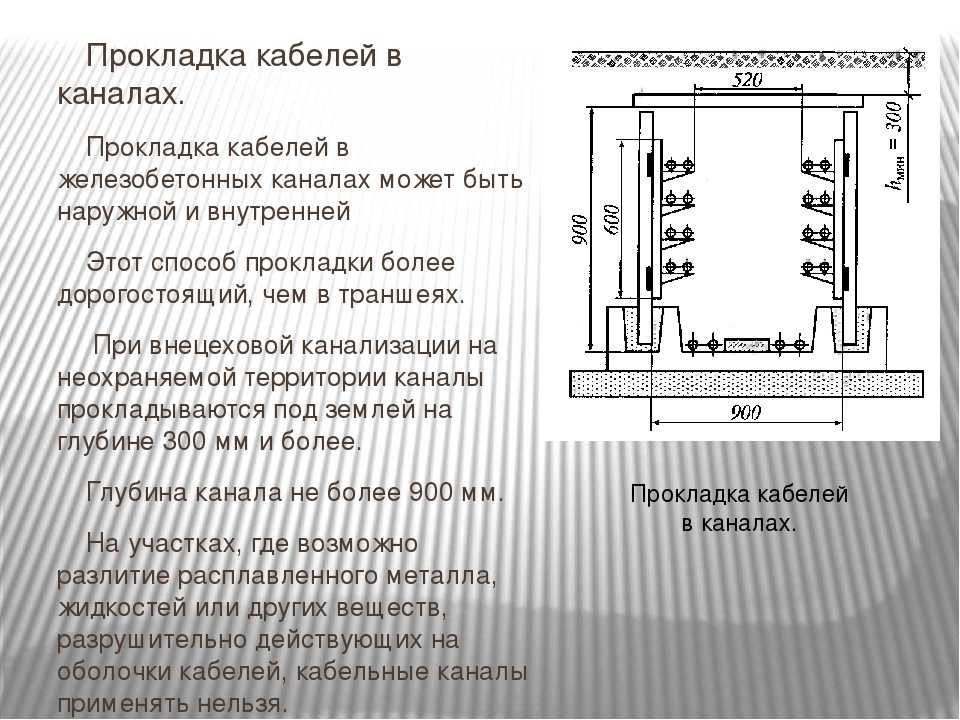

На объект доставляют основание из бетона и крышку – комплект. В лотки, сделанные из железобетона, укладывают кабели, напряжение которых не превышает отметку в 1000 В. В ходе установочных работ обязательно придерживаются ПУЭ и СНиП 3.05.06-85. Тонкости монтажа:

• лотки закладывают на глубину не более двух метров от уровня поверхности;
• бывает, кабельные линии пересекаются с другими коммуникациями инженерного типа. В таких ситуациях обязательно соблюдение дистанций;
• основание не заполняют более чем на 50% от всего объема. Это необходимо, чтобы кабели не перегревались во время работы;
• нередко кабельные линии укладывают пучками, но здесь есть пару ограничений – в пучке должно быть не больше 12 проводов, а его предельный диаметр – до 100 мм;
• если участок прямой и горизонтальный, фиксация кабелей к лотку необязательна.

На какие этапы делятся работы:

• выбирают предпочтительную схему установки;
• подготовительные работы;
• непосредственно монтаж.

Выбор схемы

Подходящая схема зависит от того, на каком покрытии будут выполняться работы:

• асфальт. Под лотком формируют бетонную стяжку толщиной от 150 мм;
• бетон. Аналогично, как и в случае с асфальтным покрытием;
• плитка. Стяжка должна быть толщиной минимум 100 мм.

Подготовительные работы

Это ряд мероприятий, в ходе которых:

• разрабатывают проектную документацию, в которую закладывают все данные касаемо конструкции объекта и месте его нахождения;
• разбивают местность, опираясь на сведения из проектной документации;
• подготавливают элементы системы. В некоторых случаях может быть необходимость в применении спецтехники.

Монтаж кабельных лотков

Кабельные лотки устанавливают в несколько этапов:

1. Для начала определяют, где будет размещен лотковый канал (геодезические работы).
2. Сверяют план на местности с подготовленными чертежами, проверяют пересечения с прочими коммуникациями.
3. Подготавливают траншеи, куда будут укладываться изделия.
4. Монтируют основания и крышки.
5. Обрабатывают бетонные поверхности составами, уберегающими от воздействия влаги.
6. Засыпают котлован.

Монтаж кабельных ЖБИ лотков: требования, СНИП, инструкции

Кабельные лотки – бетонные или железобетонные изделия для производства электромонтажных работ, предназначенные для подземного и наземного монтажа кабельных трасс. Они служат для защиты кабельной продукции от внешних воздействий, позволяют контролировать ее состояние и при необходимости проводить замену. Эти бетонные изделия широко востребованы при организации электроснабжения объектов производственного назначения, складских помещений, магазинов, административных зданий.

Виды кабельных лотков

Продукцию выпускают нескольких видов:

• УБК-1А и УБК-2А. Представляют собой изделия П-образной формы с отверстиями для дренажа.
• УБК-5А. Имеют прямоугольную форму и используются для накрытия лотков. Позволяют получить доступ к кабельной продукции при необходимости ее ремонта.
• УБК-9А с тремя отверстиями.
• Бруски БК-11А и БК-12А. Бруски имеют трапециевидную форму, служат основой для быстрого монтажа лотков.

Изделия, изготовленные из тяжелого бетона, отличаются высокой прочностью, надежностью и долговечностью.

Технология изготовления

При выборе бетонных лотков важным аспектом является технология изготовления готовых изделий, в зависимости от которой они приобретают индивидуальные качества и характеристики. В настоящее время различают два основных типа производства лотков, посредством технологии:

• прессования;
• вибролитья.

При вибропрессовании все элементы, которые будут впоследствии соединены в монолитную конструкцию, дополнительно соединяются тросами из стали. Впоследствии такие блоки отличаются устойчивостью к щелочным и кислотным средам, не поддаются влиянию и не вступают в реакцию с различного рода реагентами.

В случае применения лотков, изготовленных при помощи технологии вибролитья, необходимо учитывать, что изделия становятся чувствительными к влаге, динамике перепада температур, влиянию химических веществ. Технология вибрирования призвана минимизировать объем воздушных пузырьков внутри бетонного раствора, вследствие чего бетон отдает избытки влаги. А потому для работы с ними необходима полная комплектация в виде защитных покрытий, мастик и т. д.

Помимо этого важным аспектом является наличие дренажных решеток, которые выполняют функции защиты системы от засоров, обеспечивая при этом безопасность движущихся по их поверхности транспортных средств и людей. В качестве основного материала решеток выступает сталь, чугун, иногда медь.

Особенности монтажа кабельных ЖБИ лотков

В комплект входят бетонные основание и крышка. Изделия могут использоваться для укладки кабелей, работающих под напряжением, не превышающим 1000 В. Монтаж кабельных лотков осуществляют в соответствии с ПУЭ и СНиП 3. 05.06-85. Основные правила:

• Глубина их расположения – не более 2 м ниже уровня пола.
• При пересечении кабельных линий с другими инженерными коммуникациями должны соблюдаться определенные дистанции.
• Заполнение основания не должно превышать 50% от его объема. Эта мера предосторожности предотвращает перегрев кабелей.
• При монтаже кабелей в лотки для кабельных линий пучками количество проводов в одном пучке должно быть не более 12 штук. Диаметр пучка – не более 100 мм.
• На прямых горизонтальных участках кабели можно не фиксировать в ЖБИ.

Задачи водоотвода

Главное назначение устройства бетонных лотков — для отвода воды. Они особенно актуальны там, где выпадает большое количество осадков, а почва недостаточно рыхлая, чтобы принимать в себя большое количество влаги. Если не обустраивать водоотводные системы, участок на таких территориях быстро заболотится, на нем будут постоянно образовываться лужи, в которых неизбежно размножатся бактерии и насекомые.

Устройство водоотводных лотков необходимо, чтобы:

• отвести избыток талой или дождевой воды с территории;
• предотвратить загнивание корней растений;
• защитить фундаменты зданий от быстрого разрушения, неизбежного в условиях постоянной сырости;
• предотвратить затопление подвалов и цокольных этажей;
• обеспечить удобство перемещения по участку, площади, дороги, т.д.

Благодаря устройству бетонных лотков осадки направляются в канализационные колодцы, не размывая почву. Главное — выбрать подходящий тип изделий и правильно его уложить.

Цена на водоотводные лотки от производителя

Стоимость изделия складывается из нескольких десятков факторов. Основной вклад в конечную цену идёт от качества и стоимости исходного сырья. Для изготовления жб лотков применяются недорогие марки бетона и финальная цена вписывается в средние бюджеты. Стоимость дренажного лотка при оптовом заказе сущетвенно ниже, чем обычная цена на сайте.

На суммарную цену влияет: себестоимость исходного сырья, размеры лотка, комплектация решетками и дополнительными элементами, сложность конструктивного исполнения, технические характеристики, пропускная водоспособность и расчётные выдерживаемые нагрузки.

При оценке стоимости ливневого водоотвода необходимо учитывать и цену решёток и дополнительных аксессуаров.

Водоотводный лоток смета

Рассчитать смету на бетонный водоотводный лоток можно разными способами. Подробней тут.

Существуют специальные строительные сервисы для составления смет. Предлагаем воспользоваться примерной таблицей.

Общая смета должна включать оценку стоимости погрузки-разгрузки, доставки, этапы работ, оплата труда рабочих, количествто и нормочасов используемой техники.

Бетонные

Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.
Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

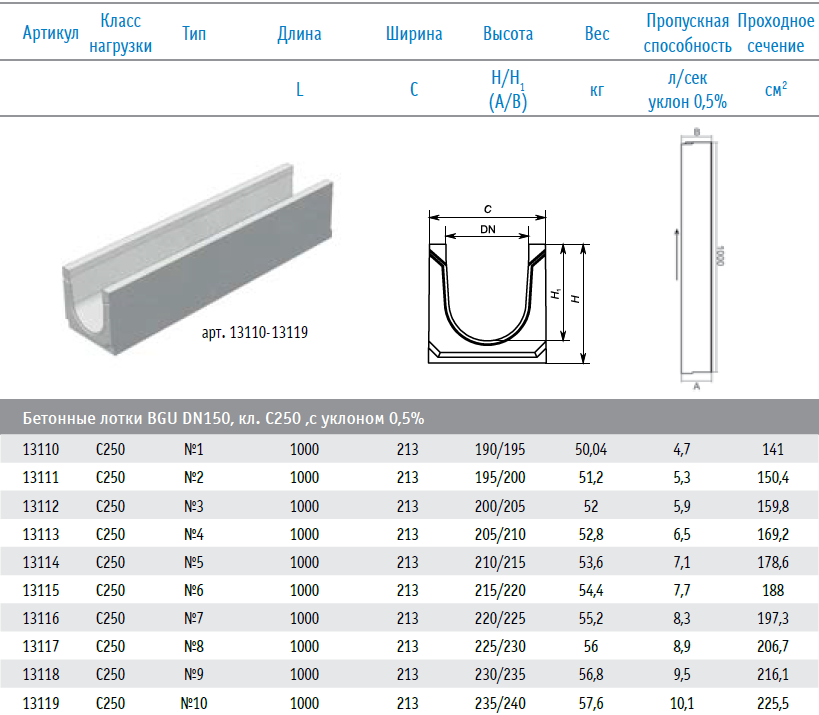

Размеры бетонных лотков:

• длина – 0,5 – 4 м;
• ширина – 0,14 – 0,43 м;
• высота – 0,15 – 0,88 м;
• диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Главные преимущества и недостатки бетонных блоков

Сооружение позволяет направлять стоки воды в общую городскую ливневую канализацию. При грамотной планировке на нужной территории будут отсутствовать лужи и грязь после выпавших осадков. Лотки из бетона сохраняют свойства поверхностей и качество почвы, поэтому их используют возле железнодорожных, шоссейных полотен, теплотрасс, улиц. Современные бетонные желоба изготавливаются путем вибролитья или вибропрессования. Они имеют ряд положительных признаков:

Преимущества и недостатки бетонных блоков

• Прочность, износоустойчивость к любому водяному потоку и механическому воздействию.
• Простота монтажа.
• Водонепроницаемость.
• Переносимость перепадов температуры.
• Материал хорошо выдерживает агрессивную среду.
• Монолитность конструкции.
• Из-за гладкой внутренней поверхности грязь не задерживается в конструкциях, что исключает заиливание.
• Точные геометрические формы.
• Лотки из бетона общего назначения способны выдерживать нагрузку до двадцати тонн, что соответствует классу C.
• Если изделие изготавливается из бетона с добавлением стекловолокна, оно приобретает высокую ударопрочность.
• Имеет долгий срок эксплуатации.
• Ремонт дорожного полотна не требует демонтажа устройства.

Благодаря дополнительной стальной арматуре, бетонные лотки могут выдерживать особо тяжелые нагрузки на дорожное полотно, соответствующие спецклассу F 900.

При большом количестве достоинств есть некоторые недостатки:

• Подходит только для линейной канализации.
• Тяжеловесность бетонных желобов затрудняет транспортировку и установку.
• Высокие расходы на доставку.

Лоток для канавы

Сборные варианты

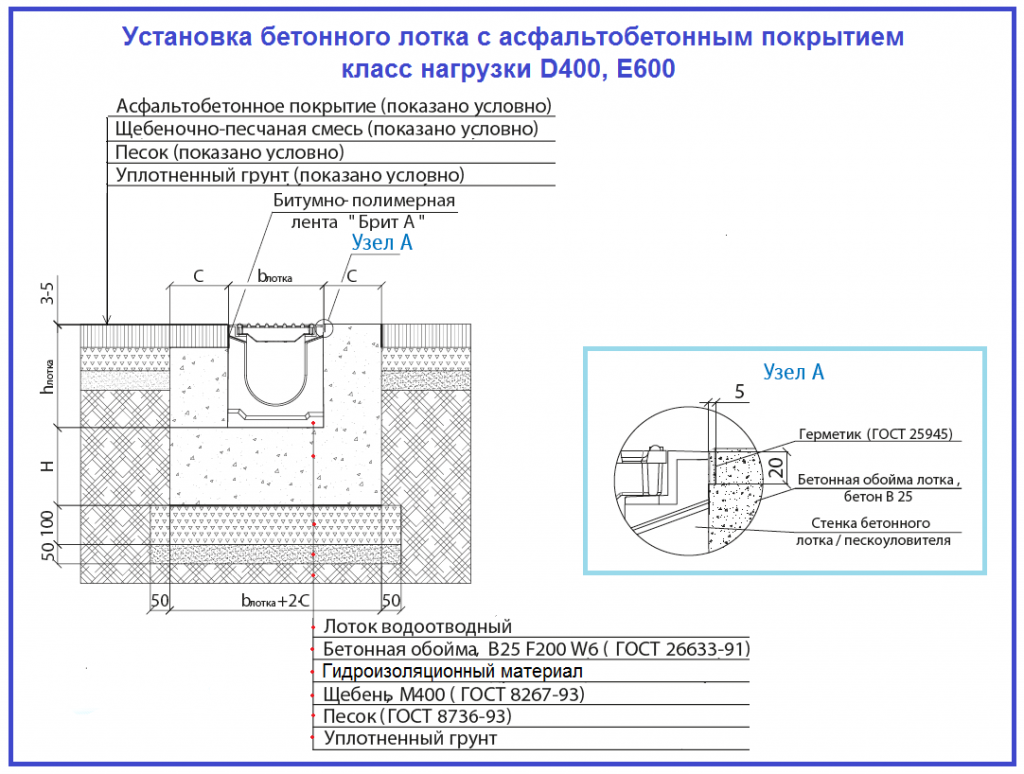

Если устройство лотка проводится с помощью сборных бетонных блоков, тогда последние детали изготавливаются на месте проводимых работ. Первоначально потребуется очистить внутреннюю поверхность трубы, заранее покрыв ее защитным материалом (битумно-резиновой мастикой либо прочим материалом, которому свойственно сцепление с металлом).

Типы сборных асфальтобетонных лотков.

Укладка каждого бетонного блока на материал с битумной основой проводится ручным методом. При этом битумная эмульсия должна находиться в холодном состоянии. В местах болтовых соединений используются невысокие блоки. Как правило, устройство монолитных бетонных конструкций состоит из следующих этапов:

1. Очистка поверхности трубы.
2. Укладка лотка.
3. Уплотнение бетона по ширине лотка.

Уплотняется бетон с помощью металлической виброрейки. Возможно применять виброплощадки с рабочей цилиндрической поверхностью.

Устройство монолитных и сборных лотков не бетонного типа предусматривает изготовление блоков в заводских условиях с помощью специального оборудования. Первоначально потребуется обработать защитный слой катионной битумной эмульсией либо горячим битумом. Специалисты рекомендуют использовать битумную эмульсию, так как ее можно применять в холодном состоянии. В любом случае длина обрабатываемой полосы при монтаже блоков не должна быть больше 50 см.

Устройство бетонных блоков предусматривает их укладку на ранее обработанное основание ручным методом в противоположном направлении подачи данных изделий. Если асфальтобетонные блоки укладываются в трубах на строительном участке, тогда этот материал устанавливается сразу в двух направлениях от середины к торцам секции либо трубы. В местах соединения болтов монтируются сборные детали небольшой высоты.

Если предусмотрено устройство сборного лотка, тогда блоки доставлять к строительной площадке следует в специальных контейнерах с обустроенными полками. Изготавливаются они из гофрированных плоских листов. Укладывать блоки на полки можно в два ряда. При этом второй ряд укладывается плоской поверхностью вниз. Не допускается устройство блоков друг на друга в количестве больше четырех штук.

После завершения укладки бетонного лотка его поверхность обрабатывается специальной битумной эмульсией. Устройство лотка сборного типа считается завершенным тогда, когда битумная эмульсия полностью распадется. При этом поверхность данного материала становится гладкой, а цвет – черным.

В трубах перед монтажными работами применяется полимерная мастика холодного состояния либо битумно-бутилкаучуковая мастика горячего состояния. Перед нанесением данных веществ поверхность трубы рекомендуется очистить. Если используется мастика УТ-38Г, тогда потребуется следующий агрегат – С-562. Наносится данное вещество небольшим слоем толщиной в 2 мм. Для этого применяется форсунка. Для нанесения бутимно-бутилкаучуковой мастики МББГ-70 рекомендуется использовать соответствующую передвижную битумную установку. В противном случае применяется кисточка.

Установка и монтаж

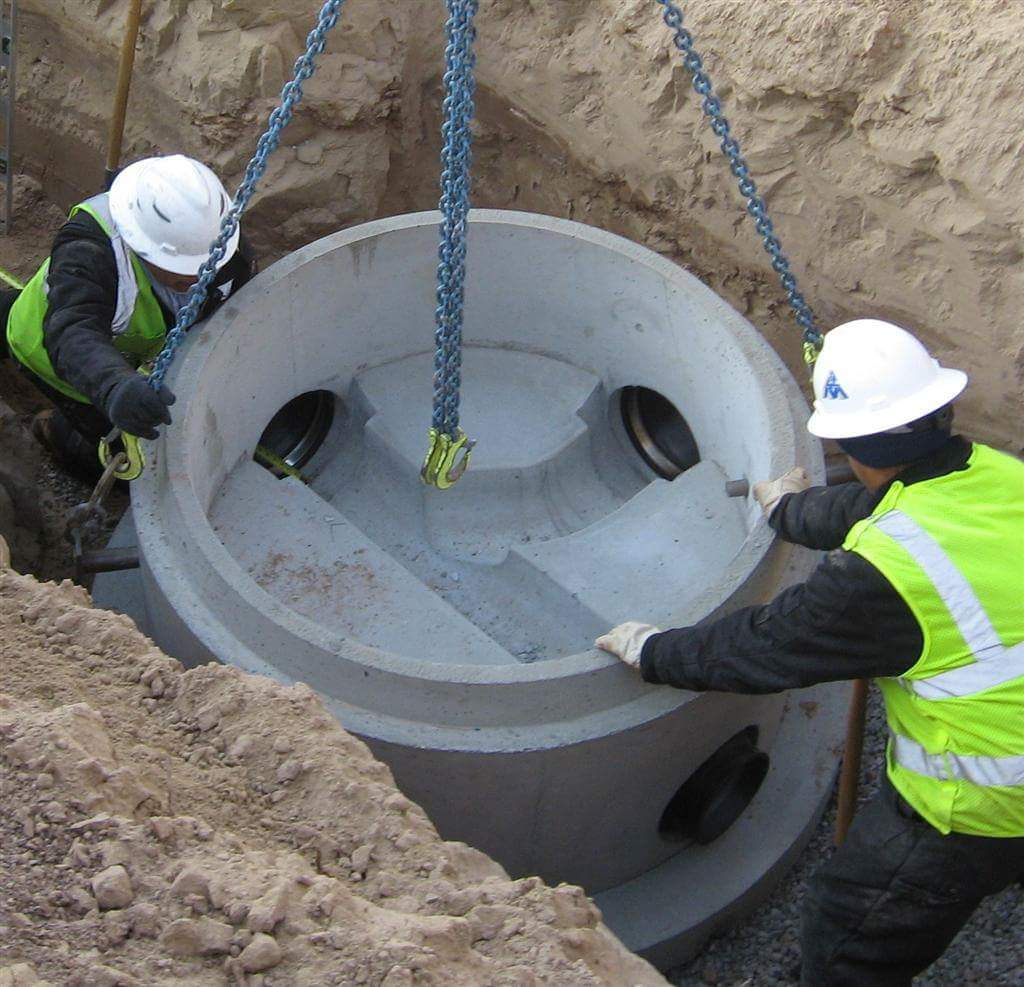

При правильной установке вероятность поломки ливневого водоотвода на основе бетонных лотков практически невозможна. Кратко, монтаж дренажных лотков выполняется следующими этапами:

1. Разработка грунта в траншеях.
2. Крепление стенок траншей деревянными щитами и снятие крепления.
3. Устройство щебеночной подготовки под укладку лотков.
4. Обмазочная гидроизоляция лотков
5. Укладка блоков железобетонного лотка краном дрезины.
6. Заделка стыков лотков паклей.
7. Заливка стыков цементным раствором.
8. Засыпка пазух траншей песком.

Примеры поставок лотков ЭнергоМонолит

Каталог дренажных лотков. Видео.

Линейный водоотвод из лотков

Установка водоотводных лотков выглядит таким образом:

1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны, достаточно использовать колья и бечевку.
2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
3. Определив диаметр, можно приступать к выбору самих лотков и их размеров.
4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

Заключение
Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, участок будет защищен от воздействия излишней влаги. При необходимости можно устанавливать водоотводные лотки своими руками, созданная конструкция ни в чем не уступит работе специалистов.

Подготовка к установке

Подготовительные работы проводятся в несколько этапов. Чтобы выполнить установку, нужно сделать следующее:

• Разработать проектную документацию. В ней подробно представлена информация об особенностях конструкции, месте расположения трассы.
• Местность разбивается на зоны в соответствии с подготовленным проектом.
• Подготовка компонентов монтируемой трассы, инструмента и спецтехники при необходимости.

После выполнения перечисленных работ можно приступать непосредственно к монтажу конструкций и коммуникаций внутри них. Необходимо, чтобы установка была выполнена в оговоренные сроки в соответствии с установленными нормами.

Лучшее руководство по установке кабельных лотков в 2022 году

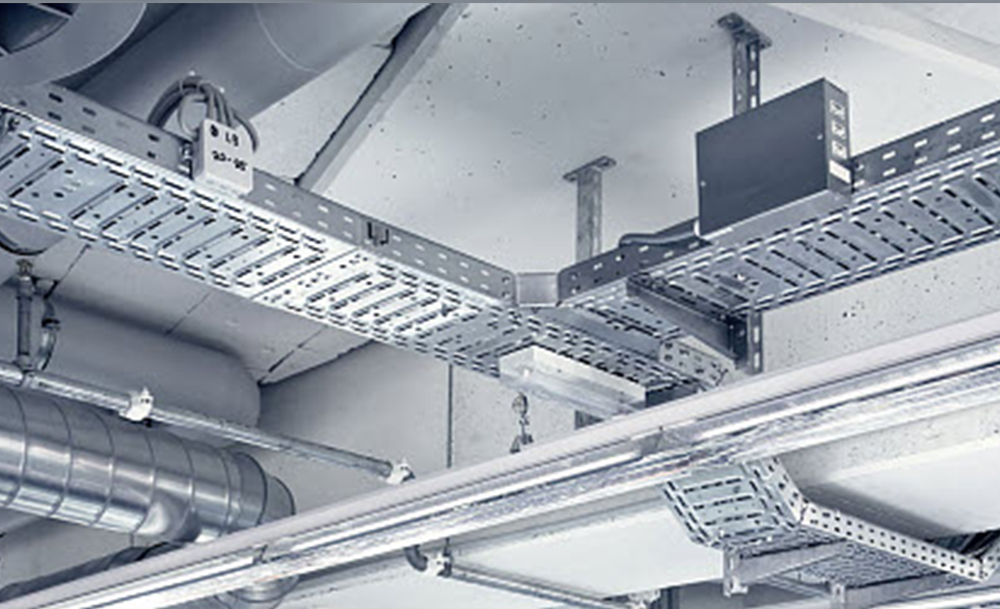

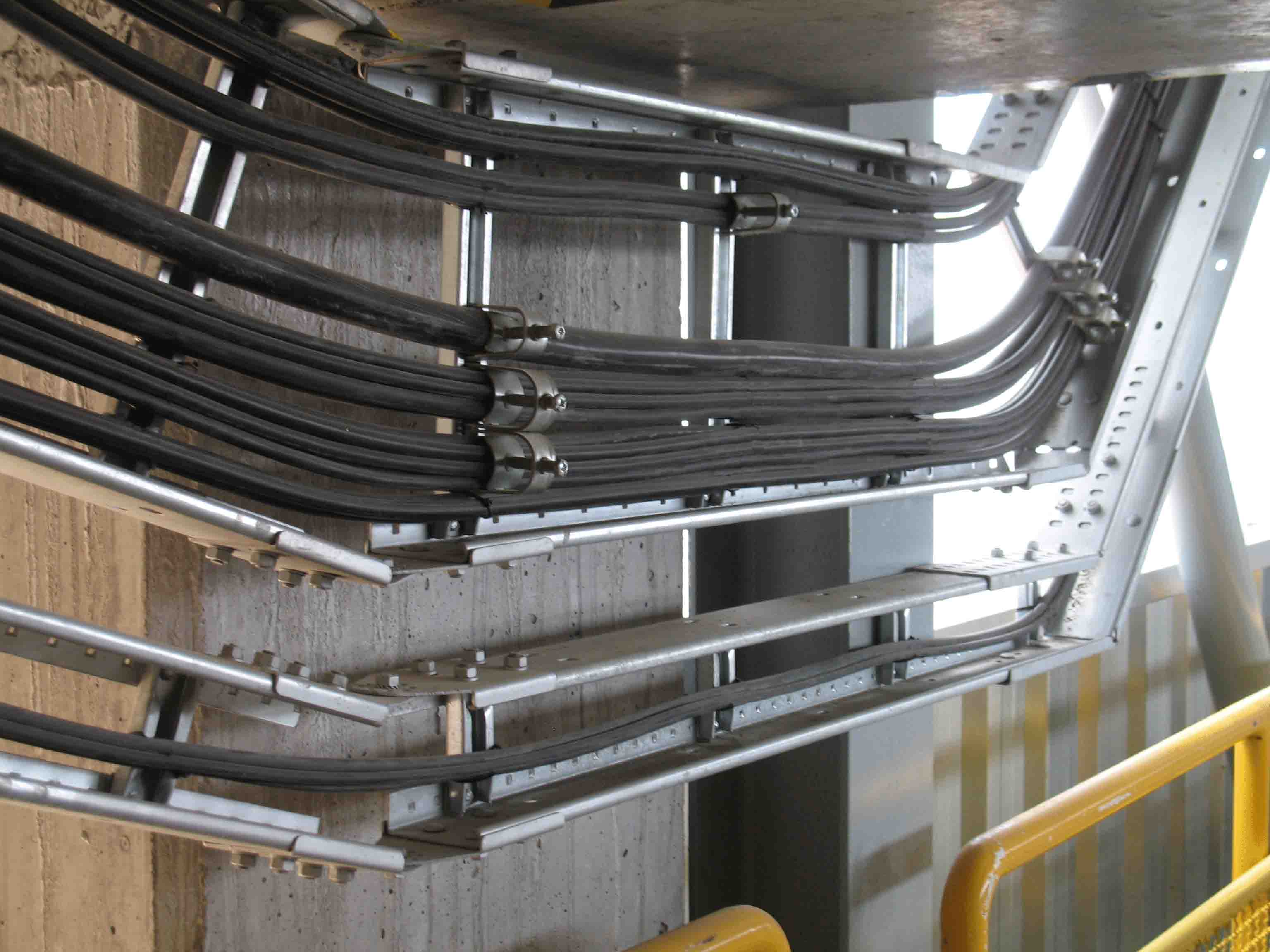

Системы кабельных лотков спроектированы так, чтобы их можно было легко установить и использовать для силовых, коммуникационных и сигнальных кабелей в различных приложениях.

При правильной установке кабельные лотки предотвращают повреждение кабелей и структурную целостность помещения. Будучи правильно установленными и спроектированными, кабельные лотки также обеспечивают безопасную и надежную рабочую среду для работников в любом приложении.

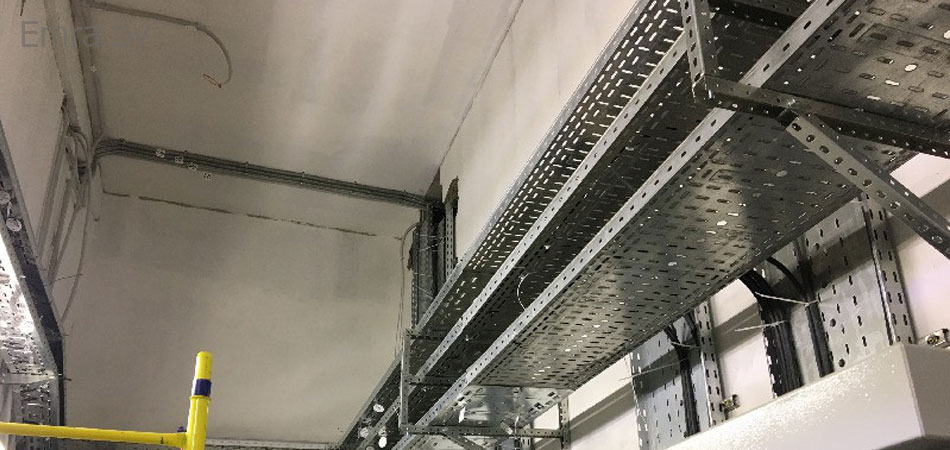

В этом посте мы вместе узнаем, как установить кабельный лоток на месте.

Во-первых, нам необходимо иметь утвержденный рабочий чертеж, на котором будет указана трасса кабельного лотка, его размеры, высота установки, система поддержки, количество слоев этих лотков и тип систем, которые эти лотки будут обслуживать.

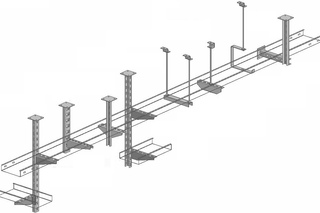

В нашем сегодняшнем примере у нас будет двухуровневая поддержка. Нижний слой будет сплошным нижним кабельным лотком для электрических цепей 150×100 мм, а верхний слой будет корзиночным лотком для структурированной кабельной системы 150×100 мм.

Вы должны знать, что мы должны поддерживать вертикальное пространство между лотком корзины и кабельным стволом с минимальным расстоянием 30 см.

Это потому, что нам нужно избегать любых помех между электрическими волнами и телекоммуникационными сигналами.

Следующим шагом является проверка координационных чертежей вашего проекта на месте установки.

Нам необходимо убедиться, что кабельные лотки не пересекаются с другими коммуникациями, такими как воздуховоды ОВиК, трубы пожаротушения, дренажные системы и т. д.

Если мы обнаружим какое-либо несоответствие, мы проведем координационную встречу с ответственным инженером для решения проблемы перед началом работы.

Каждый инженер должен принести чертежи своих систем и проверить, как избежать этого конфликта на месте.

Давайте рассмотрим отсутствие конфликтов на месте, и чертежи в порядке, поэтому вы можете поручить своей команде продолжить процесс установки.

Но прежде чем начнется процесс установки, вам необходимо проверить наличие этих материалов в магазине вашего проекта.

Если они есть в наличии и одобрены инспектором проекта, необходимо их выдать из магазина и отправить в рабочую зону в проекте.

Кроме того, мы должны убедиться, что у нас есть все необходимые ручные и электрические инструменты для идеального выполнения работы.

Эти материалы можно разделить на две категории:

• A- Расходные материалы.
• B- Постоянные материалы

Итак, теперь я кратко опишу различные необходимые инструменты и различные категории материалов.

I-Инструменты:

Нам понадобятся ручные и электрические инструменты для завершения установки системы поддержки.

К этим ручным инструментам можно отнести следующее:

01- Измерительная лента: Она понадобится нам для измерения длины или высоты, необходимой длины для резки каналов или резьбовых стержней или высоты, необходимой для установки системы поддержки. кабельных лотков.

Проверьте это на Amazon

02- Молоток: Он понадобится нам для установки вставного анкера или unifix в отверстие с помощью пробойника.

Проверьте это на Amazon

03- Пробойник: Мы будем использовать его, чтобы убедиться, что unifix или вставной анкер полностью соответствует отверстию в бетонной плите.

Проверьте на Amazon

04- Металлический напильник: Он понадобится нам для опиливания острых краев после резки.

Проверьте это на Amazon

05- Меловая линия или линия Дори: Мы будем использовать ее для создания прямой линии для маршрута системы поддержки лотков.

Проверьте это на Amazon

06- Перманентный маркер: Мы будем использовать его, чтобы отметить расположение отверстий и сделать отметки на резьбовых стержнях и канале Unistrut для необходимой длины для резки.

Проверьте это на Amazon

07- Захват тисков: Мы будем использовать его, чтобы поймать резьбовой стержень и повернуть его, чтобы убедиться, что он полностью вставлен в вставной анкер.

Проверьте это на Amazon

08- Гаечный ключ: Мы будем использовать его, чтобы вращать и затягивать шестигранную гайку с ее резьбовым стержнем.

Проверьте это на Amazon

09- Стальные или алюминиевые леса: Мы будем использовать это для работы на высоком уровне.

Проверьте это на Amazon

10- Сверло по бетону: Размер этого сверла будет зависеть от размера вставного анкера. Если внутренний диаметр вставного анкера составляет 10 мм, а внешний диаметр резьбового стержня составляет 10 мм, сверло по бетону будет иметь диаметр 12 мм.

Проверьте это на Amazon

11- Пробойник для выбивных отверстий: Мы будем использовать его, чтобы сделать отверстие в кабельном стволе, чтобы подсоединить вытяжную коробку для каждой цепи, которая будет протягиваться внутрь.

Проверьте это на Amazon

12- Отвес: Мы будем использовать его для переноса маркировки на полы, чтобы она была типичной на потолке бетонной плиты.

Проверьте это на Amazon

13- Спиртовой уровень: Мы будем использовать его для проверки выравнивания установки поддержки, чтобы убедиться, что она полностью горизонтальна без какого-либо уклона.

Проверьте на Amazon

14- Отвертка: Мы будем использовать ее для затяжки различных винтов, например, винта, соединяющего кабельный канал с каналом Unistrut, или винта, соединяющего скобу кабельной корзины с пружинной гайкой.

Проверьте это на Amazon

И электроинструменты резюмируются следующим образом:

1- Комбинированный перфоратор: с питанием от батареи или от электричества. Он нам понадобится, чтобы просверлить места расположения отверстий для опорной системы.

2- Угловая шлифовальная машина в комплекте со стальным отрезным диском: Она понадобится нам для нарезки швеллера Unistrut и резьбовых стержней определенной длины в соответствии с требованиями на месте.

3- Crossline Combi Laser Machine: Нам понадобится, чтобы отметить, где нам нужно просверлить отверстия для системы поддержки.

Ниже приводится перечень ручных и электроинструментов, используемых для установки кабельных лотков на месте:

B- Расходные материалы:

01- Канал Unistrut: Нам нужно будет нести груз кабельной магистрали и корзины вместе с их кабелями и проводами.

02- Резьбовые стержни: они будут использоваться для крепления каналов Unistrut и их нагрузок.

03- Вставной анкер: используется для подвешивания резьбовых стержней вместе с их грузом.

04- Плоские шайбы и шестигранные гайки будут использоваться для обеспечения соединения готовой системы поддержки. Их размеры будут такими же, как у резьбового стержня.

05- Пружинная гайка или барашковая гайка: она будет использоваться для удержания кабельного ствола и корзины с каналом Unistrut.

06- Прижимной кронштейн: Мы будем использовать его для удержания корзины с пружинной гайкой, установленной внутри канала Unistrut.

07- Соединительная или тяговая коробка: мы прикрепим ее к кабельному стволу для профессионального соединения металлического канала с кабельным стволом.

08-Латунная втулка с наружной резьбой: мы будем использовать ее для соединения распределительной коробки с кабельным стволом.

09- Изолированная втулка: мы будем использовать ее для установки на конце латунной втулки, чтобы избежать острых краев при протягивании проводов внутри кабельного ствола.

10- Аэрозольная краска: мы будем использовать ее для маркировки кабельной магистрали внизу для лучшей идентификации, особенно если у нас есть несколько систем с разными кабельными магистралями, такими как система освещения, обычная система питания, ИБП и т. д.

C- Постоянные материалы

1- Кабельный лоток со сплошным дном или кабельный лоток с фитингами и аксессуарами.

2- Лоток для корзин, или иногда его называют кабельным лотком из проволочной сетки, в комплекте с фитингами и аксессуарами.

Теперь мы посмотрим, как шаг за шагом установить эту систему поддержки.

01- Технические специалисты определят маршрут лотков и размер системы поддержки в зависимости от ширины лотков.

02- На полу разметят маршрут прохождения лотков, затем определят места расположения системы поддержки лотков на полу, после чего перенесут эту разметку на софит плиты с помощью отвес или комбинированный лазерный станок с поперечной линией.

03- По ширине самого широкого кабельного лотка на той же опоре нарежут швеллер Униструта, а также нарежут резьбовые шпильки до необходимой длины для достижения монтажной высоты опоры с соблюдением дополнительного расстояния для любых модификаций позже.

04- Как я уже говорил в начале этого видео, верхний слой будет представлять собой лоток-корзину размером 150х100, а кабельный ствол на нижнем слое будет иметь такую ​​же ширину.

05- Например, если высота софита бетонной плиты составляет три метра, а кабельная магистраль, являющаяся нижним слоем, будет установлена ​​на высоте 2,1 метра, значит, ее расстояние от софита 300 см – 210 см = 90 см.

А так как высота канала Unistrut 2,1см, а нам нужно примерно 2 см резьбового стержня, чтобы вставить внутрь забивного анкера, то минимальная необходимая длина резьбового стержня составляет 2+90+2,1 почти равняется 95 см.

Но нам нужно добавить еще 10 см к общей длине резьбового стержня в качестве запаса прочности, чтобы техник перерезал резьбовой стержень на расстоянии 105см.

06- Так как ширина кабельной магистрали и корзинного лотка составляет 15 см, плюс нам нужно оставить около 3 см справа и слева от кабельной магистрали для правильного выравнивания, то общая длина канала Unistrut, по которому будет проходить кабель корзина и ствол кабеля будут 15+3+3= 21см.

07- После того, как техник отметил места расположения резьбовых стержней опорной системы, он начнет сверлить отверстия для установки забивного анкера.

08- Техник с помощью перфоратора с аккумуляторным питанием просверливает необходимые отверстия для установки вставного анкера.

09- После того, как техник просверлит множество отверстий, он установит забивной анкер и с помощью молотка с батарейным питанием убедится, что забивной анкер полностью войдет в бетонную плиту. Кроме того, вы можете использовать молоток с пробойником, чтобы выполнить ту же функцию.

10- Техники подготовят систему поддержки, так как у нас есть два уровня. Следовательно, они должны использовать два резьбовых стержня. Каждый из них будет 10 мм в соответствии с утвержденным графиком системы поддержки.

Также им необходимо использовать два канала Униструта. Для каждого резьбового стержня потребуется пять плоских шайб и пять шестигранных гаек. Их размер составляет 10 мм, такой же размер, как у резьбовых стержней, поэтому всего десять плоских шайб и десять шестигранных гаек.

11- Им потребуется вставить по одной пружинной гайке в каждый канал Unistrut, так что всего будет две пружинные гайки.

12- Как видите, устанавливаются плоские шайбы и шестигранные гайки.

13- Они будут вставлять резьбовые стержни внутрь вставных анкеров.

14- После этого техник с помощью тисков повернет резьбовой стержень внутри вставного анкера, чтобы убедиться, что он уже полностью вставлен.

15- После этого техник с помощью гаечного ключа затянет гайки в разных местах, на вставном анкере, над и под каналом Unistrut.

16- Они будут делать то же самое во всех точках системы поддержки.

17- После этого с помощью пружинных гаек зафиксируют кабельный ствол и корзину над соответствующим каналом Unistrut.

18- В конце распределительные коробки будут прикреплены к боковой стороне кабельного ствола, а для корзины будет использоваться скоба для соединения труб.

В заключение, если вы хотите узнать больше об установке кабельных лотков, вы можете получить дополнительную информацию, прочитав это описание метода, которое доступно по этой ссылке:

https://link.engalaxy.com/method-statement-trays

Имя

Фамилия

Страна

Выберите странуАфганистанАландские островаАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктидаАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанБагамыБахрейнБангладешБар badosБеларусьБелауБельгияБелизБенинБермудыБутанБоливияБонэйр, Синт-Эстатиус и СабаБосния и ГерцеговинаБотсванаОстров БувеБразилияБританская территория в Индийском океанеБританские Виргинские островаБрунейБолгарияБуркина-ФасоБурундиКамерунКанадаКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые острова (острова Килинг)C оломбияКоморыКонго (Браззавиль)Конго (Киншаса) )Острова КукаКоста-РикаХорватияКубаКюрасаоКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтар ГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаГаити Остров Херд и острова МакдональдГондурасГонконгВенгрияИсландияИндияИндонезияИранИракИрландияОстров МэнИзраильИталияКот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКосовоКувейтКыргызская Республика zstanЛаосЛатвияЛиванЛесотоЛиберияЛивияЛихтенштейнЛитваЛюксембургСАР Макао, КитайМакедонияМадагаскарМалавиМалайзияМальдивыМалиМальтаМаршалловы островаМартиникаМавританияМаврикийМайоттаМексикаМикронезияМолдоваМонакоМонголияЧерногорияМонтсерратМароккоМозамбикМьянмаНамибия НауруНепалНидерландыНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверная КореяСеверные Марианские островаНорвегияОманПакистанПалестинская территорияПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссияРуандаСан-Томе и Принсипи Сен-БартелемиСент-ХеленаСент-Китс и НевисСент-ЛюсияСент-Мартин (голландский часть)Сен-Мартен (французская часть)Сен-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия/Сандвичевы островаЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияSy рияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыСоединенное Королевство (Великобритания)Соединенные Штаты (США)Соединенные Штаты Штаты (США) Малые отдаленные островаВиргинские острова США (США)УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Ваш номер мобильного телефона WhatsApp

Предпочтительный язык для общения

Английский

Арабский

Оба

Хотите что-нибудь добавить?

https://urcoursez. com

Вас также может заинтересовать…

Типовые детали установки и системы поддержки кабельного лотка

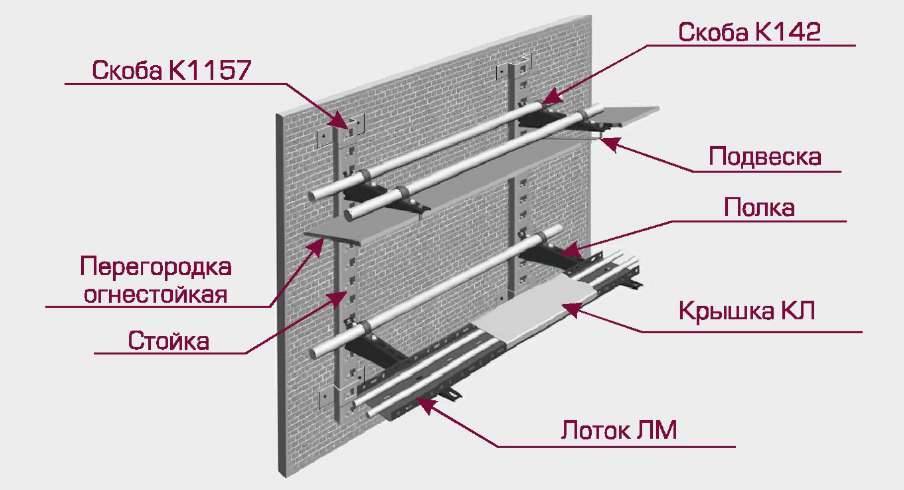

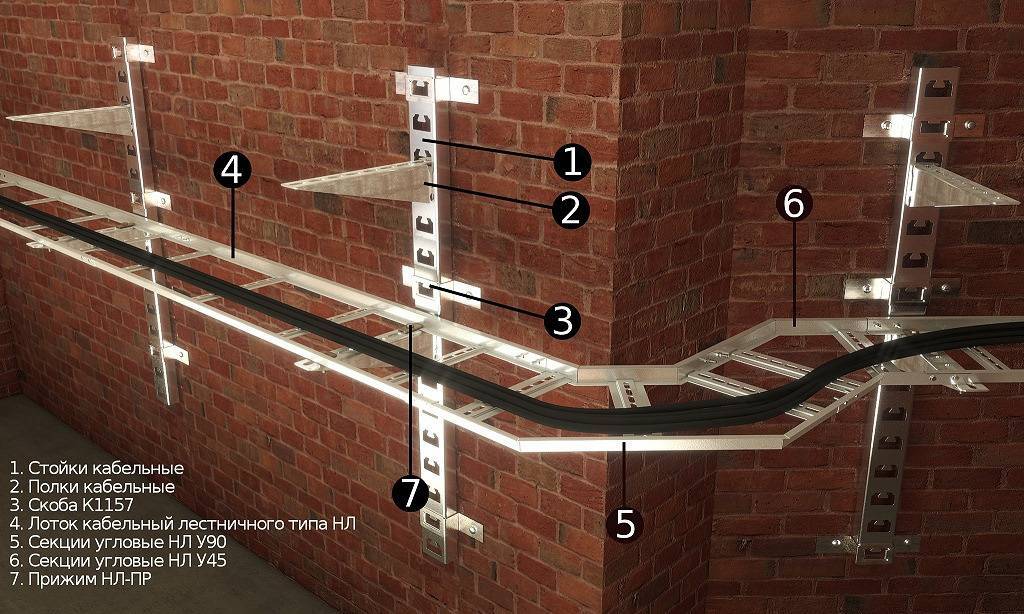

На приведенном ниже рисунке показано, как установить кабельный лоток и его систему поддержки. Этот чертеж системы поддержки кабельного лотка имеет изометрический вид и вид в поперечном сечении. Ниже приведены шаги, которые необходимо выполнить для прокладки кабелей на настенном кабельном лотке:

1. Установите опору кабельного лотка, используя предварительно изготовленный фланец или канал GI. Размер, длина и интервалы опор должны соответствовать спецификации, стандартам, количеству кабелей и размеру кабеля.
2. Закрепите кабельный лоток, как показано на рисунке.
3. Проложите кабель, соблюдая расчетное расстояние.
4. Свяжите кабель кабельной стяжкой и пометьте кабели, как требуется.

На приведенном ниже рисунке показано поперечное сечение настенного кабельного лотка и его поддерживающей системы. На этом чертеже перфорированный кабельный лоток привинчен к опорному кронштейну кабельного лотка.

Типовые детали спецификаций для установки кабельных лотков

Кабельный лоток должен быть разрезан только по линии из простого металла (не через перфорацию). Все кромки реза должны быть подготовлены и обработаны в соответствии с исходной отделкой металла. Если при изготовлении, а также на оцинкованном поддоне использовалась сварка, для этой обработки должна использоваться краска с высоким содержанием цинка.

Отверстия, прорезанные в кабельном лотке для прохода кабелей с покрытием из ПВХ, должны быть снабжены втулками или альтернативно заглушены и/или облицованы кабельным лотком 853/11 для предотвращения повреждения покрытия из ПВХ. Кабельный лоток должен быть изготовлен из перфорированной низкоуглеродистой стали и иметь горячеоцинкованное покрытие.

Кабельные лотки должны иметь следующие размеры:

Отводы и тройники должны быть изготовлены из того же материала, отделки и толщины, что и прямые лотки.

Кабельные лотки должны поддерживаться скобами из мягкой стали с гальваническим покрытием с регулярными интервалами не более 1,2 мм и на расстоянии 255 мм от изгибов и тройников. Для установки и соединения лотков следует использовать стальные кровельные болты и гайки с грибовидной головкой. Кронштейны кабельного лотка должны иметь достаточную глубину, чтобы обеспечить доступ к задней части лотка для легкой установки креплений седлового типа из ПВХ.

Все кабели должны крепиться к кабельным лоткам с помощью покрытых ПВХ медных опор с двумя винтовыми креплениями или металлической ленты с покрытием из ПВХ с помощью коррозионностойких винтов с полукруглой головкой и гаек. Хвостовики винтов должны выступать за пределы гайки более чем на три витка резьбы. В качестве альтернативы для рассмотрения могут быть предложены специально изготовленные устройства для фиксации кабеля. Горизонтальный и вертикальный зазоры между кабелями должны быть такими, чтобы не было необходимости в снижении номинальных характеристик.
