Технология и правила монтажа кабельных лотков

Кабельными лотками называют изделия из бетона или железобетона, используемые в электромонтажных работах. В такие лотки закладывают кабельные трассы, причем двумя способами – под землей и над. Функция изделия – обеспечение защиты проложенных кабелей от внешних воздействий. Через специальный лоток легче следить за их состоянием и, если нужно, сделать замену. С помощью бетонных кабельных лотков организуют электроснабжение для разных объектов: производств, складов, магазинов, зданий администрации и т.д.

Оглавление

Разновидности

Монтажные работы

Выбор схемы

Подготовительные работы

Монтаж кабельных лотков

Разновидности

Наиболее востребованные типы:

• УБК-1А, 2А. Имеют П-образную форму и отверстия для естественного или искусственного удаления воды;
• УБК-5А. Изделия прямоугольной формы, которыми накрывают лотки. Если с кабельной продукцией что-либо случилось, появилась необходимость в ремонте, крышка легко снимается обеспечивая тем самым доступ;
• УБК-9А. Особенность этого вида сводится к наличию трех отверстий;
• БК-11А, 12А. Это бруски, имеющие форму трапеций, используемые в качестве основы для быстрого монтажа кабельных лотков.

Сырьем для изготовления изделий служит тяжелый бетон, обеспечивающий прочность, надежность и долговечность конструкции.

Монтажные работы

На объект доставляют основание из бетона и крышку – комплект. В лотки, сделанные из железобетона, укладывают кабели, напряжение которых не превышает отметку в 1000 В. В ходе установочных работ обязательно придерживаются ПУЭ и СНиП 3.05.06-85. Тонкости монтажа:

• лотки закладывают на глубину не более двух метров от уровня поверхности;
• бывает, кабельные линии пересекаются с другими коммуникациями инженерного типа. В таких ситуациях обязательно соблюдение дистанций;
• основание не заполняют более чем на 50% от всего объема. Это необходимо, чтобы кабели не перегревались во время работы;
• нередко кабельные линии укладывают пучками, но здесь есть пару ограничений – в пучке должно быть не больше 12 проводов, а его предельный диаметр – до 100 мм;
• если участок прямой и горизонтальный, фиксация кабелей к лотку необязательна.

На какие этапы делятся работы:

• выбирают предпочтительную схему установки;
• подготовительные работы;
• непосредственно монтаж.

Выбор схемы

Подходящая схема зависит от того, на каком покрытии будут выполняться работы:

• асфальт. Под лотком формируют бетонную стяжку толщиной от 150 мм;
• бетон. Аналогично, как и в случае с асфальтным покрытием;
• плитка. Стяжка должна быть толщиной минимум 100 мм.

Подготовительные работы

Это ряд мероприятий, в ходе которых:

• разрабатывают проектную документацию, в которую закладывают все данные касаемо конструкции объекта и месте его нахождения;
• разбивают местность, опираясь на сведения из проектной документации;
• подготавливают элементы системы. В некоторых случаях может быть необходимость в применении спецтехники.

Монтаж кабельных лотков

Кабельные лотки устанавливают в несколько этапов:

1. Для начала определяют, где будет размещен лотковый канал (геодезические работы).
2. Сверяют план на местности с подготовленными чертежами, проверяют пересечения с прочими коммуникациями.
3. Подготавливают траншеи, куда будут укладываться изделия.
4. Монтируют основания и крышки.
5. Обрабатывают бетонные поверхности составами, уберегающими от воздействия влаги.
6. Засыпают котлован.

Монтаж кабельных ЖБИ лотков: требования, СНИП, инструкции

Лотки для прокладывания кабеля – железобетонные или бетонные конструкции, которые применяются для налаживания электрических коммуникаций. Они используются при создании трасс для кабеля на поверхности земли и в грунте. Лотки защищают электрические коммуникации от неблагоприятных внешних воздействий.

Конструкции позволяют контролировать состояние кабелей внутри трассы, проводить их замену при возникновении поломок. ЖБИ применяются при обустройстве объектов электроснабжения в промышленности, на складских и административных объектах, в магазинах и т. д.

Виды лотков для прокладывания кабеля

В зависимости от условий эксплуатации используются разные конструкции. Они отличаются размером, техническими характеристиками. Выпускаются следующие виды лотков для прокладывания электрических коммуникаций:

• УБК-1А и 2А. Это конструкции с поперечным сечением в виде буквы П. В них предусмотрены дренажные отверстия.
• УБК-5А. Это прямоугольные изделия, выполняющие функцию крышки лотков. Если возникнет необходимость выполнить обслуживание трассы и получить доступ к электрическим кабелям внутри каналов, их открывают для проведения ремонта.
• УБК-9А. Это конструкции, в которых предусмотрено наличие 3 отверстий.
• БК-11А и 12А. Это бруски, изготовленные в виде трапеций. Они предназначены для создания основы в ходе оперативного монтажа трасс из ЖБИ.

Лотки и дополнительные компоненты производятся из тяжелого бетона. Они характеризуются высокой прочностью и надежностью. Срок эксплуатации конструкций большой.

Особенности установки лотков из железобетона

Конструкции состоят из основания и крышки. Они применяются при прокладывании высоковольтных трасс. Предельное напряжение кабелей не должно быть больше 1000 В. Установка выполняется на основе требований СНиП 3.05.06-85 и ПУЭ. При монтаже руководствуются следующими основными правилами:

• Железобетонные изделия не должны находиться ниже 2 м относительно уровня пола.
• Если трасса пересекается с местами прокладывания других коммуникаций, нужно соблюдать установленные дистанции.
• Основание не должно быть заполнено больше, чем на 50% относительно показателя его объема. Это необходимо, чтобы электрические кабели не перегревались при работе.
• Если предполагается укладка линий, состоящих из нескольких кабелей, в пучок не должно входить больше 12 электрических линий. Общий диаметр коммуникаций, связанных вместе, не должен превышать 10 см.

Если участок прямой и горизонтальный, коммуникации можно не фиксировать внутри лотков.

Инструкция установки кабельных лотков из железобетона

Монтаж конструкций из железобетона для прокладки кабеля проводится в несколько этапов:

• Выбирается схема установки.
• Проводится подготовка к монтажу.
• Выполняется процедура установки.

При выборе монтажной схемы учитывается материал покрытия, на котором планируется провести трассу. Если лоток устанавливается на асфальт или бетон, под ним обустраивается стяжка толщиной минимум 15 см. Для плиточного покрытия нужно заливать слой бетона минимум 10 см.

Подготовка к установке

Подготовительные работы проводятся в несколько этапов. Чтобы выполнить установку, нужно сделать следующее:

• Разработать проектную документацию. В ней подробно представлена информация об особенностях конструкции, месте расположения трассы.
• Местность разбивается на зоны в соответствии с подготовленным проектом.
• Подготовка компонентов монтируемой трассы, инструмента и спецтехники при необходимости.

После выполнения перечисленных работ можно приступать непосредственно к монтажу конструкций и коммуникаций внутри них. Необходимо, чтобы установка была выполнена в оговоренные сроки в соответствии с установленными нормами.

Проведение монтажных работ

Установка проводится по установленной схеме. Работы выполняются поэтапно по утвержденной технологии. В перечень входит ряд действий:

• Проведение геодезических работ, определение местоположения каналов из железобетонных лотков.
• Разметки, выполненные на местности, сверяются с чертежами. Проверяется пересечение лотковых трасс с другими коммуникациями, проходящими на участке.
• Выполняются работы по обустройству траншеи для укладки канала.
• Проводится укладка основания лотка и его крышки.

После укладки трассы проводится еще несколько обязательных процедур. Чтобы продлить срок эксплуатации железобетонных изделий, их покрывают слоем гидроизоляции. Для этого используют жидкие составы, которые наносят на внешние поверхности лотков.

Когда гидроизоляция высыхает, котлован засыпают грунтом. При необходимости выполнения обслуживания коммуникаций их раскапывают и поднимают крышку.

– PAKTECHPOINT

Эта статья посвящена установке кабельного лотка в соответствии с международными стандартами NEMA VE1, NEMA VE2 и ARAMCO.

1. Все кабельные лотки и аксессуары, полученные на объекте, должны быть проверены, обработаны и сохранены после получения в соответствии с Процедурой проекта по контролю материалов.

2. Проверки должны проводиться подрядчиком по электротехнике, инспектором по контролю качества электрооборудования и представителем компании в соответствии с планом инспекций и испытаний (ITP).

3. Кабельные лотки и крышки для электрических и контрольно-измерительных кабелей должны быть изготовлены из углеродистой стали, оцинкованной методом горячего погружения, в соответствии с требованиями проекта.

4. Установка кабельного лотка должна быть самонесущей с широким фланцем (48 мм или 72 мм или 100 мм) в соответствии с поперечным сечением кабеля.

5. Установка кабельных лотков предпочтительно должна производиться горизонтально в зданиях или эксплуатационных сооружениях. Лоток должен проходить, насколько это возможно, под настилом и дорожками. Только в особых случаях кабельные лотки должны устанавливаться вертикально или на ребро. На вертикальных кабельных лотках и на ребристых – горизонтальных кабельных лотках каждый кабель закрепляется полосами из нержавеющей стали шириной 20 мм (по две на метр). На горизонтальных кабельных лотках уложенные плоские кабели закрепляют группами (одно крепление на каждые два-три метра). На трубных эстакадах кабельный лоток должен проходить по самому верхнему уровню (уровням).

6. Кабельные лотки крепятся к стандартным стальным профилям, привариваются к стальным конструкциям или крепятся к бетонным конструкциям с помощью самонарезающих дюбелей. Расстояние между точками крепления и расстоянием между опорами кабельных лотков должно быть не более трех метров для лотков лестничного типа и не более двух метров для перфорированных лотков, чтобы избежать деформации кабельных лотков.

7. Установка кабельного лотка должна быть рассчитана на нагрузку 100 кг/м. Все кабельные лотки должны быть перфорированными или лестничными, чтобы избежать задержки воды и обеспечить крепление кабелей.

8. Кабельные лотки должны быть снабжены крышками, если существует высокий риск механического повреждения во время нормальной эксплуатации или периодов технического обслуживания. Изготовление покрытия должно быть таким же, как и у самих кабельных лотков, и оно должно быть закреплено на кабельных лотках с помощью соответствующих зажимов, рекомендованных изготовителем/поставщиком кабельного лотка, и соответствовать требуемой спецификации проекта.

9. Количество одножильных или многожильных кабелей с номинальным напряжением 11 кВ, 6,6 кВ, 1 кВ или менее в кабельных лотках должно включать 20% дополнительного пространства для будущего расширения.

10. Отдельные стеллажи/лотки должны быть установлены для следующих электрических систем, обычно расположенных сверху вниз.
a.) Кабели высокого и среднего напряжения
b.) Силовые, осветительные и контрольные кабели низкого напряжения для неинструментальных кабелей
c.) Инструментальные кабели (электронные и сигнальные кабели)
d.) Телекоммуникационные кабели

Система кабельных лотков должна быть устанавливается в соответствии со спецификацией проекта, инструкцией производителя и указанными стандартными деталями установки.
Найдите место, где должен быть установлен кабельный лоток, в соответствии с чертежами, выпущенными для строительства (IFC).

Подготовьте необходимые инструменты и материалы для установки кабельного лотка. Осмотрите инструменты на предмет надлежащего рабочего состояния.
Установите опоры кабельного лотка для устойчивости кабельного лотка.

Обеспечьте достаточное пространство для кабельного лотка, чтобы обеспечить достаточный доступ для установки и обслуживания кабеля.

Убедитесь, что кабельные лотки открыты и доступны для установки.

Секции кабельных лотков, фитинги и соединенные кабельные каналы должны быть соединены с помощью болтовых механических соединителей или соединительных перемычек.

Процедура испытаний кабельного лотка

Метод испытаний должен проводиться для минимальных требований к установке системы кабельных лотков, применяемых следующим образом:

• Испытание установки кабельного лотка
• Подтверждение соответствия материалов спецификациям и чертежам, выпущенным для строительства (IFC).
• Визуальный осмотр отделки/покрытия и проверка размеров ширины кабельного лотка, расстояния между перекладинами, высоты и длины участка.
• Убедитесь, что все распорки и опоры соответствуют весу лотка и кабелей в соответствии с подробными чертежами.
• Осмотрите установленные опоры, чтобы убедиться, что они выровнены и выровнены по вертикали, а вся сборка является жесткой.
• Убедитесь, что компенсаторы или соединители установлены правильно.
• Проверка установки кабельного лотка, если она не конфликтует с другими службами или оборудованием.
• Если опоры прикручены к конструкционной стали, убедитесь, что все болты, гайки и т. д. правильно установлены и надежно закреплены.
• Прижимные зажимы должны быть правильно установлены и закреплены в требуемых местах.
• Убедитесь, что нет острых краев и заусенцев, которые могут порезать или повредить кабели.
• Все системы металлических кабельных лотков должны быть склеены через каждые 25 м длины. Соединительные пластины или соединительные перемычки должны использоваться с каждой секцией и поперек каждого соединения лотка для обеспечения электрической непрерывности.
Перемычки заземления
• проверены на правильность соединения и соединены с основной заземляющей сеткой.

1.   ПРОВЕРЬТЕ РАЗМЕРЫ, МАТЕРИАЛЫ И ПРИНАДЛЕЖНОСТИ В СООТВЕТСТВИИ С ВЫДАННЫМИ ДЛЯ СТРОИТЕЛЬНЫХ (IFC) ЧЕРТЕЖАМИ И ТРЕБОВАНИЯМИ ПРОЕКТНЫХ СПЕЦИФИКАЦИЙ.
2.   ПРОВЕРЬТЕ, ЧТО ФИТИНГИ, ИЗГИБЫ И ОПОРЫ УСТАНОВЛЕНЫ ПРАВИЛЬНО В СООТВЕТСТВИИ С ЧЕРТЕЖАМИ/ТЕХНИЧЕСКИМИ УСЛОВИЯМИ.
3. ПРОВЕРЬТЕ ПРАВИЛЬНОЕ РАССТОЯНИЕ ОПОР И ЗАЗОРЫ ОТ ДРУГИХ КОНСТРУКЦИЙ/ОБОРУДОВАНИЯ КАБЕЛЬНОГО ЛОТКА/ЛЕСТНИЦЫ.
4. ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ПРОКЛАДКИ КАБЕЛЬНОГО ЛОТКА/ЛЕСТНИЦЫ В СООТВЕТСТВИИ С КОНСТРУКЦИОННЫМИ ЧЕРТЕЖАМИ.
5. ПРОВЕРЬТЕ, ЧТО СОЕДИНИТЕЛЬНАЯ ПЕРЕМЫЧКА И КРЫШКА БЫЛИ УСТАНОВЛЕНЫ ДОЛЖНЫМ ОБРАЗОМ.
6. УБЕДИТЕСЬ В ОТСУТСТВИИ ОСТРЫХ КРАЯ И ЗАУШЕНИЙ, КОТОРЫЕ МОГУТ ПОРЕЗАТЬ ИЛИ ПОВРЕДИТЬ КАБЕЛИ.
6. ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ К ГЛАВНОЙ СЕТИ И НЕПРЕРЫВНОСТЬ КАБЕЛЬНОГО ЛОТКА/ЛЕСТНИЦЫ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ.
7. ПРОВЕРЬТЕ УСТАНОВКУ КАБЕЛЬНОГО ЛОТКА/ЛЕСТНИЦЫ ПОЛНОСТЬЮ.

IEC 61537 – Системы кабельных лотков для прокладки кабелей.

IEC 60164 – Рекомендации в области величин и единиц, используемых в электроэнергии

Применимые стандарты IEC (или CENELEC)

NEMA VE-1 –  Стандарт установки кабельного лотка

Теги для блога:

      установка кабельного лотка,кабельный лоток,размеры кабельного лотка,кабельная стойка,стандарты установки кабельного лотка,кабельный желоб,лестничный лоток,наружный кабельный лоток,системы кабельных лотков,пластиковый кабельный лоток, Лестничный кабельный лоток, типы кабельных лотков, электрический кабельный лоток, электромонтаж в формате pdf, электрический кабельный лоток, кабельный лоток из ПВХ, опора кабельного лотка, кронштейны кабельного лотка, металлический кабельный лоток, вешалки для кабельного лотка, кабельный лоток из стекловолокна, соединительный кабель, кабель лестничного типа лоток, электрический лоток, фитинги кабельного лотка, изгибы кабельного лотка, типы электрических кабелей pdf, кабельный лоток, расстояние между опорами кабельного лотка, формула расчета кабельного лотка, кабельный лоток с твердым дном, канальный кабельный лоток, заявление об электрическом методе, спецификация кабельного лотка, типы электрических проводов и кабелей pdf, расчет кабельного лотка, расстояние между опорами кабельного лотка, кабельный лоток gi, формула смещения кабельного лотка, типы кабелей связи, что такое кабельный лоток, руководство по изготовлению кабельного лотка, стенда кабельного лотка rd размеры, измерение резки кабельного лотка, nema ve2, как подключить осветительную арматуру с несколькими кабелями, электрическая изоляция, формула резки электрического кабельного лотка, размеры и типы кабельных лотков, формула кабельного лотка

Метод установки кабельного лотка (ЧАСТЬ 1)

← Метод установки системы HVAC (Часть 4)

Метод установки кабельного лотка (ЧАСТЬ 2) →

12 марта 2021 г. 7 комментариев

Этот метод объясняет процедуры или последовательность действий для безопасной установки и испытания кабельного лотка и его принадлежностей в соответствии со стандартной практикой и нормами.

• Оборудование, которое будет задействовано для установки кабельного лотка, будет
• Ящик для инструментов с отверткой, плоскогубцами, гаечным ключом, молотком
• Сверлильный станок с различными битами, шлифовальный и режущий станок
• Электрический тестер, тестер непрерывности, мультиметр
• Резак, Воздуходувка
• Выбивной дырокол и плоский напильник
• Краска для цинкования
• Маркер, измерительная лента, уровнемер / спиртовой уровень.
• Лестница / Леса / Мобильные леса
• Цепной блок и трубный ключ
• Переносные фонари
• Съемные баррикады

(3) Хранение и обращение с материалами: .

• В месте хранения не должно быть пыли и утечек / просачиваний воды.
• При загрузке/разгрузке и хранении Материала необходимо всегда следовать рекомендациям производителя.
• Материал и его аксессуары должны быть выгружены с осторожностью в специально отведенном месте Магазина (не роняйте прямо на землю), чтобы избежать каких-либо повреждений.
• Материалы должны храниться в сухом месте, защищенном от воды или атмосферных воздействий, и материал должен быть защищен путем покрытия материала брезентом.
• Материал будет штабелироваться / выгружаться в хранилище на надлежащей подставке на деревянном чердаке на плоской поверхности на достаточной высоте от земли.
• Если Материал отгружается в упаковках или на поддонах, каждая упаковка или поддон должны подниматься отдельно с помощью подходящего подъемного оборудования.
• Материал должен транспортироваться/перемещаться в оригинальной упаковке на участок.
• Материал следует визуально осмотреть на наличие повреждений, которые могли возникнуть во время транспортировки.
• При опускании материалов следует обращаться с ними осторожно и осторожно опускать их на землю. Их не следует опускать.

• Во избежание повреждения кабельного лотка никогда не вытаскивайте кабельный лоток из прицепа грузового автомобиля, привязывая цепь к нижней перекладине и вытягивая кабельный лоток из прицепа

• Если Материал признан дефектным, его не следует устанавливать, а кабель следует вернуть поставщику для замены.
Кабельный лоток
• и его принадлежности (предварительно оцинкованные, оцинкованные горячим способом) должны храниться в сухом, полностью закрытом/вентилируемом помещении.

• Проверка материала по его типу, размеру, марке
• Визуальный осмотр:
• Тип кабельного лотка
• Тип материала кабельного лотка
• Тип покрытия кабельного лотка
• Стандартная ширина кабельного лотка
• Стандартная длина кабельного лотка
• Толщина кабельного лотка
• Высота полки кабельных лотков
• Надлежащая покраска / Оцинковка и идентификационные номера кабельных лотков
• Проверка физических повреждений:
• Повреждение лотков и лестниц
• Повреждение оцинковки
• Фитинги и принадлежности собственного типа
• Испытание цинкования:
• Тест на однородность покрытия по толщине
• Электрическая целостность соединения
• ТУ не старше пяти лет с даты заказа на поставку должны быть рассмотрены для принятия. В противном случае должно быть проведено испытание.

(i) Перемещение кабельного лотка на площадке

• достаточным количеством рабочей силы и перемещены в определенное место установки.
• Снимите упаковку и убедитесь, что кабельный лоток не имеет повреждений при транспортировке
• Проверьте и убедитесь, что утвержденные чертежи, правильный размер и тип кабельных лотков, коробов и аксессуаров готовы к установке.
• Убедитесь, что кабельные лотки/каналы и аксессуары, полученные из магазина для установки, не имеют ржавых деталей и повреждений.

 (ii) Маркировка трассы:

• Маркировка трассы кабельного лотка и канала в соответствии с утвержденными чертежами с помощью маркировки. Трасса кабельного лотка и магистрали должна быть согласована с другими службами и должна быть подтверждена инженером площадки.
• Минимальное расстояние от конструкции здания и других обслуживаемых коммуникаций ( 200 мм от ближайшей точки ) для облегчения обращения с кабелями и их обслуживания.
• Если возможно, не устанавливайте кабельные лотки под водопроводными/канализационными трубами.

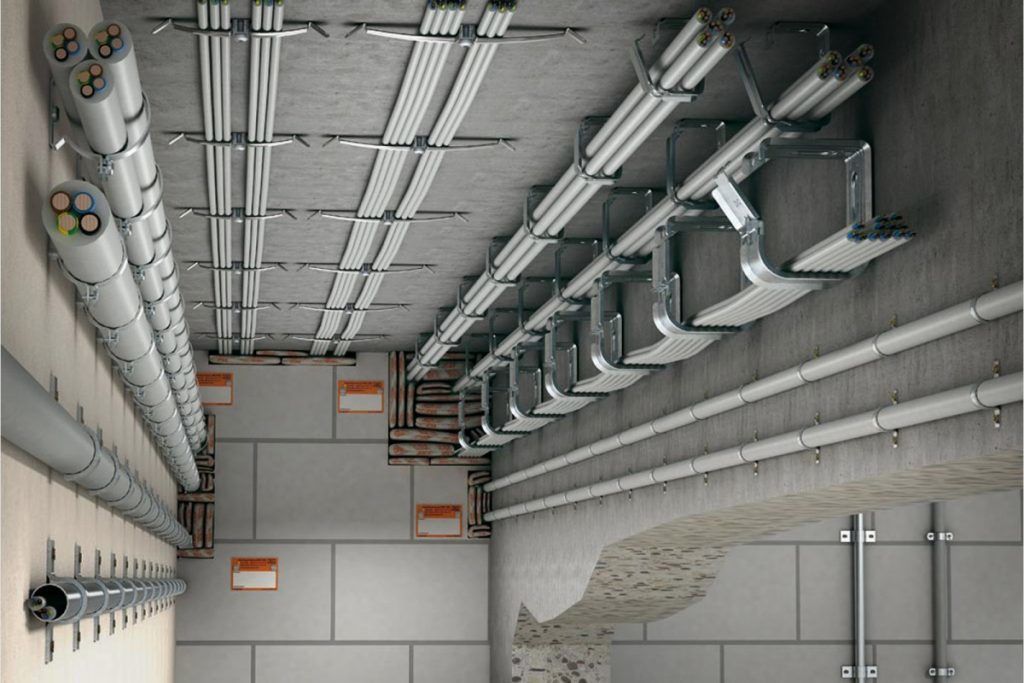

(iii) Подвесная опора:

• Расположение подвесок и опор должно быть тщательно отмечено в соответствии с утвержденными спецификациями и чертежами.
• Отверстия необходимого размера необходимо разметить и просверлить с помощью сверлильного станка.
• Стержень резьбовой ( М12, сталь ) или Указанный стержень следует аккуратно зафиксировать в анкере с помощью зажимных приспособлений для сбалансированного плавного закручивания. Резьбовой стержень должен быть необходимой толщины и длины. Размеры должны соответствовать утвержденным на чертеже. Делать это следует таким образом, чтобы избежать повреждения резьбового стержня.
• Когда нить сделана, в нее следует вставить шайбу. Стиральная машина также должна быть необходимого размера и качества. Он должен быть закреплен должным образом, а гайка плотно затянута, чтобы резьбовой стержень был прочным и выдерживал нагрузку.
• Лотки и лестницы должны быть надежно закреплены на опорах. Они должны быть закреплены таким образом, чтобы система лотка или лестницы не двигалась во время прокладки кабеля.
• Убедитесь, что стержень находится в правильном вертикальном положении в рабочих условиях.
• Надежно затяните гайку крепления подвески, чтобы обеспечить надлежащую работу подвески. Затянуть верхнюю гайку после регулировки
• Расстояние между опорами называется ПРОЛЕТ. Пролет опоры не должен быть больше длины лотка. Это предотвратит размещение двух точек соединения в одном пролете опоры.
• Пролет опоры не должен превышать длину прямого участка или, как рекомендовано производителем, , чтобы между опорами располагалось не более одного стыка.

• Соединения кабельных лотков и каналов должны располагаться как можно ближе к опорам, не далее 300 мм с каждой стороны.
• Стыковые соединения попадают между опорой и четвертью. Например, при установке секции длиной 12 футов расстояние между опорами 3,7 м (12 футов) приводит к тому, что стыковые соединения каждый раз ложатся в одно и то же положение.

• Максимальный выступ лотка за последней опорой не должен превышать 600 мм (2 фута).
• Через каждые максимум 1200 мм по горизонтали и 1500 по вертикали должны быть установлены опоры.
• Горизонтальные кабельные лотки и лестницы должны поддерживаться либо настенным опорным кронштейном, либо системой подвесных стержней. Интервалы между опорами должны соответствовать рекомендациям изготовителя, но не должны превышать 1 м для настенных опорных кронштейнов и 2 метра для системы подвесных стержней.
• Подвеска, подвесная опора, кронштейн кабельного лотка и лестница должны быть обрезаны до необходимого размера, а края должны быть покрыты гальванической краской.
• Групповые параллельные прогоны транков должны поддерживаться вместе, где это возможно.

• Для шахтных кабельных лотков и лестниц, которые расположены вертикально, все опоры и крепления должны быть выполнены в соответствии с утвержденными требованиями.
• Запрещается резать или сверлить строительные элементы (например, двутавровые балки) без согласования с генеральным подрядчиком.
• Предупреждение: Не используйте кабельный лоток в качестве прохода, лестницы или опоры для людей; кабельный лоток представляет собой механическую систему поддержки кабелей и кабельных каналов. Использование кабельных лотков в качестве проходов может привести к травмам и может привести к повреждению кабельного лотка и установленных кабелей.
• Опора фитинга Horizon: стандарт NEMA
• Опоры для горизонтальной арматуры должны располагаться на расстоянии не более 610 мм (24″) от каждого конца арматуры на прикрепленной лестнице.

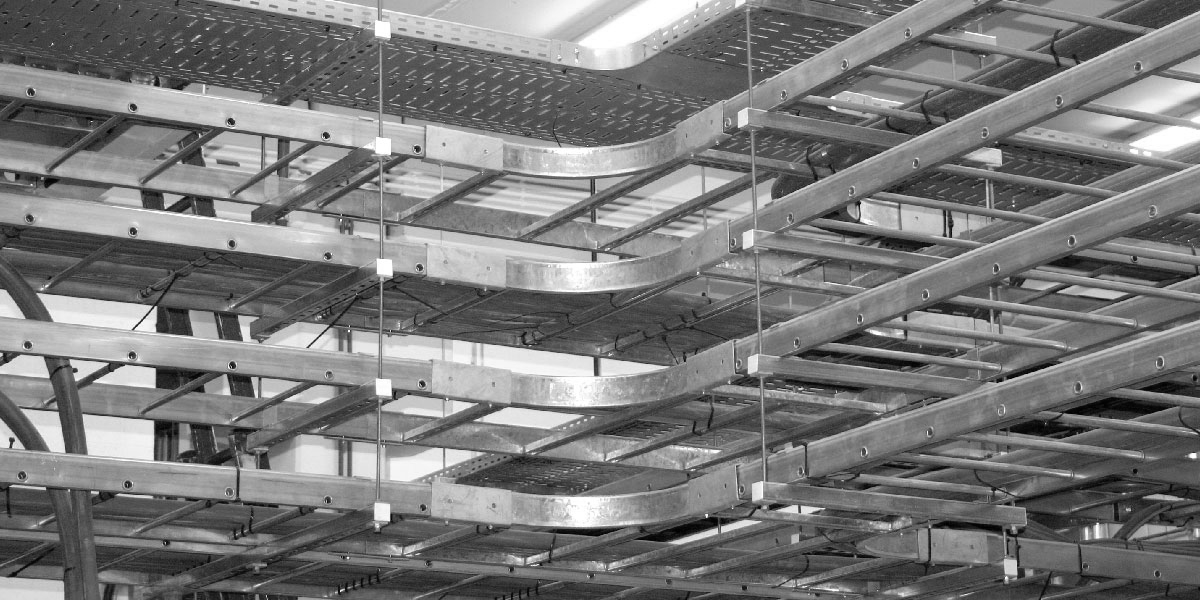

• Фитинг также должен поддерживаться в центральной точке радиуса с обеих сторон фитинга, как показано ниже:
• В средней точке (45°) дуги для колена 90°.
• В средней точке (30°) дуги для колена 60°.
• В средней точке (22,5°) дуги для колена 45° исключаются фитинги радиусом 305 мм (12″).
• В средней точке (15°) дуги для колена 30° исключаются фитинги радиусом 305 мм (12″).

Так:

Нравится Загрузка…

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия.
