Особенности монтажа ленточного фундамента

Фундамент — основа любого строения. Эта часть здания принимает на себя всю нагрузку, удерживает конструкцию от разрушения при внешних воздействиях (ветра, землетрясений, подтоплений и т. д.). Рассмотрим основные виды ленточных фундаментов, их конструктивные особенности и монтаж.

Общая информация

Ленточным фундаментом называют полосу (ленту) из железобетона, проходящую по всему периметру здания.

Ленточные фундаменты применяются:

1. Для кирпичных, бетонных, кирпичных сооружений с плотностью стен порядка 1000–1300 кг/м3 или более.
2. Для сооружений с тяжёлыми железобетонными, монолитными, стальными перекрытиями.
3. Для строительства сооружений на неоднородных грунтах, где существует вероятность неравномерной усадки фундамента.
4. Для строительства домов с подвалами и/или цокольными этажами (в этом случае ленты фундамента будут служить в качестве стен подвала/цоколя).

Ленточный фундамент — прочная и долговечная конструкция, способная прослужить многие десятилетия. В зависимости от используемого материала для возведения фундамента, он может прослужить:

• до 150 лет — армированные монолитные и бутовобетонные (каменные) фундаменты;
• до 75 лет — кирпичные фундаменты;
• до 50 лет — сборные железобетонные фундаменты.

На срок службы также сильно влияют погодные условия в регионе и физико-химические свойства грунта на строительном участке.

Разновидности ленточных фундаментов и особенности их монтажа

Существует две основные разновидности ленточных фундаментов:

1. Монолитные

   Монолитные фундаменты возводятся из цементной смеси на строительном участке. В качестве несущих упрочняющих компонентов используется строительная арматура и/или бутовые камни (песчаник, доломит, известняк). К монолитным стоит относить фундаменты, сооружаемые из кирпича.

   Данная разновидность ленточного фундамента обладает высокой прочностью, однако требует значительных усилий при возведении и строгого соблюдения стандартов монтажа.

2. Сборные

   Под «сборным» понимается ленточный фундамент, состоящий из железобетонных блоков, плит. Производятся блоки на заводах. В зависимости от массогабаритных характеристик здания, блоки производятся из определённой марки цемента; для укрепления конструкции используется строительная арматура с подходящими параметрами, различается геометрическая форма и габаритные размеры панелей.

   Сборный фундамент отличается высокой скоростью монтажа, т. к. нет необходимости в приготовлении цементной смеси, сооружении опалубок, ожидании затвердевания бетона и т. д.

Заглубленные и мелкозаглубленные фундаменты

По глубине заложения ленточные фундаменты принято подразделять на заглубленные и мелкозаглубленные виды. Последние используются на слабосыпучих грунтах. Глубина их заложение составляет порядка 50–70 см.

Заглубленные фундаменты применяются на сыпучих грунтах, а также при строительстве зданий с тяжёлыми стенами и перекрытиями и/или наличием цокольного этажа, подвала, гаража. Глубина заложения такого фундамента может составлять несколько метров, но не менее чем 30–40 см ниже уровня промерзания почвы в самые холодные дни зимы региона.

Особенности монтажа монолитного ленточного фундамента

Как и любые строительные работы, монтаж ленточного фундамента производится в несколько этапов в определённой последовательности.

Подготовительные работы

Вначале производится выравнивание грунта на строительном участке. Далее наносится разметка будущей опалубки при помощи шнура, крепящегося к вбитым в землю кольям. Разметка — ответственный процесс, поэтому она производится при использовании специального инструмента (например, теодолита).

Рытье и подготовка траншеи

Траншея роется прямо по разметке, устроенной на предыдущем этапе. Рытье может выполняться как при помощи спецтехники, так и вручную. Далее на дно укладывается подушка толщиной 10–20 см из гравия и/или песка. Сверху настилается полиэтиленовая плёнка для предотвращения утекания воды в грунт из раствора, из которого будет создаваться фундамент.

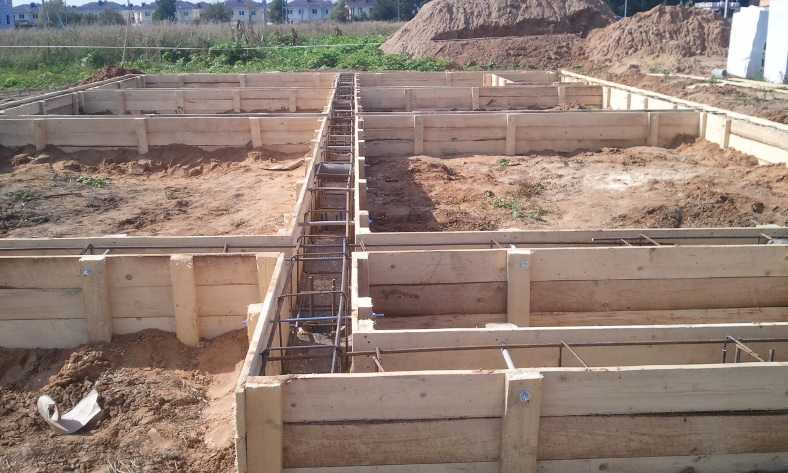

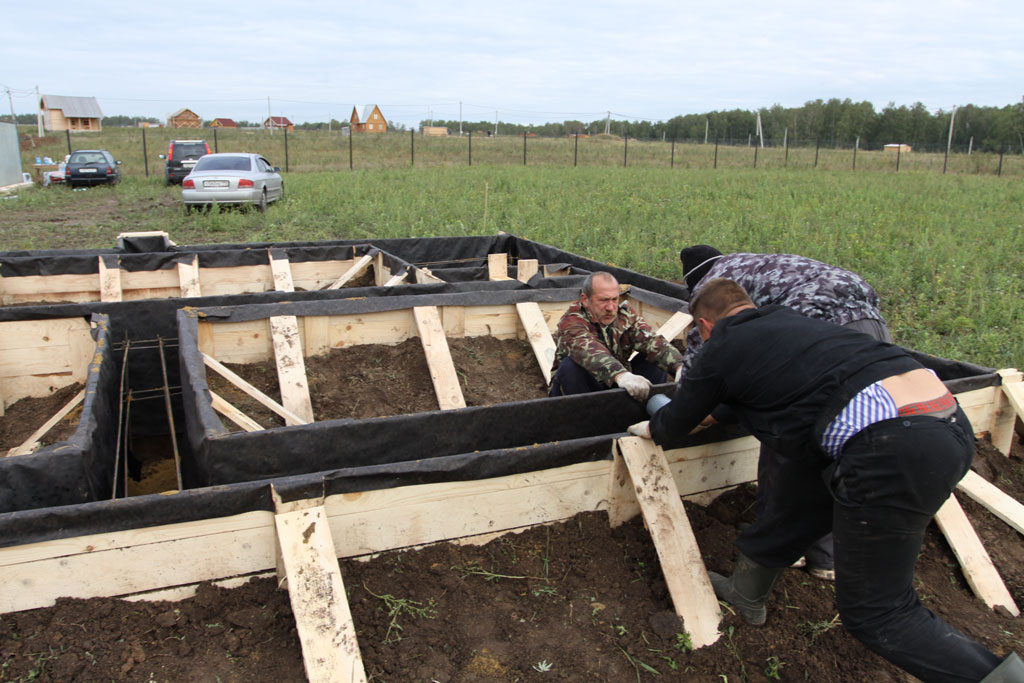

Установка опалубки

Опалубка состоит из двух компонентов — распорки и стенки. Первые устанавливаются с определённым интервалом друг от друга вдоль всей полосы фундамента с обеих его сторон. К распоркам крепятся горизонтально доски таким образом, чтобы межу ними не было больших зазоров. Высота опалубки должна несколько (5–10 см) превышать планируемую высоту фундамента.

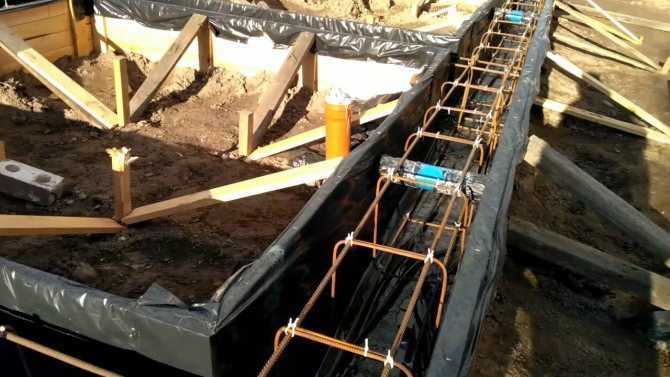

Армирование

Армирование производят при помощи строительной арматуры. Из нее заранее сваривают (или производят вязку при помощи проволоки) каркас, который может состоять из разного количества арматуры определённой толщины и характеристик (зависит от требований проекта). Арматура укладывается по всей длине будущего ленточного фундамента.

Заливка бетона

Заливается бетон поэтапно, слоями примерно по 15–20 см. Каждый слой трамбуется для удаления воздушных пузырей. Для упрочнения конструкции можно использовать мелкий заполнитель — щебень или гравий. Если в качестве составляющего компонента фундамента используются бутовые камни, необходимо следить за их плотной стыковкой друг с другом. Процесс заливки бетона с бутом состоит из 3 этапов — укладки камней, их стыковки и проливания цементным раствором между ними. Возведение фундамента также ведётся поэтапно слой за слоем.

Гидроизоляция

Для защиты фундамента от воды его внешние стены отделываются битумной мастикой или аналогичным составом, а затем поверх приклеивают гидроизоляционный материал (например, рубероид или еврорубероид). Гидроизоляция производится после 7–10 дней заливки фундамента.

Узнать больше

Уточнить виды и стоимость фундаментных работ можно по телефону, указанному на сайте.

Монтаж ленточного фундамента | fundamentalno blog

Прочность, устойчивость и долговечность любого здания зависит от основы, стоящей под ней. Сегодня, практически каждый третий дом в России возводится на бетонном основании ленточного типа. Ведь характеристики таких фундаментов подходят для строительства домов из тяжелых материалов – кирпича, бетона, камня. И обеспечивают удержание конструкции от разрушения под действием внешних факторов.

Но что же представляет собой ленточный фундамент? Как выполняют его монтаж? И почему большинство людей выбирают этот тип основания несмотря на объем работ и необходимых материалов? Эксперты команды «Фундаментально» постарались ответить на эти вопросы и готовы поделиться ими со всеми читателями нашего блога!

Каким способом выполняют монтаж ленточных фундаментов

Название «ленточный» фундамент получил не просто так.

По технологии укладки делят на:

1. Монолитные. Возводятся из цементной смеси непосредственно на участке строительства. Несущими упрочняющими элементами выступают стальная арматура и бутовый камень;
2. Сборные. Ленты, состоящие из «заводских» железобетонных блоков или плит, изготовленных из определенной марки цемента, с использованием строительной арматуры.

Технология монтажа ленточного фундамента

Как в монолитном, так и в сборном варианте, технологическая карта укладки основания подразумевает:

• Подготовительные работы. В частности – очистка территории, выравнивание грунта, нанесение разметки с помощью шнура;
• Рытье траншеи. Копка происходит строго по разметке, может выполняться с помощью спецтехники или вручную;
• Устройство подушки. Материал – гравий или песок, толщина – 10-20 см, укладывается для выравнивания дна выемки, защищается пленкой.

Далее, все зависит от выбранного типа ленты: при использовании сборной конструкции, она укладывается в траншею, скрепляется между собой бетоном. Сложнее устраивать монолитные фундаменты. Алгоритм следующий:

1. Монтаж опалубки;
2. Армирование ленты;
3. Заливка бетона;
4. Устройство гидроизоляции.

У каждого из них есть свои нюансы и тонкости, несоблюдение которых может привести к не очень приятным, а иногда и катастрофическим последствиям в будущем.

Обустроить ленточное основание можно даже своими силами. Но в отсутствие нужной техники, рабочих рук и опыта сэкономить не получится. Да и к тому же, существует риск серьезного «затягивания» отдельных процессов. А если не успеть смонтировать фундамент до зимы, придется потратиться и на дополнительную защиту частично готовой конструкции от промерзания при низких температурах.

Поэтому логичнее, целесообразнее, а в некоторых случаях еще и дешевле – заказать устройство фундамента у строительных организаций: у мастеров есть все необходимое для быстрого выполнения таких задач, независимо от размеров будущего здания.

: все, что вам нужно знать

Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности. Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.

Когда подходят ленточные фундаменты?

Вообще говоря, фундаменты подразделяются на фундаменты глубокого и мелкого заложения, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступность, бюджет и сроки.

Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.

Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы. условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.

Как упоминалось ранее, ленточные фундаменты подходят только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).

Ищете стальную арматуру?

У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.

Преимущества ленточных фундаментов

При правильном использовании ленточные фундаменты дают значительные преимущества. Они относительно недорогие с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.

Ограничения ленточного фундамента

Как мы уже говорили, ленточный фундамент подходит только для относительно небольших строительных проектов с относительно низкой нагрузкой. Там, где почва слабая или неравномерная, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.

Пошаговое руководство по использованию ленточного фундамента

• Определите и разметьте расположение всех несущих стен
• Выкопайте траншеи, используя осевую линию каждой стены в качестве ориентира залитого бетона
• Расположите стальную арматуру, стержни или сетчатые панели, в зависимости от ситуации, и закрепите подходящими стяжками и растяжками
• Залейте бетоном траншею, обеспечив уровень, равномерное покрытие и плотность
• Перед снятием опалубки дайте бетону застыть в течение рекомендуемого времени.
• Вынутый грунт можно использовать для обратной засыпки пространства, где была снята опалубка.

Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава почвы, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)

Пример конструкции ленточного фундамента

Вот примерный расчет минимальной ширины для заданного веса конструкции (q _{допустимый} )

q _{предельный} — максимальный вес конструкции, умноженный на коэффициент безопасности.

Приведены данные:

Удельный вес грунта γ = 19,5 кН/м³

Прочность сцепления грунта c = 10 кН/м²

Угол внутреннего трения Φ = 20°

Глубина грунтовых вод = Ниже зоны влияния

Глубина основания Df = 1 м

q _{допустимая}  = 125 кН/м

Коэффициент запаса прочности FOS = 3

Ширина полосового основания B = ?

Уравнения:

Q _ULTIMATE = SC × C × NC + Q × NQ + 0,5 × S2 × γ × B × Nγ

Q _{ULTIMAT 125 кН/м × 3 = 375 кН/м}

q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³

Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ

Решение:
