Монтаж кровли метробонд: Руководство по монтажу композитной черепицы Metrobond, черепица Метробонд

Монтаж кровли Метротайл Metrotile из композитной черепицы Метробонд Metrobond, укладка металлочерепицы, установка, кровельные работы, инструкция

Основные элементы кровли

1. Подготовка стропильной конструкции, контробрешетка

Монтаж стропильной конструкции осуществляется в соответствии с проектной документацией и СНиПом, при этом должны быть учтены снеговые и ветровые нагрузки в конкретной местности. Минимальный уклон ската, при котором возможно применение композитной черепицы — 1:5 (примерно 12 градусов). Если отдельные элементы крыши имеют меньший уклон, то необходимо предварительно выполнить 100%-ную гидроизоляцию этих элементов (например, рулонными наплавляемыми битумными материалами по сплошному деревянному настилу), и монтировать композитную черепицу в декоративных целях.

рис 4.1-1

Торцы стропил запиливаются вертикально. На стропила Рис. 4.1 — 1 укладывается антиконденсатная гидроизоляция. Рекомендуется применять: Ютакон-140, Никофол NW, DELTA MAXX или их аналоги. В случае, если толщина утеплителя равна толщине стропила, необходимо использовать супердиффузионную гидроизоляцию типа Тайвек.

Гидроизоляция монтируется горизонтальными полотнами, снизу вверх, начиная от карниза, с нахлестами по вертикали не менее 150 мм и с нахлестами по горизонтали не менее 100 мм. При этом необходимо обеспечить провисание пленки между стропилами на 1-2 см. Стыковку полотен по вертикали производить на стропиле. Первое полотно гидроизоляции свешивается ниже края стропил на 100 мм. В верхней части ската гидроизоляция не доводится до конька на 100 мм для вентиляции пространства ВК-2 Рис. 4.1 — 2. По стропилам, поверх гидроизоляции, набивается контробрешетка, брусок сечением 50×50 мм, для создания вентиляционного канала ВК-1, крепления гидроизоляции и обеспечения вентиляции подкровельного пространства Рис.

рис 4.1-2

Если угол уклона кровли составляет менее 20 градусов, контробрешетка выполняется из брусков сечением 50 х 75 мм для увеличения сечения вентиляционного канала ВК-1 Рис. 4.1 — 2 – В. Если в конструкции кровли имеется ендова, то монтаж гидроизоляции и контробрешетки следует начинать с ендовы (в соответствии с п. 4.8). Во время монтажа теплоизоляции убедитесь в наличии вентиляционного канала ВК-2 между гидроизоляцией и теплоизоляцией.

ВНИМАНИЕ! Наличие вентиляционных каналов ВК-1, ВК-2 является обязательным условием нормальной и правильной работы кровли! В результате обеспечивается функционирование кровли без намерзания льда и образования конденсата. В случае если используется супердиффузионная гидроизоляция Tyvek, вентиляционный канал ВК-2 отсутствует.

2. Монтаж обрешетки

Для обрешетки применяются деревянные бруски сечением 50×50 мм, если шаг стропил (Рис.

Важно, чтобы расстояние между нижними гранями обрешетки обязательно выдерживалось равным 370 мм! Это условие, необходимое для образования замка между стыкуемыми листами композитной черепицы, обеспечивает надежную гидроизоляцию, ветрозащиту и эстетичный вид кровли.

С этой целью нужно использовать шаблоны, которые можно изготовить из подручных средств Рис. 4.2 — 1. Верхний ряд обрешетки образует нерегламентированное расстояние А до конька. Оптимальной длиной стропила является такая его длина, при которой A=370 мм, что соответствует целому листу металлочерепицы. Коньковые бруски обрешетки, необходимые для крепления полукруглых коньковых элементов, должны крепиться по обе стороны от конька на расстоянии 130 мм. Рис. 4.2 — 1 Выноска II. Коньковые бруски обрешетки необходимые для крепления ребровых коньков предварительно необходимо обтесать и закрепить по обе стороны от конька на расстоянии 120 мм. Рис. 4.2 — 1 Выноска III. Если Ваша кровля содержит ендовы, то бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм. Подробно монтаж в ендове описан в разделе 4.8.

рис 4.2-1

3. Монтаж черепицы на карнизе

1. Установить карнизную доску. Толщина карнизной доски выбирается равной 40 мм.
2. Надежно прикрепить карнизную доску к стропилам гвоздями.
3. Установить на карнизную доску кронштейны крепления водосточных желобов Рис. 4.3 — 1 Выноска II. Если Вы не планируете монтаж водостоков, то установите на карнизную доску капельник для стекания конденсата Рис.
   4.3 — 1 Выноска I. Капельник для конденсата можно изготовить из карнизной планки Рис. 4.3 — 2. Расход карнизной планки при этом увеличится вдвое.
4. Установить карнизный элемент, начиная от края карниза.
5. Карнизный элемент крепится 4 гвоздями.
6. Установить остальные карнизные элементы с нахлестом не менее 100 мм.

рис 4.3-1

ВНИМАНИЕ! Во время монтажа карниза убедитесь, что:

• поверх карнизной доски лежит гидроизоляционная пленка, таким образом, чтобы был беспрепятственный сток конденсата в желоб водосточной системы Рис. 4.3 — 1 Выноска II или на капельник для конденсата Рис. 4.3 — 1 Выноска I;
• капельник карнизной планки выходит в водосточную систему;
• между карнизным элементом и гидроизоляцией оставлено пространство для притока воздуха в подкровельную вентиляцию по вентиляционному каналу ВК-1 пунктирная линия;
• в подшивке карниза есть каналы для притока воздуха в подкровельную вентиляцию по вентиляционному каналу ВК-2 пунктирная линия.

рис 4.3-2

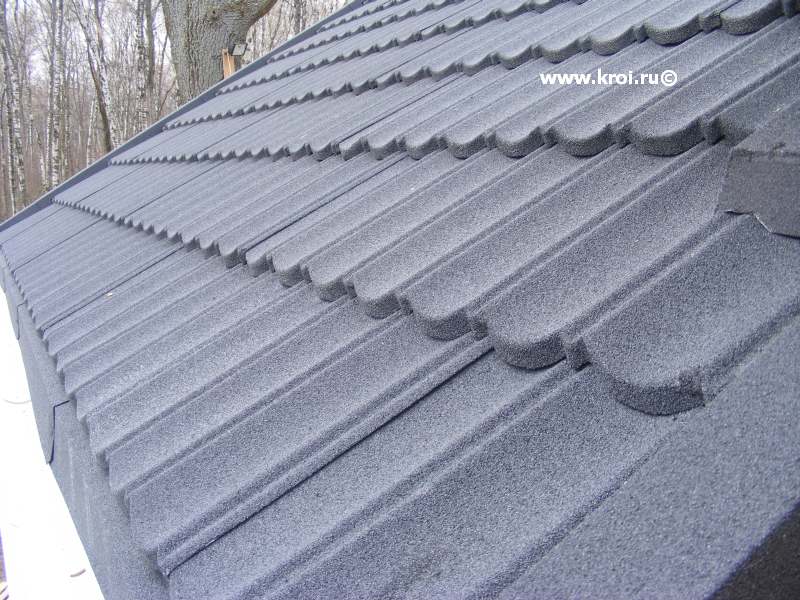

4. Монтаж черепицы на скате кровли

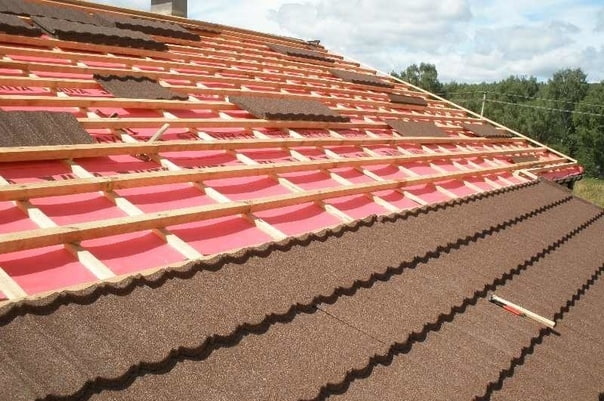

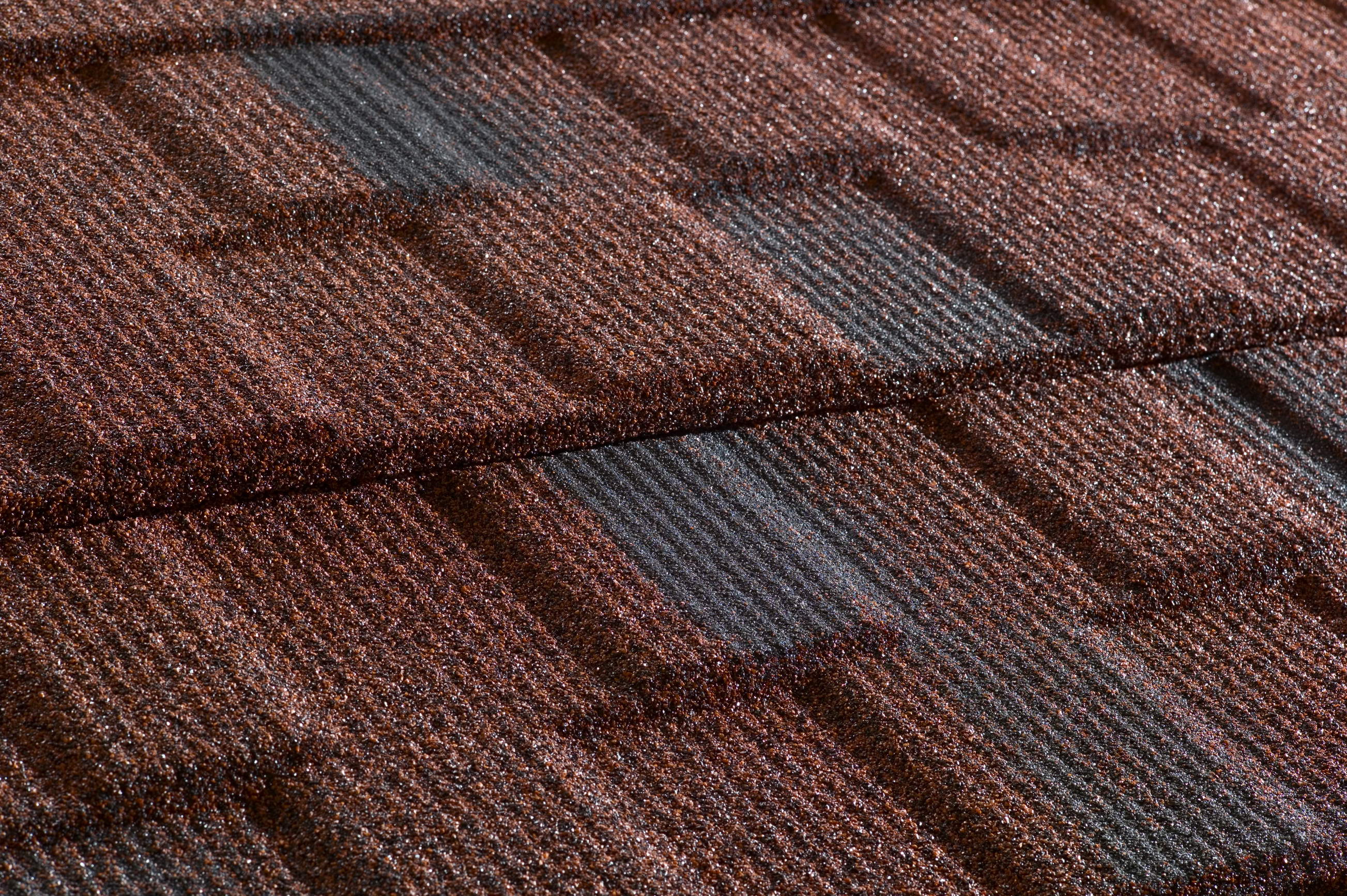

Начинать укладывать листы следует с нахлестом в направлении сверху — вниз (нижний элемент заходит под верхний). При укладке листы из верхнего ряда, уже закрепленные вверху, приподнимаются, и под них заводится следующий лист. Затем верх нового ряда листов вместе с низом предыдущего ряда прибивается к обрешетке.

ВНИМАНИЕ! При выборе порядка укладки листов в каждом ряду следует учитывать преобладающие направления ветровых потоков в данной местности Рис. 4.4 — 1 – A или Рис. 4.4 — 1– В.

рис 4.4-1-А

рис 4.4-1-В

Листы необходимо устанавливать в шахматном порядке с боковым смещением S между рядами. В местах нахлестов не должно сходиться более трех листов. Боковое смещение между рядами S и боковой нахлест между листами B см. Рис. 4.4 — 1 следует выбирать в зависимости от коллекции композитной черепицы согласно таблице:

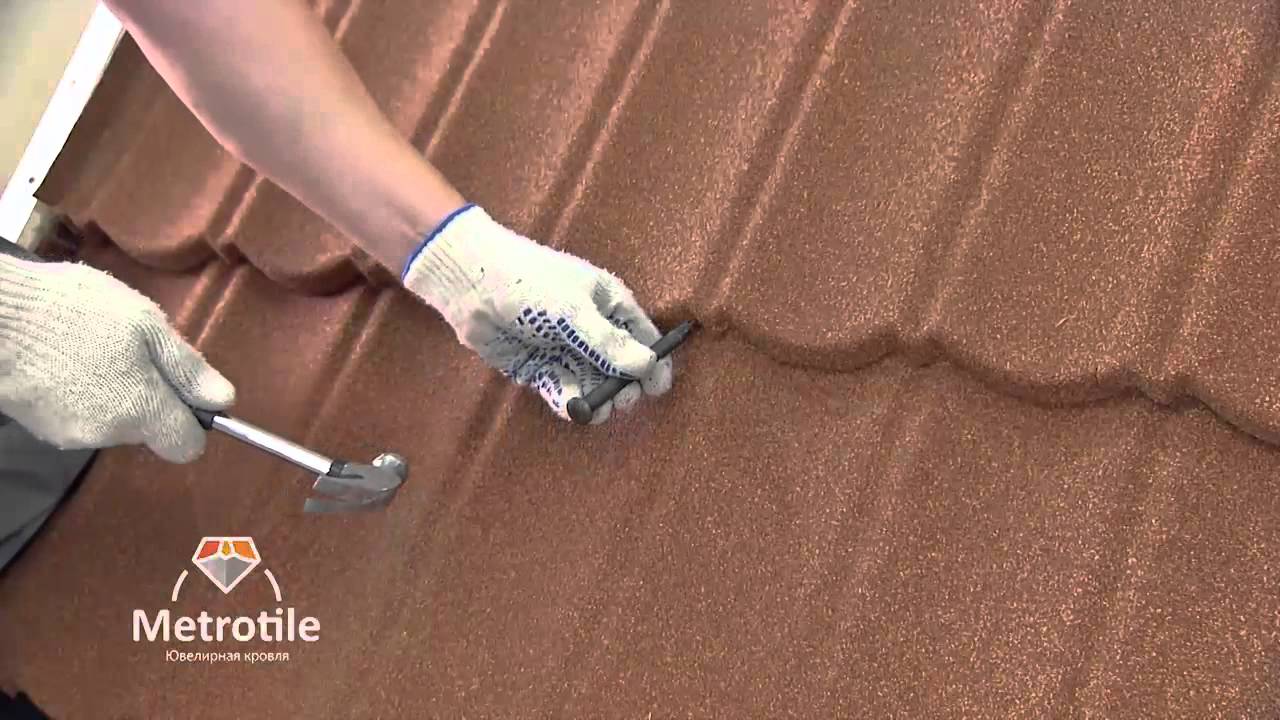

На Рис. 4.4 — 2 показано, в какие точки и в какой последовательности следует забивать гвозди в зависимости от коллекции композитной черепицы. Схемы приведены для случая, когда последующий в ряду лист накладывается слева на предыдущий. Если лист оказывается последним в ряду, то для закрепления его свободного края применяется гвоздь 4а. Гвозди следует забивать под углом 450 к поверхности материала Рис. 4.4 — 2 Выноска I.

рис 4.4 — 2

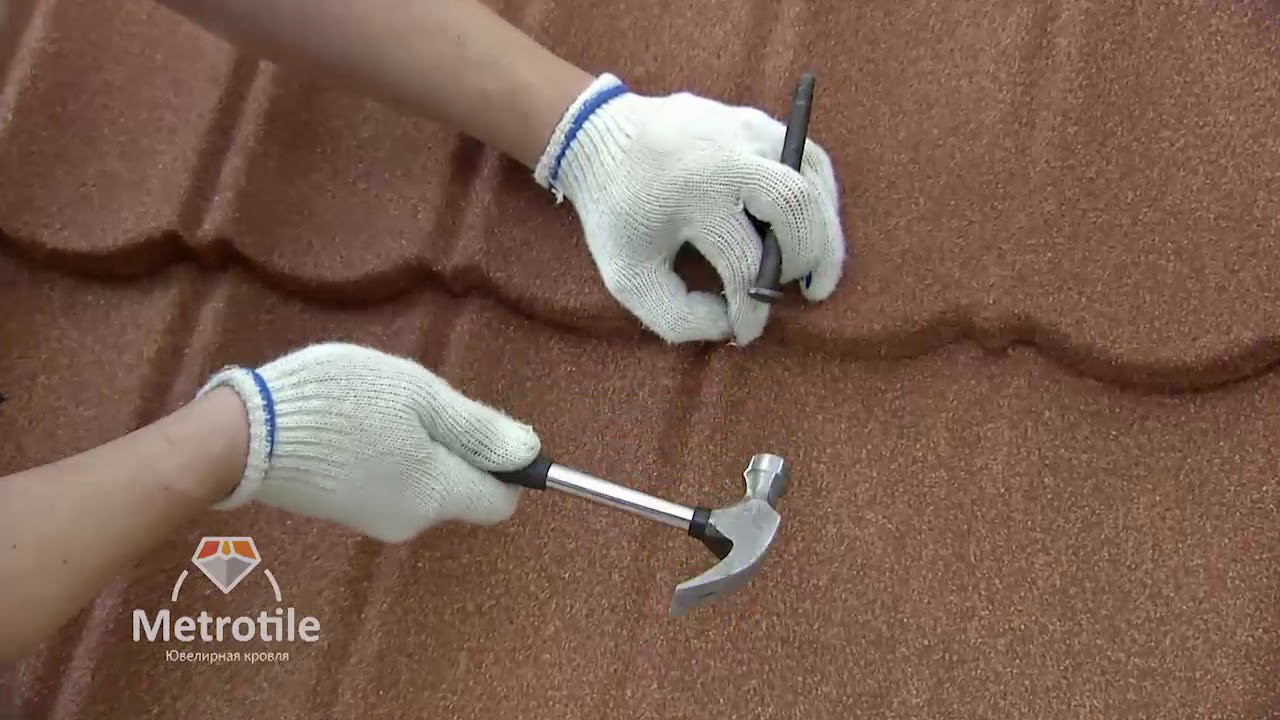

При необходимости шляпки гвоздей окрашиваются краской и засыпаются каменной посыпкой. Краска и посыпка поставляются в виде ремкомплекта. Гвозди можно забивать вручную Рис. 4.4 — 3 – А или при помощи пневмопистолета Рис. 4.4 — 3 – В. В случае применения пневмопистолета монтаж можно вести снизу вверх, находясь ниже монтируемого листа.

рис 4.4 — 3

Рис. 4.4 — 4 – А

Прежде чем устанавливать верхний ряд листов, измерьте расстояние А Рис. 4.2 — 1. В зависимости от расстояния А возможно несколько вариантов крепления верхнего ряда листов. Если расстояние А равно 370 мм, то можно сразу приступать к монтажу верхнего ряда листов.

рис 4.4- 4-В

Если расстояние А находится в пределах 250-370 мм, то можно сдвинуть один ряд на другой. В этом случае крепление листов производится сверху, гвозди забиваются в вершину профиля листа. Для сохранения расчетных значений предельной снеговой и ветровой нагрузки следует забивать 8 гвоздей на лист. Между листами ставится уплотнитель. Рис. 4.4 — 4 – В

рис 4.4-4-С

5. Монтаж черепицы на фронтоне

рис 4.5-1

рис 4.5-2

рис 4.5-3

рис 4.5-4

рис 4.5-5

Смонтируйте кровельные листы заподлицо с торцами брусков обрешетки. Рис. 4.5 — 1 При помощи ручного гибочного приспособления отогнуть вверх на 90 0 края листов на расстояние 30-40 мм. Рис. 4.5 — 2 К торцам брусков обрешетки прикрепите ветровую доску сечением 25х130 мм.

ВНИМАНИЕ! Верхняя кромка ветровой доски выставляется так, чтобы торцевая планка едва касалась фигурными зубцами поверхности кровельных листов. На кровельные листы наклейте универсальный уплотнитель. Рис. 4.5 — 3 Монтаж торцевых планок производят снизу вверх. Нижний торец первой от карниза торцевой планки закрывается заглушкой торцевой планки. Заглушка вставляется внутрь торцевой планки, герметизируеся силиконом и крепится на 4 самореза. Перед фиксацией все торцевые планки следует выложить на ветровой доске. Убедитесь, что планки уложены ровно и правильно, затем прибейте планки к ветровой доске по 5–6 гвоздей на каждую планку Рис. 4.5 — 4. Вместо торцевой планки может использоваться полукруглый конек. Сечение узла крепления торцевой планки см. Рис. 4.5 — 5 – А. Если толщина кровельного пирога на фронтоне превышает 130 мм, под торцевую планку подложите дополнительный фартук, изготовленный из плоского листа. Рис. 4.5 — 5 – В

6. Монтаж черепицы на коньке

Коньковые элементы крепятся гвоздями к верхним брускам обрешетки (Рис. 4.6 — 1 и Рис. 4.6 — 2). Если кровля односкатная, конек выполняется согласно Рис. 4.6 — 4. Плоский лист изготавливается согласно уклону кровли и толщине стропил. Полукруглые коньковые элементы укладываются, как показано на Рис. 4.6 — 3.

Для предотвращения попадания снега и влаги между коньковым брусом и коньковым элементом можно уложить универсальный плотнитель.

рис 4.6-5

В случае необходимости торцы коньков закрываются заглушками. Рис.6.6 — 5.

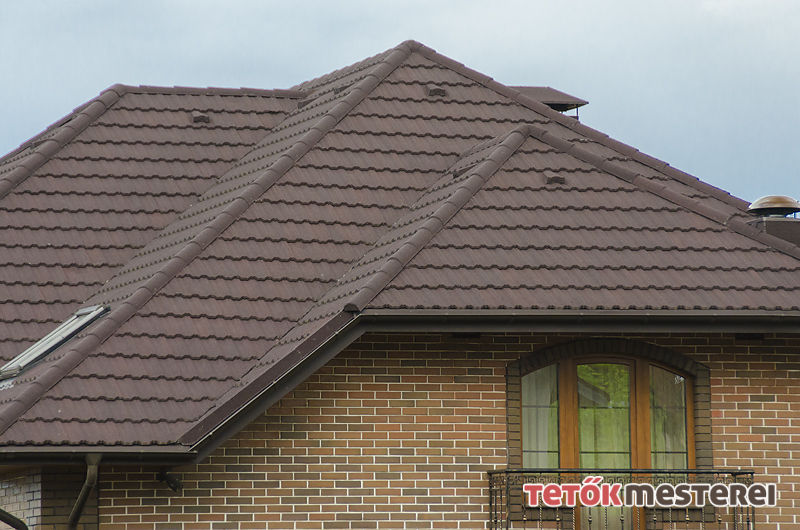

7. Монтаж черепицы на вальмовой кровле

Вдоль вальмового конька, на расстоянии 150-160 мм, необходимом для крепления полукруглого конькового элемента или на расстоянии 120-130 мм, необходимом для крепления ребрового конькового элемента, на обрешетку крепятся бруски 50х50 мм. Рис. 4.7 — 1.

Листы, примыкающие к вальме, готовятся согласно Рис. 4.7- 2 и Рис. 4.7- 3. Для этого отмеряется необходимый размер листа и в соответствии с ним на листе отмечается линия сгиба. К ней дается припуск 50 мм и наносится линия реза. По линии реза отрезается заготовка Рис. 4.7 — 2. По линии сгиба край загибается вверх на 90 0 при помощи ручного или специального инструмента Рис. 4.7 — 3. Замеры производятся на кровле, но режут и сгибают листы обычно на земле.

рис 4.7-1

рис 4.7-4

Перед монтажом вальмовых коньков дополнительно уложите уплотнители. Уплотнители ставятся вдоль бруса конька. Дальнейшее крепление вальмовых коньков производится аналогично креплению обычного конька. Укладывают полукруглые коньковые элементы, как показано на Рис. 4.7 — 4.

8. Монтаж черепицы в ендове

Справа и слева от линии ендовы на ширину не менее 200 мм крепятся доски толщиной 25 мм под ендову Рис. 4.8 — 1.

рис 4.8-1

Гидроизоляция, смонтированная по скатам, укладывается поверх гидроизоляции уложенной вдоль ендовы с нахлестом не менее 150 мм. К ендовым доскам крепят гвоздями элементы ендова снизу вверх, начиная от карниза с нахлестом 100 мм. Гвозди забивают на максимально возможном расстоянии от линии ендовы и на расстоянии 30 мм от ее верхнего края. Каждый последующий элемент вдвигают в предыдущий и также крепят гвоздями. Вдоль бортика ендовы рекомендуется устанавливать универсальный уплотнитель.

ВНИМАНИЕ! Элемент ендова поставляется без каменной посыпки.

рис 4.8-2

Перед монтажом боковой край кровельного листа можно отогнуть вниз при помощи ручного или специального гибочного приспособления Рис. 4.8 — 2. Расстояние между нижним отгибом и элементом ендова должно составлять 10–15 мм.

9. Герметизация отопительной (вентиляционной) трубы

До монтажа кровельных материалов, необходимо оштукатурить отопительные и вентиляционные трубы. Трубы не должны иметь напусков, уступов и пр. На Рис. 4.9 — 1 показан разрез отопительной (вентиляционной) трубы в плоскости А, параллельной стропилам.

рис 4.9-1

рис 4.9-2

10. Монтаж черепицы на внешнем и внутреннем переломе ската

Монтаж черепицы на внешнем переломе ската показан на Рис. 4.11 — 1.
Монтаж черепицы на внутреннем переломе ската показан на Рис. 4.11 — 2.

* Размер зависит от угла уклона скатов и уточняется в процессе монтажа обрешетки.

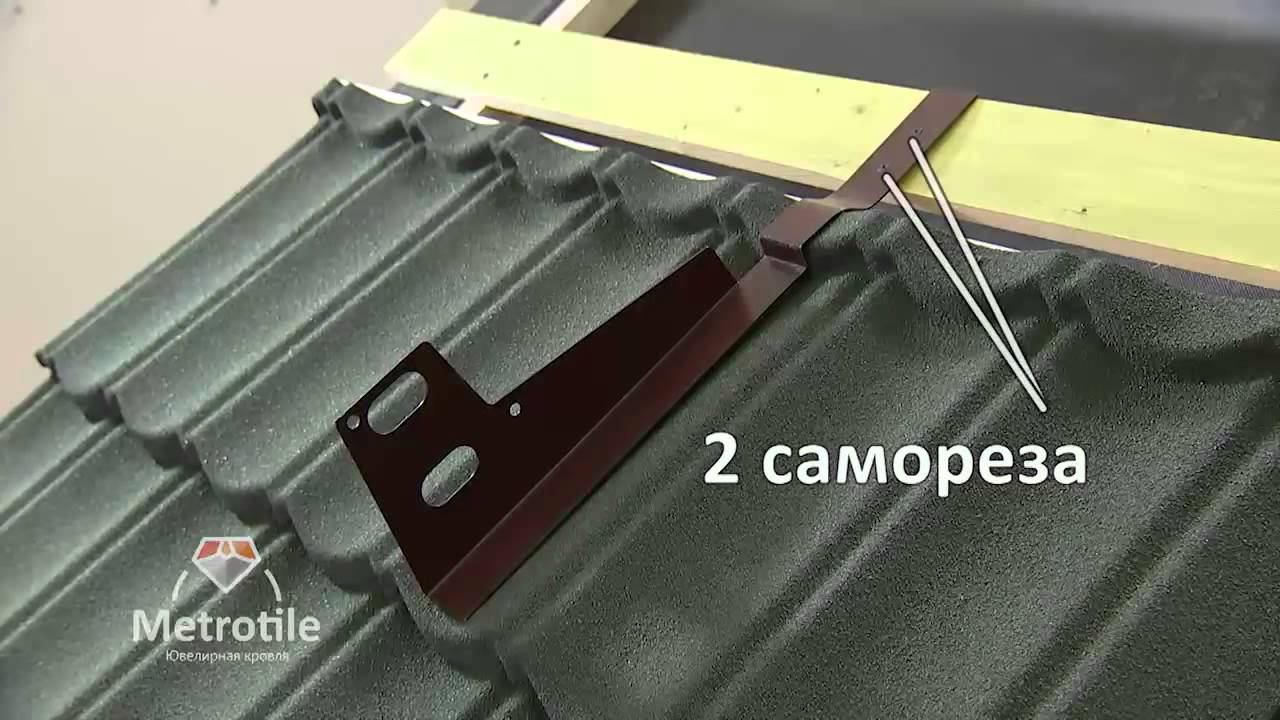

11. Монтаж снегозадержателей

рис 4.14-1

рис 4.14-2

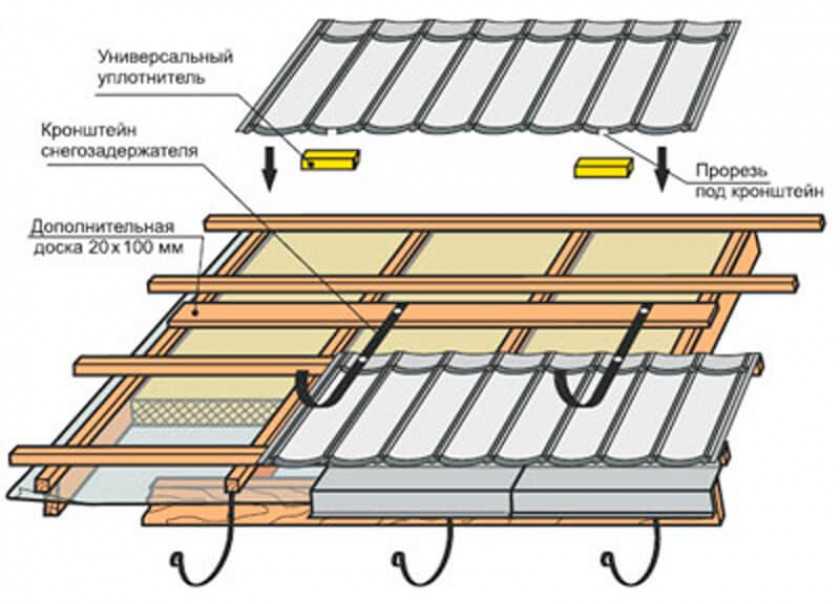

Структура кровли MetroTile препятствует лавинообразному сходу снега с кровли. В тех случаях, когда угол уклона кровли превышает 40 градусов или строительные нормы требуют установки снегозадержателей, их возможно установить согласно Рис. 4.14 — 1 и Рис. 4.14 — 2.

12. Монтаж композитной черепицы поверх старой кровли

Композитная черепица MetroTile быстро и эффективно монтируется поверх старого или морально устаревшего покрытия, что позволяет владельцу дома реконструировать кровлю. Технология монтажа позволяет монтировать композитную черепицу Метротайл на фальцевую кровлю, кровлю имеющую волнистый профиль и гибкую черепицу.

Контробрешетка по фальцевой кровле монтируется из бруска сечением 50 х 50 мм с шагом 500 мм Рис. 4.15 — 1. Далее производится монтаж обрешетки и самой черепицы MetroTile в соответствии с настоящей инструкцией. Если кровля, например, фальцевая протекает (Рис. 4.15 — 2), то необходимо дополнительно добавить слой подкровельной гидроизоляции.

Для монтажа поверх кровли, имеющей волнистый профиль, с шагом не более 500 мм, монтируется контробрешетка Рис. 4.15 — 3. С этой целью, вдоль волны старой кровли необходимо закрепить брусок, сечение которого по высоте должно быть больше высоты волны, а по ширине брусок необходимо обтесать, чтобы он плотно ложился в углубление волны. Далее производится монтаж обрешетки и самой черепицы Метротайл в соответствии с настоящей инструкцией.

Контробрешетка по битумной черепице монтируется из бруска сечением 50 мм х 50 мм с шагом 500 мм. Далее производится монтаж обрешетки и самой черепицы MetroTile в соответствии с настоящей инструкцией. Кроме того, кровлю дополнительно можно утеплить Рис. 4.15 — 4.

8. Вентиляция подкровельного пространства

За счет контробрешетки создается вентиляционный канал ВК-1. Во время оформления карниза обеспечивается поступление воздуха снизу в вентканал ВК-2. (см. Рис. 4.3 — 1). Для выхода воздуха из подкровельного пространства на расстоянии не более 1 метра от конька обустраивают коньковый вентиляционный выход. Если верхняя часть кровли имеет холодный чердак, то предусматривают слуховые окна Рис. 5 — 1. Суммарная площадь слуховых окон принимается не менее 1/300 от площади горизонтальной проекции кровли. Если холодный чердак отсутствует или по проекту не предусмотрены слуховые окна, необходимо установить кровельные вентиляторы Рис. 5 — 2. Кровельные вентиляторы необходимы для обеспечения выходов воздуха из вентканалов в районе конька.

Опорные площадки кровельных вентиляторов MetroTile® повторяют профиль выбранного материла – Метробонд (MetroBond®), Метророман (MetroRoman®), Метрошейк (MetroShake®). Вентиляторы изготовлены из ПВХ, и сверху защищены той-же базальтовой посыпкой, что и остальные детали. Для достижения рекомендуемой производительности конькового вентиляционного выхода кровельные вентиляторы должны устанавливаться не дальше 0,8 м от конька, по одному на каждые 50-70 кв. м. поверхности кровли. Наряду с обеспечением эффективной вентиляции кровельные вентиляторы препятствуют проникновению в уязвимые чердачные помещения дождевой воды, снега и птиц.

Инструкция по монтажу Метротайл в формате pdf.

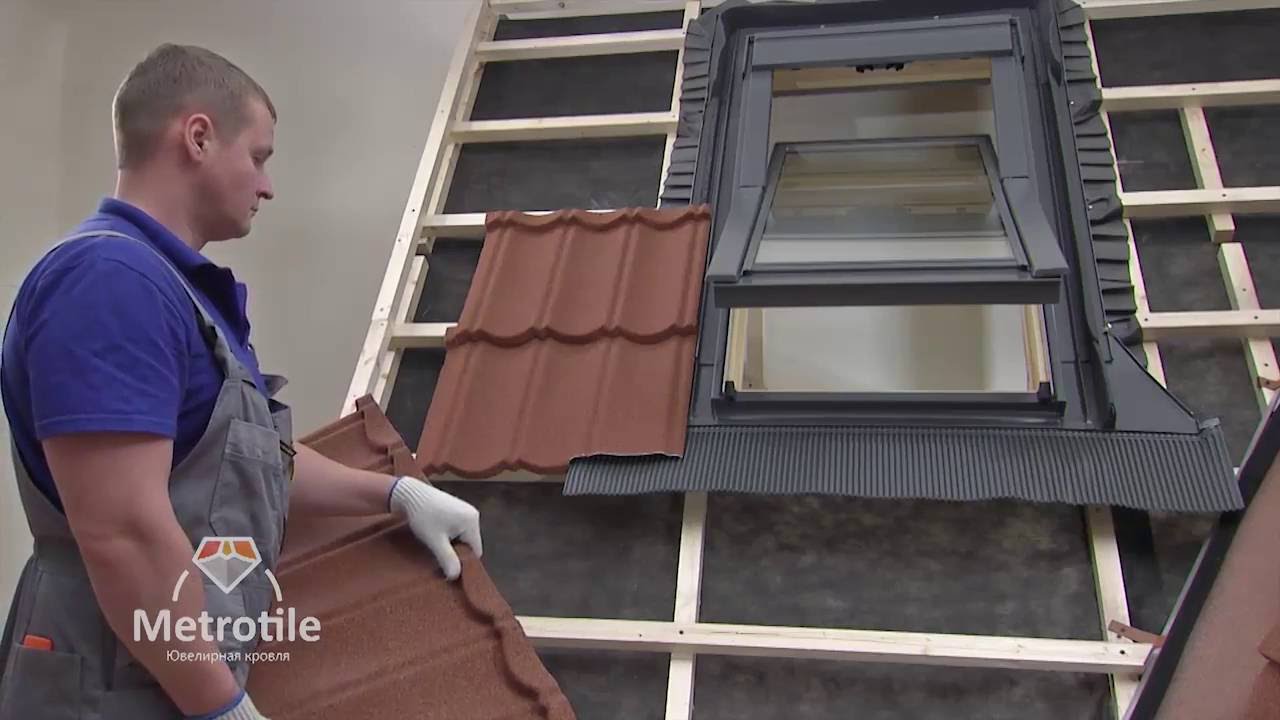

Видео по монтажу композитной черепицы Metrotile

Официальный учебный курс по монтажу (Видео)

Монтаж композитной черепицы

Внимательно просмотрите видео ролике о монтаже.

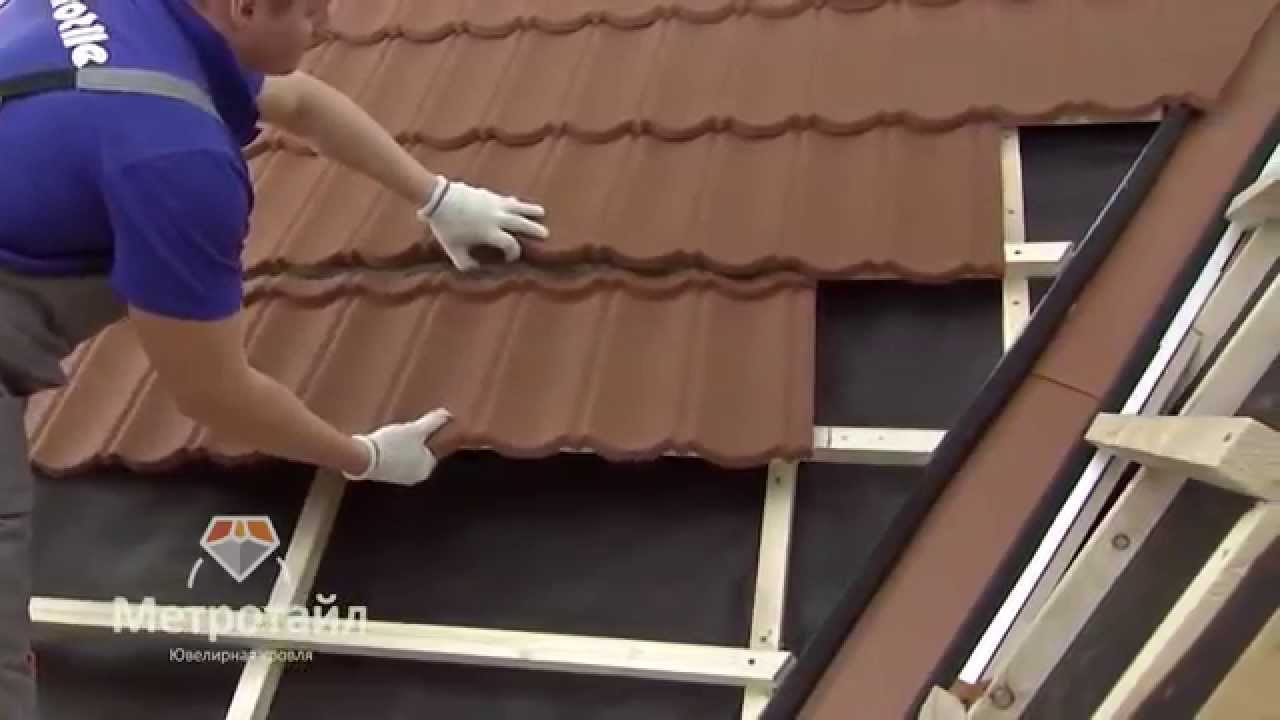

Устройство работ по монтажу композитной черепицы отличается от аналогичных работ с металлочерепицей. Установкуначинают от конька и ведут в шахматном порядке. Для обрешетки используется деревянный брус сечением 50 мм на 50 мм. Для определения шага обрешетки пользуются шаблоном. Это важный момент работы, потому, что от правильно выполненной обрешетки будет зависеть результат — состыкуются у вас листы черепицы или нет.

При наклоне ската крыши менее 15 градусов, требуются дополнительные меры по гидроизоляции крыши. Проводятся эти работы с применением плит OSB, с последующим нанесением на них гидроизоляционного ковра из подкладочного материала.

Установка – очень сложный процесс, требующий практических навыков. Даже если вы изучили инструкцию по монтажу черепицы – можно не справиться со всем комплексом монтажных работ. Если вы сомневаетесь — лучше доверить монтаж профессиональным кровельщикам.
