Монтаж каркаса крыши: Как правильно сделать каркас крыши. Каркас крыши своими руками. Инструкция по строительству и установке каркаса крыши

Как собрать крышу и каркас правильно

Решение этого вопроса зависит от множества факторов, мелочей в кровельном деле не бывает. Необходим грамотно составленный проект, правильный подбор материалов, четкое следование технологии во время монтажа, все это входит в понятие о том, как собрать крышу правильно.

По сути, все возводимые в частном домостроительстве крыши собираются по каркасной технологии, мы сейчас не говорим о кровлях с применением железобетонных плит и других конструкций.

Обычная крыша состоит из несущего каркаса, который может выполняться из различных материалов, таких как дерево или металл. Каркас является основой для монтажа остальных элементов кровли — утеплителя, кровельного покрытия, внутренней отделки.

Монтаж может осуществляться несколькими способами.

Применение готовых ферм. Подобная сборная конструкция представляет собой систему стропил, усиленных стойками, подкосами, затяжками. Вся несущая конструкция собирается из таких однотипных элементов, что значительно ускоряет процесс монтажа, но, в тоже время, требует применения подъемной техники и увеличивает стоимость.

Оправданно применение готовых ферм при устройстве крыш, которые имеют значительные вылеты, не имеющие опоры.

Сборка каркаса непосредственно на крыше с применением всех элементов, входящих в несущую систему. Более дешевый и доступный способ, который применяется чаще всего. В этом случае сборка каркаса крыши осуществляется поэлементно.

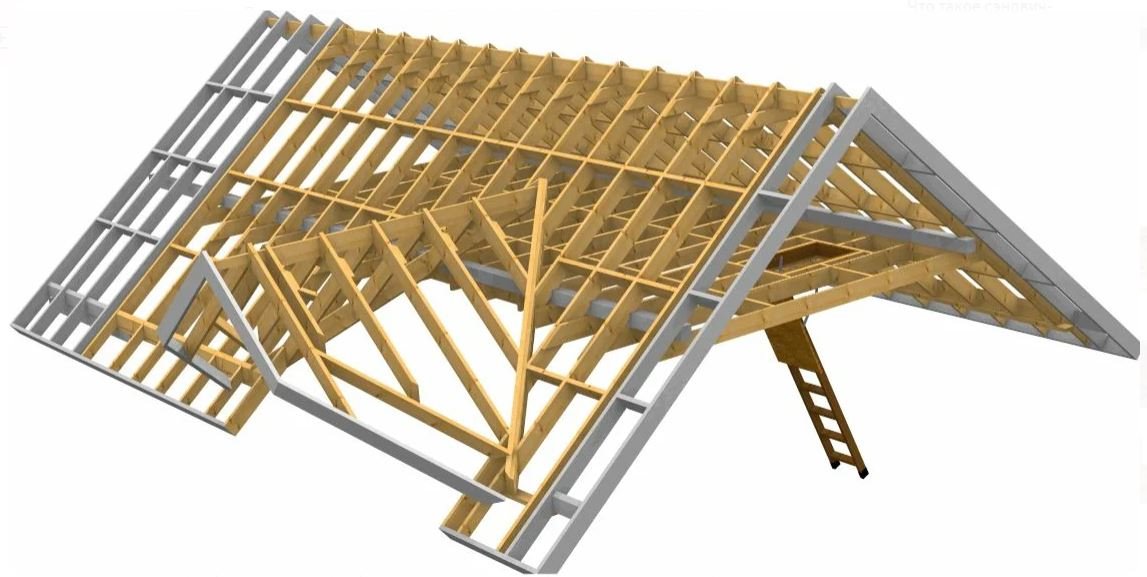

Строительство крыши с помощью готовых ферм

Факторы, влияющие на расчет конструкции

При проектировании крыши необходимо учитывать влияние нескольких факторов:

Факторы, влияющие на расчет кровли

• Конструкция должна обеспечивать надежную работу под воздействием различных нагрузок, к ним относятся — собственный вес всех элементов крыши, снеговая и ветровая нагрузка, которые зависят от климатических условий в месте проживания.
• Основным назначением крыши является защита от атмосферных осадков, поэтому должно выбираться кровельное покрытие, обеспечивающее максимальную водонепроницаемость.
• Теплоизоляция крыши должна быть выполнена таким образом, чтобы потери тепла были минимальными. При этом должна быть учтена паро- и гидрозащита слоя утеплителя, обеспечена эффективная вентиляция кровельного пирога.
• Чердачное помещение должно вентилироваться, это предотвратит возможность порчи основных элементов, увеличит срок эксплуатации.

Некоторые вопросы по конструкции

Просчитывая конструктивные элементы и узлы необходимо помнить о нескольких нюансах, которые помогут значительно упростить возведение каркасных крыш.

Выбор сечения элементов и шага их установки — взаимосвязанные величины, поэтому вполне можно уменьшить сечение несущих балок и стропил при снижении шага их установки.

К этому варианту часто прибегают в случае наличия лесоматериалов, размеры которых не подходят по нагрузке.

В зависимости от особенностей конструкции стропила могут быть:

• свободными,
• нагруженными, поддерживающими балки перекрытия.

Это стоит учитывать при расчете.

Соединения всех конструктивных узлов, места крепления к стеновым конструкциям должны обеспечивать максимальную надежность. Для этих целей применяют различные крепежные элементы, усиливающие накладки.

Скользящее крепление

Крепление стропил к мауэрлату или элементу, выполняющему его функции, может осуществляться при помощи:

• зарубов — это обеспечит жесткую фиксацию,
•  специальных скользящих креплений — это необходимо для рубленых домов.

Для защиты наружных стен, фундамента, отмостки вылет крыши должен составлять не менее 40 см, при этом, торцы стропил должны быть защищены ветровой (лобовой) доской.

В случае применения тяжелых кровельных покрытий, например, натуральной черепицы, необходимо усилить каркас крыши, то есть рассчитать стропила как нагруженные.

При выборе висячих стропил следует учитывать, что они создают значительную распорную нагрузку на стены, поэтому стропильные ноги должны быть соединены затяжкой, роль которой может играть балка перекрытия.

Шаг обрешетки должен соответствовать выбранному кровельному покрытию. Стоит учитывать, что оно имеет определенный диапазон применения в зависимости от угла уклона ската.

Сборка стропильных ферм

Стропильные фермы могут собираться:

•  из дерева,
•  из металла.

У каждого из этих материалов есть свои преимущества и недостатки, но не это главное, сделать такую ферму вполне можно самому, по имеющемуся чертежу.

На проектном чертеже конструкции должны быть указаны:

• длины всех элементов,
• их сечения,
• проработано выполнение различных узлов соединения.

Именно на эти узлы стоит обращать особое внимание, ведь при подъеме и монтаже ферма должна иметь определенную жесткость.

Обустройство каркаса крыши при помощи ферм позволяет вести строительные работы сразу на нескольких направлениях, а это значительно снижает сроки строительства. Для упрощения подъема и монтажа можно изготавливать фермы непосредственно на готовом чердачном перекрытии, при этом стоит пользоваться шаблоном, например, первой фермой. В этом случае все элементы будут одинаковыми, что существенно облегчит монтаж.

После подъема и установки фермы скрепляются между собой прогонами в нижней и коньковой части, при необходимости ставятся дополнительные подкосы.

Только убедившись в устойчивости всей конструкции, можно приступать к монтажу обрешетки.

Необходимо помнить, что величина карнизного свеса фермы зависит от сечения стропил и несущих балок, она определяется расчетом.

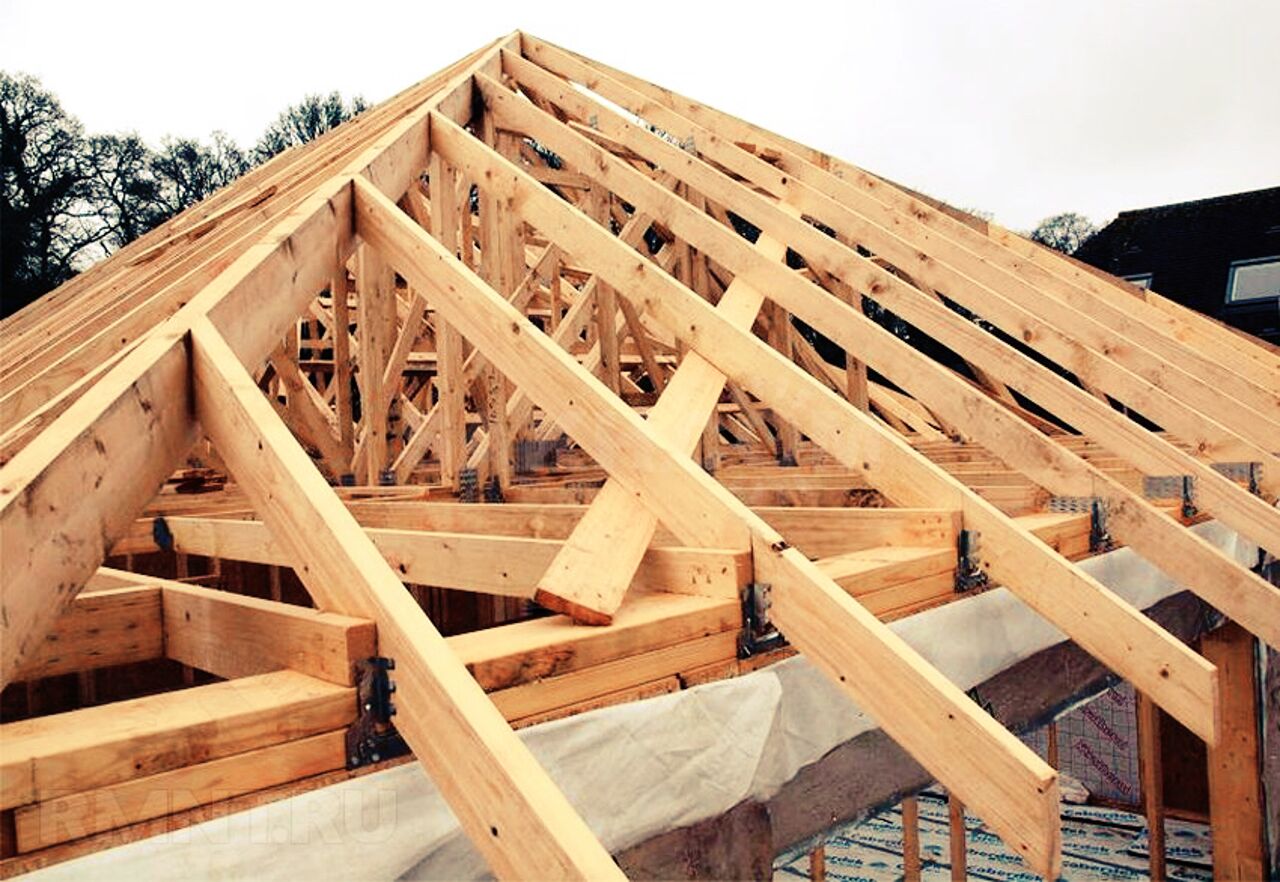

Монтаж каркаса крыши

Монтаж каркаса крыши следует начинать с установки мауэрлата. После его крепления можно приступать к установке несущих стоек под стропильные ноги и коньковую балку. Все эти элементы должны быть надежно закреплены.

Коньковая балка обычно монтируется из нескольких сегментов. Следует помнить, стыковаться они должны именно на стойках, соединение на весу не допускается.

Стропильные ноги ставятся поочередно, при этом первую можно использовать в качестве шаблона, это упростит подрезку других элементов.

По коньку стропила могут соединяться впритык или внахлест, особой роли это не играет. В качестве крепежных элементов можно применять строительные скобы, гвозди или саморезы определенной длины, причем гвозди желательно пробивать с двух сторон узла.

Перед тем, как собрать каркас крыши, позаботьтесь о необходимом количестве крепежа, оставлять элементы в незакрепленном состоянии запрещено.

Стропильные ноги при необходимости усиливаются подкосами, связываются между собой, после этого можно приступать к утеплению и монтажу обрешетки.

Более правильным будет выполнять утепление снаружи — это позволит выполнить процесс максимально качественно. Правда, существует один нюанс, такой способ подразумевает длительный период раскрытой крыши, так что смотрите по погоде.

Стропила подшиваются снизу, на них укладывается теплоизоляционный материал, пароизоляцию можно будет подшить со стороны чердака. Поверх стропил укладывается гидроизоляция и монтируется обрешетка.

Не забывайте о вентиляционном зазоре, для плоских материалов он должен быть не менее 50 мм, для рельефных — 25 мм.

При утеплении изнутри на стропила монтируется гидроизоляция и устраивается обрешетка, процедуру утепления можно будет выполнить после накрытия крыши.

Все основные моменты того, как правильно собрать крышу, должны тщательно контролироваться. От этого будет зависеть работоспособность конструкции да и ваша безопасность. Особое внимание стоит уделить этапу проектирования. Оптимальным решением будет доверить его профессионалу, способному учесть все нюансы расчетов, а монтажные работы при соответствующих навыках можно выполнить и самому, что значительно удешевит строительство.

Крыша для каркасного дома своими руками: пошаговая инструкция

Стропильная система

Вся стропильная система односкатной крыши предельно проста и понятна: прямые стропила опираются на противоположные стены. Высота стен специально подбирается чтоб организовать угол наклона в диапазоне 30-35 градусов. Этим достигается нормальный самопроизвольный сход снега, что очень желательно. Ведь здесь нет деления крыши на два или несколько скатов и вся конструкция испытывает сравнительно повышенные нагрузки.

А вот устойчивость ветровым нагрузкам наоборот хорошая – сама крыша относительно невысока, и с наветренной стороны легко им противостоит.

Стропильная система односкатной крышиИсточник comfort-da.ru

Способ наклона стропил заранее проектируется или выбирается в зависимости от конструктивных особенностей дома:

Наружные стены возводятся сразу неравнозначной высоты. При кажущейся дороговизне масса преимуществ: заранее предполагаются надёжные стены, не требующие дополнительного утепления, а сама сборка стропильной системы значительно упрощается – все основные промеры сделаны и созданы идеальные условия для устройства крыши. Причём её надёжность уже обусловлена таким основательным подходом.

Каркас небольшого дома с односктной крышейИсточник yandex.uz

Конечно с небольшой натяжкой, но способ актуален и для каркасного строительства. Ведь высота основного каркаса наружных стен так же легко делается по нужным параметрам.

• Если все наружные стены одинаковы, по одной из них устанавливаются вертикальные стойки нужной высоты. При кажущейся ненадёжности конструкция ничем не отличается от каркасного строительства, имеет те же достоинства и недостатки. Причём односкатная крыша по каркасной технологии – разумное решение, которое не требует сравнительно значимых затрат именно на первоначальном этапе. При этом создаёт хороший задел на перспективу.
• Но есть более элегантный способ – где сразу изготавливаются так называемые стропильные фермы. А прочность стропильной системы обусловлена жёсткостью ферм. В допустимых пределах их применение позволяет обходиться без промежуточных опор или минимизировать их количество. Примечательно, что стропильные фермы можно чередовать с обычными стропилами. То есть повысить надёжность крыши, при этом сам конструктив гармонично увязать с дизайном помещения.
• Когда односкатная крыша примыкает к капитальной стене основного здания, стропила возможно закрепить на индивидуальные опоры или общий горизонтальный прогон. Другой край стропил укладывается на стену пристройки.

Примыкание односкатной крыши к стенеИсточник stroimkubik.ru

Важно: хотя уклон для ската выбирается индивидуально, он всё равно «привязан» к типу кровельного материала:

• Мягкие кровельные материалы позволяют занизить его до 5-7 градусов.
• Необходимый минимум для профнастила 8 град.
• Оптимальный уклон для металлочерепицы 30 град.
• Шиферу так же необходим уклон 20-30 град.

Однако, для регионов с большим количеством зимних осадков оптимален угол наклона в 40-45 градусов, что является пределом – подобная односкатная крыша редко где встречается. Примечательно, что в любом случае выдерживается общий уклон ската, гарантирующий сход осадков, а прочность при этом достигается разными способами.

Стропильная система двухскатной крыши

Как мы уже говорили выше, стропильная система – это объединённая в пространственную конструкцию совокупность наклонных балок. Главная её задача – обе
спечить опору для водонепроницаемого покрытия. Стропила – это доски, которые устанавливают «на ребро» под наклоном от конька крыши до мауэрлата и ещё дальше, образуя свес крыши. Сечение досок зависит от наклона крыши, кровельного материала, расчётной снеговой нагрузки и от частоты установки стропил. Так, чем больше уклон, тем меньше изгибающая нагрузка и, соответственно, мягче требования к несущей способности стропил. А более частая их установка уменьшает нагрузку, приходящуюся на каждый конструкционный элемент. Имеются таблицы, которые позволяют быстро определить требуемое сечение стропил. Но если мы строим обычный каркасный дом, то вполне применимы окажутся приведённые ниже советы.

Стропила изготавливаются из обрезной хвойной доски толщиной 40 мм и шириной 150 мм. На земле или перекрытии рисуется стропильная система в разрезе в натуральную величину. Две стропильные доски и перемычка из того же материала укладываются по шаблонному рисунку и скрепляются (гвоздями или саморезами) в форме буквы А. Так получается одна ферма стропильной системы. Фермы устанавливаются в выемки мауэрлатов с шагом 0,8 – 1 м. При этом, чем прочнее будет материал обрешётки, тем большее расстояние между фермами допускается. Так как ферма – довольно высокая конструкция, порой достигающая нескольких метров в высоту, их фиксируют временными распорками. После установки всех ферм по обе стороны от верхушки буквы А набиваются коньковые доски. На всю длину стропильной системы. По завершении скрепления всех стропил коньковыми досками временные распорки можно убирать.

Если каркасный дом имеет большие линейные размеры, то и длина стропильной доски может быть соответствующей. В таком случае необходимы промежуточные стоечные опоры. Их возможно размещать на балках перекрытия, но не дальше 80 см от места опоры самой потолочной балки. Если под коньком крыш расположена внутренняя несущая стена дома, столбы подпорки можно разместить прямо на ней.

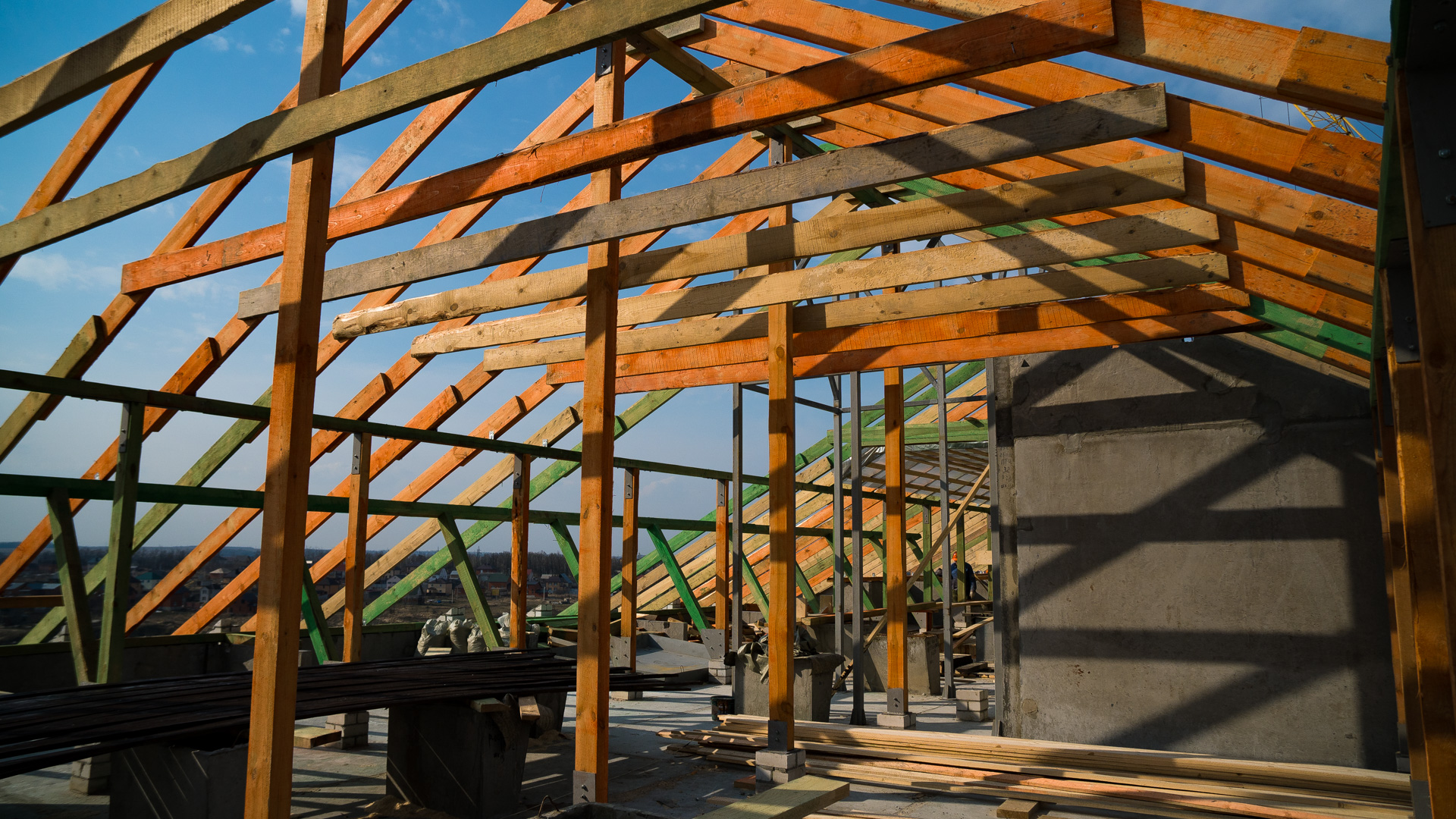

Установка стропил

Следующий после мауэрлата этап – установка стропил. Всю обработку стропильных балок рекомендуется проводить на земле. Это особенно касается мастеров – одиночек. На земле удобнее дать стропилам нужный размер, с помощью шаблона придать нужную форму, сделать пазы и отверстия, необходимые для крепежа. Далее стропила (их детали) поднимаются наверх, можно начинать работу по их креплению.

Рассмотрим, как строится крыша с висячей стропильной системой, ее технологию.

Чтобы установить стропильные ноги, в мауэрлате прорезаются пазы. Расстояние между стропильными ногами определяется индивидуально еще на стадии продумывания проекта, но оно не менее 1,5 метров. Меньше нельзя, будет недостаточная крепость конструкции.

Стропила устанавливаются с торцевых сторон крыши, то есть с фронтонов. Когда на торцах стропила установлены, от конька к коньку протягивается шнур. По нему ориентируются при установке остальных стропил – промежуточных.

Стропильные ноги вставляются в пазы и фиксируются. Для этого применяется комплексный крепеж. Стальной кронштейн ограничит смещение поперек, а скобы – продольное. Эта скоба крепит стропило к мауэрлату.

Стропила обязательно выступают за периметр дома, это необходимо помнить при их установке. Нормальным считается вылет (или свес) стропил на 40 сантиметров. Этот свес будет защищать стены строения от дождя, от воды обильно стекающей по кровле дома. Этот вылет (свес) стропил необходим, еще его можно увеличить, нарастив тонкой доской, которую называют «кобылкой». «Кобылку» крепят к стропилу гвоздями, используя прокладку – отрезок доски.

1. Нижние части стропил фиксируются обвязкой. Эта обвязка используется как основание для чердачного перекрытия. Мауэрлат – опора для брусьев этой обвязки.
2. Если недостаточна длина стропильного бруса, его наращивают. Два бруса укладываются внакладку, при этом нахлест должен составлять не менее метра, иначе будет мала прочность. Фиксируются брусья шпильками. Их диаметр не менее 8 мм.
3. Шпильками же соединяются стропила между собой. Для них предварительно проделываются отверстия. Чтобы стропила не вращались, были закреплены твердо, они соединяются сразу двумя шпильками.
4. Если крыша в ширину не более 6-ти метров, висячие стропила соединяются поперечным брусом. Он называется затяжкой и имеет форму буквы «А». Делаются затяжки из доски 50х100 или 50х150, к стропилам они крепятся саморезами. Иногда устанавливаются затяжки из трех досок 30х100, их располагают с обеих сторон стропила.
5. Наверху фермы стропил фиксируются продольным коньковым брусом, иногда – коньковой доской.
6. Чтобы усилить стропильный узел сверху, иногда соединяют коньковый брус с затяжкой. Для этого используется отрезок доски. Особенно это необходимо, когда между стропилами большое расстояние. При таком соединении не будет прогиба затяжки.

Эти операции повторяются для всех строптильных пар. Когда этот непростой труд закончен, строптила установлены, можно приступать к обрешетке.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Утепление крыши

Утепление крыши каркасного дома производить несложно, главное соблюдать ряд требования

Так, важно правильно подобрать используемый материал по размеру. Именно это является гарантией того, что внутри дома летом будет прохладно, а зимой тепло

Для утепления можно использовать различные материалы, представленные на современном рынке, чаще всего применяется обычный минеральный утеплитель.

Утепление крыши минеральной ватой.

Если вы используете плоский вид конструкции крыши, в качестве утеплителя лучше использовать керамзит, материал также применяется для утепления конструкции каркасного дома между этажами. При монтаже утеплителя обязательно создаются зазоры, они позволяют избежать скопления конденсата за счет активной вентиляции.

К элементам каркаса теплоизоляционные материалы крепятся вплотную, особенно это касается твердых утеплителей: пенопласт или пенополистирол.

Мебель для маленькой прихожей

Идеальным решением станет небольшой многофункциональный зеркальный шкаф-купе. Обязательно заранее продумайте его внутреннюю архитектуру, чтобы с наибольшей выгодой использовать даже неглубокую мебель. Не плохим вариантом являются также угловые прихожие.

Для обуви лучше приобрести небольшую обувницу, которая может одновременно выполнять функции столика или кресла.

Интересный стеллаж и зонированием пространства

Предусмотрите сверху просторные полки для зимней одежды и вещей, которыми вы не пользуетесь.

Свой выбор лучше остановить на светлой мебели, однако нижний уровень всё же лучше сделать немного темнее, таким образом грязь будет менее заметной. Стремитесь к компактным и многофункциональным решениям, огромные шкафы и верхние антресоли сразу же отправляйте на свалку.

Монтаж кровли

Каждый вид кровли имеет свои особенности при установке. Легче всего монтировать односкатную и плоскую кровли. Но в наших широтах чаще всего используют двухскатную крышу в каркасном доме. Ниже рассмотрим более подробно особенности ее монтажа.

После того, как определились с видом крыши, возвели каркас стен, стоит заняться непосредственно кровлей. Он состоит из таких этапов:

• монтаж каркаса стропильной системы;
• укладка утеплителя, паро- и гидроизоляционных материалов;
• обрешетка;
• укладка кровельного материала.

Удобнее всего монтировать плоскую и односкатную крышуИсточник iw.dikidaycare.com

Монтаж кровельной системы

Важно прочно закрепить потолочные балки. Для этих целей советуют брать брус с сечением 50 на 200 мм

Сразу следует построить шаблон стропильных ног. Две доски крепят между собой перпендикулярно относительно друг друга. Далее этот элемент прикрепляют к краю мауэрлата. Смещая доски, выставляют необходимый угол. От края стены обязательно отступают 40 см для водяного стока. Выстроив угол, крепят балку. Затем по шаблону крепят две пары стропил. Чтобы обеспечить жесткость конструкции, между стропилами крепят упорный брус. После подготовки шаблонов, их подымают на крышу и крепят к мауэрлату.

Обрешетку делают чаще всего с интервалом в 30-40 см. Утеплять крышу каркасного дома следует всегда. Даже если чердак не планируют использовать в хозяйственных целях, дополнительное утепление поможет сохранить тепло в доме и сэкономить в последующем финансы. Утепляют крышу каркасного дома так же, как и стены. Пирог состоит из стандартных слоев: слой утеплителя, пароизоляции, затем ОСП. Если помещение будет использоваться, сверху крепят листы гипсокартона. Утеплением крыши можно заняться и самостоятельно, но кровельные работы лучше всего предоставить мастерам.

На сегодняшний день существуют уже готовые заготовки стропильной системы и их уже крепят на основание.

Заготовка стропильной системыИсточник dvamolotka. ru

Двухскатная кровля каркасного дома «набирается» из таких составляющих:

1. Основа самой конструкции – мауэрлат.
2. Ноги стропил – опорные балки, которые крепят к основанию.
3. Ветровой ригель – горизонтальная балка, которой закрепляют верхнюю часть стропил.
4. Продольные балки.
5. Обрешетка – доски, на которые крепят укрывной материал.

Стоит отметить, что для упрощения строительных работ, элементы каркасных домов изготовляют уже на производстве. Остается только собрать все в единую конструкцию, как конструктор.

Готовые элементы каркасных домов легко собрать в единую конструкциюИсточник 290domov.ru

Наглядно монтаж стропильной системы показан в следующем видео:

Заключение

Несмотря на кажущуюся легкость работ, монтаж следует доверить опытной команде специалистов. Только они смогут точно рассчитать и смонтировать стропильную систему, при этом, не потратив лишние материалы. Опытные специалисты подскажут какой вид каркасной крыши лучше всего выбрать, помогут подобрать материал и сделать расчеты, учтут особенности вашего региона и лично ваши потребности.

От того, насколько прочной будет крыша, зависит надежность и безопасность дома и людей, которые в нем проживают. Кровля без должного утепления – это уменьшение срока службы всего дома, лишние траты на отопление, риск появления повышенной влажности и плесени. Поэтому для монтажа кровли за помощью стоит обратиться к профессионалам.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т. д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Материал для кровли

Выбор укрывного материала зависит от многих факторов, но главным критерием является угол уклона скатов крыши. От этого зависит насколько долго прослужит крыша, сохранит ли свои свойства, останется ли безопасной во время эксплуатации. В зависимости от вида укрывного материала соблюдается следующий угол наклона: профнастил применяют на кровлях с углом от 10 градусов, шифер подойдет для крыш с уклоном 12 – 60 градусов, черепица – 18 – 60 градусов, а для металочерепице – от 15 градусов.

Стоит отметить, что самым выгодным является уклон в 30-45 градусов. Такой угол наклона увеличивает срок службы, снижает нагрузку на каркас крыши, такие крыши считают безопасными и эстетически привлекательными.

Угол наклона крыши в 30-45 градусов снижает нагрузку на каркас крыши Источник kryshikrovli.ru

При выборе укрывного материала следует придерживаться ряда рекомендаций:

1. Материал должен соответствовать виду кровли.
2. Срок эксплуатации материала и самой стропильной системы каркасной крыши должны максимально совпадать .
3. Материал подбирают, учитывая желаемый эстетический вид и бюджет.
4. Материал для кровли должен совпадать с климатическими особенностями вашего региона.

Несмотря на большое разнообразие кровельных материалов мастера советуют выбирать гибкую черепицу либо металочерепицу. Эти материалы имеют ряд преимуществ:

• небольшой вес материала;
• устойчивость к внешним факторам;
• легкость укладки и последующего обслуживания;
• долговечность .

Функции

Естественно, что главное назначение любой крыши – защитить дом и его конструктивные детали от атмосферных осадков и утеплить его. Для этого конструкция крыши должна быть прочной, надёжной и долговечной. Скатная крыша должна обеспечивать равномерное распределение нагрузки как от внешних факторов (снег, ливень, ветер), так и веса самой конструкции по стенам дома. Кроме того, пространство между обрешёткой, на которой размещается кровля, и потолком должно быть достаточно хорошо утеплено, чтобы минимизировать теплообмен между внутренними помещениями и улицей. Немаловажная функция крыши – сбор и отвод в специально предусмотренные места дождевой или талой воды. Всевозможные отливы, желоба и водосточные трубы необходимо предусмотреть ещё на стадии проектирования каркаса крыши.

Особенности подбора варианта стропильной системы

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

• наслонному;
• висячему.

Эти обе системы стропил нашли применение в частном жилищном строительстве.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Кровельные работы в Москве и области

Потребность в кровельных работах

Потребность в работах по устройству кровли возникает в 2-х случаях: при новом строительстве и при капитальном или текущем ремонте крыши.

Согласно СП 17.13330.2017 (Актуализированной редакцией СНиП II-26-76) крыша – это верхняя несущая и ограждающая конструкция здания или сооружения для защиты помещений от внешних климатических и других воздействий.

Понятие монтаж крыши или устройство крыши относится к комплексу работ по сборке всей верхней ограждающей конструкции при новом строительстве или реконструкции здания.

Для скатных крыш в состав этих работ входит сборка деревянной или стальной стропильной системы, теплоизоляционного слоя, паро- и гидроизоляционных пленок, контрбруса для организации продуха в подкровельном пространстве, основания под кровельное покрытие и непосредственно самого кровельного материала.

Для плоских крыш основанием, как правило, являются сборные или монолитные железобетонные покрытия (эти работы выполняет организация, осуществляющая монтаж каркаса здания) или профнастил, уложенный по фермам. Эти работы, за исключением монтажа профнастила, выполняет организация, осуществляющая сборку каркаса здания. Все последующие работы по монтажу кровли — устройство пароизоляции, утеплителя, разуклонок, стяжек и верхнего покрытия кровли выполняет кровельная организация.

Кровля под ключ от компании «Престиж Строй Контракт»

Строительная компания «Престиж Строй Контракт» обладает опытом и квалифицированным персоналом для выполнения монтажа кровель всех типов. Строгое соблюдение требований технологических карт по устройству кровель, многолетняя работа, знание секретов мастерства позволяет выполнять любые кровельные работы на самом высоком уровне. Важной составляющей нашего успеха является непрерывный контроль за ходом производственного процесса (работами по кровле) со стороны производителя работ и службы главного инженера. Мы внимательно изучаем проект, видим и исправляем проектные ошибки, не допускаем реализации сомнительных и спорных решений, используем материалы только от проверенных производителей.

Как заказать выполнение кровельных работ в Москве?

Заказать работы по монтажу крыши можно посредством личного обращения на наш многоканальный телефон, отправки письма, техзадания, проекта на электронный адрес или заказа обратного звонка на сайте. Специалисты компании свяжутся с Вами, оперативно произведут осмотр объекта и расчет смет, предложив несколько вариантов решения, оптимизировав конечную цену на монтаж кровли.

Ждем ваших заявок!

Стартовал заключительный этап монтажа каркаса крыши «Стадиона Нижний Новгород»

АО «Стройтрансгаз» приступил к заключительному этапу монтажа каркаса крыши «Стадиона Нижний Новгород» на самом верхнем уровне. Накануне с помощью крана грузоподъемностью 400 тонн над последним этажом арены, где расположена зона фойе, установлен первый из 44 элементов металлоконструкций весом около 50 тонн. О ходе работ стало известно во время 19-го выездного совещания на стадионе под руководством губернатора области Валерия Шанцева.

«Еще недавно здесь был котлован, а сейчас стадион уже имеет полные очертания. Если говорить о состоянии на данный момент, то строители идут в графике, начался монтаж крыши над фойе, — отметил Валерий Шанцев. — К началу мая уже пригласим сюда фирму, которая выбрана для создания футбольного поля. Оно будет с подогревом, со всеми современными системами подкорневой аэрации, которых не было даже на Чемпионате Европы. Газон — это основа стадиона, на некачественном поле невозможно хорошо играть».

Первый этап монтажа металлоконструкций крыши начался в августе 2016 г. Тогда строители приступили к возведению «компрессионного кольца» над трибунами, состоящего из 16 укрупненных блоков весом каждый около 220 тонн. К настоящему моменту 14 блоков установлены в окончательное положение и поддерживаются на высоте более 40 метров при помощи вспомогательных конструкций. Одновременно ведется сборка и установка консольных ферм, которые соединят «компрессионное кольцо» с круглыми опорными колоннами диаметром 1,4 метра.   Уже смонтировано более 4 600 тонн металлоконструкций крыши — практически половина от общего веса каркаса. В 2017 г. на готовую крышу будет установлена кровля из светопрозрачного поликарбоната.

Параллельно осуществляется монтаж инженерных сетей вокруг здания стадиона, по которым будет обеспечиваться водо- и теплоснабжение новой арены, а также водоотведение. На сегодняшний день проложено 7,8 из 10,8 км труб ливневой и бытовой канализации, а также водопровода вокруг стадиона.

Строительство стадиона ведется в соответствии с графиком. На стройке задействовано более 1000 человек.

Стропильная система под металлочерепицу двускатной крыши: устройство, монтаж

Стропильная система под металлочерепицу стала самым распространенным и экономически выгодным вариантом для устройства кровли.

Крыша является одним из важнейших элементов в доме, защищая его от погодных воздействий, поэтому необходимо позаботиться о надежности и прочности каркаса.

Чтобы правильно спроектировать и смонтировать крышу, кровельным материалом которой является металлочерепица, необходимо ознакомиться с информацией, которая поможет правильно выполнить все этапы процесса возведения стропильной системы.

Что нужно знать о металлочерепице?

Металлочерепица – это легкий и прочный материал для кровли из стали с защитными цветными полимерными слоями, выполняющими украшающую и защитную функции.

Для ее производства применяется современное оборудование, позволяющее создавать на листе стали профиль, имитирующий ряды натуральной керамической черепицы.

В отличие от натурального прародителя, металлическая черепица отличается прочностью, легкостью и устойчивостью к механическим воздействиям.

Укладка таких листов производится гораздо быстрее, нежели единичные аналоги.  Такой материал не требует мощной основы.

Преимущества металлочерепицы:

• доступность. Материал можно найти практически в любом специализированном строительном магазине, и его стоимость будет относительно небольшой;
• долговечность. Металлочерепица высокого качества при грамотном монтаже способна прослужить не менее 30 лет;
• малый вес материала. Покрытие площадью в один квадратный метр весит около 5 килограммов, благодаря чему не нужно задумываться о дополнительном усилении каркаса и привлечении к монтажу спецтехники;
• легкость установки. За счет легкости материала и больших готовых листов крышу дома можно оформить за минимальное время;
• приятный внешний вид. Разнообразие расцветок и фактур поможет сделать крышу красивой и эффектной.

Помимо положительных сторон, справедливым будет отметить и минусы такого материала:

• тонкие листы быстро нагреваются под солнцем и быстро отдают тепло при понижении температуры;
• практически нулевая тепло- и звукоизоляция. Тепло и звуковые волны спокойно проходят через стальные листы внутрь и наружу;
• металлическая черепица легко скапливает под своей поверхностью конденсат, особенно в местах соприкосновения с каркасом.

С недостатками можно бороться, если учесть при монтаже несколько моментов, в основном касающихся правильной установки стропильной системы.

При ее монтаже нужно учесть слои паро-, гидро-, тепло- и звукоизоляции, а между изоляцией и кровельным покрытием обязательно учесть зазоры для циркуляции воздуха.

Также важно учесть, что все элементы стропильной системы должны находиться строго в одной плоскости.

Особенности стропильной системы двускатной крыши

Двускатные крыши со стропильными системами под металлочерепицу, которые рассматриваются в статье, имеют свои преимущества. Прямые формы скатов отлично подходят для укладки больших листов материала.

Форма и угол кровли зависят от формы и размера дома, но важно заметить, что оптимальный угол крыши под металлическую черепицу составляет около 20 градусов.

Если угол будет острее, то для монтажа обрешетки и кровли понадобится больше расходного материала, чтобы стропило смогло удержать их на себе.

Для более пологой крыши потребуется больше гидроизоляции, так как на ней будут задерживаться выпавшие осадки.

Каркас двускатной крыши состоит из:

• мауэрлата – это брус, уложенный на несущие стены для опоры стропил снизу;
• стропила – деревянного бруса, призванного в совокупности с такими же брусьями поддерживать крышу и уберегать от внешних воздействий;
• стойки, либо ригеля (в зависимости от выбранного типа стропильной системы) – нужны для дополнительной поддержки каркаса;
• обрешетки – досок, устилаемых на стропильные брусья по всей поверхности крыши для крепления к ним кровельного покрытия.

Теперь стоит разобраться с разнообразием каркасов крыш.

Стропильные системы двускатных конструкций бывают двух типов:

• наслонная система.
• висячая система.

Наслонная система применяется в домах, у которых, помимо стен по периметру, есть внутренняя несущая перегородка. Внутренняя стена нужна для установки на ней лежня, на котором будут закреплены стойки.

Стойки используются, чтобы подпирать коньковый прогон в месте стыковки его и верхних частей стропильных брусьев.

Висячая система используется в домах, где всего две несущие стены. Такой вариант каркаса применяется именно тогда, когда между несущими стенами соблюдается расстояние не более 7 метров, иначе без дополнительной опоры на большем расстоянии каркас может стать потенциальной угрозой жизни.

В такой системе применяются затяжки и ригели для разгрузки стропил и стен.

Помимо висячей и наслонной систем, применяются варианты, в которых комбинируются некоторые элементы обоих типов каркаса – все они отлично подходят для устройства крыши под металлочерепицу.

Расчеты и монтаж каркаса двускатной крыши

После определения варианта стропильной системы нужно произвести предварительный расчет материала.

Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно выполнить монтаж каркаса.

Расчет стропильной системы

Расчет потребности материала и нагрузки на него – необходимый этап для грамотного монтажа.

Нагрузка на каркас бывает трех видов:

• статические нагрузки – включают вес кровельного покрытия, обрешетки, дополнительных элементов, расходных и изоляционных материалов. В случае с металлочерепицей вес на 1 кв. м не более 5 кг;
• динамические нагрузки, к которым относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия». Стоит отметить, что при наклоне ската свыше 60 градусов снеговая нагрузка не учитывается, так как осадки достаточно быстро сходят с крыши;
• особые нагрузки. Расчет этого вида нагрузок актуален для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.

Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самым оптимальным будет шаг в 1 метр.

Видео:

Расчет сечения стропил производится с учетом нескольких параметров:

• возможные нагрузки;
• вид используемого материала;
• длина стропила;
• вид древесины;
• шаг между стропилами.

Например, для укладки металлочерепицы на каркас из стропил, шаг которых составляет 0,9 м, а длина стропила равна 4 м, идеальное сечение будет 50х200 мм.

Предосторожности и советы

Перед монтажом древесные элементы каркаса обрабатываются антисептическим, влагозащитным и огнеупорным растворами для обеспечения длительного и безопасного срока службы.

Такие растворы позволят в дальнейшем избежать появления в дереве жуков, плесени и грибков.

При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10 %.

Этот запас способен в дальнейшем скорректировать возможные неточности и улучшить качество стропильной системы.

Максимальная длина бруса для стропил и мауэрлата – 6 метров. При ее недостатке можно прибегнуть к увеличению длины с помощью наращивания, стыковки или соединения.

Для выполнения каркаса нужно выбирать древесину с влажностью не более 25 %. Возможны используемые элементы из бревен, брусьев и досок.

Чтобы исключить попадание воды на стены, предусматривается свес. Для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски-«кобылки».

Этапы монтажа

После выполнения расчета необходимых параметров и закупки материалов приступают к монтажу.

К верху несущих стен крепится мауэрлат. Его установка выполняется на анкера, вмурованные в верхний ряд кладки. Их длина должна на 2-3 сантиметра превышать высоту мауэрлата для фиксации гайки.

Под брус укладываются 2 слоя гидроизоляции из рубероида. При наличии внутренней несущей стены укладывается лежень. Между стенами устанавливается затяжка для взятия продольных нагрузок.

Готовятся стропила необходимой длины с запилами под мауэрлат и коньковый брус. Первые стропила ставятся на фронтонах.

Крепление их к мауэрлату производится с помощью уголков или скоб. Начальные стропила кладутся точно по уровню, между ними закрепляется леска, по которой будут устанавливаться остальные брусья.

Видео:

Для придания прочности к каждой стропильной паре крепятся ригель и коньковый брус при помощи болтов.

При наличии внутренней несущей стены до монтажа конькового прогона к лежню под прямым углом крепятся вертикальные стойки.

После установки стропил делается обрешетка. Укладывается она снизу ската вверх при помощи гвоздей, толщина первой доски должна быть не менее 2 см.

Расстояние между последующими планками для металлочерепицы составляет 35 см. Верхние планки ставятся на 5-6 см ниже, чем будущая кровля. При необходимости в теплой крыше укладываются все слои изоляции.

Листы кровельного покрытия устанавливаются снизу вверх с помощью саморезов. Последними устанавливаются водостоки и декоративные элементы для стыков металлочерепицы.

Теперь, вооружившись всей необходимой информацией о материалах, расчетах и процессе монтажа, можно быть точно уверенным, что дом будет надежным.

При этом важно не забывать о правилах безопасности. Монтаж стропильной системы можно выполнить своими руками, но для большей надежности рекомендуется доверить этот процесс профессионалам.

Видео:

Устойчивое сбережение — Шаг 11

Первая часть сборки кровельного каркаса заключается в «раскатывании ферм». Хотя некоторые старомодные строители предпочитают обрамлять свои крыши одним куском пиломатериала за раз, при строительстве в одиночку может быть опасно обращаться с большими элементами каркаса крыши, когда вы находитесь на двух этажах в воздухе. Большинство современных строителей заказывают заранее изготовленные фермы крыши, а затем кладут их по бокам на вершину дома с помощью крана. Затем все, что вам нужно сделать, это перетащить каждую ферму в нужное место и перевернуть ее в вертикальное положение.

Перед тем, как они прибыли, я обязательно отвесил и выровнял стены второго этажа. Это было относительно легко, потому что, когда пол уже был готов, я знал, что первый этаж очень плотно заперт. Это означало, что я мог использовать его, чтобы закрепить второй, что я сделал с отвесом и 20-футовыми 2×4 точно так же, как я сделал на первом. Кстати, если кто-нибудь когда-нибудь скажет вам, что невозможно перевозить 20-футовые полноприводные автомобили Ford F-150 без багажника за 300 долларов, вы можете показать им это как доказательство их неправоты.

Фермы прибыли на длинной платформе, и водитель с помощью подъемного крана поднял их на 20 футов на вершину стены второго этажа.Они были сложены в две стопки, так что я положила одну в середине дома, а другую встала на другом конце. Я использовал несколько длинных вертикальных брусков 2×4 для поддержки вертикального набора, чтобы они не падали за стену дома. Мне повезло, что мои друзья Майкл и Пи Джей помогали мне, так как фермы длиной 24 фута и высотой 5 футов довольно тяжелые для работы одного человека.

Мы начали с лежащего штабеля.Мы схватили ферму на конце фронтона и сдвинули ее на другой конец дома, где медленно и осторожно поставили ее на вертикальные стойки 2×4, точно такие же, как те, что на другом конце. Мы прибили его к верхней пластине заподлицо с концом, а затем прибили небольшой брусок 2×4, чтобы ферма не упала обратно. Я предварительно вырезал эти части, которые называются птичьими блоками, размером 22 7/16 дюйма, чтобы они плотно помещались в промежутках между фермами. Мы сдвинули следующую ферму вниз и выровняли ее по блокам для птиц, а затем использовали 2×4 в качестве шеста, чтобы поднять ферму в вертикальное положение.В этот момент мы заканчивали прибивать его к птичьим блокам и прибивать к верхней пластине. Ниже вы можете видеть все 3 части вместе, фермы опираются на верхнюю пластину, а птичий блок помещается между ними.

Мы продолжали повторять этот процесс, пока не свернули все фермы в первой стопке. В то время мы проложили несколько досок 1×4 вдоль внутренней части верхних поясов, чтобы убедиться, что они правильно расположены. Они также помогают добавить боковую прочность фермам, чтобы предотвратить их перекатывание на бок.Вы можете видеть их как две более темные линии в центре фотографии.

Вторая половина ферм была установлена ​​примерно таким же образом, но намного проще, так как кран уже поставил их в вертикальном положении. Для этих ферм я сначала установил 1×4, а затем использовал их в качестве направляющих, чтобы фермы оставались в вертикальном положении, когда мы двигали их в нужное положение по одной. Если вы можете представить, как кольца на занавеске для душа скользят по карнизу, это может помочь вам визуализировать фермы, скользящие по направляющим 1 × 4.

Если я еще не объяснил, строительство дома может оказаться довольно сюрреалистичным занятием. Здесь я стою на вершине стены второго этажа, делаю снимок выше и восхищаюсь тем, какой феноменальный сегодня день, в то время как большая часть остального мира усердно работает, усердно работая над работой, которую они не любят медленно убирать. при 30-летней ипотеке. Если бы они только знали, что могут построить красивый дом с нулевыми затратами в таком безмятежном пригороде крупного города менее чем за 200 тысяч долларов. Да, и не просто город — Ванкувер был единственным городом в Северной Америке, который вошел в десятку лучших городов мира по качеству жизни, где доминируют европейцы.(Мерсер – 2017)

Это выглядит немного неряшливо со всеми длинными 2×4, торчащими вверху и диагонально скрепляющими стены, но это полный скелет дома!

Как установить кровельные фермы

Независимо от того, строите ли вы гараж, хижину или дом, кровельные фермы могут сэкономить вам много времени и денег. Вот что вам нужно знать о том, как правильно установить фермы крыши, независимо от того, что вы строите.

Каковы преимущества установки заводских ферм крыши?

Изготовленные стропильные фермы имеют много преимуществ в процессе строительства.Вот некоторые из них:

Низкая стоимость

По сравнению с аналогичными стропилами крыши, кровельные фермы намного более экономичны и просты в установке, что делает их отличным проектом «сделай сам». Как правило, кровельные фермы могут стоить на 30-50% меньше, чем каркас крыши на месте.

Точное машиностроение

Изготовленные фермы изготавливаются в контролируемой среде с использованием передового программного обеспечения и технологий, что оставляет минимум места для ошибок. Точность важна для правильной подгонки всех компонентов, и установка изготовленных ферм — лучший способ обеспечить это качество.

Быстрая установка

Кровельные фермы очень быстро устанавливаются, иногда позволяя выполнить работу, на которую в противном случае ушли бы недели, всего за несколько дней или даже часов! Многие пакеты стропильных ферм поставляются с инструкциями, которые помогут вам в этом процессе. Это может сэкономить вам много времени, денег и энергии.

6 шагов для безопасной и эффективной установки кровельных ферм

В большинстве случаев заводские стропильные фермы можно установить всего за один день. Однако, если вы новичок в этом процессе, это может быть немного кривой обучения.В этих шести шагах мы объясним, как безопасно и эффективно установить стропильную ферму.

1. Будьте информированы, готовы и в безопасности

Как и в любом строительном проекте, важно убедиться, что у вас есть все знания, материалы и защитное оборудование, прежде чем приступить к работе (и если вы читаете это, значит, у вас хорошее начало!). Вот некоторые рекомендации по обеспечению безопасности при строительстве, о которых следует помнить:

• Убедитесь, что ваша лестница заземлена и устойчива
• Не работай в одиночку
• Носите обувь на резиновой подошве с хорошим сцеплением
• Дождитесь тихой сухой погоды
• Носить каску

2.Отметить позиции фермы крыши

Когда вы будете готовы к установке, начните с разметки стеновых пластин в местах, где вы планируете разместить фермы. Обычно фермы располагаются на расстоянии около 2 футов друг от друга в центре. Не забудьте сделать это на настенных панелях с обеих сторон.

3. Поднимите и временно закрепите первую ферму крыши

Вручную или с помощью крана поднимите первую ферму и поместите ее на крышу в вертикальной плоскости так, чтобы она совпадала с концом диагональной связи стропила.Временно прикрепите первую ферму к обеим соответствующим пластинам стены.

4. Поднимите и временно закрепите другие фермы

Поднимите вторую ферму и временно привяжите ее к первой ферме с помощью горизонтальных связей вдоль стропил и потолочных стяжек. Обе фермы должны быть вертикальными. Повторите этот процесс с остальными фермами, временно прикрепив их к той ферме, которая стояла ранее.

5. Фиксация постоянных брекетов и удаление временных брекетов

После установки и временного закрепления всех ферм закрепите постоянные диагональные связи на каждой стропиле под углом 45°.Сделайте это, прибив их гвоздями к стеновой пластине, закрепленной как можно выше на первой ферме, а также оставив место для верхней продольной распорки позже. Затем прикрепите продольные распорки к оставшимся стропилам, стойкам и потолочным стяжкам. В этом случае временное крепление становится ненужным и может быть удалено.

6. Двойная проверка вертикального выравнивания

Теперь ваши фермы крыши должны быть установлены и надежно закреплены, но перед тем, как вы закончите, остался последний шаг. Дважды проверьте, чтобы все фермы были выровнены по вертикали и не выгибались из своих вертикальных плоскостей.

После этого вы можете отступить, посмотреть на свою работу и похвалить себя за хорошо выполненную работу!

Если вы начинаете новый проект и планируете установить кровельные фермы, выберите кровельные фермы Zeeland Lumber & Supply. Наши кровельные фермы, изготовленные на контролируемом предприятии нашими экспертами по фермам и панелям, обеспечивают надежную, прочную и долговечную конструкцию. Для получения дополнительной информации позвоните нашей команде по телефону (888) 772-2119 или свяжитесь с нами онлайн сегодня.

Кровельные работы — WorkSafe ACT

Кровельные работы — планирование, подготовка и проведение работ по устройству, обслуживанию и демонтажу кровельных покрытий, в том числе стропильных ферм, и перемещение лиц, работающих на крышах.

Лицо, занимающееся бизнесом или предприятием, должно провести тщательную оценку рисков на конкретном участке, чтобы выявить конкретные опасности и риски. Результат оценки риска даст представление о соответствующих мерах контроля для устранения или минимизации опасностей.

Рабочие, занимающиеся монтажом крыш и работающие с каркасом крыши, будут подвергаться риску падения через каркас крыши, если не будут приняты соответствующие меры контроля для предотвращения падения.Эти падения могут привести к серьезным травмам, которые оказывают существенное влияние на способность работника продолжать этот вид трудовой деятельности. В некоторых ситуациях имели место летальные исходы.

Характер конструкции каркаса крыши и методы работы, принятые для его возведения, представляют опасность падения для рабочих, которые будут устанавливать каркас и его облицовку. Чем больше отверстий в каркасе крыши во время строительства, тем выше риск падения рабочего через эти отверстия.

Примерами рабочих, подвергающихся риску падения через каркас крыши, могут быть рабочие:

• установка каркаса крыши, где расстояние между фермами и стропилами превышает 600 мм
• установка кровельных связей
• измерение верхнего пояса обрешетки
• установка обрешетки и обрешетки
• установка металлической или плиточной облицовки.

Принято считать, что одна мера контроля, назначенная для одного участка, может не иметь отношения к другому участку. По этой причине ко всем работам необходимо подходить индивидуально, и необходимо проводить оценку рисков, чтобы позволить лицу, контролирующему бизнес или предприятие, или самозанятому лицу принять решение о наиболее подходящих мерах контроля.

Существует ряд мер контроля, которые можно использовать для предотвращения падения человека. Принятая мера контроля будет определяться конкретными опасностями и рисками, присутствующими в данный момент. Ниже приведены некоторые примеры мер контроля, хотя и не исчерпывающие, которые можно использовать в зависимости от результатов оценки риска.

Стропильные фермы, установленные и закрепленные на расстоянии, не превышающем 600 мм

Расстояние в 600 мм, хотя и не совсем идеальное, может привести к тому, что элементы крыши будут находиться в пределах досягаемости и, таким образом, допустить некоторую степень перемещения вокруг каркаса во время их установки и обшивки крыши .

На существующих крышах, где поверхность крыши заменяется, признано, что существующий каркас может иметь стропила или фермы в центрах, расстояние между центрами которых превышает 600 мм. Установка дополнительных стропил или ферм для уменьшения расстояния, как правило, нецелесообразна, а риск, связанный с установкой дополнительных ферм, перевешивает полученные преимущества. В этих обстоятельствах другая мера контроля была бы более подходящей.

Элементы каркаса крыши с промежутками более 600 мм и меры контроля на месте

Если принято решение построить элементы каркаса крыши с промежутками более 600 мм, образовавшиеся отверстия будут значительными, и рабочему будет трудно безопасно передвигаться . Должна быть предусмотрена контрольная мера, которая предотвратит падение рабочего как внутри, так и снаружи во время установки фермы.

Если установка кровельной обрешетки должна производиться после того, как стропильные рамы установлены, кровельные рейки должны быть установлены в центрах, не превышающих 450 мм. Потолочные рейки – это не кровельные рейки. 450-миллиметровые центры обрешетки крыши значительно уменьшают проемы из-за увеличенного расстояния между фермами. Обрешетки должны быть достаточно прочными, чтобы перекрывать верхние пояса ферм или стропил и предотвращать падение рабочего через промежутки между элементами крыши во время установки обрешетки.

Установка самой кровельной обрешетки представляет определенный риск из-за промежутков между элементами каркаса, по которым будет перемещаться рабочий. Таким образом:

• должны быть предусмотрены меры контроля для предотвращения внутреннего и внешнего падения на человека, устанавливающего обрешетку
• обрешетка должна быть установлена ​​от края крыши вверх по уклону крыши
• рабочие не должны находиться выше высоты обрешетки перед установкой обрешетки
• обрешетка по периметру коньков, ребер и ендов не должна устанавливаться до того, как будут установлены обрешетки к телу крыши.

Потолочные рейки не являются приемлемым средством защиты от падения рабочего. Хотя некоторые стороны заявляют, что потолочные рейки не выйдут из строя, когда падающий рабочий ударится об рейку, они не смогли продемонстрировать, что травмы не будут значительными.

Элементы каркаса крыши с шагом более 600 мм и установленным ограждением

Если расстояние между элементами каркаса крыши превышает 600 мм, на верхних поясах ферм можно установить барьер, такой как защитная сетка, который предотвратит падение рабочих.

Из-за увеличенного расстояния между элементами каркаса крыши существует риск падения рабочего, устанавливающего барьерную сетку. Во время установки шлагбаума:

• должны быть предусмотрены средства контроля для предотвращения внутреннего и внешнего падения человека, устанавливающего шлагбаум
• шлагбаум должен быть закреплен и соединен в соответствии с инструкциями производителя
• шлагбаум должен быть в состоянии контролировать риск падения рабочих, которые должны работать на верхней части каркаса крыши.

Предоставление страховочной площадки

Другой вариант – установить страховочную платформу на нижнем поясе стропильных ферм для предотвращения падения рабочего.

Платформа для защиты от падения настолько прочна, насколько прочны элементы, которые ее поддерживают. Если платформа поддерживается нижним поясом фермы, должно быть подтверждение от производителя фермы, что элемент может выдержать дополнительные нагрузки, которым он может подвергаться.

Насколько быстро и легко установить механически обработанную ферму крыши?

Когда строится здание, монтаж конструкции часто является самым впечатляющим этапом.В связи с этим механически обработанные стропильные фермы сегодня являются важным элементом. Являясь завершающими элементами конструкции здания, они воплотили в себе последние промышленные технологические достижения.

Но легко ли монтировать обработанные деревянные фермы крыши?

Механически обработанные стропильные фермы: точность, облегчающая монтаж

В прошлом стропильные фермы изготавливались и собирались вручную, иногда в неблагоприятных условиях. В этом случае деревянные детали могут деформироваться и не полностью интегрироваться в проект.Это может вызвать неровности крыши и ослабить конструкцию. Это еще больше усложняло установку, поскольку детали часто приходилось подгонять на месте. Сборка была настоящей головной болью для плотников.

Оптимальные условия труда и эффективные инструменты

Механически обработанные стропильные фермы помогли решить эту проблему благодаря некоторым своим свойствам. Во-первых, фабричное производство в отличных условиях дает очень точную визуализацию и идеально соответствует размерам, предоставленным клиентом.На заводе сложное оборудование, доступное рабочим, позволяет им изготавливать конструкции со сложной геометрией, сохраняя при этом непревзойденную точность.

Современные инструменты, используемые на заводах, также ускоряют производство, чтобы уложиться в самые сжатые сроки. Благодаря стандартизации методов производства и все более эффективным инструментам заводские стропильные фермы можно адаптировать ко всем типам конструкций. Эта надежность и универсальность сделали его самым популярным продуктом в конструкционном строительстве.

Быстрая установка независимо от проекта строительства

Механически обработанные деревянные стропильные фермы также имеют то преимущество, что их легко и быстро установить. Благодаря их единообразию и точности измерений условия установки являются постоянными и позволяют устанавливать цепи. Во-первых, расположение ферм на краях крыши должно быть отмечено согласно плану строительства. После установки их на предыдущую конструкцию рабочим остается лишь разнести их по меткам.Они идеально стыкуются с краями крыши, требуя использования только стандартных элементов для их крепления. Не нужно подгонять или перерезать детали! Таким образом, рабочая сила, необходимая для операции, также сокращается.

Usihome: для простой установки механически обработанных ферм крыши

Короче говоря, стропильные фермы могут показаться сложными в установке, но на самом деле они очень просты, если их собрать на заводе.

В UsiHome мы гордимся этим типом продукции. Благодаря нашему современному оборудованию и строгому контролю качества мы стремимся предоставить вам лучшие конструкционные продукты.У вас все еще есть вопросы или опасения по поводу установки стропильных ферм? Связаться с нами!

Сколько стоит каркас крыши за м2? // Узнайте больше здесь, на Roof Pricing

В среднем по США стоимость обрамления крыши колеблется от 13 500 до 16 500 долларов, при этом большинство домовладельцев тратят около 15 000 долларов на 1500 поперечных двускатных крыш на стандартной собственности, но в конечном итоге вы можете потратить всего 10 000 долларов на небольшую квартиру. На другом конце спектра ожидайте, что стоимость многоскатной крыши, оснащенной стальными фермами премиум-класса, превысит 20 000 долларов.

Зачем переделывать крышу?

Ну, вы могли бы строить новый дом или планировать пристройку к своему нынешнему дому, или вы могли бы купить старый дом в качестве проекта реставрации. Всегда начинайте сверху и двигайтесь вниз.

Каркасы, известные как фермы, имеют форму треугольника, обычно изготавливаются за пределами площадки из пиломатериалов или стали и доставляются на объект как единое целое. Существует множество вариантов кровельных каркасов в зависимости от типа вашего дома и дизайна, который вы хотите создать, а также различных высот потолков.

Какие факторы влияют на стоимость каркаса крыши?

Есть много факторов, влияющих на стоимость каркаса крыши, вот лишь некоторые из них:

• Металл против пиломатериалов

• Тип металла или тип пиломатериала
• Тип фермы крыши — некоторые фермы имеют разные места в зависимости от типа вашей крыши

• Сложность конструкции
•  Высота/размер

•  Требования к несущей способности

Стропила крыши и фермы крыши стоят и в чем разница?

Крыши новых домов будут построены с использованием ферм, но многие крыши первоначально были построены со стропилами.

Стропила — это большие куски пиломатериалов, которые строятся на месте и изготавливаются на заказ для формирования новой крыши. Очевидным преимуществом является индивидуальная настройка и универсальность, но вы можете быстро увидеть, что требуется команда опытных плотников, а затраты на рабочую силу просто взлетят до небес. Проще говоря, сборка и установка стропил занимает гораздо больше времени и, что удивительно, может быть подвержена большему количеству ошибок, чем точно изготовленные фермы, которые предварительно настроены в соответствии с конкретными стандартами и поставляются в виде одного блока.

Итак, почему именно стропила? Стропила допускают более высокие потолки, чем многие предварительно изготовленные фермы, поэтому, если вы преобразуете пространство на крыше, то именно поэтому они нравятся некоторым домовладельцам.Тем не менее, стропила имеют более короткие прогоны, а это означает, что существуют требования к внутренним несущим стенам, поэтому стропила могут не подойти, если вы проектируете жилое пространство с открытой планировкой.

В отличие от этого, фермы изготавливаются на заводе с использованием точных компьютерных технологий, поэтому запас площади на самом деле меньше, чем у стропил, изготовленных по индивидуальному заказу. Фермы строятся гораздо быстрее и могут быть установлены за один день, сохраняя дом водонепроницаемым и защищенным от непогоды — сравните это с днями или неделями плотников, работающих на стройплощадке.

обходятся дешевле в строительстве и установке, и доступно множество различных типов, включая стили с очень длинными пролетами, которые идеально подходят, если вы проектируете открытую планировку. Стальные крепления позволяют создавать потолки в стиле собора и отделывать чердачные помещения.

Средняя стоимость ферм крыши составляет от 50 до 540 долларов за ферму или от 9 до 11 долларов за квадратный фут, поэтому каркас крыши площадью 1500 квадратных футов будет стоить от 13 500 до 16 500 долларов. Стоимость стропил составляет в среднем от 7 до 16 долларов за квадратный фут и 10 долларов. от 500 до 24 000 долларов, чтобы установить их на сопоставимой крыше площадью 1500 квадратных футов.

Сравнение деревянного каркаса и стального каркаса

Деревянный каркас, безусловно, является наиболее доступным из двух вариантов, но он не обеспечивает такой прочности и поддержки, как стальной каркас, поэтому ваш выбор дизайна и стиля крыши может в конечном итоге принять решение за вас.

Деревянный каркас можно скрепить сталью для увеличения прочности и поддержки, но, как правило, ваш кровельный подрядчик не будет рекомендовать деревянный каркас для больших домов или длинных пролетов, однако для небольших домов это значительно дешевле, чем сталь.Деревянный каркас стоит от 3 до 5 долларов за доску-фут. Он идеально подходит для районов с устойчивым и умеренным климатом, но если вы живете в месте с большим количеством влаги и влажности, то это может быть не самый разумный выбор для вашего проекта.

Стальной каркас стоит от 7 до 9 долларов за досковый фут, поэтому он может быть дорогим, но иногда это неизбежно. Высокие крыши, крыши в стиле собора и интерьеры требуют стальных распорок как части конструкции для устойчивости и поддержки, даже если используются пиломатериалы.Сталь может создавать эти конструкции с нуля со сложными углами и шагами и потенциально использовать меньше материала.

Средняя стоимость стропильных ферм только по размеру

— это один из способов измерения стоимости фермы крыши, и диапазон цифр начинается с 70 долларов за ферму и достигает примерно 270 долларов за ферму. Даже в категории размера цены будут различаться в зависимости от нескольких различных факторов, включая материал и долговечность, которую обеспечивает ферма. Большие фермы обеспечат большую поддержку.

Взгляд на различные каркасы крыши и их стоимость

• Вальмовая кровельная рама – эта конструкция имеет почти вертикальные боковые уклоны, что обеспечивает легкий доступ к чердаку. Цены варьируются от 75 до 125 долларов за ферму с двускатной крышей. Этот стиль популярен в Новой Англии, где точное количество необходимых ферм зависит от конкретной конструкции крыши
.
• Каркас мансардной крыши – средняя цена за ферму для каркаса мансардной крыши составляет от 75 до 400 долларов США в зависимости от того, из чего сделана ферма, а также от стиля и размера.Это не обычный стиль каркаса крыши; это четырехскатная крыша с двойным скатом с каждой стороны и очень крутым и почти вогнутым нижним скатом
• Каркас двускатной крыши – каркас двускатной крыши будет стоить от 100 до 175 долларов США за ферму в зависимости от того, из чего сделана ферма. Двускатные крыши являются одними из самых распространенных и универсальных кровельных покрытий, не требующих особого ухода и простых в установке
.
•   А-образная рама – А-образная крыша доходит до земли и придает дому характерную форму заглавной буквы «А».Этот тип рамы сложен и дорог в изготовлении с очень крутым уклоном, поэтому рассчитывайте заплатить от 200 до 300 долларов за ферму. Положительным моментом является то, что крутой уклон позволяет легко соскальзывать снегу, поэтому им обычно не нужно нести большой вес с точки зрения прочности конструкции
.

Трудозатраты на каркас крыши

Трудозатраты — одна из самых маленьких статей затрат на строительство стропильной крыши — сравните ее с трудозатратами на новые стропила. Затраты на материалы включают заводскую сборку и стоимость крана, необходимого для опускания крыши на место, которая составляет от 500 до 700 долларов.

Практичность

Процесс с каркасом ферменной крыши довольно прост, фермы заказываются примерно за три-четыре недели до того, как они потребуются. Они изготавливаются на заводе в соответствии с точными спецификациями вашего дома, поэтому вам нужен опытный и профессиональный кровельщик. Рама доставляется на место на бортовом грузовике, и для подъема деталей на место требуется кран. Весь процесс может быть выполнен менее чем за день после того, как каркас будет доставлен в ваш дом, и это одна из самых привлекательных особенностей использования этого типа каркаса крыши, а также более низкие затраты.

Не забывайте о стоимости сноса

Снятие старой крыши и последующий демонтаж существующего каркаса требует затрат, которые необходимо добавить к вашему счету на покрытие расходов на каркас крыши плюс плата за свалку, чтобы избавиться от отходов.

Как установить кровельные фермы? [Пошаговое руководство]

Чтобы построить прочную крышу, необходимо установить стропильные фермы. Стропильные фермы используются на крыше для поддержки нагрузок. И если вам нравится устанавливать фермы крыши, вам может прийти в голову вопрос о , как установить фермы крыши.

Кровельные фермы легче установить, чем традиционный каркас, но делать это нужно осторожно. Вы не должны делать больших ошибок при установке ферм крыши. Итак, вам нужно следовать инструкции.

И в этой статье вы получите правильное руководство по успешной установке вашей кровельной фермы.

Установка стропильных ферм — более быстрый процесс. И вам не нужно рассчитывать и резать сложные углы крыши.Кроме того, это недорогой материал. Но так как это ваша крыша, самая необходимая часть любой постройки, то лучше не допускать ошибок.

Вам понадобится большой грузовик для перевозки ферм крыши на строительной площадке, а также кран для их подъема. После этого вы должны установить фермы крыши шаг за шагом.

Теперь мы объясним пошаговое руководство в оставшейся части статьи.

Стропильные фермы могут быть разных размеров.Итак, прежде всего, подберите для своих конструкций стропильные фермы необходимых размеров. Затем нужно подготовить рабочую зону, чтобы вся работа была выполнена качественно.

• Установите вертикальный подъемник стола на обоих концах фронтона.
• Закрепите конструкционную древесину. С помощью транцевых зажимов удерживайте древесину на месте.
• Затем убедитесь, что настенные панели установлены ровно и надежно закреплены.
• После этого на каждой стеновой пластине сделайте отметки для размещения ферм.

Убедитесь, что ваше рабочее место подготовлено и безопасно.Затем начните поднимать фермы.

• Поднимите фермы на стропила в вертикальном направлении либо механически (рекомендуемый метод), либо вручную. В механическом способе нужно использовать подъемный кран.
• После этого прикрепите кусок конструкционного дерева к передней части пакетов ферм.
• Затем закрепите горизонтальный брус на деревянном пролете передней части фермы двумя гвоздями от подъемника стола.

Каждая распорка должна иметь два гвоздя.

• С помощью длинного бруса прибейте фермы в пакете одну за другой.

Теперь освободите первую ферму, разрезав бандаж. Затем перенесите его на противоположный конец крыши.

• Совместите их с установленной вами маркировкой настенной пластины. Затем зафиксируйте их на месте гвоздями.
• Прибейте обе стороны фермы гвоздями и выровняйте их с помощью ремня, соединенного с древесиной на следующем подъемном столе.
• Затем привяжите трос между пакетом ферм и гонтом.
• Таким же образом освободите вторую ферму и переместите ее на другой конец крыши.
• Следуя тому же процессу крепления первой фермы, закрепите вторую ферму гвоздями.
• Повторив предыдущий процесс, разложите фермы по всей крыше и прикрепите их к раме.

Все оставшиеся поперечные, диагональные и зигзагообразные распорки, а также металлические ограничительные ремни должны крепиться к торцу фронтона в этом месте.

• Установите нижнюю распорку в соответствии с деталями крыши.
• Установлен безопасный и безопасный доступ, требующий ремонта более высоких распорок без причинения вреда.
• Установите все верхние крепления в соответствии с деталями крыши.
• Ограничительные ремни следует отрегулировать по мере необходимости.

Колебания влажности и температуры могут создавать нагрузку на фермы, в результате чего центр нижнего пояса поднимается выше.Все элементы ферм имеют номера. Существует распространенная ошибка, которую совершают все: верхний пояс меняют местами с нижним.

Поскольку шнур проходит через настенную панель, это допустимая ошибка. К сожалению, это препятствует движению фермы в соответствии с планом, нарушает гарантию и может привести к разрушению соседних частей фермы. Итак, прибейте фермы там, где они показаны на плане.

Надеюсь, вы поняли инструкцию по установке ферм крыши. Итак, теперь вы можете без колебаний монтировать стропильные фермы.

Сохраняйте спокойствие и следите за тем, чтобы не пропустить ни одной инструкции. Пропуск любого шага будет недостатком для крыши.

Не забывайте о мерах безопасности. Всего вам самого наилучшего.

Установка мансардных окон на различные типы крыш

Давайте будем реалистами: вы, вероятно, не будете тем, кто физически устанавливает мансардные окна. Если у вас нет опыта в строительстве или кровельных работах, установка мансардных окон не является типичным проектом строительства дома своими руками.

Тем не менее, это не означает, что вы не можете быть проинформированы обо всех тонкостях установки светового люка. И одним из важнейших факторов, определяющих, какой световой люк вы получите и как он будет установлен, является тип вашей крыши.

Кровельные материалы и виды монтажа

Как правило, ваша крыша относится к одной из трех категорий: гонтовая, металлическая или черепичная. Металлические крыши могут поддерживать только мансардные окна, установленные на палубе, но если у вас гонтовая или черепичная кровля, у вас есть возможность выбирать между мансардными окнами, установленными на палубе, или на бордюре.Теперь, что, черт возьми, означает установка на палубе и на бордюре?

Мансардные окна, устанавливаемые на палубе, прибиваются гвоздями непосредственно к настилу вашей крыши (фермы и балки между конструктивными элементами вашей крыши). Это дает им более низкий профиль на вашей крыше и делает их идеальными для новых домов или новых оконных проемов.

Мансардные окна, монтируемые на бордюр, чаще встречаются на крышах с малым уклоном. Они устанавливаются на бордюр или раму — обычно из двух на четыре — которые ваш установщик прикрепляет к крыше.Думайте о световых люках, установленных на бордюре, как об обувной коробке: бордюр — это коробка, а световой люк — это крышка.

Мансардные окна, устанавливаемые на палубе и на бордюре, выглядят одинаково изнутри, поэтому тип и уклон вашей крыши, скорее всего, будут определяющими факторами для выбора стиля установки. Но для того, чтобы установка мансардного окна была завершена, вам необходимо выполнить перепрошивку.

Комплект для гидроизоляции VELUX

Flashing — это материал, который создает уплотнение вокруг настила или крепления бордюра вашего светового люка.Таким образом, комплекты гидроизоляции VELUX являются важнейшей частью нашей полностью герметичной системы. Но независимо от того, устанавливаете ли вы мансардные окна на палубе или на бордюре, у VELUX есть множество комплектов окладов, которые обеспечивают герметичную посадку практически для всех типов крыш и уклонов.

Наш гидроизоляционный материал в сочетании с двумя другими материалами, предварительно прикрепленным палубным уплотнением или прокладкой и клейкой подложкой, составляют три уровня защиты, о которых мы говорим в нашем Обещании отсутствия утечек. Вместе эти материалы гарантируют 10-летнюю гарантию на установку от утечек и любых других проблем, которые могут возникнуть.

Мансардные окна и плоские крыши

Теперь поговорим о плоских крышах. Хотите верьте, хотите нет, но вашей крыше не обязательно иметь уклон для установки светового люка. На самом деле у VELUX есть несколько вариантов световых люков, специально предназначенных для плоских крыш.

Основной проблемой мансардных окон на плоских крышах является скопление дождевой воды. Мансардные окна VELUX с плоской крышей слегка изогнуты сверху, чтобы предотвратить это. Благодаря небольшому изгибу и нашему стеклу Clean, Quiet & Safe дождевая вода стекает прямо с окна в крыше, а интерьер выглядит чистым.

Говоря о внешнем виде…

Впереди внутрь: плоские потолки против сводчатых потолков

Ну, все это спорно, если у вас внутри плоские потолки, верно? Мансардные окна можно установить только в том случае, если у вас сводчатые потолки, верно?

На самом деле, это одно из самых распространенных заблуждений относительно световых люков. Несмотря на то, что сводчатые потолки требуют меньше усилий для установки мансардных окон, плоские потолки не являются причиной отказа от дневного света, которого вы хотите.Если у вас плоский потолок, после того, как световой люк будет установлен снаружи, установщик соорудит внутри световую шахту из гипсокартона. Если вы разрежете свой дом пополам, он будет выглядеть примерно так:

Как видите, шахта направляет дневной свет в комнату внизу, скрывая чердачное пространство между потолком и крышей.

Теперь, когда у вас есть информация, вы готовы к установке? Найдите установщика, сертифицированного VELUX, рядом с вами с помощью нашего удобного средства поиска установщиков!
