Монтаж каркаса крыши: Как правильно сделать каркас крыши. Каркас крыши своими руками. Инструкция по строительству и установке каркаса крыши
Двухскатная крыша — особенности и преимущества, стропильная система и монтаж крыши
В частном секторе двухскатная крыша встречается чаще, чем любая другая. Это проверенный временем способ сооружения крыши. Ей чаще отдают предпочтение, поскольку другие варианта обходятся дороже и не всегда являются рациональным решением. Каковы особенности двухскатной крыши, преимущества? Отвечают наши эксперты.
Традиционно двухскатную крышу возводят над частными домами и небольшими постройками (гараж, сарай, беседка). Хотя последние чаще делают с односкатной крышей.
Особенности двухскатной крыши
Крыша такой конструкции имеет две плоскости, расположенные в наклон. Их называют скатами (отсюда и название – двухскатная). Могут быть одинаковой площади (правильная двухскатная крыша), также ради задумок дизайнера делают асимметричными.
С других двух сторон сооружают – фронтон. Фронтон – это треугольное завершение фасада, расположенное между двумя скатами с обоих сторон дома (лицевой и противоположной ей).
Стропильная система двухскатной крыши

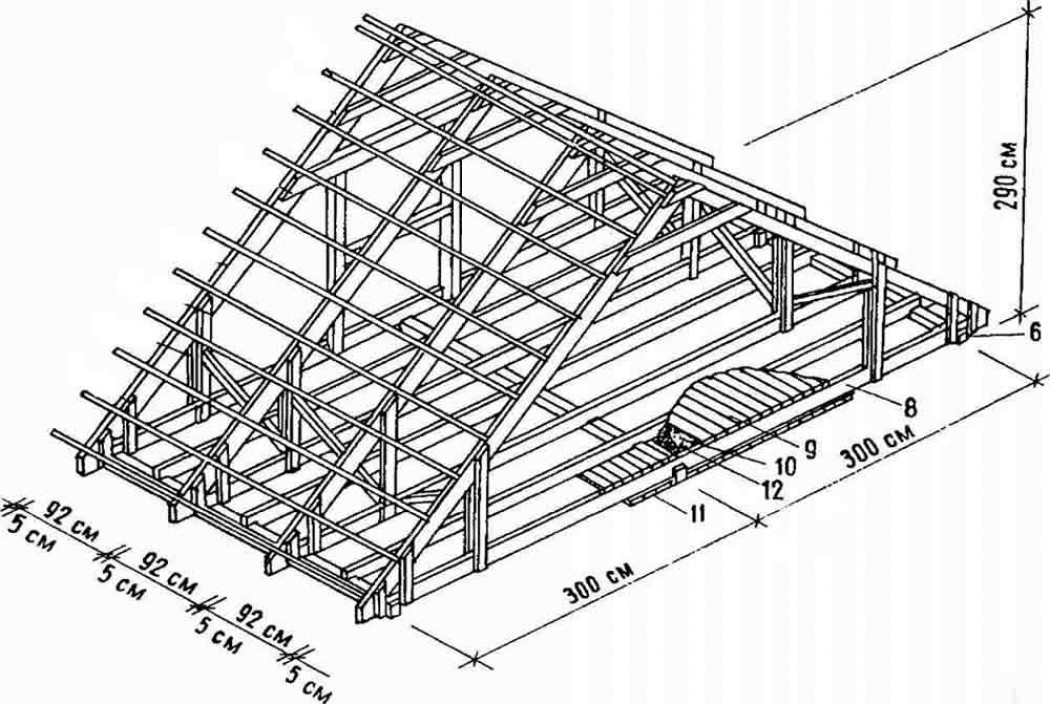

Каркас двухскатной крыши сооружают из элементов:

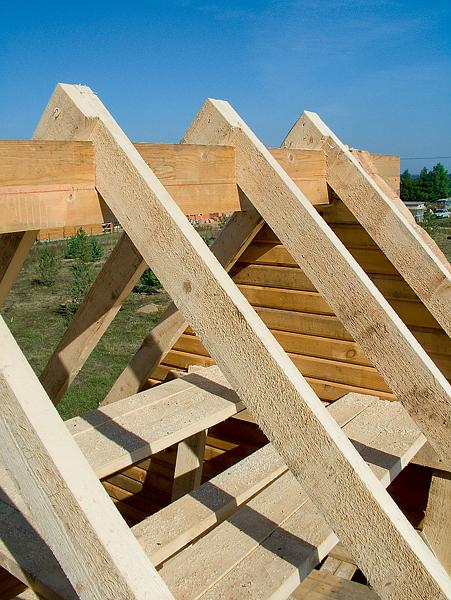

- Стропильные ноги – прочные ровные бруски, с помощью которых формируют скат. Их располагают на равном расстоянии друг от друга вдоль всей поверхности будущего ската.
- Мауэрлат – два крепких бруса, располагаются в основании крыши, вдоль тех стен, над которыми будут формировать скаты. Мауэрлат позволяет равномерно распределить нагрузку на стены и фундамент.
- Затяжка – также укладывается в основание, но вдоль стен, над которыми будут формировать фронтоны. В некоторых случаях брусья укладывают и над перекрытием (на равном расстоянии друг от друга). Затяжка не позволяет расходиться стропильным ногам.
- Конёк – верхняя точка каркаса крыши, в которой сходятся все стропила.
Это основные элементы. Их достаточно, если использовать так называемые висячие стропила.

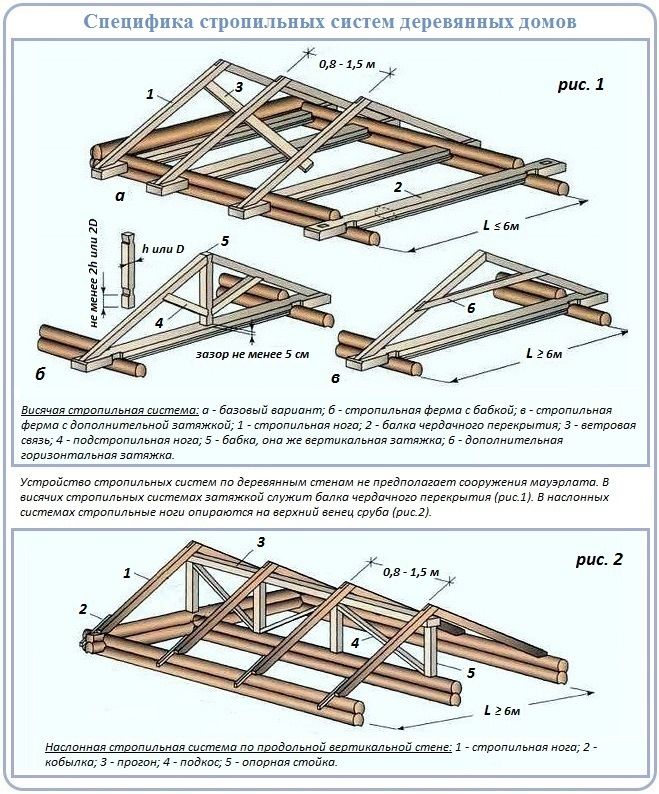

Два типа стропильных систем двухскатной крыши (с висячими и наслонными стропилами) отличаются не только сложностью, но и способом монтажа. Висячие называют так, поскольку их верхние концы упираются друг в друга. Наслонные – упираются в коньковый брус. Конёк поддерживается дополнительными опорами.
Дополнительные элементы каркаса
Чем больше дом, чем сложнее его архитектура, тем больше дополнительных элементов в стропильной системе.
При необходимости устанавливают:
- дополнительные опоры под коньком –
стойки; - горизонтальный брусья — прогоны, ими скрепляют стропила с внутренней стороны у конька или посередине стропильных ног;
- дополнительные опоры под ноги – подкосы, крепят к затяжке.
Последовательность монтажа крыши
Последовательность монтажа зависит от выбранного типа стропильной системы. Но кровельные работы всегда начинаются с подготовки к монтажу. На начальном этапе определяют размер крыши, угол наклона скатов. Расчеты двухскатной крыши производят с учетом климатических условий, ветровой нагрузки в конкретной местности. Чем выше нагрузки, тем меньше должен быть угол наклона. Заранее определяются с выбором кровельного материала.
Если требуется соорудить под крышей мансардное жилое помещение, ищут золотую середину между необходимым углом наклона (может потребоваться самый маленький) и желаемым (чтобы получить побольше жилого пространства).
Рассмотрим самый простой вариант – сооружение стропильной системы с висячими ногами. Применяется на частных домах, если пролёт не более 6 метров и отсутствуют внутренние несущие стены.
- Установка мауэрлата и затяжки.
- Установка стропильных ног – ставят парами с противоположных сторон. Нижняя часть упирается в мауэрлат, верхние концы скрепляют между собой. Расстояние между ногами – 0,6-1,2 м (в зависимости от типа кровельного материала – чем тяжелее, тем меньше шаг).
- После создания каркаса, приступают к обрешётке. Берут бруски, доски или листы и крепят перпендикулярно стропилам. Например, под гибкую черепицу используют фанерные листы.
При выборе данного типа стропильной системы есть возможность собрать каркас на земле, а затем установить его на стены дома. В центре стропильной системы нет дополнительных опор, что позволяет создать более просторный мансардный этаж.
Преимущества двухскатной крыши
В завершении приведем список преимуществ двухскатной крыши:
- Простая понятная конструкция, легкий монтаж.
- Легко спроектировать.
- Подходит для климата большинства регионов страны.
- Можно обустроить под крышей мансардный этаж.
- Требуется материалов меньше, чем при возведении более сложных конструкций (дешевле только односкатная крыша).
Заказать монтаж двухскатной крыши в Липецке
Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Работаем в Липецке и по области. Возможен выезд в соседние регионы. Фотогалерея скатных крыш Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!
Кровельные работы в Смоленске | СК Славянский Дом
Специалисты СК Славянский дом выполнят работы по монтажу кровли различной сложности по выгодной цене. В нашей компании все кровельные работы ведутся опытными мастерами проверенными временем, на все виды работ предоставляем долгосрочную гарантию. Стоимость обустройства кровли в нашей компании останется неизменной с момента подписания договора.
Крыша — один из важнейших элементов любого дома, наравне с фундаментом и стенами. Правильный её монтаж это залог надежности, красоты и уюта Вашего дома. Монтаж кровли для деревянных домов по своей технологии отличается от кровли кирпичных или каркасных домов. Данное отличие обусловлено усадочными процессами сруба во время его высыхания. Поэтому, исходя из конструктивных особенностей срубов, технология монтажа стропильных систем деревянных домов имеет свои различия.
Монтаж кровли, сруба
Если стеновой комплект деревянного дома имеет каркасный фронтон (предполагается, что фронтон будет выполнен при помощи каркаса и зашит облицовочной доской), то процесс усадки всего сруба будет проходить в одной горизонтальной плоскости, кровлю к срубу можно крепить жестко. Это самый простой и менее затратный метод монтажа кровли, не требующий высокой квалификации специалистов.
Устройство кровли, когда фронтоны выполнены из бревна или бруса
При проведение кровельных работ (сруб дома имеет деревянный фронтон и двухскатную кровлю) стропильная система монтируется к срубу на скользящих опорах, которые позволяют компенсировать процесс усадки деревянного фронтона. Сверху стропила монтируются с помощью шарнирного соединения. Данный способ монтажа стропильной системы обусловлен процессом усадкой деревянных фронтонов. При высыхании сруба естественной влажности усадка достигает 5% от его высоты.
Монтаж четырехскатной кровли с деревянными фронтонами
Это самый сложный вид кровли для деревянного дома, требующий от специалистов самой высокой квалификации. Если в деревянном доме имеются фронтоны и крыша имеет сложную форму (четырехскатная кровля), в этом случае будет сложно скомпенсировать процесс усадки с помощью классической схемы применения скользящих опор. В этом случае есть несколько вариантов.
Самый простой вариант, накрыть сруб дома временной кровлей под рубероид. После 1,5- 2 года когда пройдет основной этап усадки, монтируется постоянная кровля. Далее, когда дом начнет отапливаться, сруб еще даст еще небольшую усадку, но она будет не такая значительная и на конструкцию кровли мало повлияет.
Специалисты нашей компании имеют большой опыт в устройстве сложных кровельных систем деревянных домов, поэтому мы сможем сразу смонтировать стропильную систему и накрыть крышу металлочерепицей, компенсируя процесс усадки при помощи раздвижных ендов, либо компенсировать усадку сруба сверху, все зависит от конструктивных особенностей сруба. Данный вид работ требует большого опыта и учета множества тонкостей при проведение кровельных работ.
В таблице приведены цены на кровельные работы в нашей компании
Виды отделочных работ | ед. | стоимость (руб) |
измерения | ||
Прайс на кровельные работы | ||
Монтаж стропильной системы | (м2) | от 300 |
Гидроизоляция кровли | (м2) | 75 |
Контробрешетка кровли | (м2) | 50 |
Обрешетка | (м2) | 150 |
Монтаж металлочерепицы | (м2) | от 250 |
Монтаж конька | (м.![]() | 150 |
Монтаж ветровой планки | (м.п.) | 150 |
Монтаж карнизной планки | (м.п.) | 150 |
Утепление кровли 1 слой | (м2) | 75 |
Пароизоляция кровли | (м2) | 75 |
Обрешетка внутренняя | (м2) | 100 |
Подшивка полок крыш вагонкой, имитацией бруса | (м2) | 450 |
покраска полок крыш подшитых деревом | (м2) | 200 |
монтаж выравнивающего каркаса полок крыши | (м2) | 0т 50 |
Подшивка полок крыш сафитами | (м.п.) | 450 |
Водосточная система монтаж желобов | (м.п.) | 450 |
Водосточная система монтаж сливных труб | (м.п.) | 250 |
Монтаж снегозадержателей | (м.![]() | 300 |
Стоимость на кровельные работы нашей компании не высокая. Если площадь кровли более 150м2 предоставляем скидки на работы и материалы. Работаем по договору и предоставляем скидки и долгосрочную гарантию!
Как построить односкатную крышу (Установка односкатной крыши и каркас)
Односкатная односкатная крыша — один из самых простых и надежных вариантов односкатной крыши. Научиться строить односкатную крышу в целом очень просто, но разрез птичьего рта (описанный здесь) может сделать каркас односкатной крыши для некоторых пугающим.
Чтобы построить односкатную крышу, начните с определения длины стропил и желаемого выступа спереди, сзади и по бокам сарая. Затем определите уклон крыши сарая. Сделайте надрезы в виде птичьего рта на передней и задней части стропила, что позволит стропилу ровно сидеть на верхних пластинах стены сарая. Затем спланируйте расстояние между стропилами наклонной и односкатной крыши и расположите стропила на месте. Наконец, прикрепите стропила к стенам сарая с помощью стропильных связей и установите настил фанерной крыши поверх односкатной крыши.
Выполняя шаги, описанные в этом руководстве, вы сможете построить и обрамить односкатную крышу, как профессионал. Кроме того, если вы более визуальный ученик, вы можете посмотреть мое видео на YouTube «Как создать навес для односкатной крыши», ссылка на которое приведена в конце этой статьи.
Оглавление (перейдите к определенным разделам)
Инструменты и материалы, необходимые для сборки односкатной крыши
Чтобы успешно построить каркас и построить односкатную крышу, вам, вероятно, потребуются следующие инструменты и материалы:
- Оборудование для обеспечения безопасности (очки, перчатки, сапоги и т. д.)
- Рулетка
- Дрель
- Наружные винты
- Циркулярная пила ИЛИ Торцовочная пила
- Воздушный компрессор
- Монтажный гвоздезабивной инструмент
- Гвозди для наружного обрамления (для гвоздезабивного пистолета)
- Стропила (обычно 2″x4″ или 2″x6″)
- Фанерный настил крыши
- Стяжки для стропил
Имея под рукой все необходимые инструменты и материалы, вы можете приступить к созданию каркаса и строительству односкатной крыши.
1. Обрамление стен сарая
Вы должны обрамить стены сарая, прежде чем сможете смонтировать и построить односкатную крышу. крыша.При обрамлении стен наклонной крыши боковые и задние стенки сарая обычно имеют одинаковую высоту. Однако передняя стена сарая обычно выше трех других стен, создавая «наклон» или «скат» крыши.
Lean to Shed будет иметь переднюю стену, которая будет выше, чем другие стены.При обрамлении стен сарая потратьте некоторое время на планирование высоты передней стены, чтобы добиться желаемого уклона крыши. Мы обсудим односкатную крышу PITCH более подробно в следующем разделе.
Подробное руководство о том, как обрамлять стены навеса от начала до конца, можно найти в моем руководстве «Как обрамить сарай», ссылка на которое приведена здесь. Вы также можете посмотреть мое видео «Как обрамить сарай» на Youtube ниже:
youtube.com/embed/nXjUerQh544?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share» allowfullscreen=»»>Вышеприведенное руководство содержит подробные инструкции по обрамлению каждой стены сарая, включая примерные размеры, как показано ниже:
Образец руководства по каркасу стены Из моего блога сбросить скат крыши.2. Определите уклон односкатной крыши
Уклон односкатной крыши определяется исходя из количества дюймов, на которое односкатная крыша поднимается по вертикали на каждые 12 дюймов высоты крыши по горизонтали. См. рисунок ниже:
Уклон наклонной крыши к навесу При определении уклона крыши односкатной крыши обычно принято измерять дельту (подъем) между верхней пластиной задней стены и верхней пластиной передней стены. Затем просто возьмите это число (высота) и разделите его на расстояние между передней и задней стеной (расстояние по горизонтали), чтобы получить уклон крыши. См. пример ниже:
После определения уклона вашей односкатной крыши вы можете перейти к следующему этапу процесса создания каркаса односкатной крыши.
3. Определите желаемый свес стропил спереди, сзади и по бокам навеса
После определения угла наклона крыши потратьте некоторое время на размышления о желаемом свесе стропил односкатной крыши спереди, сзади и по бокам навеса. сбрасывать. Обычно желательно иметь выступ, чтобы дождевая вода не стекала по сайдингу сарая.
Определите наклонную крышу сарая спереди, сзади и по бокам сараяКак правило, у вас будет более длинный свес в передней части сарая с более коротким свесом (~ < 12″) по бокам и сзади. Выберите выступ, который подходит для вашего конкретного приложения сарая.
Определившись со свесом стропил, вы можете обрезать стропила крыши по размеру.
Обрежьте стропила односкатной крыши по размеру, исходя из расстояния между передней и задней стенками, ПЛЮС требуемый свес спереди и сзади. Например, если у вас есть 10-футовый навес (от передней стены до задней стены) и вы хотите, чтобы 3-футовый свес спереди и 1-футовый свес сзади, обрежьте стропила крыши до 14-футовых.
При рассмотрении вопроса о том, какой размер пиломатериалов использовать для стропильных ног односкатной крыши, учитывайте расстояние от передней до задней стены навеса. Для пролетов от 4 до 6 футов подойдут стропила размером 2″x4″. Для пролетов от 4 до 10 футов рекомендуются стропила крыши размером 2″x6″. Для пролетов больше 10 футов обратитесь к таблице пролетов стропил.
Важное примечание : Ознакомьтесь с требованиями местных норм относительно размеров стропил крыши. В районах с высокой снеговой нагрузкой, вероятно, потребуются более крупные стропила крыши.
4. Определите расстояние между стропилами односкатной крыши
После определения длины стропил односкатной крыши подумайте о расстоянии между стропилами односкатной крыши. Стропила крыши обычно располагаются на расстоянии 12 ″ или 16 ″ O.C. (По центру). Тем не менее, вы хотите внести коррективы по мере необходимости, чтобы края вашего фанерного настила прилегали к центру стропила крыши.
Для односкатной крыши размером 10’x10’, которая была построена в качестве примера для этой статьи, использовалось следующее расстояние между стропилами.
Образец расстояния между стропилами с наклоном к крыше для сарая 10×10Для создания каркаса примера с наклоном к крыше, показанного выше, потребовалось тринадцать (13) кусков пиломатериала размером 2 x 6 x 16 футов. Определите расстояние между стропилами односкатной крыши, исходя из размера и желаемого свеса стропил для вашего конкретного наклона к навесу.
5. Сделайте вырезы в виде птичьего рта
На этом этапе будут сделаны вырезы в виде птичьего рта для всех наклонных стропил крыши, которые будут опираться на стены сарая.
Вырез «птичья пасть» представляет собой небольшой треугольный вырез/выемку в нижней части (а также в верхней части для наклонных крыш) стропила, который обеспечивает плоскую поверхность, чтобы стропила могли ровно и надежно опираться на верхнюю пластину стены. См. пример выреза «птичья пасть» ниже:
«Анатомия» выреза «птичья пасть» приведена на рисунке ниже: диктуется установленным ранее уклоном односкатной крыши.
Чтобы сделать вырезы для птичьего паза, я рекомендую сначала разместить стропило на односкатной крыше, как показано ниже:
Предварительно установить стропило односкатной крыши на местосначала отметьте желаемый свес (над задней стенкой сарая) на задней части стропила, как показано ниже:
Измерьте расстояние свеса от задней части стропиластропила так, чтобы отмеченная линия точно совпадала с верхней пластиной.
Расположите стропило так, чтобы отмеченная линия точно совпадала с верхней пластиной.После установки задней части стропила с навесом на место перейдите к передней части стропила и отметьте заднюю часть выреза «птичья пасть» в том месте, где он совпадает с двойной стеновой пластиной, как показано на рисунке.
Отметьте вырез «птичья пасть» на передней части стропила односкатной крыши, как показано на рисунке.
Отметив положение задней части выреза «птичья пасть» как спереди, так и сзади стропила, вы можете начать делать пропилы.
Мы начнем с выреза в задней части стропила, как показано ниже:
Вырез в задней части стропила крыши будет выглядеть такЧтобы сделать вырез в виде рта, используйте столярный угольник. Начните с нанесения прямой отметки по всему стропилу вдоль линии, которую вы отметили ранее (которая соответствует задней части верхней пластины).
Отметьте заднюю часть выреза на стропиле.Затем отметьте 3-1/2 дюйма перед первоначальной отметкой (по направлению к передней части сарая/стропила), чтобы учесть верхнюю пластину размером 2”x4”. Обратите внимание, что стандартный кусок пиломатериала размером 2 x 4 дюйма на самом деле имеет размеры 1,5 x 3,5 дюйма.
Отметка 3,5″ перед ранее отмеченной линиейКак показано ниже, эта отметка на расстоянии 3-1/2″ от первоначальной отметки показывает, где стропила будут пересекаться с верхней пластиной.
Навесное стропило будет опираться на верхнюю пластину, как показано на рисунке.
Затем поверните/поверните столярный угольник вдоль точки поворота, пока цифра «2» не окажется на одной линии с нижней частью стропила. Эта «2» указывает на шаг стропил/крыши 2:12, который мы будем использовать в этом примере.
Поверните квадрат плотника на «2» (или в соответствии с уклоном вашей крыши)Как только «2» окажется на одной линии с нижней частью стропила, отметьте диагональную линию.
Отметьте диагональную линию на стропиле с шагом 2:12.После того, как вы разметите диагональную линию, используйте угольник и расположите его вдоль стропила, пока он не будет параллелен диагональной линии, отмеченной на предыдущем шаге.
Расположите угольник так, чтобы он был параллелен диагональной линии ранее Сдвиньте угольник вниз по стропилу, удерживая его на одной линии (параллельно) с отмеченной по диагонали линией. Продолжайте корректировать столярный угольник, пока он не совпадет с другой отметкой, сделанной на расстоянии 3-1/2 дюйма от отметки птичьего рта сзади.
Как только низ плотницкого угольника коснется линии, которая была сделана на расстоянии 3-1/2 дюйма от исходной отметки, используйте карандаш, чтобы отметить эту линию.
На изображении выше показана заштрихованная область птичьего рта, которую нужно вырезатьНа этом этапе вырез птичьего рта на задней части стропила отмечен. Заштрихованная область (вверху) указывает на часть стропила, которую нам нужно будет вырезать, чтобы сделать птичий рот.
С помощью циркулярной пилы вырежьте «сиденье» и «пятку» птичьей пасти, как показано ниже.
Используйте циркулярную пилу, электролобзик или ручную пилу, чтобы вырезать «пятку» птичьего рта. Используйте циркулярную пилу, электролобзик или ручную пилу, чтобы сделать вырез «сиденья» птичьего рта. внутренние углы птичьей пасти спилите ручной пилой или электролобзиком. Очистите срезы с помощью ручной пилы или электролобзика по мере необходимостиНиже показан законченный срез с обратной стороны стропила навесной крыши:
Завершенный срез с обратной стороны стропила односкатной крышиНиже показано, как будет выглядеть вырез «птичья пасть», который опирается на заднюю стенку сарая, после установки:
Пример выреза «птичья пасть» будет опираться на верхнюю пластину стены сарая стропила, переместитесь к передней части стропила и подготовьтесь к вырезу птичьего рта, который будет опираться на переднюю стенку сарая.
Чтобы сделать вырез в передней части стропила, выполните те же действия, что и для выреза в виде птичьего рта в задней части стропила.
Напоминаем:
- Отметьте заднюю линию среза птичьего рта в качестве контрольной линии с помощью столярного угольника.
- Отметьте переднюю часть выреза «птичья пасть» на расстоянии 3-1/2 дюйма от задней линии выреза «птичья пасть» и отметьте контрольную линию с помощью столярного угольника.
- Поместите точку поворота столярного угольника на заднюю отметку выреза «птичья пасть» и поворачивайте угольник до пересечения линии «2» с нижней частью стропила.
- Отметьте эту диагональную линию на стропиле.
- Используйте обрамляющий угольник и расположите его так, чтобы один конец был параллелен диагональной линии, а другой конец пересекал отметку, сделанную на расстоянии 3-1/2 дюйма от исходной отметки.
- Проведите линию карандашом.
- С помощью циркулярной пилы вырежьте посадочные и пяточные метки выреза «птичий рот».
- Зачистите срезы (при необходимости) с помощью ручной или циркулярной пилы.
Выполнив следующие шаги для выреза птичьего рта в передней части стропила, у вас останется вырез птичьего рта, который опирается на переднюю стенку сарая, как показано ниже:
Пример того, как вырез в передней части стропила будет опираться на верхнюю пластинуНиже представлен альтернативный вид того, как будет выглядеть вырез в передней части стропила:
Альтернативный вид (модель) передней стропила крыши вырез «птичья пасть» После вырезания пропилов «птичья пасть» на передней и задней части одной из стропил односкатной крыши установите ее насухую на верхнюю часть сарая. Если вы довольны подгонкой и вырезы птичьего рта правильно приземляются на верхней пластине как для передней, так и для задней стены, используйте это стропило в качестве шаблонной доски, чтобы отметить все остальные вырезы птичьего рта на оставшихся стропилах.
Разметьте шаблонную доску и используйте ее, чтобы сделать отметки птичьего рта на оставшихся стропилах односкатной крыши.
Используйте ОДНО стропило в качестве шаблона, чтобы разметить все остальные срезы стропил.После разметки всех линий спилов стропил на стропилах вырежьте стропила с помощью циркулярной пилы и ручной/лобзиковой пилы, как описано в предыдущих шагах.
ПРОФЕССИОНАЛЬНЫЙ СОВЕТ – Отрежьте несколько стропил и проверьте их посадку на навесе. В некоторых случаях вам может потребоваться внести небольшие коррективы в процессе работы.
ПРИМЕЧАНИЕ : Некоторые люди обрезают переднюю и заднюю часть стропил, чтобы доски, прикрепленные позже, были идеально вертикальными. Для этого вам просто нужно отметить одинаковую линию шага (в данном случае 2:12) на концах стропил и соответствующим образом обрезать их.
6. Разместите стропила односкатной крыши на месте
На этом этапе вы разместите стропила односкатной крыши поверх навеса, исходя из расстояния между стропилами, определенного ранее.
Перед установкой любой из стропил рекомендуется одновременно отметить расположение стропил на передней и задней стенках.
Отметьте расстояние между стропилами крыши на верхних пластинах стены навесаПосле разметки расстояния между стропилами поднимите все стропила крыши на место:
Разместите стропила односкатной крыши на месте7. Прикрепите стропила односкатной крыши к стенам стяжками для стропил
После того, как все стропила односкатной крыши установлены на место, прикрепите стропила к верхней пластине с помощью ураганных или стропильных стяжек. Вы также можете «прибить» стропила к верхней пластине с помощью гвоздезабивного пистолета, но это не так надежно, как использование ураганных/стропильных стяжек.
Используйте ураганные или стропильные стяжки, чтобы прикрепить стропила к стенам сарая8. Прикрепите лицевые доски
На этом этапе установки сарая мы установим лицевые доски спереди и сзади сарая, как показано ниже:
Подготовьтесь к установке облицовочных досок Lean to Roof — аналогично приведенным выше. Обрежьте доски лицевой панели по мере необходимости, чтобы получить желаемый выступ с каждой стороны сарая. В этом примере у нас есть свес в один фут с каждой стороны сарая.
Прикрепите первую бордюрную доску к передней части стропил сарая, оставляя желаемый выступ (в данном случае 1 фут) с каждой стороны, как показано ниже.
Установите переднюю облицовочную доску на переднюю часть стропил сарая, как показано вышеЕсли вы устанавливаете облицовочные доски самостоятельно, вы можете установить временную «удерживающую скобу» сбоку от стропил, как показано ниже:
Если вы установка бордюрных досок сарая вдоль с учетом установки временной удерживающей скобыПосле установки бордюрной доски на место прикрепите ее к передней части каждого стропила с помощью гвоздезабивного пистолета. Также рекомендуется установить несколько наружных винтов через лицевую панель и в стропила для дополнительной прочности.
Прикрепите лицевую панель к передним стропилам с помощью гвоздей и/или наружных шурупов При необходимости используйте зажим, чтобы обеспечить идеальное прилегание лицевой панели к верхней/нижней части стропила, к которому она прикреплена.
Прикрепив переднюю облицовочную доску к каждому стропилу в передней части сарая, перейдите к задней части сарая и повторите тот же процесс.
Установите облицовочную доску на заднюю часть сарая, как показаноСопоставьте такой же свес стропил, как и на передней облицовочной доске, поместите его на место на задних стропилах сарая, а затем прикрепите лицевую доску к стропилам.
Прикрепите обшивку к стропилам в задней части сарая, как показано на рисунке. Не забудьте оставить 1 фут свеса с каждой стороныНа этом этапе передняя и задняя обшивочные доски установлены, как показано красным ниже:
Облицовочные доски прикреплены к передней и задней части сарая последние две стропила крыши.9. Установите блокировку и свес боковых стропил
После крепления бордюров с желаемым свесом (в данном случае 1 фут) вы можете теперь установить последнее стропило, которое будет выступать над сторонами навеса на 1 фут.
Установите стропила между обеими бордюрными досками так, чтобы они были на одном уровне с концами бордюрных досок. См. рисунок ниже:
При необходимости используйте зажимы, чтобы временно удерживать стропила на месте, пока вы крепите их к бордюру. Для крепления выступающих стропил к бордюрной доске рекомендуется использовать наружные винты (для дополнительной прочности).
При необходимости используйте зажимы, чтобы временно зафиксировать выступающее стропило на месте, пока вы крепите стропило к бордюрной доскеЗатем отрежьте брусок между крайними стропилами в зависимости от расстояния до свеса.
Обрежьте двенадцать (12) обрезков от 2”x6” до 10-1/2” для использования в качестве опоры для выступающих стропилЭта блокировка будет установлена для обеспечения дополнительной поддержки для крепления выступающего стропила к соседнему стропилу как показано ниже:
Установите блокировку между выступающим стропилом и соседним стропиломСохраняйте расстояние между блокировкой, необходимое для конкретного применения сарая.
Сохраняйте расстояние между блоками по мере необходимости Выберите расстояние между блоками, чтобы края фанерного настила крыши (которые будут установлены позже) располагались непосредственно над стойкой/блоком. При необходимости используйте зажимы, чтобы временно зафиксировать блокировку на месте, и прикрепите блокировку к стропилам с помощью пистолета для гвоздей.
После установки стропил, бордюров и опорных блоков ваша односкатная крыша будет выглядеть следующим образом:
Каркас односкатной крыши с установленными стропилами, бордюрными досками и блокирующими опорами для выступающих стропилПоследним шагом для завершения каркаса односкатной крыши является установка блокировки между каждым стропилом в передней и задней части сарая, как показано на рисунке ниже:
Установка блокировки между каждым стропилом в передней и задней части сарая Чтобы сделать это, я рекомендую сначала обрезать примерно ¼ дюйма по ширине от блокирующего пиломатериала, чтобы учесть угол крыши. Если этого не сделать, блокировка может выступать выше стропил, что недопустимо. Обратитесь к рисунку ниже, на котором показано, как блокирующая доска во всю ширину может помешать плоской укладке настила односкатной крыши.
Для обрезки блокирующего бруса я рекомендую провести циркулярной пилой по всей длине доски, а затем отрезать отдельные куски бруса по длине.
Поместите каждую часть бруса на место между стропилами и прикрепите их к каждому стропилу, забив гвоздями с помощью пистолета для гвоздей.
Гвоздь в блоке между каждым стропилом с помощью пистолета для гвоздей, как показано на рисункеНиже показан альтернативный вид блока, установленного на задней стене сарая.
Блокировка Устанавливается между стропилами на задней стене сараяПосле того, как блокировка установлена между стропилами односкатной крыши, остается только установить фанерный настил крыши.
10. Установка фанерного настила крыши
На этом этапе каркас односкатной крыши полностью готов. Последним шагом в процессе создания каркаса односкатной крыши является установка обшивки фанерной крыши. Если вы правильно спланировали расстояние между стропилами на предыдущих шагах, ваша схема настила из фанеры должна гарантировать, что края каждого куска фанеры приземляются в центре стропила. Для примера сарая, описанного здесь, схема настила фанерной крыши будет выглядеть следующим образом:
Рекомендуется сначала установить все полные листы настила из фанеры. Затем заполните оставшиеся пробелы.
Расположите каждый кусок фанерного настила крыши так, чтобы он был заподлицо с фасонной доской/стропилом, а затем прикрепите его к стропилам/бортовой доске с помощью пистолета для гвоздей.
Убедитесь, что края фанерной обшивки прилегают непосредственно к центру стропила/блока.
Для фанерного настила, который необходимо обрезать, рассмотрите возможность сухой установки листа фанеры на место и отметки линии разреза снизу:
Рассмотрите возможность разметки срезов фанерного настила снизуПосле разметки линии среза фанерного настила сделайте разрез циркулярной пилой, как показано на рисунке.
Обрежьте фанерный настил крыши по мере необходимости Опять же, края фанерного настила должны располагаться в центре стропила/блока, как показано ниже.
После установки всего фанерного настила на место может оказаться полезным провести мелом линию, чтобы определить расположение стропил под фанерным настилом крыши.
Рассмотрите возможность отметки места расположения стропил (под обшивкой фанерной крыши) меловой линиейВставьте оставшиеся гвозди, необходимые для крепления фанерного настила к стропилам (распорные гвозди через каждые 12 дюймов)
Прикрепите фанерный настил к наклонной крыше Стропила с гвоздями через каждые 12″На этом этапе ваш настил из фанеры уже установлен, и ваша односкатная крыша полностью построена – как смоделировано ниже:
Завершено Наклонная односкатная крышапосмотрите мое видео «Как построить односкатную крышу» на YouTube ниже:
Узнайте, как построить односкатную крышу с помощью этого пошагового видео «Сделай сам» Эта односкатная крыша была установлена в рамках проекта строительства современного сарая размером 10 x 10 футов. Если вы хотите узнать, как построить подобный сарай, посмотрите другие мои блоги или видео «Как построить современный сарай» ниже:
Для получения дополнительной информации о как построить современный сарай размером 10 x 10 от начала до конца, посетите ATimprovements.com или посмотрите мои пошаговые обучающие видео на Youtube.
Спасибо!
Большое спасибо, что ознакомились с ATImprovements! Если вы узнали что-то из этого проекта, вам могут понравиться и другие проекты «Сделай сам»:
- -Плита-шаг-за-шагом-руководство-сделай сам/
- Как обрамить основание сарая размером 10×10 футов: https://atimprovements.com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
- Как обрамлять стены сарая: https://atimprovements.
com/how-to-frame-a-shed-how-to-frame-walls-for-a-10×10-modern-shed-step-by-step -с картинками/
- Как установить навесное окно: https://atimprovements.com/shed-window-installation-how-to-install-a-window-in-a-shed-diy/
- Как установить рулонную дверь в сарае или гараже: https://atimprovements.com/roll-up-door-installation/
- Как построить забор: как построить забор (руководство своими руками) — улучшения AT
- Как построить ворота для забора: Как построить ворота для забора (7 шагов с фотографиями и видео) — улучшения AT
- Как установить проволочные перила на террасе своими руками: проволочные перила своими руками — пошаговая установка проволочных перил — (atimprovements.com)
- Как построить патио из бетоноукладчика: патио из брусчатки своими руками — простые идеи для патио из брусчатки своими руками — (atimprovements.com)
Спасибо!
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Это только справочное руководство. Ознакомьтесь с требованиями местного законодательства. Ссылки, включенные в эту статью, могут быть партнерскими ссылками. Если вы приобретете товар или услугу по ссылкам, которые я предоставлю, я могу получить небольшую комиссию. Дополнительная плата с вас не взимается! Спасибо за поддержку ATimprovements, чтобы я мог продолжать предоставлять вам бесплатный контент каждую неделю!
Как установить металлическую кровлю – Forbes Home
- Время работы: Полный день
- Общее время: Несколько дней
- Уровень мастерства: Продвинутый
- Стоимость проекта: от 2000 до 5000 долларов США за установку своими руками; От 5 000 до 12 000 долларов за профессиональную установку
ПРИМЕЧАНИЕ : В первой половине 2021 года беспрецедентная нехватка рабочей силы стала побочным эффектом пандемии COVID-19. В связи с этим резко возрос спрос на материалы и строительные работы. В результате цены на материалы могут быть выше, чем те, которые указаны в этой статье, а время выполнения заказа может быть больше, чем обычно, как на работу, так и на материалы.
Ничто не сравнится по долговечности с металлической кровлей, которая, скорее всего, прослужит 50 лет, но установка металлической кровли своими силами – рутинная работа. Установка металлической крыши своими руками снизит цену на тысячи долларов, но есть несколько соображений безопасности и строительных норм и правил, которые необходимо учитывать. Будьте готовы потратить несколько дней на установку металлической крыши и иметь несколько помощников. Существует несколько типов металлических кровель, поэтому перед тем, как решить, какие металлические панели вам нужны, проведите небольшое исследование.
Когда устанавливать металлическую кровлю
Если за последние несколько лет у вас несколько раз повреждалась крыша, возможно, пришло время подумать о переходе на металлическую кровлю. Металлическая кровля может выдержать практически все и требует минимального обслуживания. Он не самый эстетичный и может быть особенно шумным во время грозы, но менять его в ближайшее время не придется. Планируйте заранее, найдя окно в несколько дней, когда по прогнозу не будет дождя, прежде чем приступать к проекту.
Соображения безопасности
Поскольку вы работаете с металлом и работаете высоко над землей, вам понадобятся защитные очки, перчатки и страховочный пояс, когда вы находитесь на крыше. Кроме того, следите за проводами и ветками деревьев, когда находитесь на крыше. Обязательно проконсультируйтесь с официальными лицами строительных норм и правил до начала проекта, поскольку есть особенности, когда речь идет о добавлении металлической кровли.
Инструменты и материалы
- Инструменты
- Рабочие перчатки
- Рабочие ботинки
- Инструменты для предотвращения падения
- Циркулярная пила
- Рулетка
- Меловая леска и катушка
- Дрель
- Шуруповерт
- Молоток-гвоздодер
- Электрический степлер
- Лестница
- Наколенники
- Ножницы по металлу
- Универсальный нож
- Домкраты
- Кровельная обвязка
- Запирающий инструмент для листового металла
- Монтировка
- Материалы
- Панели
- Подложка
- Полоски для закрытия
- Герметизирующая лента
- Мигает
- Кровельные шурупы
- Шурупы для дерева
- Силиконовый герметик
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Использование капитала вашего дома — это простой способ финансировать новую крышу!
Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.
Узнать больше
Инструкции
1. Измерьте крышу
Вам необходимо снять несколько мерок с крыши, чтобы понять, сколько кровельного материала вам понадобится. Измерьте длину, ширину и высоту одной секции. Подъем – это расстояние между самой низкой точкой крыши и самой высокой точкой крыши.
Вам нужно число высоты, чтобы рассчитать уклон вашей крыши. Уклон — это подъем, разделенный на пробег. Пробег – это расстояние по крыше. Коэффициент наклона рассчитывается путем возведения в квадрат числа подъема и добавления его к квадрату числа прогонов. Затем извлеките квадратный корень из этого числа и разделите его на пробег.
Используйте коэффициент наклона и умножьте его на площадь. Эта сумма даст вам квадратные метры, которые вам нужно покрыть. Повторите процесс для каждой секции вашей крыши и обязательно добавьте дополнительные 10% дополнительной длины для отходов.
2. Снимите или начните установку металлической крыши поверх существующей крыши
Большинство строительных норм и правил допускают установку только двух слоев кровли, поэтому, если вы планируете установить металлическую крышу поверх существующей крыши, обязательно проверьте слои. Кроме того, проконсультируйтесь со строительным инспектором, чтобы убедиться, что строительные нормы и правила могут различаться. Если вы планируете заменить крышу, начните ее отрывать. Проверьте погоду, прежде чем начать снимать крышу. Вам понадобится день или два ясной погоды, чтобы выполнить работу.
3. Устранение любых повреждений крыши
Когда крыша снята, самое время взглянуть на каркас крыши, обшивку, изоляцию и вентиляцию.
4. Установка влагозащитного слоя
Перед установкой металлической кровли необходимо уложить влагозащитный или изоляционный слой. Рубероидная бумага сделает свое дело. Просто прикрепите или прибейте его на место.
5. Установите отливы и закрывающие планки
Начните установку отливов вдоль карниза и ската крыши. Используйте 1-¼-дюймовые оцинкованные кровельные гвозди, чтобы закрепить их, и поместите гвозди на расстоянии около 16 дюймов друг от друга. Если вам нужно несколько кромок капель, пришейте их внахлест на 1/4–1/2 дюйма и держите гвоздь подальше от соединения внахлестку. По ходу дела обратите внимание на водосточные желоба. Капельное остекление должно выступать за края желоба на 1/2 дюйма.
Наклейте герметизирующую ленту вдоль капельного края, а затем отогните бумажную подложку закрывающей полоски, чтобы поместить ее поверх ленты. Не растягивайте застежку.
6. Установка металлических кровельных панелей
Начните установку металлической кровли, перекрыв кромку на 1/2–3/4 дюйма и убедившись, что она перпендикулярна линии крыши. Не забудьте уложить металлическую кровлю так, чтобы меньший край следующей панели перекрывал больший край. Обратите внимание на рекомендации производителя по размещению винтов. Если вы живете в районе, где бывают ураганы, вам могут потребоваться дополнительные строительные нормы и правила.
Начните с карниза и двигайтесь вверх. Закрепляйте винты во время работы, но избегайте чрезмерной затяжки. Нанесите силиконовый герметик на нижнюю сторону короткого края следующей панели, чтобы обеспечить водонепроницаемое уплотнение.
Продолжайте добавлять панели и обрезать панели там, где это необходимо. Ножницы по металлу или циркулярная пила подойдут для резки металлической кровли.
7. Добавить заглушку конька
После того, как панели установлены на место, необходимо добавить заглушки конька. Обратите внимание, нужна ли вам вентилируемая застежка или цельная полоса. Если крыша должна иметь вентиляцию на коньке, вам понадобится вентилируемая закрывающая полоса, если нет, вы можете использовать сплошную закрывающую полосу.
Убедитесь, что заглушка конька равномерно прилегает к обеим сторонам крыши. Отметьте панели, где будет лежать заглушка конька, прочертив линию мелом.
Поместите герметизирующую ленту вдоль выступа от меловой линии и соблюдайте рекомендованное производителем расстояние, которое обычно составляет дюйм. Повторите процесс и с противоположной стороны крыши. Убедитесь, что застежка плотно прилегает с каждой стороны. Затем протяните еще одну полосу герметизирующей ленты вдоль верхней части закрывающей полосы с обеих сторон крыши.
Следуйте инструкциям производителя по установке заглушки конька, что обычно означает установку винтов на каждое среднее ребро и перекрытие деталей примерно на 6 дюймов.
Когда следует обратиться к профессионалу
Кровля любого типа не рекомендуется для начинающих проектов «сделай сам». Чаще всего домовладельцам рекомендуется обратиться к профессионалу для выполнения этой работы, особенно с металлической кровлей, которая тяжелая и требует осторожного обращения.
Реклама
ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.
Сравните предложения от лучших специалистов по ремонту и замене крыш
Бесплатная смета без обязательств
Найти подрядчика
Ваш дом. Ваши решения. Наша поддержка.
