Монтаж холодной кровли из металлочерепицы: Устройство холодной кровли: материалы и монтаж

16.06.2023
/
By alexxlab
/
0 Comment

Содержание

Устройство холодной кровли из металлочерепицы: очередность работ

Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.

Схема устройства холодной кровли.

Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.

Сам монтаж такой крыши не отличается какими-либо сложностями, главное – это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы.

Особенности холодной кровли

Схема кровли холодного типа.

Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.

Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.

Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное – это правильно провести все предварительные расчеты.

Сам монтаж включает в себя такие особенности:

  1. Если в будущем планируется устройство теплой крыши, то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
  2. Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.

Вернуться к оглавлению

Очередность работ

Схема устройства скатной кровли без утепления.

Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.

Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.

Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.

Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.

Схема устройства фальцевой кровли.

При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.

Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.

Вернуться к оглавлению

Кровельный пирог под металлочерепицу

Устройство холодной кровли под металлочерепицу – это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.

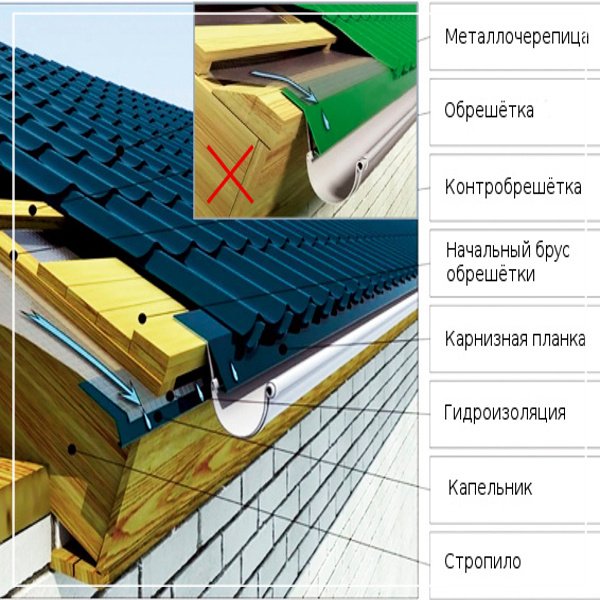

Схема кровельного пирога.

Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток.

Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.

При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.

Структура подобной крыши включает в себя такие обязательные слои:

Схема монтажа кровельного пирога.

  1. Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
  2. Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
  3. Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
  4. Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам.
    Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
  5. Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
  6. Листы металлочерепицы.

Вернуться к оглавлению

Что еще потребуется?

Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы.

В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.

Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.

Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

  • Подробнее смотрите статью: Утеплитель для кровли — делаем правильный выбор

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

  • Подробнее о пароизоляции: Пароизоляция — какой стороной к утеплителю ее правильно укладывать


Защита утеплителя от проникновения влаги как изнутри так и снаружи.

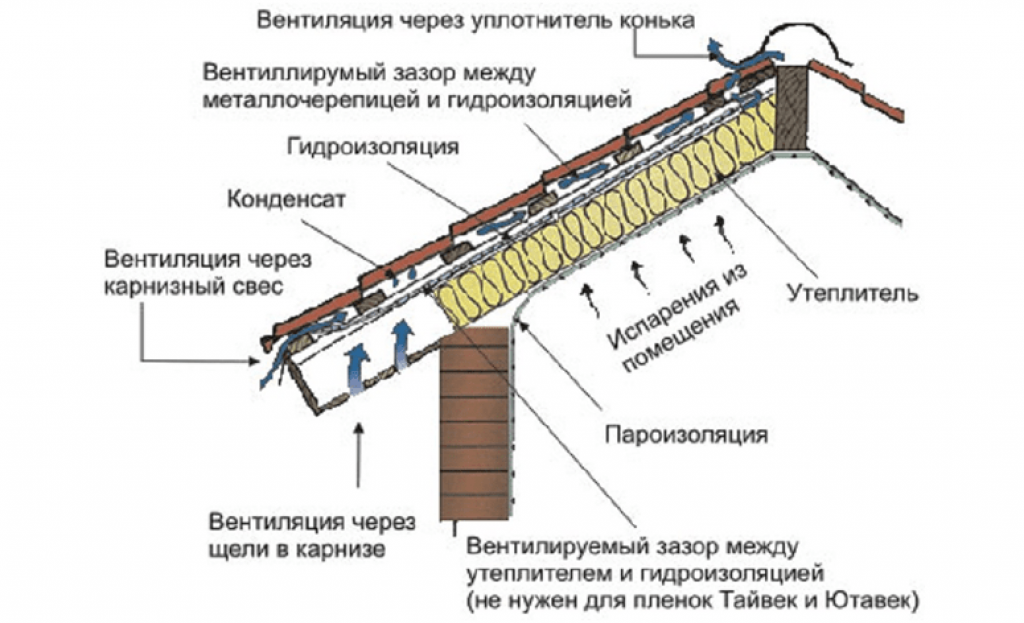

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

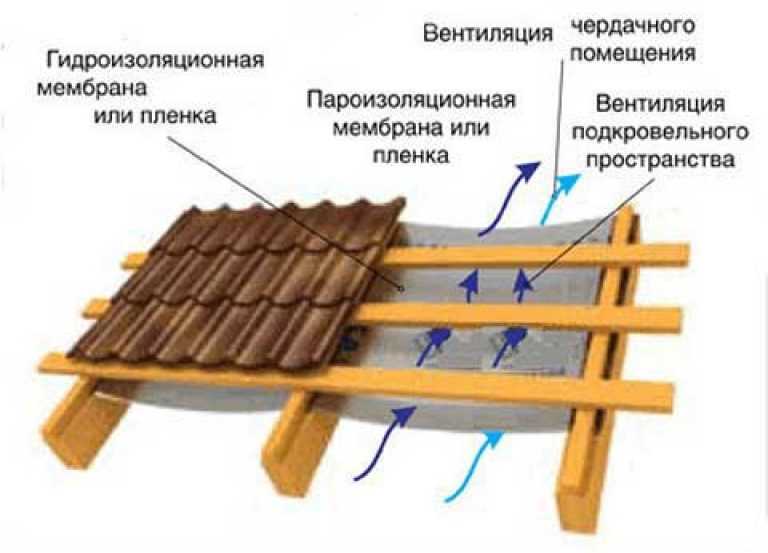

Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.



Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

  • Смотрите материал: Что такое ендова и каково ее устройство

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько.  Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Монтаж металлочерепицы

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов).

Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Читайте также:

  • Разновидности металлочерепицы в зависимости от материала изготовления, вида профиля и типа полимерного покрытия

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке  через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Видео инструкция по монтажу кровли из металлочерепицы «Металл Профиль»

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Как установить металлическую кровлю поверх существующих металлических крыш

Исторически, когда возникала необходимость в замене металлической кровли, наиболее распространенным подходом был демонтаж и замена. Как следует из названия, этот метод включает в себя полное удаление исходной крыши и установку новых металлических панелей обратно на исходную конструкцию.

Хотя этот подход остается возможным, затраты на отрыв и утилизацию делают этот вариант менее привлекательным, чем некоторые более новые подходы к восстановлению, такие как восстановление. По определению система восстановления означает, что существующая металлическая крыша остается на месте и просто закрывается новыми металлическими панелями.

В дополнение к экономии затрат на удаление исходных панелей, методы восстановления продолжают набирать популярность, поскольку люди, находящиеся в здании, машины и инвентарь остаются защищенными от непогоды во время процесса замены крыши.

Кроме того, в тех случаях, когда старый подход к удалению и замене часто вынуждает перемещать операции, методы восстановления предусматривают минимальное (если вообще какое-либо) нарушение работы жильцов здания.

Еще одним преимуществом систем рекуперации является то, что они считаются переделкой крыши и, следовательно, освобождаются от требований IECC (Международного кодекса энергосбережения) по замене крыши. Хотя это может показаться незначительным нюансом, последствия значительны.

В соответствии с правилами IEEC замена крыши требует приведения здания в соответствие с текущими требованиями к изоляции. Тем не менее, IEEC не выпускает ожидаемых стандартов для добавления изоляции для проектов восстановления. Эта разница в изоляционном продукте и затратах на установку может существенно повлиять на общую стоимость проекта.

По этим причинам восстановление продолжает завоевывать популярность в качестве предпочтительного подхода при замене существующей металлической кровли.

После того как вы решили подойти к проекту как к восстановлению (вместо удаления и замены), владельцы зданий, проектировщики и подрядчики могут выбирать между несколькими популярными методами, описанными ниже:

Популярные методы восстановления

  • С кадрированием
    • Зубчатый прогон/кровельный захватⓇ
    • Зажим для шляпы Zee
    • Сетка крест-накрест
  • Бескаркасный
    • Заполнение с жесткой изоляцией — длинные крепежные детали сзади к конструкции
    • Высокий зажим

Варианты из категории «с каркасом» предполагают возведение конструкции поверх существующей крыши. Эта конструкция прикрепляется к существующей конструкции, а затем используется для крепления новых металлических панелей крыши. Напротив, «бескаркасный» подход не требует дополнительного кадрирования. Как и следовало ожидать, каждый из приведенных выше вариантов имеет свои преимущества, недостатки и даже ограничения.

Например, учитывая их конструкцию, каркасные рекуператоры могут использовать множество различных стилей панелей, начиная от открытых застежек и заканчивая скрытыми системами или системами со стоячим фальцем. И наоборот, возможности панелей ограничены при использовании бескаркасных систем. Давайте подробно рассмотрим каждый тип системы, начиная с систем рамного типа.

С каркасом

Зубчатые прогоны/опоры для крышиⓇ

Зубчатые прогоны включают установку рядов прогонов между плоской частью существующих панелей по ширине крыши. Хотя прогоны можно модифицировать на месте для создания необходимой выемки, также доступны продукты заводского производства, такие как Roof HuggerⓇ. Хотя такие продукты, как Roof Hugger, дороже, чем обычные прогоны, они обеспечивают значительную экономию труда, чтобы компенсировать разницу в цене. Модернизированные прогоны можно использовать для восстановления существующих крыш с открытыми крепежными элементами, а также низких и высоких плавающих фальцевых крыш, которые устанавливаются на открытый каркас, включая прогоны, каналы горячего проката или шляповидные секции. Этот подход не следует использовать для восстановления существующих крыш, установленных на стержневых балках, деревянных настилах или металлических настилах с жесткой изоляцией.

Преимущества
  • Самый низкий профиль
  • Наибольшая привязанность к существующей конструкции
  • Увеличивает прочность основного прогона
  • Наиболее тщательно протестировано
  • Отличная возможность добавления дополнительного углового обрамления
Недостатки
  • Стоимость
  • Прерывистая изоляция

Зажим «шляпа поверх зи»

Как следует из названия, метод «зажим шапка поверх зи» включает в себя крепление зажима «зее» через плоскую поверхность панели к основанию, расположенному ниже. Важно отметить, что зигзагообразный зажим должен быть такой же высоты или выше, чем основное ребро панели, чтобы обеспечить структурную целостность.

После установки клипсы шляповидная секция размещается горизонтально поверх зигзагообразных клипс, как показано ниже. Зажимы «шляпа поверх зи» могут использоваться для восстановления существующих открытых крепежных элементов, а также для низких и высоких плавающих фальцевых крыш, которые устанавливаются на открытый каркас, включая прогоны, швеллеры горячего проката, шляповидные секции или стержневые балки.

Этот подход не следует использовать для восстановления существующих крыш, установленных над деревянным или металлическим настилом с жесткой изоляцией.

Преимущества
  • Более низкая стоимость, чем подход Roof HuggerⓇ
  • Добавьте изоляцию до 6 дюймов
  • Непрерывная изоляция или непрерывный поток воздуха
  • Работы на балочной балке
Недостатки
  • Высота готовой системы
  • Без крепления конструкции

Перекрестная сетка

Перекрестная сетка включает установку двух слоев красного железа на существующую крышу. Один проходит от карниза к коньку, а другой от граблей к граблям на здании. Системы с перекрестной сеткой наиболее распространены, когда текущее расстояние между рамами слишком велико для размещения панели крыши. Следовательно, здания с расстоянием между рамами более 6 футов в центре являются типичными приложениями для этого подхода. Сеточные системы используются для восстановления существующих открытых крепежных панелей, а также низких и высоких плавающих фальцевых крыш, которые устанавливаются на открытый каркас, включая прогоны, швеллеры горячего проката, шляпные секции или стержневые балки.

Преимущества
  • Изменить существующий интервал между кадрами
  • Добавить дополнительную изоляцию
  • Непрерывный поток воздуха
  • Возможность улучшения углового обрамления
Недостатки
  • Конечная высота
  • Уменьшенное крепление к существующей конструкции
  • Вес системы

Упомянутые методы представляют собой наиболее распространенные «фреймовые» варианты для проектов восстановления. Теперь переключим внимание на некоторые «безрамочные» варианты.

Бескаркасный

Заполнение с жесткой изоляцией – длинные крепежные элементы Назад к конструкции

Заполнение существующей крыши жесткой изоляцией, а затем использование еще одного слоя жесткой изоляции или покрывающей доски – отличный метод восстановления. Наиболее существенные преимущества такого подхода заключаются в том, что кровлю можно быстро сделать водонепроницаемой льдом и гидрозащитой, а утепление сделать сплошным.

Клипсы устанавливаются на опорные плиты после высыхания кровли; затем длинные винты прикрепляют новую крышу к исходным прогонам. Поскольку этот подход не требует дополнительного каркаса, важно отметить, что выбранная панель должна соответствовать требованиям к подъему существующего расстояния между каркасами.

Эту систему можно использовать для восстановления существующих крыш с открытыми крепежными элементами, а также низких плавающих фальцевых крыш, установленных на открытом каркасе, включая прогоны, швеллеры горячего проката, шляповидные секции или стержневые балки. Этот подход лучше всего подходит для восстановления существующих крыш, установленных на деревянных или металлических настилах с жесткой изоляцией.

Преимущества
  • Самая водонепроницаемая
  • Лучшее покрытие изоляции
  • Неограниченная возможность добавления изоляции
Недостатки
  • Стоимость
  • Без дополнительной угловой рамы при работе с открытой рамой
  • Верхняя панель должна соответствовать модулю нижней панели.

Tall Clip

Наша бескаркасная система восстановления металла поверх металла 238T является любимым решением наших клиентов-подрядчиков для восстановления существующих металлических крыш, которые необходимо отремонтировать или заменить. Эта система восстановления крыши обычно используется поверх существующих панелей со сквозным креплением. Бескаркасная конструкция предлагает значительно меньшие затраты на материалы и рабочую силу, что позволяет подрядчикам предоставлять этот вариант по цене, конкурентоспособной по сравнению с однослойной кровлей, и при этом служить почти в два раза дольше.

Наконец, система восстановления металла поверх металла 238T от McElroy Metal имеет еще одну особенность, которая делает ее чрезвычайно ценной: симметричный стоячий шов. Симметричные кровельные панели со стоячим фальцем можно снимать и заменять по отдельности в случае повреждения или необходимости внесения изменений, таких как бордюры, позже. Этого нельзя сказать о асимметричных профилях со стоячим фальцем.

Этот подход включает размещение зажима со смещением выше, чем ребра существующей панели, между ребрами текущей панели и прикрепление его к конструкции ниже.

Высокие зажимные системы лучше всего использовать для восстановления существующих открытых крепежных панелей. Тем не менее, их также можно использовать для восстановления низкой плавающей фальцевой кровли с высотой фальца 1 ¾” или менее, установленной на открытом каркасе, включая прогоны, швеллеры горячего проката, шляповидные секции или стержневые балки. Высокие зажимы также можно использовать для восстановления существующих крыш, установленных на деревянных или металлических настилах с жесткой изоляцией.

Преимущества
  • Без подрамника
  • Прикрепить зажим к прогону
  • Наименее дорогой
  • Самая быстрая установка
  • Легче всего обеспечить водонепроницаемость во время установки
  • Улучшенные значения диафрагмы
Недостатки
  • Ограниченная толщина изоляции
  • Существующая панель должна быть в модуле
  • Новая панель должна быть фальцевой кровли

Узнайте больше об установке металлической кровли поверх существующей металлической крыши

Готовы узнать больше о подходах и особенностях монтажа металлической кровли поверх существующей металлической крыши?

  • Ознакомьтесь с некоторыми из наших проектов восстановления в нашей фотогалерее.
  • Загрузите нашу популярную электронную книгу «Нужна новая крыша? Как владельцы зданий могут снизить затраты с помощью металлической крыши»
  • Ознакомьтесь с примерами некоторых из наших недавних проектов восстановления:
    • Система наложения металлической крыши оживляет зал приемов
    • Красивое восстановление школьной крыши с симметричными металлическими панелями со стоячим фальцем
    • Система восстановления крыши помогает сохранить историческую школу
    • Веб-семинар: Как развивать свой бизнес с помощью Recover Roofing
    Воспользуйтесь функцией «Найти подрядчика» на нашем веб-сайте, чтобы найти опытного установщика рядом с вами, чтобы получить предложение по вашему проекту.

    Независимо от того, являетесь ли вы подрядчиком, уже работающим с нашей командой в McElroy Metal, или заинтересованы в использовании нашей продукции для своего следующего проекта, свяжитесь с нами сегодня, чтобы узнать больше или стать частью нашей национальной сети дистрибьюторов и подрядчиков.

Можно ли использовать металлическую кровлю на плоской крыше?
