Монтаж фундамента ленточного: Ленточный фундамент: технология и особенности

Оптимальный ленточный фундамент: последовательность монтажа

Большинство застройщиков выбирают в качестве основы под будущее здание монтаж ленточного фундамента. Отчасти такая ситуация наблюдается потому, что многие знают, как залить ленточный фундамент своими руками, и ленточная основа подходит для большинства видов грунтов.

Являясь почти оптимальным вариантом надежного базиса строительства, у такого типа основания есть и некоторые ограничения и недостатки. Рассмотрим специфику данного основания для дома.

Содержание

• 1 Что такое ленточный фундамент
• 2 Специфика применения ленточного фундамента
• 3 Порядок проведения работ: подготовка и рытье
• 4 Формирование, усиление и заливка
• 5 Особенности выполнения работ

Что такое ленточный фундамент

Конструкция ленточного фундамента представляет собой неразрывную бетонную полосу.

Данное основание подводят под все стены дома с вертикальной нагрузкой: внешние и внутренние, если они выполняют функцию несущих.

Вся лента основания должна иметь одинаковые габариты и сечение.

В зависимости от грунта и веса строящегося здания форма может различаться и быть:

• прямоугольной;
• трапециевидной;
• т-образной.

Замкнутость контура обеспечивает равномерное распределение вертикальной и горизонтальной нагрузок. Именно этим объясняется надежность и большая популярность этого типа конструкции основания.

Специфика применения ленточного фундамента

Устройство ленточной базы под застройку не всегда оправдано. Этот тип фундамента более затратен по материалам и времени, чем альтернатива. Но в определенных случаях формирование ленточных фундаментов целесообразно:

• при использовании в процессе строительства здания тяжелых материалов для стен или перекрытий;
• в ситуации разноуровневого пластования грунта;
• при строительстве подвальных помещений;
• заметный уклон грунта на строительном пятне;
• уровень залегания грунтовых вод находится близко к поверхности.

Высота ленточного фундамента или глубина залегания зависит от внешних нагрузок на основание и типа почвы. Принято разделять мелкозаглубленный и заглубленный (или глубокозаглубленный) типы фундамента.

Малый уровень заглубления выбирают при строительстве легких строений. Глубокое заглубление используют при строительстве базы под тяжелые дома.

При этом важно учитывать следующие правила:

• сила вертикального давления на фундамент должна превышать силы пучения и горизонтального давления на его стены;
• глубокое заглубление происходит ниже уровня промерзания почвы, особенно важно это при формировании фундамента на участке с перепадами рельефа;
• на пучинистых грунтах под ленточное основание обязательно устраивают подушку из песка и щебёнки;
• на спокойных непучинистых грунтах под каменные низкоэтажные строения допустимо использовать конструкцию мелкозаглубленного фундамента.

Порядок проведения работ: подготовка и рытье

При возведении любого типа здания существуют этапы строительства ленточного фундамента.

На стадии подготовки нужно расчистить свой строительный участок и завезти необходимые строительные материалы.

При помощи колышков и шнура наносится разметка с учетом припусков под опалубку. Нужно четко вывести углы будущего строения.

Заметим, что подготовленный под строительство участок должен быть шире проектного строения на два и более метров в каждую сторону.

Траншею под фундамент можно вырыть самостоятельно или с использование строительной техники. При ручном рытье следует максимально ровно снять нижний слой, сохраняя линейную плотность грунта. В случае использования техники по завершении работ дно котлована стоит выровнять песком. Затем следует устроить подушку и утрамбовать её.

Перед тем как сделать бетонный фундамент, проложите дно траншеи пленкой гидроизоляции во избежание утечки молочка из раствора бетона в почву.

Формирование, усиление и заливка

Контролируйте вертикальность установки щитов строительным уровнем. Высота сделанной опалубки должна превышать общий уровень грунта участка минимум на 0,3 м.

При устройстве опалубки не забывайте оставлять отверстия для всех инженерных систем. Щиты или доски перед заливкой нужно тщательно смочить или обработать гидроизоляционной пропиткой, чтобы избежать испарения воды.

Иногда, в попытке сэкономить, опалубку исключают. В таком случае роются ровные отвесные стены траншеи и прокладывается пленка перед бетонированием. Такой способ не надежен. Пленка в процессе установки армации рвется, влага из бетона испаряется быстрее, чем нужно. В результате получаем ленту с хрупким бетонным основанием и кривыми стенами.

На этапе устройства опалубки собираются и монтируются арматурные блоки. Количество нитей армации и толщина прута указаны в проекте. Пруток может быть сварен или связан специальной проволокой. Не допускается сварка или связка угловых прутков. Все углы ленточного фундамента армируются сгибом прута с равномерным заходом в сопряженные стены.

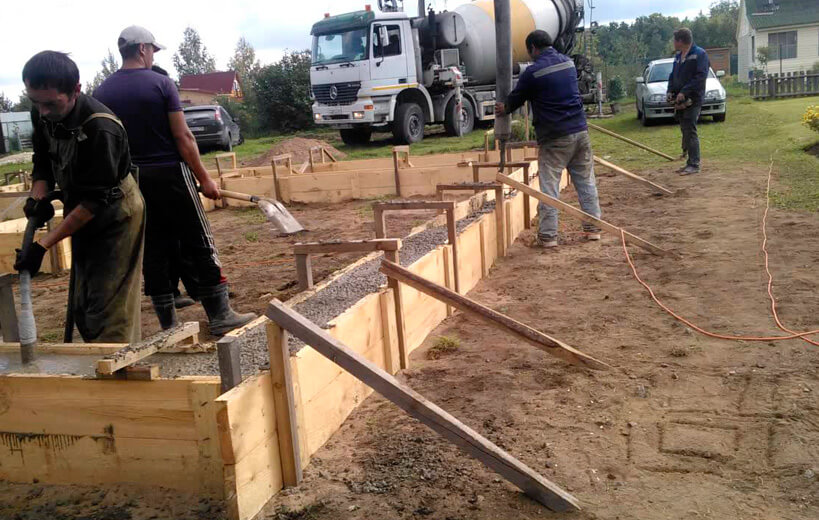

Бетонные работы на ленточном фундаменте производят поэтапно, но в один день.

Особенности выполнения работ

Для подачи бетона в отдаленные углы используйте оцинкованный желоб.

Раствор для ленточного фундамента заливается в траншею в одном направлении слоями толщиной не более 0,5 м (зависит от рабочей высоты применяемого на строительстве вибратора).

Все слои заливаются после того, как предыдущий был утрамбован и простукан по стенам опалубки. Мелкозаглубленный ленточный фундамент заливается своими руками в один слой.

Существуют и другие варианты гидроизоляции, например, засыпка глиной и утрамбовка. После снятия опалубки и проведения гидроизоляционных мероприятий выполняются работы по обратной засыпке.После завершения этих работ через неделю проводятся мероприятия по снятию опалубки и гидроизоляции ленты фундамента. На все поверхности ленточного фундамента укладывают рубероид. Для лучшего крепления стены и верх ленты промазывают битумной мастикой. Нужно следить за качеством склейки.

Ленточные фундаменты подходят в 80% случаев в качестве проектного решения. К тому же этот тип работ вполне можно осуществить самостоятельно или нанять помощников без опыта. Но экономия на оплате специалистов может оказать себе обратную услугу.

Не соблюдая пропорции бетона или технологию гидроизоляции, а также нарушив вертикальность стен основания, можно свести на нет все труды по устройству базы для дома.

Основные правила монтажа ленточного фундамента дома

В частном строительстве при использовании тяжелых строительных материалов (камень, кирпич или бетон) чаще всего закладывают ленточный фундамент. Также этот тип фундамента актуален при строительстве дома с массивными перекрытиями.

Ленточный фундамент используется для сооружений из кирпича, панелей.

Основные принципы закладки ленточного фундамента

Ленточный фундамент представляется собой полосу из бетона или железобетона, которая проходит по периметру строения. Поперечное сечение имеет одинаковую форму в каждой точке ленточного фундамента как в его наружной части, так и внутри здания. Технология монтажа ленточных фундаментов значительно проще, чем свайных или плитных, но процесс его закладки более трудоемкий.

Схема поперечного сечения ленточного незаглубленного фундамента.

Закладывают ленточный фундамент подо всеми капитальными стенами: и внутренними, и наружными. Он может быть заложен и под ряд опор, если для его изготовления используются железобетонные перекрестные балки. Ленточный фундамент незаменим при строительстве домов с цокольными этажами, подвалами или гаражами, расположенными под домом, так как никакой другой тип фундамента не предоставляет альтернативной возможности для обустройства подобных помещений. Кроме того, если у вас есть опасения, что фундамент может осаживаться неравномерно из-за неоднородности грунта на строительном участке, монтаж данного типа фундамента предотвратит подобную угрозу, так как ленточная конструкция в таких условиях срабатывает как единый элемент.

Монтаж фундамента ленточного типа сопровождается большим объемом земельных работ, трудоемкость его установки также высока. Кроме того, расход материала для выполнения основы ленточного фундамента достаточно велик. Преимущества данного типа конструкции в том, что она очень надежна, это и объясняет широкое использование ленточных фундаментов в частном строительстве.

Вернуться к оглавлению

Типы ленточных фундаментов и их основные отличия

Существует 2 основных типа ленточных фундаментов: монолитные и сборные.

Монтаж первого типа подразумевает установку на дне котлована на строительной площадке опалубки из дерева, полости которой заполняются бетоном. Далее проводится установка стальной арматуры и утепление керамзитом, пенопластом или минераловыми плитами.

Схема устройства ленточного монолитного фундамента.

Монолитный фундамент обладает некоторыми преимущества и недостатками. Его преимущества таковы:

• прочность;
• устойчивость;
• возможность применения при строительстве домов любой формы;
• герметичность по всему периметру.

Не с лучшей стороны монолитные ленточные фундаменты характеризуют такие качества:

• большой объем бетонных и земельных работ, которые увеличивают срок монтажа;
• большой вес конструкции;
• расход материалов в большом объеме;
• монтаж достаточно трудоемкий.

Схема ленточного сборного фундамента.

Монтаж сборного ленточного фундамента подразумевает использование уже готовых блоков из бетона или железобетона, которые производятся в промышленных или полигонных условия. Из таких блоков собирают фундамент необходимой формы и размера.

Преимущества сборного ленточного фундамента в основном такие же, как и у монолитного. Сборная конструкция не обладает только последним из вышеописанных преимуществ и кроме того характеризуется тем, что монтаж может быть выполнен быстрее, а технология выполнения работ значительно проще.

Недостатки сборного типа конструкций следующие:

• конструкция не герметична, в стыках монтажных единиц могут образовываться протечки;
• желательно, чтобы конструкция имела простую форму, так как блоки имеют стандартные размеры.

Вернуться к оглавлению

Технология монтажа монолитного ленточного фундамента

В частном строительстве чаще всего применяется монолитный ленточный фундамент, поэтому технология его монтажа будет рассмотрена более подробно. Прежде всего необходимо подготовить участок: расчистить от мусора и провести разметку. Разметка подразумевает нанесение осей здания на участок. Для разметки используйте небольшие колышки и проволоку или веревку. Если на вашем участке сложный рельеф, то вам может потребоваться строительный уровень. После разметки необходимо перепроверить перпендикулярность углов здания. Подготовить под строительство необходимо площадку на 2-5 м больше, чем проектные размеры дома.

Схема армированного монолитного ленточного фундамента.

После того как площадка под строительство готова, переходят к рытью траншеи под фундамент. Котлован может быть вырыт как вручную, так и с привлечением спецтехники (экскаватора). Его дно нужно в любом случае выровнять вручную. В целях безопасности траншея должна быть отгорожена. На ее дно укладывается подушка из песка или мелкого гравия. Подушку нужно тщательно утрамбовать, песок при этом необходимо увлажнять. Толщина подушки может варьироваться от 12 до 20 см. Сверху на подушку укладывается гидроизоляционный материал, например полиэтиленовую пленку. Можно залить подушку цементным раствором, это также предотвратит проникновение воды в грунт из бетона.

Далее в траншею устанавливают опалубку. Доски для опалубки должны быть струганными с одной стороны, их толщина должна быть не меньше 4-5 см. Может быть применена щитовая разборная опалубка из металла. Опалубка должна быть зафиксирована при помощи распорок, это поможет предотвратить выпучивание стены. Вертикальность стен опалубки должна быть тщательно отрегулирована при помощи отвеса, долговечность фундамента во многом зависит от этого. Опалубка должна быть выведена минимум на 30 см над поверхностью земли. Это пространство при дальнейшем строительстве станет цоколем дома. Рекомендуется сразу оставить в фундаменте отверстие, через которое в дом будут вводится коммуникации (водопровод и канализация): если вы забудете это сделать, то вам придется такое отверстие прорубать, что может привести к нарушению целостности фундамента.

Этапы возведения монолитного железобетонного ленточного фундамента.

Установка опалубки и монтаж армированного каркаса осуществляется одновременно. Арматура устанавливается по всему периметру. Как правило, подобный каркас изготавливается из 2-х рядов вертикально установленной стальной арматуры, которая соединяется горизонтальными армированными прутьями. Количество армированных прутьев и шаг между ними зависят от глубины закладки фундамента: чем глубже, тем больше арматуры необходимо использовать. Шаг между арматурой может составлять 10, 15, 20 и 25 см. Соединяется между собой арматура сваркой или при помощи специальной вязальной проволоки. Последний из этих 2-х вариантов предпочтителен, так как сварка повышает риск образования коррозии на каркасе. Чтобы арматура не выглядывала из поверхности бетона, необходимо соблюдать минимальное расстояние от центра прута до края фундамента в 3,5 см.

Если армированный каркас для будущего фундамента готов, можно заливать бетон. Этот процесс осуществляется в несколько этапов. Заливка бетона в опалубку выполняется слоями, толщина каждого из которых будет составлять 15-20 см. После заливки каждого слоя бетон нужно утрамбовать. Для этого подойдут и деревянные трамбовки, но если у вас есть возможность, то лучше использовать специальный вибратор. Обратите внимание на то, что бетон для каждого слоя должен иметь одинаковую консистенцию, в противном случае фундамент будет расслоен и это скажется на его прочности.

Желательно заливать бетон в теплое время года. Если вы все-таки выполняете эти работы зимой, то бетон необходимо утеплять. Для этого подойдет солома, стекловата или или опилки. Можно отказаться от утеплителя, если бетон будет прогреваться.

Вернуться к оглавлению

Необходимые дополнительные манипуляции

Схема монолитной плиты на ленточном фундаменте.

Фундамент рекомендуется защитить от негативного воздействия влаги. Для этого проводится его гидроизоляция. Приступать к этим работам можно спустя 7-10 дней после заливки бетона, когда опалубку можно будет снять. Для гидроизоляции можно использовать рубероид и битумную мастику. Мастика наносится на поверхность бетона, и на нее приклеивается рубероид. Следите за тем, чтобы рубероид не отслаивался и не отпадал от стенок, так как пропуски в гидроизоляции значительно снизят ее эффективность.

После гидроизоляционных работ пазухи фундамента заполняют мелким песком, который послойно увлажняют и тщательно трамбуют. Это нужно делать с максимальной аккуратностью, так как при грубом выполнении работ гидроизоляция может быть повреждена. Предотвратить это можно, если использовать геотекстиль или дренажную мембрану в качестве защитного слоя.

Монтаж фундамента любого типа – это наиболее ответственный этап строительства здания, так как от прочности и надежности основы здания зависит его целостность, надежность и срок службы. Обратите внимание на подготовительные работы, эти, на первый взгляд, мелочи могут в значительно степени сказаться на фундаменте.

Строительство фундаментов — Ленточные фундаменты.

Устройство фундамента — Ленточный фундамент.

Tweet

Ленточные фундаменты состоят из непрерывной ленты, обычно из бетона, образованной по центру под несущими стенами. Эта непрерывная полоса служит ровным основанием, на котором строится стена, и имеет такую ​​ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения. Бетон — это материал, в основном используемый сегодня для фундаментов, поскольку его можно легко укладывать, распределять и выравнивать в фундаментных траншеях, чтобы обеспечить основу для стен, и он развивает достаточную прочность на сжатие по мере затвердевания, чтобы выдерживать нагрузку на фундамент. До производства портландцемента обычным явлением был ленточный фундамент из кирпича, причем кирпичный фундамент строился непосредственно на твердом грунте или на подстилке из природного камня.

Ширина бетонного ленточного фундамента зависит от несущей способности грунта и нагрузки на фундамент. Чем больше несущая способность грунта, тем меньше ширина фундамента при той же нагрузке.

В таблице утвержденного документа А СНиП указана рекомендуемая минимальная ширина бетонных ленточных фундаментов, относящихся к шести указанным категориям грунта, а также расчетные суммарные нагрузки на фундаменты в форме готового расчета. Ширина варьируется от 250 мм при нагрузке не более 20 кН/погонный метр стены на плотном гравии или песке до 450 мм при нагрузке 40 кН/погонный метр на твердой глине, до 850 мм при нагрузке не более 30 кН/м. погонный метр на мягком иле, глине или супеси.

Приведенные размеры указывают на то, что может быть приемлемо в указанных условиях, а не являются абсолютными значениями, которые следует принимать независимо от условий, преобладающих на отдельных участках.

Ленточный фундамент для полой наружной стены и сплошной внутренней несущей стены, показанный на рис. 6, будет иметь ширину, аналогичную рекомендованной в Консультативном документе для твердого глинистого грунта, когда нагрузка на фундаменты не превышает 50 кН/погонный метр. На практике погонная нагрузка на фундамент дома будет заметно меньше 50 кН/м погонный и фундамент вполне можно сделать шире минимального требования для удобства заполнения более широкой траншеи бетоном для удобства кладки кирпича ниже земля.

Рис. 6 Ленточный фундамент.

Наименьшая толщина бетонного ленточного фундамента определяется отчасти размером заполнителя, используемого в бетоне, необходимостью минимальной толщины бетона, чтобы он не слишком быстро высыхал и не терял прочности, а также во избежание разрушения бетон на сдвиг.

Если толщина бетонного ленточного фундамента будет значительно меньше, чем его проекция с каждой стороны стены, бетон может разрушиться из-за образования трещин сдвига под весом стены, что приведет к образованию трещины под углом 45°, как показано на рис. 7. Если бы это произошло, опорная поверхность фундамента на землю уменьшилась бы до уровня, необходимого для устойчивости.

Сдвиг вызывается двумя противодействующими силами стены и земли, воздействующими на бетон и разрывающими или разрезающими его, когда ножницы или ножницы разрезают или сдвигают материалы на части.

Рис. 7 Разрушение при сдвиге.

Связанные сообщения по категориям:

Новое сообщение Старый пост Главная

Подписаться на: Комментарии к записи (Атом)

Что такое ленточный фундамент в строительстве дома?

В строительстве ленточный фундамент представляет собой тип фундамента, который используется для обеспечения поддержки конструкции вдоль линии или ряда точек.

Ленточный фундамент – один из самых распространенных типов мелкозаглубленного фундамента. Ленточный фундамент может использоваться для различных целей, например, для поддержки стены или забора или для поддержки здания или другой конструкции.

Ленточные фундаменты обычно состоят из двух или трех полос, в отличие от стен, которые обычно имеют большую толщину. Толщина зависит от размера вашего дома и от того, какую нагрузку он должен нести.

Существует множество различных типов ленточного фундамента, и используемый тип будет зависеть от цели, для которой он используется, состояния грунта и других факторов. Ленточный фундамент может быть изготовлен из различных материалов, в том числе из бетона, кирпича, камня или дерева.

Что такое ленточный фундамент?

Ленточный фундамент — тип фундамента, который обычно используется при строительстве зданий. Это неглубокий фундамент, состоящий из полосы бетона, обычно шириной около 6 дюймов и глубиной 8 дюймов. Ленточный фундамент размещается по периметру здания, и его назначение — равномерно распределить вес здания по земле.

Ленточные фундаменты являются одним из наиболее распространенных типов мелкозаглубленных фундаментов. Они используются для поддержки стен и часто используются в сочетании с опорами или колоннами для поддержки веса крыши дома. Ленточные фундаменты обычно состоят из двух или трех полос, в отличие от стен, которые обычно более толстые. Толщина зависит от размера вашего дома и от того, какую нагрузку он должен нести.

Как устроен ленточный фундамент?

Строительство ленточного фундамента включает в себя рытье траншеи необходимой глубины, затем заливку бетона в траншею, чтобы сформировать прочное основание для ленточного фундамента. Ширина траншеи будет варьироваться в зависимости от размера и типа возводимого здания. После застывания бетона поверх него укладывают кирпичи или блоки, формируя стены ленточного фундамента.

В ленточных фундаментах бетон обычно заливают прямоугольными полосами, которые укладывают под наружные стены.

В ленточном фундаменте бетон обычно заливают прямоугольными полосами, которые укладывают под наружные стены. Такой тип фундамента еще называют балочно-плитным. В этом случае балки получают свою прочность от бетона, а не от стальных арматурных стержней (арматурных стержней). Если вы когда-нибудь замечали, что ваш тротуар кажется неровным или волнистым, это, вероятно, потому, что он находится на ленточном фундаменте под ним!

Ленточные фундаменты используются как в жилых, так и в коммерческих зданиях, но обычно они находятся только под одним этажом многоквартирного дома или, возможно, под двумя этажами частного дома. В конце концов, заливка бетона требует много труда и материалов, поэтому нет смысла тратить их на то, что в них не нуждается!

Преимущества и недостатки ленточного фундамента

Ленточный фундамент имеет как преимущества, так и недостатки при строительстве здания. С другой стороны, ленточный фундамент дешевле, чем другие типы фундамента, такие как фундамент глубокого заложения. Ленточный фундамент также быстрее и проще монтируется, что позволяет сэкономить время и затраты на строительство. Кроме того, ленточный фундамент можно использовать на участках с плохим грунтовым состоянием.

С другой стороны, ленточный фундамент не такой прочный, как другие типы фундамента, поэтому подходит не для всех зданий. Кроме того, поскольку ленточный фундамент опускается всего на несколько футов, он может быть поврежден в результате наводнения или других проблем с водой.

Когда применяется ленточный фундамент?

Ленточный фундамент — это тип фундамента здания, который обычно используется для домов или других сооружений с подпольем. Подполье — это пространство между землей и первым этажом дома. Ленточный фундамент обычно используется, когда почва не слишком мягкая и имеет хороший дренаж.

Состояние почвы также влияет на выбор типа фундамента.

Ленточные фундаменты являются одним из наиболее распространенных типов мелкозаглубленных фундаментов. Они используются для поддержки стен и часто используются в сочетании с опорами или колоннами для поддержки веса крыши дома. Ленточные фундаменты обычно состоят из двух или трех полос, в отличие от стен, которые обычно более толстые. Толщина зависит от размера вашего дома и от того, какую нагрузку он должен нести.

Ленточный фундамент — это один из вариантов фундамента дома, но есть и другие.

Ленточный фундамент — это тип фундамента, который используется для мелкозаглубленных фундаментов и в районах, где грунт слишком мягкий для обычного фундамента. Ленточный фундамент можно использовать как альтернативу другим типам фундамента дома, но это не всегда лучший выбор.

Основное преимущество ленточных фундаментов заключается в том, что они требуют меньше земляных работ, чем другие типы фундаментов домов. Это означает, что вы сэкономите деньги на рабочей силе и материалах, потому что перед началом строительства нужно будет убрать меньше грязи.
