Изготовление и монтаж фахверка — ФасадТеплоСтрой

В эпоху максимального развития дизайна и строительства многие мечтают о собственном идеальном жилье, и чтобы претворить эту мечту в жизнь, необходимо позаботиться не только о внутренней обстановке, но и о внешнем облике строения. При этом выбор стилистического направления зависит от множества факторов, среди которых и окружающие малые архитектурные формы, и ландшафт, а также финансовые и технические возможности. Однако основополагающим критерием при выборе направления стилизации являются  вкусовые предпочтения будущего домовладельца. Несмотря на то, что в этом случае все кажется очевидным, ситуация несколько усложняется возросшими требованиями к частной недвижимости. В России все чаще можно встретить элитные загородные поселки, коттеджи в которых выполнены в едином стиле. Необычным решением, набирающим все большую популярность, являются группы коттеджей, фасад которых выполнен в стиле фахверк, пришедшем к нам из Западной Европы. Исторические кварталы старинных городков Германии, Швейцарии и Голландии застроены похожими зданиями, напоминающими пряничные домики из сказки, которые очаровывают туристов и сами по себе уже являются достопримечательностями. Эти постройки окутаны очарованием Европы и духом старины, который витает даже над современными фахверковыми постройками. Благодаря развитию инновационных технологий в строительстве, дополненному высоким профессионализмом мастеров, каждый застройщик получает возможность воссоздавать дома в стиле фахверк своими руками. Чтобы убедиться в том, что вы хотите иметь такой дом в частном владении, ознакомьтесь с материалами настоящей статьи, в которой рассмотрены особенности строительства дома в стиле фахверк.

Дома в стиле фахверк:

Название стиля «фахверк», которое произошло от немецкого fach — панель, werk – сооружение, а в целом переводится как «каркасная конструкция», пришло к нам из Германии, где данное архитектурное решение популярно еще с ΧV века. Прежде всего, необходимо понимать, что фахверк это строительная конструкция особого типа, основу которой составляет жесткий каркас, изготовленный из бруса и образованный системой элементов вертикальных, горизонтальных и диагональных элементов,  таких как стойки, балки и раскосы. При этом промежутки между опорными элементами заполняются различными материалами. Если раньше это был камень, глина или саман, то развитие сегодняшнее строительного производства позволяет разнообразить этот список современными утеплителями и сэндвич-панелями. Несмотря на то, что подобные каркасные конструкции из дерева распространены на территории всего европейского государства, они устойчиво ассоциируются с пряничными домиками из немецких сказок. Исторически стиль фахверк использовался при возведении не только жилых кварталов, но и складов, промышленных зданий, складов и даже небольших церквушек. Важно то, что каркасные конструкции в стиле фахверк играют не только функциональную, но и декоративную роль, что обусловлено их отличительной особенностью – видимым каркасом строения, своей ячеистой структурой подчеркивающий форму одноэтажных и двухэтажных построек.

В настоящий момент методы каркасного строительства используются при возведении элитных домов. Характерная черта стиля – отсутствие любых ограничений фантазии дизайнера, а большая площадь остекления создают неповторимое ощущение единства с природой. Современным проявлением фахверка стало стилистическое направление, зародившееся в 70-х годах ΧΧ века. Основной тенденцией того времени было кардинальное перестроение старых форм в нечто новое, ранее неизведанное и не всегда удачное. Именно в это время фахверк пережил свое второе рождение с последующим интересным развитием. На сегодняшний день различают строительство домов в стиле фахверк и отделку домов в этом стиле.

Немецкий фахверк:

Немецкий фахверк считается наиболее древним строительным стилем, основная архитектурная и стилистическая концепция которого заимствована современными фахверковыми постройками. Но, несмотря на единство стилистической концепции, современные дома в стиле фахверк демонстрируют лишь внешнее сходство со своим прародителем – немецким фахверком и отдаленное сходство архитектурных форм. Современный дом в немецком стиле фахверк представляет собой надежную каркасную конструкцию высокой прочности, которая выдержана в духе прошлых лет и демонстрирует респектабельность, благородство, а также четкость линий и совершенство форм. Основу дома в немецком стиле фахверк составляет каркас, который изготавливается из цельного или клееного бруса хвойных пород древесины. Ноу-хау современного строительства является возведение каркаса дома, в который помещены полипропиленовые или минераловатные плиты, оснащенные двумя мембранными слоями: ветрозащитным, предотвращающим выдувание волокон теплоизоляционного материала, и влагозащитным, защищающим материал от проникновения влаги.

Для изготовления здания могут использоваться заранее подготовленные сэндвич-панели, опрессованные с обеих сторон цементно-стружечными, минераловатными или полипропиленовыми плитами, прикрепляемые к деревянному каркасу здания. Для изготовления каркаса здания используется только современное оборудование, позволяющее осуществлять работу с высокой точностью. Также на этапе производства осуществляется его обработка антисептическими составами, предотвращающими развитие плесени и грибка. Кроме того, каркас здания можно остеклять, заполнять плитами или сэндвич-панелями, не отступив при этом от архитектурного проекта. На заключительном этапе строительства и при выполнении внешней отделки деревянные конструкции необходимо обрабатывать защитными составами, произведенными на натуральной масляной основе, защищающими каркасную конструкцию от воздействия ультрафиолетового излучения, возгорания и биологических повреждающих объектов.

Причины популярности

• Изысканность внешнего вида – не единственное преимущество домов в стиле фахверк. Современные дома, выполненные в этом стиле, отличаются большой площадью остекления, благодаря чему создаются впечатление, что границы дома растворяются, обеспечивая единство человека и окружающей природы. Однако это же является и причиной популярного заблуждения, что подобные конструкции не могут использоваться в качестве жилых сооружений в регионах с суровым климатом, а тем более в условиях суровым русских зим. Чтобы разубедить вас в этом, отметим, что фахверковые дома являются одними из самых экономичных  конструкций в плане энергосбережения и могут составить прямую конкуренцию строениям, изготовленным из кирпича, бетона, камня и оцилиндрованного бревна.
• Оптимальная жесткость каркаса гарантирует отсутствие усадки и деформации, что является еще одним, неоспоримым преимуществом фахверковых конструкций.
• В процессе индивидуального строительства домов к сложных условиях зачастую используют подобные каркасные конструкции, что обусловлено их легкостью и, в отличие от кирпичных домов, меньшим давлением на грунты. В связи с тем, что каркасные конструкции подобного типа не нуждаются в установке усиленного фундамента, ограничиваясь мелкозаглубленной системой, вы получаете возможность сэкономить на строительстве.

Проекты домов в стиле фахверк

Проектирование – основной этап любого строительства. Качественные проекты домов в стиле фахверк, разработанные грамотными специалистами – залог успешного строительства. В случае грамотного подхода к строительству домов в стиле фахверк постройка прослужит не один десяток лет, сохранив при этом свои первоначальные характеристики. Чтобы быть уверенными в том, что дом будет характеризоваться комфортной планировкой, необходимо задуматься о разработке индивидуального проекта. Если вы планируете  построить дом, характеризующийся сложной нетрадиционной конструкцией, без индивидуального проекта в любом случае не обойтись.

Даже неопытный мастер понимает, что конструкция фахверкхаусов является не самым простым вариантом для строительства домов в нашем климате. В связи с тем, что дома в стиле фахверк не похожи один на другой, и могут отличаться не только способом отделки и размерами, но и планировкой, специалисты не рекомендуют пренебрегать составлением проектов, в процессе разработки которых вы можете определиться с этажностью зданий, количеством входов, вариантом остекления и нюансами внутренней планировки.

Отличительной особенностью каркасной конструкции в стиле фахверк является этажные выступы, вопрос о наличии или отсутствии которых решается на этапе разработки проекта дома. Изначально они предназначались для защиты фронтальной стены от осадков. В настоящее время обустройство дома в стиле фахверк «по всем правилам» предполагает наличие этажных выступов, которые способствуют незначительному увеличению полезной площади. Также на этапе проектирования одноэтажного дома в стиле фахверк решается вопрос о наличии и расположении балконов и террас, которые являются неотъемлемой деталью современных фахверкхаусов. Этап проектирования позволяет играть с вариациями остекления, цветовым решением каркаса и конструктивными элементами, вы получаете возможность воссоздать уникальный дом в стиле фахверк, который будет ассоциироваться со старинными пряничными домиками из немецких сказок или с современными виллами в стиле модерн.

Строительство дома в стиле

Наиболее простым вариантом создания дома в стиле фахверк является его изначальное строительство с использованием основополагающих моментов данной технологии. Чтобы в последующем разобраться с технологией строительства, обозначим основные этапы возведения фахверкхауса:

• Обработка деревянных материалов специализированными антисептическими составами, которая предотвращает развитие плесени, грибка, а также снижает впитывающую способность древесины;
• Установка каркаса фахверкхауса;
• Заполнение каркаса звуко- и теплоизоляционными материалами;
• Монтаж кровли;
• Осуществление внутренней и наружной отделки стен;

Подготовка территории для строительства

• Перед тем, как приступить к строительству, необходимо подготовить площадку, на которой будет возводиться постройка, и обследовать грунт. В качестве основы фахверкового дома можно использовать любой фундамент, пригодный для строительства деревянных домов. Это обусловлено легкостью, свойственной любой деревянной каркасной постройке, благодаря которой. Несущие конструкции не будут создавать давление на фундамент.
• Если площадка, выбранная под строительство, характеризуется наличием пучинистых грунтов, необходимо возвести более надежный фундамент, который предотвратит выдавливание его в зимнее время с помощью грунтовых вод. Выбор типа фундаменты необходимо осуществлять, ориентируясь на особенности грунта, которые позволят определиться с типом фундамента – будет он ленточным, столбчатым или свайным.

Как осуществить монтаж каркаса?

• Чтобы обеспечить изоляцию конструкцию от влажности, поверх фундамента укладывают слой гидроизоляционных материалов, после чего осуществляют монтаж обвязочного венца из бруса, сечение которого составляет 50×200 мм. Перед тем, как монтировать каркас, брус обрабатывают антисептическими составами. После того, как обвязочный венец готов, к нему крепят нижнюю часть каркаса. Чтобы обеспечить надежность и жесткость каркасной конструкции, используют соединения деталей различного типа, такие как ласточкин хвост, потайной шип, а также использование деревянных нагелей в процессе крепления деталей.
• Дома в стиле фахверк характеризуются наличием жесткого каркаса, состоящего из вертикальных и горизонтальных балок, а также диагональных элементов – раскосов, которые являются отличительной особенностью фахверковой конструкции и придают ей устойчивость. Чтобы сделать крепления незаметными, а также скрыть видимые детали обшивки, используют соединение в паз и шип.
• Установка несущих стоек осуществляется в соответствии с требованиями проекта, который учитывает ширину оконных и дверных проемов. Расстояние между опорными стойками зависит от ширины оконных и дверных проемов, однако оно не должно превышать 3-4 метра.
• В качестве материала для установки балок перекрытия используют обрезную доску с сечением 50х200 мм, обработанную огнебиозащитными составами. Монтаж элементов каркаса, скрытых обшивкой и не являющихся видимыми деталями конструкции в стиле фахверк осуществляют из обрезной доски с сечением  45х145 мм, также обработанной огнебиозащитными составами. После того, как монтаж стен завершен, изготавливают стропильную систему четырехскатной крыши. При этом монтаж конструкции дома в стиле фахверк на данном этапе немногим отличается от монтажа традиционной каркасной конструкции.

Особенности монтажа элементов обшивки стен: популярные материалы

Развитие современных технологий позволяет заменить традиционные  глину, саман и камыш, ранее использующиеся для заполнения  пространства между несущими балками, на более современные теплоизоляционные материалы. В настоящее время для этих целей все чаще используют современные материалы, например, базальтовую вату, полиуретановые панели или цементно-стружечную плиту. Эти же материалы используются для отделки дома в стиле фахверк.

Финишный этап строительства – заполнение пустого пространства каркаса с последующей установкой окон и дверей. В последнее время для этих целей все чаще используются большие стекла, что в итоге привело к развитию и популяризации стеклянного фахверка. Во внешнем виде фахверковой конструкции сочетаются классические стили: европейский и японский.

Еще одним материалом, использующимся для этих целей, является цементно-стружечная плита (ЦСП), представляющая собой лист прямоугольной формы, который изготавливается из портланд-цемента и древесной стружки. Помимо указанных компонентов, в состав ЦСП включены специальные химические компоненты, обеспечивающие антисептические свойства материала. ЦСП относится к материалам низкой ценовой категории, и, несмотря на то, что он характеризуется низкой прочностью на изгиб, он отлично выдерживает продольные нагрузки.

Как отделать дом в стиле фахверк?

Отделка фасада дома в стиле фахверк – более простой способ создания фахверкхауса. Чтобы осуществить отделку дома в стиле фахверк своими руками, за основу берут постройку, изготовленную из любого материала и характеризующуюся любыми конструктивными и стилистическими вариациями. В качестве основного материала для отделки фасадов в стиле фахверк являются полиуретан, из которого изготавливаются балки и брусья, визуально не отличимые от деревянных балок даже с близкого расстояния. Однако в отличие от дерева, они устойчивы к повышенной влажности, перепадам температуры и губительному воздействию насекомых. Кроме того, используя для изготовления балок полиуретан, вы можете не беспокоиться о появлении деформаций и трещин. Чтобы осуществить монтаж полиуретановых балок, вам потребуется клей «жидкие гвозди».

Важным этапом монтажа полиуретановых балок является резка деталей и подгонка стыков, для осуществления которых потребуется торцевая и циркулярная пилы.

Несколько слов о дизайне фахверкхауса

Кажущаяся на первый взгляд простота фахверкхауса при более детальном рассмотрении становится обманчивой, так как, привлекая взгляды окружающих, дома в стиле фахверк создают неповторимую роскошь и воссоздают наяву старинные немецкие мотивы. Несмотря на то, что в процессе строительства и отделки дома в стиле фахверк специалисты придерживаются единых принципов, разнообразие внешнего облика фахверкхаусов настолько велико, что сложно найти две одинаковых постройки. Благодаря разнообразию фактур и расцветок фахверкхаусы считаются одними из самых уникальных построек.

Основополагающие принципы дизайна домов в стиле фахверк:

• Фасад дома в стиле фахверк может быть дополнен любыми стилями: это может быть и классический минимализм, и американское ранчо, и немецкий вариант стиля кантри, и даже комбинация нескольких национальных стилей;
• Цветовая гамма фахверкхауса также характеризуется разнообразием. Основным принципом цветового решения является контрастное выделение деревянных балок, выделяющихся на основном фоне стены. Наиболее популярным является сочетание светлых пастельных оттенков и темно-коричневых балок;
• Несмотря на то, что наиболее часто используется сочетание светлых стен и контрастно темных балок, обратное сочетание также является приемлемым и зачастую более выигрышным;
• Интерьер фахверкхауса должен соответствовать его экстерьеру. Внутреннее убранство здания можно оформить в стиле немецкого кантри, который  позволит составить целостную картину;
• Немецкий вариант стиля кантри предполагает использование большого количества дерева.   Текстиль в рамках данного стилистического решения требует тщательного подхода:  на полу лучше всего постелить грубоватый ковер, окна декорировать плотными занавесками, а мебель застелить плотными покрывалами, по цвету и фактуре сочетающимися с занавесками. Изюминкой стиля станут предварительно состаренные деревянные балки.

Остекление фахверковых домов — технология, монтаж, особенности

Чем больше расстраивались города, тем сильнее людям хотелось жить рядом с природой. В то же время, живя на природе, глупо закрываться от нее глухими стенами. Сегодня фахверковое остекление позволяет сделать эту границу незримой.

Что такое фахверковое остекление

В переводе с немецкого слово Fachwerk означает каркас. Действительно, строящийся под остекление дом – это несущие вертикальные стойки, горизонтальные балки, собранные в секционную каркасную конструкцию, внешние секции которой предстоит заполнить стеклянными пакетами. Не обязательно ими заделываются все проемы. Минимум третья часть фасада здания делается прозрачной. Оригинально смотрятся стены, которые от фундамента до крыши состоят из стеклопакетов.

Максимальная «невидимость» стены достигается использованием стекла большой площади. Оно должно быть без рамы, съедающей пространство, толстых монтажных швов, сужающих стеклянное полотно и требующих дополнительных манипуляций по их маскировке.

Такое стало возможным после того, как конструкторы предложили использовать в качестве несущих элементов деревянный брус. Известно, что дерево со временем дает усадку в поперечном сечении. Но специальная обработка и продольное расположение волокон в местах статических нагрузок полностью исключили продольную деформацию. Стало возможным производить факверковое остекление сразу же после сборки каркаса.

Со стороны кажется, что всё строение – это легкий, сказочный дом, похожий на воздушный замок. На самом деле такие здания невероятно прочные, сейсмоустойчивые и выдерживают землетрясения до 5 баллов.

Технология фахверкового остекления от OSKO HAUS

Компания OSKO HAUS, существующая более 15 лет, предлагает российскому строительному рынку свои хорошо зарекомендовавшие себя в Европе технологии «истинного фахверка». Они сильно отличаются от уже существующих проектов в лучшую сторону по всем техническим характеристикам.

Деревянный каркас

В отличие от металлических или бетонных вариантов, дерево имеет главное неоспоримое преимущество – это природный экологически чистый материал. Компания изготавливает балки из натуральной древесины в Германии по европейским стандартам DIN 1052. Продольное расположение волокон в клееном брусе обеспечивает отсутствие усадки.

Статическая нагрузка на каждый брус рассчитывается при создании проекта. Исходя из данных, определяется их площадь сечения. Конструкторы компании создают каркасы, в которых вертикальные балки и столбы для двух этажей представляют собой единый, а не составной элемент, что значительно повышает устойчивость.

В Германии на заводе изготавливаются все деревянные элементы нужных размеров. Одновременно в них делаются необходимые пазы и прорези для вставки стеклопакетов. На месте во время сборки, которую проводят те же инженера, остается лишь правильно установить и закрепить все элементы каркаса.

Стеклопакеты

Так как стеклопакеты по факту являются стенами жилища, они должны отвечать повышенным требованиям:

• удерживать тепло, не промерзать;
• обеспечивать звукоизоляцию;
• защищать от прямых солнечных лучей;
• они должны быть безопасными, антивандальными;
• прочными, защищать дом от проникновения.

Кроме того, они обязаны позволять любоваться окружающей природой. Все требования выполняются при правильном подборе оптимальных параметров стеклопакета.

Для монтажа домов по немецкой технологии Fachwerk в России часто применяются склейки с тремя стеклами. Такие двухкамерные полотна надежно защищают от очень низких и высоких температур. Но практика показала, что с использованием мультифункционального стекла Stoprey Neo, и однокамерные пакеты не пропускают холод и жару в помещение.

Для остекления больших площадей не подойдет материал с обычными характеристиками. Для внешней поверхности используется специальное сверхпрочное стекло с толщиной 8 мм. Оно выдерживает большие ударные динамические нагрузки и не рассыпается при деформации. Для защиты от посторонних глаз применяется технология с нанесением «зеркальной» пленки.

Монтаж

Применение древесины позволило внедрить безрамную технологию. Известно, что стекло нельзя крепить в бетонные или металлические контуры без смягчающей нагрузку прокладки (пластик, резина, силикон и т.д.). Поэтому в строительстве широко используются стеклопакеты в пластиковых рамах.

Для стиля фахверк наличие рам нежелательно. В технологии, которую использует компания, сами столбы играют роль рам. В них прорезаются пазы, в которые вставляются склеенные по торцам стекла. Выборку делают разной глубины с правой и левой стороны для удобства размещения в ней стеклопакета.

Прозрачная склейка вставляется в вертикальный паз большей глубины до упора. Затем она заводится в раму из бруса и сдвигается в менее глубокий паз противоположным торцом. Все выборки делаются на заводе, но если что-то не подходит, их легко довести на месте до нужных размеров подручным инструментом.

Следующим этапом является закрепление стеклопакета, его фиксация в пазах и герметизация. Располагать необходимо так, чтобы непрозрачные края склейки были заглублены в штробе. Иначе в зимнее время места, где они выступают, будут промерзать или запотевать. Швы, которые в идеале должны составлять 5-6 мм, заполняются специальным герметиком.

Компания гарантирует:

1. Конструкции домов изначально были рассчитаны на строительство в сейсмоопасной зоне, поэтому имеют гарантированную устойчивость.
2. Каркас защищен от гниения. Кроме того для обеспечения постоянного комфортного микроклимата в конструкции используются пароизоляционные диффузионно-открытые мембраны pro clima.
3. Специально подобранные стекла не рассыпаются при ударе.

Компания вполне уверена в качестве своих домов, надежности их конструкции и безопасности применяемых технологий. Поэтому предоставляет клиентам гарантию 10 лет на все силовые элементы каркаса.

Особенности монтажа фахверковых колонн

Фахверковые колонны – неотъемлемая часть строительных металлоконструкций. Они играют поддерживающую роль, позволяя увеличить уровень надежности, долговечности и безопасности строения. Фахверки являются основой стен, а также монтируются в дверных и оконных проемах, выполняя функцию поддерживающих элементов.

Применение фахверковых колонн позволяет:

• Обеспечить стабильность строительной конструкции и ее устойчивость;
• Сделать металлоконструкцию стойкой к сильным порывам ветра и прочим негативным природным факторам;
• Справиться с любыми видами нагрузок на конструкцию – вертикальными и горизонтальными.

Установка фахверков

Монтаж подобных поддерживающих колонн является обязательным условием при строительстве металлоконструкций, высота которых стартует с отметки в 30 м. При этом не играет роли, какую технологию применяли строители в процессе возведения стен и перекрытий конструкции.

В некоторых случаях монтаж фахверковых колонн должен производится в процессе строительства кирпичных зданий. Непосредственно перед строительством специалисты должны рассчитать уровень нагрузки на здание и при необходимости предусмотреть установку дополнительных поддерживающих элементов.

Также их установка является обязательной в случае строительства конструкций из непрочных металлов, отличающихся высокой степенью гибкости. Все потому, что алюминиевые или стальные листы не смогут выдерживать большие нагрузки.

Преимущества

Благодаря использованию фахверковых колонн строительной металлоконструкции можно придать практически любую форму. Поэтому данные элементы значительно расширяют творческие возможности проектировщиков, архитекторов, дизайнеров и строителей. Еще одним неоспоримым достоинством является то, что размеры данных колонн не ограничиваются строгими рамками, а потому их можно использовать в процессе строительства масштабных объектов.

Установка поддерживающих колонн – достаточно простой процесс, с которым может справиться минимальное число строителей. Таким образом, использование данных элементов позволяет уменьшить срок проведения строительных работ и распределить обязанности между сотрудниками на объекте.

Основным материалом изготовления фахверковых колонн является стальные швеллеры — горячекатанные и холодногнутные, балки двутаврового типа, профильные трубы с прямоугольным сечением.

Что такое фахверк —

Что такое фахверк

Перепутать самобытную фахверковую постройку с другими домами невозможно. При взгляде издалека кажется, что ее ажурные стены прочерчены вдоль и поперек широкими ровными линиями, и выглядит это очень эффектно. На самом деле четкие контрастные полосы не имеют ничего общего с декоративной отделкой. Итак, строительство дома в стиле фахверк, что это такое?

Происхождение и суть технологии

Рис.1. Основная особенность домов по технологии фахверк — каркас из клееного бруса.

Термин fachwerk в переводе с немецкого означает «сквозная каркасная конструкция». Основу фахверкового дома действительно составляет прочный каркас из клееного бруса или других материалов. Он состоит из соединенных между собой вертикальных, горизонтальных и диагональных элементов – стоек, балок, раскосов. Пространство между образованными ими секциями заполняется материалами различного вида. С внешней стороны каркасные элементы остаются открытыми, в чем и состоит одна из главных особенностей стиля фахверк.

Одни источники утверждают, что самой древней постройкой в этом стиле считается японский храм, возведенный более 13 столетий назад. По другим сведениям, фахверковая технология появилась в Германии во времена Средневековья. Как бы то ни было, но в Европе новый способ возведения домов сразу стал популярным, поскольку давал возможность строить быстро и экономить при этом древесину.

После XVIII в. интерес к таким домам снизился, но в наше время необычный старинный стиль фахверк вновь обрел сторонников. Сегодня колоритные дома с «ажурными» фасадами встречаются не только в Германии, но и в Швейцарии, Швеции, Австрии и других европейских странах.

Особенности строений в стиле фахверк

Основные элементы дома:

1. Фундамент.
   Оптимальный вид фундамента для фахверка – свайное поле с обвязкой из бруса. Металлические сваи имеют вид больших шурупов, которые вкручиваются в грунт. Каждая из них выдерживает нагрузку до 6 тонн.
2. Силовой каркас.
   Стойки, балки, раскосы изготавливаются из высокопрочных древесных материалов, способных противостоять значительным нагрузкам.
3. Стеновые панели.
   Для заполнения межкаркасного пространства могут использоваться различные варианты: саман, кирпич, натуральный камень, цементно-стружечные плиты (ЦПС), стекло- и теплопакеты.

Рис. 2. Основные узлы фахверкового дома: фундамент, каркас и стеновые панели.

Как строит фахверковые коттеджи компания Garden House

Для возведения таких домов используются надежные материалы и современное оборудование. Фундамент устраивается из прочных винтовых свай Krinner. К нему крепится нижняя обвязка из бруса.

Силовой каркас состоит из вертикальных стоек и горизонтальных балок, без раскосов. В качестве материала используется конструкционный брус BSH, склеенный из горизонтальных ламелей. Он изготавливается в заводских условиях из хвойных пород дерева и предназначен для несущих конструкций. Все соединения крепятся шпильками с шайбой и гайкой. Стабильность узлов, на которые падает повышенная нагрузка, усиливается металлическими скобами или пластинами.

Для устройства крыши возводится стропильная система из клееного бруса BSH, монтируются сэндвич-панели с PIR утеплителем, укладывается фальцевая кровля из крашеных профилированных листов.

Наружные стены формируются из ЦСП, которые сочетают в себе лучшие свойства цемента и дерева. Швы после монтажа панелей шпаклюются, а поверхность фасада покрывается краской на резиновой основе, имитирующей штукатурку. В соответствии с проектом, некоторые секции могут заполняться энергоэффективными стеклопакетами DS.

Гарден Хаус возводит стеновые панели фахверкового дома из ЦСП листов .

Преимущества домов в стиле фахверк

Плюсы выбора этой технологии:

• Экономия дорогой древесины.
  Клееный брус расходуется только для строительства силового каркаса и системы стропил.
• Малый вес дома.
  Даже для двухэтажного строения можно использовать облегченный свайно-винтовой фундамент.
• Быстрые темпы строительства.
  Применение современных технологий помогает максимально сократить сроки возведения каркасного дома.
• Широкие возможности для остекления.
  Благодаря стабильности и жесткости конструкции можно монтировать безрамные светопрозрачные системы большой площади.
• Долговечность.
  В Германии сохранились дома, построенные по технологии фахверк, которым более 200 лет.

Минусы фахверковых коттеджей

Идеальных строительных технологий не существует, и у домов с деревянным каркасом также есть недостатки. Один из самых существенных минусов состоит в том, что стены таких строений имеют небольшую толщину, поэтому приходится тратить дополнительные средства на утепление конструкции. При наличии панорамного остекления потребуется еще больше средств на отопление. К недостаткам фахверка относят и более высокую стоимость строительства, по сравнению с каркасными домами другого типа.

Компания Garden House возводит фахверковые коттеджи с применением функциональных материалов и современных технологий. Это дает возможность повысить теплоизоляцию таких домов и снизить их себестоимость.

что это такое, особености, плюсы и минусы технологии

Знаменитые фахверковые дома являются визитной карточкой европейских городов с развитым средневековым строительством. Выразительная наружность таких домов – вертикальные столбы и наклонные балки из дерева с контрастным заполнением стен – ассоциируются прежде всего с улицами Германии, Австрии, Швейцарии. Вся Европа, от Британии до Польши, возводила фахверковые конструкции с X века, а своего расцвета стиль достиг в XVI-XVIII вв.

В переводе с немецкого Fachwerk означает «решетчатая конструкция», «каркас», «ферма» в контексте строительного конструктивного элемента. Некоторые считают, что существовал инженер Фахверк, который придумал отдельный стиль архитектуры и разработал технологию постройки фахверковых зданий, однако это не так. Название связано только с особой конструкцией строения, при которой основой выступают каркасы из деревянных брусьев толстого сечения, а стены заполнены природными материалами (камнем, кирпичом, глиной, а иногда даже строительным мусором).

Элементы фахверка

Если вас интересует, из чего состоит конструкция фахверкового дома, предлагаем краткий ликбез по основным элементам.

• Цоколь – нижняя часть внешней стены сооружения, которая располагается на фундаменте.
• Нижняя обвязка – цельные горизонтальные балки, установленные на фундамент или цоколь по периметру здания.
• Колонна фахверка являет собой вертикальную стойку, не несущую основную нагрузку от перекрытий, а лишь укрепляющую стеновые ограждения в торцах пролетов. Колонны фахверка ставят на нижнюю обвязку с целью укрепления стен, связки горизонтальных конструкций между собой, усиления общей жесткости каркаса, противостояния динамическим нагрузкам и ветрам. Иногда колонны называют стойками фахверка.
• Междуэтажная обвязка – соединенные по периметру балки по принципу нижней обвязки, только между этажами. Это своеобразный базис для установки межэтажных перекрытий, чтобы каждый уровень дома превратился в отдельный прочный блок.
• Ригель фахверка – горизонтальная перемычка, обеспечивающая прочность каркасного дома. Несет и функциональное, и декоративное значение, поскольку эстетика фахверковых строений предполагает подчеркивание каркаса. Нижние ригельные балки располагаются между основными стойками и служат их основанием. Поперечные ригели гарантируют жесткость каркаса и служат базой для фиксации ячеек, пространство которых будет заполнено, а также поддерживают потолочные перекрытия. Когда дело доходит до формирования крыши, именно к ригелям фахверка прикрепляют стропила.
• Фронтон – треугольная верхняя часть фасада, ограниченная по бокам двускатной крышей – формируется из панелей, которые монтируются на торцевые стены верхнего этажа.
• Боковые стены состоят из стропильных ферм (конструкций из балок чердачного перекрытия и стропил).
• Раскосами фахверковой стены называют диагональные элементы, поставленные вертикально между подвязками, а подкосами – наклонные детали, расположенные в стенной плоскости, связывающие своими концами обвязку и стойку.
• Выделяют такие разновидности декоративно-конструктивных элементов фахверка, как андреевский крест, швабская женщина, ман и его разновидности – малый ман, полуман, угловой, вильдерман. Иногда используют резьбу для придания конструкции эстетичного вида.

Размеры каркасных элементов

Чтобы рассчитать конструкцию каркаса из массива сосны, необходимо учитывать ряд правил:

• Максимальные размеры между трехметровыми стойками не должны превышать двух метров (сечение бруса составляет 150х150 мм), а также полутора метров при сечении бруса 150х100 или 200х75. Расстояние между стойками фахверка более двух метров делать недопустимо.
• Максимальный пролет стропил составляет один метр (спаренные стропила с вкладышем 150х50х150).
• Раскосы являют собой брусья с размерами сечения 150х50 мм и укладываются под каждую стропилу.
• Центральная колонна фахверка 150х150 мм ставится в центре помещения для усиления нижнего прогона на отметке +3,000.
• Обрешетка перекрытия выполняется из бруса 50х50 мм с расстоянием не более 270 мм.

Плюсы и минусы фахверковых домов

У стильных и устойчивых фахверков число преимуществ превосходит количество недостатков. Разберем по порядку, какие плюсы присущи домам, построенным по средневековой технологии.

1. Точность и прочность соединений деталей между собой (данное преимущество достигается благодаря соединениям «потайной шип», «ласточкин хвост», с помощью врубок с нагельными фиксаторами).
2. Надежность фахверковой технологии строительства достойно выдерживает испытание веками, старинные дома стоят по 300-500 лет.
3. Быстрое возведение без привлечения тяжелой строительной техники.
4. Повышенная энергоэффективность – гарантия комфорта жильцов и низкие затраты на эксплуатацию.
5. Высокая ремонтопригодность конструкции позволяет в любой момент диагностировать проблему в какой-либо части и исправить ее.

Из минусов фахверков выделим общие, которые сопутствуют всем каркасным постройкам. Во-первых, элементы из дерева теоретически могут загореться, покрыться грибком и плесенью. Практика показывает, что даже с учетом современной обработки древесины опасность сохраняется, а процедуру необходимо периодически повторять. Каркасные дома со своей повышенной герметичностью нуждаются в принудительной вентиляции. Все эти моменты должны быть предусмотрены на стадии проектирования.

Если вас смущает дороговизна возведения каркасного дома по традиционной технологии, можете рассмотреть вариант с декоративной имитацией «под фахверк», когда на готовую стенную штукатурку накладывают деревянные планки. Также популярны остекленные каркасные фахверки, в основе которых заложены кленовые балки из клееного бруса, а стены заполнены многослойными стеклопакетами. Последний вариант — это не классический фахверк, а, скорее, авангардный домик-шале.

И, наконец, главный недостаток, который является локальным — в нашей стране очень мало специалистов, способных возводить европейские фахверкхаусы по старинным технологиям. В основном, это энтузиасты, по крупицам собирающие информацию на различных языках, систематизирующие знания и закрепляющие их на практике на своем участке. Компании, предоставляющие услуги по возведению фахверковых домов, должны обладать солидным портфолио и многолетним опытом в сфере строительства.

Закладка Постоянная ссылка.

Фахверк — Википедия

Фа́хверк (нем. Fachwerk — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служат вертикально установленные несущие столбы, являющиеся, наряду с распорными наклонными балками, опорной конструкцией здания. Эти несущие столбы и балки видны с наружной стороны дома и придают зданию характерный вид. Пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появился в XV веке в Германии и стал очень популярным в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

В Германии существуют исторические сооружения, построенные в XIV веке, одно из которых, датируемое 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение)^[1].

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома строили везде, где только произрастали леса, и где уровень культуры и технического развития создавал благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Британии до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путём было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Технология возведения фахверк домов имеет все преимущества, свойственные каркасной технологии:

• Высокая энергоэффективность дома;
• Быстрое возведение здания;
• Комфортные условия проживания;
• Длительный срок службы дома;
• Относительно невысокая стоимость возведения дома;
• Низкие затраты по эксплуатации дома;
• Хорошая ремонтопригодность фахверкового дома.

Недостатки те же, которые характерны для каркасных домов:

• Подверженность деревянных конструкций воздействию грибка и плесени;
• Опасность возгорания деревянных конструкций;
• Необходимость принудительной вентиляции.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна ещё древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая её с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпаклевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трёхгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трёх-четырёх рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

Примечания

1. ↑ Гавриков, Д. С. Терминологическое уточнение понятия «фахверк». // В мире научных открытий. Красноярск: Научно-инновационный центр, 2010. — № 6.3 (12). — С. 115—117.

Ссылки

что это такое, виды и преимущества

Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.

Особенности разновидностей

Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.

Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.

Конструкция, классификация и преимущества фахверкового каркаса

Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:

• торцевой;
• продольный;
• фахверковые металлоконструкции перегородок и внутренних стен.

Вот что говорят специалисты по поводу плюсов материала:

1. Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
2. Надежность металлического фахверка не имеет альтернатив.
3. Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
4. Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
5. Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

• когда наружные стены выносятся за стойки, проще проходит остекление;
• конструкция стены упрощается;
• панелей требуется меньше;
• фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

• Если приобрести готовые секции, на площадке не останется отходов от обрезки;
• Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
• Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
• Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
• Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Установка фахверковой конструкции из металла

Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.

После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.

Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.

Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.

Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.

Видео: типы рам металлического каркаса

Закладка Постоянная ссылка.

технология строительства, стиль, преимущества и недостатки

Фахверковая архитектура привлекательна яркостью, неординарностью и эффектностью. В европейском средневековом стиле гармонично сочетаются дерево, камень и стекло. Помимо узнаваемого внешнего облика технология отличается практичностью и долговечностью строений. Разберемся в секретах немецкой методики и оценим шансы на самостоятельное возведение фахверкового дома.

Что такое «Фахверк» – нюансы немецкой технологии

Технология постройки зародилась в Европе на заре 14-го века. Дословно, фахверк переводится с немецкого языка, как каркасное сооружение. Несущей основой дома выступают пространственные секции, собранные из мощных деревянных балок. Каркас виден снаружи, что придает стилистике здания узнаваемости и средневекового шарма.

Монолитные стены отсутствуют. Пространство между балками во времена средневековья заполняли глиной, саманом, позже – кирпичом, камнем. В современном строительстве предпочитают более облегченные стеновые панели или стекло.

Отличительные особенности каркасных домов в немецком исполнении:

1. Стыковка элементов каркаса осуществляется без металлических крепежей. Брусья, балки соединяют деревянными шкантами, с помощью нагелей.
2. Вертикальную нагрузку берут на себя мощные стойки, жесткость стоечно-балочному каркасу придают укосины.
3. В классическом варианте стену собирают на горизонтальной поверхности, а после – поднимают и закрепляют.

Аутентичный фахверк претерпел некоторые изменения. В современном исполнении возможны интерпретации: отсутствие диагональных элементов каркаса, замена дерева клееным брусом, создание больших панорамных окон.

Понять, что это такое. и оценить визуальные особенности помогут фото фахверковых домов.

Плюсы и минусы каркасников фахверк

Главные достоинства домов по немецкой технологии:

1. Долговечность. Немцы известны скрупулезным подходом ко всем деталям и рациональностью. Доказательством качества постройки являются жилые дома, возведенные в Германии еще 300 лет назад.
2. Привлекательность. Фахверк это, прежде всего оригинальный внешний вид. Темные балки на светлом фасаде выигрышно выделяют сооружение среди унылых серых домов.
3. Универсальность. Стоечно-балочный каркас подходит для возведения в любых климатических условиях под разные площади застройки. Технология позволяет реализовывать проекты с помещениями без опор до 60 кв.м.
4. Скорость постройки. Как и любой каркасник, строительство фахверковых домов может осуществляться в сжатые сроки. Время выполнения работ не зависит от сезона.
5. Практичность. Если в основе каркаса – высушенный клееный брус, то дом практически не даст усадки. Неоспоримое преимущество – возможность отделки, монтажа окон, дверей сразу после сборки коробки.

Дополнительный плюс – прокладка инженерных коммуникаций в толще стен, пола.

К числу недостатков методики фахверк относят:

• высокую стоимость – обычный каркасник обойдется на порядок дешевле дома немецкого;
• необходимость защиты каркаса – внешнюю часть деревянных балок надо обрабатывать антипиренами, а также средствами, предупреждающими гниение материала;
• расходы на теплоизоляцию – в регионе с суровыми зимами может понадобиться дополнительное утепление.

Возведение дома по технологии фахверк

Монтаж фахверка – непростая задача. Соорудить долговечный дом своими руками без соответствующего опыта строительства вряд ли удастся. Технология подразумевает грамотный расчет всех опорных элементов, подбор стеновых материалов и надежную сборку.

Пошаговая инструкция выполнения работ поможет создать общее представление о немецкой методике и разработать дальнейшую схему действий.

Проекты и оценка стоимости

Разработку плана фахверковых домов лучше доверить профессионалам. Проектировщик оценит особенности рельефа, пожелания заказчика относительно площади и стоимости постройки. На итоговую цену строительства влияют:

1. Архитектура. Чем замысловатее планировка, тем дороже в исполнении дом. Балконы, террасы увеличивают смету.
2. Уровень остекления. Надо учесть, чем больше окон, тем дороже обойдется дом в обогреве. Монтаж энергоэффективных стеклопакетов заметно повышает стоимость.
3. Качество домокомплекта. Материалоемкость строительства включает расходы на покупку элементов деревянного каркаса, составляющих стенового пирога, внутренней/внешней отделки, обустройство пола и кровли.

Закладка фундамента

Немецкий домик отличается относительной легкостью, поэтому под него допустимо обустройство облегченного основания, как и в строительстве других каркасников. Допустимые варианты:

• мелкозаглубленный ленточный;
• столбчатый;
• свайный.

Наиболее популярен первый вариант. Технология обустройства ленточного основания под немецкий фахверк практически не отличается от стандартной методики заливки фундамента:

1. Выполнить разметку участка, выкопать траншею. Фундамент должен размещаться под каждой стеной строения.
2. Боковые стенки канала укрыть гидроизоляционным материалом.
3. Насыпать песчаную подушку (до 40 см), увлажнить, утрамбовать песок.
4. Соорудить опалубку, установить армирующую сетку, залить бетон.
5. Оставить фундамент на просушку – до 1,5 месяцев.

На участках с неустойчивым грунтом лучшим решением будет монолитный фундамент, для болотистой местности подойдет свайное основание.

После просушки фундамент гидроизолируют, основание утепляют минватой или пенополистиролом. Нижняя обвязка каркаса крепится к основанию анкерными болтами.

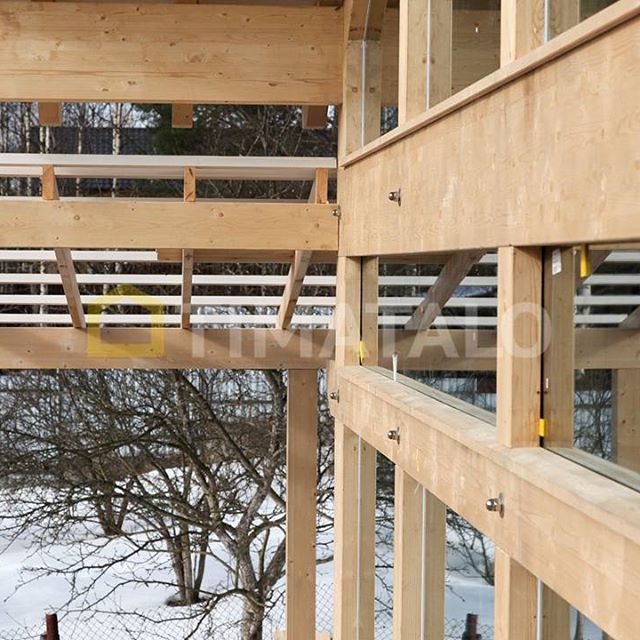

Монтаж каркаса

Из клееного бруса подготавливают несущие элементы стен. Горизонтальные прогоны и стойки сформируют каркас коробки. Сейсмоустойчивость и жесткость рам обеспечат диагональные раскосы.

Стыковка вертикальных, горизонтальных, наклонных и распорных балок осуществляется способом фиксации с шипом. Для жесткого соединения применяют деревянные нагели, шканты. Фиксация элементов происходит разными методами: «Андреевский крест», вильдерман, полуман, ман.

В местах, требующих максимальной прочности, допустимо задействовать металлические скобы, пластины или уголки. Крепежи размещают изнутри конструкции, чтобы они не портили внешний облик немецкого домика.

Вместе с возведением каркаса под внешние стены сооружают «костяк» внутренних перегородок.

Перед тем как перейти к следующему этапу строительства, все деревянные элементы каркаса обрабатывают защитными составами, повышающими стойкость к огню и влаге.

Заполнение стен

Промежутки между каркасными балками, перекладинами подлежат заполнению и утеплению. Здесь выбор материала широк. Как правило, используют облегченные плитные материалы: OSB, цементно-стружечные плиты, гипсоволокнистые панели, водостойкую фанеру.

Выбирая стеновую обшивку дома в стиле фахверк, следует отдать предпочтение стройматериалам, отвечающим ряду требований:

• стойкость к многократным температурным скачкам и воздействию влаги;
• пожаробезопасность;
• высокая прочность и долговечность;
• экологичность и простота обработки;
• низкая теплопроводность и легкость материала.

Важно! Технология строительства фахверк не подразумевает использование тяжеловесных заполнителей: кирпича, газо- и пеноблоков. Однако такая вариация допустима при усиленном фундаменте.

Старинный стиль в архитектуре подразумевает оставлять балки открытыми, поэтому внешняя обшивка не должна перекрывать каркас. Изнутри пространство между стойками заполняют теплоизоляционным материалом и обшивают. На этапе обустройства стен под облицовку подкладывают закладные в местах предположительной нагрузки: навешивание радиатора отопления, бойлера и т. д.

Обустройство крыши

Традиционная кровля стародавнего фахверка – двускатная или четырехскатная крыша. Большинство современных архитекторских проектов не имеют привязки к форме. Основное требование и дань стилю – отсутствие чердака и мансардного этажа.

Соблюдение немецкого стиля домов фахверк подразумевает наличие этажных выступов – верхний ярус шире нижнего. Главная цель технологического приема – защита фундамента от атмосферных осадков. Вода стекает на землю, минуя основание и элементы каркаса первого этажа.

Сегодня этажные выступы заменяют крышей с широкими «полями». Удлиненные свесы заимствованы у стиля шале – они не только сокращают промокание фундамента, а и создают тень.

Снаружи поверхность крыши декорируют ондулином, металлочерепицей или ее имитацией из мягкой кровли. Нежелательно использование шифера, натуральной черепицы – тяжеловесные материалы повышают нагрузку на фундамент и несущие балки.

Имитация стиля фахверк

При ограниченном бюджете или желании обновить надоевший фасад дома, можно выполнить облицовку под фахверк. Для реализации задумки понадобятся декоративные рейки.

В русском фахверке балки могут имитировать деревянный или клееный брус, полиуретановые планки. Изделия из древесины сохраняют естественность композиции, но они достаточно дороги и кропотливы в уходе. Для воссоздания дачного домика в стиле фахверк лучше брать полимерные рейки под дерево.

Преимущества полиуретановых планок:

• низкая стоимость;
• большой выбор фактур и расцветок, имитирующих натуральное дерево;
• неприхотливость в уходе – полимер не нуждается в защитных обработках;
• долговечность и стойкость к негативным природным воздействиям;
• простота монтажа – допустимо крепление на жидкие гвозди.

Чтобы фасад дома полностью передавал атмосферу стиля фахверк, при облицовке следует соблюдать ряд правил:

• минимальная ширина досок/полимерных планок – 150 мм;
• пиломатериалы предварительно обрабатывают лессирующим колерующим анестетиком, их можно искусственно состарить щеткой для браширования;
• перед креплением панелей на дом наносят разметку – схему расположения балок, имитирующих каркас;
• между этажами делают визуальное разграничение горизонтальной линией из реек;
• оконные рамы и дверные проемы декорируют переплетами.

Натуралистичности стилевого исполнения придаст каменная кладка – ею надо задекорировать фундамент. При имитации фасада под фахверк, важно соблюдать контраст цветов – ярко выраженные темные балки на фоне светлых спокойных тонов стен.

Сборка фахверкового дома имеет множество нюансов, достаточно сложна в самостоятельном исполнении и требует значительных капитальных вложений. Но не стоит отказываться от намерений воссоздать дух средневековья – можно воспользоваться альтернативным решением и оформить фасад под фахверк.

Видео: технология и особенности монтажа фахверкового дома

Закладка Постоянная ссылка.

Металлический фахверк, его преимущества и сфера применения

Строительство промышленных предприятий требует использования материалов прочных, надежных и долговечных. Такими материалами являются изделия из металла, а точнее строительные металлоконструкции, которые являются основой сооружения и несут большую часть нагрузки. Одними из многих видов строительных металлоконструкций являются фахверки.

Что такое фахверк и для чего он нужен

Фахверк – это такая конструкция, которая состоит из пространственной секции. Ее основой являются балки из металла, расположенные под разными углами. Эти балки находятся снаружи здания, пространство между которыми заполнено строительным материалом. Фахверк принимает на себя тяжесть от стен и распределяет их на основные конструкции каркаса, что является его главной функцией. Также фахверк может использоваться как основной каркас для здания, в этом случае он принимает на себя как вертикальные, так и горизонтальные нагрузки.

Купить фахверк можно на заводах, специализирующихся на производстве металлоконструкций для разных отраслей промышленности.

Виды фахверка из металла и его преимущества

Классификация фахверка зависит от места, где он располагается. Его подразделяют на:

• Торцевой;
• Продольный;
• Фахверк внутренних стен и перегородок.

Фахверк состоит из ригелей (горизонтальные элементы) и стоек, которые изготавливаются из разных видов профилей либо прокатного швеллера.

Какими ж достоинствами обладают эти металлоконструкции? Прежде всего, данный тип конструкций может иметь практически любую форму, что значительно расширяет возможности при проектировании и строительстве. Материал, из которого они изготовлены, надежен и прочен, что немало важно.

Помимо этого, система из элементов конструкции есть геометрически неизменяемой, и дает возможность организовать большое открытое пространство. Следует отметить, что монтаж фахверка не составляет больших трудностей.

Применение металлических фахверков

В первую очередь фахверки из металла используются при строительстве тех зданий, в которых планируется работа мостовых кранов. Также эти металлоконструкции нужны для сооружения торговых павильонов, ангаров и производственных цехов.

🏡 что за стиль и технология строительства домов

Стиль фахверк – это архитектурное направление, при котором возводятся дома с каркасом из вертикальных и наклонных колонн. Пространство в стенах между несущими и распорными балками заполняется природным материалом (глиной, деревом, камнем, кирпичом).

Расчет фундамента

Попробуйте новый продукт

Фахверковые дома имеют давнюю историю. Основы их строительства остались прежними, новые технологии лишь внесли свои коррективы. Поэтому даже современные балочные строения выглядят очень необычно и привлекательно.

История архитектурного стиля

Название необычного стиля строительства произошло от немецкого слова Fachwerk, которое складывается из двух корней: Fach — панель и Werk – строение. Именно Германия считается страной происхождения фахверковых домов. По историческим данным первые постройки такого типа появились еще в X-XI веках. Однако расцвет балочных конструкций пришелся на средние века.

Устойчивые и теплые здания пришлись по вкусу не только немцам, но и жителям более северных стран Европы. Дома в стиле фахверк стали повсеместно строиться от Англии до Польши. В самой Германии до сих пор сохранилось около 2,5 миллионов таких построек. Все они относятся к разным течениям фахверкового стиля архитектуры. Так, например, в юго-западных провинциях стоят дома алеманского подстиля, в северных – нижнесаксонского. Третье направление, франконское, встречается в Вестфалии, Тюрингии, Рейнланд-Пфальце.

На внешний вид конструкций накладывали отпечаток модные в то время Ренессанс, Барокко, Готика. Фасады украшали гербами и декором в виде цветов, вазонов, раковин, человеческих силуэтов и фигур животных. Многие узоры имели особое значение. Буква «S» символически защищала жителей от удара молнии. Даже расположение балок порой носило скрытый смысл. Расположение колонн крест-накрест (в виде буквы «X») означало Андреевский крест.

Принцип фахверкового строительства сохранялся на протяжении столетий. Для каркаса использовали деревянные столбы, а для заполнения стен – саман из глины, камыша, камня. В более поздние века наполнение заменили кирпичом. Отличительным маркером Fachwerk является второй этаж, выступающий за стены первого. Изначально это делали в практических целях, чтобы расширить жилую площадь, но при этом сэкономить землю и не платить лишний налог. Еще одной отличительной чертой средневековых построек являлось множество маленьких окон. К этому побуждала высокая стоимость стекла и сложность его монтажа в то время.

Дома фахверк активно строили вплоть до XVIII века. Развитие каркасного строительства в соседних государствах вносило свои поправки в технологию. Так возникло общее направление, объединяющее немецкий, австрийский, английский и французский характер устройства каркаса — Post & Beam, что дословно переводится как «стоечно-балочный». Однако термин «Фахверк» до сих пор жив и активно используется в архитектуре. Современные тенденции возродили средневековые принципы строительства и возвели Fachwerk в число модных направлений.

Из каких элементов состоит фахверковая конструкция

Фахверковый дом собирают из определенных структурных элементов, которые в целом создают устойчивое и прочное сооружение. Их строение, количество, качество выверено фахверк – технологией. Основными конструктивными и декоративными элементами являются:

Роль нижней обвязки выполняют горизонтальные бревна, положенные на цоколь или фундамент постройки. Для обвязки между этажами также используются балки, которые устанавливаются по периметру параллельно нижней обвязке. На них монтируются перекрытия верхнего этажа.

Для укрепления стен и фиксации горизонтальных элементов используют колонны фахверк. Они не являются несущими, а служат лишь для придания каркасу фахверка дополнительной жесткости. Благодаря колоннам фахверк строение сохраняет устойчивость при сильных ветрах и других динамических нагрузках.

Еще один элемент фахверка, придающий прочность зданию – это ригель. Горизонтальные перемычки внизу каркаса являются основанием основных стоек. К верхним ригелям крепят ячейки, которые в дальнейшем закрывают наполнителем для стен. Они же служат опорой для потолочных перекрытий. Стропила крыши фахверк крепятся именно к верхним ригелям.

Фахверковая технология предполагает также наличия фасадной треугольной стены, обрамленной скатами крыши. Панели фронтона крепят на торец стены. При строительстве фахверк – сооружений используют раскосы и подкосы. Первые устанавливаются диагонально между подвязками, вторые соединяют подвязку и стойку.

Разновидностями декоративных элементов являются Андреевский крест, швабская женщина, ман, угловой ман, полуман, малый ман, Вильдерман, угловой Вильдерман. Главные фигуры устанавливают по центру стены, а угловые разновидности – по бокам. По старинным традициям эти конструктивные фрагменты несут не только декоративную, но и определенную символическую нагрузку.

Остроугольная крыша – обязательный признак фахверкового дома.

Правила размерности каркасных элементов

Точный расчет размеров всех элементов фахверка прямо влияет на пропорциональность и прочность каркаса. Если стойки сечением 150х150 мм имеют высоту 3 метра, то шаг между ними по технологии строительства не должен превышать 2 метров. Этот максимум нельзя превышать ни при каких обстоятельствах. Если в работу взяты брусья меньшего сечения (150х100 мм или 200х75 мм), то дистанция между ними сокращается до 1,5 метров.

При строительстве фахверк–зданий важны и другие показатели размерности. Наибольшее расстояние между стропилами – 1 метр. Под них устанавливают брусья-раскосы сечением 150х50 мм. В центре комнаты для повышения устойчивости нижнего прогона ставят колонну (150х50 мм). Обрешетку перекрытия монтируют из бруса диаметром 50х50 мм с максимальным шагом не более 27 см.

Плюсы и минусы фахверковых домов

Красивые фахверковые дома привлекают внимание из-за своих необычных фасадов. Однако помимо запоминающегося облика у любого здания есть более весомые аргументы как со знаком «плюс», так и со знаком «минус». В число достоинств конструкции фахверк входят:

• быстрое возведение каркаса постройки;

• комфортные условия для жизни;

• эффектный внешний вид;

• длительный срок эксплуатации;

• умеренная стоимость строительства;

• простота ремонта конструкции;

• разнообразие отделочных материалов;

• отличная сочетаемость с другими стилями;

• экономичность при эксплуатации.

Несмотря на выверенную технологию строительства фахверк, конечный результат имеет недостатки, о которых следует знать, выбирая фахверковый дом. Во-первых, все деревянные элементы со временем подвергаются разрушению. Грибок, бактерии, насекомые представляют серьезную угрозу для необработанных деталей. Это вынуждает владельцев заменять перекладины каждые 20-30 лет.

Во-вторых, любое деревянное сооружение имеет высокую степень пожароопасности. Третий минус связан с необходимостью устройства принудительной вентиляции, так как типовая конструкция фахверкового дома не предполагает такой системы. Стоит учитывать и тот момент, что декоративная отделка фахверкового дома обходится недешево.

Чтобы каркас фахверк сохранял устойчивость и надежность, необходима помощь специалистов, которые знакомы с нюансами возведения фахверковых домов.

Современные дома фахверк

Строительство домов фахверк претерпело некоторые изменения со времен средневековья. Новые материалы, технологические инновации, оборудование позволили усовершенствовать процесс возведения зданий с балочным каркасом. Новшества коснулись не только внешней декоративной отделки, но и некоторых важных вопросов технологии строительства. При этом главный принцип стиля фахверк сохраняется.

Часто современные строения являются лишь имитацией настоящего Fachwerk. Такие здания строят по обычным классическим технологиям, а в облицовке используют светлую однотонную штукатурку и декор в виде темных деревянных досок. Внешне такой дом является точной копией старинных аналогов, но он лишен их недостатков.

В XX и XXI веках для заполнения стен редко используют саманный наполнитель. Его заменяют на более практичный материал – кирпич или стеновые панели. Для балок каркаса используют древесину любых крепких пород. Покрытие красками дает возможность разнообразить дизайн фасадов и создать эксклюзивное оформление конструкции.

Каркас с нависающим вторым этажом является редкостью в настоящее время. В редких случаях для сохранения архитектурного изыска строители делают своеобразный навес над главным входом или верандой. Претерпела изменения и другая конструктивная часть здания. Возможность установки больших и теплых стеклопакетов перекрыла прежнюю характерную черту – множество маленьких окон. Панорамные окна придают каркасному сооружению особый колорит. Сборка таких домов и остекление порой исключает даже применение рам. Стекла вставляют в пазы, сделанные в самих балках.

Ошибки при строительстве имитации фахверка

Любое копирование настоящего немецкого Fachwerk требует отработанных плотницких навыков. В противном случае имитация выглядит банальной подделкой и не отвечает настоящему качеству конструкций. Одна из ошибок строителей, имитирующих старинный стиль, заключается в том, что они используют узкие доски для облицовки фасада. Из-за этого строение теряет свою характерную монументальность. Для имитации мощных балок необходимо выбирать соответствующий размер пиломатериалов.

Вторая оплошность заключается в стремлении к совершенству при отделке каркаса и фасада. Идеальная геометрия в сочетании с абсолютно гладкой поверхностью деревянных деталей не имеет ничего общего с естественной простотой фахверка. Подлинник всегда можно отличить по наличию сучков, шероховатостей, изгибов, трещин. Красота истинного фахверкового дома заключается в гармоничности всего каркаса и функциональности каждой отдельно взятой детали.

Немаловажной ошибкой считается и неправильная раскладка балок-имитаций. Визуально она не создает впечатления надежности каркаса. При мысленном удалении стенового наполнения такой скелет обречен на разрушение. Это делает имитацию неправдоподобной. Строительство домов по технологии фахверк требует четкого соотношения колонн, раскосов, подкосов.

Видео про фахверковые конструкции

Галерея фото построек фахверк

фахверковый дом — это … Что такое фахверковый дом?

фахверковых домов — определение — английский

Примеры предложений с фахверковыми домами, память переводов

Показаны страницы 1. Найдено 364 предложения с фразой фахверковые дома.Найдено за 18 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

— Перевод на немецкий — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Эксклюзивный B & B в фахверковом доме , построенном 280 лет назад, .

Исторический фахверковый дом был построен в 1712 году праотцами семьи Вайзенеггер.

Das Historische Fachwerkhaus wurde bereits 1712 von den Vorfahren der Familie Waizenegger erbaut.

Стоящий на этом участке фахверковый дом был построен в 20 веке.

Das in diesem Bereich stehende Fachwerkhaus wurde erst im 20. Jahrhundert errichtet.

Квартира находится на 2 этаже старинного фахверкового дома .

Diese Wohnung befindet sich im 2. Stock eines alten Fachwerkhaus .

В 1997 году соседний фахверковый дом мог быть отремонтирован во второй фазе строительства.

1997 konnte in einem zweiten Bauabschnitt ein benachbartes Fachwerkhaus hergerichtet werden.

Объект представляет собой очень красивый фахверковый дом с соломенной крышей .

Bei dem Objekt handelt es sich um ein sehr schönes, reetgedecktes Fachwerkhaus .

Квартира расположена в старинном фахверковом доме с выходом в красивый двор и может вместить макс. 5 человек.

Die Wohnung befindet sich in einem alten Fachwerkhaus mit Zugang zum schönen Innenhof und mit Platz für max. 5 человек.

Самый старый фахверковый дом находится на Бургштрассе и был построен в 1564-1566 годах.

Das älteste Fachwerkhaus befindet sich in der Burgstraße und wurde um die Jahre 1564–1566 erbaut.

Он расположен на 2 и последнем этаже фахверкового дома в деревне Рибовилле, типично эльзасской.

Es befindet sich auf der 2. und letzten Stock eines Fachwerkhaus in der Ortschaft Ribeauvillé, typisch elsässischen.

Haus Lattice — это фахверковый дом , построенный более 200 лет назад, , который недавно был полностью отремонтирован (внутри и снаружи).

Haus Lattice ist mehr als ein 200 Jahre altes Fachwerkhaus , das vor kurzem komplett Renoviert wurde (innen und außen).

Фахверковый дом в саду курорта Naturresorts — это бывшая резиденция князей Штольберг-Штольберг.

Das Fachwerkhaus im Garten des Naturresorts ist das ehemalige Jagdhaus der Fürsten Stolberg-Stolberg.

Через мощеный двор, мимо фонтана и бесчисленных цветочных ящиков мы попадаем в старый фахверковый дом .

Durch einen gepflasterten Innenhof, vorbei an einem Brunnen und zahllosen Blumenkästen kommen wir in ein altes Fachwerkhaus .

Там в 1817 году он купил фахверковый дом с соломенной крышей , где примерно 15 лет спустя должен был родиться Вильгельм Буш.

Er erwarb dort 1817 ein strohgedecktes Fachwerkhaus , in dem rund 15 Jahre später Wilhelm Busch zur Welt kam.

Ратушная площадь: фахверковый дом : бывшая советская печь 17 века.

Rathausplatz: Fachwerkhaus : der ehemalige Ofen des Rates aus dem 17. Jahrhundert.

Ferienhaus im Sonnenwinkel Фахверковый дом полностью отремонтирован, оборудован в современном загородном стиле со всей роскошью и комфортом.

Ferienhaus im Sonnenwinkel Das Fachwerkhaus ist kernsaniert, im modernen Landhausstil mit allem Luxus und Komfort ausgestattet.

E-mailВеб-сайт Описание отеля Это современный очаровательный отель, расположенный в фахверковом доме в самом сердце исторического центра города Мосбах.

E-MailWebseite Hotelbeschreibung Das moderne und charmante Отель находится на улице Fachwerkhaus im Herzen der malerischen Altstadt.

С любовью отремонтированный фахверковый дом на 2 квартиры и две 2-местные комнаты. Общая центральная зона с большим обеденным столом, телевизором для чтения, игровым уголком.

Liebevoll saniertes Fachwerkhauses mit 2 FeWo und zwei 2-Bett-Zimmern. Gemeinsamer Mittelbereich mit gr. Esstisch, Lese- Fernseh-, Spielecke.

Ferienhaus Wagner Экологически отремонтированный фахверковый дом (1717) на 2-5 человек, для некурящих, терраса, стильно меблирована.

Ferienhaus Wagner Ökologisch Renoviertes Fachwerkhaus (1717) für 2–5 Personen, für Nichtraucher, mit Freisitz, stilgerecht eingerichtet.

Немало достижений и открытий было представлено в маленьком фахверковом домике Бора , в кабинете, замечательном своей классной доской, — незабываемые впечатления, которые вспоминаются с благодарностью всем, кому выпала честь присутствовать.

Nicht wenige Fortschritte und Entdeckungen wurden в Bohr’s kleine Fachwerkhaus , in der Studie bemerkenswert für seine Tafel — unvergessliche Erlebnisse, die Erinnerung mit Dankbarkeit von allen, hatte das Privileme der Teilna.

Работу над музыкальной композицией можно сравнить со строительством фахверкового дома : в первую очередь собирают материал — дерево, раствор и камень для стен.

Man kann vielleicht die Arbeit an einem musikalischen Werk mit dem Bau eines Fachwerkhauses vergleichen: zuerst wird das Material zusammengetragen — Holz, Mörtel, Mauerstein. .

фахверковых домов — Перевод на испанский — примеры английский

Предложения: фахверковый дом

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Очень мало фахверковых домов .

Это то, что предлагает Динан с его валами, замком и старыми фахверковыми домами .

Esto es lo que ofrece Dinan con sus murallas, su castillo y las casas de entramado de madera.

Вы найдете средневековые постройки, живописные мосты и каналы, а также фахверковых домов .

Encontrará los edificios medievales, pintorescos puentes y canales, así como casas de madera .

Их обрамляют фахверковых домов .

На территории музея под открытым небом Hessenpark хранится более сотни фахверковых домов , разбитых на отдельные части.

Más de cien casas de paredes entramadas se hallan depositadas en los terrenos del museo al aire libre «Hessenpark», desguazadas en sus partes.

Множество любовно отреставрированных фахверковых домов 18-го и начала 19-го веков украшают сердце исторического района Лангена.

Muchas casas de paredes entramadas de los siglos XVIII y comienzos del XIX Restoradas con amor, decoran el núcleo del casco antiguo de Langen.

Вы также найдете превосходных фахверковых домов , частные отели, церковь, признанную историческими памятниками.

También descubrirá hermosas casas de entramado de madera, hoteles Individualuales, una iglesia clasifican Памятник истории.

Средневековые улочки, фахверковых домов, , ветряная мельница.

Сегодня площадь Арсо и ее фахверковых домов привлекают множество мастеров искусства.

Очень много красивых фахверковых домов .

Тем не менее, есть еще фахверковых домов , как показано на картинке ниже.

Sin embargo, todavía hay muchas casas de madera como se muestra en la foto de abajo.

Также стоит посетить красивый город Альсфельд с его средневековым центром, музеями и фахверковых домов .

Tambiénmerce la pena visitar la hermosa ciudad de Alsfeld, con su centro средневековый, музей и casas de entramado de madera.

Таким образом, его пейзаж акцентирован примерно на фахверковых домов и многих современных зданий, которые делают этот перекресток между Германией и Швейцарией очарованием.

Su paisaje se puntúa pues de algunas casas de entramado de madera y numerosos edificios modernos que hacen el encanto de este cruce entre Alemania y Suiza.

Его живописный порт, фахверковых домов и улица Жерзуаль являются одними из многих достопримечательностей, которые необходимо посетить.

Su puerto pintoresco, sus casas de entramado de madera y la rue de Jerzual son algunas de las curiosidades ineludibles que debe descubrir.

Архитектура не забыта прекрасным средневековым городом Динан и его фахверковых домов . Фото Э. Бучо.

La arquitectura no se olvida con la hermosa Ciudad Medium de Dinan y sus casas de entramado de madera.

Оберне, второй по посещаемости город в Нижнем Рейне, известный своими традиционными фахверковыми домами , узкими улочками и валами, 20 мин.

Обернаи, Ла-Сьюдад-Сьюдад-Мас-Визитада-Эн-Эль-Бахо-Рин, Conocida por sus tradicionales casas de entramado de madera, calles estrechas y murallas, 20 мин.

Рядом с Буржем величественный средневековый город, фахверковых домов, , красивые сады, болота, Маршрут Жака Кера: аббатство и замки.

Бурж, средневековое возвышенное Каско, casas de madera , hermosos jardines, los pantanos, la Ruta Jacques Coeur: Abadía y castillos.

Я приглашаю вас посетить этот последний средневековый город с его превосходными фахверковыми домами , его пешеходным историческим центром.

Los invito a visitar esta última ciudad Medium, con sus casas de madera , el centro histórico peatonal.

В лимтрофных департаментах, особенно в Тарне, вы обнаружите небольшие деревни, в основном состоящие из фахверковых домов .

Departamentos vecinos, including el Tarn, se encontrarán los pueblos más pequeños y esencialmente consisten en casas de madera .

Галле в Вестфалии, 20000 жителей, фахверковых домов , пешеходная зона с булыжником, много сельского хозяйства и две небольшие публикации, в которых рассказывается о том, что движет людьми в этом идиллическом месте.

Галле-ан-Вестфалия, 20 000 жителей, casas de entramado, de madera, una calle peatonal de adoquines, mucha Agricultura y dos pequeñas redacciones que informan sobre lo que le interesa a la gente en este entorno idílico. .

Монтаж колонн фахверка.

Монтаж ведется краном МКГ-20 с предварительной раскладкой. Строповка осуществляется при помощи траверсы с устройством для расстроповки с земли. После установки в проектное положение, колонну закрепляют в стакане фундамента с помощью клиновых вкладышей и производят замоноличивание и потом приваривают к стропильной конструкции.

13. Монтаж стеновых панелей.

Стеновые панели монтируются самостоятельным потоком после завершения монтажа каркаса здания и покрытия.

Строповку панелей ведем с помощью траверсы.

Подъем и подачу стеновых панелей к месту установки осуществляют стреловым краном МКГ-10.

Монтажники выверяют и крепят устанавливаемые стеновые панели с рабочих площадок, находящихся с внутренней стороны здания.

Монтажники, находящиеся на площадке, обеспечивают наведение и установку панелей в проектное положение, их выверку, временное и окончательное крепление путем электросварки закладных деталей. Перед установкой панели делают заливку раствором на горизонтальную поверхность ниже установленной панели, устанавливают упругую прокладку, наносят слой мастики. Заливку вертикальных швов цементным раствором производят после окончательного крепления панелей.

При производстве работ следует контролировать размер швов, качество заделки и целостность лицевых граней смонтированных панелей.

Геометрические размеры панелей при приемке их на строительную площадку следует контролировать компарированной рулеткой.

При геодезическом контроле точность монтажа для панелей первого ряда и для панелей над пролетами, проверяют совмещением осей нижней грани панели с рисками, нанесенными от разбивочных осей на опорные столики.

Контроль осуществляют в двух местах нижней грани панели стальной линейкой или боковым нивелированием. Для последующих рядов панелей совмещение грани монтируемой панели с гранями установленной ранее панели контролируют методом бокового нивелирования с помощью теодолита. При этом мерную рейку поочередно приставляют к сопрягаемым граням панелей в двух местах.

Вертикальность установленной панели контролируют по двум граням при помощи отвеса-рейки или методом бокового нивелирования. Положение по высоте контролируется размером разности отметок верхних граней установленных панелей, опорных столиков, а также подкладок методом геометрического нивелирования.

Панели монтируют снизу вверх, в пределах зоны, ограниченной двумя колоннами.

7. Калькуляция затрат труда и заработной платы.

Шифр норм	Наименование работ	Ед. измер.	Нормы времени на единицу		Объем работ	Трудоемкость		Расценка, р.	Σ зарплаты, р.	Состав звена
			чел.-ч	маш.-ч		чел.-ч	маш.-ч			Профессия	Разряд	Кол-во
1	2	3	4	5	6	7	8	9	10	11	12	13
Внутрипостроечные транспортные работы
E1-5,T2, №12	Выгрузка колонн m=5,3т и m=10,7т	100т	3	1,5	3,509	10,527	5,264	1-59 1-92	12-32	Машинист Такелажник	6 2	1 2
E1-5,T2, №3	Выгрузка подкрановых балок m=0,62т и m=1,3 т	100т	8,8	4,4	0,508	4,47	2,24	4-66 5-63	5-23
E1-5,T2, №11	Выгрузка подстропильных конструкций m=9,4т	100т	3,2	1,6	0,94	3,01	1,5	1-70 2-05	3-53
E1-5,T2, №11	Выгрузка стропильных ферм m=9,8т	100т	3,2	1,6	4,31	13,79	6,9	1-70 2-05	16-16
E1-5,T2, №9	Выгрузка плит покрытия m=7т	100т	3,6	1,8	22,4	80,64	40,32	1-91 2-30	94-30
E1-5,T2, №8	Выгрузка колонн фахверка m=5,82т	100т	3,8	1,9	0,698	2,65	1,33	2-01 2-43	3-10
E1-5,T2, №4	Выгрузка стеновых панелей m=1,9т	100т	7,2	3,6	4,94	35,57	17,78	3-82 4-61	41-64
E1-5,T2, №5	Выгрузка стеновых панелей m=2,9т	100т	5,4	2,7	1,392	7,52	3,76	2-86 3-46	8-80
E1-5,T2, №1	Выгрузка крайних связей m=0,34т	100т	22	11	0,03	0,66	0,33	11-66 14-09	0-77
E1-5,T2, №2	Выгрузка средних связей m=0,96т	100т	12	6,1	0,02	0,24	0,122	6-47 7-68	0-28

Шифр норм	Наименование работ	Ед. измер.	Нормы времени на единицу		Объем работ	Трудоемкость		Расценка, р.	Σ з-платы, р.	Состав звена
			чел.-ч	маш.-ч		чел.-ч	маш.-ч			Профессия	Разряд		Кол-во
1	2	3	4	5	6	7	8	9	10	11	12		13
Монтаж каркаса здания
E4-1-4А, T2,№5,8	Установка крайних колонн	шт.	5,5	1,1	44	242	48,4	4-11 1-17	232-32	Монтаж-к Машинист		5;4;3;2 6	1;1;2;1 1
	Установка средних колонн	шт.	9	1,8	11	99	19,8	6-73 1-91	95-04
E4-1-6Б, T3,№2	Установка подкрановых балок	шт.	4,3	0,86	60	258	51,6	3-22 0-91,2	247-92
E4-1-6В, T3,№2	Установка подстропильных конструкций	шт.	5	1	10	50	10	4-10 1-06	51-60	Монтаж-к Машинист		6;5;4;3;2 6	1;1;1;1;1 1
E4-1-6В, T4,№3	Установка стропильных ферм	шт.	9,5	1,9	44	418	83,6	7-79 2-01	431-2
E4-1-7,№11	Установка плит покрытия 3х6=18м²	шт.	1,2	0,3	320	384	96	0-84,9 0-31,8	373-44	Монтаж-к Машинист		4;3;2 6	1;2;1 1
E4-1-6, T3,№5	Установка колонн фахверка	шт.	5,5	1,1	12	66	13,2	4-11 1-17	63-36	Монтаж-к Машинист		5;4;3;2 6	1;1;2;1 1
E4-1-8А, T2,№2	Установка стеновых панелей 1,2х6=7,2м²	шт.	3	0,75	260	780	195	2-28 0-79,5	799-50	Монтаж-к Машинист		5;4;3;2 6	1;1;1;1 1
E4-1-8А, T2,№3	Установка стеновых панелей 1,8х6=10,8м²	шт.	4	1	48	192	48	3-04 1-06	196-80
E5-1-3, T2,№1,2,3,4	Портальные связи	шт. + на 1т	0,15 1,4	0,05 0,47	2	0,3 2,8	0,1 0,94	0-12 0-05,3 1-12 0-49,8	0-346 3-236	Монтаж-к Машинист		5;4;3; 6	1;1;1 1
E5-1-6, T2,№1,2,3,4	Крестовые связи	шт. + на 1т	0,64 3	0,21 1	8	5,12 24	1,68 8	0-512 0-223 2-40 1-06	5-88 27-68	Монтаж-к Машинист		6;5;4;3 6	1;2;3;1 1

Шифр норм	Наименование работ	Ед. измер.	Нормы времени на единицу		Объем работ	Трудоемкость		Расценка, р.	Σ зарплаты, р.	Состав звена
			чел.-ч	маш.-ч		чел.-ч	маш.-ч			Профессия	Разряд	Кол-во
1	2	3	4	5	6	7	8	9	10	11	12	13
Сварочные работы
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка колонны фахверка и фундаментной плиты kf=12мм	10м шва	9,45	—	0,72	6,8	—	7-48	5-39	Сварщик	4	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка колонны фахверка и стропильной конструкции kf=6мм	10м шва	5,25	—	1,2	6,3	—	4-16	4-99	Сварщик	4	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка подстропильной конструкции с колонной kf=8мм	10м шва	5,67	—	0,64	3,63	—	5-17	3-31	Сварщик	5	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка стропильной и подстропильной конструкции kf=10мм	10м шва	7,35	—	2,376	17,46	—	6-70	15,92	Сварщик	5	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка плит покрытия и стропильной конструкции kf=10мм	10м шва	7,35	—	15,36	112,9	—	5-82	89-40	Сварщик	4	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка колонны и крестовой связи kf=8мм	10м шва	5,67	—	3,968	22,38	—	4-47	17-74	Сварщик	4	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка колонны и портальной связи kf=8мм	10м шва	5,67	—	0,64	3,63	—	4-47	2-86	Сварщик	4	1
E22-1-6,№1,3 K=1,25;k=1,2;k=1,4	Сварка колонны и стеновых панелей kf=6мм	10м шва	5,25	—	17,248	90,55	—	4-158	71-72	Сварщик	4	1
E22-1-6,№1,4 K=1,25;k=1,2;k=1,4	Колонна-подкрановая балка kf=12мм	10м шва	4,5	—	5,76	25,92	—	4-77	27-48	Сварщик	5	1

Шифр норм	Наименование работ	Ед. измер.	Нормы времени на единицу		Объем работ	Трудоемкость		Расценка, р.	Σ зарплаты, р.	Состав звена
			чел.-ч	маш.-ч		чел.-ч	маш.-ч			Профессия	Разряд	Кол-во
1	2	3	4	5	6	7	8	9	10	11	12	13
Заделка стыков и швов
E4-1-25,№2	Замоноличивание колонн в стакан фундамента	шт.	1,2	—	55	66	—	0-89	48-95	Монтажник	4; 3	1; 1
E4-1-26	Заливка швов плит покрытия	100м шва	6,4	—	30,48	195,07	—	4-77	145-39
E4-1-27	Гидроизоляция швов бутил-каучуковой лентой	10м шва	0,78	—	273,48	213,314	—	0-58,1	158-89
E4-1-27	Герметизация швов полиизобутиленовой лентой -горизонтальных -вертикальных	10м шва	1,3 1,4	— —	220,8 52,68	287,04 57,948	— —	0-96,9 0-82	213-96 43-2
E4-1-28	Расшивка швов	10м шва	1,4	—	273,48	382,872	—	1-11	303-56	Монтажник	4	1
Итого: 1811,579									3867-212

все тонкости монтажа – ДоброСтрой

Фахверк — деревянная несущая конструкция, представляющая собой пространственный каркас из секций, которые образуют пересечение наклонных, вертикальных и горизонтальных балок. Заполнение каркаса осуществляется глинобитными материалами, кирпичом и конструкция имеет многослойную структуру. Балки видны на фасаде здания, благодаря чему фахверковые дома невозможно с чем-либо спутать.

Фахверк начали использовать еще в средние века. Дерево было дефицитным материалом и не было возможно возводить дома целиком из дерева, поэтому зодчие начали использовать фахверковые конструкции, популярность к которым сейчас растет с каждым днем.

В нашей стране строить дома с использованием фахверковой конструкции стали не так давно, но с каждым днем они завоевывают всё больше внимания.

Помимо эстетических качеств, каждый человек хочет, чтобы его дом был теплым, удобным, прочным и мог прослужить много лет. Этого можно добиться, используя современные материалы и опираясь на опыт прошлого.

Если ранее пространственный каркас представлял собой конструкцию из бревен, которые закапывались непосредственно в землю, то сейчас, в основном, используется клееный брус. Он имеет ряд преимуществ, поскольку более долговечен и его нетрудно монтировать. Толщина бруса зависит от количества используемых досок, которые склеивают между собой, поэтому можно индивидуально изготовить брусья определенного размера, в зависимости от пожеланий заказчика. Доски обрабатываются специальными составами и антисептиками. Затем отдельные составляющие склеивают при помощи клея из натуральных компонентов, что делает конструкцию экологически чистой.

Монтаж осуществляют без использования металлической стяжки. Все соединения, как и ранее, деревянные: врубками, на шипах. Но иногда для придания жесткости используют металлические элементы, которые скрывают.

Каркас фахверка имеет небольшой вес, что позволяет значительно сэкономить на фундаменте и дает возможность возводить дома на грунтах с малым его заглублением.

Еще один плюс фахверкового дома заключается в том, что конструкция не ущемляет возможности планировки дома, как это бывает при конструкции из несущих стен. Они в фахверковом доме служат ограждением, и не выполняют несущей функции, поэтому планировка свободна и делается в соответствии с пожеланиями владельца дома.

Пространство между балками состоит из нескольких слоев: внутренней обшивки, пароизоляционного материала, теплоизоляции, гидроизоляции, наружной отделки. В качестве теплоизоляции используют минеральную вату или блоки из легкого газобетона. Заполнение следует выбирать в зависимости от климатических условий региона и от финансовых возможностей. Внутреннюю обшивку стен делают из гипсоволкнистых листовых материалов, которые защищают от холода и обеспечивают необходимую звукоизоляцию помещения.

Промежутки между балками каркаса можно заполнять стеклопакетами, остекляя целые стены и устраивая панорамные окна. Для предотвращения теплопотерь через остекленную поверхность выполняется герметизация стеклопакетов.

Зачастую крышу делают вальмовой или двускатной с низким свесом для защиты от солнца. Есть возможность устройства чердака или мансардного этажа, но в таком случае меняется технология возведения. В регионах, которые подвержены сильному ветровому воздействию, рекомендуется устанавливать вальмовую крышу, которая обеспечивает необходимое сопротивление ветру.

Выбор кровельного материала зависит от уклона скатов крыши и от требований заказчика. Чаще всего используются такие материалы, как шифер, металлочерепица, профилированный настил, кровельная сталь. С эстетической точки зрения наиболее предпочтительно использовать цементно-песчаную, керамическую, битумную черепицу.

Каркас фахверкового дома, как правило, изготовляется на заводе в течение 2-5 недель, после чего привозится на место строительства. Для монтажа каркаса и проведения основных отделочных работ может уйти от трех до четырех месяцев. После чего можно проводить работы по прокладке инженерного оборудования, канализации, водопровода, осуществлять ремонт.

Фахверковые строения имеют свои минусы. В таких домах сейчас достаточно редко используют заполнение из камня или кирпича, отдавая предпочтение современным утеплителям, которые недолговечны в наших погодных условиях. Каждые 20-25 лет необходимо осуществлять их замену.

Многие люди всё чаще отдают предпочтение домам в стиле фахверк с интерьером, который будет соответствовать внешнему облику здания с обильным использованием дерева и других натуральных материалов. Ученые давно пришли к выводу, что наиболее подходящие для проживания человека дома должны быть сделаны с использованием природных материалов. А какой материал может быть еще более природным, если не дерево?

Таблица 9-04-006 Монтаж ограждающих конструкций стен, монтаж фахверка «ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 9. СТРОИТЕЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ. ГЭСН-2001-09» (утв. Госстроем РФ 01.01.2002)

Шифр ресурса	Наименование элементов затрат	Ед. измер.	09-04-006-1	09-04-006-2	09-04-006-3	09-04-006-4	09-04-006-5
1	Затраты труда рабочих-строителей	чел. -ч	28,34	105,28	129,95	170,24	134,40
1.1	Средний разряд работы		4,3	3,5	3,5	3,8	3,5
2	Затраты труда машинистов	чел.-ч	3,08	16,90	17,25	36,14	11,89
3 МАШИНЫ И МЕХАНИЗМЫ
020403	Краны козловые при работе на монтаже технологического оборудования 32 т	маш. -ч	0,10	0,89	1,49	—	0,07
021244	Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 25 т	маш.-ч	2,70	—	—	—	—
030204	Домкраты гидравлические грузоподъемностью до 100 т	маш.-ч	0,09	0,99	0,99	0,22	—
041000	Преобразователи сварочные с номинальным сварочным током 315-500 А	маш. -ч	15,68	0,18	0,47	5,56	0,12
041400	Печи электрические для сушки сварочных материалов с регулированием температуры в пределах 80-500 гр. С	маш.-ч	1,39	0,02	0,07	0,27	0,46
400001	Автомобили бортовые грузоподъемностью до 5 т	маш.-ч	0,17	0,50	0,55	1,56	0,17
021141	Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т	маш. -ч	0,11	0,34	0,37	1,42	0,11
040504	Аппараты для газовой сварки и резки	маш.-ч	3,02	3,36	3,36	11,87	1,12
330301	Машины шлифовальные электрические	маш.-ч	0,25	—	—	—	—
021245	Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 40 т	маш. -ч	—	4,89	—	—	—
021202	Краны на гусеничном ходу при работе на монтаже технологического оборудования 25 т	маш.-ч	—	5,80	5,32	—	11,54
330206	Дрели электрические	маш.-ч	—	2,41	2,58	—	2,98
021246	Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 50-63 т	маш. -ч	—	2,24	4,76	16,58	—
4 МАТЕРИАЛЫ
201-9002	Конструкции стальные	т	1	—	—	—	—
101-9910	Стальной гнутый профиль (профилированный настил)	т	—	П	П	—	—
101-9911	Крепежные детали для крепления профилированного настила к несущим конструкциям	т	—	П	П	—	—
201-9400	Панели многослойные стеновые с обшивкой из профильного настила	м2	—	—	—	П	—
206-9003	Конструкции алюминиевые	т	—	—	—	—	П
101-1810	Винты самонарезающие для крепления профилированного настила и панелей к несущим конструкциям	т	—	—	—	—	П
101-1811	Заклепки комбинированные для соединения профилированного стального настила и разнообразных листовых деталей	т	—	—	—	—	П
101-1515	Электроды диаметром 4 мм Э46	т	0,016	—	—	—	—
201-0756	Отдельные конструктивные элементы зданий и сооружений с преобладанием горячекатаных профилей, средняя масса сборочной единицы свыше 0,1 до 0,5 т	т	0,001	0,019	0,025	0,017	0,003
101-1714	Болты строительные с гайками и шайбами	т	П	0,007	0,007	0,0126	0,0002
101-0324	Кислород технический газообразный	м3	2,6	2,98	2,98	2,98	2,98
542-0042	Пропан-бутан, смесь техническая	кг	0,78	0,903	0,903	3,16	0,27
101-9412	Шлифкруги	шт.	0,06	—	—	—	—
201-9360	Конструкции стальные нащельников и деталей обрамления	т	—	0,0578	0,0578	0,273	—
101-0309	Канаты пеньковые пропитанные	т	—	0,00015	0,00015	0,00054	0,00001
101-0797	Катанка горячекатаная в мотках диаметром 6,3-6,5 мм	т	—	0,00004	0,00004	0,00013	0,0001
101-1019	Швеллеры N 40, сталь марки Ст0	т	—	0,00297	0,00297	0,0104	0,00089
101-1513	Электроды диаметром 4 мм Э42	т	—	0,0034	0,0041	0,0031	0,003
102-0023	Пиломатериалы хвойных пород. Бруски обрезные длиной 4-6,5 м, шириной 75-150 мм, толщиной 40-75 мм I сорта	м3	—	0,0013	0,0013	0,005	0,0005
113-0021	Грунтовка ГФ-021 красно-коричневая	т	—	0,00047	0,00047	0,00165	0,00014
113-0156	Растворитель марки Р-4	т	—	0,00009	0,00009	0,0003	0,00003
101-1805	Гвозди строительные	т	—	0,00002	0,00002	0,00005	0,00001
101-0618	Мастика тиоколовая строительного назначения АМ-0,5	кг	—	—	—	—	18
537-0097	Канат двойной свивки типа ТК оцинкованный из проволок марки В, маркировочная группа 1770 н/мм2, диаметром 5,5 мм	10 м	—	0,016	0,015	0,055	0,005
4. 0	МАТЕРИАЛЫ (тех. часть табл. 4)		*

Деревянный каркас — Энциклопедия Нового Света

Деревянный каркас здания из красного кирпича в Познани, Польша

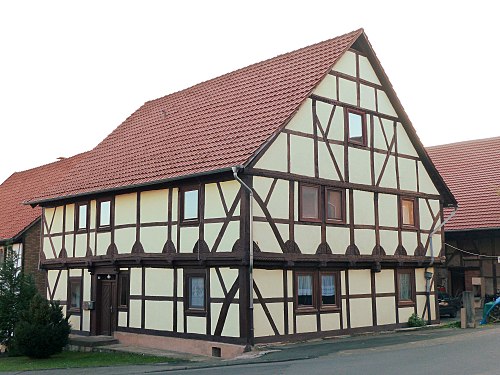

Деревянный каркас (немецкий: Fachwerk ), или фахверк, — это метод создания каркасных конструкций из тяжелой древесины, соединенной вместе с помощью шпунтовых пазов и шипов. (Также используются удлиняющие косые стыки и стыки внахлест.) Диагональные связи используются для предотвращения раскачивания конструкции. Использование деревянных каркасов в зданиях обеспечивает как эстетические, так и структурные преимущества, так как деревянный каркас подходит для конструкций с открытой планировкой и позволяет полностью изолировать их с целью повышения энергоэффективности. Однако этот метод наследует все недостатки, которые древесина может проявлять как технический материал.

Каркас в Трегье (Бретань). Ратуша с деревянным каркасом в Ньюпорте, Шропшир (Англия)

Именование

Одним из первых, кто использовал термин фахверк , была Мэри Марта Шервуд (1775–1851), которая использовала его в своей книге «Хозяйка поместья», опубликованной в нескольких томах с 1823 по 1829 годы. Она живописно использует этот термин: «Пройдя через ворота в живой изгороди, мы подошли к крыльцу старого фахверкового коттеджа , где нас встретили пожилые мужчина и женщина.»

Это не термин, который она обычно использует для всех зданий с деревянным каркасом, поскольку в другом месте она пишет: «Старый коттедж, наполовину спрятанный у плотины бассейна, построенный из дерева, выкрашенный в черный цвет и с белой штукатуркой, и полностью представляющий разрушительный и жалкий вид «.

К 1842 году этот термин нашел свое место в Энциклопедия архитектуры Джозефа Гвилта (1784-1863).

Строение

Готовый каркас современного деревянного каркасного дома Выступающие («примыкающие») верхние этажи английского фахверкового деревенского домика рядного типа, пристань хорошо видна.Иллюстрация деревянного каркаса из Lexikon der gesamten Technik (1904 г.).

Чтобы справиться с различными размерами и формами тесаных и пиленых пиломатериалов, использовались два основных исторических метода планировки: плотницкие работы и столярные изделия с квадратными линейками. Скрайбинг использовался по всей Европе, особенно с двенадцатого по девятнадцатый век, и был перенесен в Северную Америку, где был распространен в начале XIX века. В разметочной раме каждое бревно уместится только в одном месте, поэтому каждое бревно должно быть пронумеровано.Столярные изделия с квадратной линейкой, разработанные в Новой Англии в восемнадцатом веке, имеют встроенные стыки в основных деревянных элементах, позволяющие устанавливать взаимозаменяемые распорки и балки. Сегодня упорядоченная древесина может означать, что деревянные каркасы рассматриваются как столярные изделия, особенно при распиловке на больших станках с ЧПУ (ЧПУ).

Для отделки стен промежутки между брусьями часто заполнялись плетенкой, кирпичом или щебнем, с оштукатуренными лицами снаружи и внутри, которые часто «перекрывались» обшивкой для изоляции и тепла.Этот метод заполнения пространств создал фахверковый стиль, при котором древесина каркаса видна как внутри, так и снаружи здания.

Причалы

Там, где владелец дома мог себе это позволить, при строительстве дома использовалась более дорогая техника причала. Владельцы домов облагались налогом с площади их первого этажа; Причал позволяет более высоким этажам иметь большую площадь, чем первый этаж.

Причал — это верхний этаж, который зависит от консольной системы, в которой горизонтальная балка, перемычка причала, на которую опирается стена наверху, выступает наружу за нижний этаж.

Древесина

Исторически бревна были обтесаны квадратным сечением с использованием топора для валки леса и обработаны широким топором. При необходимости, пиломатериалы меньшего размера вырезались из тесаных срубов с помощью пилы или рамных пил. Сегодня пиломатериалы чаще всего распиливают на ленточной пилке, и иногда пиломатериалы могут строгаться на станке со всех четырех сторон.

Вертикальные брусья включают

• Столбы (основные опоры по углам и другие основные стойки)
• Шпильки (вспомогательные стойки в каркасных стенах), например, тесные стойки

Горизонтальные балки включают

• Подоконники (также называемые подоконниками или подошвами, в нижней части стены, в которые стойки и стойки вставляются с помощью шипов)
• Noggin-штанги (горизонтальные брусья, образующие верх и низ каркасов филен-панелей)
• Стеновые плиты (в верхней части стен с деревянным каркасом, поддерживающие фермы и балки крыши)

При установке причала в состав горизонтальных элементов могут входить:

• Причал bressummer (или breastsummer), главный подоконник, на который опирается выступающая стена над ним и который простирается по всей ширине стены пристани. Сам брессуммер консольный впереди за стеной внизу.
• Балка-дракон , которая проходит по диагонали от одного угла до другого, поддерживает угловые стойки выше и поддерживается угловыми стойками ниже.
• Балки причала или балки, которые соответствуют большим размерам верхнего этажа, но опираются под прямым углом на плиты причала, соответствующие более коротким размерам нижнего этажа. Балки причала врезаны под углом 45 ° в стороны балок «дракон».Они являются основными составляющими консольной системы и определяют, насколько далеко пристань выступает на
• Причалы-плиты, предназначенные для несения балок причала. Сами плиты причала опираются на угловые стойки расположенного ниже пола.

К наклонным брусам относятся

• Фермы (косые брусья, образующие треугольный каркас на фронтонах и крыше)
• Раскосы (наклонные балки, обеспечивающие дополнительную опору между горизонтальными или вертикальными элементами деревянного каркаса)
• Распорка в елочку (декоративный и поддерживающий стиль рамы, обычно под углом 45 ° к вертикальному и горизонтальному направлениям рамы)

Современные элементы

Однако именно в Соединенных Штатах и ​​Канаде искусство строительства деревянных каркасов возродилось с 1970-х годов и сейчас переживает процветающий ренессанс древних навыков. Во многом это произошло благодаря таким практикам, как Стив Чаппелл, Джек Собон и Тедд Бенсон, которые изучили старые планы и техники и возродили технику, которой долго пренебрегали.

Конструкции с деревянным каркасом отличаются от обычных деревянных домов по нескольким параметрам. В деревянном каркасе используется меньшее количество более крупных деревянных элементов, обычно используются бревна с размерами в диапазоне от 15 до 30 см (от 6 до 12 дюймов), в отличие от обычного деревянного каркаса, в котором используется намного больше деревянных элементов с их размерами обычно от 5 до 25 см. (От 2 дюймов до 10 дюймов).Способы крепления элементов каркаса также различаются: при обычном каркасе элементы соединяются с помощью гвоздей или других механических креплений, в то время как для деревянного каркаса используются паз и шип или более сложные соединения, которые обычно крепятся с помощью только деревянных шпилек. Современные сложные конструкции и деревянные фермы часто включают стальные столярные изделия, такие как косынки. Сталь используется как в конструкционных, так и в архитектурных целях.

В последнее время стало обычным делом окружать деревянную конструкцию полностью промышленными панелями, такими как SIP (структурные изоляционные панели).Этот метод ограждения означает, что древесину можно увидеть только изнутри здания, но его преимущества заключаются в меньшей сложности в строительстве и обеспечении более эффективной теплоизоляции. Структурные изолированные панели представляют собой сэндвич-конструкцию из двух жестких композитных материалов, обычно на основе дерева, таких как OSB или фанера, с вспененным изоляционным материалом между ними, либо путем склеивания заготовок, как в EPS (пенополистирол), либо вспененного и сформированного на месте полиуретана. Преимущество этого для деревянного каркаса в современном мире заключается в меньшей зависимости от распорок и вспомогательных элементов, таких как второстепенные балки и стропила, поскольку панели могут перекрывать значительное расстояние и значительно увеличивать жесткость самого деревянного каркаса.

Альтернативные способы включают использование тюков соломы. Тюки соломы укладываются на стены с различными видами отделки внутри и снаружи, такими как штукатурка и штукатурка. Это привлекает традиционалистов и защитников окружающей среды, поскольку для строительства используются «найденные» материалы.

История и традиции

Анне Хвидес Гаард, Свендборг, Дания, с 1560 года.

Техники, использованные при создании деревянных каркасов, появились тысячи лет назад и использовались во многих частях света в разные периоды, например, в древней Японии, Европе и средневековой Англии.

Фахверковое строительство в стиле североевропейского народного строительства характерно для средневековой и ранней современной Дании, Англии, Германии и некоторых частей Франции, в местах, где имелось хорошее предложение древесины и строительного камня и навыков работы с ним. в дефиците. В фахверковом строительстве бревна, расколотые пополам, обеспечивали полный каркас здания.

Некоторые римские столярные изделия, сохранившиеся в бескислородных слоях глины на территории римско-британских вилл, демонстрируют, что сложные римские столярные изделия имели все необходимые методы для этого строительства.Самые ранние из сохранившихся (французских) фахверковых построек датируются 12 веком.

Английские традиции

Некоторые из самых ранних известных деревянных домов в Европе были найдены в Шотландии и Англии, относящиеся к временам неолита; Балбриди и Фенгейт — одни из редких примеров таких построек.

лепной гипсовый орнамент, штукатурка, еще больше обогатили некоторые английские дома тюдоровской архитектуры. Фахверк характерен для английской народной архитектуры в Восточной Англии, Уорикшире, Вустершире, Херефордшире, Шропшире и Чешире, где одним из наиболее сложных сохранившихся английских примеров фахверкового строительства является Литл-Моретон-Холл.В Южном Йоркшире, самый старый деревянный дом в Шеффилде, «Дом епископов» ок. 1500, показывает традиционную фахверковую конструкцию.

В долине Кент и Сассекс фахверковая структура дома Wealden состояла из открытого зала с отсеками по обеим сторонам и часто с пристанями на верхних этажах.

Фахверковые постройки ушли с британскими колонистами в Северную Америку в начале семнадцатого века, но вскоре были оставлены позади в Новой Англии и среднеатлантических колониях для облицовки вагонкой (еще одна традиция Восточной Англии).

Фермерский дом в Вормсхилле, Англия. Исторические дома с деревянным каркасом в Уорике, Англия.

Французские традиции

Изысканно фахверковые фасада домов пятнадцатого века все еще сохраняются в Бурже, Труа, Руане, Страсбурге, Тьере и других городах.

Старые дома в Пон-Одемере (Нормандия, Франция)

• Старые дома в Труа (Шампань, Франция)

• Фахверковые дома в квартале Маленькая Франция Страсбурга

Немецкие традиции

Блуменау, немецкая колония на юге Бразилии.

Многие города Германии славятся своими фахверковыми домами. Деревянный каркас был самой популярной строительной техникой с двенадцатого по девятнадцатый век. Самые старые из сохранившихся построек относятся к XIII веку. Начиная с пятнадцатого века, древесина иногда была искусно вырезана, а заполнители с меньшей древесиной делались как по декоративным, так и по структурным причинам.

Немецкая рамочная дорога (Deutsche Fachwerkstraße) — это туристический маршрут, соединяющий города с живописными фахверковыми домами.Его длина более 2000 км, и он простирается через земли Нижняя Саксония, Саксония-Ангальт, Гессен, Тюрингия, Бавария и Баден-Вюртемберг.

• Здания в Хорнбурге (Германия)

• Здания в Браубахе (Германия)

• Дом в Шверине (Германия) 1698 года постройки

Канадские традиции

Названный colombage pierroté в Квебеке, а также в других районах Канады, фахверковое здание, заполненное камнем и щебнем, сохранилось до девятнадцатого века и было сознательно возрождено в конце того же века. В Западной Канаде он использовался на зданиях в поселении Ред-Ривер. Мужской дом в Лоуэр-Форт-Гарри — хороший пример colombage pierroté .

Стили возрождения более поздних веков

Дом Сайта, Дайкер Хайтс, Бруклин, Нью-Йорк, построенный в 1899 году, имеет фахверковую отделку. ^[1]

Когда фахверк вновь стал популярным в Великобритании после 1860 года в различных стилях возрождения, таких как дома в стиле королевы Анны Ричарда Нормана Шоу и других, его часто использовали для создания атмосферы Тюдоров. (см. Тюдорбетан) , хотя во времена Тюдоров фахверк начал выглядеть деревенским и все чаще ограничивался деревенскими домами (иллюстрация вверху слева) .В 1912 году Аллен У. Джексон опубликовал «Фахверковый дом: его происхождение, дизайн, современный план и строительство», , и разношерстные фахверковые пляжные домики появились на берегах дюн в Род-Айленде или под пальмами. Беверли Хиллс. В течение 1920-х годов все более и более минимальные жесты в сторону фахверка в коммерческом спекулятивном домостроении привели к ослаблению моды.

В стилях возрождения, таких как Тюдорбетан (Мок Тюдор), фахверк накладывается на кирпичную кладку или другой материал как внешний декоративный фасад, а не образует основной каркас, поддерживающий структуру.

Преимущества

Использование деревянных каркасов в зданиях предлагает различные эстетические и структурные преимущества, поскольку деревянный каркас подходит для конструкций с открытой планировкой и позволяет полностью изолировать их с целью повышения энергоэффективности.

Деревянная каркасная конструкция в современном ее воплощении быстро развивается. В то время как некоторые современные цеха по-прежнему распиливают древесину ручными инструментами и ручными электроинструментами, современное оборудование с ЧПУ (числовым программным управлением) было легко адаптировано для этой задачи.Это устраняет большую часть повторяющейся работы в процессе, но по-прежнему часто требует ручной отделки. Сложность столярных изделий на бедрах и впадинах пока не может быть экономически воспроизведена с помощью станков с ЧПУ, кроме простых разрезов. Кроме того, из-за жестких требований к древесине, предъявляемых к оборудованию с ЧПУ, древесина нестандартных размеров, стволы деревьев, вручную и переработанная древесина обычно режутся вручную даже в мастерских, где преобладают станки.

Одним из средств ускорения сборки на месте является предварительная установка рамы, обычно в гнутых или стеновых секциях, которые выкладываются в цеху.Это может обеспечить правильную подгонку, а предварительное просверливание колышков ускоряет процесс стройки. Эта предварительная установка в магазине не зависит от системы машинной или ручной резки. Деревянные балки Valley и Hip обычно не подгоняются заранее, но тщательная компоновка и проверка могут выявить большинство ошибок.

За два-три дня может быть возведен деревянный каркасный дом среднего размера, и в течение одной-двух недель после этого оболочка дома будет готова к сушке , то есть , то есть готовой для установки окон, механических систем, и кровля.Оболочка в этом случае будет из структурных изолированных панелей (SIP).

Деревянный каркас может дать владельцу дома возможность заявить о себе за счет использования дизайна и специальных штрихов, таких как резьба по любимым цитатам и включение древесины из семейных реликвий, таких как сарай из семейной усадьбы.

Недостатки

Поскольку конструкция сделана из дерева, она унаследовала все недостатки, которые древесина может проявлять как конструкционный материал. Некоторые возможные недостатки дерева по сравнению с некоторыми другими строительными материалами включают:

• Шум от шагов в соседних помещениях наверху, внизу и на том же этаже в таких зданиях может быть достаточно слышен
• Возможность заражения насекомыми, такими как термиты, тараканы или пороховые жуки, или другими животными-вредителями, такими как мыши и крысы
• Различные виды гнили, включая сухую гниль
• Другие грибы, не разрушающие древесину, но вредные для человека, такие как черная плесень
• Древесина горит легче, чем некоторые другие материалы, что делает деревянные каркасные здания более восприимчивыми к повреждению огнем, хотя эта идея не является общепринятой: поскольку размеры поперечного сечения многих элементов конструкции превышают 15 см × 15 см (6 дюймов × 6 «) деревянные каркасные конструкции выигрывают от уникальных свойств больших бревен, которые обугливаются снаружи, образуя изолирующий слой, защищающий остальную часть балки от возгорания. ^[2]
• Многие старые здания с деревянным каркасом, особенно построенные до 1950-х годов, более уязвимы для повреждений во время землетрясения. Во второй половине двадцатого века было внесено множество конструктивных усовершенствований, которые улучшили сейсмостойкость конструкций этого типа.

См. Также

Банкноты

Список литературы

• Бенсон, Тедд, Джеймс Грубер и Джейми Пейдж. 1981. Строительство деревянного каркасного дома: возрождение забытого искусства. Нью-Йорк, Нью-Йорк: Саймон и Шустер. ISBN 0684172860.
• Чаппелл, Стив К. 1998. Мастерская деревянного каркаса: столярные изделия, проектирование и изготовление традиционных деревянных рам. Brownfield, ME: Fox Maple Press. ISBN 188926900X.
• Рой, Роб. 2004. Деревянный каркас для остальных: Руководство по современному строительству столбов и балок. Остров Габриола, Британская Колумбия: Издатели Нового Общества. ISBN 0865715084.

Внешние ссылки

Все ссылки получены 12 марта 2020 г.

Кредиты

Энциклопедия Нового Света писателей и редакторов переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников New World Encyclopedia , так и на самоотверженных добровольцев Фонда Викимедиа.Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в New World Encyclopedia :

Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

[спросить] Почему мы больше не строим фахверковые дома? : architecture

Полагаю, это связано с традиционным деревянным каркасом.

Ответ во многом совпадает с тем, почему мы не видим так много традиционных каменных конструкций, а там, где вы видите, это обычно в виде облицовочной панели, что ускользает от вероятного ответа.

Это ремесленные ремесла — столярные изделия и каменная кладка — и поэтому они более трудоемки и, следовательно, более дороги, чем промышленные материалы или материалы массового производства. Эти сделки все еще очень активны, но, как правило, для более эстетичных целей, отделки или ремонта / сохранения.Если вы подумаете о способах соединения и соединения бревен в плотницких работах, это гораздо более искусно и требует много времени, чем забивание гвоздей и установка групповых пластин. Связующим звеном между новым и старым может быть блок и кирпич, которые используются до сих пор, которые относительно дешевы и их легче построить.

Я думаю, что другим важным моментом является технология строительства и обслуживание / долговечность материалов. Древесина подвержена гниению и гниению и поэтому требует ухода / обработки, хотя сама по себе это неплохой изолятор.Влага может стать причиной попадания воды. В основном мы уходим от «дышащих» зданий к воздухонепроницаемым и водонепроницаемым зданиям, хотя есть небольшой отход назад к натуральным гигроскопичным материалам для ощутимой пользы для здоровья.

Кто-то также высказался по поводу качества материалов, и я думаю, что это тоже правда — в наши дни действуют более строгие правила. Некоторые требуемые большие размеры древесины могут быть более дорогими, чем массовые ответные части или настоящие стальные балки.

Немного похоже на кресло, но я думаю, что все сводится к старому доброму треугольнику «цена, время, качество»

Edit: Стоит также отметить спрос на такой стиль.Как правило, дома, спроектированные архитектором, более современны с большими пространствами остекления. Современное возвращение к традиционному стилю может стать подделкой, если с ним обращаться плохо, хотя я могу представить себе, что один или два человека захотят построить новый дом в традиционном стиле.

История создания деревянных каркасов в мире

Если вы когда-нибудь были в Европе, то, скорее всего, вы также посетили старинный замок, построенный в сотни лет еще в средние века. Все эти башни и высокие стены захватывали дух, и, должным образом впечатленный, вы удалились, чтобы перекусить в местном пабе на Касл-стрит.Когда вы писали свои открытки и болтали с другими туристами о великолепии древней архитектуры, вы даже не подозревали, что сидите под крышей одной из них! Совершенно верно — история деревянного каркаса и этого местного паба насчитывает сотни лет и рассказывает о местной истории. Фактически, эти здания могут быть такими же старыми, как и близлежащие замки и церкви, но вместо того, чтобы доминировать над ландшафтом, они вписываются в него. Несмотря на то, что их крыши могли сгореть в постоянных столкновениях между феодальными властителями или их стены были разрушены взрывом во время одной из мировых войн, их суставы были вырезаны вручную и надежно подогнаны.

Конечно, Европа — лишь одно из мест, где каркасное строительство уходит в глубину веков. Неудивительно, что только в определенных частях мира с большими и доступными лесами можно было выращивать хорошо развитую древесину

Монастырь Джоканг, Тибет

каркасных традиций. Пустыни, тундра или высокая Арктика были областями, где деревья были редкими, а не бревенчатыми, поэтому строительство деревянных каркасов или бревен было просто невозможно. Конечно, помимо Европы было много регионов, где огромные площади покрытых лесом земель предлагали для строительства древесину превосходного качества.Например, монастырь Джоканг в Лхасе, Тибет, считается самым старым деревянным каркасным сооружением в мире, построенным в VII веке. Не говоря уже о классическом японском чуде деревянного каркаса — крыше пагоды. Прежде чем мы решимся углубиться в исторические здания, производимые азиатскими и американскими деревянными каркасами, давайте поближе познакомимся с различными стилями, которые все еще существуют в Европе.

Немецкие традиции

Где еще можно провести отпуск на деревянных каркасных домах, кроме Германии? Дорога с деревянным каркасом протяженностью три тысячи километров, пересекающая центр Германии, соединяет причудливые средневековые города с деревянным каркасом Бавария и Баден-Вюртемберг с эклектичными прибрежными районами на берегу Северного моря.Вы увидите семь различных стилей деревянных каркасов, соответствующих семи сегментам дороги, на своем пути, охватывающем сотни лет с начала 1300-х до конца 19 века. Когда вы начнете свое путешествие на юг страны, вы встретите нижнегерманские деревянные каркасные здания с большими пространствами на первых этажах, которые разделены на три отдельные секции, включая кладовую, большой зал и спальни. Этот стиль хорошо работал в преимущественно сельскохозяйственных общинах, распространившихся по плодородным землям нижней Германии и даже на юг Швейцарии.Дальше на север вы увидите смену архитектурного стиля на хорошо сохранившиеся деревянные каркасные и фахверковые дома, которые являются представителями традиций Центральной Германии. Более узкая площадь соответствует структурированному каркасу с передней комнатой, выходящей на улицу, и кухней и спальнями сзади. Эти многоуровневые постройки хорошо вписываются в гористую местность и с годами приобрели особый вид с остроконечным острием, который занимает заметное место в романтических фантазиях многих туристов о Германии.Наконец, по мере приближения к северу страны вы попадаете в регион, где традиционно преобладали близость моря и богатство морской торговли, производимой на протяжении веков. Стиль верхнего немецкого деревянного каркаса предлагает самые разнообразные здания, часто различающиеся от города к городу. Это разнообразие во многом связано с доступностью материала, а также с уникальным методом строительства, который мастера применяли в раннем средневековье, используя балки с двойным каркасом и широко расставленные столбы.

Британские острова

Англия и Шотландия имеют давнюю традицию использования древесины в качестве одного из основных строительных материалов. Классическая торговая улица Йорка Шамблс вызывает в воображении образы раннего средневековья: верхние этажи с причалом выступают из главных зданий и частично перекрывают проходы внизу. Классический стиль деревянно-каркасной архитектуры эпохи Тюдоров 15 и 16 веков отчетливо просматривается в небольших деревнях, а также на оживленных улицах Лондона и других крупных городов.Поскольку вырубка лесов стала очевидной проблемой на Британских островах, использование более коротких балок и столбов постепенно стало нормой в деревянных конструкциях. В то время как многие деревянные каркасные и фахверковые здания приобрели новый фасад в ходе модернизации 18-19 веков, основной материал, заполняющий пространство между деревянными столбами, часто оставался прежним: плетень и мазня. В раннем строительстве деревянных каркасов, а также в качестве более доступной альтернативы кирпичам, плетень и мазня представляли собой решетку из тонких деревянных полос или палочек, покрытых липкой смесью глины, почвы и песка, которая затвердевала до прочного заполнения. .Трудно найти более яркий пример фахверковой архитектуры эпохи Тюдоров, чем Литл-Моретон-Холл в Чешире. Этот очаровательный особняк начала XVI века отличается классическими средневековыми элементами дизайна, такими как узор в елочку, дубовые балки, елизаветинские камины, галереи, обшитые деревянными панелями, а также шевроны и ромбовидные узоры, окружающие внешние стены. Напротив, торговцы и более состоятельные простолюдины строили здания типа домов Wealden Hall, популярных на юго-востоке Англии, с учетом большей функциональности.Эти многоуровневые конструкции с соломенной крышей и двумя главными залами, расположенными по обе стороны от очага, часто включали в себя верхние этажи с причалом, чтобы вместить обширную семейную жизнь. Старая чаша для пунша в Западном Суссексе начала 1400-х годов — типичный пример с бурной историей.

Франкоязычные регионы

Традиционные фахверковые дома в районе Маленькая Франция Страсбург Франция

Каркасные и фахверковые конструкции популярны в большинстве районов Франции и прилегающих регионов. В Нормандии деревянные каркасы имеют давнюю историю. Столица региона, Руан, отличается множеством стилей из разных исторических периодов, охватывающих более семисот лет. От простых рам до сложных деревянных украшений — город дает нам возможность погрузиться в средневековье. На протяжении многих лет мастера использовали два основных метода: при подходе «столб в земле» они закапывали столбы прямо в землю, а в технике «столб на подоконнике» они помещали столбы на балку, уложенную на земле.Полностью деревянные конструкции означали повышенную пожарную опасность для большинства средневековых городов, и практика смешивания деревянных каркасов с камнями и композитными заполнителями стен стала широко распространенной. В южных частях Франции фахверковые постройки стали основным продуктом баскской архитектуры в 15 веке. Хотя большинство строителей остановили свой выбор на камне

Baserri — испанский фахверковый коттедж

и кирпич для строительства первых этажей, деньги часто заканчивались по дороге, и древесина была приемлемым вариантом для добавления второго уровня. В этом регионе обычным явлением являются навесы с причалом и пристройки второго этажа, а также красочные тёмно-красные и синие краски. Басерри — это традиционный баскский фахверковый стиль здания, который можно узнать по умеренно скатным крышам и большим размерам, предназначенным для проживания больших семей. Действительно, Басерри были центральной частью баскской культуры, символизируя семьи в поселениях как на севере Испании, так и на юге Франции.

Скандинавские традиции

Традиционный Pegged Joint

В раннем средневековье популярность деревянного каркасного строительства и фахверкового строительства распространилась на северные регионы Европы из центра континента.Возможность использовать древесину различной длины для строительства каркаса, который строители могли заполнять другими материалами, сделала эту технику особенно популярной среди жителей северного климата, где зачастую было трудно достать достаточное количество качественной древесины. Одна из самых распространенных и известных форм скандинавского деревянного каркаса — это деревянная конструкция. В частности, деревянные церкви Швеции и Норвегии являются известными примерами скандинавских традиций деревообработки, хотя они существуют и за пределами региона, например, в Польше и Германии.Большинство деревянных церквей относятся к XII и XIII векам, а их название происходит от древнескандинавского слова stafr, которое является названием столбов, построенных для распределения веса здания. Эти раннехристианские церкви были построены в технике размещения деревянной конструкции на каменном фундаменте. Четыре угловых балки создали пространство, которое строители заполнили деревянными досками в стиле паз и шпунт. По мере того, как детали вставлялись друг в друга через соединительные канавки, все здание фиксировало балки на месте, создавая прочную конструкцию.Естественно, деревянные церкви — это только один из стилей деревянных каркасов в скандинавской традиции. Другой тип дощатого дома, называемый боле или Skiftesverk, в основном использовался для сараев, домов и хозяйственных построек, тогда как фахверковое строительство доминировало в архитектурных стилях вплоть до 1800-х годов. Наконец, первые ветряные мельницы в Нидерландах являются яркими примерами деревянных каркасных зданий, и они также активно помогали в установлении широко распространенной практики использования деревянных бревен для строительства с их способностью эффективно распиливать большие бревна.

Азия

Строительство столбов и перемычек из различных материалов, в том числе из дерева, было одним из старейших методов создания оконных проемов. Многие из этих построек исключительно хорошо сохранились в различных частях Азии, что позволяет увидеть изобретательность деревянного каркаса. Даже сегодня классические китайские ворота, которые мы научились ассоциировать с китайскими кварталами крупных городов на западе, представляют собой великолепные, но простые формы конструкции столбов и балок: две посаженные в землю балки, поддерживающие горизонтальный подоконник, соединяющий столбы, обрамляя портал.Фактически, основное различие между традиционным азиатским строительством и западными методами строительства заключается в концептуальном подходе к стене. В то время как в западной архитектуре стены использовались как несущие части здания, азиатская традиция воспринимала стены как пространственные границы, которые просто заполняли пространство между несущими балками. Вы можете легко увидеть эту концепцию в действии, рассматривая классические японские раздвижные двери седзи и стены из рисовой бумаги. Азиатские столярные изделия также получили высокую степень специализации, поскольку диагональные скобы очень редко использовались в качестве опорных конструкций.Естественно, что разные регионы континента выработали свой собственный архитектурный стиль и методы строительства.

Вышеупомянутый монастырский комплекс Джоканг в Тибете — лишь одна часть многогранной азиатской традиции. Фактически, сам Джоканг является свидетельством влияния индийского, китайского и непальского дизайна. Многие другие сельские монастыри, такие как монастырь Рагья начала 1700-х годов, следовали аналогичным строительным методам, в которых использовались врезные и шипованные столярные изделия с продуманными связями и сложной резьбой по всему строительному комплексу.

Китайские мастера даже разработали особую систему взаимоблокируемых деревянных кронштейнов, которая позволила надежно прикрепить стропила к столбам здания без креплений. Эти кронштейны доугун стали особенно популярными в VI и V веках до нашей эры. На протяжении веков китайские строители превратили дугун в одну из основных опорных систем, которая позволила им создавать надежные конструкции, способные противостоять силам, нарушающим целостность конструкции, таким как землетрясения. Со временем кронштейны приобрели декоративные элементы, подчеркнутые яркими красками и стилизованным артистизмом.

Пагоды, эти многоуровневые, богато украшенные деревянные конструкции, чаще всего вызывают в воображении образы японской сельской местности, хотя они также распространены в других азиатских странах, таких как Индия, Китай, Непал, Бирма или Вьетнам. Мастера использовали удивительную точность, чтобы создать все детали пагоды, которая не только возвышается над окружающим ландшафтом, но и демонстрирует изысканное художественное творчество, удачно сочетающее великолепную архитектурную функцию со стилем в приятной эстетической упаковке. Фактически, эти деревянные конструкции особенно хорошо подходили для подверженного землетрясениям японского пейзажа, который регулярно подвергался тайфунам и экстремальным погодным условиям. Гибкость древесины и гибкость столярных изделий позволили структурную корректировку с минимальным повреждением деревянного каркаса, и многие пагоды смогли выжить шесть, семь и даже четырнадцать веков.

Северная Америка

Неудивительно, что деревянные конструкции в Северной Америке были одним из первых методов строительства, которые европейские колонисты использовали для возведения постоянных сооружений.Высокое качество и обильные количества древесины позволили заполнить колониальные поселения деревянными домами и амбарами, в которых также использовались доски для заполнения пространства стен. Подобно скандинавской традиции, а также французским методам деревянного каркаса, размещение деревянных досок в пазах угловых столбов позволило новичкам создавать прочные и универсальные конструкции. В Новом Свете этот тип деревянного каркаса принял множество форм и названий, одним из которых был стиль Гудзонова залива, поскольку торговая компания предпочитала этот тип конструкции из досок для своих торговых постов.Самым хорошо сохранившимся примером такого типа строительства является таверна Golden Plough в Пенсильвании. Дом, построенный в 1741 году, хорошо демонстрирует сочетание двух стилей с использованием досок внизу и фахверкового второго этажа наверху.

Фахверковое строительство стало особенно популярным в районах, заселенных немецкими иммигрантами, которые принесли свое мастерство и знания деревянного строительства с собой из древней страны. Даже сегодня сараи и залы с деревянным каркасом являются одним из самых известных товарных знаков столярных мастерских амишей.В североамериканских колониях самым популярным выбором для деревянных балок был дуб, иногда с добавлением белой сосны или тополя. Интересно, что у многих ранних колониальных строителей просто не было времени на то, чтобы приправить древесину, и они предпочли установить свои балки зелеными. Так было с самой старой из известных деревянных каркасных конструкций на североамериканском континенте — Фэрбенкс-хаус. Огромная усадьба Fairbanks House, построенная в 1637 году, до сих пор стоит в Дедхэме, штат Массачусетс, с обшивкой из вагонки и сохранившей многие оригинальные черты.Точно так же усадьба Лумиса в Виндзоре, штат Коннектикут, с 1638 года сохранила многие характеристики колониальной истории деревянного каркаса.

Часто бывает трудно распознать историческую деревянную каркасную конструкцию, поскольку их фасады менялись много раз на протяжении веков. Последующие владельцы покрыли древесину вагонкой или сайдингом, чтобы дом лучше вписался в доминирующие архитектурные стили того времени. Тем не менее, некоторые конструкции остались прежними. Сараи, например, получили большую выгоду от просторных интерьеров, которые могла обеспечить деревянная каркасная конструкция, и по этой причине сараи с деревянным каркасом, которые зародились как голландская амбарная традиция в Северной Америке, остались в эксплуатации и после промышленного производства гвоздей и гвоздей. винты, которые снизили популярность деревянных каркасных конструкций.

Тюдоровских домов 101: история и характеристики, определяющие этот стиль

Фото: istockphoto.com

Если вы выросли в американском пригороде, вы, вероятно, знакомы с архитектурным стилем Тюдоров, типичным примером которого являются дома с акцентом на внешней штукатурке. с темно-коричневой отделкой и увенчан круто скатной остроконечной крышей. Однако вы можете не знать, что, какими бы очаровательными они ни были, эти дома 20-го века — это просто «имитация» Тюдоров или Возрождения Тюдоров, вдохновленных коттеджами с деревянным каркасом, построенными 400-500 лет назад, во время правления Династия Тюдоров в Англии.

Действительно, десятки тысяч величественных домов в стиле Тюдоров — сразу узнаваемых по своим большим размерам, круто скатным крышам и фахверковому фасаду — были построены в Соединенных Штатах примерно с 1900 по 1940 годы. Их отличительные черты делают их одними из самых лучших. легко идентифицируемые жилые стили, и, поскольку они были построены на долгий срок, многие из них все еще существуют, оказывая значительное влияние на наши сообщества.

Если вы хотите купить один из этих больших, разношерстных домов или вас просто заинтриговали их архитектурные качества, следуйте за ними.Мы расскажем вам о происхождении и эволюции домов эпохи Тюдоров и дадим полезные советы о том, что связано с владением и содержанием одной из этих красавиц в стиле Старого Света.

Или перейдите к любому из следующих разделов:

1. Староанглийский стиль Тюдоров
2. Американский Тюдор: Возрождение
3. Как распознать дом эпохи Возрождения Тюдоров
4. Меньшие дома Тюдоров
5. Где найти Дома Тюдоров
6. Перед ремонтом тюдоровского дома…
7. Тюдоровские элементы в новом строительстве

Фото: istockphoto.com

Староанглийский стиль Тюдоров

Первоначальный стиль Тюдоров возник в Англии в конце 15 века и просуществовал до начала 16 века, совпадая с периодом правления британских монархов (включая Генриха VIII), происходивших из дома Тюдоров. (члены королевской семьи валлийского происхождения).

Знатоки того пост-средневекового периода построили впечатляющие каменные или кирпичные особняки, изобилующие сотнями оконных створок и богато украшенными дымовыми трубами, как показано выше в пристройках 15 века в замке Хевер.Между тем, простые люди разработали более скромный архитектурный стиль. Тогда обычный деревенский дом или фермерский дом сначала был полностью деревянным. Затем строитель вставлял между бревнами плетеные палки. Используя мазок (смесь глины, песка и навоза), он заполнял пространства вокруг плетня и герметизировал стену, чтобы стены были почти такими же твердыми, как бетон. После того, как стена высыхала, мазку часто окрашивали в белый цвет с помощью известкового раствора, а строительные балки герметизировали смолой, чтобы защитить их от гниения.Эта строительная техника, известная как фахверк, позволяла видеть древесину как изнутри, так и снаружи дома и создавала знакомый коричнево-белый экстерьер, который сегодня ассоциируется с домами в стиле Тюдоров.

Фото: istockphoto.com

В одном из вариантов этого метода строительства более обеспеченные простолюдины часто объединяли кирпичи между брусьями и добавляли окна, состоящие из небольших оконных стекол, скрепленных вместе металлом или деревом.

К 16 веку камины с дымоходами стали обычным явлением в обычных домах, и, следовательно, интерьеры стали более сложными.Вместо того, чтобы полагаться на одну большую комнату с центральным кострищем для обогрева и приготовления пищи, дома Тюдоров теперь могли иметь несколько комнат, которые служили разным целям, каждая с собственным камином в качестве источника тепла. Часто большие камины включали в себя беседки, где люди могли сесть, чтобы согреться. А теперь, когда дым можно было выводить через дымоходы, а не через отверстие в крыше, эти сооружения могли включать вторые этажи, а вместе с ними и лестницы из тесаного вручную бруса. Эти комнаты на верхнем этаже — обычно спальни — обычно имели потолки с открытыми балками.

Древнеанглийская архитектура эпохи Тюдоров отличалась высокими окнами с несколькими стеклами, тонкими колоннами и высокими шпилями, а также каменными трубами, которые тянулись далеко над крышей дома. Стиль был грандиозным и впечатляющим, но сбор массивных бревен, необходимых для постройки каркаса дома, был трудоемким и отнимающим много времени, и к середине 16 века оригинальный тюдоровский стиль уже начал исчезать в Англии.

Фото: istockphoto.com

Американский Тюдор: Возрождение

В значительной степени забытый на три века стиль Тюдоров вновь появился в Соединенных Штатах в начале 1900-х годов, но был построен с использованием тех же методов деревянного каркаса, которые использовались для строительства. другие дома той эпохи — не требуются тяжелые бревна.Американцы восприняли стиль Тюдоров, строя новые дома, в которых сочетаются элементы дизайна старого мира с современными технологиями жилищного строительства.

Родственники дома в стиле Stick, Tudor Revivals избегали аутентичной фахверковой конструкции и часто имели кирпичные или каменные стены на первом этаже, а верхние этажи были обрамлены гвоздями и покрыты шпоном из лепнины и декоративной искусственной древесины. В планы обычно включались поперечные фронтоны, как и типичные элементы Тюдоров, такие как крутые линии крыш и остроконечные окна со столпами из свинцового стекла.Однако традиционная соломенная крыша была заменена шиферной. Интерьеры включали такие элементы тюдоровского стиля, как декоративные балочные потолки, арочные дверные проемы, оштукатуренные стены и подробные деревянные лестницы.

В этих домах эпохи Возрождения Тюдоров, также известных как «Мок Тюдор» и «Якобин» (в честь короля Шотландии Джеймса), снаружи используются полосы досок с вкраплениями штукатурки или каменной кладки, чтобы имитировать исторический эффект фахверка. Популярность «Возрождения Тюдоров» достигла пика в 1920-х годах, но постепенно снижалась, когда Великая депрессия охватила страну.К тому времени, когда началась Вторая мировая война, строительство в стиле эпохи Возрождения Тюдоров было почти закончено, и на смену им пришли более скромные и меньшие дома.

Фото: istockphoto.com

Как распознать дом эпохи Возрождения Тюдоров

Традиционные дома эпохи Тюдоров обычно большие и располагаются на очень больших участках, некоторые размером с половину городского квартала. Их легко узнать по следующим признакам:

Фото: istockphoto.com

• Крутые крыши и несколько фронтонов.
• Два или три этажа.
• Прямоугольная конструкция.
• Фахверковый внешний фасад, применяемый в сочетании с лепниной или декоративной кирпичной кладкой.
• Консольный (нависающий) второй этаж, простирающийся над большим крыльцом.
• Высокие окна с несколькими квадратными или ромбовидными стеклами; некоторые из свинцового стекла.
• Высокие богато украшенные кирпичные дымоходы.
• Массивная железная дверная посуда, придающая средневековый вид.
• Цвета облицовки землистых тонов (желто-коричневый, коричневый, желтовато-коричневый).
• Соломенные крыши (редко).
• Асимметричные планы этажей.
• Интерьеры с потолочными балками (искусственными) на потолке.
• Крупногабаритные элементы из окрашенного дерева, включая обшивку и отделку.
• Причалы, или выступы, образующиеся, когда второй этаж выходит за пределы размеров первого (функция, ставшая популярной в городах, где площадь основания первого этажа ограничивалась улицей).

Фото: istockphoto.com

Меньшие дома эпохи Тюдоров

Из-за расходов на строительство полноразмерного дома эпохи Тюдоров, небольшие дома того периода, иногда называемые «Коттеджи Тюдоров», были построены в традиционном коттеджном стиле, но имели различные признаки Тюдоров, такие как:

• Полтора этажа квадратной или прямоугольной планировки.
• Крыши с крутыми углами, некоторые с линиями крыши, простирающимися всего на несколько футов от земли.
• Одиночный высокий декоративный дымоход.
• Кирпичный или каменный сайдинг с декоративным фахверковым фасадом над первым этажом.
• Высокие окна с несколькими стеклами.
• Соломенные крыши (редко).
• Входы из камня или кирпича.
• Отделка салона деревом.

Где найти дома эпохи Тюдоров

Во время пика популярности большинство больших домов эпохи Тюдоров были построены на Северо-Востоке и Среднем Западе. Многие из них были отреставрированы, и вы найдете их в исторических районах наряду с другими величественными стилями домов того времени, в том числе в стиле королевы Анны и викторианской эпохи. Небольшие коттеджи Тюдоров можно найти в тех же сообществах, но многие из существующих были обновлены с новой облицовкой, которая покрывает оригинальный декоративный фахверк, что затрудняет определение исходного стиля.

Известные примеры эпохи Тюдоров

Хотя величественные дома эпохи Тюдоровского возрождения существуют во многих сообществах, наиболее известные образцы этого архитектурного стиля являются скорее коммерческими, чем жилыми.Следующие здания содержатся в прекрасном состоянии.

Фото: Wikimedia Commons через Джим Вудворд

ЗДАНИЕ АДАМС

Построенное в 1890 году и одно из первых зданий эпохи Возрождения Тюдоров, построенных в США, здание Адамса, расположенное в Куинси, штат Массачусетс, является одним из первых. из самых известных образцов дизайна Тюдоров. На первом этаже здания размещались купцы, а на верхних — жилые квартиры. Построенная Джоном Куинси Адамсом II, внуком президента Джона Куинси Адамса, структура была настолько массивной, что ее пришлось возводить в два этапа.Здание Адамса отличается характерными чертами тюдоровского стиля, в том числе декоративным фахверком, крутой линией крыши с несколькими фронтонами и высокими декоративными дымоходами.

Фото: Wikimedia Commons, Дэниел Кейс

ДОМ ДЛЯ ДЕТЕЙ ASTOR

Построенное нью-йоркским бизнесменом и филантропом Винсентом Астором в 1914 году, большое поместье было спроектировано для размещения детей, которые выздоравливали. Astor House (также называемый «Little Red Schoolhouse») расположен в большом поместье площадью 18 акров в Райнбеке, штат Нью-Йорк, был тщательно отреставрирован на протяжении десятилетий, оставаясь верным мельчайшим деталям, и заработал себе место в Национальном реестре Исторические места. Он отличается характерной высокой скатной крышей с декоративными дымоходами, которые возвышаются над вершиной. Его кирпичный фасад и внушительные высокие окна — очевидные признаки архитектуры эпохи Тюдоров.

СВЯЗАННЫЙ: Любите старые дома? Это AirBnB для вас

Прежде, чем вы переделаете Тюдоровский дом…

Тюдоровское Возрождение продолжает оставаться популярным архитектурным выбором сегодня, особенно для домовладельцев, ищущих историческую эстетику. Многие большие дома эпохи Тюдоров уже отреставрированы, и если вы хотите купить дома Тюдоров под ключ, вы можете заплатить 1 миллион долларов или больше, в зависимости от местоположения.

Но Тюдоры, нуждающиеся в серьезном уходе, могут быть приобретены по выгодной цене в подвале менее 100000 долларов, в зависимости от местоположения и состояния аварийного ремонта. Однако имейте в виду, что реконструкция большого дома эпохи Тюдоров обходится многим непомерно (даже если вы гуру своими руками). Даже когда он будет закончен, его уникальный дизайн вызовет проблемы с обслуживанием и уходом из-за некоторых из их самых неотразимых элементов, а именно шиферных крыш, штукатурных стен и крайне неэффективных окон с витражом.

• Если оригинальный декоративный фахверк может потребовать замены. Скорее всего, они сгнили или сгнили с годами. Достижения в строительных технологиях и материалах побудили некоторых домовладельцев обратиться к синтетической древесине и заменителям лепнины при обновлении фахверковой конструкции и заменить внутренние штукатурные стены гипсокартоном.
• Возможно, потребуется переналадка кирпичной облицовки. Этот трудоемкий процесс ремонта включает шлифовку и замену раствора в швах.
• Внутренняя древесина может потребовать снятия изоляции и повторной полировки, особенно если она окрашена.
• Домам Тюдоров может потребоваться электрик для проверки правильности проводки. Многие дома эпохи Тюдоров были обновлены в 1950-х годах и в то время были перемонтированы, но если электропроводка не была обновлена ​​снова в течение последних 20 лет, этого может быть недостаточно для работы современной техники.
• Замена окон будет дорогой, но необходимой для экономии энергии. Большое количество окон в доме эпохи Тюдоров снижает общую энергоэффективность. Замена старых оконных створок на новые высокоэффективные модели поможет, но рассчитывайте заплатить от 500 до 1500 долларов за окна, изготовленные на заказ (старые окна редко бывают стандартных размеров).
• Ожидайте, что коммунальные услуги будут дороже для этого исторического домашнего стиля. Даже когда ваш дом в стиле Тюдоров полностью реконструирован, будьте готовы платить более высокие, чем обычно, счета за коммунальные услуги, потому что в этих домах часто есть более 10 000 квадратных футов жилой площади для обогрева и охлаждения.
• Регулярно проверяйте крышу на герметичность. Обслуживание кровли часто является проблемой в домах эпохи Тюдоров из-за множества пересекающихся линий крыши (лучшее место для протечек). Поскольку крыши крутые, вы можете заплатить от 30 000 до 60 000 долларов за профессиональную замену крыши.

Фото: istockphoto.com

Элементы Тюдоров в новом строительстве

Если вы жаждете стиля Тюдоров, но не готовы взяться за проект реставрации, а ваш бюджет запрещает покупку полностью отреставрированного дома, подумайте о включении элементов стиля в новый дом. Хотя стиль Тюдоров больше не является строительной тенденцией, вы можете найти чертежи домов с экстерьером в стиле Тюдоров или поработать с архитектором, чтобы помочь вам спроектировать дом своей мечты Тюдоров.Вы можете заплатить от 50 до 115 долларов за квадратный фут больше, чем обычная ставка на квадратный фут для жилищного строительства в вашем районе, потому что архитектурные элементы, которые создают стиль Тюдоров, требуют индивидуального строительства.

Чтобы создать образ Тюдора как в сборнике рассказов, вам понадобится несколько из следующих элементов в вашем новом доме:

• Крутые линии крыши.
• Декоративный фахверк (обычно верхние этажи).
• Мансардные окна двухскатные.
• Один или несколько высоких дымоходов.
• Облицовка из камня, лепнины или кирпича между фахверковыми досками.
• Палитра нейтральных цветов (коричневый, загар, белый и кремовый).
• Консольная (расширенная) часть второго этажа (часто над главным входом).
• Высокие окна с несколькими стеклами (традиционно — ромбовидные витражи).
• Внутренняя отделка из мореного дерева, например, обшивка, встроенные шкафы и книжные шкафы, а также декоративные деревянные панели.
• Балки потолочные деревянные (могут быть искусственными).
• Выберите тротуары из кирпича или булыжника и подъездную дорожку, чтобы дополнить образ.

С дополнительной информацией от Дженнифер Шталькранц.

№ 315-316: Симпатичные маленькие французские городки и фахверковые дома

Франция полна симпатичных маленьких французских городков. На самом деле, это больше, чем просто посыпать, я думаю, что «намазанный» может быть немного точнее. Похоже, что после того, как вы уедете из Парижа, фактор симпатичности возрастет примерно в 100 раз.Французы проделывают выдающуюся работу по цветению своих деревушек, и, как я уже упоминал ранее, соревнуются за звание les Villes et Villages Fleuris (Города и деревни в цвету ) и титул Les Plus Beaux Villages de France (Большинство Красивые деревни во Франции). Они также очень заинтересованы в сохранении и представлении истории своих center-villes anciens .

В 2013 году Huffington Post опубликовал список 10 самых очаровательных городов Франции.Пока я побывал только в двух из их топ-10, что, к счастью, дает мне множество неоткрытых деревень, которых можно с нетерпением ждать в ближайшие годы. Les Plus Beaux Villages Association также предоставляет свой годовой список, который вы можете найти здесь — в этом году их 157.

Хотя я не могу сказать, что побывал где-то около 150 французских деревень, я побывал в своей изрядной доле маленьких очаровательных городков, и каждый раз, когда я поворачиваю на велосипеде или пешком, я оказываюсь в руках посреди другого.И это просто щекочет меня розовым.

Последнее время фахверковые домики, дополняющие образ этих сказочных городков, особенно очаровали меня. Поскольку эти дома из колотого бруса кажутся повсюду, куда бы я ни повернулся, я решил провести небольшое исследование и выяснить, как они построены.

Похоже, что французские образцы этих очаровательных домов восходят к XII веку. Хотя страна была благословлена ​​изобилием дуба, он все еще был дорогим строительным материалом, поэтому большинство могло позволить себе использовать его только для обрамления.Согласно средневековым историкам, термин «фахверк» относится к тому факту, что бревна были разрезаны пополам или, по крайней мере, обрезаны до квадратного внутреннего сечения. Тот факт, что они использовали дуб так давно, — дополнительный бонус для нас; его долговечность объясняет, почему так много средневековых фахверковых домов все еще стоит.

Если в современных каркасных домах стены устанавливались снаружи и внутри каркаса, то в старинных фахверковых домах стены были заделаны между несущими балками.Чем они были наполнены? Да ведь плетень и мазня , конечно. В случае, если этот термин является новым для вас, как для меня, это была смесь ветвей разной длины, сплетенных вместе и покрытых грязной глиной или кирпичами, а иногда и гипсом. (Лучший перевод, который я смог найти для плетения и мазня, был Clayonnage et torchis en français — ça marche? Носители французского языка aidez-moi !)

В наши дни большинство уцелевших построек чрезвычайно узкие и удивительно высокие и собраны вместе, как сардины.Это связано с налоговой структурой того времени, когда здания облагались налогом на размер уличного фасада, который они занимали. Шло время, и условия жизни улучшались, искусственные фахверки добавляли в качестве украшения для улучшения фасадов новых домов. Шаткие и покосившиеся деревянные балки и окна, которые мы видим сегодня на древних зданиях, не связаны с некачественной обработкой того времени, а просто жертвами времени и ожидаемого коробления состаренного дерева.

Итак, у вас есть краткий урок истории фахверка, который делает эти маленькие городки такими чертовски очаровательными. C’est très charmant, n’est-ce pas?

Нравится:

Нравится Загрузка …

Связанные

Фахверковый дом | Домашняя сеть NDT

Современный фахверковый дом сегодня более известен. Не только в США, но и в других странах, например в Германии. Вы можете прочитать, почему этот тип дома приобрел большую популярность в этом году, на сайте 5vier.de. Для большинства строителей-любителей, желающих построить дом своими руками, древесина является первым выбором.Что может быть более удивительным, чем традиционный дом с деревом снаружи, гармонирующим с окружающей средой, помимо тепла и характера дерева внутри? Многие люди не знают, что дом со стальным каркасом легко получить из дерева, но использование стали дает значительные преимущества. Стальной каркас можно приобрести в виде облицовки в разобранном виде, который намного проще построить любителю, чем деревянный каркас, и может дать значительную экономию средств. Вот преимущества использования стального каркаса в вашем фахверковом доме.

Не подвержен термитам

Стальной каркас не заражен термитами. Даже если жилой дом заражен термитами и не подвергнется нападению древесины снаружи или изнутри, он не будет разрушен. Паркет можно было заменить, и конструктивная целостность дома не была потеряна. Правильно обработанная сталь прослужит много десятилетий. Сталь в каркасе дома имеет аналогичный защитный слой и естественным образом защищена от погодных условий.

Не зависит от плохой погоды

Каркас дома был смонтирован на большинстве участков, но он часто намокает под дождем, а затем сохнет на солнце.Эти погодные условия могут привести к тому, что рамы будут вращаться о деревянные стены. В дальнейшем деформация может вызвать проблемы с дверьми, окнами и внутренним оборудованием. Стальная рама остается правильной и точной в любом климате. Есть фантазия, что дом со стальным каркасом шумный, потому что он сжимается и развивается при изменении температуры. Этот вид стального дома был сильно преувеличен, и даже хорошо построенный стальной каркас не шумит.

Экономия денег

Любитель, который хочет построить деревянную конструкцию для дома, может сделать это двумя способами.Самая значительная экономия и лучшая работа — это установить фрейм на веб-сайте, как это сделал бы профессиональный предприниматель. Эта стратегия требует достаточно больших навыков, чтобы вырезать и построить чрезвычайно большое количество деревянных деталей. Многие любители считают эту стратегию слишком сложной и вместо этого получают домашний комплект, который предлагает стенные и кровельные фермы в заранее подготовленных секциях. Некоторые производители металлоконструкций предлагают другое решение. Здесь просто нет резки или резки, и строитель должен соединить части вместе.Это решение выполняется намного быстрее и требует гораздо меньше навыков, чем изготовление деревянного каркаса. Хотя это стоит больше, чем изготовление деревянного каркаса на месте, это намного дешевле, чем покупка дома из сборных конструкций и стропильных ферм.

Легко и гибко наносится

После монтажа стального каркаса дома и отделки крыши можно устанавливать и снимать обычные деревянные поверхности. Например, традиционную деревянную облицовку можно прикрутить к стальному каркасу, точно так же, как украсить его на деревянном каркасе.Внутри любую деревянную панель, которую можно использовать на деревянном каркасе, можно прикрутить к стальному каркасу. Эффект…

Фахверковый дом в Алкене, Бельгия

ПРОЦЕСС РЕМОНТА

Архитектура

ОПИСАНИЕ ЗДАНИЯ

Фахверковое отдельно стоящее здание в традиционном стиле с сердцевиной конца 17 века, расширенное с обеих сторон в 19 веке. Тип архитектуры — двойной дом с увеличенным цокольным этажом.Он состоит из 8 пролетов и одного строительного яруса. Здание расположено в городе Алкен в провинции Лимбург (Фландрия). Структура здания, различные следы строительства на месте и кадастровое исследование показали, что фахверковый дом, вероятно, не выполнял сельскохозяйственных функций и не являлся частью более крупного сельскохозяйственного предприятия. Напротив, здание имело торговую и / или ремесленную функцию в сочетании с резиденцией. Согласно кадастровому исследованию, владельцами были последовательно трактирщик, пекарь и мельник.В 1888 году фахверковый дом был переоборудован в частную школу с резиденцией. Фахверковая конструкция когда-то была типичной и характерной для всей застройки территории Алкена.

Городской контекст

Алкен — небольшая деревня, в которой проживает 11 человек.500 жителей, проживающих в Fruitregion Haspengouw в провинции Лимбург во Фландрии, Бельгия. Село впервые упоминается в документах в 1066 году. Оно развито в долине реки Херк. Фахверковый дом, находится в центре села. Дом сегодня во многом сохранил полуизолированный характер.

ЗНАЧЕНИЕ НАСЛЕДИЯ

ЭЛЕМЕНТЫ ДОСТОЙНОЙ КОНСЕРВАЦИИ

С точки зрения наследия, некоторые элементы считались заслуживающими сохранения: -Решетка и конструкция крыши.-Визуализация ядер 17-19 веков. -Использование ремесленных методов и материалов того же типа и размеры. — Остатки и следы столярных изделий 17 века. -Деревянный стиль и решетчатая отделка внутренних стен -Повторное использование напольной плитки, если возможно.

Оценка ценности наследия

Здание является одним из немногих 3 оставшихся фахверковых домов в центре Алькена.Он имеет важную историческую и архитектурную ценность. Он появился на старых картах, таких как Ferrariskaart (1771–1777) и Buurtwegenatlas (около 1840 г.). Первоначально он был расположен на более сельской окраине села. До сегодняшнего дня он сохранял это полуизолированное положение. Здание также имеет социально-культурную ценность, поскольку фахверковое здание представляет собой местную традицию строительства с собственными эстетическими и визуальными качествами. Дом был объявлен памятником 4 ноября 2002 года.

Состояние ремонта

Условия конверта

С физической точки зрения здание было в очень плохом состоянии и почти полностью разобрано до несущей конструкции.Некоторые ценные элементы интерьера, такие как деревянные двери, полы и остатки столярных изделий XVII века, все еще сохранялись.

Описание услуг здания перед вмешательством

В фахверковом доме практически не было современного технического оборудования, за исключением некоторых проложенных под строительство линий электропередач.Отопление было каминами, то есть для производства горячей воды.

.
