Монтаж ендовы при кровле металлочерепицей: Устройство ендовы металлочерепицы: пошаговая инструкция

установка на кровлю под металлочерепицу, устройство, размеры, вывод на скат, как сделать и установить

Содержание:

Описание ендовы
Разновидности доборных элементов
Особенности монтажа ендовы при кровле металлочерепицей
Правила выбора комплектующих частей
Установка и устройство ендовы

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними.

Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол.

Основным назначением ендовы можно назвать следующее:

• Образование правильного угла между смежными скатами.
• Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
• Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

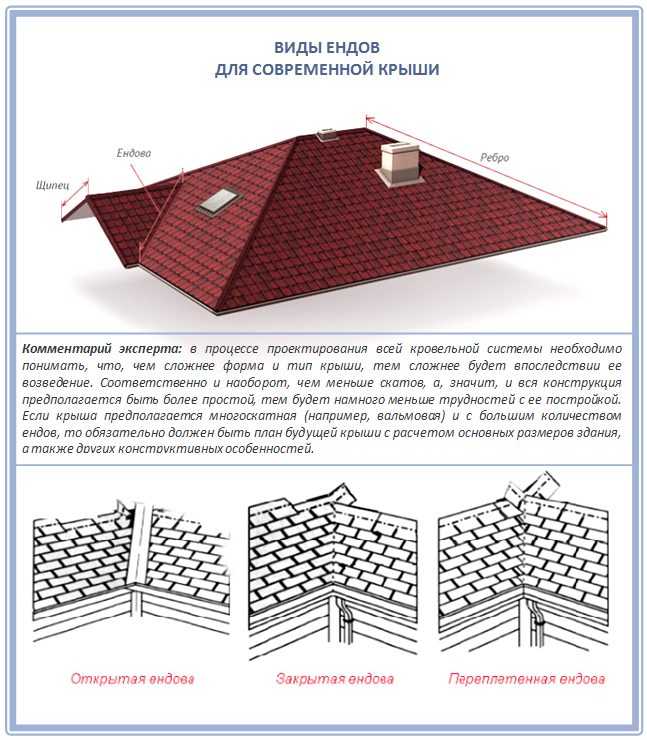

В зависимости от устройства выделяют несколько видов ендовы:

• Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
• Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
• Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

• Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
• Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли.

Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

• В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
• Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
• Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
• Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
• В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

устройство, монтаж своими руками, фото, видео

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Содержание статьи

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

• Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.
  Обрешетка делается в два раза чаще

• Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.

  Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

• Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.

  Под ондулин между двумя досками должен быть зазор в 15 см

• При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу  в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

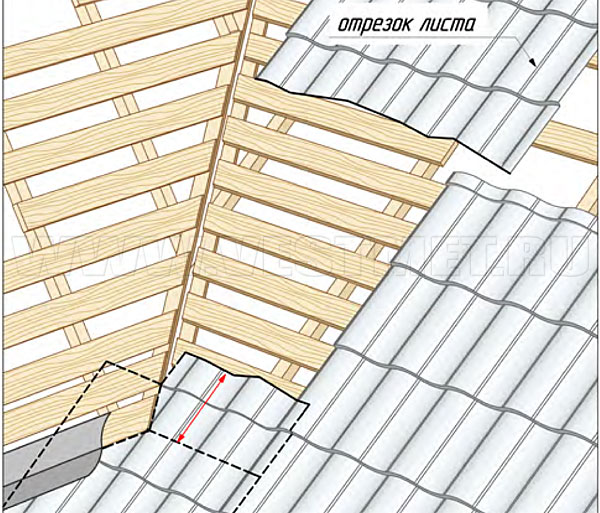

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается  так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой).  Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного,  все операции проделывать несложно.

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.
