Монтаж ендовы при кровле металлочерепицей: Устройство ендов на металлочерепице

Монтаж ендовы при кровле металлочерепицей с выводом на скат крыши

Монтаж ендовы при кровле металлочерепицей

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность срока службы материалов, но и внешний вид готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

• Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
• Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
• Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

• При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот меньшее количество скатов на крыше позволяет без трудностей построить конструкцию.
• При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
• Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
• В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

• Измерительная рулетка
• Карандаш
• Шнур обивочный
• Шпатель небольшой формы
• Молоток
• Нож кровельный
• Фен строительный средней мощности
• Пистолет клеевой
• Гвозди
• Деревянные брусья
• Инструмент, с помощью которого огибают кромки
• Материал для гидроизоляции
• шуруповерт
• саморезы
• станок для резки метала
• линейка
• заклепки стальные
• уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

Монтаж ендовы под металлочерепицу. Пошаговая инструкция

монтаж необходимо проводить с использованием саморезов которые выпускаются с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

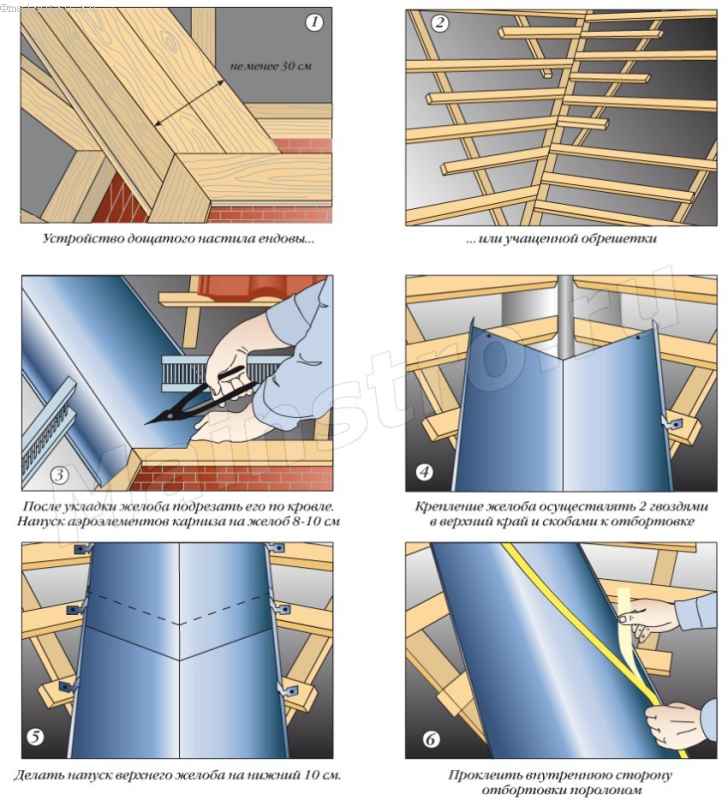

• монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
• Проведение гидроизоляции крыши – можно использовать материал рубероид
• Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
• Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
• Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
• Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
• Последующий нахлест должен быть более 10 см. при монтаже ребра необходимо совместить.
• Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
• Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

• Внутренние изгибы имеют хорошую защиту
• Снижение негативного воздействия окружающей среды
• Эстетический вид улучшается
• Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

• Необходимо качественно клеить ленты, герметизирующие — это предотвратит попадания мусора и воды
• Обрешетку следует устанавливать, начиная снизу на капельники.
• Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

• Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
• Монтаж ендовы следует проводить вместе с остальными работами, не следует откладывать эту работу на длительный срок
• В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
• Материал для ендова должен прочным, прочнее, чем сам настил кровельный
• Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
• Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
• Тип закрытой ендовой имеет более привлекательный вид
• Основа под конструкцию должна быть прочной
• Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
• Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Три желания ендовы для металлочерепицы

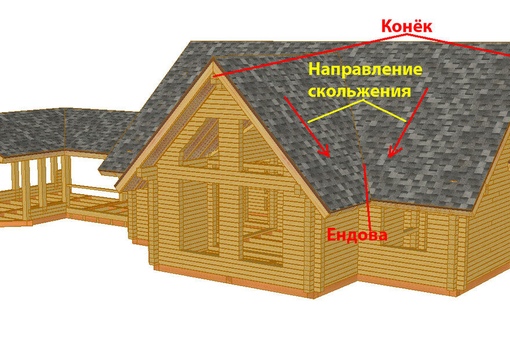

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила. Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы. Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

1. Установить её прочно и безопасно.
2. Дать ей возможность дышать.
3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

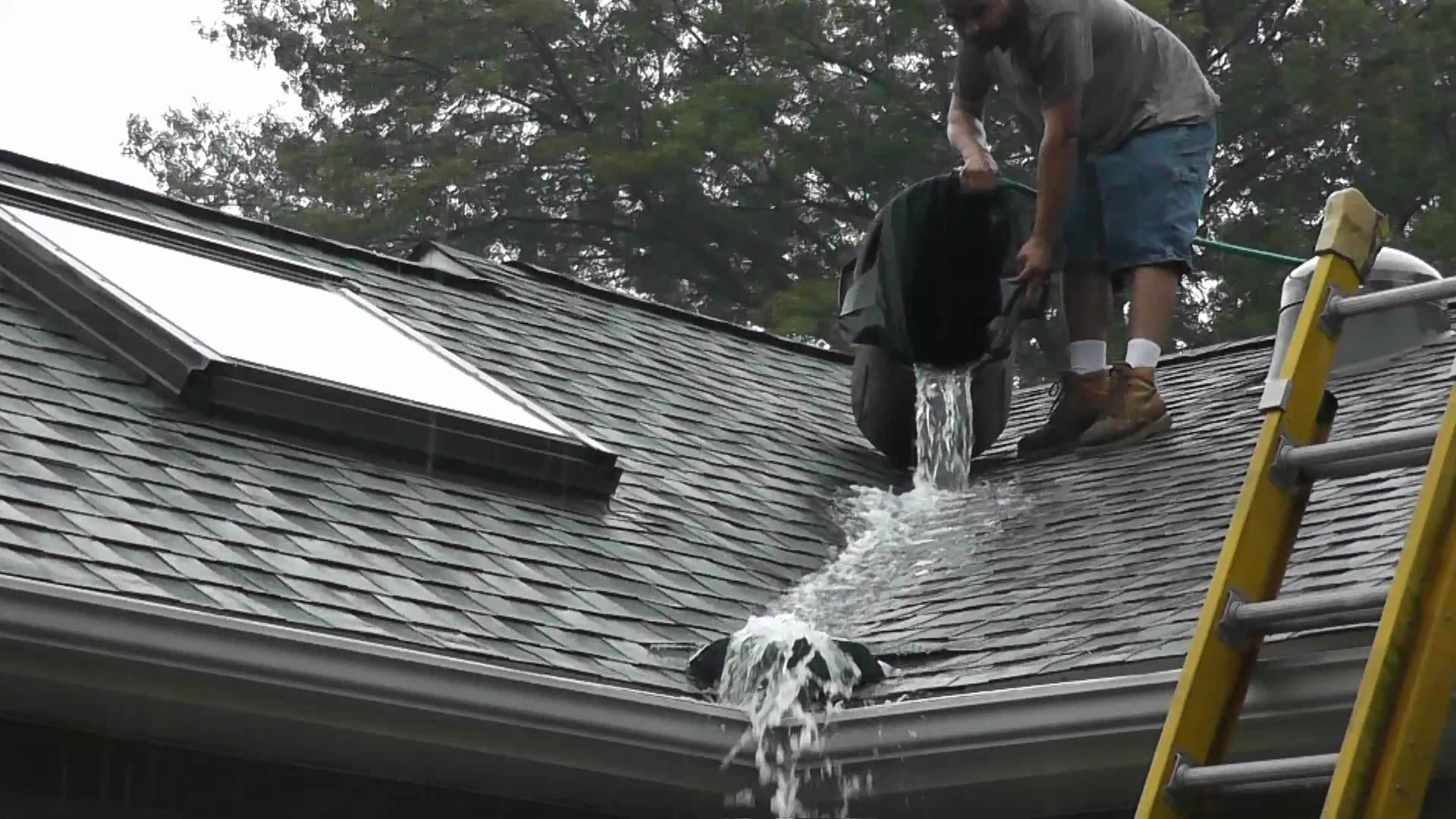

Одна из частых причин протечек крыш из профнастила и металлочерепицы в ендовах – излишний прогиб и затекание воды в образующиеся щёлки, поэтому важно исключить ненужную деформацию ендовы. Поскольку нагрузка, действующая на ендовы, весьма зависит от уклона и длины скатов крыши, климатических особенностей региона и некоторых других усложняющих факторов, существует несколько основных вариантов устройства обрешётки в ендове. В случае если уклон крыши более 30 градусов, длина разжелобка не более 4 метра, а природа не балует район строительства снегопадами и ливнями, можно выполнить такую же обрешётку, как и на рядовых участках кровли. Но это очень редкий случай, скорее, исключение из правил. Если уклон менее 30 градусов, а снег в регионе строительства не редкость, следует выполнить монтаж дополнительных брусков между основными брусками обрешётки на расстоянии до 0,8 метра от оси разжелобка. При условии устойчивого снежного покрова в зимнее время, а также при длине ендовы более 5 метров, необходимо устройство в ендове сплошного настила из досок. Если доски не поставить, то под воздействием веса снега, льда, в летнее время под ливневым напором воды, ендовая планка может немного, буквально на миллиметры, прогнуться. Этого будет достаточно для попадания воды под уплотнитель, и гидроизоляционная плёнка может не сработать. Монтаж досок выстилки нужно вести вдоль ската крыши, оставляя между досками зазор 20 мм.

Свежее дыхание ендовы

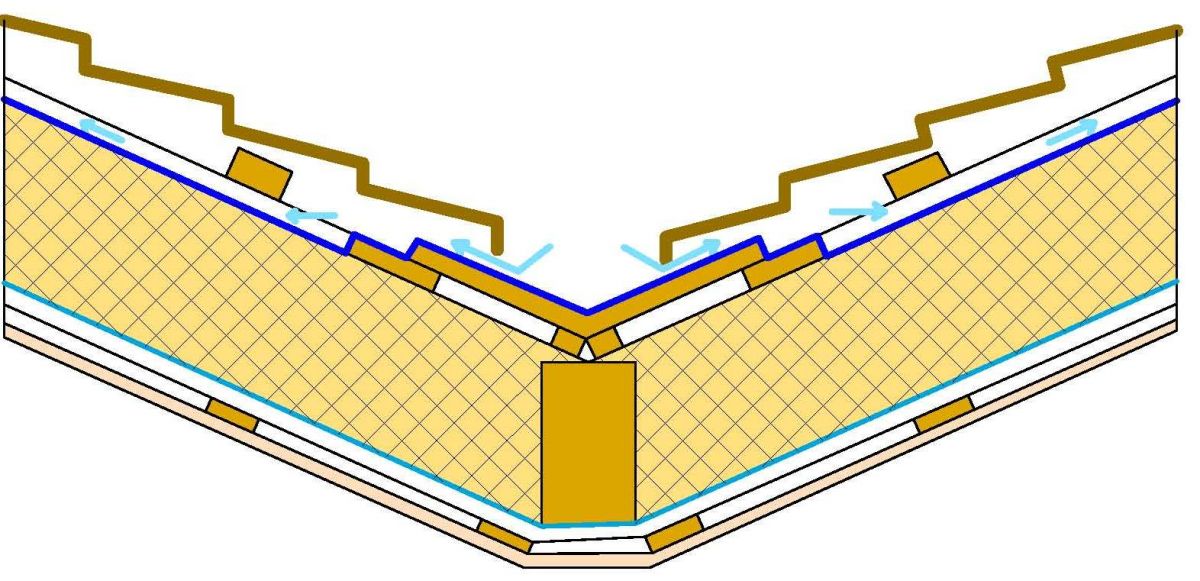

Выполнить устройство вентиляции подкровельного пространства в области ендовы весьма не просто. В случае с разреженной обрешёткой, циркуляция воздуха более-менее обеспечивается. Если речь идет о сплошном настиле, то кроме зазоров между досками сплошного настила, нужно правильно уложить в ендове гидроизоляционную плёнку. Существует два основных узла, определяющих места устройства гидроизоляционного барьера. Один узел, предложенный в Своде правил по проектированию и строительству, предусматривает монтаж гидроизоляционной плёнки ПОВЕРХ досок сплошного настила. Получается, что конденсат, образующийся на внутренней поверхности стального листа, будет скатываться по поверхности гидроизоляционной плёнки и удаляться. А вот доски сплошного настила могут быть влажными под воздействием паров конденсата под гидроизоляцией. В этой ситуации поможет монтаж супердиффузионной мембраны на участке ендовы. Например, все рядовые участки крыши покрываются обычной гидроизоляционной плёнкой, а участок ендовы выполняется с применением супердиффузионной мембраны. Кстати, в случае непосредственного контакта «утеплитель гидроизоляция», когда нормальный воздушный зазор между пленкой и утеплителем не может быть обеспечен, проектом изначально предписывается применение супердиффузионной мембраны по всей площади кровли. Такой тип материала, как правило, является трехслойным и микроперфорированным. Размер и форма перфорации таковы, что позволяют проходить через них молекулам пара, но задерживают молекулы воды. Необходимо отметить, что супердиффузионные мембраны – материал двухсторонний, и очень важна его установка правильной стороной «навстречу всем парам». Другой способ, изложенный в инструкциях по монтажу, рекомендует устройство гидроизоляционного слоя под досками сплошного настила. Возможность нормальной вентиляции зависит в этом случае от длины скатов. Такой способ подойдёт при устройстве холодного (неэксплуатируемого) чердака. Поскольку даже при зазоре 20 мм между досками настила, свободного обдувания воздухом деревянных конструкций не предвидится, доски будут неминуемо влажные от конденсата. Чтобы избежать этого, поверх досок сплошного настила, под металлический фартук следует закрепить дополнительный слой супердиффузионной мембраны.

Ендовые планки

Планка для ендовы, или разжелобок, выполняется из плоского листа оцинкованной стали с полимерным покрытием. Этот элемент, в особенности при отсутствии сплошного настила, следует приобретать из листа толщиной не менее 0,7 мм. Ширина планки зависит от длины ендовы и ширины выстилки. Производители профнастила и металлочерепицы предлагают стальные разжелобки с шириной полки от 300 до 600 мм. Минимальную ширину желоба рекомендуется применять при длине ендовы не более 4 метра и при простых скатах (без усложняющих факторов). В идеале, нахлест металлочерепицы над стальным фартуком должен составлять не менее 250 мм. С профнастилом та же история. Поскольку по желобу во время дождя стекает большое количество воды, и чем длинее ендова, тем воды больше, узкие ендовы рискуют не справиться с потоком. Размер верхней накладки не столь важен, поскольку она несет в себе лишь декоративные функции.

Пошаговая инструкция

1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
2. Выполнить устройство сплошного настила из досок.
3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.

1. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.
2. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.
3. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
4. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.

При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет. Не следует устанавливать уплотнители под верхнюю планку ендовы.

Уход за ендовой

Для того чтобы ендова исправно выполняла свои функции отвода осадков, за ней нужен уход.

1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.
3. Бережно очищать кровлю от чрезмерного скопления снега.

Установка ендов на крышу из металлочерепицы

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

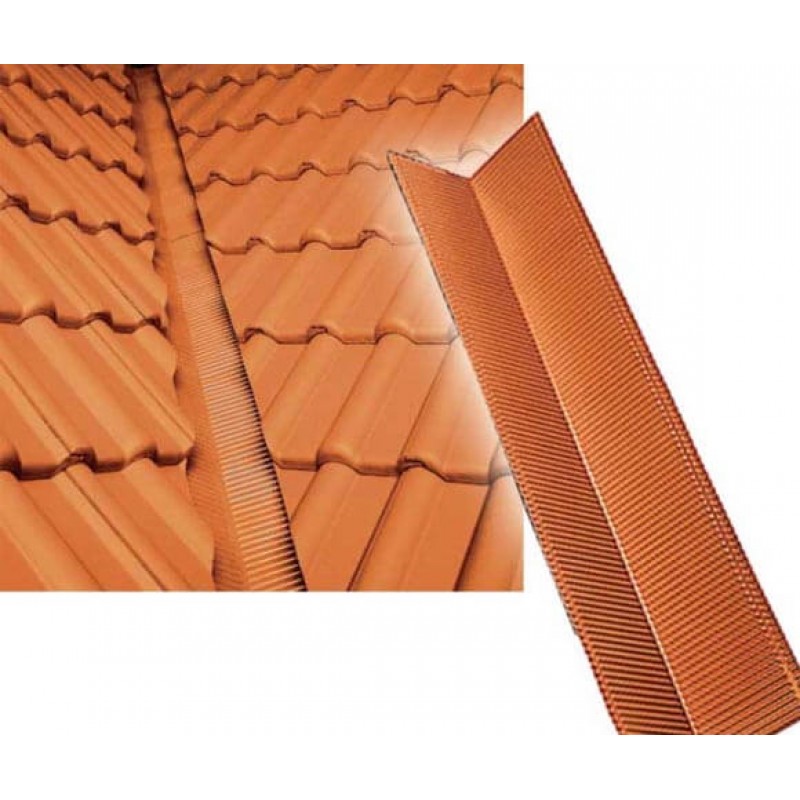

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

• открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
• закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
• переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

• ножницы по металлу
• рулетка, линейка и карандаш;
• зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

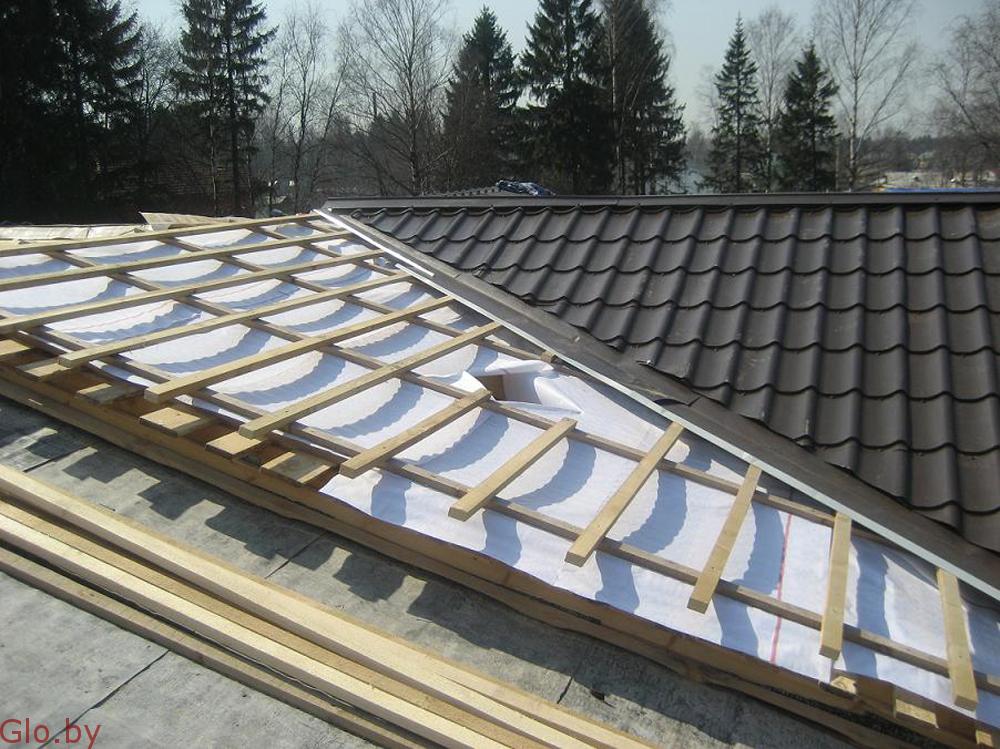

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу .

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте также: гидроизоляция кровли из металлочерепицы .

Установка нижней ендовы

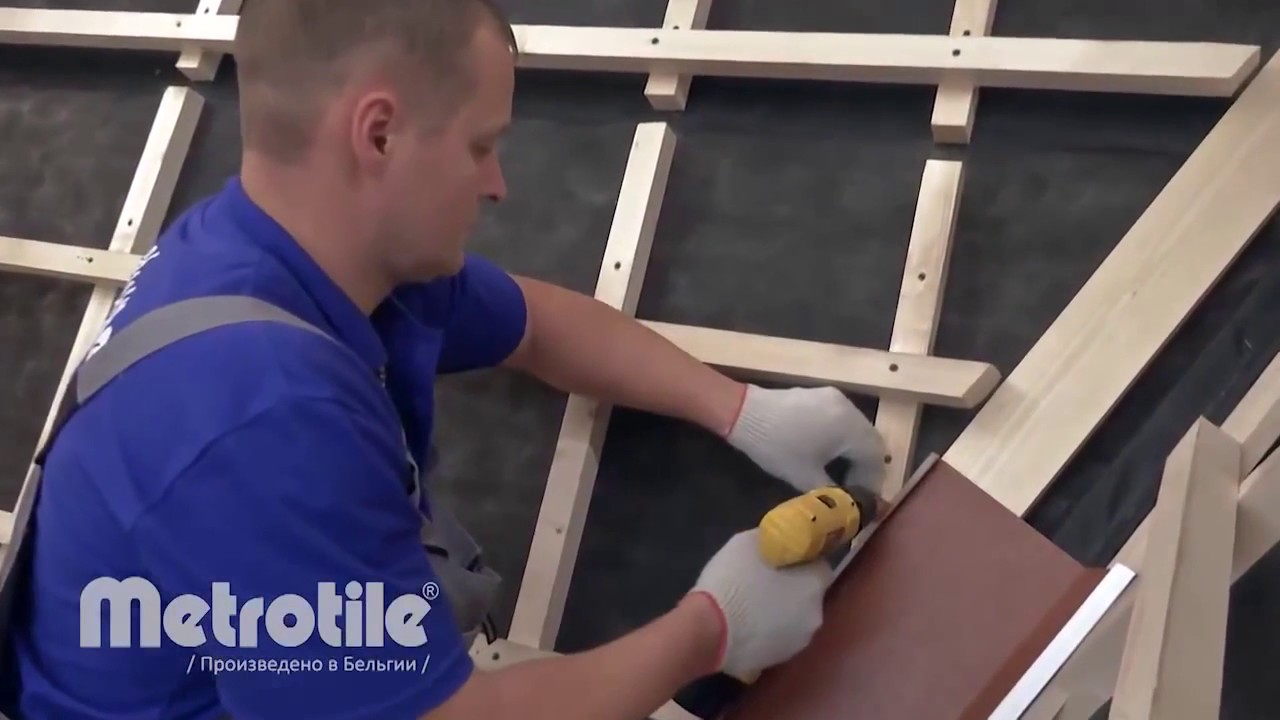

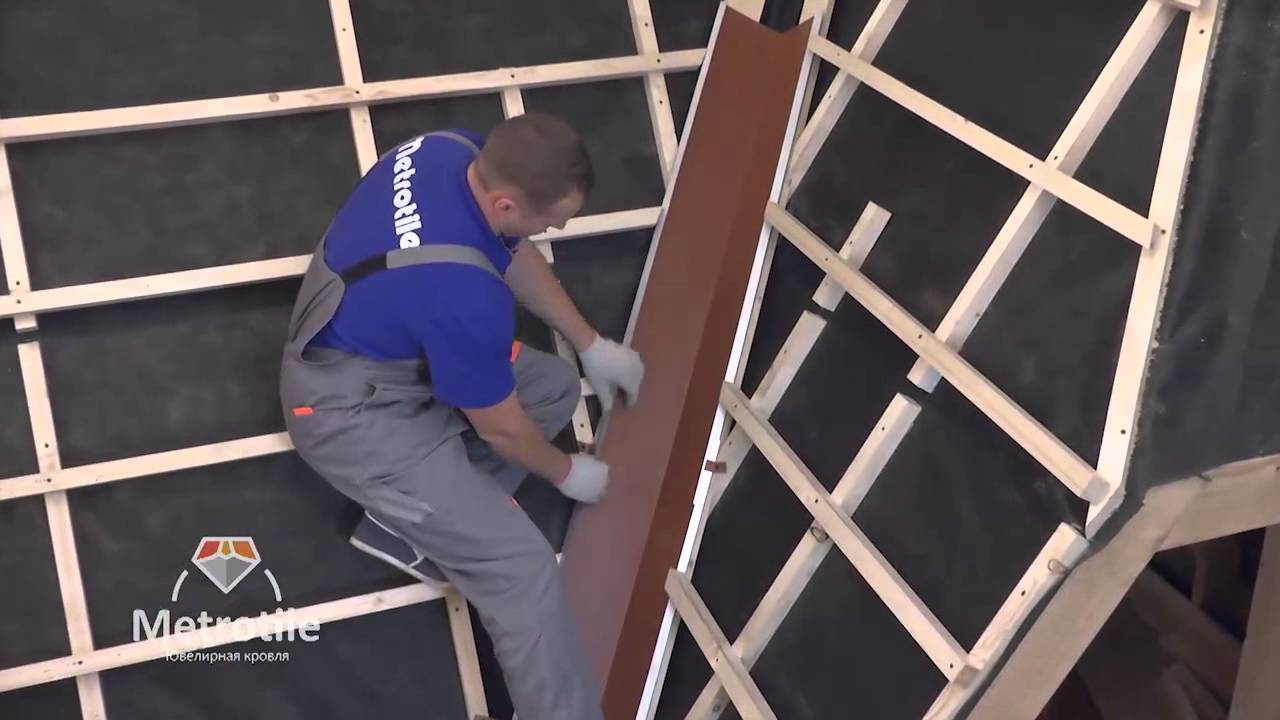

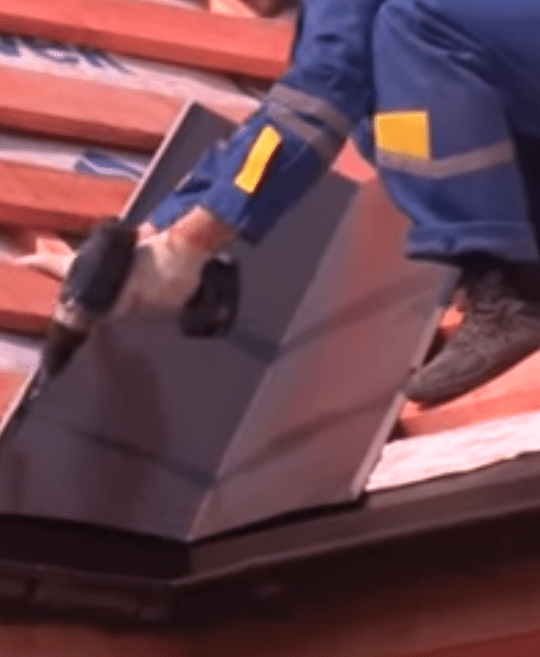

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы .

Монтаж верхней ендовы

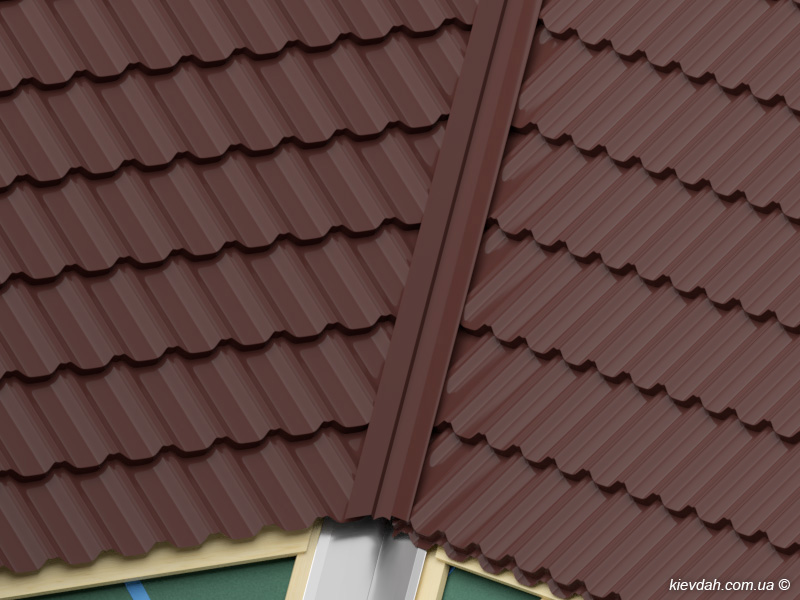

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Посмотрите еще статьи:

Источники: http://okarkase.ru/konsturkciya-doma/krovlya/montazh-endovy-pod-metallocherepicu.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/endova-dlya-metallocherepicy.html, http://kryshagid.ru/metallocherepica/endova-kryshi-ustrojstvo-montazh-ukladka.html

7. Устройство ендов — СТэП

Убедитесь в том, что гидроизоляция вдоль ендовы смонтирована правильно, что вдоль ендовы на всю длину был раскатан рулон дополнительной гидроизоляции, отсутствуют надрывы и механиче­ские повреждения гидро-изоляции, вдоль оси ендовы в контробрешётке оставлены пропуски для вентиляции.Не допускается закручивать саморезы на расстоянии меньше 25 см от оси ендовы.Запрещается монтировать уплотнитель между листами металлочерепицы и декоративной на­кладкой ендовы. Если дом расположен в окружении деревьев, время от времени снимайте накладки ендовы и очищайте ендову от мусора.Убедитесь в том, что саморезы крепле­ния накладки ендовы не повредили ниже смонтированные планки ендовы.

В ендове следует смонтировать по дополнительной доске меж­ду досками шаговой обрешётки.

Устройство ендовы, начинающейся у конька и заканчивающейся у кар­низа.Планки ендов монтируются снизу вверх с нахлестом 20-30 см. Нижнюю планку ендо­вы обрежьте чуть ниже линии карниза и сделайте на ней отбортовку по линии карниза. Смонтируйте вдоль продольных отбортовок ендовы универсаль­ный уплотнитель в 15-20 см от оси ендовы (Рис. 16).Разметьте и обрежьте листы металлочерепицы, попадающие на ендову. Листы не должны доходить до осевой линии ендовы 6-10 см. с каждой стороны. Листы металлочерепицы крепятся в “штатные места”, но не ближе 25 см от оси ендовы, саморезы, прошедшие через лист металлочерепицы и через планку ендовы, плотно прижмут металлочерепицу к ендове. При отступе от «штатных мест» в точках крепления между листом металлочерепицы и планкой ендовы останется зазор, что может привести к протечкам через ендову в точках прохождения через неё саморезов.

Желательно смонтировать и деко­ративную накладку ендовы, которая закроет косые резы металлочерепицы. Смонтируйте её, двигаясь снизу вверх с нахлёстом не менее чем 10 см. Закрепите декоративные накладки ендовы к верхним точкам примыкающих к ней листов металлочерепицы. Вода, собранная со скатов, попадает под накладку ендовы и течет по линии сгиба ендовы. Мусор попавший на кровлю, также попадает под накладку ендовы, но при зазоре 12 — 20 см между резаными краями металлочерепицы будут смыты водой (Рис. 17).

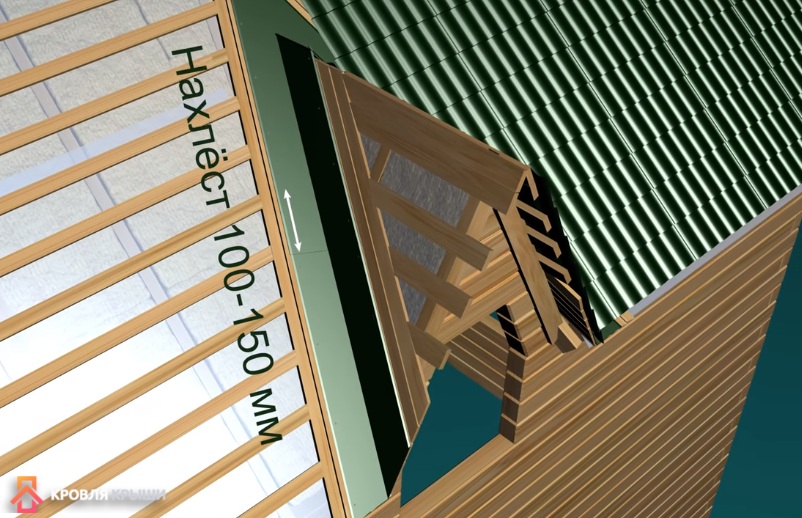

Устройство ендовы, начинающейся на скате и заканчивающейся на скате (Рис. 18).Подведите лист ме­таллочерепицы к боковой стене слухового окна:- примыкающий к боковой стене слухо­вого окна лист металлочерепицы обрежьте по длине таким образом, чтобы линия вашего реза была выше выхода ендовы на скат не менее, чем на 20 см;

— сделайте вырез по размерам слухового окна и смонтируйте лист металлочере­пицы (Рис.19).

На лист металлочерепицы вдоль вертикальных стенок слухового окна смонтируйте планку примыкания к стене, под которую уложите универсальный уплотнитель, а на карнизе окна — карнизную планку. Смонтируйте в ендове заранее под­готовленные планки ендовы. Обрежьте нижнюю часть планки ендовы по карнизу и по линии выхода на скат. При необходимости отформуйте киянкой край ендовы, выходящей на скат и нижний лист металлочерепицы, выхо­дящий на скат с целью обеспечения плотного нало­жения планки ендовы на металлочерепицу (Рис. 20).

В верхней части состыкуйте листы левой и правой ендовы с при­менением приемов жестяных работ или на саморезах с применением герметика. От тщательности подгото­вительных работ в этом месте зависит защита линии конька слухового окна от попадания воды с верхнего ската (Рис. 21).

Если вы применяете оставшуюся от бокового листа металлочерепицы часть, доведите на ней нижний рез до вида штатного и добавьте к ней дополнителъный лист с целью доведения уровня верха листа до общей линии стыковки по рядам на скате.Подготовьте к монтажу первый лист основного ската над ендовой. Его нижняя часть обязательно должна быть ниже линии выхода ендовы на скат. Наложите подготовленный лист на ранее смонтированный ниже ендовы лист металлочерепицы, при этом нахлёст ли­стов должен быть не менее 13 см. , а ендовный лист бу­дет зажат между верхним и нижним листами. Смонтируйте все листы, граничащие с ендовой (Рис. 22).Убедитесь в том, что зазоры между резаными листами и осевой линией ендовы составляют по 6-10 см.При креплении обрезанных листов допускается закру­чивать саморезы в «штатные места», расположенные на 10-15 мм. ниже линии штамповки в нижней части волны через лист металлочерепицы и через планку ендовы не ближе 25 см. от оси ендовы. В этих местах листы металлочерепицы касаются плоскости, на кото­рой лежат планки ендовы. При этом саморезы, про­шедшие через лист металлочерепицы и через план­ку ендовы, плотно прижмут лист металлочерепицы к планке ендовы в точках крепления саморезами (Рис. 23).

Проектирование и монтаж ендовы для металлочерепичной кровли

Завершение строительства ознаменовывается заключительным этапом по обустройству кровельного пространства.

Схема устройства кровли. Ендова устанавливается во внутренних углах крыши на стыке ее скатов.

От того, насколько грамотно произведены расчеты при проектировании, какому материалу отдано предпочтение и насколько профессионально произведен монтаж ендовы при обустройстве крыши из металлочерепицы, зависит ваш комфорт и долговечность конструкции.

Важнейшим элементом металлочерепичной кровли является обустройство ендовы — специализированного лотка-желоба во внутренних углах крыши на стыке ее скатов. Функционально ендова больше других конструктивных частей кровли подвержена большим нагрузкам, таким как сдерживание скопления снежных масс и отведение ливневых потоков. При неправильном монтаже и недостаточной герметизации ендовы в скором времени конструкция кровли и дома начнет страдать от неприятных протечек вплоть до возможности обрушения крыши полностью.

К проектированию мест расположения и способу монтажа ендовы нужно подойти с особой ответственностью. И чем сложнее кровля, тем больше средств и времени придется потратить на ее правильное обустройство, и в обслуживании она будет сложнее. План проекта устройства ендовы должен предусматривать все особенности конструкции здания: веранду, примыкающую к дому террасу, мансардные и слуховые окна на кровле строения.

Необходимые материалы и инструменты

Инструменты для монтажа кровли.

При попытках сэкономить на выборе материала для ендовы основным аргументом является то, что этот элемент кровли практически не виден и потому в особой эстетике и дорогих материалах не нуждается. Такой подход в корне неверен. Используя дешевые материалы, вы подвергаете не только самый важный элемент кровли риску коррозии, но ставите под угрозу всю конструкцию.

В силу того же обстоятельства, что ендова не видна, вы пропустите важный момент ее деформации, и последующий ремонт с полным демонтажем металлочерепицы и заменой элементов станет мероприятием, довольно ощутимым финансово.

Присутствие ендовы в месте скопления воды обуславливает необходимость выбора в качестве материала для нее более долговечных металлических листов, нежели для самой металлочерепицы, с плотность цинкового покрытия не менее 275 г/кв.м или же с прочным полиуретановым покрытием. Нужно помнить и о том, что планки ендовы желательно выбирать того же цвета, что и крыша.

Для монтажа ендовы нужно будет приобрести следующие материалы:

• спе­ци­аль­ные скобки для кре­пления же­ло­бка;
• по­ро­ло­но­вую са­мо­кле­ю­щу­ю­ся полосу для за­щиты от от снега, воды и пыли;
• ка­че­ствен­ный мон­та­ж ендовы подразумевает применение по­ло­вин­ча­той че­ре­пи­цы;
• лента для стыков ендовы;

Для качественного и аккуратного обустройства кровельной ендовы следует иметь под рукой все необходимые инструменты:

Гидроизоляция ендовы.

Для резки металлочерепицы и ендовых планок:

1. Электропила с твердосплавными зубьями для резки металла большой толщины.
2. Специальная насадка для дрели с функцией просечных ножниц для резки металла до1 мм.
3. Ограниченные объемы можно обрезать с помощью просечных и рычажных ручных ножниц.

Для монтажа крепежных деталей:

1. Электродрель или шуруповерт для вкручивания саморезов.
2. Плоскогиб для монтажа крепежных контрукций желобов системы ендовы с толщиной металлической планки до 0,8 мм.
3. Клепочник для гофрированных складок торцов водосточных конструкций.
4. Пистолет для нанесения герметика для эффективной изоляции стыков.
5. Степлер для крепления гидроизоляционного материала к обрешетке.

Проектирование ендовы

Изображение плана крыши состоит из квадратных и прямоугольных участков, обозначающих помещения здания, главных и второстепенных прогонов, а также линий, обозначающих места соединения основной кровли с углами пристроек. Все эти линии соединения являются местами дальнейшей установки ендовых конструкций.

На стыках скатов монтируются диагональные стропила. Учитывая уровень высоты крыш, концы стропил устанавливают на главном прогоне и мауэрлате — крайней нижней опоре для стропил. Размер углов скатов находится в зависимости от размера помещения.

Варьируя длину прогонов, можно добиться желаемой геометрической формы кровли: полувальмовой, вальмовой, шатровой. Но сложная многоскатная крыша потребует и более сложного монтажа ендовы с установкой дополнительных брусьев для крепления. Делая под разным углом наклон примыкания ендовы, также можно создать кровлю различных форм и размеров.

Конструкция ендовы лежит ниже кровельного покрытия крыши с вентиляционными зазорами для отвода пара. Стропила под ендову укрепляются настеленными на них сплошным массивом досками. Выше располагается супер­диф­фу­зи­он­ная мем­бра­на, под ней зазор оставлять не нужно.

Конструктивные детали ендовы

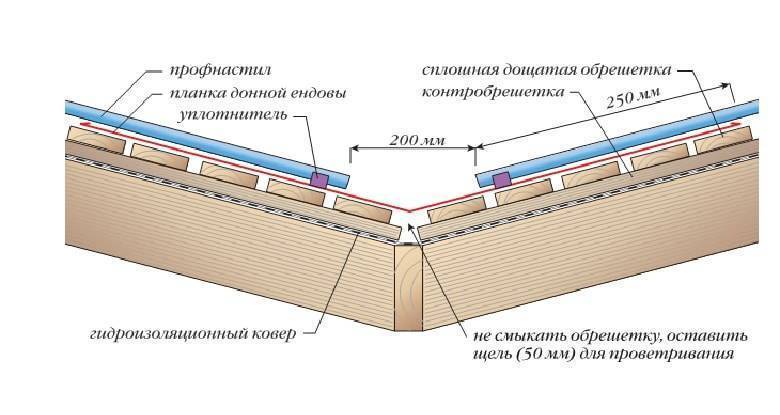

Схема крыши в месте укладки ендовы.

Ендова состоит из двух частей: верхней и нижней планок.

Нижняя часть, называемая фальшендовой, используется в виде ши­ро­кой пла­сти­ны, согнутой под углом, соответствующим углу со­еди­не­ния скатов крыши. Она устанавливается на стыках отрицательных углов и служит защитой подкровельного пространства от влаги, протекающей сквозь соединения скатов. Установка проводится до монтажа металлочерепицы. Для крепления нижней ендовы используются кровельные саморезы в грамотно выбранных для этого местах. Кроме того, во избежание протечки под ендову настилается специальный ендовый ковер — подкладочный слой.

Планка верхней ендовы служит для прикрытия функциональных частей конструкции в эстетических целях. Устанавливают ее в завершение монтажа кровельного материала. Часто для этих целей используют декоративные накладки, которые необходимо монтировать снизу вверх с минимальным нахлестом в 10 см без установки уплотнителя.

Важным этапом является монтаж стропильной системы для установки ендов, так как на нее ложится основная нагрузка кровельных плоскостей. Особое внимание нужно обратить на гидроизоляцию. Залогом долговечной непротекающей конструкции здесь будет грамотно составленный чертеж и точное следование ему при установке.

Устройство ендовы на стыке главного ската и плоской крыши веранды или мезонина при монтаже кровли требует особого внимания. После установки стропил монтируется металлочерепица с выводом на внутренние углы с использованием двух подкладочных слоев, накладываемых друг на друга.

Монтаж основы под ендову

Обустройство обрешетки ендовы крыши.

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее — гидроизоляционный материал на сплошную обрешетку.

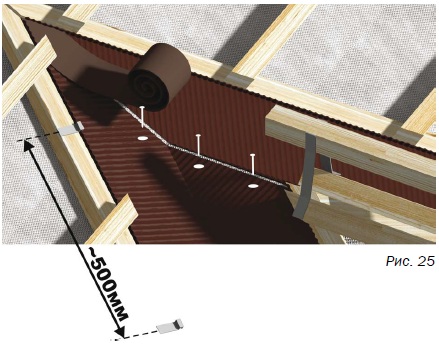

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 — ось ендовы. 2 — самоклеющийся битумно-полимерный материал. 3 — ендовный ковер. 4 — подкладочный ковер.

Монтаж основы под ендову:

1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Этапы монтажа элементов ендовы

Монтаж ендовы производится от конька крыши до карниза и состоит из нескольких основных этапов:

• монтаж дополнительной доски в ендове крыши;
• установка планок снизу вверх с нахлестом в 20-30 см;
• нижняя планка обрезается под карнизом и отделывается отбортовкой;
• монтаж уплотнителя под коньком и отбортовками ендов;
• после монтажа металлочерепицы процесс завершается установкой ендовы верх­ней с шагом крепления 3-5 см в верх волны;
• узлы ендов изо­ли­руются гер­ме­ти­зи­ру­ю­щей лентой.

Для предотвращения протечек при креплении листов черепицы с ендовой в кровле необходимо соблюдать единое расстояние в 25 см от оси, а зазор между ними должен быть не менее 6-10 см с обеих сторон.

Основные правила крепления и соединения желобов ендовы.

При необходимости увеличения длины ендовы делается нахлест 20-30 см. Места соединения двух ендов фиксируют саморезами и герметиком. Основной скат монтируется листами над ендовым желобом таким образом, чтобы она расположилась между рядами при нахлесте около 20 см.

В месте примыкания скатов на сплошной обрешетке производится монтаж нижней ендовы с прокладыванием между планкой нижнего элемента и металлочерепицей самоклеящегося пористого уплотнителя.

Пластина фаль­ш-ен­до­вы кре­пит­ся к об­ре­шет­ке саморезами через каждые 30 см. Нужно, чтобы нижний край ендовы находился над кар­низ­ной доской. Если фальш-ендова имеет несколь­ко эле­мен­тов, то их мон­ти­руют снизу вверх, заделывая стыки гер­ме­ти­ком.

Места для установки кровельных саморезов необходимо выбирать крайне осторожно, стараясь не повредить среднюю часть фальш-ендовы.

Установив нижнюю элемент и слой гидроизоляции, приступают к монтажу верхней планки ендовы. Кроме функциональной защиты крыши путем отвода дождевых потоков с кровельных скатов верхняя часть выполняет декорирующую функцию. Поэтому материал для верхней планки выбирается того же цвета, что и металлочерепица.

Кровельный материал укладывается на две стороны от внутреннего угла на 10 см. В заключение монтируется верхняя ендова или заменяющая ее декоративная накладка. При этом нужно соблюдать те же правила, что и при установке нижней части ендовы: монтаж снизу вверх с нахлестом от 10 см.

Способы монтажа ендовы

Монтаж ендовы производится различными способами:

• от­кры­тый;
• за­кры­тый;
• со­чле­нен­ный или переплетенный.

Вне зависимости от способа монтажа, ендова устанавливается в отрицательных углах стыков и скатов. Для этого по обе стороны от стыка производят укладку сплошной обрешетки и устройство гидроизоляции по деревянному желобу. Поверх крепят с помощью саморезов нижнюю часть ендовы.

Метод сочлененного укладывания ендовы.

При этом нужно учитывать следующие особенности:

• при горизонтальных стыках элементов ендовы величина нахлеста выдерживается более 100 мм;
• при плоскоугольных скатах необходимо устройство дополнительной гидроизоляции;
• при металлочерепичной кровле в качестве уплотнителя рекомендуется использовать саморасширающийся уплотнитель.

Метод сочлененного укладывания используют для крыши с равными уклонами скатов. Для уплотнения при таком способе монтажа используют ширину ендового ковра около 90 см. Сверху накладывается гидроизоляционная мембрана, укрепляемая на стружечных или влагоустойчивых фанерных листах гвоздями. В случае переплетения гребневых стыков сначала монтируется кровельная плитка. Переплетенная или сочлененная ендова полностью закрывается кровельным материалом. при таком методе укладки ряды плитки переплетаются между собой и укладываются через ендову. Места соединения укрепляются битумной мастикой.

После установки гидроизоляционной системы, характерной для скатных крыш, полностью укладывается первый ряд кровельного материала до нижнего конца ендовы. Затем монтируется непосредственно сама открытая ендовая планка.

Метод закрытого устройства ендовы.

Устройство крутых кровель с соединенными встык соприкасающимися скатами подразумевает использование способа монтажа закрытой ендовы.

Прилегающий скат крыши нужно обозначить меловой линией, отойдя от межгребневого стыка на 5 см. Эта линия послужит границей для укладки плитки и забивания гвоздей при фиксации ендовой кровли.

Перед укладкой кровельной плитки под ендову подкладывается гофрированный гидроизоляционный материал шириной в 90 см. Далее ряды плитки укладываются вдоль скатов и, продолжаясь через планку ендовы, на 30 см накладывается на прилегающий скат. Верхний угол кровельных панелей срезается по диагонали для улучшения отвода воды.

Основные правила устройства ендовы

• для любого типа кровли подойдут трубчатые и решетчатые модели снегоудержателей;
• строгий контроль отсутствия механических деформаций и надрывов герметизирующей ленты для стыков. В ней необходимо предусматривать небольшие зазоры для мелкого мусора и воды;
• монтаж ендовы должен выполняться на обрешетку;
• монтаж начинающейся на карнизе ендовы на капельники;
• верхняя ендова крыши накладывается внахлест с расстоянием 10 см;
• крепление саморезами не менее 25 см от осевого центра ендовы;
• выравнивание и прилаживание производится резиновой киянкой;
• монтаж планок ендов на кровле идет снизу вверх внахлест. Самая нижняя часть обрезается ниже карниза.

Устройство слухового окна

При наличии слуховых окон и других элементов на кровле монтаж конструкции ендовы имеет некоторые особенности:

1. Начинается ендова и заканчивается на скатах.
2. Лист металлочерепицы обрезается выше выхода ендовых планок на соединение скатов на 20 см, на него вдоль стен слухового окна наклеивается уплотнитель.
3. Карниз слухового окна защищается планкой.
4. Устройство ендовы, края которой обрезаются по карнизу и по краю ската. Последний должен плотно прилегать к листам кровельного материала, для чего его формируют вручную с применением усилия.
5. При удлинении используется саморезы с герметиком, необходимо примыкание элементов ендовы с нахлестом не менее 25 см.
6. Отбортовки ендовы укрепляются уплотнителем.

Монтаж ендовы металлочерепицы своими руками

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

• Собственно металлочерепица
• Планки: кровельные, торцевые, коньковые
• Уплотнительные шайбы, саморезы
• Направляющая доска
• Доска обрезная
• Гидроизоляция
• Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

• Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
• Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
• Дрель
• Молоток средних размеров
• Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
• Мел или что-то, чем можно поставить отметку
• Стремянка
• Страховочные тросы (веревки)
• Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

• Переплетённой
• Закрытой
• Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Далее

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Как самому установить ендова на крышу из металлочерепицы

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Оглавление:

1. Особенности разжелобка
2. Способы оформления
3. Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

Устройство ендовы на крыше из металлочерепицы

Ендова – внутренний угол кровли, образующийся при соединении двух скатов. По разжелобку стекает большое количество осадков, поэтому это место должно быть герметично и надежно обустроено.

Оформляется этот элемент крыши при помощи двух ендовых планок – нижней и верхней, первая монтируется до укладки металлочерепицы, вторая – над ней.

depositphotos

• Шаг 1. Подготовка основания

  Основание под ендову делают из сплошной обрешетки. Доски располагаются вдоль линии соединения скатов с зазорами в 2 см для проветривания, на одном уровне с остальной обрешеткой.

  О вентиляции кровли из металлочерепицей смотрите по ссылке.

• Шаг 2. Крепление карнизной планки

  Нижняя кромка обрешетки защищается общей карнизной планкой, которую для углового соединения вырезают по форме стыка.

• Шаг 3. Монтаж нижних ендовых планок вдоль разжелобка

  После защиты нижнего края обрешетки карнизной планкой приступают к монтажу нижней ендовой планки. Делают это снизу вверх, чтобы при соединении элементов образовывались герметичные нахлесты, в которые вода не попадет при стекании. Крепят планку по краям, к деревянной обрешетке оцинкованными саморезами.

  Край первой планки ендовы вырезают по форме карнизного стыка скатов. По всей длине нижних ендовых планок вдоль их центральной оси маркером проводят две линии, отступив от сгиба по 10 см в каждую сторону. Это границы, за которые не будут заходить листы металлочерепицы.

  Ширина открытой полосы нижней ендовы должна составлять 20 см. Вдоль размеченной граничной линии с двух сторон можно уложить универсальный уплотнитель, он станет дополнительной гарантией герметичности конструкции.

• Шаг 4. Укладка листов металлочерепицы

  Сначала от фронтона крепят целые листы, которые не требуют резки. Подробная инструкция по монтажу металлочерепицы. Затем производят измерение, разметку и нарезку листов, непосредственно прилегающих к ендове.

  • Для того чтобы вырезать угол на листе металлочерепицы, понадобиться определить две величины: глубину и высоту выреза. Отсчет расстояния ведется от отмеченной на планке ендовы граничной линии, за которую листы металлочерепицы не будут заходить.
  • Для определения глубины выреза измеряют расстояние от уложенного края целого листа металлочерепицы до места соединения граничной линии с карнизом.
  • Высоту выреза определяют следующим образом. От уложенного края целого листа в сторону ендовы отмеряют ширину листа металлочерепицы, который готовится к укладке.
  • Отмечают на ендовой планке точку пересечения предполагаемого листа с граничной линией разметки, за которую покрытие заходить не должно.
  • Точку проецируют на уложенный ранее целый лист (линией параллельной карнизу) и измеряют расстояние от нее вниз до карниза. Эта величина является высотой выреза на новом листе.

  Нарезку металлочерепицы производят внизу на ровном основании: отмечают глубину и высоту выреза, соединяют эти точки прямой линией, отрезают специальным инструментом, кромку среза закрашивают во избежание коррозии. Читайте чем можно резать металлочерепицу.

• Шаг 5. Установка верхней ендовы

  Срез металлочерепицы поверх разжелобка накрывают планками верхней ендовы, которые монтируют снизу вверх, с нахлестом один на другой 10 см, фиксируя кровельными саморезами.

Правильное обустройство ендов обеспечит достаточную герметичность углового стыка, а доборные элементы для металлочерепицы придадут крыше аккуратный вид.

Монтаж ендовы при кровле металлочерепицей

Монтаж ендовы при кровле металлочерепицей

Ендова – одна из основных и значимых конструкций крыши, представляющая собой внутренний угол, образованный на участках стыка двух скатов. Это своеобразный лоток для сбора дождевых и талых вод. В то же время, это одно из наиболее уязвимых мест на крыше, так как именно здесь, из-за постоянного воздействия воды, образуется повышенная нагрузка.

Поэтому, производя монтаж крыши из металлочерепицы, устройству ендовы уделяется особое внимание. Производится хорошая герметизация, все работы выполняются качественно, с соблюдением всех установленных правил.

Монтаж ендовы при кровле металлочерепицей своими руками

Ендовы могут быть следующих видов:

• открытая ендова;
• переплетенная ендова;
• закрытая ендова.

Крыша, имеющая крутой скат нуждается в устройстве переплетенной или закрытой ендовы, в том случае, когда соседние панели соединены стыком или переплетены друг с другом. Такой способ устройства ендовы потребует дополнительных расходов на устройство гидроизоляции. Тогда как при оборудовании открытой ендовы, вода беспрепятственно будет стекать с крыши, и гидроизоляция в этом случае не нужна.

Ендова постоянно, на протяжении нескольких лет эксплуатации будет подвергаться воздействию воды, поэтому ее следует оборудовать из металлических листов, имеющих вид планок.

При проведении монтажа ендовы следует выложить сплошную обрешетку по обеим сторонам от стыков скатов. Необходимо также по желобу из дерева проложить гидроизоляцию.

В местах стыковки двух отрицательных углов, устанавливается планка нижней ендовы, именно она выполняет функции защиты стыков ендовы от попадания воды в пространство под кровлей. Ее следует укладывать непосредственно перед монтажом металлочерепицы. Для улучшения примыкания ендовы к металлочерепице необходимо использовать специальный саморасширяющийся уплотнитель, который прокладывают между металлочерепицей и планкой нижней ендовы.

В то же время планка верхней ендовы носит в основном функции декоративного элемента. Именно с ее помощью стыкам двух скатов придается эстетичный внешний вид. Ее прикрепляют поверх листов черепицы к верхней части их волн. Шаг крепления должен составлять от 30 до 50 см. Производить фиксацию следует аккуратно, учитывая нижнюю планку ендовы, чтобы случайно не повредить ее саморезами.

Монтаж ендовы при кровле металлочерепицей. Видео

Ендова для металлочерепицы, ее особенности и пошаговая инструкция по монтажу

Главная › Конструкция дома › Кровля

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность  срока службы материалов, но и внешний вид  готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла  между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный  строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

• Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
• Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
• Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы  обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия  это невозможно будут сделать.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

• При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот  меньшее количество скатов на крыше позволяет без трудностей  построить конструкцию.
• При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
• Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
• В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

При проектировании следует места, в которых будет монтироваться  ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

• Измерительная рулетка
• Карандаш
• Шнур обивочный
• Шпатель небольшой формы
• Молоток
• Нож кровельный
• Фен строительный средней мощности
• Пистолет клеевой
• Гвозди
• Деревянные брусья
• Инструмент, с помощью которого огибают кромки
• Материал для гидроизоляции
• шуруповерт
• саморезы
• станок для резки метала
• линейка
• заклепки стальные
• уровень

монтаж необходимо проводить с использованием саморезов  которые выпускаются  с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

• монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
• Проведение гидроизоляции крыши – можно использовать материал рубероид
• Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
• Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
• Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
• Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
• Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
• Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
• Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы  делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление  происходит с помощью саморезов с резиновыми накладками.

Преимущества ендового настила

• Внутренние изгибы имеют хорошую защиту
• Снижение негативного воздействия окружающей среды
• Эстетический вид улучшается
• Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

• Необходимо качественно клеить ленты, герметизирующие —  это предотвратит попадания мусора и воды
• Обрешетку следует устанавливать, начиная снизу на капельники.
• Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

• Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
• Монтаж ендовы следует проводить  вместе с остальными работами, не следует откладывать  эту работу на длительный срок
• В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
• Материал для ендова должен прочным, прочнее, чем сам настил кровельный
• Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
• Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
• Тип закрытой ендовой имеет более привлекательный вид
• Основа под конструкцию должна быть прочной
• Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
• Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Установка ендов на крышу из металлочерепицы

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

• открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
• закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
• переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

• ножницы по металлу
• рулетка, линейка и карандаш;
• зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу.

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте  также: гидроизоляция кровли из металлочерепицы.

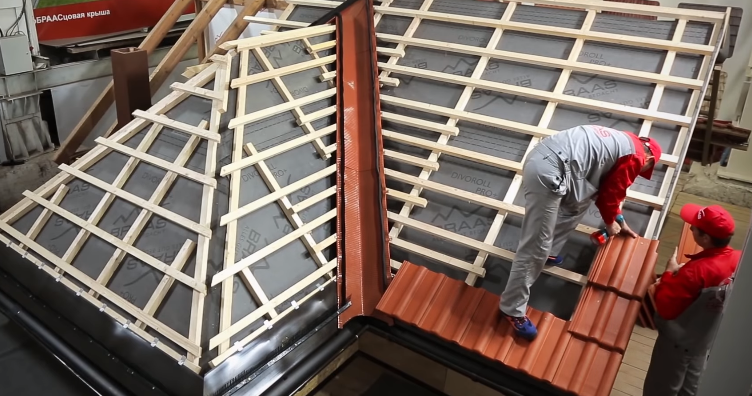

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы.

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Видео по теме:

Устройство ендовы крыши из металлочерепицы

Металлочерепица – это один из самых практичных и недорогих кровельных материалов, который благодаря своей уникальной конструкции с двусторонним полимерным покрытием имеет отменные эксплуатационные свойства. Устройство крыши из металлочерепицы обеспечивает легкую, прочную и качественную конструкцию кровли с длительным сроком эксплуатации и доступной ценой. Для самостоятельного устройства крыши подобного типа, следует знать основные правила расчета материалов, основные типы крепления, уметь пользоваться слесарным инструментом и детально изучить все особенности работы по учебному видео.

Расчет количества кровельного материала

Для заказа необходимого количества металлочерепицы необходимо посчитать требуемое количество кровельного материала. Рассмотрим конструкцию листа металлочерепицы: поперек ската находятся волны, а вдоль него располагаются ряды. Шагом металлочерепицы называется расстояние между рядами. Если лист состоит из 6 волн с шагом 350 миллиметров, тогда его называют одномодульный. На сегодняшний день в продаже есть следующие листы :

• одномодульные;
• трехмодульные;
• шестимодульные;
• десятимодульные.

Нижняя часть листа на расстоянии 50 мм от края называется нижний рез, а верхняя часть на том же расстоянии – верхний рез. Чтобы посчитать необходимое количество металлочерепицы, необходимо сделать чертеж крыши и разложить по ней материал с учетом того, что стыки и волны составляют единое целое, как по ширине, так и длине кровли. В районе конька следует делать минимальный заход под него. Одно из главных правил при устройстве кровли – это минимальное количество отходов закупаемого материала. На многих учебных видео материалах можно подробно рассмотреть основные конструктивные элементы металлочерепицы.

Техника безопасности и технология производства работ

Механическая прочность металлочерепицы очень большая, но при работе с ней требуется соблюдение определенных правил. На первом этапе кровельный материал распаковывается и раскладывается по стопкам на земле. Брать листы необходимо только в защитных рукавицах, иначе есть опасность повредить руки. Если листы еще не закреплены, за ними ведут тщательное наблюдение. Это связано с тем, что они могут срываться ветром. Поднимать металлочерепицу на необходимую высоту следует по направляющим из досок. При перемещении по крыше из металлочерепицы соблюдают следующие правила :

• обувь должна иметь только мягкую подошву;
• ходить и наступать на гребни волны запрещено;
• наступают не полностью на ступню, а только на носки;
• в одной выемке запрещено нахождение более чем одной ноги;
• передвижение по крыше происходит только параллельно скату.

Для раскроя сложных участков крыши (например, в обход вентиляционного канала или дымохода) допускается резать материал непосредственно на месте монтажа. Применение угловой шлифовальной машины (болгарки) запрещено в связи с опасностью повредить защитный полимерный слой. Основным инструментом должны быть электрические высечные ножницы или ножницы по металлу. При раскрое листов необходимо работать в защитных очках и рукавицах. Перед началом работ желательно ознакомиться с учебным видео с примерами выполнения кровельных работ.

Технология крепления металлочерепицы

Саморезы для крепления металлочерепицы должны обладать защитным слоем в цвет кровельного материала. Их стандартный размер составляет 4,8х28 миллиметра, дополнительно они оснащаются прокладкой ЭПДМ. Винты вкручиваются перпендикулярно обрешетке до состояния немного сжатой прокладки. Сильно перетягивать прокладку не следует, недожимать тоже чревато последствиями. При образовании стальной стружки её аккуратно смахивают щеткой с мягким ворсом. Штатным местом для установки самореза является расстояние между гребнями соседних волн. При укладке металлочерепицы соблюдают следующую технологию :

• Стыковка происходит по волнам, что способствует защите кровли от бокового ветра. Состыковка листов включает вкручивание в гребень волны верхнего листа немного ниже линии штамповки. Первыми крепятся продольные стыки, а затем уже все остальные.
• Состыковка листов происходит по рядам, где крепится каждая волна. При этом стык обязательно попадает на доску обрешетки.
• Для крепления на карнизе используют два способа. В первом случае вода в желоб водостока стекает непосредственно с металлочерепицы. С этой целью ее укладывают с выступом за карниз на пять сантиметров, а карнизная доска выбирается толще досок обрешетки на 1 – 1,5 сантиметра. Саморезы в этом случае вкручиваются на 6 сантиметров выше линии штамповки через одну волну. Второй способ крепления используется при ступенчатом карнизе или нарушенной геометрии крыши. В этом случае вода стекает на карнизную планку, а затем в желоб водостока.
• Опорой для конька является самая верхняя доска обрешетки. Она должна быть толще, чем доски обрешетки не менее чем на 1 сантиметр. Это связано с необходимостью обеспечить наличие вентиляционного зазора. Конек прикручивается к листам кровельного покрытия при помощи саморезов, которые располагают на расстоянии 80 сантиметров друг от друга. Крепление винтами производят по гребню волны на расстоянии не менее 5 сантиметров от конька.
• Схема монтажа кровли на торцах крыши предполагает использование крепления саморезами через одну волну, а крепление торцевых планок — в гребни волн. Торцевая планка крепится к фронтонной доске винтами с шагом 80 сантиметров.

Средний расход саморезов при устройстве крыши из металочерепицы составляет около 9 штук на один квадратный метр. Для новичков, которые ранее не занимались кровельными работами, следует детально изучить технологию крепления по учебным видео материалам.

Устройство ендовы

Перед началом работ по устройству ендовы следует убедиться, что слой гидроизоляции смонтирован правильно и не имеет повреждений, оставлены каналы для пропускания воды вдоль обрешетки. Для монтажа ендовы потребуется установить дополнительную доску между шаговой обрешеткой. Для этого нужно подготовить требуемое количество планок ендов и смонтировать их снизу вверх с обязательным нахлестом в 200-300 миллиметров. Нижнюю планку обрезают немного ниже линии карниза и делают на ней отбортовку строго в соответствии с линией карниза. Далее монтируют вдоль отбортовки планки ендовы, а под коньком используют универсальный уплотнитель. Листы металлочерепицы обрезают с таким условием, чтобы они не доходили 60-100 миллиметров до осевой линии ендовы с каждой стороны.

Крепление обрезанной металлочерпицы допускает вкручивание саморезов в штатные места на 10-15 сантиметров ниже от линии штамповки, но не ближе, чем 250 миллиметров от оси ендовы. Винты, которые прошли лист металлочерепицы и планку ендовы, плотно прижмут кровельный материал к ней в точках крепления. При вкручивании саморезов вдали от штатных мест существует вероятность образования зазора между листом кровли и ендовой, а это чревато протечками через нее в местах крепления винтами. Декоративные накладки ендовы крепят к верхним точкам примыкающих листов кровли.

Стоит учесть, что монтаж уплотнителя между декоративной планкой ендовы и металлочерепицей строго запрещается.

Накладки ендовы прекрасно декорируют разрезы металлочерепицы и снижают вероятность задувания снега между ней и ендовой. Вода собирается со скатов и конька, а далее попадает под накладку ендовы, после чего течет по линии сгиба основной ендовы. Листья и мусор также попадают под накладку и при соблюдении зазора между краями реза металлочерепицы со временем смоются водой. Более детально об устройстве ендовы можно посмотреть специальные видео, где специалисты наглядно рассказывают обо всех особенностях работы.

Стоит учесть, что дом, расположенный в лесу, требует регулярной чистки накладок ендовы и прочищения водяного канала.

Типы конька для металлочерепицы

Конек для металлочерепицы предназначен для замыкания верхней кромки кровельного материала и надежного скрепления скатов крыши. Конек может иметь несколько основных типов :

1. Конек полукруглый. Используется для установки на стыках, в торцевой части конек закрывают специальными заглушками, которые придают ему эстетичный вид.
2. Прямоугольный конек. Применяют для разных типов крыш, его стоимость меньше, чем полукруглого и заглушки к нему не требуются.
3. Декоративный конек. Этот вид применяют для шатровых крыш, беседок и шпилей.
4. Конек в форме T- и Y элементов. Данные типы используют для скрепления между собой прямоугольных коньков.
5. Элементы с щипцовым концом используют для скрепления между собой коньков различных типов.

Сегодня существует достаточно много видео, где подробно описаны все виды конька и способы его применения.

Устройство защиты от грозовых перенапряжений

Крыша из металлочерепицы достаточно уязвима в отношении электрических разрядов, которые возникают в атмосфере. Давно известно, что металлические покрытия не только притягивают молнию, но и способны накапливать статический заряд. Это может привести к выходу из строя бытовой техники или даже создать опасность для жизни человека. По этой причине молниезащита домов с крышей из металлочерепицы – это очень важный вопрос, который следует детально изучить.

Для начала следует определиться с типом молниеотвода. Они бывают нескольких разновидностей. Первый тип конструкции предполагает установку на кровле стальной сетки. Устройство этого типа молниеотвода предполагает заземление и надежную защиту крыши от всех видов атмосферных перенапряжений и скопление статического электричества. Молниезащита с использованием стержневого молниеотвода является самой популярной конструкцией. При его использовании на крыше устанавливается стальной стержень, который обязательно подлежит заземлению.

Еще одним типом молниезащиты является стальной трос, натянутый выше кровли и заземленный хотя бы с одного конца. Данный тип устройства имеет преимущество в виде большой площади защищаемой зоны, поэтому при обустройстве значительных по площади крыш тросовый молниеотвод — это самый оптимальный вариант. Молниеотвод любого типа заземляют отдельной шиной заземления, которая должна иметь минимальное сопротивление, регламентируемое специальными нормами и правилами. Для правильного устройства молниезащиты и заземления необходимо посмотреть видео с примерами их исполнения.

Похожие новости

Комментарии (0)

Как сделать ендову на крыше из металлочерепицы

Ендова – внутренний угол кровли, образующийся при соединении двух скатов. По разжелобку стекает большое количество осадков, поэтому это место должно быть герметично и надежно обустроено.

Оформляется этот элемент крыши при помощи двух ендовых планок – нижней и верхней, первая монтируется до укладки металлочерепицы, вторая – над ней.

Шаг 1. Подготовка основания

Основание под ендову делают из сплошной обрешетки. Доски располагаются вдоль линии соединения скатов с зазорами в 2 см для проветривания, на одном уровне с остальной обрешеткой.

О вентиляции кровли из металлочерепицей смотрите по ссылке .

Шаг 2. Крепление карнизной планки

Нижняя кромка обрешетки защищается общей карнизной планкой, которую для углового соединения вырезают по форме стыка.

Шаг 3. Монтаж нижних ендовых планок вдоль разжелобка

После защиты нижнего края обрешетки карнизной планкой приступают к монтажу нижней ендовой планки. Делают это снизу вверх, чтобы при соединении элементов образовывались герметичные нахлесты, в которые вода не попадет при стекании. Крепят планку по краям, к деревянной обрешетке оцинкованными саморезами.

Край первой планки ендовы вырезают по форме карнизного стыка скатов. По всей длине нижних ендовых планок вдоль их центральной оси маркером проводят две линии, отступив от сгиба по 10 см в каждую сторону. Это границы, за которые не будут заходить листы металлочерепицы.

Ширина открытой полосы нижней ендовы должна составлять 20 см. Вдоль размеченной граничной линии с двух сторон можно уложить универсальный уплотнитель, он станет дополнительной гарантией герметичности конструкции.

Шаг 4. Укладка листов металлочерепицы

Сначала от фронтона крепят целые листы, которые не требуют резки. Подробная инструкция по монтажу металлочерепицы. Затем производят измерение, разметку и нарезку листов, непосредственно прилегающих к ендове.

• Для того чтобы вырезать угол на листе металлочерепицы, понадобиться определить две величины: глубину и высоту выреза. Отсчет расстояния ведется от отмеченной на планке ендовы граничной линии, за которую листы металлочерепицы не будут заходить.
• Для определения глубины выреза измеряют расстояние от уложенного края целого листа металлочерепицы до места соединения граничной линии с карнизом.
• Высоту выреза определяют следующим образом. От уложенного края целого листа в сторону ендовы отмеряют ширину листа металлочерепицы, который готовится к укладке.
• Отмечают на ендовой планке точку пересечения предполагаемого листа с граничной линией разметки, за которую покрытие заходить не должно.
• Точку проецируют на уложенный ранее целый лист (линией параллельной карнизу) и измеряют расстояние от нее вниз до карниза. Эта величина является высотой выреза на новом листе.

Нарезку металлочерепицы производят внизу на ровном основании: отмечают глубину и высоту выреза, соединяют эти точки прямой линией, отрезают специальным инструментом, кромку среза закрашивают во избежание коррозии. Читайте чем можно резать металлочерепицу .

Шаг 5. Установка верхней ендовы

Срез металлочерепицы поверх разжелобка накрывают планками верхней ендовы, которые монтируют снизу вверх, с нахлестом один на другой 10 см, фиксируя кровельными саморезами.

Правильное обустройство ендов обеспечит достаточную герметичность углового стыка, а доборные элементы для металлочерепицы придадут крыше аккуратный вид.

Монтаж металлочерепицы: пошаговая инструкция

Для загородных домов и частных построек отличным и недорогим, но при этом привлекательным вариантом стала кровля из металлочерепицы. Технические характеристики профиля позволяют крыше противостоять морозам, солнцу, воде и ветру. При этом имитация натуральной черепицы заметно облагораживает постройку. О том, как покрыть крышу металлочерепицей своими руками и какие особенности в себе несет укладка металлочерепицы, разбираем в статье ниже.

Принципы укладки металлочерепичного профиля

Перед тем как приступить к устройству кровли из металлочерепицы технология которой в принципе не сложна, нужно принять во внимание несколько важных требований:

• Так, укладка металлочерепицы должна проводиться на скаты, угол уклона которых не менее 14 градусов.
• Если длина ската крыши менее 6 м, то можно настилать материал сплошными листами, избегая горизонтальных нахлестов. Если же длина ската превышает 6-7 м, то придется резать листы поперек и собрать покрытие крыши в два ряда с горизонтальными нахлестами, чего желательно избегать.
• Если на крыше имеется старое покрытие, то его нужно обязательно демонтировать.
• Крепление металлочерепицы начинают со стороны, противоположной преимущественному направлению ветра в регионе. Так собирают крышу своими руками согласно технологии.
• Монтаж кровли из металлочерепицы (фиксацию листа) всегда проводят во впадинах между волнами в тех местах, где они примыкают к брусьям обрешетки.
• В нахлестах лист профиля крепят в каждое углубление.
• Самый первый нижний лист профиля фиксируют саморезами над выступом профиля (над мнимой черепичкой). То есть по направлению к себе. Такой металлочерепицы монтаж позволит всей кровле выдерживать значительные ветровые нагрузки.
• Остальные листы профиля крепят саморезами под изгибом профиля то есть по направлению от себя. Это место является самым жестким в листе металлочерепицы и, кроме того, таким образом, шляпки крепежей располагаются в тени выступов, а значит, с земли менее заметны.

Важно: перед проведением кровельных работ следует измерить ровность скатов крыши по диагоналям. Если имеется их перекос, то крышу можно выровнять с помощью обрешётки иначе металлочерепица монтаж которой проводится, ляжет неровным покрытием.

Расчет материала для кровельных работ

Чтобы крыша из металлочерепицы своими руками собиралась быстро, а главное без простоев, необходимо правильно рассчитать количество покрытия. Для этого нужно измерить длину одного ската и его ширину. Ширину свеса делят на полезную ширину листа профиля (за вычетом 5-10 см на нахлесты). Таким образом, получают необходимое количество листов для одного ската при условии, если его длина не превышает 6 м. Если же скат больше, то к полученному значению прибавляют то количество %, на которое длина ската превышает 6-метровое значение. В этом случае крепление металлочерепицы будет проводиться в два горизонтальных ряда.

Монтаж обрешетки по металлочерепичную кровлю

Устройство кровли из металлочерепицы требует качественного и точного монтажа обрешетки под нее. Поскольку каркас является основным скелетом, способствующим долговечности и прочности кровли. Чтобы устройство крыши под металлочерепицу прошло правильно, действовать нужно таким образом пошагово:

• Сначала по краям стропильных ног крыши монтируют свесы карниза. Они являются основным элементом в обрешетке, поскольку будут принимать на себя основную (фиксирующую) нагрузку от всего покрытия. Свес делают из доски сечением 100х50 мм. Его прибивают по краю стропильных ног.
• Теперь по всей крыше настилают гидроизоляционный материал (мембранное покрытие). При этом если устройство крыши из металлочерепицы проходит по сложной конструкции (вальмовая крыша), то гидроизоляцию сначала настилают на ендовы, а затем раскатывают горизонтальные рулоны покрытия по всем скатам. Стыки проклеивают гидроизоляционной лентой СП1.
• Как только гидроизоляция настелена, приступают к фиксации контробрешетки. Для ее монтажа применяют брус сечением 5х5 см. Все бруски набивают строго по стропильным ногам. Получившееся между свесом и контробрешеточным брусом расстояние закрывают специальной вентиляционной сеткой, которая предотвратит проникновение птиц в подкровельное пространство.
• На смонтированные брусья контробрешетки устанавливают держатели для системы водостока. Каждый из них должен быть изогнут с помощью гиба так, чтобы водосток формировал уклон 3 мм на каждый погонный его метр.
• Затем набиваем по карнизу брус, который будет несколько выше досок основной обрешетки. Такой элемент будет выступать фиксацией для нижнего профиля металлочерепицы.
• По фронтонам проводится установка планки с нанесенной заранее разметкой. Разметка должна иметь шаг наметин, равный высоте каждой черепички на листе профиля. На наметинах должны быть вбиты гвозди для контрольного шнура. При этом важно, чтобы разметка имела выступ на 5-7 см для свеса кровли на треть ширины водосточного канала. Такой монтаж своими руками будет точным.
• По установленным брусьям разметки на фронтонах натягивают контрольный шнур. И уже по нему набивают доски контробрешетки сечением 32х100 мм. Делается проверка ровности обрешетки уровнем.
• Далее демонтируют брус-разметку и набивают по фронтонам ветровую доску. Она должна несколько возвышаться над досками основной обрешетки и в итоге стать вровень с уложенной металлочерепицей.
• Осталось установить капельник и закрепить заранее собранную водосточную систему.

Важно: перед монтажом обрешетки все деревянные элементы необходимо обязательно обработать антисептиками и антипиренами для предотвращения гниения.

Совет: в местах примыкания металлочерпиицы к трубам, в ендовах и по краю ветровой доски желательно делать сплошную обрешетку.

Резка и подготовка листов покрытия

Если вы не знаете, как сделать крышу из металлочерепицы и при этом хотите провести монтаж металлочерепицы своими руками, то в первую очередь нужно понять, как заготавливают фрагменты кровли. В первую очередь нужно усвоить, что в большинстве случаев длины одного листа покрытия хватает на всю длину свеса. То есть здесь придется укладывать кровлю из металлической черепицы исключительно вертикальными рядами. Если же есть необходимость резать материал, то это делают специальными электроножницами, но никак не болгаркой. При работе алмазным диском лист профиля будет сильно нагреваться, что приведет к порче полимерного защитного покрытия на несколько см вниз от места реза. А при его отслаивании лист металлочерепицы будет подвергаться коррозии. Кроме того, искры от режущего инструмента могут повредить полимер на остальной площади листа. Поэтому такая технология кровли неправильная.

Стоит знать, что вес кровли равен всего 4-4,5 кг/м2. А потому технология устройства кровли из металлочерепицы позволяет поднимать на крышу покрытие в количестве нескольких листов одновременно. Их укладывают стопкой и поднимают на крышу по установленным от земли вверх брусьям-рельсам.

Важно: если вы хотите перекрыть крышу металлочерепицей своими руками, то помните, что работать в ветреную погоду запрещено, поскольку лист кровли обладает большой парусностью. Такая неверная установка профиля может повлечь как травму мастера, так и порчу кровли. Следует соблюдать это принцип руководства, чтобы покрывать крышу безопасно.

Укладка металлочерпичной кровли

Важно: тем, кто не знает, как положить металлочерепицу своими руками инструкция, стоит знать, что перед началом монтажа кровли крышу нужно заземлить. Поскольку металлический профиль очень хорошо проводит ток.

Совет: если проводится устройство металлочерепицы по шатровой крыше дома, то монтаж профиля начинают с верхнего пика ската по обе его стороны. В остальных случаях крыша из металлочерепицы кладется снизу, справа налево по принципу укладки стандартного шифера. Такое покрытие крышибудет прочным.

• Пошаговая инструкция гласит о том, что первый лист покрытия укладывают встык с ветровой планкой и опорным карнизным брусом. Прихватив лист саморезами в двух-трех местах, его тщательно выравнивают по уровню. И уже затем плотно фиксируют крепежами. На 1 м2 кровли должно приходиться 6-8 саморезов с плотными резиновыми шайбами. При этом по краям обрешетки профиль крепят через каждую волну.
• При стыковке листов по вертикали нужно следить, чтобы капельные канавки накрывались нахлестом следующего соседнего профиля.
• Все саморезы нужно вкручивать с помощью шуруповерта на малых оборотах патрона.

Монтаж металлочерепицы в ендове

Если не знаете, как перекрыть крыши металлочерепицей своими руками на сложных конфигурациях, покрыть ломаную крышу дома, то класть покрытие нужно с ендова. Собирается этот элемент крыши так:

• По двум сторонам от ендовы набивают брус с отступом от угла 10-15 см.
• На брус набивают пластиковые планки ендовы с нахлестом. Все стыки герметизируют лентой. Такая технология покрытия крыши металлочерепицей будет правильной.
• И только после этого настилают металлочерепицу. По окончании работ ендовы, как правило, закрывают декоративными планками в цвет покрытия. Их уложите также с нахлестом, снизу вверх.

Совет: теперь вы знаете, как правильно покрыть крышу металлочерепицей. Однако самостоятельно с работой вам не справиться. Хотя бы для ускорения работ по покрытиюкрыши из металлочерепицы своимирукамивоспользуйтесь чьей-то помощью.

Понравилась статья? Поделиться с друзьями:

Источники: http://vseokrovle.com/metallocherepica/28-ustrojstvo-kryshi-iz-metallocherepicy.html, http://roof-project.com/metallocherepica/mch-ustrojstvo-endovy.html, http://build-experts.ru/krysha-iz-metallocherepicy/

Монтаж ендовы при кровле металлочерепицей

Содержание:

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.

Основным назначением ендовы можно назвать следующее:

• Образование правильного угла между смежными скатами.
• Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
• Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

• Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
• Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
• Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

• Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
• Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие детали должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

• В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
• Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
• Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
• Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
• В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

kryshadoma.com

Монтаж ендовы металлочерепицы своими руками

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

• Собственно металлочерепица
• Планки: кровельные, торцевые, коньковые
• Уплотнительные шайбы, саморезы
• Направляющая доска
• Доска обрезная
• Гидроизоляция
• Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

• Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
• Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
• Дрель
• Молоток средних размеров
• Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
• Мел или что-то, чем можно поставить отметку
• Стремянка
• Страховочные тросы (веревки)
• Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

• Переплетённой
• Закрытой
• Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Далее

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

megabeaver.ru

Как самому установить ендова на крышу из металлочерепицы

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Оглавление:

1. Особенности разжелобка
2. Способы оформления
3. Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

stroitel-list.ru

Устройство ендовы крыши из металлочерепицы: фото и видео

Основным назначением любой крыши является защита не только внутреннего пространства от воздействия окружающей среды, но и внешних стен строения. С другой стороны, каждый владелец частного дома или дачи, желает выделиться из общей массы и придать своей крыше архитектурную уникальность. Этого можно достичь, не только использовав оригинальный материал для кровли, а также применив особую внутреннюю конструкцию крыши. На красоту и эстетическую привлекательность претендуют сложные по геометрическому исполнению конструкции, которые имеют большое число стыков, примыканий и различных архитектурных включений. Такая совокупность элементов позволяет получить внутренний угол между двумя плоскостями, образующими крышу. Он примыкает к скатам и называется ендова (разжелобок) крыши. Обычно такой конструктивный элемент имеет место на кровлях покрытых металлочерепицей. Для того чтобы правильно осуществить создание такого кровельного пирога, необходимо разобрать устройство ендовы крыши из металлочерепицы.

Оглавление:

Каким разжелобок может быть

Ендова крыши бывает двух видов:

• Нижняя – имеет монтажные подгибы по краям, что позволяет предотвратить проникновение воды или ее перелив под кровлю.
• Верхняя – также как и нижняя, защищает стык от попадания влаги в подкровельный уровень, но ее главным отличием является способ монтажа. Верхняя ендова крепится поверх листов металлочерепицы и тем самым скрывает внутренние стыки листового материала.

Также эта сложная конструктивная деталь подразделяется по видам:

• открытые;
• закрытые;
• переплетенные.

Особенностью открытой ендовы является самоочищающееся строение – вода, снег и прочие осадки под собственным весом стекают вниз. Как видно из названия, переплетенная ендова отличается от закрытой, способом укладки кровельного материла. Крыша с крутыми скатами требует закрытой ендовы, с перекрученными панелями – переплетенного настила.

Обратите внимание! Единственным недостатком закрытой и переплетенной ендовы крыши является необходимость в дополнительном слое гидроизоляции, открытая ендова – не требует подобных затрат.

Конструкция крыши: что учитывается при проектировании

Прежде, чем осуществить монтаж ендовы при кровле металлочерепицей, необходимо определиться с материалом, геометрическим исполнением и местами под ендову (внутренние углы). Далее необходимо создать обрешетку. Причем, ее конфигурация под металлочерепицу отличается от каркаса, например, под шифер.

Несмотря на заявленную производителем универсальность в эксплуатации и стойкость к природным явлениям, металлочерепицу необходимо надежно закрепить на стропильной системе. Она не должна «играть», поскольку при перепадах температур металл увеличивается/уменьшается в объеме, а при плохой фиксации, это может привести к деформации кровли. В связи с этим обрешетка крыши под металлочерепицу должна иметь минимальный шаг. Кроме прочего, это исключит появление глухих звуков при выпадении таких осадков, как град, или при падении на крышу плодов от рядом растущего дерева (орех, яблоко и др.)

Чаще всего используют открытый тип ендовы под металлочерепицу, в таком случае кровля строится в такой последовательности:

• гидроизоляция крыши – можно использовать плотный полиэтилен, рубероид, стеклоткань или полиэстеровый гидроизолят;
• монтаж направляющих под ендову – доски укладываются в местах внутренних углов, и тем самым подготавливают их для следующего этапа;
• создание ендовы – процесс осуществляется снизу вверху, таким образом, чтобы каждый верхний лист ложился внахлест на нижний;
• настил металлочерепицы.

Рассмотрим два последних пункта подробнее.

Создание ендовы

Ендова для металлочерепицы в основном выполняется из металлических листов, например, оцинкованной стали. Она станет отличным решением, которое значительно увеличит срок службы всей крышной конструкции.

Ендова состоит из двух уровней:

• нижняя укладывается в местах с отрицательными углами и до настила основной массы кровли;
• верхняя, в свою очередь, после завершения кровельных работ.

Настил, на который желобок ендовы укладывается, монтируется до набивки стропил и обрешетки. После чего края обрешетки фиксируются на настиле. Для устройства деревянного настила для ендовы используют доску, обработанную антисептическим раствором. Ширина ее должны быть более 300 мм, а толщина соответствовать толщине контрольной обрешетки. Скрепление досок между собой выполняется только с использованием стропильных ног. Далее необходимо согнуть края желобка под углом 90 градусов и спрофилировать по форме бруса.

Важно! Выполнять формирование ендовы нужно с крайней осторожностью, желательно с первого раза подогнуть кромки и выполнить профилирование. В противном случае, многократное изгибание «оцинковки» приведет к ее повреждению, что влечет за собой списание желобка на лом.

На следующем этапе необходимо согнуть желобок по его центральной оси на угол больший, чем угол ендовы. Для этого подойдет любой подручный инструмент, так что лишние затраты не потребуются. Процесс укладки желобка начинается внизу и заканчивается вверху. После того как материал уложен и прежде чем его закрепить нужно подрезать его по нужным размерам, отступив при этом около 4 см. Этим будет предусмотрено место для крепления водосточного желоба. Для надежной фиксации краев необходимо создать напуск свеса до 100 мм, а отбортовка в этом месте полностью загибается внутрь. Крепления желобка к настилу осуществляется скобами или маленькими гвоздями (2,8 х 25 мм). Во избежание продольного или поперечного смещения, желобок прибивается таким образом, чтобы крепежный элемент отступал от его краев не более, чем на 20 мм. Следующий лист желобка выполняется внахлест не менее 100 мм с совмещением поперечных ребер.

Обратите внимание! Сегодня на рынке строительного материалов можно найти любой инструмент и материал. Таким образом, при монтаже желобков под ендову можно использовать специальную самоклеющаяся ленту, которая пропитана особым влагоотводящим раствором. Такая лента надежно сцепляет края желобка с настилом и предотвращает проникновение мусора и пыли под черепицу.

Крепление верхнего слоя ендовы происходит аналогично нижнему, но основанием в данном случае уже выступает металлочерепица. Фиксация в свою очередь осуществляется специальными прорезиненными саморезами. Установка ендовы под металлочерепицу не является конечной процедурой. Завершающим этапом выступает настил металлической кровли.

Что нужно знать про металлочерепицу

Как и любой строительный материал металлочерепица имеет свои плюсы и минусы. Потому прежде, чем начать монтаж ендовы при кровле металлочерепицей, потребителю стоит выяснить основные эксплуатационные свойства данного материала.

Достоинства

• Универсальность в использовании. Податливость в обработке позволяет настилать металлочерепицу на крыши любой геометрической сложности.
• Широкий выбор цветов и их оттенков, позволяет сочетать металлическую черепицу с любым видом ландшафтного дизайна.
• Простота в использовании. Этот стройматериал не требует особого ухода, он стойко переносит высокие и низкие температуры, что позволяет перестилать крышу в любое время года.
• Доступная цена. За внешней элегантностью и эстетической привлекательность материала скрывается невысокая стоимость относительно своих более дорогих аналогов.

Недостатки

• При обустройстве «сложных» крыш отход материала значительно увеличивается. Сократить ее можно только точными расчетами и раскройкой, что позволит по максимуму использовать полезную площадь каждого листа.
• Низкая звукоизоляция – для нивелирования требуется проведение дополнительных манипуляций. При правильном монтаже шумоизолирующей подложки звуки дождя или града не будут проникать в дом, а потому уютная атмосфера нарушена не будет.
• Самоочистка. Это свойство в отдельных случаях является большим плюсом. С другой стороны, когда в доме проживают дети, любящие поиграть со снегом, лучше обезопасить их от самопроизвольного схода снежного слоя с крыши. Придется устанавливать специальные снегозадерживатели, а это, опять же, дополнительные расходы.

Монтаж металлочерепицы

При настиле этого материала на классическую двускатную крышу отход составляет около 5 %, но при обустройстве крыши, где предусмотрена многократная установка ендовы под металлочерепицу отходы увеличиваются до 35 %. Процесс укладки начинается справа налево и снизу вверх, и тем самым образуется своеобразный прямоугольник.

Фиксация листов металлочерепицы осуществляется за счет применения специальных оцинкованных саморезов, имеющих резиновые прокладочные шайбы, которые не дадут в будущем «прикиснуть» шляпке к поверхности материала. Кроме того, резиновая прокладка исключает возможность повреждения шляпкой самореза листа, а это предотвращает появление очагов, губительной для железа, коррозии. Плюс к этому, правильно подобранная крепежная фурнитура, плотно фиксирует материал на стропилах и не дает ему деформироваться при резких температурных перепадах.

Важный практический совет: безопасность

Ендова для металлочерепицы, как и сам кровельный материал, подвержены большому риску воздействия электрических разрядов. Даже если соблюсти все правила безопасности и рядом с домом соорудить громоотвод, который будет выше чем дом, то это все равно не застрахует крышу от попадания в нее молнии. В связи с этим, профессионалы строительной отрасли настоятельно рекомендуют создать молниезащитную конструкцию. Крыша, оборудованная таким устройством максимально защищена от грозы. Громоотвод для металлочерепицы имеет классическую конструкцию:

• молниеприемник;
• токоотвод;
• заземление.

Разряд молнии, притянутый молниеприемником проходит по токоотводу к заземлению, а от него в землю. А для того, чтобы обезопасить электрическую аппаратуру в доме от перегорания, желательно на доме установить разрядники, которые берут всю нагрузку на себя. В любом случае главное помнить, что любое строительное мероприятие требует трезвого подхода и размеренной кропотливой работы.

ofacade.ru

Порядок и схема монтажа металлочерепицы – пошаговая инструкция

Содержание:

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

• Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
• Шуруповертом с возможностью регулировать скорость оборотов.
• Рулетка.
• Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
• Фломастером для разметки.
• Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
2. Карнизную и торцевую планки.
3. Ендовы внутреннего и наружного типа.
4. Разжелобки, планки примыканий.
5. Уплотнитель для ендовы металлочерепицы.
6. Вентиляционные трубы и выходы.
7. Выходы под антенны.
8. Переходник для дымоходной трубы.
9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа — схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.

В процессе монтажа покрытия предстоит сделать следующее:

1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
3. Подшить кровельный карниз.
4. Уложить гидроизоляционный слой и обустроить контробрешетку.
5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
6. Установить карнизную планку.
7. Зафиксировать внутренние ендовы и фартуки.
8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
9. Смонтировать коньковую и торцевую планки.
10. Установить наружные ендовы, фартуки, внешние планки примыканий.
11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
12. Установить водосточные элементы.
13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

 На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

Речь идет о таких местах:

• Пересечение ската с внутренними углами.
• Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
• Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.

Порядок монтажа:

1. Подбирается подходящая по размеру планка примыкания.
2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
4. Штробы заполняют силиконовым герметиком.
5. В него погружают конец планки: для ее крепления используются саморезы.
6. По периметру дымоход оснащается внутренним фартуком.
7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы — инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно.  Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»).  Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

Устройство ендовы крыши из металлочерепицы: монтаж

Тяготы и невзгоды ендовы

1. Установить её прочно и безопасно.
2. Дать ей возможность дышать.
3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

Свежее дыхание ендовы

Ендовые планки

Пошаговая инструкция

1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
2. Выполнить устройство сплошного настила из досок.
3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.

8. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.
9. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.
10. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
11. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.

При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет.

Уход за ендовой

1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.
3. Бережно очищать кровлю от чрезмерного скопления снега.

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила

Монтаж подкровельных комплектующих элементов для кровель из металлочерепицы и профнастила
До монтажа профилированных листов устанавливают карнизные план­ки и специальные внутренние ендовы в места схождения скатов под вну­тренним углом. Обрешетка здесь должна быть сплошной.
Монтаж ендовы нижней
рис. 1	Для устройства нижней ендовы необходимы полосы оцинкованного же­леза шириной 300 мм, отформованные в центре. Сначала нужно сделать перегиб посередине листа, а затем отогнуть края. Гребень будет работать как отражатель, который не позволит воде попасть с одного ската на другой, а фальцы направят воду к водосточному желобу. Стороны ендовы нужно уложить с напуском 150-200 мм и прикрепить с помощью загнутых гвоздей, вбитых в стропила по кромкам. Затем, в процессе монтажа кровли, поверх краев внутренней ендовы укладываются листы металлочерепицы. Их не нужно полностью соединять на стыках: в ендове нельзя допускать засоров из листьев и мусора. Зазор между кровельными листами и краями ендовы желательно герметизировать специальными поролоновыми уплотнителями. Затем поверх листов покрытия будет установлена декоративная внешняя ендова.       При монтаже ендов, примыканий, проходных элементов неизбежна об­резка листов. Для этого используют электролобзик, дисковую пилу с твер­досплавными зубьями или ножовку по металлу. Обратите внимание: нельзя использовать шлифмашины с абразивными кругами, так как они нарушают структуру металла, полимерное покрытие, прожигают его, вызывая корро­зию. В случае использования такого вида инструмента необходимо обра­ботать края срезов антикоррозийной краской по металлу в тон стали. Не­обходимо так же удалить с покрытия листа опилки, остающиеся после резки (рис. 1).
Монтаж планки капельной
	Монтаж осуществляется на карнизный свес поверх сплошной обрешет­ки (рис. 2).
Монтаж нижней планки примыкания
рис. 3	Для защиты стропильной системы от влаги, попадающей через раз­личные отверстия в кровле, необходимо применять специальные планки примыкания или гладкий лист. Вокруг печной или каминной трубы делает­ся воротник из кровельной стали, причем со стороны конька стальной лист подводится под кровлю, а со стороны карниза — поверх кровли, образуя фартук.     Установку нижних планок примыкания начинают с нижней стенки трубы. Её подрезают под нужный размер, а затем закрепляют с помощью само-резов, после этого планку монтируют на боковые и верхнюю стенки трубы. Под нижнюю планку подводится гладкий лист (галстук), с помощью которо­го отводится вода со ската. Его направляют в ендову или в карниз. По краю фартука необходимо сделать бортик с помощью плоскогубцев и молотка.      У самой трубы лист подводится под кирпичную кладку. В целях противо­пожарной безопасности обрешетка и кровельное покрытие не должны до­ходить до трубы на 140 мм, а все деревянные элементы — на 400-500 мм (рис. 3).
Монтаж кровельных покрытий
рис. 4 рис. 5 рис. 6	1.Рекомендуется выполнять монтаж металлочерепицы в обуви с мягкой подошвой, чтобы избежать повреждения защитно-декоративного покрытия. 2.Перед тем, как приступать к монтажу металлочерепицы на прямоу­гольных скатах, целесообразно проверить стропильную систему на прямоугольность. Если диагонали ската не равны — необходимо выровнять его дополнительными проставками под фронтонные (ветровые) доски (рис. 4, 5). 3.Прежде чем переходить к расчетам материалов, нужно получить точ­ные размеры кровли. Вся продукция АО «Профсталь» изготавливается согласно предоставленным заказчиком размерам, поэтому если размеры приблизительные, то и расчеты материалов будут также приблизительны­ми, отсюда — остатки или нехватка материала. Необходимые параметры для расчета потребности кровельных материалов приведены в рис. 6. 4.Следует обратить пристальное внимание на раскрой материалов. Если образовалась нехватка листов одного размера и излишек листов дру­гого размера, значит, монтажник не уделил достаточно внимания чертежам раскладки листов металлочерепицы или профнастила по скатам. Эта ошиб­ка довольно распространенная, поэтому нужно строго следовать рекомен­дациям по раскладке листов кровельного материала. К этой же группе оши­бок относится и пренебрежение аксессуарами для кровли.
Монтаж металлочерепицы
рис. 7        рис. 8 рис. 9	Листы металлочерепицы «Супермонтеррей Люкс» укладывают с нахле­стом один на другой. На двускатной кровле монтаж начинают, как правило, с торца — справа налево, т.к. капиллярная канавка на листе расположена слева (рис. 7). Это связано с тем, что капиллярная канавка должна закры­ваться соседним листом (предназначение канавки — предотвращать капил­лярный подъем воды под краем профиля и отводить ее к карнизу).       На вальмовой кровле листы крепят обычно от самой высокой точки ска­та по обе стороны. Кровля будет смотреться как единое целое, а не как отдельные фрагменты, если боковая линия листа будет перпендикулярна линии карниза.         Листы крепятся к обрешетке с помощью специальных саморезов из оцинкованной стали, имеющих уплотнительные прокладки из EPDM (не из обычной резины). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход — 6-8 штук на кв. м. (рис. 9). Система расположения само-резов бывает различной (например, в шахматном порядке через одну вол­ну) (рис. 8).
Монтаж профнастила
рис. 10         рис. 11 рис. 12	В отличие от металлочерепицы, профнастил монтируется как с правого, так и с левого края от фронтона. Боковой нахлёст обычно выполняют в раз­мере половины волны профиля. У пологих крыш (с уклоном не менее 14°) -с перехлёстом в 2 волны. Между собой листы стягиваются саморезами в верх волны с шагом 200-300 мм или заклёпками с шагом 200 мм. Верх край­ней волны профнастила более узкий, чем все остальные волны листа, и именно этот край должен находиться под волной соседнего листа при пере­хлёсте (рис. 11).       Профнастил не нужно подгонять по рисунку волны и практически все об­резки с косыми срезами на вальмовых (четырёхскатных) и других сложных кровлях можно перевернуть и применить на углы скатов. Если скат слишком длинный и его необходимо собрать из двух и более листов, то в этом случае в длину листы перехлёстываются не менее чем на 250 мм. При уклоне ската менее 14° продольный перехлёст должен составить не менее 500 мм (рис. 10). Саморезы ввинчиваются в верхний или нижний прогиб волны листа, средний расход — 6-8 штук на кв. м. Система расположения саморезов бывает различной (рис. 12).
Монтаж конька
рис. 13	Конек устанавливается после монтажа кровельного материала, когда все листы закреплены. Рекомендуемый перехлёст при монтаже конька со­ставляет 100 мм. Полка конька выбирается в зависимости от длины и кру­тизны уклона ската. Так, например, при длине ската более 6 м рекоменду­ется выбирать конёк большой полкой 300 мм (КБ.300). Если скат меньше 6 метров — достаточно применить конёк малый полкой 195 мм (КМ.195), либо, при монтаже кровли из металлочерепицы, конёк штампованный (КШ,160).       Внимание! Конёк штампованный можно применять только в том случае, если коньковый угол кровли от 135° до 100° (на развернутые кровли). Если кровля остроугольная (круче 100° в верхней точке), применять штампован­ный конек не рекомендуется (рис. 13).
Монтаж ендовы верхней
рис. 14	Ендова верхняя (декоративная) монтируется на внутренний стык ска­тов, поверх листов кровельного материала для придания стыку аккуратно­го вида. Ее монтируют так же, как и остальные комплектующие элементы кровли — с перехлёстом 100 мм, прикручивают поверх волны кровельного материала, насквозь, к обрешётке, кровельными саморезами. Длина само-реза должна учитывать толщину обрешетки и высоту волны металлочерепи­цы или профнастила (рис. 14).
Монтаж планок торцевых
рис. 15	Торцевые (ветровые) планки монтируются на торцах кровли со стороны фронтона. Они служат как облицовка краёв кровли, закрывают край кро­вельного материала, а также торцы обрешётки и края материала, которым подшивают карнизный свес. Планки крепят кровельными саморезами с ша­гом 400-500 мм и перехлёстом в 100 мм. Ширина торцевой планки должна быть выше обрешётки на высоту волны кровельного материала (рис. 15).
Монтаж верхних планок примыкания
рис. 16	Верхние планки примыкания служат для герметизации стыков кровель­ного материала с различными выступающими элементами кровли (башен­ки, трубы печные), а также стыков стены со скатом, придавая всем стыкам кровли законченный и аккуратный вид. Они монтируются поверх кровель­ного материала, с перехлестом в 100 мм, кровельными саморезами шагом 300 мм. У трубы верхняя планка примыкания верхней кромкой крепится не­посредственно к стенкам трубы, а нижней кромкой спускается фартуком на кровлю (рис. 16).

Правила монтажа металлочерепицы Grand Line Kvinta Uno на стыках скатов и обход препятствий

1. Главная
2. Инструкции
3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
4. Правила монтажа на стыках скатов и обход препятствий

Монтаж на стыках скатов

Устройство ендовы, проходящей по всей длине ската

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.

Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.

При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните вовнутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.

Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеющийся универсальный уплотнитель или ПСУЛ.

Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.

Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание! Для монтажа верхней планки ендовы используйте саморезы 5,5х19 (4.8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Смонтируйте на карниз слухового окна карнизную планку.

Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.

Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Допускается слегка подрихтовать край ендовы и лист металлочерепицы киянкой для более плотного прилегания.

Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.

Нижнюю планку обрежьте по линии карниза и выхода на скат.

Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.

Боковое примыкание металлочерепицы к стене

Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.

Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание! Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.

Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.

Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.

Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.

Верхнее примыкание металлочерепицы к стене

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.

Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

Убедитесь в надежном монтаже гидроизоляции в местах изломов. Доски обрешетки в месте излома должны быть максимально приближены друг к другу.

Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.

Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку. При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания. Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.

Обход препятствий

Обвод трубы шириной менее 80 см

Выведете гидроизоляцию на 150 мм на трубу и приклейте к трубе односторонней соединительной лентой.

Обрежьте примыкающие к трубе листы немного выше трубы так, чтобы расстояние до трубы было не менее 150 мм, и рез находился над ступенью металлочерепицы. Оставшиеся части листов используются для продолжения монтажа с добавлением одномодульных листов.

Подготовьте верхний, нижний и боковые элементы из планки примыкания или из плоского листа. Между элементами обвода и металлочерепицей смонтируйте универсальный уплотнитель или ПСУЛ.

Нижнюю часть фартука подведите к трубе и зафиксируйте саморезами. Боковые части фартука смонтируйте поверх нижней планки и зафиксируйте саморезами.

Стыковка боковых частей к нижней части фартука выполняется одинарным фальцем.

Для более плотного примыкания придайте необходимую форму той части планки, которая накрывается металлочерепицей.

Верхние части стыков фартука загните киянкой к трубе как показано на рисунке.

Листы металлочерепицы смонтируйте поверх верхней горизонтальной части фартука.

По верхней вертикальной части фартука смонтируйте планку примыкания внакладку или планку примыкания в штробу, аналогично примыканию к стене.

Внимание! Вставлять верхний элемент обхода трубы в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Обвод трубы шириной более 80 см

Для такой трубы потребуется два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая скаты можно сделать из плоского листа.

Обвод трубы, расположенной рядом с коньком и на коньке

Если труба находится недалеко от конька, верхняя планка может быть заведена под конек. В этом случае обрезать сверху примыкающие к трубе листы не требуется.

Подготовьте верхнюю планку фартука так, чтобы размер ее полки позволял ей зайти под конек на 8-10 см. Для ее изготовления используйте плоский лист, соответствующих размеров.

Верхняя планка накладывается на листы металлочерепицы, установленные до конька, фиксируется кровельными саморезами и стыкуется с боковыми частями фартука как описано выше.

Если труба расположена непосредственно на коньке готовится два нижних и четыре боковых элемента. На коньке боковые элементы стыкуются с перехлестом.

Монтаж снегозадержателей

Используйте трубчатые снегозадержатели. Для металлочерепицы они наиболее эффективны и надежны.

Подробные рекомендации по установке описаны в прилагаемых инструкциях.

Снегозадержатели устанавливайте в линию, параллельно карнизу, на уровне несущей стены. А так же над мансардными окнами, печными и вентиляционными трубами.

Обратите особое внимание на расчет необходимого количества рядов снегозадержания в зависимости от параметров кровли и вашего снегового района.

Кронштейны крепите строго в низ волны, под ступенькой (основное место крепления листов) к штатным доскам шаговой обрешетки, усиленным дополнительными досками в соответствии с приведенным рисунком.

Трубы снегозадержателя можно обрезать с помощью электролобзика или ножовки по металлу.

Монтаж мансардных окон

Правила монтажа мансардных окон подробно описаны в инструкциях производителей.

Листы, примыкающие к окну обрезаются так, чтобы нижняя часть листов не доходила до окна на 60-100 мм. Верхняя часть обрезается так, чтобы сделать замковое соединение с нижней частью и обрезанные края должны нависать над желобком оклада не доходя до оконной рамы на 20-50 мм.

Обрезанный край металлочерепицы сверху и по бокам окна можно закрыть Мансардной планкой.

Внимание! Вставлять фартук оклада мансардного окна в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Кровельная вентиляция и проходки

Монтаж вентиляционных элементов и проходок производится строго по рекомендациям производителей.

Особое внимание необходимо уделить проходу труб через кровельный пирог. Проход через пароизоляцию герметично проклеивается специальным скотчем.

Для прохода через гидроизоляцию используйте уплотнитель гидрозатвора в комплекте проходного элемента. Если такой элемент отсутствует, проход можно выполнить с помощью обрезков мембраны и соединительной ленты.

Для случаев, когда выход расположен рядом с коньком можно использовать следующую схему установки:

• Подготовьте площадку из плоского листа, ширина которой накрывает 3 волны, а длина позволяет завести ее под конек от ступени, ближайшей к месту выхода трубы.
• На площадке устанавливается стандартный проходной элемент для плоских кровельных материалов (например Vilpe Classic).
• Между площадкой и металлочерепицей необходимо проложить ПСУЛ или универсальный уплотнитель.

1. Главная
2. Инструкции
3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
4. Правила монтажа на стыках скатов и обход препятствий

особенности, инструкции по обустройству и советы по эксплуатации Устройство ендовы под металлочерепицу

Многие считают, что кровля состоит из пары балок, досок и гвоздей, но это не так, конструкция очень сложная с множеством деталей и креплений. Предлагаем рассмотреть, что такое ендова крыши, а так же, как её сделать своими руками.

Что такое ендова

Ендова крыши — это желоба, которые используются для облегчения стоков воды, где два участка наклонной плоскости (стыки кровли) встречаются на крыше. Желоба на старых домах чаще всего выполнены из гофрокартона, т.к. шифер очень плохо поддается изгибам и установке для создания внутреннего угла, иногда домашние умельцы гнули жесть или алюминий, которые известны своими качествами прочности.

Фото — Ендова

Данная конструкция является обязательной для здания со многощипцовой кровлей. Кровли с ярко выраженными скатами отлично сами справляются с этой необходимостью, но если на крыше есть несколько соединений, или полый угол задерживает на поверхности воду, нужно использовать данную технологию для продления долговечности конструкции.

Преимущества использования ендовы:

1. Шиферные элементы очень страдают от влияния дождевых вод, материал разрушается, крошится, если не организовать стоки, то кровля сломается и начнет протекать быстрее условленного срока;
2. Конструкция повышает безопасность во время сильных снегопадов и дождя, снег падает небольшими пластами. Не задерживаясь и не леденея, вода льется равномерным потоком;
3. Установка ендовы не занимает много времени и сил, особенно если работать в несколько рук;
4. Скат желательно соединить с водосточной системой кровли. Это поможет улучшить работу ендовы.

Видео: устройство и монтаж ендовы

Строительство ендовы

Конструкция ендовы крыши достаточно проста в установке. Предлагаем рассмотреть план стропил для двухскатной крыши с ендовами, пошаговое строение:

1. Приставьте к кровле высокую устойчивую лестницу, желательно, чтобы её поддерживали на земле. После расчистите место работы при помощи кисти, щетки или влажной тряпки;
2. Устройство ендовы крыши из металлочерепицы требует точного измерения размеров. Типичный сгиб желоба должен быть приблизительно 14 см в ширину;
3. Начинаем сверху, нужно зайти под конек и снимать черепицу или кровельный профнастил. Удалить 15 сантиметров черепицы на каждой стороне ската (там, где будет располагаться ендова), оптимальная длина удаления – 20-30 сантиметров. Чтобы быстрее выполнить демонтаж, нужно под гвозди вставлять планку. Поддевать ею, а после вытягивать крепежные элементы гвоздодерами или плоскогубцами.

Технология монтажа

Соединение материалов

Основные правила установки ендовы на крышу – это работать специальными инструментами. Желательно купить гвозди 100-200, строительные шурупы, подкладки под головки. Мы не рекомендуем использовать для строения желобов металлопластик или поливинилхлорид. Эти материалы недолговечны. Сборка таких стоков, конечно же, осуществляется быстрее, но ремонт обходится дороже, кроме того в таком случае Вы не застрахованы от возможных неприятностей:

1. Перелом центральной части ендовы, как самого нагруженного участка;
2. Трещина по всей длине желоба;
3. Отлом верхней части (на корню).

Нужно знать, как правильно осуществляется заделка внутренних углов желобов. Чтобы все сделать правильно, необходимо отгибать листы по направлению кровле, но действовать очень осторожно, чтобы не отломать их. Разжеблок кровли в таком случае соединяется со стыком. Не нужно частить, так Вы уменьшаете опорные функции покрытия.

Ендова для крыши – это обязательное сооружение практически для каждого дома, Вы можете купить готовые конструкции или материалы для индивидуальной стройки в любом строительном гипермаркете либо на рынке.

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Основным назначением любой крыши является защита не только внутреннего пространства от воздействия окружающей среды, но и внешних стен строения. С другой стороны, каждый владелец частного дома или дачи, желает выделиться из общей массы и придать своей крыше архитектурную уникальность. Этого можно достичь, не только использовав оригинальный материал для кровли, а также применив особую внутреннюю конструкцию крыши. На красоту и эстетическую привлекательность претендуют сложные по геометрическому исполнению конструкции, которые имеют большое число стыков, примыканий и различных архитектурных включений. Такая совокупность элементов позволяет получить внутренний угол между двумя плоскостями, образующими крышу. Он примыкает к скатам и называется ендова (разжелобок) крыши. Обычно такой конструктивный элемент имеет место на кровлях покрытых металлочерепицей. Для того чтобы правильно осуществить создание такого кровельного пирога, необходимо разобрать устройство ендовы крыши из металлочерепицы.

Каким разжелобок может быть

Ендова крыши бывает двух видов:

• Нижняя – имеет монтажные подгибы по краям, что позволяет предотвратить проникновение воды или ее перелив под кровлю.
• Верхняя – также как и нижняя, защищает стык от попадания влаги в подкровельный уровень, но ее главным отличием является способ монтажа. Верхняя ендова крепится поверх листов металлочерепицы и тем самым скрывает внутренние стыки листового материала.

Также эта сложная конструктивная деталь подразделяется по видам:

• открытые;
• закрытые;
• переплетенные.

Особенностью открытой ендовы является самоочищающееся строение – вода, снег и прочие осадки под собственным весом стекают вниз. Как видно из названия, переплетенная ендова отличается от закрытой, способом укладки кровельного материла. Крыша с крутыми скатами требует закрытой ендовы, с перекрученными панелями – переплетенного настила.

Обратите внимание! Единственным недостатком закрытой и переплетенной ендовы крыши является необходимость в дополнительном слое гидроизоляции, открытая ендова – не требует подобных затрат.

Конструкция крыши: что учитывается при проектировании

Прежде, чем осуществить монтаж ендовы при кровле металлочерепицей, необходимо определиться с материалом, геометрическим исполнением и местами под ендову (внутренние углы). Далее необходимо создать обрешетку. Причем, ее конфигурация под металлочерепицу отличается от каркаса, например, под шифер.

Несмотря на заявленную производителем универсальность в эксплуатации и стойкость к природным явлениям, металлочерепицу необходимо надежно закрепить на стропильной системе. Она не должна «играть», поскольку при перепадах температур металл увеличивается/уменьшается в объеме, а при плохой фиксации, это может привести к деформации кровли. В связи с этим обрешетка крыши под металлочерепицу должна иметь минимальный шаг. Кроме прочего, это исключит появление глухих звуков при выпадении таких осадков, как град, или при падении на крышу плодов от рядом растущего дерева (орех, яблоко и др.)

Чаще всего используют открытый тип ендовы под металлочерепицу, в таком случае кровля строится в такой последовательности:

• – можно использовать плотный полиэтилен, рубероид, стеклоткань или полиэстеровый гидроизолят;
• монтаж направляющих под ендову – доски укладываются в местах внутренних углов, и тем самым подготавливают их для следующего этапа;
• создание ендовы – процесс осуществляется снизу вверху, таким образом, чтобы каждый верхний лист ложился внахлест на нижний;
• настил металлочерепицы.

Рассмотрим два последних пункта подробнее.

Создание ендовы

Ендова для металлочерепицы в основном выполняется из металлических листов, например, оцинкованной стали. Она станет отличным решением, которое значительно увеличит срок службы всей крышной конструкции.

Ендова состоит из двух уровней:

• нижняя укладывается в местах с отрицательными углами и до настила основной массы кровли;
• верхняя, в свою очередь, после завершения кровельных работ.

Настил, на который желобок ендовы укладывается, монтируется до набивки стропил и обрешетки. После чего края обрешетки фиксируются на настиле. Для устройства деревянного настила для ендовы используют доску, обработанную антисептическим раствором. Ширина ее должны быть более 300 мм, а толщина соответствовать толщине контрольной обрешетки. Скрепление досок между собой выполняется только с использованием стропильных ног. Далее необходимо согнуть края желобка под углом 90 градусов и спрофилировать по форме бруса.

Важно! Выполнять формирование ендовы нужно с крайней осторожностью, желательно с первого раза подогнуть кромки и выполнить профилирование. В противном случае, многократное изгибание «оцинковки» приведет к ее повреждению, что влечет за собой списание желобка на лом.

На следующем этапе необходимо согнуть желобок по его центральной оси на угол больший, чем угол ендовы. Для этого подойдет любой подручный инструмент, так что лишние затраты не потребуются. Процесс укладки желобка начинается внизу и заканчивается вверху. После того как материал уложен и прежде чем его закрепить нужно подрезать его по нужным размерам, отступив при этом около 4 см. Этим будет предусмотрено место для крепления водосточного желоба. Для надежной фиксации краев необходимо создать напуск свеса до 100 мм, а отбортовка в этом месте полностью загибается внутрь. Крепления желобка к настилу осуществляется скобами или маленькими гвоздями (2,8 х 25 мм). Во избежание продольного или поперечного смещения, желобок прибивается таким образом, чтобы крепежный элемент отступал от его краев не более, чем на 20 мм. Следующий лист желобка выполняется внахлест не менее 100 мм с совмещением поперечных ребер.

Обратите внимание! Сегодня на рынке строительного материалов можно найти любой инструмент и материал. Таким образом, при монтаже желобков под ендову можно использовать специальную самоклеющаяся ленту, которая пропитана особым влагоотводящим раствором. Такая лента надежно сцепляет края желобка с настилом и предотвращает проникновение мусора и пыли под черепицу.

Крепление верхнего слоя ендовы происходит аналогично нижнему, но основанием в данном случае уже выступает металлочерепица. Фиксация в свою очередь осуществляется специальными прорезиненными саморезами. Установка ендовы под металлочерепицу не является конечной процедурой. Завершающим этапом выступает настил металлической кровли.

Что нужно знать про металлочерепицу

Как и любой строительный материал металлочерепица имеет свои плюсы и минусы. Потому прежде, чем начать монтаж ендовы при кровле металлочерепицей, потребителю стоит выяснить основные эксплуатационные свойства данного материала.

Достоинства

• Универсальность в использовании. Податливость в обработке позволяет настилать металлочерепицу на крыши любой геометрической сложности.
• Широкий выбор цветов и их оттенков, позволяет сочетать металлическую черепицу с любым видом ландшафтного дизайна.
• Простота в использовании. Этот стройматериал не требует особого ухода, он стойко переносит высокие и низкие температуры, что позволяет перестилать крышу в любое время года.
• Доступная цена. За внешней элегантностью и эстетической привлекательность материала скрывается невысокая стоимость относительно своих более дорогих аналогов.

Недостатки

• При обустройстве «сложных» крыш отход материала значительно увеличивается. Сократить ее можно только точными расчетами и раскройкой, что позволит по максимуму использовать полезную площадь каждого листа.
• Низкая звукоизоляция – для нивелирования требуется проведение дополнительных манипуляций. При правильном монтаже шумоизолирующей подложки звуки дождя или града не будут проникать в дом, а потому уютная атмосфера нарушена не будет.
• Самоочистка. Это свойство в отдельных случаях является большим плюсом. С другой стороны, когда в доме проживают дети, любящие поиграть со снегом, лучше обезопасить их от самопроизвольного схода снежного слоя с крыши. Придется устанавливать специальные снегозадерживатели, а это, опять же, дополнительные расходы.

Монтаж металлочерепицы

При настиле этого материала на классическую двускатную крышу отход составляет около 5 %, но при обустройстве крыши, где предусмотрена многократная установка ендовы под металлочерепицу отходы увеличиваются до 35 %. Процесс укладки начинается справа налево и снизу вверх, и тем самым образуется своеобразный прямоугольник.

Фиксация листов металлочерепицы осуществляется за счет применения специальных оцинкованных саморезов, имеющих резиновые прокладочные шайбы, которые не дадут в будущем «прикиснуть» шляпке к поверхности материала. Кроме того, резиновая прокладка исключает возможность повреждения шляпкой самореза листа, а это предотвращает появление очагов, губительной для железа, коррозии. Плюс к этому, правильно подобранная крепежная фурнитура, плотно фиксирует материал на стропилах и не дает ему деформироваться при резких температурных перепадах.

Ендова для металлочерепицы, как и сам кровельный материал, подвержены большому риску воздействия электрических разрядов. Даже если соблюсти все правила безопасности и рядом с домом , который будет выше чем дом, то это все равно не застрахует крышу от попадания в нее молнии. В связи с этим, профессионалы строительной отрасли настоятельно рекомендуют создать молниезащитную конструкцию. Крыша, оборудованная таким устройством максимально защищена от грозы. Громоотвод для металлочерепицы имеет классическую конструкцию:

• молниеприемник;
• токоотвод;
• заземление.

Разряд молнии, притянутый молниеприемником проходит по токоотводу к заземлению, а от него в землю. А для того, чтобы обезопасить электрическую аппаратуру в доме от перегорания, желательно на доме установить разрядники, которые берут всю нагрузку на себя. В любом случае главное помнить, что любое строительное мероприятие требует трезвого подхода и размеренной кропотливой работы.

На чтение 6 мин. Просмотров 1k.

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность срока службы материалов, но и внешний вид готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

• Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
• Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
• Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

• При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот меньшее количество скатов на крыше позволяет без трудностей построить конструкцию.
• При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
• Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
• В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

• Измерительная рулетка
• Карандаш
• Шнур обивочный
• Шпатель небольшой формы
• Молоток
• Нож кровельный
• Фен строительный средней мощности
• Пистолет клеевой
• Гвозди
• Деревянные брусья
• Инструмент, с помощью которого огибают кромки
• Материал для гидроизоляции
• шуруповерт
• саморезы
• станок для резки метала
• линейка
• заклепки стальные
• уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

Монтаж ендовы под металлочерепицу. Пошаговая инструкция

монтаж необходимо проводить с использованием саморезов которые выпускаются с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

• монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
• Проведение гидроизоляции крыши – можно использовать материал рубероид
• Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
• Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
• Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
• Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения,желобок необходимо прибить гвоздями к настилу.
• Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
• Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
• Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

• Внутренние изгибы имеют хорошую защиту
• Снижение негативного воздействия окружающей среды
• Эстетический вид улучшается
• Гарантированноеотсутствие протечек

• Необходимо качественно клеить ленты, герметизирующие — это предотвратит попадания мусора и воды
• Обрешетку следует устанавливать, начиная снизу на капельники.
• Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

• Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
• Монтаж ендовы следует проводить вместе с остальными работами, не следует откладывать эту работу на длительный срок
• В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
• Материал для ендова должен прочным, прочнее, чем сам настил кровельный
• Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
• Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
• Тип закрытой ендовой имеет более привлекательный вид
• Основа под конструкцию должна быть прочной
• Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
• Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.

2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.


Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:




Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: . При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.


Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

• ножницы по металлу
• рулетка, линейка и карандаш;
• зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: .

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Освоение инспекций крыш: металлические крыши, часть 9

Кентон Шепард и Ник Громико, CMI®

скатные, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

МЕТАЛЛИЧЕСКАЯ ЧЕРЕПКА


Металлическая кровля также доступна в виде черепицы. Опоясывающий лишай бывает разных видов.

Плоская черепица

Вы можете увидеть плоскую и гладкую черепицу, например, показанную выше. Эта черепица была уложена на доме в Калифорнии в пределах полумили от побережья, что и объясняет коррозию.

Формованная металлическая черепица

Металлическая черепица обычно формируется.Их можно спроектировать так, чтобы они имитировали тряску, как те, что вы видите здесь. Эти черепицы гладкие и несколько низкокачественные.

Металлическая черепица высокого класса обычно покрыта покрытием, подобным гранулам битумной черепицы. Их обычно называют каменными.

Этот предназначен для имитации тряски…

…а этот предназначен для имитации плитки.

Издалека эту металлическую черепицу можно принять за глиняную черепицу, но глиняная плитка не часто гнется, когда на нее наступают.

Формованная металлическая черепица обычно изготавливается из относительно легкого металла и легко повреждается при ходьбе по ней. Проще говоря: не ходите по ним.

Установка металлической черепицы

Из-за различных используемых стилей и методов установки вы должны руководствоваться здравым смыслом и здравым смыслом при поиске дефектов на крышах из металлической черепицы. Давайте посмотрим на некоторые примеры.

На боковой стенке на фото ниже видно, что контроклад устанавливается поверх деревянных гонтов, а не за ними.Это может позволить осадкам и стокам попасть за оклад.

Металлическая черепица обычно поставляется в виде полос, похожих на битумную черепицу. Они редко поставляются в виде отдельных черепиц. Вертикальные стыки между полосами, видимые на фотографии выше, должны быть смещены, чтобы уменьшить вероятность протечки.

Установка тазобедренного сустава и ендовы

Бедра и ендовы особенно подвержены протечкам. Битумная черепица может быть сорвана ветром, оставив крышу открытой для непогоды.Долины подвергаются большему стоку, чем остальная часть крыши.

Методы укладки различаются в зависимости от типа черепицы. Ниже несколько фотографий, сделанных во время монтажа.

Хотя, как правило, вы не сможете подтвердить соответствие рекомендуемой производителем установке, вы можете внимательно изучить способность установки предотвращать попадание влаги.

Одна вещь, от которой вы, возможно, захотите отказаться в этом типе установки, это соединение с крышей.На фото выше мало что скажешь о качестве соединения кровли, даже с обнаженными обрешетками. Однако вы можете видеть, что некоторые гвозди выглядят неряшливо.

Обрешетка, прибитая 12-пенсовым пистолетным гвоздем размером чуть более 3 дюймов (вариант ручного 16-пенсового грузила с виниловым покрытием), может проникать в вальмовое стропило только на ½ дюйма или так что к тому времени, когда гвоздь пройдет через обрешетку, кровельную черепицу, черепицу, подстилающий слой, обшивку крыши и зазор между обшивкой и вальмой.

После завершения установки у вас не будет возможности узнать, как система крепится к крыше и насколько хорошо она может сопротивляться подъему.

Установка светового люка

Отлив светового люка зависит от типа черепицы. Откажитесь от этого, если вы не чувствуете себя квалифицированным для оценки. Рекомендовать дальнейшую оценку квалифицированным подрядчиком.

Грабли

Правильная установка накладки граблей поможет улучшить сопротивление ветру.

Руководство по установке испанской черепичной крыши [для печати]

Руководство по установке плитки Brava на испанском языке (PDF) — для печати

ОБЗОР

Информация, представленная в данном руководстве, предназначена для руководства и рекомендуемого метода установки кровельных материалов производства Brava Tile.

Как и в случае со всеми кровельными материалами, необходимо следовать приемлемым и проверенным методам. Все процедуры нанесения должны выполняться в соответствии с местными строительными нормами и правилами в вашем регионе.

Информация, представленная в данном руководстве, является строго рекомендательной и не подразумевает ответственности за окончательную установку изделия. Brava Tile не несет ответственности за методы укладки или окончательные результаты такой укладки.

Brava Tile дает гарантию на свою продукцию сроком на 50 лет и распространяется только на продукт, а не на качество изготовления установленного продукта. Подрядчики по кровельным работам должны предоставлять отдельную гарантию.

Материал для данного руководства был собран из различных авторитетных и профессиональных источников.Многие из методов, описанных и показанных здесь, являются надежными, проверенными временем рекомендациями и стандартами надлежащей практики кровельных работ, которые соответствуют требованиям национальных и местных строительных норм и правил на всей территории США. доказано, что путем исключения не означает, что практика проверенных районов неудовлетворительна.

Смешение цветов

Для лучшего смешивания цветов мы предлагаем вам выгрузить испанскую черепицу Brava со всех поддонов.Это относится как к сплошным, так и к смешанным цветам.

Осторожно

Будьте особенно осторожны, так как этот продукт может быть скользким!

Отказ от ответственности

Кровельные материалы Brava, производимые Brava Tile, специально разработаны для имитации внешнего вида натурального кровельного материала. Этот производственный процесс содержит вариации всех цветов. Установщик должен позаботиться о том, чтобы смешать этот вариант как можно более случайным образом.

ХАРАКТЕРИСТИКИ ПРОДУКТА

Описание продукта

Специальные инструменты не требуются

• Испанскую плитку Brava можно прибивать вручную
• Испанская плитка Brava может крепиться шурупами для достижения более высоких ветровых характеристик
• Испанскую плитку Brava можно резать обычной пилой

Испанская черепица Brava производится из переработанных продуктов.

Вид сверху

Характеристики плитки –

• Масса 2,85 фунта
• Длина 16 ½”
• Ширина 13 дюймов
• шт./кв. 90
• фунтов/кв. 257 фунтов

Принадлежности

• Закрытие карниза/стартер
• Закрытие конька
• Бедро
• Хип-стартер/бычий нос
• Верхний хребет
• Грабли

Требование к крепежу

должна быть установлена ​​с помощью двух коррозионно-стойких крепежных элементов, например, из нержавеющей стали (304 или 316), горячеоцинкованных, медных или коррозионно-стойких кровельных гвоздей с головкой диаметром 3/8 дюйма и достаточной длины для проникновения через обшивку.

Всегда следует соблюдать осторожность, чтобы исключить чрезмерное или недостаточное проникновение. В районах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежных деталей из нержавеющей стали и высококачественных аксессуаров.

Подложки

Ледяной и водяной щит

• Один слой прорезиненного битума толщиной 36 мил на полиэтиленовом несущем листе толщиной 4 мил
• Во всех ендовах рекомендуется лист шириной 36 дюймов
• 1 ряд шириной 36 дюймов вдоль всех карнизов, соединения внахлест 6 дюймов и боковые соединения 3 дюйма, удлиненные на 3 фута внутрь линии плиты
• Нанесите на все слуховые окна, выступы крыш, световые люки и т. д.
• Всегда обращайтесь к местным строительным нормам и правилам
.

ПРИМЕЧАНИЕ: Защита от льда и воды не должна устанавливаться поверх войлока.

Войлок

• Войлок, пропитанный асфальтом, соответствующий требованиям ASTM D226
• Войлок 30 фунтов без перфорации
• Крепится оцинкованными кровельными гвоздями длиной ¾ дюйма
• Для установки класса огнестойкости A: один слой огнестойкой защиты палубы GAF VersaShield® (ESR-2053) в дополнение к необходимой самоклеящейся мембране.

ПРИМЕЧАНИЕ: Минимальное требование для сплошного настила – один слой весом 30 фунтов. Для обеспечения лучших характеристик можно выбрать подложку с более высокими характеристиками. Если у вас есть вопросы относительно высокоэффективных подкладок, звоните в Brava Tile по телефону 319-338-5706. При установке поверх цельного настила с гребнем и канавкой рекомендуемый минимум составляет 43 фунта войлока.

Металлы

Долины

Минимальные рекомендации

• 16 унций.Медь
• 24 – 26 калибр. Коррозионностойкий металл
  Нержавеющая сталь
  Плакированная сталь
  Плакированный алюминий

Карнизы, фронтоны

• Полоски для капельного старта
• Полосы фронтона

Материалы для покрытия крыш

Сплошная дека

• Дека из фанеры CDX толщиной не менее 15/32″ или аналогичная

Уклон крыши

• Минимальный рекомендуемый уклон крыши для укладки испанской черепицы составляет 4:12, что означает подъем крыши на 4 дюйма для каждого горизонтального участка в 12 дюймов.

Вентиляция крыши

• На каждые 300 футов площади мансардного этажа вам потребуется один (1) квадратный фут проема в крыше. Пятьдесят процентов (50%) этого должны быть на линии карниза. Вентиляция важна и должна быть тщательно продумана.

ПРИМЕЧАНИЕ: Если используется экранирование, площадь открывания должна быть удвоена.

Установка для холодной погоды

• Не рекомендуется укладывать испанскую плитку при температуре ниже 20°F.При установке в холодную погоду следует уделить особое внимание таким элементам, как защита от льда и воды или войлочная подложка. Обязательно соблюдайте требования производителя по установке для всех других применений и сверяйтесь с местными строительными нормами и правилами.

Предостережение: Плитка может быть скользкой, поэтому необходимо соблюдать меры безопасности.

Хранение изделия

Для лучшей и легкой укладки испанскую плитку необходимо хранить на ровной поверхности.Плитка может деформироваться или погнуться при хранении на неровной поверхности. Искривленные или изогнутые плитки могут вызвать опасения по поводу первоначального внешнего вида и возможную проблему с метелью и дождем, поэтому НЕ ДОЛЖНЫ укладываться.

Прокладки вентиляционных отверстий

Можно использовать обычный тип штабелей и окладов. Рекомендуется использовать свинцовую вентиляционную решетку для водопроводных труб. Всегда следует использовать постоянные типы материалов.

Снегозадержатели

Из-за текстурированной поверхности плитки снег может легко соскальзывать.Потребность в снегозадержателях будет возрастать в районах со снегопадом выше среднего. Обязательно следуйте инструкциям производителя снегозадержателя по установке правильного расстояния и всегда обращайтесь к местным строительным нормам и правилам.

Удаление мусора

В зонах выступов и ендов, где возникает необходимость в частых обрывах черепицы, по соображениям безопасности и для того, чтобы обрезки не забивали желоба и водостоки, рекомендуется подметать эти участки и удалять обрезки с поверхности крыши. .

Схема крепления

Все плитки крепятся двумя крепежными элементами в соответствии с инструкциями Brava Tiles. Два крепежа будут использоваться на предварительно размеченных индикаторах отверстий для гвоздей для экспозиции 13,5 дюймов.

Смешивание плиток

Рекомендуется, чтобы монтажник загружал черепицу со всех поддонов, а не с одного поддона, чтобы добиться желаемого смешивания. Ответственность за хорошее смешивание лежит на монтажнике.

Руководство по применению

Brava Shake можно наносить различными узорами.Наиболее распространенная схема — это одиночный прямолинейный курс. Ниже приведены общие рекомендации для этого приложения.

Подготовка крыши

Осмотрите все участки крыши, подлежащие покрытию черепицей, чтобы убедиться, что:

1. Поверхность однородная, гладкая, прочная, чистая и без неровностей.
2. Несмотря на то, что кровельщик может не нести ответственность за металлические и другие специальные отливы, они должны быть установлены до начала монтажа.
3. Завершены работы других профессий, проникающих в плоскость крыши.

Подложка

1. Установите защиту от льда и воды на всех карнизах, впадинах и вокруг выступов размером более 12 x 12 дюймов (рекомендуется)
2. Войлочная подложка не должна располагаться под ледово-водяным щитом, а должна перекрывать ледово-водяной щит не менее чем на 3″. Боковые нахлесты должны быть не менее 6 дюймов.
3. Раскатайте полосу толя шириной 36 дюймов, начиная с обоих концов крыши, уложите параллельно карнизу и надежно прибейте гвоздями.

Макет

может быть использована в различных рисунках.Самый распространенный из них – это одинарная прямая линия плитки.

1. 1. Стартовый курс будет нанесен с использованием стартовых деталей. Начальные части имеют размеры 11 ¾” x 3″. Стартовый элемент должен располагаться заподлицо с краем металла карниза и крепиться двумя кровельными гвоздями. (См. схему ниже)

1. 1. Укладка плитки будет справа налево. После того, как первая заготовка установлена ​​и плитка закреплена, следующую заготовку необходимо поместить под плитку, и плитка должна быть пригнана к первой плитке всухую.Важно, чтобы плитка правильно вписывалась в предусмотренные водосточные желоба. После сухой укладки плитки отметьте место второго стартера и закрепите его. Выполните те же процедуры для остальных стартеров. Это позволит оставить небольшое пространство между стартовыми и более равномерное прилегание тайлов поля. ОСТОРОЖНО: Не закрепляйте стартеры по всей длине края карниза. Плотно прижав стартеры друг к другу, можно заставить плитки двигаться друг над другом.
   2. Теперь начните первый ряд, укладывая плитку справа налево. Первый ряд испанской плитки должен быть прибит поверх стартеров. (См. схему ниже).

1. 1. Полевая плитка должна быть размещена над стартером так, чтобы стартер находился между двумя нижними усиленными ребрами полевой плитки. (См. схему выше)
   2. Горизонтальные и вертикальные линии должны быть нанесены мелом на войлок, чтобы направлять укладку плитки для получения эстетичной укладки.
   3. Проведите мелом линию в верхней части крыши на расстоянии 1 ½ дюйма от центра конька.
   4. С помощью ленты, отмеченной через каждые 13 ½ дюйма, проложите ленту вертикально от вершины первого ряда до линии возле конька на каждом конце крыши.
   5. Если метка на ленте не совпадает точно с верхней линией, переместите ленту вправо или влево, пока метка не пересечет линию, затем отметьте деку на каждой метке на ленте. Повторите эти шаги на другом конце крыши.
   6. Линии привязки между отметками на палубе.Это гарантирует, что все трассы будут иметь одинаковую экспозицию и будет поддерживаться минимальный рекомендованный угол наклона головы.

Отметьте ленту, как показано ниже

• Вертикальное выравнивание должно быть запланировано для обеспечения симметричной установки.Для достижения наилучших результатов рекомендуется укладывать первые три плитки по карнизу. Измерьте расстояние от передней кромки третьей плитки до передней кромки. Затем отметьте это измерение на хребте и мелом проведите вертикальную линию. Повторяйте эту процедуру для каждой третьей плитки на крыше, чтобы сохранить правильное вертикальное выравнивание. (См. схему ниже)

• Установите первый вертикальный пролет вверх по краю фронтона. Облицовка переднего края может быть установлена, когда плитка уложена вдоль края фронтона или после того, как плитка уложена на место.

1. 1. Установка граблей

Накладка граблей универсальна и подходит как для правых, так и для левых граблей. Накладка переднего края должна располагаться таким образом, чтобы край переднего края упирался в носик следующего ряда полевой плитки. После установки передней кромки первого ряда обрежьте излишки заподлицо с карнизным краем первого ряда плитки. Убедитесь, что передняя часть граблей покрыта подложкой или герметиком. Обязательно используйте клей на нижней стороне и верхнем крае грабельной плитки.Закрепите накладку передней кромки двумя (2) коррозионностойкими гвоздями с круглым стержнем или винтами. Крепления должны находиться на расстоянии 1 ¼ дюйма от каждого конца и на 1 дюйм выше нижней части накладки граблей. (См. схему ниже). После того, как первая передняя кромка установлена ​​и обрезана, используйте передние кромки по всей длине, чтобы довести до верха конька.

1. 1. После того, как первая передняя кромка установлена ​​и обрезана, используйте передние кромки по всей длине, чтобы довести до верха конька.

1. 1. На верхнем коньке передняя планка с каждого края должна быть скошена, чтобы быть симметричной и вертикальной.(см. фото ниже).

• Повторите шаги 9 и 10. Следуйте схеме для построения поля.

Долины

Можно использовать конструкцию с открытым или закрытым желобом. Как правило, образующиеся в 10-футовых секциях, отливы ендовы должны располагаться внахлест на 8 дюймов в направлении потока. Верх каждой секции следует закрепить гвоздями, совместимыми с окладом.

Дизайн Open Valley

При открытой конструкции ендовы оставьте отверстие не менее 4 дюймов в верхней части ендовы с градуировкой ½ дюйма на каждые 8 ​​погонных футов вниз по склону.Для скатов кровли 4:12 или больше ендовы должны быть гофрированы по центру, окрашены, из оцинкованной стали, алюминия, меди или нержавеющей стали и простираться минимум на 11 дюймов с каждой стороны от осевой линии ендовы. Для скатов крыши менее 4:12 ендовы должны простираться не менее чем на 14 дюймов с каждой стороны. (См. схему ниже). Обрежьте плитку заподлицо с 2-дюймовым отводом.

Конструкция закрытой долины

В конструкции с закрытой ендовой можно использовать одинарный W-образный отлив ендовы с 28-дюймовым прикладом с минимальным центральным ребром 2″.Обязательно обрежьте плитку заподлицо с 2-дюймовым отводом.

Прокладки

Оклады следует использовать вокруг всех выступов крыши, таких как стены, дымоходы, слуховые окна, парапеты, вентиляционные трубы, световые люки и т. д. Проверенными прочными материалами окладов являются медь, свинец, оцинкованное железо и нержавеющая сталь.

ПРИМЕЧАНИЕ: Когда разнородные металлы соприкасаются друг с другом, возникает гальваническое воздействие, которое может привести к порче электроположительных металлов.Один из способов избежать этого — поместить полоски листового свинца между двумя металлами.

Нижняя планка

Нижние планки используются над или под кровельными покрытиями и загибаются на вертикальную поверхность.

• Базовые планки должны проходить под самым верхним рядом испанской черепицы Brava на всю глубину плитки или не менее чем на 4 дюйма над плиткой непосредственно под металлом. Вертикальная ножка металла должна быть загнута минимум на 4 дюйма и выступать на 4 дюйма на плитке с кромкой ¾ дюйма.

Заглушка

Кепочный отлив (встречный отлив) представляет собой металл, встроенный в вертикальную поверхность крыши и загнутый вниз поверх основного откоса.

• Там, где цокольный отлив не закрыт вертикальным сайдингом, в швы каменной кладки необходимо встроить заглушку минимум на 2 дюйма, выступающую вниз над цокольным отливом на 4 дюйма с отгибом края назад и вверх на ½ дюйма.

Иллюстрации

На следующих рисунках показаны надлежащие процедуры гидроизоляции крыш из испанской черепицы Brava.

Оклад

Примечание: Фартук должен быть загнут не менее чем на 4 дюйма по вертикали и не менее чем на 4 дюйма на поверхность крыши и подгибаться на ¾ дюйма.

Изменение шага мигания

Обшивка седла (крикет)

Если ширина дымохода превышает 30 дюймов, рекомендуется использовать седловидную окладку для отвода дождя и снега.

Металлический седельный отлив (сверчок) показан на задней стороне дымохода.Все стыки в седловине должны быть пропаяны. Седловидная планка должна быть вывернута на 6 дюймов вверх по стене дымохода. Он крепится к настилу крыши в центрах 18 дюймов.

Плитка с выступом, свинцовая планка и металлическая планка

Металлические грабли

Процедура установки отливов кровли вентиляционной трубы:

1. Установите свинцовую трубу на вентиляционную трубу и прикрепите к настилу кровельными гвоздями.
2. Уплотнение по краям свинцового фланца пластиковым кровельным клеем и мембраной.
3. Разрежьте плитку вплотную к стопке и заполните пустоты герметиком.
4. Вставьте провод внутрь водопроводной трубы или используйте подогнанный колпачок.

Обшивка дымохода

Непрерывная вентиляция верхней стены

Примечание: Вентиляционное отверстие в стене обеспечивает 9 кв. дюймов чистой свободной площади на погонный фут.

Снегозадержатели

рекомендуются в районах с сильным снегопадом для предотвращения снежных и ледяных оползней.Если они установлены при укладке плитки, они удерживаются на месте медным гвоздем. При установке после укладки плитки они удерживаются на месте крючком.

Начиная с карниза, снегозащитные экраны должны располагаться примерно в 30 дюймах от центра в шахматном порядке в верхней части каждого из первых шести рядов плитки.

Зажимы урагана

используются на крышах в условиях сильного ветра. (опционально)

Детали бедра и коня

Устройство для забивания ребер и ребер должно быть достаточной высоты, чтобы поддерживать ровную плоскость плиток ребер и ребер.Высота гвоздезабивателя зависит от уклона крыши и должна составлять 1 5/8″ номинальной толщины. Рекомендуется использовать коньковый кронштейн. (См. схему ниже)

Примечание. В качестве альтернативного метода можно использовать стальные кронштейны для коньковых досок или стропы толщиной не менее 22 калибра.

• • Обрежьте плитки так, чтобы они максимально плотно прилегали к гвоздезабивателю.
  • Нанесите герметик в местах пересечения плитки с гвоздезабивателем.
  • Бедра должны быть покрыты материалом, устойчивым к ультрафиолетовому излучению, предварительно отформованным пластиком или самоклеящейся планкой, где плитка соединяется с доской бедра

Набедренная установка

Набедренный гвоздезабиватель следует держать на расстоянии 4″ от внешнего угла карниза.Hip Starter или Bull Nose должны быть прибиты к гвоздодеру с помощью коррозионностойкого гвоздя диаметром не менее ½ дюйма, чтобы проникнуть в гвоздодер. Рекомендуется нанести валик герметика на стык внахлестку каждой тазобедренной плитки. Бедренные плитки установлены с сохранением 4-дюймового нахлеста.

Верхушка бедра

На вершине вальмы рекомендуется использовать свинцовую пропитку под плиткой вершины со скосом. Скошенные стыки в вершине должны быть загерметизированы и окрашены в соответствующий цвет.

Установка верхней крышки

Верхние заглушки устанавливаются для закрытия плитки на верхнем гребне и любой вертикальной поверхности, т.е.е. дымоходы, козырьки, стены парапетов, слуховые окна, бордюры и т. д. Для крепления верхнего закрытия к последнему ряду плитки требуется как минимум 3-дюймовый коррозионностойкий крепеж. Важно отметить, что место застежки следует применять над высокой стороной ствола. Застежка должна располагаться на расстоянии 1 ¼ дюйма от переднего края верхней застежки.

Установка верхнего конька

Плитки Top Ridge укладываются с нахлестом 3 ½ дюйма.Верхний край должен быть прикреплен к гвоздезабивателю одним (1) коррозионностойким креплением, достаточно длинным, чтобы проникнуть в гвоздезабиватель минимум на 1″. Рекомендуется нанести валик герметика на соединение внахлест каждого верхнего гребня.

Технические характеристики при сильном ветре

Требования к крепежу

должна быть установлена ​​на расстоянии 13 дюймов с помощью двух кровельных гвоздей с головкой 3/8 дюйма, диаметром 1/8 дюйма, кольцевым стержнем 2-1/2 дюйма для скорости 110 миль в час или двумя гвоздями № 10 x 2-1/. 2-дюймовые винты для расчетного давления 198,5 фунтов на квадратный фут.

Всегда следует соблюдать осторожность, чтобы исключить чрезмерное или недостаточное проникновение. В районах с высокой влажностью или другими суровыми климатическими условиями следует рассмотреть возможность использования крепежных деталей из нержавеющей стали и высококачественных аксессуаров.

Материалы для настила крыши

Сплошная дека

• Фанера толщиной не менее ½ дюйма, прибитая по периметру на расстоянии 6 дюймов от центра, по периметру на расстоянии 6 дюймов от центра и по швам на расстоянии 4 дюйма от центра. Использование обычного гвоздя с оцинкованным кольцевым стержнем 8d x 2 дюйма для скорости 110 миль в час или минимум ½ дюйма фанеры, прибитой гвоздями по периметру на расстоянии 4 дюйма от центра, в поле на расстоянии 4 дюйма от центра и по швам на расстоянии 3 дюйма от центра.Использование обычного гвоздя с оцинкованным кольцевым стержнем 8d x 2” для расчетного давления 198,5 фунтов на квадратный фут.

Подложка

• Установите защиту от льда и воды на всех карнизах, впадинах и вокруг выступов размером более 12 x 12 дюймов (рекомендуется)
• Войлочная подложка не должна располагаться под ледово-водяным щитом, а должна перекрывать ледово-водяной щит не менее чем на 4″. Боковые нахлесты должны быть не менее 6 дюймов.
• Кровельный толь 30# пропитанная асфальтом органическая войлочная бумага, прибитая 1 жестяным язычком на гвоздь Гладкий кровельный гвоздь 1-1/4 дюйма, 6 дюймов по всем швам и в поле 12 дюймов со смещением 12 дюймов.

Зажимы для ураганов

используются на крышах в условиях сильного ветра. (опционально)

Макет

1. 1. Испанская плитка Brava укладывается в шахматном порядке от ряда к ряду, швы не должны совпадать.
   2. Стартовый курс будет нанесен с использованием стартовых деталей. Начальные части имеют размеры 11 ¾” x 3″. Стартовый элемент должен располагаться заподлицо с краем металла карниза и крепиться двумя кровельными гвоздями.(См. схему ниже)

1. 1. Укладка плитки будет справа налево. После того, как первая заготовка установлена ​​и плитка закреплена, следующую заготовку необходимо поместить под плитку, и плитка должна быть пригнана к первой плитке всухую. Важно, чтобы плитка правильно вписывалась в предусмотренные водосточные желоба. После сухой укладки плитки отметьте место второго стартера и закрепите его.Выполните те же процедуры для остальных стартеров. Это позволит оставить небольшое пространство между стартовыми и более равномерное прилегание тайлов поля. ОСТОРОЖНО: Не закрепляйте стартеры по всей длине края карниза. Плотно прижав стартеры друг к другу, плитки могут оказаться выше друг друга.
   2. Теперь начните первый ряд, укладывая плитку справа налево. Первый ряд испанской плитки Brava должен быть прибит поверх стартеров (см. схему ниже).

1. 1. Полевая плитка должна быть размещена над стартером так, чтобы стартер находился между двумя нижними усиленными ребрами полевой плитки. (См. схему выше).
   2. Горизонтальные и вертикальные линии должны быть нанесены мелом на войлок, чтобы направлять укладку плитки для получения эстетичной укладки.
   3. Проведите мелом линию в верхней части крыши на расстоянии 1 ½ дюйма от центра конька.
   4. С лентой, отмеченной через каждые 13 дюймов, проложите ленту вертикально от вершины первого ряда до линии возле конька на каждом конце крыши.
   5. Если метка на ленте не совпадает точно с верхней линией, переместите ленту вправо или влево, пока метка не пересечет линию, затем отметьте деку на каждой метке на ленте. Повторите эти шаги на другом конце крыши.
   6. Линии привязки между отметками на палубе. Это гарантирует, что все трассы будут иметь одинаковую экспозицию и будет поддерживаться минимальный рекомендованный перехлест головы.

Сохранить

Сохранить

Указания по наклону крыши | Профессиональный кровельный журнал

Правильный уклон крыши может быть важным фактором при проектировании высокоэффективных кровельных систем.Минимум и максимум Пределы наклона крыши варьируются в зависимости от конкретной системы крыши и типов проектов. Ниже приводится обзор требований к коду. и рекомендации NRCA по уклону крыши, а также некоторые дополнительные факторы, которые должны учитывать проектировщики.

Требования кода

Строительные нормы и правила обычно предусматривают обязательные минимальные требования к уклону крыши для различных типов кровельных систем. За Например, в Международном строительном кодексе , ^® , издание , 2018 г. (IBC ^® , 2018 г.) предписывается минимальный уклон крыши 1/4:12 для наплавляемые асфальтом, модифицированные полимерами битумы, термореактивные и термопластичные однослойные и наносимые в жидком виде мембраны в новое строительство.Это требование к минимальному уклону крыши 1/4:12 также относится к кровельным системам из напыляемой полиуретановой пены (SPF). в новом строительстве.

Для кровельных систем из металлических панелей с непропаянными швами с нанесенным герметиком внахлест IBC 2018 предписывает минимальный размер кровли 1/2:12. склон. Для кровельных систем со стоячим фальцем требуется минимальный уклон кровли 1/4:12.

Для систем крыш с крутым уклоном IBC 2018 предусматривает минимальный уклон 1:12 для рулонной кровли с минеральным покрытием; минимальный уклон 2:12 для битумной черепицы, фотогальванической (PV) черепицы и интегрированной в здание фотогальванической черепицы; 2 1/2:12 минимум скат крыши под глиняную и бетонную черепицу; минимальный уклон кровли 3:12 для металлочерепицы с непропаянными швами без применяется герметик внахлест, металлическая и деревянная черепица; и минимальный уклон крыши 4:12 для шифера и деревянных скатов.

Международный жилищный кодекс , ^® , издание , 2018 г. (IRC ^® , 2018 г.) предписывает минимальные уклоны крыши, аналогичные IBC 2018, за исключением того, что IRC 2018 указывает минимальный уклон крыши 3:12 для вибраций дерева.

В случаях замены кровельной системы и повторного покрытия существующих кровельных систем с малым уклоном IBC 2018 и IRC 2018 отменяют кодексы 1/4:12 требования минимального уклона и применять минимальное требование положительного дренажа крыши, основанное на характеристиках.Оба Кодексы определяют термин «положительный дренаж крыши» следующим образом: «Условие дренажа, при котором учитываются все грузовые прогибы на кровельном покрытии и предусмотрен дополнительный уклон для обеспечения дренажа кровли в пределах 48 часов осадков».

Хотя строительные нормы и правила прямо не предписывают максимально допустимые уклоны крыш, классификация противопожарной защиты, которая требуется по нормам — часто включают ограничения по максимальному уклону крыши. Например, некоторые мембраны из EPDM имеют ограничения максимального уклона крыши всего 1/2:12.Некоторые мембраны ТПО также имеют относительно низкую максимальную ограничение наклона крыши. Мембранные сборки из ПВХ обычно имеют более высокие ограничения по максимальному уклону крыши; некоторые неограниченно. Сборки с крутым уклоном обычно не имеют ограничений по максимальному уклону крыши.

Проектировщики должны ссылаться на классификацию противопожарной защиты конкретных крыш производителей для определения максимального уклона крыши. ограничения. Можно проконсультироваться с отдельными производителями по поводу их классификаций пожарной безопасности, которые зависит от конфигурации сборки.Эта информация также доступна через онлайн-справочник классификаций UL по адресу www.ul.com или приложение FM Approvals RoofNav на сайте www.roofnav.com.

рекомендации NRCA

Рекомендации NRCA по минимальному уклону крыши приведены в разделах, посвященных кровельным системам, в The NRCA Roofing. Руководство.

NRCA рекомендует, чтобы мембранные, наносимые жидкостью и SPF кровельные системы имели уклон для обеспечения положительного дренажа кровли. Кроме того, для нового строительства система крыши должна соответствовать требованиям строительных норм и правил по минимальному уклону крыши.

Для кровельных систем из металлических панелей NRCA рекомендует уклон 1/2:12 или более для систем конструкционных панелей и 3:12 или более. для архитектурно-панельных систем.

Для битумной черепицы, глиняной и бетонной плитки, металлической черепицы, шифера и дерева, а также кровельных систем из гонта, NRCA рекомендует склоны 4:12 или более.

Рекомендуемые NRCA минимальные уклоны крыш для систем крыш с крутым уклоном обычно больше (при более крутом уклоне). уклоны), чем те, что указаны в строительных нормах.Хотя значения кода представляют собой минимальные требования в контексте Минимальные юридические требования к строительству, рекомендации NRCA являются передовыми практическими рекомендациями.

Дополнительные соображения

Разработчики также должны учитывать следующие специфические для проекта условия.

Для крыш с крутым скатом, где две области крыши с одинаковым уклоном пересекаются, образуя ендову, результирующий уклон ендовы равен меньше, чем у двух соседних поверхностей крыши.Например, если крыши с уклоном 4:12 пересекаются в ендове, фактический уклон долины составляет всего около 3:12. Чтобы приспособиться к этому, проектировщики должны учитывать больше минимального рекомендуемый уклон крыши для крыш с крутым уклоном и ендовами или другой сложной геометрией.

Кроме того, участки крыш с крутым скатом и длинными стропилами подвержены большему стоку воды, чем участки крыш с более длинными стропилами. короткие стропила. Чтобы лучше приспособиться к этому стоку воды, проектировщики должны предусмотреть уклон крыши больше, чем минимальный рекомендуемый уклон.

Для крыш с малым уклоном, где конический сверчок или седловидная изоляция создают ендову, уклон ендовы будет меньше. чем у крикета или седла. Некоторое количество воды в лужах вдоль крикетных и седловых долин обычно происходит и следует ожидать.

Дополнительная информация о наклоне крыши и проектных соображениях для конкретного проекта представлена ​​в NRCA. Руководство по кровле.

Марк С. Грэм — заместитель NRCA. президент технических служб.
@MarkGrahamNRCA

Эта колонка является частью Research + Tech. Нажмите здесь, чтобы прочитать дополнительные истории из этого раздела.

Подходящие подложки для вашего проекта металлической кровли

9 января 2017 г. | Майк Гонет | Рубрики: Статьи, Образование, Общие, Металлическая кровля

Выбор правильной подложки для металлической кровли на весь срок службы должен быть первоочередной задачей для всех, кто думает о выборе металлической кровли для своего дома.Качество и тип подстилающего слоя, используемого в проекте, в долгосрочной перспективе будут влиять на общие характеристики крыши.

Уход за оболочкой здания

Крыша является важным элементом оболочки здания. Оболочка здания — это физический разделитель между кондиционированной и некондиционированной средой здания, включая сопротивление воздуху, воде, теплу, свету и передаче шума. К нему нужно относиться с максимальной осторожностью и вниманием.Убедитесь, что выбранный вами подрядчик обучен лучшим методам установки. Наличие «Правильного материала» и отсутствие навыков его установки сводит на нет преимущества его использования.

Первые два слоя подложки

В большинстве проектов требуется два типа подложек. Первым в списке будет ледяной и водный щит. Это подкровельная мембрана, состоящая из клея на основе прорезиненного битума или бутила с полиэтиленовым несущим листом.Он имеет клейкую основу с функцией отслаивания и прилипания. Эта мембрана должна иметь маркировку «высокотемпературная», чтобы выдерживать температуру поверхности крыши в жаркий летний день. Жара в жарких районах страны, даже здесь, в Новой Англии, может превышать температуру плавления некоторых из этих продуктов. Продукт должен быть высокотемпературным щитом от льда и воды премиум-класса для использования с черепичными, металлическими и другими крышами с армированной сеткой на верхней поверхности. Он самогерметизируется вокруг гвоздей и обеспечивает защиту участков крыши, подверженных проникновению льда и воды.

Изделие должно быть установлено на краях карниза крыши не менее чем на два фута от поверхности любой внешней стены. Грабли на двускатных крышах также нуждаются в обработке по тому же стандарту. Все долины и бедра должны быть покрыты. Проходы, такие как дымоходы, световые люки, солнечные трубы и вентиляционные трубы, также должны быть окружены льдом и водяным экраном.

Если уклон кровли меньше 3/12 ската (см. предыдущий пост о том, как определить уклон кровли), следует покрыть всю крышу, но только если крыша имеет традиционную вентиляцию (конструкция холодной кровли).

После укладки высокотемпературного ледо-водяного щита можно добавить второй слой подстилающего слоя. Этот подкладочный слой должен быть самого высокого качества. Если крыша рассчитана на всю жизнь, почему кому-то нужно что-то, кроме самого лучшего? Мы рекомендуем подложку из полипропиленовой сетки, состоящую из нескольких слоев. Этот тип подложки имеет решающее значение для качественной установки крыши. Он служит барьером для влаги, а также прокладочным листом. Убедитесь, что изделие предназначено для использования под металлом.Еще раз, это используется на строительстве холодной кровли.

При строительстве горячей кровли – крыши без вентиляции – рекомендуется использовать воздухопроницаемый подстилающий слой. Это позволяет влаге, которая может попасть в настил крыши, испаряться и выходить наружу. Это предотвратит повреждение настила, вызванное гниением и плесенью, в течение длительного срока службы конструкции.

Третий подкладочный слой

Чтобы узнать больше об установке правильной подложки для вашего проекта металлической кровли или получить ценовое предложение, позвоните по телефону (866) 660-6668 или воспользуйтесь формой бесплатной консультации.

Получите бесплатную консультацию по кровле

О Майке Гоне

Майк Гоне является старшим партнером по операциям в компании Classic Metal Roofs, где он стремится обеспечить надежное рабочее место для сотрудников и исключительный опыт для клиентов в плане обслуживания и установки продуктов.Он достигает этого благодаря постоянному контакту в процессе продажи и установки, а также благодаря постоянному присутствию сторонних обзоров в Интернете. Майк и его команда не заинтересованы в том, чтобы быть крупнейшей компанией по производству металлических крыш на юге Новой Англии, они заинтересованы в том, чтобы быть лучшими! Свяжитесь с Майком в LinkedIn.

Теги: высокая температура, конструкция горячей кровли, ледяной щит, металлическая кровля, подстилающий слой, водяной щит

1. Исключительное качество и выгода
2. Гарантия установки в течение 3 недель
3. Бесплатная оценка и доступные предварительные цены
4. Семейный, местный, знающий сервис

Лучшее обслуживание кровельной черепицы рядом со мной, безопасное качество, доступная цена

Когда большинство жителей Хант-Вэлли, штат Мэриленд, слышат слово «плитка», они, скорее всего, думают о плитке на полу в кухне или на стенах в ванной комнате.Тем не менее, черепица также является популярным и долговечным видом кровли как для жилых домов, так и для коммерческих предприятий. Если вы ищете опытную компанию по укладке черепичной кровли в Хант-Вэлли, Мэриленд, узнайте больше о черепичных крышах здесь. Затем запишитесь на консультацию к кровельщику Hunt Valley MD поблизости. Просто позвоните 410-553-5927 сегодня или используйте нашу удобную контактную форму.

Какие типы черепичной кровли существуют?

Доступно множество различных кровельных материалов.Каждый из них имеет свои преимущества и недостатки. Типы плитки включают:

Глиняная черепица:

Глина – один из старейших материалов, используемых в кровельных работах. Эта практика возникла в Китае около 10 000 лет до н.э. и вскоре попал на Ближний Восток. Со временем черепичные крыши появились в Азии, Европе и многих других местах по всему миру.

Глиняная кровля остается популярным выбором в Хант-Вэлли, штат Мэриленд. Глиняная плитка обеспечивает классический исторический вид наряду с низкими эксплуатационными расходами и высокой долговечностью.Как правило, оранжево-красной глиняной плитке придают различную форму и окрашивают, чтобы придать ей другой вид. Глиняная черепица — отличный выбор для домов, расположенных недалеко от океана, потому что она обладает определенными свойствами, которые помогают защитить вашу крышу от соленых бризов, дующих с воды. Кроме того, глиняная черепица особенно устойчива к сдуванию ураганами и другими ветрами.

Крыши из бетонной черепицы:

Другим популярным выбором кровельной черепицы в Хант-Вэлли, Мэриленд, является формуемая прочная бетонная черепица.Бетонная плитка изготавливается из смеси цемента, воды и песка. Этот тип плитки называется «цементная плитка». Эти бетонные плитки довольно прочные, но они также являются красивым, энергоэффективным материалом, устойчивым к повреждениям от солнца, жары и огня. Его трудно повредить гнилью или насекомыми.

Бетонным плиткам можно придать практически любую форму. Бетонная плитка имеет текстуру, имитирующую внешний вид других типов черепицы и черепицы. После затвердевания они выдерживают суровые, ветреные условия (125 миль в час и выше), град и другие природные силы намного лучше, чем глиняные плитки.

Шиферная черепица:

Сланцевые крыши в Хант-Вэлли, штат Мэриленд, — отличный выбор, чтобы придать дому уникальный, но естественный вид. Они созданы из метаморфического сланца — горных пород, которые образовались под действием тепла и давления. Сланец формируется из комбинации различных минеральных соединений, вулканических материалов и глины. Фактически, плотность этой породы является одним из факторов, делающих сланцевую черепицу фантастическим выбором для кровли.

— это прочный от природы материал, поэтому крыши из сланцевой черепицы получили прозвище «столетняя крыша» за свой естественный срок службы 100 и более лет.Еще одна привлекательность сланца — его многочисленные естественные цвета, которые делают крышу красивой. Вы найдете черный, серый и коричневый, переплетенные с синим, фиолетовым, зеленым и другими цветами. На рынке представлено множество синтетических сланцевых плиток. Их изготавливают из глины, асфальта, черепицы, резинового композита и других материалов. Эти альтернативы сланцу могут выглядеть вполне реалистично, но не дайте себя одурачить; нет никакого сравнения, когда речь идет о прочности и продолжительности жизни настоящей вещи.

Крыши из композитной черепицы:

Композитная черепица — это легкая и устойчивая альтернатива бетону или глине.Процесс начинается с прессования переработанного пластика и других экологически чистых материалов. Многим специалистам по кровле в Хант-Вэлли, штат Мэриленд, нравится работать с композитной черепицей, потому что она значительно легче, чем многие другие формы черепицы. Это облегчает кровельщикам перемещение и укладку плитки при выполнении укладки.

Металлочерепица из пластика. Композитная плитка может быть практически любого цвета, который вы можете себе представить. Как и другие виды плитки, композитная плитка способна имитировать внешний вид других материалов, таких как сланец, дерево или глина.Хотя более дешевая композитная плитка может быть тонкой и легко повреждаемой — ломаться в морозную погоду или деформироваться под жарким летним солнцем, — качественно изготовленная плитка может противостоять большинству погодных условий. В результате на качественную композитную черепицу обычно предоставляется 50-летняя гарантия производителя.

Крыши из металлочерепицы:

Эти типы плиток являются еще одним решением проблемы веса плитки. Когда здания не могут выдержать вес цемента, шифера или другой тяжелой кровельной черепицы, металлочерепица является отличной альтернативой.Металлочерепица происходит из стали. Металлочерепица может состоять из алюминия, меди или других материалов. Металлическая плитка на 100% подлежит вторичной переработке, что означает, что вы можете либо использовать любые поврежденные или неиспользованные плитки в качестве металлолома для другого проекта, либо отправить их на предприятие, занимающееся переработкой металла.

Металлические крыши Hunt Valley MD

Металлические кровли являются одним из самых огнестойких вариантов. Они также поставляются в вариантах «холодной металлической кровли» (черепица, покрытая краской или другими отражающими материалами), что является двумя важными факторами для зданий в районах, подверженных лесным пожарам и другим экстремальным температурам.Охлаждающая металлическая плитка помогает уменьшить и распределить тепло от агрессивных ультрафиолетовых лучей, снижая затраты на охлаждение и потребление энергии. Вместе эти качества делают металлочерепицу отличным выбором для домовладельцев Хант-Вэлли, штат Мэриленд, и для окружающей среды.

По сравнению с другими вариантами кровельной черепицы, металлочерепица не требует особого ухода и отличается высокой прочностью, но она может деформироваться в случае урагана или сильного града. Металлочерепица также является популярным выбором благодаря своей способности предлагать практически любой цвет, размер и форму.Чтобы добиться внешнего вида, соответствующего архитектурному стилю дома или предприятия, их можно по порядку наслоить под неметаллические материалы.

Где найти качественную черепичную крышу Hunt Valley MD?

Независимо от того, какую черепицу вы предпочитаете, найм квалифицированного специалиста по черепичной кровле в Хант-Вэлли, штат Мэриленд, является важной частью гарантии того, что она прослужит как можно дольше. Работа с черепичной кровлей — это ремесло, требующее обширных знаний и профессионального обращения на протяжении всего процесса установки.

Несмотря на то, что срок службы различных типов черепицы различается, высококачественная, правильно установленная черепичная крыша может прослужить от 50 лет до века. Регулярное техническое обслуживание и ремонт являются ключом к максимальному увеличению срока службы. Специалисты по кровле, с которыми вы работаете, должны иметь лицензию, страховку и опыт.

Если вам нужна черепичная кровля в Хант-Вэлли, Мэриленд, мы можем вам помочь. Свяжитесь с нами для получения дополнительной информации. Просто позвоните 410-553-5927 сегодня или используйте нашу удобную контактную форму.

Преимущества металлической кровли для домов во Флориде

приобретает все большую популярность благодаря многочисленным сопутствующим преимуществам.За последнее десятилетие индустрия металлических кровель утроилась и продолжает расти с каждым годом. Металлические крыши имеют более длительный срок службы , более высокую устойчивость к ветру , низкие эксплуатационные расходы , а также огнестойкость среди других бонусов.

Единственными недостатками металлической кровли являются первоначальные затраты на монтаж и меньшие шансы на идеальное совпадение цвета при ремонте. Однако из-за того, что на этих прочных крышах требуется так мало ремонтов, недостатки кажутся незначительными по сравнению с преимуществами, которые вы получаете при установке металлической кровли.

Каковы преимущества металлической крыши?

Металлическая кровля имеет ряд преимуществ по сравнению с такими альтернативами, как черепица или черепица. Металлическая кровля имеет более длительный срок службы, требует меньшего обслуживания и более энергоэффективна, что делает ее лучшим выбором по сравнению с другими кровельными материалами.

#1 Меняйте крышу реже

Увеличенный срок службы

Металлические крыши служат дольше, чем любой другой кровельный материал, обычно используемый сегодня в домах во Флориде.Во влажном климате, подверженном ураганам, вам нужна крыша, которая прослужит вам всю жизнь.

Другие кровельные материалы, такие как черепица, прослужат не более 15 лет, если все пойдет хорошо. Часто опоясывающий лишай длится всего двенадцать лет.

Если вы не заинтересованы в замене крыши каждые десять лет или около того, лучше инвестировать в металлическую крышу. С ними вы проведете все время в доме, не беспокоясь о замене. Это создает дополнительные финансовые выгоды и избавляет вас от хлопот, учитывая следующую разбивку затрат на срок службы металлической кровли по сравнению со стоимостью кровли из гонта.

Стоимость подъема крыш старше 60 лет

A Металлическая крыша = прибл. $18000 пожизненная стоимость

A Черепичная крыша = прибл. $ 271 109 пожизненная стоимость

Как долго служат металлические крыши?

В среднем большинство металлических крыш служат от сорока до семидесяти лет. Это число может увеличиваться или уменьшаться в зависимости от обслуживания крыши в течение ее срока службы. Ухоженная металлическая кровля прослужит гораздо дольше, чем необслуживаемая. Тем не менее, низкие потребности в обслуживании металлической кровли позволяют легко поддерживать весь необходимый уход за металлической крышей.

#2 Не беспокойтесь о повреждении ветром

Превосходная устойчивость к ветру

В то время как металлические крыши обладают превосходной устойчивостью ко всем стихиям природы, одна из самых серьезных проблем, с которыми нам приходится бороться здесь, во Флориде, — это ураганные ветры. Пока все ваши соседи собирают после непогоды осколки гонта, ваша металлическая DefenderRoof останется такой же первозданной, как и прежде. Единственная кромка, которую ветер должен зацепить за вашу металлическую крышу, — это нижний край (где линия крыши встречается с водосточными желобами), а крыша закреплена так сильно, что у ветра не будет шансов.

#3 Сделайте свой дом привлекательным для будущих покупателей

Металлические крыши имеют гладкий и четкий внешний вид, который может подчеркнуть красоту вашего дома. Они бывают разных цветов, чтобы гармонировать с различными архитектурными стилями, и они могут быть сделаны для имитации плитки, тряски или черепицы в дополнение к стандартному формату стоячего шва.

Если вы чешете голову над вопросом привлекательности бордюров, говоря себе: «Я не думаю, что металлические крыши выглядят так уж великолепно», вы, вероятно, больше думаете о гофрированных жестяных крышах старого образца или металлических крышах амбаров и сараи.Металлическая кровля в домах имеет совершенно другой внешний вид, чем гофрированная металлическая кровля старого образца, используемая в сараях. Посмотрите нашу галерею фотографий DefenderRoof, чтобы получить представление о том, насколько стильной может быть металлическая крыша).

#4 Продайте свой дом дороже

Увеличение стоимости дома

Металлическая крыша не только добавит эстетической привлекательности вашему дому, но и может увеличить стоимость вашего дома, когда придет время продавать. Потенциальные покупатели жилья узнают много, когда увидят его, и когда они увидят дом с металлической крышей, они узнают, что получают все эти преимущества.Никто не хочет устанавливать новую крышу сразу после покупки дома, а с металлической крышей пройдет более 50 лет, прежде чем вам придется ее заменить.

№5 Ощутите преимущества использования кондиционера реже

Кондиционер стоит денег, и невозможно прожить наш жаркий год во Флориде без возможности охладить свой дом. Если ваш кондиционер работает слишком усердно, что обходится вам слишком дорого в счетах за электроэнергию, отчасти это может быть ошибкой вашей крыши. Асфальтовая черепица поглощает много солнечного тепла, нагревая ваш чердак и просачиваясь в остальную часть вашего дома, увеличивая общую температуру, с которой должен бороться ваш кондиционер.

Энергоэффективность металлической кровли зависит от двух факторов: ее отражательной способности (отражающего свет) и ее коэффициента излучения (насколько быстро она выделяет тепло, которое передается ей).

Это зависит от конкретной кровли, поскольку разные металлические кровли имеют разное покрытие, но во многих случаях металлическая кровля обеспечивает высокие характеристики в обеих областях. Фактически, металлические крыши настолько эффективны, что в более мягком климате они могут полностью свести на нет необходимость в кондиционере. Однако мы не думаем, что домовладельцы Флориды в ближайшее время избавятся от своих кондиционеров.

#6 Будьте заботливы об окружающей среде

Металлическая кровля на 100 % подлежит вторичной переработке. Битумная черепица, однако, попадает в мусорный контейнер, а затем на свалку, составляя значительный процент всех отходов, связанных со строительством. Кроме того, новые металлические кровельные панели почти всегда производятся с использованием хотя бы некоторого процента переработанного металла. По сравнению с другими вариантами, металлические крыши являются гораздо более устойчивым вариантом.

#7 Защитите свой дом от пожара

Огнестойкий

Металлические кровли пожаробезопасны.Обычно изготавливаемые из цинка, меди, стали и сплавов, эти крыши могут противостоять ударам молнии и лесным пожарам. Ваша металлическая крыша не воспламенится и не распространит огонь дальше, как это может сделать другой кровельный материал.
Вы будете спать немного спокойнее, когда будете знать, что ваша крыша повышает безопасность вашей семьи.

#8 Экономьте на страховке со скидками

Знаете ли вы, что после установки металлической крыши вы можете претендовать на страховую скидку на свой дом? Страховые компании знают, что им не придется покрывать столько требований по ремонту и замене крыш домов с металлическими крышами.Вы могли бы экономить деньги каждый месяц, просто сообщив своей страховой компании, что вы перешли на металл, и попросив скидку на страховой взнос.

#9 Делайте меньше работы, больше наслаждайтесь своим домом

Нижнее обслуживание

Любой домовладелец знает, что существует бесконечная череда задач, связанных с поддержанием дома в хорошем состоянии. В любое время, когда вы можете сэкономить время и деньги на найме подрядчиков или овладении некоторыми навыками «сделай сам», вы освобождаете себя, чтобы использовать это время и деньги для того, что вы действительно хотите делать.Перестаньте вкладывать деньги в один ремонт крыши за другим и приобретите металлическую крышу, которая перестанет требовать внимания после каждой бури.

#10 Отлично подходит для домов, в которых нельзя работать с более тяжелыми материалами

Металл – один из самых легких кровельных материалов. Если ваш дом имеет более слабую конструкцию или вас беспокоит вес новой крыши, вы можете быть спокойны, зная, что металлическая кровля не окажет серьезного влияния на конструкцию вашего дома.

Каковы недостатки металлической крыши?

Металлическая кровля не может быть полностью лишена недостатков.Но основные недостатки металлических крыш относительно невелики по сравнению с долгосрочными преимуществами, которые вы получаете с металлической крышей в своем доме.

#1 Большие инвестиции

Более высокая стоимость

Металлические кровли – не самые дешевые кровли на рынке. Черепица, как правило, является самым дешевым вариантом СЕГОДНЯ, но самым дорогим с течением времени и, скорее всего, выйдет из строя. Первоначальные затраты на замену металлической кровли стоят того, чтобы наслаждаться долговечной кровлей без стресса и максимальной выгодой.

#2 Патчи могут быть более заметными

Трудно подобрать цвета во время ремонта

Может быть трудно найти точное соответствие цвета, если ваша металлическая кровля нуждается в заплате спустя годы.Это потому, что цвет вашей собственной крыши со временем начнет тускнеть из-за солнца. Поврежденные места также, как правило, требуют замены всей секции или панели. Это означает, что у вас будет не одно маленькое пятнышко другого цвета, а большой участок на крыше. Но, учитывая относительно низкую вероятность необходимости серьезной замены прочной металлической кровли, это не должно помешать вам выбрать ее в качестве лучшего варианта для вашего дома.

Как ухаживать за металлической крышей?

Металл — это кровельный материал, не требующий особого ухода, но вам все равно придется уделять ему внимание, чтобы поддерживать его в отличном состоянии.Вы должны следить за тем, чтобы на вашей крыше не реже одного раза в год выполнялись следующие действия:

• Удаление грязи, плесени и пятен с поверхности
• Удаление веток и другого мусора
• Очистка желобов и стоков
• Удаление листьев и мусора, застрявших в ендовах
• Проверка крепежа, заклепок и винтов

Притягивают ли металлические крыши молнии?

Металлические крыши притягивают молнию не больше, чем любая другая конструкция.Но если в вас все-таки ударит молния, под металлической крышей вы в большей безопасности, чем под любым другим кровельным материалом.

Металлические кровли являются проводниками и в сочетании с другими огнестойкими материалами рассеивают удар, приводящий к земле. Ваша металлическая крыша также является негорючей, то есть она не загорится в случае удара молнии в ваш дом.

Оценка преимуществ и недостатков металлической кровли

обеспечивает вашему дому долговременную и надежную защиту в подверженном ураганам климате Флориды с высокой влажностью.Инвестируя в крышу, вы хотите выбрать вариант, который не будет головной болью в обслуживании. Вот почему так много домовладельцев выбирают металлическую кровлю вместо гонта и черепицы.

Hippo Roof — ваш источник в Мельбурне и во всем округе Бревард кровли, выполненной профессионально, с профессиональным мастерством, исключительным обслуживанием клиентов и непревзойденной пожизненной гарантией. Ваш первый шаг — просто запросить у нас цитату. Получите бесплатное предложение, связавшись с нами сегодня.

Получите расценки на металлочерепицу.

https://www.westorangeroofing.com/blog/5-causes-of-your-metal-roof-leak.cfm

При правильной установке металлическая кровля должна служить десятилетиями (обычный срок службы составляет от 40 до 70 лет). Тем не менее, есть несколько проблем, которые могут привести к протечке металлической кровли, многие из них связаны с ошибками, допущенными во время монтажа.

Вот что может пойти не так и что наша команда может сделать, чтобы это исправить.

Металлические кровельные винты

Кровельные винты, используемые для установки металлических крыш, включают резиновую шайбу в основании головки винта.Шайба образует своего рода прокладку между кровельной панелью и винтом. Это простая конструкция, которая, если все сделано правильно, отлично справляется с задачей предотвращения проникновения воды в вашу металлическую крышу.

К сожалению, есть ряд вещей, которые могут пойти не так с кровельными шурупами. Вот почему так важно, чтобы монтаж металлочерепицы выполняли только самые квалифицированные специалисты по кровельным работам. Общие проблемы с кровельными винтами включают:

• Винты с нижним приводом
• Винты с увеличенным приводом
• Смещенные винты

Единственный способ выявить протекающие кровельные винты — это тщательный визуальный осмотр экспертом по кровле.Даже если ваши металлические кровельные шурупы были закручены правильно, все равно рекомендуется проверять их каждые несколько лет, потому что со временем они могут «отвернуться» из-за ветра, вибрации и смещения крыши.

Откосы стопы

Отливы стека — это так называемые «башмаки» или отливы в местах, где трубы или вентиляционные отверстия выходят из металлической крыши. Устанавливаемые вокруг водопроводных и вентиляционных отверстий, они обычно изготавливаются из прорезиненного материала для уплотнения вокруг трубы или вентиляционного отверстия.

Это некоторые из областей, где металлическая крыша наиболее подвержена протечкам, отчасти из-за того, что срок службы стеновых накладок составляет менее половины срока службы самой крыши. Металлические крыши склонны к расширению и сжатию из-за тепла, и это со временем создает большую нагрузку на отливы штабеля. Как только они выйдут из строя, лучший вариант — заменить их квалифицированным специалистом по кровле.

Отсутствующие герметики

Как правило, герметики устанавливаются одновременно с вашей металлической крышей.Проблема в том, что герметики служат не так долго, как сам металл, и время от времени их необходимо заменять. Проверка герметика должна быть частью регулярного обслуживания металлических крыш, особенно в следующих областях:

• Металлические заглушки
• Z-образные планки
• Крышные переходы
• Ответные планки
• Регуляторы
• Смоляные лотки

Обычно рекомендуется, чтобы профессиональный кровельщик проверил герметик в этих местах и ​​заменил его при необходимости.Следует использовать только герметик, разработанный специально для металлических крыш. Типичный силиконовый герметик не всегда прилипает к поверхностям крыши и может не сохранять свою герметичность при всех расширениях и сжатиях, которые могут происходить с металлическими крышами.

Бордюры

Довольно часто блоки HVAC устанавливаются на металлической крыше. В большинстве случаев HVAC устанавливается на крышу, которая представляет собой металлическую конструкцию, предназначенную как для поддержки веса устройства, так и для соединения воздуховодов.

Область вокруг бордюра крыши является одним из наиболее частых мест утечек на металлических крышах. Облицовка должна быть установлена ​​по всему периметру бордюра, но даже если это сделано правильно, со временем вода может просочиться внутрь, особенно на возвышенную сторону бордюра. Наши кровельщики проверят все бордюры и при необходимости заменят их.

Швы и нахлесты

На металлической кровле неизбежно будут швы и места нахлеста панелей.Крайне важно, чтобы эти места были должным образом загерметизированы при первой установке крыши. На самом деле вода может подниматься вверх против силы тяжести благодаря силам сцепления, сцепления и поверхностного натяжения.

Этот процесс известен как капиллярное действие. Это может привести к протечке металлической кровли по швам, даже если перекрывающийся шов находится над основной панелью. Чтобы предотвратить это, мы используем герметик или бутиловую ленту для герметизации стыков и нахлестов. Поскольку панели крыши могут со временем смещаться и перемещаться, мы также рекомендуем регулярно осматривать эти области, чтобы убедиться, что они все еще в безопасности.

Первым шагом к устранению протечек в металлической крыше является выявление основной причины. West Orange Roofing — это команда преданных своему делу экспертов по кровле, которые имеют многолетний опыт ремонта металлических крыш в Центральной Флориде, и мы здесь, чтобы помочь всем, чем можем.
