Монтаж ендовы при кровле металлочерепицей: установка на кровлю под металлочерепицу, устройство, размеры, вывод на скат, как сделать и установить

установка на кровлю под металлочерепицу, устройство, размеры, вывод на скат, как сделать и установить

Содержание:

Описание ендовы
Разновидности доборных элементов
Особенности монтажа ендовы при кровле металлочерепицей
Правила выбора комплектующих частей
Установка и устройство ендовы

Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.

Описание ендовы

Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.

Основным назначением ендовы можно назвать следующее:

• Образование правильного угла между смежными скатами.
• Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
• Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.

Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов

Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.

В зависимости от устройства выделяют несколько видов ендовы:

• Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
• Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
• Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.

Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей

В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.

Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

• Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
• Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.

Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли.

Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

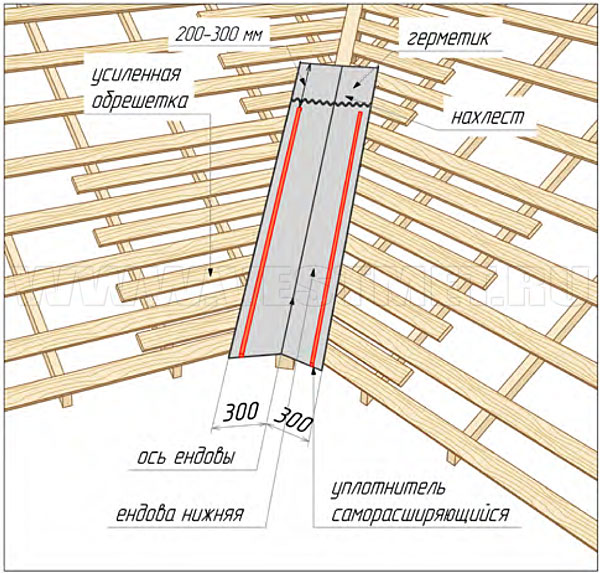

• В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
• Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
• Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
• Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
• В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

Устройство и монтаж ендовы, как правильно сделать и не допустить ошибок

Чтобы кровля отвечала всем архитектурным особенностям современных строений, её часто изготавливают в виде конструкций из множества многоскатных крыш. Геометрически сложные каркасы стропильной системы имеют большое количество примыканий скатных поверхностей, образующих внутренний угол кровли. Такие области в конструкции деревянной крыши называются ендовами. Другое название этого элемента — разжелобок или жёлоб ендовы. Имея v-образную форму, ендова крыши фактически играет роль жёлоба, по которому направляются и удаляются потоки воды. Грамотная установка этого элемента имеет огромное значение, так как ошибки при монтаже могут привести к протечкам, порче утеплителя и дополнительным расходам на ремонт.

Содержание

• 1 Схема устройства ендовы

  • 1. 1 Видео: устройство ендовы и примыканий

• 2 Последовательность монтажа ендовы

  • 2.1 Видео: монтаж ендовы на кровле из металлочерепицы

  • 2.2 Соединение двух ендов на скате

    • 2.2.1 Видео: ендова с выходом на скат на кровле из металлочерепицы

  • 2.3 Особенности крепления элементов узла ендовы

  • 2.4 Установка аэроэлемента свеса

  • 2.5 Усиление ендовы

  • 2.6 Подрезка черепицы при обустройстве ендовы

    • 2.6.1 Видео: монтаж керамической черепицы — формирование ендовой

• 3 Ошибки при монтаже ендовы

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

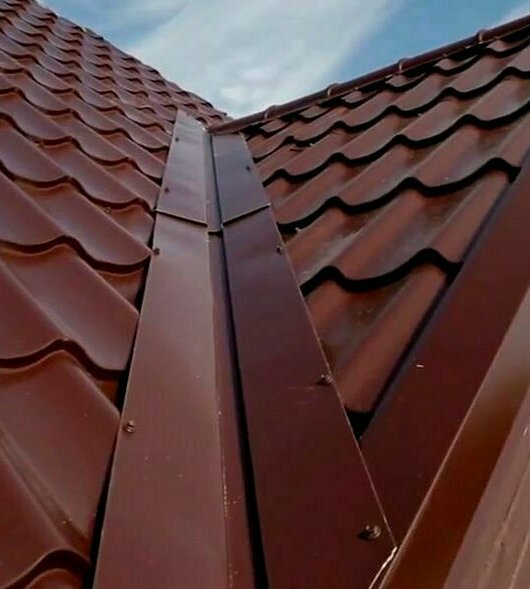

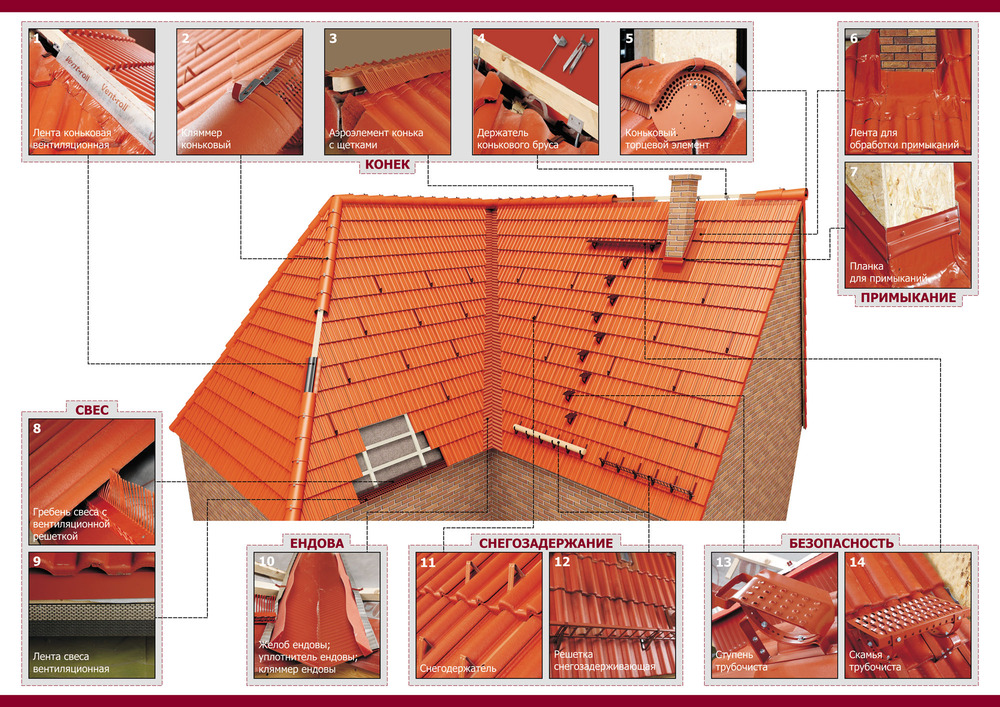

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

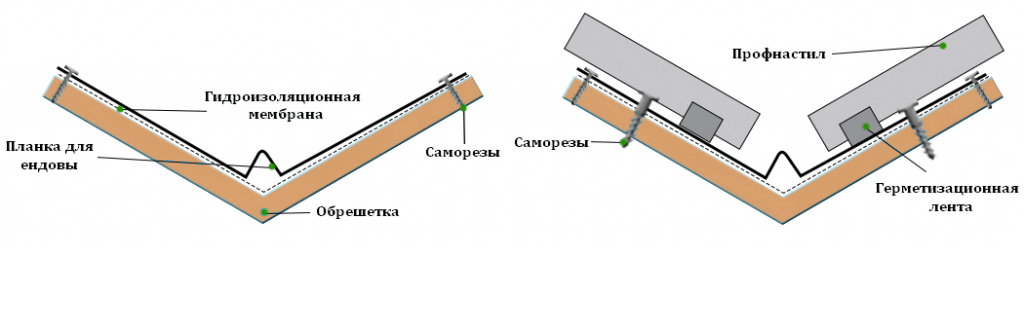

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

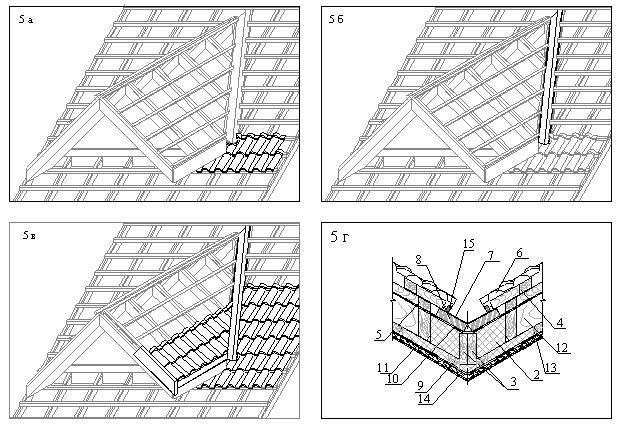

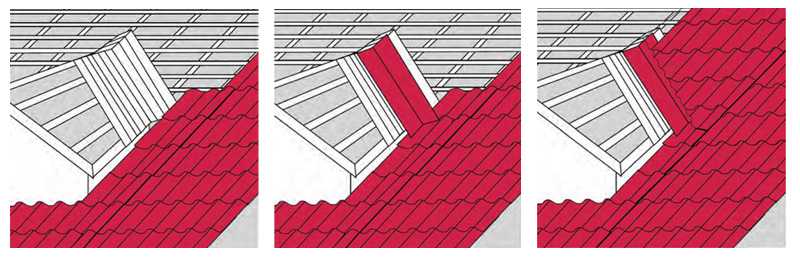

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:

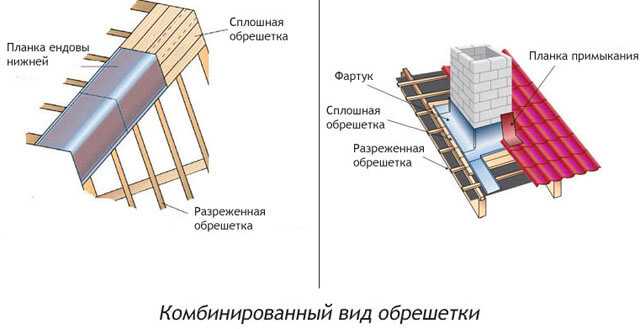

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Видео: устройство ендовы и примыканий

Последовательность монтажа ендовы

Установка ендовы производится в следующей последовательности:

1. Перед началом монтажа по всей длине карнизного свеса устанавливается капельник для отвода конденсата из подкровельной гидроизоляции.

   Капельник изготавливается из того же материала, что и основное кровельное покрытие

2. По обе стороны на костной стропильной ноге с зазором 5 см от её краёв прибиваются бруски горизонтальной контробрешётки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом.
3. К гидроизоляции в районе ендовы предъявляются повышенные требования. Здесь укладывается три слоя диффузионной мембраны. Её задача защищать нижележащие конструкции и теплоизоляционные материалы от попадания влаги, но не препятствовать выходу водяных паров. Первый слой мембраны раскладывается вдоль ендовы поверх горизонтальной контробрешётки. Плёнка внутри контробрешётки образует своеобразный жёлоб, который защищает древесину от намокания сбоку в случае появления подкровельного конденсата. Мембрана крепится при помощи скоб к верхним и боковым граням планок. Затем мембрана обрезается по краю капельника и контробрешётки.

   Гидроизоляционный материал защищает планки контробрешётки от намокания сбоку и крепится к ним строительным степлером

4. Далее диффузионная мембрана раскладывается по скатам на стропила по заранее выполненной разметке. Укладка гидроизоляции на скатах производится косичкой, то есть попеременно с двух сторон ендовы. При этом мембрана переносится через обе горизонтальные контробрешётки и обрезается за её противоположным краем. Крепление мембраны со скатов также производится с помощью степлера на боковых и верхних гранях обеих горизонтальных контробрешёток. Стыки этого гидроизоляционного барьера можно склеить с помощью двустороннего скотча.

   При склеивании мембраны необходимо делать нахлёст не менее 10 см и проклеивать его двусторонним скотчем

5. Чтобы мембрана не хлопала по капельнику от ветра и не растрепалась с течением времени, необходимо приклеить её к краю жёлоба капельника двусторонним скотчем.
6. Поверх гидроизоляции набиваются бруски ендовой доски, которые образуют воздушный зазор для вентиляции подкровельного пространства и отвода конденсата с плёнки.


   Между нижней планкой ендовы и плёнкой гидроизоляции оставляют зазор для отвода конденсата

7. Укладка мембраны с противоположного ската, а также крепление скобами к горизонтальной контробрешётке и проклейка двусторонним скотчем происходит аналогичным образом.
8. После того как мембранной закрыты оба соседних ската и ендова, на них завершается набивка контробрешётки и начинается монтаж брусков обрешётки. Монтаж нижней обрешётки вдоль карнизного свеса проводится заподлицо с торцами контробрешётки.

   Деревянная обрешётка, уложенная на бруски контробрешётки, необходима для вентилирования подкровельного пространства и для крепления финишного покрытия

9. В области ендовы на нижних планках обрешётки делается разметка под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц.

   Нижние рейки обрешётки в области ендовы подрезаются для образования ровного стыка

10. Торцы обрешётки со стороны фронтонного свеса закрываются завёрнутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх неё набивается лобовая доска. Если это предусмотрено проектом, по всему карнизному свесу монтируются кронштейны для крепления желобов.
11. В районе ендовы посередине между рядовыми рейками обрешётки набиваются дополнительные бруски, которые поддерживают жёлоб, не давая ему деформироваться под тяжестью снега. При этом благодаря учащённой обрешётке пространство под желобком ендовы хорошо вентилируется. При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача — не допустить попадание воды и снега в вентиляционный зазор между черепицей и гидроизоляцией.

    Для противодействия снежным нагрузкам под планкой нижней ендовы устраивается учащённая обрешётка

При отсутствии водосточной системы установка фартука свеса не является обязательной.

Видео: монтаж ендовы на кровле из металлочерепицы

Соединение двух ендов на скате

Процесс монтажа на стыке двух ендов осуществляется следующим образом:

1. Если проектом предусмотрен стык ендов ниже конька, то желоба с обеих сторон подрезаются для плотного сопряжения и закрепляются саморезами. Стык желобов тщательно проклеивается герметизирующей лентой по всей длине, профилируется по рёбрам и прокатывается роликом.
2. Планка ендовы в верхней части крепится к обрешётке скобками. Верхний угол стыка формируется руками, а отбортовка прижимается к поверхности желобков.

   Для того чтобы влага не проникала в подкровельное пространство, по краям планок ендовы делают загибы

3. Отбортовка полностью загибается внутрь по всей длине, при этом прилагать усилия можно только в местах над обрешёткой. По всей длине желобка ендовы с обеих сторон наклеиваются поролоновые полосы. Они защищают подкровельное пространство от осадков и пыли. Нижний край поролоновой полосы должен приходиться на аэроэлемент свеса. Если поролоновые полосы по какой-то причине не были использованы, вода, снег и пыль будут постоянно попадать под кровельное покрытие, тем самым сокращая срок службы конструкции.

   Поролоновые полосы нужно устанавливать обязательно, чтобы защитить пространство под планкой ендовы от воды, снега и пыли

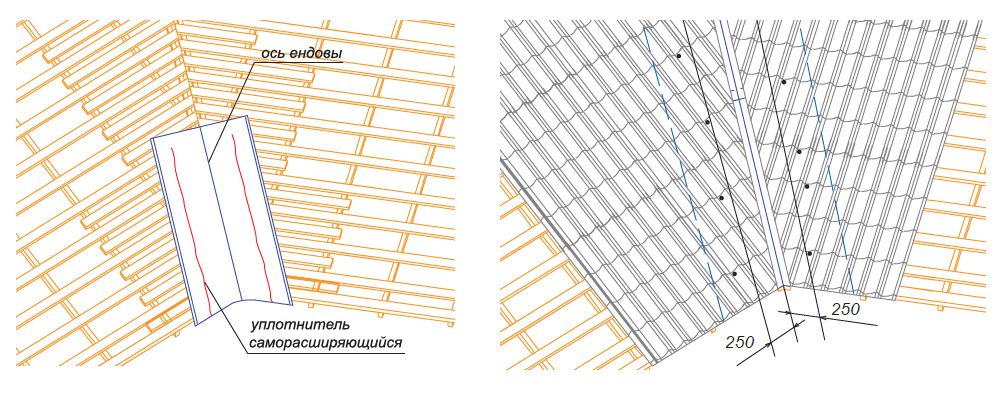

4. Кровельный материал укладывается на обоих примыкающих скатах в направлении от фронтонного свеса или хребта ендовы, максимально закрывая желобок. Чтобы обеспечить беспрепятственное стекание дождевой воды и сход снега по жёлобу ендовы, покрытие с обеих сторон подрезается на одном уровне. Нахлёст подрезанной черепицы на желобок ендовы должен составлять от 13 до 15 см или 8–10 см от центра нижней планки.

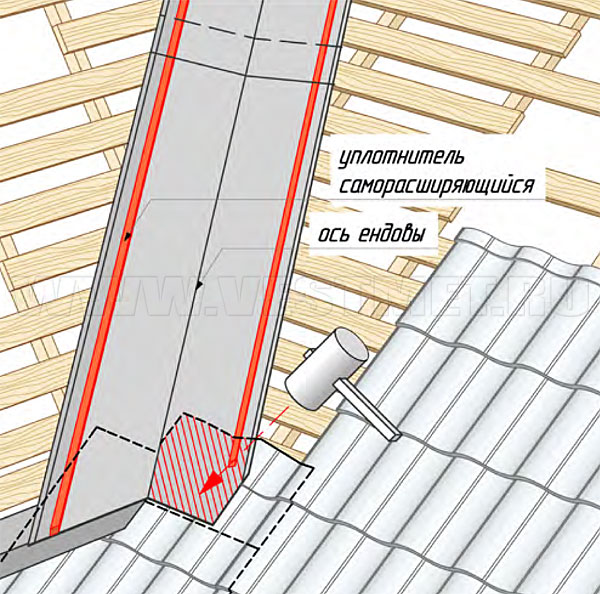

   Листы металлочерепицы подрезают так, чтобы они заходили на нижнюю планку ендовы на 13–15 см

Меньший нахлёст приведёт к тому, что поролоновая полоса будет разрушаться из-за воздействия солнечного излучения, а больший — усложнит крепление черепицы.

Линия отреза наносится красящим шнуром по меткам, расположенным вверху и внизу ендовы, и размечается с обеих сторон желобка.

Видео: ендова с выходом на скат на кровле из металлочерепицы

Особенности крепления элементов узла ендовы

Узел ендовы имеет вид вогнутого угла между двумя скатами крыши. Для крепления этого элемента крыши используют кровельные саморезы, которые оборудованы резиновой или пластиковой шайбой. Шайба выполняет несколько функций:

• предохраняет поверхность кровельного материала от царапин и повреждений;
• служит в качестве гидроизоляционной прослойки между саморезом и отверстием в кровле, герметично закрывая все щели.

Резиновая шайба обеспечивает мягкий прижим самореза и гидроизоляцию отверстия

При монтаже планки ендовы необходимо делать нахлёст не менее 10 см.

Для лучшей герметизации этих кровельных элементов необходимо использовать уплотнительную ленту.

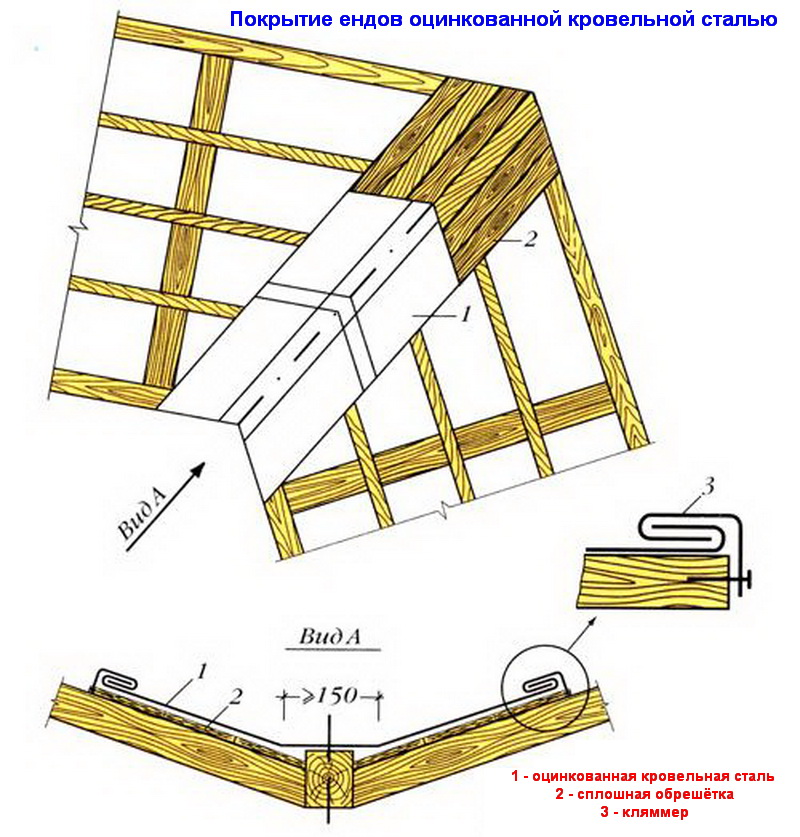

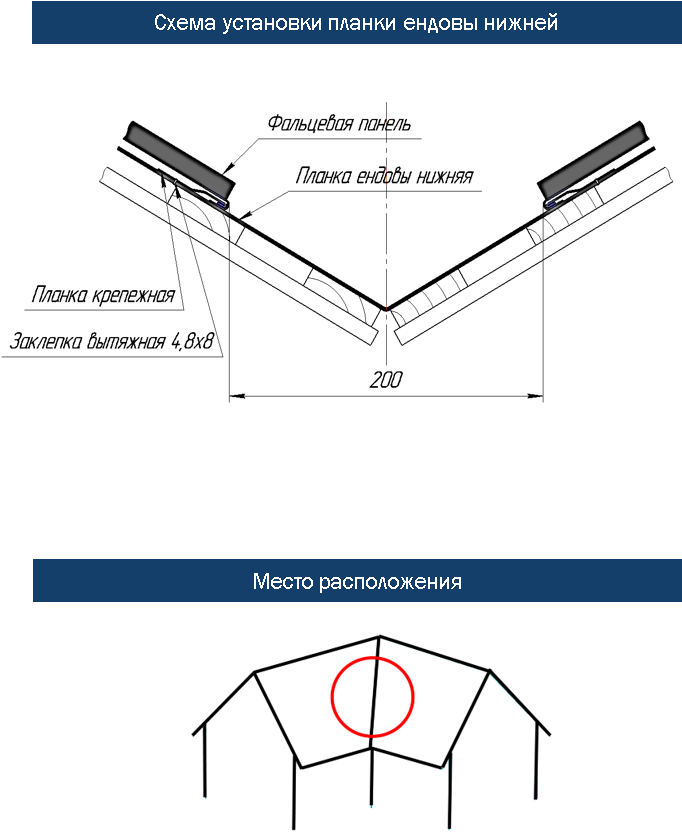

Планки нижней ендовы монтируют непосредственно к деревянной обрешётке с помощью кляммеров, фиксируемых гвоздями или саморезами. Верхний элемент ендовы необходимо прикручивать саморезами к металлочерепице. Следует учесть, что саморезы для крепления верхней ендовы не должны упираться в нижний жёлоб. Промежутки между кровельным покрытием и листами разжелобка необходимо заполнить поролоновым уплотнителем.

Кляммеры закрепляют нижнюю планку ендовы, не повреждая её края

При монтаже узлов ендовы следует обратить особое внимание на качество обрешётки. Установку нижнего жёлоба рекомендуется делать на сплошную обрешётку, ширина которой должна быть не меньше ширины самой ендовы.

Установка узлов ендовы осуществляется следующим образом:

1. На металлическом желобке ендовы отогнуть канты или отбортовку. Удобнее всего это сделать на ребре обрешётки.
2. Согнуть лист желобка по средней линии, повторяя профиль ендовы. Укладка желобков в ендове производится снизу вверх начиная с карнизного свеса. Дождевая вода из ендовы должна попадать точно в водосточный жёлоб. Для этого выступающий край нижнего желобка размечается по краю внутреннего угла водосточного жёлоба с выносом 3–4 см, после чего он подрезается по разметке.

   Узел ендовы необходимо разметить так, чтобы вода из разжелобка попадала точно в водосточный жёлоб

3. Чтобы предотвратить смещение желобка, от края верхней кромки оставить расстояние 1–2 см и прикрепить его к контробрешётке двумя гвоздями или саморезами.
4. Закрепить разжелобок с обеих сторон, используя шесть скобок, поставляемых в комплекте, с шагом 40 см. После этого отбортовку желобка загнуть внутрь.

Скобки следует крепить не к рядовой, а к учащённой обрешётке, иначе они помешают ровной укладке черепицы.

Верхний желобок укладывается на нижележащий с нахлёстом не менее 10 сантиметров. При укладке необходимо совместить поперечные рёбра желобов и закрепить последующие желобки аналогично первому.

При монтаже ендовы из нескольких планок необходимо делать нахлёст в 10 см

Установка аэроэлемента свеса

Аэроэлемент свеса устанавливается для дополнительной поддержки нижнего ряда металлочерепицы, а также для предотвращения проникновение птиц под кровлю.

1. При наличии фартука свеса положение аэроэлемента определяется в зависимости от выбранного нахлёста черепицы на водосточный жёлоб и находится в пределах от 31 до 37 см от первой рядовой обрешётки.
2. Аэроэлементы устанавливаются ресничками вверх и крепятся саморезами или гвоздями.

   Аэроэлементы свеса крепятся саморезами или гвоздями

3. После того как отмерена необходимая длина аэроэлемента, отмечается положение его ножек, попадающих на загнутую отбортовку, и кронштейнов водосточной системы. Мешающие ножки отрезаются.
4. Чтобы первый фрагмент подрезанной черепицы имел надёжную опору, вынос аэроэлемента на желобок должен быть равен 10 см.

Если вынос будет больше, он будет удерживать в жёлобе мусор и опавшие листья, а также препятствовать скольжению снега и дождевой воды.

Усиление ендовы

Функциональность ендовы напрямую связана с качеством её основания. Для усиления ендовы лучше использовать сплошную обрешётку.

1. По всей длине основания устанавливается гидроизоляционный слой. Лучшим вариантом для усиления узлов жёлоба является использование ендового ковра. Это защитное покрытие изготавливается из нетканого полиэфирного материала, пропитанного бетонными смесями с добавлением модификаторов. На верхнюю сторону ендового ковра наносится посыпка из базальтовой крошки, нижняя его часть покрыта гранулами песка.
2. Гидроизоляционный материал фиксируется с помощью специальных наклеек или гвоздями. Если ковёр прибивают гвоздями, расстояние между ними должно быть около 20 см.
3. Монтируются нижние элементы ендовы, кровельное покрытие, уплотнители и декоративные детали.

Для усиления узлов ендовы вместо стандартной гидроизоляции можно использовать нетканые полиэфирные материалы

Установка полиэфирного полотна с битумной пропиткой позволяет решить ряд проблем:

• обеспечить надёжную защиту внутренних перегибов конструкции и других наиболее уязвимых для попадания влаги мест;
• создать амортизирующую прослойку, которая будет смягчать нагрузку от снега;
• повысить эстетические качества крыши;
• полностью исключить протечки.

Подрезка черепицы при обустройстве ендовы

Если ендова устраивается на крыше из черепицы, часто требуется подрезка элементов кровельного материала:

1. Сначала выполняется черновая подгонка, а затем чистовая разметка и подрезка черепицы точно по линии, нанесённой на желобке ендовы.

   Подрезку черепицы необходимо производить на станке с циркулярной пилой

2. Шип черепицы, попадающий на ендову, отбивается или отрезается, чтобы она не трескалась на желобке.
3. Поролоновую полосу под черепицей следует подрезать — это позволяет сразу уложить кровельное покрытие ровно, не дожидаясь, когда оно под действием собственного веса продавит полосу и ляжет на место.
4. Предварительно в подрезанной черепице просверливается отверстие для самореза с расчётом, чтобы оно не попало на желобок.
5. Подготовленный элемент кровельного покрытия устанавливается на место и крепится саморезом.

   Все уложенные элементы должны образовывать ровную линию, параллельную оси желобка

6. Иногда при разметке видно, что после отреза некоторых элементов остаётся небольшой треугольный фрагмент, который трудно закрепить. Это происходит в том случае, если линия отреза приходится на правую грань черепицы, тогда линию отреза сдвигают на 5 см, а рядом используют половинчатую черепицу. Она устанавливается вместо обычной рядовой через один столбец от подрезанной. Расход половинчатых элементов кровельного покрытия составляет одну штуку на два ряда с каждой стороны ендовы.

   Половинчатая черепица добавляет недостающий фрагмент кровли, если в этом ряду под обрезку на ендове попадает большая часть поверхности последнего элемента покрытия

7. Подготовленная подрезанная черепица укладывается на своё место и фиксируется саморезом. Черепица из верхнего ряда сдвигается вниз и прижимает подрезанный элемент.
8. Аналогичным образом укладывается и остальной кровельный материал в ендове. При укладке на коньке крайняя коньковая черепица, которая выходит на стык ендов, подрезается по той же линии, что и черепица, расположенная в рядах на скате.
9. Верхний срез крайней коньковой черепицы закрывается специальной лентой для примыканий. Монтаж ендовы завершён.

   Гофрированная лента является удобным и эффективным материалом для герметизации выступающих частей кровли

Нельзя крепить черепицу сквозь желобок ендовы, так как в месте прохода самореза осадки будут затекать под кровлю.

Видео: монтаж керамической черепицы — формирование ендовой

Ошибки при монтаже ендовы

Установка жёлоба ендовы требует внимательности и навыков. Так как этот элемент кровли переносит большое количество дождевой воды, малейшая ошибка при его установке может привести к серьёзным проблемам и дополнительным расходам. Наиболее часто встречающимися ошибками при монтаже ендовы являются:

1. Попытка отрезать черепицу прямо на ендове, используя болгарку. Это часто приводит к повреждению уже закреплённого желобка. Кроме того, очень трудно добиться ровной линии отреза по всей длине разжелобка, поэтому ендова и вся кровля будет выглядеть неряшливо, а стекание воды и сход снега будут затруднены.

   Если черепицу отрезать неровно, крыша будет иметь неряшливый вид, а вода и снег будут сходить с неё с перебоями

2. Крепление желобка гвоздями по всей длине.
3. Установка планок ендовы от конька к нижнему краю. В этом случае нижняя планка будет накрывать верхнюю. В местах примыканий этих элементов влага попадёт внутрь кровли, а не стечёт вниз.
4. Узкая обрешётка или отсутствие дополнительных реек. Эта ошибка приведёт к тому, что вес снега деформирует ендову. В результате образуются щели и зазоры, через которые проникнет влага.
5. Перекрученные или недостаточно сильно закрученные саморезы. В первом случае повреждается кровельное покрытие, во втором — под саморез будет проникать влага.

   При неправильном закручивании саморезов в подкровельное пространство будет затекать вода, способствуя разрушению стропильной системы

Процесс установки ендовы требует специальных познаний и строительных навыков. Поэтому монтаж этого кровельного элемента лучше доверить опытным специалистам. В этом случае будут исключены ошибки, приводящие к серьёзным проблемам.

• Автор: Андрей Соколов
• Распечатать

Оцените статью:

(1 голос, среднее: 1 из 5)

Поделитесь с друзьями!

Установка ендовы открытой ендовы на металлической крыше для открытой крепежной панели

На металлической кровле ендова образована двумя пересекающимися скатами. Установка отделки ендовы в этой области вашей крыши предотвращает движение воды вверх по противоположному склону и проникновение в вашу крышу. Без отделки вода может легко попасть в ловушку со снегом, листьями и другим мусором.

Отделка Valley является неотъемлемой частью обеспечения водонепроницаемости вашей крыши, и даже самые дорогие материалы не защитят вашу крышу от проникновения воды, если она установлена ​​неправильно. Здесь вы найдете все шаги, необходимые для правильной установки отделки ендовы для защиты металлической кровли.

В этой статье мы рассмотрим:

• Что такое Valley Trim?
• Сколько стоит отделка долины?
• Необходимые инструменты и расходные материалы
• Установка Valley At Eave
• Установка Valley At Ridge
• Накладка ендовы крепления
• Отделка перекрывающейся ендовы

Прежде чем приступить к отделке ендовы, помните, что подкровельный слой является важной частью любой металлической кровельной системы. Перед установкой отделки ендовы убедитесь, что уложена надлежащая подложка. Наша цель в компании Western States Metal Roofing — сделать вашу установку максимально простой.

Также важно ознакомиться с руководством по установке производителя, которое поможет вам установить ендову на металлическую крышу.

Облицовка ендовы представляет собой приподнятую секцию в самой нижней точке ендовы, предназначенную для предотвращения движения воды вверх по противоположному склону и проникновения через крышу. Отделка ендовы устанавливается до монтажа металлических кровельных панелей. Долина металлической кровли представляет собой участок, образованный двумя пересекающимися скатами.

Стоимость отделки ендовы будет зависеть от калибра, типа окраски и размера отделки ендовы. В среднем отделка долины будет стоить от 3 до 6 долларов за погонный фут.

• Ножницы для резки металла
• Плотницкий карандаш
• Молоток
• Кровельные перчатки
• Пистолет для герметика
• Силиконовый герметик
• Шурупы с цилиндрической головкой #10 x 1”

При измерении длины ендовы необходимо учитывать минимум 1 дюйм выступа и 12 дюймов нахлеста. Минимум 3 дюйма потребуется также для подготовки конька.

1. Установка отделки разжелобка должна начинаться с конца крыши.
2. Поместите нижнюю накладку желоба в желаемое положение. ПРИМЕЧАНИЕ: Не забудьте учесть выступ минимум 1 дюйм.
3. Карандашом плотника наметьте место пересечения ендовы с карнизом крыши.
4. Ножницами прорежьте по контуру, остановив разрез на стыке ендовы.
5. Затем отмерьте 2 дюйма от верхней части контура и сделайте прямой разрез по шву. СОВЕТ: Потянув за клапаны вверх, вы сможете легче резать.
6. Отметьте линию под углом 90 градусов с обеих сторон шва.
7. Выемка надрезается прямо посередине шва по вашей линии.
8. Снимите обе створки ендовы.
9. Отрежьте левый клапан под углом 45 градусов. СОВЕТ: Возможно, вам придется подрезать по мере необходимости, чтобы получить плотную посадку.
10. Молотком слегка постучите по левому клапану внутрь под углом 90 градусов.
11. Затем с помощью молотка загните правый клапан внутрь под углом 90 градусов.
12. Обрежьте клапан, чтобы он мог полностью сгибаться под углом 90 градусов.
13. Выкройка лоскута по ендовому шву
14. Отметьте углы клапана там, где они пересекаются с линией края ендовы.
15. Используя эту отметку в качестве ориентира, отрежьте лишние клапаны.
16. С помощью молотка нажмите внутрь на 90 градусов.

На случай, если вы предпочитаете визуализацию, мы создали пошаговое видео по установке. Многие наши клиенты посмотрят видео об установке открытого желоба и распечатают блог, чтобы помочь им во время установки отделки желоба.

1. Разложите ендову на гребне и начните обводить верхний контур.
2. Измерьте высоту стыка ендовы.
3. Основываясь на этой высоте, отметьте центр шва.
4. Соедините углы с центром метки.
5. Проведите прямую линию вниз по шву до 2-дюймовой отметки.
6. По одной с каждой стороны долины нарисуйте параллельную линию на расстоянии 3 дюйма от вашей трассы.
7. Установив угломер на 90 градусов, отметьте прямую линию от края стыка до края ендовы.
8. Повторите этот процесс для противоположной стороны.
9. Разделы, которые вы удалите, выделены красным ниже:
10. Используя ножницы по металлу, начните резать внешнюю часть
11. Разрежьте прямо по центру шва.
12. Используйте инструмент для подгибки краев капельника и начните сгибать створки в зависимости от угла наклона вашей крыши.
13. С помощью молотка постучите по обоим фальцевым клапанам на 9угол 0 градусов.

1. Поместите ендову в правильное положение. ПРИМЕЧАНИЕ: Не забудьте учесть выступ минимум 1 дюйм.
2. Перед креплением ендовы обязательно удалите с ендовы весь защитный пластик.
Силиконовый герметик
3. следует наносить на расстоянии 1 дюйма от края отделки карниза, где ендовы будут перекрываться.
4. Защитите свою долину с помощью 10# x 1” винты с цилиндрической головкой , примерно 12” друг от друга и 1” от края.
5. На карнизном конце ендовы отрежьте короткие углы, удалив выступы шириной 1 дюйм с каждой стороны.

Перед наложением ендовы помните, что ендова должна быть перекрыта минимум на 12 дюймов. Для перекрытия:

1. При перекрытии ендовы необходимо нанести силикон на 1 дюйм от нижней части ендовы.
2. Закрепите нахлест с помощью шурупов 10# x 1”. Найдите винты 12” O.C.
3. Теперь ваша долина готова к нанесению мела и подготовке к установке на крыше.

Если это видео помогло вам, загляните на наш канал YouTube, где вы найдете дополнительные пошаговые видеоролики по установке.

Что такое мертвая долина на крыше? — Как починить крышу «мертвой долины» (черепица и гонт)

Долина крыши — это точка пересечения изменяющихся уклонов крыши. Название происходит от долиновидного вида, который защищает крышу от дождя и снега и уменьшает накопление мусора.

Желоб крыши способствует отводу воды со ската крыши и уменьшает скопление снега и льда на кровельных покрытиях; таким образом, отвод воды с крыши остается беспрепятственным. Помимо уменьшения скопления воды на крыше, эта система также улучшает общий вид дома.

Что такое мёртвая долина на крыше? Это просто пересечение двух скатов крыши, образующее ложбину, из которой вода не может эффективно стекать. В этом вопросе есть еще кое-что, что обсуждается в этой статье.

Что такое мертвая долина на крыше?

Участок крыши, где два или более углов сходятся в одном месте, называется «точкой уклона». Если у вас сложная крыша с многочисленными скатами, мёртвые долины неизбежны и должны быть надлежащим образом защищены и тщательно поддерживаться.

Хорошие проектировщики домов, которые разбираются в дизайне крыш и движении воды, как правило, избегают оставлять в своих планах мертвые долины, которые впоследствии могут вызвать трудности. Когда это упущено, обученная кровельная фирма обязана обнаружить и защитить эти уязвимые места.

В месте, где встречаются противоположные скаты крыши, вода может легко стекать по крыше через желоб, образованный пересечением. Уклон ендовы обычно такой же, как и уклон крыши в целом.

Из-за конструкции крыши вода может стекать прямо в эти скатные участки, которые часто имеют недостаточный или отсутствующий дренаж из-за конструкции конструкции. Когда два или более противоположных ската крыши встречаются в мертвой долине, падения практически нет, что может привести к скоплению воды и другого мусора.

Обычно это не имеет большого значения, потому что вода стекает быстро, но в случае мертвой долины вода не может стекать из-за чрезвычайно плоской долины. Это также может произойти, когда часть вашей крыши встречается с внешней стеной, которая ниже, чем остальная часть крыши.

Если вы не позаботитесь о мертвой долине должным образом, это может привести к протечкам и другим серьезным повреждениям крыши. Тем не менее, мы составили это руководство, чтобы вы могли просто починить крышу мёртвой долины до возникновения проблем.

Типы мертвых ендов

Не все крыши и водоразделы одинаково обрабатываются строителями и проектировщиками. Мертвая долина – это участок кровельной системы, где вода не может свободно стекать по крыше из-за стыка двух скатов или ската со стеной.

Существует два типа мёртвых ендов: первый – это когда нормальная ендова переходит в угол плоской стены, а не прямо с крыши, а второй – в результате слияния двух или более склонов в один.

Любая крыша с малым уклоном должна изготавливаться из материалов, способных выдерживать постепенный сток воды без преждевременного износа, как и любая другая крыша с малым уклоном. Подрядчики по кровле часто укладывают кровельные материалы на эти участки без правильного подстилающего слоя, что может стоить домовладельцам ремонта в сотни долларов.

В первый раз используйте выбранный материал с малым уклоном, чтобы обеспечить свою безопасность. Есть первоначальные инвестиции, но они необходимы для долговечности вашей крыши.

Проблемы, вызванные тупиками на крыше

В мертвых долинах есть вода, и мусору некуда деваться, что приводит к затруднению или отсутствию надлежащего дренажа. Мусор и вода в этом месте могут повредить древесину и черепицу, что в конечном итоге приведет к дорогостоящему ремонту.

Мертвые ендовы на любой крыше представляют серьезную проблему, так как в них может скапливаться дождевая вода, снег, листья и другой мусор. По мере того, как кровельный материал стареет или начинает разрушаться, накопленный мусор и вода в конечном итоге просачиваются через черепицу и вызывают протечки.

Со временем мёртвые долины становятся проблемной зоной для кровельных работ, так как протечки распространяются на другие участки крыши, и конструкция крыши под черепицей начинает разрушаться. Когда повреждение серьезное и продолжается в течение длительного периода времени, может потребоваться замена крыши и прилегающих структурных элементов.

Даже если возможно исправить мертвую долину, если это не будет сделано достаточно рано или неправильным способом, это все равно может стать проблемой; срок службы вашей крыши значительно сократится, если вы не исправите мертвую долину.

Строители и кровельщики часто прибегают к «решению», укладывая связку гонта и войлочной бумаги вниз на участке с небольшим уклоном или без него. Несмотря на то, во что они верят, это не продлится долго, потому что использование некачественного решения, подобного этому, приведет к утечке в этой области в течение трех-пяти лет.

Подобные ложные решения могут нанести значительный вред. Вот лишь несколько примеров:

1. Чрезмерные протечки кровли

Утечки в мертвых зонах, безусловно, являются серьезной проблемой для всех, и все больше и больше утечек, исходящих из вашей крыши, могут указывать на наличие необнаруженной мертвой долины . Если нет утечки, большинство домовладельцев не подозревают, что у них есть тупиковая крыша, пока она не будет обнаружена, и пока утечка обнаружена, это не означает, что ваша проблема тупиковой долины не подлежит ремонту.

Можно предотвратить скопление воды на крыше и дальнейшие повреждения, установив мембраны и другие решения во время ремонта крыши.

2. Скопление воды и мусора на крыше

Когда дело доходит до протекающих крыш, легко увидеть, что застой воды является наиболее типичным виновником, хотя это не единственный недостаток. Существуют различные проблемы, которые создает объединение воды.

На самом деле к стоячей воде и мусору жуков тянет по-разному. Лужи на крышах привлекают комаров, потому что они обеспечивают идеальные условия для гнездования насекомых, и, кроме того, тараканы и термиты с большей вероятностью начнут гнездиться в вашем доме, если вода просочится через крышу.

Для питья и строительства гнезд это идеальное место для них. Накапливающийся мусор может пригодиться и другим тварям, которые могут ухудшить состояние крыши.

Помимо того, что это может привести к дорогостоящему ремонту, стоячая вода может также создать целые экосистемы, которые следует держать подальше от собственности.

3. Ледяные и водяные запруды

Даже в ситуациях, когда создается впечатление, что скопившаяся вода течет, ледяные запруды могут нанести значительный ущерб дому и стать основным источником утечек. Что еще хуже, наличие ледяных дамб может привести к образованию мертвых долин там, где их раньше не было.

Вдоль края крыши образуется ледяная дамба, не позволяющая талому снегу стекать со стены. В результате может усилиться рост плесени и грибка.

Кроме того, постоянное замерзание и таяние льда может привести к широкому спектру физических повреждений, таких как сильное растрескивание крыши, а также вздутие и отслоение внутренней краски.

Для защиты вашего дома от опасностей ледяных дамб необходимо принять необходимые меры предосторожности в отношении воды и льда.

4. Мох и гниль

Нежелательная растительность может проникнуть даже в самые маленькие трещины и щели в крыше, представляя серьезную угрозу. Крыша, на которой растут мох, водоросли или сорняки, с меньшей вероятностью будет водонепроницаемой, что делает ее более уязвимой для повреждений.

Когда дело доходит до кровельных мембран, эти корни могут разбить их на части, и может возникнуть петля отрицательной обратной связи, позволяющая накапливать больше воды, что, в свою очередь, привлекает больше вредителей.

Как починить ендову на крыше

По своей природе вода течет вниз по склону, и в большинстве случаев дождевая вода стекает по желобам и от дома. Листья, ветки и другой мусор, удерживающий воду, требует дорогостоящего ремонта крыши в мертвой долине, поскольку воде больше некуда деться.

Хотя мертвые долины могут быть неизбежны из-за архитектуры дома, они не обязательно должны быть поврежденными участками, требующими частичного ремонта крыши. Войлочная бумага и черепица, которые вы использовали бы в мертвой долине, со временем изнашиваются под воздействием солнца, поэтому утечку следует ожидать в течение трех-пяти лет.

Применение модифицированной битумной обработки и других методов гидроизоляции поможет предотвратить попадание воды на каркас и вызвать протечки и повреждения.

Если вы хотите избежать протечек и других проблем, вызванных мёртвыми ендовами на вашей крыше, вам следует нанять сертифицированную кровельную компанию с опытом работы в этой области. Ваш кровельщик несет ответственность за выполнение необходимого ремонта, так как многие неопытные кровельщики могут просто засыпать галькой всю область, даже если мертвая долина требует особого внимания.

1. Устройство ледо-водяного барьера

Для создания гидроизоляции на уязвимых участках стало традицией устанавливать ледо-водяную мембрану и использовать изделия из высококачественного металла, изготовленные на заказ в соответствии с вашими требованиями. крыша.

Мембраны для подкровельного покрытия предназначены для предотвращения повреждения льдом и водой мест, особенно подверженных воздействию льда, таких как ендовы крыш. Битум, модифицированный полимерами, используется для изготовления средств защиты от льда и воды (также известных как щиты от льда и снега в холодных регионах).

Подложки, такие как рубероид, могут быть уложены после укладки барьера от льда и воды. Помимо защиты от наледи, экран от льда и воды также может защитить от дождя, вызванного сильным ветром.

  2. Используйте ПВХ, модифицированный битум или ТПО

Модифицированный битум представляет собой прочную, но гибкую водонепроницаемую мембрану, созданную путем смешивания асфальта с полимеризованным каучуком или пластиком и последующего армирования смеси стекловолокном. Это кровельная система на основе асфальта, состоящая из нескольких слоев для обеспечения герметичности и требующая минимального обслуживания крыши.

Сопротивление разрыву и проколу модифицированного битума превосходит сопротивление ТПО, когда речь идет о гидроизоляции. Использование модифицированного битума для кровли по сравнению с ТПО имеет много преимуществ, таких как простота ремонта или замены в случае повреждения мембраны.

В некоторых регионах высококачественный модифицированный битум также используется для предотвращения утечек или просачивания, а также для увеличения стока воды.

Таким образом, это очень адаптируемое решение этой широко распространенной кровельной проблемы, независимо от того, применяется ли оно ко всей крыше или только к тупикам в определенных местах.

В целом, рулонная кровля из ТПО дешевле при покупке и установке, но ей не хватает долговечной эстетики кровли из модифицированного битума. Для гидроизоляции обычно используются герметичные мембраны из ПВХ и ТПО.

Термопластичный полиолефин (ТПО) белого цвета способствует отводу воды и отражению тепла от крыши. Это снижает температуру внутри помещения, а также предотвращает утечки.

ПВХ действует аналогичным образом, но является более прочным и жестким, чем ТПО.

Для правильной работы гидроизоляционных систем необходимо установить дополнительные дренажные системы, которые помогут предотвратить скопление воды, а также отведут воду с крыши. Крайне важно, чтобы любая приобретаемая вами мембранная кровля поступала из надежного источника, поскольку качество этих продуктов может сильно различаться.

3. Установите изготовленный на заказ металлический отлив

Изготовленный на заказ металлический отлив, вероятно, является лучшим решением для таких проблем с крышей, как тупик. Установка металлического фартука может помочь закрыть утечку и отвести воду с крыши.

Они особенно удобны в углах мертвых долин, где вода заливается в угол, а не стекает с крыши. Обшивка гарантирует, что уплотнение будет идеальным, предотвращая проливание воды, хотя это может быть дорогостоящим и трудоемким процессом.

4. Иметь хорошо спроектированную ендову

Большинство подрядчиков, занимающихся кровельными работами, укладывают кровлю поверх мертвой ендовы без необходимых мер гидроизоляции. Крыша мертвой долины не должна быть проблемой, но, к сожалению, многие строители/кровельщики не знают, как с ней обращаться, и это может привести к серьезному ущербу от воды.

Архитекторы строят красивые современные дома, но толком не понимают, как движется вода. Они строят дома, где вода с разных участков крыши спускается в точку защемления, образуя мертвую долину.

Правильно соорудив мертвую долину, можно избежать основных проблем.

Как исправить ендовы на ендовах черепичной и гонтовой крыш

Когда ендовы заканчиваются на черепице, а не на краю крыши, это создает больше всего проблем. Хотя поначалу мёртвая впадина может показаться проблемой, она может существовать так же долго, как и любая другая область крыши, при правильной установке и обслуживании.

Почти на каждой крыше есть какая-то впадина, а для черепичной крыши может возникнуть проблема, когда количество и/или скорость воды, вытекающей из впадины, заставляет воду разбрызгиваться или просачиваться под черепицу. Если конец желоба расположен неправильно, вода будет скапливаться на подкладке, а не на поверхности плитки.

Постоянное скопление воды делает подкладку слишком влажной. Как правило, эта проблема не приводит к утечке сразу, а со временем.

Когда происходит подобная утечка, фанерное основание необходимо заменить, так как оно повреждено протечкой. Установка оклада в конце желоба помогает металлической форме желоба из твердой оцинкованной стали с плиткой, и этот тип утечки может быть легко предотвращен.

При проверке на протечки можно провести затопление крыши, чтобы установить, откуда течь, если вода стекает. Сначала необходимо полностью очистить крышу от мусора, чтобы выявить скрытые участки повреждений.

Любая поврежденная черепица или плитка должны быть заменены. Прежде чем это произойдет, область повреждения или протечки должна быть зачищена до кровельного настила.

Когда вода минует подкровельный слой, она может смочить настил крыши, повредив фанеру, что может привести к гниению и заражению насекомыми. Поврежденная фанерная обшивка также подлежит замене.

После очистки крыши, определения поврежденного участка и зачистки участка можно укладывать новый настил. Вторым шагом является установка сначала защиты от льда и воды, а затем кровельного подстилающего слоя.

Вы можете выполнить прошивку для открытой долины или запечатать ее для закрытой прошивки долины. Замкнутая ендова скрывает облицовку ендовы, обеспечивая бесшовное соединение скатов крыши.

Металлический отлив монтируется поверх подстилающего слоя, но ниже кровли, в качестве облицовки для предотвращения просачивания воды в отлив кровли.

Часто задаваемые вопросы

Несмотря на то, что не всегда возможно предотвратить скопление воды и мусора на крыше или даже образование ледяных завалов, с крышами мертвых ендов необходимо разобраться, прежде чем они станут серьезной проблемой.
Большинство домовладельцев не могут справиться с ремонтом мертвой долины самостоятельно. Профессиональные кровельщики могут оценить и порекомендовать лучшие материалы для защиты вашего дома.
Вы можете проконсультироваться со своим архитектором при проектировании нового дома и попросить его избегать как можно большего количества мертвых долин.

Наша кровельная компания была основана в 2001 году Михаэлем Риуттой, который до сих пор является частью команды владельцев и менеджеров. Вместе с Майклом, двумя его сыновьями и совладельцами, Девином и Джошуа, а также членами нашей команды, у нас есть многолетний опыт, чтобы справиться с любым типом ремонта крыши или решениями по установке крыши, которые могут вам понадобиться.
