Само понятие «дренаж» означает удаление излишков воды естественным или искусственным путем с поверхности почвы либо из земли. Дренаж применяется как в строительстве, так и в агротехнике для отвода ливневых или грунтовых вод с помощью системы каналов, дренажных колодцев, скважин, уложенных труб и прочих устройств.

Дренаж необходимо делать, если:

• на участке повышен уровень грунтовых вод;
• возводится жилой дом с подвальным помещением;
• изменяется рельеф участка;
• на участке тяжелые почвы, затрудняющие естественный отвод ливневой и талой воды.

В прежние времена, когда пластиковых материалов не производилось, для дренажной системы использовались трубы асбестоцементные, керамические или стальные. Чтобы получить полноценную дренажную систему, в таких трубах необходимо было вручную просверливать отверстия. Мало того, что такой труд был не легким, отверстия со временем забивались грунтом, что сводило на нет все затраченные усилия по устройству дренажной системы. В настоящее время в продаже есть большой выбор различных труб для устройства дренажа.

Для устройства дренажной трубы лучше приобретать гофрированную трубу из пластика, в которой имеются уже готовые отверстия. Чтобы отверстия в трубах не забивались грунтом или не заиливались, их можно обернуть геотекстилем невысокой плотности, который стоит сущие копейки.

Чем хороши пластиковые трубы:

• В первую очередь, пластик отличается от всех прочих материалов долговечностью. Срок службы таких материалов исчисляется 50 годами и более.
• Пластиковые трубы, независимо от материала (поливинилхлорид, полиэтилен и прочие), легко поддаются обработке подручными инструментами, которые есть в каждом доме.
• При устройстве дренажной системы пластиковые трубы могут укладываться на любую глубину.
• Сборка труб осуществляется легко, благодаря их конструктивным особенностям и наличию в продаже разнообразных соединительных элементов.
• И наконец – пластиковые трубы в несколько раз дешевле металлических или керамических.

Устройство дренажной системы

Укладка дренажных труб начинается с составления плана участка и проекта, на котором должны быть обозначены:

• места пролегания труб;
• длина и глубина траншей;
• устройство дренажных или смотровых колодцев;
• способ отвода воды в ливневую канализацию или другую емкость для сбора воды.

В проекте должно быть указано — уровень залегания грунтовых вод, уровень промерзания почвы, тип грунтов на участке.

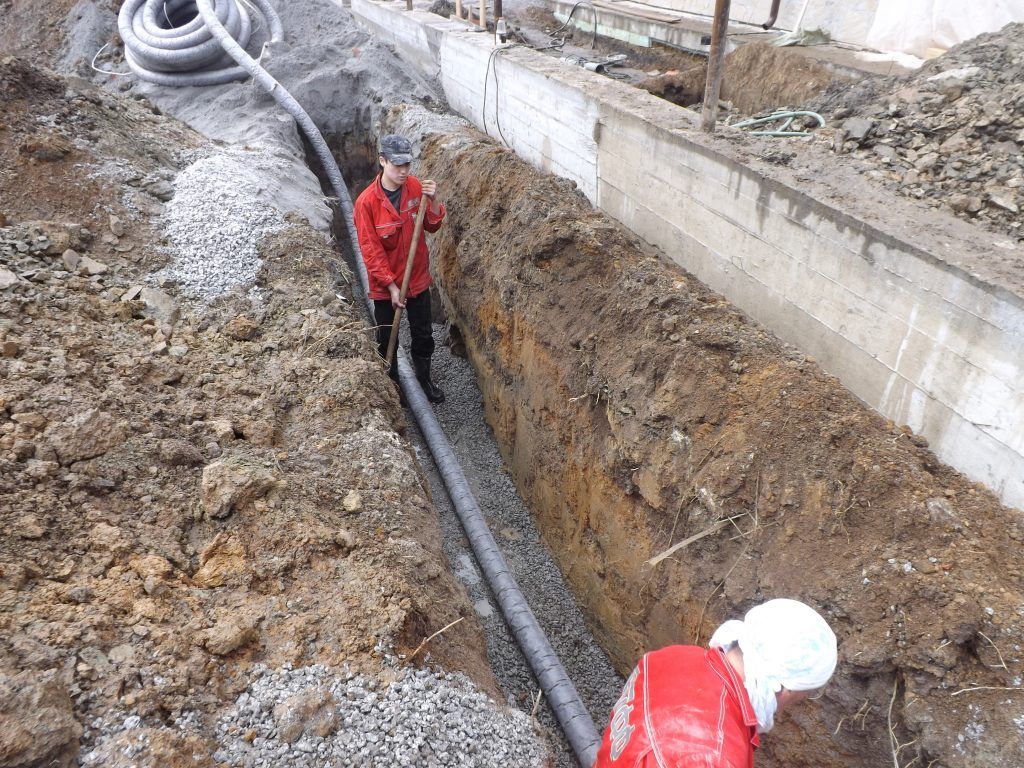

Перед тем, как укладывать дренажные трубы из пластика, следует приготовить траншею, согласно проектным размерам. Траншея копается шире, чем диаметр трубы на 40-50 см, если глубина промерзания грунта небольшая и рабочему можно поместиться в такой траншее.

При большой глубине промерзания грунта удобнее копать, когда ширина траншеи позволяет развернуться с лопатой. Здесь нет точных указаний, каждый копает траншею так, как ему удобнее. Главное, чтобы соблюдался уклон от дома к дренажным колодцам или другому месту сбора воды.

Технология укладки дренажных труб предполагает укладку нескольких дренажных слоев из песка и щебня на дно траншеи. Но вначале на дно и стенки траншеи выстилается геотекстиль, только после этого делается подсыпка из песка, потом щебня. И уже на щебеночный слой укладывается перфорированная пластиковая труба, которая засыпается в обратном порядке – щебень, песок, геотекстиль и ранее выбранный грунт. Использование геотекстиля предохраняет отверстия труб от заиливания.

Уклон при укладке дренажных труб должен сохраняться в пределах 3 градусов на всем протяжении одной ветки дренажной системы.

В некоторых случаях дренажную систему устраивают по системе «елочка»- это когда к основной дренажной трубе подводятся еще отводки перфорированных труб по типу веток, отходящих от ствола дерева.

Кроме укладки дренажных труб необходимо устраивать смотровые колодцы, которые позволяют в случае необходимости прочищать засоры и следить за уровнем воды в дренажной системе.

Смотровые колодцы должны располагаться не дальше, чем через 50 метров, а на изгибах дренажной системы или резком изменении уклона труб, они должны устраиваться в обязательном порядке.

Вся собираемая вода – из грунта или дождевая, должна отводиться или в ливневую канализацию, или в специальный водоем, откуда она может использоваться для полива или иных технических нужд в хозяйстве.

Если отвод воды при монтаже дренажных труб предполагается в открытый водоем (река, озеро, пруд) или в ливнёвку, то на концах дренажных труб обязательно устанавливаются обратные клапаны.

Причины неправильной работы дренажной системы

А может быть совсем не была сделана дренажная отсыпка. Или нарушен был уклон при укладке труб, вследствие чего вода не может самотеком стекать в дренажный колодец или в ливневую канализацию.

При отводе воды в открытый водоем не были поставлены обратные клапаны или какие другие причины.

Поэтому, чтобы знать, как правильно уложить дренажную трубу, нужно поинтересоваться технологией производства подобных работ.

Даже если вы все сделали правильно, и ваша дренажная система работает безотказно, нужно помнить, что любое устройство нуждается в периодическом осмотре и обслуживании, которое заключается в замерах уровня воды в смотровых колодцах, в очистке дренажной системы от скопившегося мусора и грязи. Осмотры рекомендуется проводиться 4 раза за год, т.е. каждый сезон.

Назад к списку материалов

Монтаж дренажа на участке с уклоном

Наличие закрытого дренажа – характерная особенность участков со сложной гидрогеологией. Высокий уровень грунтовой воды разрушает фундаментные основания домов, отрицательно сказывается на микроклимате в жилых помещениях и развитии растительного декора, плодовых деревьев и кустарников.

• Основной элемент долговечного и производительного подземного водоотвода – пластиковая перфорированная дренажная труба. Акция или сезонная распродажа предоставляет возможность покупки расходного материала с существенной скидкой.
• В зависимости от сложности проекта, используются преимущества прифундаментных, кольцевых, точечных или линейных систем. Выбор дрен определяется скоростью притока грунтовых вод, глубиной укладки и условиями будущей эксплуатации.

Геотекстильная фильтрационная оболочка – безальтернативный по требованиям влагопроницаемый материал, способный увеличить межремонтный ресурс дренажной системы до 15 лет и более.

Конструкция и материалы закрытого дренажа

Укладке дрен предшествует уплотнение дна траншей, спланированное с небольшим наклоном в сторону водоотводной трубы, а также обустройство уплотненного песчано-щебневого основания.

• В состав дренажа входит щебневая оболочка, предназначенная для распределения местных нагрузок и предварительной очистки дренируемой воды от крупной минеральной и органической взвеси.
• Смотровые дренажные колодцы могут использоваться для очистки встроенных пескоуловителей. В другом варианте – для установки штуцеров, которые используются для подключения промывочного оборудования.
• Самые простые и недорогие дренажи – прифундаментные и кольцевые, защищающие от подземной влаги отдельные объекты или подземные конструкции. Схемы укладки дренажей линейных позволяют стабилизировать заданный проектом уровень подземных вод на всей осушаемой территории.

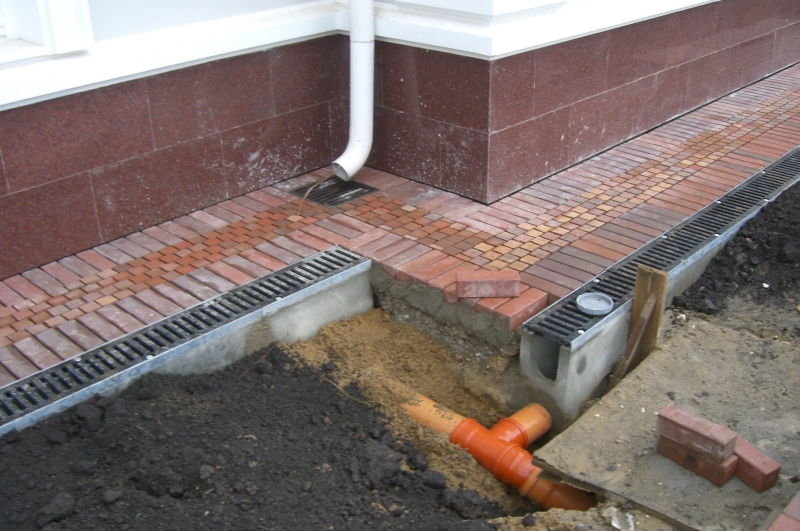

А также как самостоятельно установить водоотводные лотки поверхностного дренажа Вы можете посмотреть здесь.

Дренируемая вода удаляется за пределы участка, в зонах с плотной застройкой – утилизируется в дренажных колодцах.

Покупайте у нас уже сегодня качественные дренажные трубы!

Дренажный фильтр в геотекстильном варианте

Дренажный иглопробивной геотекстиль в Москве и Подмосковье реализуется в фирменных торговых организациях. Возможно приобретение материала в представительствах компаний, которые специализируются на землеустроительных и ландшафтных работах. В таких решениях исключаются риски приобретения третьесортного геотекстильного контрафакта.

На заболоченных территориях с интенсивным притоком воды возможности однослойных фильтров ограничены. Решением проблемы может стать уникальный по своим возможностям дренажный геокомпозит. ГОСТ включает в свой перечень многослойные рулонные покрытия, сочетающие в монтажных и рабочих характеристиках положительные свойства нескольких дренажных, разделительных и армирующих геоматериалов.

Даже на пологих склонах сложного рельефа талая и дождевая вода подолгу не задерживается. Основная задача поверхностных водоотводов – это сброс воды без эрозионного разрушения грунта. Система монтируется по схеме, которая исключает хотя бы кратковременное подтопление придомовой территории, газонного травостоя и высаженных на участке культурных и декоративных растений. Особое внимание уделяется защите фундаментных оснований дома и подсобных строений.

Твердые парковочные покрытия

Армирующая георешетка для парковки автомобиля представлена в двух видах. В первом решении – это полимерное покрытие, которое используется для создания эксплуатируемого газонного травостоя.

Второй вариант парковочного покрытия – бетонная газонная решетка. Обе технологии обладают одинаковым количеством достоинств и недостатков, поэтому в благоустройстве загородных участков пользуются примерно равным спросом.

Заказывайте на нашем сайте профессиональный монтаж подземного дренажа!

Руководство по установке дренажа | Изделия для дренажа и капельного орошения

Загрузить Руководство по установке дренажа Tempo

В данном руководстве по установке предполагается, что вы ознакомились с Руководством по проектированию дренажа и/или имеете общее представление о конструкции дренажа. Ваш дизайн должен быть завершен до того, как вы начнете установку. Полный проект будет включать сведения о размерах и расположении решетки и резервуара, цвете решетки, типе трубы, расположении трубы, размере трубы, месте сброса и т. д.

Заблаговременное планирование и проектирование помогут вам свести к минимуму головную боль и затраты на установку дренажной системы.

Прежде чем мы начнем

Важно отметить, что установка дренажной системы (включая рытье траншей и ям и засыпка) может потребовать больших физических усилий. Обязательно оцените заранее, хотите ли вы сделать это самостоятельно или нанять квалифицированного подрядчика по озеленению / дренажу.

Наконец, самое важное при проектировании и монтаже дренажных систем – учитывать, что дренажные системы работают по принципу, согласно которому вода стекает вниз по склону только самотеком. Мало того, что сеть трубопроводов должна непрерывно спускаться вниз по направлению к точке сброса, места расположения решеток должны быть расположены в низких точках собственности. Это две наиболее распространенные ошибки, которые допускают домовладельцы при проектировании и установке дренажной системы.

Если естественный рельеф местности, подлежащей осушению, не имеет необходимого уклона, вам все равно придется выкопать траншею с минимальным требуемым уклоном, а затем использовать комбинацию низкопрофильных бассейнов и водосборных бассейнов, некоторые из которых будут иметь один или несколько стояков, чтобы убедиться, что решетки заканчиваются на уровне земли.

Теперь вы готовы начать установку.

ШАГ 1:

Прежде чем приступить к установке системы, используйте баллончик с краской, чтобы отметить, где будут расположены трубопроводы и точки сбора (либо водосборники с решетками, либо просто решетки, соединенные с трубопроводом). .

После того, как вы отметили участок, измерьте общий участок трубы и рассчитайте минимальный требуемый перепад высот, убедившись, что перепад высот от первой точки сбора до точки слива составляет не менее 1 ¼” на каждые 5 футов трубы, что примерно равно уклону 2%.

ЭТАП 2:

Используйте схему трубопровода, которую вы только что отметили, и начните копать траншею примерно на 6 дюймов шире, чем размер трубы, которую вы будете устанавливать (это позволит открыть траншею примерно на 3 дюйма). с каждой стороны трубы).

Начать рыть траншею в месте сброса. Убедитесь, что вы вырыли траншею на правильную глубину в этой точке, чтобы, продвигаясь назад к самой дальней точке сбора, вы могли достичь минимального перепада высот, рассчитанного на шаге 1.

Для более крупных проектов вам понадобится используйте траншеекопатель. Однако для небольших проектов можно использовать траншейную лопату.

После того, как траншея будет вырыта, используйте следующий процесс, чтобы получить ровный непрерывный уклон:

1. Поместите в траншею колья с интервалом 5 футов. Используйте молоток, чтобы закрепить колышки в земле.
2. Привяжите веревку к первому столбу (в месте сброса). Оберните веревку вокруг следующего колышка, убедившись, что нить натянута, но не слишком туго, чтобы не стянуть соседний стержень. Воспользуйтесь уровнем, чтобы сделать нить горизонтальной.
3. Измерьте расстояние по вертикали от струны до дна траншеи по обеим стойкам. Рассчитайте разницу между глубинами, убедившись, что минимальные рекомендуемые уклоны, указанные выше, соблюдены (перепад 1 ¼ дюйма между кольями). При необходимости отрегулируйте дно траншеи, чтобы поддерживать постоянный плавный уклон между кольями.
4. Повторите этот процесс для каждой 5-футовой длины траншеи.

Если уклон трассы требует глубины траншеи более 4 футов, примите меры предосторожности, чтобы укрепить стены траншеи, чтобы она не обрушилась. Если вы копаете траншею в травянистой местности, вырежьте полоски травы, немного превышающие ширину траншеи, и отложите поблизости.

ЭТАП 3:

Теперь, когда вы вырыли последнюю траншею, выкопайте ямы для каждого водосборника. Выкопайте яму достаточно глубоко, чтобы после того, как на дно ямы было добавлено 3–4 дюйма утрамбованного камня или гравия, выпускные отверстия бассейна совпадали с дном траншеи.

При установке отстойника диаметром 9 дюймов или 12 дюймов, а глубина траншеи слишком мала для того, чтобы решетка могла находиться на уровне земли, вместо нее следует использовать таз с низким профилем (BS9LP или BS12LP).

При установке 9-дюймового или 12-дюймового резервуара, а глубина траншеи слишком глубокая, чтобы решетка могла оказаться на уровне земли, может потребоваться укладка стояков (ABR9 или ABR12) на резервуар, чтобы установить решетку. до уровня класса. Имейте в виду, что для достижения нужной высоты можно использовать несколько подступенков вместе. Каждый стояк увеличивает высоту решетки примерно на 6 дюймов.

Если при установке 6-дюймового бассейна глубина траншеи слишком глубокая, чтобы решетка могла закончиться на уровне земли, отрежьте 6-дюймовую трубу из ПВХ и добавьте ее к верхней части водосборного лотка. Отрежьте трубу до нужной длины, чтобы решетка после установки в трубу достигла уровня уклона. Решетку можно прикрепить непосредственно к верхней части трубы, но для лучшего прилегания используйте 6-дюймовую муфту между решеткой и трубой.

Примечание. Устанавливайте поддоны, поддоны с низким профилем и стояки так, чтобы каждая решетка была утоплена ниже уровня земли примерно на 1/8 дюйма для непроезжей части и на 1/4 дюйма для проезжей части.

ШАГ 4:

Добавьте от 3 до 4 дюймов утрамбованного камня или гравия в яму, которую вы уже вырыли для бассейна. Разложите камень или гравий, следя за тем, чтобы дно ямы оставалось плоским.

Для более тяжелых условий эксплуатации, где возможно легкое автомобильное движение, или для применения с горячей мастикой, водосборные бассейны должны быть залиты бетоном, чтобы предотвратить деформацию. При установке бассейна в бетон обязательно заклейте входные и выходные отверстия бассейна лентой, чтобы предотвратить попадание бетона или другого мусора в бассейн.

Перед установкой раковины в отверстие установите необходимые переходники и заглушки в квадратные или низкие раковины (не требуются для 6-дюймовых круглых раковин). Используйте переходник для бассейна 3” или 4” (ABA34), если вы будете подключаться к канализационной и дренажной трубе 3″ и 4″ (ASTM D2729), гофрированной трубе 3″ и 4″ или трубе с тройной стенкой 3″ и 4″. Используйте 6-дюймовый переходник для бассейна (ABA6), если вы будете подключаться к 6-дюймовой канализационной и дренажной трубе (ASTM D2729) или 6-дюймовой гофрированной трубе. Используйте заглушку для бассейна (ABP), чтобы закрыть все неиспользуемые отверстия.

Чтобы вырезать четыре дополнительных дренажных отверстия на дне квадратных раковин, мы рекомендуем использовать кольцевую пилу 5/8 дюйма. Это позволит стоячей воде выщелачиваться.

Теперь резервуар (6-дюймовый круглый или 9-дюймовый, 12-дюймовый или 18-дюймовый квадратный водосборный бассейн) готов к установке в отверстие. Если вы собираетесь использовать бассейн с низким профилем, это делается на следующем шаге. После того, как бассейн будет помещен в отверстие, убедитесь, что выпускные отверстия будут совмещены с трубой.

Установите выбранную решетку на водосборник. Прикрепите решетку к раковине с помощью нержавеющих винтов # 6 x 1,5″ с плоской головкой Phillips.

ШАГ 5:

Подсоедините трубу к входу и выходу каждого водосборника. При использовании бассейна с низким профилем подсоедините трубу непосредственно к дну бассейна с помощью адаптера для бассейна, который вы уже прикрепили на шаге 4. Гофрированная труба будет защелкиваться непосредственно в этом адаптере, а труба из ПВХ будет запрессована.

Если бассейн не будет использоваться, подсоедините трубу непосредственно к выбранной решетке, используя соответствующий ступенчатый диаметр на основании решетки. Трехстенная труба подходит для наименьшего диаметра, канализационная и дренажная труба и гофрированная труба подходят для среднего диаметра, а ступичные фитинги для канализационной и дренажной трубы подходят для наибольшего диаметра. Для гофрированной трубы вы можете использовать клейкую ленту, чтобы сделать более надежное соединение.

ШАГ 6:

Соедините остальную часть трубы и фитингов, используя запрессовку для труб из ПВХ или защелки для гофрированных труб. Убедитесь, что в трубе нет неровностей, которые могут повлиять на поток воды.

Теперь следует протестировать систему, чтобы убедиться, что вода правильно течет к месту слива, а также проверить наличие утечек. Самый простой способ проверить это — запустить воду в каждую решетку, убедившись, что вода эффективно стекает, течет в правильном направлении и выходит в точке слива.

Если вы удовлетворены тем, как работает ваша дренажная система, теперь вы можете склеить трубу из ПВХ и фитинги вместе. Для приклеивания всех труб из ПВХ к фитингам можно использовать грунтовку для ПВХ и быстросхватывающийся клей для ПВХ средней вязкости. Для гофрированной трубы настоятельно рекомендуется использовать клейкую ленту для крепления компонентов.

Обратите внимание, что дренажная система работает при низком давлении, поэтому склеивание компонентов из ПВХ необязательно.

ШАГ 7:

Следующим шагом будет засыпка траншеи ранее вынутым грунтом. После замены грунта его необходимо хорошо уплотнить (при необходимости с помощью виброплиты), чтобы устранить любые пустоты. Со временем любые пустоты, оставшиеся в почве, осядут и могут вызвать будущие проблемы с дренажем.

После замены и уплотнения почвы замените ранее удаленную траву.

Установка водосборника в жилых домах

Обычно домовладельцы направляют воду из водосточных желобов в трубу, которая идет непосредственно к месту сброса. Это часто приводит к засорению дренажных труб. Со временем мусор и частицы песка с крыши будут скапливаться в трубе и снижать эффективность дренажа. Водосборник помогает решить эту проблему двумя способами. Во-первых, решетка, закрывающая таз, будет отфильтровывать самый крупный мусор. Во-вторых, любой мусор, проходящий через решетку, будет скапливаться в поддоне водосборника, который можно легко очистить в любое время. В этом случае рекомендуется забетонировать водосборник.

Как установить водосборную систему для вашего двора

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.12.22

Скалигер / Getty Images

В этой статье

• Как работает дренажная система водосборного бассейна

• Планирование системы

• Создание системы

• Когда следует обратиться к специалисту

Обзор проекта

Дома должны служить долго, с минимальным обслуживанием. Один из лучших способов сохранить свой дом в отличном состоянии — ограничить его контакт с водой. Хотя дома построены так, чтобы отталкивать воду, в первую очередь всегда лучше не допускать попадания воды.

Сток кровельных вод, собираемый водосточными желобами, направляется по вертикальным водосточным желобам. Когда вода выходит из водосточных желобов, ей нужно куда-то уходить, кроме как скапливаться вокруг фундамента дома. Для некоторых домовладельцев эта объединенная вода остается, чтобы найти свой путь от дома. Другие домовладельцы в лучшем случае прикрепляют пластиковые удлинители, которые отводят воду еще на 4 фута от фундамента.

Расширения полезны, но недостаточны, особенно если вы живете во влажном климате, таком как Гавайи, Тихоокеанский северо-запад, Флорида и районы северо-востока. В этих областях вам необходимо комплексное решение для всего стока воды с крыши, который отводит воду от точки контакта — крыши — до конечной точки как можно дальше от дома — часто рядом с границей участка.

Это решение, которое повышает ценность вашего дома и навсегда избавляет от проблем со стоком с крыши, называется дренажной системой водосборника.

Водосборный бассейн

Водосборный бассейн представляет собой заглубленную емкость для приема и перераспределения поверхностных вод. Открытый верх покрыт решеткой с прорезями, чтобы вода могла проходить через нее, блокируя листья и другой мусор. По бокам тазика есть отверстия для крепления труб, отводящих воду от тазика.

Принцип работы водосборной системы

Нежелательная вода вокруг дома создает проблемы. Вода способствует росту плесени, разлагает древесину, превращает ваш газон в мох и приглашает насекомых в ваш дом. Длительные периоды воды в конечном итоге нанесут серьезный ущерб, требующий дорогостоящего ремонта.

Водосборник собирает эту воду и на протяжении большей части своего пути незаметно отводит ее от вашего дома по подземным трубам в место, где она не сможет причинить вред вашему дому. Это путешествие начинается на крыше:

1. Крыша : Дождь или снег попадает на крышу и стекает в желоба.
2. Водосточные желоба : Водосточные желоба направляют воду горизонтально к водосточным желобам на одном или обоих концах желоба.
3. Водосточная труба : Вода из желобов движется вертикально вниз через водосточные трубы.
4. Решетка водосборника : Вода выходит из нижней части водосточной трубы и проходит через верхнюю решетку водосборника.
5. Водосборный бассейн : Вода поднимается в водосборном бассейне до тех пор, пока не достигнет выпускной трубы.
6. Трубы : Подземные 3-дюймовые или 4-дюймовые трубы, идущие по склону, отводят воду.
7. Точка выхода : Вода покидает конец дренажной трубы, впитываясь в землю или стекая.
8. Водосборный бассейн Слив: Вернувшись в водосборный бассейн, из крошечных дренажных отверстий медленно стекает стоячая вода.

Советы

Водосборные бассейны не предназначены для управления поверхностными водами, хотя некоторое количество поверхностных вод может случайно стекать в водосборные бассейны.

Планирование дренажной системы водосборного бассейна

Определите начало дренажной системы — расположение водосборника. Если начальное местоположение находится рядом с водосточной трубой, водосборник будет располагаться на расстоянии от 12 до 18 дюймов от фундамента, в зависимости от размера водосборника.

Конец бега должен быть на расстоянии не менее 10 футов на склоне и дальше на ровной поверхности. Отведите воду как можно дальше от фундамента.

Труба должна иметь уклон 0,25:10 или больше (1/4 дюйма на каждые 8-10 футов). Если труба проходит по естественному склону, то вы, вероятно, сможете выкопать траншею на одинаковую глубину. Если уклона нет, то траншею нужно будет наклонить.

Оборудование/инструменты

• 1 лопата
• 1 траншейная лопата
• 8 струн и колья
• 1 молоток или молоток
• 1 пистолет для герметика
• 1 электрическая дрель
• 1 комплект сверл

Материалы

• 1 водосборник
• 3 канализационные трубы ПВХ, 4 дюйма
• 3 мешка дренажного гравия
• 2 упаковки пластиковой пленки
• 1 тюбик силиконового герметика

Строительство дренажной системы водосборного бассейна

1. Марк Уинвуд / Getty Images

   Выкопать яму для водосборника

   Выкопайте яму для водосборного бассейна на глубину бассейна плюс еще 6 дюймов для гравия. Добавьте гравий.

2. Дуглас Саша / Getty Images

   Копать траншею

   Разметьте место для траншеи веревкой и кольями. Затем используйте траншейную лопату, чтобы удалить дерн и вырыть траншею от водосборника до предполагаемой точки выхода. Насыпьте землю на пластиковый лист, чтобы избежать добавления грязи и грязи на газон.

3. Ли Валлендер

   Храните грязь под пластиковой пленкой

   Соберите грязь из траншеи под полиэтиленовую пленку. Закрывайте лист в конце каждого рабочего дня.

   Важно

   Если вы хотите использовать газон повторно, храните его вне покрытия, чтобы он мог получать солнечные лучи и воду.

4. Ли Валлендер

   Пропустить трубу через траншею

   После того, как вы вырыли траншею глубиной не менее 8 дюймов, проложите 4-дюймовую канализационную трубу. Удлините трубу, насколько вам нужно.

   Предупреждение

   При подсоединении канализационной трубы с раструбом охватывающий конец трубы (раструб) должен быть направлен вверх; то есть в направлении водосборного бассейна.

5. Ли Валлендер

   Насыпать гравий вокруг входа в бассейн

   Соберите большую часть дренажного гравия под и вокруг водосборного колодца. Кроме того, уложите слой гравия вдоль первого фута или двух вдоль дренажной трубы.

6. Ли Валлендер

   Протолкните трубу в сторону бассейна

   Аккуратно закрутите 4-дюймовую трубу в сторону водосборника и через гибкую втулку. Другие типы водосборников имеют рифленое кольцо. Конец трубы входит в кольцо с канавками и герметизируется силиконовым герметиком.

   Наконечник

   Убедитесь, что дренажный гравий достаточно высок, чтобы поддерживать трубу. Не допускайте, чтобы втулка водосборника поддерживала трубу.

7. Ли Валлендер

   Втяните трубу в бассейн

   На внутренней стороне водосборника потяните трубу внутрь. Убедитесь, что труба выходит примерно на 3 или 4 дюйма. Не допускайте, чтобы труба входила в резервуар заподлицо со стенкой резервуара.

   Уловители и трубы должны быть плотно подогнаны, чтобы не было утечек. Однако ожидается некоторая утечка. Это не система под давлением, где не требуется утечки. Трубы ПВХ не нуждаются в цементировании.

   Просверлите несколько дренажных отверстий на дне раковины, чтобы вода не скапливалась.

8. Ли Валлендер

   Установите всплывающий излучатель в конце

   В конце участка трубы добавьте не менее 6 дюймов гравия ниже конца трубы. Вставьте всплывающий излучатель и его самозакрывающуюся крышку.

9. Ли Валлендер

   Построить барьер вокруг сливного эмиттера

   Барьер вокруг сливного эмиттера не обязателен, но полезен, поскольку он удерживает гравий на месте и создает барьер против роста газона и сорняков. Простой барьер может быть построен из обработанных под давлением пиломатериалов размером один на восемь до размера примерно 18 квадратных дюймов. Вырежьте полукруг с одной стороны (внизу), чтобы перегородка могла опираться на трубу.

10. Ли Валлендер

    Добавить гравий вокруг излучателя

    Медленно насыпьте гравий вокруг всплывающего излучателя чуть ниже уровня края излучателя.
