Шатровая крыша

Шатровая крыша – стропильная система

Содержание статьи

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила. В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга. Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

Шатровая крыша для беседки

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

1. Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.

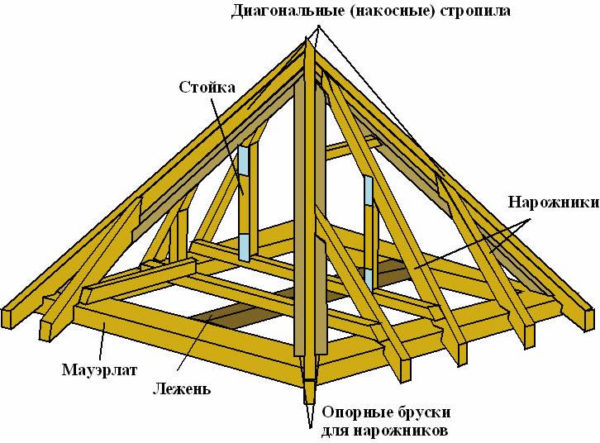

   Конструкция стропильной системы шатровой крыши

2. Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
3. Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
4. Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
5. Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Этапы монтажа шатровой крыши

Виды стропильных систем, преимущества и недостатки шатровой крыши

Таблица. Основные виды шатровой стропильной системы.

Применение наслонных и висячих стропильных ног

Преимущества шатровой стропильной системы

1. Отсутствие фронтонов улучшает внешний вид строения и немного уменьшает его сметную стоимость. Кроме того, нет надобности выполнять дорогостоящие работы по заделке фронтонов, увеличивать нагрузку на фундамент и т. д.
   Монтаж шатровой крыши

2. На конкретное положение дома не оказывает влияние роза ветров в регионе. Шатровая стропильная система имеет одинаковую ветровую устойчивость вне зависимости от пространственного положения.
3. Более равномерный прогрев чердачного пространства в любое время суток. Площадь обогреваемых солнцем скатов почти одинаковая.
4. Равномерный отвод талых и дождевых вод со всей площади строения. Это очень важно для домов, расположенных на небольших по площади загородных участках.

Преимущества и особенности шатровых крыш

Мауэрлат

Цены на брус

Брус

Общие советы по строительству стропильных систем шатровых крыш

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни. При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности.

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Цены на доски строительные

Доски строительные

Расчет шатровой конструкции

Вначале рассмотрим алгоритм расчет основных значений системы. Принимаем во внимание, что у крыши есть четыре ската, каждый из которых представляет собой равносторонний треугольник. Угол наклона скатов выбирается в зависимости от площади покрытия и климатической зоны расположения объекта. С учетом климатической зоны в таблицах строительных норм и правил выбирается минимально допустимый угол наклона скатов.

Выбор кровельного материала от угла уклона

Длина центральной стропилины зависит от угла наклона и определяется по широко известной формуле прямоугольного треугольника. Вначале надо найти длину диагонали, это делается расчетным путем или обыкновенным замером. Второй метод проще, при помощи рулетки найдите это значение.

У нас имеется угол наклона скатов, в Интернете найдите тангенс, умножьте его на дину половины катета и в результате получится высоту вертикальной опоры шатровой крыши. Далее следует рассчитать длину накосного стропила. Она рассчитывается по нескольким формулам, самая простая из них теорема Пифагора: c²=a²+b², где:

с – длина стропилины;

a – половина катета строения;

b – высота вертикальной опоры.

Отсюда — длина стропилины равняется квадратному корню суммы квадратов указанных величин. Вот и все, если это сделать самостоятельно сложно, то в Интернете есть большое количество онлай-калькуляторов. После введения данных выдаются не только размеры элементов системы, но и подсчитывается их количество.

Калькулятор расчета площади вальмовой или шатровой крыши

Четырёхскатная крыша своими руками: чертежи, фото

Приобрели участок, а на нем – крепкая беседка, но, увы, с прохудившейся крышей? Или только что закончили возводить летнюю «резиденцию» из профильной трубы, и теперь думаете: «Какая же кровля сюда подойдет больше? Может мягкую – из металлочерепицы, или построить шатровую, используя необрезную сосновую (березовую) доску, брус, а если все покрыть шифером?».

Вариантов на самом деле очень много, но если нужна функциональная, долговечная кровля, служащая надежной защитой беседке, задумайтесь о четырехскатной крыше. Она обеспечит прочное укрытие от сильных (даже штормовых) порывов ветра, обильных и продолжительных осадков, равномерно распределит тепло и летний жар, обеспечивая комфортный микроклимат внутри беседки.

К тому же она позволяет использовать практически любой материал для покрытия, удачного сочетая его с обшивкой беседки. Вот несколько советов как сделать четырехскатную крышу — собственными руками и без привлечения сторонней помощи.

Три «кита» четырёхскатной крыши

Прежде чем строить четырехскатную крышу, нужно учесть, что у данного типа кровли с четырьмя плоскостями есть три основных вида:

1. шатровая;
2. вальмовая;
3. полувальмовая.

Первая – пирамидальная по своей конструкции состоит из четырех равноценных треугольников, все верхние углы которых соединяются в одной — центральной точке. Основание у нее может быть только квадратное, скаты – парными или с однотипными параметрами.

Конструкция шатровой крыши

У второй две разноплановые пары плоскостей – трапеция (фасадные скаты) и треугольники (скаты торцовые, что, собственно, и называются вальмы). Вершины треугольников соединяются с вершинами, соединенных граней трапеции.

Конструкция вальмовой крыши

Третья также состоит из вальм и трапеций, но при этом в ее конструкции боковые треугольники

Стропильная система четырехскатной крыши: устройство, монтаж

На сегодняшний день скатные кровли прекрасно показывают себя при строительстве частных домов, крупных усадеб большой площади и маленьких уютных домиков.

Как правило, такие дома «кроют» четырехскатной крышей, что позволяет возвести просторное мансардное помещение, уютное и комфортабельное.

Технические особенности четырехскатной кровли

Вообще, при возведении домов необходимо учитывать множество нюансов, несоблюдение которых приведет к обрушению крыши, деформациям и проваливанию кровли.

Все нюансы условно можно разделить на статические и динамические:

1. Статические включают в себя те, что действуют постоянно, а, именно, собственный вес кровли. Этот вес — первый фактор, который влияет на выбор материала для стропил. Справедливо, что при возведении тяжелой крыши из черепицы требуется проложить усиленные лаги в систему стропил, усилить обрешетку и «коренные» балки, которые также иногда называют «матицами»;
2. Динамический фактор не имеет постоянного воздействия, скорее сезонное. К таким факторам можем отнести залежи снега, которые также влияют в плане массы и избыточного веса, который будет воздействовать на кровлю и стропила. Необходимо помнить, что, например, в случае ломаной четырехскатной крыши с крытыми чердаками вес от снега или воды распределяется неравномерно.

Чтобы не беспокоиться о своей безопасности и надежности будущего жилища, необходимо произвести точный расчет и подготовить чертежи стропильной конструкции четырехскатной кровли.

Виды стропил для кровли в четыре ската

Как правило, если говорится о четырехскатной кровле, то она представляет собой четыре крытые стороны: две в виде трапеции и две в виде треугольника.

Такое положение сторон кровли называется вальмовым.

При возведении такой крыши нет необходимости зашивать фронтоны, их просто не будет.

Кроме вальмовой кровли выделяют второй тип: шатровая, когда все стороны представляют равные по площади треугольники.

Конструкция стропил под четырехскатную крышу может быть двух типов:

1. Висячая, когда лаги укладываются вдоль и крышные панели или черепица укладываются также вдоль. Такая конструкция прекрасно зарекомендовала себя в плане сопротивления налеганию снега и сугробов на кровле. Продольное расположение лаг способствует тому, что снег спадает под собственным весом;
2. Наслонные стропильные ноги прекрасно подойдут для домов с промежуточными опорными балками и столбами. В этом случае лаги укладываются друг на друга внахлест, несколько завышая уровень крыши относительно стропильной опоры.

Составные части

Единая схема крыши состоит из следующих элементов:

1. Балка мауэрлата — это «фундамент» будущей крыши, который представляет собой брус, обшитый листовым тонкостенным железом. Мауэрлат необходим для того, чтобы равномерно принять нагрузку на каждую сторону от четырех скатов. Также мауэрлат препятствует «расползанию» и обвалу стен под весом крыши.
2. Стропильные ноги, который изготавливаются из бруска или бревен.
3. Прогоны, как правило, два на четыре ската. Это крепления из бруса на четыре стропильных ноги.
4. Стойки. Устанавливаются в качестве дополнительных опор под конек, монтируются на чердаке.
5. Подкосы или дополнительные боковые упоры для стропил.
6. Обрешетка. Деревянные выкладки между кровлей и крышной опорой. Служит для вентиляции подкрышного пространства.

Фотографии

На фото можно посмотреть различные варианты систем стропил: для вальмовой и шатровой крыш.

Приведена фотография с утеплением кровли.
вальмовой кровли» class=»aligncenter size-full wp-image-1173″ height=»273″ src=»https://proroofer.ru/wp-content/uploads/2014/09/kak-postroit-chetyrehskatnuyu-valmovuyu-kryshu-svoimi-rukami.jpg» width=»690″ />

вальмовой кровли» class=»aligncenter size-full wp-image-1176″ height=»514″ src=»https://proroofer.ru/wp-content/uploads/2014/09/krovelnyj-pirog-poluvalmovoy-kryshi.jpg» width=»690″ />
вальмовой кровли» class=»aligncenter size-full wp-image-3830″ height=»400″ src=»https://proroofer.ru/wp-content/uploads/2015/12/stropila-valmovoj-kryshi1.jpg» width=»690″ />
вальмовой кровли» class=»aligncenter size-full wp-image-1177″ height=»333″ src=»https://proroofer.ru/wp-content/uploads/2014/09/stropilnaya-sistema-valmovoy-krishi.jpg» width=»690″ />

Монтаж стропильной системы

Технологический процесс монтажа не являет собой нечто трудное или требующее высоких квалифицированных навыков инженера или строителя.

Посмотреть о стропильной системе двускатной крыши.

О стропильной системе мансардной крыши в статье: https://proroofer.ru/montaz/stropilnye-sistemy/stropilnaya-sistema-mansardnoj-kryshi-teoriya-i-praktika.html. Теория и практика.

О системе стропил вальмовой крыши здесь. Устройство и расчет.

1. На бревенчатый сруб без крыши или на любое другое помещение необходимо установить балки мауэрлата. Для этого необходимо проточить канавки вдоль четырех несущих стен.Балка мауэрлата, окантованная металлом, укладывается в получившийся паз, укладывается на мастику и крепится с помощью винтовых скоб.
2. От балки мауэрлата «вырастают» стропильные ноги в форме будущего каркаса в четыре ската. Для этого стропилами выкладывается четырехсторонний каркас, представляющий собой два концентрических квадрата, чтобы стороны получились в виде «острой» трапеции с минимальным углом верху.
3. Стропильные ноги укрепляются прогонами и боковыми крепежами.
4. На получившийся каркас укладывается обрешетка, изготовленная из тонкого бруса.

В принципе, основная часть работ готова, после этого необходимо подумать и решить, из какого материала класть крышу.

Двухскатная крыша изготавливается аналогичным образом, только каркас представляет собой центральную балку — «матицу» и 4 стропильные доски на каждую сторону.

Кровли в несколько скатов являют собой великолепное сочетание цены, качества и комфорта.

Видео об устройстве стропильной системы вальмовой крыши.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Стропильная система четырехскатной крыши своими руками

Крыша, как и стены, является важным элементом дома. От ее выбора зависит, какой внешний вид в итоге будет иметь строение. Существуют несколько типов крыш, они отличаются только по форме и количеству скатов. Четырёхскатная крыша отличается от двускатной тем, что она обладает четырьмя плоскостями — скатами. Ее монтаж своими руками затрудняется уже тем, что стропильная система четырёхскатной крыши намного сложнее, но между тем именно они считаются более прочными и надёжными в эксплуатации, чем двускатные и, что немаловажно, у них более привлекательный внешний вид.

Разновидности многоскатных крыш

На рынке кровельных материалов можно встретить много вариантов мансардных крыш. Но пожалуй, самые популярные это вальмовая и шатровая. Если вы решили начать строительство четырехскатной крыши своими руками, важно определиться какой вид вам подойдет, а для этого нужно знать особенности каждого вида.

При монтаже вальмовой крыши сразу бросается в глаза её схожесть на всем нам привычную двускатную, но её главное отличие в том, что там, где заканчивается двускатная кровля, продолжение берут треугольные скаты-вальмы. В крыше нет фронтов, поэтому она считается более экономичной.

Шатровая крыша по своему внешнему виду очень похожа на пирамиду, которая берет свое начало у стен. Все плоскости скатов похожи на равнобедренные треугольники. Стропильная система четырёхскатной шатровой крыши намного сложнее, чем вальмовой, поэтому, если у вас есть желание делать ее своими руками, то рекомендуют именно вальмовую. Подходит она для домов, у которых длина стен одинаковая.

При выборе вальмовой крыши можно столкнуться ещё с её некоторыми подвидами:

• полувальмовая;
• датская вальмовая.

Нередко полувальмовую крышу рассматривают как двускатную. Главное её отличие от классической двускатной в наличии треугольных торцевых скатов. Преимуществом является возможность устанавливать обычные окна в мансарде, а отсутствие острого выступа обеспечивает более высокую способность выдерживать различные погодные изменения.

А вот конструкция четырёхскатной датской крыши позволяет отказаться от мансардных окон и обеспечить естественное освещение в помещениях за счёт установленных вертикальных окон.

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

• вес кровельного материала;
• вес материала для утепления, паро- и гидроизоляции;
• погодные условия;
• оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

• накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
• мауэрлатом называют нижнюю опору для стропил;
• прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
• укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
• стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
• ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
• лежень используют в качестве опоры для подкосов и стоек;
• шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

• благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
• четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
• утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
• за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
• благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

• учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
• скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
• ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Если вы все-таки решили возводить четырёхскатную крышу своими руками — это будет нелегко. Но, имея в наличии ручной и электроинструмент, а также все нужные измерительные устройства, у вас все получится, главное соблюдать общие принципы. Важно помнить, что при установке мауэрлата, его нужно хорошенько закрепить по углам, приступать к монтажу всегда нужно с конька, а стойкам нужны хорошие основания. Когда выполняются работы своими руками, хочется, чтобы результат сохранялся как можно дольше, поэтому элементы конструкции стропильной системы лучше всего фиксировать современными металлическими крепёжными соединениями для дерева.

Четырёхскатная крыша и стропильная система к ней: как сделать своими руками

Крыша является не менее важным элементом дома, чем фундамент и стены. Её конструкция задаёт настроение всему архитектурному ансамблю, делает здание аккуратным и привлекательным. Четырёхскатная крыша приобрела широкую популярность не только из-за высокой надёжности и внешней притягательности, но и вследствие появившейся возможности обустраивать дополнительные сооружения — мансардные и слуховые окна, эркеры и т. д. Несмотря на то, что монтаж подобной кровли немного дороже и сложнее двускатной конструкции, её всё так же несложно построить своими руками.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Классическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Скаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

• возможность обустройства чердачных окон прямо на скатах;
• увеличенная прочность, надёжность и устойчивость стропильной системы;
• повышенная стойкость к погодным факторам;
• возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
• более равномерное распределение веса кровли;
• улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Четырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

   В скаты классической вальмовой крыши нередко встраивают элементы остекления

2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

   Шатровые крыши широко используются в современном индивидуальном строительстве

3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

   Боковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

   Датский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

   Построенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

   Ломаная крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Проектирование четырёхскатных крыш

При разработке вальмовой крыши учитывают все виды нагрузок, которые на неё будут воздействовать. Для этого следует в первую очередь решить несколько важных вопросов:

• целевое назначение чердачного пространства;
• материал кровли;
• степень атмосферного воздействия в регионе строительства.

На основании этих факторов определяют степень наклона скатов и площадь кровли, выполняют расчёт нагрузок и принимают решение о конструкции и параметрах стропильной системы.

Геометрические параметры скатов

Угол наклона скатов зависит от снеговой и ветровой нагрузки, поэтому варьируется в очень широких пределах — от 5 до 60 градусов. В районах с дождливой погодой и высоким снеговым покровом возводят крыши с покатостью от 45 до 60 градусов. Если же регион отличается сильными ветрами и минимальным количеством осадков, то уклон можно уменьшать вплоть до самого минимума.

Определяя угловые параметры кровли, необходимо обязательно учитывать, каким материалом она будет укрыта:

• шиферные листы, ондулин, кровельный металл и рулонные материалы укладывают на скаты с уклоном от 14 до 60 градусов;
• черепицу монтируют на поверхности со степенью покатости от 30 до 60 градусов;
• рулонное покрытие используют на покатых скатах — от 5 до 18 градусов.

Определившись с углом наклона крыши, совсем нетрудно рассчитать, на какой высоте окажется конёк. Для этого используют простые тригонометрические формулы для прямоугольного треугольника.

Площадь кровли

Даже самая сложная вальмовая крыша состоит из отдельных скатов, повторяющих контуры простейших геометрических фигур, поэтому чаще всего для расчётов достаточно знать линейные размеры основания и углы наклона вальм.

Для определения квадратуры крыши необходимо сложить площади скатов, из которых она состоит

Общую площадь кровли вычисляют, суммируя квадратуру отдельных вальм. Скаты сложной конфигурации разделяют на несколько простых поверхностей, после чего проводят отдельные вычисления для каждой из них.

Принципы расчёта геометрических параметров четырёхскатных крыш основаны на вычислениях для простых поверхностей

Расчёт нагрузок

Нагрузки, воздействующие на четырёхскатную крышу, разделяются на два вида:

• постоянные,
• периодические.

К первым относится вес кровельных материалов, стропил, обрешётки и других деталей каркаса. Вторые — это усилия, которые оказывают осадки и сила ветра. Кроме того, при расчёте следует учитывать полезную нагрузку в виде разнообразных инженерных систем и коммуникаций, прикреплённых к элементам стропильной системы.

Ориентируясь на СНиП, при проектировании крыши необходимо принимать снеговую нагрузку 180 кг/кв. м. При опасности накопления снега на крыше этот параметр повышается до 400–450 кг/кв. м. Если же кровля имеет угол наклона скатов более 60 градусов, то снеговую нагрузку можно не учитывать — на поверхностях с такой крутизной склонов осадки не задерживаются.

Сила ветровых нагрузок значительно меньше — до 35 кг/кв. м. Если уклон крыши составляет от 5 до 30 градусов, то воздействием, которое оказывает ветер, можно пренебречь.

Приведённые выше параметры атмосферных воздействий являются усреднёнными величинами, принятыми для средней полосы. Выполняя расчёты, следует использовать поправочные коэффициенты в зависимости от региона строительства.

Расчёт стропильной системы

При расчёте стропильной системы определяют шаг стропил и максимальную нагрузку, которую они могут нести. На основании этих данных принимают решение об установке раскосов, которые способствуют перераспределению нагрузки, и затяжек, предохраняющих каркас от расшатывания.

Основная нагрузка вальмовой кровли приходится на диагональные стропила

Наличие вальм на четырёхскатных крышах, кроме обычных стропил, требует устанавливать ещё и диагональные (по-другому, накосные) — те, что крепятся к коньку и направляются к углам здания. Их длина больше поперечных узловых элементов кровли. Кроме того, к диагональным рёбрам крепятся укороченные элементы — нарожники. По сравнению с обычными стропилами, накосные ноги испытывают увеличенную в 1.5–2 раза нагрузку, поэтому их сечение удваивают, а для обеспечения многопролётности подпирают одной-двумя стойками.

Нередко вальмовые крыши имеют усложнённую стропильную систему, которая, в отличие от простой четырёхскатной конструкции, оказывает дополнительную нагрузку в местах установки вертикальных опор. Эту особенность следует обязательно учитывать при расчёте прочности деревянного каркаса кровли.

Расстояние укладки стропил называют шагом и определяют исходя из длины стропильной ноги и сечения используемого пиломатериала. Определять этот параметр удобнее всего по специальным таблицам, одна из которых приводится ниже.

Таблица: зависимость сечения и шага стропил от их длины

Проводимые вручную расчёты достаточно трудоёмки. Для сокращения времени проектирования можно воспользоваться одним из онлайн-калькуляторов для определения параметров вальмовых крыш. С его помощью можно определить не только геометрические параметры, но и массу других не менее важных факторов:

• количество влаго- и теплоизоляции с учётом нахлестов;
• количество кровельного материала, включая образующиеся при раскрое отходы;
• объём пиломатериалов, необходимых для обустройства стропильной системы;
• длину свесов и т. д.

Видео: использование строительного калькулятора для расчёта кровли

https://youtube.com/watch?v=-6j7L6Kxxf4

Какие материалы понадобятся для сборки стропильной системы

Для постройки вальмовой крыши лучше всего подходит брус и доска из лиственницы, сосны и другой древесины хвойных пород. Выбирая материал для строительства, необходимо тщательно отбраковывать дефектные доски. Повреждение грибком, сучки и трещины снижают прочность досок и влияют на долговечность кровли. При влажности древесины более 22% пиломатериалы штабелируют на открытом воздухе и просушивают. Следует понимать, что недосушенные доски может покоробить, а это, в свою очередь, приведёт к нарушению геометрии кровли с возможным повреждением финишного покрытия.

Для сборки деревянного каркаса используется прямоугольный брус сечением от 80х80 мм до 150х150 мм — точные параметры определяются расчётным путём или с помощью приведённой выше таблицы. Как альтернативу, можно использовать доску сечением 50х100 мм или 50х200 мм. Если есть необходимость усилить стропильную ногу, то используют спаренные доски.

Для надёжного крепления, а также увеличения жёсткости деревянного каркаса, применяют стальные скобы и другие металлические элементы. Нередко под особо нагруженные коньковые прогоны устанавливают не деревянные, а стальные опоры. Комбинированные каркасы имеют увеличенную прочность и надёжность.

Особенности стропильной системы

Чтобы правильно спроектировать и установить четырёхскатную кровлю, необходимо детально разобраться с её конструкцией, а также особенностями обустройства вальмовых крыш наиболее распространённых видов.

Устройство стропильной системы в деталях

Каркас вальмовой крыши состоит из большинства таких же деталей, что и двускатной, но более сложная стропильная система требует монтажа дополнительных элементов. При детальном рассмотрении можно обнаружить такие составляющие:

1. Мауэрлат. Изготавливается из бревна или бруса, который укладывается по всему периметру внешних стен. Мауэрлат служит опорой для стропил, поэтому на него приходится основная часть нагрузки.
2. Стропильные ноги определяют форму крыши и выполняют роль опор для обрешётки и контробрешётки, к которым крепится кровельный пирог. Состоят из отдельных стропил, которые бывают боковыми и диагональными (накосными). Первые образуют основные скаты крыши (трапецеидальные), а вторые служат основанием вальм.
3. Прогон — длинный брус в верхней части кровли, к которому крепятся стропильные ноги. В зависимости от конфигурации крыши может использоваться не один прогон (коньковый брус).
4. Шпренгели и стойки являются дополнительными опорами для перераспределения веса и поддержки других элементов стропильной системы.
5. Ригели (затяжки) соединяют противоположные стропила, благодаря чему удаётся предотвратить их смещение в стороны.
6. Нарожники — укороченные стропила, которые верхним краем крепятся к накосной ноге, а нижним — к мауэрлату. Они создают каркас вальм и сужающихся частей основного ската.
7. Подкосы. Нужны для обеспечения устойчивости стропильных ног. Выполняются в виде наклонных опор, которые крепятся к стропилу и затяжке. Подкосы не следует путать с так называемыми ветровыми балками, которые к затяжке не присоединяются.
8. Кобылки. Брус или доска, которая крепится к нижнему краю стропил и образует свес крыши.

   Четырёхскатная крыша отличается от двухскатной более сложной конструкцией стропильной системы

Все эти элементы можно найти в четырёхскатной крыше любого типа. Исключение составляет лишь шатровая кровля, которая боковых стропил и конькового бруса не имеет.

В деревянных и каркасных домах стропильная система монтируется без мауэрлата. В первом случае его функции берут на себя крайние венцы, а во втором — верхняя обвязка.

Разновидности стропильных систем вальмовых крыш

Поскольку основу стропильной системы вальмовой крыши составляют накосные стропила, при монтаже кровельного каркаса необходимо придерживаться следующих правил:

1. В конструкциях, где накосные ноги испытывают увеличенную нагрузку, для их изготовления используют брус удвоенной толщины.
2. Сращивание отдельных частей диагональных стропил выполняют в местах с максимальной нагрузкой (чаще всего — в верхней их части) и укрепляют при помощи подкосов и вертикальных стоек, установленных под углом 90° к стропильным ногам.
3. При изготовлении накосных стропил следует предусматривать запас на подрезку по месту, поэтому расчётную длину бруса увеличивают на 5–10%.
4. Ответственные узлы соединения накосных стропильных ног необходимо усилить металлическими крепёжными элементами — скобами, скрутками или перфорированными строительными полосами.

При выборе стропильной системы необходимо обязательно учитывать размер здания и наличие внутренних опор или капитальных простенков. Исходя из конкретных условий, выбирают схему с висячими или наслонными стропилами.

Система с висячими стропилами

Кровельная конструкция с висячими стропилами не имеет опор по средней линии, поэтому основной вес приходится на стены внешнего периметра. Эта особенность проявляет себя в перераспределении внутренних усилий — стропильная система подвергается сжимающим и изгибающим нагрузкам. Что же касается стен, то на них передаются значительные распирающие усилия. Чтобы устранить этот фактор, каждую пару стропил соединяют между собой так называемыми затяжками — перемычками из деревянного бруса или металлопроката.

Затяжка может располагаться как у основания стропильных ног, так и выше. В первом случае перемычка будет исполнять ещё и роль поперечной балки, что является удачным вариантом при строительстве мансардной кровли. Если же затяжка будет установлена в районе средней линии или выше, то она будет выполнять лишь функцию закрепляющего звена. Следует отметить, что от такого, казалось бы, незначительного момента, как высота установки затяжек, зависит стоимость стропильной системы. Чем выше будут расположены поперечные перемычки, тем больше должно быть сечение всех составляющих деревянного каркаса.

Вальмовые крыши с наслонными и висячими стропилами имеют отличия между опорными элементами конструкции

Конструкция с наслонными стропилами

Вальмовая крыша с наслонными стропилами подходит лишь для тех домов, внутреннее пространство которых разделяется на две равные части капитальной стеной или установленными для поддержки перекрытия опорными столбами. В этом случае нижний край стропильных ног опирается на мауэрлат, а средняя часть — на несущий простенок. Наличие дополнительных точек опоры позволяет разгрузить элементы стропильной системы, сняв с них, а также со стен здания знакопеременные горизонтальные усилия. Как и кровельные балки, стропила начинают работать лишь на изгиб. Каркас с наслонными стропилами становится более жёстким и прочным по сравнению с той конструкцией, в которой используются стропила безопорного типа. И это при том что в первом случае можно использовать брус меньшего сечения. А это способствует уменьшению веса деревянного сооружения и снижает расходы на закупку пиломатериалов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

   Мауэрлат к несущей стене крепят при помощи болтов или анкеров

2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

   Опора вертикальных стоек на балки допускается только в том случае, если конструкция будет покоиться на капитальном простенке

3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

   Коньковый прогон можно крепить как непосредственно к стропильной ноге, так и посредством деревянных накладок

5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

   Изготовление шаблона сможет сократить время подготовки стропил к монтажу

6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

   Раскладку стропил и нарожников на вальмовой крыше выполняют по шаблону

8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

   Использование металлических крепёжных элементов делает стропильную систему более жёсткой и устойчивой

9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

   Крепление стропил к мауэрлату можно выполнить несколькими способами

10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

    Стропильная система подготовлена к монтажу кровельных материалов

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

• сплошную;
• разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Крепление обрешётки выполняют гвоздями, длина которых равняется утроенной толщине досок. Если для фиксации используют саморезы, то можно использовать более короткий резьбовой крепёж с длиной, соответствующей двойной толщине пиломатериала.

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Видео: сооружаем вальмовую крышу своими руками

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

• технологическую карту;
• план кровли;
• схемы стропильной системы;
• чертежи разрезов и угловых примыканий;
• ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию. Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа. Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

Крыша в четыре ската своими руками

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Для того чтобы нагрузка от стропильной системы, кровельного покрытия, и снега на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида

Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.

Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

Материалы: стропилы 150мм, доска 25 мм, гвозди, шурупы, утеплитель, черепица, рубероид.

Инструменты: ножовка, молоток, шуруповерт, топор, отрезная дисковая пила, дрель.

Для начала автор дает нам для изучения схемы сборки четырехскатной крыши и ее особенности в конструкции.

Как установить вальмы и коньки шиферной крыши

Этот веб-сайт предоставлен компанией Joseph Jenkins, Inc., The Slate Roof Experts.

Базовая шиферная кровля Инструкции:

Сланцевый тазобедренный и коньковый суставы | Гряды вентилируемые

Контракт на установку шиферной крыши Скачать
PDF или файл Word

HIPS

Вверху: Установить планки обшивки вдоль бедра перед кровлей.Следуйте линиям мелом. Эти полоски обрешетки 3/4 дюйма используются для стандартных толщина (от 3/16 дюйма до 1/4 дюйма) сланца. Меховые изделия полосы были прибиты к крыше 2,5-дюймовым горячим окунанием гвозди обыкновенные оцинкованные. Деревянные планки должны быть примерно в 3 раза больше толщины сланца.

Вверху: сначала установите кусок медного фартука по низу планок обрешетки.Это 20 унций меди. Перепрошивка прибита на место с медной кровлей 1,5 дюйма гвозди .

Вверху: загнуть дно оклейки для скрытия полос обшивки.

Вверху: установите планшеты оклейка и прибить в планки обрешетки.Гвозди могут be 1,5-дюймовая медная кровля гвозди , хотя медь 2,5 дюйма кровельные гвозди нужно будет использовать местами.

Вверху: установить следующий кусок шага, мигающий над парой набедренных сланцев.По одному гвоздю с обеих сторон достаточно.

Вверху: установить следующий пара планок на бедрах над ступенчатым миганием. По меньшей мере, два гвоздей на шифер не требуется. Лучше три. Если ты собираясь пробить нижнюю планку, сначала просверлите сверло по камню 3/16 дюйма и используйте сверло 2.5 дюймов медь гвоздь кровельный .

Вверху: Это мигание 10 дюймов в длину и 8 дюймов в ширину на бедре 8 x 16 сланцы.

Вверху: мигающий складывается продольно пополам (по 4 дюйма с каждой стороны).В Бедра длиной 16 дюймов перекрываются на 8 дюймов (наполовину) как на вышележащие сланцы, так и на оклады В 10-дюймовые ступенчатые планки перекрывают друг друга на 2 дюйма.

Вверху: Продолжить вверх бедра таким образом, мигая поверх каждого пара сланцев на бедрах.Устанавливайте пластины попарно, а не по одной стороне за раз. Бедренные сланцы не нужно конические и большинство из них могут быть установлены без резки. Однако вы можете обрезать открытый угол для декоративного эффекта.

Готовое бедро герметичен и долговечен.

HIP И КОНЕЧНЫЙ СОЕДИНЕНИЕ

Гребень подходит к бедру.Установите медь на стыке над впадиной.

Установить другой пара коньковых сланцев, обрезанных по центру ендовы. Установить следующий шаг мигает над этими плитами. Установить свободный (не прибитая гвоздями) вешалка для ремня над этой медной ступенькой.

Положите пару короткие ребристые планки над вешалкой для ремня на слое клея. В этом случае «пожизненный» герметик. Нижний край ремешка откидывается вверх для удерживания пары грифелей на месте, пока клей схватывается.

Продолжить бедра с первой парой бедра сланцев, срезанных под углом к подходят против конькового сланца. Установить ступенчатую прошивку под каждая пара набедренных и коньковых сланцев. Все коньковые сланцы стык должен быть заделан.Набедренные сланцы не нужны конопатить на стыке.

ВЕНТИЛИРУЕМЫЙ ШКАФЫ

Опять устанавливаем планки обшивки с двух сторон конькового проема перед шиферная крыша.

Ролл низкопрофильный пластиковый вентиляционный материал гребня (Owens Corning VentSure показано выше) над полосами обрешетки.

Прибейте вентиляционное отверстие материал к планкам обшивки.Установить коньковый шифер и оклады так же, как и установка шифера бедра, кроме коньковых суставов, следует заделать. Вы будете нужны более длинные гвозди при установке конькового шифера поверх вентиляционный материал. В данном случае медь 2,5 дюйма кровельные гвозди .

Вертикальный стержень громоотвод.

Вышеуказанное гребни вентилируемые.

Базовый Инструкции по установке шиферной крыши

Бедро Деталь конькового соединения

Вентилируемый Деталь Slate Ridges

Верх 10 ошибок при установке шиферной крыши

Как избежать этой 21 ошибки подрядчика на шиферных крышах

Установка Курсы Slate Starter

Отверстия для гвоздей в шифере имеют значение

Общие технические требования по установке шиферной крыши

Читать Артикул: Шифер для дома инспекторов

Крыша консультация с Джо Дженкинсом по электронной почте!

Ошибки, которые допускают люди при установке шиферные крыши!

Basic «как по ремонту шиферной кровли »инструкция!

Твердый переплет — Новое в июне 2016 г.

различных типов конструкции скатных крыш — JTC Roofing

Что касается шатровых крыш, можно найти несколько различных конструкций крыш.Как и в случае с любой кровлей, перспектива выбора подходящей кровли для вашей собственности может быть пугающим и запутанным процессом, поэтому здесь мы стремимся помочь прояснить различные типы, которые могут быть лучше всего для вас. Однако, прежде чем вдаваться в подробности о различных типах конструкции шатровой крыши, давайте уточним, что именно такое шатровая крыша.

Что такое шатровая крыша?

Это распространенный тип кровли, у которой просто нет плоских сторон. Эти конструкции крыши идеальны для домов, которые могут подвергаться воздействию суровых погодных условий, таких как сильные ветры или ураганы, они предлагают улучшенные внутренние связи и имеют меньшую вероятность отслоения от дома на двускатном конце крыши.Хотя шатровые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их богатство защиты от атмосферных воздействий и другие практические преимущества.

Давайте теперь рассмотрим различные конструкции шатровой кровли более подробно:

Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши, с коньком над частью крыши, который, в свою очередь, образует две стороны многоугольника и две стороны треугольника.

Пирамида вальмовая

Вальмовая крыша пирамиды, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке на вершине крыши, которая выступает вверх.

Крестовина вальмовая

Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Крыша полускатная

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид конструкции двускатной и вальмовой крыши, при котором полный или частичный двускатник может быть найден в конце конька крыши, что обеспечивает больше внутреннего пространства на крыше. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Компания JTC Roofing гордится тем, что предоставляет высококачественные услуги по проектированию и установке шатровых крыш по всей Великобритании.Чтобы узнать больше о наших продуктах или услугах или по любому другому запросу, свяжитесь с нашей дружной командой сегодня. Мы будем рады ответить на любые ваши вопросы и в кратчайшие сроки приступим к реализации вашего кровельного проекта.

Опоясывающий лишай Pro-Cut Hip and Ridge

Информация по установке Pro-Cut Hip and Ridges

Эти инструкции ДОЛЖНЫ соблюдаться, чтобы обеспечить желаемый внешний вид и максимальную производительность.Обратите внимание на следующие важные особенности:

Универсального назначения: для использования на новых или при замене кровли на требуемых типах настилов крыши (см. Раздел «Настил крыши»).

Вентиляция на крыше

Должна быть предусмотрена соответствующая вентиляция под настилом крыши для предотвращения вредной конденсации зимой и накопления тепла летом. Эти условия могут вызвать:

• Ускоренное выветривание кровли
• Палубная гниль и чердачный гриб
• Деформация / растрескивание черепицы из-за движения настила
• Блистеры

Производитель не несет ответственности за повреждение черепицы в результате недостаточной вентиляции.Условия вентиляции должны соответствовать или превосходить текущие минимальные стандарты собственности FHA и соответствовать всем строительным нормам и правилам. Чтобы обеспечить надлежащую вентиляцию и циркуляцию воздуха, следует использовать комбинацию вентиляционных отверстий на коньке и карнизе. Все кровельные конструкции, особенно перекрытия мансардного и соборного типа, должны иметь сквозную вентиляцию снизу вверх. Минимальные стандарты собственности FHA требуют, чтобы на каждые 150 кв. Футов вентилируемого пространства приходилось один квадратный фут чистой свободной вентиляции; или один кв.футов на 300 кв. футов, если пароизоляция установлена ​​на теплой стороне потолка или если около конька предусмотрена не менее половины площади вентиляции.

Крепеж

рекомендуются для крепления черепицы Pro-Cut Hip & Ridge. Используйте оцинкованные кровельные гвозди с головкой диаметром ⅜ «, достаточной длины, чтобы проникнуть через панель настила с рейтингом APA, или ¾» в настил из массивной древесины. (Обычно минимум 1 ½ «гвоздей.) Для забивания гвоздей через выступы требуются гвозди, достаточно длинные, чтобы проникнуть через настил.

Хранилище

Эта черепица может быть повреждена из-за неосторожного или неправильного хранения или обращения. Держите черепицу закрытой и защищенной от непогоды, держите ее в сухом и достаточно прохладном месте. Не хранить рядом с паровыми трубами, батареями отопления или другими источниками тепла, а также под прямыми солнечными лучами до нанесения. Не штабелируйте более 12 пачек. (1 поддон)

Производитель не несет ответственности за небольшие отклонения в цвете, которые могут возникнуть из-за расположения гранулированного материала поверхности, используемого в этом продукте.Правильное применение этих инструкций поможет свести к минимуму любую подобную проблему. Производитель не несет ответственности за внешний вид установленного каким-либо другим способом приложения.

Экспозиция: 5 5/8 дюйма.

: Гарантия на Pro-Cut Hip & Ridge в рамках ограниченной гарантии Atlas Shingle соответствует условиям гарантии на черепицу Atlas, установленную на кровельном настиле.

Pro-Cut Hip & Ridge является обязательным компонентом кровельной системы Atlas Signature Select®, на который также распространяется гарантия в соответствии с условиями ограниченной гарантии Atlas Signature Select®.

Pro-Cut Hip & Ridge, установленную с черепицей стороннего производителя, покрывающей поле настила, будет распространяться 20-летняя гарантия только на материалы? пропорциональная прямая.

Инструкция по применению

Разделите черепицу Pro-Cut Hip & Ridge на три равные части по перфорированным линиям. Согните каждую деталь в продольном направлении, чтобы обе стороны выступа были одинаковыми. Оставьте 5 ⅝ дюйма обнажения и гвоздь длиной 6 дюймов от открытого торца с 2 гвоздями по 1 дюйм с каждой стороны.Направление открытого конца должно быть в стороне от преобладающего ветра. Один пучок черепицы обеспечит покрытие конька примерно на 31 фут при укладке в соответствии с данными инструкциями.

Специальные инструкции по проектированию

Для улучшения внешнего вида с Pro-Cut Hip & Ridge используйте двойной слой черепицы. Закрепите так же, как показано на рисунке. Обязательно используйте крепеж достаточной длины, чтобы проникнуть через кровельный материал, и не менее дюйма в деревянную настилу или через фанерный настил (длиной 2 дюйма).

Один пучок черепицы обеспечит приблизительно 16 футов двухслойного усиленного гребня.

Техническое обслуживание

Необходимо приложить все усилия, чтобы свести к минимуму посещаемость крыши. Регулярный уход за кровлей следует проводить в более прохладное время дня.

Хранилище

Хранить на ровной поверхности. Защищайте от погодных условий во время хранения и на стройплощадке. Защитная лента герметика наклеивается на тыльную сторону каждой черепицы, и ее не нужно снимать перед нанесением.

ПРИ ТЕМПЕРАТУРАХ НИЖЕ 40 ℉ СЛЕДУЕТ ПРИНИМАТЬ ЗАБОТУ, ЧТОБЫ ИЗБЕЖАТЬ ПОВРЕЖДЕНИЯ КРАЙ ИЛИ УГЛОВ ПЕРЕГОРОДКИ. В ЧРЕЗВЫЧАЙНО ЖАРУЮ ПОГОДУ (ВЫШЕ 90 ℉) ХРАНИТЕ ПЛИТКУ В ТЕНЕНАХ ЗОНАХ.

Архитектурные детали: Облицовки и перекрытия

Описание: Существует много способов изготовления медных обшивок конька и бедра. Примыкания конька образуют покрытие над рубероидом. Способы крепления различаются.

В большинстве случаев при укладке тазобедренных плит между кровельной черепицей плетут медные листы.

Минимальный рекомендуемый вес для обшивки конька и бедра составляет 16 унций.

9,4А. Конек на кровле из черепицы

Гидроизоляция прибивается к обшивке после установки битумной черепицы. Затем гидроизоляцию покрывают черепицей, уложенной встык поперек гребня. Эта черепица прибивается неопреновыми шайбами.

9,4Б. Ридж Вентс

Показаны два состояния: черепичная крыша слева и медная крыша справа. В каждом случае деревянный блок обрамляет периметр проема крыши.Предварительно сформованное вентиляционное отверстие из медного гребня прибивается к блокировке на 3 «OC и формируется минимум из 20 унций меди.

Для кровли из гонтовой черепицы нижний край вентиляционного отверстия закруглен и удерживается планками с выдержкой 12 дюймов (0,9 мм).

Для медной кровли нижняя кромка вентиляционного отверстия фиксируется в перевернутом крае кровельных поддонов.

Бронзовая сетка припаяна к отверстиям диаметром 2 дюйма в вентиляционной раме, пробитым с 0 ° C.

9,4 ° С. Спринг и Баттен Ридж

Эта деталь предполагает использование коньковой рейки, закрепленной на опоре конька.Медная опорная плита устанавливается с обеих сторон обрешетки латунными винтами и свинцовыми шайбами. Колпак медного гребня фиксируется в раме основания. Базовые планки поддерживают контакт с черепицей за счет пружинящего действия.

9.4D. Винтовой гребень

Коньковый колпак изготовлен из цельного медного фартука. Крепится к обшивке кровли латунными винтами после установки черепицы.

9.4E.Скрытая планка бедра

В этой детали скрыт набедренный отворот. Во время установки между последовательными слоями черепицы вставляются небольшие медные квадраты гидроизоляции. Затем они покрываются черепицей, которая накладывается встык вдоль обеих сторон бедра.

Для дополнительной информации:

Битумной черепицы, необходимой для вальмовой крыши Калькулятор

Рассчитайте количество битумной или стекловолоконной черепицы, необходимое для покрытия вальмовой крыши.

Площадь вальмовой крыши равна площади двускатной крыши тех же размеров. Разница в том, какое количество гребня вам нужно, и сколько вы потратите впустую. Верхний конек будет короче для вальмовой крыши, но 4 ската добавят к необходимому количеству конькового покрытия, а из-за углов количество отходов будет больше, чем для двускатной крыши аналогичного размера.

В качестве примечания:

Но из-за того, что доступны все различные типы, не все упаковки одинаковы по количеству содержащихся в них штук, длине отдельной черепицы и площади покрытия в квадратных футах в упаковке.Не все типы черепицы можно использовать для начальной полосы и необходимого конькового покрытия, или вы можете использовать коньковые колпачки для покрытия верхнего гребня и бедер. Вот почему для этого калькулятора требуется «квадратный фут, который покрывает одна упаковка», а результаты для начальной полосы и гребня находятся в линейных футах, необходимых для этих двух предметов, и не включаются в общее количество необходимых упаковок.

Инструкции

1. Введите длину здания. (футы + дюймы)
2. Введите ширину здания.(футы + дюймы)
3. Войдите в свес карниза. (дюймы)
4. Укажите уклон крыши. (подъем / 12 дюймов)
5. Введите квадратный фут, который покроет одна упаковка. (кв. фут.)
6. Введите коэффициент потерь. (в процентах)

Результаты

Если у Вас есть вопросы или комментарии, пожалуйста Свяжитесь с нами
