Правила монтажа профилированного бруса

Здания, произведенные из профилированного бруса, представляются в варианте конструктора.

Здания, произведенные из профилированного бруса, представляются в варианте конструктора. Производится этот брус из бревен с конкретным показателем диаметра. Просушка бруса осуществляется благодаря укладыванию на прокладки. Применяя особые станки, в ходе обработки, для бруса задаются определенные параметры и профилирование. На верхней плоскости бруса находится шип, а на нижней – паз.

Методика производства

Жилье, планируемое из такого бруса, доставляется заказчикам в разобранном виде. Монтаж данной системы не учитывает уборки остатков использованного материала. Установка сооружения исполняется, учитывая отличительные черты и технологии производства древесины. В сердцевине хвойной древесины находится большое количество смолы, а в лиственной – дубильных веществ; также в сердцевине велика плотность.

Нередко этому продукту придается такой вид:

— наружная область плоская или в виде полуовала;
— внутренняя область прямого вида;
— на нижней и верхней областях присутствуют шипы и пазы (применяются при монтаже здания).

Непосредственно процедура изготовления производится следующим способом. Для начального материала используется обрезной сосновый брус. В нем содержится минимально влаги, а также ему присуще большая плотность и крепость. В разрезе он обязательно должен иметь прямоугольный вид и не иметь никаких отклонений. Не используется и та древесина, которая имеет дефекты в виде насекомых либо грибка.

Перед тем, как начинать профилирование заготовок, они на протяжении трех-пяти месяцев просушиваются в особых сушильных камерах или находятся на складах. Влажность заготовок не должна быть выше двадцати двух процентов. Материал проходит проверку.

Профилирование производят на особых станках, которые имеют четыре стороны. На таких станках шпинделей более шести штук, а наименьший показатель сечения материала составляет двести пятьдесят на двести сорок миллиметров. В результате выходит готовый продукт заданной формы или профили, которые имеют гладкую и ровную поверхность.

Основные советы

Здания, изготовленные из профилированного бруса, имеют следующие преимущества:

1. Отсутствует потребность в дополнительной термоизоляции, так как древесина обладает низким уровнем проводимости, по этой причине такие постройки хранят тепло в холодные периоды и не дают возможности горячему воздуху попасть в жилье в жаркие сезоны.
2. Превосходное противоборство пульсациям – этот материал нередко используют для монтажа зданий в сейсмоопасных областях.
3. Вероятность повышения показателя воспламеняемости – для данной цели применяется специализированное пропитывание.

Установка здания исполняется, используя профилированный брус, разрез которого равен ста сорока пяти на сто сорок пять миллиметров. Материалы меньших размеров используются с целью обустройства перегородок, находящихся внутри здания.

Уплотнение швов выполняется пенополиуретановыми или пенополиэтиленовыми лентами. При наличии возможности можно использовать джутовый утеплитель. Осуществить этот процесс можно, используя инструменты, указанные ниже:

— молоток;
— шуруповерт;
— строительный уровень;
— рулетка.

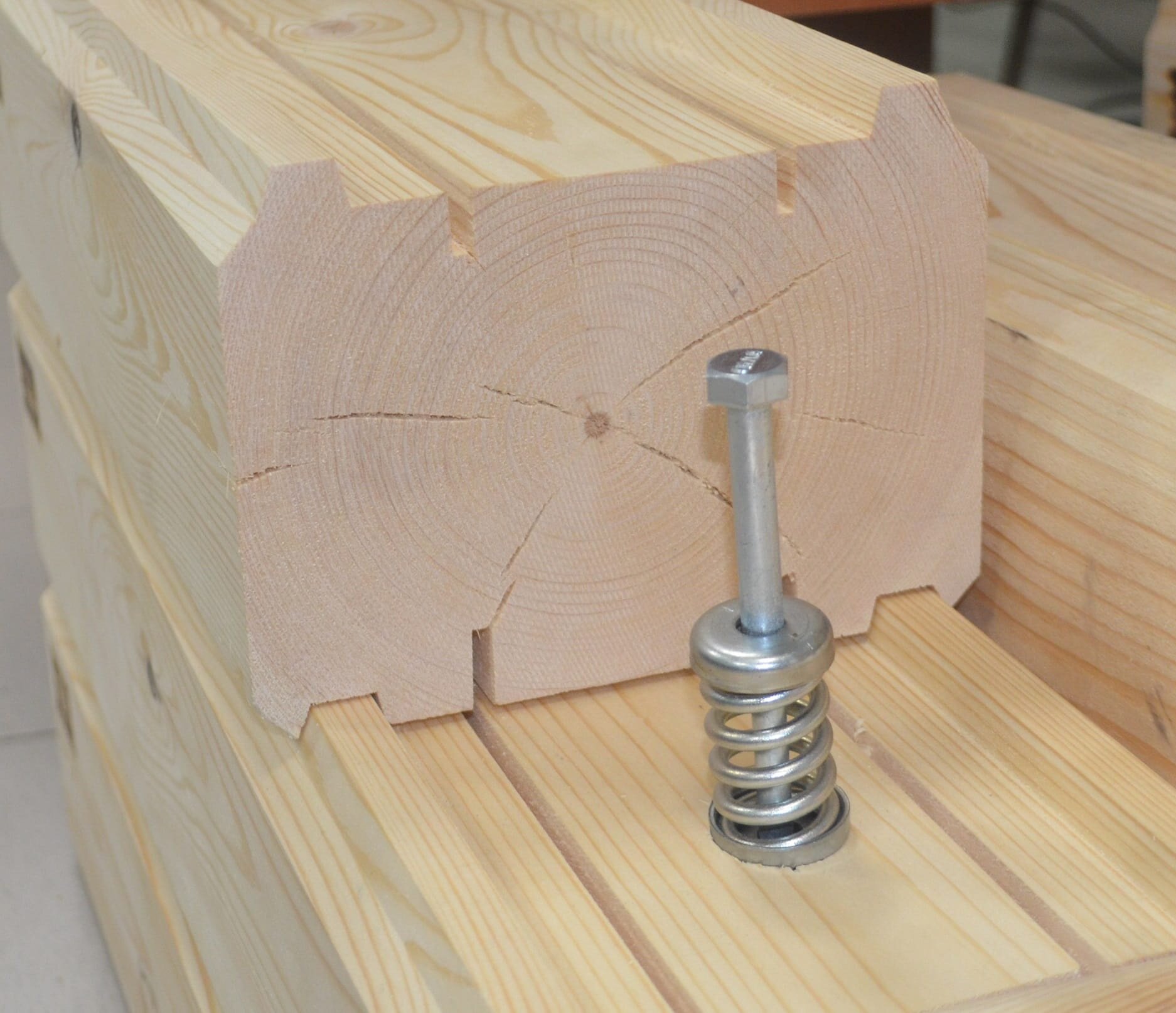

Для того чтобы стянуть заготовки, понадобятся специализированные системы с нагелями. Соединения, имеющие угловой вид на срубе производятся по разным методикам, используя фрезерный станок. Замковая система этого вида жесткая, и нет необходимости обрабатывать ее дополнительно. По окончанию фундаментной деятельности исполняется обвязка здания.

Дальнейший этап монтажа сопряжен со сборкой наружных стен. С этой целью применяется правило «паз-шип». На этом этапе создаются оконные и дверные проемы. Последующая деятельность и её сроки зависят от метода сушки. При естественной – монтаж приостанавливается на шесть месяцев. Профессионалы советуют применять профилированный брус, который поддавался камерной сушке, потому что тогда не придется приостанавливать работу.

Укладка профилированного бруса

Есть азбука, по которой первоклашки учатся читать. А есть азбука, по которой домашний мастер может сам построить дом, без помощи профессионалов. Несомненно, нужны хотя бы минимальные столярные и плотницкие навыки и знания, которые помогут собственными руками построить дом из профилированного бруса. Как укладывать профилированный брус, можно узнать из азбуки строительства, которая раскладывает, как по полочкам, каждый шаг мастера. Когда куплен строительный материал, мастер приступает к укладке профилированного бруса. Эти процессы имеют свои особенности, которые выражаются буквально на каждом шагу работы. Их надо хорошо знать и учитывать в непосредственной работе.

Как собирать венцы

Технологии угловых соединений бывают различными. Важно учитывать, что дом из профилированного бруса укладывается непосредственно на фундамент, на основание из бетона. Не будет возможности впоследствии исправить ошибку. Поэтому необходимо технически грамотно уложить первый венец, от которого зависит дальнейшая укладка стен, насколько они будут ровными и прямыми. Здесь важным является укладка углового соединения.

Вариант технологии «в полдерева»

Независимо от выбранного вида соединения бруса профилированного, укладка первого и завершающего венцов производится способом «в полдерева», что требуется по технологии возведения дома из профилированного бруса. Укладывать «в полдерева» – важное требование сборки дома. В обрезанном наполовину брусе делаются отверстия для нагеля, который устанавливается внутрь, скрываясь от взглядов, но играя важную роль углового соединения нескольких заготовок. Нагель – небольшая деталь, однако весьма важная в обеспечении прочности постройки. На установленный таким образом брус укладывается уплотнительный материал, после чего продолжается монтаж стен.

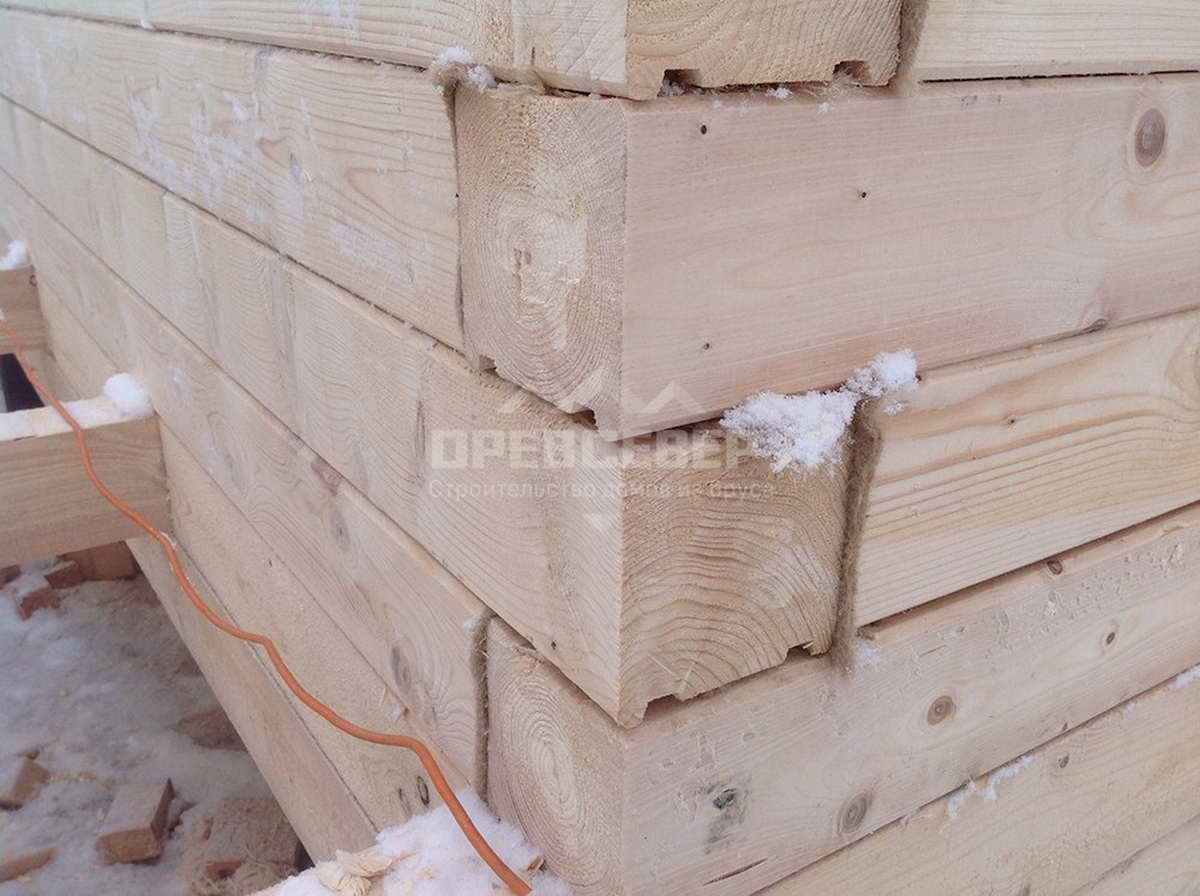

Вариант технологии «в перевязку с коренным шипом»

Производится обработка бруса, в результате чего с одной стороны вытачивается шип, с другой – паз. Такой способ сопряжения брусьев позволяет им соединяться плотно, даже без минимальных щелей. В этом случае должны быть идеально подогнаны геометрические размеры шипа и паза, чтобы произошло идеальное сопряжение. В результате получаются самые тёплые углы, уложенные способом «без остатка».

Вариант технологии «на шпонках» для укладки несущих стен

На первый венец, уложенный способом «в полдерева», последующие брусья укладываются практически любым способом, которые предлагают технологии производства профилированного бруса. Чтобы прочно соединить всю конструкцию, в брусьях вырезаются особые пазы для установки шпонки. Шпонка врезается в соединяемые брусья на половину толщины заготовки. Этот вид работ требует высокого мастерства и большой точности. В любом случае, как укладывать профилированный брус, выбирает владелец будущего дома, тем более, если он решил все работы выполнять самостоятельно.

Особые варианты работ для укладки несущих стен

Профилированный брус укладывается в стену двумя способами, один из которых выбирает владелец будущего дома, решая вопрос экономии материалов. Это способы «с остатком» или «без остатка». По их названию понятно, что выбирая способ «с остатком», самостоятельный строитель должен будет сам подпиливать лишнюю часть бруса, образуя некоторое количество отходов. Укладка профилированных брусьев способом «с остатком» даёт самые тёплые угловые соединения, что весьма важно для обеспечения комфорта проживания. Такую конструкцию легко собирать, она получается надёжно устойчивой. Однако при этом в некоторой степени не рационально используется строительный материал, потому что остаётся много отходов. В то же время несколько увеличиваются расходы на укладку бруса. Несомненно, дом с красивыми соединениями углов выглядит весьма достойно, сразу же отмечен стиль строения под старину. Тем не менее, есть момент – если владельцу дома когда-нибудь захочется обшить дом сайдингом, покрыть утеплительным материалом, это будет сделать невозможно. Решено, как укладывать профилированный брус? Выбран способ «без остатка»? Надо иметь в виду, что этот способ позволяет возводить стены без угловых выступов. Все поверхности элементов сборки расположены в одной плоскости. Конечно, потребуется мастерство, чтобы сделать углы идеально ровными, однако в дальнейшем можно без проблем производить любую отделку дома. Однако, есть и альтернативный вариант – обратиться в профессиональную строительную компанию, которая недорого, качественно и максимально короткие сроки осуществит укладку профилированного бруса.

Рекомендации по проектированию и установке деревянных балок :: Weyerhaeuser

By Jerad Bankston, P.E.

Успешное проектирование и установка деревянных балок, таких как Microllam® LVL, TimberStrand® LSL и Parallam® PSL, выходит за рамки простого поиска элемента в таблице. Знание того, как балка будет нагружена (боковая или верхняя) и общее применение элемента, поможет определить, какой продукт использовать для обеспечения успешной установки.

Соединения балок

Нам часто задают вопрос, как соединить многослойную балку. Соединения балок основаны на способе приложения нагрузки (будь то верхняя, боковая или точечная нагрузка) и величине нагрузки. Боковые нагрузки и точечные нагрузки на балки обычно требуют наиболее агрессивных схем соединения, чтобы передать нагрузку на все слои балки. TJ-9000 предоставляет таблицы соединений для боковых, верхних и точечных нагрузок на балки.

Если вы используете наше программное обеспечение Forte для расчета размеров балки с одним стержнем, теперь оно позволяет проектировать и сообщать о требуемом соединении для балки на основе величины нагрузки и того, как она применяется к балке. Нажмите здесь, чтобы просмотреть видеоруководство по использованию этой функции в Forte.

Боковые нагрузки на одну сторону балки

Плоские балки с нагрузками, приложенными только к одной стороне, требуют особого внимания, особенно если ширина элемента составляет 7 дюймов. Наша литература рассматривает это условие, утверждая, что балки шириной 7 дюймов должны быть загружены сбоку только тогда, когда нагрузки приложены к обеим сторонам элементов (чтобы свести к минимуму вращение). Возможность вращения балки увеличивается по мере того, как нагрузка прикладывается дальше от центральной линии балки (чем шире балка, тем больше потенциал вращения). На рис. 1 показано, как образовался зазор между балками и балкой, нагруженной сбоку, из-за вращения балки под нагрузкой.

Рис. 1. Балка, вращающаяся из-за боковой нагрузки

Один из способов противодействия вращению — установить натяжную ленту соответствующего размера от нижней части полки балки через нижнюю часть и вверх по задней стороне заподлицо балки. Натяжной ремень будет сопротивляться вращению и будет удерживать балку вместе с балкой.

Связывание сжатой кромки (длина без связей)

При проектировании балки необходимо также учитывать, как элемент будет скреплен (в частности, как будет скреплена сжатая кромка), чтобы предотвратить боковое перемещение балки. Для простых пролетных балок сжатая кромка обычно находится в верхней части балки (см. рис. 2), однако для многопролетных балок сжатая кромка изменяется сверху вниз по мере пересечения промежуточных опорных точек (см. рис. 3).

Рис. 2. Простая пролетная балка — сжатая кромка выделена синим цветом

эта балка крыльца с простым пролетом показана на рис. 4.

Рис. 4. Изгиб балки под нагрузкой

Установка стенок с выступом поверх опущенных перемычек гаражных ворот является обычной практикой (см. рис. 5). Степень крепления, обеспечиваемая стеной с пони, варьируется в зависимости от элементов дизайна, таких как высота стены и тип обшивки стены. Боковая устойчивость опущенной балки, такой как показанная ниже, зависит от размера проема, размера балки и высоты стены пони.

Рис. 5. Стена с коньком поверх перемычки гаражных ворот

Наше руководство для спецификаторов TJ-9000 дает рекомендации по строительству стены с перемычкой и перемычки в зависимости от типа балки, размера и ширины проема.

На рис. 6 показан пример, когда стена с пони не обеспечивала надлежащего крепления, и балка начала изгибаться (или выгибаться) из стены.

Рис. 6. Изгиб в балке из-за неадекватного крепления

Эту проблему можно было решить на этапе проектирования, указав, что балка плотно прилегает к двойным верхним плитам. В качестве альтернативы, вместо составного коллектора можно было бы использовать более устойчивый в поперечном направлении коллектор со сплошной секцией, такой как Parallam® PSL или TimberStrand® LSL (см. рис. 7).

Рис. 7. Перемычка плотно прилегает к верхним плитам

Балки с несколькими пролетами, такие как непрерывная перемычка гаражных ворот, показанная на рис. луч.

Рис. 8. Непрерывный коллектор гаражных ворот

В результате того, что этот непрерывный коллектор гаражных ворот не был должным образом закреплен, стена выгнулась примерно на 1 дюйм (см. Рис. 9).

Рисунок 9. Изгиб стены

Простейшим решением этой проблемы была бы установка перемычек гаражных ворот в виде отдельных (простых пролетов) балок вместо одного сплошного элемента. Использование твердого элемента, не требующего промежуточных раскосов, также было бы решением.

Рассмотрение того, как балка будет нагружена и как балка будет закреплена окружающей конструкцией, поможет выбрать подходящий продукт для применения. Если у вас возникнут вопросы по вашему следующему дизайну, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 888-453-8358 или по электронной почте [email protected].

Джерад Бэнкстон, ЧП — инженер Weyerhaeuser, поддерживающий Trus Joist Engineered Wood Products, базирующийся в Сент-Поле, штат Миннесота. В течение 14 с лишним лет работы в Weyerhaeuser Джерад оказывал техническую поддержку и обучение для жилых, многоквартирных и промышленных приложений.
