Установка анкерных болтов в фундамент при бетонировании
Анкерный болт – прочный крепежный элемент, который активно используют при возведении фундамента. Анкерные болты актуальны не только в работе при обеспечении надежных соединений, но и при возведении сложных конструкций, обладающих большими габаритами и весом.
Универсальный мощный анкерный болт подходит для работы с бетонными основаниями. В зависимости от типа детали определяют и сферу его применения. Определенные модификации производят для крепления в пористых материалах, отличающихся непрочной внутренней структурой.
Выделяют несколько разновидностей анкерных болтов по особенностям конструкции:
- Составные болты. По своей структуре они имеют две части, которые соединены между собой муфтой.
- Изогнутые болты. Визуально они имеют форму крюка. В случае с фундаментными работами их сначала крепят к железобетонному основанию, после чего заливают бетонным раствором.
- Прямые анкерные болты. Монтируют в уже застывший бетон. Для этого с помощью перфоратора проделывают отверстие в фундаменте, а затем устанавливают болт. Для надежной фиксации используют эпоксидный гель.
- Болты анкерной плитой. Устанавливают перед заливкой бетонного раствора. Особенность конструкции болта в том, что он в нем есть металлическая пластина. Ее крепят с помощью сварки.
- Болты с коническим концом анкерные. Крепеж монтируют уже после бетонирования. Надежная фиксация обеспечена за счет разжимной цанги. Конструктивный элемент позволяет использовать болты с коническим концом для крепежа мебели, сантехники.
- Съемные болты.
Этап монтажа проходит в два этапа. Нижняя обойма устанавливается в фундамент. А шпилька с резьбой монтируется уже после бетонирования.
Фундаментные анкерные болты по своему строению, выдерживаемым нагрузкам, материалу способны обеспечить надежное соединение. Все производители тестируют изделия на выдерживаемые нагрузки и эксплуатацию в условиях воздействия потенциальных внешних факторов. Стандарты производства болтов указаны по ГОСТу. Все болты должны иметь маркировку, согласно которой можно определить их технические особенности, сферу применения и условия окружающей среды.
Установка анкерных болтов в фундамент: пошаговая инструкция
Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:
- Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
- Упор.
- Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.
Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.
Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.
Процесс установки фундаментного болта включает несколько этапов:
- Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
- Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе определяют местах фиксации болтов.
- Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.

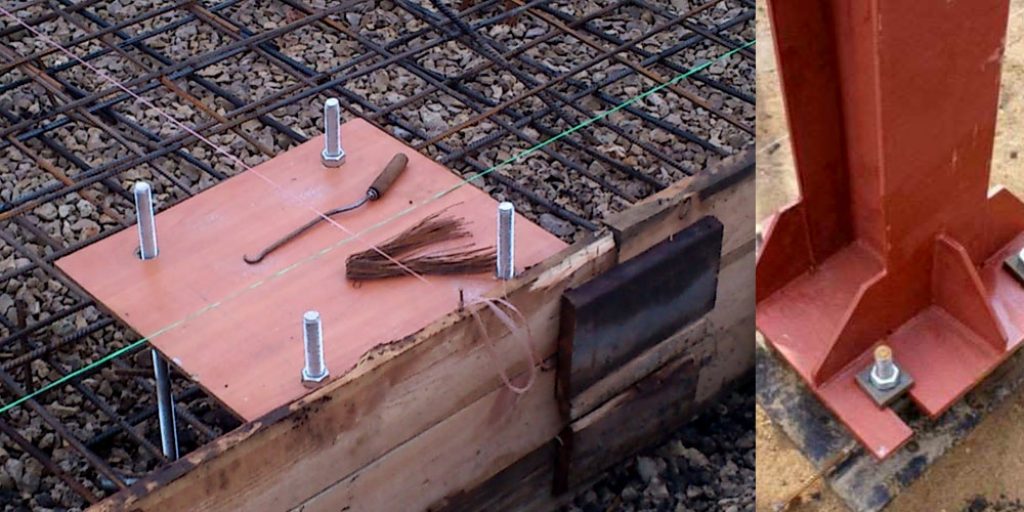

- При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
- Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.
Из чего изготавливают анкерные болты для фундаментных работ?
Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.
В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий. При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ.
Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.
Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.
Виды анкерных болтов
Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.
- Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см.
По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
- Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
- Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
- Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
- Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.
Правила монтажа анкерных болтов
Существует два способа монтажа – в мокрый бетон и в фундамент после того, как бетон застынет.
- фундаментные болты, по стандартам ГОСТ, типа 1.2 с анкерной основой лучше монтировать до момента затвердения бетона. То есть, применяется технология установки в мокрый бетон. До момента затвердения вы должны зафиксировать анкер по правилам;
- болты с маркировкой 1.2 подходят для установки в прочный фундамент после затвердения бетона. После монтажа их дополнительно укрепляют раствором аналогичного состава. По факту, бетонная смесь для изготовления фундамента и закрепляющая должны быть одного вида;
- анкерный болт с расширением нижней части монтируют только в предварительно образованные отверстия. По диаметру лазейка должны соответствовать стержню;
- допустимо только вертикальное расположение стержня;
- расстояние между анкерными стальными болтами рассчитывается по формуле: глубина отверстия Х 2;
- при фундаментных работах болты крепят посредине ленточного основания;
- не рекомендуют использовать крепежные болты такого типа под перегородки.
Болты для фундамента изготавливают в виде прута с резьбой на одном конце и загибом на другом. За счет последнего удается получить соединение. Анкерные болты подходят для прочных строительных материалов. Для пористых поверхностей выпускают отдельные модификации с двумя втулками.
Преимущественно фундаментные болты выдерживают температурные «качели» от -50 до +50. Если же вы планируете монтировать их в температурных условиях, выходящих за эти рамки, нужно дополнительно учитывать особенности фундамента. По размеру конструкции, ее материала определяют наиболее подходящий тип анкерного болта.
Наиболее сложным этапом установки фундаментных мощных болтов является бурение в ограниченном пространстве. Если квадратура свободного места позволяет, можно использовать перфоратор. Для более ограниченного пространства требуется сверло под прямым углом. Обычно это занимает немного больше времени.
Стандарты ГОСТ
Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.
Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.
В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.
Нанесение цинка возможно двумя способами:
- Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
- Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.
Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них. При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе.
Комплектация по ГОСТу
ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.
Что касается требований комплектации, крепеж должен состоять из следующих частей:
- основной стержень;
- анкерная арматура;
- плитка и втулка;
- муфта и шайба;
- зажимная цинга;
- гайка;
- труба.
Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.
Если вы намерены использовать анкерные болты для монтажа массивных конструкций, оцените их плюсы:
- выдерживают большие нагрузки.
Предельные показатели рассчитываются с учетом веса конструкции и особенностей фундаментного основания;
- изобилие видов, которые отличаются между собой конструкцией. В зависимости от поставленных задач можно подобрать качественные крепежи с гарантированной долговечностью эксплуатации;
- предусмотрено 2 вида монтажа (описывали выше). За счет этого устанавливать болты удобно не только во время бетонирования, но и после, уже на готовый фундамент;
- используют надежный материал – высокопрочная сталь с возможностью оцинковки.
К недостаткам относят следующие характеристики крепежа:
- ограниченная область применения. Фундаментные болты используют для монтажа конструкций к бетонным основаниям, из природного камня или кирпича;
- для работы с анкерами нужен определенный опыт, грамотный расчет расстояния и изучение особенностей фундамента.
Условия эксплуатации болтов в ходе бетонирования
По специфике эксплуатации различают расчетные и конструктивные болты фундаментные. В первом случае анкер распределяет нагрузку и передает ее фундаменту. В конструктивных крепежах главной задачей становиться стабильность работы механизмов. То есть, болт предотвращает конструкцию от сдвигов, смещения и деформации.
В соответствии с методом установки фундаментных болтов классифицируют на:
- устанавливаемые до затвердения бетонного раствора. Это наиболее распространенный способ монтажа;
- путем сверления отверстия в готовый фундамент. Метод актуален для распорных болтов и прямых. Просверливается отверстие с расчетом диаметра крепежа, куда затем монтируется анкерный болт. Такой способ не подходит для соединения крепежей при возведении высоток. Они не смогут выдержать ветровую нагрузку.
Фундаментные анкерные болты можно использовать для монтажа к прочным основаниям. Поэтому, предварительно важна оценка качества фундамента. Например, в пустотелый кирпич устанавливать анкерные болты запрещено.
Область применения болтов:
- для крепления промышленного оборудования.
Это могут быть станки, технические агрегаты, прессовые машины и другие;
- реконструкция фундамента. Для его укрепления понадобится параллельно со старыми болтами монтировать новые;
- установка надежных болтов для укрепления цоколя;
- крепление навесного оборудования (бытовое назначение).
Назначение фундаментного анкера
В фундаментных работах анкерный болт играет роль фиксатора. Нижняя его часть крепится в основание, а верхняя с помощью резьбы соединяется с самим фундаментом. Анкерные болты отлично зарекомендовали себя при строительстве быстровозводимых сооружений и монтаже массивного оборудования.
Свойства крепежей:
- надежная фиксация стержня в фундаменте;
- установка прочных болтов до того, как вы зальете бетонный раствор;
- гарантия долговечности при монтажных работах.
Только при грамотном выборе установки болта можно рассчитывать на его преимущества. Чтобы сориентироваться в локации и правильно рассчитать положение крепежей, лучше исходить из проектировки объекта. Берется во внимание информация о несущих конструкциях. Только под ними можно монтировать анкера.
Способы восстановления фундаментных болтов
Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.
- Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.
- Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская через отверстие в опорной части оборудования. Затем фиксируют гайками. Одним из основных недостатков при перемещении анкерных болтов являются возможные препятствия, вызванные сборкой арматуры.
- Замена болта. Чаще всего лучшей альтернативой является полное удаление и замена крепежей. В процессе устанавливают новые анкерные болты в то же место, где и были прежние болты. В этом случае крепления могут быть длиннее с большим диаметром. За счет этого они могут выдерживать более серьезные нагрузки.
Перед проектированием работ с использованием фундаментных болтов, необходимо убедиться в их качестве. Производитель обязан предоставить подтверждения тестирований и соответствия ГОСТу. Поскольку крепежные системы применяются в условиях установки массивных конструкций, ошибки при монтаже недопустимы. Помимо оценки самих крепежных элементов не забывайте и об исследовании самого фундамента.
7 правил при установки анкерного болта
Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.
Особенности крепежа, влияющие на правила крепления
До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.
Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.
В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.
Механические болты для крепления делятся:
· Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.
· Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.
· Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.
· Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти.Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.
Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.
Основные правила для установки анкерного болта
При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.
Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:
1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.
2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.
3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.
4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.
5. Анкер вбивается легким ударом молотка.
6. После полного введения, гай ку закручивают ключом до конца.
7. При установке анкера нужно учитывать потенциальную нагрузку на него.При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.
Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.
Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.
На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.
Please enable JavaScript to view the comments powered by Disqus.
Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ
© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019
Как установить бетонные крепления
Купить якоря
Как работают бетонные анкеры
Крепления для бетона называются креплениями для бетона распорного типа. Они получают свою удерживающую стоимость от трения. Трение возникает за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все распорные анкеры работают по этому принципу. Единственный, который не работает, это бетонный винт. Шуруп по бетону или Tapcon® фактически нарезает резьбу в основном материале, когда он вставляется в отверстие.
Каждый тип анкера имеет минимальное заглубление — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы получить свои удерживающие свойства. Чем глубже заделка в основной материал, тем выше показатели удерживания. Tapcons имеют максимальное заглубление 1-3/4 дюйма. Распорные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе, чем на 5 диаметров анкера от неподдерживаемого края. быть из нержавеющей стали или оцинкованы.

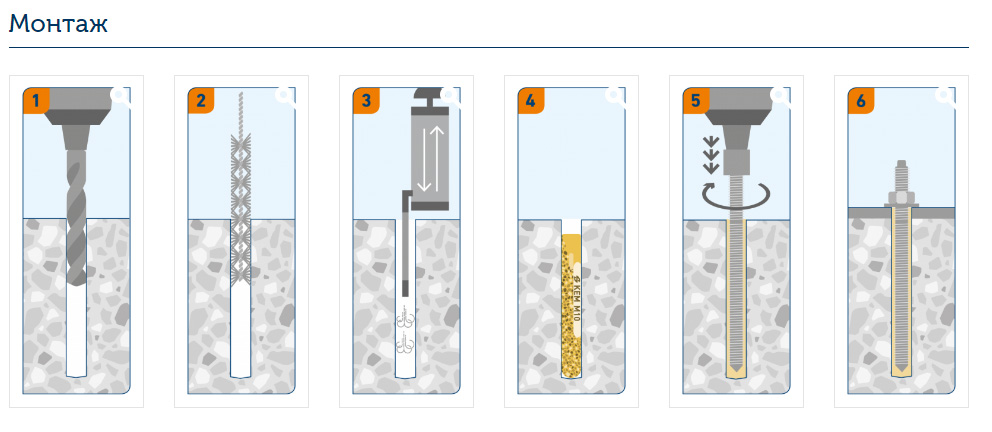

Шаги по установке крепежа для бетона
Для установки бетонного анкера в материале основания необходимо просверлить отверстие. Должны использоваться сверла с твердосплавными наконечниками (соответствующие стандартам ANSI), так как их допуск соответствует креплению по бетону. Также необходимо использовать ударную дрель*, поскольку она правильно просверлит отверстие и предназначена для разрушения основного материала при ударе молотком. Отверстие должно быть просверлено на 1/4–1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставляется в отверстие. После того, как отверстие просверлено, его необходимо очистить от всего мусора, материала или пыли.
* Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителей при использовании электроинструментов.
Клиновой анкер – только для использования в бетоне
- Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI. Размер долота = диаметру анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдены минимальные требования к заделке. Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемого сверла пройдет через отверстие в приспособлении.
- Очистите отверстие проволочной щеткой, сжатым воздухом, пылесосом, продуйте грушей или другим способом.
- Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения при забивании клинового анкера в отверстие в бетоне).
- Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале. Это должно быть очень плотное прилегание — используйте молоток, чтобы завершить установку, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности либо основного материала, либо приспособления.
- Поверните гайку по часовой стрелке до упора от руки.
- С помощью гаечного ключа поверните гайку 3–4 раза до упора. Рекомендуемые значения крутящего момента можно найти здесь.
Гильзовые анкеры – для использования в бетоне, кирпиче или блоках
- Используя стандартные сверла ANSI, аккуратно просверлите отверстие в основном материале. Размер отверстия = размер биты при установке анкерных втулок. Убедитесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза будет проникать в основной материал. Также необходимо соблюдать минимальные заделки. Отверстие можно просверлить с закрепленным приспособлением, убедившись, что сверло пройдет через отверстие приспособления.
- Очистите отверстие от мусора, образовавшегося во время сверления. Анкеры-втулки
- поставляются полностью собранными с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы, чтобы защитить резьбу во время забивания.
- Вставьте анкерную втулку через отверстие крепления и в отверстие, просверленное в основном материале. Потребуется молоток, чтобы забивать анкерную втулку в материал до тех пор, пока шайба и гайка не будут плотно прилегать к приспособлению.
- Затяните гайку от руки, всегда поворачивая по часовой стрелке.
- С помощью гаечного ключа поверните 2-4 раза, пока не убедитесь, что он затянут.
- Диаметр забивного анкера относится к внутреннему диаметру. Отверстие, которое необходимо просверлить, равно внешнему диаметру анкера. Необходимо использовать сверла с твердосплавными наконечниками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер.
Отверстие не может быть просверлено, пока крепление находится на месте, поскольку отверстие больше диаметра вставляемого в него болта. Чтобы использовать забивной анкер, установите приспособление на место, отметьте места для сверления отверстий, снимите приспособление и затем просверлите отверстия.0022
- Прежде чем продолжить, очистите отверстие от мусора.
- Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Установочные инструменты будут соответствовать внутреннему диаметру забивного анкера. Пример: для вставки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещается внутрь резьбовой части анкера и ударяется до тех пор, пока кромка установочного инструмента не коснется кромки вставного анкера. Это обеспечит полную установку анкера в бетон.
- Поместите приспособление на забивной анкер и проденьте болт через приспособление в забивной анкер.
- Диаметр анкера = размер отверстия при работе с ударными анкерами.
Твердосплавное сверло соответствующего размера должно соответствовать стандартам ANSI. Отверстие должно быть просверлено на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
- Перед продолжением установки очистите отверстие от мусора.
- Запорный анкер необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
- С помощью молотка, соответствующего диаметру анкера, установите штифт несколькими прямыми/острыми ударами по головке штифта, пока штифт не окажется на одном уровне с верхней частью анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.
Защитные щитки — для использования в бетоне, кирпиче или блоках
- Защитные щитки представляют собой анкеры с внутренней резьбой. Обозначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет в него вставлен.
Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие диаметром 5/8 дюйма. Для просверливания отверстий для анкеров защитных экранов необходимо использовать твердосплавные сверла соответствующего размера по стандарту ANSI.
- Очистить отверстия от мусора.
- Поместите защитный экран в отверстие так, чтобы закрытый конец защитного экрана был вставлен первым.
- Затем приспособление размещают над защитным экраном, вставляя стягивающий винт через приспособление в стягивающий винт. С помощью гаечного ключа поверните стягивающий винт по часовой стрелке до упора.
Вся эта информация должна помочь в безопасной и правильной установке и использовании анкеров и крепежных изделий для бетона, независимо от того, для чего они предназначены.
Дополнительная информация:
Оцинкованные клиновые анкеры
Горячеоцинкованные клиновые анкеры
Клиновые анкеры из нержавеющей стали 304
Клиновые анкеры из нержавеющей стали 316
Оцинкованные анкеры
Анкеры из нержавеющей стали
Купить якоря
31 июля 2009 г. Боб Карлайл
Последние сообщения
Выполните работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик …
читать дальше
24 ноября 2020 Боб Карлайл
Крепление к золе Блокировать Шлакоблок …
читать дальше
16 июня 2020 Боб Карлайл
Якорь мужской или женский? Якоря-женщины потребуют определения якоря, а затем поместят его. …
читать далее
21 февраля 2019 Боб Карлайл
Как установить бетонный клиновой анкер
Как установить бетонный клиновой анкер?
Правильная установка является ключом к успешному применению после выбора якоря. Правильно просверленное отверстие необходимо для простоты установки и оптимальной работы анкера.
Используя сверло соответствующего диаметра (диаметр сверла равен диаметру анкера), просверлите отверстие в материале основания на глубину не менее 1/2 дюйма или на один диаметр анкера глубже, чем требуется для заделки. Клиновые анкеры предназначены для установки в отверстия, просверленные с помощью долот с твердосплавными наконечниками, отвечающих требованиям стандарта ANSI B212.15.В следующей таблице указаны номинальный диаметр сверла и диапазон допусков, установленный ANSI для сверл с твердосплавными наконечниками.
Номинальное сверло | Стандарт ANSI | Номинальное сверло | Стандарт ANSI |
1/8 дюйма | 0,134–0,140 дюйма | 11/16″ | 0,713–0,723 дюйма |
5/32 дюйма | 0,165–0,171 дюйма | 3/4″ | 0,775 — 0,7B7″ |
11/64″ | 0,181–0,187 дюйма | 27/32″ | 0,869 0,881″ |
3/16 дюйма | С. 196 -0,206″ | 7/8″ | 0,905–0,917 дюйма |
7/32″ | 0,229–0,237 дюйма | 15/16″ | 0,968 — 0,980″ |
1/4 дюйма | 0,260 — 0,268″ | 1″ | 1,030-1,042″ |
9/32” | 0,296 — 0,304′ | 1-1/8″ | 1,160 1,175″ |
5/16″ | 0,327–0,335 дюйма | 1-1/4″ | 1,285-1,300″ |
3/8″ | 0,390 — 0,398″ | 1-3/8″ | 1,410–1,425 дюйма |
7/16″ | 0,458–0,468 дюйма | 1-1/2″ | 1,535–1,550 дюйма |
1/2 дюйма | 0,520–0,530 дюйма | 1-5/8″ | 1,655–1,675 дюйма |
9/16″ | 0,582–0,592 дюйма | 1-3/4″ | 1,772-1,792″ |
5/8″ | 0,650 — 0,660″ | 2 дюйма | 2,008–2,028 дюйма |
Анкерные отверстия должны быть тщательно очищены перед установкой анкера. Удалите пыль и мусор из отверстия во время бурения (например, с помощью пылеуловителя, полой коронки) или после бурения (всасывание, нагнетание воздуха) для удаления незакрепленных частиц. Эта процедура выполняется с помощью сжатого воздуха, насоса или вакуума с удлинителем. Пыль и другой мусор должны быть удалены из отверстия, чтобы можно было установить бетонный клиновой анкер в требуемую заделку и обеспечить правильное расширение и зацепление.

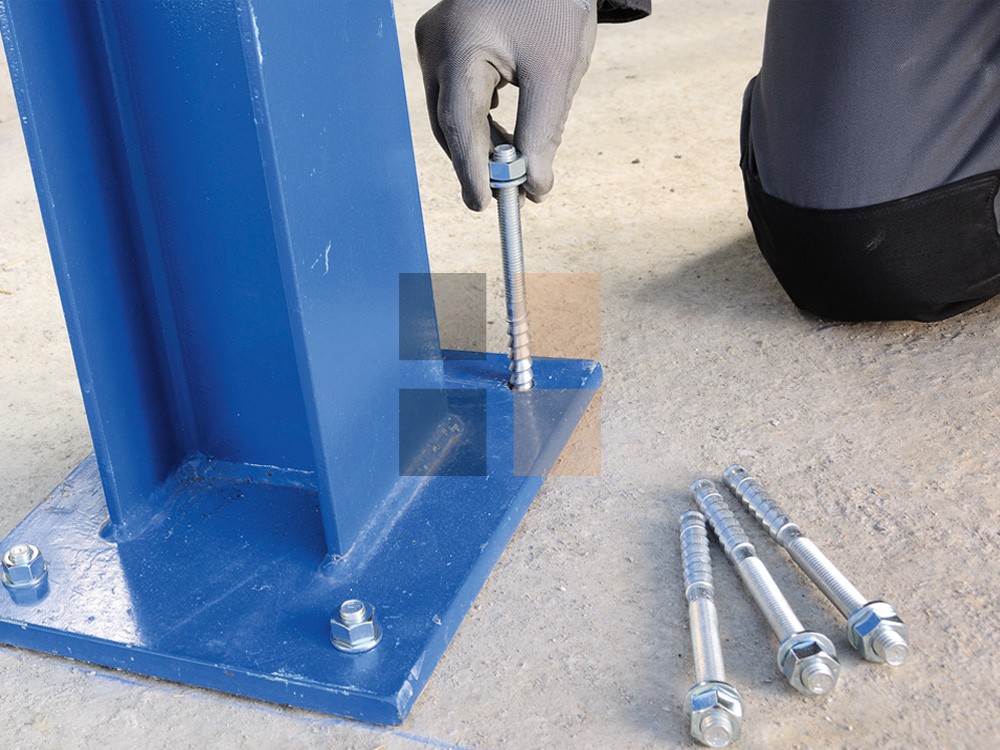

Установите шайбу на анкер и навинтите гайку. При установке через приспособление вбейте клиновые распорные анкеры через приспособление в отверстие. Убедитесь, что анкер забит на минимальную требуемую глубину анкеровки.
Затяните анкер с помощью динамометрического ключа с требуемым установочным моментом. Резьбовая шпилька выдвинется во время затяжки гайки; зажим распорного клина остается в исходном положении.

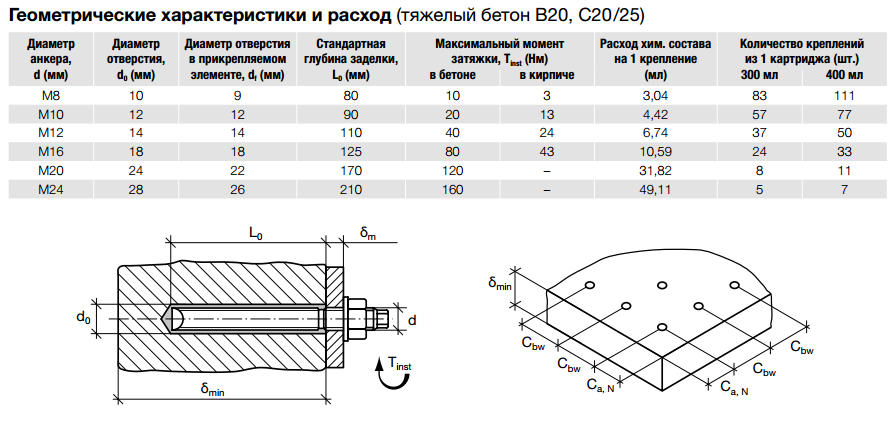

Обозначение do- диаметр анкера dh- минимальный диаметр отверстия в приспособлении dbit- номинальный диаметр бурового долота hnom- минимальная номинальная глубина анкеровки ho- минимальная глубина отверстия Маркировка длиныуказывает на общую длину анкера Нажмите, чтобы просмотреть технические данные клиновых анкеров для бетона. |
Для чего используется клиновой анкер для бетона?
Клиновой распорный анкер представляет собой механическое устройство, используемое для крепления конструкционной стали, такой как анкерные балки и колонны, фасады, электрическое и механическое оборудование, кабельные лотки и распорки, опоры для труб, пожарные спринклеры, поручни и стойки к бетонным материалам.
Съемные ли анкерные болты для бетона?
Клиновые распорные анкеры не предназначены для удаления из основного материала.
Что лучше: бетонный клиновой анкер или гильзовый анкер?
Это зависит от приложения. Оба могут использоваться в бетонном кирпиче и блоке, но клиновые анкеры имеют гораздо более высокую предельную и допустимую грузоподъемность.
Что такое клиновой анкер? Типы анкеров, в которых механизмы передачи нагрузки основаны на трении, обычно представляют собой «распорные анкеры».

Какой глубины нужно просверлить отверстие для клинового анкера?
Минимальная глубина отверстия зависит от номинального диаметра анкера, типа тестируемого анкера и материала основания. См. таблицы ниже:
Какой вес может выдержать клиновой анкер?
При использовании метода расчета допустимых напряжений (ASD) расчеты допустимых нагрузок основаны на применении коэффициента преобразования безопасности к среднему результату лабораторных испытаний на предельную нагрузку.
