Монолитный железобетон: изготовление и применение

Монолитный железобетон – это конструкция, которая заливается непосредственно на строительном объекте, позволяя создавать постройки любой архитектуры, с разнообразными элементами, прямыми и изогнутыми линиями. Ввиду экологичности и прекрасных эксплуатационных характеристик железобетон сегодня используется в возведении зданий разного назначения, высотности.

Благодаря использованию технологии монолитного железобетона удается реализовывать проекты многоэтажных домов, которые демонстрируют прекрасные показатели прочности и надежности, стойкость к нагрузкам на изгиб, требуют меньших трудозатрат, возводятся быстрее. Немаловажным преимуществом является и снижение стоимости строительства.

Содержание

• 1 Особенности материала
• 2 Достоинства и недостатки
• 3 Технические характеристики
• 4 Среда применения
• 5 Документы для приемки
• 6 Расчет монолитных железобетонных конструкций
• 7 Принцип работы арматуры в монолитных ж/б конструкциях
  • 7. 1 Балки
  • 7.2 Монолитная плита
  • 7.3 История возникновения
• 8 Процесс заливки бетонных конструкций
  • 8.1 Возведение опалубки
  • 8.2 Приготовление раствора
  • 8.3 Армировка и заливка
• 9 Чем отличается фактическая плотность от реальной
• 10 Демонтаж конструкций

Особенности материала

Основное отличие железобетонного монолита заключается в том, что его изготавливают прямо на строительной площадке. В то время, как сборные изделия производят в заводских условиях в специальных формах и доставляют на объект уже готовыми.

Монолитный железобетон производят таким образом:

сначала строят арматурный каркас, потом сооружают опалубку вокруг каркаса, заливают в форму предварительно приготовленный бетон, уплотняют поверхностными и глубинными вибраторами, выжидают нужное время и продолжают строительство.

Конфигурация возводимого сооружения может быть любой, но находится в прямой зависимости от возможностей по монтажу опалубки и прочности застывшего бетона. Стоит учесть, что за способность выдерживать нагрузки разного типа и механические характеристики в ответе внутреннее армирование конструкции. Каркас готовят из толстой арматуры, в несколько рядов, прямо перед закладкой бетона.

Бетон могут готовить прямо на объекте либо транспортировать с завода (тут необходимо применение спецтехники). Во втором случае значительно повышается цена раствора, но зато можно осуществлять масштабную заливку бетоном непрерывно, что существенно улучшает эксплуатационные характеристики всего железобетонного монолита.

Достоинства и недостатки

Монолитный железобетон обладает определенными особенностями, которые объясняются как свойствами каждого из материалов по отдельности (бетон и стальная арматура), так и технологий его производства. Качество раствора (пропорции компонентов) и технологический процесс во многом влияют на прочность и плотность железобетона.

Основные преимущества монолитного железобетона:

• Уменьшение временных и трудозатрат на возведение сооружения в сравнении со строительством его из камня или кирпича.
• Уменьшение толщины стен (соответственно, увеличение внутренней площади помещения).
• Возможность реализовать любую идею при создании проекта.
• Высокий уровень прочности.
• Сейсмоустойчивость на уровне 8 баллов без разрушения.
• Отсутствие или уменьшение количества швов в монолите, что улучшает теплоизоляционные характеристики.
• Стойкость к разнообразным химическим воздействиям, окислению, коррозии.
• Длительный срок эксплуатации

Из недостатков монолитного железобетона стоит упомянуть такие

Технические характеристики

Бетон отличается прекрасной сопротивляемостью на сжатие и не любит растяжение, что с успехом компенсирует железобетонный каркас, обладающий прекрасной стойкостью на растяжение, но плохо выдерживающий сжатие.

В большой мере технические характеристики монолитной конструкции определяются характеристиками металлической арматуры (правильность вязки, количество прутов, их диаметр) и типом самого бетона.

Особенности эксплуатации монолитов из разных бетонов:

1) Легкие бетоны (к их числу относятся опилкобетон, керамзитобетон и т.д.) – актуальны для облегченных монолитов, где нужно добиться уменьшения теплопроводности.

2) Тяжелые бетоны, плотность которых составляет от 2200 до 2500 кг/м3 – выдерживают нагрузки несущих конструкций и фундамента. Классы смеси (В1, В2, В1.5) выбираются в соответствии с тем, какую прочность нужно обеспечить.

В бетон могут вводить разнообразные компоненты для улучшения тех или иных свойств – повышения уровня теплоизоляции, уровня прочности, стойкости к морозу и т. д.

Теплопроводность итоговой конструкции зависит от наполнителя – так, максимальный показатель 1.75 Вт/(м•град) демонстрирует бетон без присадок, раствор с щебнем или гравием показывает 1.51 Вт/(м•град), со шлаком, песком или силикатами обеспечивает 0.3-0.81 Вт/(м•град). Наилучшие теплоизоляционные характеристики дают специальный теплоизоляционный бетон (0.18) и смесь на основе вулканического шлака (0.2-0.5).

Качество материалов, технология, заливка монолитных железобетонных конструкций регулируется ГОСТом и требованиями СНИП: в указанных документах прописаны разные схемы и изделия, по которым осуществляется заливка бетонным раствором тех или иных элементов зданий и сооружений.

Среда применения

Монолитный железобетон используют в индивидуальном и крупном строительстве, для выполнения самых разных задач – с применением данной технологии строят коттеджи, частные одноэтажные дома, здания с большим количеством этажей, многие другие сооружения. Перед сооружением фундамента, перекрытий, стен обязательно проводят все расчеты, определяют предполагаемые нагрузки, верно выбирают стальную арматуру и состав бетона.

Что сооружают по технологии монолитного железобетона:

• Ленточный фундамент – обычно укладывают под стены и колонны.
• Монолитная плита под основанием всего строения – самый простой вариант. Возможны модификации с использованием коробчатых и ребристых плит.
• Свайный фундамент – актуальный выбор для слабых грунтов.
• Несущие внутренние и наружные конструкции.
• Колонны разной формы сечения, использующиеся в качестве вертикальных опор со стенами или вместо них.
• Производство ребристых, пустотных или сплошных плит монолита для перекрытий с балками.
• Разнотипные лестничные марши – могут выполняться винтовыми, прямыми, комбинированными.
• Широкое разнообразие декоративных архитектурных элементов – благодаря хорошей пластичности бетона можно проектировать разные колонны, фронтоны, арки.
• Туннели – для метро, проложенные под проезжими частями, сложными мостами.
• Мосты – монолитный железобетон идеален в строительстве таких объектов.
• Площадки, которые будут выдерживать серьезные нагрузки – испытательные полигоны, аэродромы и другие.

Документы для приемки

Возведение железобетонных монолитов входит в перечень строительных работ и принимается в соответствии с определенными требованиями. С учетом того, что конструкция должна будет выдерживать серьезные нагрузки и несоответствие каких-то параметров установленным может повлечь обрушение зданий, все должно осуществляться в строгом соответствии с правилами и значениями ГОСТ и СНИП.

До заливки зданий из монолитного железобетона обязательно реализуют лабораторный анализ приготовленного бетонного раствора с указанием в акте показателей водонепроницаемости, морозостойкости, средней прочности, выведенной из серии образцов для контроля. Проверяют и стальную арматуру. После выдается акт освидетельствования и приемки, которые выполняются при сдаче готовых промежуточных этапов (не всего здания, этажа или стены).

В акте по приемке монолитного железобетона указывают:

• Номера рабочих чертежей и осуществленных работ из журналов строительства и авторского надзора
• Результаты лабораторных исследований
• Акты приемки предварительных работ (в случае, если они проводились)
• Геометрические размеры конструкции, данные об отклонениях от плановых
• Соответствие конструкции СНИП и рабочему проекту
• Непосредственно освидетельствование с указанием возможных дефектов, оценкой состояния поверхности и т.д.

Расчет монолитных железобетонных конструкций

Самым важным параметром монолитной железобетонной конструкции является величина расчетной нагрузки – речь идет о максимальном значении веса, который в состоянии выдержать плиты (ее собственная масса не считается). Величина определяется в соответствии с: толщиной перекрытия или стены, классом прочности бетона, включением в конструкцию арматурного каркаса.

Так, если пустотная монолитная плита может выдерживать нагрузку, равную 800 кг/м2, то сплошная аналогичная плита из напряженного бетона демонстрирует показатель в 1250 кг/м2. Расчеты проводятся до начала строительства, предполагают тщательные вычисления и учет всех параметров: общие нагрузки, сопротивление деформациям, степень разрушений оснований и т.д.

Если заливается фундамент, то его площадь высчитывают по формуле S > γn F/γc Ro, где:

• γn – обозначает коэффициент надежности (1.2)
• F – это нагрузка: вес здания, полезная нагрузка (техника, мебель, люди, отделка), для обычного жилого дома составляет 150 кг/м2
• γc – коэффициент условий в соответствии с типом грунта: для пластичной глины равен 1.0, для крупного песка 1.2
• Ro – условный уровень сопротивления грунта, берется из таблицы сопротивлений (там учитываются тип здания и грунта)

После определения величины выбирают значения ширины и длины в соответствии с конфигурацией здания. Глубина основания определяется по справочнику СНИП и таким ключевым параметрам: глубина фактического промерзания (произведение глубины для той или иной местности по нормативам и коэффициента отопления, для зданий отапливаемых коэффициент меньше 1, для неотапливаемых 1.1), уровень залегания грунтовых вод (выше/ниже точки промерзания на 2 метра), тип грунта.

Зная указанные данные, можно определить нужное количество арматуры, бетона и возвести прочную монолитную железобетонную конструкцию.

Принцип работы арматуры в монолитных ж/б конструкциях

Арматура в монолитном железобетоне – это стальные прутья определенного диаметра, связанные в несколько слоев по всему периметру конструкции, которые полностью заливаются бетонным раствором и призваны повысить прочность бетона и его стойкость к растяжению. Выбор диаметра стальных прутьев зависит от предполагаемых нагрузок и особенностей зданий, типа элементов и т.д.

Балки

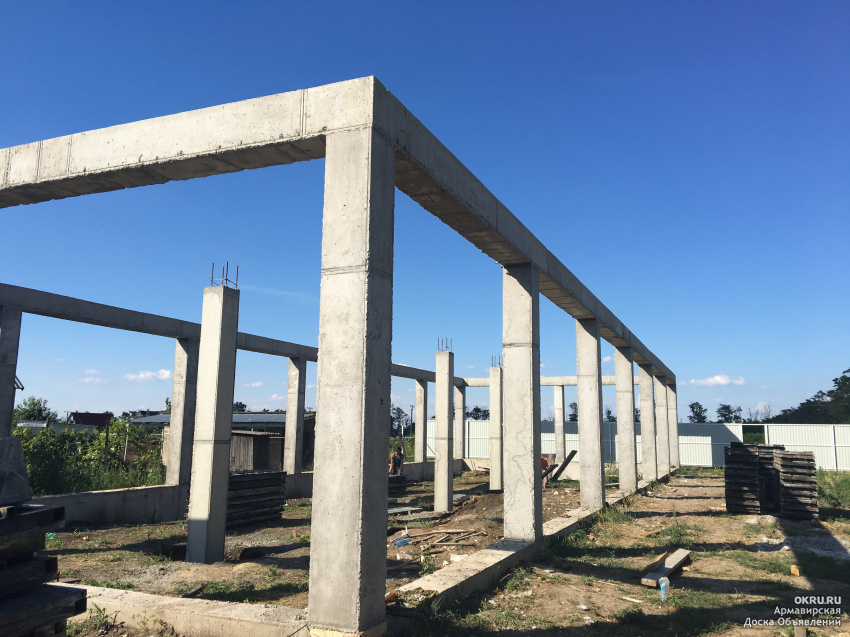

Монолитные железобетонные балки устраивают для соединения отдельностоящих элементов вместо монолитных ленточных фундаментов. Такие балки опираться на фундамент могут двумя способами – лишь концами (когда зона растяжения проходит по нижней половине балки, где закладывается рабочая арматура) или на нескольких фундаментах, стоящих отдельно (зоны растяжения меняются, места укладки в соответствии с этим корректируются).

Монолитная плита

Представляет собой монолитное основание, когда из прутьев арматуры формируется железная сетка, ее вяжут в шахматном порядке между стержнями специальной вязальной проволокой. Часто собирают две сетки, которые располагают внизу и вверху плиты.

Диаметр арматуры и количество прутьев определяют в соответствии с предполагаемыми нагрузками, рассчитывая до начала работ.

История возникновения

Железобетон появился во второй половине девятнадцатого столетия, в 1850-1885 годах, когда Ламбо во Франции и Уилкинсон в Британии, а также Гнатт в США начали применять самые первые изделия из монолита. Далее железобетон активно эксплуатировали в Германии, США, Франции, Великобритании, России для строительства стен, путепроводов, мостов, фортификационных сооружений.

Но наибольшее распространение монолитный железобетон получил в начале двадцатого столетия, когда было создано фундаментальное учение про материал, определившее его преимущества и доказывающее прекрасную стойкость при пожарах. Сегодня монолитный железобетон используется повсеместно, что объясняется его эксплуатационными характеристиками и свойствами.

Процесс заливки бетонных конструкций

Монолитный и сборный железобетон выполняются в точном соответствии с технологией. Обязательно нужно уделить внимание каждому из этапов создания конструкции, чтобы добиться нужных параметров и свойств.

Возведение опалубки

Создание монолитной железобетонной конструкции начинается с монтажа опалубки, которая не позволит растечься жидкому раствору и будет опорой бетону на всех этапах застывания.

Какие бывают виды опалубки:

• Щитовая разборная – включает несколько отдельных блоков для жесткости, может изготавливаться самостоятельно на объекте.
• Блочная – используется для единой заливки не одной, а сразу нескольких стен без перекрытий с несущей конструкцией.
• Пневматическая – с прочной оболочкой, пропускает воздух, ее делают для сложных полостей маленьких объемов.
• Объемно-переставная – для монтажа монолитных перекрытий, стен в многоэтажках, сооружается с привлечением крана.
• Скользящая – используется для создания многоэтажек, устанавливается по периметру, в процессе застывания монолита на разных уровнях постепенно поднимается вверх домкратами.
• Несъемная – для выполнения декоративной отделки.
• Туннельная – для заливки раствором двух стен с перекрытием.

Создание опалубки при возведении конструкции – один из самых простых этапов строительства. Важно правильно укрепить щиты, проверять ровность строительным уровнем, выбирать достаточно жесткие и надежные материалы, чтобы конструкция не деформировалась под воздействием веса раствора.

Приготовление раствора

После монтажа опалубки готовят раствор, который для заливки монолитного железобетона должен включать такие компоненты: часть цемента марки минимум М350, 2 части просеянного мелкого песка, 3 части наполнителя (щебень, гравий), вода в достаточном количестве для получения раствора нужной консистенции. Сначала смешивают все сухие субстанции, только после тщательного перемешивания по чуть-чуть добавляют воду.

Для улучшения характеристик раствора в него добавляют моющие средства (чайная ложка средства против жира на ведро жидкого бетона увеличит прочность, уменьшит усадку), клей ПВА (200 миллилитров на ведро для улучшения текучести и повышения адгезии материалов), жидкое стекло (для повышения термостойкости и ускорения схватывания на начальных этапах заливки).

Цементный раствор можно готовить в бетономешалке самостоятельно или заказывать нужный объем и организовывать его непрерывную подачу к объекту.

Армировка и заливка

Армировочный каркас монолитного железобетона создается из стальных ребристых прутьев разного диаметра. В формировании крупных элементов применяют стержни сечением 15-25 миллиметров, для обычных стен берут сечением до 10 миллиметров. Каркас связывают вязальной проволокой, опускают в опалубку. Арматура должна стоять на специальных фиксаторах на высоте минимум 30-50 миллиметров от поверхности бетона.

После того, как армирование завершено, заливают бетон: постепенно заполняют опалубку, подавая из желоба жидкий бетон. Небольшие объекты заливают за один раз, крупные делят на захватки (по горизонтали) и ярусы (по вертикали). Первым делом заполняют захватки одного яруса, потом последовательно заливают железобетонную конструкцию дальше.

После завершения заливки раствор уплотняется вибрационным инструментом. Сушат бетон, накрыв пленкой, чтобы вода не испарялась быстро и бетон был прочным. Первые дни желательно его периодически брызгать водой для исключения трещин.

Чем отличается фактическая плотность от реальной

При выполнении проекта нужно помнить о существовании разницы между реальным значением плотности и расчетным. Расчетная плотность высчитывается при идеальных условиях. Реальная получается в процессе заливки бетона, когда в сборной или монолитной конструкции может оставаться воздух, создавая полости внутри. От этих полостей можно и нужно избавляться, уплотняя бетон специальными инструментами и методами.

Вибропрессование позволяет существенно улучшить качество монолитного железобетонного изделия, но все равно внутри остается определенный объем воздуха (до 1%), что несколько меняет параметры плотности, но на прочности не сказывается.

Демонтаж конструкций

Для выполнения демонтажа монолитных железобетонных конструкций используют разные материалы и способы.

Методы демонтажа монолитного железобетона:

• Взрывной – актуален в процессе сноса здания, но опасен и должен выполняться профессионалами
• Механический – с применением спецтехники и соответствующего инструмента
• Полумеханический – с использованием электрического и пневматического инструмента (канатная, механическая пила, алмазный бур, отбойный молоток и т. д.)
• Мини-роботы – для небольших помещений и опасных условий
• Электрогидравлический способ – гидроклинами, безопаснее взрыва, по воздействию идентичен
• Комбинированный – используются разные способы, в соответствии с текущими задачами и условиями

Демонтаж выполняют после полной разборки и отключения коммуникаций. Если сносят постройку, обязательно вокруг нее возводят временное ограждение.

Монолитный железобетон используется в современном строительстве повсеместно, что объясняется прекрасными характеристиками прочности, надежности, долговечности, другими плюсами. Монолит из бетона и стальной арматуры актуален при возведении самых разных зданий и элементов. При условии правильного выполнения всех этапов, соблюдения технологии и использования в работе лишь качественных материалов железобетон монолитный демонстрирует прекрасные свойства и позволяет создавать самые разные конструкции.

Монолитный железобетон: достоинства и недостатки

Бетон / Виды бетона / Другие виды бетона /

Содержание

• 1 Достоинства
  • 1.1 Устойчивость к механическим нагрузкам
  • 1.2 Сопротивление окислению
  • 1.3 Не поддается коррозии
  • 1.4 Самоуплотняемость
• 2 Недостатки
  • 2.1 Низкая воздухопроницаемость
  • 2.2 Высокая плотность
  • 2.3 Значительный вес
  • 2.4 Изготовление опалубки при возведении конструкций

Монолитный железобетон – популярный строительный материал, применяемый для возведения дорогостоящих построек. Используется при строительстве торговых центров, многоэтажных зданий и сооружений, а также применяется для домов по авторским проектам. Монолитный железобетон подразумевает заливку конструкции раствором непосредственно на площадке. Монолитные технологии обеспечивают прочность и надежность домов и уменьшают затраты на строительные работы. Помимо этого, железобетон обладает экологически чистыми компонентами, что увеличивает популярность монолитной конструкции.

Достоинства

Преимущества, присущие монолитному железобетону:

• огнестойкость;
• нет необходимости в применении вспомогательной техники, кранов;
• возможность самостоятельного изготовления;
• имеет идентичную технологию производства для различного цикла;
• не требует большого количества рабочей силы;
• способность противостоять коррозии и окислению;
• высокая сопротивляемость нагрузкам;
• быстрота возведения строительства;
• сейсмическая устойчивость зданий и сооружений;
• обладает продолжительным сроком службы;
• не требует большого количества в строительной технике;
• по истечении многих лет увеличивает свои прочностные характеристики;
• имеет относительно невысокую стоимость строительства;
• еще одно преимущество конструкции – это возможность применения различных форм строительных элементов.

Вернуться к оглавлению

Устойчивость к механическим нагрузкам

За счет малого количества стыковочных швов в монолитном строении, образуется достаточная устойчивость к механическим нагрузкам. Применение монолитного железобетона увеличивает прочность стен и оснований конструкции путем сочетания раствора из цемента, песка, воды и внутренней армировки.

Вернуться к оглавлению

Сопротивление окислению

Монолитная железобетонная конструкция имеет продолжительный срок службы за счет бетонного защитного слоя, который покрывает армирующую сетку. Также долговечность бетона с железной арматурой обеспечивается путем химического воздействия цементного раствора. Процесс химического воздействия обусловлен гидролитически отделяющей извести в момент твердения бетонного раствора, что дает сильную щелочную реакцию. Получившаяся щелочная реакция способна предохранить сталь от окисления.

Вернуться к оглавлению

Не поддается коррозии

Коррозия представляет собой самопроизвольное разрушение металла под воздействием физико-химических или химических взаимодействий с внешней средой. Коррозия бетона с железной арматурой происходит из-за разрушения застывшего цемента и влечет за собой снижение прочностных характеристик. Ржавчина металла сопровождается понижением водопроницаемости и ухудшением сцепления бетона с арматурной сеткой.

Стойкость к образованию коррозии на сооружениях и железобетонных элементах обеспечивается за счет применения специального вида цемента. Предотвратить появление коррозии возможно путем обработки бетонного покрытия специальными жидкостями или покрытием гидроизоляционным материалом.

Вернуться к оглавлению

Самоуплотняемость

За счет специального химического состава железобетон под воздействием влаги не только сохраняет свои прочностные характеристики, но и преувеличивает их. Технические характеристики позволяют железобетону самоуплотняться с течением времени.

Вернуться к оглавлению

Недостатки

Данный метод строительства имеет следующие недостатки:

Вернуться к оглавлению

Низкая воздухопроницаемость

Железобетонные конструкции обладают низкой воздухопроницаемостью, что не позволяет стенам «дышать». Такой недостаток затрудняет естественный воздухообмен и требует мощной вентиляции еще на начальном этапе строительства.

Вернуться к оглавлению

Высокая плотность

Железобетонный монолит имеет высокую плотность. Поры в бетоне получились из-за испарения излишка воды и неполного уплотнения воздуха из бетонного раствора.

Вернуться к оглавлению

Значительный вес

Конструкции из железобетона обладают тяжелым весом, что значительно сказывается на стоимости строительства. Тяжеловесные элементы требуют укладки мощного фундамента, так как не каждый грунт способен выдержать большие нагрузки. Поэтому без геологических исследований планируемой под постройку местности, не обойтись.

Вернуться к оглавлению

Изготовление опалубки при возведении конструкций

Для сооружения конструкции сложной архитектурной формы потребуется соорудить прочную опалубку. Опалубка необходима для предотвращения растекания бетонного раствора. Опалубка обеспечивает смесь опорой на этапе застывания и получения его прочностных характеристик.

Опалубка бывает следующих типов:

• Разборная щитовая. Данная опалубка включает в себя отдельные элементы, соединительные блоки, которые обеспечивают жесткость конструкции. Возможно собственноручное изготовление.
• Пневматическая. Опалубка пневматическая обладает прочной оболочкой с воздухопроницаемым свойством. С помощью такой опалубки делаются  небольшого объема сложные полости.
• Блочная. Применяется для единой заливки нескольких стен с несущей конструкцией без перекрытий.
• Скользящая. Актуально применение в монтаже зданий и сооружений с большим количеством этажей. Установленная по периметру форма после застывания поднимается с помощью домкратов вверх.
• Объемно-переставная. Применяется для монтажа монолитных стен и перекрытий в многоэтажных зданиях и сооружениях. Монтаж и демонтаж происходит с применением автокрана.
• Туннельная. Применяется для заливки бетонным раствором двух стен, имеющих перекрытия.
• Несъемная. Применяется в роли декоративной отделки.

Сложности при возведении опалубки отсутствуют. Процесс монтажа заключается в выкапывании котлована и установке щитов. Важно укрепить стенки, чтобы конструкция не деформировалась от большой массы раствора. В некоторых случаях используют щиты больших размеров или увеличивают количество подпорок.

Монолитные бетонные конструкции и альтернативы – тенденции и решения в строительных технологиях

Одной из самых больших проблем в строительных технологиях сегодня является своевременное строительство высококачественных зданий с максимально возможными энергетическими и экономически эффективными решениями.

Но что мы подразумеваем под технологией строительства? Технология строительства – это весь рабочий процесс, связанный со строительной деятельностью, так называемое ноу-хау строительного процесса.

Помимо выбора правильной технологии, необходимо учитывать несколько аспектов:

• технические требования и параметры здания, такие как высота, несущая способность, тип грунта
• различные факторы стоимости, такие как технология, используемые материалы, затраты на оплату труда и другие непредвиденные затраты
• требования времени: здесь мы можем думать, например, о времени, необходимом для реализации выбранной технологии, к которому добавляется время строительных работ и других непредвиденных событий
• осуществимость строительства имеет основополагающее значение, здесь важно выбрать правильные инструменты и технологии для имеющегося опыта
• требования к оборудованию, например, какое оборудование следует арендовать во время рабочих процессов или какое имеется в наличии
• адекватное обучение, какова практика профессионалов, какой у них опыт

При выборе техники нужно тщательно продумать структуру, инструменты и выбор материалов.

Важный вопрос: почему монолитные железобетонные конструкции преобладают в жилищном строительстве?

 Преимущества и недостатки монолитных конструкций

При возведении конструкции торговых центров, офисных зданий и многоэтажных домов часто используются монолитные железобетонные конструкции. В основном из-за того, что эта технология отличается низкими затратами на строительство и предсказуемостью, ее легче рассчитать с учетом ваших инвестиций, поэтому сюрпризов не будет. Его преимущество в том, что его можно сделать относительно быстро, в любой форме и не требует специальных инструментов. Одним из основных недостатков является то, что перед бетонированием железобетонных конструкций, изготовленных на месте, необходимо соорудить опалубку, которую необходимо демонтировать после возведения конструкции.

Альтернативы – какие еще технологии существуют?

• Композиты – Во многих областях, от аэронавтики до автомобильной промышленности, мы уже можем найти армированные волокном пластиковые композиты в строительной отрасли. Армирующим материалом может быть углерод, арамид или даже стекловолокно. В строительной отрасли, в основном, для замены стали и бетона, а в высокой архитектуре по сравнению с заменой стальных стержней в сборных каркасных стенах. Недостатком является то, что физико-механические свойства этих материалов чувствительны к колебаниям температуры; они могут быть склонны к деформации при более высоких температурах. Кроме того, в то время как бетон можно измельчать и использовать в процессе строительства дорог после сноса, пластик чрезвычайно загрязняет окружающую среду, и после разрушения образуется огромное количество отходов.

• 3D-печать — эта технология все еще очень молода и требует серьезной доработки, прежде чем ее можно будет использовать более широко. Его преимущество больше в областях, где требуется меньшее здание с уникальным сложным дизайном. В случае с массивными мостами или высокими зданиями применять его по-прежнему очень медленно и дорого.

• Легкие стальные конструкции – эта технология сейчас используется во всем мире в высотных зданиях. Его преимущество в том, что он обеспечивает прочную однородную структуру; он безотходный, так как все можно изготовить по точным размерам, и к нему можно подключить множество дополнительных систем облицовки крыш и стен. В Венгрии ее культура толком не развилась; его использование не получило распространения. Одной из основных причин этого является недостаточная теплоаккумулирующая способность конструкции.

• CLT-технология – кросс-клееный брус – в отличие от облегченной технологии, эти конструкции обладают теплоемкостью, тяжелее, устойчивее, но все же в пять раз легче бетона. Эта технология сухого строительства чрезвычайно быстра; по этой причине труд и его стоимость намного дешевле. Благодаря исключительно экологически чистой сухой конструкции нет необходимости в большом количестве контейнеров для отходов. Эта технология начинает распространяться все больше и больше.

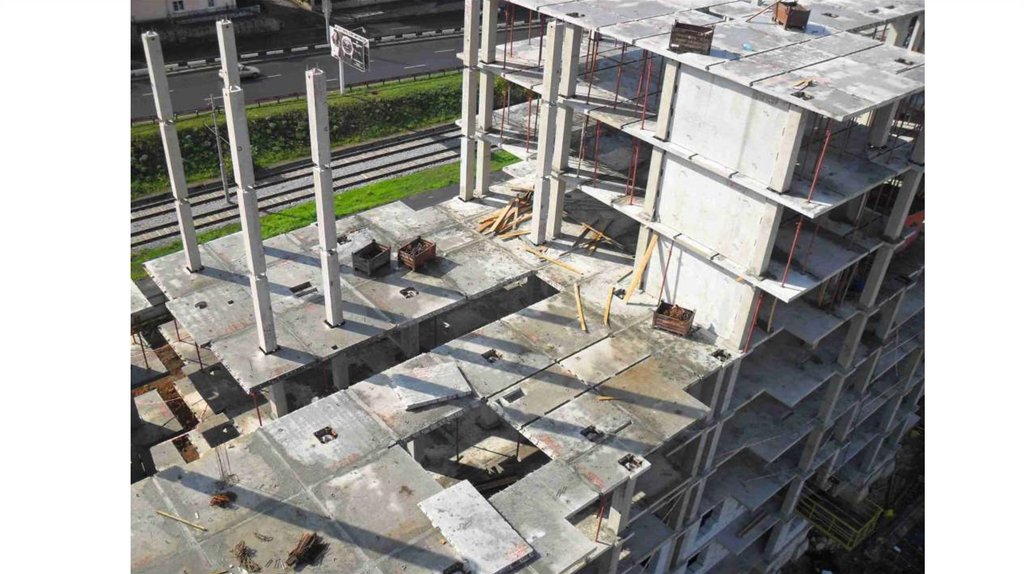

Поскольку использование новых нераспространенных технологий сопряжено с риском значительного увеличения стоимости проекта, строительные компании, как правило, больше внимания уделяют экономичному строительству здания. Поэтому чаще всего мы используем монолитные железобетонные конструкции. Поскольку точно известны факторы затрат и результатов, они не требуют специальной подготовки специалистов и дорогостоящего оборудования.

Однако, если технология распространяется при правильном образовании, обучении правильной рабочей силы, новая технология станет более доступной при гораздо меньших затратах через 5-10 лет.

Роль DASHCOAR – что мы можем вам предложить?

Мы анализируем объекты и строительные материалы, включая внутреннюю структуру или геометрию поверхности, используя различные методы получения изображений. Мы консультируемся со строительными и архитектурными фирмами, чтобы помочь им применять правильные инновационные решения в своей повседневной работе, анализируя созданные ДАННЫЕ  для более эффективной и удовлетворительной рабочей среды. Мы способствуем построению и укреплению взаимовыгодных отношений между муниципальным и бизнес-сектором. Используйте анализ больших данных, чтобы стать частью цифровой трансформации вместе с нами!

 #dashcoar #construction #webuildwithdata #datascience #ctltechnology #3dprint

#projectoptimization

#innovatewithdata #steelstructures #monolithconcrete #alexandrakapitany

/2020.11.30/

Concrete Slab Foundations: Monolithic and Stem Wall

Concrete slab foundations , обычно называемые плитами, являются наиболее распространенной системой фундамента, используемой в коммерческих зданиях. Бетон представляет собой смесь портландцемента, песка, щебня и воды. Когда бетону дают вылечиться или затвердеть, он может выдержать нагрузку здания.

Существует два основных типа плит, применяемых в коммерческих объектах: монолитные фундаменты и фундаментные стены. Монолитная плита — это плита, вся плита которой заливается как один элемент и обычно имеет одинаковую толщину по всей глубине. Однако, в зависимости от региона, внешний слой может быть сделан толще, чтобы предотвратить морозное пучение и обеспечить лучшую поддержку наружных стен. Плита стволовой стены имеет морозостойкие фундаменты или стены, которые размещаются первыми, и плита заливается сверху или внутри этих фундаментов. Это помогает выдерживать внешнюю нагрузку и предотвращает морозное пучение.

Независимо от типа плиты, они укладываются на ненарушенный грунт или уплотненное основание в соответствии со спецификациями, определенными инженером-строителем. Ненарушенная почва относится к почве, которая не была выкопана. В любом случае сначала добавляется слой песка или гравия, который уплотняется перед тем, как поверх него будет залита плита, чтобы улучшить дренаж и предотвратить движение в будущем.

Сравнение сжатия и растяжения

Бетон обладает превосходной прочностью на сжатие. Когда бетон достигает своей полной прочности и твердости, его прочность определяется приложенной к нему силой. Это означает, что давление, воздействующее на бетон, может быть равномерно распределено по массе с минимальным повреждением или воздействием на бетон. И наоборот, бетон имеет очень низкую прочность на растяжение. Прочность на растяжение – это растяжение и изгиб бетона. Бетон может легко треснуть, когда он изгибается или когда на него воздействуют силы, отличные от давления. Этот тип силы может включать удар.

Сталь добавляется в бетон для улучшения свойств бетона при растяжении или прочности на растяжение. Он известен как железобетон, когда его заливают вокруг стальных стержней или сварной сетки из стальной проволоки. Стальные стержни называются арматурой, сокращенно от арматурного стержня, а сетка обычно называется WWR для армирования сварной проволокой. Количество используемой арматуры или проволочной сетки будет влиять на прочность плиты на растяжение. Обычно это проектируют инженеры, и арматура редко видна после отверждения плиты. Отказ может произойти, когда это армирование видно во время осмотра.

Строительство перекрытий

На начальных этапах разработки инженер или архитектор обычно посещает строительную площадку, чтобы осмотреть недвижимость и определить местонахождение готовой плиты. Каждая из сторон также определяет высоту плиты, которая определяет высоту пола. Конечная высота пола помогает в расчете всех измерений здания вверх и вниз, а пол всегда предполагается ровным.

Плита должна быть уложена на ненарушенный грунт или уплотненное основание. В большинстве случаев потребуются некоторые земляные работы, чтобы выровнять строительную площадку или разместить плиту в соответствующем месте. Чтобы определить глубину, необходимую для раскопок, конечная высота плиты вычитается из глубины плиты плюс количество необходимого гравия.

Например, если плита имеет толщину 6 дюймов, под плиту необходимо уложить 6 дюймов гравия, поэтому глубина выемки должна составлять 12 дюймов.

Используя этот пример, ненарушенный грунт под плитой будет составлять 12 дюймов. Если раскопки необходимо углубить более чем на 12 дюймов, то нарушенная почва должна быть доведена до уплотнения, равного уплотнению ненарушенной почвы, или необходимо будет использовать дополнительный гравий, чтобы сбалансировать эту область чрезмерной выемки.

После создания всего контура плиты размещаются формы для выемки грунта, чтобы создать внешние границы или форму плиты. Это место, где будет заливаться жидкий бетон, где ему дают затвердеть и высохнуть. Также на этом сформированном участке будет располагаться арматура. Этот метод позволит создать монолитный плитный фундамент.

Если плита представляет собой стволовую стену, потребуется выполнить несколько дополнительных действий. Первым дополнительным шагом будет раскопки фундаментов. Фундаменты размещаются по периметру опоры на глубину, равную или превышающую глубину промерзания в районе здания. В зависимости от региона эти глубины могут составлять от 24 до 50 дюймов. Затем размещаются формы для создания мест для фундаментов. Фундаменты укладывают на ненарушенный грунт или уплотненное основание. Наконец, фундаменты армируются, и бетон заливается в опалубку для отверждения и высыхания.

После того, как фундамент затвердеет, на него устанавливается еще один набор опалубок, чтобы обеспечить устойчивое основание для плиты и стен по периметру. Армирование добавляется в формы фундамента. Затем заливается бетон, затвердевает и высушивается, и стенка ствола готова к заливке плиты поверх нее или внутри фундамента.

Эти стволовые стены обеспечивают стабильную основу для передачи нагрузки от наружных стен на почву. Монолитная плита также воспринимает нагрузку, но может сместиться или разрушиться в условиях мороза.

Инспекция

Основные принципы построения плит. Плита должна быть ровной, а стенка ствола должна быть отвесной. При осмотре плиты первое, что должен определить инспектор коммерческой недвижимости, — это ровность плиты. На неровных участках могут быть признаки скопления воды, провалов и гребней, горбов или подъемов.

Тепло, выделяемое бетоном в процессе твердения, называется экзотермической реакцией. Именно во время этого процесса нагрева в плите происходит наибольшее количество трещин. Поэтому во время строительства по всей плите добавляется ряд контрольных стыков или швов, чтобы защитить ее от случайного растрескивания. Цель этих швов — позволить бетону идеально растрескиваться только в местах швов. Осмотр включает в себя проверку этих соединений на предмет любых областей, которые могут создать опасность спотыкания или признаки того, что могло произойти движение в плите.

Помимо визуального осмотра

Инспектор не сможет определить глубину плиты. Плита может быть 4 дюйма, 6 дюймов или, может быть, толще, в зависимости от потребностей здания. Например, для помещений с печатными станками или другими тяжелыми нагрузками могут потребоваться более толстые плиты. Для определения точной толщины плиты потребуется взять керн плиты и измерить толщину сердцевины. Эта услуга выходит за рамки ComSOP, но может быть добавлена ​​к вашему соглашению об инспекции, если это представляет интерес для клиента.

Инспектор также не может видеть состояние основания под плитой. Потенциальное разрушение под плитой может быть вызвано пустотами, в которых плита не полностью поддерживается. Прикладывание нагрузки к плите на участках с недостаточной опорой может привести к растрескиванию плиты и возможной осадке или провисанию. Постоянное давление на эти области может вызвать структурные проблемы или, по крайней мере, проблемы. Большинство из них не будут видны инспектору, и их будет сложно идентифицировать.

Помимо визуальной оценки, инспектор может провести слуховую оценку, используя такой реквизит, как железный прут, деревянный штифт или ручку от метлы. Когда стойка падает на бетон с соответствующей опорой, раздается четкий звук, и стержень или ручка резко отскакивают вверх. Однако, если винт упадет на неподходящее место или полое основание, он не подпрыгнет вверх, и звук будет глухим.

Несмотря на то, что этот метод не является окончательным, он может, по крайней мере, дать некоторое свидетельство о возможных проблемах с поддержкой плиты в этой конкретной области.
