Монолитный пояс представляет собой железобетонную конструкцию, которая воспринимает нагрузки от вышестоящих этажей и кровли, равномерно распределяет и  передает нагрузки на нижние этажи и фундамент. Монолитный пояс выполняют для равномерной усадки здания.

Любое здание подвержено усадке, будь это кирпичное или газобетонное. У газобетона усадка — 1 мм на метр. Это очень низкое значение для стенового материала.

При высотном строении, например, в 5-ти этажном бескаркасном здании необходимость этого монолитного пояса экономически целесообразна.

Вернемся теперь к частному домостроению.

Монолитный пояс, как правило, делается в малоэтажном строительстве на высоту блока – это 250 мм и по ширине может быть 200-400 мм в зависимости от проектного решения. Если проекта нет, то зависит от задачи, которую вы хотите решить используя монолитный пояс.

Не имея проекта и заключения грунтов, человек хочет подстраховаться и сделает себе монолитный пояс, посчитает, что эти затраты незначительны в отношении всего дома.

Однако,  расчеты по нагрузке от перекрытий показывают, что

Но если у здания есть большие пролеты или вероятность неравномерной усадки фундамента, то мы рекомендуем делать монолитный пояс в обязательном порядке.

Нюансов устройства монолитного пояса на газобетон нет.

Есть два варианта выполнения монолитного пояса:

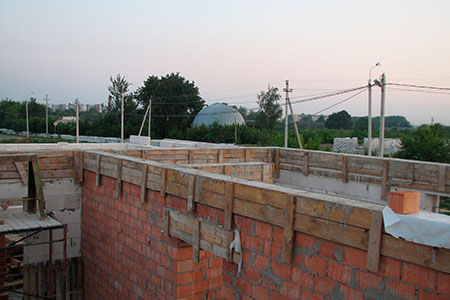

Вариант 1. Ставится опалубка, закладывается арматура, заливается бетон. Снаружи утепляем, чтобы не было промерзания и меньше теплопотери. Этот вариант используется при строительстве из любого стенового материала.

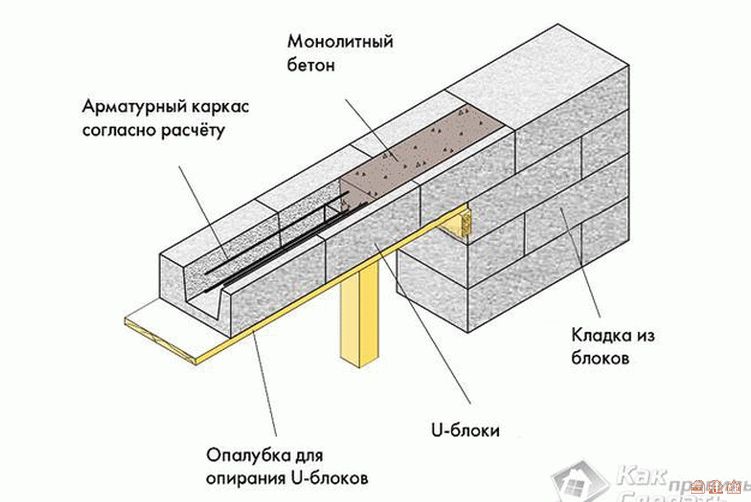

Вариант 2. С применением газобетонных U-блоков. Мы выкладываем по несущим стенам U-блоки, вставляем туда каркас, как правило, это  арматура 10-ка А3 или 12 арматура А3 – этого более чем достаточно. Не несущую арматуру для перевязки каркасов используем 6-ку или 8-ку А1.

Укладываем перевязанную арматуру в U-блок с зазором. У нас должен быть, так называемый защитный слой (30-50 мм) — зазор нижней арматуры и боковой, чтобы арматура не касалась газобетона, иначе арматура не будет работать.

Не забываем про утеплитель при использовании U-блоков, выполняем так же, как при устройстве перемычек из газобетона – ближе к наружной стороне укладываем высокоэффективный базальтовый утеплитель 30-50 мм, либо экструдированный пенополистирол 30-50 мм в зависимости от узла. Все это хозяйство заливаем бетоном, бетон набирает марочную прочность, и на третий день мы можем продолжать выполнять работы.
