Монолитная плита является одним из самых надежных типов фундаментов для строительства загородных домов. Главное преимущество плитного фундамента в высоких несущих характеристиках, нагрузка от стен распределяется на грунт по всей площади плиты. На плите возможно строительство как легких каркасных домов, так и тяжелых кирпичных коттеджей.

Проект фундамента разрабатывает конструктор, исходя из проекта дома и результатов геолого-геодезических изысканий. В зависимости от проекта, плита может быть: плоской, с ребрами жесткости вниз, с ростверком сверху.

Мы выполняем весь комплекс работ по проектированию и строительству плитных фундаментов.

Построенные плитные фундаменты

Устройство монолитной плиты

Устройство монолитной плиты на схеме:

1. Грунт.
2. Геотекстиль.
3. Трубы дренажа.
4. Щебень.
5. Песчаная подушка.
6. Трубы канализации.
7. Ввод кабеля электроснабжения.
8. Ввод трубы водоснабжения.
9. Щебеночная подушка.
10. Гидроизоляция.
11. Утепление подошвы плиты ЭППС 100 мм.
12. Утепление отмостки ЭППС 50 мм.
13. Песок.
14. Арматурный каркас.
15. Товарный бетон.
16. Обмазочная гидроизоляция.
17. Отмостка.

Технология строительства плитного фундамента поэтапно

Этапы монтажа плиты фундамента:

1. Перед началом строительства монолитной плиты необходимо произвести на месте возведения дома геологические исследования грунта (для определения несущей способности и уровня грунтовых вод) и геодезические изыскания (для расчета объема земельных работ).
2. На основании исследований выполняется проектирование плитного фундамента исходя из архитектурного проекта будущего дома.
3. Согласно проекту фундамента размечаются оси плиты на местности.
4. По этой разметке производятся земляные работы: снятие плодородного слоя почвогрунта и копка траншей для прокладки дренажа вокруг плитного фундамента.
5. После установки дренажных труб отсыпается песчаная подушка по геотекстилю с послойной трамбовкой.
6. В песчаной подушке прокладываются трубы канализации, ввод электричества и водоснабжения.
7. Осуществляется засыпка щебеночной подушки с послойной трамбовкой.
8. Затем собираются и устанавливаются щиты опалубки согласно проекту фундамента.
9. В опалубку укладывается утепление ЭППС по гидроизоляции.
10. Вяжутся и монтируются арматурные каркасы на пластиковые фиксаторы арматуры.
11. Производятся контрольные замеры опалубки и правильность установки арматурных каркасов.
12. Доставляется бетонная смесь для заливки плиты и подается бетононасосом к месту строительства фундамента.
13. Залитый бетон уплотняется с помощью вибраторов по всей площади плиты.
14. Осуществляется уход за бетонной смесью.
15. При достижении фундаментом достаточной прочности снимается опалубка.
16. После распалубки на стенки плиты наносится обмазочная гидроизоляция для фундаментов.
17. Железобетонная плита готова для дальнейшего строительства дома.

Стоимость строительства монолитной плиты

Стоимость заливки монолитной плиты рассчитывается индивидуально по смете исходя из параметров будущего дома и условий места строительства. В Санкт-Петербурге цена фундамента «под ключ» составляет от 4000 руб за 1м2 плиты. Для точно расчета стоимости необходимо знать объемы работ.

Чтобы рассчитать ориентировочную стоимость строительства плитного фундамента, Вы можете воспользоваться калькулятором ниже.

Для получения большей информации по строительству и расчету стоимости монолитной плиты обращайтесь к нашим специалистам.

Оставьте заявку на расчет монолитной плиты

ОФОРМИТЬ ЗАЯВКУ

Стройте с Хаусград!

Фундамент монолитная плита под ключ в Саратове

1. Виды монолитного фундамента

2. Преимущества и недостатки фундамента

3. Оборудование для устройства фундамента

4. Как изготавливается монолитная плита

5. От чего зависит цена на фундамент

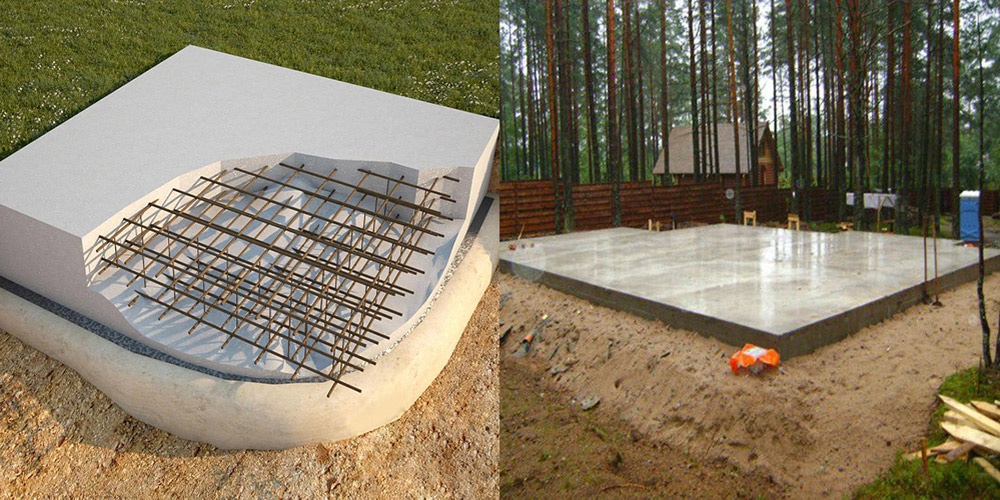

Фундаментная плита представляет собой плоское основание из монолитного бетона и арматуры, возводимое под площадью всего здания. Процесс создания монолитной конструкции включает подготовку из песка и щебня, равномерно распределяющую нагрузку от строения на грунт, и устройство гидроизолирующих и утепляющих слоев. Такой фундамент еще называют плавающим, за его способность сохранять целостность конструкции при любых подвижках грунта.

Монолитный плитный фундамент.

Виды

Для возведения зданий и сооружений используются следующие типы плитных фундаментов:

Плоская монолитная плита

Представляет собой цельную конструкцию, имеющую одинаковую толщину по всей площади. Толщина плоской фундаментной плиты варьируется от 25 до 50 мм и зависит от веса и габаритов строения. Классический плитный фундамент изготавливается из армированного бетона класса В20 — В25 по предварительно устроенной подушке из песка и щебня.

Схема устройства плоской монолитной плиты.

Плита с ребрами жесткости

Бюджетный вариант плитного фундамента, когда за счет устройства ребер жесткости уменьшается общая толщина плиты на 100-200 мм, без потери несущей способности.

Ребра жесткости располагаются по периметру здания под несущими стенами и перегородками, могут быть направлены как вверх, так и вниз. Ребра, направленные вниз, могут формировать стены цокольного этажа.

Монолитная плита с ребрами жесткости.

УШП представляет собой энергоэффективный монолитный фундамент с проложенными в теле бетона коммуникациями и встроенной системой обогрева.

Для предотвращения тепловых потерь, фундамент утепляется снизу и по бокам экструзионным пенополистиролом.

Фундамент по технологии УШП часто применяется при создании построек класса «умный дом».

Несмотря на то, что утепленная монолитная плита — недешевое удовольствие, она позволяет значительно снизить затраты на обогрев дома в процессе эксплуатации, и будет служить теплым и надежным черновым полом первого этажа.

Устройство УШП.

Плитный фундамент целесообразно использовать при строительстве зданий в зонах с высокой сейсмической активностью, а так же на не устойчивых, слабонесущих грунтах.

Не рекомендуется устраивать фундаментную плиту на склонах и грунтах, подверженных оползневым явлениям.

Преимущества и недостатки фундамента

Монолитная фундаментная плита является универсальным основанием, так как его можно возводить под любые малоэтажные здания практически на всех грунтах.

К достоинствам плитных фундаментов относятся:

• устойчивость к внешним воздействиям;
• высокая прочность и долговечность;
• возможность использования в качестве чернового пола в помещениях 1 этажа.

Недостатком фундаментной плиты является плохая работа монолитного бетона на изгиб, что требует устройства надежной подготовки.

Кроме того, к недостаткам плиты относят ее высокую стоимость.

Материалы и оборудование

При устройстве монолитной плиты могут потребоваться следующие материалы:

• кварцевый песок и щебень;
• геотекстиль и гидроизоляционные материалы;
• арматура в ассортименте;
• бетонная смесь проектного класса;
• доски и щиты опалубки;
• трубы для устройства дренажа;
• гильзы для прокладки труб;
• экструзионный пенополистирол.

Для выполнения разметки и контроля над правильностью возведения конструкций, понадобится нивелир и строительный уровень. Для уплотнения подстилающих слоев из щебня и бетона нужна виброплита или ручные трамбовки. Для уплотнения бетонной смеси в процессе заливки необходим глубинный вибратор и виброрейка.

Этапы работ

Проектирование фундаментов ведется с учетом габаритов строения, состава грунта и гидрогеологических особенностей участка. Следует грамотно распланировать расположение инженерных коммуникаций, сантехнических приборов и оборудования.

Прокладку инженерных систем и коммуникаций в плитном фундаменте необходимо закладывать в стальных футлярах, для возможности ремонта или замены трубопроводов.

1. Земляные работы

После выполнения геодезических изысканий и проектирования дома выполняется разметка фундамента. Отмечаются оси будущего дома и линии прокладки инженерных коммуникаций. Снимается плодородный грунт и выполняется разработка грунта под будущий фундамент. По дну котлована укладывается геотекстиль с перехлестом стыков на 15 см;

При высоком залегании грунтовых вод, необходимо обустроить дренажную систему отвода воды от фундамента.

Подготовка основания под фундаментную плиту.

2. Подготовка основания фундамента

Основание фундаментной плиты выполняется в виде подушки из песка и щебня, выполненной по выровненному и уплотненному грунту.

Подушка выполняет роль демпфера, смягчающего воздействие почвенных колебаний на фундамент и перераспределяющего нагрузки на грунт.

3. Бетонная подготовка

Бетонная подготовка выполняется по утрамбованной подушке, выровненной на проектную отметку с помощью нивелира.

Для обеспечения ровной поверхности, по толщине заливки выставляются маячные рейки. Бетонная смесь класса В7,5 заливается на проектную толщину и разравнивается по маякам.

После набора прочности не менее 70%, можно приступать к устройству горизонтальной гидроизоляции, которая является обязательным этапом при заливке фундаментной плиты.

Как мы работаем

Для снижения затрат и ускорения темпов строительства бетонную подготовку можно заменить на кровельную мембрану, которая также будет служить отличным гидроизолятором.

При устройстве утепленной фундаментной плиты по гидроизолированному слою бетонной подготовки укладывается ЭППС слоем не менее 100 мм.Для утепления боковых граней плиты лучше использовать специальные элементы L-образного сечения несъемной опалубки, установив их с внутренней стороны опалубки.

4. Армирование фундамента

Для армирования плитного фундамента может использоваться как композитная арматура, так и стальные стержни класса АIII, связанные в пространственный каркас с помощью мягкой вязальной проволоки.

Каркас плиты состоит обычно из двух рядов арматурных сеток 200×200, соединенными между собой вертикальными связями.

Армирование фундаментной плиты.

Для защиты арматуры от коррозии необходимо обеспечить защитный слой бетона не менее 30 мм с помощью пластиковых фиксаторов.

5. Устройство опалубки

Опалубка выставляется по периметру фундамента и придает форму плите.

Вертикальность и горизонтальность опалубки контролируется уровнем и отвесом.

Для изготовления опалубки используют бруски сечением 50×50 мм, доски толщиной 50 мм или ламинированную фанеру толщиной от 16 мм.

Может использоваться многоразовая инвентарная опалубка заводского изготовления. При устройстве УШП изготавливается утепленная несъемная опалубка.

6. Заливка бетонной смеси в фундамент

Для обеспечения прочности и целостности плиты заливку бетона в конструкцию лучше выполнять непрерывно, за один раз.

При необходимости — конструкция может быть разбита на захватки. Рабочий шов должен располагаться параллельно оси конструкции.

Бетон доставляется с завода миксером и подается в конструкцию с помощью бетононасоса или крана с навешенным на него поворотным бункером.

Уплотнение бетона выполняется глубинными вибраторами. Уложенный бетон необходимо защитить от дождя, ветра и солнца.

Проектную прочность плитный фундамент набирает в течение 28 суток при естественной влажности и температуре выше +5°С.

Бетонирование фундаментной плиты.

От чего зависит стоимость

Она в первую очередь зависит от глубины залегания и габаритов конструкции.

Другие факторы:

Устройство утепленной плиты обойдется значительно дороже обычного плитного фундамента.

Можно значительно сэкономить на устройстве фундамента, при заказе комплекса работ по возведению здания под ключ, включая проектные, строительные, монтажные и отделочные работы одной надежной компании.
