Мелко заглубленный ленточный фундамент для дома своими руками

РЕКЛАМА

Ленточный фундамент представляет из себя рамную конструкцию, расположенную под всеми внешними и внутренними несущими стенами, рис. 1.

Рама фундамента должна обладать определенной жесткостью. Зачем нужна фундаменту жесткость можно прочитать в статье, посвященной выбору фундаментов: «Выбор типа фундамента устойчивого к морозному пучению грунта».

РЕКЛАМА

Из той же статьи Вы узнаете, почему ленточный фундамент для дома без подвала выгодно делать мелко заглубленным.

Конструкция мелко заглубленного ленточного фундамента (МЗЛФ) и способ подготовки его основания зависят от свойств грунта на участке строительства, и прежде всего, от степени его пучинистости, а так же от конструкции стен и перекрытий дома.

Устройство мелко заглубленного ленточного фундамента для дома без подвала

В малоэтажном строительстве чаще всего применяют следующие конструкции мелкозаглубленного ленточного фундамента (МЗЛФ):

1. Монолитная лента из армированного бетона. Можно использовать на грунтах любой степени пучинистости.

2. Сборная лента из специальных крупноформатных фундаментных блоков марки ФБС. Чемпион по скорости монтажа.

3. Ленточный фундамент из кладочных материалов — кладка из мелко штучных бетонных блоков или кирпича. Самый дешевый ленточный фундамент.

В ленты фундамента из блоков ФБС и из кладочных материалов можно закладывать продольную арматуру в швы кладки или устраивать монолитные армированные пояса снизу и поверх кладки, рис.3:

Сборные ленты и ленты из кладочных материалов применяют для устройства фундаментов на не пучинистых. слабо пучинистых и средне пучинистых грунтах с уровнем грунтовых вод ниже подошвы фундамента.

На сильно пучинистых и черезмерно пучинистых грунтах использовать не монолитные фундаменты можно, но при условии защиты грунта под подошвой фундамента от промерзания.

Мелко заглубленные фундаменты

Фундамент из монолитного бетона самый прочный и долговечный, но и самый трудоемкий и дорогой ленточный фундамент. Сооружение монолитного фундамента требует времени на устройство опалубки и на ожидание твердения и набора прочности бетона.

Монолитный фундамент целесообразно применять для тяжелых многоэтажных каменных домов, на участках с высоким уровнем грунтовых вод и с сильно пучинистыми грунтами, а также на грунтах просадочных или не однородной структуры.

Сборный фундамент из крупноформатных блоков ФБС, для сравнительно маленьких размеров фундамента частного дома,

получается излишне материалоемким и дорогим.

Самый дешевый ленточный мелко заглубленный фундамент для частного дома можно сделать из кладочных материалов.

Следует еще раз повторить, что надежность, долговечность фундамента, а значит и дома, определяется не столько материалом, из которого сделана лента, сколько правильным выбором конструкции и качеством строительных работ. И на монолитном фундаменте дом трещит после первой же зимы, если конструкция не соответствует грунтовым условиям на участке, а строители сэкономили цемент.

Читайте: «Как сделать дешевый ленточный фундамент из мелкоформатных бетонных блоков для дома»

Общий вид конструкции монолитного ленточного фундамента частного дома представлен на рисунке.

В частном домостроении применяют несколько вариантов конструкции монолитной стены (ленты) фундамента.

Ленточный фундамент для дома с низким цоколем

Достаточно часто используют вариант, в котором верхняя часть ленты фундамента выступает над уровнем земли на 20 — 30 см.

Это экономный вариант фундамента для многослойных стен из каменных материалов с наружным утеплением.

Низкий цоколь не рекомендуется устраивать в районах, где выпадает много снега.

В качестве примера, ниже на рисунке приведена конструкторская разработка мелко заглубленного ленточного фундамента для стены дома из газобетона с облицовкой из кирпича.  Для защиты от воздействия сил морозного пучения грунта фундамент выполнен теплоизолированным. Такая конструкция подойдет и для трехслойной стены с утеплителем.

Размеры слоя теплоизоляции фундамента и грунта указаны для климатических условий региона г.Москвы.

Ленточный фундамент для дома с высоким цоколем

Вариант для дома с высоким цоколем. Здесь высокая лента фундамента включает в себя подземную и надземную часть — цоколь. Выступающая над грунтом на 50-70 см. часть служит высоким цоколем для стен дома.

Ленточный фундамент совмещенный с высоким цоколем.

Большая высота ленты увеличивает жесткость и позволяет уменьшить деформации фундамента и стен дома. Высокий цоколь рекомендуется устраивать для однослойных каменных стен дома, выполненных из материалов, нуждающихся в высоком уровне защиты от влаги и чувствительных к деформациям. Это, прежде всего, однослойные стены из газобетона и поризованной керамики.

Читайте: «Как правильно выбрать высоту, сделать утепление и гидроизоляцию цоколя дома»

Глубина мелко заглубленного фундамента для дома

Глубину заложения подошвы мелко заглубленного фундамента частного дома от поверхности грунта рекомендуется принимать с учетом следующих факторов:

• Необходимости снижения касательных сил морозного пучения грунта, действующих на боковую поверхность фундамента.
• Уровня грунтовых вод. Подошва фундамента должна быть выше уровня грунтовых вод на участке.
• Уклона грунта на участке строительства. Фундамент заглубляют для компенсации перепада высот и защемления его в грунте для предотвращения сдвига по достаточно крутому склону.
• Толщины  плодородно-растительного слоя грунта на участке. Песчаная подушка фундамента должна опираться на минеральные слои грунта, не содержащие органических включений.
• В связи с необходимостью размещения горизонтальной юбки из утеплителя вокруг фундамента, для предотвращения промерзания грунта под его подошвой. Для утепления фундамента утеплителя требуется меньше, если располагать его на некоторой глубине, на уровне подошвы фундамента, а не под отмосткой.
• При устройстве фундамента на пластичных грунтах с высоким сезонным насыщением водой. Заглубление фундамента увеличивает несущую способность таких грунтов.

Для решения всех этих задач считается достаточным размещать подошву фундамента не глубже 0,3-0,4

Не заглубленный ленточный фундамент

Фундаменты легких малоэтажных зданий — деревянных, каркасных и одноэтажных каменных домов можно не заглублять.

Не заглубленный ленточный фундамент для деревянных, каркасных и одноэтажных каменных домов.

Это экономный ленточный фундамент для деревянных, каркасных и одноэтажных каменных домов. Из-за отсутствия заглубленной в грунт боковой поверхности, на такой фундамент не действую касательные силы морозного пучения грунта.

В качестве примера, ниже приведен чертеж не заглубленного фундамента для дома с полами по грунту и  с однослойными стенами из газобетонных или теплых поризованных керамических блоков.

Размеры теплоизоляции указаны для климата Московской области. Полы по грунту подняты выше уровня кладки первого ряда блоков стены. Это решение позволило устранить мостик холода через цоколь и поднять уровень пола первого этажа.

Для уменьшения свеса стеновых блоков (допускается свес не более 50 мм) вверху стены фундамента делают выступ-«клювик», срезая под углом 45 градусов часть плиты утеплителя перед укладкой бетона.

Возможен вариант без теплоизоляции фундамента. В этом случае вертикальную и горизонтальную теплоизоляцию фундамента не делают. Ширину монолитной стены фундамента увеличивают до 350 мм.

Во всех случаях глубину заложения и ширину подошвы стены фундамента, толщину песчаной подушки и армирование фундамента, а так же размеры теплоизоляции определяют расчетами для конкретных условий строительства.

На рисунке схема не заглубленного ленточного монолитного фундамента с устройством грунтовой насыпи под домом. Ширина подошвы фундамента указана для слабых грунтов. Сначала возводится фундамент, а затем отсыпается грунт насыпи. Строительство дома на возвышении гарантирует, что дом со временем не окажется в яме и не возникнет проблем с отводом поверхностной воды.

Толщина стены и ширина подошвы ленточного фундамента

Толщину стены монолитного фундамента обычно стараются делать не толще несущей части наружной стены дома. Для трехслойных наружных стен дома стену фундамента и цоколя тоже делают трехслойными — несущий монолитный слой, утеплитель и облицовка. Облицовку выполняют тоже монолитной, либо выкладывают из полнотелого керамического кирпича.

Ширина подошвы фундамента (размер b на рисунках) рассчитывается, исходя из несущих свойств грунта и веса здания — узнать здесь.

Ширина подошвы фундамента для дома со стенами из дерева или каркасными для большинства пучинистых грунтов обычно получается в пределах 20 — 40 см. Для этих домов толщину стены фундамента, как правило, выбирают равной расчетной ширине подошвы.

Для каменных домов со стенами из кирпича или блоков ширина подошвы фундамента на слабых грунтах может увеличиться до 0,6 — 1,2 м. Здесь стены дома и цоколя имеют меньшую толщину, чем ширина подошвы.

Если ширина подошвы значительно превышает толщину стен дома, то мелко заглубленный ленточный фундамент выполняют в таком виде:

Цокольную часть фундамента в этом варианте удобно выложить из кладочных материалов — полнотелых бетонных или керамзитобетонных блоков.

Армирование мелкозаглубленного монолитного фундамента для дома

Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

При устройстве фундамента на средне и более пучинистых грунтах песчаная подушка уже является противопучинистой. Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта.  Её толщина (размер t на рисунках) определяется расчетом — узнать здесь.

Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.

Опалубка для монолитного фундамента

Установка опалубки — это создания формы, в которую будет заливаться бетон. Опалубка может быть собрана из досок или щитов. К ней предъявляются серьезные требования по жесткости и прочности.

Бетонный раствор имеет большую массу, из-за чего возможна деформация и распирание опалубки. Поэтому ее стенки жестко закрепляются в строго вертикальном положении и стягиваются между собой. Если опалубка выполняется из досок, то через каждые 50 см доски дополнительно скрепляются поперечными брусками. Все стыки внимательно проверяются на наличие щелей, чтобы раствор не просачивался наружу.

Стенки опалубки изнутри рекомендуется закрыть пленкой. Тогда, доски останутся чистыми и их можно будет использовать в другом месте.

В слабо и среднепучинистых грунтах можно обойтись без засыпки пазух фундамента песчаным грунтом. В таких грунтах стену мелкозаглубленного фундамента удобно заливать бетоном без опалубки, в траншею с вертикальными стенами. После отсыпки и уплотнения песчаной подушки, дно и стенки траншеи застилают гидроизоляционной пленкой, в траншею помещают арматурный каркас и укладывают бетон. После укладки бетона, края пленки заворачивают на бетонную ленту, создавая таким образом горизонтальный слой гидроизоляции между фундаментом и цоколем.

Вдоль стен опалубки или траншеи, до заливки бетона, рекомендуется размещать  плиты утеплителя для утепления фундамента и устранения мостика холода через цоколь дома.

Вертикальные плиты утеплителя укладываются внутрь опалубки до укладки бетона и крепятся к опалубке гвоздями без шляпки. Поверхность утеплителя для лучшего сцепления с бетоном обрабатывается проволочной щеткой.  Поверхность бетона закрытая утеплителем часто не нуждается в дополнительной гидроизоляции. Или гидроизоляцию устраивают поверх утеплителя.

После укладки бетона в стену фундамента, продолжить строительство дома можно не ранее, чем через 20 дней, необходимых для твердения и набора бетоном достаточной прочности.

Гидроизоляция фундамента

Огромное влияние на долговечность и надежность фундамента оказывает качество его гидроизоляции. Грунтовые воды и поверхностная влага, просачивающаяся сквозь землю, могут со временем разрушить основание дома, а избыточная влажность фундамента — это сырость в доме, трещины и плесень на стенах. Существует немало способов и материалов для защиты ленточных фундаментов. Это штукатурные гидрофобизирующие растворы, битумные мастики, полимерные и полимербитумные рулонные материалы,  самоклеящиеся полимерные покрытия.

Малозаглубленные фундаменты необходимо защищать от подсоса капиллярной влаги из грунта в бетон, а также от увлажнения грунта под подошвой фундамента.

Для защиты от капиллярной влаги при строительстве частных домов на малозаглубленном фундаменте обычно используют:

• В песчаную подсыпку под лентой фундамента втрамбовывают слой щебня и проливают его битумной мастикой.
• Вертикальные поверхности бетонной ленты фундамента промазывают полимербитумной мастикой за два раза.
• Горизонтальную гидроизоляцию ленты фундамента на границе со стеной выполняют из полимербитумных рулонных материалов в два слоя на мастике.

Защиту от увлажнения грунта под фундаментом обеспечивает отмостка. Твердое водонепроницаемое покрытие  устраивается возле стен здания с уклоном по направлению «от стены». Отмостка отводит поверхностные воды от стен и препятствует их просачиванию вниз, под землю, непосредственно вдоль ленты фундамента.

Фундаменты не допускается оставлять на зиму без нагрузки. Особенно это касается фундаментов на пучинистых и водонепроницаемых грунтах.

На боковую поверхность заглубленных в грунт фундаментов действуют касательные силы морозного пучения грунта, которые вытолкнут не нагруженный фундамент вверх. Под незащищенной фундаментной лентой грунт замерзнет на большую глубину, значительно увеличив при этом свой объем. Весной, начав оттаивать, грунт будет неравномерно проседать, фундамент не сможет опустится на свое прежнее место. Все эти процессы нередко приводят к растрескиванию фундамента.

В пазухах траншей накопится талая вода. Сооружение дома на ослабленном грунте, насыщенном водой, чревато появлением трещин в  стенах.

Грунт вокруг фундамента, который оставляют на зиму, следует защитить от воды и промерзания.

До наступления морозов необходимо закончить все предусмотренные проектом работы по гидроизоляции, утеплению фундамента и обратной засыпке грунтом пазух траншей.

Рекомендуется выступающую над землей часть ленты фундамента закрыть пленкой и с боков дополнительно обваловать грунтом или обложить утеплителем.

Поверх ленты фундамента укладывают соломенные маты или мешки с опилками и закрывают их пленкой. Пленку сверху пригружают слоем земли или камнями.

На этом этапе строительства бывает выгодно выполнить работы по устройству полов на грунте на первом этаже дома. Отсыпку и уплотнение грунта,  заливку бетона, гидроизоляцию пола легче делать, когда еще нет стен. Пол на грунте также необходимо защитить от воды и промерзания.

Советы застройщику

При конструировании фундамента следует понимать, что силам морозного пучения грунта противостоит не только фундамент, но и другие элементы силового каркаса здания — стены и перекрытия.

Для уменьшения деформаций до допустимого уровня стен зданий, строящихся на сильнопучинистых и чрезмерно пучинистых грунтах, рекомендуется производить их усиление путем устройства армированной кладки и  железобетонных поясов в уровне перекрытий.

Секции зданий, имеющие разную высоту, следует устраивать на раздельных фундаментах. Примыкающие к дому веранды на сильнопучинистых и чрезмерно пучинистых грунтах необходимо возводить на отдельных фундаментах, не связанных с фундаментами зданий.

Для заливки ленты фундамента используют бетон класса прочности В15, В20 или В25. Бетонирование фундамента необходимо выполнять непрерывно, без перерывов, до окончания работ. Приготовить на стройплощадке большое количество бетона, тем более высокого класса, практически невозможно. Лучше заказать бетон заводского изготовления.

Для мелкозаглубленного фундамента важное значение имеет правильное устройство противопучинистой песчаной подушки. Ни в коем случае не уменьшайте высоту подушки, указанную в проекте. Тщательно уплотняйте грунт подушки. Подушку общей толщиной более 30 см уплотняйте послойно только механическим способом. Многие недооценивают последствия, к которым приводит пренебрежение к устройству этой ответственной части мелко заглубленного фундамента.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам. Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

На пучинистых грунтах здание на любом фундаменте ежегодно подвергается деформациям и начинает разрушаться в первую же зиму после постройки. Вопрос только в том, как скоро появятся видимые следы разрушения — после первой же зимы, или лет через сто.

Кардинально решить проблему воздействия на здание сил морозного пучения грунта можно, если заставить пучинистый грунт не пучиниться. Читайте — как заставить пучинистый грунт не пучиниться. Как рассчитать и выбрать размеры ленточного фундамента читайте в следующей статье.

Следующая статья:

Расчет ленточного фундамента

Предыдущая статья:

Подземные воды, верховодка и фундамент

Выбери тип фундамента для своего дома

Прочитайте статью

Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте!
Узнайте, что выбрали другие.

Смотреть! — все опросы

Мелкозаглубленный ленточный фундамент

Содержание

• Когда применяется МЗЛФ
• Виды МЗЛФ
• Порядок строительства
• Монолитный МЗЛФ
• Армирование
• Заливка
• Противодействие пучению
• МЗЛФ на сваях

Мелкозаглубленный ленточный фундамент стал популярным для строительства частных домов благодаря своей универсальности и возможности устройства без применения тяжелой техники и относительно за небольшие деньги. Как правильно построить мелкозаглубленный ленточный фундамент своими руками?

Когда применяется МЗЛФ

Мелкозаглубленный ленточный фундамент (МЗЛФ) — это разновидность ленточного фундамента с глубиной заложения не больше 70 см. Этот вид основания получил распространение в индивидуальном строительстве благодаря нескольким существенным плюсам:

• относительно небольшой стоимости,
• малому объему земляных работ,
• отсутствию необходимости использовать тяжелую технику,
• применимости на разных типах грунта,
• небольшим затратам строительных материалов.

Возводить на нем можно дома до 3 этажей из бруса, бревна, каркасные, кирпичные с облегченной кладкой, из пенобетона.

Фундамент мелкого заложения подходит как для непучинистого, так и для пучинистого грунта. Нельзя делать его на биогенных почвах: торфе, сапропеле, а также на глине.

Виды МЗЛФ

Мелкозаглубленный ленточный фундамент может быть как монолитным, так и сборным. Монолитный фундамент представляет собой бетонную армированную ленту, которая располагается по периметру строения и под несущими стенами. В случае сборного фундамента эта лента делается из фундаментных блоков, скрепленных цементным раствором. Для создания сборного фундамент понадобится гораздо меньше времени, но срок службы у него меньше, чем у монолитного.

Комбинация свайного и ленточного фундамента — свайно-ленточный мелкозаглубленный фундамент. Лента в этом случае опирается на винтовые или буронабивные сваи, под ней делается песчаная или щебеночная подушка. Свайный фундамент делают на сложных грунтах или при перепадах высот на участке.

Порядок строительства

Перед тем как сделать мелкозаглубленный ленточный фундамент, необходимо провести геодезическую экспертизу, чтобы выяснить

• состав и качество грунта,
• глубину его промерзания,
• уровень грунтовых вод.

Эти параметры влияют на выбор типа фундамента и глубину его заложения. Однако, если вы хотите экономить на дорогостоящей экспертизе, для оценки качества грунта достаточно пробурить шурфы в нескольких местах на участке.

• Глинистый грунт можно скатать в шарик руками.
• Суглинок также можно скатать в шарик, но он будет с трещинами.
• Супесчаный грунт при этом частично рассыплется.
• Песчаный грунт скатать в шарик невозможно.

Площадку для строительства необходимо расчистить от мусора и растений, деревья выкорчевать, снять плодородный слой почвы.

Далее производят разметку — переносят размеры дома на площадку. Для этого понадобится веревка и колышки. В первую очередь отмечают фасадную стену дома, которая смотрит на улицу. Далее строят перпендикулярно ей две другие стены. Чтобы проверить, ровный ли получается прямоугольник, сравнивают его диагонали. По углам забивают маячки. На расстоянии примерно метра от этого контура устанавливают отмостку из досок, на которую натягивают веревки, показывающие размеры ленточного фундамента. Можно нанести размеры непосредственно на землю известковым раствором.

После этого копают траншею. Ее глубина равна толщине ленты плюс толщина песчаной подушки. Толщина подушки обычно составляет 20 см. Обычно траншею для мелкозаглубленного ленточного фундамента делают глубиной 0,5 м, шириной 0,6- 0,8 м.

Под тяжелые конструкции, такие как печь, крыльцо, лестница, копают котлованы.

Подушку делают из песка, щебня или их смеси, толщиной 30-50 см. Распространенный вариант также двухслойная подушка: 20 см щебня и 20 см песка. Если грунт на участке пылеватый, то перед засыпкой подушки нужно постелить в траншею геотекстиль.

Подушку насыпают слоями, уплотняя каждый слой. Если она двухслойная, сначала насыпают 10-15 см песка, утрамбовывают его. Чтобы облегчить эту задачу, песок смачивают. Далее насыпают гравий и тоже утрамбовывают. Поверхность подушки должна быть строго горизонтальной, это можно проконтролировать с помощью уровня. Сверху укладывают гидроизолирующий материал — рубероид.

Монолитный МЗЛФ

Далее собирают опалубку. Для нее используют доски или щитовые материалы, такие как фанера, ОСП и другие. Доска должна быть толщиной не менее 5 см. Доски сбивают в щиты. Опалубка должна быть на несколько сантиметров выше предполагаемого уровня бетона. Высота ленты над поверхностью земли должна быть меньше или равна глубине и равна 4 ширинам ленты.

Щиты фиксируют с помощью колышков, между собой соединяют саморезами или гвоздями. Элементы крепежа не должны торчать внутрь опалубки. Если они окажутся в бетоне, могут появиться трещины или даже отколоться кусок бетона. Также опалубку для мелкозаглубленного ленточного фундамента дополнительно укрепляют наклонными подпорками (подкосами), сделанными из бруса сечением не менее 5 см. Располагают подпорки с внешней стороны на расстоянии примерно 0,5 м. В опалубке необходимо просверлить отверстия для коммуникаций. В них вставляют трубы.

Изнутри опалубку выстилают полиэтиленом для гидроизоляции и уменьшения сцепления с бетоном. Можно использовать и несъемную опалубку из экструдированного пенополистирола.

Армирование

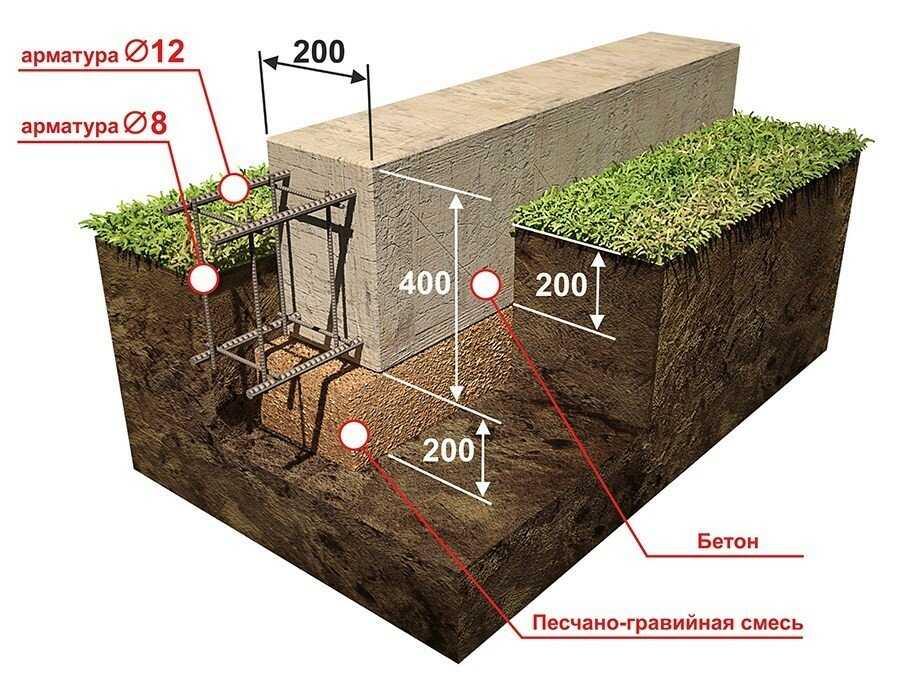

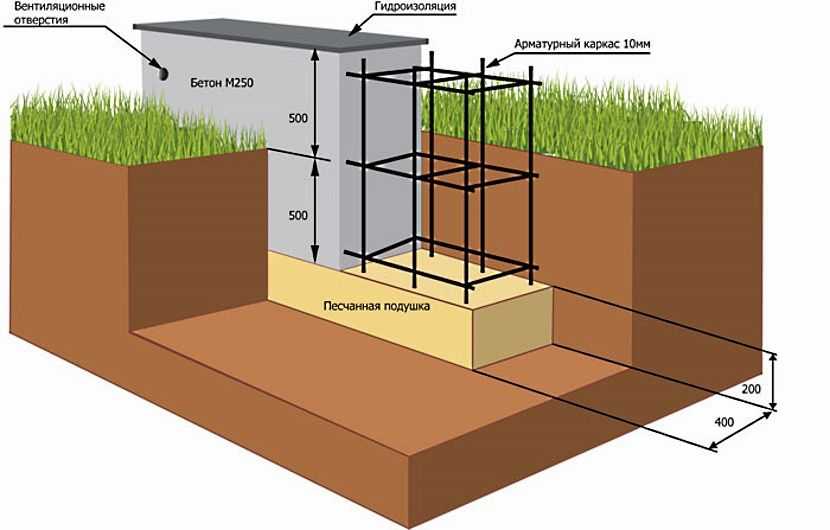

Устройство мелкозаглубленного ленточного фундамента обязательно включает армирование. Арматуру вяжут вязальной проволокой. Использование сварки для соединения прутков не рекомендуется, так как в этих местах наиболее вероятно начнется коррозия. Схемы армирования приведены на рисунке.

Минимальное количество прутков для каркаса мелкозаглубленного ленточного фундамента — 4 штуки. Продольная арматура должна быть класса AII или AIII, иметь ребристое сечение. Чем она длиннее, тем лучше — каждое соединение уменьшает прочность каркаса. Для поперечных частей используют более тонкую гладкую арматуру (6-8 мм). Для мелкозаглубленного фундамента достаточно двух армирующих поясов, всего 4 продольных прутка. От краев фундамента арматура должна отстоять на 5 см. Между вертикальными перемычками должно быть 30-40 см.

Особенно важно правильно сделать армирование углов. Для этого прутки сгибают таким образом, чтобы заход на другую стену был не менее 40 диаметров прутка. При этом возле углов расстояние между вертикальными перемычками должно быть в два раза меньше, чем в стене.

Заливка

Бетон лучше брать заводской, марки не меньше М200 (для деревянных домов) и М250 (для кирпичных). При самостоятельном изготовлении лучше перемешивать бетон не вручную, а в бетономешалке.

Желательно залить весь фундамент за один прием. Бетон заливают послойно, каждый слой выравнивают и утрамбовывают. Для этой цели лучше использовать вибротрамбовку. Последний слой выравнивают по нанесенной на опалубку отметке. Профессиональные строители, сделавшие уже не один десяток фундаментов, рекомендуют посыпать бетон сверху сухим цементом. Это нужно, чтобы верхний слой быстрее схватился. Застывает фундамент примерно месяц.

Противодействие пучению

Перед тем как сделать ленточный мелкозаглубленный фундамент на суглинке, нужно знать, что для такого грунта нужны меры против пучения:

• дренаж,
• гидроизоляция,
• утепление.

Дополнительно об утеплении фундамента смотрите на видео:

Важно! Очень желательно выполнить весь цикл работ (построить дом полностью) за один сезон, чтобы фундамент не оставался без нагрузки на зиму. В противном случае силы морозного пучения могут выдавить фундамент из земли, деформировать или сломать. Если нет возможности достроить дом до холодов, то землю вокруг фундамента необходимо закрыть любым теплоизолирующим материалом (соломой, опилками). Снег на участке убирать не нужно.

МЗЛФ на сваях

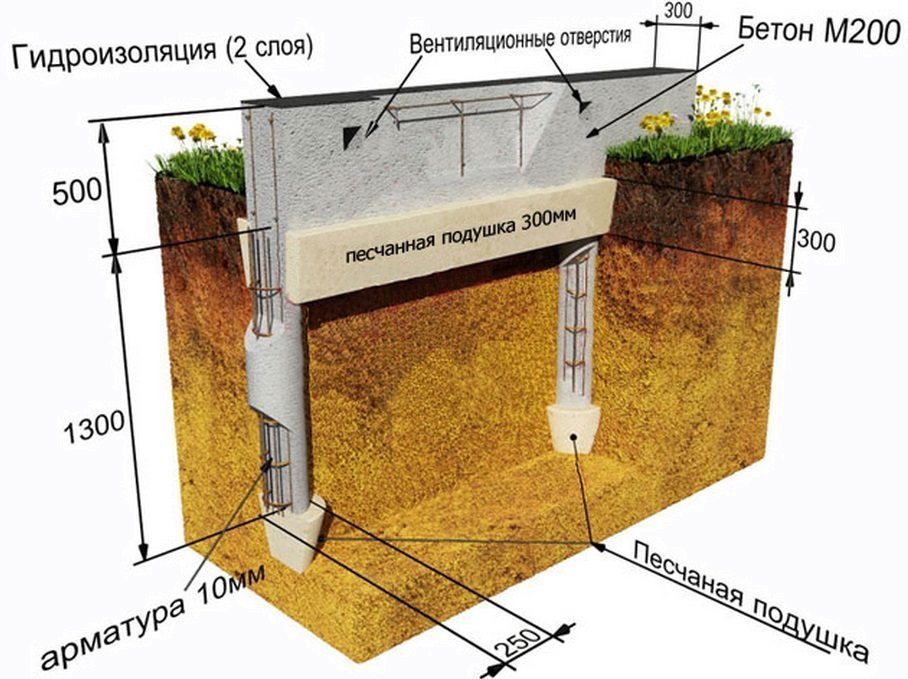

Фундамент на сваях делают на сложных грунтах. Для этого обычно используют винтовые или буронабивные сваи. Под ленту насыпают песчаную подушку. Она будет противостоять пучению грунта.

Буронабивные сваи делают прямо на участке. Для этого бурят скважины, помещают в них трубы, армирующий каркас и заливают бетоном. Глубина скважин должна быть ниже уровня промерзания грунта.

Арматуру свай необходимо связать с каркасом ленты. Для этого она должна подниматься над подошвой ленты не менее чем на 40 см. Если используются винтовые сваи, то в них просверливают отверстия, продевают в них арматуру и связывают с каркасом ленты.

Мелкозаглубленный ленточный фундамент как монолитный, так и сборный, можно сделать самостоятельно. На нем можно строить дома из разного материала и разной этажности (до 3 этажей), применяется он на разных типах грунта.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Брок Уайт | Mono Slab EZ Form: система формирования защищенного от мороза мелкозаглубленного фундамента

Mono Slab® EZ Form представляет собой запатентованную форму для защищенного от замерзания мелкозаглубленного фундамента. Формы Mono Slab® EZ Forms спроектированы и спроектированы таким образом, чтобы обеспечить намного лучший результат по сравнению с традиционными методами.

О Mono Slab® EZ Form

Mono Slab® EZ Form обеспечивает минимальный R10 и до медианного R60 в зависимости от размера формы. Это позволяет формировать, изолировать и засыпать все до укладки бетона. Форма проста, удобна в использовании и обеспечивает превосходный процесс по сравнению с традиционными методами формования и изоляции для защищенных от мороза неглубоких фундаментов. Его можно использовать как для коммерческих, так и для жилых помещений.

Когда и где можно использовать

Жилой и коммерческий

• Мороз, защищенные мелкие фонды
• Устраняет многоэтапный процесс нижнего колонтитула, стена и этаж
• . Доступны в различных размерах, включая мини-форму, арктическую форму и коммерческую форму. Внутренние формы и нестандартные размеры по запросу.



  Преимущества Mono Slab® EZ Form

  • Экономит время, труд и деньги
  • Повышение безопасности труда
  • Устраняет чрезмерные колья и отбойники
  • Изоляция выше отраслевого стандарта Высокие значения R
  • Устраняет необходимость повторного прохождения полосы и обратной засыпки
  • Mono Slab® Соответствует ASTM C578 и значениям R при испытаниях 3,85 на дюйм



  Подготовка и установка

  Выкопайте и подготовьте место для размещения нижнего колонтитула и ширины формы.
  Обычно достаточно ширины 5-6 футов. Квадратный и ровный нижний колонтитул и установите
  желаемую отметку.

  Просто подготовьте нижний колонтитул к нужной высоте. Далее приступайте к установке формы, начиная с угла. Чтобы соединить отрезки Mono Slab® EZ Form, просто поместите стандарт 2 на 8 в разрешенный слот, сдвинув 2 на 8 по шву. Проверяйте уровень и угольник при установке каждой формы. Закрепите каждую форму деревянным колом, чтобы удерживать ее на месте.

  После того, как формы будут соединены и закреплены, слегка засыпьте их снаружи. Это создает давление вниз, чтобы удерживать форму на месте. Процесс формирования завершен.


  1. Выемка грунта и установка уклона
  2. Выравнивание и выравнивание проектной площадки
  3. Размещение и установка Mono Slab® — начните с угла, выровняйте и подровняйте, соедините с помощью швов 2×8 в шахматном порядке, выровняйте и закрепите (используйте 2 колышка на форму)
  4. Слегка засыпать снаружи до точки отрыва (оставив 6-8 дюймов грязи для герметизации разделения)
  5. Подготовка внутренней плиты — определение высоты пола (толщина бетонного пола, тип и толщина изоляции подплиты)
  6. Установка арматуры, подземного водопровода, изоляции подплиты, кабелепровода, электропроводки и т. д.
  7. Заливка и укладка бетона
  8. Вытягивание 2×8 в тот же день, что и укладка бетона
  9. Работа завершена






  Ресурсы

  Комплект для монолитной плиты EZ Form Лист технических данных пресс-формы EZ 9

  3

  0003

  Пресс-комплект для монолитной плиты EZ Form с внутренней формой



  Для получения дополнительной информации обратитесь в ближайший к вам филиал Brock White.

  Основные типы фундаментов?

  Существует два основных типа фундаментов: (1) неглубокий фундамент и (2) глубокий фундамент. Фундамент – это основные части здания или любой другой конструкции. Он принимает на себя нагрузку всей конструкции и безопасно передает ее на почву. Это напрямую влияет на устойчивость здания.

  В этой статье мы обсудим различные типы фундаментов и их использование. Прежде чем приступить к обсуждению типов фундамента, мы должны знать, что такое фундамент и какие факторы влияют на выбор типа фундамента?

  Содержание

  Что такое основа?

  Фундамент – это нижняя часть строительной конструкции, передающая гравитационные нагрузки на грунт. Фундаменты делятся на две категории: мелкозаглубленные и заглубленные. Высокое здание должно иметь прочный фундамент, чтобы простоять долго.

  Факторы, влияющие на выбор типов фундаментов

  Ниже приведены некоторые факторы, влияющие на выбор типа фундамента для строения.

  1. Полезность конструкции
  2. Срок службы конструкции
  3. Высота конструкции
  4. Несущая способность грунта
  5. Нагрузка на надстройку
  6. Уровень подземных вод
  7. тип пристройки
  8. Строительный материал
  9. Расположение строения
  10. Тип конструкции
  11. Сейсмические нагрузки

  Типы фундаментов

  Ниже приведены два основных типа фундаментов.

  1. мелкозаглубленные фундаменты
  2. глубоких фундаментов.

  Фундамент неглубокого заложения:

  Фундаменты этого типа передают нагрузку здания на нижнюю часть очень близко к поверхности. Если глубина фундамента ниже 3-х метров от поверхности, такой фундамент считается мелкозаглубленным.

  Ниже обсуждаются различные распространенные типы мелкозаглубленных фундаментов.


  Изолированные фундаменты

  Это самый распространенный и простой тип фундамента, так как это самый дешевый тип фундамента. Обычно они используются на неглубоких заводах для транспортировки и распределения сосредоточенных нагрузок, вызванных, например, столбами или колоннами.

  Обычно используются для обычных зданий. Фундаменты изолированного типа включают основание непосредственно в основание сегмента. Основания могут быть прямоугольными, квадратными или круглыми. Утепленные основания могут состоять из армированного или неармированного материала.

  Их следует использовать, когда нет сомнений в том, что под всей конструкцией не возникнет разных осадок. Опорные основания не допускаются для ориентации больших грузов.

  Дается для уменьшения крутящего момента и режущей силы в их основных областях. Размер фундамента можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность грунта.

  Изолированная диффузионная база является экономичной, когда:

  • Нагрузка на конструкцию относительно низкая.
  • Столбцы расположены не близко.
  • Несущая способность грунта поднята на уменьшенную глубину.

  Ленточный фундамент

  Ленточный фундамент предназначен для несущей стены. Ленточное основание также предусмотрено для ряда столбцов, расположенных так близко друг к другу, что они перекрывают друг друга или почти касаются друг друга. В таком случае дешевле поставить полосовую клеть, чем поставить несколько стоек, разбросанных в линию. Полосатая стойка также известна как непрерывная прядь.

  Ленточный фундамент

  Эти типы фундаментов формируются путем объединения двух или более колонн (даже с неравными нагрузками) в одно основание. Этот тип фундамента обеспечивает менее равномерное распределение нагрузки в опорном грунте.

  Эти типы фундаментов обычно имеют прямоугольную форму, но могут быть изменены на трапециевидные, чтобы выдерживать неравные нагрузки на колонны.

  Поставляется с ремешком для размещения колонн с широким интервалом или рядом с линиями собственности

  Фундамент из матов

  Фундамент из матов распределяет большие нагрузки на колонны и стены по всей площади здания. Для снижения контактного давления по сравнению с обычными диффузионными опорами. Фундамент из плит можно соорудить у поверхности земли или в нижней части подвалов. В высотных зданиях плитные фундаменты могут иметь толщину в несколько метров и иметь достаточное армирование для обеспечения относительно равномерной передачи нагрузки.

  Фундамент EarthBag

  Основной метод строительства фундамента из земляных мешков начинается с рытья траншеи в ненарушенном минеральном грунте. Ряды мешков (или трубок) ткани заполняются доступным материалом. Эти мешки помещаются в эту траншею и уплотняются фунтом толщиной около 1/3 предварительно забитой толщины и образуют основу. Каждый последующий слой имеет одну или несколько нитей колючей проволоки сверху. Это проникает в текстуру сумки, чтобы предотвратить скольжение последующих слоев, а также препятствует любой тенденции к расширению по направлению к внешней стороне стенок.

  Следующий ряд мешков смещается на половину ширины мешка в шахматном порядке. Они предварительно заполняются материалом и доставляются или заполняются на месте (часто в случае Superadobe). Вес этого мешка, наполненного землей, давит на нити колючей проволоки, фиксируя мешок в положении на ряду ниже. Тот же процесс продолжается слой за слоем, образуя стены. Крышу можно сформировать, постепенно наклоняя стены внутрь, чтобы построить купол. Традиционные типы крыши также могут быть сделаны.


  Комбинированный фундамент


  Комбинированный фундамент представляет собой комбинацию различных оснований, в которой используются свойства разных оснований в одном основании в соответствии с потребностями конструкции. Он несет два или более столбца по прямой линии.

  Фундамент глубокого заложения

  Фундамент глубокого заложения — это тип фундамента, который передает строительные нагрузки на землю дальше от земли, чем мелкозаглубленный фундамент, в подземелье или в пределах определенного диапазона глубины.
  Глубокий фундамент можно использовать для поддержки новых или существующих конструкций. Они соединяются с конструкцией и могут быть установлены до возведения здания, а могут быть установлены как опорные элементы существующей конструкции. Глубокие фундаменты обычно используются для более высоких и тяжелых зданий, требующих большей поддержки.

  Вот некоторые глубокие фундаменты, которые обсуждаются ниже

  Свайный фундамент

  Эти типы фундаментов строятся путем направления предварительно отформованных блоков на требуемый уровень фундамента или путем бурения, направляя заполненные бетоном трубы на желаемую глубину. Трубы могут быть заполнены цементом различными способами: они могут быть заполнены во время или перед отбором проб или через нефутерованные, частично совмещенные или полностью совмещенные перфорационные отверстия перед заполнением цементом.

  Эти основания используются, когда грунт, строительные или экономические условия требуют передачи нагрузок слоистых конструкций, которые не досягаемы для мелкозаглубленных фундаментов. В дополнение к опорным конструкциям сваи могут использоваться для противодействия подъему, опрокидыванию и боковым силам. Они используются в качестве основы для сооружений на набережной, мостов и зданий.

  Читайте также: Различные типы свайного фундамента

  Кессонный фундамент

  Это полые подконструкции, которые могут быть построены вблизи или на поверхности земли и заглублены до желаемого уровня как единое целое. Они имеют огромную грузоподъемность и обычно используются для мостов.

  Кессонный фундамент, также называемый опорным фундаментом, представляет собой водонепроницаемую конструкцию, используемую в качестве опоры моста, при строительстве бетонных дамб или при ремонте судов. Это готовый полый ящик или цилиндр, который погружается на нужную глубину, а затем заполняется бетоном для формирования фундамента.

  Фундамент цокольного этажа

  Эта полая подконструкция обеспечивает хранение или рабочее пространство под поверхностью.
