Монолитный мелкозаглубленный ленточный фундамент

Фундамент является основой любого здания и от того, насколько качественно он будет возведен, зависит срок службы всего объекта строительства. Обычно затраты на возведение фундамента составляют примерно 30% от общих затрат в строительной смете. Для снижения расходов необходимо подобрать оптимальный вид фундамента, не только обеспечивающий достаточную прочность и устойчивость, но и не требующий лишних финансовых затрат. Одним из самых распространенных видов фундамента, подходящим для практически всех строений из кирпича, бетона, дерева или блоков является ленточный мелкозаглубленный монолитный фундамент (См. Ленточный мелкозаглубленный фундамент своими руками).

Содержание статьи:

• Материалы для фундамента
• org/ListItem»> Достоинства и недостатки
• Возведение фундамента

Этот тип фундамента имеет форму железобетонной ленты прямоугольного сечения, которые располагаются под основными стенами сооружения. Благодаря такому расположению и надежности конструкции, ленточный мелкозаглубленный фундамент обеспечивает правильное распределение нагрузки, снижает давление на грунт.

Данный вид фундамента относится к так называемым “плавающим” фундаментам. То есть не заглубляется на уровень промерзания, а возводится на песчаной подушке, которая играет роль амортизатора, позволяет избежать трещин и перекосов в период зимнего пучения грунта.

Материалы для фундамента

Какие материалы нужны для устройства мелгозаглубленного ленточного фундамента?

Несмотря на применение песчаной подушки, зимой фундамент испытывает значительные нагрузки. Для устройства качественного ленточного фундамента используется бетон, марки не ниже, чем M250 (См. Пропорции бетона для ленточного фундамента) .

Если он приобретается в готовом виде стоит потребовать у продавцов подтверждающий сертификат. Если планируется самостоятельное приготовление бетона потребуется цемент марки не ниже, чем M300, песок и щебень.

Если заливка осуществляется в зимний период времени, в бетон добавляются противоморозные добавки. Для того чтобы лента выдерживала значительные нагрузки потребуется усиленное армирование. Арматуру необходимо выбирать диаметром не менее 8 мм. Дополнительно потребуются проволока для вязки арматуры, песок для устройства песчаной подушки, доски или фанера для опалубки.К содержанию ↑

Наравне с другими видами, монолитный фундамент имеет ряд преимуществ:

1. Самым главным достоинством является его практичность и равномерное распределение нагрузок на весь периметр фундамента, благодаря чему перекосы сооружения будут минимальны, прочность здания и срок его службы увеличивается в разы.
2. Также мелкозаглубленный ленточный фундамент обладает сравнительно небольшой стоимостью, позволяющей немного снизить общие затраты на строительство. Заливку такого фундамента выполнить несложно даже человеку, не имеющему строительного образования.

Ряд недостатков:

1. К недостаткам можно отнести невозможность устройства данного вида фундамента на участках, имеющих существенный уклон, а также в местах с сильным морозным пучением грунта.
2. Такой фундамент имеет меньший срок службы, чем глубокзаглубленный, так как из-за ежегодных подъемов и опусканий в зимний период времени постепенно накапливаются существенные перекосы.

К содержанию ↑

Возведение фундамента

Процедура монтажа монолитного фундамента достаточно проста. Сначала роются траншеи, в соответствии с планом строительства. На дно насыпается песчаная подушка. После чего монтируется опалубка. Помните, что опалубка должна быть прочно закреплена.

На прочность будущей ленты влияет несколько важных факторов:

1. Во-первых, необходимо правильно армировать ленту. Как правило, армирование производится в два слоя. Максимальный размер ячейки при армировании 3030 см.
2. Во-вторых, заливку бетонного раствора желательно осуществлять в один подход, непрерывной и равномерной лентой. Иначе возможно появление трещин из-за неравномерного застывания бетона.

Бригада рабочих | Мелкозаглубленный ленточный монолитный фундамент

Строительство даже небольших и немассивных зданий различного назначения (жилого, хозяйственного и др. ) требует сооружения для их опоры надежного и прочного основания.

В таких случаях мы рекомендуем использовать ленточный монолитный фундамент мелкого заглубления и предлагаем свои услуги для выполнения это работы по невысокой цене.

Мелкозаглубленный ленточный фундамент

В нашей компании трудятся исключительно опытные и ответственные сотрудники, прекрасно знающие технологии выполнения строительных работ и эффективные способы применения механизированных средств и оборудования. В результате вы получите высококачественный фундамент, на котором можно возвести требуемый объект.

Ленточный монолитный незаглубленный фундамент представляет собой железобетонную полосу, расположенную вертикально под всеми ограждающими и другими несущими конструкциями дома. Таким образом лента образует рамный каркас, обладающий определенной пространственной жесткостью, позволяющей равномерно воспринимать вертикальные нагрузки (от постройки и грунта). Нижняя часть мелкозаглубленного фундамента располагается выше глубины промерзания грунта.

Основными требованиями к грунтам, на которых планируется установить мелкозаглубленный ленточный фундамент, являются:

• необходимая несущая способность (должна соответствовать весу постройки),
• небольшая водозадержка,
• минимальные деформационные и сдвиговые воздействия при изменении температурных и влажностных внешних условий.

Этим требованиям удовлетворяют грунты:

• скальные,
• крупнопесчаные,
• глинистые,
• песчаные,
• с неглубоким расположением подземных вод,
• с перепадом высот по периметру до 150мм.

Не следует возводить такой фундамент на слабонесущих (торфяники, ил), неравномерно деформирующихся (влагонасыщенные или с переменной структурой) и вечномерзлых грунтах.

Технология строительства

Для получения качественного и надежного ленточного основания по доступной цене для строительного объекта следует соблюдать последовательность и технологические особенности рабочих этапов:

• планировка строительного участка (снятие плодородного слоя почвы),
• разметка положения каждой части фундамента (необходимо соблюдать их длину, углы и расстояние между ними),
• копка траншеи на требуемую глубину (определяется суммой толщины подушки и глубины заложения ленты),
• обкладка дна и стен траншеи геотекстилем (обеспечивает отвод талых и дождевых вод от фундамента в грунт и предотвращает проникновение грунта в песчаную подушку),
• послойное (100мм) формирование песчаной подушки с тщательным уплотнением каждого слоя (ее толщина зависит от типа грунта: для глинистых – 0,5м, для песчаных – 0,2м),
• сооружение опалубки (должна возвышаться над уровнем грунта на проектную величину),
• установка армирующего каркаса (при высоте ленты более 30см армирование формируется из нескольких горизонтальных рядов),
• заполнение опалубки бетонной смесью (необходимо полностью удалить из ее структуры воздушные пустоты с помощью промышленных вибраторов или пробивки штырем),
• обеспечение необходимых условий и сроков полного застывания бетона (на это потребуется около месяца).

Расчет глубины заложения и толщины ростверка

Минимальная величина заглубления ленточного монолитного фундамента определяется:

• уровнем подземных вод,
• степенью пучинистости грунта,
• глубиной его промерзания.

Глубина заложения фундамента увеличивается (приводит к повышению цены работ) при повышении водонасыщения грунта и уменьшении уровня подземных вод. Для скальных и каменистых грунтов глубина заложения принимается до 45см, для глинистых – от 75см, для других типов (песчаных) – от 45см.

Минимальная ширина ростверка составляет 15см. При этом она не может быть меньше ширины опираемой стены. Оптимальной считается ширина ростверка 30см. Для более точного определения этого параметра необходимо разделить общую величину нагрузки от дома (состоит из веса дома, полезного веса, снеговых и ветровых нагрузок) на произведение общей длины фундамента и расчетного сопротивления грунта (вычисляется в ходе геологических изысканий на строительном участке).

Результат этих вычислений умножается на поправочный коэффициент 1,3 (учитывает запас прочности монолитных железобетонных фундаментов).

Плюсы и минусы

К достоинствам мелкозаглубленного монолитного ленточного фундамента относятся:

• простота конструкции,
• невысокая цена даже при значительной площади дома (в сравнении с заглубленным ленточным фундаментом),
• отсутствие необходимости в привлечении спецтехники,
• оптимальная пригодность для легковесных, малоэтажных и негабаритных сооружений (в том числе, по запасу прочности).

Среди его недостатков можно выделить:

• недостаточную прочность для устройства на неравномерно пучинистых грунтах,
• пригодность лишь для легких построек: бревенчатых, каркасных,
• более высокая стоимость в сравнении со свайным фундаментом.

Расчет стоимости

При определении цены за погонный метр мелкозаглубленного фундамента необходимо суммировать стоимость всех необходимых материалов:

• геоткани,
• песка,
• пиломатериалов для опалубки,
• арматуры,
• вязальной проволоки,
• гидроизоляции,
• бетона,

а также основных и вспомогательных работ, в том числе:

• транспортировки,
• привлечения спецтехники,
• погрузочно-разгрузочных операций,
• вывоза вынутого грунта,
• обратной засыпки траншеи.

Важно обеспечить до начала работ подъездной путь к стройплощадке для автотранспорта.

Воспользовавшись нашим предложением по строительству мелкозаглубленного монолитного ленточного фундамента, вы получаете помощь специалистов широкого профиля, обладающих ценными практическими навыками и богатым опытом выполнения самых различных работ, в том числе, фундаментных.

Мы предлагаем лучшую цену и выполняем все обязательства перед заказчиками.

BPA | Неглубокие фундаменты с защитой от замерзания

Что говорят строительные нормы и правила об этой экономичной альтернативе обычным бетонным фундаментам

Одной из самых популярных систем фундамента, используемых на моем рынке в Миннесоте (климатическая зона 7), которую я использую уже более десяти лет, является мелкозаглубленный фундамент с защитой от мороза (FPSF). Отчасти это связано с тем, что код требует глубины фундамента 5 футов; рытье, строительство и изоляция фундаментов и глубокой системы фундамента требует много времени и денег. Система мелкозаглубленного фундамента может стать существенной экономией для новой постройки.

Международный жилищный кодекс (IRC) распространяется на FPSF в разделе R403.3. Существует много информации, характерной для этого типа фундамента, которая отличается от других систем. Например, при использовании FPSF средняя средняя температура здания должна поддерживаться на уровне не менее 64°F (существуют способы проектирования защищенного от замерзания фундамента для неотапливаемых и полуотапливаемых зданий, но в этой статье основное внимание будет уделено в постоянно кондиционируемых жилищах). Существуют также требования к снижению R-значения жесткой изоляции и защите скрытой изоляции.

Что такое FPSF?

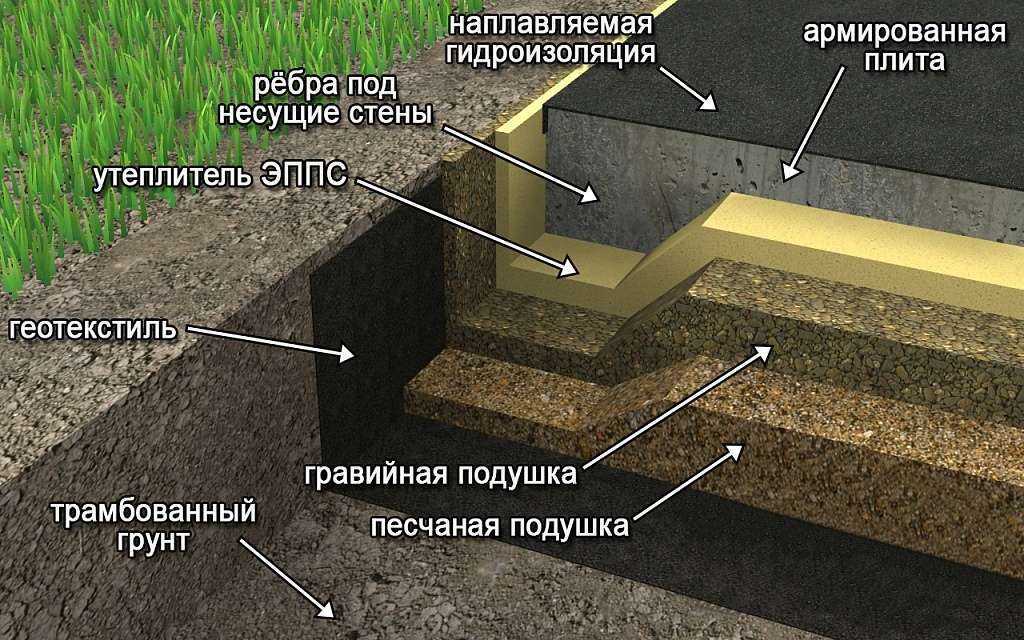

Система мелкозаглубленного фундамента с защитой от мороза обычно представляет собой монолитную бетонную заливку, иногда называемую перевернутой плитой, в которой основание и плита сконструированы как единое целое. Изоляция укладывается на край плиты, а также «крыло» изоляции, выступающее в сторону от утолщенного края, чтобы предотвратить проникновение мороза под плиту в зимние месяцы.

Необходимое количество теплоизоляции на кромке плиты и на горизонтали или крыле, а также минимальная глубина фундамента определяется индексом промерзания воздуха для вашего местоположения. Карта подкреплена кодом с таблицами, показывающими индекс замерзания воздуха для отдельных округов в каждом штате. Индекс замерзания воздуха определяется как суммарное количество градусо-дней ниже 32°F. Он используется в качестве меры совокупной величины и продолжительности отрицательных температур воздуха. Индекс был рассчитан за 12-месячный период (июль-июнь) для каждой из 3044 станций, использованных в анализе. Он основан на среднем значении за 100 лет.

Система мелкозаглубленного фундамента с защитой от мороза обычно представляет собой монолитную бетонную заливку, иногда называемую перевернутой плитой, в которой основание и плита сконструированы как единое целое. Изоляция укладывается на край плиты, а также «крыло» изоляции, выступающее в сторону от утолщенного края, чтобы предотвратить проникновение мороза под плиту в зимние месяцы.

Индекс замерзания воздуха похож на карту климатических зон (климатические зоны с 1 по 8, где 1 — самая теплая, а 8 — самая холодная), но вместо использования 65°F в качестве начальной температуры для расчета -воздушный индекс использует 32°F. Шкала начинается с 1500 или меньше и имеет максимум 4500. Северная Миннесота имеет индекс замерзания воздуха 3500; Северо-западная Миннесота и северо-восточная Северная Дакота имеют индекс замерзания воздуха 4000. В более теплом районе, таком как Джорджия, например, все округа имеют индекс 1500 или меньше.

Глубина фундамента и уровни изоляции

Как указывалось ранее, индекс замерзания воздуха определяет глубину фундамента и уровни изоляции для FPSF. (См. Таблицу R403.3(1) в IRC.) Минимальная глубина фундамента или часть фундамента ниже уровня земли будет составлять от 12 до 16 дюймов в зависимости от индекса промерзания воздуха в данной местности. В моем районе требуется минимальная глубина фундамента 16 дюймов. Любая надземная часть фундамента увеличит общую толщину фундамента. Так, например, открытая кромка плиты, которая находится на высоте 6 дюймов над уровнем земли, будет иметь общую толщину основания 22 дюйма (6 дюймов открытой кромки плиты + 16 дюймов минимальной глубины заглубленного основания = 22 дюйма общей толщины основания. )

На краю плиты изоляция должна проходить от верха готовой бетонной плиты до низа фундамента. Опять же, в зависимости от индекса замерзания воздуха минимальное значение R необходимой изоляции будет варьироваться. В моем районе требуется минимум R-9. Вот в чем фишка: все изоляционные материалы, используемые ниже уровня в FPSF, имеют пониженные номинальные характеристики. Другими словами, вам не разрешается использовать указанное R-значение продукта. Это связано с тем, что подземная изоляция будет поглощать некоторое количество влаги, а влажная или мокрая изоляция не будет иметь такого же сопротивления тепловому потоку, как сухая изоляция. По этой причине для достижения требуемого минимального значения R требуется больше одного и того же продукта. Уменьшение значения R зависит как от типа изоляции (XPS или EPS — единственные два варианта, разрешенных для нормативных систем FPSF), так и от плотности изоляции. Экструдированный полистирол (XPS) типов IV, V, VI, VII и X имеет пониженную стоимость R-4,5 за дюйм для вертикальной установки и R-4 за дюйм для горизонтальной установки. EPS R-значения еще ниже, в зависимости от плотности. (См. мелкий шрифт ниже в таблице R403.3(1) для всех сниженных значений.)

Ссылаясь на приведенную выше иллюстрацию и используя в качестве примера мою климатическую зону, изоляция в углах должна отходить от края плиты как минимум на 30 дюймов (B) на расстояние 60 дюймов (C) от края плиты. угол фундамента. R-значение угловой изоляции составляет не менее R-11,2. Если изоляция представляет собой любую из перечисленных плотностей XPS, снижение номинальных характеристик по горизонтали составляет R-4 на дюйм, поэтому мы в конечном итоге используем 3 дюйма (R-12) на углах. Горизонтальная изоляция вдоль стены обозначена как R-8 и должна отходить от края плиты минимум на 24 дюйма (A).

Как правило, XPS используется как для горизонтальной, так и для вертикальной изоляции. Изоляция не вырезается для крыла, а используется на целых 4 фута. ширина. Я еще не видел изоляцию с более высоким значением R, используемую в углах, как того требует код. Это всегда 2 дюйма или R-10 (R-8 после снижения номинальных характеристик).

Произведенные системы

Имеется пара изготовленных FPSF. Я использовал систему Mono Slab EZ Form, которая состоит из внутренней и внешней клиновидных форм, изготовленных из пенополистирола. Опалубка устанавливается на место, а армирующая 2-кратная опалубочная плита вставляется в предварительно отлитый паз, встроенный в опалубку. Внешняя форма становится как кромкой плиты, так и горизонтальным морозным крылом. Внутренняя форма становится задней или внутренней частью утолщенного края плиты. Внутренняя форма необязательна, мы решили не использовать ее в изображенном здесь проекте. Существует несколько различных версий формы Mono Slab EZ: стандартная форма размером 16 дюймов на 16 дюймов, которая используется в местах с умеренной температурой. Другой вариант — Arctic Form размером 18 на 30 дюймов, который подходит для построек в холодном климате. Существует также коммерческая форма размером 24 дюйма на 24 дюйма.0005

Другая компания, WarmFörm (ведущее изображение), имеет дизайн, основанный на Европе, хотя формы производятся в США. Еще одна форма с изоляцией из пенополистирола, этот продукт больше похож на изолированную плиту-плот, чем на FPSF. (Подробнее о системе WarmFörm читайте здесь: Сборные пенопластовые опалубки для плитных фундаментов.)

Другие соображения

С системами FPSF связаны некоторые проблемы. Системы отопления и охлаждения могут быть более сложными. Мой рынок обычно использует водяной теплый пол в домах FPSF. Эти системы популярны, но могут быть проблематичными весной и осенью, когда ночные температуры достаточно низкие, чтобы обеспечить отопление, а дневные температуры теплые. Нагрев сляба имеет тенденцию медленно реагировать на изменения температуры; в это время года характерен перегрев жилых помещений. (Для проектов с плитой на уровне земли я предпочитаю использовать комбинацию мини-сплит-систем с водяным плитным теплом и тепловым насосом с воздушным источником. Охлаждение в летнее время и обогрев весной/осенью обеспечиваются системой теплового насоса, а отопление в зимнее время обеспечивается электричеством или газом. котлов, питающих тепловые трубы внутри пола.)

Существуют также некоторые ограничения для напольных покрытий. Деревянные полы, прибитые гвоздями, не вариант. Я вижу, что чаще используются изделия из клееной древесины, и, конечно же, плитка, винил и ковер являются обычным выбором. Имейте в виду, что для использования ковра на полу с подогревом потребуется специальная ковровая подкладка.
И, наконец, с FPSF негде укрыться в непогоду. Я был в нескольких домах
, где домовладелец построил бетонное укрытие либо внутри дома, либо в пристроенном гараже для защиты от непогоды.

Несмотря на то, что с этой системой есть некоторые проблемы, защищенный от мороза мелкозаглубленный фундамент в последнее десятилетие был моей любимой системой плитного фундамента на уровне грунта. Я еще не видел ни одной — при правильной сборке — которая потерпела неудачу. Худшее, что я видел, — случайные трещины в бетоне. Самым большим преимуществом FPSF является снижение стоимости по сравнению с другими системами фундамента. Доступность в новом строительстве за последние пару лет была проблемой, поэтому экономия средств с надежным конечным продуктом может сделать эту систему хорошим выбором.

И последнее примечание: всем, кто заинтересован в потенциальной установке одной из этих систем, я рекомендую прочитать Пересмотренное руководство строителя по защищенным от замерзания мелководным фундаментам, опубликованное Исследовательским центром NAHB (теперь Лаборатория исследований в области домашних инноваций) и Министерством жилищного строительства и городского развития США. .

Эта статья была первоначально опубликована в Green Building Advisor и опубликована с разрешения.

изоляция — Монолитный морозостойкий мелкозаглубленный фундамент, советы по мелочам?

Строю сарай/гараж 16х24. Я выполнил большую часть работы на площадке, и у меня есть конкретный парень, который завтра начнет заполнять формы в рамках подготовки к заливке в пятницу. Он делал изолированные плиты, у него 30-летний опыт, я ему доверяю, но я не совсем уверен, что он в курсе точных конструкций плит FPSF. Я только что прочитал PDF, я не эксперт, поэтому мне тоже может понадобиться помощь.

Ниже у меня есть вопросы по пароизоляции, арматуре, уплотнению, дополнительному ребру опоры или двум и трубам.

Мы делаем монолитный FPSF, потому что земля под ним весной влажная. Меня беспокоит то, что влага проникает внутрь и вызывает ржавчину на всем, что находится внутри сарая. Подошло расположение пароизоляции — он предлагает под утеплителем. Я беспокоюсь о том, что вода будет просачиваться по бокам, но он заверил меня, что все, что мне нужно, это дренаж по периметру, и это будет лучшее, что может быть для влажной земли. Я не спорю, просто хочу проверить. Меня беспокоит французский дренаж, который сводит на нет изоляционные свойства земли поверх пенопластовой изоляции. У меня есть место, чтобы добавить еще 2 дюйма верхнего слоя почвы по периметру, если этот дренаж означает меньшую изоляцию грунта. Мне вообще нужно беспокоиться о просачивании влаги через стороны?

Моя следующая задача — арматура и сетка. Он говорит использовать фибробетон, и мне не нужна сетка на такой тонкой плите. Однако он согласился на четыре арматурных стержня №4 по периметру. Я думаю, что это будет стоить только дополнительные сотни или три, если я уменьшу насыпь, сделаю плиту толщиной 5 или 6 дюймов и использую сетку. Меня предупредили, что в любом случае бетон трескается, но я бы предпочел, чтобы моя плита не ломалась пополам и продолжала отделяться.

Потом я подумал о несущей нагрузке поверх изоляции. Чтобы должным образом выдержать вес плиты, нужно ли уплотнять наполнитель поверх пены? Не повредит ли это пенопласт? Должен ли я начать с песком и камнями поверх пены, так как она самоуплотняющаяся?

Нам понадобится вход для электричества, выход для электричества, вход для линий передачи данных (вероятно, оптических), вход для воды из оросительного колодца и один выход для воды из колодца. Есть ли что-нибудь, что я должен знать о трубах через фундаменты FPSF? Я предполагаю, что хочу, чтобы трубы под изоляцией сохраняли их устойчивость. Я не знаю, является ли труба через изоляцию «мостом холода», я думал сделать изоляционные втулки для труб со слоями изоляции с выпиленными отверстиями. Электрик говорит, что мне нужна арматура между плитой и землей, чтобы обеспечить движение, но я не знаю, как это будет работать.

Существует конструкционная необходимость в стойке рядом с лестницей, чтобы выдерживать вес второго этажа.
