Монолитный фундамент мелкозаглубленный: Мелкозаглубленный ленточный монолитный фундамент Статьи о строительстве компании Новстрой

Монолитный мелкозаглубленный ленточный фундамент

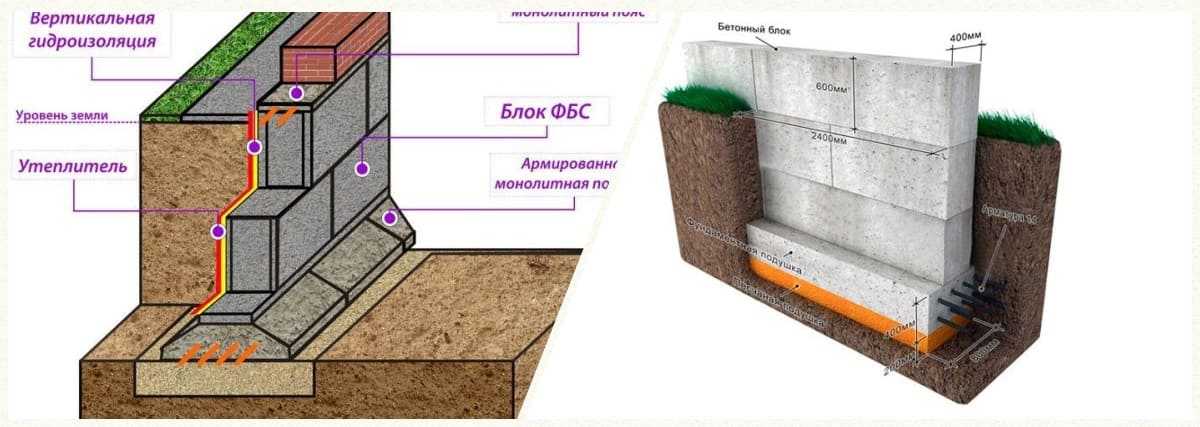

Фундамент является основой любого здания и от того, насколько качественно он будет возведен, зависит срок службы всего объекта строительства. Обычно затраты на возведение фундамента составляют примерно 30% от общих затрат в строительной смете. Для снижения расходов необходимо подобрать оптимальный вид фундамента, не только обеспечивающий достаточную прочность и устойчивость, но и не требующий лишних финансовых затрат. Одним из самых распространенных видов фундамента, подходящим для практически всех строений из кирпича, бетона, дерева или блоков является ленточный мелкозаглубленный монолитный фундамент (См. Ленточный мелкозаглубленный фундамент своими руками).

Содержание статьи:

• Материалы для фундамента
• org/ListItem»> Достоинства и недостатки
• Возведение фундамента

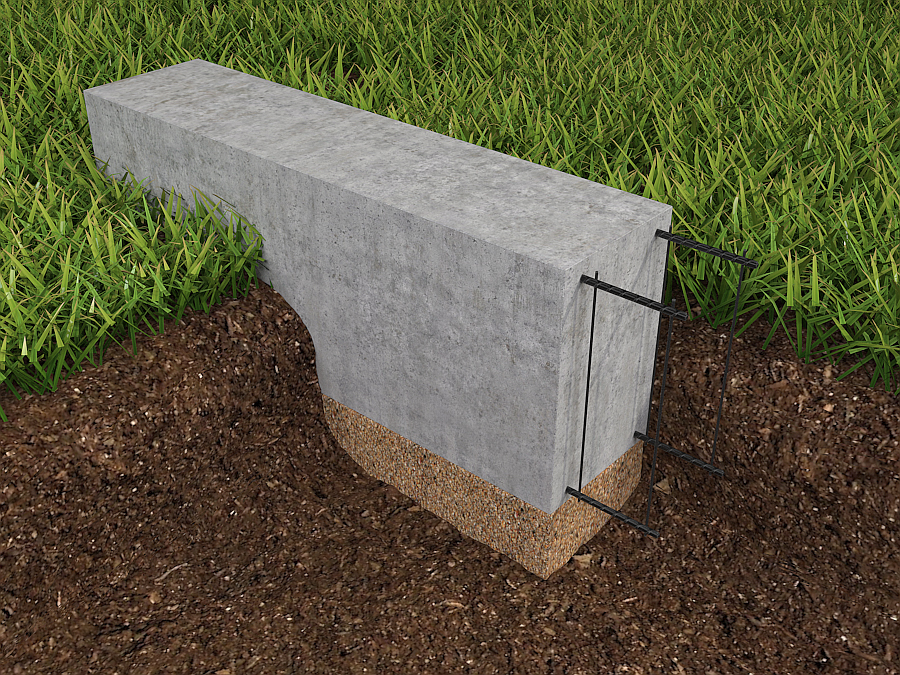

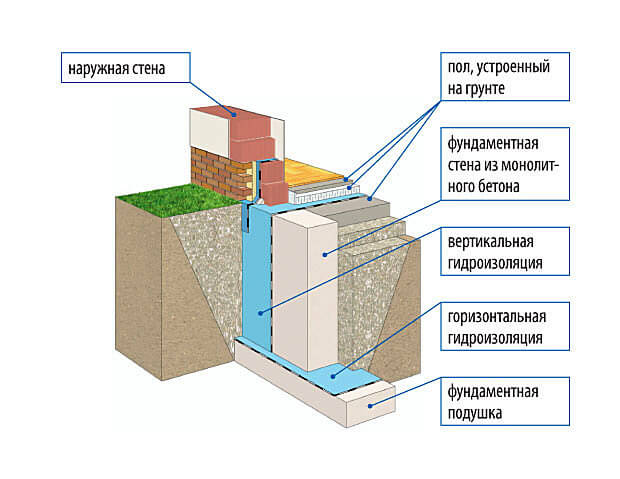

Этот тип фундамента имеет форму железобетонной ленты прямоугольного сечения, которые располагаются под основными стенами сооружения. Благодаря такому расположению и надежности конструкции, ленточный мелкозаглубленный фундамент обеспечивает правильное распределение нагрузки, снижает давление на грунт.

Данный вид фундамента относится к так называемым “плавающим” фундаментам. То есть не заглубляется на уровень промерзания, а возводится на песчаной подушке, которая играет роль амортизатора, позволяет избежать трещин и перекосов в период зимнего пучения грунта.

Материалы для фундамента

Какие материалы нужны для устройства мелгозаглубленного ленточного фундамента?

Несмотря на применение песчаной подушки, зимой фундамент испытывает значительные нагрузки. Для устройства качественного ленточного фундамента используется бетон, марки не ниже, чем M250 (См. Пропорции бетона для ленточного фундамента) .

Если он приобретается в готовом виде стоит потребовать у продавцов подтверждающий сертификат. Если планируется самостоятельное приготовление бетона потребуется цемент марки не ниже, чем M300, песок и щебень.

Если заливка осуществляется в зимний период времени, в бетон добавляются противоморозные добавки. Для того чтобы лента выдерживала значительные нагрузки потребуется усиленное армирование. Арматуру необходимо выбирать диаметром не менее 8 мм. Дополнительно потребуются проволока для вязки арматуры, песок для устройства песчаной подушки, доски или фанера для опалубки. К содержанию ↑

Наравне с другими видами, монолитный фундамент имеет ряд преимуществ:

1. Самым главным достоинством является его практичность и равномерное распределение нагрузок на весь периметр фундамента, благодаря чему перекосы сооружения будут минимальны, прочность здания и срок его службы увеличивается в разы.
2. Также мелкозаглубленный ленточный фундамент обладает сравнительно небольшой стоимостью, позволяющей немного снизить общие затраты на строительство. Заливку такого фундамента выполнить несложно даже человеку, не имеющему строительного образования.

Ряд недостатков:

1. К недостаткам можно отнести невозможность устройства данного вида фундамента на участках, имеющих существенный уклон, а также в местах с сильным морозным пучением грунта.
2. Такой фундамент имеет меньший срок службы, чем глубокзаглубленный, так как из-за ежегодных подъемов и опусканий в зимний период времени постепенно накапливаются существенные перекосы.

К содержанию ↑

Возведение фундамента

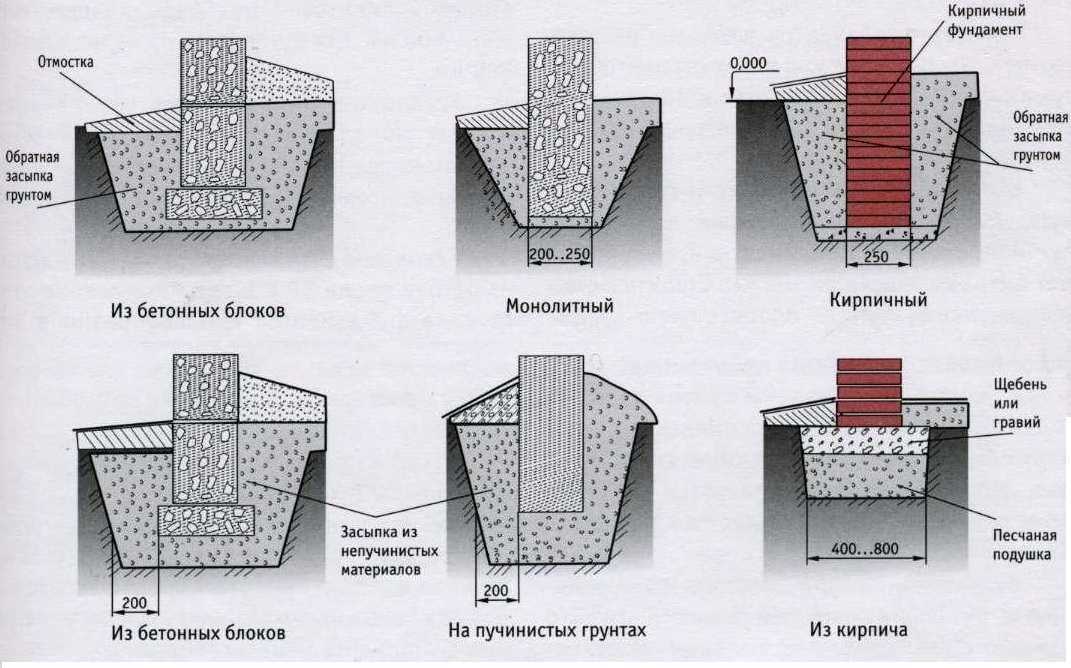

Процедура монтажа монолитного фундамента достаточно проста. Сначала роются траншеи, в соответствии с планом строительства. На дно насыпается песчаная подушка. После чего монтируется опалубка. Помните, что опалубка должна быть прочно закреплена.

На прочность будущей ленты влияет несколько важных факторов:

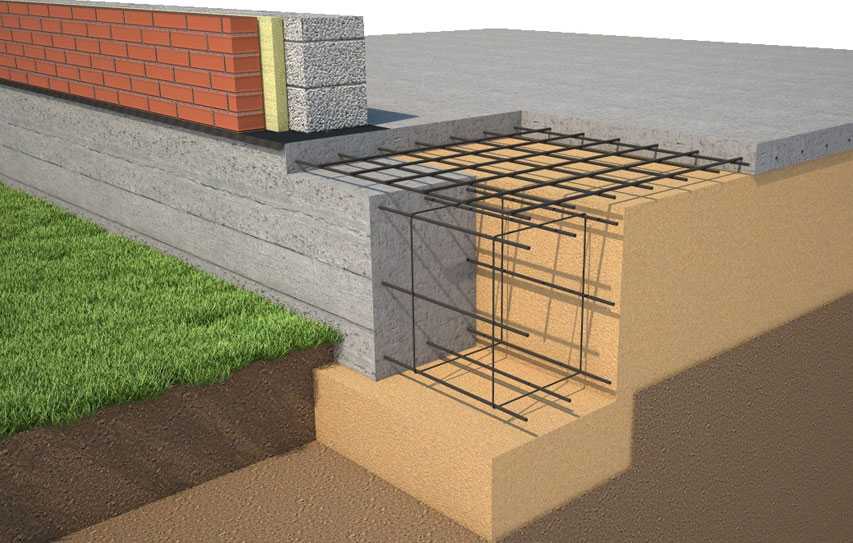

1. Во-первых, необходимо правильно армировать ленту. Как правило, армирование производится в два слоя. Максимальный размер ячейки при армировании 3030 см.
2. Во-вторых, заливку бетонного раствора желательно осуществлять в один подход, непрерывной и равномерной лентой. Иначе возможно появление трещин из-за неравномерного застывания бетона.

Дешевый мелкозаглубленный фундамент для дома на болоте

РЕКЛАМА

Дешевый фундамент для дома на болоте

Что выгоднее – сделать выторфовку на всю глубину болотистого грунта и ленточный фундамент или установить свайный фундамент или залить фундамент плиту на насыпи?

Строительство какого дома на слабых грунтах окажется дешевле — со стенами из гибкого бруса или из хрупкого газобетона?В каждом конкретном случае ответ на этот вопрос будет разным.

РЕКЛАМА

Как сделать фундамент для дачного дома на участках с болотистой почвой.

Участки со слабыми  заболоченными грунтами считаются неблагоприятными для строительства дома с точки зрения грунтовых условий.

Строить дом можно на любых грунтах, надо только правильно это делать.

Свойства грунтов на заболоченных участках

Заболоченные участки характеризуются сильно сжимаемыми грунтами. К таким грунтам относятся:

• Рыхлые пески и супеси водонасыщенные текучепластичной и текучей консистенции при пористости больше 41%.
• Суглинки при пористости более 50% и глины при пористости более 52%.
• Заторфованные песчаные и глинистые грунты. К заторфованным относятся грунты, содержащие менее 50% органических веществ.
• Торф – грунт, в котором содержится более 50% органических веществ.
• Ил – это высокопористый водонасыщенный осадок, образовавшийся в результате микробиологических процессов в водоемах. Пористость грунта может достигать 60%.
• Сапропель —  это водонасыщенный ил, содержащий более 10% органических веществ. Его пористость – до 75%

Все выше перечисленные грунты имеют высокую влажность – до 80%, и низкую несущую способность к нагрузкам от веса дома. Например, расчетное сопротивление нагрузкам для ила равно 0,4-0,6 кг/см2, для заторфованных песчаных грунтов – 0,4-2,5 кг/см².

Заболоченность участков может иметь естественное или искусственное происхождение. Заболачивание может быть результатом хозяйственной деятельности человека. Иногда заболачивание происходит уже после постройки дома на участке.

К искусственному заболачиванию участка приводят:

• Поднятие общего уровня грунта при строительстве дорог в поселке и при строительстве на соседних участках. В результате нарушается естественный сток воды с участков, расположенных ниже.
• Строительство заборов на сплошном ленточном фундаменте без пропускных каналов для воды.
• Отсутствие организованного стока ливневых вод на участке и на территории поселка.

Процесс искусственного заболачивания обычно длиться несколько лет.

Из-за высокой влажности и высокого уровня грунтовых вод грунты на заболоченных участках являются сильнопучинистыми.

Дом, построенный на слабых и пучинистых грунтах, подвергается повышенной опасности разрушения, в результате значительной осадки и неравномерных деформаций грунта.

Даже на жестком фундаменте дом может с годами постепенно тонуть в болоте.

Как слабый грунт сделать сильнее

Слой слабого болотистого грунта на разных участках имеет разную толщину. Например, на одном участке слой слабого грунта может быть не толще 1 метра. На другом – более 10 метров. Под слоем болотистого грунта всегда лежит слой малосжимаемого грунта с “обычными” для строительства свойствами.

Несущие свойства  слабого грунта можно улучшить следующими способами:

• Выторфовкой – заменой болотистого грунта на подушку из непучинистого грунта. Замену производят под подошвой фундамента на всю толщину слоя болотистого грунта или частично.
• Устройством фундамента на насыпи из непучинистого грунта.
• Уплотнением грунта под основанием фундамента.

Строительные правила запрещают опирание подошвы фундамента дома непосредственно на слабый грунт. Поэтому, подушки и насыпи —  необходимый элемент в конструкции фундамента на слабых грунтах.

Особенности конструкции дома на слабых грунтах

При строительстве на болотистых грунтах применяют конструктивные решения, направленные на уменьшение осадки грунта путем уменьшения удельного давления дома на грунт. Для снижения чувствительности коробки дома к неравномерным деформациям повышают жесткость или гибкость силового каркаса здания.

• Увеличивают площадь опоры фундамента на грунт за счет применения фундамента – плиты или ленточного фундамента с уширением подошвы.
• Повышают пространственную жесткость фундамента за счет устройства монолитного железобетонного фундамента. (Сборные ленточные фундаменты из блоков или кладочных материалов не применяют.)  Увеличивают жесткость плитного фундамента путем устройства ребер жесткости или делают фундамент-цоколь повышенной высоты. Дополнительно устраивают монолитное железобетонное перекрытие жестко связанное с монолитным цоколем-фундаментом.
• Увеличивают пространственную жесткость каркаса здания путем устройства монолитных железобетонных поясов на уровне перекрытия этажей и армирования кладки каменных стен.
• Используют свайные фундаменты с опорой на нижележащий малосжимаемый слой грунта.
• На слабых грунтах выгодно строить дома из легких и гибких строительных конструкций – бревна, бруса, каркасные. Стоимость сооружения оснований для таких домов намного меньше, чем для хрупких домов из каменных материалов.

Задача выбора конструкции фундамента и конструктивных особенностей коробки дома сводится к тому, чтобы определить наиболее экономичный вариант для конкретных условий строительства.

Например, что выгоднее – сделать выторфовку на всю глубину болотистого грунта и ленточный фундамент или установить свайный фундамент или залить фундамент плиту на насыпи? Строительство какого дома на слабых грунтах окажется дешевле — со стенами из гибкого клееного бруса или из хрупкого газобетона? В каждом конкретном случае ответ на этот вопрос будет разным. Правильный ответ можно получить только у специалистов – проектировщиков.

Менеджеры строительных фирм обычно пытаются навязать застройщику вариант фундамента, исходя из своих интересов, чем дороже – тем лучше. А могут, чтобы удержать заказчика, предложить и очень дешевый вариант, согласившись на который, застройщик потом горько пожалеет.

Фундамент монолитная плита для дома на болоте

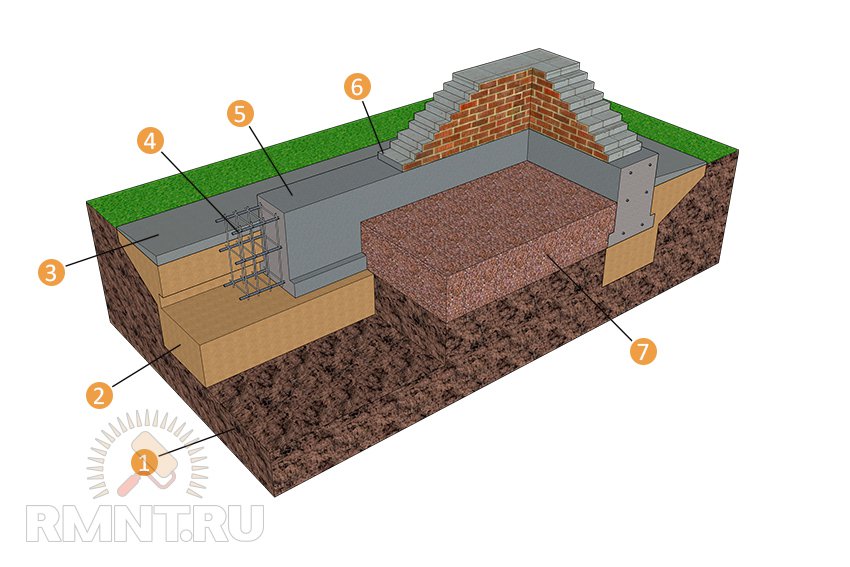

На рисунке ниже представлено устройство искусственного грунтового основания и плитного фундамента для каменного дома на слабом болотистом грунте.

Рассмотрим меры, принятые конструкторами фундамента, позволяющие построить дом на слабом болотистом грунте.

Для улучшения строительных свойств грунта в основании фундамента:

• Выполнена частичная выторфовка – срезан растительный слой грунта на участке толщиной 300 мм. (чуть выше уровня грунтовых вод). В образовавшейся выемке устроена песчано-гравийная подушка, поз.2 на рисунке.
• Сделана насыпь, поз.3, из непучинистого грунта. Грунт в насыпи укладывается с послойным уплотнением. Под весом насыпного грунта нижележащие слои слабого грунта уплотняются и оседают. Рекомендуется к строительству дома приступать через 6-12 месяцев после отсыпки, чтобы дать время для стабилизации оседания.

После устройства плитного фундамента дополнительно производится планировочная отсыпка грунта, поз. 4.  Планировочную отсыпку выполняют любым грунтом.

Строительство дома на насыпи способствует общему подъему уровня поверхности участка, обеспечивает отвод талых и дождевых вод от дома и с участка.

Высоту насыпи, поз.3, можно уменьшить за счет увеличения толщины песчаной подушки, поз.2,, так, чтобы общая толщина насыпного грунта подушки и насыпи оставалась неизменной. Следует учитывать, что достаточно проблематично отсыпать и уплотнить грунт подушки  в воде, ниже уровня грунтовых вод.

Конструктивные решения по устройству фундамента для дома на болоте:

• Для уменьшения давления дома на грунт применен плитный фундамент – монолитная железобетонная плита под всей площадью дома, поз.5 на рисунке. Причем, размеры плиты фундамента увеличены и выходят за пределы стен на 300 мм. с каждой стороны.
• Пространственная жесткость фундамента увеличена путем устройства монолитного железобетонного цоколя, поз.6, связанного выпусками арматуры с плитой фундамента.
• Монолитное железобетонное перекрытие в верхнем уровне цоколя может еще больше увеличить жесткость фундамента. Единая конструкция коробки цокольного пространства из монолитного железобетона – достаточно жесткое основание для каменного дома.
• У дома со стенами их газобетона, армируют кладку стен и устраивают монолитный железобетонный пояс в уровне перекрытия этажей.

Показанная на рисунке конструкция фундамента была разработана для довольно тяжелых грунтовых условий: грунт – водонасыщенный ил толщиной 10 м., высокий уровень грунтовых вод – 40 см. от поверхности.

Для более благоприятных грунтовых условий  объем подушек и насыпей, а также монолитного железобетона в основании дома может быть заметно сокращен.

Все большую популярность у частных застройщиков приобретает вариант плитного фундамента – утепленная шведская плита.  В этом варианте под монолитную плиту фундамента укладывается утеплитель, а ребра жесткости направлены вниз, в грунт. Плита фундамента служит основанием для стен и основой для пола первого этажа. Некоторым минусом такой конструкции фундамента является низкий цоколь. В условиях значительной толщины снегового покрова в большинстве климатических зон России, низкий цоколь увеличивает риск увлажнения нижней части стены дома.

Арматурный каркас для армирования плиты фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними. Количество стержней арматуры и их диаметр определяются расчетом.

В случае строительства тяжелых двух- трехэтажных кирпичных домов в сложных грунтовых условиях более выгодным может быть устройство фундамента на забивных сваях.

На слабых грунтах с толщиной слоя менее 3-5 м. следует рассмотреть целесообразность строительства дома на буронабивных или винтовых сваях с опорой на нижележащий малосжимаемый слой грунта.

Мелкозаглубленный ленточный фундамент для дома на болоте

Дома с каркасными стенами, а также со стенами из бревна и бруса, более гибкие -выдерживают значительно большие деформации, чем каменные дома.   Такие дома на болоте можно  строить на мелкозаглубленных  или незаглубленных ленточных фундаментах.

Мелкозаглубленный монолитный ленточный фундамент под наружными и внутренними стенами, поз.3, представляет собой единую пространственно жесткую раму. В целях повышения жесткости, высота ленты фундамента, совмещенного с цоколем, увеличена. Широкая подошва фундамента расположена в уровне поверхности грунта на песчано-гравийной подушке.

Ширину подошвы фундамента выбирают по расчету в зависимости от веса выше расположенных конструкций дома, снеговой нагрузки и с учетом несущих свойств грунта под фундаментом и толщины песчаной подушки.

Под самонесущими стенами дома (стены, на которые не опираются перекрытия и стропила крыши) ширину подошвы ленточного фундамента, показанного на рисунке, уменьшают до 500 мм.

Ширина цоколя на рисунке не указана. Этот размер выбирают из конструктивных соображений. Например, для стены из бруса толщиной 150 мм с опиранием на цоколь балок перекрытия на длине 120-150 мм, достаточно ширины цоколя 300 мм. Для более толстых стен ширину цоколя увеличивают. Делать высокий цоколь уже 300 мм. не рекомендуется из-за возможной потери устойчивости на скручивание.

Высоту монолитного цоколя выбирают исходя из необходимости:

• Обеспечить требуемую жесткость фундамента.
• Защиты стен от увлажнения — деревянные стены следует располагать выше снегового покрова.

Как правильно сделать грунтовую подушку фундамента

Под ленту фундамента выкапывают траншею. Глубина траншеи при высоком уровне грунтовых вод должна быть на 10 см. выше уровня воды. В дно траншеи втрамбовывают слой щебня. Песчаный грунт в подушку укладывают слоями толщиной не более 20 см. с послойным увлажнением и уплотнением механическим вибратором.

При ручной трамбовке грунт насыпают слоями 5-10 см. Верхний слой подушки лучше всего отсыпать смесью песка — 40%, и щебня — 60%. Ввиду малой толщины подушки выдерживать её во времени для стабилизации осадки грунта не требуется. После отсыпки на подушке можно сразу устраивать фундамент дома.

Ширина песчаной подушки должна быть несколько больше ширины подошвы фундамента. Чем толще песчаная подушка, тем больше должна быть её ширина. Достаточно широкая подушка увеличивает площадь, на которую распределяется нагрузка, передаваемая от подошвы фундамента на подушку и далее на природный грунт.

Ширину песчаной подушки — b, под фундаментом определяют по формуле, м.:
b = Bf + 2 * Dp * 0,7
где: Bf — ширина подошвы фундамента, м.;
Dp — толщина песчаной подушки под подошвой фундамента, м. ;
0,7 — тангенс угла 35 град — угол внутреннего трения для песка подушки.

Планировочная насыпь грунта

Дополнительная планировочная отсыпка грунта, поз.4, выполняется после устройства ленточного фундамента. Ленту фундамента в пределах ширины траншеи засыпают песчано-гравийной смесью. За границей траншеи для планировочной насыпи можно использовать любой грунт.

Высоту планировочной насыпи принимают в пределах 0,2 – 0,5 м.

Повышение уровня строительной площадки планировочной насыпью грунта у дома на болоте позволяет:

• Создать благоприятные условия для отвода дождевых и паводковых вод от дома.
• Уменьшить глубину промерзания естественного грунта, в результате снижаются деформации, вызванные морозным пучением.
• Увеличить глубину залегания грунтовых вод относительно уровня строительной площадки.

Отмостка вокруг цоколя дома должна отводить воду за пределы песчаной засыпки фундамента. Бетонную отмостку рекомендуется армировать стальной дорожной сеткой.

Армирование ленточного фундамента

Арматурный каркас ленточного фундамента частного дома состоит из верхней и нижней арматурных сеток и вертикальных связей между ними. Количество стержней арматуры и их диаметр определяются расчетом.

Для фундамента, показанного выше на рисунке, достаточно выполнить арматурные сетки в верхнем и нижнем поясе из трех продольных стержней диаметром 12 мм, класса A-III. Стержни арматуры в сетке соединяют вспомогательными связями из проволоки Вр диаметром 6 мм.

Верхнюю и нижнюю сетки соединяют вертикальными стержнями поперечной арматуры диаметром 8-10 мм, класса A-III. Защитный слой бетона для арматуры фундамента не менее 5 см.

Читать далее:

Мелкозаглубленный ленточный фундамент для дома своими руками

Предыдущая статья:

Система естественной вентиляции в частном доме — схема, устройство, особенности работы

сокращают затраты и экономят энергию | Concrete Construction Magazine

В южной половине США принято строить дома на бетонных плитах без подвала или подвального помещения. Там, где нет необходимости или желания в подвале для жизни и складских помещений, строительство плиты на земле является простым и доступным вариантом. А вот в более холодном климате строить на плите сложнее. В районах, где зимой земля промерзает, обычной практикой является выкапывание фундаментов ниже линии промерзания для поддержки и защиты конструкции от морозного пучения. Стоимость выемки этих фундаментов на глубину до 4 футов ниже уровня земли может съедать большую часть экономии на строительстве плит, не предоставляя преимущества жилой площади в подвале.

Одной из альтернатив, которая была разработана в Скандинавии и широко использовалась при восстановлении там после Второй мировой войны, является мелкозаглубленный фундамент с защитой от мороза (FPSF). В этом способе фундаментом служит монолитная плита с утолщенными краями, а утепление пенопластом по периметру сохраняет грунт достаточно теплым, чтобы предотвратить морозное пучение.

В 1980-х годах индустрия пластмасс США и Исследовательский центр Национальной ассоциации домостроителей заинтересовались FPSF и начали изучать возможности его использования в США. 0s, HUD США спонсировал контрольное исследование, строительство и мониторинг пяти домов FPSF в северных штатах. Это исследование привело к созданию карты индекса замерзания воздуха и разработке руководства по проектированию для использования FPSF в США. и «Строительство мелкозаглубленных фундаментов с защитой от замерзания» (на основе руководства по проектированию HUD) был выпущен в 2001 году. IRC теперь включает упрощенные положения по проектированию FPSF для домов, а ASCE 32-01 упоминается в IRC и IBC для жилых и коммерческих приложений. с 2003 года. Принятие FPSF рынком росло медленно, но NAHB заявляет, что на сегодняшний день с их помощью в США были построены тысячи строений, и это представляет собой практичную и энергоэффективную фундаментальную технологию для доступного жилья и других приложений.

Концепция

Идея FPSF заключается в использовании жесткой изоляции из пеноматериала, которая удерживает тепло земли под фундаментом и предохраняет землю от промерзания. Количество и размещение изоляции варьируется в зависимости от суровости климата. На рис. 1 показано, как проходит тепло у основания отапливаемого здания FPSF. Тепло, теряемое через плиту перекрытия, а также геотермальное тепло теплой почвы под зданием в совокупности предотвращают образование инея под краем плиты. Вертикальная изоляция укладывается по внешней стороне утолщенной кромки плиты; в самых холодных климатических зонах дополнительные листы жесткого пенопласта укладываются горизонтально, отступая от основания плиты (рис. 2).

Для неотапливаемых помещений, таких как гараж или надворная постройка, где минимальная средняя температура внутри помещения составляет менее 41°F, в соответствии с рекомендациями по проектированию пенопластовая изоляция должна быть размещена под всей плитой для удержания геотермального тепла в земле. Хотя это не требуется по нормам, некоторые проектировщики и строители предпочитают размещать горизонтальную изоляцию и под плитой отапливаемых помещений, чтобы обеспечить более тесные и комфортные интерьеры.

• 1
• 2
• 3
• Следующий

Строительный проект — Фундамент мелкозаглубленный с защитой от мороза (FPSF) — Северная постройка

Этот пост впервые появился на веб-сайте Green Building Advisor.

Одной из самых популярных систем фундамента, используемых на моем рынке, которую я использую уже более десяти лет, является мелкозаглубленный фундамент с защитой от мороза. Мой очень холодный климат требует глубины фундамента в пять футов. Рытье, строительство и изоляция фундамента и системы фундамента такой глубины требует много времени и денег. Неглубокая система фундамента может стать существенной экономией для новой постройки.

Строительные нормы и правила, касающиеся защищенных от мороза систем мелкозаглубленного фундамента (FPSF), приведены в разделе R403.3 Международного жилищного кодекса. Существует много информации, характерной для этого типа фундамента, которая отличается от других систем. Например, при использовании FPSF средняя средняя температура здания должна поддерживаться на уровне не менее 64 ° F (существуют способы проектирования защищенного от замерзания фундамента для неотапливаемых и полуотапливаемых зданий, но в этой статье основное внимание будет уделено постоянно кондиционируемые жилища). Существуют также требования к снижению R-значения жесткой изоляции и защите скрытой изоляции.

Что такое FPSF?

Система мелкозаглубленного фундамента с защитой от промерзания, как правило, представляет собой монолитную бетонную заливку, иногда называемую перевернутой плитой, в которой основание и плита сконструированы как единое целое. Изоляция укладывается на край плиты, а также «крыло» изоляции, выступающее за утолщенный край, чтобы предотвратить проникновение инея под плиту в зимние месяцы.

Необходимое количество теплоизоляции на краю плиты и на горизонтальном или «крыльевом» уровне, а также минимальная глубина фундамента определяется коэффициентом замерзания воздуха для вашего местоположения. Рисунок R403.3(2) в IRC (показан ниже) показывает индексы замерзания воздуха по всей стране. Карта подкреплена кодом с таблицами, показывающими индекс замерзания воздуха для отдельных округов в каждом штате. Итак, что такое индекс замораживания воздуха ?

Согласно IRC R403. 3(2), «индекс замерзания воздуха определяется как совокупное количество градусо-дней ниже 32°F. Он используется в качестве меры совокупной величины и продолжительности отрицательных температур воздуха. Индекс был рассчитан за 12-месячный период (июль-июнь) для каждой из 3044 станций, использованных в приведенном выше анализе».  На основе среднего значения за 100 лет.

Индекс замерзания воздуха аналогичен картам климатических зон (климатические зоны 1–8, где 1 — самая теплая, а 8 — самая холодная), но вместо использования 65°F в качестве начальной температуры для расчета -воздушный индекс использует 32°F. Шкала начинается с 1500 или меньше и имеет максимум 4500. В моем районе Северной Миннесоты индекс замерзания воздуха составляет 3500, в северо-западной Миннесоте и северо-восточной части Северной Дакоты индекс замерзания воздуха составляет 4000. В более теплых регионах, например, в Джорджии, во всех округах указано 1500 или меньше.

Глубина основания и уровни изоляции

Как я уже говорил ранее, индекс промерзания воздуха определяет глубину основания и уровни изоляции для FPSF. (См. таблицу R403.3(1) в IRC). Начиная с фундамента, минимальная глубина фундамента или часть фундамента ниже уровня земли будет составлять от 12 до 16 дюймов в зависимости от индекса промерзания воздуха в этом районе. В моем районе требуется минимальная глубина фундамента 16 дюймов. Любая часть фундамента выше уровня земли увеличивает общую толщину фундамента. Так, например, если у меня была открытая кромка плиты, которая была на 6 дюймов выше уровня земли, моя общая толщина основания будет 22 дюйма. (6-дюймовая открытая кромка плиты + 16 минимальная глубина заглубленного фундамента = 22-дюймовая общая толщина фундамента.)

Далее следует край плиты или вертикальный уровень изоляции, изоляция должна простираться от верхней части готовой бетонной плиты до нижней части фундамента. Опять же, в зависимости от вашего индекса морозостойкости минимальное значение R необходимой изоляции будет варьироваться. В моем районе требуется минимум R-9. Вот в чем фишка, все изоляционные материалы, используемые ниже класса в FPSF, имеют пониженные характеристики, другими словами, вам не разрешается использовать указанное R-значение продукта. Причина в том, что подземная изоляция впитывает некоторое количество влаги. Влажная и мокрая изоляция не будет иметь такого же сопротивления тепловому потоку, как сухая изоляция. По этой причине вам нужно больше одного и того же продукта для достижения требуемого минимального значения R. Уменьшение значения R зависит как от типа изоляции (XPS или EPS — единственные два варианта, разрешенных для нормативных систем FPSF), так и от плотности изоляции. Экструдированный полистирол (XPS) типов IV, V, VI, VII и X имеет пониженную стоимость R-4,5 за дюйм для вертикальной установки и R-4 за дюйм для горизонтальной установки. EPS R-значения еще ниже, в зависимости от плотности. (См. примечание мелким шрифтом под таблицей IRC R403.3(1) для всех сниженных значений.)

Номинальные характеристики горизонтальной или «крыльевой» изоляции будут снижены до значений, указанных в R403.3(1). Расстояние от края фундамента и требования к коэффициенту теплопередачи будут различаться в зависимости от того, находится ли изоляция в углу или вдоль стены.

На приведенном выше рисунке, на примере моей климатической зоны, изоляция в углах должна выступать от края плиты минимум на 30 дюймов (B) на расстояние 60 дюймов (C) от угла фундамента. . R-значение угловой изоляции составляет не менее R-11,2. Если изоляция представляет собой любую из вышеперечисленных плотностей XPS, снижение номинальных характеристик по горизонтали составляет R-4 на дюйм, поэтому мы в конечном итоге используем 3 дюйма (R-12) на углах. Горизонтальная изоляция вдоль стены обозначена как R-8 и должна отходить от края плиты минимум на 24 дюйма (A).

Что я обычно вижу на своем рынке, так это использование XPS в качестве горизонтальной и вертикальной изоляции. Обычно изоляция не разрезается по горизонтали или «крылу», она используется на полную ширину 4 фута. Мне еще предстоит увидеть изоляцию с более высоким значением R, используемую в углах, как того требует код. Это всегда 2 дюйма или R-10 (R-8 после снижения номинальных характеристик).

Защита изоляции

Требуется защита как горизонтальной, так и вертикальной изоляции. Любая открытая вертикальная изоляция начнет разрушаться под воздействием солнечного света и атмосферных загрязнителей. Я обычно покрываю любую открытую изоляцию изогнутым металлическим фартуком.

Горизонтальная изоляция или «крыловидная» изоляция ниже уровня земли также должна быть защищена от повреждений, если она заглублена менее чем на 12 дюймов или простирается более чем на 24 дюйма от края плиты (R403.3.2 Защита горизонтальной изоляции под землей) . Кодекс разрешает укладывать бетонную плиту или асфальтовое покрытие на поверхность или цементную плиту, низкосортную фанеру или другие утвержденные материалы, размещаемые непосредственно над поверхностью изоляции, когда она заглублена.

Промышленные системы

Мне известно о паре изготовленных мелкозаглубленных фундаментов с защитой от мороза. Я лично использовал систему Mono Slab EZ Form. Формы состоят из внутренней и внешней клиновидной формы из пенополистирола. Опалубка устанавливается на место, и армирующая 2-кратная опалубочная плита вставляется в сборный паз, встроенный в опалубку. Внешняя форма становится как кромкой плиты, так и горизонтальным морозным крылом. Внутренняя форма становится задней или внутренней частью утолщенного края плиты. Внутренняя форма необязательна, мы решили не использовать ее в приведенном выше проекте. Существует несколько различных версий Mono Slab EZ Form, стандартная форма размером 16 x 16 дюймов используется для мест с более умеренной температурой. Другая версия называется Arctic Form и имеет размеры 18 x 30 дюймов. Мы использовали эту версию для наших сборок для очень холодного климата. Существует также коммерческая форма размером 24 x 24 дюйма.

Дизайн другой компании WarmFörm основан в Европе, хотя формы производятся в США. Еще одна форма с изоляцией из пенополистирола; этот продукт больше похож на утепленную плиту-плот, чем на мелкозаглубленный фундамент с защитой от мороза. Вы можете прочитать больше об этом типе мелкозаглубленного фундамента с защитой от мороза в статье Скотта Гибсона о Fine HomeBuilding. Сборные пенопластовые опалубки для плитного фундамента – Мелкое жилищное строительство

Другие соображения

При использовании систем FPSF может возникнуть несколько проблем проектирования. Во-первых, негде укрыться в непогоду. Я был в нескольких домах, где домовладелец построил бетонное укрытие либо внутри дома, либо в пристроенном гараже для защиты от непогоды.

Системы отопления и охлаждения также могут быть более сложными. На моем рынке в домах FPSF используется в основном система водяного отопления в полах. Эти системы очень популярны, но весной и осенью могут возникнуть некоторые проблемы, когда ночные температуры достаточно низкие, чтобы обеспечить отопление, а дневные температуры теплые. Плитное отопление, как правило, очень медленно реагирует на изменения температуры, в это время года часто бывает перегрев жилых помещений. То, что я проектировал в плитах на проектах класса, в которых я участвую, представляет собой комбинацию мини-сплит-систем с водяным подогревом и воздушным тепловым насосом. Охлаждение в летнее время и обогрев весной/осенью обеспечиваются системой теплового насоса, а отопление в зимнее время обеспечивается электрическими или газовыми котлами, питающими излучающие трубы в полу.

Существуют также некоторые ограничения для напольных покрытий. Деревянные полы, прибитые гвоздями, не вариант. Я вижу, что все чаще используются клеевые изделия из дерева, и, конечно, плитка, винил и ковер являются обычным выбором. Имейте в виду, что для использования ковра на полу с подогревом потребуется специальная ковровая подкладка.

Мелкозаглубленный фундамент с защитой от мороза в последнее десятилетие был моим любимым плитным фундаментом. Хотя с системой есть несколько проблем, при правильной сборке я еще не видел ни одной ошибки. Худшее, что я видел, — случайные трещины в бетоне. Самым большим преимуществом является снижение стоимости по сравнению с другими системами фундамента. Доступность в новом строительстве за последние пару лет была проблемой, экономия средств при предоставлении надежного конечного продукта может сделать эту систему хорошим выбором. Отличный ресурс для получения дополнительной информации о системах FPSF можно найти в пересмотренном Руководстве строителя по мелководным фундаментам с защитой от мороза (homeinnovation.
