Лестница является неотъемлемой частью загородного дома, с ее помощью удачно решается проблема увеличения количества этажей и комнат в здании. Данная конструкция должна быть не только привлекательной и подходить к интерьеру помещения, но и отвечать основным требованиями безопасности и прочностным характеристикам.

На сегодняшний день самыми популярными остаются монолитные лестницы, которые отличаются высокой надежностью и разнообразием форм и размеров. В этой статье мы рассмотрим особенности данного типа конструкций, а также процесс армирования как один из основных этапов возведения монолитной лестницы.

Преимущества монолитных лестниц

Несмотря на популярность деревянных и железных лестничных конструкций, чаще всего в частных коттеджах можно встретить именно монолитные каркасы. Это обусловлено большим количеством достоинств данного типа изделий по сравнению с процессом изготовления и последующим использованием лестниц из дерева или металла.

Специалисты выделяют следующие преимущества монолитных лестниц:

  • долгий срок службы и высокая прочность изделия позволяют экономить на ремонтных работах и специальном обслуживании;
  • за счет своей уникальной структуры и правильно подобранных материалов монолитные каркасы хорошо переносят высокую влажность воздуха, жару и экстремально низкие температуры;
  • это пожаробезопасные изделия, что особенно важно с учетом возросшей роли электричества и бытовых приборов в нашей жизни;
  • монолитный каркас может использоваться в качестве основания для лестниц самых разных форм и размеров, в зависимости от дизайнерской задумки.

Еще одним несомненным преимуществом монолитных лестничных пролетов является то, что такого рода изделия в принципе не могут скрипеть. Также радует наличие подлестничного пространства, которое можно использовать для хранения вещей или для других бытовых нужд.

Главное достоинство таких лестниц – это широкая сфера применения (как на улице, так и в доме). Разнообразие форм и размеров позволяет внедрить их в любой интерьер помещения.

Стоит отметить, что в большинстве случаев такие параметры, как высота, длина и ширина ступеней, определяются заказчиком в индивидуальном порядке. При самостоятельном же изготовлении лестницы оптимальным вариантом считается ширина в 30 см и высота ступенек 17 см. Если в вашем доме есть маленькие дети или пожилые люди, то к проектированию конструкции и определению размеров составных частей необходимо подойти с особой ответственностью.

Виды

Монолитные лестницы из бетона могут быть разных форм и размеров, однако самыми распространенными является прямые одномаршевые. При возведении такого рода конструкции учитываются нормы СНИП, благодаря чему они могут использоваться в помещениях с повышенными требованиями безопасности (медицинские учреждения, школы, офисы и жилые постройки).

Тип лестничного перехода зависит от двух критериев: способ формирования и место размещение в пространстве. По способу изготовления выделяют два вида лестниц – винтовые и маршевые. В зависимости от типа установки (места размещения) монолитная бетонная лестница может быть располагаться как внутри помещения, так и снаружи. Далее мы разберем каждый из этих видов более подробно.

По способу изготовления

В зависимости от технологии производства монолитных лестниц из бетона, они могут быть либо маршевыми, либо винтовыми. Каждый из видов имеет свои особенности эксплуатации. Так, лестницы с поворотом в 90 и 180 градусов (Г-образные и П-образные соответственно) позволяют экономить свободное пространство помещения. Именно поэтому такого рода конструкции часто используют в небольших домах или двухэтажных квартирах.

В последнее время в жилом строительстве все чаще используются поворотные лестницы. Такая конструкция способная украсить любое многоуровневое помещение, а также обеспечивает плавный подъем на второй этаж. В таком случае поворот достигается посредством изготовления забежных ступеней (по сравнению с обычными, внутренняя сторона у них уже, чем наружная).

Винтовые

Такая модель лестничного пролета может использоваться как внутри, так и снаружи помещения. Отличительной чертой конструкции является ее компактность и необычный внешний вид. Однако недостатком можно считать сложность возведения и армирования бетонной лестницы данного типа. В большинстве случаев винтовую лестницу устанавливают с опорой на ближайшую стену или вдали от нее.

Трудности в реализации подобной конструкции связаны с необходимостью формирования фигурной опалубки с плавными контурами и плоскостями, но с гнутыми поверхностями.

Маршевые

Такой вариант монолитной лестницы является классическим. Маршевые лестничные пролеты наиболее удобные и безопасные в эксплуатации. Они проще в изготовлении, но занимают куда больше места, чем винтовые модели.

Этот вид межэтажных переходов подразделяется на одномаршевые прямые, двухмаршевые угловые с площадкой и поворотные конструкции с забежными ступенями.

Для самостоятельного изготовления лучше всего подходят конструкции, упертые в боковые стены (строительство производится с использованием опалубки и арматуры, которые крепятся к основанию стены). Может использоваться и перекрытие второго этажа, однако такой способ требует дополнительных опор при установке опалубки. Если же вы планируете создание двухмаршевого лестничного перехода, то разумнее всего будет крепить ступени (сочлененные под выбранным углом с площадкой) с опорой на стену.

По типу установки

Монолитный каркас – это одни из самых прочных и надежных конструктивных элементов. При правильном изготовлении он соответствует всем требованиям безопасности и отличается непревзойденными техническими и эксплуатационными характеристиками. Существует несколько типов конструкций, однако самыми распространенными являются бетонные модели. В зависимости от типа установки (места монтажа) они подразделяются на внутренние и наружные.

Наружные

Возможность установки наружных маршевых лестниц существует только при наличии высокого фундамента постройки. В большинстве случаев этот конструктивный элемент используется для перехода на второй этаж или мансарду. Если речь идет о винтовых лестницах, то тут стоит отметить особый способ монтажа конструкции – с опорой на фасад либо только на верхнее перекрытие.

Внутренние

Особенность подобных конструкций, устанавливаемых внутри помещений, это возможность перераспределения нагрузки с фундамента здания на стены. При недостатке свободного пространства рекомендуем обратить внимание на угловые спиральные лестницы. Они смотрятся стильно и отвечают всем стандартам безопасности.

Какой бы вариант вы ни выбрали (наружная или внутренняя, винтовая или маршевая), вам непременно понадобится армирование монолитной лестницы.

Армирование лестниц из бетона

Армирование – это один из основных этапов строительства лестницы из железобетона. Именно этот тип работ позволяет добиться максимальной прочности конструкции за счет равномерного распределения бетона. Ниже на фото ниже представлен пример армирования лестничного марша.

Армировать бетонную лестницу нужно вне зависимости от выбранной модели. Отличительной чертой этого процесса является то, что каждая ступенька и иные элементы конструкции обладают четко установленными параметрами. Расчеты необходимо делать, основываясь на полученных данных.

Выделяют три стадии армирования:

1. Монтаж опалубки.

2. Монтаж арматурной сетки.

3. Приготовление и заливка бетонной смеси.

Отметим также, что при установки металлического навеса на крыльце, вам может понадобиться дополнительно заложить специальные пластины до заливки бетона. Пластины изготавливаются из металлических листов, а для сцепления их с бетоном применяют арматуру 10-15 см («усы» привариваются к основанию).

Основные правила

Лестничная конструкция в течение длительной эксплуатации подвергается серьезным механическим нагрузкам и негативному влияние факторов окружающей среды. Монолитные сооружения помимо своего веса испытывают нагрузки и это массы людей, которые пользуются лестницей для перехода с одного этажа на другой. Все это приводит к растягиванию нижних слоев материала, а также к ускоренному сжатия верхнего слоя. Подобные деформации становятся причиной разрушения.

Чтобы избежать проблем в будущем, следует армировать лестницу согласно установленным правилам:

  • Работы начинаются после выставления опалубки, для этого используется арматура диаметром 10 мм. Ее разрезают в соответствии с параметрами лестничного марша и связывают в своеобразную сетку.
  • Поверх основной арматурной сетки делается вторая. Расстояние между ними должно быть в пределах 12 см, в этом случае обязательно делается крепеж к несущей стене
  • Защитный слой арматурного каркаса должен быть не менее 25 мм от края бетона, а оптимальный шаг сетки равняется 100 на 100 мм.
  • Конструкция должна быть сформирована таким образом, чтобы сетка не лежала на основании, пространство под ней (около 3 см) можно заполнить специальными пластмассовыми подставками или кирпичами для прочности.
  • Также обязательным условием является наличие выпусков (длина до 4 см) при связке, которые должны идти от пола или плиты перекрытия.

Подготовка материалов и инструментов

Как и в большинстве строительных работ, первый этап – самый сложный. Формирование опалубки требует особых знаний и навыков, а также внимательности со стороны мастера. Однако этот процесс имеет решающее значение, ведь правильно армированные конструкции обладают высокой технической жесткостью и долговечностью.

Для армирования лестницы необходим стандартный набор материалов и приспособлений. В первую очередь вам понадобятся:

  1. фиксаторы из прочной пластмассы.
  2. арматура соответствующего сечения.
  3. обычные кусачки.
  4. вязальная проволока.
  5. четырехмиллиметровая сетка.
Необходимые материалы

После того как вы приобретете все необходимые материалы и инструменты, следует составить подробный чертеж армирования. Также не забудьте, что для работ могут понабиться сварочный аппарат и электрический шуруповерт. На этапе проектирования необходимо определить максимально возможное расстояние между составными частями арматуры, так как металлические прутья должны устанавливаться четко по плану.

Монтаж опалубки

На первом этапе возведения любого строительного объекта производится монтаж опалубки. Многие начинающие строители несерьезно подходят к этому этапу работ, однако именно от него зависит, насколько быстро и легко вам удастся собрать каркас будущего изделия. Установка опалубка при армировании железобетонной лестницы осуществляется с использованием досок, фанерных листов, а также деревянных брусков для опор. В качестве защитного слоя опалубку накрывают полиэтиленом или рубероидом.

Для крепления отдельных элементов можно воспользоваться обычными саморезами или шурупами (это позволит быстро разобрать конструкцию при необходимости).

Соединение прутьев между собой производится двумя способами: вязальной проволокой или посредством точечной сварки. Для большого объема работ лучше всего подойдут второй вариант, однако применение сварочного оборудования требует специальных навыков.

Если вы решили воспользоваться вязальной проволокой, то для вязки вам понадобятся отожженные стальные проволочные изделия диаметром 1 мм.

Подготовка арматурного каркаса

Под арматурным каркасом специалисты понимают особый тип конструкции, состоящей из соединительных стержней (они могут производиться как по базовым чертежам, так и на строительной площадке в опалубке).  Существу два основных вида арматурных сеток – плоские и объемные. Также такой каркас может подразделяться на модели, при создании которых использовался принцип сварки и конструкции с применением вязки проволокой.

Пример объемной арматурной сетки с вязкой

Повсеместное использование арматурного каркаса вовсе неудивительно, поскольку в результате данной процедуры значительно увеличивается прочность, надежность, гибкость и устойчивость будущей конструкции.

Говоря о подготовке арматурного каркаса, стоит перечислить основные способы вязки проволочных узлов, среди них выделяют:

  • крестовую;
  • двухрядную;
  • углового типа;
  • формирование метрового узла.

Есть один метод, как упростить вязку – для этого следует установить шуруповерт на крюк, либо провести эти работы с помощью обычных кусачек. Принцип армирования лестниц предполагает скрепление двух прутиков между собой, их совмещают внахлест.

Обратите внимание, что длина такого соединения высчитывается произведением сечения арматуры на 50. После чего все элементы связываются друг с другом в трех местах при помощи стальной проволоки.

Выбор профиля и установка каркаса

При армировании лестницы необходимо использовать каркас из стержней модификации А-400 или А-500, сечения которого находится в пределах от 1 до 4 см. Отличной альтернативой этого элемента станет евроарматура, ее особенностью является наличие поперечных ребер с двух сторон. Это позволяет повысить прочность конструкции, что особенно важно при многократных нагрузках.

Применение профиля с ребрами далеко не лучший вариант в данном случае, так как он имеет незначительную степень сцепления с бетонным раствором (заменой может служить четырехсторонние европрутки).

На видео: изготовление каркаса монолитной лестницы.

Схемы армирования

Самым распространенным вариантом армирования лестницы является расположение каркаса снизу и сверху. Перед этим сетка изготавливается из отдельных элементов путем связывания или сваривания (иногда используются специальные фиксаторы, что позволяет установить определенную дистанцию). Нижняя и верхняя сетки соединяются между собой крючками, их можно приобрести в любом строительном магазине.

Непосредственно установка элементов осуществляется на продольных стержнях в шахматном порядке (для равномерного распределения бетонной смеси).

Применение такого способа позволяет добиться правильной установки каркаса в монолите будущего железобетонного изделия. Большинство опытных строителей сходятся во мнении, что промежуток между верхней и нижней частью конструкции в идеальном варианте должен равняться 3 см. Стоит также отметить правильный порядок работ — армирование лучше начинать снизу, так как большая часть нагрузки направлена сверху.

Выбор схемы армирования

Как мы уже говорили, армирование лестниц проводится при помощи стержневой арматуры, особенно это характерно для простых по форме конструкций. Для повышения прочности некоторые мастера закладывают арматурный каркас в опалубку в виде специальных швеллеров, расположенных по бокам. Также для этого могут использоваться балки или уголки (для дополнительной защиты ступеней от механического воздействия).

Таким образом, начинающий мастер может по своему желанию подобрать схему армирования, которая будет достаточно простой в реализации и в тоже время не нарушит целостность спланированной композиции. Стоит отметить, что оптимальное расстояние между поперечной арматурой составляет 35-40 см.

При армировании же ступеней необходимо заранее определить эти параметры с помощью специальной формулы. Приведем приблизительный расчет: длина – 2 м, минимальная высота плиты лестницы – 10 см, максимальное расстояние между прутками – 19 см, то диаметр арматуры должен равняться 1 см.

Если вы только собираетесь возводить лестницу из бетона в загородном доме, то можете воспользоваться приведенными параметрами (если площадь помещения это позволяет).

Основные узлы армирования

Армирование лестницы можно выполнить своими руками, но нужно обратить особое внимание на обустройство основных узлов (которые будут приведены ниже). Простой пример: монолитную площадку следует армировать как сверху, так и снизу, а верхнюю арматуры нужно расположить так, чтобы она частично продолжалась в лестнице. Верхняя часть каркаса подбирается аналогично нижнему армированию.

При работе с двухмаршевой лестницей особенно важно надежно закрепить площадки, они крепятся к стене с помощью одного из узлов – железобетонного венца размером 20 на 20 см. Своими руками можно выполнить и основное крепление площадки, в интернете представлено большое количество видео материалов о способах надстройки опор из кирпича. Чтобы увеличить жесткость лестничной конструкции, площадки должны быть установлены в арматурном каркасе нижней и верхней арматурой.

Расчет арматуры

Если вы планируете самостоятельное возведение лестницы, то вам непременно понадобится тщательный расчет армирования данного типа конструкции. Для вычисления количества прутков продольной арматуры используется следующий метод: длина лестницы делится на шаг обрешетки, после чего полученное значение умножается на длину продольных прутков. Этот способ применяется и при работе с поперечными связями. А так как арматурный каркас состоит из двух рядом прутьев, то результат вычислений нужно умножить в два раза.

Лестница представляет собой сложную архитектурную конструкцию, основной задачей которой является безопасный переход с одного этажа на другой. Именно поэтому такое изделие должно быть в первую очередь прочным. Все чаще в жилых постройках можно встретить железные или деревянные конструкции, однако вытеснить монолитные им вряд ли удастся, так как последние отличаются высокой надежностью и долгим сроком эксплуатации.

Рекомендации специалистов (1 видео)

Бетонные лестницы в интерьере (38 фото)

основные требования и технология монтажа

Монолитная лестница на чертежах ведущих компаний и индивидуальных строителей представляется в виде прямой, маршевой и винтовой конструкции для внутреннего и внешнего размещения. Возведение производится на этапе постройки здания и является составным элементом всего сооружения. Она связана с основанием и плитами перекрытия, усиливая прочностные характеристики строения.

Схема бетонной лестничной установки

Основные требования

Содержание

  • 1 Основные требования
  • 2 Армирование прямой лестницы
  • 3 Принципы монтажа
  • 4 Возведение ступеней
  • 5 Винтовые лестницы
  • 6 Выбор чертежа сборных ж/б лестниц

Для того, чтобы правильно произвести расчеты, по которым будет возводиться для ж/б лестница монолитная железобетонная, чертежи изделий создают с учетом рекомендуемых параметров:

  • Угол наклона 25 – 35 гр.
  • Высота ступенек от 15 до 18 см.
  • Длина ступенем от 28 до 30 см.
  • Ширина конструкций – 1 м.
  • Промежуток между ступенями и потолком 2 м;
  • Ширина ступенек 30 см.ъ
  • Монолитная лестница на чертежи dwg имеет массу не более 2 т.
  • Высота поручней варьирует в пределах 90 – 100 см.
  • Расстояние между стойками перил 15 см.
  • При отделке мрамором, создается специальное покрытие из резины или ковролина.
  • Установка деревянных накладок производится с использованием подложки из фанеры.

Стандартная лестничная установка из бетона

Армирование прямой лестницы

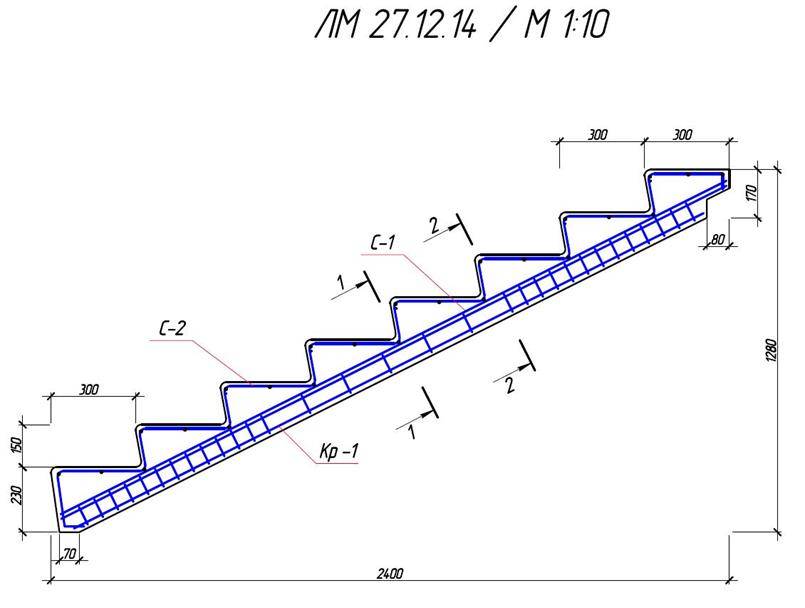

Чертеж узла монолитной железобетонной лестницы представлен двумя вариантами:

  • Оголением арматуры плиты, вязанием лестницы с приваривание нижних стержней лестничной конструкции к верхним пруткам плиты.
  • Варится 2 швеллера по длине лестничной конструкции к швеллеру в перекрытии. Последний надевается на плиту, крепится на замкнутых заваренных прутках.
  • Армирование монолитной лестницы по чертежам dwg производится между двумя швеллерами лестничной установки. К полкам приваривается нижняя рабочая арматура плиты.

Стандартное лестничное сооружение из бетона

Исходя от назначения и уровня нагрузки, можно применять бетон разных марок:

  • Внешнего применения – конструктивный и увесистый материал.
  • Внутреннего использования – пористый, легкий заполнитель

Принципы монтажа

При составлении схемы должны быть указаны промежутки между прутками и порядок их укладки.

Армирование монолитной лестницы по чертежам производится согласно схеме, обеспечивая надежное соединение отдельных элементов между собой. Этому способствует выбор технологии:

  1. Сварка;
  2. Вязка.

Типовая лестничная конструкция из бетона

Первый вариант обеспечивает оперативность процесса. Второй тип соединений обеспечивается пуском крючка, зафиксированного в шуруповёрте. Если такая возможность исключена, можно воспользоваться пластиковыми хомутами.

Внимание! Разбираясь по вопросу, как армируются лестницы ж б монолитные по чертежам, важно контролировать промежуток между металлическими изделиями и опалубкой – 3 см.

Облегчить соблюдение данного требования можно пластиковыми фиксаторами, образующими форму стула.

Дополнительные детали подкладывают под стержни на участках состыковки (с помощью сварки, проволоки). При этом исключены перекосы и неровности сетки.

Схематическое отображение лестничной конструкции из бетона

Чертежи монолитных винтовых лестниц отображают соединение силовой арматуры с применением отдельных кусков. Оно производится с нахлёстом стержней. После того, как будет сооружен базовый каркас, можно крепить сетку.

Создание бетонной установки производится в несколько шагов:

  1. Создание опалубки.
  2. Установка каркаса из арматуры.
  3. Заполнение бетонной смесью.

Возведение ступеней

Исходя из воздействия силы тяжести, наблюдаются следующие процессы:

  • Растяжение внизу конструкции.
  • Сжатие в верхней части сооружения.

Одномаршевые лестницы возводятся с армированием нижней части сооружения.

Для этого предусмотрено размещение сетки вверху конструкции (параметры ячеек – 10х10х0,5 см). Данная конструкция обеспечивает защиту поверхности от механического воздействия. Показатели жёсткости остаются неизменными. Двухмаршевые установки сооружаются с размещением каркаса в верхнем или нижнем положении.

Ступени из бетона для внутреннего размещения

Винтовые лестницы

Специфика установки заключается в возведении криволинейной опалубки, для которой необходимо большое число щитов и опор. При подготовке арматуры применяются разные прутки:

  • Ø14 мм А 400 С;
  • Ø8 мм А 400 С;
  • Проволока Ø4 мм Вр-I.

Ступеньки и площадки укрепляются двойной сеткой.

Для марша применяется арматура Ø14 мм А 400 С.

Размер ячеек 15 см.

Поперечное армирование производится посредством проволоки Ø8 мм А 400 С. Площадка сооружается с арматурой Ø14 мм, шаг 20 см.

Разнесение двух сеток производится специальным фиксатором, который создается из арматуры Ø8 мм А 400 С. Высота сооружения 10 см.

Монолитные ступени внутренней установки

Связка сеток осуществляется крючками (12 см). Их монтаж осуществляется в шахматном порядке на продольной арматуре. Размещение производится через один стержень. Процесс начинается снизу вверх. При подготовке проекта могут возникнуть ошибки:

  • Установка сооружения в проеме 150х150 см.
  • Обустройство узких сооружений для полных и очень высоких пользователей.
  • Мелкоэлементное сооружение косоурах.
  • Крупноэлементное устройство из отдельных площадок и маршей.
  • Крупнопанельный тип установки из марша и двух полуплощадок.
  • Монолитные марши и площадки в монолитном объёмном блоке клетки.

Выбор чертежа сборных ж/б лестниц

Ж/б конструкции из мелкоразмерных деталей собираются из сборных элементов:

  1. Балок под площадку и косоуры.
  2. плит площадок.
  3. косоуров и ступенек.

Монолитные ступени для дома

Несущими горизонтальными деталями служат балки под площадки и косоуры, наклонные элементы для укладки плит площадок и ступенек. Ступеньки различают с гладкими или накладными плитами/проступями.

Крупноэлементные сооружения собирают из площадок и маршей. Упор площадок производится на стены помещений посредством выступов или всей гранью на консольном выступе в стене, металлическом столе, приваренном к закладным элементам, размещенным в теле стены.

Исходя от формы и конструктивных исполнений, различают разные типы маршей: П-, Н- и Т-образные в поперечном сечении. Кроме этого различают сплошные без фризовых ступенек изделия.

Крупноразмерные площадки характеризуются разным исполнением:

  1. С размещением рёбер по контуру плит.
  2. С рёбрами, размещенными по обе стороны.
  3. С одним ребром, имеющимся по сторону марша.

Монолитный лестничный марш

Крупнопанельные лестничные сооружения собираются из маршей, соединенных с полуплощадками. Поперечное сечение выполняется в сплошном или П-образном виде. Они изготавливаются из однотипных деталей Z-образного типа, образующих упор на стены клеток или на балки каркаса. Конструкцию разрезают на 2 равные продольные половинки, включающие один марша и две одинаковые полуплощадки – верхнюю и нижнюю.

Детали армирования бетонной лестницы — Решите свой дом

Мы увидим детали армирования бетонной лестницы, а также армирование стержней для бетонных лестниц с упором. Давайте посмотрим…

Примеры проектирования железобетонных лестниц

Основные типы железобетонных лестниц

Давайте посмотрим, какие основные ТИПЫ ЛЕСТНИЦ  из железобетона, то есть лестницы, которые строятся чаще всего.

  • Прямая железобетонная лестница.
  • Лестница железобетонная с двумя П-образными секциями, с прямой площадкой.
  • Лестница с 3 железобетонными ветвями, П-образная, с 2 площадками.
  • Лестница с 2 железобетонными ветвями, Г-образная, с 1 промежуточной площадкой.
Прямая железобетонная лестница  . Лестница железобетонная с двумя П-образными секциями, с упором. Лестница с 3 железобетонными ветвями, П-образная, с 2 площадками. Лестница с 2 железобетонными ветвями, Г-образная, с 1 промежуточной площадкой.

Армирование бетонных лестниц

Конструктивное проектирование железобетонных лестниц PDF
Армирование бетонных лестниц с площадкой 9000 9 Архитектурный план лестницы с упором в PDF . Вид сверху на трибуны с бетонной конструкцией с упором.

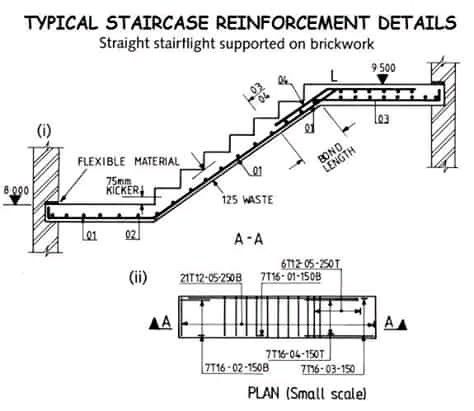

Детали усиления лестницы с площадкой

Раздел 1 с расчетом конструкции железобетонной лестницы PDF

Раздел первого марша .

Арматурная сталь должна быть рифленой или ребристой (сталь марки Г-42). Смесь для бетона должна обеспечивать прочность на сжатие 25,0 МПа (R’bk=250 кг/см²) через 28 дней.

Максимальный размер крупного заполнителя не должен превышать 20 мм. Водоцементное отношение будет около 0,55.

Важно соблюдать расположение и положение каждого арматурного стержня.

Аналогично, толщина арматурного покрытия всегда должна быть 30 мм для элементов на земле и 50 мм для подземных.

Литье или заливка бетона должны быть монолитными, чтобы получить наилучшие результаты.

Секция 2 деталей усиления лестницы с площадкой

Секция второго марша . Это может быть построенная бетонная лестница, которую представляют эти стальные рамы.

Но на самом деле лестница, которую нужно построить, находится внутри этого  ПРОЕКТ ДОМА .

Изометрический вид арматуры железобетонной лестничной штанги с упором для внутренней отделки дома. Стальные бетонные лестницы с площадкой .

Важно отметить, что во всех случаях рекомендуется длина соединения и анкеровки стальной арматуры, как минимум, от 500 до 600 мм.

Архитектурный разрез железобетонной лестницы с упором для интерьеров.

Когда вы уже определились со всей конструкцией бетонной лестницы, вы можете сразу же использовать этот КАЛЬКУЛЯТОР СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ , чтобы узнать объем бетона, который требуется для вашей лестницы, включая такие материалы, как цемент, песок и гравий.

Односекционная железобетонная лестница

Нажмите на изображение, чтобы увидеть сборку прямой лестницы.

Детали усиления L-образной лестницы

План размещения Г-образной лестницы . Архитектурный разрез Г-образной лестницы с площадкой. Изометрический вид .

Армирование стержней для бетонных лестниц L с площадкой

Детали армирования лестниц поперечное сечение, первый марш. Увеличенный вид поперечного сечения первой секции .

Арматурная сталь должна быть рифленой или ребристой (сталь марки Г-42). ТИП БЕТОНА  должен гарантировать прочность на сжатие 25,0 МПа (R’bk=250 кг/см²) через 28 дней.

Максимальный размер крупного заполнителя не должен превышать 20 мм. Водоцементное отношение будет около 0,55.

Важно соблюдать расположение и положение каждого арматурного стержня.

Аналогичным образом, защитный слой арматуры всегда должен быть 30 мм для элементов на земле и 50 мм для подземных.

Литье или заливка бетона должны быть монолитными, чтобы получить наилучшие результаты.

Изометрия детали усиления Г-образной лестницы. Сечение второго марша. Увеличенный вид сечения второго марша .

При расчете конструктивной арматуры верхнего ограждения (нижний уровень +2,25) и плиты коридора (верхний уровень плиты +2,75) необходимо учитывать особые условия опирания окружающих конструктивных элементов.

Чтобы увидеть прямой железобетон ПЛАН ЛЕСТНИЦЫ , вы можете перейти по этой ссылке.

Как рассчитать ступени бетонной лестницы?

Для расчета количества ступеней берется высота и делится на значение, установленное для подступенка. Для этого лучше использовать ТЕОРЕМУ БЛОНДЕЛЯ .

Как читать Схемы устройства железобетонной лестницы?

Любое строительство должно начинаться с чтения планов, чтобы знать, что работа делается хорошо.

В планах железобетонных лестниц, увиденных ранее, появляется следующая информация:

  • Планиметрические и альтиметрические высоты. Контурные размеры конструкции обычно указаны в миллиметрах, что позволяет добиться большей точности. В то время как отметки, например, NPT (уровень готового пола), обычно отображаются в метрах.
  • Место начала и где оно заканчивается.
  • Планы с видами в плане, разрезами и подробными деталями.
  • Тип площадок, которые обычно представляют собой прямые бетонные плиты.
  • Лестничная клетка, если она имеет стены по периметру.

Советы по строительству лестниц:

  • Необходимо соблюдать осторожность при интерпретации планов строительства лестницы.
  • Все контрступени и подступенки будут иметь одинаковые размеры.
  • Важно, чтобы лестница была квадратной, гарантируя безопасность и комфорт.
  • Заливка бетона должна производиться монолитным способом.

Плита для лестницы: Как сделать плиту для ступеней и контрпассажей?

Что такое ковка лестницы?

Это облицовка ступеней и контрступеней этой конструкции. Эта процедура выполняется с помощью раствора, состоящего из крупного/мелкого песка, цемента и воды, с использованием техники затирки и растирания.

Как делается Ковка Ступеней и Контршагов?

Начните с травления боковых сторон травильным раствором. Начните со второго раздела, а затем с первого раздела. Вы должны следовать измерениям, указанным на планах.

Правила размещены в шагах и контршагах в зависимости от размера штрихов, выравниваются для шага и контршага. Шпон, который впоследствии будет иметь лестница, также следует учитывать при выравнивании.

Ошибки, которых следует избегать при ковке ступеней и переходов

  • Не делайте ошибку, используя для ковки только мелкий песок. Идеальным является использование 50% мелкого песка и 50% крупнозернистого песка. Это важно, потому что это транзитное сооружение, поэтому оно должно быть удобным и безопасным как на подъеме, так и на спуске.
  • Не забывайте, что первая верхняя перекладина, та, что доходит до второго уровня, имеет меньшую высоту, чем площадка перекладин. Это потому, что верхний этаж еще не закончен.

Выполняя шаги и контршаги, вы должны контролировать горизонтальность и вертикальность.

Как избежать ошибок при изготовлении плиты и переходов лестницы?

Прежде чем закончить, я оставляю вам эти советы, чтобы с вами не случилось ошибок, подобных тем, о которых я вам рассказал:

  • Общий уровень работы на лестнице всегда бежит. Это сделает его эстетичным, а также удобным при подъеме и спуске.
  • Сделать компоновку стоек так, чтобы поковка ступеней и контрступеней была правильной.
  • Так же необходимо очистить все ступени лестницы перед началом ковки, это важно чтобы участок не лопнул и не оказался зажатым в дальнейшем.
  • Всегда проверяйте вертикальность (отвес), перпендикулярность, выравнивание и размеры стоек.
  • Всегда учитывайте сантиметры верхнего этажа на первом шаге верхней части.

Следуя этим советам, вы сможете получить лучший ДИЗАЙН ВНУТРЕННЕЙ ЛЕСТНИЦЫ .

обустройство и преимущества — Лестничная конструкция

Какой элемент интерьера считается одним из самых важных в загородных домах, коттеджах, особняках, а также квартирах с несколькими ярусами? Да, мы говорим о лестнице. Современный рынок услуг и разнообразие дизайнерских решений дают возможность создать абсолютно любую лестничную конструкцию в необходимом стиле. Главное, правильно подобрать материал, из которого она будет изготовлена. С точки зрения долговечности, надежности, а также продолжительности эксплуатации первое место удобно занимают монолитные лестницы из бетона, оставляя позади все остальные материалы.

Несмотря на то, что раньше монолитная бетонная конструкция не могла похвастаться особым спросом, в последние годы ситуация существенно изменилась: материал набирает популярность во многом благодаря своим безупречным техническим и эксплуатационным характеристикам.

Этот пролет прекрасно будет сочетаться с интерьером любой стилистической направленности, главное обратить внимание на отделку. По сравнению с изделиями из дерева и металла, лестница из монолитного бетона имеет широкий спектр преимуществ.

Содержание

Преимущества использования монолитных бетонных изделий

Сооружения имеют отличный внешний вид: достаточно обратить внимание на фото монолитных маршей из бетона, чтобы это заметить. Кроме того, они обладают огромным количеством других достоинств, серьезно выделяющих их среди аналогов:
• высокая степень прочности материала. Конструкция, выполненная из такого материала, как бетон, устойчива к износу и любым видам механических воздействий. На них не действует влажность, жара и мороз, а также резкие перепады температур. Благодаря своей надежности и долговечности средний срок эксплуатации таких изделий составляет более тридцати лет;
• Железобетонная лестница – универсальное изделие. Как уже было сказано выше, эта лестница станет отличным украшением любого интерьера, а также экстерьера вашего дома. Все благодаря разнообразию дизайнерских решений и разнообразию возможных отделочных материалов;

• Предметы интерьера из бетона максимально просты в эксплуатации. Этот продукт не требует периодического покрытия эмалью или полировки. Ухаживать за ними очень просто и легко – не нужно набираться опыта или использовать какие-то специальные навыки. Также нет необходимости использовать специализированные моющие средства;

• Немаловажной особенностью монолитной бетонной лестницы является цена.

Цена монолитной железобетонной лестницы достаточно низкая, особенно по сравнению с изделиями из других материалов, во многом это связано с простотой ее изготовления.

Лестница сборная цементная

Производство монолитной железобетонной лестницы: основные этапы строительства

Изготовление монолитной лестницы из бетона начинается с ее проектирования.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
