Армирование монолитной лестницы: основные правила

Монолитная лестница – это массивное и долговечное сооружение из бетона. Лестничный марш, выполненный из бетона, имеет такие же риски разрушения, как любая другая конструкция из бетона. Прочность бетонной конструкции обеспечивается предварительным созданием ее скелета из металлической арматуры.

Существуют 3 вида монолитных лестниц, отличающиеся друг от друга схемой их армирования:

• прямые одномаршевые лестницы без лестничной площадки;

Лестница одномаршевая

• прямые двухмаршевые лестницы с площадкой;

Лестница двухмаршевая

• спиральные монолитные лестницы.

Лестница спиральная

Особенности армирования одномаршевой монолитной лестницы без площадки

Содержание

• 1 Особенности армирования одномаршевой монолитной лестницы без площадки
• 2 Армирование двухмаршевой лестницы
• 3 Армирование нестандартных монолитных лестниц
• 4 Формирование армирующего скелета

Армирование монолитной лестницы, состоящей из одного только марша, будет самым простым. Основная нагрузка в такой конструкции будет в нижней ее части, поэтому армировать такую лестницу достаточно только по нижнему краю. Силовая арматура, расположенная вдоль лестничного марша, находится в 3-х см от нижней поверхности лестничной плиты.

Расчетная таблица

При длине лестничного марша 2м, расстояние между силовыми прутами составляет 19 см. При увеличении длины марша расстояние между прутками уменьшается, как показано в табл.1.

Поперечные прутки располагаются с шагом 20 см.

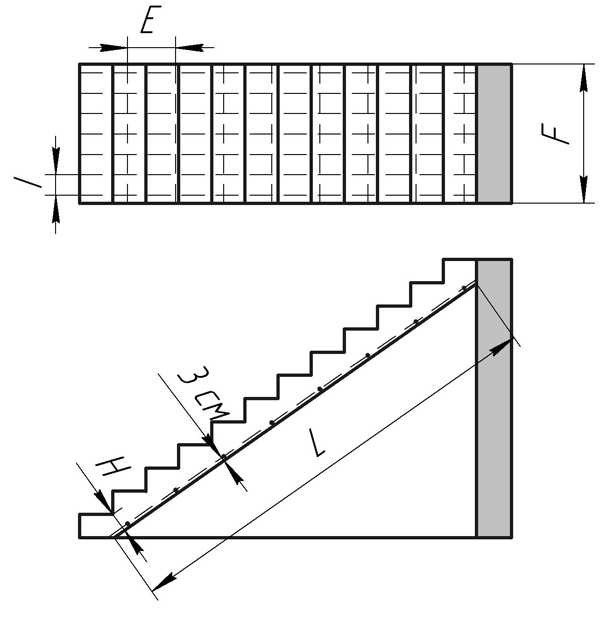

Обозначения

Армирование двухмаршевой лестницы

Армирование лестничного марша в этом случае переходит в армирование площадки. Так как силы растяжения будут действовать на верхнюю поверхность, она армируется как по нижнему, так и по верхнему краю. Верхняя арматура площадки продолжается в лестничной плите. Сам лестничный марш также имеет двойное армирование.

Для надежного удерживания площадки, на уровне ее расположения в стенах должны быть выполнены ниши глубиной 20см. При формировании арматурного скелета, прутки заводятся в эти ниши, в результате чего площадка после заливки бетона получится «вставленной» в стену. Такие усиленные торцы называют бетонными венцами.

«Вставка» армирования

Армирование нестандартных монолитных лестниц

Армирование винтовых монолитных лестниц – процесс трудоемкий и требует расчета прочности для каждого случая отдельно. Схема армирования в этом случае рассчитывается с применением специальных программ, созданных для проектирования железобетонных конструкций. Поэтому расчет схемы армирования в таком случае следует доверить профессионалу.

Важно! Для предотвращения крошения верхнего слоя ступеней не обязательно усиливать их тонкой армирующей сеткой. Для этого достаточно использовать качественный цемент для приготовления бетона.

Формирование армирующего скелета

Армирование начинается после сборки боковой опалубки лестницы. Сборка опалубки для ступеней проводится после укладки арматуры, которая должна располагаться в соответствии с составленной заранее схемой, образуя сетку с одинаковыми ячейками.

Для армирования бетона используют простую строительную арматуру разной толщины, которая выбирается в соответствии с таблицей соотношения длины пролета и размера самой арматуры. Чтобы металлические прутки сохраняли свое местоположение в толще конструкции после заливки бетона, их скрепляют между собой.

Для скрепления обычной строительной арматуры подойдет как сварка, так и связывание прутов между собой специальной вязальной проволокой. Из-за особой термической обработки такая проволока эластичная и не ломкая.

Для быстроты и удобства вязки используют крючок, вставленный в шуруповерт.

Важно! Сварка используется только при соединении прутков, выполненных из обыкновенной некаленой строительной арматуры. Если использовать каленую, то ее прочность в месте сварки уменьшается, из-за чего появятся слабые места в конструкции.

Необходимо соблюдать расстояние в 3см между прутками арматуры и поверхностью бетона. Для этих целей используют специальные фиксаторы, которые подкладывают под них в местах пересечения прутков.

Фиксаторы

Обычно армирующая конструкция не состоит только из цельных прутков. Состыковка прутьев арматуры также производится при помощи сварки или вязки. В случае сварки с одной стороны нахлест концов прутков друг на друга должен быть не меньше 12-ти диаметров соединяемой арматуры, а в случае связки – не менее 50-ти.

При скреплении арматурных сеток лестницы и площадки нужно использовать проволоку диаметром 6 мм.

Важно! Стыки силовой арматуры следует чередовать, не допуская совпадения стыков двух или более арматур в одном месте!

Бетонная лестница с грамотным армированием является долговечным сооружением, которое после стильной отделки придаст любому строению солидный и фундаментальный вид.
