Сборно-монолитные перекрытия, газобетонные перемычки и дугообразные блоки строительной ситемы ytong

 Сборно-монолитное перекрытие  Итонг  строительной системы YTONG, с применением газобетонного Т-образного теплоизоляционного  газобетонного блока Итонг и звукоизоляционного  газобетонного блока Итонг, предназначено для перекрытия гражданских и промышленных зданий, коттеджей, домов в малоэтажном строительстве.

Основными элементами сборно-монолитного перекрытия Итонг строительной системы  ytong  являются:

1-специальные Т-образные газобетонные блоки перекрытий YTONG Можайского завода газобетонных блоков и газобетонных перемычек с двумя  специальными боковыми пазами в нижней части блока, предназначенные для  опирания  на железобетонные балки.

2-Сборные  железобетонные балки с арматурой в виде части пространственных каркасов, нижняя часть которых имеет бетонный слой.  Длина балок подбирается индивидуально,  исходя из перекрываемых пролетов. В настоящее время выпускаются балки, для перекрытия пролетов  до 7,5 метров и под  разные нагрузки на перекрытия. Которые определяются расчетно.

Применение  сборно-монолитного  перекрытия  строительной системы YTONG (итонг) позволяет:

1-выполнить монтаж сборно-монолитного перекрытия не применяя тяжелой грузоподъемной техники. Используя только  средства малой механизации и физические возможности рабочего.

2-по завершению полного технологического цикла  монтажа сборно-монолитного перекрытия c применением газобетонного блока ytong, и железобетонных балок, перекрытие получает несущую способность сопоставимую с железобетонными плитами перекрытиями  типа ПК или ПБ

3-Данное сборно-монолитное перекрытие Итонг с использованием Т-образного теплоизоляционного газобетонных блоков  ytong достаточно мобильно, с ее помощью можно монтировать перекрытия  сложной формы с эркерами и любыми выступами, что позволяет воплотить в жизнь при строительстве домов с использованием газобетонных блоков Ytong, грас,  bonolit, практически любые планировочные решения, которые только захочет застройщик.

4-Сборно-монолитное перекрытие строительной системы ytong (итонг) обеспечивает высокие показатели по  звукоизоляции между этажами, а в чердачных перекрытиях упрощает решение задачи утепления чердачного перекрытия.

5-Практическое применение сборно-монолитное  перекрытие находит при реконструкции и ремонте существующих зданий. Замене деревянных перекрытий на сборно-монолитное перекрытие по строительной системе итонг (ytong)

Ниже в представленных таблицах, указаны характеристики cборных железобетонных балок строительной системы ytong и газобетонных блоков перекрытия ytong, а также сборных газосиликатных, газобетонных перемычек строительной системы ytong.Указанные характеристики позволят вам правильно сделать выбор на принятие решения по перекрытиям.

Представлены и дугообразные блоки для применения в малых архитектурных формах при составлении интерьера комнат дома построенного из газобетонных блоков, пеноблоков, газоблоков от производителей ytong, Bonolit,грас.

Т-образные блоки перекрытий Ytong

Балки перекрытий Ytong

 Минимальный срок поставки 2 недели с момента предоплаты.

Газобетонные перемычки Ytong

Газобетонные перемычки предназначены в коттеджном строительстве на перекрытие оконных и дверных проемов шириной до 2500мм. Опора на стены не может быть менее 250мм. В зависимости от толщины стены набор обшей ширины перемычки, производится перемычками шириной от 115мм до 175мм.

Внимание:

1-при монтаже газобетонных перемычек Итонг можайского завода газобетонных блоков и газобетонных перемычек, в торце перемычки нанесена  маркировочная стрелка, при монтаже газобетонной перемычки Ytong она должна быть направлена в верх.

2-данный тип газобетонных перемычек Итонг, преобретает несущую способность при наличии над газобетонной перемычкой не менее одного ряда качественно проклееных по швам газобетонных блоков Ytong или Грас клеем Ytong

Цена перемычек определяеется прайсом и уточняется ежеквартально

Применение Газобетонных перемычек Ytong  необходимо производить в строгом соответствии с проектом. При покупке газобетонных блоков ytong в нашей компании наши специалисты бесплатно рассчитают вам применяемые перемычки, подберут их по толщине вашей стены и порекомендуют применяемый узел по кладке стен, позволяющей получить несущую способность газобетонной перемычки.

Дугообразный блок Ytong.

Дугоообразный блок предназначен для оформления внутреннего интерьера. Цена дугообразных блоков  определяеется прайсом и уточняется ежеквартально

 Цены на указанные материалы требуют уточнения на момент принятия решения о их применении

Как сделать оконные перемычки железобетонные своими руками?

Как изготовить железобетонные перемычки собственными руками, чтобы выполнить необходимое усиление дверных и оконных проемов. Главная задача и назначение ЖБ перемычек заключается в восприятии нагрузки на собственную конструкцию всего веса стены, который расположен над оконным или дверным проемом. В частном строительстве при возведении небольших жилых домов перемычки могут отливаться из монолитного бетона или же быть сборными из заводских заготовок.

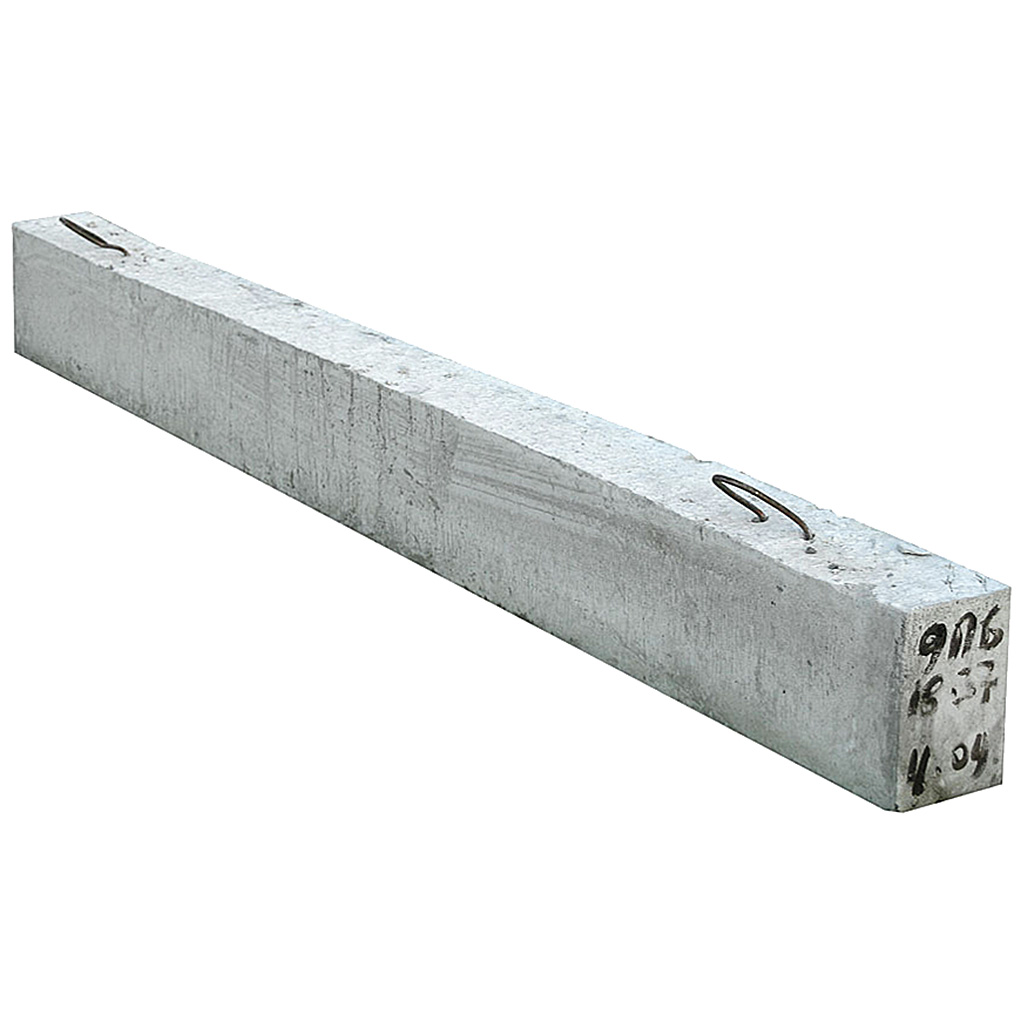

Особенности железобетонных перемычек ПБ

Благодаря комбинированию в своей структуре двух различных материалов ЖБИ перемычки обретают требующуюся несущую способность. Такими материалами в теле оконных перемычек выступают: металл и бетон. Задача бетона состоит в обеспечении конечному изделию прочности на сжатие и сопротивления жесткости. Сталь придает перемычке высокий уровень прочности на растяжение. Бетонный слой в железобетонных перемычках призван, также обеспечить защиту стальной арматуры от коррозии. Важно соблюдать требование касательно толщины монолитного бетона в общей конструкции перемычки ПБ.

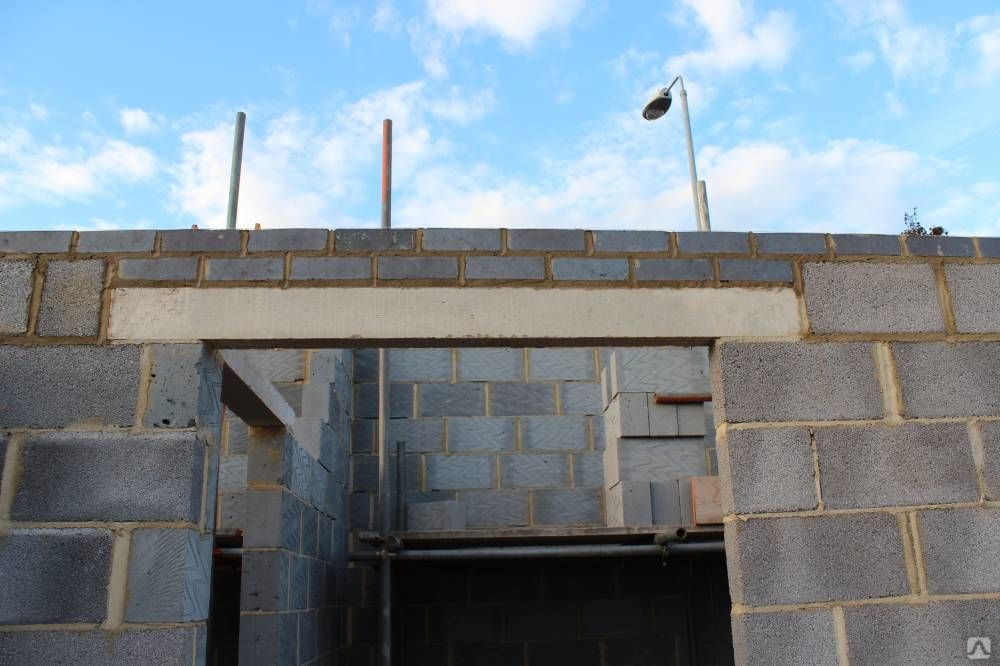

Железобетонные перемычки монолитные

Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

Преимущества железобетонных перемычек ПБ:

• Способность выдерживать высокие нагрузки
• Возможность перекрывать проемы большой длины
• Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
• Разнообразие готовых размеров и широкой номенклатуры изделий
• При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке могут привести к ее разрушению во время укладки бетона.

Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности,  и вы можете залить ЖБИ.  В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная  смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона летом избегают путем нанесения воды на поверхность бетона в первую неделю его твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 сутки.

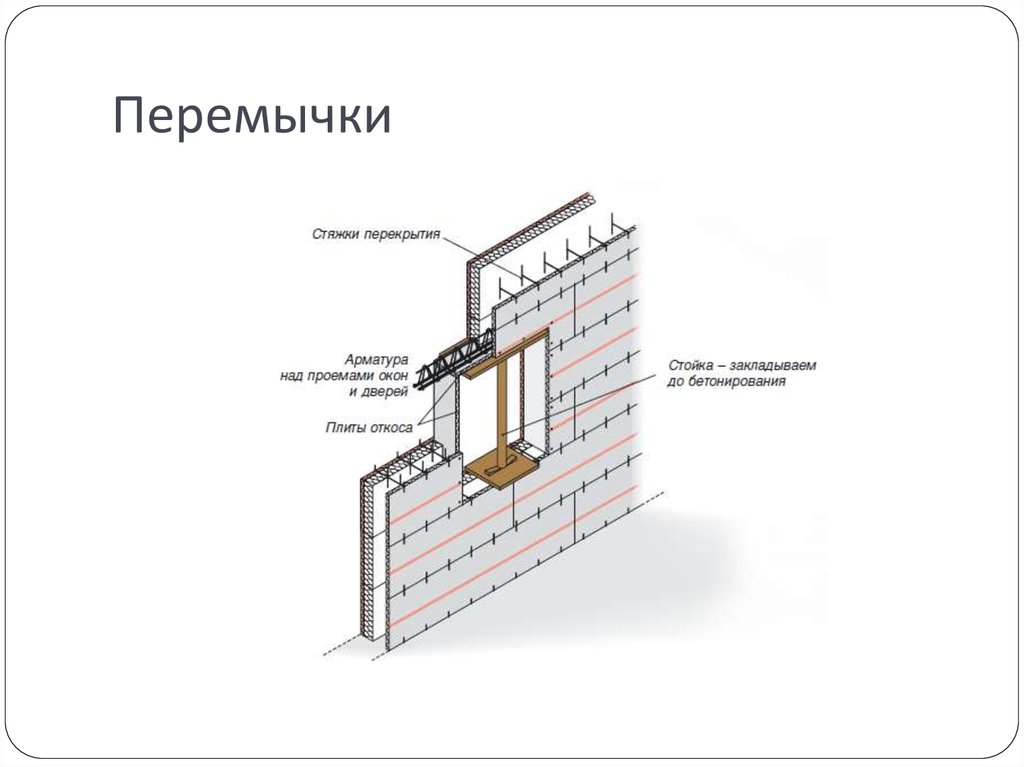

На рисунке 1 показаны перемычке и тип армирования перемычек.

ЖБИ перемычки заводского изготовления

Широкое распространение имеют ЖБИ, выполненные в заводских условиях, с применением пропарочных камер. Такие ЖБ перемычки могут быть в несъемной керамической опалубке или армированными монолитными.  Такой подход позволяет получить железобетонные изделия с нужной несущей способностью и сразу применяться для монтажа. Использование таких ЖБИ позволяет избегать задержек в строительных работах.

Железобетонные перемычки отличаются по своей форме, нагрузки и способа отделки поверхности. Проектировщики, проводя расчеты в строительстве, прибегают к таблицам нагрузок готовых перемычек. Готовые железобетонные перемычки интересны и застройщикам, поскольку это дает уверенность в их качестве и долголетии, хотя и может быть несколько дороже, чем варианты производства перемычек своими руками.

Большим спросом пользуются ЖБИ перемычки L-образного типа. Высота таких изделий составляет 19 и 22 см, ширина – 12 см, а толщина равна 6 см. Ширина проема под такие перемычки должна быть в пределах от 120 до 270 см. Железобетонный завод изготавливает стандартные длины с шагом в 30 см.

Как сделать железобетонную перемычку своими руками? Балки укладываются на раствор цементный РЦ м200 с осадкой конуса смеси П-8 (густой раствор), после этого оставшееся пространство заполняется легким керамзитобетоном (теплоизолятором).

На рисунке 2 показана L-образная перемычка заводского изготовления.

Перемычки — Сборный железобетон — Sanderson Concrete

Наряду с подоконниками Sanderson Concrete производит широкий ассортимент сборных железобетонных перемычек для коммерческих, институциональных и многоквартирных жилых домов. Сборные железобетонные перемычки могут быть отлиты практически для проемов любой длины, от небольших дверей и окон до больших проемов для пожарных машин и коммерческого транспорта.

Меньшие перемычки, как правило, отливаются в виде элементов каменной кладки и крепятся к зданию кирпичными стяжками или штифтами. Большие перемычки могут быть отлиты с прикрепленными ригелями или сварными пластинами для крепления к основной конструкции.

Компания Sanderson Concrete производит литые перемычки различных форм и размеров, при этом наша самая большая монолитная перемычка на сегодняшний день имеет длину более 27 футов. Работая с архитекторами, наша команда по индивидуальному заказу и инженеры могут предоставить вашему проекту необходимые перемычки, которые органично вписываются в дизайн вашего здания.

Поскольку бетон является жидкостью, поверхность перемычки может включать в себя практически любую деталь, от простой гладкой поверхности до известняка, вырезанного вручную. Единственными ограничениями по размеру и длине являются опора перемычки на здании и транспортировка на строительную площадку — поэтому там, где перемычку длиной 20 футов и толщиной всего 3 дюйма необходимо отливать по частям, мы отливаем 5-дюймовые перемычки с шагом 14 футов. долго регулярно.

Если вам нужны небольшие секции или большая консольная перемычка без швов с раствором для ряда окон и дверей, не стесняйтесь обращаться к нам со своими требованиями. Наша опытная команда сборных железобетонных изделий будет работать с вами, чтобы реализовать ваше видение.

Крупнейший производитель подоконников и перемычек в Западной Канаде

Производя тысячи подоконников в год, Sanderson Concrete является крупнейшим производителем сборных железобетонных подоконников и архитектурной отделки в Западной Канаде.

Подоконники, перемычки, накладки на стены и накладки на столбы составляют значительную часть нашего повседневного производства. От простых серых наклонных подоконников до конических подоконников с выступами, концевыми перемычками или выступами — мы производим подоконники и перемычки уже более 30 лет и производим сборные архитектурные элементы для зданий по всей Северной Америке.

Деревянные, стальные и резиновые опалубки

Три собственных цеха пресс-форм обеспечивают нашим заказчикам из архитектурной и каменной кладки точную детализацию нашей опалубки – и все начинается с опалубки. От простых прямых форм до замысловатых изгибов и торцевых перегородок — наши подоконники — лучший выбор для каменщиков, которые знают, что качество является важным отражением их собственной работы. Как хороший шпатель – хороший сборный железобетон окупается.

• Четкие, четкие края
• Минимальные отверстия от насекомых
• Компьютерные бетонные смеси
• Высокопрочные смеси
• Плотная упаковка для защиты от повреждений при транспортировке
• Капельные шланги во всех подоконниках
• Рабочие рабочие чертежи
• Индивидуальные формы хранятся на складе в течение как минимум 6 месяцев после основной отделки
• Быстрый цикл от оценки до поставки
• Пескоструйная обработка для соответствия существующей отделке

Свяжитесь с нами, чтобы узнать цену или получить более подробную информацию

Свяжитесь с нами

Кольцевые балки и перемычки, фермы

• Модульная координация
• Внешний конверт
• Потолочные конструкции
• Кольцевые балки и перемычки, фермы
• Углы
• Оконные и дверные проемы
• Перегородки
• Склеивание конструкций
• Электромонтаж и разводка инженерных сетей
• Компенсационные швы
• Теплотехнические свойства композитной конструкции
• Детали конструкции

Перемычки и ригели применяются для перекрытия проемов в несущих стенах (оконных, дверных и пустых проемов).
Эти перемычки и фермы могут быть построены из строительных блоков системы KB-BLOK, а именно блоков кольцевых балок, высота которых составляет 190 мм или 390 мм.
Мы рекомендуем строить перемычки над окнами как часть кольцевой балки, т.е. непосредственно под потолочной конструкцией. В таких случаях рекомендуются строительные блоки высотой 190 мм (при условии, что их несущая способность достаточна). Такие перемычки соединяются с кольцевой балкой в ​​местах без проемов.
Наддверные перемычки и прогоны можно стыковать с блоками кольцевых балок высотой 190 мм, например, КБ 101-15 Б, КБ 101-15 А для толщины стены 150 мм, КБ 101-20 А или КБ 101-21 Б и т. д. для толщины стены 200 мм (см. рис. 1) и КБ 201-20 А или КБ 201/21 Б для толщины стены 300 мм (см. рис. 2). Для больших пролетов или нагрузок можно использовать строительные блоки 39 мм.0 мм, например, КБ 101-40 А или КБ 102‑40 А и т. д. (см. рис. 3). Если наддверные перемычки и прогоны расположены на высоте около 2 м от пола, они не будут соединены с другими горизонтальными конструкциями. Однако, если они находятся чуть ниже потолочной конструкции, мы рекомендуем соединить перемычку и арматуру потолка, если потолок монолитный.
Конструкция кольцевых балок и перемычек предполагается монолитной; строительные блоки должны поддерживаться снизу, пока бетон не затвердеет. Армирование перемычек и балок должно соответствовать расчету структурного анализа.

Пример армирования перемычки высотой 190 мм при толщине стены 200 мм

Пример армирования перемычки высотой 190 мм при толщине стены 300 мм

Пример армирования перемычки высотой 390 мм при толщине стены 200 мм

Кольцевые балки

Кольцевые балки укрепляют здание по бокам, разделяя передачу горизонтальных сил. Их обычно размещают под потолочными конструкциями. Под каждой потолочной конструкцией рекомендуется делать кольцевую арматурную балку, а под конструкцией крыши еще одну кольцевую арматурную балку. В некоторых случаях кольцевая балка с арматурой достаточного размера может выполнять функцию перемычек над окнами и дверями.
Для сборных потолочных конструкций (панелей, балок Hurdis и т. д.), где кольцевая балка должна заканчиваться ниже потолочной конструкции, можно использовать строительные блоки высотой 190 мм, например, KB 101-20 A или KB 101-21 B, и т.д. Армирование для таких кольцевых балок показано на рисунке 1.

Для монолитных конструкций перекрытий в идеале можно использовать строительные блоки КБ 102-40 А. Они составляют 190 мм внутри и 390 мм снаружи, таким образом, они также представляют собой опалубку для потолочной конструкции. В таких случаях рекомендуется соединить арматуру кольцевой балки с арматурой потолочной конструкции. Примеры использования этих строительных блоков см. на рисунках 4a) и 4b). Эта конструкция кольцевой балки может сочетаться с перемычками над окнами, усиление которых определяется расчетным путем.
Строительные блоки должны быть усилены стальными стержнями в соответствии с расчетом структурного анализа и заполнены бетоном C16/20. Типичная продольная кольцевая арматура 4 (или 3) R 10, или 4 (или 3) R 12, со скобами R 6/200 мм.

Конструкция кольцевой балки со строительными блоками для монолитных перекрытий

а) при высоте потолка 200 мм

б) при высоте потолка ниже 200 мм

Перемычки

Перемычки — армированные горизонтальные элементы, перекрывающие проемы во внутренних и наружных несущих стенах .
Перемычки действуют как балки, несущие не только собственный вес, но и нагрузку от каменной кладки над отверстиями и потолочной конструкцией, в зависимости от обстоятельств.

Если перемычки разделяют нагрузку с конструкцией потолка (перемычка часть кольцевой балки), необходима оценка структурного анализа.
Перемычки легко построить из блоков кольцевых балок, которые не требуют тяжелого подъемного оборудования. Блоки располагаются один рядом с другим и образуют бортовую балку, армированную и заполненную бетоном C16/20. Таким образом, перемычку можно построить прямо на стройплощадке, используя опоры снизу, или собрать идентично заранее, а затем разместить в конструкции в качестве элемента перемычки заводского изготовления.
Минимальный нахлест для перемычки 200 мм (1/2 модуля).

Балки

Если из соображений компоновки необходимо изготовить балку, ее можно выполнить одним из двух способов. Можно использовать монолитную балку (опалубка, армирование, заливка бетоном) или блоки кольцевой балки (несъемная опалубка), которые вы армируете и бетонируете. Оба метода снова основаны на расчете структурного анализа. Соединение арматуры балки и потолочной конструкции обеспечивает высоту сечения эффекта 400 или 600 мм.

Рекомендуемые варианты кольцевых балок и перемычек

I. Кольцевая балка – перемычка 200х200 мм (150х200 мм)

Кольцевые балки и перемычки с модульной шириной 200 мм используют блоки кольцевых балок КБ 101-20 А и КБ 101- 21 B.
Кольцевые балки и перемычки с модульной шириной 150 мм используют блоки кольцевых балок KB 101-15 A и KB 101-15 B.

II. Кольцевая балка – перемычка 300×200 мм

Кольцевая балка и перемычка модульной шириной 300 мм и высотой 200 мм состоят из двух половинных блоков кольцевой балки КБ 201-20 А и КБ 201-21 Б.
