Монолитные ленточные фундаменты: Монолитный ленточный фундамент

Монолитный ленточный фундамент: технология, чертеж

Монолитный ленточный фундамент – это железобетонная неразъемная конструкция, которая становится основанием здания и призвана воспринимать на себя нагрузки несущих стен, различных элементов, обеспечивая прочность, надежность и долговечность строения. Если технология соблюдена и все сделано правильно, конструкция становится единым монолитом, демонстрируя очень высокие характеристики.

Фундамент монолитно-ленточный проходит по всему периметру здания, ленты прокладываются под все важные элементы и стены. Чаще всего такой тип основания обустраивают для частных коттеджей, многоэтажных строений.

Наиболее оправдан такой фундамент при условии невысокого уровня пролегания почвенных вод (в случаях, когда они проходят ниже нужной глубины закладки основания). Если же ситуация иная, обязательно делают дренаж, проектирование и обустройство которого предполагает существенные дополнительные затраты.

Создание монолитного ленточного фундамента обходится сравнительно недорого, все работы можно реализовать своими руками при условии соблюдения норм СНиП, знания особенностей технологии, выполнения верных расчетов и выбора качественных строительных материалов.

Содержание

• 1 Сфера применения и виды ленточного монолитного основания
• 2 Плюсы и минусы
• 3 Расчет ленточного фундамента
  • 3.1 Глубина заложения
  • 3.2 Ширина и высота монолитной ленты
  • 3.3 Расчет несущей способности
• 4 Технология монтажа
  • 4.1 Разметка участка
  • 4.2 Рытье траншеи для заглубления монолитной ленты и устройство подсыпки
  • 4.3 Монтаж опалубки
• 5 Создание и монтаж армирующего каркаса
• 6 Заливка ленты фундамента
• 7 Устройство подвала в доме с ленточным фундаментом

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

• Большой вес стен дома из камня, кирпича, бетона
• Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
• Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
• Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.

По типу сборки конструкции ленточный фундамент может быть:

• Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
• Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

Монолитные ленточные фундаменты по типу заглубления и конструкции:

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Плюсы и минусы

Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.

Основные преимущества ленточного монолитного основания:

• Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
• Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
• Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
• Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
• Сравнительно небольшой объем земляных, бетонных работ
• Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
• Минимальные требования к почве, уровню грунтовых вод
• Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
• Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
• Возможность создать полноценный цокольный этаж, гараж, подвал

Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.

Расчет ленточного фундамента

Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж.

Глубина заложения

Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.

Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

Ширина и высота монолитной ленты

Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.

Определение ширины ленты:

• Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
• Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
• Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)

Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.

Расчет несущей способности

Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:

S>Yn*F/Yc*Rо

• S

  – площадь самой подошвы в квадратных сантиметрах

• Yn

  – коэффициент надежности (равен 1.2)

• Rо

  – расчетное сопротивление почвы основания

• F

  – общая нагрузка на фундамент в килограммах

• Yc

  – коэффициент, который зависит от условий работы

Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.

Технология монтажа

Сборно-монолитный ленточный фундамент выполняется в соответствии с определенными правилами. Прежде, чем начинать работы, необходимо тщательно изучить каждый этап.

Разметка участка

Перед проектированием на участке тщательно исследуют грунт. Потом делают разметку, стараясь максимально жестко привязываться к имеющемуся участку. Связано это с тем, что подземное строение может быть неоднородным и даже незначительное смещение конструкции может дать нехороший результат – вдруг под частью основания окажется полость или просадочные породы.

Мастера советуют не перемещать существенно предполагаемое место расположения. Если позиционироваться с точностью до сантиметра не удастся, то все равно важно работать по проекту.

Для разметки используют шнур и деревянную обноску. Также допускается прорисовывание линий известковым раствором. Сначала готовят схему фундамента, потом ее переносят на местность. Без чертежа работать практически невозможно.

Разметку делают так: вначале отмечают первой угол, потом из этой точки проводят сторону (лучше параллельную дороге или забору), далее делают прямой угол (можно использовать способ египетского треугольника). Колья обноски должны находиться на небольшом расстоянии от внешних стен сооружения, чтобы избежать провисания шнура в процессе разработки грунта.

Далее проверяют диагонали – они обязательно должны совпадать, допустимое отклонение составляет 2 сантиметра. Если дом сложный в плане, можно проект разбить на простые фигуры. Для тяжелого оборудования отмечают отдельные фундаменты, принимая деформационный шов между основной лентой и ними минимум 10 сантиметров. После заливки данное пространство аккуратно засыпается негорючим сыпучим материалом.

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки

Выполняя ленточно-монолитный фундамент для дома, необходимо учитывать масштабы самого строения. Объемы земляных работ и привлекаемая спецтехника зависят напрямую от масштабов проекта и габаритов строения, наличия/отсутствия подвала. Если цокольного этажа или подвала не будет, то грунт вынимают по разметке (делая запас для установки опалубочной конструкции около 50*80 сантиметров с каждой стороны).

Если в доме будет подвал, вынимать придется весь грунт. Габариты котлована должны на 2-3 метра превышать размеры фундамента. Плюс запас для распорок опалубки. Большие объемы грунта выбирают с использованием спецтехники, которую обычно арендуют. Наем бригады «копателей» обойдется не дешевле, но времени отнимет намного больше.

Верхний плодородный слой почвы укладывают отдельно – потом ее можно раскидать в саду. Остальной грунт просто сваливается в кучу: часть потом уйдет на выполнение обратной засыпки, часть просто вывезут.

После выемки основного объема почвы грунт равняют и уплотняют. Если работал экскаватор, нередко можно увидеть неровности (участки на 25-30 сантиметров больше установленный глубины), все это аккуратно засыпается и тщательно трамбуется.

Кроме того, всю траншею или котлован необходимо утрамбовать и выровнять. Лучше использовать для этих целей виброплиту. Ведь на грунт будет давить все здание и даже минимальные неровности, пустоты в будущем могут стать причиной усадок, появления трещин в ленточном фундаменте.

Мастера советуют вообще дно засыпать слоем песка мелкой/средней фракции, потом его увлажнить и утрамбовать виброплитой. Двух слоев (засыпаемых по очереди) в 15-20 сантиметров будет вполне достаточно. Каждый из слоев отдельно проливается водой и трамбуется.

Некоторые проекты предусматривают выполнение песчано-гравийной подсыпки. В таком случае сверху на песок прокладывают слой щебня фракции от 30 до 60 миллиметров толщиной до 15 сантиметров, потом трамбуют. Желательно прокладывать слои по 5 сантиметров и каждый трамбовать. Так удается добиться большей плотности грунта, улучшения его несущих способностей.

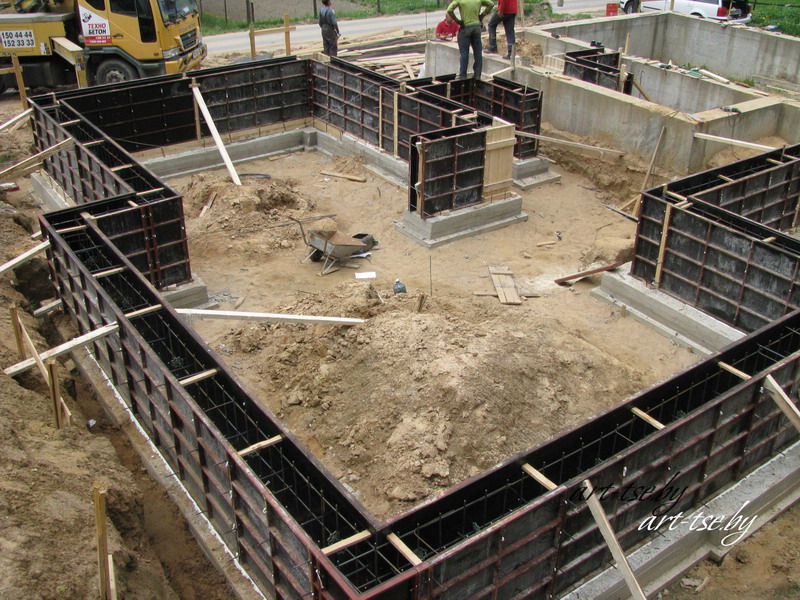

Монтаж опалубки

Перед тем, как заливается монолитная лента фундамента, монтируют опалубку. Обычно конструкцию выполняют из влагостойкого прочного материала, способного выдержать давление бетона.

Опалубки бывают:

1. Съемными

   – чаще всего делают из древесины минимум второго сорта (фанера, доски). Ширина досок должна быть равна минимум 15 миллиметрам, толщина – хотя бы 4 сантиметра. Это могут быть ОСП или низкосортная фанера (можно найти специальную опалубочную, которая с одной стороны выполнена с защитным ламинированием). В процессе монтажа все элементы плотно скрепляются. При этом, высота конструкции должна быть равна высоте ленты + 10 сантиметров. Щиты скрепляют продольными и поперечными брусками, доски собирают поперечинами. Щиты монтируются по разметке ленты, крепятся снаружи укосами, внутри распорками.

2. Несъемными

   – обычно выполняются из металлических листов толщиной до 2 миллиметров. Примечательно, что внешней стороны конструкцию покрывают антикоррозийным средством. Опалубка стягивает ленту фундамента, на стыках усиливается уголками или швеллерами. По нормативам запрещено применять данный тип опалубки во влажных грунтах. Единственный недостаток конструкции – высокая цена.

Создание и монтаж армирующего каркаса

Армирование ленточного монолитного фундамента выполняется в обязательном порядке. Металлические прутья, связанные в каркасы, позволяют повысить сопротивление конструкции нагрузкам и силам деформации.

Стержни армирующего каркаса:

• Арматура рабочая – продольные стержни, которые берут на себя нагрузки на изгиб.
• Хомуты – выполнены в формате горизонтальных поперечных прутов, которые связывают каркас.
• Вертикальные хомуты – связывают прутья, которые находятся в различных плоскостях.

Армирование монолитного ленточного фундамента осуществляется по нормативам СП 63.13330.2012.

Величина диаметров арматуры для разных конструкций:

• Хозпостройки, легкие здания – 8-10 миллиметров
• Строения из бруса, штучных материалов – 10-14 миллиметров
• Тяжелые дома из блоков, кирпича – 14-18 миллиметров
• Самый большой диаметр арматуры в малоэтажном строительстве – 22 миллиметра

Армирование всех элементов и узлов конструкции монолитного ленточного фундамента выполняется с использованием прутьев класса А3 (А400) либо А240. В армокаркасе предусматривается 4/6 рабочих прутьев. По нормативам поперечное армирование выполняется с шагом в 30-60 сантиметров. Вяжут каркас проволокой сечением 0.6-1 миллиметр. Хорошо, если есть специальный крючок или пистолет.

Сварку практически не применяют – данный вид соединения допускаются только на прямолинейных продольных участках конструкции.

Выполнение угловых соединений:

• Г-образные хомуты – накладываются внахлест, где внешние прутья соединяются со внутренними
• Жесткое соединение внахлест («лапка») – концы прутьев сгибают под углом в 90 градусов, потом соединяют проволокой
• П-образные хомуты – устанавливаются внахлест дополнительные прутья соответствующей формы, обеспечивая дополнительный каркас для горизонтальных/вертикальных прутьев
• Армирование тупых углов – прут изгибается сверху, снизу соединяется внахлест, потом собирается дополнительный хомут в точке сгиба

Расчет арматуры по плану (армокаркас на 4 стержня):

• Длина ленты множится на 4 – длина продольных стержней
• Длина ленты делится на шаг между прутьями вертикальными, умножается на 4 – длина вертикальных прутьев
• Сумма обоих значений выше – общая длина прутьев для каркаса
• Длина стержня составляет 6 метров – поделив значение на 6, можно получить количество стержней
• Добавить к получившемуся значению около 7-10%

Уже связанный арматурный каркас устанавливается в опалубку таким образом, чтобы металлические стержни нигде не касались ни дна траншеи, ни стенок опалубки (после заливки были полностью утоплены в толщу бетонной смеси).

Заливка ленты фундамента

Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.

Правила заливки бетона в опалубку:

• Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
• Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
• Пока не схватился залитый слой, по нему заливают следующий

Благодаря вибрированию из бетона уходят пустоты и воздух, смесь распределяется в опалубке равномерно, что положительно влияет на показатели прочности монолитной ленты.

Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).

В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться. Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть.

При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.

Готовый ленточный фундамент (по прошествии 28 суток после заливки) нужно утеплить и проложить слой гидроизоляции, лишь потом выполнить обратную засыпку.

Устройство подвала в доме с ленточным фундаментом

Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.

Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:

Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.

Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.

Монолитный ленточный фундамент: особенности расчёта и заливки

Содержание

• Расчет параметров
• Важно знать при установке
• Начало работы
• Пол с заливкой
• Пол без заливки
• Что необходимо помнить
• Фундамент с траншеей

При строительстве деревянного и многоэтажного дома применяется монолитный ленточный фундамент. Для него не нужны дорогие инструменты или техника, на его установку уйдет совсем немного времени и труда. Несмотря на простоту установки, этот вид фундамента имеет хорошую прочность, мало вероятности того, что он разрушится, что очень важно при эксплуатации здания.

Сейчас вы подробно узнаете, что такое ленточный монолитный фундамент и как его устанавливать. Такой фундамент смотрится наподобие железобетонной ленты, которая находится под всеми важными стенами дома. В связи с этим и произошло такое название. Благодаря ленте, вес здания распределяется полностью по всему периметру. Поэтому в дальнейшем дом не сможет перекоситься или просесть.

к содержанию ↑

Расчет параметров

Расчет ленточного монолитного фундамента производится в самом начале, с него и начинается проектирование. Для этого нужно вычислить ширину будущих стен, периметр здания, высоту заливки. С этими данными можно узнать объем отливки. Высоту основания необходимо учитывать по формуле: H > D+10 cм, а D > L

H – высота фундамента

D – глубина колонны в стакан

L – длина анкеровки арматуры.

Чтобы найти объем (V) отливки:

1. V отливки = высота отливки перемножается на весь периметр комнаты и ширину стен.
2. V внутренней части = высоту отливки перемножают на длину и ширину фундамента. Из того, что получили, отнимаем V отливки.
3. Расчет опалубки. Для начала находим площадь поверхностей сбоку: высоту отливки умножаем на периметр в двойном количестве. После, вычисляем площадь доски: длину умножаем на ширину. Кол-во всех досок = частное между площадью боковых поверхностей и одной доски.

к содержанию ↑

Важно знать при установке

Армирование придает высокое качество и устойчивость сооружению. Диаметр прутьев должен колебаться от 1 см до 1,6 см. Армирование может делаться такими способами как:

• использование вязальной проволоки;
• при помощи сварки.

Последний способ не рекомендуется, так как при нем необходимо много труда, нужно делать все осторожно, иначе все испортится. Самым лучшим способом является вязка проволокой. Это применяют с помощью особых крюков, пассатижи или пистолета, который для этого создан.

Первые два способа делаются руками. Это занимает много времени и труда. Пистолетом значительно проще выполнять эту работу, да и качественнее получается результат.

Используя песок и цемент (в расчете 3 на 1), приготавливают строительный раствор. Лучшим вариантом считается цемент М-500. С помощью бетонного вибратора в растворе не образуются пустоты, раствор распределится равномерно, что повысит качество работы. Но возможно обойтись и без этой техники, можно просто уложить раствор вручную трамбовками из дерева, постукивая ими по стенкам опалубки.

Чтобы в траншеях из бетона не образовались пустоты, и он не начал расслаиваться, следует заливать его за один раз. Раствор не нужно делать сильно жидким. Не следует заливать в сильно жаркий день. У монолитного ленточного фундамента должна иметься изоляция от воды. Производят ее после того, как бетон полностью застынет, снимают опалубку. На него наносят мастику, а к ней прикрепляют рубероид.

Важно строить монолитный ленточный фундамент своими руками, соблюдая все параметры, которые указаны в плане вашего дома. Не допускаются даже малейшие отклонения от него. Из-за этого могут в будущем возникнуть трещины в стенах дома.

к содержанию ↑

Начало работы

При укладке фундамента надо сделать всего три пункта:

1. изготовить опалубку;
2. приготовить арматурный каркас;
3. залить бетоном.

При создании каркаса выбирайте только ребристую арматуру. С ней произойдет лучше сцепление с бетоном. Но при поперечной перевязке можно брать и гладкую, так как нагрузка в этом случае маленькая. Изготавливая каркас, важно больше времени посвятить углам. Они зачастую быстро деформируются.

По способу изготовления выделяют два самых распространенных вида фундамента:

• который заливается в опалубку;
• который заливается в траншею.

Если по планам в вашем доме будет цокольный этаж, то необходимо применить первый тип фундамента. При этом стены будут совершенно равными, но не стоит забывать, что это зависит и от опалубки.

При установке фундамента нужно придерживаться определенного плана:

1. провести работы с землей;
2. разметить;
3. залить плиты или траншеи;
4. сделать опалубку;
5. создать каркас;
6. залить фундамент;
7. укрепить фундамент.

При помощи особой техники для строительства производятся работы с землей. Можно это сделать вручную, но это очень трудная и долгая работа. Для начала размеряем площадь застройки, но нужно прибавить еще со всех сторон по метру. После этого начинаем снимать грунт. Первый слой земли может пригодиться для огорода, а слои поглубже пойдут на то, чтобы засыпать снаружи фундамент. Необходимо решить уровень пола в подвале, и после этого можно узнать, до какой глубины убирать грунт. Если вы планируете заливать бетоном пол, то нужно увеличить глубину. Монолитно-ленточный фундамент может быть с заливкой пола в подвале или без нее.

к содержанию ↑

Пол с заливкой

Если вы строите с заливкой пола, то необходимо выровнять дно получившейся ямы, а после хорошо утрамбовать. Рассчитываем, как будут лежать плиты. Если нужно, то выкладываете сетку из арматуры. Из досок сколачиваем опалубку и заливаем ее бетоном. В случае, когда на фундамент предполагается большое количество нагрузок, то следует в бетон вставить арматуру.

к содержанию ↑

Пол без заливки

Если вы собираетесь устанавливать монолитный ленточный фундамент без бетонного пола, то для начала необходимо сделать разметку для траншеи. Она должна быть больше толщины фундамента примерно на 15 сантиметров с каждой стороны. Выкапываете траншею по проекту, землю в траншее нужно тщательно утрамбовать. Если требуется, то нужно подсыпать песок, щебень или гравий. И толь после этого можно укладывать арматуру и заливать бетоном.

После этого установка опалубки ничем не отличается от предыдущего способа. Далее находим контору, которая занимается прокатом опалубки. Этот момент в строительстве является самым дорогостоящим. В основном, размер у сборного щитка 30 – 60 см. Собрать с легкостью могут двое мужчин, главное только соблюдать линии разметки. После собранного первого пояса нужно обработать опалубку эмульсионной смазкой.

к содержанию ↑

Что необходимо помнить

Устанавливая ленточный монолитный фундамент для дома, не забудьте сделать сквозные отверстия нужного размера для коммуникаций. Для этого положите отрезанные пластиковые трубы через опалубку. Если этого не сделать заранее, то впоследствии будет очень трудно сделать отверстия.

И только после всего перечисленного начинаем заливать монолитно-ленточный фундамент. Когда появится минимальная прочность, уберите опалубку, переставляете ее на новый пояс до необходимой высоты. Для того чтобы ваш фундамент окончательно высох, необходимо чтобы прошло примерно 28 дней, благоприятной температурой для этого считается +20.

После этого начинайте строить стены. Но не раньше вышеуказанного времени. Последним этапом строительства считается гидроизоляция боковой поверхности. Чтобы это сделать, необходимо окрасить ее несколько раз горячим битумом или особой мастикой. Когда стена полностью высохнет, ее нужно засыпать землей, которую после хорошо утрамбовать и выровнять. Вот у вас и получилась монолитная плита на ленточном фундаменте.

к содержанию ↑

Фундамент с траншеей

Этот способ был придуман очень давно. К его достоинствам относят то, что он просто выполняется и является самым дешевым вариантом. Как вы уже знаете, начинать строительство монолитного ленточного фундамента следует с разметки. А после начинается самое тяжелое – надо копать до глубины промерзания земли. Конечно, можно нанять экскаватор, но после него понадобится доработка траншеи. Он не очень ровно копает, поэтому придется утрамбовывать и ровнять ее. Главное, чтобы начинать копать траншею перед заливкой бетона. В противном случае, она обвалится и тогда придется устанавливать опалубку.

После того, как вы выкопали траншею и уложили арматуру, тут же начинайте заливать бетоном будущий фундамент. При этом не забудьте про пластиковые бутылки, которые необходимо установить в необходимых местах. Заливать фундамент нужно по уровень земли и ждать пока он подсохнет. После этого убираете верхний слой земли около внутренней стороны. В самом конце установки фундамента делаете отмостки со всех сторон дома, чтобы он не подмывался и не промерзал. Как видите, установить монолитный ленточный фундамент для дома не так уж и трудно.

Монолитный ленточный фундамент: устройство, конструкция, порядок возведения

Монолитный ленточный фундамент представляет собой цельную конструкцию из стальной арматуры и бетонной ленты. Он располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым – монолитом – и имеет очень высокие показатели надежности и прочности. По этой причине он популярен как при строительстве многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при низком уровне грунтовых вод: при их расположении ниже необходимой глубины заложения фундамента. В противном случае необходимо организовать дренаж, а это дополнительные (и немалые) средства.

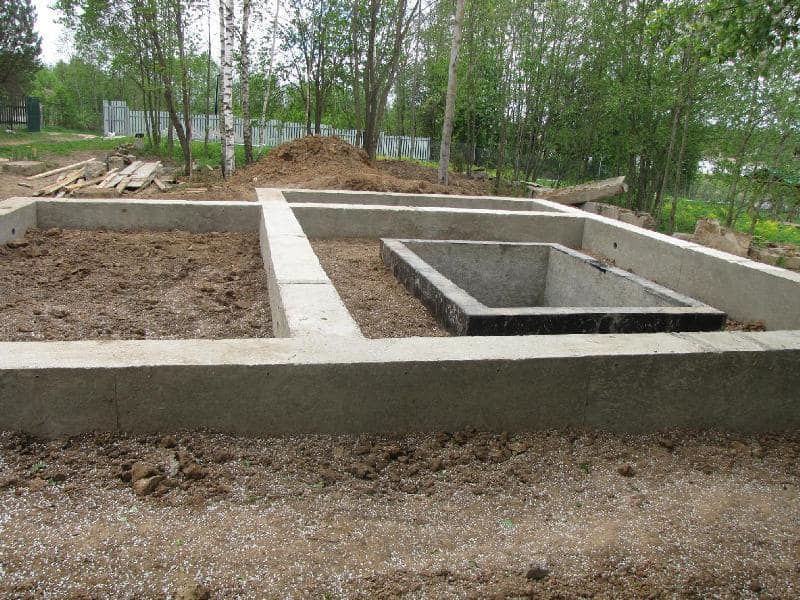

Внешний вид готового монолитного ленточного фундамента

Содержание статьи

• 1 Устройство и виды
  • 1.1 С опалубкой или без нее
• 2 Подвал в доме на ленточном фундаменте
• 3 монолитическая полоса Фонд: Стадии строительства
  • 3.1 Маркировка участка
  • 3.2 Земля
  • 3.3 Сложность нижней части ямы и постельных принадлежностей
  • 3,4 Обрадия для монолитной полосы.
  • 3.7 Отверждение

Устройство и виды

По глубине залегания ленточные фундаменты бывают мелкозаглубленные и полнозаглубленные. Мелкозернистые можно использовать на спокойных, непучинистых грунтах с хорошей несущей способностью для построек с небольшой массой – деревянных и возводимых по каркасной технологии.

При этом лента должна заходить на 10-15 см в сплошной слой, который располагается под плодородным. При этом по стандартам она не может быть меньше 60 см.

Типы ленточных фундаментов по глубине

Глубоководные монолитные ленточные фундаменты изготавливаются для тяжелых, массивных домов. В основном их опускают на 10-15 см ниже уровня промерзания почвы для данного региона. В этом случае подошва должна опираться на слой с хорошей несущей способностью. Если это не так, вам нужно углубиться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на 1,4 м, то придется опускаться ниже 1,4 м.

С опалубкой или без нее

В общем случае технология возведения монолитного ленточного фундамента предусматривает монтаж опалубки. Это панельные конструкции, придающие форму бетону и препятствующие его растеканию. Понятно, что опалубка — это дополнительные затраты на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, придающая фундаменту форму

Иногда в целях экономии на хороших грунтах котлован выкапывается точно по разметке — на необходимую ширину и глубину. И заливают в эти ямы бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности; результат нельзя предсказать. Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня. В худшем случае он может рассыпаться.

Они выходят из положения, расстелив полиэтиленовую пленку в траншее. Но потом по нему ходят — нужно делать армирование. И стержни, и сапоги не раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки – рискованное предприятие

В некоторых случаях такие фундаменты могут без проблем прослужить несколько лет. Но рано или поздно появляются трещины или бетон начинает крошиться. Вторая сложность в работе с таким фундаментом – его далеко не идеальная геометрия. С целью снижения теплопотерь фундамент утепляют, причем чаще всего плитами из пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Та же ситуация с пароизоляцией: очень сложно (почти невозможно) наклеить пленку на неровный, пористый бетон с вкраплениями грунта. Оправдан такой подход или нет – решать вам, но рекомендовать такой фундамент можно только для забора или сарая.

Подвал в доме с ленточным фундаментом

Подвал может быть той же площади, что и дом, или занимать только часть площади. А с его размерами нужно определиться еще до проектирования.

Если подвал занимает только определенную часть площади, то можно будет не убирать весь грунт, а копать только траншеи под ленту. Также копают подвал по определенным правилам. Его размещение и устройство также могут быть разработаны на этапе проектирования.

Ленточный монолитный фундамент с цокольным этажом сложная проектная задача (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Если цоколь было решено делать позже, то нужно выбрать место и определить глубину так, чтобы при проведении линий от основания дома под углом 45° они не проходят через пустоты (показаны на фото справа).

Если подвал находится под всей площадью дома, то весь грунт снимается на необходимую глубину. В целом такой проект нельзя назвать бюджетным: работы и затрат гораздо больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как грунта внутри не будет, стены подвала должны будут противостоять давлению грунта снаружи. Поэтому толщина ленты будет намного больше и арматура нужна мощнее, она вяжется с меньшим шагом, а также увеличится количество поясов арматуры. В результате расход арматуры увеличится только на фундамент. Во-вторых, потребуется бетонирование и, возможно, усиление цокольного этажа по всей площади. И это снова материалы — бетон и арматура. В-третьих, потребуется эффективная вентиляция для удаления подземных газов. Спроектировать такую ​​конструкцию самостоятельно невозможно. Работать должен профессионал с большим опытом.

Один из вариантов обустройства фундамента под дом с цокольным этажом (для увеличения картинки щелкните правой кнопкой мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если дом будет строить организация или бригада, разработчику необходимо знать технологию: только так можно контролировать процесс и быть уверенным в качестве работы.

В целом технология следующая:

• Разметка участка.
• Земельные работы.
• Уплотнение основания, засыпка и трамбовка основания.
• Разметка ленты.
• Гидроизоляция.
• Сборка и установка опалубки.
• Арматура вязка.
• Заливка и вибрация бетона.
• Отверждение.

Требуется уточнение. Двойная разметка — сюжетная и ленточная — нужна, если дом будет с подвалом под всей площадью дома. Первый раз размечаете площадь дома с учетом припусков на установку опалубки. Без него никак не обойтись. Затем, после того, как котлован будет вырыт, а дно засыпано и утрамбовано, необходимо будет разметить ленту. Эти отметки затем будут использованы для установки опалубки, которая сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как почва исследована на определенном участке для проектирования, ее необходимо плотно обвязать. Подземное сооружение часто бывает неоднородным и смещение на полметра может быть критическим: вдруг попадаются проседающие породы или каверна. Вряд ли стоит позиционировать с точностью до сантиметра, но желательно не промахиваться слишком сильно.

Так можно сделать разметку под фундамент на участке

Земляные работы

Их объемы и применяемая техника зависят от того, будет ли у вас дом с подвалом или без. Если нет, то вы разметили ленту — так вам нужно будет удалить грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если в доме есть подвал, весь грунт нужно будет убрать. Размеры котлована на 2-5 м больше размеров фундамента. Это все тот же запас для распорок опалубки.

Если в доме есть подвал, котлован получается большим

Для больших объемов лучше использовать специальную технику. Аренда стоит немало, но работа бригады «землекопов» на несколько дней дешевле не будет. При этом скорости непропорциональны.

Верхний плодородный слой укладывается отдельно, его можно сразу распределить по всему саду. Остальной грунт ссыпается в кучу: часть пойдет на засыпку, часть нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпки

После удаления основной массы грунта дно необходимо выровнять и уплотнить. При работе экскаватором часто бывает, что некоторые участки на 20-30 см глубже, чем необходимо. Все эти неровности нужно исправить: засыпать и утрамбовать.

Утрамбовка и выравнивание необходимы по всей площади котлована или траншеи. Тем более не с колодой. Его можно использовать, если вы строите забор. Даже при строительстве бани или дачи лучше использовать виброплиту.

Давайте разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и растрескивание. А дно после выемки земли неровное. И это можно устранить с помощью тампера. Еще лучше, если на дно будет насыпан слой песка со средними и мелкими зернами. Из-за меньшего размера он лучше выравнивается. Но для лучшего и быстрого трамбования его нужно увлажнить (залить водой, чтобы смочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно этот слой нужно заливать за один раз. Если по проекту слой песка 30 см, то сначала нужно засыпать 15 см, пролить и утрамбовать до высокой плотности. Затем вливаем вторую и проливаем ее и тоже утрамбовываем.

Есть даже узкие трамбовки для уплотнения грунта в траншее

Часто проект требует создания подсыпки из песка и гравия. Затем поверх утрамбованного песка насыпают еще один слой щебня фракцией 30-60 мм. А еще он уплотнен. Толщина этого слоя засыпки 10-15 см. Его также нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

При этом грунт не просто выравнивается, он становится еще более плотным: щебень забивается в подстилающую породу, повышая ее несущую способность. Поскольку плита ударяется о камень с большой силой, уплотнение происходит на глубину 40-50 см. И это очень хорошо.

Опалубка для монолитных ленточных фундаментов

Опалубка изготавливается из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера недорогая, спец — опалубка. С одной стороны ламинация — есть защитная пленка. Поэтому его можно использовать несколько раз.

Щиты из листовых материалов армируются поперечными и продольными стержнями. Из досок их скрепляют ригелями. Собранные щиты выставляют по разметке ленты, закрепляют снаружи откосами, а внутрь устанавливают распорки. Все эти крепления должны придавать опалубке заданные размеры. Они не дадут щитам развалиться или выбиться при заливке бетона: масса будет сильно давить на стены, поэтому крепления должны быть надежными.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

В силу конструктивных особенностей — большой длины и малой ширины — на ленточный фундамент воздействуют в основном силы, стремящиеся разорвать ленту поперек. Поэтому его необходимо укреплять по длинной стороне. Здесь используют мощную ребристую арматуру диаметром от 10 мм и более. Вся поперечная арматура лишь стабилизирует продольные стержни в пространстве, поэтому ее можно взять гладкой и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

При этом в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение составляет конструкция фундамента с подвалом под всей дом.

Схема армирования ленточного монолитного фундамента представлена ​​на фото. В каждой точке соединения арматура обвязывается специальной проволокой. Делается это вручную с помощью крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но связь тугая. При обвязке проволокой арматура имеет некоторую свободу. А это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения получаются жесткими, что с одной стороны неплохо, а с другой слишком жесткая конструкция может стать причиной появления трещин.

А так выглядит арматура вживую

Еще один момент: первым всегда начинает разрушаться сварной шов. Хотя арматура находится в толще бетона, а потому не подвергается коррозии (к ней не проникает кислород), в первую очередь разрушаются сварные соединения при любых нарушениях и притоке кислорода.

На данном этапе прокладываются вентиляционные каналы и воздуховоды, по которым в дом будут подведены инженерные коммуникации. Если забыть об этом, придется разрушать монолит, а это очень нежелательно: чем меньше изъянов, тем прочнее будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее большого дома проще и лучше заказать доставку готового бетона на площадку в миксере. Тогда заполнение можно сделать за один день.

Бетон можно делать самому. Но для этого потребуется бетономешалка. Невозможно обеспечить должную степень однородности путем ручного смешивания компонентов в корытах.

Для заливки большого фундамента проще заказать готовый раствор

Для ручной заливки потребуется минимум три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а второй третья вибрирует только что залитую площадь.

Вибрация бетона производится с помощью ручных или переносных погружных вибраторов. Этот процесс удаляет все пустоты и распределяет заполнитель более равномерно. В результате значительно улучшаются прочностные характеристики бетона, он приобретает морозостойкость за счет того, что гораздо меньше впитывает воду. Поэтому не пропускайте этот этап: при тех же компонентах в растворе мы получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительную морозостойкость, обработайте его вибратором

Еще момент: при заливке из машины нужно использовать специальные желоба. Во-первых, с ними легче доставить бетон в нужную точку, во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Отверждение

Если работы проводились в жаркую сухую погоду, ленту необходимо накрыть полиэтиленовой пленкой или любым другим материалом, препятствующим быстрому испарению влаги. Так как глубина залегания бетона большая, смачивание поверхности не даст ощутимых результатов. Главное не дать топу пересохнуть и с этой задачей пленка отлично справляется.

Если температуру во время и после заливки поддерживать около +20°С, через три дня после заливки бетон наберет прочность около 50%. А на четвертый день опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах нужно ждать дольше: при +10°С уже 10-14 дней, а при +5°С процесс схватывания практически прекращается. В таких условиях приходится либо утеплять опалубку, либо утеплять бетон.

Монолитный ленточный фундамент готов, но предстоит еще работа по его утеплению и гидроизоляции. Только после этого их засыпают (засыпают).

Фундамент ленточный: монолитный, сборный (блочный), бутовый, кирпичный

Самый популярный фундамент в частном строительстве — ленточный. Это один из самых гибких фундаментов, который можно спроектировать для любого здания и для любого грунта. Прокладывается по периметру здания и под всеми несущими перегородками, из-за чего имеет вид ленты. В сечении он чаще всего имеет вид прямоугольного параллелепипеда, иногда с более широким основанием, иногда без. Ширина ленты должна быть везде одинаковой. Глубина закладки определяется исходя из выбранного типа фундамента, климатических факторов, типа и массы здания, геологического строения на участке и уровня грунтовых вод. Все эти факторы в совокупности определяют параметры ленточного фундамента.

Типы и типы ленточных фундаментов для разных грунтов

Не следует делать на неустойчивых и водонасыщенных, сильнопучинистых грунтах с большой глубиной промерзания (более 2 метров). Его можно сконструировать, но это будет стоить дорого. Они также не подходят для торфяников или лессовых почв. Обычно оптимальными в таких условиях являются другие типы фундаментов. Также ленты не всегда используются для легких конструкций — каркасных или деревянных: для них существует более дешевый, но не менее надежный вид — столбчатый или свайный (свайно-ростверковый). Во всех остальных случаях именно ленточный фундамент – чаще всего – оптимальный вариант.

Используется не только при строительстве домов. Изготавливается при строительстве забора, гаража, капитальных хозяйственных построек.

Ленточный фундамент очень пластичен — его можно сделать под любое здание и сооружение, придав любую форму

Проект: заказывать или нет

Строительство дома требует больших средств. Естественно, есть желание сэкономить. Но фундамент – это не тот этап, на котором стоит экономить, ведь неправильное его возведение приведет к проблемам, на устранение которых потребуется гораздо больше средств. Поэтому желательно заказать проект, а также геологоразведку.

Без этого этапа можно обойтись только при строительстве домиков, бань, временных или хозяйственных построек. Если строится капитальный дом, к тому же из тяжелых материалов, то риски слишком велики. Но это зависит от вас.

Собственно информации для самостоятельного проектирования фундаментов, особенно ленточных, достаточно. Но отсутствие знаний и опыта часто приводит к двум противоположным результатам:

• Фундамент выполнен с чрезмерным для данных условий запасом прочности. Это хорошо с эксплуатационной точки зрения, но приводит к увеличению затрат, часто превышающих стоимость проектирования.
• Недостаточный запас прочности или неправильная конструкция, приводящая к неравномерной осадке грунта. Результат – трещины в стенах дома.

Как видите, к перерасходу средств приводят оба варианта: на этапе строительства или на переоборудование и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее наоборот. Расчет фундамента может стоить около 100-250 долларов, но для этого нужны геологические данные на участке, а эти исследования стоят в районе 1000 долларов. Для небольшого здания можно провести исследования самостоятельно, а для солидного — лучше, наверное, довериться профессионалам.

Виды ленточных фундаментов и их применение

При строительстве ленточного фундамента могут быть использованы несколько видов материалов, соответственно меняется и название, есть отличия в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные шаги могут быть изменены. Кратко виды можно охарактеризовать так:

Самый распространенный – монолитный ленточный фундамент. Хотя он и имеет наибольшую трудоемкость, он представляет собой единую конструкцию, способную перераспределять нагрузки. Поэтому его часто используют на пучинистых грунтах. Если грунт сухой и прочный, можно установить сборный железобетонный фундамент. Зачастую имеет высокую стоимость, но времени на возведение требуется меньше, что иногда тоже немаловажно.
