Монолитного фундамента калькулятор: Онлайн калькулятор фундамента монолитная плита

Калькулятор фундамента — расчет цены в Ярославле

Расчет стоимости фундамента

Собираясь возвести фундамент, каждому хозяину следует заблаговременно просчитать расход материалов и компонентов. Это имеет важное значение, поскольку от объема материалов во многом зависит бюджет строительства, так что расчет фундамента должен быть максимально точным. Принимая во внимание сложность такой работы, смету на фундамент обычно выполняют квалифицированные строители, имеющие соответствующее образование.

Для чего необходим калькулятор?

Вместе с тем, чтобы просчитать приблизительный объем материалов и, соответственно, сделать вывод по стоимости материалов и работы, можно использовать калькулятор фундамента. Удобней всего использовать калькулятор, представленный на нашем сайте, поскольку для этого человеку не придется ничего скачивать на свой ПК или ноутбук. Важно отметить, что при расчете объем бетона вычисляется не в литрах, а в кубических метрах, что следует принимать во внимание.

Онлайн калькулятор расчета фундамента позволяет легко и быстро получить все необходимые данные, причем без необходимости иметь высшее математическое или строительное образование. В программе заложены алгоритмы, соответствующие требованиям СНиП 52-01-2003, что позволяет получить точные цифровые данные.

Расчет фундамента

Собираясь рассчитать фундамент важно не экономить на используемых материалах, поскольку от их качества и правильности выполнения работ во многом зависит прочность. В большинстве случаев для того, чтобы сделать расчет, от человека требуется ввести в форму следующие данные:

• Габариты фундамента (длину, ширину и высоту)
• Марку бетона
• Тип арматуры (сечение)
• Глубина заложения основания
• Калькулятор блоков (нагрузки)
• Расчетное сопротивление грунта

На самом деле рассчитать фундамент под дом при помощи калькулятора не представляет никакой сложности, поскольку здесь главное — это правильно ввести первичные данные. Особое внимание уделяется форме, в которой предоставляются материалы (килограммы, литры, метры кубические, размеры и так далее).

Расчет фундамента под дом

Если вам требуется осуществить расчет фундамента для дома специалисты нашей фирмы «ЯрСтроитель» готовы предложить свои услуги. Мы уже много лет оказываем услуги в Москве, выполняя точные фундаментные расчеты ленточного, монолитного или ростверкового основания. С нашей помощью вы сможете точно вычислить количество и объем требуемого материала (бетон, песок, щебень, блок, арматура), что позволяет получить всю необходимую информацию по строительству и проектной нагрузке на основание. При расчете фундамента на дом принимаются во внимание следующие факторы:

• Уровень залегания грунтовых вод
• Тип почвы
• Глубина промерзания грунта (среднегодовая температура)

На нашем сайте вы сможете найти калькулятор фундамента с установкой, поскольку помимо всех необходимых расчетов мы выполняем также монтаж основания «под ключ».

Общие сведения по результатам расчетов

Подводя итоги можно отметить, что при правильно выполненных расчетах хозяева получают информацию об объеме необходимого бетонного раствора, величину нагрузки на грунт, метраж прутов (стальных стержней – арматуры), сортамент арматуры, а также объем необходимой для опалубки древесины.

На нашем сайте представлена вся необходимая информация, которая будет полезной для тех, кто собирается возводить фундамент для жилого или нежилого строения. Мы полностью отвечаем за качество выполняемой работы, что подтверждается нашей безукоризненной репутацией.

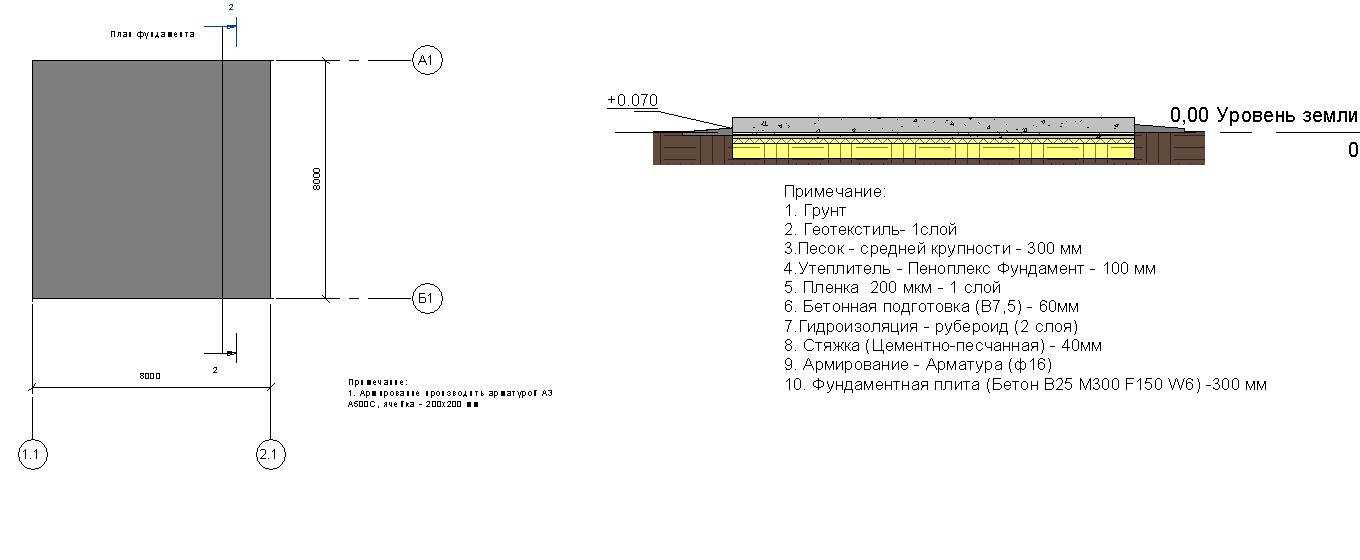

Калькулятор расчета фундаментной плиты: материалы, бетон, армирование

Инструкция для калькулятора фундаментной плиты

Одним из типов мелкозаглубленной основы для дома (с мелким заложением) считается фундаментная монолитная плита. Данный вид сооружения идеально подойдет под каркасные или деревянные дома, гаражи и бани, а также другие здания. Плитный фундамент относят по степени заложения в почву к мелкозаглубленному или незаглубленному сооружению.

В связи с невысокой глубиной заложения, такая основа для дома заглубляется всего на 0,4-0,5 метра, но встречаются моменты, когда частные постройки возводятся с цокольными этажами, в этом случае плитные фундаменты закладываются согласно проекту на расчетную глубину.

В отличие от столбчатых или незаглубленных ленточных каркасов, данный вид основы для дома характеризуется своей жесткой конструкцией.

Представленная онлайн программа-калькулятор может рассчитать

• Нужное количество стройматериалов для раствора: щебень, песок, цемент;
• Объем бетона для фундаментной плиты;
• Количество досок для обустройства опалубки;
• Примерную стоимость стройматериалов;
• Армирование монолитного сооружения (будет зависеть от геологических условий и типа проекта).

Вам необходимо указать все размеры в мм в колонке слева

X — Ширина плиты.

Y — Длина.

H — Высота.

W — Ширина секции (ячейки).

Z — Длина секции (ячейки).

R — Число горизонтальных рядов арматуры.

D

В том случае, армирование не используется и данный расчет не требуется, то это поле можно не заполнять.

Для каждого отдельного случая требуется определенное количество цемента, чтобы изготовить 1 м³ бетона.

В первую очередь это будет зависеть от величины наполнителей и их пропорций, желаемой марки полученного раствора и используемой марки цемента.

K — Вес одного цементного мешка, выражается в килограммах.

M — Общее количество мешков с цементом для получения 1 м³ бетонной смеси.

L — Длина доски для опалубки.

T — Толщина.

H — Ширина.

Расчет материалов фундаментной плиты

• Стоимость строительных и сыпучих материалов может сильно варьировать в зависимости от сезона и района страны.
• Пересчитывать стоимость сыпучих материалов необходимо в цену не по объему, а по весу.
• Плита фундаментная — один из разновидностей мелкозаглубленного каркаса.
• Как правило, такая основа для дома выполнена в виде монолита из бетона, расположенного под площадью всей постройки.
• В обязательном порядке используется армирование по объему всего каркаса для устранения деформаций из-за нагрузок на плитный фундамент.
• Для создания несущей конструкции необходимо много арматуры и большой расход раствора, если сравнивать с классическими типами сооружений данного типа. В связи с этим плитный фундамент будет немного дороже, традиционных.
• Расчет объема бетона для правильной прочной заливки или армирующего прута, который используется для каркаса монолита, что позволит предотвратить перерасход вышеупомянутых строительных материалов.

Процесс армирования фундаментной плиты

1. Как правило, для заливки монолитного плитного фундамента лучше всего применять бетон класса В и арматуру сечением от 12 до 16 миллиметров, категорически не рекомендуется экономить на этом.
2. Армирование выполняется при помощи арматурных сеток, внизу и вверху плиты, которые перевязываются между собой. Это делается специально для того, чтобы получить прочное и жесткое основание, которое позволит выдерживать основе будущего дома любые нагрузки со стороны грунта или здания.
3. Для того, чтобы правильно армировать горизонтальную плоскость монолита, нужно вязать сетку из армирующего прута с диаметром 12-16 мм и шагом 200 мм. Чтобы соединить прочно нижние и верхние секции, применяют арматуру диаметром 7-8 мм, которая вяжется с шагом 400х400 мм.
4. Чтобы защитить арматурные пруты сверху и снизу, их нужно залить слоем раствора толщиной, как минимум 35 миллиметров.

Заливка монолитной конструкции

Для этого процесса, лучше всего использовать марку бетона М450. Также Вы должны быть уверенными, что Вам не доставят марку М350 и ниже. Класс раствора на прочность сжатия для плит фундаментных должен соответствовать марке В20 (М250), но не ниже. При этом водостойкость должна быть не менее W6. Заявленным критериям соответствуют бетона следующей марки — БСГ В 22,5 П3 F150 W6 и выше.

Для подачи раствора можно использовать лоток из миксера или бетонорукав. Раскидывать готовую смесь правильней всего с дальнего края опалубки. После этого начинаем бетонировать ближний край. В то время как выполняется заливка, один человек должен непрерывно обрабатывать заливку при помощи глубинного вибратора, что позволит получить равномерное распределение смеси по всему объему монолита, удалить воздушные пузырьки и выровнять ее поверхность.

Обязательно следующий день необходимо обильно полить всю поверхность монолитного сооружения водой. Если Вы заливку выполняли в жаркую погоду, то после этого процесса всю поверхность каркаса укрываем обязательно полиэтиленовой пленкой. Переходить к другим работам, можно в том случае, когда бетон набрал уже не менее 70% прочности. При температуре воздуха + 20 С для этого потребуется 7-10 дней. В том случае если температура +10 С и ниже, то следует выждать как минимум 20 дней.

Если ночная и дневная температуры имеют большой перепад, то лучше и правильней всего сориентироваться по среднесуточной температуре.

Теплоизоляция монолитной конструкции

Процесс теплоизоляции выполняется для того, чтобы защитить ее от внешних атмосферных влияний и холода, что позволит сэкономить на обогреве здания. Теплоизоляция фундаментного каркаса повышает температуру под основанием, что позволяет снизить пучение почвы под ней.

Фундаменты навесов: Полное руководство на 2022 год

Во многих районах местные муниципалитеты точно определяют, какие типы фундаментов навесов требуются для вспомогательных конструкций собственности. В районах, подверженных морозам, это обычно включает фундаменты навесов для любых хозяйственных построек определенного размера. В этой статье мы сосредоточимся конкретно на том, какие варианты основания сарая доступны и какие вам следует учитывать, если вам предоставляется выбор в соответствии с местными нормами.

Нужны ли основания для фундамента сарая?

«Нужны ли нижние колонтитулы для сарая?» — один из самых частых запросов, которые мы получаем. Ответ: «Иногда. Это действительно сводится к правилам вашего местного строительного кодекса».
В нашем районе Северо-Востока и Средней Атлантики США большинство строительных норм и правил основывают свои требования к фундаменту навеса на нескольких соображениях, включая размер здания, высоту, использование и наличие инженерных коммуникаций в здании. Эти факторы подробно описаны ниже.

Требования к основанию сарая

1. Требования к основанию в зависимости от размера сарая

Это может быть самым важным фактором основания сарая. Многие местные органы власти в нашем регионе делят навесы на следующие категории размеров:

Менее 100 квадратных футов

Навесы площадью менее 100 квадратных футов (или 200 квадратных футов в некоторых местах) часто вообще не требуют нижних колонтитулов. Такие очень маленькие навесы имеют низкий риск утопления или коробления. Даже если они это сделают, любой причиненный вред, вероятно, будет незначительным. (Фундамент сарая может увеличить срок службы небольшого сарая; вы можете узнать больше о том, нужен ли вашему сараю фундамент, здесь.)

От 100 до 600 квадратных футов

Навесы в этом диапазоне часто не требуют «морозостойкого» фундамента, но может потребоваться каменная подушка или неглубокий цоколь глубиной 12 дюймов. Например, нижние колонтитулы фундамента сарая 12 × 16 могут не потребоваться, но, вероятно, будет целесообразно использовать какой-либо тип фундамента сарая из гравия.

Свыше 600 квадратных футов

Большие навесы, подобные этим, обычно требуют «защиты от замерзания», т. е. фундаментов навесов, расположенных ниже местной линии промерзания. В некоторых регионах делается исключение из требований к глубине нижнего колонтитула, если здание расположено на бетонной плите.

2. Требования к основанию в зависимости от высоты стены навеса

Фото: Sheds Unlimited

Высота является еще одним важным фактором, поскольку она помогает определить, какой вес нижние колонтитулы навеса будут поддерживать на квадратный фут. Обратите внимание, что для этих целей высота навеса обычно измеряется на высоте стены (или «карниза»), а не на высоте пика крыши. Навесы часто делятся по высоте следующим образом:

Высота менее 10 футов

Навесы со стенами менее 10 футов (или 12 футов в некоторых регионах) могут не требовать каких-либо фундаментов (хотя это обычно связано с требованиями к площади в квадратных футах). также). Если в сарае есть встроенный пол, некоторые муниципалитеты разрешают размещать его прямо на гравийной подушке.

Высота более 10 футов

Навесы высотой более 10 футов (или 12 футов в некоторых муниципалитетах) часто требуют фундамента определенного типа. Кроме того, местные органы власти могут потребовать как разрешение на зонирование, так и разрешение на строительство вспомогательных зданий такого размера. Например, фундаменты для сарая, скорее всего, потребуются, если в здании есть чердак или второй этаж.

3. Требования к фундаменту для коммунальных служб сарая

Фундамент может потребоваться, если здание будет подключено к любому типу коммунальных услуг. Это включает в себя электричество, газ, масло и / или канализацию. На фотографии выше электрический кабелепровод был установлен как часть фундамента сарая/основы сарая; он будет подключен к сараю, когда он будет доставлен.

Подключение к инженерным сетям также может повлиять на необходимость получения разрешения на строительство сарая. Это имеет смысл, поскольку последствия тонущего сарая будут сильнее, если он также рискует разорвать или обнажить инженерную сеть.

4. Требования к фундаменту при использовании сарая

Фото: Хозяйственные постройки Esh

Если сарай будет использоваться для жилья или любой другой деятельности человека, может потребоваться фундамент сарая. По крайней мере, в одном случае муниципалитет отметил, что промерзающие фундаменты навесов не требуются, если «здание представляет низкую опасность для жизни человека в случае аварии».

Итак, если кто-то спросит, нужны ли нижние колонтитулы для навеса для инструментов, скорее всего, ответ будет «нет». Тем не менее, фундамент сарая — хорошая идея, если флигель будет использоваться в качестве мастерской, сарая или офиса (как показано выше).

Вот ссылки на нормативные акты по фундаменту ангаров от нескольких муниципалитетов, к которым вы можете обратиться за идеями о том, как выглядят типичные требования:

• South Orange, NJ
• Вавайанда, Нью-Йорк
• Вестхэмптон, Нью-Джерси

Какие фундаменты для сарая самые лучшие?

Бетонные опоры в большинстве случаев являются лучшим основанием для навесов. Мы рекомендуем бетонные опоры из-за их простоты установки и относительной доступности. Их можно легко приспособить к местным требованиям, отрегулировав глубину отверстия в нижнем колонтитуле, и они намного дешевле, чем заливка и отделка полной бетонной подушки.

Кроме того, мы рекомендуем, чтобы бетонные опоры можно было комбинировать с фундаментом из гравия, чтобы получить лучшее из обоих миров: отличный дренаж и морозостойкая опорная конструкция!

Варианты основания навеса

Фундаменты	Стоимость (материалы + труд)	Морозостойкий?	Примечания
«Плавающая» бетонная подушка	$$	№	Самый простой тип бетонной подушки.
«Плавающая» бетонная подушка с неглубоким основанием	$$$	№	Относительно простая бетонная подушка с повышенной устойчивостью.
Бетонные основания навеса	$	Да	Самый доступный вариант основания навеса; можно комбинировать с гравийной подушкой для дренажа.
Фундамент сарая из бетонных блоков	$$$$	Да	Чрезвычайно прочный нижний колонтитул; обычно используется для гаражей и очень больших навесов.
Монолитные бетонные фундаменты сарая	$$$$	Да	Чрезвычайно прочный нижний колонтитул; обычно используется для гаражей и очень больших навесов.

1. «Плавающая» бетонная подушка

В зависимости от того, как определяется «фундамент», «плавающие фундаменты» могут быть оксюмороном. Как правило, «фундаменты» применяются только к основаниям навесов, которые простираются ниже уровня грунта и ниже линии промерзания. «Плавающие» бетонные подушки заливаются поверх земли и технически не включают в себя функцию «основания» ниже уровня земли. Однако, как упоминалось выше, требования к основанию навесов в некоторых муниципалитетах могут быть выполнены с помощью плавающей бетонной подушки.

Обычно мы рекомендуем НЕ использовать плавающие бетонные фундаменты для навесов (при условии, что навес имеет встроенный деревянный пол). Плавающие бетонные подушки дороже, чем подушка из гравия или бетонные опоры, и они не обеспечивают таких же дренажных преимуществ, как подушка из гравия.

Основным исключением является любой сарай, который будет построен таким образом, что бетонная подушка также будет служить полом сарая. В таком случае бетонная подушка неизбежна, а плавающая бетонная подушка является наиболее доступным вариантом, если только по нормам не требуются морозостойкие нижние колонтитулы. Вы можете увидеть полное сравнение бетонных и гравийных подушек здесь.

2. «Плавающая» бетонная подушка с мелкой опорой

«Плавающая» подушка может быть залита с неглубокой опорой по краям, чтобы придать ей немного большую прочность. По сути, это гибридная модель между простой плавающей подушкой и полной монолитной бетонной заливкой (см. ниже). Основное различие между этим и монолитной заливкой заключается в том, что фундаменты не проходят ниже линии промерзания.

В некоторых муниципалитетах требуются плавающие подушки с неглубоким основанием для навесов среднего размера. Эти фундаменты обычно имеют глубину около 12 дюймов и ширину 10 дюймов. Фундаменты также могут иметь дополнительную арматуру в виде арматуры или стальной сетки.

3. Бетонные основания навесов для пирса

Простейшим типом морозостойкого цементного фундамента для навеса является пирс. Мы рекомендуем бетонные опоры, потому что они удовлетворяют требованиям к морозостойкому основанию навесов и стоят меньше, чем большинство других вариантов основания навесов, включая плавающие бетонные подушки.

Для установки фундаментов бетонных ангаров выкапываются ямы нужной глубины и в каждое отверстие вставляется круглая форма. (Эти формы часто называют торговой маркой Sonotube®. ) Бетон заливают в формы до желаемой высоты и оставляют для отверждения, после чего навес можно установить на фундаменты и при необходимости закрепить. См. конец этой статьи для более подробных шагов.

В зависимости от конкретных местных требований бетонные сваи могут быть залиты ниже уровня земли на глубину 24”, 36”, 48” или более. Диаметр опор также варьируется в зависимости от размера здания и/или требований норм. 12 дюймов, 16 дюймов, 18 дюймов и 24 дюйма — все это обычные диаметры основания сарая.

Бетонные опоры также являются самым простым способом выровнять навес на уклоне, сохраняя при этом морозостойкие нижние колонии (насыпь из гравия — самый простой способ во всех отношениях).

Сочетание бетонных нижних колонтитулов с гравийной подушкой создает фундамент, который поддерживает навес, а также отводит воду от деревянного основания. Мы рекомендуем этот тип бетонного цоколя для максимальной долговечности в сборных навесах со встроенными деревянными полами.

4. Фундаменты сарая из бетонных блоков

Важно различать фундаменты сарая из бетонных блоков и простые бетонные блоки, уложенные на землю под навесом. Бетонные блоки, размещенные непосредственно на земле, являются , а не достаточным основанием для сарая, и мы не рекомендуем их.

С другой стороны, фундаменты сарая из стен из бетонных блоков — это совсем другая история. На самом деле, этот тип фундамента настолько прочен, что для большинства типов навесов он является излишним! Мы рекомендуем бетонную навесную площадку с блочными цоколями только в том случае, если здание идет без деревянный пол и а) имеет второй этаж или б) будет использоваться как гараж.

Для возведения фундамента сарая из бетонных блоков обычно требуется три этапа.

1. После земляных работ на желаемую глубину заливается железобетонный фундамент (ориентировочные размеры: толщина 8 дюймов и ширина 12 дюймов).
2. После затвердевания основания возводится стена из бетонных блоков до нужной высоты.
3. Заливается плоская бетонная подушка, края которой опираются на верхнюю часть блочной стены. Эта площадка служит полом сарая/гаража.

В этом видео вы можете увидеть пошаговый обзор того, как мы устанавливаем цоколь стены из бетонных блоков (показан проект фундамента гаража).

5. Монолитные бетонные фундаменты сарая

Последний вариант фундамента цементного сарая – монолитная заливка. Он похож на фундамент сарая из бетонных блоков, но полностью сделан из бетона и строится за одну заливку. После земляных работ одновременно заливают бетоном фундаменты, стены и подушку.

Стоимость фундаментов для монолитных и блочных стен относительно одинакова и для наших клиентов, как правило, зависит от эстетики.

Дополнительные 3D-схемы различных бетонных фундаментов сарая можно посмотреть здесь.

Часто задаваемые вопросы о фундаменте навеса

Насколько глубоким должен быть фундамент навеса?

В целом:

• Для небольших навесов требуется гравийная подушка глубиной 4 дюйма (фундаменты навеса не требуются).

• Фундаменты среднего навеса могут иметь глубину 12 дюймов (или вообще не требуются в некоторых районах).

• Фундаменты больших навесов должны располагаться на 12 дюймов ниже линии промерзания (т. е. на глубину 24 дюйма, 36 дюймов, 48 дюймов или более в зависимости от местного климата).

Однако это очень общие рекомендации. Вы всегда должны проверять требования местных строительных норм и правил и следовать приведенным там инструкциям.

Сколько опор нужно для сарая?

Однозначного ответа нет, но хорошее эмпирическое правило (при использовании бетонных фундаментных свай) — один фундамент сарая через каждые 8-10 футов. Это означает, что у сарая 8×10 должно быть 4 фундамента (если они требуются), а у сарая 16×40 должно быть около 15 фундаментов. Конечно, этот ответ предполагает, что ваш местный муниципалитет требует фундамента; проверьте свой местный код!

Если ваш сарай сборный с деревянными полозьями под балками пола, важно учитывать, как эти полозья будут поддерживаться. Вы можете разместить ряд опор под каждым полозом или, по крайней мере, добавить гравийную подушку вокруг бетонных опор, чтобы обеспечить равномерную поддержку под каждой частью сарая. Это поможет предотвратить провисание или коробление по мере старения.

Нужны ли цементные плиты для сарая?

Это зависит от требований местных строительных норм и правил. В некоторых случаях достаточно плавающей бетонной подушки (толщиной 4 дюйма на основании из щебня). В других случаях могут потребоваться 12-дюймовые нижние колонтитулы как часть заливки бетона. Для самых больших навесов может потребоваться, чтобы блочные стены или другие фундаменты выступали не менее чем на 12 дюймов ниже линии промерзания.

Заключение

В конце концов, возведение фундамента сарая является дополнительным этапом в процессе возведения фундамента сарая, и большинство людей по возможности избегают его. Однако для соблюдения местных норм (и для максимальной долговечности вашего сарая) важно, по крайней мере, учитывать, какие опоры могут потребоваться в вашем случае.

Если вы находитесь в нашей зоне обслуживания, мы будем рады предоставить вам бесплатное предложение по профессионально установленным основаниям сарая. Мы желаем вам всего наилучшего при планировании вашего сарая!

Бесплатная смета фундаментов сарая

Калькулятор эллипсоидного купола — Институт монолитных куполов

Калькуляторы Обновлено 13 июня 2022 г. К Дэйв Саут

Расчет полуэллипсоидного куполаКалькулятор полуэллипсоидального купола Ссылка

Использование калькулятора эллипсоидных куполов

Полуэллипсоидные купола обычно используются для конструкций размером с дом. Сплюснутый эллипсоид — купол, который выглядит так, будто на нем кто-то сидит — имеет круглое основание и эллиптическое поперечное сечение. Форма снижает общую высоту, обеспечивая при этом больше «пространства над головой» относительно «стены» купола. Это может уменьшить площадь поверхности — снизить цену и обеспечить более эффективную площадь пола — по сравнению с аналогичными конструкциями сферических куполов.

Менее распространенные, чем сплюснутые эллипсоиды, вытянутые эллипсоиды представляют собой высокие формы, часто используемые для специализированных помещений в многокупольных конструкциях. Если высота сплюснутого эллипсоида меньше радиуса основания, то высота вытянутого эллипсоида больше радиуса основания. Оба поддерживаются этим калькулятором. Расчеты полушарий также поддерживаются, но вместо этого мы рекомендуем использовать Калькулятор сферического купола.

Все параметры хранятся в URL-адресе страницы, который можно добавить в закладки, сохранить и поделиться им. Используйте «Копировать в буфер обмена», чтобы скопировать и вставить результаты в свои заметки или электронные письма. Распечатайте страницу или сохраните в формате PDF, чтобы получить профессиональную копию чертежа и результатов.

Имейте в виду, что если калькулятор может нарисовать структуру, это НЕ означает, что эту структуру можно построить. Этот калькулятор всего лишь инструмент. Всегда консультируйтесь с квалифицированными специалистами, прежде чем приступить к проекту.

На этот калькулятор распространяются наши Условия предоставления услуг.

Расчет полуэллипсоидного купола для большого монолитного купольного дома с тремя спальнями. Купол имеет 50 футов в диаметре и 20 футов в высоту с добавлением 10-футового уровня пола для потенциального чердака. Эллиптическое поперечное сечение этого сплюснутого эллипсоида сглаживает верхнюю часть, создавая больше пространства вокруг основания. Нажмите, чтобы увидеть живую версию этого дизайна.

Входы

Диаметр. Максимальный размер круглого основания купола и дополнительной стенки штока. Радиус основания — половина диаметра — это экваториальный радиус (а) эллипсоида. Максимальный рекомендуемый диаметр составляет 100 футов (30 м).

Высота. Высота эллипсовидной части конструкции. Это вертикальный радиус (b) эллипсоида.

Стенка ствола. Высота дополнительного цилиндра стенки штока. Установите высоту стенки на ноль (0), чтобы удалить расчеты стенки штока.

Уровень. Дополнительный горизонтальный уровень над полом, образующий часть конструкции. Он вычисляет воображаемый круг на этом уровне плюс верхнюю часть конструкции от этого уровня до вершины. Уровень пригодится для расчета второго этажа.

Накладка. Масштабированное графическое наложение, помогающее визуально представить размер и назначение здания.

Единицы. Выбираемая единица измерения будет маркировать выходные данные калькулятора и корректно масштабировать наложение. Обратите внимание, что все числовые значения должны быть указаны в одних и тех же выбранных единицах измерения.

Пол

Диаметр. Диаметр пола представляет собой окружность, представляющую диаметр пола, стволовой стены и основания купола.

Радиус. Радиус пола составляет половину диаметра пола и является полезным числом для различных расчетов.

Окружность. Окружность пола — это расстояние вокруг круглого пола, стволовой стены и основания купола.

Район. Площадь пола – это площадь круга, вписанного в диаметр пола.

Купол

Высота. Высота купола — это расстояние от основания купола до вершины.

Коэффициент эллиптичности. Отношение между экваториальным радиусом и вертикальным радиусом, описывающее эллипс поперечного сечения. Отношение больше единицы — это сплюснутый эллипсоид, меньше единицы — вытянутый эллипсоид. Максимальное рекомендуемое соотношение сплющенного эллипсоида составляет 1,45 — мембрана Airform начинает сморщиваться при соотношении выше 1,45.

Искривление. Радиус кривизны является мерой самой кривой в верхней части. Расстояние от кривой до воображаемого начала координат, описывающего сферу той же кривизны.

Поверхностное расстояние. Расстояние до поверхности купола – это длина от вершины по кривой купола до основания купола.

Площадь поверхности. Площадь поверхности купола технически представляет собой площадь боковой поверхности купола от основания до вершины.

Объем. Объем купола — это кубическая мера объема, заключенного в купольной части конструкции.

Квартира-студия Ио-20 — типовой проект, построенный в Мастерской строителей монолитных куполов. Это сплюснутый эллипсоид диаметром 20 футов и высотой 7 футов на стенке ствола высотой 3,5 фута. Нажмите, чтобы увидеть версию этого дизайна с калькулятором в реальном времени.

Стенка штока

Высота. Высота стенки штока описывает высоту цилиндра с диаметром дна и высотой стенки штока. Он соединяет пол с основанием купола. Оставьте высоту стенки штока равной нулю (0), чтобы удалить стенку штока.

Площадь поверхности. Площадь поверхности стенки штока — это площадь цилиндра, образованного стенкой штока.

Том. Объем стенки штока представляет собой кубическую меру объема, заключенного в цилиндре стенки штока.

Итого

Высота. Общая высота — это общая высота конструкции, определяемая суммой высот стволовой стены и купола.

Поверхностное расстояние. Общее расстояние по поверхности представляет собой расстояние от поверхности купола от вершины до основания плюс высота стены ствола, равная расстоянию вдоль поверхности здания от вершины до пола.

Площадь поверхности. Общая площадь поверхности представляет собой сумму площади поверхности купола и площади поверхности цилиндра стенки штока.

Том. Общий объем — это кубическая мера общего объема, охватываемого всей структурой.

Пример вытянутого эллипсоида — 40 футов в диаметре и 30 футов в высоту. Показан уровень второго этажа на высоте 10 футов. Запустив вычисления дважды с уровнями 10 футов и 20 футов, мы находим форму купола с максимальной потенциальной площадью более 3000 квадратных футов. Нажмите, чтобы увидеть версию этого дизайна с калькулятором в реальном времени.

Уровень @

Высота над полом. Высота уровня — это расстояние от пола до горизонтального «среза» на заданном уровне над полом. Он эффективно создает подраздел всего здания.

Диаметр. Диаметр уровня — расчетный диаметр на заданном уровне над полом.

Радиус. Радиус уровня — это рассчитанный радиус — половина диаметра уровня — на указанном уровне над полом.

Окружность. Окружность уровня — это периметр вокруг воображаемого среза на заданном уровне над полом.

Район. Площадь уровня — это площадь круга, описываемого воображаемым срезом на уровне, указанном над полом. Обычно используется установка уровня на уровне 10 футов (3 м) для расчета диаметра и площади второго этажа.

Часть выше уровня

Оставшаяся высота. Воображаемый срез структуры на указанном уровне фактически создает вторую часть общей структуры. Оставшаяся высота рассчитывается как высота от заданного уровня до вершины купола.

Поверхностное расстояние. Расстояние до поверхности уровня — это общее расстояние от вершины купола до воображаемого среза на заданном уровне. Он будет правильно следовать за куполом и даже спускаться по стволовой стене.

Площадь поверхности. Площадь поверхности уровня — это оставшаяся общая площадь поверхности конструкции над воображаемым срезом на указанном уровне. Это удивительно полезная мера при расчете потребности в материалах для купола.

Том. Объем уровня — это общий кубический объем, охватываемый оставшейся структурой над указанным уровнем.

Наложения

Наложение — это изображение в масштабе, помогающее передать размер, назначение и масштаб вычисляемой структуры. Они только для удобства. Не предпринимается никаких попыток «поместить» их внутри здания или определить их надлежащее использование для конструкции. Они всего лишь наглядное пособие.

Нет. Параметр none удаляет наложение.

Лицо. Наложение человек является наложением по умолчанию. Это человек ростом 6 футов (1,8 м).

Автомобиль. Накладка car представляет собой седан среднего размера, рядом с которым стоит человек ростом 6 футов (1,8 м).

BBball. Накладка bball представляет собой боковой силуэт стандартной американской баскетбольной площадки для соревнований на шестидюймовом полу. Мы рекомендуем установить для параметра уровень значение 20,5 футов, чтобы показать стандартную высоту зазора, необходимую для пола для соревнований.

Загрузчик. Накладной погрузчик представляет собой небольшой фронтальный погрузчик с рабочей грузоподъемностью 6000 фунтов (2800 кг) и ковшом высотой примерно 8 футов (2,5 м) рядом с человеком ростом 6 футов (1,8 м).
