Монолитное здание: Монолитный дом — что это?, 15 июля 2019 — Novostroy.su

Роль «монолита» в современном строительстве

В строительстве многоэтажных жилых зданий в прошлые годы сложились свои стереотипы — это преимущественное использование сборного железобетона и очень редко — монолитное строительство, основанное на использовании опалубки и опалубочных систем разного типа. Сегодня очевидно, что в настоящее время альтернативы «монолиту» нет, по крайней мере, с точки зрения стоимости. Мы не знаем ни одного сборного железобетонного здания, у которого стоимость квадратного метра жилой площади выходила на такой низкий уровень, на который объективно может выйти монолит.

Чем же объясняется «живучесть» строительства из сборного железобетона при очевидных преимуществах монолитного строительства? Это обусловлено «давлением» созданной в минувшие годы огромной производственной базы. Она жестко диктует условия, если это домостроительный комбинат, где работают 2-2,5 тысячи рабочих. При повсеместном переходе на «монолит» остро встанут вопросы социального плана.

Отпадает необходимость жестко следовать номенклатуре изделий из сборного железобетона, выпускаемых заводом. Поэтому в руках архитектора появляются практически неограниченные возможности для нормотворчества. В новых экономических условиях большую роль играет также себестоимость возведения объекта, где монолиту пока нет равных. Все это заказчики и проектировщики, умеющие считать деньги, поняли давно. Но вот отказаться от многолетнего привычного проектирования в модульной сетке, безусловно необходимой при использовании сборного железобетона, не хватает либо смелости, либо просто эта мысль не приходит в голову.

Следует отметить, что еще в середине 60-х годов (когда сборный железобетон был абсолютом) Госстрой ставил задачу — определить параметры, при которых монолитный железобетон будет наиболее эффективным с экономической точки зрения. Железобетон — композитный материал, состоящий как минимум из двух частей — бетонной смеси и арматуры, имеющих не только разную прочность, но и стоимость. Расчеты, выполненные тогда специалистами ГИПРОТИСа, показали, что для определенных соотношений стоимости разных марок арматурной стали и бетона можно оптимизировать процент армирования в конструкциях в зависимости от формы напряженного состояния (изгиб, сжатие и т.п.) и величины усилий. Но все это было во времена директивных стоимостных показателей. Сейчас у нас рынок и эти зависимости наверняка серьезно изменились. Было бы очень полезно, если бы специалисты и ученые просчитали на основе существующих цен и строительных норм и правил наиболее эффективные проценты армирования различных конструкций.

Новые строительные технологии помогают экономить. С началом активного инвестирования в российскую недвижимость неизбежно начнется и массовое внедрение новых строительных технологий. Некоторые в России уже прижились, другие только-только завоевывают рынок. Среди новых технологий безусловным и самым известным лидером является монолит. Монолитные дома все больше популярны в последнее время, особенно у тех компаний, которые строят для людей небогатых. У монолита есть преимущества перед панельным домом: первые теплее, поскольку между бетонным блоком и кирпичной обкладкой есть утеплитель — чаще всего это так называемое минеральное волокно; кроме того, кирпичный фасад и смотрится лучше, чем серые панели. Стоимость монолитного дома находится где-то посередине между зданием панельным и кирпичным. Это позволяет монолиту стать весьма перспективным, особенно если учесть, что, с одной стороны, самый большой спрос сейчас на дешевое жилье, а с другой, требования к нему у покупателей все выше.

Однако самое большое будущее сейчас прочат свободной планировке. Чтобы обеспечить ее, используется такая технология, как перекрытия на несущих колоннах. В домах, построенных по такому принципу, может вообще не быть одинаковых квартир; в них проще создавать магазины, рестораны и прочие коммерческие помещения на нижних этажах. Кроме того, такой дом не будет опасным и в районе с частыми землетрясениями.

Однако строительство и дома без сложной инженерной «начинки» обходится недешево, несмотря на то, что себестоимость строительства падает. Поэтому крупные застройщики, например, такие, как компания «КРОСТ», пытаются сэкономить, открывая собственные производства — к примеру, бетонные заводы.

При возведении монолитных домов применяется совершенно иной способ строительства — каркасный.

В квартирах, что располагаются в домах из монолита, теплее зимой и прохладнее летом. Такой баланс достигается не только благодаря удачной современной технологии строительства, но и с помощью последних технических достижений: центральное кондиционирование, индивидуальный тепловой пункт и др., что является неотъемлемой частью элитных домов. Жилье среднего класса (повышенной комфортности) строится без дополнительных дорогостоящих удобств и на первый взгляд отличается от квартиры в панельной многоэтажке только более удачной планировкой жилища. Но в монолитном доме возможна практически любая перепланировка, еще на стадии строительства можно предложить инвестору собственный проект планировки.

Технология строительства позволяет возводить дома в достаточно короткие сроки, что является несомненным достоинством. Основа технологии монолитного литья — соединения арматуры и опалубка. Применяя их, гораздо сложнее ошибиться и допустить брак. Сейсмически устойчивая конструкция прочно держит форму дома, стены получаются ровнее, потолок и пол, отлитые из бетона, лишены швов и пустот и обеспечивают хорошую звукоизоляцию.

К достоинствам монолитных домов можно отнести следующее: в первые годы «жизни» дома грунт проседает, и в панельных домах могут образоваться трещины, а монолит оседает целиком и трещин не дает.

Многие монолитные дома предполагают свободную планировку. Внутренние стены и перегородки в квартирах могут быть из кирпича или из гипсокартона, что много хуже, но дешевле. Потребительские качества жилья в нетиповых домах выше. У будущих новоселов шире возможность выбора планировки квартир и удобств (один или два уровня, два или больше санузлов в многокомнатных квартирах, кладовки и т.п). Монолитные дома красивее — сама методика строительства позволяет без усилий и дополнительного вложения средств сделать любой монолит архитектурно выразительным: разноэтажные секции с башенками, эркеры, мансарды, округлые или овальные формы зданий. То есть использование преимуществ монолитного строительства позволяет проектировать интересную нестандартную застройку целых кварталов.

Кстати: имеющих машины людей (а таких все больше) уже не пугает отдаленность жилья — его качество для них гораздо важнее месторасположения. Поэтому строить в удаленных районах нетиповые дома по индивидуальным проектам — это работать на будущее.

Преимущество монолитов и то, что они строятся очень быстро. Но есть и еще один существенный плюс у домов, построенных монолитным способом. Квартиры в них идеально приспособлены для индивидуальных перепланировок после вселения — тяжелые конструкции опираются на колонны монолита, а не на стены, поэтому стены можно по желанию убрать или пробить арки и проемы без риска нарушить прочность несущих конструкций.

Проекты предусматривают возможность трансформации квартир в процессе строительства и эксплуатации. Причем, как уже было сказано, без опасности нарушить жесткость несущих конструкций, что очень важно при традиционном отсутствии законопослушания у наших граждан. А тут и захочешь, так ничего не испортишь — этакая «защита от дурака».

Тем не менее, панельные типовые дома продолжают вырастать не только на окраинах, но и в престижных районах. Почему, несмотря на явные преимущества индивидуального монолитного домостроения, продолжает застраиваться панельными серийными домами даже центр? Во-первых, пока не хватает мощностей у «монолитчиков». Во-вторых, дешевые серии панельных домов дают возможность небогатым людям, желающим улучшить свои жилищные условия, или расселяемым из сносимых домов приобрести квартиру в привычном для них районе. В-третьих, это — рынок сбыта своей продукции специализирующихся на панельном домостроении московских ДСК, обеспечивающих рабочими местами тысячи строителей. Но будущее — за индивидуальной застройкой.

Сегодня монолитное строительство — одна из наиболее перспективных технологий возведения жилых зданий. Его идея очень проста и наверняка знакома многим — по тому же принципу заливают фундаменты домов. В масштабе целого здания это выглядит как возведение конструктивных элементов из бетоносодержащей смеси с использованием специальной опалубки непосредственно на строительной площадке. Рассказать об особенностях монолитного жилья мы попросили сотрудника Департамента инвестиционных программ строительства, квалифицированного аналитика рынка недвижимости Российской гильдии риэлтеров Андрея Викторовича Куприянова

— Возведение монолитного дома менее хлопотно?

— При строительстве дома с применением монолитного бетонирования прямо на строительной площадке устанавливается растворно-бетонный узел. Бетон производится на месте, подается в бетононасос и укладывается в предварительно установленную опалубку. Скорость возведения такого дома немногим уступает сборке панельного. Максимальная скорость возведения одного этажа односекционного дома может занимать до двух суток. Скорость отливки монолита — 4-5 дней. По ряду показателей панельные дома проигрывают в сравнении с монолитными. В них, например, невозможна планировка квартир с любым набором необходимых городу квартир, приходится время от времени герметизировать внешние швы.

— Монолитные здания считаются еще и долговечнее панельных.

— Да, это действительно так. «Хрущобы» пришлось сносить через пятьдесят лет, потому что их несущие способности резко ухудшились. Такая же участь ждет и девятиэтажки, а по прошествии еще нескольких десятков лет — панельные дома более поздних серий. Дело в том, что технология сборки панельного дома предусматривает большой объем сварочных работ, то есть железобетонные конструкции связаны друг с другом посредством сварки с применением большого количества металлических закладных деталей. Бетон здесь уже не играет никакой роли, и усталость металла сказывается на прочности конструкции, вызывает ее смещение. В таком доме становится опасно жить.

— Отчего это происходит? Одна из причин — попадание влаги и воздуха через стыки наружных стеновых панелей. Закладные детали, на которых держатся навесные панели, начинают ржаветь, а панели — отваливаться. А вот у монолитного дома срок жизни — более 150 лет. Именно в течение этого времени железобетон не теряет своих прочностных свойств.

— Известно, какое значение в монолитном домостроении имеет качественная опалубка. Но где ее взять?

— Сегодня опалубка для «монолита» закупается в основном в Италии, Германии и Финляндии. Она включает в себя определенное количество металлоконструкций, специальную фанеру и рассчитана, примерно, на 100-кратную оборачиваемость. В принципе, совсем несложно наладить производство качественной опалубки и у нас. Достаточно создать совместное предприятие или выкупить «ноу-хау». Все затраты окупятся.

— Судя по всему, развитие монолитного домостроения приведет к существенному сокращению мощностей московских домостроительных комбинатов.

— Действительно, в Москве — четыре домостроительных комбината. Так уж сложилось, что на протяжении полувека в столице развивалось только панельное и кирпичное домостроение. Разом отказаться от него, закрыть домостроительные комбинаты, лишив полмиллиона людей рабочих мест — непросто. Поэтому модернизацию стройкомплекса необходимо производить постепенно.

— Ну, а что изменится, если по результатам обследования окажется, что монолитный дом, наряду со всеми положительными характеристиками, окажется не дороже панельного или, более того, дешевле?

— Появится возможность иначе подходить к структуре городского заказа. Можно будет изначально планировать выделение средств для строительства монолитных домов, определять их стоимость и уже на конкурсной основе привлекать частные подрядные организации. В конечном счете, москвичи получат более дешевое и качественное жилье.

В монолитном строительстве есть свои особенности. На сегодняшний день существует не так много фирм, способных качественно возводить монолитные дома. Ведь это новая технология, требующая знания особых приемов и способов строительства. Необходима и новая система проектирования. Прошло довольно много времени, прежде чем отечественные фирмы, занимающиеся монолитным строительством, приобрели достаточный опыт.

Очень большую роль в монолите играет опалубка. Именно она во многом определяет сроки и качество возведения конструкций. Применение современных опалубочных систем позволило существенно повысить технологичность монолитного строительства, сделать его конкурентоспособным. Сегодня опалубочные системы классифицируют по области применения (для стен, для перекрытий, для колонн и т. п.), конструктивным особенностям (рамные, балочные), способу установки (стационарная, самоподъемная, подъемно-переставная, подъемная), размерам и применяемым материалам. Пока в нашей стране еще не создана универсальная опалубочная система, поэтому за российский строительный рынок борются ведущие зарубежные производители опалубки.

Нынешние строители применяют две основные технологии: с щитовой опалубкой и с туннельной опалубкой. Первая более скоростная, позволяет получать целые блоки квартир и возводить одновременно внутренние стены и перекрытия любой конфигурации. При помощи второй технологии — с туннельной опалубкой — можно строить здания каркасного типа без балок. В результате становится реальной любая планировка квартир. Поэтому покупатель может либо заказать необходимую планировку еще на стадии строительства, либо спланировать интерьер после завершения строительства. Причем единственным ограничением фантазии могут быть только размеры квартиры.

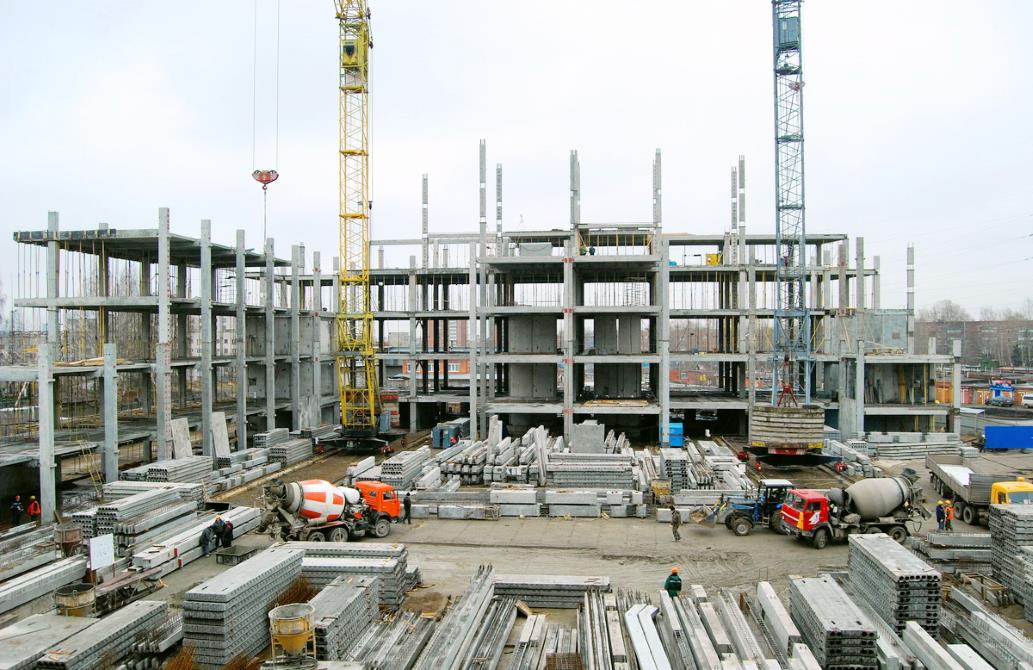

По типу конструкции различают чисто монолитные и сборно-монолитные дома. В последних монолитными делают несущие элементы, а наружные стены выполняют из более привычных материалов, таких, например, как кирпич или панели. Если использование кирпича позволяет повысить потребительские свойства объекта, то преимущества панелей весьма сомнительны — те же швы и прочие проблемы крупнощелевых панельных строений.

Первоначально себестоимость монолитного строительства была гораздо выше, чем панельного. Это и создало монолитным домам ореол жилья для богатых. Однако за прошедшие годы себестоимость «монолита» существенно снизилась, сейчас она лишь на 20-40% выше, чем «панели». В результате дома оказались доступными гораздо более широкому кругу покупателей, ведь оставшаяся разница в цене с лихвой компенсируется качеством такого жилья. Снизились и сроки возведения монолитных домов.

Добиться права на строительство с каждым годом все труднее, хотя бы потому, что количество свободных площадок в городе сокращается. И застройщики хотят использовать полученное место с максимальной отдачей.В этих условиях особенно важно выбрать правильного поставщика технологий материалов, который, как это делают лидеры это рынка (ПромСтройКонтракт, СеверТрансМонолит, ЗАО Опалубочные системы, Экостройпроект, ПромСтройУрал, Агрисовгаз, МСК) гарантировал бы отсутствие брака на уровне монолитного конструктива. Прежде всего на уровне — опалубки.

Материал опубликован в разделе: Статьи и интервью.

Монолитные и сборно-монолитные здания — Студопедия

Этапы возведения монолитного здания. Статьи компании «ООО «Опора Строй Инжиниринг»»

   3. Этап третий. (фундамент)

4. Этап четвёртый. (каркас и опалубка )

   Монтаж арматурного каркаса, этот этап особенно важен в монолитной технологии строительства, позволяет построить высокоэкономичный дом за кротчайшие сроки. В зависимости от формы арматурного каркаса создаётся форма будущего здания. Арматурные каркас придает стенам здания дополнительную надежность и прочность.

Затем устанавливается несъёмная опалубка. После подготовки территории и установки арматурного каркаса строительство подходит к этапу возведения специальных щитовых конструкций, в которые немногим позже будет залит бетон.

  5. Этап пятый завершающий (заливка бетона и прокладка коммуникаций )

   Прокладка инженерных коммуникаций. Монолитное строительство предполагает, что коммуникации укладываются непосредственно в опалубку, для чего в толще стен обустраиваются специальные каналы.

Требования монолитного строительства.

Соблюдение всех регламентов и стандартов к монолитному строительству :

•  ГОСТ ( свод государственных стандартов)
• СНиП (свод строительных норм и правил)
• СанПиН (свод санитарных норм и правил)
• ТСН (территориальных строительных норм)
• НПБ (вод норм пожарной безопасности)

Монолитные работы – строительство монолитных зданий по выгодным ценам в Москве от компании БИТЭКС

Уход за бетоном

Общие сведения о бетоне

Бетон представляет собой искусственный камень, который получается путем смешивания наполнителя (щебня или гравия) и связующего компонента (цемента, песка, воды) и добавления пластификаторов, повышающих эластичность и пластичность бетонного раствора. Соотношение наполнителя и связующего должно быть таким, чтобы все пустоты между щебнем были заполнены. Как правило, объем щебня в монолитном бетоне составляет 75–80 %.

Пропорциональное количество воды и цемента (водоцементное соотношение) является важнейшей характеристикой монолитного бетона, определяющей его прочность. Общий закон характеристик раствора определяет зависимость прочности от водоцементного соотношения (В/Ц). Чем меньше В/Ц, тем прочнее бетон. Тем не менее, при В/Ц близкому к 0,2, необходимом для гидратации цемента, бетонный состав обладает низкой пластичностью, поэтому на практике используется водоцементное соотношение близкое к 0,3.

При производстве в построечных условиях чрезмерное добавление воды для увеличения подвижности раствора может в несколько раз снижать прочность бетонной смеси, потому в ответственных монолитных конструкциях очень важно использовать товарный бетон с лабораторным контролем качества.

Монолитное строительство и проектирование монолитных зданий

Монолитное строительство и проектирование монолитных зданий

В наше время монолитное строительство — наиболее перспективная и удобная техника возведения жилых зданий (в частности жилых высотных зданний). Основной принцип монолитного стоительства невероятно прост и понятен не только строителю, но и проектировщику и даже простому гражданину. Такой же принцип используетися во время заливки фундамента. Только тут «отливается все здание целиком». Это выглядит как цельный блок железобетона, невероятно прочного и долговечного.

Принцип сооружения монолитного здания

Основной принцип — возведение отдельных конструктивных элементов из бетонной смеси при использовании специализированной опалубки прямо на месте строительства.

Монолитное здание — что это?

Давайте разберемся, что такое монолитное здание (монолитный дом) и почему так много шума вокруг этих технологий. Поговорим о преимуществах и перспективах такого рода строительства.

В Украине, как и в других странах постосоветского пространства монолитное строительство фактически не развивалось ввиду относительно большой сложности и дороговизны. Строители и проектанты отдавали преимущество быстрому, пусть и не столь удобному, строительству с помощью панелей. Это позволяет строить быстро, много с минимумом телодвижений.

Прошло немного времени пришли иные стандарты: нужно было строить качественно, предоставить жильцам менять планировку квартир и просто позволить жить в красивом здании, а не в квадратной серой коробке. Да и теперь для постройке не нужна была большая строительная площадка. Все это можно реализовать в постройке только монолитного здания.

Преимущества монолитных зданий

Грамотное проектирование монолитного здания позволит добавить еще одно преимущество — хорошую звукоизоляцию. Ведь в стенах пустот нет, как в кирпичных или панельных. Звуку попросту некуда распространятся. К тому же есть еще один плюс — вся электропроводка планируется изначально, потому исключаются ее повреждения.

Особое свойство монолитного здания — прочность и жесткость конструкции. Тут попросту исключены трещины, стыки меж плитами. Дом всей своей конструкцией перераспределяет нагрузки на фундамент, чем нивелирует проблемы с осадкой здания. Слабых сторон нет!

Порой говорят, что монолитные здания вредны, т.к. «не дышат». Да, с деревянными домами ничто не сравнится, но монолитные здания по сути сделаны из бетона. Из того же бетона, что и панельные. Но сейчас используются современные технологии, где вредных веществ куда меньше, чем в зданиях 10-15 летней давности. Так что боятся нечего.

Монолитное жилое здание не имеет никаких швов, что позитивно сказывается на звуконепроницаемости и теплосбережении в холодную пору года. Грамотное использование теплоутеплителей помогает экономить на энергозатратах жильцов. Монолитка позволяет снизить массу и объемы используемых конструкций и в результате они на 25% легче кирпичных строений. Меньше нужно материалов — меньше нужно за них платить. Выгода на лицо!

Несравнимое преимущество монолитного здания — его строительство начинается и заканчивается на строительной площадке. Не нужны массивные краны, тяжелая техника.

Процесс проектирования и возведения монолитного здания

1. Процесс создания здания состоит из нескольких таких необходимых этапов

2. Согласования с заказчиком всех деталей

3. Архитектурное проектирование монолитного здания (чаще высотного жилого здания)

4. Строительство

5. Подготовка и доставка бетона необходимой марки (марки 200 и 400)

6. Подготовка специализированной опалубки

7. Укладка бетона в формы опалубки

8. Проведение отделочных работ

Уборка территории и торжественное разрезание ленточки в день открытия нового и совершенного жилого здания.

Наша архитектурная компания проектирует высотное монолитное здание и вводим его в эксплуатацию даже если застройка точечная (нет подъездных путей). Строительство и его техника это позволяет.

Можно подытожить: проектирование здания и монолитное строительство ведется по четко отработанной схеме, возведение зданий осуществляется в очень короткие сроки без ущерба качеству.

Следует отметит, что качественно выполненная работа при монолитном строительстве позволяет ускорить «сушку» здания. Фактически сразу после завершения строительства — стены и потолки готовы к финишной отделке и непосредственному заселению новых жителей.

В итоге можно сказать, что благодаря своим уникальным особенностям монолитные дома наиболее устойчивы к агрессивной внешней среде, к воздействию техногенных неблагоприятных факторов. Они менее подвержены землетрясениям, хоть у нас в Украине сейсмоактивных регионов фактически нет.

Монолитные здания, безусловно, более долговечны. Срок службы панельных домов как правило не превышает 50 лет. Наши, монолитные здания прослужат более 200 лет. И это не предел.

Лекция 4 Технология Тисэ

Технология Тисэ

Технология Тисэ принципиально отличается от других аналогов тем, что распалубка осуществляется сразу после уплотнения. «Один блок формуется за 5 — 10 минут». Вторая особенность характерна для работы с передвижной опалубкой. Стеновой блок формуется непосредственно в стене без подстилающего раствора. Формование блоков можно выполнять и вне кладки, на любом ровном месте. Через день-два их уже можно укладывать в стену на подстилающий раствор, но это менее целесообразно. По ходу кладки — отливки стены, пустоты следует заполнять гидрофобным теплоизолятором.

Тисэ и традиционная кладка.

В итоге получается стена, близкая по свойствам стене, сложенной из керамзитобетонных или пенобетонных блоков. Сравним цену материалов и трудозатраты на сооружение стен по технологии Тисэ и из готовых блоков. Для кладки 1 м3 стены Тисэ потребуется 0,6 м3 богатого густого раствора (пустоты в блоке составляют 45% , раствор — 55%+ раствор на заполнение вертикальных швов) и 0,4 м3 утеплителя; для стены из блоков потребуется 0,9 м3 собственно блоков и 0,1 м3 бедного раствора. Блоки стоят 40 у.е./куб, утеплитель — от 30 у.е./куб, раствор придется готовить на площадке. Компоненты богатого (1:3:0,5) раствора стоят 20 у. е. (цемент) + 10 у.е. (песок)/куб раствора, бедный раствор обойдется в 20 у.е./куб.. Итого материалы для кладки 1 м3 стены Тисэ стоят 0,6х30+0,4х30=30 у.е.; для стены из блоков — 0,9х40+0,1х20=38 у.е. Трудоемкость сооружения стены Тисэ заметно выше, чем кладки из блоков: в последнем случае приходится готовить значительно меньше раствора, не надо ничего уплотнять и соблюдать особую осторожность, как при снятии опалубки Тисэ со свеже сформированных блоков. По заверениям разработчиков, формирование одного блока занимает до 10 мин., добавим пару минут на перемещение и установку по уровню или шнурке опалубки и получим: «каменщик», формирующий блоки с подсобником, готовящим и подающим раствор, за час могут изготовить до 5 блоков, за 10-ти часовой рабочий день — 50. При ширине стены 25 см. это составит 50х0,5х0,25х0,15=0,94 м3 кладки. Три человека за один день могут положить от 4 м3 кладки из пенобетонных блоков. В деньгах трудозатраты на 1 м3 стены Тисэ составят не менее 40 у.е. (дневная зарплата двух рабочих). Трудозатраты на 1 м3 стены из блоков можно оценить в 60/4=15 у.е. В итоге получается 70 у.е. за 1 м3 стены Тисэ и 55 у.е. за 1 м3 стены из блоков.

К стоимости цены стены Тисэ надо добавит еще цену набора инструментов Тисэ. Эта добавка существенно зависит от объемов работ. Если объем всех стен 10 м3, добавка на 1 куб составит 10 у.е., при объеме всех стен 100 м3 — 1 у.е./1 куб. Особенно велики затраты труда на ручное изготовление раствора — 20 у.е./куб. Их можно существенно снизить, если приобрести бетономешалку, однако ее минимальная цена — 300 у.е., тоже добавится к общей стоимости стен. Но даже при объеме всех стен более 100 м3 затраты на 1куб. будут >55 у.е., и работа по технологии Тисэ станется дороже традиционной кладки. При существенно меньших объемах работы класть стены из облегченных блоков на много дешевле.

Сюрпризы технологии Тисэ.

Кроме высокой трудоемкости исполнения и стоимости оборудования, в технологии Тисэ заложены и другие сюрпризы для неопытного, «народного», как выражаются разработчики Тисэ, строителя.

1. «Песок используется крупный или средний, непросеянный» утверждают разработчики, но не предупреждают, что в непросеянном песке могут оказаться комочки глины или других примесей. Поскольку стенки блоков тонки (4 см), присутствие примесей недопустимо.

2. «В день можно выложить один слой блоков, а за три недели с одной опалубкой возводится этаж среднего дома.» В день с одной опалубкой можно выложить 50 блоков — 25 метров кладки в длину. Дом размером 9х9 м с одной внутренней капитальной стеной имеет длину стен 45 м. Таким образом, чтобы выложить за один день один ряд понадобится 2 опалубки и 2 «каменщика». К тому же, минимальный объем промышленных бетономешалок — 200 л, этого количества раствора хватит для формирования 20 блоков. Имея одну опалубку, такое количество блоков можно сделать за 4 часа. Густой раствор столько не живет, он через 2 ч затвердеет и станет непригоден для работы. Используя одновременно 2 опалубки, можно уложится в 2 ч.

3. Присмотревшись к рисунку, можно заметить, что блоки Тисэ лежат в стене с перевязкой в? блока. И формировать на стене блоки можно только двумя способами: точно друг над другом или со сдвигом на ?, иначе поперечные стенки очередного блока окажутся над пустотой, и сформировать их будет невозможно. Как можно, при таких строгостях, выложить стену, длина которой не кратна длине блока (51 см)? Как оформить в произвольном месте установку дверей и окон, примыкание капитальных стен? Уверен, что разработчики Тисэ знают ответы на эти вопросы, однако на своем сайте они их не дают. Боюсь, что практическое решение этих вопросов доставляет строителям не мало сложностей.

4. Кладка стен из блоков Тисэ, отлитых на площадке, — довольно сложная процедура, так как раствор в горизонтальных швах придется класть на узкие (4 см) стенки блоков. Собрать раствор, который провалится при этом в пустоты блоков, будет практически невозможно. Излишки раствора внутри блоков ухудшат их теплоизоляционные качества, затруднят заполнение блоков теплоизоляцией или бетоном с арматурой.

Работа по технологии Тисэ снижает скорость сооружения стен. В сутки можно положить не более 1-го ряда блоков — 15 см. В дождь работа невозможна: свежеположенные блоки нуждаются в защите от воды. Таким образом, по технологии Тисэ на кладку одного этажа дома уйдет три недели даже при использовании нескольких опалубок. Из готовых легкобетонных блоков один этаж можно сложить за 5 — 7 дней.

Кроме того, применение Тисэ приводит (в сравнении с классической кладкой стен из легкобетонных блоков) к снижению затрат на стройматериалы и к значительному увеличению затрат труда, в первую очередь на приготовление раствора, и к увеличению сроков строительства. Снизить затраты труда и времени можно только при одновременном использовании нескольких комплектов Тисэ и бетономешалки. Это целесообразно только при больших объемах работ (от 100 м3) кладки и чрезвычайно дешевой рабочей силе.

Технология Изодом

История, основные принципы

Каждый, кто решился на одно из самых главных дел в своей жизни — построить собственный дом (дачный или для постоянного проживания), первым делом задумывается о том, из какого материала будут возведены несущие стены — основа комфорта, надежности и долговечности будущего жилища. Ведь хочется построить Дом с большой буквы — долговечный и красивый, в котором было бы уютно и тепло, в который хочется возвращаться всегда — и зимним морозным, и жарким летним вечером; Дом, которому будут завидовать соседи и которым будут восхищаться друзья; Дом, который даже через 100 лет будет прочным, уютным, современным и обеспечит нам, нашим детям и внукам комфортную жизнь при минимальных затратах на его эксплуатацию. Таким требованиям полностью отвечает дом, построенный по технологии «ИЗОДОМ».

В основу технологии «ИЗОДОМ» положено возведение несущих стен из монолитного железобетона с помощью неснимаемой опалубки из специального строительного пенополистирола. По главным параметрам, таким как теплозащита, звукоизоляция, комфортность, простота и скорость строительства, прочность и долговечность, технология «ИЗОДОМ» относится к высоким технологиям в области строительства. Система не является экспериментальной. При ее реализации применяются материалы, конструктивные и технологические решения, прошедшие многолетнюю и тщательную проверку.

Пенополистирол был открыт в 1951 г. в Германии и сразу же стал применяться в качестве теплоизолятора для обшивки наружных стен строений. Чуть позже была разработана и соответствующая ему система покрытий — полимерная «штукатурка». В конце пятидесятых стало возможным на основе накопившегося опыта и теоретических расчетов предложить с полным правом этот материал широкой публике, занимающейся строительством. В начале шестидесятых годов одному австрийскому инженеру пришла мысль заменить способ возведения стен с последующей оклейкой их пенополистирольными плитами на изготовление опалубки из пенополистирола в виде блоков, затем сборки их на месте и заливки в них бетона. Результат получается тот же, но трудозатраты существенно ниже, а, следовательно, экономически это более выгодно.

С тех пор пенополистирольные блоки постоянно модернизировались и сегодня представляют собой прочные и удобные конструкции, с помощью которых можно возвести здание практически любой архитектуры. Такие технологии применяются в странах Западной Европы, Австралии, Канаде и США.

Элементы неснимаемой опалубки «ИЗОДОМ», выполненные из твердого самозатухающегопенополистирола в форме пустотелых блоков, армированные и заполненные бетоном, представляют собой универсальную систему для возведения стен объектов любого типа. Специальная конструкция замков предотвращает вытекание бетона и позволяет быстро и точно соединять блоки, подобно сборке кубиков в популярной детской игре «ЛЕГО». Такая конструкция позволяет достичь оптимального сочетания физических, механических, тепло и звукотехнических характеристик строения. Полутораметровые блоки практически невесомы и их легко поднимает ребенок. В ходе одной технологической операции сооружается монолитная бетонная стена, обрамленная с внутренней и наружной сторон тепло- и звукоизоляционной оболочкой из пенополистирола. Вы сразу получаете теплый дом за удивительно короткий срок. Темпы возведения стен таковы, что два человека за трое суток могут возвести дом полезной площадью до 100 квадратных метров!

Чтобы лучше понять преимущества системы «ИЗОДОМ», обратимся к следующим примерам. Несущая стена может быть изолирована с одной стороны, с двух сторон или не изолирована вовсе. Если стена выполнена без дополнительных покрытий, то материал стены должен отвечать всем предъявляемым к ней требованиям с точки зрения несущей способности, звуко- и теплоизоляции. Для того, чтобы стена хорошо сохраняла тепло и не пропускала звук, она должна быть пористой. Но при этом будут страдать ее статические свойства, т.е. стена не выдержит больших нагрузок. Для того чтобы повысить прочность стены, нужно уменьшить количество пор, что ведет к потере теплозащитных свойств. Для того же, чтобы сохранить и то и другое, можно увеличивать толщину стен. Но это ведет к нерациональному расходу материалов. Если стена покрыта одним слоем изоляции, например, из пенополистирола, то уже в этом случае она будет обладать прекрасными статическими, тепло-, звукоизоляционными свойствами. А если несущая стена утеплена с двух сторон, мы получаем уникальный по своим характеристикам «сэндвич».

Теперь мы подошли к сути теплосберегающей технологии «ИЗОДОМ». Слой пенополистирола толщиной 5 см имеет такую же теплопроводность, как и бетонная стена толщиной 2,5 м. Кроме того, двойная изоляция обеспечивает минимальные температурные колебания несущей стены. Поэтому все элементы здания будут надежно защищены от температурных расширений и как следствие — от возникновения трещин. Кроме того, стена, построенная по технологии «ИЗОДОМ», очень быстро реагирует на изменение температуры внутри комнаты в отличие от стен с однослойной изоляцией или вообще без изоляции, у которых значительная часть тепла расходуется на отопление окружающей среды. Когда эти стены остывают при резкой смене температуры, то для того чтобы нагреть воздух в помещении, необходимо сначала долго прогревать стены.

ПАРАМЕТРЫ СТЕН «ИЗОДОМ»

Толщина стены — 25 см из них: 10 см — пенополистирол, 15 см — бетон (в сериях ЗОМСО и 35МСО стена -30 и 35 см из них: 15 и 20 см пенополистирол и 15 см бетон соответственно). Толщина бетона в сериях МСР зависит от размера съемных перемычек (по желанию заказчика перемычки изготавливаются любого размера).

Вес стен без отделки внешней и внутренней — 280-300 кг/м2.

Расход бетона — около 125 л/м2 стены.

Коэффициент теплопроводности блоков: Ло = 0,036 Вт/м.К для зоны А и Л0 = 0,044 Вт/м.К для зоны В

Предел огнестойкости стены -1 степень.

Паропроницаемость — 0,032 мгДм.ч.Па.

Водопоглощение за 24 часа, % по объему — 0,1.

Акустическая изоляция — 46 дБ.

Допуск для объектов высотой до 25 м.

Возможно применение в сейсмически опасных районах.

ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ

В строительной системе «ИЗОДОМ-2000» используется специальный строительный пенополистирол (импортного производства). Плотность пенополистирола в строительных элементах составляет от 25 до 27 кг/м3. Пенополистирол является экологически чистым материалом (97% воздух и 3% материал) и используется даже для упаковки пищевых продуктов.

Пенополистирол практически не впитывает влагу (влаго-поглощениеО,1%) и интенсивно пропускает водяные пары (Паропроницаемость — 0,032мг/ м. ч.Па), содержащиеся в воздухе. Низкие температуры не оказывают никакого влияния на химические и физические свойства пенополистирола. При положительных температурах до 90°С пенополистирол не изменяет своих параметров даже при длительном воздействии. Высокая плотность пенополистирола, а также специальная конструкция соединительных замков блоков строительной системы «ИЗОДОМ-2000», исключает нарушение теплопроводности блоков, как на стадии монтажа, так и в процессе эксплуатации здания. Атмосферному влиянию внешние стены из пенополистирольных блоков практически не подвержены.

Пенополистирол является материалом самозатухающим. В случае пожара он не распространяет огонь и не выделяет токсичных химических соединений. Кроме того, бетонная конструкция, обеспечивающая несущую способность стены «ИЗОДОМ» является негорючим материалом. Если пенополистирол подвергается кратковременному воздействию пламени, он оплавляется вокруг источника огня, но не возгорается и, соответственно, огонь не распространяет. Тем не менее, он может возгореться при длительном воздействии пламени, скорость и продвижение огня по его поверхности очень слабые. Если удалить внешнее пламя, то горение пенополистирола немедленно прекращается и не наблюдается послесвечения. Пенополистирол совершенно не горит, если нет непосредственного воздействия другого, более горючего материала, как то древесина, шерсть, бумага и т.д. Если пенополистирол хранился долгое время, то его горючесть и скорость распространения огня понижается до такой степени, что блоки, полученные из него, ведут себя с огнем наилучшим образом для трудногорючих материалов.

В отличие от других строительных материалов, пенополистирол не радиоактивен. Пенополистирол не содержит веществ, питающих микроорганизмы. По многолетнему опыту строительства зданий по этой технологии в Европе, пенополистирол не подвержен деструктивному воздействию грызунов, плесени, грибков и бактерий.

Монтаж несущих стен по технологии «ИЗОДОМ 2000» не вызывает затруднений и доступен даже непрофессионалу. Укладку пенополистирольных блоков начинают на тщательно выровненном по горизонтали фундаменте с обустройства гидроизоляции. Изолирующий слой можно выполнить из двухслойного рубероида на мастике или полиэтиленовой пленке. Первый ряд пенополистирольных блоков укладывают непосредственно на слой гидроизоляции по всему периметру будущего здания, пропуская через полости блоков скрепленную с фундаментом вертикальную арматуру. Затем, в соответствии с проектом дома, в пазы блоков закладывают прутки горизонтальной арматуры.

Во время кладки первого ряда формируется архитектура целого этажа, поэтому важно сразу оформить в нужных местах откосы дверных проемов и отводы внутренних стен. Второй слой блоков должен перекрывать вертикальные швы первого слоя по принципу кирпичной кладки со смещением, кратным 250 мм (для серии 25МСО), что позволяет жестко фиксировать форму строения. Соединение блоков из пенополистирола осуществляется легким нажимом на их кромки, чтобы замки, которые находятся в верхней и нижней части кромок замкнулись плотно без зазоров. Третий ряд — контрольный для выравнивания слоев блоков по вертикальным швам кладки.

После сверки с проектом размеров стен и их осевой точности, следует заглушить с помощью элементов ОВ и ОН все боковые отверстия в блоках, образовавшиеся в местах их соединения на угловых стенах и в проемах дверей и окон. Очень важно также установить в этом ряду временные, стягивающие перемычки из блоков МП для фиксации размеров проемов. Кроме того, перемычку проема необходимо защитить от проседания и возможного разрушения под весом жидкого бетона с помощью вертикальных подпорок, которые удаляются после застывания бетона.

Струю бетона сначала надо направлять на углы постройки, разветвления стены, откосы и края отверстий, а уже потом на среднюю часть полости стены. Уплотнение бетона осуществляется штыкованием.

При укладке свежего бетона более чем через 6 часов после закладки предыдущего необходимо очистить поверхность затвердевшего бетона от стекловидного цементного молочка и увлажнить ее. Для лучшего сцепления слоев поверхность уложенного бетона не нужно разглаживать.

Для оформления стыков внешних и внутренних несущих стен, а также углов постройки необходимо вырезать фрагменты в боковых стенках одних блоков МСО и в торцевой части других так, чтобы в образовавшиеся проемы можно было пропустить арматуру, а бетонная масса в разветвлении или на углах образовала бы прочное соединение.

Поскольку герметичная опалубка «ИЗОДОМ» ограничивает отвод лишней воды, нужно контролировать ее содержание в бетонной смеси. При необходимости пластичную консистенцию бетона можно обеспечить, добавляя к нему пластификаторы. Если Вы предполагаете строить по технологии «ИЗОДОМ» стены подвала или погреба, необходимо защитить наружный слой пенополистирола от бокового давления грунта. Внешнюю гидроизоляцию стен погребов обычно осуществляют традиционным способом, как и при выполнении кладки стен из кирпича.

Арочные проемы складываются из блоков «на сухо». Затем вырезается контур желаемой арки, нижняя ее часть опоясывается металлическими листами или другим материалом, выполняющим роль съемной опалубки арочного проема. Армирование и бетонирование арочных перемычек осуществляется так же, как и плоских перемычек окон и дверей. При необходимости нижняя часть арки может быть утеплена листовым пенополистиролом.

После выполнения описанных выше операций можно приступать к заполнению пустот блоков бетоном. При индивидуальном строительстве лучше осуществлять бетонирование по два — три ряда, бетоном или бетонной массой, приготовленной непосредственно на стройплощадке. Марка бетона должна соответствовать проекту. В процессе бетонирования каждых двух рядов верхний край стены должен состоять из ряда не заполняемых в этом цикле блоков, которые выполняют роль стяжки. Дополнительно верхнюю кромку этого ряда блоков следует защитить корректорами МН, чтобы в замки не попала бетонная масса. Эти корректоры можно использовать многократно.

После первых двух рядов блоков укладываются и бетонируются следующие ряды и т.д., по спирали растут стены нового дома. При строительстве многоэтажного дома полости блоков удобно заполнять при помощи бетононасоса, регулируя расход бетона так, чтобы не превышать объем 10-15 м3/час (если консистенция массы пластична!).

Технология «ИЗОДОМ» позволяет использовать различные варианты перекрытий. Перекрытия могут быть деревянными, из монолитного или сборного железобетона. Выбор вида перекрытия определяется проектом здания. Если в проекте строения отсутствует несущее перекрытие, завершение строения можно оформить с помощью блоков, используемых для монтажа проемов, вырезав отверстия в их дне с тем, чтобы монолитно соединить с расположенной ниже стеной. Другим часто используемым вариантом перекрытия может служить перекрытие из монолитного железобетона, выполненное по листу профнастила. Этот вид перекрытия просто монтируется на стройплощадке без применения сложной строительной техники и может быть легко приспособлен к требованиям проекта по прочности, тепло- и звукоизоляции путем дополнительного армирования и укладки слоев утеплителя. Выбор типа и формы крыши и ее покрытия зависит от проекта строения.

Технология «ИЗОДОМ» допускает применение разнообразных конструкций крыши практически без ограничений.

Технология «ИЗОДОМ» допускает различные варианты внешней и внутренней отделки: это и фасадные панели, и полимерные штукатурки, и сайдинг из винила или металла, и самые обычные облицовочные материалы, такие как штукатурка, кирпич, плитка, камень. При этом никакой дополнительной подготовки стены не требуется — поверхность пенополистирола идеально ровная. Подведение коммуникаций решается так же просто: в пористом материале легко сделать канавки под всю необходимую проводку и системы снабжения.
