Сборное перекрытие или монолит?
Пришло время определиться с типом перекрытия для Вашего дома. Здесь, как и везде, есть варианты, которые, прежде всего, зависят от этажности.
Если домик одноэтажный, а наверху планируется лишь чердачное помещение, возможен облегченный вариант – деревянный настил по металлическим или деревянным балкам.
Для дома с мансардным или полноценным вторым этажом нужно более надежное перекрытие. Здесь есть два традиционных варианта: сборное перекрытие из круглопустотных плит либо монолитное перекрытие. И чтобы помочь Вам определиться окончательно с выбором типа перекрытия, рассмотрим подробно особенности каждого из них.
Итак, сборное перекрытие. Если в Вашем городе или окрестности есть завод железобетонных конструкций, то вполне можно остановиться на таком варианте. Достоинства сборного перекрытия – скорость монтажа, надежность, гарантированное хорошее качество.
На что же следует обратить внимание? Типовые плиты производятся заранее определенных размеров (вот некоторые длины плит: 2,4; 3,0; 3,6; 4,5; 6,0; 7,2; 9,0 м), и требуют наличие несущих стен для опирания. Планировка Вашего дома должна четко соответствовать размерам выбранных плит. При этом стоит заранее узнать у поставщика или завода-изготовителя, плиты каких размеров они могут доставить. Если в вашем распоряжении будут плиты длиной 3 м, расстояние в свету между стенами, на которые они опираются, должно быть не более 2,8 м (минимальная величина опирания плиты на стену – 10 см). От круглых стен и прочих изысков тоже придется частично воздержаться.
Опираться плиты должны противоположными короткими сторонами на несущие стены. Опирание на стены по трем сторонам нежелательно. А вот устройство балкона при помощи вылета плиты перекрытия за пределы наружной стены просто недопустимо. Во-первых, плиты перекрытия рассчитаны так, что опорная зона у них по краю, но никак не где-то в пролете. А главное, при нагрузке на такой балкон может просто произойти обрушение. И еще один большой недостаток такой импровизации – в зимнее время часть плиты будет промерзать. В результате зима будет пробираться прямиком в дом по так называемому «мостику холода». Результат – если не обрушится, то просто будет промерзать, а то и «плакать» — от перепада температур перекрытие вполне может увлажняться, обрастать грибком, плесенью и прочими прелестями.
Там, где плиты разместить не получается (из-за стесненных размеров или в местах вентиляционных шахт из кухни и ванной комнаты), необходимо выполнить монолитные участки. Допустим, у нас есть расстояние между стенами 3,15 м, а плиты в наличии шириной 1,0 м. В таком случае между двумя плитами остается зазор 15 см, который нужно чем-то заполнить. Здесь приходится подставить снизу опалубку, уложить арматуру и выполнить бетонирование (см. рисунок – монолитный участок шириной 150 мм). Такой монолитный участок армируется стержнями диаметром 6 мм с шагом 200 мм.
При выборе сборного перекрытия следует взвешенно отнестись к материалу несущих стен. Так, если это кирпич, то толщина кирпичной стены должна быть не менее 24 см. Если при строительстве дома Вы используете шлакоблок, нужно учитывать его не очень хорошие несущие свойства – в таком случае под перекрытием нужно выполнить так называемый монолитный пояс – железобетонный армированный слой высотой 20-30 см (см. рисунок).
Теперь рассмотрим вариант с монолитным перекрытием. Безусловно, оно многовариантно и позволяет воплотить почти любые фантазии по планировке Вашего дома. Стены или колонны могут располагаться без жестких ограничений, диктуемых сборным перекрытием. Хотя заигрываться все же не стоит. Оптимальное расстояние между опорами в монолитном железобетоне – 6 м. Большее расстояние, конечно, допустимо, но такое перекрытие нужно рассчитывать специалисту. И вот здесь как раз нужно учесть важность вопроса и включить расчет перекрытия в статью расходов. Опытный специалист поможет Вам не только обеспечить надежность конструкции, но и сэкономить на расходе материалов – ведь толщина перекрытия может быть от 140 до 200 мм, да и арматуру по расчету нужно применять разных диаметров – от 8 до 16 мм (а при больших пролетах и больше), а это совсем разные затраты. Можно, конечно, принять все на глаз и с запасом, но такая экономия обойдется дороже.
Материалы для плиты: бетон класса по прочности не менее В15, арматура горячекатаная периодического профиля. Плита армируется сетками в двух плоскостях (в нижней и верхней зоне плиты). Сетки могут быть сварными (сваренными контактной точечной сваркой; сварка перекрестий арматуры электродами не допускается из-за большой вероятности пережечь арматурный стержень) либо собранными из отдельных стержней. В последнем случае в каждом пересечении арматуры стержни необходимо связать специальной проволокой. Оптимальный шаг укладки арматурных стержней – 200 мм. При этом необходимо обеспечивать защитный слой бетона для рабочей арматуры (расстояние от арматурного стержня до поверхности бетона) – не менее 20 мм. Защитный слой не только обеспечивает сохранность арматуры (если он мал, металл подвергается коррозии и на бетоне проступают ржавые полосы), но и увеличивает огнестойкость перекрытия. Минимальная величина опирания монолитного перекрытия на стену берется из расчета, что рабочая арматура должна быть заведена на опору не менее, чем на 10 диаметров (т.е., при армировании стержнями диаметром 12 мм – заведение на опору составит 120 мм; добавим защитный слой 20 мм и получим минимальное опирание плиты на стену 140 мм).
Теорию рассмотрели, перейдем к практике. Для устройства перекрытия понадобятся леса (система стоек, поддерживающих перекрытие, пока оно не набрало достаточной прочности), опалубка (металлические или деревянные щиты, на которые укладывается бетон), арматура и бетон, а главное – опытные строители. Еще один момент – бетон после укладки обязательно должен подвергаться вибрированию. Если нанятые вами строители возят бетон тачками и укладывают без уплотнения, надеясь на силу тяжести, гоните их в шею. Обязательным условием для качественной железобетонной конструкции является уплотнение вибрацией – именно тогда бетон достигает нужной плотности и работает с арматурой как единое целое. Бетонирование при температуре воздуха ниже +5°С не допускается (могут быть исключения, но при этом нужно проводить ряд мероприятий – обогрев бетона, использование специальных добавок). Бетон достигает своей прочности в течение 27 суток. Все это время должна быть выдержана положительная температура воздуха и исключены нагрузки на неокрепшее еще перекрытие.
Еще статьи:
«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).
«Монолитное перекрытие»
«Как пересчитать арматуру на другой диаметр»,
«Армирование перекрытий в районе отверстий»,
«Монолитное перекрытие по металлическим балкам»,
«Балконы»,
«Монолитный пояс».

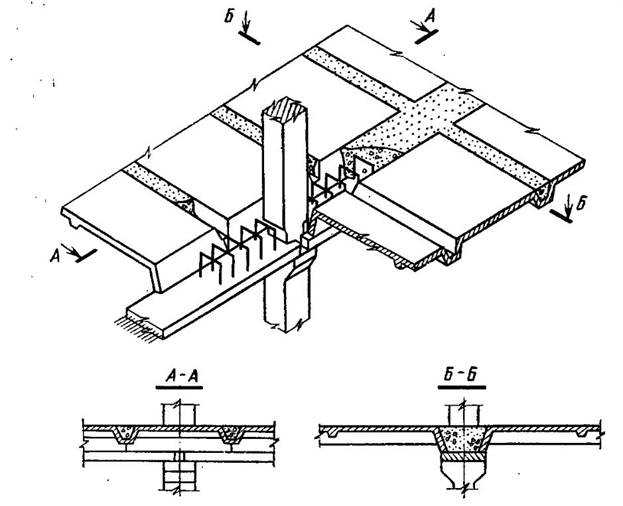

Cборно-монолитное перекрытие, монтаж сборно-монолитного перекрытия
Сборно-монолитные перекрытия разработаны и применяются в различных вариантах уже не один десяток лет. Несущие балки могут быть из армированного бетона, из дерева с усилением арматурой, для теплоизоляции могут применяться вкладыши из пенополистирола. Балкой перекрытия для больших пролетов может служить ферма или арка из стали. Число производителей элементов для сборно – монолитных перекрытий все растет, появляются все новые бренды и модификации.
Преимущества сборно-монолитных перекрытий
Система перекрытия, в основе которой расположенные особым образом легкие железобетонные балки и пустотелые блоки, а монолитные участки выполняются на месте монтажа, имеет не только конструкционные преимущества – легкость и отличную изоляцию при высокой прочности. Технологические плюсы для использования данного типа перекрытий в частном строительстве не менее актуальны.
Одно из основных преимуществ технологии сборно-монолитных перекрытий – то, что они изначально разрабатывались и предназначались для монтажа вручную, без использования спецтехники и сложной механизации. Вес одного сборно-монолитного блока – от 14 до 22 кг, на один квадрат перекрытия требуется 8-9 пустотелых блоков. Материал блоков – возможен как легкий бетон (пенобетон, полистиролбетон, керамзитобетон, шлакобетон и др.), так и керамика.
Сборно-монолитные перекрытия считают самым легким из железобетонных перекрытий — вес 1 кв. метра перекрытия с пенополистирольными вкладышами составляет от 190 до 400 кг при общей расчетной нагрузке на перекрытие от 600 до 1200 кг/м2. При этом конструктивная высота перекрытия находится в пределах от 220 до 340 мм.
Следствия из приемуществ сборно-монолитных перекрытий
Малый вес сборных элементов не требует привлекать грузоподъемную технику. Для монтажа также не требуется сложная механизация, по опыту строителей — достаточно бригады из трех человек. Монтаж сборной части действительно отличается простотой и быстротой, но участки монолитных заделок быстрый «плюс» немного минусуют – бетону нужно не менее двух недель, чтобы созреть и набрать прочность. Все это время перекрытие нельзя нагружать, ставить паллеты с блоками – исключено. И конечно, самому перекрытию требуются опоры. Для опор частные строители нередко применяют бревна, и требуется их много, также требуется обрезная доска, возможно – брус, и элементы креплений для разгрузочных стоек.
Подача бетонной смеси для заливки монолитных участков между блоками на второй и третий этажи также может создать на частной стройке небольшие проблемы. Бетонной смеси для заделок требуется примерно 8,5- -10,5 мз на 100 м2 перекрытия (возможны другие данные от разных производителей), включая стяжку толщиной 40 мм. Данное количество бетона – это 20-30 замесов в бетономешалке средних параметров.
Несомненное преимущество сборно-монолитных перекрытий – это хорошие возможности для реконструкции уже готовых строений, а также для ремонта потерявших несущую способность перекрытий. При реконструкции не требуется демонтаж крыши. Можно подавать все сборные элементы через окно или дверь, просто занести их вручную. Возможна замена балочных и плитных перекрытий по участкам, как целиком, так и частично. Конечно, при этом нужно все просчитать и выполнить надежные временные крепления на период демонтажа и монтажа. Но сама возможность производить все работы с конструкциями перекрытий в зданиях любого «возраста», габаритов, с любой высотой этажа – несомненный плюс.
Еще один конструктивный плюс – можно делать и реконструировать перекрытия с любой архитектурой. Эркер, выступ, любая конфигурация в плане.
Хорошая теплозащита обусловлена лучшим изоляционным «материалом», не имеющим аналогов – воздухом в пустотах блоков.
Также отличная звукоизоляция и защита от шума.
Огнестойкость сборно-монолитного перекрытия
По огнестойкости – вопрос серьезный. Наличие пенополистирола в контексте конструкции междуэтажного перекрытия говорит само за себя, но варианты с пенополистирольными вкладышами существуют до сих пор.
Производители зачастую приводят в своих технических характеристиках параметры такого типа – огнестойкость с 15-20 мм слоем штукатурки – до двух часов. Попросту говоря, в течение часа – двух перекрытие открытый огонь выдержит без потерь несущей способности и не загорится, если оно будет оштукатурено слоем потолще. Конечно, по огнестойкости с перекрытием из старых добрых пустоток не сравнить… но строительных материалов, имеющих единственно плюсы, пока не изобретено. Нижняя поверхность перекрытия достаточно ровная и не требует облицовки гипсокартоном или другого выравнивания, а штукатурный слой в 20 мм – вполне разумный вариант.
Устройства чернового пола не требуется, так как бетонная стяжка предусмотрена конструкцией, входит в «комплект». Если выполнить стяжку качественно, получится сразу ровный пол, годный для финишной отделки. Бетон требуется с заполнителем мелкой фракции, до 5 мм, как для стяжки, так и для монолитных заделок между блоками.
Несущая способность сборно-монолитного перекрытия
По несущей способности – допустимая нагрузка на перекрытие минимально 450-500 кг/м2, эти значения варьируются довольно сильно для разных модификаций, высоты перекрытия и производителей. Для часторебристых вариантов с расстоянием между осями балок 45 см, пролете до 7,2 м и конструктивной высоте перекрытия 340 мм производители приводят параметры – допустимо нагружать перекрытие до 1200 кг/м2, но сюда включен вес самого перекрытия – 400 кг/м2. То есть полезная нагрузка – 800 кг/м2. Это сравнимо с несущей способностью сборных ж/б пустотных плит перекрытий (около 850 кг/м2) и значительно больше, чем у перекрытий из деревянных элементов. Опирание балок – от 100 до 120 мм.
Монтаж сборно-монолитного перекрытия
Конструкция перекрытия позволяет прятать в него электропроводку. Этот вопрос, конечно, нужно увязать с пожарной безопасностью.
Сборная и монолитная части перекрытий могут быть выполнены за 3-4 дня при площади около 100 м2. Готовность для последующих работ – после набора прочности бетоном, минимально 14 суток, в зависимости от условий твердения, температуры и влажности воздуха.
Малый вес перекрытий снижает нагрузки на несущие стены и на фундамент.
Балки для сборно-монолитного перекрытия по ширине составляют 120 мм, высота ж/б части 30-60 мм. Верх балок – арматурная конструкция из треугольников, иногда по типу шпренгелей в фермах. Узлы монтажа для всех возможных решений по архитектуре производители обычно прорабатывают и дают чертежи и подробные инструкции – по опиранию, по обходам каминных труб, по монтажу около проемов лестниц между этажами, варианты обхода этих проемов и многое другое. По монтажу для реконструкции зданий также существуют разработанные узлы и рекомендации. Класс бетона для монолитных заделок рекомендуется В20 – В22,5 (М300-350).
Установка несущих перегородок возможна не везде, но только по несущим балкам перекрытий, это учитывается при архитектурной планировке и является ограничением. Узлы опирания стен и перегородок на перекрытия разрабатываются для всех вариантов.
По вопросам необходимости армопоясов у специалистов существуют разные мнения. В любом случае, этот вопрос больше касается конструкций несущих стен. Производители Терива гарантируют, что самим перекрытиям армопояс не нужен, по причине равномерного распределения нагрузок, малого веса перекрытия и проработанных узлов опирания. Но для стен из легкобетонных блоков, газобетона или пенобетона — вопрос по армопоясу нужно решать индивидуально, и скорее всего положительно — армопояс нужен.
Укладка армирующей сетки не считается необходимостью, но для повышения прочности перекрытия применяется. По бетонированию – как и в случае фундамента, монолитные участки перекрытия следует заливать в одну смену. Трудности бетонирования промежутков между блоками — неизбежный минус сборно-монолитных конструкций, и бетон нужен мелкофракционный, плотный, но с хорошей подвижностью, чтобы этого добиться, в основном применяют пластификаторы.
Технология сборно-монолитного перекрытия не отличается сложностью. Первыми укладываются несущие балки, затем между ними выкладывают пустотные вкладыши, их вес – до 20кг — позволяет делать это вручную. Временные разгрузочные опоры для балок демонтируют только после набора бетоном прочности.
По периметру наружных несущих стен устраивается постоянная опалубка – кирпичная или блочная. Пространство между несущей стеной и балками усиливается арматурным каркасом, имеющим рабочую арматуру периодического профиля диметром 12-18 мм, затем по всем балкам сборно-монолитного перекрытия делается обвязка с установленным армокаркасом, по всем контурам опирания перекрытия. Все балки соединяются с контурным армированием.
Производители сборно-монолитных перекрытий рекомендуют выполнять верхний слой бетона над поверхностями вкладышей толщиной 30 мм, и дают потребность в бетоне исходя из этого, примерно 0,075-0,085 м3 на квадратный метр перекрытия. Но на практике в частном строительстве это не всегда реально, причем очень много зависит от квалификации работников. Небольшое увеличение толщины слоя бетона не будет излишним, в том числе и для прочности перекрытия.
Недостатки сборно-монолитных перекрытий
Одним из основных минусов сборно-монолитных перекрытия многие люди считают стоимость. После учета всех материалов, бетонных работ и отделки цена иногда пугает. Но в некоторых случаях – при стесненности условий работы, или необходимости ремонта без демонтажа крыши и части стен – применить легкое и прочное сборно-монолитное перекрытие является отличной альтернативой всем другим типам междуэтажных перекрытий.
Экранированные полы — ETS-Lindgren
Close SearchЭкранирование
> Медицинские экраны и аксессуары
ETS-Lindgren предлагает два типа экранированных полов; Монолитные и модульные.
Запросить предложение
Просмотреть спецификацию
ETS-Lindgren предлагает два типа экранированных полов; Монолитные и модульные. Монолитные полы RF идеально подходят для укладки во влажных и влажных средах, а модульные полы RF — хороший выбор, когда необходима быстрая установка. Наш монолитный пол, сертифицированный производителем, состоит из конструкционно связанных материалов, включающих медный ВЧ-аттенюатор, диэлектрический материал и влагостойкий барьер. Этот пол также имеет полностью склеенные материалы, бетонную подложку и готов к окончательной отделке после укладки. В модульных напольных покрытиях RF используется медная, алюминиевая или оцинкованная деревянная сердцевина с панелями из цветных металлов, используемыми под МРТ. Механическая зажимная система из цветных металлов соединяет панели вместе.
Монолитный пол RF
Это идеальная система пола RF для использования в МРТ, поскольку это непористая, механически бесшовная, запатентованная система пола. Повреждение влагой из-за наводнения, протекающих труб и крыш и даже периодического обслуживания в виде мытья полов может и будет повреждать деревянные полы. Некоторые из ключевых особенностей монолитного пола RF:
-
Монолитная, механически бесшовная конструкция
-
Самовыравнивающаяся влагостойкая подложка с отличными характеристиками сцепления
-
Химически устойчивый к коррозии
-
Наименьший профиль из всех напольных систем RF
-
Чистый высококачественный медный лист для превосходной проводимости
- 9001 ЭЭГ и другие медицинские приложения
-
Подтвержденный успех в ряде промышленных и государственных приложений на крупных объектах, где присутствует угроза влаги или тяжелых нагрузок оборудования
-
Комплексная гарантия
Конструкция пола RF состоит из больших 3 унций.
![](/800/600/http/sdelaipotolok.com/wp-content/uploads/dlya-sborki-perekrytiy-mogut-ispolzovatsya-i-keramicheskie-bloki.png)
Пол RF включает в себя самовыравнивающуюся подложку высокого давления, состоящую из цементных смесей, полимерных модификаторов и других ингредиентов, обеспечивающих выдающуюся водостойкость и адгезионные свойства, помогающие обеспечить долгосрочные характеристики RF. Подложка выдерживает высокие точечные нагрузки и интенсивное движение пациентов/оборудования. Самовыравнивающуюся подложку можно наносить на бетонные, деревянные, стальные и другие твердые полы. Этот процесс сначала герметизирует существующую поверхность, образуя диэлектрический барьер для подстилающего слоя, а затем ищет собственный уровень, чтобы обеспечить гладкую поверхность.
![](/800/600/http/odnastroyka.ru/wp-content/uploads/2017/05/bystroe-domostroenie.jpg)
Модульная ячейка RF Floor
Эта система RF Floor является самой быстрой в установке. Его панельные секции, а также крепежные элементы для шляпок и плоских соединений делают установку в обычном кабинете МРТ быстрой и легкой. Как уже отмечалось, соединительное оборудование представляет собой механическую 4-точечную зажимную систему. Панель RF имеет деревянную сердцевину с оцинкованной, медной или алюминиевой оболочкой или поверхностью любого размера деревянной сердцевины. Вот некоторые из ключевых особенностей напольного покрытия RF модульного типа:
-
Быстрая установка
-
Solid Core
-
Среды переменных экранирования могут быть применены к Core
-
Литой, обработанные латунные угловые крышки
-
Время излечения, так как не установлен бетонные подключения.
-
Комплексная гарантия
Пол модульной камеры устанавливается поверх пароизоляции толщиной 6 мил. Выравнивающие плитки, расположенные заподлицо с профилем зажимного оборудования, образуют основание, готовое к укладке чистового пола. Система пола ячейки может быть изготовлена из меди, алюминия, кремния или оцинкованной стали различной толщины. Каждый выбранный материал предлагает уникальное преимущество: цветные металлы (медь и алюминий), защита от вихревых токов, защита от электромагнитных помех (ЭМП) и частичное магнитное сдерживание — вот лишь некоторые из этих преимуществ.
Патент США на Сборные железобетонные здания с монолитными элементами крыши, стен и перекрытий Патент (Патент № 4,759,160 от 26 июля 1988 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
1. Область изобретения
относится к зданиям, имеющим сборные модульные элементы пола, стен и крыши, которые могут быть собраны для обеспечения несущей оболочки для здания, имеющего внутренний и внешний вид обычной конструкции.![](/800/600/http/sc-stroy.ru/wp-content/uploads/202612e5cbe5cba14ec1625d6a45e8862.jpg)
2. Исходная информация
Были предприняты различные усилия для производства сборных зданий, особенно того типа, который подходит для проживания на одну или несколько семей. Усилия по разработке сборных домов с использованием стеновых панелей и кровельных ферм, изготовленных из обычных строительных материалов и с использованием традиционной конструкции, не были полностью удовлетворительными, и для производства компонентов, которые можно было бы легко собрать на строительной площадке, и обеспечения модульных конструкций, законченный внешний вид здание часто скомпрометировано. Кроме того, производство сборных зданий с использованием обычных материалов и методов строительства не было особенно рентабельным.
Давно существует желание разработать сборные строительные конструкции, в том числе типы, подходящие для одно- и многоквартирных жилых домов, а также малоэтажных коммерческих зданий, в которых используются предварительно изготовленные стеновые панели и элементы крыши, которые собираются на строительной площадке для формирования оболочка или ограждение, которые могут быть отделаны так, чтобы придать вид зданию традиционной конструкции. Недостатки сборных строительных конструкций предшествующего уровня техники включают отсутствие подходящего сборного элемента крыши, который включает в себя конструктивные особенности фермы, стропил, прогонов, карниза и софита в одном элементе, а также обеспечивает кровельное покрытие с подходящими изоляционными характеристиками. Другой недостаток большинства типов сборных зданий заключается в том, что внутренние стены, как правило, являются несущими, особенно если конструкция предварительно собирается из модулей на заводе или на строительной площадке и монтируется на фундаменте. Однако недостатки и непривлекательные признаки сборных зданий предшествующего уровня техники и, в частности, типов предшествующих сооружений, в которых использовались обычные материалы и способы каркаса, были преодолены с помощью сборных зданий в соответствии с настоящим изобретением.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Настоящее изобретение предлагает сборное здание и его компоненты, в которых сборные элементы перекрытия, элементы наружных стен и элементы крыши выполнены из железобетона и приспособлены для отливки на заводе или в здании. на месте и собраны на строительной площадке для получения конструкции, которая представляет собой несущую оболочку, специально приспособленную для отделки здания, чтобы придать эстетическую привлекательность, связанную с обычными строительными материалами и методами.
В соответствии с одним аспектом настоящего изобретения жилые дома для одной или нескольких семей могут быть изготовлены из сборных железобетонных плит перекрытий, сборных вертикальных стеновых панелей и сборных монолитных элементов крыши, которые могут быть легко собраны таким образом, что один элемент плиты перекрытия , две вертикальные стеновые панели и элемент крыши образуют несущую оболочку. В качестве альтернативы, один элемент крыши и две вертикальные стеновые панели могут быть установлены на предварительно залитом бетонном фундаменте на строительной площадке, или секции крыши, стены и сборного пола могут быть предварительно собраны и доставлены на строительную площадку. Модульная конструкция базовой трех- или четырехэлементной несущей конструкции позволяет возводить здания различных размеров, в том числе одноэтажные и многоэтажные.
Основная несущая сборная железобетонная оболочка, обеспечиваемая настоящим изобретением, обеспечивает меньшую стоимость всех небетонных стен, поскольку они не должны быть несущими, и предусматривает различные варианты окончательной отделки конструкции, чтобы придать каждому зданию индивидуальность. разработанный и построенный внешний вид. Кроме того, за счет использования ряда стандартных вертикальных стеновых панелей и элементов крыши, которые обеспечивают ряд стандартных отверстий, требующих заполнения или панелей, эти компоненты могут быть стандартного размера и позволять предварительное изготовление промежуточных закладных элементов, не несущих нагрузки. части стены.
В соответствии с другим аспектом настоящего изобретения предложено здание, в котором предусмотрены вертикальные наружные несущие стеновые панели, которые покрывают минимальную площадь и имеют конфигурацию, в которой предусмотрено обычно U-образное или двутавровое поперечное сечение, имеющее вертикально идущие фланцы, которые могут служить началом непрерывной внутренней стенки, изготовленной обычным способом из других материалов. Вертикальные стеновые панели могут быть предварительно обработаны или иметь отлитый на месте рисунок, имитирующий обычные материалы для наружных стен. Бетонный заполнитель может быть открыт, или стена может быть покрыта кирпичной кладкой или деревянными панелями во время изготовления или после монтажа на строительной площадке.
В соответствии с еще одним аспектом настоящего изобретения предложено сборное здание, имеющее конструкцию крыши, состоящую из множества монолитных сборных железобетонных элементов крыши, конфигурация которых обеспечивает опору для уникальной панели крыши, характеризующейся слоистым изоляционная плита и опорная пластина или лист для поддержки обычного кровельного покрытия, такого как композитная или деревянная черепица. Конфигурация кровельных элементов вместе с кровельными панелями и относительно недорогой опорной рамой также обеспечивает проходку для электропроводки, водопровода и кондиционирования воздуха.
Уникальные аспекты настоящего изобретения вместе с дополнительными превосходными характеристиками и преимуществами будут дополнительно оценены специалистами в данной области после прочтения нижеследующего подробного описания.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА
РИС. 1 представляет собой вид спереди жилого здания или дома с прямоугольной скатной крышей, построенного в соответствии с настоящим изобретением,
,. Фиг. 2 — поперечный разрез по линии 2-2 на фиг. 1;
РИС. 3 представляет собой вид в продольном разрезе по линии 3-3 на фиг. 2;
РИС. 4 представляет собой подробный вид конструкции крыши по той же линии, что и вид на фиг. 2, но в большем масштабе;
РИС. 5 представляет собой подробный вид в разрезе по линии 5-5 на фиг. 2;
РИС. 6 представляет собой вид сверху по линии 6-6 на фиг. 1;
РИС. 7 представляет собой подробный вид в разрезе по линии 7-7 на фиг. 6;
РИС. 8 представляет собой сечение одного из элементов плиты перекрытия по линии 8-8 на фиг. 6;
РИС. 9 — вид одной из вертикальных стеновых панелей по линии 9-9 на фиг. 6;
РИС. 10 представляет собой вид в разрезе по линии 10-10 на фиг. 9;
РИС. 11 представляет собой подробный вид в большем масштабе, чем на фиг. 9 по линии 11-11 на фиг. 9; и
РИС. 12 представляет собой детальный вид, показывающий соединение между верхней частью вертикальной стеновой панели и карнизным софитом элемента крыши.
ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВЫПОЛНЕНИЯ
В последующем описании одни и те же детали обозначены в спецификации и на чертеже одинаковыми ссылочными номерами соответственно. Чертежи не обязательно выполнены в масштабе, и некоторые особенности изобретения могут быть показаны в преувеличенном масштабе или в несколько схематической форме в интересах ясности и краткости.
Ссылаясь на ФИГ. 1, 2, 3 и 6, настоящее изобретение предполагает обеспечение различных типов строительных конструкций, включая жилые жилые единицы, такие как обычно прямоугольный дом со скатной крышей, обычно обозначаемый цифрой 20. Дом 20 включает конструкцию пола, состоящую из множество элементов 22, 24 и 26 из железобетонных плит в основном прямоугольной формы, фиг. 3 и 6, каждая из которых предназначена для поддержки противоположных вертикально стоящих сборных железобетонных стеновых панелей 28. Пара стеновых панелей 28 опирается на каждый из элементов плиты 22, 24 и 26, как показано на фиг. 6, в разнесенном и выровненном отношении вдоль поперечных краев 23 и 25 элементов плиты соответственно. Как показано на фиг. 2 и 3, каждая пара стеновых панелей 28 поддерживает монолитный элемент крыши, обычно обозначенный цифрой 30, содержащий сборную железобетонную балочную конструкцию, включающую в целом проходящую горизонтально часть 32 стенки и противолежащие наклонные части 34 и 36 стенки; фиг. 2. Элементы 30 крыши также характеризуются разнесенными цельными зависимыми фланцами 38 и 40, см. фиг. 5, которые также могут иметь нижние кромки, проходящие параллельно поверхностям перемычек 32, 34 и 36, или, в качестве альтернативы, нижние кромки, проходящие горизонтально между противолежащими выполненными за одно целое карнизными частями 42 и 44, фиг. 2. Как показано на фиг.
5, элементы 30 крыши предпочтительно снабжены подходящей сеткой 37 из стальных арматурных стержней или стержней, встроенных в части стенки 32, 34 и 36 и полки 38 и 40. Соответственно, пара стеновых панелей 28 и элемент 30 крыши образуют корпус 33 типа несущей оболочки, несколько из которых могут быть установлены рядом друг с другом, как показано на фиг. 3, чтобы сформировать основную несущую конструкцию дома 20.
В проиллюстрированном варианте осуществления три блока кожуха 33, характеризующиеся плитой 22, 24 и 26, соответствующими разнесенными стеновыми панелями 28 для каждой плиты и элементом крыши 30 для каждой пары стеновых панелей 28, образуют всю несущую конструкцию. и всю конструкцию крыши дома 20. Соответственно, внутреннее пространство 46, показанное на фиг. 2, предназначен для дома 20, который может быть разделен на комнаты в соответствии практически с любым желаемым планом этажа. Кроме того, как показано на чертежах, различные типы секций 48, 50, 51, 52, 53 и 54 наружной ненесущей стены традиционной конструкции могут быть вставлены между панелями 28 несущей стены для ограждения внутреннего пространства 46. Секции стены 48, 50, 51, 52, 53 и 54 могут, например, содержать обычные деревянные стойки или элементы колонн 55 и внешние панели 57 и могут быть изготовлены или не изготовлены заранее. Участок 48 стены показан с дверным проемом 43. Торцевые стены 52 и 54 могут иметь карнизные части 49., РИС. 3, для закрытия пространства между торцевыми стенами и зависимыми полками 38 и 40 элементов 30 крыши. Обычные внутренние потолочные и стеновые конструкции 58 и 59, фиг. 2, может быть установлен и примыкать к стеновым панелям 28.
Как показано на РИС. 2, 3 и 8, в соответствии с предпочтительным вариантом осуществления изобретения каждый из элементов 22, 24 и 26 плиты перекрытия может характеризоваться в основном прямоугольными железобетонными элементами, которые, как показано в качестве примера для элемента 24 плиты, включают как правило, горизонтальные плоские части 60 стенки и проходящие в продольном направлении усиливающие полки 61 и 62. Как показано на фиг. 8, противоположные полки 62 могут быть изготовлены таким образом, что наружные поверхности фланцев снабжены углублениями 63, соответственно, которые при примыкании к соответствующим полкам элементов плиты 22 и 26 могут быть заполнены цементным раствором 65 для образования непрерывного внутреннего пола. поверхность. Каждый из элементов 22, 24 и 26 плиты может включать в себя поперечные усиливающие полки 64 и 66, фиг. 2. Элементы 22, 24 и 26 плиты перекрытия также предпочтительно устанавливаются на предварительно залитые бетонные опоры 67, расположенные на расстоянии друг от друга для поддержки фланцев 62, а также проходящих в поперечном направлении концевых фланцев 66, фиг. 2. Плитные элементы 22, 24 и 26 могут включать в себя обычную сетку стальных армирующих элементов 69., РИС. 8, такой как стальной арматурный стержень № 3, установленный с центрами 12 дюймов или 18 дюймов по прямоугольной схеме захвата. Плитные элементы 22, 24 и 26 могут быть изготовлены на стройплощадке или собраны заранее и доставлены на строительную площадку. В качестве альтернативы, из приведенного здесь описания следует понимать, что плитные элементы 22, 24 и 26 могут быть сформированы как единая отлитая на месте плита фундамента или плитный элемент, на который монтируются вертикальные стеновые панели 28 по заранее подготовленной схеме, как показано.
по плану этажа на фиг. 6.
Обратимся теперь к ФИГ. 9, 10 и 11, каждая из вертикальных стеновых панелей 28 предпочтительно имеет либо U-образную конфигурацию поперечного сечения, либо, как показано, двутавровую или двутавровую конфигурацию поперечного сечения, имеющую центральную часть 70 стенки и противоположные полки 72. фланцы 72 могут проходить с каждой стороны стенки 70 или только с одной стороны, если желательно исключить внутренние или внешние выступающие части фланцев. Стеновые панели 28 предпочтительно выполнены из армированного литого бетона, имеющего сетку 73 из стальных арматурных стержней, заключенных в сердцевину стенки 70 и полки 72. Как показано на фиг. 9и 11, основание каждого фланца 72 крепится на обращенной внутрь стороне 74 фланца с помощью соединительной пластины 77 из стального уголкового профиля, имеющей встроенный усиливающий стержень 79, проходящий во фланец 72 и заключенный в него. Дополнительные стальные усиливающие пластины, отлитые на месте. 79 и 81 сформированы вдоль основания 82 фланцев 72 и имеют обращенную наружу поверхность. Верхние кромки 84 каждой полки 72 снабжены угловыми усиливающими пластинами 83 и 85 и залитой резьбовой вставкой 87.
Ссылаясь на фиг. 7, каждая из плит 22, 24 и 26 предпочтительно снабжена отлитыми на месте пластинами 88 для крепления стеновых панелей, одна из которых показана на фиг. 7, которые расположены на расстоянии друг от друга, чтобы соответствовать расстоянию между фланцами 72 стеновых панелей 28. Соответственно, стеновые панели 28 устанавливаются на монтажные пластины 88 и надлежащим образом прикрепляются к ним, например, путем приваривания пластин 77 к монтажным пластинам 88 в 90, фиг. 7, например, для закрепления стеновых панелей в положении в соответствии с планом этажа на ФИГ. 6. Фланцы 72 также приспособлены для образования точек соединения внутренних стеновых перегородок 75, как показано в качестве примера на фиг. 6.
Обратимся теперь к ФИГ. 2 и 12, пара противоположных стеновых панелей 28 поддерживает элемент 30 крыши и соединена с ним, как показано в качестве примера на фиг. 12, путем привинчивания элементов крыши к вершинам стеновых панелей удлиненными болтами 92, которые вставляются через подходящие ступенчатые отверстия 93 с зазором, образованные в карнизных секциях 42 и 44, и при этом болты проходят в отлитые на месте вставки 87, образованные в каждом из фланцев 72 стеновых панелей. Соответственно, как только стеновые панели 28 установлены на соответствующих плитах 22, 24 и 26, соответствующие элементы 30 крыши могут быть установлены на место поверх стеновых панелей и прикреплены к ним способом, показанным на фиг. 12 или, альтернативно, на поверхности 9 могут быть предусмотрены сварные пластины.4 карнизной секции 44 и соответствующей поверхности карнизной секции 42, при этом элементы 30 крыши могут быть прикреплены к стеновым панелям 28 путем приваривания смежных поверхностей пластин 85 к вышеупомянутым литым вставным пластинам на карнизных секциях. 42 и 44.
В соответствии с важным аспектом настоящего изобретения его элементы 30 выполнены с выступающими вверх краями 95 и 97, фиг. 2, соответствующих карнизных секций 42 и 44, чтобы обеспечить выемку на верхних поверхностях наклонных частей 36 и 34 полотна крыши соответственно. Наклонные части 34 и 36 перемычки приспособлены для поддержки противоположных панелей 9 крыши.8 и 100. Обращаясь также к фиг. 4, панели 98 и 100 предпочтительно образованы из слоев пенопластового изоляционного материала 102, которые соединены с внешним относительно жестким элементом 104 настила, выполненным из фанерного листа или подобного материала. Панели 98 и 100 крыши доходят до центральной линии 106 конька крыши и также поддерживаются коньковой рамой, обычно обозначенной цифрой 108, проходящей вдоль горизонтальных участков 32 стенки элементов 30 крыши. Каркас 108 предпочтительно выполнен из из разнесенных удлиненных деревянных пластин 110, проходящих параллельно друг другу и поддерживающих разнесенные деревянные элементы 112 колонн. Элементы 112 колонн поддерживают взаимосвязанные стропильные элементы 114. Каркас 108 также поддерживает панели 9 крыши.
8 и 100 подходящими противоположными панелями фанерного подпалубного настила 115.
Благодаря расположению горизонтально проходящих частей 32 стенок элементов 30 крыши, панелей 98 и 100 крыши и несущей рамы 108 вдоль продольная протяженность дома 20, чтобы обеспечить проход для электрических и сантехнических трубопроводов, таких как трубопроводы 118 и воздуховоды 120 для кондиционирования воздуха, например. Горизонтальная часть 32 стенки одного или нескольких элементов 30 крыши может быть снабжена подходящим отверстием 121 для доступа человека, фиг. 2 и 4, для обеспечения доступа к желобу 117 для обслуживания или ремонта трубопроводов, воздуховодов или других элементов, расположенных в нем.
Кроме того, благодаря конфигурации элементов 30 крыши и изолированных панелей 98 и 100 крыши время, необходимое для строительства такого здания, как дом 20, может быть существенно сокращено. После того, как стеновые панели 28 и элементы 30 крыши установлены на место и закреплены, всю крышу можно закончить, просто установив панели 98 и 100 в положение, указанное на фиг. 2 и 3, с последующим нанесением обычных кровельных покрытий, включающих композиционную или деревянную черепицу, такую как черепица 122, показанная на фиг. 4, и которые могут быть нанесены непосредственно на настил 104.
Из вышеприведенного описания следует, что конструкция дома 20 с использованием ограждений 33 конструкционной оболочки, состоящих из стеновых панелей 28 и элементов 30 крыши, обеспечивает здание, которое может включать обычные строительные материалы для отделки снаружи и внутренние стены и потолки, что создает визуальное впечатление полностью традиционной конструкции здания. Конструкция монолитных элементов 30 крыши включает в себя один или несколько элементов аналогичной конструкции, все элементы, такие как фермы, стропила, карнизы и потолки, требуемые в обычном строительстве, в минимальном количестве предварительно изготовленных элементов. Кроме того, горизонтальные перемычки 32 элементов 30 крыши в сочетании с уникальными элементами 9 панелей крыши8 и 100, а также опорная рама 108 обеспечивают пространство для размещения практически всех механических и электрических проводов и воздуховодов дома 20.
Еще одно преимущество конструктивных особенностей дома 20 заключается в наличии стеновых панелей 28. которые покрывают минимальную площадь стены, снабжены поперечными фланцевыми частями 72, которые придают панели прочность и устойчивость и могут служить кромками внутренних стенок в точке их примыкания к наружной стене. Выбранные из стеновых панелей 28 могут быть отлиты с проемами для оконных и дверных рам, такими как оконные проемы 27, показанные на фиг. 1, 3 и 6 для приема оконных рам 29, тем самым устраняя затраты на обрамление таких проемов, как это требуется в обычном строительстве. Стеновые панели 28, а также внутренняя сторона элементов 30 крыши могут быть снабжены литыми декоративными узорами, имитирующими, например, кирпичные или каменные поверхности, или эти элементы могут быть покрыты обычными строительными материалами для эстетических целей.
Возведение дома 20 может выполняться в соответствии с одной из выбранных альтернативных процедур, включая монтаж стеновых панелей 28 и элементов крыши 30 на плиту или элемент пола 22, 24 или 26, которые были отлиты на строительной площадке. Кроме того, стеновые панели 28 и элементы 30 крыши могут быть установлены на сборных балках перекрытия, не показанных на чертежах, установленных на опорах 67. Сборка элемента 22, 24 или 26 плиты перекрытия с парой стеновых панелей 28 и соответствующей Элемент 30 крыши может быть выполнен на строительной площадке или предварительно собран и доставлен на строительную площадку в зависимости от общего размера трех- или четырехкомпонентной оболочки, образующей ограждение 33. В качестве альтернативы весь дом 20 также может быть изготовлен заранее и доставлен на строительную площадку. стройплощадка. Общий размер здания, которое может быть построено с использованием основной несущей конструкции оболочки или ограждения по настоящему изобретению, может существенно варьироваться. Более того, многоэтажная конструкция может быть построена с использованием расположения стеновых панелей 28, поддерживающих и соединенных с промежуточными горизонтальными плитами потолка/пола. Дополнительные наборы стеновых панелей 28 могут опираться на элементы потолка/пола плитного типа над первым уровнем стеновых панелей и поддерживать, в свою очередь, элементы 30 крыши.
