Перекрытие по профнастилу монолитное: монтаж, плюсы и минусы

В современном строительстве активно применяются передовые технологии и материалы. Так, одним из популярных решений является профнастил для перекрытий. Подобное изобретение обладает массой эксплуатационных достоинств.

Содержание

• 1 Преимущества перекрытия с профнастилом
• 2 Расчет перекрытия
• 3 Устройство монолитного перекрытия
• 4 Основные этапы монтажа
  • 4.1 Крепление профиля
  • 4.2 Армирование
  • 4.3 Заливка перекрытий
  • 4.4 Выравнивание

Преимущества перекрытия с профнастилом

Перекрытие по профнастилу характеризуется следующими плюсами:

1. Невысокая стоимость материала и монтажных работ. Поскольку установить перекрытие несложно своими руками, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
2. Возможность реализации любых архитектурных решений и монтаж разных геометрических форм.
3. Процесс заливки относительно простой и исключает необходимость опалубки. Использование гребней снижает расходование бетонной смеси, что тоже положительно влияет на конечную стоимость работ.
4. Завершить монтаж системы сможет даже неопытный новичок.
5. Готовое перекрытие легче конструкции из железобетона со съемной опалубкой, при этом прочностные свойства остаются на высшем уровне. В результате система не оказывает на основание больших нагрузок и остается эффективным решением для старых построек. Еще с помощью профлиста можно достичь грамотного распределения усилий.
6. Являясь незаменимой составляющей монолитной конструкции, профнастил принимает на себя роль армированного каркаса.
7. Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым стандартам, нужно выполнить ряд расчетов.
8. Готовая плита обладает хорошей прочностью, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
9. На рынке доступны разные марки и типы профнастила. Это расширяет возможности выбора и позволяет найти оптимальный вариант для любых условий применения.
10. Материал характеризуется повышенной устойчивостью к воспламенениям. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом — 45 мин.
11. Перекрытия между этажами характеризуются усиленной опалубкой, которая позволяет обустроить потолок без отделочного слоя или других монтажных работ.
12. Профнастиловые разработки незаменимы для помещений с металлическим каркасом. Для связывания колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.

За счет небольшого веса, жесткости и устойчивости к коррозийным процессам профнастил пользуется большой популярностью и применяется для строительства построек разного назначения.

При связывании с бетонной смесью он берет на себя часть нагрузок, приходящихся на плиты перекрытия.

Если соблюдать основные правила эксплуатации и вовремя обслуживать конструкцию, она будет демонстрировать лучшую прочность и устойчивость к негативным воздействиям.

Еще плиты на основе профлистов характеризуются минимальным весом и выглядят аккуратно. Устанавливая подобное решение в своем доме, можно не беспокоиться об отделочных или изоляционных слоях.

Материал удобен в эксплуатации и легко транспортируется.

Расчет перекрытия

Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала. Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.

Толщина конструкции выбирается с учетом пропорции 1:30, которая зависит от дистанции между поперечинами. Монолитный элемент может обладать толщиной 70-250 мм.

С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.

Рассчитывая монолитное перекрытие, следует точно определить испытываемые расчетные нагрузки и вес конструкций. Эти параметры влияют на тип профиля и толщину опорных балок.

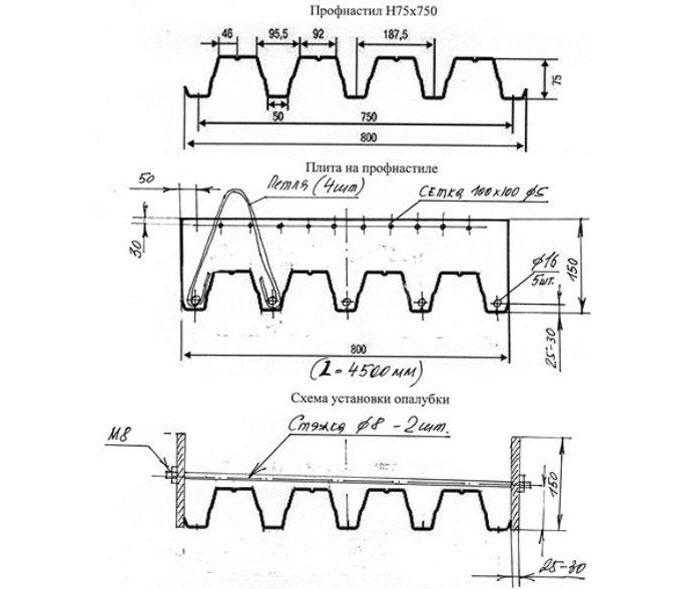

Устройство монолитного перекрытия

Ключевыми составляющими перекрытия из профнастила является профлист, армирующий каркас и бетон. Подобное изделие основывается на балочном каркасе, а нагрузка распределяется не на стеновые конструкции, а на колонны. У каждой колонны имеется собственный фундамент.

Перекрытие по профнастилу монолитное представляет собой конструкцию, которая подразумевает получение формообразующей поверхности и расширяет возможности строителей в реализации сложных проектов и геометрических форм.

В зависимости от высоты размещения перекрытия выбирается подходящая стойка для опалубки. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, лучше воспользоваться опалубочной башней, а толщину перекрытия расширить до 1000 мм.

При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно задействовать деревянную клееную балку с разной длиной.

Основные этапы монтажа

Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками.

На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать.  При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

В первую очередь, армирующий каркас нужно будет поместить вдоль каждого углубления профлиста. Потом его соединяют с металлической сварной сеткой с помощью проволоки. Поверх этого наносится цементная стяжка.

Крепление профиля

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.

Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.

Армирование

Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.

В качестве армирующего элемента задействуется стальной стержень толщиной 10-12 мм марки А400С. Внутреннюю часть плиты из стали обрабатывают бетоном, чтобы защитить ее от негативных воздействий.

Заливка перекрытий

Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм).

Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.

Перед тем, как создать бетонное перекрытие профнастила для опалубки перекрытий, необходимо выполнить ряд подготовительных работ. В первую очередь, следует очистить опалубку от любых загрязнений, помыв ее водой и просушив.

Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:

1. Стационарный или передвижной бетонный насос.
2. Ленточный транспортер.
3. Строительную бадью, для поднятия которой используется кран.

Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.

При опускании температурных значений до нулевой отметки или ниже, в смесь бетонная нужно добавить специальные пластификаторы. Их наличие повышает стоимость материала, но дает гарантии на благополучную фиксацию конструкции.

Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.

Выравнивание

Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.

Особенности обслуживания материала заключаются в постоянном увлажнении и укрывании влагоемкими материалами, пока не появится 70% прочность.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.

монолитное перекрытие по профлисту- опалубке

Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

Содержание

• 1 Отличительные характеристики
• 2 Монолитное перекрытие по профнастилу — подготовка
• 3 Рекомендации по проектированию
• 4 Технология
• 5 Выбираем материал
• 6 Цена
• 7 Книги по теме:

Отличительные характеристики

Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

• система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
• более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
• профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
• готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
• заливка рабочего раствора менее трудоемкая;
• конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
• более сжатые сроки работ;
• готовая плита не уступает по прочностным характеристикам остальным аналогам;
• возможность использования различных разновидностей и марок профиля;
• огнестойкость.

Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

• расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
• расчет материалов;
• для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Рекомендации по проектированию

Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

• расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
• не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
• запас прочности должен превышать проектное значение на треть;
• установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
• подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

• размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
• монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
• строительство без поддерживающих балок.

Ведение работ

Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

Укладка профнастила на поддерживающие балки:

• согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
• на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
• в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
• между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
• реализуется заливка;
• карманы или закладные замоноличиваются;
• спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:

• на закладные или в карманы опираются двутавры;
• на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
• закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

Установка без поддерживающих балок

Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

Последовательность действий:

• лист фиксируется на закладных анкером по металлу;
• арматура приваривается к закладным и колоннам во всех точках соприкосновения;
• перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
• как залить перекрытие? Рекомендовано заливать бетон за один раз.

Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию

Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

Выбираем материал

Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

В продаже могут быть представлены материалы с указанной маркировкой:

• «Н» — несущий профлист для кровли и перекрытий;
• «НС» — несущий для настилов и стен;
• «С» — для стен.

Расшифровка маркировки осуществляется указанным образом.

Для товара Н35-1000-0.7:

• «Н» — тип профлиста:
• 35 – высота профиля (волны или трапеции), мм;
• 7 – толщина металла, мм;
• 1000 – ширина (рабочая/полезная), мм.

Для строительства монолитных перекрытий выбор должен быть следующим:

• маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
• если длина пролета менее 5.50 м, минимальная толщина принимается, как 0. 80 мм;
• если длина пролета более 5.50 м – 0.90 мм;
• арматурный пруток d0-12.0 мм;
• бетон не ниже М300;
• саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
• для технологии монтажа на несущих металлических балках – двутавр 12.

Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

Цена

Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

• облегченные конструкции – от 4 т.р/м²;
• сплошной монолит 0.25 м – от 5 т.р/м².

Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:
