Монолитное перекрытие по профнастилу чертежи: Монолитное перекрытие по профнастилу чертежи, расчет и монтаж

Как проводится монолитное перекрытие по профнастилу: видеоинструкция

Монолитные бетонные конструкции в строительстве – это далеко не новость. Сейчас можно найти множество книг и пособий еще советского периода, в которых понятно и просто описывается эта технология. Монолитное перекрытие по профнастилу пользуется популярностью за счет низкой стоимости и гибкой формы, а конструкция благодаря выбору такой технологии получается очень прочной и надежной.

Чем отличается монолитное перекрытие

До недавнего времени строители пользовались технологией бетонирования – сочетание высокой стоимости и малой грузоподъемности дает низкие результаты. При этом используется тяжелый физический труд. Открытие перекрытия по профнастилу позволило уменьшить затраты и время на возведение конструкций.

Стальной профилированный лист, покрытый цинком или полимером, является отличным защитником от внешних атмосферных условий. Но возведение такой конструкции всегда сопряжено с риском, особенно если за выполнение этой работы берется новичок.

Поэтому если вы не уверены в своих силах, то лучше обратиться к профессионалам.

Где используются монолитные перекрытия

Такой вид перекрытия используется во многих видах строительства:

• создание гаражей;
• возведение многоэтажных домов;
• строительство террас и прочих сооружений.

Читайте также: Пошаговое армирование плиты перекрытия своими руками

В современном мире такую технологию выбирают потому, что она сокращает расходы на арматуру и бетон, а вместе с тем урезается и физический труд.

Устройство монолитных перекрытий по профнастилу выглядит следующим образом:

1. Балки, на которых будет держаться вся конструкция.
2. Несъемная опалубка, сделанная из профнастила, выполняет роль арматуры. Профнастил являет собой гофрированные листы, которые прошли оцинковывание. Они имеют хороший эстетичный вид и не подвержены коррозии.
3. Сверху укладывается гибкая арматура, стержневой анкер вертикального типа и арматурная сетка.
4. Вся конструкция заливается бетоном.

Вокруг такого типа перекрытий часто разгораются споры за и против, но плюс профнастила в его легкости, а значит, этот материал можно использовать для восстановления старых и ветхих домов.

Монолитное перекрытие по профнастилу своими руками

Подобное покрытие одновременно является и полом следующего этажа и потолком этого, поэтому к возведению стоит подходить со всей серьезностью. Правильность конструкции напрямую связана с долгосрочностью и безопасностью, так что выполнять строительство стоит по всем законам. Сначала проводятся подготовительные мероприятия:

• расчет шага балок и несущей способности;
• расчет материалов для перекрытий;
• закладные в стенах и столбах, которые будут указываться на чертежах.

Если пренебречь любым из подготовительных шагов, вы рискуете получить провисание конструкции и ее неустойчивость. Кроме того, любой отход от плана сопровождается повышением стоимости строительства и тратой лишних средств.

Основные правила, которые помогут создать перекрытие по профнастилу

1. Всегда используйте чертежи. С момента их создания и до конца строительства опирайтесь на ваши расчеты – так вы можете вычислить ошибку и исправить ее.
2. Между балок необходимо размещать подпорки, что позволит избежать прогиба профлиста.
3. Для опорных колонн используют трубы из металла или асбеста, а для балок – швеллеры или металлические двутавры.
4. Когда вы укладываете балки, соблюдайте шаг, вычисленный вами в чертежах.
5. Шаг балок напрямую зависит от размеров и формы профлиста.
6. При заливке бетоном могут возникнуть нежелательные провисания: чтобы этого избежать, укладывайте на профлист три балки. Одна центральная, а две другие боковые.
7. При монтаже мастера используют саморезы с усиленным буром (еще их называют бронебойными).
8. Перед заливкой конструкции бетоном необходимо подготовить поверхность и установить палки-опоры.

При условии, что вы выполняете все рекомендации, самостоятельно сделать монолитное перекрытие про профлисту несложно. Но если вы не уверены в своих способностях, то лучше доверить расчет проектировщикам.

Читайте также: Какие особенности имеет фасадная штукатурка для газобетона

Ошибки, которых нужно избегать

При строительстве любой новичок сталкивается с трудностями уже на этапе расчетов. Любое игнорирование инструкций может привести не только к недолговечности дома, но и к чьей-то смерти, поэтому:

• не экономьте на материалах;
• грамотно рассчитайте количество материалов на чертежах, чтобы не приходилось докупать еще;
• не нарушайте правила монтажа и проектирования;
• ответственно выбирайте профнастил и арматуру для каркаса.

Чтобы технология перекрытия по профлисту была правильной, обратитесь к профессиональным проектировщикам и рабочим. Если вы считаете, что вашего опыта недостаточно, то лучше прибегнуть к помощи мастера, так как неправильный монтаж влечет за собой непредвиденные траты и нарушение сроков строительства.

Монолитное перекрытие по профлисту: расчет, устройство, чертеж, схема

Профнастил сегодня играет не последнюю роль в процессе строительства. Помимо его основного предназначения (кровля, возведение заборов и т. д.), он используется в виде монолитного перекрытия, которое имеет ряд преимуществ: обладает высокой прочностью, уменьшает нагрузку на фундамент, доступно по цене, а в некоторых случаях, используя монолитное перекрытие, обойтись можно и без отделки потолка. Благодаря наличию волн на листе расход бетонной смеси будет значительно ниже, что уменьшит расходы на стройку.

Популярность профнастила объясняется и другими его качествами:

• обширное использование при строительстве разных видов зданий и сооружений;
• устойчивость к коррозии в результате обработки специальным покрытием, что увеличивает срок службы металла;
• легкость материала упрощает процесс работы, а его транспортировка не требует дополнительных усилий и помощи.
• обладает высокой прочностью, что позволяет выдерживать большой вес;
• относительно дешевое покрытие, и в то же время хорошего качества, чего не сказать о других материалах;
• безопасный в экологическом смысле, не выделяет вредных химических веществ и не имеет запаха;
• огнестойкий;
• достойный внешний вид, а благодаря разнообразию цветовой гаммы впишется в любой интерьер;
• устойчивый к любым погодным условиям, к тому же на его поверхности никогда нельзя встретить лишайники или мох.

Недостатком профнастила является его низкая звукоизоляция, особенно когда на лист попадают осадки.

Читайте также: Как покрыть крышу профнастилом

Самый важный этап работы – это расчет. Если он составлен не точно, это повлечет за собой не только дополнительные расходы, но и угрозу жизни. При расчете необходимо учесть размеры будущей постройки, вес конструкции и нагрузку на перекрытие. Толщина плиты определяется из расчета 1:30. Например, если расстояние между опорными столбами 3 м, то слой бетона делается как минимум 100 мм. Технико-экономические расчеты лучше проводить не самостоятельно, а довериться профессионалам.

При установке металлических балок необходимо учесть глубину волны. Чем больше глубина, тем чаще должны стоять балки. Делается это во избежание прогибов листа. Однако при строительстве перекрытия между этажом и чердаком установку можно сделать без поддерживающих балок. Объясняется это небольшими нагрузками. Монтаж проводится с опорой листа на стены с временными подпорками, а арматура приваривается к колоннам во всех точках соприкосновения. Монолит размещается между колоннами, не прерываясь. Бетон заливается за один раз.

После расчетов, когда установлены металлические балки, делается монтаж несъемной опалубки в виде профлиста. Листы кладут с нахлестом и в этом же месте скрепляют их при помощи заклепок.

Следующий шаг – армирование. Арматура представляет собой систему из прутьев, которые укладываются в каждую из волн профлиста. Это обеспечивает дополнительную прочность бетону. Если прочность необходимо увеличить, ставятся поперечные прутья. Примерный размер ячеек составляет 20×20 см. Места их стыковки можно сварить, а можно закрепить проволокой из стали. Перед заливкой бетона также необходимо установить опоры по краям листа.

Далее можно приступать к укладке бетонной смеси. Для начала поверхность несъемной опалубки очищается от мусора и загрязнений, хорошо промывается водой и высушивается. Бетон укладывается в шахматном порядке, что позволяет равномерно распределить нагрузку по профлисту. Работы с бетоном лучше проводить в плюсовую температуру, так как на холоде он будет очень долго застывать. Желательно произвести заливку за один раз. Только после того, как смесь полностью высохнет, убираются опорные доски. В сухую и жаркую погоду поверхность желательно периодически увлажнять, чтобы она не потрескалась. Дальнейшие работы можно продолжать спустя как минимум 25 суток.

Помимо бетонного слоя, допустимо использовать еще утеплитель, который прокладывается до заливки бетонной смеси. Это обеспечивает звукоизоляцию, а тепло в помещении сохраняется дольше.

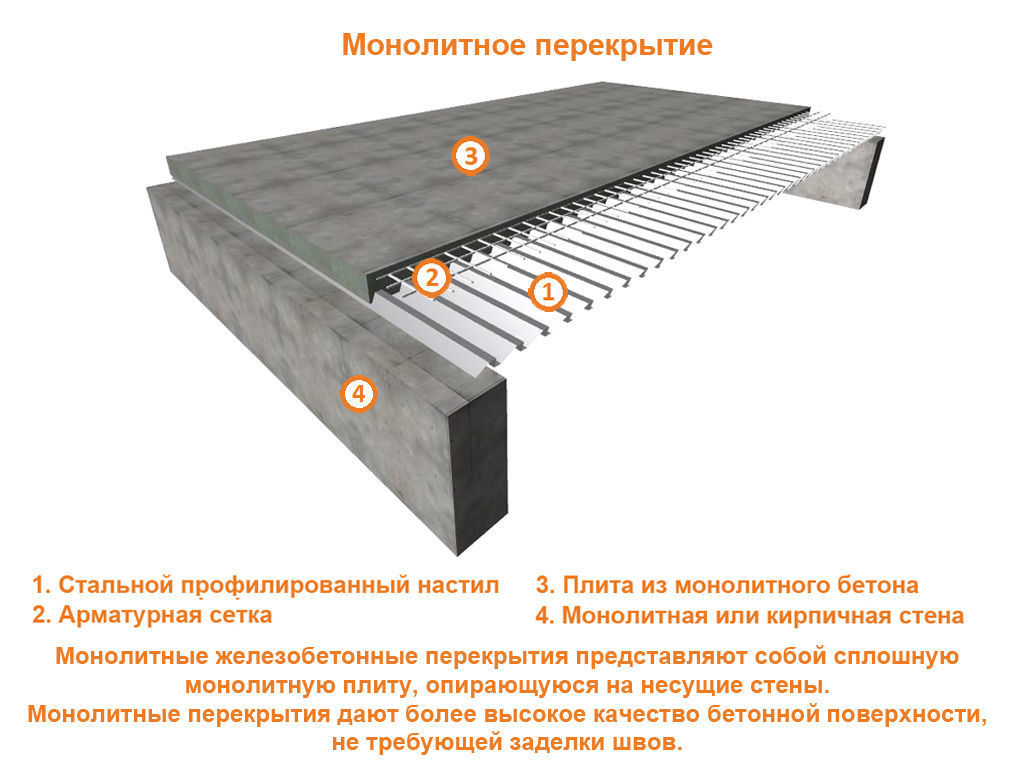

На рисунке представлен порядок слоев монолитного перекрытия:

Перекрытие по профнастилу под силу сделать своими руками, если имеются точные чертежи и схемы.

При выборе материала следует учесть его дополнительные характеристики, например, покрытие листа:

• оцинковка. Является самым дешевым и недолговечным вариантом, однако самым распространенным;
• алюцинковое покрытие. Состоит из алюминия и кремния, за счет этого предохраняет лист от царапин и прочих механических повреждений;
• покрытие глянцевой краской позволяет осуществить колеровку в любой цвет поверх защитного слоя;
• покрытие матовой краской гарантирует повышенную износостойкость;
• пластизол. Позволяет создать текстурную отделку под дерево, кожу и пр. Устойчив к внешним воздействиям, переносит любую температуру;
• пураловое покрытие. Гарантирует срок службы листа до 50 лет;
• красочное покрытие ПВДФ усиленно защищает материал от ультрафиолета и химических воздействий.

Для резки листов используется любой режущий инструмент, например, электрические ножницы или ножницы по металлу, а также дисковая пила. Зубья на пилах должны быть из твердого сплава. Пользоваться болгаркой категорически запрещено, так как в процессе разрезания образуется высокая температура, покрытие выгорает, и металл теряет свою стойкость к коррозии.

Читайте также: Что выбрать для крыши: металлочерепицу или профнастил

Конечно, данная технология железобетонного перекрытия не является единственной. Альтернативой может служить и классическая бетонная заливка. Монолитное покрытие будет удобно только в том случае, если стройка ведется на частной территории, куда тяжелая техника заехать не может.

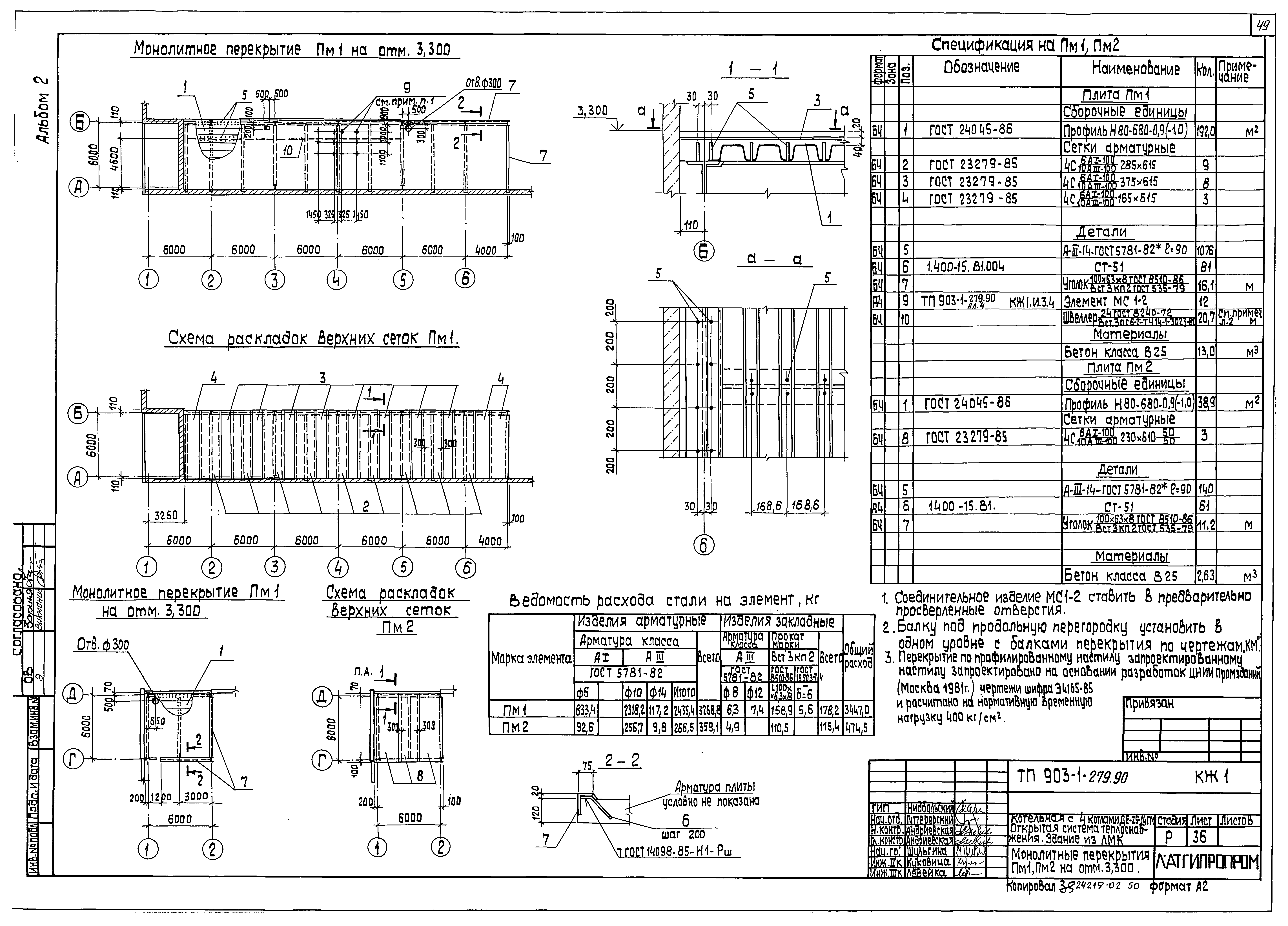

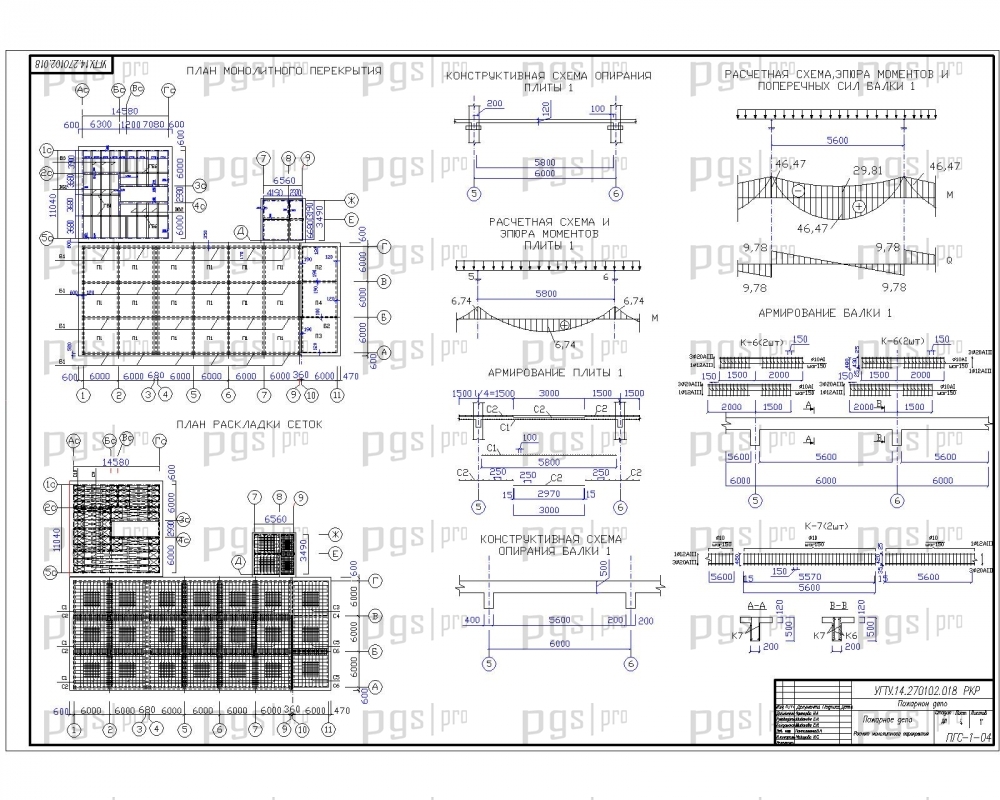

Перекрытие по профлисту чертеж

Преимущества перекрытия с профнастилом

На заливку потолка в любом помещении, подсобного или жилого характера, тратится большое количество времени, во многом из-за того, что после окончания основных работ необходимо переходить к отделочным. Но, используя профнастил, эта часть рабочего процесса отпадает сама собой. Кроме того, гофра профильного листа помогает придать конструкции жесткости и прочности.

Особенности строительства монолитной конструкции по профнастилу

Монолитное перекрытие по профнастилу имеет массу преимуществ, которые отличают систему от той, что предполагает наличие монолитного железобетонного перекрытия. Последнее из них предусматривает обустройство опалубки, которая необходима для заливки и застывания раствора. А вот если вы будете применять профнастил при проведении такого рода работ, то это позволит получить в постройке готовый потолок. После завершения процесса его внутреннюю поверхность не понадобится отделывать.

В конструкции системы есть переменный профиль листового полотна, это придает сечению перекрытия ребристость, что гарантирует отличные прочностные характеристики, а вот затраты на арматуру и раствор окажутся меньше.

Преимущества материала

На данный момент профлист является наиболее оптимальным вариантом для перекрытия, так как он не подвержен негативному воздействию окружающей среды и не деформируется под большими нагрузками. Более того, он имеет достаточно невысокую стоимость и имеет широкий ассортимент расцветок и размеров. Это и делает профлист таким востребованным материалом.

Общая информация о монолитной конструкции

Система из профнастила надёжная и, благодаря характеристикам и технологии, позволит возвести прочное и долговечное сооружение, которое позже можно будет оббить фасадными панелями под дерево. Плюсом в данном покрытии является его лёгкий вес, позволяющий укладывать его в любом направлении без особого труда, а также удобная погрузка при транспортировке и особенно долгое пользование материалом.

Преимущества монолитного перекрытия по профнастилу

Если говорить о монолитном перекрытии по профнастилу, то стоит выделить некоторые преимущества: можно применять, какой угодно вид материала, настил служит несъемной опалубкой, значительно снижает нагрузки на основание.

Преимущества перекрытий по профнастилу

Такие монолитные перекрытия, в отличие от железобетонных, подразумевающих заливку с применением специально создаваемой опалубки, позволяет по завершении работ получить готовый потолок, не требующий проведения дополнительных доработок и отделок. Профнастил, как указывалось ранее, будет армировать монолит. Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом, так как при желании или необходимости сечение можно делать ребристым. За счет этого повышается надежность и прочность плиты, к тому же, это уменьшает расход арматуры и бетонной смеси во время строительства.

Перекрытие из бетона по профлисту

Блок: 1/5 | Кол-во символов: 162
Источник: https://www. forumhouse.ru/articles/house/7603

Как залить безопорное монолитное перекрытие по профлисту – расчеты, практические советы от умельцев FORUMHOUSE

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

• Что такое монолитное перекрытие по профилированному листу.
• Технология устройства сталежелезобетонных перекрытий.
• Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.

Блок: 2/5 | Кол-во символов: 991
Источник: https://www.forumhouse.ru/articles/house/7603

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Блок: 2/10 | Кол-во символов: 721
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля

• цемент;
• песок;
• емкость;
• бетономешалка;
• лопата;
• профнастил;
• саморезы;
• арматура;
• опалубка;
• мастерок.

Блок: 2/7 | Кол-во символов: 226
Источник: https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html

Преимущества монолитного перекрытия по профлисту

• Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
• Геометрическая форма и размеры у них могут быть практически любыми.
• Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Монтаж системы довольно прост, и справиться с ним сможет и новичок.
• За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

• Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
• Монтаж занимает значительно меньше времени.
• Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
• Профнастил для перекрытия может различаться по разновидности и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

• Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
• Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Блок: 2/5 | Кол-во символов: 2082
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html

Расчет перекрытия

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Блок: 4/5 | Кол-во символов: 1611
Источник: http://stylekrov. ru/monolitnoe-perekrytie-po-profnastilu.html

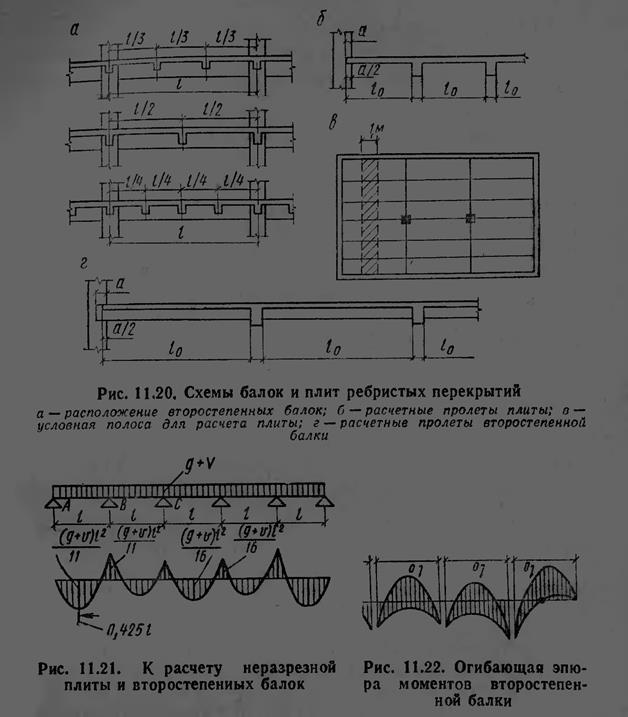

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

1. На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
2. Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Железобетонные и бетонные конструкции».
3. Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
4. Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
5. Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
6. Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.

Технология устройства перекрытия

Основывается на выполнении следующих этапов:

• Создание опалубки из профнастила.
• Сооружение пространственного каркаса из арматуры.
• Заливка смеси.
• Уход.

1. Установка опалубочной системы.

Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.

2. Монтаж арматурного каркаса.

Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.

Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.

Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

• Передвижным или стационарным бетононасосом.
• Ленточным транспортером.
• Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

• В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
• В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

4. Уход.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Блок: 2/2 | Кол-во символов: 6268
Источник: http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html

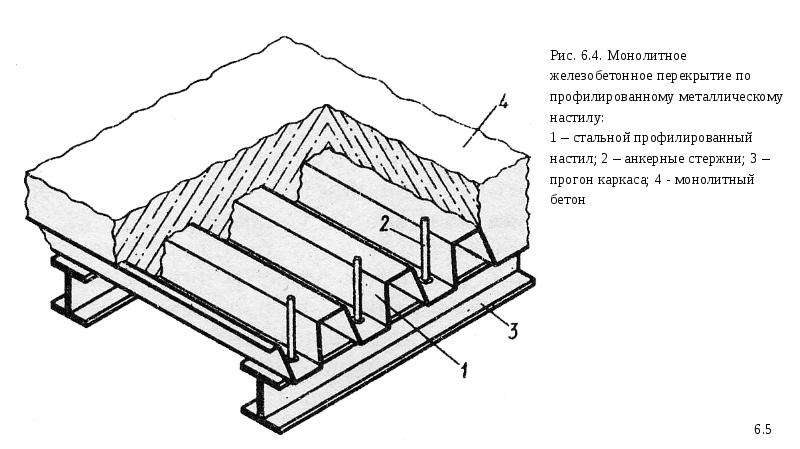

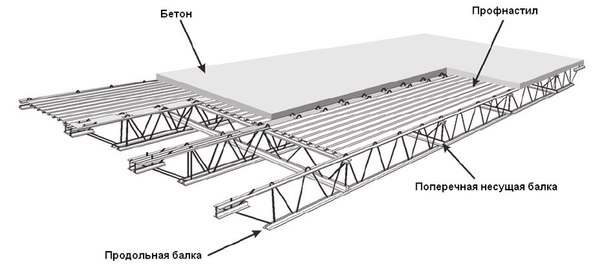

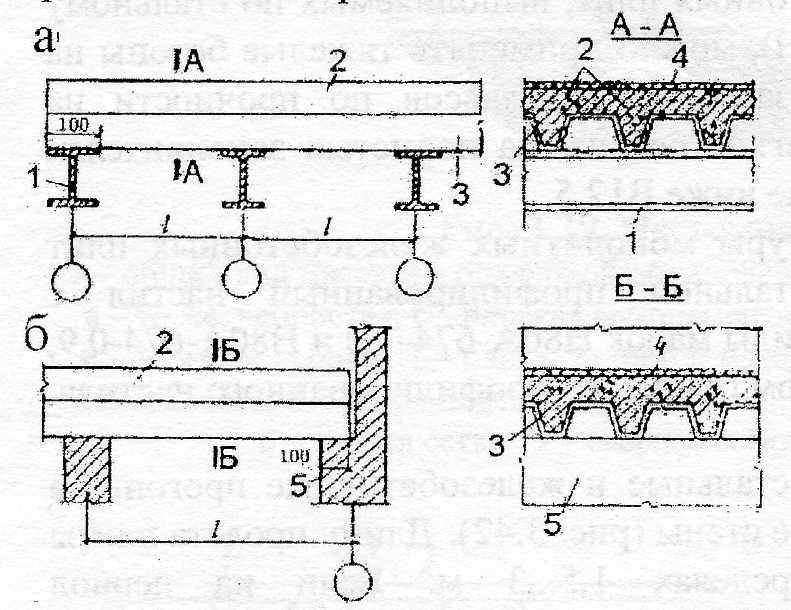

Технология устройства сталежелезобетонных перекрытий

В исходном варианте профлист укладывается не только на стены, но и на каркас из стальных балок (прогоны), который и является несущим. Количество и параметры балок высчитываются индивидуально, исходя из габаритов перекрываемого пролета и предполагаемых нагрузок, в среднем шаг составляет от 1,5 до 3 м, но на каждый лист должно приходиться три точки опоры – по центру и по краям. Армирование однослойное – сетка, диаметр проволоки от 3 мм, шаг 200×200 мм, толщина защитного слоя над сеткой не менее 15 мм.

Профлисты укладываются поперек длинной стороны пролета, широкими гофрами вниз, по длине на прогонах внахлест, минимум на одну волну, по ширине встык. Между собой волны фиксируют заклепками или саморезами с шагом не больше 500 мм. Чтобы профиль и прогоны работали, как одна система, настил крепят стержневыми анкерами, которые приваривают к балкам. Рядом с несущими стенами анкер должен проходить сквозь каждую волну, на промежуточных балках через одну. Кроме того, настил фиксируют к балкам посредством саморезов или дюбелей.

Однако использование стальных балок – не самый привлекательный для самозастройщиков вариант, поэтому многие из умельцев нашего портала предпочитают альтернативный вариант – безопорное монолитное перекрытие по профильному листу.

Блок: 4/5 | Кол-во символов: 1318
Источник: https://www.forumhouse.ru/articles/house/7603

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 1535
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html

Монтаж монолитного перекрытия

Монолитное перекрытие по профнастилу собирается следующим способами:

• технология, при которой плита монолитной конструкции располагается на несущих металлических (двутавр, швеллер) или бетонных балках с шагом 3 метра;
• монтаж профлиста на внутреннюю полку двутавра с шагом кратным длине листа 1.2 — 1.5 м;
• возведения монолитного перекрытия без поддерживающих металлических и бетонных балок.

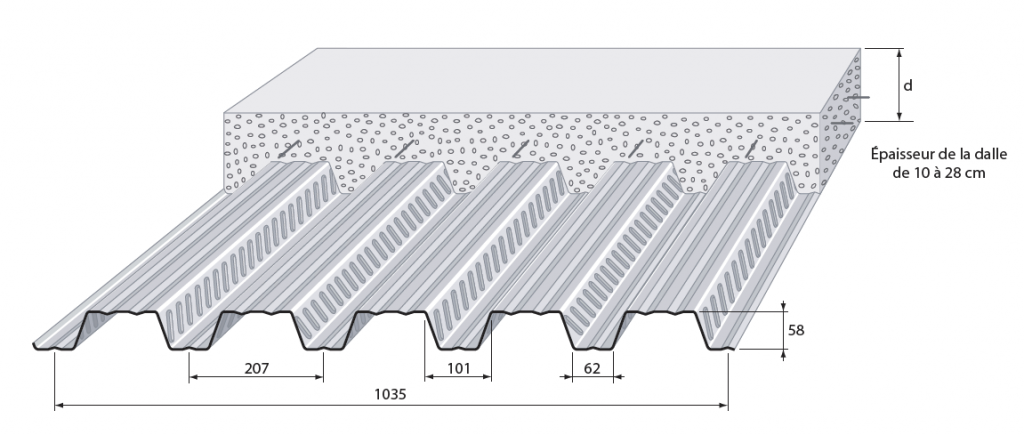

Схема стандартного профнастила.

Профнастил уложенный на поддерживающие балки:

• в карманы оставленные в стене, если речь идет о монтаже балок в стены или на закладные опорные уголки, если речь идет о бетонных стенах или колоннах, укладывается двутавр;
• на него монтируется профилированный лист с расширением гофры вниз, при помощи саморезов;
• затем сетка из арматуры с ячейками 150-150 мм.;
• чтобы избежать прогиба профлиста, до момента схватывания бетона, нужно между балок установить подпорки, равномерно по всей площади заливки;
• проводится заливка бетонной смесью;
• карманы в стене также замоноличиваются;
• после набора прочности бетона, а это как минимум 25 — 30 дней подпорки убирают и проводят дальнейшие строительные работы.

Монтаж профлиста на внутреннюю полку двутавра:

• так же как и в первом варианте монтажа, двутавры упереть в карманы стены или на закладные;
• профилированный лист уложить на внутреннюю полочку балки, гофрами поперек пролету балок, т. е. по длине листа и закрепить по краю саморезами;
• накладывается арматурная сетка с ячейками 150-150 мм и вся конструкция заливается бетоном на всю толщину двутавра;
• для набора прочности выдерживают, как минимум, 4 недели.

Блок: 4/6 | Кол-во символов: 1596
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Монолитное перекрытие без поддерживающих балок

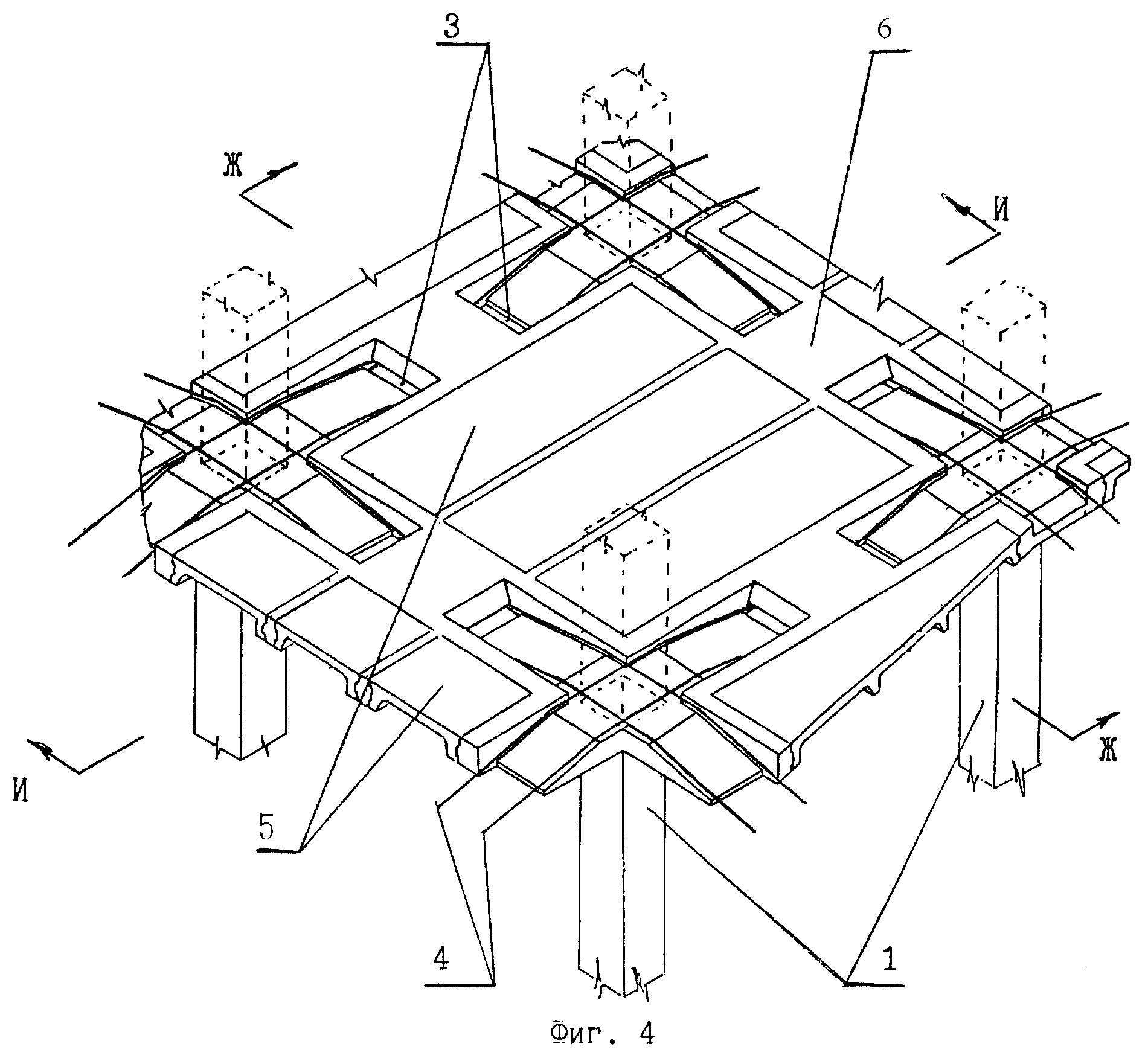

Схема часторебристого сборно-монолитного перекрытия.

Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.

В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.

Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.

Наиболее широкое применение этот вид монтажа получил на уровне комната — чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.

Расчет нагрузок на межэтажное перекрытие

Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:

• при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 — 70 кг на кв. м площади;
• нахождение мебели и другого домашнего скарба;
• передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
• запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.

Для справки: минимальная толщина перекрытия монолитом должна составлять 50 — 60 мм, максимальная 200 — 250 мм.

Блок: 5/6 | Кол-во символов: 1690
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Стадии контроля и приемки этапов строительных работ

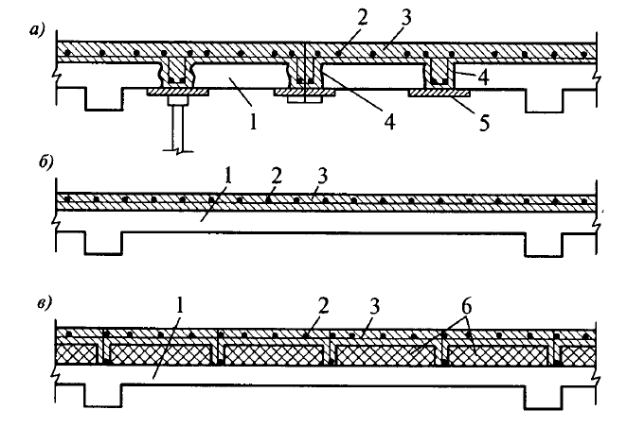

Схема утепленного перекрытия.

Ваш расчет на то, что все строительные работы выполнены соответствующим образом и тем самым обеспечена технология, долговечность и безопасность возводимой конструкции, должен подтверждаться не только вами, но и специалистами. Чтобы вы и ваши домочадцы спали спокойно, вам необходимо:

• провести тщательную подготовку карманов в стенах, установку закладных на стенах и колоннах для «привязки», опоры монолитной конструкции или проконтролировать выполнение этих работ и, что еще лучше, получить акт на эти скрытые работы у технадзора;
• со знанием дела провести работы по монтажу профнастила — неснимаемой опалубке и каркаса армирования или проконтролировать их выполнение и получить акт на скрытые работы у технадзора;
• заранее заказать бетонную смесь и выполнить работы по заливке перекрытий желательно за один раз, при безопорной на балки технологии и способа укладки профилированного листа сверху балок. При опирании профнастила на внутреннюю полочку двутавра процесс заливки может происходить по секциям;
• проводить мероприятия во время набора прочности бетонного монолита, проводя смачивание поверхности для равномерного отвердевания;
• по прошествии, как минимум, 28 дней, общепринятого срока набора объектов строительства из бетона, снять дополнительные опоры, если таковые были поставлены и приступить к отделке потолка, если она необходима, и работ по облагораживанию пола.

последний документ, который необходимо получить, на этой стадии строительства — акт о выполненных работах по выполнению бетонного монолитного междуэтажного перекрытия по профлисту.

Радуйтесь успешному выполнению этапа и приступайте к следующему. Все, что зависело от вас, для вашего же спокойствия, вы сделали.

Блок: 6/6 | Кол-во символов: 1800
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Блок: 6/10 | Кол-во символов: 809
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Советы по заливке бетона

Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:

Блок: 6/6 | Кол-во символов: 631
Источник: https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu

Специфика армирования

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Блок: 7/10 | Кол-во символов: 584
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Блок: 8/8 | Кол-во символов: 302
Источник: https://kladembeton. ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

• До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
• Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
• Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
• Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Блок: 8/10 | Кол-во символов: 1050
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

• увеличенный расход бетонного раствора;
• недостаточная жесткость конструкции перекрытия;
• срыв сроков строительных мероприятий;
• непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Блок: 9/10 | Кол-во символов: 583
Источник: https://pobetony. ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Нюансы

Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.

Блок: 10/10 | Кол-во символов: 449
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

1. https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html: использовано 2 блоков из 7, кол-во символов 1226 (4%)
2. http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html: использовано 2 блоков из 5, кол-во символов 3693 (11%)
3. https://kladembeton. ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html: использовано 2 блоков из 8, кол-во символов 1837 (6%)
4. https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html: использовано 5 блоков из 6, кол-во символов 9011 (28%)
5. https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu: использовано 1 блоков из 6, кол-во символов 631 (2%)
6. https://www.forumhouse.ru/articles/house/7603: использовано 4 блоков из 5, кол-во символов 5494 (17%)
7. http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html: использовано 1 блоков из 2, кол-во символов 6268 (19%)
8. https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/: использовано 6 блоков из 10, кол-во символов 4196 (13%)

Как построить монолитное перекрытие по профлисту — masterprofnastila.ru

В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу. Профнастил при бетонировании служит в качестве несъемной опалубки, а при эксплуатации — в качестве внешнего армирования. Что такое монолитное перекрытие по профнастилу, где применяется, какие имеет преимущества и каким образом монтируется?

Перекрытия такого типа применяются при строительстве многоэтажных общественных и промышленных зданий с нестандартными пролетами и шагами конструкций в широком диапазоне нагрузок. Монолитное перекрытие по профнастилу применяется и в зданиях с большим количеством отверстий и проемов, при обустройстве рабочих площадок и реконструкции зданий. Огнестойкость однопролетных плит с открытой внешней арматурой в виде стального профлиста составляет 30 мин, многопролетных неразрезных конструкций при расположение арматуры по всему пролету — 45 мин и более.

Преимущества перекрытий по профнастилу

Такие монолитные перекрытия, в отличие от железобетонных, подразумевающих заливку с применением специально создаваемой опалубки, позволяет по завершении работ получить готовый потолок, не требующий проведения дополнительных доработок и отделок. Профнастил, как указывалось ранее, будет армировать монолит. Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом, так как при желании или необходимости сечение можно делать ребристым. За счет этого повышается надежность и прочность плиты, к тому же, это уменьшает расход арматуры и бетонной смеси во время строительства.

Возведение перекрытий с применением профлиста подразумевает, что рассматриваемый лист будет неснимаемой опалубкой, к которой при последующих работах будет применяться заливка бетона, а металлический каркас, состоящий из балок и колонн, будет служить в качестве опоры. Конструкция такого типа при монтаже стен требует использования легких строительных материалов небольшой прочности.

Вернуться к оглавлению

Конструкция перекрытия по профнастилу

Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии. Для монолитных перекрытий по профлисту можно использовать тяжелый бетон с мелкозернистым или обычным заполнителем класса прочности на сжатие выше В15. Стальные прогоны производятся из прокатных двутавров или свариваются из стальных листов марок, подразумевающих высокое качество металла.

Перекрытие будет состоять из железобетонной монолитной плиты, заливаемой по стальному профилированному листу. После того как бетон наберет необходимую прочность, профнастил будет использоваться в качестве внешнего армирования. В качестве опоры под монолитное перекрытие с профнастилом могут использоваться стальные или железобетонные прогоны, бетонные или кирпичные стены. Длина пролета плиты выбирается в диапазоне 1,5-6 м. Большие пролеты допускаются при возведении временных опор на период бетонирования и приобретения бетоном прочности. Стыки профлистов по длине выполняются впритык, без нахлеста. По ширине их стыкуют путем нахлеста боковых граней.

Для общего или локального укрепления железобетонного перекрытия выполняется монтаж дополнительной арматуры в виде каркасов, сеток и отдельных стержней. Толщину бетонного слоя над профилированным листом определяют при помощи расчета деформации и прочности, а также опираясь на технико-экономические соображения. Монолит должен иметь толщину не менее 3 см, а при отсутствии бетонных стяжек в конструкции пола — не менее 5 см. Профнастил кладется широкими волнами вниз.

Если размер отверстий поперек профнастила не превышает 50 см, требуется укрепление монолитного перекрытия путем монтажа в прилегающих к отверстию волнах настила арматуры, имеющей вид продольных стержней, заводя их за ось прогона. Кроме того, используется арматура в виде поперечных стержней, окаймляющих отверстие в листе, заводя их за подрезку на 2-3 волны с каждой стороны. Если отверстия поперек волн профлиста имеют размер более 50 см, конструкция плиты по контуру отверстия должна иметь дополнительные детали балочной клетки, которые передают вес нагрузки с ослабленного участка настила на прогоны.

При возведении перекрытия несущей конструкцией является профнастил. При расчетах определяют жесткость и прочность профлиста как для тонкостенного изгибаемого стального элемента, терпящего нагрузку собственного веса настила, веса залитого бетона и монтажную нагрузку, включающую массу инструментов, вес рабочих в процессе строительства перекрытия. При эксплуатации несущей конструкцией станет железобетонная плита, в которой профлист будет внешней рабочей арматурой.

Вернуться к оглавлению

Нагрузки, оказываемые на каркас

Монолитное перекрытие на профлисте получило право существования благодаря тому, что нагрузки при их использовании ложатся не на стены здания, а на прочный и надежный каркас из металлического профилированного листа. При применении железобетонного перекрытия на профлисте стены могут строиться из газоблоков или пеноблоков, применяемых и для теплоизоляции. Есть у такой конструкции и еще одно не менее важное преимущество. Строительство больших зданий подразумевает использование ленточных фундаментов, возведение которого требует значительных затрат.

Но упомянутый выше перенос нагрузки на каркас, позволяющий облегчить стены, снижает нагрузки на основание. Таким образом, вместо дорогого ленточного фундамента можно выбрать фундамент другого типа, например, столбчатый, требующих меньше финансовых и трудовых затрат. Стоит обратить внимание, что в столбчатом фундаменте каждый столб принимает нагрузку со стороны одной части металлического каркаса. В оголовке столбчатого фундамента необходимо выстроить небольшой ростверк, сечение которого рассчитывают с использованием параметров толщины стен и предполагаемого расстояния между колоннами фундамента. Анализируя сказанное выше, монолитное перекрытие по профлисту позволяет существенно снижать финансовые, временные и трудовые затраты, ведь процесс постройки здания ускоряется.

Вернуться к оглавлению

Особенности возведения перекрытия

Для начала нужно будет определить необходимые размеры профнастила, для этого необходимо брать в расчет опирание не на 2 балки (по стандартному варианту), а на 3. Это позволит предусматривать прогиб металлического листа при эксплуатации.

Бетонирование рекомендуют делать в один заход, в ином случае процесс необходимо выполнять хотя бы по пролетам.

Если бетон укладывается в несколько этапов, следует учитывать время затвердевания того или иного участка. В таком случае дополнительные опоры из-под пролетов будут убираться своевременно. При этом следует брать во внимание, что требуемой прочности бетон достигает лишь через 10 дней со дня заливки при теплой погоде. В холодное время года бетон может затвердевать целый месяц.

При работе в жарких погодных условиях монолит при выполнении перекрытий необходимо регулярно смачивать. Это предупредит преждевременное испарение влаги из-за сильного нагрева металлических листов при высокой температуре воздуха. Как и многие подобные работы, возведение монолитного перекрытия с применением профнастила не представляет особой сложности даже при отсутствии специальных навыков.

Основной стадией строительства является разработка теоретической части, включающая определение материала каркаса железобетонной конструкции, правильный выбор видов и размеров профлиста и сечений арматуры. Не менее важным является и наличие всех материалов и инструментов, таких как:

• профлисты;
• цемент;
• песок;
• щебень;
• бетономешалка;
• дрель и сверла;
• саморезы;
• шуруповерт;
• правило;
• проволока;
• вязальный крючок;
• емкость для раствора;
• отвес;
• строительный уровень;
• угольник;
• шнур;
• рулетка.

http://masterprofnastila.ru/www.youtube.com/watch?v=deCQDPEjbgo

Если процесс непосредственного строительства можно выполнить и своими руками, то расчет всех параметров следует доверить высококвалифицированным специалистам. Монолитные перекрытия следует строить строго по разработанным и утвержденным чертежам и планам, согласно всем требованиям, указанным выше. Оптимальным материалом для выполнения перекрытия по профнастилу является профлист марки Н75, Н114 750, Н114 600.

Вернуться к оглавлению

Монолит по профлисту: схема строительства

Основой будут служить следующие данные: расстояние между балками — 3 м, толщина профлиста марки Н-75 — 0,9 мм. Самым надежным является крепление листа к основаниям металлических балок с применением 32-миллиметровых саморезов с усиленным буром, называемых бронебойными. Это позволит сверлить швеллеры без предварительного использования дрели. Крепление осуществляют на всех стыках профилированного листа и балок. Например, если лист кладется на 3 балки, то и крепиться он будет в 3 местах.

Кроме фиксации профлиста к балкам, нужно также закрепить их в местах соединения друг с другом. Для этого также используются бронебойные саморезы, но меньшей длины, например, 25 мм. Вкручиваются они с шагом 40 см. Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования. При возведении перекрытий всегда нужно учитывать толщину бетонного слоя, которая, обычно, составляет не более 8 см без толщины самого каркаса. Бетонирование рекомендуется проводить с использованием бетона марки М-350.

Перед тем как залить монолит, необходимо подготовить профлисты. Для этого в центре каждого пролета внизу, между балками, нужно монтировать временные опоры от пола до каркаса. Для этой цели подойдут обычные деревянные палки. Это помогает предотвратить проседание профнастила под тяжестью уложенного бетона. После затвердевания бетонного раствора опоры можно убрать.

http://masterprofnastila.ru/youtu.be/MG7VuzO0-e8

Стоит отметить и риски, возможные при сооружении перекрытий:

1. Перерасход стройматериалов. Это не опасно, однако приводит к существенному увеличению затрат на строительство.
2. Недостаточная прочность и устойчивость плиты, выполненной с применением профнастила при попытках сэкономить на стройматериалах и работах.
3. Недостаточная прочность при ошибочном монтаже и нарушении правил технологического процесса.

http://masterprofnastila.ru/youtu.be/zwXPBLK7XIM

Кроме того, могут быть увеличены сроки строительства, приводящие к убыткам. Поэтому при монтаже монолита на профлисте необходимо пользоваться услугами квалифицированных проектировщиков и строителей.

монолитное перекрытие по профлисту- опалубке

Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

Отличительные характеристики

Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

• система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
• более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
• профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
• готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
• заливка рабочего раствора менее трудоемкая;
• конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
• более сжатые сроки работ;
• готовая плита не уступает по прочностным характеристикам остальным аналогам;
• возможность использования различных разновидностей и марок профиля;
• огнестойкость.

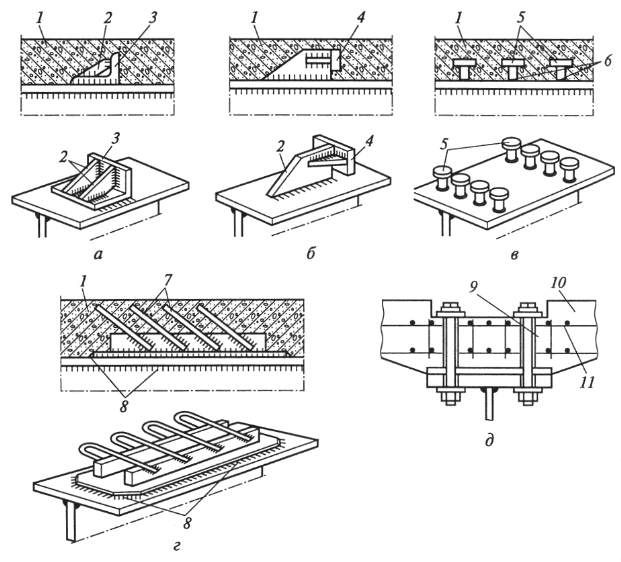

Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

• расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
• расчет материалов;
• для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Рекомендации по проектированию

Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

• расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
• не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
• запас прочности должен превышать проектное значение на треть;
• установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
• подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

• размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
• монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
• строительство без поддерживающих балок.

Ведение работ

Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

Укладка профнастила на поддерживающие балки:

• согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
• на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
• в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
• между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
• реализуется заливка;
• карманы или закладные замоноличиваются;
• спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:

• на закладные или в карманы опираются двутавры;
• на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
• закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

Установка без поддерживающих балок

Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

Последовательность действий:

• лист фиксируется на закладных анкером по металлу;
• арматура приваривается к закладным и колоннам во всех точках соприкосновения;
• перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
• как залить перекрытие? Рекомендовано заливать бетон за один раз.

Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию

Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

Выбираем материал

Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

В продаже могут быть представлены материалы с указанной маркировкой:

• «Н» — несущий профлист для кровли и перекрытий;
• «НС» — несущий для настилов и стен;
• «С» — для стен.

Расшифровка маркировки осуществляется указанным образом.

Для товара Н35-1000-0.7:

• «Н» — тип профлиста:
• 35 – высота профиля (волны или трапеции), мм;
• 7 – толщина металла, мм;
• 1000 – ширина (рабочая/полезная), мм.

Для строительства монолитных перекрытий выбор должен быть следующим:

• маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
• если длина пролета менее 5.50 м, минимальная толщина принимается, как 0. 80 мм;
• если длина пролета более 5.50 м – 0.90 мм;
• арматурный пруток d0-12.0 мм;
• бетон не ниже М300;
• саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
• для технологии монтажа на несущих металлических балках – двутавр 12.

Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

Цена

Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

• облегченные конструкции – от 4 т.р/м²;
• сплошной монолит 0.25 м – от 5 т.р/м².

Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:

Книги по теме:

Межэтажное перекрытие по профнастилу. Как построить монолитный пол на профнастиле? Рассмотрим примерный расчет

Комментарии:

Монолитный настил по профнастилу выступает одной из разновидностей железобетонных конструкций, которая активно используется в процессе строительных работ частных домов и зданий технического назначения. Несомненно, использовать такой способ обустройства пола для строительства жилого дома, имеющего классический архитектурный стиль, не стоит, это касается построек высотой около 3 этажей. Тогда как если для парковки, террасы и других построек такого типа планируется построить легкое двухэтажное здание, то монолитный пол на профнастиле станет одним из лучших решений, существующих сегодня.

Монолитный настил из профнастила — одна из разновидностей железобетонных конструкций, которые активно используются при строительстве технических зданий и частных построек.

Особенности возведения монолитной конструкции по профнастилу

Монолитный пол по профнастилу имеет ряд преимуществ, отличающих эту систему от той, которая предполагает наличие монолитного железобетонного перекрытия.Последний из них предусматривает устройство опалубки, которая необходима для заливки и застывания раствора. Но если при проведении такого рода работ использовать профнастил, то это позволит получить в здании готовый потолок. После завершения процесса его внутреннюю поверхность отделывать не нужно. Конструкция системы имеет изменяемый профиль листового металла, это придает поперечному сечению пола ребристость, что гарантирует отличные прочностные характеристики, но затраты на арматуру и раствор будут меньше.

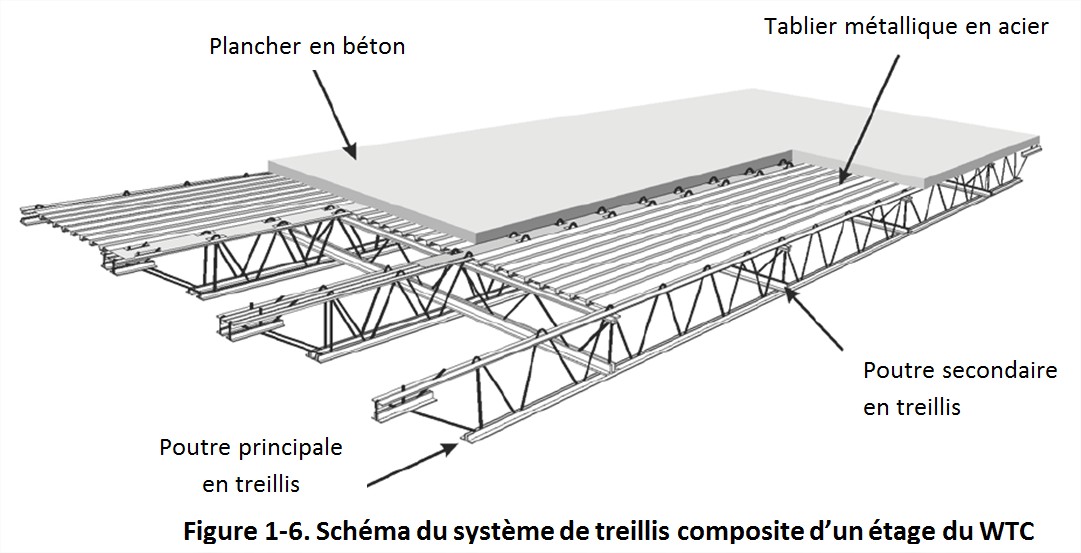

Рисунок 1. Схема устройства монолитного перекрытия.

Структурная схема этого перекрытия, представленная на рис. 1, основана на профилированном перекрытии, которое может служить несъемной опалубкой для дальнейшей заливки бетона. Опора выполнена на стальном несущем каркасе, имеющем колонны и балки. Благодаря тому, что основная нагрузка от пола передается не на стены, а на стальной каркас, можно возводить внешние стены из легких материалов с изоляционными качествами, среди которых, например, пенобетон и пенобетон. , но этими двумя материалами список не ограничивается.

В связи с тем, что масса изделий у основания стен будет незначительной, достаточно дорогое ленточное основание допустимо не строить, заменив его стеклянным фундаментом, материала на возведение которого уходит гораздо меньше. Каждая составляющая такого фундамента будет удерживать одну стальную колонну, а по периметру, под стенами из легкого материала, по вершинам будет устроен негабаритный ростверк, на сечение которого влияет толщина стены и шаг между ними. отдельные составляющие стеклянного фундамента.

Вернуться к содержанию

Технологические особенности работы

Перед оснащением следует произвести расчет; для этого процесс нужно начать с изменения габаритов постройки. Здесь необходимо будет учесть расчетные нагрузки, которые следует отразить в проектном плане, используемом при строительстве. Это позволит правильно подобрать сечение стальных колонн и металлических балок.

Чаще всего технология изготовления колонн предполагает использование труб квадратного или круглого сечения, при этом для балок используют швеллер, который можно заменить двутавром.

Расстояние между балками и их сечение определяется параметрами профнастила. Таким образом, чем внушительнее высота профиля, тем большее расстояние между соседними балками, на которые впоследствии будет монтироваться настил из профиля. Стоит учесть, что показатель несущей способности листа зависит от его толщины. В качестве примера можно взять за основу расстояние между балками 3 м при устройстве пола, при этом необходимо использовать профильный настил марки ТП-75, толщина которого должна быть 0.9 мм.

При установке настила из профнастила необходимо определиться с длиной полотен. Предпочтительно, если опора полотна будет сделана не на двух, а на трех балках, это предотвратит прогиб материала в пространстве между балками.

Рисунок 2. Схема армирования монолитного перекрытия над профнастилом.

Предполагает необходимость закрепления полотна материала к стальным балкам, это необходимо сделать с помощью саморезов, размер которых равен 5.5х32 мм крепеж должен иметь усиленное сверло. Такие саморезы имеют еще одно название — бронебойные, это связано с тем, что в них есть возможность просверлить швеллерную полку без использования дрели.

Стенка крепится к балкам в каждой волне. Этот способ позволяет повысить пространственную жесткость перекрытия, что придает такие же характеристики самому монолитному полу на стадии затвердевания раствора. Кроме того, необходимо соединить и укрепить листы настила в продольных стыках, однако следует использовать саморезы следующих размеров: 5.5х25 мм, расстояние между ними должно быть 400 мм.

Вернуться к содержанию

Крепление каркаса арматуры

Монолитный нахлест по профилированному листу усилить арматурой марки А 400С диаметром 8 и 10 мм. Этого сечения будет достаточно, чтобы пол приобрел необходимую несущую способность. Технология армирования перекрытия предполагает установку стержней во всех продольных углублениях перекрытия.Чтобы понять, как делается арматура, можно посмотреть чертежи, один из них показан на рис. 2.

С помощью вертикальных хомутов из стержней марки А 400С диаметром 8 мм крепится арматура потолочных ребер к основной сетке. Такие зажимы рекомендуется готовить с помощью простого приспособления, предназначенного для изгиба арматуры. Расстояние между зажимами должно быть 400 мм. Основная сетка изготовлена ​​из арматурных стержней А 400С диаметром 10 мм, их крепление осуществляется на расстоянии 200 мм. Фиксацию производить спицами Ø1,2-1,5 мм.

Основным правилом армирования пола является устройство защитного слоя бетона, который должен располагаться между бетоном и арматурными стержнями, толщина такой защиты должна быть 20 мм. Для монолитного строительства предпочтительнее использовать пластиковые зажимы.

Вернуться к содержанию

Заливка бетонной плиты

Для заливки полов такого типа следует использовать бетон марки В 25 или М 350.Чтобы исключить вероятность провисания листов профнастила под массой стальных прутков и раствора на этапе затвердевания бетона в центральной части пролетов, следует монтировать опорные конструкции между балками после того, как придется избавляться от них. Желательно не прерывать заливку пола и выполнять ее за один прием. Если работы ведутся в жаркий летний день, то требуется как можно чаще мочить основание пола, это связано еще и с тем, что высокая температура будет способствовать нагреву профнастила.Эти процессы повлекут за собой увеличение скорости испарения жидкости из бетона, что снизит его прочностные характеристики после быстрого затвердевания.

Разрешается избавляться от временных удерживающих элементов после того, как раствор наберет 70% своей окончательной прочности. В жаркий период этот интервал будет ограничен 10 днями, тогда как если работы велись в холодную погоду, то описанные остановки можно будет демонтировать по истечении трех недель.

В процессе строительства коттеджей и частных домов стремительно набирают популярность железобетонные плиты для перекрытий, в том числе для монолитных полов по профнастилу.

Монолитные полы из профнастила используются в различных сферах строительства, например, при возведении гаражей, террас и многих других зданий и сооружений.

Обычное перекрытие и перекрытие по профнастилу

Монолитные потолки по профнастилу, в отличие от железобетонных, при которых заливка производится с помощью специальной трубы, позволяет получить готовый потолок, не требующий дополнительных работ, связанных с доработкой или ревизией. украшение.

Важным преимуществом перекрытия является наличие разных профилей, которыми оснащается профнастил. Это позволяет сделать секцию ребристой.

Это значительно увеличивает прочность пола при одновременном снижении расхода бетона и арматуры для его возведения.

План этажа из профнастила таков, что такой профнастил, которому отведена функция несъемной опалубки, на которую во время работы укладывается бетон, имеет металлический каркас, выполняющий роль опоры.Такой каркас изготавливается из металлических колонн и балок.

Для информации … Благодаря такой конструкции при возведении стен можно использовать легкие материалы, которые обладают небольшой прочностью. Это возможно благодаря тому, что межэтажные перекрытия из профнастила способны передавать нагрузки не на стены, а на достаточно прочный металлический каркас.

Межэтажные перекрытия из профнастила имеют еще одно важное преимущество. При возведении больших зданий требуется изготовление ленточного фундамента, что требует довольно значительных затрат различных строительных материалов.

Передача нагрузок с пола на каркас значительно облегчает стены, тем самым значительно снижая нагрузку на фундамент. Это позволяет вместо ленточного фундамента выполнить, например, столбчатый фундамент, процесс изготовления которого требует меньше денег и времени.

В этом случае колонны, составляющие фундамент, могут выдерживать нагрузки только от 1-й колонны металлического каркаса.

Полезно: при использовании профнастила в качестве материала стен можно использовать материалы для теплоизоляции, например, пенобетон или пеноблок.

В головку такого фундамента (под стены небольшого веса по периметру сооружения) заливается небольшой ростверк, сечение которого рассчитывается путем расчета толщины стен и планируемого расстояния между колоннами фундамента.

В то же время, используемый в плане профнастил позволяет сократить как финансовые, так и трудовые затраты, а также время, необходимое для возведения конструкции или здания.

Устройство пола

Независимо от материала, из которого сделан пол, его план обязательно должен включать расчет этого пола.

Для правильного расчета необходимы следующие данные:

1. расчет нагрузок, которые создаются перекрытием;
2. точные размеры проектируемых зданий.

Эта информация поможет вам определить размер таких элементов, как колонны или стальные балки.

Часто в процессе изготовления колонн используются трубы из металла квадратного или круглого сечения. В качестве балок часто используются двутавры или швеллеры. При этом балки укладываются с шагом, который зависит от типа настенного покрытия, используемого при устройстве пола.Чем выше высота профиля настенного настила, тем меньше шаг для укладки балок.

Продавец должен предоставить все необходимые параметры материала, перечислить характеристики и типы профнастила, его основные виды, несущую способность и т.д.

Рассмотрим пример расчета:

1. Если шаг балок 3 метров. Марка используемого профнастила — ТП-75, толщина листа — 0,9 мм.
2. Определяется необходимая длина профнастила, его опору следует рассчитывать не на 2 балки, что довольно распространено в настоящее время, а на 3.Это предотвратит загиб листа в будущем.
3. Наивысшего качества крепления листа к основанию балки можно достичь с помощью специальных саморезов 32 мм (5,5), оснащенных усиленным сверлом. Такое сверло позволяет просверлить канал без предварительного сверления дрелью. Также эти винты называют бронебойными.
4. Крепление выполняется на стыке балок перекрытия и профлиста. Соответственно при укладке листа на 3 балки крепление производится в 3 точках, а при укладке на 2 балки — в 2 местах.
5. Помимо крепления листов к балкам, необходимо еще закрепить их на стыках. В этом случае можно использовать те же бронебойные винты 5,5, однако их выбирают меньшей длины — например, саморезы 25 мм являются оптимальными. Саморезы вкручиваются с шагом около 40 см.
6. После завершения профилированной опалубки для бетона начинается укладка бетона. Применительно к перекрытиям учитывается минимальная толщина этих полов, которая часто составляет 7-8 см без учета толщины листов.Для бетонирования лучше использовать бетон марки М-25, который также обозначается М-350.
7. Перед тем, как приступить к бетонированию, необходимо подготовить профнастил. Для этого в центре, внизу всех пролетов, расположенных между балками, устанавливают палки, начиная от пола, и заканчивая профнастилом. Палки предотвращают проседание профнастила под весом лежащего на нем бетона. Временные опоры снимаются после высыхания бетона.
8. Рекомендуется бетонировать за 1 пролет, но если покрываемая площадь не может быть покрыта за 1 рабочий день, рекомендуется бетонировать как минимум один пролет.
9. В случае, когда бетонирование производилось в несколько этапов, важно правильно запомнить, сколько дней нужно, чтобы тот пролет просох. Это позволяет своевременно убирать из-под высыхающего бетона дополнительные опоры. Требуемая прочность бетона достигает 70-80 процентов только через 10-11 дней после заливки в теплую погоду. Зимой время высыхания бетона увеличивается до 3-4 недель.
10. При проведении работ по устройству профнастила в сухую жаркую погоду необходимо постоянно смачивать бетон. Это позволяет предотвратить преждевременное испарение влаги из-за нагрева профнастила под воздействием высоких температур окружающего воздуха, что ускоряет испарение влаги.

Как и многие другие строительные работы, возведение монолитного перекрытия из профнастила не предполагает ничего особо сложного.

Его важнейшим этапом является теоретическая часть, которая включает:

1. выбор материала, который будет использован в процессе изготовления каркасной конструкции из металла;
2. правильно подобраны толщина и тип профнастила;
3. правильно выбрано сечение арматуры, используемой в процессе изготовления каркаса и т. Д.

Такие расчеты желательно доверить квалифицированному специалисту, а сами строительные работы можно выполнить самостоятельно.

При этом важно строго придерживаться ранее разработанных чертежей и планов, соблюдать требования, указанные в инструкции.

Чтобы избежать различных ошибок в процессе выполнения данных работ, вы также можете воспользоваться помощью команды профессиональных работников, имеющих хорошую репутацию и отзывы.

Современное строительство — это сочетание самых разных технологий, новейших материалов и технологий. Часто использовались такие строительные материалы, как металлические листы, элементы профиля и каркасы из оцинкованной стали.Не последнюю роль играет профнастил, который можно использовать как кровельный материал, он также подходит для облицовки стен, потолка, фасадов, хорош для возведения заборов.

Сегодня мы рассмотрим, что такое монолитное перекрытие по профнастилу, какие бывают конструкции, как рассчитать материал и каких ошибок нужно избегать при работе, чтобы перекрытие получилось надежным, устойчивым, долговечным. .

Различия полов, уложенных на профнастил

При возведении перекрытий любого типа конструкции очень важен такой этап, как проектирование — от него будет зависеть будущая безопасность всей конструкции. После этого необходимо провести расчеты материалов, которые потребуются при работе.

Необходимо правильно выбрать тип профлиста с учетом его толщины, длины, типа профиля и выбора сечения арматурных стержней, которые потребуются для изготовления каркасов.

Уже на этом этапе разница между настилом пола поверх профнастила и аналогами становится достаточно заметной.Основная характеристика — использование системы опалубки, которая позволяет сразу получить готовый потолок с внешним видом, не требующим отделки или дополнительных работ.

Схема такого перекрытия представляет собой пирог со следующими слоями: балки, сверху уложенный профлист, гибкая арматура, проходящая по волне, анкер вертикального стержня и арматурная сетка. После этого вся конструкция заливается бетоном.

Расход бетонной смеси из-за наличия гребня профлиста будет намного ниже, чем при выполнении обычного перекрытия, что зачастую является основным критерием выбора такого материала.

Сам пол придает всей конструкции дополнительную жесткость и надежность.

Еще одна особенность — легкость: профнастил имеет относительно небольшой вес при достаточно высокой прочности, что позволяет безопасно использовать его для ремонта в ветхих домах. Сам лист позволяет при этом правильно распределить все нагрузки на фундамент, а это как раз то, что важно при строительстве любого дома.

Конструкция потолка на профнастиле

Монолитный пол по профнастилу может иметь различные дизайнерские решения.Всего можно выделить три варианта дизайна:

1. Конструкции монолитные ребристые с перекрытиями. В качестве каркаса используются балки, которые поддерживаются колоннами. Пролет таких балок составляет от четырех до шести метров, а толщина плиты будет зависеть от нагрузки и габаритов, чаще всего эта величина находится в пределах от шестидесяти до ста шестидесяти миллиметров.
2. Ребристые плиты с перекрытиями и второстепенными балками, толщина которых может достигать ста двадцати миллиметров, но этот тип дорог и требует много времени.
3. Безбалочный, возведенный на основе цельной плиты, поддерживаемой колоннами.

Расчет материалов полов

Рассмотрим расчет монолитного перекрытия на конкретном примере. Условимся, что шаг балок будет три метра, после чего берем настил из профиля ТП-75, который имеет толщину 0,9 миллиметра. Для определения длины рассчитываем опору листа на три балки, это предотвратит возможный прогиб.

После этого учитываем, что для крепления нам потребуются саморезы тридцать два миллиметра, само крепление будет происходить в каждом месте стыковки профнастила или бруса.

Внимание! Саморезы будут идти с шагом сорока сантиметров, в местах стыков лучше брать саморезы бронебойные на двадцать пять миллиметров.

Для укладки раствора берется бетон марки 25. На расчеты влияют такие факторы, как ожидаемые нагрузки на перекрытия, размеры плиты и балок, а также особенности работы.

Установка на профлист

Монолитный настил по профнастилу выполняется по следующей технологии. После выполнения всех необходимых расчетов, от которых будет зависеть точность работы и надежность будущей конструкции, приступаем к монтажу. Сама технология предполагает, что опорные колонны (то есть балки) будут усилены специально подготовленным стержнем.

В качестве опорных колонн часто используются асбестовые или металлические трубы, которые могут иметь самое разное сечение и форму.В качестве балок используются металлические двутавры или швеллеры.

Балки укладываются с шагом, который прямо пропорционален размеру и форме листа самого профиля, при этом чем выше профиль, тем меньше шаг балок. Для обычно используемого в этом случае профнастила ТП-75, который имеет толщину до одного миллиметра, укладка осуществляется с трехметровым шагом.

Во избежание прогиба, который может возникнуть при заливке и эксплуатации, на профилированный лист необходимо уложить три балки, из которых две будут крайними, а одна — центральной.

Крепится данная конструкция саморезами в местах прохождения стыков материала, то есть в трех точках. Шаг крепления должен составлять сорок сантиметров.

Для крепежа используются специальные саморезы со значительно усиленным сверлом (так называемые бронебойные). Они обеспечивают надежность крепления, устойчивость к достаточно большим нагрузкам. Размеры таких саморезов — 5,5 * 32 мм.

Сейчас сооружаем опалубку и приступаем к заливке бетонной смеси.Для этого специалисты рекомендуют использовать бетон марки 25 (это М350). Сам профнастил перед заливкой необходимо тщательно подготовить, то есть по центру между всеми балками устанавливаем опорные стержни, обеспечивающие опору для профлиста.

Теперь залейте приготовленный раствор и дайте ему затвердеть. После полного высыхания бетона необходимо удалить установленные опорные стержни.

Во время монтажа рекомендуется заливать бетон только по одному пролету за раз, так как полностью покрыть всю площадь плиты в течение дня просто не получится.Также необходимо подождать, пока смесь приобретет твердость марки, что может занять до одного месяца в холодную погоду и до десяти дней в теплую и сухую погоду. Сам бетон в процессе высыхания и набора прочности рекомендуется смачивать простой водой, что обеспечит быстрое и равномерное схватывание по всей толщине.

Риски устройства перекрытия на профнастиле

При перекрытии профнастилом стоит учесть возможные риски конструкции.

Для того, чтобы правильно сделать монолит на профнастиле, необходимо точно соблюдать все предложенные рекомендации. При этом необходимо обеспечить выполнение расчетов по установке, включая технологическое сопровождение и проектную документацию. Но здесь необходимо помнить, что при выполнении таких работ бригадами без участия опытного мастера можно получить не очень качественный монтаж.

Среди рисков, которые возможны при устройстве перекрытий, отметим следующие:

1. Чрезмерный расход стройматериалов.Это не критично, но перерасход приводит к удорожанию работ, иногда довольно сильному.
2. Недостаточная устойчивость и прочность пола из профнастила, что вызвано желанием сэкономить на строительных материалах и конструкции.
3. Недостаточная устойчивость и прочность в результате неправильного монтажа, нарушения правил технологического процесса.
4. Нарушение сроков строительства.
5. Возможные убытки, связанные с перечисленными нарушениями.

Поэтому для проведения монтажных работ на возведении любого этажа необходимо привлекать опытных рабочих и проектировщиков.

Как видите, работа по внедрению не представляет особой сложности. Необходимо лишь выполнить такие простые условия, как правильный выбор материалов для работы (для сооружения металлического каркаса), выбор профнастила необходимого типа, подбор арматуры для каркаса.

Все расчеты лучше доверить специалисту, который обеспечит в будущем надежность и высокое качество работы.Если вы не уверены в своих силах, то все работы лучше доверить опытному мастеру.

Сейчас в строительстве широко используются железобетонные плиты с профнастилом. Их называют монолитными. Перекрытие такого типа популярно при возведении помещений различного типа, таких как дома, гаражи, террасы. Система представляет собой жесткий гофрированный металлический лист, предназначенный для устройства кровли, межэтажных перекрытий, разделения здания на этажи и сектора.

Общие сведения о монолитном строительстве

Система из гофрированного картона надежна и благодаря своим характеристикам и технологии позволит построить прочную и долговечную конструкцию. Достоинством этого покрытия является небольшой вес, что позволяет без особого труда укладывать его в любом направлении, а также удобная загрузка при транспортировке и особенно долгое использование материала.

Кроме того, вас может заинтересовать информация по теме.

Монолитный настил из профнастила в несколько раз снижает нагрузку на рабочих и значительно облегчает работу строителей, что очень удобно.

Профлист бывает нескольких видов:

• Н — лист профилированный несущий, предназначенный для покрытия крыш зданий;
• С — для стен;
• NS — для полов и стен.

Читайте также про вес профнастила.

Также существует система сборно-монолитных плит из пустотелых блоков для строительства в жилых помещениях и в промышленном строительстве. Такая система необходима для прочного горизонтального перекрытия на перекрытиях с пролетами 5 м.

При строительстве малоэтажных домов часто применяют арматуру и заливку своими руками. Перекрытие в строительных работах — это необходимая опорная деталь на нижних этажах, принимающая на себя всю нагрузку верхних этажей, которая будет служить плотным устойчивым каркасом, приобретая горизонтальную прочность.

Отличия профильного покрытия от обычного

Основное отличие профлиста внахлест от обычного — возможность создать практически законченную конструкцию потолка, не нуждающуюся в дальнейшей отделке и доработке.

Достоинством профлиста является подгонка габаритов конструкции к нужному уровню и профилю, что повышает устойчивость и прочность всей конструкции.

Узнайте всю информацию о ступенях для лестниц из керамогранита.

Каркас устройства профнастила — это металлические двутавры, на которые можно положить более легкие стройматериалы.

В качестве дополнительного перекрытия на стенах можно использовать пеноблоки или пенобетон: эти материалы будут служить не только потолком, но и утеплителем. Основную нагрузку на каркас можно уменьшить, оказав давление на фундамент. Самым распространенным и недорогим считается столбчатый каркас, установка которого занимает мало времени. Перекрытие здания профнастилом позволяет в несколько раз сократить трудозатраты, время и финансы.

Если бетон заливать в пазы профнастила высотой 2-4 см, то можно будет ощутить экономию бетонной смеси по сравнению с плотной заливкой профнастила. Профнастил позволяет добиться максимально жесткой конструкции пола в сочетании с заливкой бетона. Также это экономит много времени на устройстве перекрытий, так как не нужно заливать бетон на деревянную опалубку и ждать, пока смесь затвердеет.

Особенности монолитного перекрытия

Под монолитным настилом понимается сборная конструкция, в которой профнастил служит опалубкой со съемными конструкциями, которые образуют устойчивую каркасную конструкцию, установленную в одном направлении, с дополнительным армированием покрытия, которое укладывается поверх слоя бетона для создать единый прочный каркас.

Такой каркас можно приобрести в готовом виде или изготовить самостоятельно с помощью сварочного аппарата и толстой проволоки 2 см, с расстоянием каркаса между бетоном 5 см, а по бокам — 3 см, без выступов.

Подробно описано, как выбрать материал для звукоизоляции стен.

Технология безбалочного монтажа своими руками

Технология монолитного перекрытия предполагает тщательный подбор не только основного материала, но и дополнительных креплений — шурупов, гвоздей, шляпок, а также подробный расчет работ по устройству монолитного перекрытия по профнастилу.

Перед началом работ по возведению монолитного перекрытия из профнастила следует произвести точный расчет примерной нагрузки на каркас покрытия и измерить площадь здания.

Заранее подготовьте необходимое количество швеллеров, которые будут служить несущими балками и колоннами, а также трубы с закругленными выемками. Укладка зависит от выбранной марки профлиста: чем больше высота конструкции, тем меньше нужно оставлять расстояние между колоннами.

При правильном расчете следует выбрать желаемый профнастил и изучить технические характеристики несущего каркаса и его толщину. Устройство перекрытия из профнастила необходимо выполнять, когда заранее разработаны и согласованы планы и чертежи, что позволит дать разрешение на выполнение строительно-монтажных работ.

Так же можете ознакомиться с возможной шириной лестницы в частном доме.

Укладка профнастила: расчеты

Для начала работы по устройству монолитного перекрытия на профнастил необходимо заполнить и сверить все чертежи.Все замеры при строительстве должен выполнять профессионал, а монтажные работы можно провести самостоятельно.

Для предотвращения прогиба перекрытия в центре каркаса балки следует укладывать на расстоянии 4 м друг от друга, где в основе будет лежать профнастил толщиной 8 мм. При выполнении таких работ следует позаботиться о наличии армированных саморезов длиной 50 мм, которыми можно укрепить каждый стык балок и профнастила.Для полной устойчивости каждый лист можно укрепить крепежными шторами, а затем приступить к дальнейшей укладке профильных листов, не забывая укреплять саморезами.

Главное в этой работе — правильный подбор материала, который подбирается по маркировке и толщине профильных листов. Прочность листа можно определить по модельному ряду: от низкого сорта С8, до более высокого качества и высокого класса — х258.

Монолитная плита без балок требует выбора более жесткого листа металла.При устройстве безбалочного перекрытия желательно выбрать кровлю из металла: HC 35 или HC 100 с ребрами жесткости не менее 20 мм. При расчете нагрузки на пол погрешность не должна превышать 0,5 кг. Для возведения колонн и каналов специалисты прибегают к использованию круглых или квадратных труб.

Большое значение имеет толщина профнастила, от жесткости которого зависит шаг балок. Например, при шаге 3 м профлист должен иметь толщину 0.8 или 0,9 мм. Это важно, чтобы плита могла выдержать вес бетона без деформации.

При установке монолитного перекрытия своими руками важно не нарушать герметичность профнастила, в связи с чем не рекомендуется использовать гвозди вместо саморезов. Чтобы избежать прогиба, лучше всего использовать строительные шурупы и заклепки через каждые 20 см.

Если размер профнастила больше 10 метров, необходимо чаще устанавливать крепеж.Крепление осуществляется только в углублениях листа. Для создания «сучков» (то есть стыков металлических листов) нужно укладывать листы внахлест внахлест 40-60 мм, а саморезы выбирать не короче 25 мм.

Заливка полов

Перед тем, как подготовить основу для заполнения, необходимо предварительно разметить поля для заполнения. Нижняя граница дверного пролета или порог при входе в комнату будет служить ориентиром. Если это правило не соблюдается, заливка бетона в пол может поднять уровень площади застройки, если планируется заливка полов.

Заливать бетон нужно сразу после укладки пола, для равномерного высыхания, чтобы не образовывались стыки и швы, которые могут служить появлением различных деформаций.

Устройство монолитного перекрытия.

Лучше всего перекрывать в солнечный день, не забывая смочить поверхность водой от быстрого высыхания и потрескивания.

Читайте про как поставить входную дверь.

Время высыхания зависит от природных факторов и может длиться до 3 недель в теплую погоду и до 6 недель в прохладном климате.Перекрытие при армировании не должно превышать 18 см.

1. Сборные монолитные перекрытия можно укладывать и на металлический профильный лист, но лучше использовать сырой бетон.
2. При проведении монтажных работ бетон следует заливать только в один пролет, потому что залить сразу все ячейки без просыхания практически невозможно. И, конечно же, основными рекомендациями по монолитному перекрытию будут внимательное отношение к выбору профнастила, материала, из которого будет сделана металлоконструкция каркаса, и грамотный подбор сечений арматуры. Если самостоятельно выполнить эти пункты сложно, лучше доверить это дело грамотному человеку, профессиональному специалисту.

Видео

На видео — пол по профнастилу:

На сегодняшний день монолитный пол из профнастила считается лучшим материалом для полов в строительных работах, который не подвергается воздействию внешних и внутренних механических факторов. Профильный лист имеет невысокую стоимость, а также доступен на рынках в большом количестве различных форм и цветов, что позволяет ему занимать первое место среди популярных строительных материалов.

Проектирование перекрытий с использованием металлического профиля должно строго соответствовать требованиям СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», а также СНиП II-23-81 «Металлоконструкции».

При бетонировании полов используются различные виды опалубки, но одной из самых распространенных в последние годы стала несъемная опалубка из профнастила. Предотвращая растекание бетона при затвердевании, опалубка из профнастила также является дополнительным внешним армированием. Частично компенсирует растягивающие силы, действующие на нижнюю арматурную сетку. Это значительно увеличивает прочность и несущую способность пола.

Кроме того, монолитная плита с профлистом, имеющая современное защитно-декоративное покрытие, позволяет в некоторых случаях обойтись без дорогостоящей отделки потолка.
