Монолитное перекрытие по профлисту армирование: Армирование перекрытия по профлисту

советы и рекомендации по монтажу

Дата: 13 октября 2018

Просмотров: 6144

Содержание

• Основные сведения
• Достоинства профнастила
• Особенности монолитной конструкции
• Подготовительный этап
• Советы по монтажу опалубки
• Специфика армирования
• Рекомендации по бетонированию
• Возможные риски
• Нюансы

Использование прогрессивных строительных методов и применение современных материалов повышают темпы возведения новых зданий. Перекрытие по профлисту сегодня востребовано и популярно при постройке объектов – террас, гаражей, жилых домов, предприятий.

Традиционно, при выполнении перекрытий объектов применялись бетонные плиты. С их помощью строились высотные здания. Подъем тяжелых плит осуществлялся грузоподъемным оборудованием, применялся тяжелый физический труд рабочих. Перекрытия из профнастила снизили трудоемкость операций. Желаете узнать, как применить профлист для перекрытий? Эту работу можно выполнить самостоятельно, ознакомившись с материалом статьи.

В настоящее время при индивидуальном строительстве во время устройства перекрытий все чаще делается монолитное перекрытие по профнастилу

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Достоинства профнастила

Планируя использовать профнастил для перекрытий конструкций, следует ознакомиться с характеристиками данного материала, а именно:

• широкий спектр применения. Профилированные листы используются как облицовочный, кровельный материал, а также с целью обустройства ограждений;
• устойчивость к коррозии. Технология производства профнастила предусматривает нанесение специального антикоррозионного покрытия, увеличивающего срок эксплуатации до 25 лет;

Перекрытия такого типа применяются при строительстве многоэтажных общественных и промышленных зданий с нестандартными пролетами

• малый вес. Масса профлиста не превышает 8 килограмм, что уменьшает нагрузку на силовую конструкцию;
• обрабатываемость и технологичность. Листы материала легко крепятся, поддаются резке;
• увеличенная прочность. Профнастил выдерживает повышенные усилия;
• приемлемая цена. Низкая стоимость превратила его в материал, доступный широким массам;
• эстетичность. Различная цветовая гамма листов профнастила позволяет гармонично вписать их в экстерьер;
• транспортабельность. Малый вес и компактные габариты позволяют легко транспортировать материал;
• экологичность;
• устойчивость к природным факторам. Профнастил не подвержен влиянию погодных условий. Обладает повышенной устойчивостью к щелочной и кислотной среде.

Особенности монолитной конструкции

Межэтажное перекрытие из профнастила отличается от обычной конструкции специальным опалубочным усилением, позволяющим получить готовый потолок, не требующий дополнительной отделки.

Возможность применения разнообразных типов профилированного листа при возведении перекрытий является достаточно важным преимуществом

Достоинства:

• возможность снижения расхода бетонной смеси, связанная с наличием «волн» различных размеров;
• уменьшение количества материала для армирования;
• увеличение прочности основания;
• снижение массы конструкции;
• равномерное перераспределение нагрузки;
• возможность использования легких стеновых материалов, в том числе пено- и газобетонных блоков.

Профлист для перекрытий применяется относительно недавно. Метод перекрытия по профнастилу предполагает использование опалубки и бетона. За короткий период времени технология стала востребованной.

Один из отличительных моментов – возможность сооружения колонного фундамента конструкции, заменяющего традиционный ленточный. Нагрузка, которую воспримет каждая колонна, передается только конкретной частью каркаса.

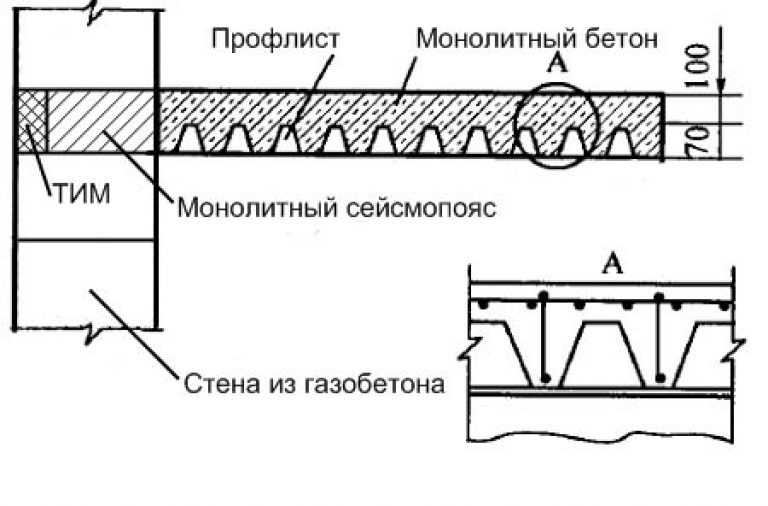

Монолитная железобетонная основа представляет собой цельную плиту, забетонированную на профлисте. Опоры конструкции – кирпичные стены, бетон, железобетонные элементы, стальной каркас. Плита заливается пролетом длиной от 1,5 до 6 метров. Размер бетонной полки над поверхностью листов определяется расчетным путем, составляет не менее 30 мм. Если в бетонируемой поверхности выполнены проемы, укрепите вокруг них монолитный массив путем приварки в местах отверстий дополнительной арматуры.

Профлист, применяемый в качестве арматуры, должен иметь оцинкованное или какое-либо другое покрытие, которое обеспечит ему устойчивость к возникновению коррозии

Подготовительный этап

Для того чтобы качественно залить бетонное перекрытие по профнастилу, важно технически грамотно подойти к начальной стадии работы. Рассчитайте усилия с учетом точных размеров постройки. Чтобы не допустить ошибку при выполнении расчётов, уточните эксплуатационные характеристики профилированных листов у производителя.

Подготовительный этап играет определяющую роль, требует специального подхода, инженерных знаний и умения выполнять необходимые расчеты. До начала монтажа следует:

• Выполнить расчет материала, необходимого для изготовления каркаса, обладающего необходимым запасом прочности.
• Подобрать вид профильного листа, определить размеры листа и толщину материала.
• Рассчитать сортамент арматуры, предназначенной для изготовления несущего каркаса.

Расчетная часть позволяет определить сортамент, номенклатуру колонн и металлических балок. Базовый материал, применяемый для колонн, – стальные трубы профильного сечения. Балки изготавливаются из металлических швеллеров. Точность расчета монолитного основания определяет устойчивость конструкции объекта.

Монолитные перекрытия следует строить строго по разработанным и утвержденным чертежам и планам

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Специфика армирования

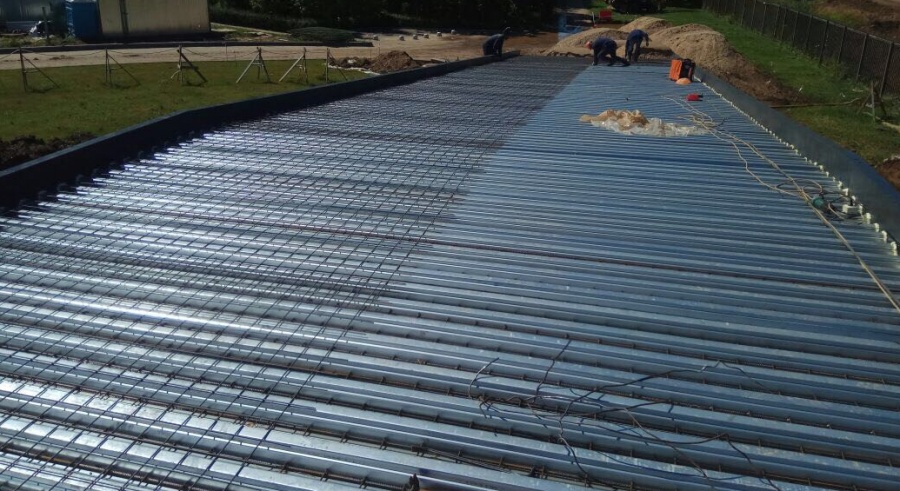

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

• До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
• Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
• Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
• Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

• увеличенный расход бетонного раствора;
• недостаточная жесткость конструкции перекрытия;
• срыв сроков строительных мероприятий;
• непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Нюансы

Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Монолитное перекрытие по профнастилу: проект, расчет, устройство

Домой Типы домов Монолитный дом Устройство монолитного бетонного перекрытия по профнастилу – применение, специфика, особенности

Содержание

• 1 Инструменты и материалы для работ
• 2 Что такое профнастил и где он применяется
  • 2.1 Специфика расчёта материала
• 3 Устройство монолитного перекрытия по профнастилу
  • 3.1 Крепление профиля
  • 3.2 Армирование
  • 3.3 Заливка перекрытий
  • 3.4 Уход за бетоном
  • 3.5 Стадии контроля и приемки этапов строительных работ
• 4 Ребристое монолитное перекрытие
• 5 Полезные видео

Монолитное перекрытие по профнастилу является новой технологией в строительстве, экономит материал и трудозатраты, подходит для частного монолитного домостроения.

Инструменты и материалы для работ

Перед производством работ рассчитывается потребность в материале, выбираются необходимые инструменты, приспособления.

Для заливки монолитного перекрытия понадобятся:

• профилированный лист в качестве несъёмной опалубки. Толщина листа, вид профиля принимается от планируемой нагрузки по весу;
• металлические пруты, сетки для армирования перекрытия;
• цемент, песок, вода, либо готовая бетонная смесь;
• кровельные саморезы.

Нужными инструментами будут мастерок, ёмкость для замешивания раствора или бетономешалка, ведро, лопата. Бетон уплотняют виброинструментом. В работе с профлистом пригодится шуруповёрт. Горизонтальность поверхности проверяют с помощью уровня.

Что такое профнастил и где он применяется

Профнастилом называют оцинкованный или покрытый защитным лакокрасочным покрытием лист листового металла, прошедший обработку холодным прокатом. В процессе производства гладкий лист приобретает профильное сечение и прочность, благодаря сформированным прокатом рёбрам жёсткости.

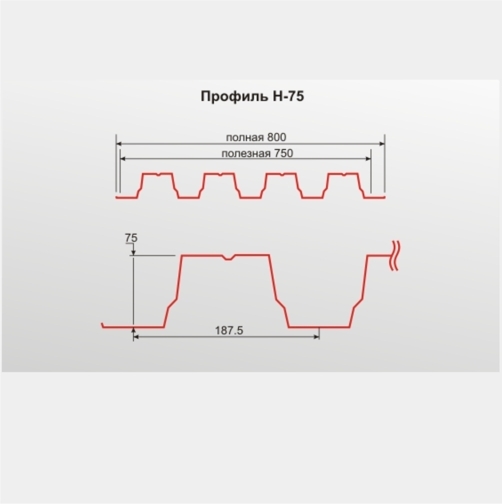

[stextbox id=’alert’]Профнастил, используемый в качестве несъёмной опалубки маркируется буквой Н, сокращением от «несущий», следующая цифра  – высота волны в миллиметрах, далее указывается толщина листа.[/stextbox]

Профилированный лист имеет разную толщину, материал защитно-декоративного покрытия.

В строительстве применяется как кровельное и стеновое покрытие, материал для устройства опалубки при бетонировании фундамента, перекрытий.

Из профнастила сооружают временные и постоянные ограждения (почитайте: установка временного ограждения строительной площадки), заборы.

Гибы придают металлу достаточную жёсткость для применения в несущих конструкциях зданий.

Специфика расчёта материала

Расчёт материала сводится к выбору:

• диаметра армирующих элементов;
• вида и размера сечения несущих металлических балок каркаса;
• толщины, размера, вида профиля листа профнастила.

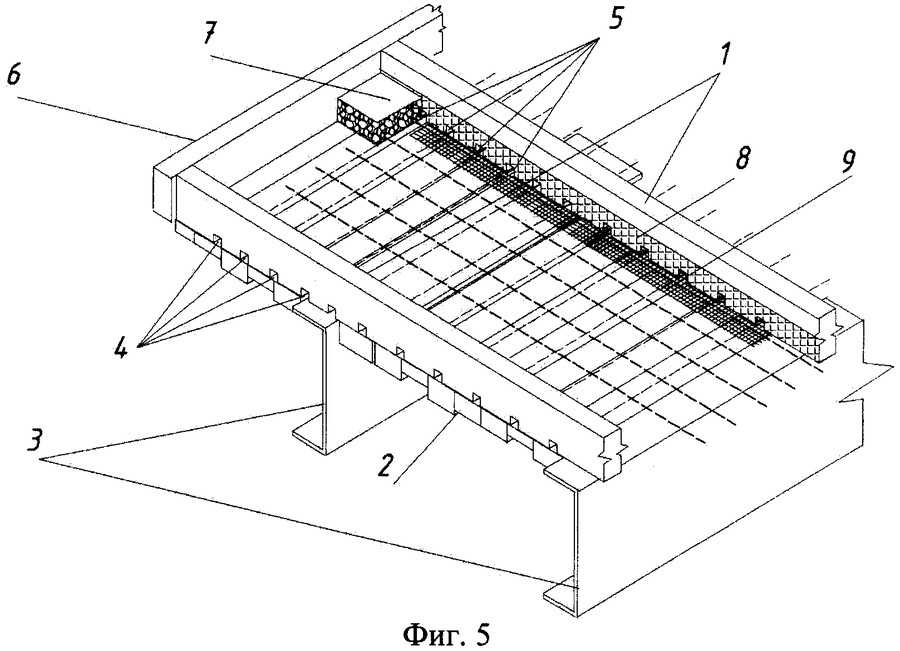

Монолитное перекрытие по профнастилу конструкционно относится к монолитному перекрытию по металлическим балкам. Балки жёстко связаны с металлическим каркасом здания, передают на стойки каркаса нагрузку от веса конструкции. Ребристое сечение перекрытия прочнее прямой поверхности.

Расход бетона на заливку квадратного метра выйдет меньше, итоговый вес конструкции снижается.

Расчёт конструкции должен проводиться

Устройство монолитного перекрытия по профнастилу

Перед проведением работ заранее готовят временные дополнительные опоры под перекрытие. Опоры не дадут профлисту прогибаться и будут удалены после набора бетоном прочности.

[stextbox id=’info’ defcaption=»true»]Каждый лист профнастила должен опираться на три балки для предотвращения провисания. [/stextbox]

Крепление профиля

Металлические листы крепят к балкам перекрытия с помощью саморезов, фиксируя в каждой точке стыка. Саморезы выбирают с усиленными бурами по металлу. Крепление проходит по волне, прилегающей к балке, с шагом 20-30 см.

При необходимости металл балок предварительно просверливают. Края листов накладываются друг на друга на ширину волны профиля. Стыки листов скрепляют кровельными саморезами.

Армирование

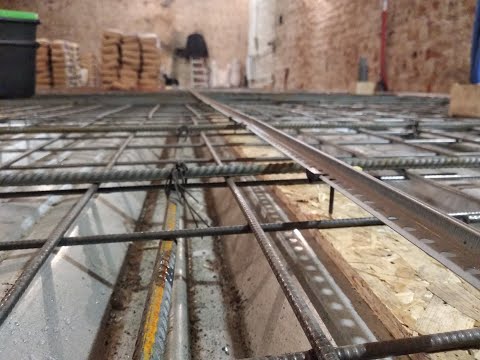

Следующая стадия работ – монтаж каркаса из арматуры. Арматурные стержни принятого сечения укладываются в волну профилированного листа, поднимаются пластиковыми фиксаторами на 2-4 см от поверхности металла.

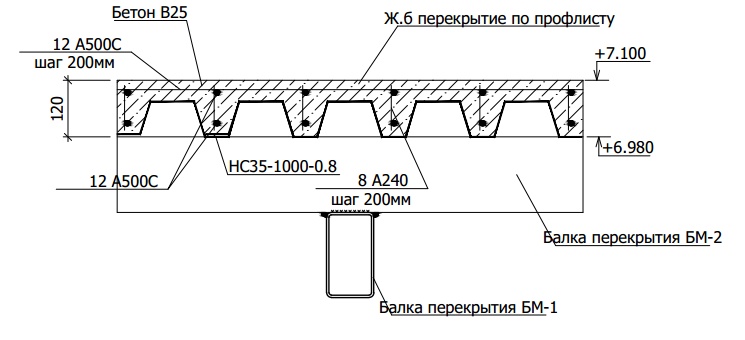

Рекомендованный  диаметр используемых прутов 10-12 мм. Сверху укладывается армировочная стальная сетка. Между собой сетка и арматура увязывается вязальной проволокой. Концы стержней привариваются к балкам.

Заливка перекрытий

Под уложенные в проектное положение листы устанавливают временные опоры, обеспечивая стабильность и неподвижность опалубки. Фиксаторы арматуры используются для создания защитного слоя из раствора. Бетон защитит арматуру от коррозии. После набора бетоном прочности временные опоры удаляются.

[stextbox id=’alert’]Важно! Балки должны располагаться перпендикулярно гибам профнастила.[/stextbox]

При небольшом объёме работ или использовании готового бетона работы ведутся за один раз.

Такой способ сделает перекрытие монолитным, улучшит прочность конструктивного элемента.

Если выполнить объём работ за смену невозможно, заливка бетона осуществляется по пролёту между балок.

Первыми заполняются  волны опалубки, затем заливается плоскость. Бетон уплотняют виброрейками или глубинными вибраторами.

Уход за бетоном

Верхний слой бетона тщательно выравнивается, работы прекращаются до полного отвердения. Применяют меры защиты и ухода. Летом поверхность смачивается водой для предотвращения пересыхания, растрескивания.

При монтаже в условиях повышенной влажности заливку накрывают плёнкой. Зимой в состав бетонной смеси вводят противоморозные добавки.

Стадии контроля и приемки этапов строительных работ

Вся применяемая арматура по сечению, классу стали должна совпадать с проектом. Замена элементов армирования допускается только по согласованию с проектной организацией. Положение арматуры и фиксаторы проверяются перед бетонированием.

Все вертикальные и горизонтальные поверхности принимаются по уровню. Внутренняя поверхность профилированного листа перед укладкой бетона должна быть очищена от мусора и пыли.

Все скрытые последующим бетонированием элементы должны приниматься по качеству с составлением соответствующего акта приёмки скрытых работ. Перед монтажом профнастила верхняя часть балок очищается от пыли, ржавчины или окалины железными щётками.

Последующие монтажные работы по перекрытию разрешаются только после набора бетоном допустимой прочности, а ходить по нему можно уже на вторые — третьи сутки после заливки.

Ребристое монолитное перекрытие

Профилированный металлический лист в качестве несъёмной опалубки является готовой отделкой. Лакокрасочное покрытие не подвергается коррозии, защищает бетон и арматуру от разрушения, легко очищается при загрязнении. Ребристые перекрытия снижают затраты на строительство, уменьшают расход бетона.

Без облицовки монолитные перекрытия такой конструкции устраивают в гаражах, хозяйственных постройках, над подвалами, чердачными помещениями. В жилых помещениях эстетические качества повышают соответствующей отделкой.

Устройство ребристых монолитных перекрытий в опалубке из профнастила снижает затраты на строительные работы, по технико-экономическим показателям  не уступая традиционному способу возведения.

Полезные видео

Технология заливки бетона на перекрытие по профнастилу:

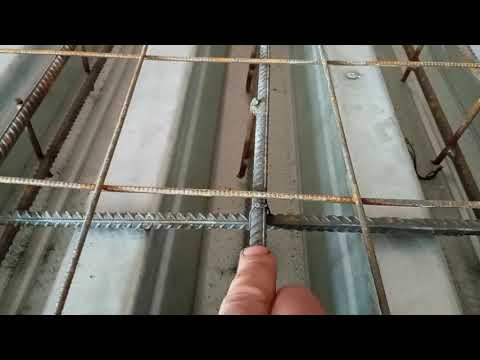

[yvideo number=»iyhYC6uIMEo»]
На видео ниже — подробный рассказ от исполнителя об устройстве монолитного перекрытия по профнастилу:
[yvideo number=»zwXPBLK7XIM»]
Расчет монолитного перекрытия по профнастилу на действие изгибающего момента в соответствии со СП 52-101-2003, смотрим:
[yvideo number=»2QvmDXyhsR8″]
На видео ниже показан весь процесс устройства перекрытия: установка опалубки из профлиста, армирование, укладка бетона:
