Монолитное перекрытие по профнастилу: расчет и технология

В современном строительстве сочетаются самые разнообразные технологии, новейшие материалы последнего поколения и приемы работ. Все чаще при возведении тех или иных конструкций строители и заказчики отдают предпочтение листам из металла, элементам из профиля, и стальным каркасам, которые прошли оцинковку. Не меньшую популярность получил и профнастил, его смело можно применять, как качественный кровельный материал, облицовку для стен, фасадов, возведения заборов.

Монолитное перекрытие из профилированных листов

Также в последнее время можно все чаще услышать о такой технике, как монолитное перекрытие по профнастилу. Что это такое, какими могут быть конструкции, перекрытие по профлисту по такому типу, как правильно рассчитывать материал и добиться того, чтобы такое перекрытие прослужило вам долгую службу, было устойчивое.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Перекрытия – спецсооружения, при помощи которых здания делятся на этажи или секторы. Не трудно догадаться, что они должны быть прочными, надежными и долговечными. Эти три основных требования, которые обязательно должны выполняться, ведь от их соблюдения зависит, насколько надежным и прочным будет все здание.

Еще до недавнего времени при строительстве многоэтажных домов использовались только бетонные плиты. Они очень много весили, поэтому работа с ними требовала просто титанических усилий со стороны рабочих, а также задействования в рабочем процессе спецтехники – кранов. Но все изменилось с тех пор, как появилась монолитная плита перекрытия по профнастилу.

С – используется для возведения стен
НС – стен и настилов
Н – применяется для монолитных перекрытий профнастилом и в кровельных работах

При этом последний вид (Н) имеет большую несущую способность.

Содержание

• 1 Требования к материалу
  • 1.1 Достоинства профлистов
• 2 Устройство монолитного перекрытия по профнастилу
• 3 Технологии перекрытий из профнастила

Требования к материалу

К монолитным перекрытиям всегда выдвигается два самых главных требования, которым материал должен обязательно соответствовать. Во-первых, профлисты должны быть высоконадежными. Во-вторых, особо прочными.

Требования к профлистам, используемых для перекрытий

Профиль обязательно должен выдержать вес жидкой бетонной смеси (когда она высохнет и станет прочной, она сама будет удерживать свой вес).

Профлисты не слишком хорошо сцепляются с бетонной смесью, поэтому в монолитном перекрытии они практически не участвуют. С целью усиления сцепления по профилю производится выполнение «рифов» — специальных насечек, благодаря которым бетон и профлисты станут одним целым, а металл возьмет на себя роль внешних арматур.

Для перекрытий выбираются профлисты, на которых есть дополнительные ребра жесткости. По высоте профиля и можно определить эту самую жесткость. Так, чтобы сделать работу, подойдут листы, высота волн которых не менее 60 мм, толщина листов – от 0.7 мм.

Выбирая листы для монолитного перекрытия профнастилом, учитывайте, для каких целей оно будет служить. Например, чердачному перекрытию придется испытывать меньшую нагрузку, нежели межэтажному, поэтому в первом случае подойдут профили, которые имеют меньшие показатели жесткости и прочности.

Достоинства профлистов

На сегодняшний день профлисты являются оптимальным вариантом для перекрытий. Ведь его невозможно деформировать нагрузкой, на него не воздействует агрессивная внешняя среда. Несомненным «плюсом» такого материала является его относительно невысокая стоимость. Да и ассортимент довольно широк, как в отношении размера, так и расцветки. Кроме того, материал легко монтировать, он легок, прочен, удобен при транспортировке, отличается долгим сроком службы, неприхотлив в уходе и абсолютно универсален.

При помощи профлистов мы легко получаем ребристые сечения перекрытий, что делает их еще более прочными.

При использовании данной технологии перекрытия нагрузки на основания остаются равномерными. Как мы знаем, нагрузки любого здания приходятся на фундамент. Как сделать его более прочным? Вы можете залить больше бетона. А можете поступить еще мудрее и применить в качестве перекрытия профлисты. Таким образом будет устроен не ленточный фундамент, а колонный, где каждая колонна получит нагрузку только от своего металлического каркаса.

Немаловажным фактором сегодня для всех, кто занялся строительством, является время, за которое возводится здание. Чем быстрее оно будет возведено – тем лучше. Профлисты очень просты в плане монтажа. Чтобы работать с ними, вам не понадобятся серьезные оснащения строительных площадок специальной техникой. А это – несомненное достоинство: выполнить работу можно за несколько дней, что существенно сократит конечный срок сдачи здания в эксплуатацию.

Устройство монолитного перекрытия по профнастилу

Монолитное перекрытие по профлисту отличается от других по целому ряду параметров. Но начнем с того, что, делая перекрытие (не важно, из какого материала), крайне важно спроектировать конструкцию и работы. В первую очередь это важно потому, что именно от проектирования зависит безопасность всего будущего сооружения. Далее проводятся расчеты необходимых материалов. Только после этого можно приступать к работе.

Устройство монолитного перекрытия из профнастила

При выборе профлистов следует особое внимание обращать на их виды, учитывать толщину, длину, сечение арматурных прутов. Уже на начальных этапах, при выборе материала, вы заметите существенные отличия профлистов от других материалов. Главная их характеристика – применение опалубочной системы, которая дает возможность получения готового потолка, который имеет внешний вид и не требует отделки или дополнительных доработок.

Устройство подобного монолитного перекрытия профнастилом иногда сравнивают с пирогом, в котором слоями выступают балки, профлисты, гибкие арматуры, вертикальные стержневые анкеры и арматурные сетки. Сверху конструкцию заливают бетоном. При этом бетонной смеси для этой цели требуется на порядок меньше, нежели при заливке перекрытий из другого материала. Кроме того, профнастил обеспечивает конструкцию дополнительной жесткостью и надежностью.

Нельзя не вспомнить и о легкости профнастила: материал весит относительно мало, однако это ни коим образом не влияет на его прочность.

Технологии перекрытий из профнастила

Технология перекрытия по профнастилу имеет три главные варианта таких конструкций:

1. Ребристые монолитные сооружения с плитами. В этом случае балки служат каркасами, их опирают на колонны. Пролеты между балками 4-6 метров.
2. Ребристые перекрытия профнастилом с плитами и второстепенными балками. В этом случае толщина плиты может составлять 120 мм. Однако считается, что данная технология весьма затратна в материальном плане и занимает слишком много времени на работу.
3. Балочные. Возводятся на основах сплошных плит, опираемых на колонны.

Армирование перекрытия — с ним конструкция будет обеспечена необходимой несущей способностью

Чтобы понять, как происходит расчет монолитного перекрытия, обратимся к конкретному примеру. Кстати, лучше, чтобы такими расчетами занимался профессионал: если сделать перекрытие вы вполне сможете собственными силами, то в расчетах нужна определенная четкость и опыт. Поэтому не пожалейте денег и попросите все просчитать специалиста. Допустим, в основе следующие данные: балковые промежутки три метра, марка профлиста ТП-75 с толщиной 0.9 мм.

1. Качественней всего профнастил к металлическому основанию крепится саморезами на 32 мм, у которых усилен бур
2. Фиксацию следует производить на каждом стыке профлиста и балки. Итак, если мы укладываем профнастил на на 3 балки, значит крепеж будет произведен по трем точкам.
3. Следует учесть, что профлисты также крепятся между собой. Для этой цели подойдут все те же саморезы, но немного короче. Вкручивать их нужно на расстоянии 40 см друг от друга.
4. Итак, мы закончили обустраивать опалубку из профилированного листа, теперь можно приниматься за бетонирование. Для этой цели лучше всего использовать бетон марки М-25 (М-350).
5. Перед тем, как конструкцию забетонировать, профлисты следует подготовить. В нижней части каждого пролета, строго по центру устанавливаются временные опоры – по всей высоте сооружения. Это поможет избежать проседаний профилированных листов от бетонной заливки. Убираются такие временные крепления только после того, как раствор полностью высохнет.

Совет. Бетонировать лучше каждый пролет по отдельности, ведь за один день вам все равно не успеть залить бетоном всю площадь.

Перед заливкой бетона выполняется армирование монолитного перекрытия по профилированному листу. Для этого арматуру укладывают в гофры. Связывается она при помощи проволоки.

Запомните! При создании арматурного каркаса использование сварки недопустимо!

Для армирования используют арматуру А 400С Ø10 и 8мм – она вполне обеспечит конструкции необходимую несущую способность. Особенность армирования в том, что арматурные стержни устанавливаются в каждом продольном углублении листов. Далее вертикальными фиксаторами их 8-ми мм арматуры происходит крепление перекрытия к сетке. Фиксаторы изготавливаются несложным приспособлением, которое используется для сгибания арматуры. Фиксаторы расставляются на расстоянии 40 см. Главная сетка делается арматурными стержнями А 400С Ø10 мм (шаг укладки 200 на 200 мм). Сетка крепится вязальной проволокой, которая в диаметре составляет не менее 1.2 мм.

Монолитное перекрытие в доме из газобетона: теория и порядок работ

Варианты межэтажных перекрытий дома из блоков газобетона предусматривают правильное соотношение веса конструкции и прочности несущих стен дома, учитывается также баланс прочности перекрытия и жёсткости конструкции. Помимо этого не меньшее внимание уделяется факторам шумоизоляции, пожароустойчивости и способности к теплосохранению.

Надёжное и прочное перекрытие для газобетонного дома, соответствующее общепринятым нормам, можно сделать трёх видов – это плитное, из или балок из металла, а также перекрытие монолитнго типа.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

Справка

Весит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован , создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.

Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

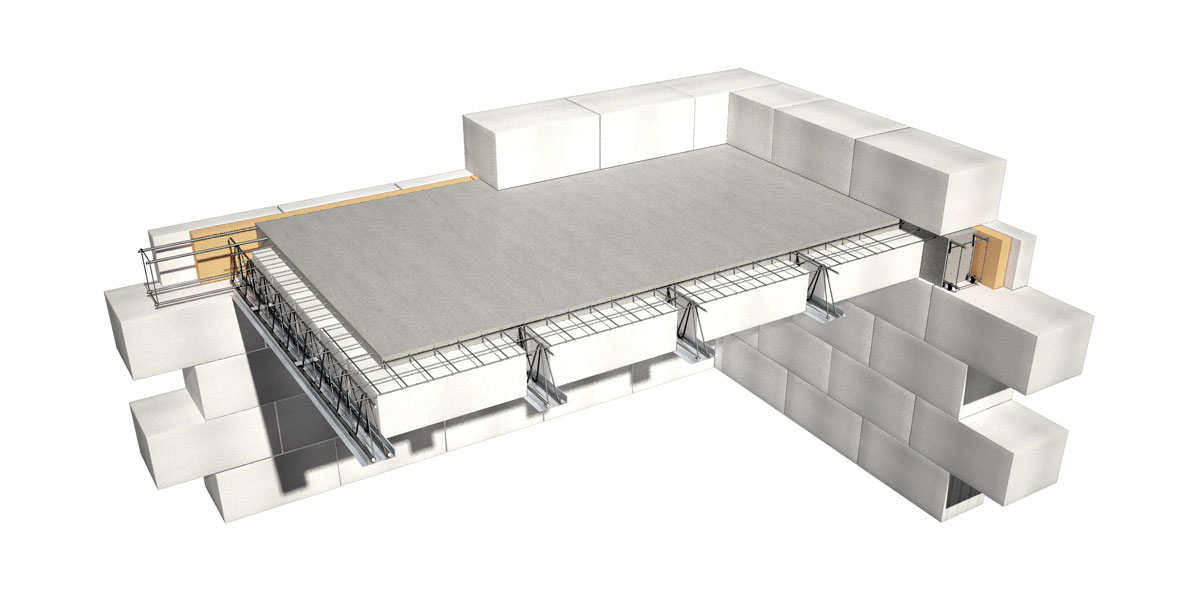

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!

В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Перекрытие своими руками

Материал, инструмент и техника

• Для работы потребуются заказать миксеры с бетоном, бетононансос (если требуется поднимать раствор на высоту), строительный вибратор для раствора. Также, если бетонная смесь не покупная, а делается самостоятельно, то и бетономешалка.
• Для арматуры необходимо закупить специальные металлические пруты и вязальную проволоку, а для опалубки – деревянный брус, доски и влагостойкую фанеру.
• Для заливки нужен будет готовый бетон или его обычные компоненты в виде цемента, воды, очищенного песка и мелкого щебня 5-20 мм.

Переход от процесса возведения стен к созданию плиты перекрытия происходит на этапе полного их доведения до намеченной высоты. Начинают с опалубки.

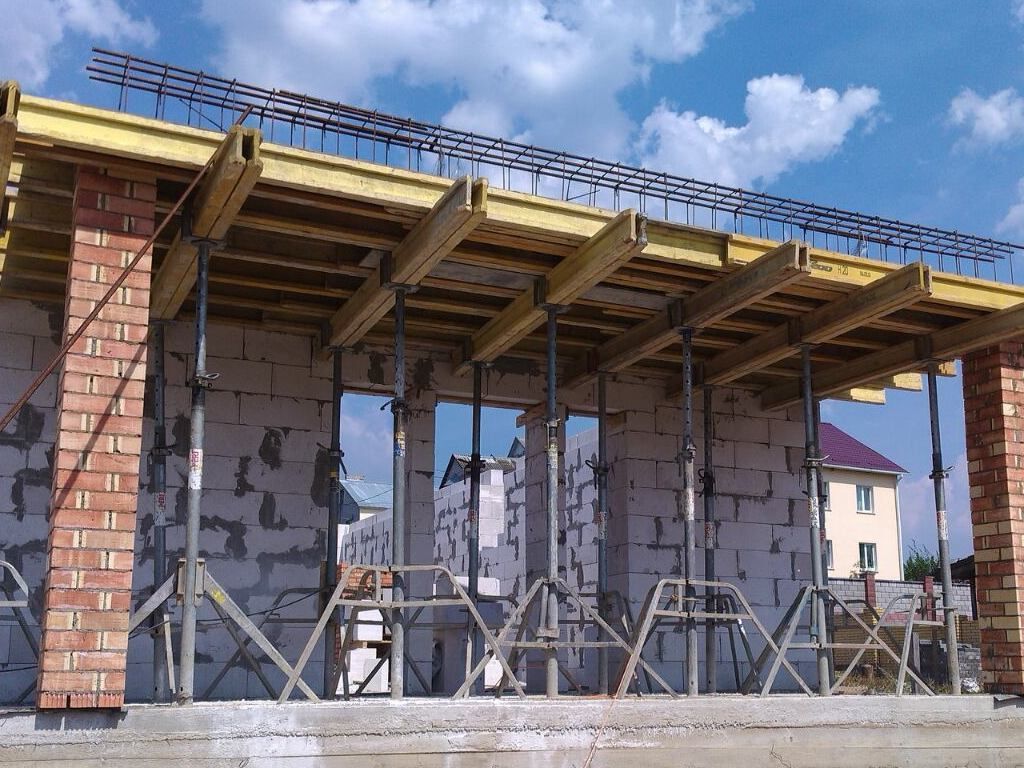

Как сделать опалубку?

Сначала делают опалубку, которая выглядит как огромная ванна-форма для последующего наполнения цементным раствором. Её сооружают из устойчивых к влажности фанерных листов и вертикально установленных опорных частей.

В качестве опорных элементов вместо древесного бруса можно использовать специальные металлические трубчатые стойки телескопического типа. А вместо фанерных листов можно взять доски, выложив по тому же принципу.

Опоры для опалубки ставят из расчета такой прочности, которая бы удерживала не только её вес, но и залитого туда бетона вкупе с весом арматурной составляющей.

Итак, последовательность работ по опалубке для монолита:

• Сооружение опор. Здесь нужно очень внимательно выверять уровень, так как даже небольшое отклонение по высоте губительно скажется на прочности. Каждая стойка предполагает нагрузку от минимальной в 300 кг до оптимальной в полтонны.
• Делается отступ от стен на 20-25см, между стойками соблюдается метровое расстояние.
• Кладка балок поперёк предполагаемой плиты перекрытия, их крепят к стенам и пришивают в тех местах, где они соприкасаются со стойками, чтобы создать максимальную стабильность и устойчивость при заливке и высыхании.
• Размер балки подбирают такой, чтобы бетонная масса не создала прогиба в дне опалубки сверх допустимой меры в 1/150 пролета.
• На созданную основу выкладывают доски или фанерные листы, которые дополнительно изолируют плёнкой. Зазоры между досками можно ещё и запенить для большей надёжности.
• На этом же этапе идёт закладка труб для электропроводки и вентиляции.
• Опалубка готова и можно переходить к сооружению армирующей сетки.

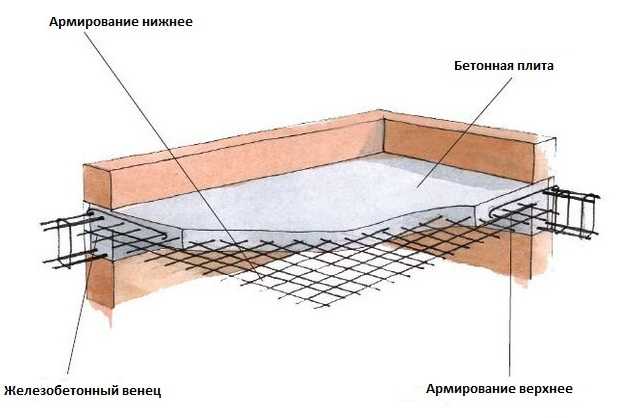

Требования к арматуре

• Берут металлические пруты с сечением от 8 мм до 10 мм.
• Делают сетку, скрепляя их проволокой не более полутора миллиметров в сечении и не менее 1,2 мм.
• Арматура ставится на двух уровнях – на верхнем ярусе, создавая эффект растяжения, и на нижнем, работая на сжатие.
• Делаются отступы между арматурной сеткой и опалубкой в 20-25 мм для того, чтобы соблюсти оптимальную толщину бетонной прослойки в этих зонах перекрытия.
• Верхний ярус армирования должен быть на расстоянии 100 мм от нижнего.
• Полученный промежуток оснащают фиксаторами дистанционной разновидности с опорными лапками.
• Прут с сечением 10 мм допускается при необходимости нарастить не более, чем на 480 мм.
• Пруты арматуры в ярусах скрепляют по шахматному принципу.

Как армировать

1. Нижняя часть арматуры укладывается продольно, а поверх неё устанавливается поперечный ряд прутов с двухметровым шагом.
2. Третий ряд опять кладут продольным способом, придерживаясь метрового шага.
3. Берут проволоку с достаточной мягкостью и проходят все места пересечения прутьев, тщательно связывая их.
4. На нижний слой арматуры крепят под углом в 15° фиксаторы из пластика на метровом расстоянии друг от друга.
5. Так заполняют армирующей сеткой нижний ярус и после этого приступают к созданию верхнего яруса точно по такому же принципу.
6. Каждые 40 см края обоих ярусов скрепляют специальными соединителями.

Заливка бетоном

Требования к прочности¸ качеству, толщине:

• Допустимо использовать только добротный бетон, обычно берётся М200 или ещё более качественные материалы. Качество бетона – это залог необходимой прочности перекрытия.
• Толщина плиты рассчитывается от минимальной в 15 см до максимальной в 30 см.
• Заливку не делают при температуре ниже +5°С. Если ситуация не оставляет выбора, тогда дополняют состав специальными добавочными средствами, обогревают раствор перед использованием.

Заливка:

1. Маркируют высоту заливки.
2. Сама процедура происходит за один раз. Полный объём бетона при помощи бетононасоса непрерывно заливается в форму. В противном случае, если заливают в несколько приёмов, перекрытие утратит прочность.
3. Бетон разравнивают по форме опалубки.
4. Обязательно используют строительный вибратор для удаления воздушных пузырьков из состава. Без вибрационной проработки не обойтись. Сила тяжести самого бетона недостаточна для нужного уплотнения, требуется обязательно подвергнуть состав вибрационному воздействию, так как только в этом случае он спрессуется до положенной нормы и воедино схватится с армирующей сеткой.

Важно!

Для полноценного отвердения и достижения пика прочности бетон сушат 27-28 суток.

После полного отвердения работы по строительству возобновляют.

Преимущества и недостатки такого вида перекрытия

Из плюсов:

• Несущая функция в разы выше по качеству, чем при использовании балок.
• Свобода в планировании здания, как в плане соотношения сторон, так и в плане формы здания.
• Прочный тип перекрытия хорошо подходит к специфике газобетонов.

Из минусов:

• Занимает много времени как сама работа, так и процесс сушки.
• Нужно специальное оборудование, техническое оснащение.
• Необходим точный расчет нагрузки для определения параметров монолитной плиты.
• Стоимость проекта будет значительно выше, чем при использовании дерева.

Нюансы:

• Для укрепления верхней части стен, чтобы компенсировать нагрузку от плиты, выкладывают армирующий пояс, непрерывную конструкцию по всему контуру здания.
• Чтобы проверить бетон на высыхание, нужно положить сверху кусок рубероида и через несколько часов проверить. Если материал с внутренний части увлажнился и имеет конденсат, то монолит ещё не готов, а если сухой, то отвердение прошло полностью и успешно.

Ознакомившись со всеми нюансами сооружения межэтажной монолитной плиты для газобетонного дома, вы можете выбрать взвешенно подойти к выбору способа перекрытия, взвесив все за и против, прикинув свои возможности по времени и бюджету.

Полезное видео

инструкций по установке. Устройство монолитного перекрытия по профполу. Устройство монолитного перекрытия

25 сентября. Ремонтно-строительные работы Просмотров 2487. Комментарии к записи о монолитном перекрытии профнастила: инструкция по монтажу №

Железобетонные конструкции сегодня применяются повсеместно. Бетонирование широко применяется при закладке фундаментов различными конструкциями. Кроме того, его с успехом применяют при проведении монтажных работ полов зданий и каркасов. Причем чаще использовались монолитные бетонные конструкции. Они имеют ряд преимуществ. Например, их стоимость меньше. Кроме того, им можно придать практически любую форму и размер. Часто перекрытие из монолитного листа используют для возведения зданий с металлическим каркасом. Благодаря им конструкция становится более жесткой и устойчивой.

Сегодня в бетонировании все чаще стала применяться несъемная опалубка, выполненная из профнастила. Эта конструкция, помимо всего прочего, выполняет роль внешней фурнитуры. При этом он будет частично компенсировать нагрузку на нижнюю арматурную сетку, что, в свою очередь, повышает не только прочность, но и несущую способность перекрытия. Кроме того, монолитная плита с выпрямителем имеет покрытие, выполняющее одновременно защитную и декоративную роль, чего можно избежать, потратив средства на проведение облицовочных работ.

Расчет перекрытия для профнастила

Размеры профиля опалубки, толщина перекрытия профнастила, а также сечение металлических стержней зависят от нагрузки, возникающей при эксплуатации, а также длины пролета, существующего между опорными балками. Что касается толщины плиты, то ее обычно определяют в зависимости от длины пролета с соотношением 1:30.

При расчете необходимо учитывать размеры будущего здания, вес строительной конструкции. Кроме того, необходимо учитывать расчетную нагрузку на перекрытие и характеристики фундамента самого возведенного. От этих параметров зависит, какие виды металлических балок и цвета будут использоваться.

Чертежи монолитного перекрытия по профнастилу выполняются в любом случае. Сама по себе эта строительная конструкция очень важна, и требует строгого соблюдения техники безопасности при монтаже строгих правил техники безопасности. Поэтому перед тем, как приступить к основным работам, необходимо подготовить проектную документацию. Обычно выполняется по СНиП II-23-81. На нем рассчитывается конструкция.

Эти расчеты считаются довольно сложными. Поэтому было разработано специальное программное обеспечение, облегчающее расчеты и позволяющее создавать рабочую документацию. В него, в частности, входят чертежи опалубки и арматуры, а также сметы на закупку материалов.

На этапе проектирования выполняются дополнительные технико-экономические расчеты, которые позволяют определить, как именно целесообразно делать монолитное перекрытие для конкретного здания. Дело в том, что его цена выше, чем на монолитную железобетонную конструкцию, выполненную с помощью обычной опалубки. Следует понимать, что ошибки в расчетах влекут за собой не только дополнительные расходы, но и могут угрожать жизни людей. По этой причине, если вы не занимались такими вычислениями, настоятельно рекомендуется обратиться за помощью к профессионалам.

Для перекрытий нестандартных размеров целесообразнее использовать профнастил. В таких конструкциях довольно много технологических проемов. В этом случае индивидуальная щитовая опалубка будет дороже. Кроме того, использовать его много раз не получится.

Работу нельзя начинать, не убедившись, что выполнены все необходимые расчеты. Кроме того, следует определить возможные нагрузки. В качестве основания обычно используют столбы из металла и балки. Их размеры также нужно определить заранее. Для этого нужно рассчитать нагрузку на перекрытие. Следует учитывать тот факт, что шаг балки зависит от материала профнастила. Так, высота профиля больше, а расстояния между балками меньше, чем расстояние. Это связано с тем, что прочность заливки бетоном будет не очень высокой.

Если выполнены все условия и требования, то можно справиться с монолитным перекрытием профнастила. Для этого потребуется только специальное оборудование. Технику исполнения нельзя назвать сложной. Более того, чтобы удешевить их проведение, рекомендуется просто арендовать необходимое оборудование, а не покупать его.

Устройство монолитного перекрытия

Все работы вполне по силам сделать самому. Для этого понадобится, как уже было сказано выше, подготовленная документация, в частности, планы и чертежи. Необходимо соблюдать все требования, указанные в инструкции. В целом выполнение профнастила требует бережного отношения, он не терпит ошибок. Перекрытие под фундамент – одна из основных составляющих конструкции любого дома. Если планировка неправильная, то вся конструкция может оказаться непригодной для эксплуатации. Чтобы этого не произошло, нужно тщательно выполнять все строительные работы. Поэтому при отсутствии опыта рекомендуется проконсультироваться или даже заручиться помощью специалиста.

Основным этапом возведения железобетонных перекрытий является заливка опалубки. Когда монолитная конструкция готова, ее можно использовать как готовый потолок, без необходимости проведения дополнительных доработок и отделочных работ.

Еще одним важным звеном монолитного перекрытия являются профили. Они позволяют получить ребристое сечение. Благодаря наличию ребер надежность перекрытия становится намного выше. Кроме того, снижаются затраты на приобретение арматуры и бетонной смеси. Что в свою очередь удешевляет строительство в целом.

Перекрытие профнастила можно рассматривать как опалубку, только не снимать. Затем он будет покрыт слоем бетона. При этом металлический каркас перекрытия будет выполнять роль опоры. Такая надежная конструкция дает возможность использовать для возведения стен более мелкие материалы. Ведь часть нагрузки от перекрытия приходится на металлический каркас, что в свою очередь снижает давление на стены.

Благодаря конструкции профнастила при строительстве можно использовать более дешевые фундаменты, и это одно из его основных преимуществ. В других случаях возведение массивных зданий требует закладки фундамента ленточного типа, а это потребует значительных затрат на монтаж и приобретение стройматериалов.

Если нагрузка передается на раму, то это облегчает задачу. В этих условиях давление снижается непосредственно на сам фундамент. Поэтому допускается использование более дешевого варианта основы — Столбчатого. При этом для изготовления такого каркаса не потребуются большие финансовые затраты. Это сэкономит и деньги, и время. Если используется столбчатый фундамент, нельзя забывать, что каждая колонна способна нормально выдерживать нагрузку только со своей стороны.

Монтаж настила из профнастила

Монтаж Рассмотрим на примере при следующих условиях:

• между балками, расстояние не более 2,5 м,
• марка материала — ТП-75,
• толщина листа 0,9 мм.

Перед расчетом необходимой длины профнастила важно учесть, что в итоге он должен надежно опираться на три балки. Благодаря этому лист в дальнейшем не будет перегнан.

Лист к металлическому основанию довольно сложно прикрепить. Для этого рекомендуется приобрести винт с усиленным бромаром. Эта особенность позволяет креплению легко проходить в канал. И даже если для него была сделана дыра. Перекрытие профнастила можно сделать бронебойным (32 крепления).

Сами насадки рекомендуется размещать в каждой зоне, где профессионал имеет контакт с опорной балкой. Дело в том, что нагрузка на такую ​​конструкцию будет достаточно высокой. Стыки стыков каждого из листов также нужно закрепить при помощи саморезов меньшего размера. Причем вкручивать их следует так, чтобы между ними было расстояние около 20 мм. Когда профнастил готов, можно приступать к подготовке армирования.

Перекрытие для профнастила: армирование

Арматура, по сути, играет роль каркаса, благодаря которому жирный бетон выдерживает рабочих. Если опалубка закреплена, монолитное перекрытие будет менее прочным. Следовательно, армирование необходимо проводить по всем правилам. Объемная конструкция выполняется из продольных 12-миллиметровых стержней, которые укладываются в каждом ряду профнастила. Кроме того, используется так называемое верхнее армирование. При этом продольные детали изготавливаются из 12-миллиметрового проката, а поперечные – из 6-миллиметрового.

Части арматурного каркаса между собой соединяются сваркой или стальной проволокой. Способ сварки хорош тем, что конструкция в итоге получается достаточно прочной. Кроме того, такое подключение довольно быстро производится собственноручно. Однако лучше использовать проволоку. Каркас каркаса возводится из дерева. Сами доски должны быть защищены пленкой или бегунком.

Заливка перекрытий по профессии

Перекрытия выполняются из высококлассной марки бетона. Чтобы получить максимальную прочность, заливку необходимо выполнять за один раз. Следовательно, все необходимое для работы должно быть «под рукой». Бетон, замешанный своими руками, лучше не использовать. Лучше всего заказывать готовые. Кроме того, для заливки потребуется специальное оборудование. В частности, бетононасос и конвейер ленточного типа.

После заливки перекрытия его необходимо выровнять. Не забудьте перед бетонной смесью установить несколько дополнительных подпорок. Они помогут избежать прогиба профнастила под тяжестью укладываемой смеси. Эти опоры обычно располагают непосредственно между балками.

Когда состав даст достаточную прочность, опоры зачищают. Для этого в обычных условиях требуется не менее 30 дней. Заливку следует производить только в том случае, если температура воздуха выше нуля. Так, за 12 дней бетон может набрать до 70% прочности. При других условиях для набора прочности бетону требуется больше времени.

Если приходится работать в сухую и жаркую погоду, то для предотвращения появления трещин компаунд требуется периодически увлажнять. Если во время работы может произойти замерзание, рекомендуется заказывать смесь, имеющую специальные добавки. Он может набрать необходимую прочность даже при низких температурах. Однако такие средства имеют достаточно высокую стоимость. Поэтому для снижения затрат работы по заливке бетона лучше проводить в последний месяц весны или летом.

Заливка перекрытия под профнастил: видео

« Профильный трубогиб своими руками Решетчатый оцинкованный настил: особенности использования »

Монолитные кровельные мембраны — Полный обзор

Что Бесшовная монолитная крыша?

Уход за крышей часто проявляется как пятно ремонт вместо определенной программы профилактического обслуживания. Результат часто решение, принятое управляющими и владельцами зданий, полностью заменить крышу или перекрыть крышу бесшовной монолитной кровельной мембраной.

В этой статье мы сосредоточимся на определение различных кровельных систем, а также обсуждение плюсов и минусы, связанные с наиболее популярными системами. Мы также познакомим вас с Ames Liquid Applied Бесшовные монолитные армированные мембранные крыши и предложение подробная информация обо всех наших системах.

Развивающаяся кровельная промышленность

Исторически горячая смола используется на плоских крышах с середины 1800-х годов. Хотя кровельные системы имеют эволюционировали, на старых зданиях все еще много битумных крыш, которые продолжают повторно просмолены по сей день.

Благодаря новым технологиям, владельцы зданий и управляющие объектами отказались от неэффективных и неэкологичные приложения горячей смолы и перешли на энергоэффективные, долговечные, с низким содержанием летучих органических соединений и устойчивые кровельные материалы.

Интересно, самый современный кровельные материалы все еще начинаются как жидкость. Листовые материалы создаются из жидкости, которые преобразуются (с помощью нагревания или химического воздействия, или того и другого) в сплошной лист материала. Эти сформированные материалы затем обрезаются, отверждаются и свернутые в размеры, которые могут быть обработаны бригадами во время установки. Эти материалы не объединяются для создания монолитной (единой) крыши, а вместо этого соединены по швам системой крепления. Хотя эти рулонные кровли материалы могут быть усилены на заводе, главный недостаток этого производственный и монтажный процесс – это многочисленные швы и стыки, которые, предсказуемо создать слабые места для проникновения воды в кровельную систему.

Эти сборные материалы может включать:

• Покрывной лист – широко используемый недорогой асфальтобетонный материал. на основе армированного рулонного материала с внедренной зернистой верхней поверхностью, которая по составу похож на битумную кровельную черепицу. Cap Sheet поставляется в рулоне Форма обычно имеет такой размер, чтобы каждый рулон покрывал около 100 кв. футов. Материал развернули во влажном слое клея на асфальтовой основе и уложили внахлест на соседние полоски шапочного листа. Стыки внахлест склеиваются между собой склеивающий клей. Зернистая сторона листового материала колпачка обращена обеспечить поверхность износа.
• Прочие рулонные кровельные изделия – прочие прочие рулонные листовые материалы, такие как EPDM, TPO, Modified Torch Down и винил. также поставляются в рулонах, которые наносятся аналогично защитному листу. Эти другие изделия частично или полностью проклеены швами, сращенными различными методами, включая использование клея или термической сварки. Иногда часть этих типов крыш также покрыта гравием.

Независимо от способа соединение этих материалов вместе, общий знаменатель этих рулонных материалов многочисленные швы и стыки. Эти швы и соединения могут привести к законченному изделие, которое может нуждаться в частом осмотре, и целостность шва поддерживается.

Монолитный (бесшовные) Мембранные кровельные системы

Простой и несколько очевидный обходной путь Для слабых мест, создаваемых швами и соединениями в кровельной системе, необходимо иметь вообще без швов. В монолитной мембранной системе применяются жидкие материалы в склеенных слоях, чтобы обеспечить поверхность крыши без зазоров.

Жидкие материалы для нанесения предоставляются в однородном неотвержденном состоянии, затем бесшовно наносится слоями скрепления на обеспечивают полностью монолитную (бесшовную) поверхность кровли. Исследовательские лаборатории Эймса разработали современные материалы, которые обеспечивают высокую производительность и устойчивость бесшовные кровельные системы, которые могут служить в течение всего срока службы вашего здания.

Монолитный бесшовный Эймс Кровля из армированной мембраны отличается тем, что компоненты кровли соединяются в единое целое. место проекта и жидкость, применяемая для индивидуальной подгонки к крыше здания. В результате получается полностью приклеенная защитная мембрана, герметизирующая все влаги, устраняя протечки кровли и связанные с этим дорогостоящие эксплуатационные расходы. с немонолитными системами. Периодическое техническое обслуживание этого Ames Liquid Applied Кровельная система может продлить срок службы вашей крыши на десятилетия.

Бесшовный жидкий аппликатор Ames Монолитные армированные мембранные кровельные и ремонтные системы состоят из: несколько химически связанных мокрых слоев эластомерных покрытий и армирующая мембрана. Эта монолитная мембрана включает в себя Ames Maximum Stretch UV. Стабильные светоотражающие верхние покрытия, гидроизоляционный эластомер Ames Elasto-Barrier Базовое покрытие, шовная лента Ames и армирующая ткань Ames. Все компоненты становятся неотъемлемая часть монолитной мембраны. Установленный продукт имеет отличные адгезия к существующему основанию настила крыши. Периодическое техническое обслуживание этого Эймса Liquid Applied Roof System может продлить срок службы вашей крыши на десятилетия.

Ames Research считает, что – дано выбор в изготовлении армированной мембраны на нашем производстве оборудование, затем доставка его на ваш проект в рулонах и, наконец, закатка всех части вместе – мы предпочитаем поставлять материалы в жидком состоянии вместе со всеми армирующими аксессуарами для вашего проекта. Аппликаторы затем установите бесшовную монолитную армированную мембрану, плотно прилегающую к вашему подложка крыши.

Эймс Жидкая бесшовная монолитная армированная мембранная кровля и кровля Система ремонта

Ames® Maximum-Stretch® — это гибкое, высококачественное прорезиненное акриловое эластомерное покрытие с отражающим смешанные свойства, специально предназначенные для восстановления старых и изношенных крыш. Он был разработан специально для гидроизоляции и поддержания многих типов существующих крыш и кровельных подложек. Максимальное растяжение используется как отдельное кровельное покрытие и в качестве верхнего слоя в нашем многослойном кровельном покрытии Мембранные системы.

Максимум Особенности и преимущества растяжки

• Снизить температуру на крыше на 88 % за счет отражения солнечных лучей
• Уменьшение передачи солнечной тепловой нагрузки на интерьер здания с коэффициентом теплового излучения 0,85
• Увеличьте эффективную производительность R-значения существующая(ие) изоляция(и) путем охлаждения изоляции
• Повышение эффективности систем ОВКВ, установленных на крыше единиц за счет снижения потребляемой нагрузки
• Снижение затрат на электроэнергию за счет сокращения пиковые уровни потребления электроэнергии
• Сокращение общих затрат на жизненный цикл крыши за счет расширения время до полного снятия и замены крыши.

Дополнительный Особенности и преимущества максимального растяжения:

• Имеет индекс солнечного отражения SRI между 100-110. Более высокие индексы приводят к более прохладным крышам.
• Это означает более низкую внутреннюю температуру для вас и, как следствие, экономия энергии.
• Уменьшить «эффект острова тепла» в области кровли в зависимости от плотности соседних крыш и покрытия в непосредственной близости.
• Это может квалифицироваться как расходы на ремонт/восстановление. а не замена крыши, позволяющая снизить всю стоимость проекта списаны в том году, в котором они были понесены. Всегда советуйтесь со своим CPA или налоговым консультантом в отношении надлежащего оформления налоговой отчетности.
• Простота применения Ames Roof System означает вы можете подать заявку со своим персоналом или иметь квалифицированного независимого аппликатор делает свое дело.

Жизнь Соображения безопасности

• Ames Liquid Applied Материалы легкие и не увеличивать нагрузку на крышу. Это важный фактор для рассмотреть, есть ли на крыше существующие испорченные материалы, которые близки к допустимая нагрузка на крышу. Факторы, которые могут вывести пределы нагрузки на крышу за край и увеличить опасность обрушения кровли, могут включать:
  • Несколько слоев существующих тяжелых кровельных материалов установлены друг над другом, возможно, с превышением расчетных нагрузок на крышу
  • Добавление больших снеговых нагрузок на перегруженную крышу дизайн
  • Шторм, вызывающий сильный подъем или нисходящие нагрузки на конструкцию перегруженной крыши
• Продукты Ames имеют исключительно низкое содержание летучих органических соединений и не не способствуют выбросам в растущее загрязнение Земли

Приемлемо Подложки для монолитной бесшовной мембранной кровельной системы Ames:

• Существующие битумные крыши
• Существующие крыши из листового покрытия
• Существующие выветрившиеся EPDM, TPO, пенополиуретан и Виниловые кровли
• Существующие кровли из модифицированного битума*
• Фанера
• Бетон

Когда Вы готовы, Эймс тоже готов

Какой бы тип крыши вы ни хотели техническое обслуживание, обратитесь за советом к профессионалам отрасли.
