Монолитное железобетонное балочное перекрытие

Авторы патента:

Коянкин Александр Александрович (RU)

Деордиев Сергей Владимирович (RU)





Полезная модель относится к строительству и может быть использована при строительстве зданий из монолитного железобетона. Технический результат заключается в снижении расхода бетона и арматуры на каркас здания за счет эффективного перераспределения нагрузки в элементах перекрытия и понижения величин изгибающих моментов в пролете и на опорах главных балок. Для достижения технического результата в монолитном железобетонном балочном перекрытии, включающем плиту (1), опертую на систему перекрестных балок, содержащую главные балки (3) и опирающиеся на них второстепенные балки (2), согласно полезной модели, второстепенные балки (2) оперты с отдалением от центра главных балок (3) и расположением от колонн (4) на расстоянии, не требующем увеличения высоты сечения плиты и составляющем , где L — длина главной балки, i — номер второстепенной балки, определяемый от центра главной балки в сторону колонны, а l — расстояние между второстепенными балками. 1 ил.

Полезная модель относится к строительству и может быть использована при строительстве зданий из монолитного железобетона.

Известно плоское железобетонное монолитное перекрытие, включающее ригели, балки, верхние и нижние плиты и образованные между ними полости, при этом верхние плиты заделаны в ригели и балки, а нижние плиты подвешены к верхним плитам и оперты на боковые грани обрамляющих нижние плиты ригелей и балок (Патент RU 2341626 С1, дата приоритета 14.06.2007, дата публикации 20.12.2008, авторы Даллакян П.Ю. и др.).

Недостатком аналога является повышенный расход бетона и арматуры на каркас здания, возникающий вследствие необходимости частого расположения колонн и фундаментов в силу невозможности выполнения ригелей большой длины из-за значительных величин изгибающих моментов на опоре и в пролете ригелей, причиной возникновения которых является расположение балки по центру ригеля.

В качестве прототипа принято конструктивное решение по устройству балочных перекрытий, включающее плиту, работающую по короткому направлению как многопролетная неразрезная балка и опертую на систему перекрестных балок, содержащую главные балки и опирающиеся на них второстепенные балки, расположенные с шагом 10003000 мм (Бондаренко, В. М. Железобетонные и каменные конструкции: Учеб. для строит, спец. вузов /В.М.Бондаренко, P.O.Бакиров, В.Г.Назаренко, В.И.Римшин — 2-е изд., перераб. и доп. — М.: Высш. шк., 2002. — с.514-515, прототип).

Недостатком прототипа является повышенный расход бетона и арматуры на каркас здания, возникающий вследствие необходимости частого расположения колонн и фундаментов в силу невозможности выполнения главных балок большой длины из-за значительных величин изгибающих моментов на опоре и в пролете главных балок, причиной возникновения которых является расположение второстепенных балок по центру или близко к центру главных балок.

Задача полезной модели — снижение расхода бетона и арматуры на каркас здания за счет эффективного перераспределения нагрузки в элементах перекрытия, понижения величин изгибающих моментов в пролете и на опорах главных балок.

Для решения поставленной задачи в монолитном железобетонном балочном перекрытии, включающем плиту, опертую на систему перекрестных балок, содержащую главные балки и опирающиеся на них второстепенные балки, согласно полезной модели, второстепенные балки оперты с отдалением от центра главных балок и расположением от колонн на расстоянии, не требующем увеличения высоты сечения плиты и составляющем , где L — длина главной балки, i — номер второстепенной балки, определяемый от центра главной балки в сторону колонны, а l — расстояние между второстепенными балками.

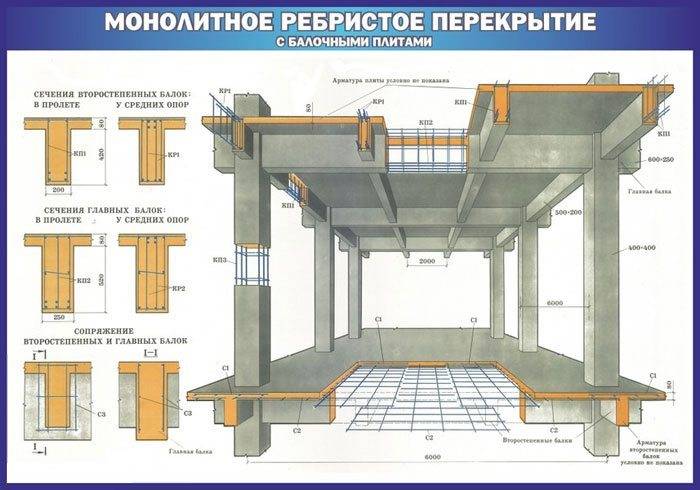

На чертеже схематично изображен фрагмент монолитного железобетонного балочного перекрытия, вид сверху.

Монолитное железобетонное балочное перекрытие содержит плиту 1, опертую на систему перекрестных балок. Система содержит второстепенные балки 2, опирающиеся на главные балки 3. При этом второстепенные балки 2 расположены на таком расстоянии от центра главных балок, при котором не требуется увеличение толщины плиты 1. Наиболее рациональным расположением второстепенных балок 2, для снижения величин изгибающих моментов в пролете и на опорах главных балок 3, эффективного распределения нагрузки в элементах перекрытия и определения оптимального сечения плиты, является опирание второстепенных балок с отдалением от центра главных балок и расположением от колонн 4 на расстоянии, составляющем , где L — длина главной балки, i — номер второстепенной балки, определяемый от центра главной балки в сторону колонны, а l — расстояние между второстепенными балками, причем , где q — нагрузка на перекрытие; b — ширина плиты, принимаемая при расчете 1 м; — соответственно, рабочая высота сечения, расчетное сопротивление бетона осевому сжатию для предельных состояний первой группы и граничная относительная высота сжатой зоны, принимаемые согласно СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры».

Предлагаемое конструктивное решение монолитного железобетонного балочного перекрытия в силу отдаленности второстепенных балок от центра главных балок обеспечивает эффективное распределение нагрузки в элементах перекрытия, что приводит к снижению расхода бетона и арматуры на каркас здания.

Монолитное железобетонное балочное перекрытие, включающее плиту, опертую на систему перекрестных балок, содержащую главные балки и опирающиеся на них второстепенные балки, отличающееся тем, что второстепенные балки оперты с отдалением от центра главных балок и расположением от колонн на расстоянии, не требующем увеличения высоты сечения плиты и составляющем , где L — длина главной балки, i — номер второстепенной балки, определяемый от центра главной балки в сторону колонны, а l — расстояние между второстепенными балками.



Похожие патенты:

Кессонное перекрытие // 102023

Балка перекрытия для захоронения гробом в грунт // 89952

Конструкция усиления фундамента с помощью свай // 116516

Конструкция усиления фундамента относится к строительству, в частности к фундаментостроению, и предназначена для применения: при ремонте зданий и сооружений, получивших неравномерные деформации, или при реконструкции с увеличением нагрузок на фундаменты.

Конструкция усиления фундамента // 108054

«сотовое» сборно-монолитное перекрытие // 107636

Элемент монолитного бетонного перекрытия // 123042

Конструкция усиления железобетонных многопустотных плит перекрытия // 88712

Расчет опалубки для плиты безбалочного монолитного железобетонного перекрытия // 137041

Опалубка для монолитного перекрытия применяется при монолитном многоэтажном строительстве как жилых домов, так и промышленных объектов. Опалубка под монолитное перекрытие отличается простотой конструкции и высокой скоростью установки в широком диапазоне форм. Опалубочная конструкция состоит из двух базовых сегментов – «палубы» и опорных стоек.

Узел сопряжения металлической колонны двутаврового сечения с двутавровой балкой для опалубки перекрытий // 69107

Узел сопряжения металлической колонны двутаврового сечения с двутавровой балкой для опалубки перекрытий относится к строительству, а именно к сопряжению металлической колонны с балкой, и может быть использована в строительстве зданий и сооружений.

Система для поэтажного возведения внешней стены здания из монолитного железобетона и навесная площадка системы // 47410

Перфорированная металлическая балка (варианты) // 88039

Сборно-монолитное неразрезное перекрытие из комплексных железобетонных элементов для каркасных зданий // 55806

Сборный железобетонный фундамент // 83519

Железобетонная двутавровая балка-перекрытие и пролетное строение моста // 132809

Железобетонная балка-перекрытие относится к области строительства и реконструкции, преимущественно мостов и других транспортных сооружений на автомобильных дорогах. Технической задачей является повышение эксплуатационной надежности железобетонных двутавровых балок при унификации их конструкции и расширении области их использования применительно к различным конструкциям сооружений.

Четырехсвайный фундамент с монолитным ростверком под одностоечную опору воздушной линии электропередачи // 129526

Конструкция монолитного перекрытия // 75859

Круглопустотная плита сборно-монолитного перекрытия // 123805

Деревянная двутавровая балка (варианты) // 82242

Конструкция для обеспечения устойчивости двутавровой металлической балки // 117466

Сборно-монолитное перекрытие // 72244

Изобретение относится к области строительства, а именно к созданию перекрытий, используемых при возведении зданий различного назначения без использования или с минимальным использованием тяжелой техники индустриальным методом

Массивный фундамент под вибрационное оборудование // 134547

Полезная модель относится к несущим строительным конструкциям промышленных зданий, а именно к массивным фундаментам, используемым под установку оборудования с повышенным режимом работы и испытывающим динамические воздействия

Монолитное ребро плиты – вариант моделирования стержнем таврового сечения

Теги: #ЛИРА-САПР #плита #стержни

При расчете монолитных плит перекрытий подкрепленными ребрами необходимо учитывать вовлекаемость части монолитной плиты перекрытия как сжатой полки монолитного ребра (балки).

Один из вариантов моделирования монолитных ребер плит перекрытий – учет совместной работы плиты перекрытия заданной оболочками и балки перекрытия заданной стержнем таврового сечения в пролете и прямоугольного сечения на опоре.

При этом ширину полки можно принять по рекомендациям И.И. Улицкий, С.А. Ривкин, М.В. Самолетов. Железобетонные конструкции (расчет и конструирование). Издание третье, Киев-1972, 992 стр. (https://dwg.ru/dnl/2615) – на стр. 66:

«В изгибаемых, внецентренно сжатых и внецентренно растянутых элементах с полкой в сжатой зоне вводимая в расчет ширина свеса полки в каждую сторону от ребра не должна превышать половины расстояния в свету между соседними ребрами и 1/6, пролета рассчитываемого элемента. Кроме того, для элементов, не имеющих на длине пролета поперечных ребер или имеющих поперечные ребра на расстояниях более расстояния между продольными ребрами, при hп < 0.1h вводимая в расчет ширина свеса полки в каждую сторону от ребра не должна превышать величина 6hп, где hп – высота сжатой полки; h – высота ребра.


Для отдельных балок таврового сечения (при консольных свесах полки) вводимая в расчет ширина свесов полки в каждую сторону от ребра должна составлять: при hп > 0.1h – не более 6hп; при 0.05h < hп < 0.1h – не более 3hп; при hп < 0.05h консольные свесы полки в расчет не вводятся и сечение элемента рассчитывается как прямоугольное шириной b.»

Такие же предпосылки были отражены в Пособии по проектированию бетонных и железобетонных конструкций без предварительного напряжения арматуры (к СНиП 2.03.01-84) (https://dwg.ru/dnl/10237) – на стр. 25-26:

«3.23(3.16). Вводимое в расчет значение bf принимается из условия, что ширина свеса в каждую сторону от ребра должна быть не более 1/6 пролета элемента и не более:
а) при наличии поперечных ребер или при hf > 0.1h – 1/2 расстояния в свету между продольными ребрами;

б) при отсутствии поперечных ребер (или при расстояниях между ними больших, чем расстояния между продольными ребрами) и hf < 0. 1h – 6hf;
в) при консольных свесах полки:
 при hf > 0.1h — 6hf;
 при 0.05h < hf < 0.1h — 3hf;
 при hf < 0.05h — свесы не учитываются.»

Одновременно с этим следует помнить, что учитывается только сжатая полка такого комбинированного сечения. Зону балки с назначенной полкой можно ограничить в соответствии с положениями «Европейский Стандарт EN 1992, Еврокод 2: Проектирование железобетонных конструкций». Например, ознакомимся с его переводом – Алмазов В.О. Проектирование железобетонных конструкций по евронормам. Научное издание. – Москва: Издательство АСВ, 2007. – 216 с. (https://iasv.ru/proektirovanie-zhelezobetonnykh-konstruktsij-po-evronormam.html) – на стр. 60:

Для всех предельных состояний в балках таврового сечения со свесами, в которых напряжения могут рассматриваться как постоянные, ширина свесов зависит от размеров свесов, вида нагрузки, пролета, условий опирания и поперечного армирования.

Расчетная ширина свеса должна определяться по расстоянию l0 между точками нулевых моментов, которые могут быть приняты по рис. 5.2

Ниже на рисунках показан пример назначения сечений таких балок:

Рис. 1. Сечения монолитных балок (с учетом работы ребра как тавра) в аксонометрии


Рис. 2. Сечения монолитных балок (с учетом работы ребра как тавра) на плане

Однако, у данного метода есть свои недостатки – завышение жесткостей сечения тавра в горизонтальной плоскости, осевой жесткости и крутильной, по сравнению с прямоугольным сечением.

Моделируя монолитное ребро перекрытия тавровым сечением с широкой полкой, мы получаем большую изгибную жесткость в горизонтальной плоскости у этих стержней, из-за чего балки «отбирают» часть горизонтальных нагрузок у диска перекрытия (горизонтальная диафрагма). См. ниже пример.

Рис. 3. Эпюра Mz в балках таврового сечения от изгиба диска перекрытия в горизонтальной плоскости

Если в стержнях с тавровыми сечениями (моделирование монолитного ребра перекрытия) в одном из узлов поставить шарнир UZ1 (для горизонтальной балки это освобождение от поворота вокруг вертикальной оси), то мы избегаем появления момента Mz в самой балке, при этом все горизонтальные нагрузки берет на себя плита перекрытия (которая выполняет и функцию горизонтальной диафрагмы).

Т.е. появление Mz в балках связано с несовершенством способа моделирования монолитного ребра, введя шарниры UZ1, мы несколько исправили работу схемы. То же и с осевой жесткостью, в которой полка учитывается дважды – в составе самой плиты и в сечении тавра. Можно поставить шарнир по Х1, и в балке не будет возникать продольных усилий, она будет работать только на изгиб в вертикальной плоскости. При этом все горизонтальные нагрузки (на сжатие-растяжение и изгиб в горизонтальной плоскости) на себя воспримет горизонтальная диафрагма (диск перекрытия) смоделированная оболочками.

Аналогичная проблема возникает и с крутящим моментом – за счет учета полки в стержне существенно увеличивается крутильная жесткость, что не корректно. Поэтому, введя шарнир по UX1 в каждом КЭ балки, решаем и проблему крутящего момента – он будет равен нулю. При этом шарнир на кручение можно ввести не нулевым, а жесткостью равной жесткости на кручение самого ребра (без полки), если нам необходимо обеспечить несущую способность сечения балки на кручение по условиям сохранения равновесия конструкции. Например, по рекомендациям Еврокода – если крутящий момент возникает только от условия совместности работы с другими конструкциями, и устойчивость (несущая способность) конструкции в целом не зависит от сопротивления кручению, то, в общем случае, нет необходимости учитывать кручение.

Рис. 4.1. Фрагмент перевода норм EN (для Республики Казахстан)

На рисунках ниже примеры таких конструкций:

рис. 4.2. – несущая способность конструкции в целом зависит от несущей способности на кручение балки, в которой защемлена консольная плита;

рис. 4.3. – несущая способность конструкции в целом не зависит от несущей способности на кручение балок перекрытия – если в балке врезать шарнир на поворот вокруг продольной оси (UX1), то плита перекрытия на крайней балке будет оперта шарнирно (не возникнет крутящего момента в балке, не возникнет опорного момента в плите), при этом увеличатся изгибающие моменты в плите перекрытия в пролете и на ближайшей следующей опоре, т.

е. данная нагрузка перераспределится на балочную клетку.

Рис. 4.2. Фрагмент перевода норм EN (для Республики Казахстан)


Рис. 4.3. Фрагмент перевода норм EN (для Республики Казахстан)
