Монолитная железобетонная плита: виды и характеристики

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

  • особенностей грунта на участке застройки;
  • глубины расположения водоносного слоя;
  • нагрузочной способности основания;
  • веса возводимого строения;
  • климатических факторов;
  • рельефных перепадов в зоне строительства;
  • характеристик используемого строительного материала.

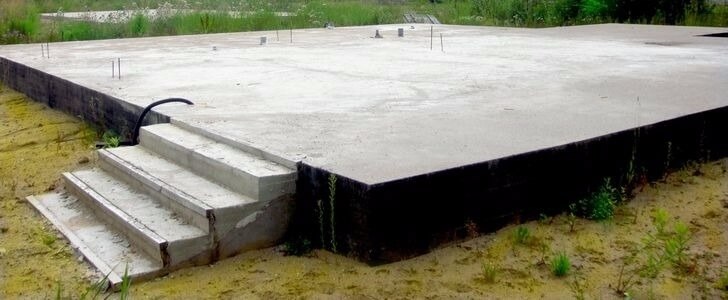

Что такое монолитная железобетонная плита?Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

  1. Ослабленных грунтах с повышенной влажностью.
  2. Насыпных почвах с увеличенной концентрацией песка.
  3. Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

  • равномерно распределить на грунт вес здания;
  • предотвратить усадку частей строения;
  • демпфировать реакцию морозного пучения;
  • исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

  • современных коттеджей;
  • промышленных объектов;
  • гаражных построек;
  • дачных строений;
  • малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

  • бетонных блоков;
  • природного камня;
  • керамического кирпича;
  • сборного железобетона;
  • деревянных каркасов;
  • оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Что такое монолитная железобетонная плита?
Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

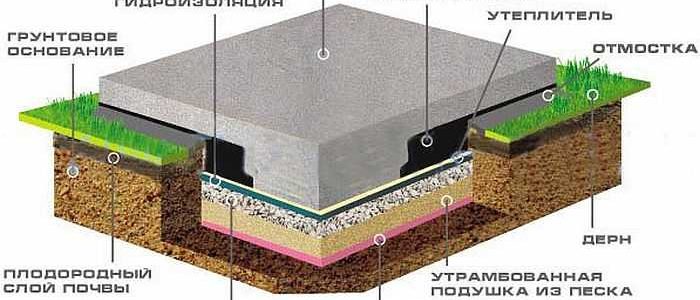

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

Рассмотрим устройство фундамента, начиная с поверхности грунта:

  1. Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
  2. Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
  3. Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
  4. Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
  5. Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
  6. Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
  7. Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
  8. Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

Что такое монолитная железобетонная плита?Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

  • уровнем заглубления;
  • технологией обустройства;
  • конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

  1. Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.
  2. Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
  3. Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

  • монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;
Что такое монолитная железобетонная плита?В различных исполнениях сооружается фундамент монолитного типа
  • сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

  • чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
  • плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

  • повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
  • увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
  • долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.
Что такое монолитная железобетонная плита?Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

  • плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
  • при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

  • продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
  • простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
  • повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;
  • экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
  • стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.

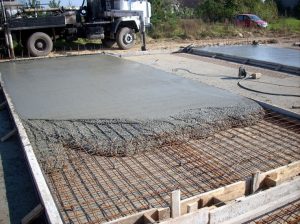

Что такое монолитная железобетонная плита?Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

  • необходимость выполнения работ при положительной температуре;
  • увеличенный объем затрат на сооружение плитной основы;
  • проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

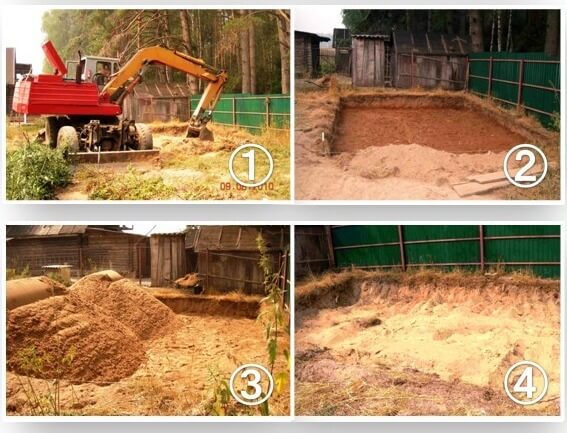

Что такое монолитная железобетонная плита?До начала заливки бетонной плиты необходимо провести подготовительные работы
  1. Изучить характер грунта.
  2. Определить уровень водоносных слоев.
  3. Рассчитать нагрузочную способность основания.
  4. Очистить стройплощадку от мусора и растительности.
  5. Выполнить земляные работы.
  6. Разровнять поверхность почвы.
  7. Выполнить разметку.
  8. Постелить геотекстильную ткань.
  9. Уложить дренажные трубы.
  10. Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

Завершив подготовку, выполняйте основные операции по монтажу плиты:

  1. Смонтируйте щитовую опалубку.
  2. Постелите гидроизоляционный материал.
  3. Уложите листовой теплоизолятор.
  4. Соберите силовой каркас, для которого вяжется армирующая сетка.
  5. Подготовьте бетонный раствор в необходимом объеме.
  6. Произведите заливку фундамента в один прием.
  7. Осуществите вибрационную трамбовку бетона.
  8. Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

  • для сборки арматурной решетки используйте вязальную проволоку;
  • во время твердения бетона поддерживайте постоянную влажность;
  • на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.

Характеристики

  • Грунт: любой, в том числе со слабыми несущими характеристиками.
    Противопоказание — ярко выраженный уклон.
  • Материал (вес) стен: любой.
  • Несущая способность: 6,0 МПа.
  • Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
  • Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
  • Класс бетона B25, толщина 300 мм.

*Видео с канала Youtube ForumHouseTV

Применение

Остановить свой выбор на таком фундаменте стоит, в случае:

  • Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
  • Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
  • Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.

Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.

Преимущества

Высокая несущая способность – главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.

Стойкость к сильным деформациям и прогибам.

Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.

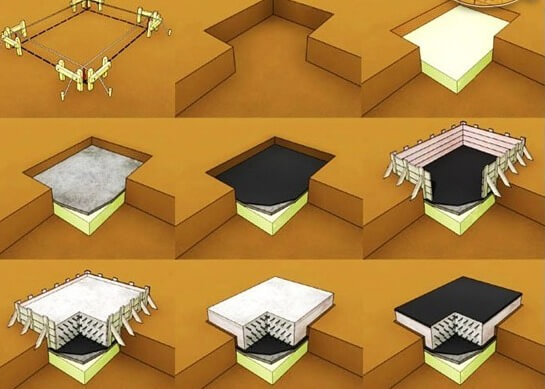

Этапы монтажа фундамента

1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.

2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой. Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.

3. Сплошная бетонная не армированная подготовка (подбетонка). Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.

4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).

5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.

6. Армирование плиты выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.

7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.

8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.

Особенности

При устройстве монолитной ж/б плиты следует помнить о том, что:

  • нельзя проводить работы на промороженных грунтах;
  • заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.

При соблюдении всех условий получается надежная монолитная фундаментная плита.

Недостатки

Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.

Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

  • мелкопесчаных, пылеватых, супесях;
  • глинистых, суглинках;
  • водонасыщенных;
  • насыпных;
  • слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

  1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
  2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
  3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

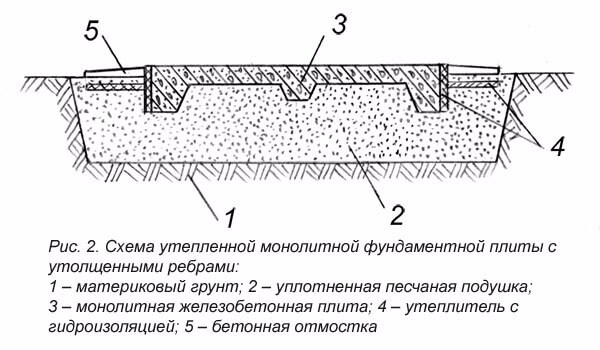

С ребрами жесткости:

  1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
  2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

  1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
  2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
  3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
  4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

  • повышает устойчивость к изгибающим деформациям;
  • позволяет равномерно распределить вес от надземной части сооружения;
  • благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

  1. Большой расход материала.
  2. Значительные трудозатраты.
  3. Высокая стоимость конструкции.
  4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

  • расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
  • замены подстилающей породы на гравийно-щебеночные отсыпки;
  • снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
  • изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

  1. Бетон. В зависимости от толщины плиты 0,20-0,25 м3 на 1 м2.
  2. Гравий, щебень, песок. Для формирования подушки под плиту.
  3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
  4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м2 фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
  5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м3 на 1 м2 плиты фундамента.
  6. Обрезная доска для опалубки.
  7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы
  1. Строительная площадка очищается от растений и мусора.
  2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
  3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
  4. Формируется подушка под основание. Последовательно засыпаются следующие слои:
    • песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
    • гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
    • между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.
  1. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см. Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.
Тепло- и гидроизоляция
  1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
  2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент. С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).
  1. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
  2. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента — обзор современных материалов

Армирование
  1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
  2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
  3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.
Элементы отопления
  1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
  2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.
Формовка плиты и уход за ней
  1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.
  1. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
  2. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
  3. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
  4. Если в период гидратации цемента температура окружающей среды превышает 200С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
  5. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:
    • 0°С…-3°С – не менее полутора месяцев;
    • +10°С – 3 недели – месяц;
    • +20°С – 15-20 дней;
    • +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

Монолитная железобетонная плита: виды, преимущества

Надежный и практичный вид основы дома — монолитная железобетонная плита. Это сооружение малозатратно с финансовой точки зрения, его конструкция проста и доступна для строительства своими руками. Монолит со стальным каркасом занимает все пространство под строящимся объектом. Используют при возведении гаража, одноэтажных построек жилого и хозяйственного назначения из кирпичей и деревоматериалов.

Что собой представляет?

Эта конструкция — литое изделие из монолитного железобетона, которое выполнено в сплошной плоскости под строящимся зданием. Бетонирование фундаментной плиты — единственно возможный вариант создания основы дома на нестабильной, сыпучей почве или в местах расположения глиняного слоя с низким нахождением уровня промерзания грунтов. Простое устройство несущей конструкции предполагает использования большой массы бетонного и армировочного строительного материала, но это оправдано с технической точки зрения — такой фундамент сверхпрочен. Обязательное условие при выборе этого вида сооружения — наличие песчано-щебеночной прослойки под плитой, которая выполняет роль амортизатора и распределяет нагрузку всего дома на почву, оберегая основу от деформации земли при низких температурах.

При сооружении фундамента этого типа не используются обычные материалы для этого варианта конструкции — блоки, сваи, столбы. Несущая опора представляет собой одну цельнозалитую бетонную плиту с металлическим армировочным «скелетом».

Преимущества

НаименованиеХарактеристика
УниверсальностьПрименяется на любых видах почв
Конструкция имеет «плавающие» характеристики, здания остаются неповрежденными при деформации земли из-за разности температур или наличия влаги
Возможность применения технологии «теплых полов»Этот вид отопления создает комфортные условия в помещении, помогает сэкономить на энергоносителях
Повышенная стойкость к нагрузкамМожет выдержать вес автомобильного транспорта
Простота монтажаПостроить сооружение можно самостоятельно
Нет необходимости в этапе монтажа полаСразу переходят к декорированию напольной поверхности
Срок эксплуатацииИспользуется долго, не требует затрат на постоянный ремонт
Нет необходимости в сооружении глубокого котлованаБлагодаря этому, фундамент равномерно распределяет массу всего дома на почву
Высокие показатели прочности и надежностиХарактерная особенность монолитных бетонных конструкций
Преграда от вредителейТакая основа служит надежной защитой от проникновения грызунов и насекомых
Все процессы по укладке бетона проводятся согласно общепринятым требованиям.

Технологическая карта по выполнению строительных работ по заливке фундаментной бетонной плиты берет за основу нормативные документы ГОСТ 52086–2003 и СНИП 52—01—2003. В этих документах подробно указан перечень основных требований по устройству, созданию армировочного металлического каркаса, процессе заливки монолитного изделия, основных параметров конструкции.

Посмотреть «ГОСТ Р 52086-2003» или cкачать в PDF (0 KB)

Посмотреть «СНиП 52-01-2003» или cкачать в PDF (0 KB)

Виды фундаментных заливных плит

Плитные монолитные железобетонные изделия подразделяются по месту их использования:

  • дорожные;
  • перекрытия;
  • фундаментные.

Монолитные плиты для устройства фундамента сооружения разделяются на такие типы:

  • Плоские плиты. Популярный среди строителей вид изделия, используемый для монтажа фундаментной основы. Имеет конфигурацию в виде подошвы с абсолютно плоской поверхностью. Применяется конструкция для сооружений жилого и общественного назначения. Плита принимает на себя всю массу строения, равномерно распределяя по всей своей плоскости. Изделие изготовляется из бетонной смеси и металлического армировочного «скелета», обладает исключительной качественностью, прочностью, долговечностью.
  • Ребристые плиты. Применяются для сооружения фундаментной основы жилого и промышленного строительства. Главное отличие изделий — небольшая толщина и способность переносить нагрузку строений на свою ребристую структуру. Поверхность из ребер усиливает монолитную основу, но значительно усложняет процесс строительства. При самостоятельном строительстве возникает необходимости в рытье дополнительных элементов котлована, которые заполняются перед бетонированием щебенкой и песком.

Если использовать монолитную плиту для обустройства фундамента дома появляется возможность при заливании раствора смонтировать индивидуальную инфраструктуру жилья, проанализировать и учесть конструкцию внешних стен и внутренние перегородки. При этом стоимость самодельного изделия будет намного ниже промышленного образца.

Работы по монтажу

Подготовка

Перед началом стройки проводят подготовительные грунтовые работы.

В подготовительный процесс входит приобретение материалов и необходимого инструментария для строительных работ. Потом готовят земляную основу под заливку — убирают мусор, посторонние предметы, снимают верхний почвенный слой с корнями растений и деревьев. При рытье углубления следует учитывать высоту песчано-щебеночной подушки и мощность монолитной плиты (обычно 150—400 мм). Далее наносят контур сооружения, используя разметку в виде кольев и бечевки. Места пересечения основных линий и уровень котлована контролируют при помощи измерительных приборов.

Установка опалубки, гидробарьера

Уложив на дно котлована амортизаторный слой в виде песка и щебенки, начинают монтировать опалубку. В качестве материала для временной вспомогательной конструкции используется деревянные доски и брусья. Элементы опалубки выставляются по уровню, соединяются между собой гвоздями или саморезами. Для укрепления приспособления для заливки бетона ставятся распорки.

Следующий этап — создание гидробарьера, который должен не допустить разрушающего воздействия почвенной и осадочной влаги на бетонный фундамент. В качестве материала для защитного слоя используется рулонный рубероид, которым выкладываются стенки и вся поверхность плиты. Средство укладывается полосами в два следа, на стыках изоляция кладется внахлест.

Армирование и заливка

Перед заливкой раствора собирают каркас и ставят борты.

Далее выполняют формирование арматурного двохуровневого каркаса. Чтобы соединить между собой металлические элементы «скелета», используют электросварочный аппарат или делают связывание проволокой. Полученные таким образом секции укладывают внутрь опалубки, чтобы они не касались гидроизоляционного слоя. Монтируются продольные арматурные пруты.

Потом приступают к заливке бетонной смеси, используя материал разновидности не менее М 250. Раствор нужно залить за один раз, чтобы не было соединительных швов в монолите. Работы начинают с дальней стороны плиты, двигаясь к переднему. В процессе укладки смесь штыкуют, избавляясь от воздушной прослойки внутри конструкции. Далее оставляют фундамент в покое, дожидаясь его созревания в созданных оптимальных условиях

Недостатки

К негативным качествам монолитной фундаментной плиты относится ее высокая денежная стоимость. Но это компенсируется тем, что при сооружении этой конструкции ненужны узкоспециализированные инструменты и приспособления, простота технического исполнения исключает появление ошибок при строительном процессе.

Монолитная железобетонная плита фундамента (Устройство)

Фундаменты под современные строения бывают разных типов. Каждый тип предназначается для сооружения строений с определенными характеристиками и схемой размещения. Подбираются фундаменты, учитывая текущий ГОСТ, СНИП, технические справочники и конструктивные особенности здания.

Устройство монолитной фундаментной плиты

Между тем существуют практически универсальные образцы оснований, которые в равной степени подходят для большинства зданий.

Особенности и назначение

Железобетонный фундамент – это конструкция, с которой в абсолютном большинстве случаев начинают строительство любого дома. Железобетон строители избрали из-за его исключительной прочности, возможности прекрасно работать на сжатие, при сравнительно низкой стоимости.

Недостатки бетона убираются армированием арматурной сеткой и добавлением специальных наполнителей.

Железобетонные фундаменты можно строить по нескольким типовым образцам. Например, железобетонный столбчатый фундамент собирается из заглубленных в землю столбов, которые связывают с помощью обвязывающих поясов из балок.

Столбчатый фундамент довольно экономен и подходит для рыхлых грунтов, но серьезной нагрузки не выдерживает.

Ленточный фундамент тоже чрезвычайно популярен. Его собирают из монолитных блоков, что формируют подушку и тело фундамента. Также часто архитекторы отдают предпочтение использованию сборных блоков, или комбинированию бетонных блоков с заливкой монолита.

Если использовать ГОСТ и СНИП на железобетонные конструкции, то можно отметить тот факт, что ленточные фундаменты идеально подходят для работы с бескаркасными строениями, у которых вся нагрузка передается через несущие стены.

Популярны также и свайные сборные основания, в основе которых лежат буронабивные колонны или сваи, как их именуют строители. Текущий ГОСТ и СНИП по свайным фундаментам отдает им предпочтение в деле обустройства сравнительно легких зданий на нестабильных грунтах.

Читайте также: какими бывают опалубки для колонн?

Армирование фундаментной монолитной плиты

Но ни один из вышеперечисленных образцов не сравнится по своей популярности с созданием плоских монолитных плит. Плитный фундамент отличается исключительной простотой в исполнении, но при этом и довольно серьезной трудоемкостью.

Эти два, казалось бы, не сочетающихся свойства ,тем не менее присутствуют у плоских плитных (цельных) фундаментов. А все благодаря тому, что их устройство имеет определенные отличия.

Устройство плоских монолитных или сборных фундаментов не предусматривает использования в них блоков, свай или столбов. Весь фундамент состоит из единой цельной плиты с армированным каркасом.

Как вы сами понимаете, обычная монолитная железобетонная плита создается по довольно простой технологии. Достаточно просто оценить ГОСТ и СНИП, а также собрать нагрузки со здания. ГОСТ необходимо применять определенный. Лучше узнать конкретный номер.

В данном случае подойдет ГОСТ 52086-2003. Впрочем, даже ГОСТ более старого образца тоже подойдет. СНИП же необходимо использовать по номеру 52-01-2003. Это СНИП с названием «Бетонные и железобетонные конструкции», в котором указаны все правила по их обустройству, армированию, заливке, толщине защитного слоя и т.д.

Всю информацию, что дает вам актуальный СНИП и ГОСТ нужно учитывать в обязательном порядке. Причем узнать там можно практически все, что требуется для работы. Даже необходимую толщину листа опалубки и распорок.

Поработать над непосредственным исполнением плиты вам придется порядочно. А все потому, что объемы работы по созданию монолитных фундаментных плит считаются самыми внушительными, особенно если брать в сравнении столбчатые, свайные или даже ленточные основания.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Сама плита будет иметь толщину от 15 до 50 сантиметров. Ее габариты не могут быть меньше габаритов дома. А средний дом, если обратиться к статистике, имеет размеры от 10×6 метров. При этом все пространство плиты нужно армировать, и очень серьезно.

Схема устройства монолитной фундаментной плиты

Под сам фундамент еще устраивается гравийная и песчаная подготовка толщиной минимум в 50 см. Из этого следует, что под возведение плитного фундамента необходимо вырыть котлован довольно внушительных размеров, а затем еще и наполовину засыпать его галькой.

Совершенно очевидно, что возводя ленточные или свайные фундаменты, времени и ресурсов вам придется потратить намного меньше.

Читайте также: преимущества и особенности обустройства фундаментов мелкого заложения.

В чем же преимущество оснований такого типа? Все очень просто. Плотная монолитная плита дает строению чрезвычайную устойчивость.

Во-первых, она стабилизирует дом и устраняет возможность его просадки. Появление трещин или других подобных проблем тоже практически исключено. В Европе даже небоскребы часто возводят на фундаментной подушке из цельной плиты.

Во-вторых, и это самый важный момент, такой фундамент подходит для абсолютно всех типов грунтов. Даже самых сыпучих и хлипких. В наихудших условиях дом просто просядет в одном месте или углубится по всему периметру. Но конструкции останутся целыми и будут оказывать сопротивление до последнего.

Это возможно благодаря тому, как оборудовано устройство плиты. За счет ее огромной площади и равномерности распределения нагрузки, плита способна хорошо держаться на любой поверхности, так как давление от дома размазывается по большой площади. Применяются здесь элементарные законы физики.

Аналогичные свойства могут наблюдать любители горнолыжного спорта. Если человек своей ногой встанет на глубокий снег, то тут же провалится.

Но стоя на лыжах, он сможет выполнять куда более серьезные манипуляции без страха провалиться. А все потому, что нагрузка от его веса распределена по всей площади лыж, которые в 5-8 раз больше площади человеческой стопы.

к оглавлению ↑

Виды и отличия цельных фундаментов

Существует два вида цельных фундаментов. Но для начала учтем их разновидности в плане технологии постройки. По этому параметру их делят на:

  • Монолитные;
  • Сборные.

Монолитные фундаменты предпочтительнее, так как имеют повышенную прочность. В них не используются отдельные блоки или элементы, а вся плита заливается за сутки. Что, стоит заметить, налагает определенные неудобства.

Так, если блоки и плиты сборного типа можно устанавливать понемногу и в течение длительного времени, то монолитные фундаменты своими руками заливают за один присест. Разделять этот процесс нельзя, так как такие действия чреваты появлением трещин в местах встречи растворов разной давности.

Сборные цельные фундаменты собирают из блоков или плит. Чаще всего используется их комбинация. Например, грани основания формируют блоки, а ее тело собирается из готовых железобетонных плит. Бывает и по-другому. Когда блоки вообще не применяются, а вместо них на гранях заливают обвязывающий армированный пояс.

Поверх плит также часто заливают стабилизирующий каркас толщиной минимум в 5 сантиметров. Однако сборные цельные фундаменты слабее монолитных, и это нужно учитывать.

Устройство цельных фундаментов в виде плит тоже имеет свои особенности. По типу конструкции их делят на:

  • Стандартные плитные;
  • С нижним стабилизирующим поясом из блоков.

В первом случае мы имеем дело с простейшим фундаментом, чье устройство представляет собой обычную плиту, что установлена на гравийную подготовку.

Нижняя арматурная сетка монолитной плиты, на самодельных деревянных подставках

Второй вариант уже больше напоминает ленточный тип фундамента, но только частично. В нем из блоков и цельного монолита выливают своеобразную ограждающую конструкцию. Здесь блоки играют роль стабилизатора и подушки фундамента.

Если посмотреть на нее со стороны или в разрезе, то форма будет напоминать перевернутую чашу или емкость, в которой обвязывающие блоки являются гранями, а плита поддоном.

Такая конструкция популярна в Европе, за счет увеличения стабильности здания и придания ему повышенной прочности. Но и времени на создание плит такого типа придется потратить больше.

к оглавлению ↑

Технология обустройства

Как мы уже упоминали выше, строить плитный фундамент сложнее, чем создавать ленточный из сборных блоков или монолита. Сложнее он в плане трудоемкости, необходимости заливать всю конструкцию сразу, а также необходимости тратить много времени на рытье крупного котлована.

Причем если плитный фундамент использует дополнительные блоки или грани под непосредственно плитой, то объем работы только увеличится.

Не стоит забывать и про стоимость используемых материалов. Именно в плитных основаниях используется больше всего бетона и особенно арматуры.

Впрочем, после его постройки вы забудете обо всех проблемах и неудобствах. Ведь на такие фундаменты можно опирать что угодно: колонны, стены, балки и т.д.

При постройке настоятельно рекомендуется использовать актуальный СНИП и заглядывать в ГОСТ. Это поможет вам избежать большинства элементарных ошибок. Особенно полезно так действовать тем, кто решил создавать фундамент своими руками.

Непосредственно технология создания цельных плитных оснований выглядит следующим образом.

Выравнивание бетонного раствора при заливке опалубки монолитной плиты

Этапы работы:

  1. Выбираем место под фундамент, рассчитываем его параметры, тип армирования и т.д.
  2. Выполняем геологический разрез почвы, определяем точные габариты конструкции.
  3. Раскапываем котлован.
  4. Вынимаем основную часть глины и грунта, заменяем ее гравийной подушкой и песчаной подстилкой.
  5. При необходимости и в согласовании с проектом стелим на подушку геотекстиль или слой гидроизоляции.
  6. Формируем опалубку из досок и балок для опалубки.
  7. Собираем и монтируем арматурный каркас.
  8. Заливаем конструкцию бетоном.
  9. Ждем неделю, пока бетон не схватится, и по нему можно будет ходить. Еще примерно 20 дней рекомендуется ждать до начала возведения несущих конструкций.

Если используется фундамент с нижней обвязкой. То для его возведения могут брать сборные бетонные блоки или заливать монолит. В таком случае сначала будут делать каркас пояса, и копать под них котлован. Затем зальют все бетоном, а после этого уже займутся созданием самой плиты.

Арматурный каркас плиты создается по стандартной схеме. Снизу располагаем арматуру диаметром от 15 мм. Укладываем ее крест-накрест с шагом в 15-20 см. Чем больше шаг, тем слабее будет плита.

Верхняя сетка, в отличие от технологии формирования плит перекрытий, делается цельной и по своей схеме практически полностью повторяет схему нижней. Только здесь шаг может быть чуть больше, а диаметр рабочих стержней будет равняться 8-14 мм.

Верхнюю сетку монтируют на специальные удерживающие хомуты и подставки. Нижняя стоит на фиксаторах для арматурных каркасов. Под нижней сеткой должно быть не меньше чем 3-5 см защитного слоя бетона. Это предотвратит возможные случаи появления коррозии металлов.

к оглавлению ↑

Создание монолитной фундаментной плиты (видео)



Железобетонная монолитная плита фундамента: виды и процесс установки

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Что собой представляет?

Железобетонные плиты фундаментов представляют собой литую конструкцию из цементно-песчаной смеси, которая залита в одной плоскости. Такие фундаменты занимают всю площадь под возводимым сооружением. На первый взгляд кажется, что укладывать такое количество раствора не экономно, однако прочность получившейся конструкции оправдывает расходные материалы. Как и другим строительным элементам, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Вернуться к оглавлению

Преимущества

Преимущества монолитного железобетонного фундамента:

  • возможность установки на любых грунтах за счет имеющейся плавающей платформы, которая исключает возможные передвижения грунта, не нанося при этом ущерб сооружениям;
  • при работе с монолитной плитой имеется возможность установки теплого пола, что позволяет сэкономить на дополнительном отоплении помещения;
  • обладает высокой стойкостью к большим нагрузкам и может выдержать различные массы транспортных средств;
  • конструкции, построенные на монолитной железобетонной плите, не поддаются воздействию высоколежащим грунтовым водам;
  • при работе с монолитными фундаментами из железобетона не возникает трудностей, а значит, монтаж можно провести собственноручно;
  • не требует дополнительных работ с полом, а разу предоставляет возможность переходить к отделочным работам;
  • экономия средств за счет долголетия конструкции, которая не требует постоянного ремонта;
  • отсутствует необходимость в рытье глубоких траншей, за счет возможности плиты равномерно распределять нагрузки на грунт;
  • монолитным плитам присуща прочность и надежность;
  • выступает барьером от проникновения насекомых или грызунов в помещение через пол.
Вернуться к оглавлению

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

  • Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
  • Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.
Вернуться к оглавлению

Виды

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

  • дорог;
  • плит перекрытий;
  • фундаментов.

Плиты также бывают плоские и ребристые.

Вернуться к оглавлению

Плоская

Плита плоская — популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы. Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Вернуться к оглавлению

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Вернуться к оглавлению

Процесс установки

Этапы строительства железобетонной плиты.

Устанавливая монолитное основание, используют следующие инструменты и материалы:

  • вибратор для уплотнения бетонного раствора;
  • ведра;
  • миксер для приготовления раствора или бетономешалка;
  • лопата;
  • строительный уровень;
  • веревка;
  • колышки;
  • деревянные доски для возведения опалубки;
  • армирующая сетка;
  • песок;
  • цемент;
  • щебень;
  • вода.

Процесс установки включает в себя следующие этапы:

  • выбор места под устройство фундамента;
  • расчет параметров участка и выбор типа армирования;
  • проводят геологический разрез почвы;
  • вычисляют габариты будущей конструкции;
  • проводят рытье котлована;
  • укладывают песчаную и гравийную подушку;
  • при необходимости укладывают слой гидроизоляции;
  • устанавливают опалубку;
  • укрепляют конструкцию армирующей сеткой;
  • выполняют бетонирование;
  • оставляют залитый раствор до полного его высыхания на 28 дней.
Вернуться к оглавлению

Подготовка

Монтаж железобетонной монолитной плиты начинается с подготовки основания. Для этого нужно избавиться от растений, сняв при этом верхний слой почвы с корнями растительности. Далее убирают мусор и другие лишние элементы, мешающие рабочему процессу.

После очистки строительного участка проводят разметку под будущую конструкцию и роют траншею. Вырытый котлован следует разровнять измерительными приборами и разравнивающими материалами, в качестве которых выступают песок и гравий. После выравнивая углубления песчано-гравийной подушкой, подготавливают материалы для монтажа опалубки, укладки армирующей сетки и заливки раствора.

Вернуться к оглавлению

Расчистка территории

Работы по установке плитного фундамента начинаются с расчистки территории. Для этого убирается верхний пласт грунта, который содержит растительность и корни. Снять такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой постройки, толщина монолитной основы может быть от 15 сантиметров до 40. Рабочий участок следует очистить от мусора и лишних инструментов и материалов. Инвентарь следует сложить в одном месте неподалеку от строительного участка таким образом, чтобы он не мешал дальнейшим работам и в то же время был под рукой.

Вернуться к оглавлению

Разметка

После подготовки участка приступают к его разметке. Разметку осуществляют забитыми колышками, которые соединяют между собой веревкой. При разметке участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяют как вручную, так и с применением нивелира.

Вернуться к оглавлению

Создание площадки

Подготовка участка к заливке фундамента.

После того как строительный участок очищен и размечен, приступают к созданию площадки путем рытья котлована. Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна. Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

Вернуться к оглавлению

Устройство опалубки

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами. Периодически проверяют горизонтальность конструкции с помощью строительного уровня.

Вернуться к оглавлению

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора. При необходимости прокладывают слой теплоизоляции с помощью пенополистирола.

Вернуться к оглавлению

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках. Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

Вернуться к оглавлению

Армирование

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса. Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки.

Вернуться к оглавлению

Заливка

Бетонирование основы должно осуществляться беспрерывно. Бетон используют марки не ниже 250. Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно изготовить собственноручно, однако на это потребуется больше времени и усилий. После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

Вернуться к оглавлению

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции.

Несмотря на высокую стоимость сооружения, сложности при его возведении не возникают.

Монолитный фундамент (плита) — плюсы и минусы

Монолитный фундамент плитного типа — один из наиболее надежных фундаментов, пригодный для строительства малоэтажных зданий любой конфигурации. Плита, за счет большой опорной площади, способна выдерживать тяжелые здания на низкоплотных грунтах.

Монолитная плита

В данной статье представлена технология строительства монолитной железобетонной плиты своими руками. Мы рассмотрим плюсы и минусы данного фундамента, особенности его расчета, и приведем схемы армирования основания.

Читайте также: какой состав бетона лучше подойдет для строительства фундамента?

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Читайте также: какой фундамент лучше закладывать под строительство дома из керамзитобетонных блоков?

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² — экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Читайте также: чем полезна опалубка для садовой дорожки ее виды, принципы установки?

к оглавлению ↑

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

  • устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
  • правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
  • плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
  • отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
  • монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле.  Однако если вы ищите, какой фундамент лучше  и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Читайте также: что такое монолитная опалубка и для чего она применяется в строительстве?

к оглавлению ↑

Конструктивные особенности фундаментной плиты

Устройство плитного фундамента выполняется поверх уплотняющей подсыпки толщиной 20-40 см, состоящей из двух слоев песка и гравия. Толщина каждого слоя одинакова, первым идет песок, поверх него щебенка. Подсыпка укладывается на предварительно выровненный грунт, между слоями размещается прослойка геотекстиля, которая препятствует заиливанию щебня.

Толщина железобетонной плиты варьируется в пределах 30-50 см (устройство монолита больших размеров финансового не выгодно, дешевле будет обустроить фундамент на ЖБ сваях). Технология предусматривает обязательное армирование фундамента своими руками.

Читайте также: как построить фундамент каркасного дома своими руками?

Схема плитного фундамента

Армирование фундаментной плиты выполняется двухконтурным каркасом с применением стержней диаметром 12-16 мм. Выбор арматуры зависит от способа сборки каркаса — если он фиксируется сваркой, применяются стержни с маркировкой С (свариваемые — пример А3с), при фиксации вязальной проволокой с помощью крючка используется стандартная горячекатаная арматура класса А3 или А2.

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Читайте также: способы и технологические особенности вибропогружения свай.

к оглавлению ↑

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

Приводим пример расчета плиты под возведение своими руками двухэтажного кирпичного дома (10×10 м, площадь — 10000 см2) весом в 225 тонн, строящегося на пластичном суглинке с несущей способностью в 3 кг/см2.

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

  1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
  2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
  3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м2): 60/2,7 = 27,7 м3.
  4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м2: 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Читайте таже: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Плитный фундамент своими руками (видео)

к оглавлению ↑

Строительство плитного фундамента

Технология монтажа плитного фундамента своими руками реализуется по следующему алгоритму:

  1. Разметка — на площадку переносятся проектные контуры плиты посредством щитов обноски, между которыми натягивается строительный шнур.
  2. Разработка котлована под плиту с помощью экскаватора или вручную (глубина рытья котлована под фундамент аналогична толщине уплотняющей подсыпки под фундамент) и выравнивание дна выемки.
  3. Формирование уплотняющей подушки. Первый слой — песок, толщиной 10-15 см, который проливается водой и уплотняется ручной трамбовкой либо виброплитой так, чтобы не его поверхности не оставалось следов от обуви. Далее поверх песка укладывается слой геотекстиля, который будет препятствовать смешиванию песка и щебня в процессе эксплуатации фундамента, и формируется слой щебня для фундмента.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

  1. Поверх щебня заливается подбетонка — слой бетона М100 жидкой консистенции толщиной до 5 см, который заполняет полости щебеночной подсыпки и после отвердевания формирует ровную поверхность под заливку плиты.
  2. Подбетонка устилается гидроизоляцией — площадь настила на 30-40 см больше площади плиты, чтобы в дальнейшем можно было завернуть гидроизоляцию на торцы фундамента. Швы между рулонным гидроизоляционным материалом нужно соединить, пропаяв их горелкой либо паяльной лампой.
  3. На гидроизоляционный слой укладывается пирог теплоизоляции (лучше использовать ЭППС).
  4. По контурам плиты формируется сборная опалубка из строганных досок. Сделанная своими руками опалубка для фундамента требует тщательного укрепления боковыми распорками и стяжками, поскольку конструкцию может деформировать под давлением бетона.
  5. На дне подготовки формируется арматурный каркас, состоящих из двух сеток из арматуры диаметром 12-16 мм (размер ячеек — 25*25 см). Верхний и нижний пояс каркаса соединяются вертикальными перемычками. Каркас должен быть утоплен в толщу плиты на 5 см с каждой стороны.
  6. Выполняется бетонирование плиты. Технология не допускает промежуточного отвердевания слоев и требует одномоментной заливки — вам потребуется заказать партию товарного бетона в нужном объеме.
  7. После бетонирования плита уплотняется строительными вибраторами либо посредством штыковки арматурой и выравнивается.

Читайте также: как и чем укрепить фундамент, требующий ремонта?

Монтаж плитного фундамента

Набор прочности фундамента происходит за 20-25 дней. После отвердевания конструкции боковые участки гидроизоляции приклеиваются к торцам плиты.

Читайте также: устройство мелкощитовой опалубки и ее отличие от крупнощитовой.

к оглавлению ↑

Отзывы о плитном фундаменте

Д. Савельев, 35 лет, Москва:

Долго выбирал, какой фундамент лучше использовать под дом из пеноблока 9×9 м. — сборный ленточный из ФБС блоков либо монолитную плиту. Ленточный — дешевле, однако строить планировал «на века» и остановился на монолите. Возводил фундамент своими руками, технология хоть и трудоемкая, но не сложная. На мой взгляд, под малоэтажные здания это лучший вариант фундамента.

Л. Парфенов, 49 лет, Питер:

Изучив плюсы и минусы монолитного фундамента по отзывам профессиональных строителей принял решение поднимать на нем двухэтажный каркасник. Заливал своими руками плиту толщиной 25 см, монтаж занял почти неделю, что для такой капитальной конструкции пустяки. Дом стоит уже третий года без каких-либо неприятностей. Рекомендую.

Монолитная железобетонная плита Stock Photo

Похожие изображения

Леса под монолитную железобетонную плиту перекрытия жилого дома

Строительство жилого многоэтажного дома из монолитного железобетона. Строители заливают плиту перекрытия

Плита железобетонная в форме прямоугольника на бетонных опорах.Вид на опалубку снизу.

Виды потолков ребристых домов. Крупный план на монолитно-сборные перекрытия из железобетонных балок ферменной

Процесс строительства и ремонта нового современного цементобетонного каменно-панельного монолитного каркасно-блочного дома

Заливка бетона при промышленном бетонировании полов здания

Опалубка для отливки монолитных бетонных конструкций

Опалубка строительная для отливки монолитных бетонных конструкций и лесов

Монолитная бетонная конструкция в котловане при строительстве нового подземного пешеходного перехода

Монолитный бетонный каркас здания

Бетонная опалубка на строительной площадке.

австралийского строительство жилой подбетонка горбыля включение полистирол вафельного PoD дизайн

Металлическая арматура уложенная в песок. Подготовка к заливке бетона. Фокус выделения. Малая глубина резкости. Тонированный

телескопическая реечная опалубка монолитных перекрытий при строительстве многоэтажного дома.

.

Сток фото железобетонной плиты. Изображение материала

Похожие изображения

Кавказские рабочие заливают бетонную плиту перекрытия

Старая железобетонная плита, выветрившаяся

Крюк из железобетонной плиты выстрелил в макро

Плита железобетонная строительная

Старая битая железобетонная плита в зеленом саду

Корродированная подъемная проушина в железобетонной плите

Леса под монолитную железобетонную плиту перекрытия жилого дома

Железобетонная плита

Арматурные стержни, торчащие из железобетонной плиты.

Falsework Опоры системы настила для устройства подвесной железобетонной плиты

Автокран-подъемник, демонтаж большой железобетонной плиты,

Дорожные работы, перекрытие перекрытия железобетонной плитой с предупредительной росписью с диагональными красными и белыми полосами

Шланг для полива зеленого на железобетонной плите

Плита железобетонная монолитная

.

Skydome — Геопласт

СИСТЕМА ОСВЕЩЕНИЯ ВАФЕЛЬНЫХ ПЛИТ

SKYDOME — это модульная опалубочная система из пластика ABS , используемая для сборки двухсторонних ребристых перекрытий на месте. Этот продукт позволяет создать двунаправленную плиту на основе кессона, то есть построить монолитную отливку ортогональных ребер с верхней плитой соответствующей толщины.

Система была разработана для уменьшения веса традиционных цельнобетонных плит .Куполообразные формы создают матрицу пустот, окруженных ортогональными ребрами, таким образом создавая двустороннюю конфигурацию, очень подходящую для плит большого пролета .

Система SKYDOME включает в себя ряд куполов из АБС-пластика различной глубины (H 250, 300, 350 и 400 мм), установленных на специальных блокируемых опорах, которые делают сборку быстрой и простой.

Принадлежности

Куб

Куб позволяет соединить лучи, чтобы завершить сеть.H имеет такой же размер балки, чтобы соответствовать системе.
C120 — C160 — C200

Балка

Позволяет создать сеть мест для купола. Ширина балки определяется на этапе проектирования.
Т120 — Т160 — Т200

Часто задаваемые вопросы

СКОЛЬКО РАЗ МОЖНО ИСПОЛЬЗОВАТЬ МАТЕРИАЛ?

АБС-пластик чрезвычайно прочен, поэтому всю опалубку GEOPLAST можно повторно использовать более 100 раз.

КОГДА МОЖНО РАЗБИРАТЬ СИСТЕМУ?

Систему

SKYDOME можно демонтировать даже через 4-5 дней.Однако необходимо выполнить подпорку плиты до полного затвердевания бетона. В любом случае правильное время демонтажа должно быть согласовано с планом в соответствии с типом бетона, используемого на месте.

Опалубка для перекрытий для строительства двухосных вафельных плит в жилых и коммерческих зданиях. Система была разработана для уменьшения веса традиционных цельнобетонных плит.

Куполообразные формы создают матрицу пустот, окруженную ортогональной ребристой структурой перекрытий, создавая двустороннюю конфигурацию, очень подходящую для крупнопролетных плит .

Собственный вес бетонной плиты , сформированной с помощью SKYDOME, до 30% ниже, чем у полной бетонной плиты.

Это преимущество, так как оно снижает колебания здания во время землетрясения.

Продукт также является преимуществом с точки зрения снижения шума и улучшения акустики в здании.

Опалубка SKYDOME для армированных вафельных и ребристых плит отлично подходит и также важна в определенных условиях, таких как школы или общественные здания.

Его основные преимущества:

СЕЙСМИЧЕСКАЯ УСТОЙЧИВОСТЬ : плита уменьшает массу конструкции, улучшая сейсмические характеристики

ЛЕГКОСТЬ : элементы очень легкие, легко устанавливаются и перемещаются

ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ : АБС-пластик не прилипает к бетону, поэтому демонтаж чрезвычайно прост, что позволяет очень быстро использовать опалубку для следующего цикла

АРХИТЕКТУРА : вафельная плита приятна для глаз и может быть оставлена ​​открытой, создавая эстетически приятную среду

АКУСТИКА : форма куполов уменьшает звуковые волны, улучшая акустику конструкции

.

Отправить ответ

avatar
  Подписаться
Уведомление о
