Плитно-ростверковый монолитный фундамент — CemGid.ru

Плитный фундамент, усиленный ростверком, по праву относится к самым надежным и универсальным, при таком исполнении основание воспринимает значительные весовые нагрузки и практически не зависит от типа грунта. Единственным, но существенным ограничением этой технологии является затратность. Выбор конкретного вида ростверка, толщина плиты, потребность в утеплителе и другие нюансы также обосновываются расчетами, при малейшем сомнении в своих силах проектирование и строительство доверяют специалистам.

Оглавление:

Сфера использования
Разновидности
Правила строительства

Описание конструкции, варианты применения

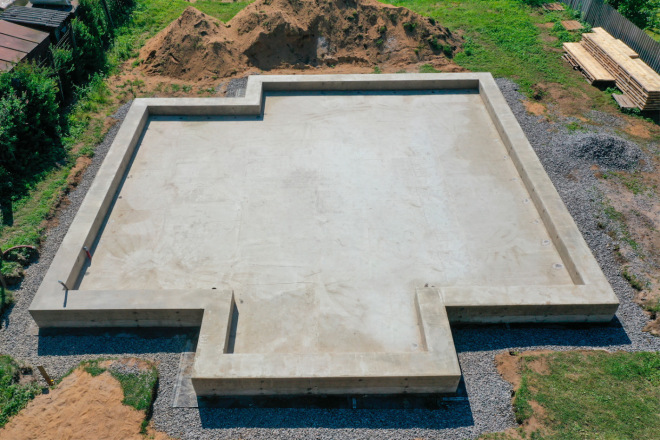

Монолитное основание с ростверком также известно застройщикам под термином перевернутая чаша, к его отличительным особенностям относят заливку армированной бетонной прослойки под всей площадью дома с одновременным заложением вертикальных ребер жесткости по периметру и под будущими капитальными внутренними стенами.

Такое исполнение обеспечивает плите максимальную несущую способность, поднимает ее на любую нужную высоту, тем самым увеличивая независимость от однородности или степени увлажненности грунта. Эффект усиливается при заполнении пространства под монолитом дренажными материалами или утеплителем.

В отличие от классического свайного ростверк в таких фундаментах выполняет прежде всего функции цоколя и ребер жесткости, а не обвязочные, исключение представляют лишь комбинированные разновидности. Его наличие позволяет снизить толщину монолитной плиты с рекомендуемых нормами 50 см до 20-25 см, что в целом положительно сказывается на итоговой величине затрат.

В классическом исполнении бетонирование ростверка и площадки проводят одновременно, с жестким соединением арматурного каркаса. Исключения делаются редко (для деревянных домов допускается его сооружение из бруса, для небольших хозяйственных построек – из блоков или металла), по сути этот элемент является опорой дома.

Такой тип выбирают прежде всего при планировании возведения больших домов со стенами из тяжелых материалов (в частном строительстве – трехэтажных коттеджей из камня и кирпича) и сомнении в несущих способностях почвы. При заложении целесообразен отказ от подвала, но нет необходимости в организации полов по грунту. Технология также уместна при высоком риске горизонтального или вертикального смещения отдельных пластов земли, сезонном подтапливании или сильном напоре грунтовых вод в весеннее время.

Конструктивные различия проявляются в степени заглубления в землю и месте расположения вертикальных ребер жесткости. В зависимости от первого фактора выделяют:

Фундаменты без заглубления, с поднятием монолита выше нулевой отметки или укладкой непосредственно на грунт. К преимуществам такого варианта относят сокращение времени работ, но он возможен не на всех типах почвы.
Монолитную плиту мелкого заложения, являющуюся самой распространенной и востребованной и требующей подготовки котлована глубиной не менее 50 см.
Основания, заглубленные ниже линии промерзания.

Последний тип является самым затратным и выбирается при совпадении ряда условий: наличии в проекте подвала, отсутствии устойчивых слоев на глубине до 1,7 м и потребности в основе с высокими несущими способностями. В этом случае ростверк опирают на залитый по грунту и при необходимости защищенный утеплителем монолит и выводят до верхнего уровня цоколя, его ширина совпадает или превышает толщину несущих стен. В сравнении с обычной заглубленной лентой этот вариант считается более надежным, при его реализации подвальное помещение хорошо защищено от подтапливания.

Термин плита или чаша с ростверком чаше используется по отношению к первым двум видам. В зависимости от конструктивного расположения и функций вертикальных ребер выделяют две группы:

Основания с ростверком вниз. При таком исполнении плита всегда выполняет функции пола первого этажа и в проекте нет подвала. К плюсам относят равномерное распределение весовых нагрузок и отсутствие необходимости в дополнительном перекрытии, к минусам – сложности при скрытии коммуникаций и проведении этапа бетонирования, опалубку для таких ребер жесткости чаще всего делают несъемной.
Плиты с верхним ростверком, дающие возможность обустройства подполья и поднятия стен цоколя на любую нужную высоту. При таком исполнении полностью проявляются преимущества монолита, степень заглубления ограничена лишь бюджетом. Дополнительное пространство между плитой и перекрытием первого этажа используется с разными целями: от скрытия коммуникаций и элементов системы обогрева до размещения утеплителя.

Выбор второго варианта упрощает процесс размещения труб лишь частично, конструкция в любом случае должна быть монолитной. На практике это означает, что расположение отверстий для водопроводных или канализационных труб продумывается еще на стадии составления проекта, сверление плиты или стен цоколя относят к грубым нарушениям технологии. Для увеличения ремонтопригодности все коммуникации рекомендуют заводить через боковые грани, при невозможности такого монтажа трубы стоит защитить соответствующими каналами или кожухами.

Нюансы строительства

Этапы возведения монолитного фундамента с ростверком в целом стандартные: исходя из данных расчетов закупаются стройматериалы или заказывается бетон, проводятся разметка и земляные работы, подготавливается подложка, сооружение армируется и заливается раствором. Среди отличительных и обязательных к выполнению условий выделяют:

1. Заложение плиты толщиной не менее 20-25 см с двумя рядами продольного армирования как минимум. Конструкция усиливается объемной сеткой при шаге ячеек не более 20 см и привязкой каркаса ростверка. Общее сечение арматуры при этом превышает 0,3 % от площади плиты в размере, для цоколя этот минимум составляет 0,1 %.

Защитный слой бетона поддерживается на уровне 3 см снизу и 4 сверху, отклонение в большую сторону допустимо (в пределах 7 см), в меньшую – нет.

2. Обеспечение свободного доступа к опалубке плитного фундамента со всех сторон, тщательную подготовку стенок и дня котлована. Для продления срока службы и увеличения комфортности рекомендуют защитить плотным и влагостойким утеплителем (слоем Пеноплекса или его аналогами толщиной от 10 см), гидроизоляцию подошвы и стенок проводят в любом случае. Лучшие результаты при этом достигаются при комбинировании рулонных и обмазочных изделий.

3. Заложение подушки под плитой из слоя песка и щебня общей толщиной от 20 до 40 см. Каждые 10 см такой прослойки тщательно уплотняются с помощью виброоборудования или вручную, грунт и сыпучий материал разделяют геотекстилем. Потребность в укладке дренажных труб по периметру основания зависит от УГВ и определяется путем анализа почвы на участке. В схему пирога они включены с условием обязательного уклона, объединения в единый контур и наличием смотровых труб на всех углах здания. В расширении котлована при этом нет необходимости, дренажные элементы размещают непосредственно под подошвой плиты или ростверка.

4. Выполнение этапа бетонирования без перерывов с тщательной выгонкой пустот воздуха. Наружная сторона опалубки фундамента закладывается заранее, внутренняя – сразу же после схватывания плиты. При размещении ростверка снизу бетонирование всей конструкции выполняют за 1 день.

5. Обеспечение стандартного влажностного ухода. Монолитное перекрытие из плиты и ростверка набирает окончательную прочность через месяц после заливки, в течение первой недели бетон сбрызгивают водой и накрывают пленкой. Работы при этом ведутся исключительно в теплое время года.

6. Защиту бетонных поверхностей основания гидроизолирующими составами перед возведением стен.

Заложение влагостойкого утеплителя, дренажных труб и увеличение толщины подушки относят к необязательным, но рекомендуемым мерам, конечной целью которых является достижение максимального срока службы.

Снизить трудоемкость работ помогает спецтехника и вибрационное оборудование, используемое при подготовке котлована, трамбовки подушки и уплотнении бетона. С учетом большого объема заливаемой конструкции раствор стоит заказывать на заводе, избежать ошибок помогает подробный план действий.

Поделиться новостью в соцсетях

Монолитный фундамент с ростверком под ключ в Санкт-Петербурге — цена в Спб и Области

Монолитный фундамент с ростверком в Санкт-Петербурге

ОТ РУССКИХ МАСТЕРОВ С ГАРАНТИЕЙ НА РАБОТУ

1) Бесплатное составление сметы
2) Мастера с опытом от 3-х лет
3) Гарантия на работу до 5 лет
4) Выполнение работ «под ключ»

Заявка на бесплатный расчет и консультацию мастера

Главная » Монолитный фундамент с ростверком под ключ в Санкт-Петербурге — цена в Спб и Области | Мастер-Фундамент

Среди всех типов сплошных опорных плит монолитный фундамент с ростверком обладает наиболее высокой прочностью. Первыми строительство подобных конструкций внедрили в Санкт-Петербурге отечественные инженеры, поэтому во многих источниках такие проекты называют Русскими.

Что такое монолит с ростверком

Монолитным фундаментом принято называть сплошную железобетонную плиту, залитую под всем домом. Ростверк представляет собой бетонную ленту, на которой возводятся несущие стены здания.

Монолитный фундамент с растверком – это цельная плита с надстройкой в виде железобетонной ленты.

В идеале все должно заливаться одновременно и на выходе получается цельная неразъемная конструкция, способная выдержать большие нагрузки.

Преимущества конструкции

Хотя цена основы с ростверком несколько выше, чем у стандартных сплошных плит, в регионах с проблемными почвами обустройство подобных моделей под ключ заказывают в 70 % случаев. Такая популярность объясняется уникальными достоинствами конструкции.

Монтаж монолитной плиты занимает сравнительно мало времени.
Если строители придерживались технологии и расчеты были выполнены без ошибок, то такой фундамент выдержит любые, в том числе кирпичные и блочные дома с толстыми стенами.
Монолитной плите усиленной ростверком не страшны подвижки почвы. Вне зависимости от веса здания такой фундамент может закладываться на плывунах, болотистых почвах и пучинистых грунтах.
При установке большинства моделей не используется тяжелая спецтехника, что отчасти снижает стоимость проекта.
Ростверк направленный вверх позволяет приподнять дом существенно выше грунта.

Этапы обустройства

В таких проектах основной является расчетная часть. Специалист должен проанализировать почву на площадке и совместив эти данные с весом будущего дома дать рекомендации по толщине плиты и габаритам ростверка.

На следующем этапе выполняется разметка и обустраивается мелкий котлован.
После выравнивания и трамбовки котлован застилается геотекстилем.
Дальше идет песчано-гравийная подушка, в некоторых моделях дополнительно монтируется бетонная подготовка.
Сверху в несколько слоев укладывается гидроизоляция.
Поверх гидроизоляции настилается слой экструдированного пенополистирола (ЭППС).
Внутренняя часть опалубки под ростверок также обкладывается ЭППС.
По всей конструкции закладывается арматурная клетка.
Фундамент заполняется бетоном.

Виды конструкций

Плитные фундаменты с ростверками делятся на 2 вида.

Плита с ростверком вверх. Распространенный вариант, хорош тем, что в таком здании появляется цокольный этаж под технические нужды.
Плита с ростверком вниз. Здесь лента исполняет роль дополнительного армирования и увеличивает прочность конструкции.

У монолитных фундаментов с ростверком практически нет технических противопоказаний по монтажу, они подходят для любых зданий, но качественно провести все работы под ключ и гарантировать долговечность сооружения может только организация, специализирующаяся на этом типе основы.
