Монолитная плита на ленточном фундаменте

Оглавление: [скрыть]

• Конструкция ленточного типа
• Устройство монолитной конструкции
• Состав работ
• Армирование
• Достоинства и недостатки

Фундамент дома — это основная несущая конструкция строения.

Проводя работы по строительству, необходимо соблюдать все технические требования и рекомендации, ведь от этого будет зависеть долговечность вашего строения. Сооружение ленточного основания обычно проводят на первом или цокольном этаже, располагая монолитную плиту. Конструкция такого основания позволяет усилить его прочность путем равномерного распределения нагрузок. Монолит в таком варианте строения выполняет роль пола первого этажа. Для того чтобы расположить монолитную плиту под фундамент, возводят ленточное основание с сечением 300х350х400 мм. Указанное сечение рекомендуется принимать для всех несущих стен. Поверх монолитных плит строится первый этаж.

Устройство ленточного с монолитной плитой значительно усиливает прочность основания возводимого строения.

Конструкция ленточного типа

Ленточный представляет собой железобетонную полосу по периметру будущего строения. Лента закладывается под все наружные стены с одинаковым сечением по всему периметру.

Ленточный можно возводить из бетонных блоков или путем монолитного бетонирования.

Ленточное основание может быть:

• монолитным;
• сборным.

Монолитный ленточный выполняется на строительной площадке путем заливки бетона в построенную опалубку.

Сборный ленточный представляет собой строение из готовых железобетонных блоков. Блоки изготавливают на специализированных заводах. Существенные недостатки сборной конструкции — это транспортировка, разгрузка и размещение. Нужно использовать специальную технику и подъемный кран.

Ленточный классифицируют по величине нагрузки:

• заглубленный;
• мелкозаглубленный.

Заглубленный и мелкозаглубленный ленточный фундамент выполняют в виде горизонтальной жб рамы по всему периметру строения. Такое расположение бетонного основания позволяет обеспечить устойчивость дома на пучинистых и слабопучинистых грунтах. Применяя такой вид, максимально придерживаются соотношения прочности и экономичности.

Монтаж бетонных блоков осуществляется при помощи специально техники.

Для легких по конструкции домов, которые строят из дерева, пенобетона, небольших кирпичей либо каркасные, применяют мелкозаглубленный. Используют такой вид на слабопучинистом грунте. Мелкозаглубленный закладывается в глубину примерно на 50-70 см.

Тяжелые здания с громоздкими перекрытиями строят на заглубленном. Применяется такой вид на пучинистых грунтах, а также если в доме планируется устроить цокольный этаж, например, для гаража. Заглубляется фундамент на 20-30 см ниже промерзания грунта. Выбирая такую конструкцию, следует принимать во внимание, что расход материалов на его возведение будет больше.

Расчет проводится архитектором, который разрабатывает весь проект в целом. Самостоятельно такой расчет сделать очень сложно, поэтому лучше довериться профессионалам.

К основным расчетам относят:

• определение размеров в плане;
• расчет средней осадки;
• расчет крена;
• расчет на продавливание;
• расчет по деформированной схеме.

Вернуться к оглавлению

Устройство монолитной конструкции

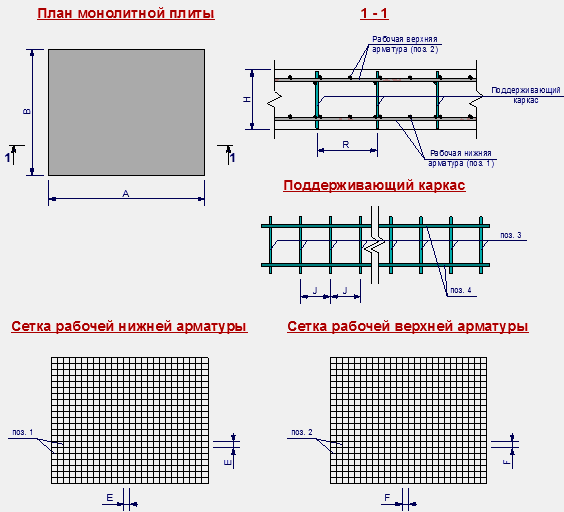

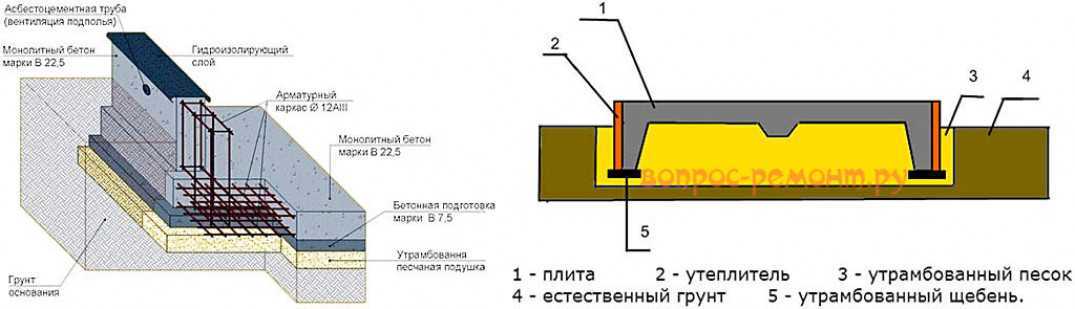

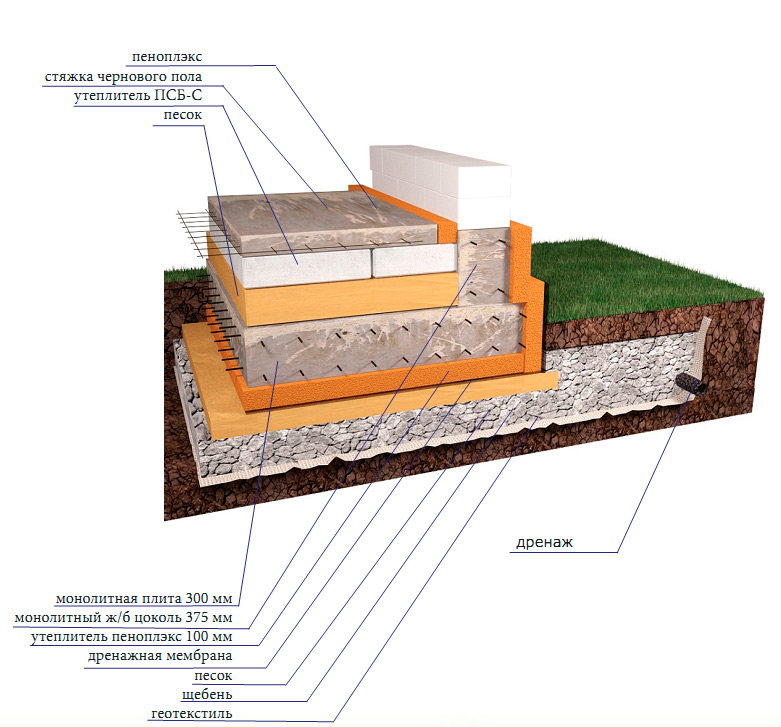

Схема устройства .

Плиту под фундамент относят к монолитным основаниям, она закладывается по всей площади строения. Монолитность получается путем заливки раствора бетона в подготовленную опалубку. Основное свойство заключается в снижении давления постройки на грунт. Это обеспечивает устойчивость.

Для того чтобы соорудить конструкцию, учитывают условия защиты от локальных деформаций, движения грунта при смене температур. Ваше строение будет располагаться на «плавающей» плите.

Основным требованием является соблюдение ее толщины, структуры, гидроизоляции и дополнительного утепления.

Гидроизоляция предназначена для защиты основания от влаги. Рекомендуется защищать конструкцию со всех сторон. В нижней части при помощи рулонного материала во время возведения опалубки. Чаще всего применяется битумно-полимерные строительные материалы, которые раскатывают по подушке из песка. При раскатке рулона оставляют запасы для гидроизоляции с торцовых сторон. Боковые стороны защищают оставленными запасами, а также с помощью обмазочных материалов. Поверх наносят защитный напыляемый или обмазочный материал.

Вернуться к оглавлению

Состав работ

Бетонирование следует выполнять бетонной смесью марки М300.

Перечень работ, проводимых в ходе возведения заключается в следующей последовательности. В первую очередь проводят геодезические работы. Определяются оси будущего строения. После их проведения приступают к земельным работам. Для того чтобы соорудить монолитную плиту под фундамент, снимают растительный слой грунта на глубину 300 мм. Вывоз грунта не проводится.

На дно подготовленного котлована настилают геотекстиль, чтобы грунт не смешивался с песком. Для основания ленты подготавливают песчано-щебневую подушку толщиной 200 мм. Основание проливают водой и уплотняют. По проекту закладывают трубы водопроводной системы и канализации. Монтируют опалубку, используя деревянные щиты.

Под монолит подготавливают песчанно-щебневую подушку толщиной примерно 300-400 мм. Монтируют двухрядный каркас. Рекомендуется применять арматуру диаметром 12 мм. Перед заливкой контролируется уровень . Заливка осуществляется с использованием бетона марки М300. Для увеличения прочности и исключения образования пустот в монолите используют глубинные вибраторы. По окончании застывания конструкции убирают опалубку.

Применение ленточного чаще всего необходимо для придания более надежной опоры сооружения. Отличительной особенностью возведения такого фундамента является выкапывание котлована. Расход материала на возведение больше в сравнении с ленточным видом.

Вернуться к оглавлению

Армирование

Основание постройки воспринимает различные характеры нагрузок. Для того чтобы нагрузки не разрушали бетонное основание, важным этапом в строительстве является армирование конструкции. Армированная жб конструкция может выдерживает гораздо большие механические усилия. Технология армирования заключаются в следующей последовательности работ.

Для устройства армирующего каркаса используют арматуру сечением 12 мм.

1. Подготавливают армирующие прутья диаметром 12-16 мм. Больший диаметр принимается при больших нагрузках. Чаще всего для армирования используют арматуру диаметром 12 мм.
2. Из прутьев изготавливают две сетки, которые между собой соединяются перемычками. Длина перемычек зависит от толщины. Шаг сетки из арматуры выбирается примерно 300-400 мм. Выбор зависит от проектного решения: чем тяжелее железобетонная конструкция, тем меньше шаг сетки.
3. Для соединения прутьев между собой и присоединения перемычек используют сварочный аппарат или вязальный станок. Вязальный станок соединяет прутья сетки при помощи стальной проволоки.
4. Каркас армирования не должен опираться на грунт, для этого его укладывают поверх подставок. Можно использовать кирпичи, пеноблоки и так далее. Расстояние до грунта должно составлять не менее 50 мм.
5. В процессе армирования конструкции можно использовать прутья арматуры диаметром 8 мм. Используются такая арматура в перемычках между сетками. Железобетонная конструкция от этого не потеряет своих характеристик.
6. Прежде чем армировать и бетонировать, проверьте сеть коммуникаций.
7. Армирование можно считать законченным, если собраны, размещены сетки и при этом закреплены для исключения смещения. Только после этого можно проводить бетонирование.

Вернуться к оглавлению

Достоинства и недостатки

Выбрав форму и разметив площадку под будущее строение, необходимо знать о достоинствах и недостатках такого основания.

К достоинствам относятся:

• высокая прочность;
• использование на различных почвах;
• высокий срок службы;
• применение для любого вида строений;
• монолитная конструкция одновременно является черновым полом.

Недостатки:

• более сложный расчет;
• большой расход материалов;
• высокая трудоемкость;
• большой объем проведения земельных работ при подготовке котлована;
• дороговизна.

Достоинства и недостатки формы указывают на то, что качество и надежность являются определяющими факторами, несмотря на большие затраты. Чем надежнее фундамент, тем долговечнее строение.

Плитный фундамент для дома из газобетона

В последние годы монолитные железобетонные плиты стали особенно популярны, прежде всего, благодаря одной своей разновидности – утеплённой шведской плите. Плитные фундаменты действительно имеют целый ряд достоинств. Впрочем, недостатков они также не лишены. Сегодня мы расскажем о самых востребованных типах таких фундаментов, об их плюсах, минусах и специфике их устройства.

Плита – сплошное монолитное железобетонное основание под всем зданием. В малоэтажном домостроении наиболее востребованы плиты незаглублённые («плавающие») либо мелкого заложения. Именно их мы и будем рассматривать.

Фото: “Дневник Домостроителя”

Начнём с плюсов и минусов этого типа фундаментов.

Плюсы

• Монолитная плита имеет большую площадь опирания на грунтовое основание, что позволяет ей нести серьёзные нагрузки, в том числе неравномерные (например, стены в сочетании с колоннами). При необходимости легко усилить бетонный фундамент с помощью дополнительного армирования.
• Плита работает как единое целое поэтому осадка фундамента, как правило, равномерная.
• Плита позволяет легко вносить изменения в проект строящегося дома, так как фундамент не “привязан” к расположению несущих конструкций: можно убрать или добавить несущую стену в любом месте, при этом переделывать фундамент не нужно.
• Плита – отличный вариант для участка с проблемными грунтами: слабонесущими, пучинистыми, с высоким уровнем грунтовых вод. Хотя для грунтов с очень слабой несущей способностью (например, торфяников) плита не подходит: есть риск её неравномерной осадки и деформации.
• Плита позволяет сэкономить на стяжке пола первого этажа, если поверхность фундамента идеально выровнена и отшлифована. И тогда при отделке можно обойтись наливным полом, что уменьшает не только затраты на отделку, но и количество влажных работ.
• В плиту можно встроить систему водяного тёплого пола.
• Плиту сравнительно просто сооружать, ошибки маловероятны. Впрочем, это плюс, скорее, для строителей, чем для заказчика.

Фото: “Техдом”

Минусы

• Монолитная плита – очень дорогая в силу большого расхода бетона и арматуры, необходимости применять бетононасос или миксер для заливки бетона. Под плиту обычно не нужно выкапывать значительное количество грунта, но объём земляных работ всё равно больше в сравнении с некоторыми другими типами фундамента. Как правило, монолитная плита дороже, чем мелкозаглублённый ленточный фундамент с полами по грунту, который на многих объектах вполне может заменить плиту.
• Необходимы особые конструктивные решения, если плиту укладывают на пучинистый грунт.
• Монолитная плита подходит для ровных участков, с минимальными уклонами и простым рельефом. Технически на участке с небольшим уклоном тоже можно выполнить плиту – в ступенчатом варианте. Но это обернётся перепадом высот на первом этаже здания. Также практикуют выравнивание места под застройку за счёт насыпного грунта (обычно крупнозернистого песка, гравия, щебня). Но есть риск частичной осадки подсыпки, что может привести к деформации фундамента.
• Плитный фундамент, как правило, предполагает низкий цоколь, а это не лучшее решение для регионов со снежными зимами. С другой стороны, низкий цоколь позволяет создать безбарьерную среду, удобную для обитателей дома.
• Основные инженерные коммуникации проводят через конструктив фундамента ещё до заливки бетона. Поэтому нужно на этапе сооружения нулевого цикла иметь детальный дизайн-проект дома и точные параметры точек ввода трубопроводов. Если рабочие промахнулись или домовладельцы в процессе строительства решили слегка изменить расположение сантехнического оборудования, то внести коррективы после заливки бетона уже не получится. Увы, труба, выведенная прямо в будущую несущую стену – не такая уж и редкость в отечественном домостроении. Кроме того, ремонт коммуникаций, находящихся внутри бетонной плиты, крайне затруднён.
• Вместе с фундаментом обязательно нужно устраивать утеплённую отмостку. При этом не стоит оставлять плитный фундамент без отмостки на зиму. Если вы решили сначала возвести фундамент, а через какое-то продолжительное время строить дом, то отмостку нужно сооружать вместе с плитой в тот же год.

Виды плитных фундаментов

• Плоская плита, с одинаковой толщиной по всей площади.
• Плита, дополненная рёбрами жёсткости.

Ребристая плита совмещает в себе плитный и ленточный фундаменты. Прямоугольные или трапециевидные выступы (рёбра) – это по сути железобетонные ленты, которые устраивают под всеми несущими стенами, то есть по периметру здания и под внутренними стенами, которые будут нести нагрузку. А под остальным домом находится плита, объединённая с рёбрами в единый монолит. Рёбра бывают направленными вниз или вверх.

Ребристая плита. Фото: “Техдом”

Ребристая плита позволяет реализовать более высокий цоколь, а также уменьшить толщину основной горизонтальной части фундамента, сокращая расходы на бетон и арматуру. Кроме того, плита с рёбрами, обращёнными вниз, лучше, чем плоская, сопротивляется воздействиям, которые возникают при морозном пучении грунта или неравномерной осадке здания, что особенно актуально в случае ослабленных грунтов.

Конструкция плиты

Высоту (толщину) плиты и её конструктивное решение выбирают на основании расчёта, где учитывают тип грунта, нагрузки – собственные (стены, перекрытия, крыша) и эксплуатационные (снеговых и пр. ), а также другие факторы. Обычно высота плоской плиты – 200-300 мм, для одного-двухэтажного газобетонного дома стандартно – 250 мм.

Работы по бетонированию плиты. Фото: “Дневник Домостроителя”.

В «ребристом» варианте плита, как правило, имеет высоту 100 мм, а рёбра – 200-300 мм (при стандартной ширине 450 мм: ширина ребра считается исходя из сопротивления грунта). Но в разновидности плиты «рёбрами вверх» они могут быть и более высокими, если стоит задача сделать более высокий цоколь. Кроме того, увеличенные рёбра предусматривают для зданий с неравномерной нагрузкой на фундамент.

Основная часть плиты – бетон. Как правило, применяют бетон марок М300 (класс B22,5) или М350 (класс B25). Бетон обладает хорошей прочностью на сжатие, но недостаточной прочностью на изгиб и растяжение. Поэтому плиту обязательно армируют, чтобы повысить её прочность. Все параметры армирования определяются проектом. Но обычно в плоской плите предусматривают два горизонтальных ряда арматуры из стальных стержней класса A-III диаметром 10-16 мм, из которых формируют сетки с ячейками 200 х 200 мм.

Армирование плиты. Фото: “Техдом”

В случае ребристой плиты каркас рёбер создают из 4-6 продольных стержней диаметром 10-12 мм. Между собой стержни связывают поперечными хомутами из арматуры диаметром 6-8 мм. Каркас рёбер соединяют с арматурным каркасом самой плиты, который представляет собой, как правило, металлическую сетку в виде готовых карт с ячейками 150 х 150 мм, выполненных из стержней диаметром 6-10 мм.

Обратите внимание: арматура должна обязательно находиться в толще бетона, чтобы металл был защищён от коррозии. Защитный слой — не менее 40 мм для арматуры нижней сетки и 20 мм — для арматуры верхней сетки. Чтобы обеспечить это, нижнюю сетку устанавливают на специальные пластиковые фиксаторы.

Технология возведения

В каждом конкретном случае устройство плиты имеет свои особенности. Но в общих чертах технология выглядит так. Сначала по проектным отметкам вырывают котлован. Если предполагается дренаж по периметру дома, то затем выполняют его. Далее формируют основание для плиты. Чаще всего это хорошо утрамбованная подушка проектной толщины из крупнозернистого песка, щебня или гравия (нередко – послойно из щебня/гравия и песка). Подушку делают поверх разделительного слоя, например, из геотекстиля. При этом прокладывают трубы канализации и вводный электрический кабель, предусматривая соответствующие закладные для них в конструкции будущей плиты.

Создание основания для плиты с прокладкой труб канализации и устройством системы дренажа. Фото: “Дневник Домостроителя”.

После чего сооружают опалубку по периметру фундамента – из деревянных досок или фанеры. Чаще всего поверх подушки делают бетонную подготовку («подбетонку») из бетона низкой марки (В7,5-В10), толщиной 40-100 мм. Подбетонка нужна для выравнивания поверхности (чтобы можно было правильно выставить арматурный каркас) и механической защиты вышележащих слоёв плиты. Далее монтируют гидроизоляцию из того или иного материала, обычно битумного рулонного наплавляемого или обмазочного. Для упрощения и удешевления работ вместо подбетонки и гидроизоляции нередко устанавливают профилированную мембрану из высокоплотного полиэтилена.

Если предполагается теплоизолировать плиту, то на этом этапе монтируют слой утепления, обычно из пенополистирола. В утеплённых плитных фундаментах современного образца (УШП) слой утепления располагают подо всем конструктивном бетонной плиты. И тогда роль опалубки также выполняют плиты теплоизоляции (более подробно вопрос утепления мы рассмотрим чуть позже).

Теплоизоляция плиты. Фото: “Дневник Домостроителя”

Далее прокладывают водопроводные трубы, а затем выполняют армирование плиты. После чего заливают бетон с помощью бетононасоса или миксера, обязательно уплотняя его выбратором и выравнивая специальной затирочной машиной – «вертолётом».

Плита на пучинистом грунте

Пучинистый грунт (глина, суглинки и пр.) – проблема многих загородных участков, особенно в средней полосе России. Если такой грунт насыщен водой, то зимой при замерзании его пучит: он увеличивается в объёме, что может вызвать деформацию плиты фундамента. Чтобы этого не произошло, при строительстве дома предпринимают ряд мер:

1. Частично выбирают пучинистый грунт, заменяя его непучинистым основанием – тщательно утрамбованной подушкой из крупнозернистого песка, щебня или гравия толщиной 100-300 мм. В результате пучинистый грунт оказывается на большей глубине и оказывает меньшее воздействие на фундамент.
2. Не позволяют пучинистому грунту насыщаться водой. За это отвечает система дренажа, которую сооружают по периметру здания на глубине, превышающей глубину залегания подошвы плиты фундамента. Впрочем, без дренажа не обойтись только тогда, когда уровень грунтовых вод (УГВ) настолько высокий, что вода может попасть в тот слой грунта, на который непосредственно опирается плита. Когда УГВ находится ниже её подошвы, то системой дренажа можно пренебречь. Но если есть риск сезонного подтопления фундамента талой водой, то дренаж необходим.
3. Уменьшают вероятность промерзания грунта под плитой. Для этого утепляют саму плиту и отмостку по периметру здания. В качестве утеплителя применяют, как правило, пенополистирол – экструдированный (ЭППС) или обычный (ППС). Первый дороже, но предпочтительнее, поскольку отличается почти нулевым водопоглощением и более высоким сроком службы. Добавим, что утепление фундамента – вклад в энергоэффективность здания, направленный в конечном итоге на экономию средств на отопление. Благодаря теплоизоляции отсутствуют мостики холода в конструкции плиты и промерзание нижних углов фундамента.

Существуют различные схемы утепления плиты. Чаще всего практикуют следующие варианты. В случае плоской плиты теплоизоляцию укладывают непрерывным слоем подо всей подошвой фундамента (обычно толщиной 100 мм) и по его торцевым частям (100 мм). В случае ребристой плиты – по контуру рёбер (100 мм) и под самой плитой (200 мм при высоте ребра 200 мм и высоте плиты 100 мм). Прочность на сжатие теплоизоляционных плит – расчётная величина. Обычно под подошву плоской фундаментной плиты и под рёбра ребристой укладывают утеплитель с высокой прочностью на сжатие – 400-500 кПа при 10% линейной деформации. Между рёбрами можно монтировать менее прочные плиты утеплителя – 200-250 кПа при 10% линейной деформации. Они позволяют удешевлять фундамент.

Работы по теплоизоляции плиты. Фото: “Baubild”

Утепление отмостки – плитами толщиной 50 мм. При этом утепление отмостки формирует единый контур с утеплением фундамента.

Утеплённая шведская плита (УШП)

Самый популярный сегодня вариант ребристой утеплённой плиты – УШП, утеплённая шведская плита. Мы уже рассказывали подробно про этот фундамент. Здесь же отметим основные достоинства УШП и её проблемные моменты.

Схема устройства УШП. Фото: URSA

УШП обладает всеми плюсами плитного и утеплённого фундамента. Более того, УШП – это плита, в которую на этапе её сооружения встроены все инженерные коммуникации. То есть ещё и система отопления в виде водяного тёплого пола, у которого есть ряд преимуществ над радиаторным отоплением:

• Тёплый пол экономичнее, поскольку в него подаётся теплоноситель с меньшей температурой.
• Тёплый пол обеспечивает равномерный прогрев помещения, создавая комфортную среду для домочадцев.
• Тёплый пол позволяет отказаться от радиаторов в интерьере, что положительно сказывается на дизайне дома, а также позволяет легко реализовать отопление в помещении с панорамным остеклением «в пол».

В УШП система водяного тёплого пола встроена в плиту фундамента. Фото: “Baubild”

Основные недостатки УШП:

• Высокая стоимость, которая, впрочем, оправдана тем, что на этапе сооружения плиты заказчик получает не только полностью готовый энергоэффективный фундамент, но и перекрытие первого этажа, систему отопления и выровненную стяжку, готовую к укладке чистового напольного покрытия.
• Ремонт коммуникаций, находящихся в монолитной плите, проблематичен, а зачастую невозможен, поскольку он должен затрагивать несущие конструкции: непосредственного доступа к коммуникациям нет. Например, разрыв труб тёплого пола устранить без масштабной переделки не получится. Фактически придётся устраивать новый тёплый пол.

Теплоизоляция плиты: проблемы и решения

Ещё один неоднозначный момент – сама технология утепления как «шведской», так и любой другой плиты. Полимерные теплоизоляционные материалы обладают высокой прочностью на сжатие, но гарантировать, что они не деформируются под серьёзной нагрузкой спустя несколько десятилетий, вряд ли возможно. Среди специалистов встречается мнение, что проведённые к настоящему времени испытания на долговечность теплоизоляционных плит для фундаментов недостаточно убедительны. Самые большие вопросы вызывает срок службы утеплителя под рёбрами ребристой плиты, где нагрузка сконцентрирована на небольшой площади.

Сооружение УШП. Фото: “Baubild”

В любом случае, каким бы надёжным и долговечным ни был теплоизоляционный материал, он прослужит намного меньше, чем, например, полноценная подушка из щебня или гравия. Добавим, что американские схемы утепления ребристой плиты, как правило, не предполагают монтаж теплоизоляции под подошвой плитной части фундамента.

Типичная схема устройства плиты в США: теплоизоляции под подошвой плиты нет.

Поэтому можно выбрать другую схему утепления: монтировать плиты теплоизоляции поверх плиты фундамента. Затем при необходимости устанавливать тёплый пол и заливать стяжку. При этом эксплуатационная нагрузка на утеплитель будет составлять не тонны, а сотни килограмм, и плитам теплоизоляции будет намного проще выдерживать её, что повысит срок их службы.

К тому же стяжка распределяет нагрузку на утеплитель, в то время как рёбра монолитной плиты передают её на утеплитель маленьким пятном контакта. А если вспомнить, что под плоской частью ребристой плиты укладывают менее прочную теплоизоляцию, то нередко плита как таковая почти не передаёт нагрузку на грунтовое основание: «работают» только рёбра. Из-за такой неравномерности фундамент УШП оказывается менее жёстким, чем сплошная плоская плита.

Важный нюанс. Утеплять плиту (снизу или сверху) и отмостку нужно за один сезон. Если проигнорировать утепление отмостки, то весной грунт по периметру плиты оттаивает (нагревается теплом от солнца), а под ней ещё нет. В результате углы плиты под своей тяжестью могут «провисать», из-за чего возможно появление трещин в этих местах фундамента.

Утеплённая шведская плита 2.0 (Supergrund)

Опыт эксплуатации классической УШП показал, что у неё есть конструктивные моменты, которые хотелось бы улучшить. Шведские конструкторы сделали это, что привело к появлению модернизированной версии такого фундамента – «УШП 2.0» или по-шведски «Supergrund».

Проблемы традиционной УШП:

• Её энергоэффективность не оптимальна из-за того, что приходится обогревать тёплым полом массивные рёбра жёсткости, которые находятся в зоне холода. То есть фактически тратить деньги на обогрев «улицы».
• На стыке плиты и рёбер возникают нагрузки на излом при пучении грунта, которых хотелось бы избежать.
• Очень низкая ремонтопригодность системы тёплого пола, интегрированного непосредственно в фундамент.
• Ограничения по возможной высоте цоколя.

В чём отличия УШП 2. 0 от классической «шведской плиты»? В версии 2.0 рёбра отделены от плиты теплоизоляционной прослойкой толщиной 50 мм. Да и сама плита – это фактически стяжка толщиной 100 мм, в которой находится водяной тёплый пол. По сути УШП 2.0 – это мелкозаглубленный ленточный фундамент с полами по грунту, только в более энергоэффективной модификации. Ещё одно небольшое отличие: в «супергрунде» слой теплоизоляции вдоль наружной стены ленты играет роль только опалубки. После заливки бетона теплоизоляцию демонтируют.

Схема устройства “Супергрунда”.

«Супергрунд» лишён многих недостатков классической УШП и добавляет себе преимущества ленточных фундаментов.

Среди плюсов УШП 2.0:

• Меньше теплопотери: стяжка с тёплым полом отделена от рёбер, и потому отопление не расходуется на них.
• Стяжка и рёбра жёстко не соединены, поэтому узел их стыка не испытывает повышенную нагрузку на изгиб.
• Рёбра в УШП 2.0 имеют более высокую несущую способность, чем в классической УШП, хотя для сравнительно лёгкого дома из газобетона это, как правило, неактуально.
• Ремонтопригодность тёплого пола: стяжку, не связанную с несущими рёбрами, можно демонтировать. Да, это будет очень дорого, но это в принципе возможно.
• Ограничений по высоте рёбер (ленты) нет, можно делать высокий цоколь (от 300 мм и выше), а также сооружать такой фундамент на участках с небольшими перепадами по высоте.
• При необходимости бетонный цоколь можно не отделывать, в то время как цоколь, закрытый утеплителем в классической УШП, обязательно нужно отделывать.
• Возможность разбить работу на этапы: сначала сделать ленту (рёбра), установить коробку и крышу, а затем в защищённом от осадков помещении монтировать тёплый пол и стяжку
• Вариантов устройства стяжки больше, чем бетонной плиты. Например, можно сделать популярную сегодня полусухую стяжку.

Вместе с тем и «супергрунд» не лишён недостатков:

• Утеплитель по-прежнему находится под плитой (стяжкой) и – что самое спорное – под несущими рёбрами. А значит, локальная нагрузка на теплоизоляцию очень высокая, что не добавляет долговечности такой конструкции фундамента.
• УШП 2.0, пусть незначительно, но всё же дороже обычной УШП. Чем выше и толще рёбра, тем выше стоимость фундамента в сравнении с классической УШП.

Утеплённый финский фундамент (УФФ)

Другая альтернатива традиционной УШП – утеплённый финский фундамент (УФФ), всё более популярный в нашей стране. УФФ очень похож на «супергрунд». Это также не совсем плита, а, скорее, разновидность мелкозаглубленного ленточного фундамента с полами по грунту, только очень энергоэффективного.

Схема устройства УФФ. Фото: “Технониколь”.

Главное отличие от «супергрунда» – в конструкции ленты. В УФФ предусматривают железобетонную подошву, которая несёт и распределяет нагрузку, а поверх подошвы – собственно ленту в виде керамзитобетонных блоков (не менее трёх рядов).

Ленту изнутри теплоизолируют, как и грунтовое основание под домом, получая в результате утеплённое «корыто», внутри которого прокладывают инженерные системы, включая тёплый пол, а затем заливают стяжку толщиной не менее 100 мм. Отмостку также обязательно теплоизолируют.

«Финский» фундамент обладает всеми плюсами «супергрунда» и даже имеет небольшое преимущество над ним:

• У керамзитобетонных блоков теплопроводность ниже, чем у бетона. Соответственно, «финская» лента несколько более энергоэффективна, чем «шведская».

Недостатки УФФ те же, что и у УШП 2.0. К тому же есть и свои нюансы:

• Сооружение УФФ предполагает больше этапов, чем УШП 2.0.
• УФФ обходится дороже «супергрунда», прежде всего, из-за применения керамзитобетона.
• Приобрести керамзитобетонные блоки с необходимыми параметрами по плотности, прочности, геометрии – задача не из простых.

В конце хотим отметить, что, несмотря не все проблемные моменты, плитный фундамент – одно из лучших решений для дома из газобетона.

Полную информацию о строительстве дома из газобетона можно получить на бесплатных вебинарах YTONG

BSI-118: Решения для бетона | Building Science Corporation

Фундаменты из бетонных плит на грунте должно быть легко изолировать… но оказалось, что это не так просто. Мы были здесь более полувека назад (BSI-059: Slab Happy, апрель 2012 г.) и снова пару лет назад (BSI-096: Hot and Wet But Dry, июнь 2016 г.). По-видимому, пришло время снова рассмотреть, что работает, а что нет.

Самым простым для изоляции фундаментом из плиты на грунте является стволовая стена….кроме….когда это непросто…. Некоторые инженеры-строители ненавидят стволовые стены… по уважительной причине. Другие инженеры-строители ненавидят стволовые стены… не по уважительной причине…

Во-первых, по уважительным причинам, когда у нас плохие почвенные условия, стены ствола трудно заставить работать. В итоге вы получите монолитную плиту/балку, которая также может подвергаться пост-натяжению. Они «медведи» для изоляции… но это можно сделать… Обратите внимание, что это изменение моего мнения пару лет назад, когда я почти сказал, что это невозможно сделать на практике. Я до сих пор думаю, что это боль в задней части. О том, как их делать, мы поговорим позже.

Во-вторых, по неуважительным причинам, когда у нас хорошие почвенные условия, легко заставить стены ствола работать… структурно. Но некоторые люди отказываются в это верить и заставляют людей конструктивно соединять стволовые стены с плитами. В этом нет необходимости… и это приводит к серьезным тепловым мостам, если вы не изолируете их снаружи. И подождите, пока мы поговорим о термитах и ​​грызунах и внешней изоляции. Подробнее об этом позже. Можем ли мы конструктивно соединить стены ствола с плитами и не получить основных тепловых мостов без внешней изоляции? Да. И мы отправимся туда… но сначала о легком.

Самый простой способ сделать это — изолировать внутреннюю часть стены ствола и термически отделить бетонную плиту от стены ствола. При таком подходе стенка ствола конструктивно отделена от плиты. Стенка ствола поддерживается опорой, опирающейся на почву. Бетонная плита опирается на почву… она опирается на почву. Удивительно, и стена ствола, и бетонная плита поддерживаются одним и тем же…почвой. Они не должны быть связаны друг с другом… кроме случаев, когда это необходимо. ^[1]

Стеновые фундаменты с внутренней изоляцией обычно изолируются двумя типами изоляции – жесткой изоляцией из плит – пенопластом, таким как экструдированный полистирол (XPS) или пенополистирол (EPS), и полужесткой изоляцией из плит, такой как минеральная вата/ каменная вата или стекловолокно. Минеральная вата/каменная вата или стекловолокно должны иметь достаточную плотность, чтобы поддерживать плиту – обычно более 10 фунтов/фут ³ .

Вся изоляция должна быть установлена ​​поверх гранулированного капиллярного разрыва. Вся изоляция является капиллярно-активной, даже из экструдированного полистирола (XPS). ^[2]   Этот капиллярный разрыв выполняет вторую функцию. Он обеспечивает контроль проникновения радона и других почвенных газов, когда он пассивно выбрасывается через кровлю в атмосферу с помощью выпуска радона или почвенных газов. Когда становится лучше, этот капиллярный разрыв также действует как «дренажная подушка», по которой грунтовые воды могут отводиться через стену фундамента наружу. Вы получаете три к одному ….

Также вам необходимо герметизировать верхнюю часть плиты – поперек разрыва жесткой изоляционной связи – с верхней частью стенки стержня, используя полосу сетчатой ​​мембраны из нержавеющей стали. Это – и я использую следующее слово с акцентом – абсолютно необходимо для обеспечения «барьера от термитов» и «барьера от насекомых», а также для обеспечения непрерывности слоя контроля воздуха между стеной по периметру и самой плитой, которая действует как слой контроля воздуха. основание. ^[3]

Экструдированный полистирол (XPS) или расширенный полистирол (EPS)

Рисунок 1 и Рисунок 2 Показывают жесткие пластические пластики — FOAM Plastic пенополистирол (EPS) и полужесткая изоляция из плит, таких как минеральная вата/каменная вата или стекловолокно соответственно. Оба требуют полиэтиленовой пароизоляции в прямом контакте с бетоном. Даже не думайте размещать слой песка между пароизоляцией из полиэтилена и бетоном (см. BSI-003: Проблемы с бетонным полом, май 2008 г.).

Как в Рис. 1  , так и в Рис. 2 изоляционные слои проходят горизонтально внутрь – обычно 4 фута с термическим сопротивлением R-10. Этот уровень тепловых характеристик превышает требования строительных норм и правил для плит Международного кодекса энергосбережения (IECC) для климатических зон 3 и 4… но я рекомендую его. ^[4]

0009

Рис. 2. Стена ствола с горизонтальной изоляцией Полужесткая плитная изоляция (минеральная вата/каменная вата или стекловолокно) Обратите внимание на требования по гидроизоляции стены ствола при использовании этих типов плитной изоляции.

На рис. 3 показана как вертикальная, так и горизонтальная теплоизоляция. Этот подход рекомендуется для климатических зон 5 и выше по Международному кодексу энергосбережения (IECC). Фундамент по периметру стены ствола можно утеплить изнутри экструдированным пенополистиролом (XPS) ( Фотография 1 ) или пенополистирол (EPS). Обратите внимание на глубину «посадочного места» в верхней части стенки ствола, чтобы учесть толщину жесткой изоляции, которую еще предстоит установить, и толщину плиты, которую еще предстоит отлить.

Рисунок 3: Стенка ствола с горизонтальной и вертикальной изоляционной экструдированной полистиролом (XPS) или расширенным полистиролом (EPS)

Фотография 1 — Фонд Стэм -стенки Изолирован на интернате. полистирол (XPS). Обратите внимание на глубину «посадочного места» в верхней части стенки ствола, чтобы приспособить толщину жесткой изоляции, которую еще предстоит установить, и толщину плиты, которую еще предстоит отлить.

Горизонтальная изоляция должна быть покрыта пароизоляцией из полиэтилена ( Фото 2 ). Обратите внимание на вертикальную жесткую изоляционную полосу в «посадочном месте» стены ствола, создающую термический разрыв между еще не отлитой плитой и опорой для каркаса внешней стены по периметру. Камни в верхней части полиэтиленового листа используются для предотвращения сдувания листового полиэтилена до того, как будет отлита плита.

Фото 2 —  Установлена ​​горизонтальная жесткая изоляция, покрытая пароизоляцией из полиэтилена. Обратите внимание на вертикальную жесткую изоляционную полосу в «посадочном месте» стены ствола, создающую термический разрыв между еще не отлитой плитой и опорой для каркаса внешней стены по периметру. Камни в верхней части полиэтиленового листа используются для предотвращения сдувания листового полиэтилена до того, как будет отлита плита.

Затем отливается бетонная плита ( Фотография 3 ). Обратите внимание, что полоса защитной мембраны еще не установлена. Полоска защитной мембраны должна перекрывать верхнюю часть плиты и верхнюю часть стенки ствола. Защитная полоска мембраны действует как капиллярный разрыв, обеспечивая контроль влажности и действует как барьер от термитов и насекомых.

Фотография 3- Залита бетонная плита. Защитная мембранная полоса еще не установлена. Полоска защитной мембраны должна перекрывать верхнюю часть плиты и верхнюю часть стенки ствола. Защитная полоска мембраны действует как капиллярный разрыв, обеспечивая контроль влажности и действует как барьер от термитов и насекомых.

На рис. 4 показана полужесткая плитная изоляция, такая как минеральная вата/каменная вата или стекловолокно, установленная как горизонтально, так и вертикально. Ключ к рисунку 4 заключается в том, что должен быть дренаж по внутреннему периметру и зернистый капиллярный разрыв вдоль вертикальной части, а также горизонтальной части слоя минеральной ваты/каменной ваты или стекловолокна. Это необходимо для того, чтобы слой минеральной ваты/каменной ваты или стекловолокна не стал насыщенным. Этот изоляционный слой может периодически намокать, пока он способен сохнуть. Гранулированный слой и дренаж по периметру позволяют это сделать.

Рис. 4:   Стена ствола с горизонтальной и вертикальной изоляцией – Фундамент Стена ствола – Изоляция из полужестких плит (минеральная вата/каменная вата или стекловолокно) – Обратите внимание на требования к гидроизоляции и дренажу внутреннего периметра подплиты для стены ствола при использовании этих видов плитной изоляции.

Что делать, если я хочу (или должен) конструктивно соединить стенку ствола с плитой? И не сделать это с тепловым мостом и не сделать это с внешней изоляцией края плиты периметра? Используйте непроводящие арматурные стержни – арматурные стержни из стекловолокна. круто ( Фотография 4 ). Рисунок 5  и  Рисунок 6  показывают, как их можно использовать. При подходе Рисунок 6  жесткая изоляционная полоса устанавливается с проникающей арматурой в опалубку до укладки бетона. Внутренняя опалубка имеет отверстия, проходящие через опалубку, в которой размещается арматурный стержень. Арматура удерживает жесткую изоляцию на месте во время укладки бетона.

Фотография 4 –  Армирующие стержни из стекловолокна – Непроводящие арматурные стержни – потрясающе. Обратите внимание на широкую улыбку строительного инженера….

Рисунок 5: Стекловолоконное армату

Если у вас плохие грунтовые условия, вы получите монолитную плиту/балку, которая также может быть подвергнута последующему натяжению. С помощью этих сборок изоляция может быть установлена ​​на внешней стороне края плиты/балки уклона, простирающейся вертикально до нижней части балки уклона, или может быть установлена ​​на верхней части плиты.

На рис. 7 показана монолитная плита/балка с изоляцией по внешней кромке плиты. В узлах с изоляцией внешних краев перекрытий/балок важно защищать в процессе строительства и в течение срока полезной службы здания защитной плитой или панелью. Панель может быть металлической, цементной плитой или сотовым ПВХ. Если используется цементная плита, она не должна быть армирована древесными волокнами, или, если она содержит древесные волокна, она должна быть покрыта акриловой латексной краской со всех шести сторон, чтобы защитить ее от повреждения водой. Эта защитная плата также должна иметь дело с тварями, такими как грызуны. Не стоит недооценивать животный мир. Я особенно ненавижу мышей.

Рисунок 7:   Монолитная плита/балка с наружной изоляцией кромки плиты

Кроме того, поверх внешней краевой изоляции плиты необходимо установить гидроизоляционный элемент из нержавеющей стали, перекрывающий зазор между верхней частью плиты. и щит защиты периметра. Эта жесткая обшивка действует как капиллярный барьер, обеспечивающий контроль влажности, и действует как барьер от термитов, насекомых и грызунов. Эта планка должна быть полностью приклеена к верхней части края плиты фундамента в мастике.

Рекомендуется использовать отливы из нержавеющей стали из-за более низкой теплопроводности нержавеющей стали по сравнению с углеродистой сталью, а также из-за их значительной устойчивости к коррозии.

Наружная изоляция краев плиты/балки должна быть выполнена из нечувствительной к влаге изоляции из жестких плит, такой как экструдированный полистирол (XPS), или из полужесткой плиты, такой как минеральная вата/каменная вата или стекловолокно.

В некоторых юрисдикциях может быть необходимо предусмотреть съемную полосу изоляции и защитную плиту для осмотра на наличие термитов ( Рисунок 8 ). Съемная полоса жесткой изоляции приклеивается/приклеивается к полосе защитной плиты и имеет толщину, чем изоляция нижнего края плиты. Съемная полоса защитной панели навешивается на нижнюю защитную панель и привинчивается к нижней защитной панели

полоса жесткой изоляции приклеивается/приклеивается к полосе защитной плиты и имеет толщину, чем изоляция нижнего края плиты. Съемная полоса защитной панели навешивается на нижнюю защитную панель и привинчивается к нижней защитной панели

Рисунок 9 ,  Рисунок 10 ,  Рисунок 11  и  Рисунок 12  показывают монолитные плиты/балки с изоляцией верхней поверхности плиты. Показаны как жесткие (экструдированный полистирол (XPS), пенополистирол (EPS) или изоцианурат), так и полужесткие плитные утеплители (минеральная вата/каменная вата или стекловолокно).

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания.

Рис. 9:   Монолитная плита/профилированная балка с изоляцией плиты верхней поверхности

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Жесткая изоляция, такая как экструдированный полистирол (XPS), пенополистирол (EPS) или изоцианурат.

Рисунок 10:   Монолитная плита/профилированная балка с изоляцией плиты верхней поверхности и кирпичной облицовкой

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Жесткая изоляция, такая как экструдированный полистирол (XPS), пенополистирол (EPS) или изоцианурат.

Рисунок 11:   Монолитная плита/балка с изоляцией верхней поверхности плиты

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Изоляция из полужестких плит, таких как минеральная вата/каменная вата или стекловолокно.

Рисунок 12:   Монолитная плита/профилированная балка с изоляцией плиты верхней поверхности и кирпичной облицовкой

Обратите внимание на несущую плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Изоляция из полужестких плит, таких как минеральная вата/каменная вата или стекловолокно.

На рис. 13  показана термически разрушенная краевая изоляция плиты с облицовкой из кирпича. Для поддержки кирпичной облицовки используется отдельная балка из бетона. Обратите внимание на отлив из нержавеющей стали, залитый мастикой, приклеенный к плите и приклеенный к бетонной балке для облицовки кирпичом. Также обратите внимание на использование стяжки из стекловолокна, соединяющей балку уклона с монолитной сборкой плиты/балки уклона.

Рис. 13.   Монолитная плита/балка с уклоном с внешней изоляцией по краю плиты и облицовкой из кирпича .

Монолитные балки с последующим натяжением можно изолировать снаружи после выполнения последующего натяжения. Монтаж внешней кромочной теплоизоляции плиты требует согласования со сроками натяжения столбов и каркаса вышележащей конструкции. Рисунок 14  и  Рисунок 15 иллюстрируют двухэтапный процесс. Жесткая изоляция помещается в опалубку перед заливкой бетона, оставляя верхнюю часть кромки плиты неизолированной, что позволяет выполнять последующее натяжение. Затем после натяжения столбов устанавливается верхний слой из жесткой изоляционной ленты и защитной плиты или панели. Плитный фундамент гаража должен быть термически отделен от плитного фундамента дома. Для фундаментов стволовых стен с внутренней изоляцией не требуется специальных деталей, так как плита дома термически отделена от всего периметра стены ствола фундамента дома.

При заливке плиты одновременно с балкой настила, создающей монолитную сборку, изоляция должна быть установлена ​​между плитным фундаментом гаража и плитным фундаментом дома с наружной стороны края плиты/балки настила фундамента дома, простирающейся вертикально до низа балка уклона ( Рисунок 16 ). Детали аналогичны типичному подходу для негаражной части фундамента дома.

Рисунок 14:   Напряженная монолитная плита/профилирующая балка с внешней изоляцией Жесткая изоляция помещается в опалубку перед заливкой бетона, оставляя верхнюю часть края плиты неизолированной, что позволяет выполнять последующее натяжение.

Рисунок 15:   Монолитная плита/рейка с последующим натяжением с внешней изоляцией Верхний слой жесткой изоляционной ленты и защитная плита или панель, установленные после последующего натяжения.

Рисунок 16:   Фундамент от гаража к дому с монолитной балкой

Стенка ствола фундамента.

При отливке плиты одновременно с балкой настила, создающей монолитную сборку, между наружной лестницей и плитным фундаментом дома должна быть уложена теплоизоляция с наружной стороны края плиты/балки настила фундамента дома, простирающаяся вертикально до низа сортный луч. Детали аналогичны типичному подходу для периметра фундамента дома.

Хорошо, вот так. За последние полвека многое изменилось — термиты, насекомые, нагрузки на конструкции, изоляционные материалы, радон и почвенный газ, а также нормы. Чтобы идти в ногу со временем, пришлось изменить изоляционные плиты на уровне фундамента. Практически любую изоляцию можно использовать в любой климатической зоне с любой конструкционной системой. Но, в конце концов, не забывайте о царстве насекомых, животном мире и людях, которые должны что-то строить.
