Монолитная плита перекрытия: устройство и технология монтажа монолитной плиты

устройство и технология монтажа монолитной плиты

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и видеоуроки!

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

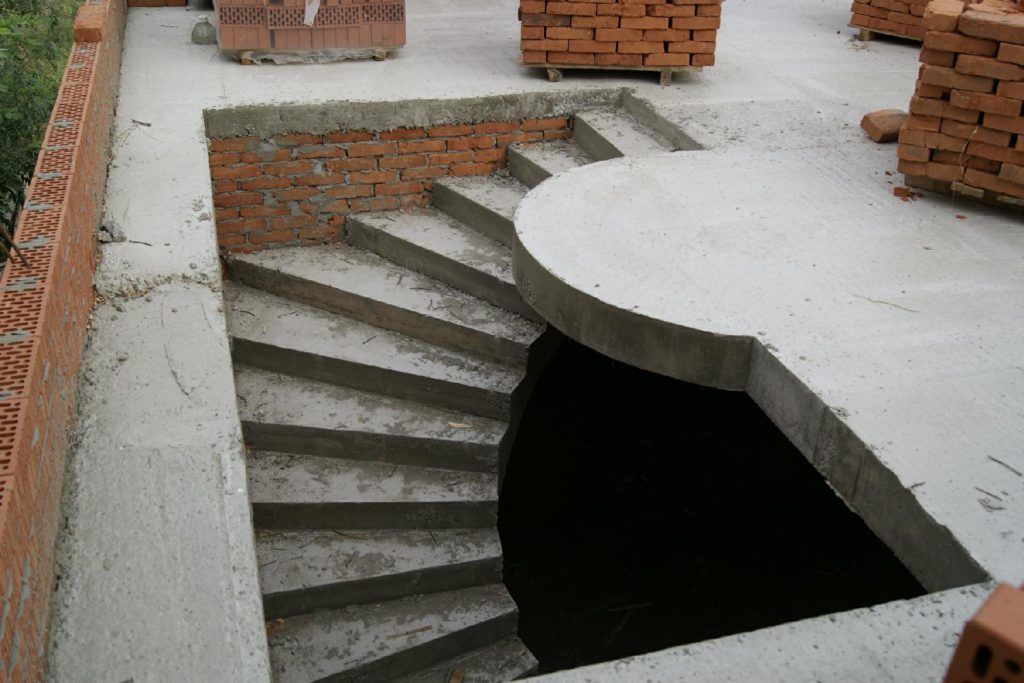

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня. В таком случае накрыть такую часть дома прямоугольной плитой не получится. А вот согнуть металлическую арматуру нужной формы и залить ее бетоном – легко.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон.

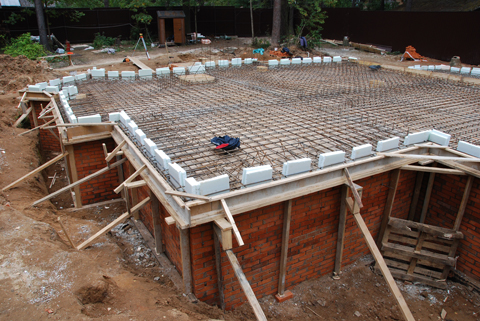

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

• Шаг 1. Установка опор – металлических стоек с регулируемой высотой. Оптимальное расстояние между ними  – 1 метр, а от стен – 20 см.
• Шаг 2. На стойки укладывают ригели, в качестве которых подходит двутавровая балка, швеллер или брус.
• Шаг 3. Поверх ригелей организовывают опалубку, идеально ровная. Чтобы потом ее было легко снять, используют гидроизоляционную пленку для досок или машинное масло для метала.
• Шаг 4. Изготавливаем армирующий каркас выбранным способом.
• Шаг 5. Теперь переходим к бетонированию. Заливать бетон следует при помощи бетононасоса, и вибрировать глубинным вибратором. После чего бетон сохнет и набирает прочность. Первую неделю, пока он будет сохнуть, смачивайте его водой, и по истечению 28 дней снимите опалубку.

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной. В этом случае утеплитель дополнительно теплоизолирует перекрытие:

Если в перекрытии ко всему будут трубы теплого пола, тогда бетонная мембрана поверх их должна быть от 8 до 10 см. Но учитывайте при этом, что каждый 1 см верхней бетонной мембраны понижает полезную нагрузку перекрытия на целых 25 кг/кв.м. Т.е. с каждым лишним сантиметром перекрытие становится более тяжелым и тем меньше на него можно будет делать нагрузку мебелью и техникой в будущем.

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Например, для деревянного или бревенчатого дома. Также монолитное перекрытие не делают на пролетах больше 7 метров, иначе оно получается слишком тяжелым. Если вы имеете опыт строительных работ, тогда знаете, насколько тяжелый бетон. Посмотрите, сколько его нужно даже для одного квадратного метра плиты:

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также отсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.

Как мы уже сказали, монолитные перекрытия, конечно, все хороши, кроме затрат на бетон и собственного веса. Логично, ведь цемента здесь используют немеряно, заливается целый этаж! Именно из-за этого, в целях поиска экономии был разработан новый вид перекрытия – сборно-монолитное.

В сравнении с обычным монолитным перекрытием сборно-монолитное оказывается экономнее на целых 30%. Да, такое перекрытие обходится дороже обычных плит, но куда менее трудоемко и дешевле, чем монолитное.

Можно сказать, что это такой подвид монолитного перекрытия, в котором дополнительно есть блоки. Они сверху накрыты арматурой и заливаются бетоном в виде тонкого слоя. В чем суть? Блоки намного легче бетона, и заполняют собой основное пространство.

Получается, что тяжеловесного цемента здесь уже идет намного меньше. И экономия, и само перекрытие получается куда легче по весу. А это существенно влияет на смету фундамента, на которого приходится основная нагрузка от веса дома:

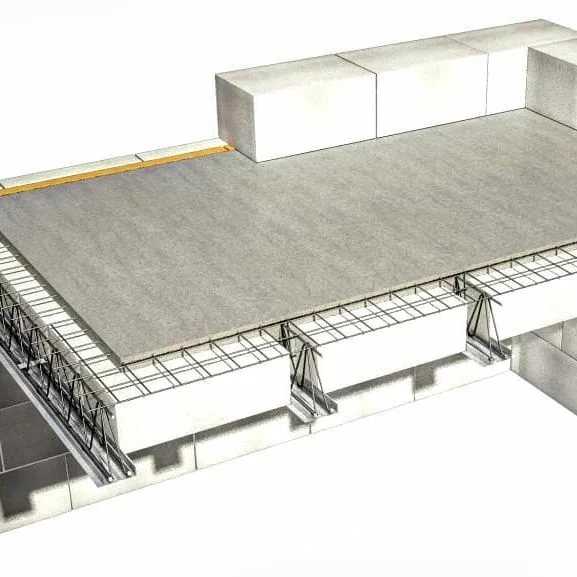

Давайте рассмотрим пошагово технологию монтажа сборно-монолитного перекрытия.

Установка балок и подпорок

Для сборно-монолитного перекрытия используются специальные легкие железобетонные балки, с арматурой внутри. Ее располагают свободно, в виде пространственных каркасов. Благодаря этому балки настолько прочные, что их изготавливают достаточно длинными, даже с перекрытием 9 метров. Это – важный момент, если вы планируете, чтобы холл вашего дома был просторным.

Реже в ход идут специальные Т-образные балки со снятой фаской в нижней части. Только учитывайте, что для устройства сборно-монолитного перекрытия балки используются только заводского изготовления. Их нельзя варить у себя в гараже – опасно! Эти балки называются тригонами и имеют точно просчитанную геометрию и вес.

Сегодня производители часто предлагают более легкие балки из оцинкованной стали на арматурном каркасе. Такая балка весит всего 6 кг/м. Вот для такой балки подъемной техники не нужно, и при этом она не теряет в прочности. Но на ее вес будут иметь влияние прутья дополнительной продольной температуры.

Диаметр и количество стержней балки подбирают на основе расчета несущей способности перекрытия. В чем и основное преимущество сборно-монолитного перекрытия – возможность гибко подбирать несущую способность в зависимости от предполагаемой эксплуатационной нагрузки.

Отдельный вид такого перекрытия – Bonolit. Это стальные балки с узнаваемым треугольным арматурным каркасом. Между балками располагаются газобетонные блоки, которые одновременно служат и несъемной опалубкой. Для устройства перекрытия используется тяжелый мелкофракционный бетон классом М250 (В20).

Ко всему балки можно стыковать под нужным углом, чтобы перекрыть помещение даже сложной конфигурации и дорабатывать прямо на месте монтажа. Также не обязательна выравнивающая стяжка, благодаря чему существенно сокращается расход бетона. Впечатляет также скорость сбора такого перекрытия: достаточно всего четырех рабочих, чтобы они собрали перекрытие всего за две рабочие смены, и при этом им не нужно обладать высокой квалификацией.

Дополнительно балки подпирают деревянными опорами или специальными телескопическими стойками. Они убираются после застывания бетона. При этом телескопические стойки по многим показателям выигрывают у деревянных подпорок.

Ведь их еще можно двигать вверх-вниз, чтобы достичь максимальную точность расположения балок. Тогда когда с досками придется использовать клинья и укрепление укосинами, на что уходит куда больше времени.

Ставят стойки на расстоянии 1,5 метров друг от друга. Важно обеспечить упору прочное основание, как хорошо утрамбованный грунт или фундаментная плита, иначе стойка рискует продавиться, даже на деревянной подкладке под собой.

Укладка блоков-вкладышей

На железобетонные балки и опираются блоки-вкладыши. Держатся они за счет двух боковых пазов в нижней части. Причем для установки самих блоков кран не нужен, ведь их вес сравнительно небольшой – всего 19 кг. Еще больше уменьшают вес сборно-монолитного перекрытия при помощи расположенных внутри него вкладышей из плотного пенопласта.

Так часто делают в Европе, хотя имеет смысл беспокоиться о пожаробезопасности такого перекрытия. А вот вкладыши из газобетона имеют куда более высокую степень огнестойкости.

К слову, заполнителем между металлическими балками могут стать не только специальные Т-образные блоки, но и газобетонные, керамзитобетонные, полистиролбетонные или из керамики. Стандартная высота балок – 10, 15,20, 25 или 30 см.

При этом армопояс заливают одновременно с перекрытием, куда сразу, прямо на этапе строительства разрешается устанавливать трубы водяного теплого пола, и только потом заливать перекрытие.

Вся конструкция из блоков и балок служит несъемной опалубкой, в которую далее укладывают слой бетона М200, предварительно армированный сеткой с небольшими ячейками, 100х100 мм. Для арматуры идет стандартная проволока 5-6 мм диаметром.

Устройство арматуры и заливка бетоном

Теперь обустраивают бетонную диафрагму – верхний 5-сантиметровый слой бетона. Этот слой будет располагаться над блоками и вставками и формировать собой верхнюю поверхность перекрытия. В процессе установки перекрытия важно следить за тем, чтобы на арматуру, опалубку или бетон не попадал такой мусор, как листья и ветки.

Поверх блоков с определенным зазором вяжут арматурную сетку или каркас. Для этого арматуру берут “восьмерку” или “десятку”, а ячейки делаются размером 10х10 или 15х15 см. Далее свежеуложенный бетон уплотняют при помощи штыкования или виброрейкой.

Есть разные виды таких стяжек. Так, одно из самых качественных считается Основит Стартолайн. Благодаря наличию внутри смеси легких заполнителей и армирующих фиброволокон у такой стяжки – отличные тепло- и шумоизоляционные свойства. Особенно хороша такая стяжка в системе “теплый пол”. А, например, Sika Level Pro позволяет сделать наливную тонкую стяжку толщиной всего до 5 мм.

Но важно при этом правильно рассчитывать нагрузку на фундамент. Один из способов облегчить перекрытие  – сделать стяжку потоньше. Ведь при устройстве классической стяжки толщиной 50 мм нагрузка на 1 кв.метр уже 100-120 кг. Ведь далеко не всегда только бетон способен выравнивать пол. Поэтому в перекрытиях используется полимер-модифицированная сухая смесь на цементной основе.

Вот как выглядит монтаж сборно-монолитного перекрытия на практике:

В итоге сборно-монолитное перекрытие обладает высокими показателями по звукоизоляции и теплопроводности. При этом несущая способна достаточно велика, чтобы устраивать на втором этаже не только камины, но и целые бассейны. Она составляет от 200 до 1000 кг на квадратный метр.

Еще один бонус применения сборно-монолитного перекрытия в том, что его устраивают даже в труднодоступных местах, коих немало при реконструкции здания. Благодаря внутренним блокам, такое перекрытие легко делают нужной формы, подрезают или изменяют.

Если сравнивать нагрузку на фундамент, то при равной толщине в 25 см монолитная плита перекрытия будет весит 500 кг/кв. м., а сборно-монолитная – 300 кг/кв.м. Так почему сборно-монолитное перекрытие на практике оказывается таким же прочным, как и плита? Весь секрет в увеличенной высоте сечения балки и дополнительной продольной арматуре, которая перекрывает безопорные пролеты длиной до целых 16 метров!

Но этот вид монолитного перекрытия пока еще недостаточно популярен в России, и многие полагают, что здесь слишком много подготовительных работ и потому классическая стяжка предпочтительнее. Для стен из газобетона этот вариант, конечно же, безопаснее.

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный». Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Будьте в курсе!

Подпишитесь на новостную рассылку

Монолитная плита перекрытия — устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Содержание

• 1 Преимущества монолитных плит перед пустотными
• 2 Изготовление плиты перекрытия своими руками
• 3 Расчет нагрузки
• 4 Как залить плиту: технология
  • 4.1 Монтаж опалубки
  • 4.2 Усиление пола, армирование ЖБ перекрытия
  • 4.3 Подготовка бетона
  • 4.4 Бетонирование монолита
  • 4.5 Застывание плиты, уход за бетоном

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

Основные достоинства монолитных плит:

• Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
• Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
• Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
• Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
• Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
• Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

• Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
• Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:

• Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
• Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
• Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
• Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:

• Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
• Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:

• Марка бетона
• Размер расчетных усилий, которые воздействуют на единицу площади плиты
• Толщина плиты из бетона
• Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:

• Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
• Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
• Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
• Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
• Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
• Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:

• Резка прутков на куски нужного размера
• Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
• Раскладка фиксаторов, укладка нижней сетки на них
• Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
• Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:

• Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
• Рабочий диаметр – от 8 до 16 миллиметров
• Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
• Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:

• Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
• Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
• Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:

• Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
• Уплотнение слоя поверхностным или глубинным вибратором
• Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:

• 3 суток – 30% прочности по марке
• 14 суток – до 80% прочности
• 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

Что такое монолитно-плитный фундамент и как его ремонтировать?

Плитный фундамент относительно распространен здесь, на Среднем Западе. Если в вашем доме нет подвала или подвала, построенного под ним? Дом на плитном фундаменте. Подвалы и подвальные помещения требуют значительных раскопок в начале проекта; поскольку плитные фундаменты мелкозаглубленные, они не требуют такой большой подготовки. Это делает их более быстрыми и простыми в изготовлении, а их обслуживание часто обходится дешевле.

Но ни один стиль дома не идеален и не застрахован от капризов Матери-Природы. Все дома осядут в разной степени; вес дома давит на землю, и почва сдвигается, чтобы приспособиться к нему. Компания Acculevel хорошо знакома с тем, как оседают все типы фундаментов, и с лучшими методами их ремонта. С момента основания в 1996 году мы помогли более чем 35 000 домовладельцев восстановить прочность и устойчивость своих домов, и мы хотим сделать то же самое для вас.

В этом блоге мы подробно расскажем об отличиях традиционного плитного фундамента от монолитной плиты. Мы объясним, как эти вариации могут усложнить диагностику, и лучший способ ремонта просадочного монолитного плитного фундамента.

Что такое нижний колонтитул и зачем он нужен?

Нижний колонтитул (или фундамент) представляет собой большой кусок бетона, иногда армированный железной арматурой, заливаемый по внешнему периметру дома. После того, как он полностью установлен, фундамент строится поверх этого нижнего колонтитула.

Почему нижний колонтитул важен

Нижние колонтитулы важны, потому что они помогают стабилизировать ваш дом, особенно если у вас будет подвал или подвальное помещение. Вместо того, чтобы весь вес вашего дома опирался на узкие стены (средний бетонный блок имеет ширину 8 дюймов), вес вашего дома распределяется по более широкому основанию в 16-24 дюйма.

Лучшее сравнение, которое я могу придумать, это обеденный стул со стандартными ножками и стул с салазками. Когда вы сидите на стандартном стуле, ваш вес распределяется между 4 узкими точками на концах ножек. Когда вы сидите на стуле с основанием салазок, ваш вес распределяется на более длинное основание. Какой стул первым оставит вмятину на мягкой поверхности?

Почему мы говорим о нижних колонтитулах?

Весь этот разговор о нижних колонтитулах может показаться пустой тратой вашего времени и внимания, но есть причина, по которой мы углубились в эту тему. В большинстве домов сначала создается нижний колонтитул, а затем поверх него строится фундамент.

Для монолитного плитного фундамента нижний колонтитул и фундамент создаются вместе, как единое целое.

Эта упрощенная иллюстрация была создана автором

Что происходит, когда оседает типичный плитный фундамент?

Осаждение — это термин, используемый в нашей отрасли для обозначения погружения в землю. Как мы говорили в начале, все дома оседают. Проблемы начинаются, когда дом оседает неравномерно. Возможно, земля с одной стороны дома размыта, или плотность почвы неодинакова по всему участку. Какой бы ни была причина (здесь мы полностью описываем причины и симптомы), результатом является то, что ваш дом испытывает нагрузку из-за неравномерного движения.

Дома строятся так, чтобы держать форму. Они не гибкие, и если одна часть отходит от остальных, вы увидите признаки проблемы. По мере того, как дерево, бетон и гипсокартон растягиваются и «растягиваются», начинают образовываться трещины, потому что эти материалы на самом деле не могут растягиваться. Таким образом, вы увидите трещины в стенах или потолке, двери, которые с трудом поворачиваются на петлях, или окна, которые захлопываются, если вы не подпираете их открытыми.

Как ремонтируются типовые дома из плит после осадки?

Если типичная плита фундамента оседает, нам необходимо определить, какой элемент фундамента нуждается в ремонте. Мы можем использовать винтовые сваи, чтобы поднять внешнюю часть фундамента, ИЛИ мы можем закрепить внутренний пол фундамента.

Если ваш фундамент оседает по периметру

Лучшим методом ремонта оседающего фундамента являются винтовые сваи. Это длинные стальные столбы, которые устанавливаются в землю до тех пор, пока они не достигнут устойчивого грунта (определяется манометром). Затем эти стойки крепятся к нижнему колонтитулу фундамента, чтобы удерживать фундамент на месте.

Это иллюстрация спирального пирса.

В зависимости от ситуации и предпочтений домовладельцев опоры могут поднять отстойную секцию на место.

Это фото было сделано сотрудником Acculevel во время установки винтовых опор в доме клиента. Под кирпичным фасадом бетонный фундамент с цоколем.

Если у вас просел пол в середине дома

Когда плитный фундамент осядет в центре вашего дома (или на расстоянии более нескольких футов от наружной стены), лучшим методом ремонта будет выравнивание бетона. Acculevel предоставляет услугу под названием slabjacking. Как и при бурении, для этого необходимо просверлить небольшие отверстия в плите. Наполнитель вводят, чтобы поднять плиту на место. Вы можете прочитать об обоих методах выравнивания бетона или посмотреть видео ниже, чтобы узнать больше.

На приведенных ниже фотографиях вы можете увидеть, как пол этой спальни поднялся в результате слэбджекинга. Первая фотография была сделана консультантом проекта Acculevel во время домашней консультации; второй был взят членом экипажа после завершения slabjacking.

Чем отличается ремонт монолитного плитного фундамента?

Подводя итог: когда мы ремонтируем осадку в типичном плитном фундаменте, мы должны сначала определить, нужны ли вам опоры для поднятия внешней части фундамента ИЛИ требуется ли вам внутренняя плита фундамента.

Если в вашем доме монолитный плитный фундамент, который оседает, вам потребуются И опоры, и опалубка.

Не знаете, почему это так? Допустим, периметр вашего фундамента оседает в одном углу. Нам нужно будет установить опоры под нижним колонтитулом, чтобы поднять его. Но как только мы переместим эту часть фундамента, что произойдет с остальной его частью? Помните, что весь фундамент представляет собой единый цельный элемент.

Это по-прежнему упрощенная иллюстрация вашего фонда, но визуальная часть действительно помогает.

Этот пирс создаст щель под вашим полом. Если мы не заполним этот пробел, со временем фундамент может треснуть, что дестабилизирует ваш дом. Использование бетонного метода выравнивания для заполнения зазора добавит необходимую поддержку полу.

Верно и обратное.  Если пол в вашем доме оседает, нам нужно поднять его с помощью метода выравнивания бетона, например, с помощью плиты. И если мы только поднимем внутренняя часть фундамента будет нагружать фундамент там, где он соединяется с внешней стороной нижнего колонтитула. Спиральные опоры стабилизируют нижний конец фундамента, сохраняя его в безопасности.

Хотите узнать больше о ремонте фундамента?

Заметили ли вы другие признаки неисправности фундамента? Нужна дополнительная информация о пирсах? Хотите узнать стоимость ремонта? Обо всем этом и многом другом мы расскажем в нашем Руководстве по ремонту фундамента. Это бесплатный ресурс, который мы регулярно обновляем, и он отвечает на все наиболее распространенные вопросы, которые мы получаем от таких домовладельцев, как вы.

Если вы живете в Индиане или ее окрестностях, вы находитесь в зоне нашего обслуживания! Позвоните нам по телефону 866-669-3349 или заполните нашу онлайн-форму. Мы назначим консультацию на дому с одним из наших экспертов-консультантов по проектам. Они встретятся с вами, решат все ваши проблемы, а затем оценят ваш дом. После того, как они заполнят наш подробный контрольный список для дома, они помогут вам разработать решение для всего дома, которое решит любые проблемы, которые они диагностировали.

Вы живете за пределами нашей зоны обслуживания? Вам нужно будет найти местного подрядчика, который поможет вам с ремонтом вашего дома. Мы рекомендуем вам обратиться к друзьям или соседям, которые столкнулись с подобными проблемами; вам нужна компания с хорошей репутацией, отличными отзывами и аккредитованная Better Business Bureau.

15 октября 2021 г. Келли Катер в Ремонт фундамента фундамента подъем плиты винтового пирса

Монолитный плитный фундамент — затраты, плюсы и минусы

— самые простые, быстрые и дешевые виды фундаментов. Тот факт, что они заливаются за один раз, означает, что они эффективны в изготовлении, а также обеспечивают прочную основу. Отсутствие швов и холодных стыков (плюс добавление некоторого количества стальной арматуры) придает монолитным плитным фундаментам жесткость и устойчивость, что делает их чрезвычайно прочными.

В некоторых случаях монолитно-плитный фундамент можно залить самостоятельно, а значит, это отличный вариант для небольших построек, таких как сараи или тещины постройки (хотя, если сомневаетесь, наймите профессионала).

Фундаменты из монолитных плит имеют и другие преимущества по сравнению с такими фундаментами, как опорно-балочный фундамент или фундамент с подпольем.

Это руководство познакомит вас со всеми ключевыми аспектами монолитного плитного фундамента, отличая его от других типов плитных фундаментов, а также других типов конструкций.

ОСНОВНЫЕ ТЕРМИНЫ

Когда речь идет о бетонном фундаменте, возникает множество запутанных и взаимосвязанных терминов. На этом этапе стоит уточнить, что именно означает каждый из них.

Плитный фундамент

Плитный фундамент относится к любому типу фундамента, в котором бетон (плита) заливается на землю (марку). Плитный фундамент иногда называют бетонным плитным фундаментом. Оба эти термина являются общими. Существует два основных типа плитного фундамента:

• Монолитная плита
• Стволовая стенка

Монолитный плитный фундамент

Монолитный буквально означает «единая заливка», что подчеркивает ключевое отличие этого типа фундамента — все заливается за один раз. Тот факт, что он заливается за один раз, делает процесс более быстрым, что помогает снизить трудозатраты.

Залитая бетонная плита утолщена снаружи, чтобы помочь с несущими стенами, и снаружи нет нижних колонтитулов.

Фундаменты из монолитных плит лучше всего подходят для ровного грунта. Если земля неровная, то для выравнивания земли используется много насыпной земли; со временем это может привести к проблемам с растрескиванием, если грунт не будет должным образом уплотнен.

Фундамент стволовой стены

При использовании фундамента со стволовой стеной бетон заливается в несколько этапов. Первый из них заключается в возведении стены ствола из бетонных блоков до нужного уровня плиты. Затем добавляется наполнительная грязь и уплотняется. Наконец, плита заливается до нужного уровня.

Ключевым отличием этого типа сборки является использование стволовых стен. Уплотненная почва или насыпь также означают, что вам не требуется идеально ровный уклон для строительства.

МОНОЛИТНЫЕ
